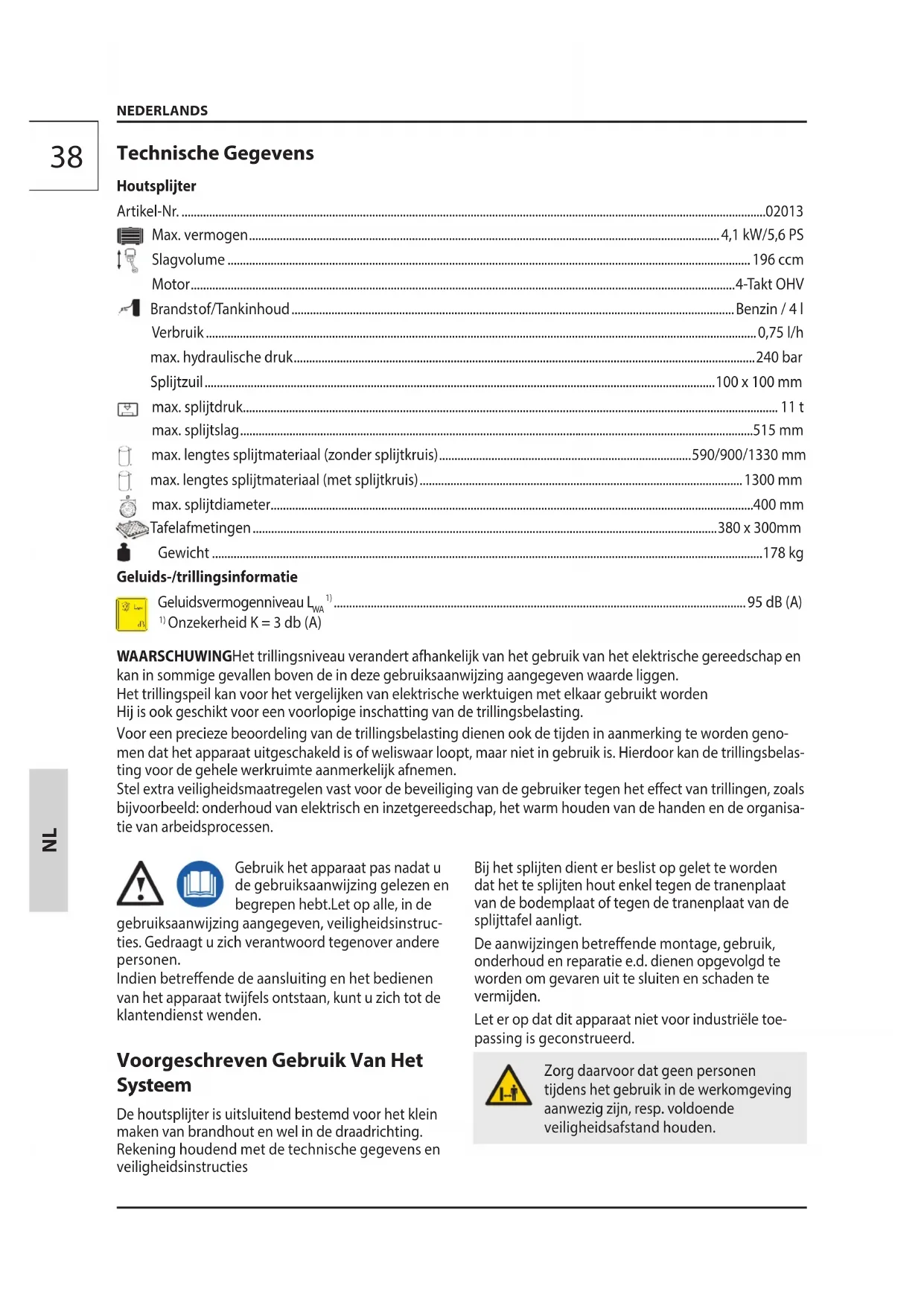

GEBRUIKSAANWIJZING DHH 133011 T Güde
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
max. lengtes splijtmateriaal (zonder splijtkruis)....590/900/1330 mm
max. lengtes splijtmateriaal (met splijtkruis)....1300 mm
max. splijtdiameter....400 mm
Tafelafmetingen....380 x 300mm
Gewicht 178 kg
Geluids-/trillingsinformatie
Geluidsvermogenniveau L_WA^1) 95 dB (A)
^1) Onzekerheid K = 3 db (A)
WAARSCHUWINGHet trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen.
Het trillingspeil kan voor het vergelijken van elektrische werktuigen met elkaar gebruikt worden. Hij is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.
Voor een precieze beoordeling van de trillingsbelasting dienen ook de tijden in aanmerking te worden genomen dat het apparaat uitgeschakeld is of weliswaar loopt, maar niet in gebruik is. Hierdoor kan de trillingsbelasting voor de gehele werkruimte aanmerkelijk afnemen.
Stel extra veiligheidsmaatregelen vast voor de beveiliging van de gebruiker tegen het effect van trillingen, zoals bijvoorbeeld: onderhoud van elektrisch en inzetgereedschap, het warm houden van de handen en de organisatie van arbeidsprocessen.
Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Let op alle, in de
gebruiksaanwijzing aangegeven, veiligheidsinstructies. Gedraagt u zich verantwoord tegenover andere personen.
Indien betreffende de aansluiting en het bedienen van het apparaat twijfels ontstaan, kunt u zich tot de klantendienst wenden.
Voorgeschreven Gebruik Van Het Systeem
De houtsplijter is uitsluitend bestemd voor het klein maken van brandhout en wel in de draadrichting.
Rekening houdend met de technische gegevens en veiligheidsinstructies
Bij het splijten dient er beslist op gelet te worden dat het te splijten hout enkel tegen de tranenplaat van de bodemplaat of tegen de tranenplaat van de splijttafel aanligt.
De aanwijzingen betreffende montage, gebruik, onderhoud en reparatie e.d. dienen opgevolgd te worden om gevaren uit te sluiten en schaden te vermijden.
Let er op dat dit apparaat niet voor industriële toepassing is geconstrueerd.
Zorg daarvoor dat geen personen tijdens het gebruik in de werkomgeving aanwezig zijn, resp. voldoende veiligheidsafstand houden.
De houtsplijter is uitsluitend voor het bedienen door 1 persoon geconstrueerd. Aan de machine mogen nooit twee of meerdere personen werken.
Het is streng verboden de houtsplijter door twee personen te laten bedienen (terwijl een persoon het hout vasthoudt en de tweede persoon de spanklauwen bedient).
Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Bij niet naleving van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden niet aansprakelijk gesteld worden.
Veiligheidsadviezen
Netaansluiting
Verbrandingsgevaar!
Enkele machineonderdelen worden tijdens het gebruik zeer warm. Deze onderdelen, bijv. motor en geluidsdemper, niet aanraken.Enkele machineonderdelen worden tijdens het gebruik zeer warm. Deze onderdelen, bijv. motor en geluidsdemper, niet aanraken.
Werkgebied
Voor veilig splijten van hout is het dringend vereist dat de werkomgeving vlak en slipvrij is en dat een voldoende bewegingvrijheid is gewaarborgd. Voor aan- en afvoer van splijtmateriaal naar de splijter is het vereist dat de wegen vrij zijn van struikelmogelijkheden. Zorg voor voldoende verlichting van de werkomgeving.
Werkvoorbereiding
Vóór inbedrijfstelling moeten de veiligheidsonderdelen (voornamelijk de bediening met twee hendels) op hun functie gecontroleerd worden.
- Beide schakelgrepen naar beneden drukken en splijtmes naar beneden, tot ca. 5 cm boven de tafel, laten zakken
- Telkens één schakelgreep loslaten, het splijtmes moet in de gekozen positie blijven staan
LET OP! Controleer voor iedere inbedrijfstelling of de splijttafel vast en veilig aan de splijter is bevestigd.
Gebruik
Het gebruik van een houtsplijter kan gevaren opleveren. Daarom mogen slechts aangewezen personen daarmee omgaan en werken. Het bedieningspersoneel moet strakke kleding en veiligheidsschoeisel dragen.
Brandstof is licht ontvlambaar:
Bewaar brandstof slechts in daarvoor goedgekeurd jerrycans.
Machine uitsluitend buiten tanken en niet in de buurt van open vuur, resp. brandende sigaretten.
Tank vóór het starten van de machine. Bij draaiende en/of warme motor mag niet getankt of de tankdop geopend worden.
Let op dat er geen brandstof gemorst wordt, Indien brandstof overgelopen is, mag de motor niet gestart worden Verwijder het apparaat van de vervuilde plaats en vermijd willekeurige ontsteekpogingen tot de brandstofdampen zijn verdampt.
Laat de motor afkoelen voordat de machine in een gesloten ruimte wordt opgeslagen.
Vóór de eerste ingebruikname dient de motor beslist met motorolie gevuld worden.
Controleer voor iedere inbedrijfstelling de oliestand. Vul eventueel de motorolie bij.
Bewaar de machine nooit met benzine in de tank binnen een gebouw waar mogelijk benzinedampen met open vuur of vonken in aanraking kunnen komen.
Bij langdurige opslag de machine slechts met lege tank bewaren.
Wijzig niet de regelinstelling van de motor en forceer deze niet.
Restrisico's
Droog en vastgezet hout kan bij het ijtproces op explosieve wijze openbarsten en bedienende persoon in het gezicht wonden.Draag passende beschermende ding!
Houten delen, die tijdens de splijtwerkzaam- len ontstaan, kunnen vallen en speciaal de ten van het bedienende personeel wonden.
Tijdens het splijtproces kan het door erlaten van het hydraulische mes tot afknellen afscheuren van lichaamsdelen komen.
Er bestaat het gevaar dat knoestig jtmateriaal bij het splijtproces vast blijft en. Let er op dat het hout bij het losmaken ik onder spanning zit en uw vingers in jtscheuren geklemd kunnen raken.
⚠️ Opgelet!
Principieel enkel rechthoekig gesneden houtstukken splijten! Schuin gesneden houtstukken kunnen bij het splijtproces wegspringen. In het bijzonder bij het gebruik van een splijtwigverlenging kan dit tot letsels leiden, resp. schaden aan het splijtmes veroorzaken.
Eisen aan de bedienende persoon
De bedienende persoon moet, voor het gebruik van het apparaat, de gebruiksaanwijzing goed gelezen hebben.
Kwalifi catie : Behalve een uitvoerige instructie door vakkundig verkooppersoneel is er geen speciale kwalifi catie voor het gebruik van het apparaat nodig.
Minimale leeftijd: Het apparaat mag slechts door personen gebruikt worden van 18 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt.
Scholing: Om het apparaat te kunnen gebruiken is enig passend onderricht, door een vakman, resp. de bedieningsaanwijzing, voldoende. Een speciale scholing is niet noodzakelijk.
Handelswijze in noodgeval
⚠️ Verbrandingsgevaar!
Enkele machineonderdelen worden tijdens het gebruik zeer warm. Deze onderdelen, bijv. motor en geluidsdemper, niet aanraken.Enkele machineonderdelen worden tijdens het gebruik zeer warm. Deze onderdelen, bijv. motor en geluidsdemper, niet aanraken.
Tref de noodzakelijke maatregelen om éérste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel mogelijk gekwalifi ceerde medische hulp aan. Bescherm gewonde personen voor overig letsel en stel ze gerust. Voor het eventueel plaatsvinden van een ongeval zou altijd een verbandtrommel, volgens DIN 13164, op de werkplaats bij de hand moeten zijn. Het uit de verbandtrommel genomen materiaal dient onmiddellijk aangevuld te worden. Indien u hulp vraagt, geef de volgende gegevens door:
- Plaats van het ongeval
- Soort van het ongeval
- Aantal gewonden mensen
- Soort verwondingen
Onderhoud
Vóór alle werkzaamheden aan het apparaat de motor uitschakelen en de bougiestekker uitnemen.
Wacht, tot alle draaiende onderdelen tot stilstand zijn gekomen en het apparaat afgekoeld is.
De machine, in het bijzonder het tank- en motorbereik, altijd goed schoon houden.
Behandel alle beweegbare onderdelen met milieu-vriendelijke olie.
Laat reparaties uitsluitend door gekwalifi ceerd servicepersoneel verrichten.
Voer altijd voor het begin van de werkzaamheden een visuele controle uit om vast te stellen of het apparaat, met name de maaiwerktuigen, bevestigingsonderdelen en de gehele maai-eenheid, beschadigd zijn.
Het apparaat mag niet gebruikt worden, als het beschadigd is of de beschermingsinrichtingen defect zijn. Vervang versleten of beschadigde onderdelen.
De hydraulische slangen en verbindingen moeten na ca. 4 bedrijfsuren op dichtheid gecontroleerd worden en – indien noodzakelijk – aangedraaid worden.
Indien het apparaat defect is, dient de reparatie uitsluitend door een klantendienst uitgevoerd te worden.
Gebruik alléén origineel toebehoren en originele onderdelen.
Reinig de machine en zijn onderdelen niet met oplosmiddelen, ontvlambare of giftige vloeistoff en. Gebruik uitsluitend een vochtige doek en controleer of de stekker uit het stopcontact is genomen.
Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden.
Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guede.com.
Symbolen
Gebruiksaanwijzing lezen
Veiligheidsbril dragen!
Draag oorbeschermers!
Veiligheidshandschoenen gebruiken!
Veiligheidsschoenen gebruiken
Kracht gebruiken
Let op! Bewegende machinedelen!
Slechts voor gebruik door 1 persoon!
Niet in de splijtomgeving grijpen!
Tegen vocht beschermen
Let op: hete oppervlakte!
Verbrandingsgevaar!
Waarschuwing voor handletsels
AAfstand van personen Let op dat er zich geen personen in de gevarenomgeving ophouden.
Waarschuwing voor weggeslingerde onderdelen
Waarschuwing voor struikelgevaar
Waarschuwing voor handletsel door het splijtmes
Draairichting van de motor
Voor een uitvoering zijn 2 personen benodigd.
Tegen vocht beschermen
Verpakkingsoriëntering boven
Verwijdering
De verwijderinginstructies zijn met pictogrammen aangegeven die op het apparaat, resp. op de verpakking, te vinden zijn.
Verwijdering van de transportverpakking
De verpakking beschermt het apparaat tegen transportschades. De verpakkingsmaterialen zijn meestal volgens milieuvriendelijke en verwijderingtechnische standpunten gekozen en derhalve recyclebaar. Het retour brengen van de verpakking in de materiaalomloop
Verstikkingsgevaar!
Bewaar de verpakking buiten het bereik van kinderen en verwijder deze zo snel mogelijk.
Garantie
De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat.
De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden.
Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zijn eveneens
van garanties uitgesloten.
Service
Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in Service helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identifi ceren hebben wij het serie+nummer evenals artikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze altijd bij de hand te hebben.
Serienummer:
Artikelnummer:
Bouwjaar:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Belangrijke informatie voor klanten
Houd er rekening mee dat een retourzending, binnen of ook buiten de garantieperiode, principieel in de originele verpakking uitgevoerd zou moeten worden. Door deze maatregel worden onnodige transportschaden en hun vaak controversiële regelgevingen eff ectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaarborgd.
Oplossen van problemen
| Probleem Oorzaak Maatregel | ||
| Geen beweging van het splijtmes Schakeling met twee handen en schakelhefboom bijstellen | Stuurventiel defect Vervanging uitsluitend door service | |
| Spalter hat keine Leistung Te weinig hydraulische olie Hydraulische olie aanvullen | ||
| Uitschakelstang verbogen; hydraulische stamper aan het ventiel wordt niet geheel ingedrukt | Alle schroeven aan het schakelstan-genstelsel controlerenTrekstang bijstellen zodat de hydraulische stoter aan het ventiel geheel wordt ingedrukt. | |
| Hout heeft takken en het kloofmes blijft steken | Kloofmes invetten | |
| Bedieningsarm is gebogen Bedieningsarm in de uitgangspositie terugbrengen | ||
| Hydraulische pomp fl uit, splijtmes beweegt stootsgewijs | Olieverlies, bodemvervuiling Schroefverbinding aandraaien Slan-gen vervangen | |
| Te weinig hydraulische olie Hydraulische olie aanvullen | ||
Technické údaje
Hiermede verklaren wij, dat de genoemde machine, op grond van zijn ontwerp en bouwwijze, evenals de door ons in omloop gebrachte uitvoeringen, aan de desbetreffende fundamentele veiligheids- en gezondheidverordeningen van de EG-richtlijnen voldoen. Bij een niet met ons overeengekomen wijziging aan het apparaat verliest deze verklaring haar geldigheid.
