GEBRUIKSAANWIJZING Lago TEAC

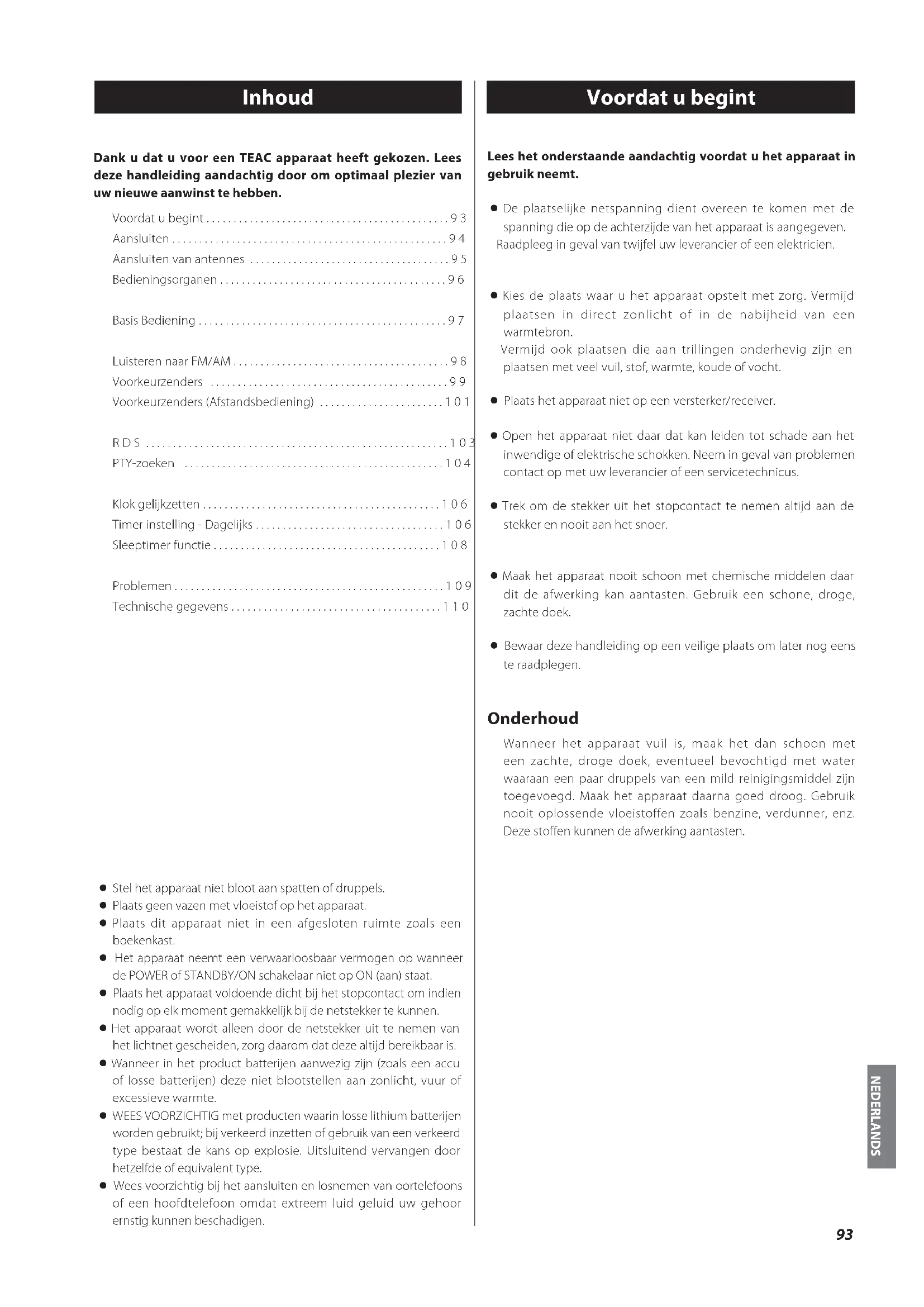

Dank u dat u voor een TEAC apparaat heeft gekozen. Lees deze handleiding aandachtig door om optimaal plezier van uw nieuwe aanwinst te hebben.

Voordat u begint....93

Aansluiten....94

Aansluiten van antennes 95

Bedieningsorganen....96

Basis Bediening 97

Luisteren naar FM/AM 98

Voorkeurzenders 99

Voorkeurzenders (Afstandsbediening) 101

RDS 103

PTY-zoeken 104

Klok gelijkzetten 106

Timer instelling - Dagelijks 106

Sleeptimer functie....108

Problemen 109

• Stel het apparaat niet bloot aan spatten of druppels.
• Plaats geen vazen met vloeistof op het apparaat.
• Plaats dit apparaat niet in een afgesloten ruimte zoals een boekenkast.
• Het apparaat neemt een verwaarloosbaar vermogen op wanneer de POWER of STANDBY/ON schakelaar niet op ON (aan) staat.
• Plaats het apparaat voldoende dicht bij het stopcontact om indien nodig op elk moment gemakkelijk bij de netstekker te kunnen.
• Het apparaat wordt alleen door de netstekker uit te nemen van het lichtnet gescheiden, zorg daarom dat deze altijd bereikbaar is.
• Wanneer in het product batterijen aanwezig zijn (zoals een accu of losse batterijen) deze niet blootstellen aan zonlicht, vuur of excessieve warmte.
• WEES VOORZICHTIG met producten waarin losse lithium batterijen worden gebruikt; bij verkeerd inzetten of gebruik van een verkeerd type bestaat de kans op explosie. Uitsluitend vervangen door hetzelfde of equivalent type.
• Wees voorzichtig bij het aansluiten en losnemen van oortelefoons of een hoofdtelefoon omdat extreem luid geluid uw gehoor ernstig kunnen beschadigen.

Voordat u begint

Lees het onderstaande aandachtig voordat u het apparaat in gebruik neemt.

• De plaatselijke netspanning dient overeen te komen met de spanning die op de achterzijde van het apparaat is aangegeven. Raadpleeg in geval van twijfel uw leverancier of een elektricien.
• Kies de plaats waar u het apparaat opstelt met zorg. Vermijd plaatsen in direct zonlicht of in de nabijheid van een warmtebron.

Vermijd ook plaatsen die aan trillingen onderhevig zijn en plaatsen met veel vuil, stof, warmte, koude of vocht.

• Plaats het apparaat niet op een versterker/receiver.
• Open het apparaat niet daar dat kan leiden tot schade aan het inwendige of elektrische schokken. Neem in geval van problemen contact op met uw leverancier of een servicetechnicus.
• Trek om de stekker uit het stopcontact te nemen altijd aan de stekker en nooit aan het snoer.
• Maak het apparaat nooit schoon met chemische middelen daar dit de afwerking kan aantasten. Gebruik een schone, droge, zachte doek.
• Bewaar deze handleiding op een veilige plaats om later nog eens te raadplegen.

Onderhoud

Wanneer het apparaat vuil is, maak het dan schoon met een zachte, droge doek, eventueel bevochtigd met water waaraan een paar druppels van een mild reinigingsmiddel zijn toegevoegd. Maak het apparaat daarna goed droog. Gebruik nooit oplossende vloeistoffen zoals benzine, verdunner, enz. Deze stoffen kunnen de afwerking aantasten.

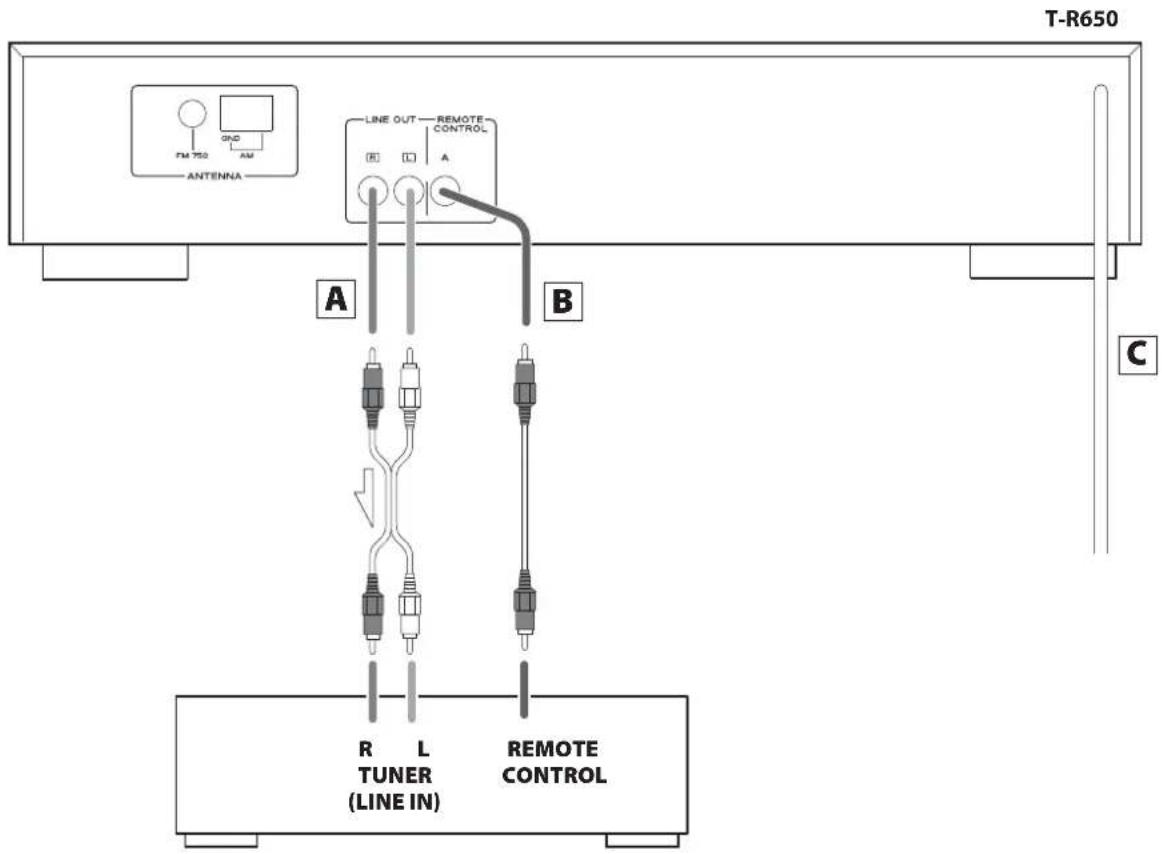

Aansluiten

T-R650 FM 750 GND AM ANTENNA LINE OUT REMOTE CONTROL A B R L TUNER (LINE IN) REMOTE CONTROL C

Versterker (A-R650)

LET OP:

• Schakel de spanning van alle apparatuur uit alvorens de apparaten te verbinden.
• Lees de handleiding van elk apparaat dat u met dit apparaat wilt verbinden.

A LINE OUT (Lijnuitgang)

Deze uitgang geeft een analoog 2-kanalen audiosignaal af. Verbind deze uitgang via een stereo cinch-kabel met de TUNER ingang van de versterker (A-650).

Verbind de kabel als volgt:

witte plug → witte ingang (L: linkerkanaal)

rode plug → rode ingang (R: rechterkanaal)

- Druk de pluggen goed aan in de aansluitingen. Voorkom ruis en brom door de signaalkabels niet te bundelen met de netsnoeren.

B REMOTE CONTROL (aansliuting afstandsbediening)

Wanneer u ook een TEAC A-R650 bezit, verbind dan deze afstandsbediening aansluiting met de afstandsbediening uitgang van de A-R650 om het gehele systeem te kunnen bedienen.

• Wanneer u op een zender afstemt, wordt automatisch "TUNER" als bron voor de A-R650 gekozen.
  Wanneer u de functies van de wilt gebruiken, verbind dan de REMOTE CONTROL aansluiting van alle apparaten via een afstandsbedieningskabel.
• U kunt de UR-431 afstandsbediening (geleverd bij de A-R650) gebruiken. Richt de afstandsbediening op de A-R650 om het apparaat te bedienen.l.

Opmerking:

Er wordt geen afstandsbediening bij dit toestel geleverd.

C Netsnoer

Steek de stekker van het netsnoer pas in een stopcontact nadat alle andere verbindingen gemaakt zijn.

• Verbind het apparaat uitsluitend met een stopcontact dat de juiste spanning voert.
• Houd de stekker vast bij het verbinden of ontkoppelen van het netsnoer.

Aansluiten van antennes

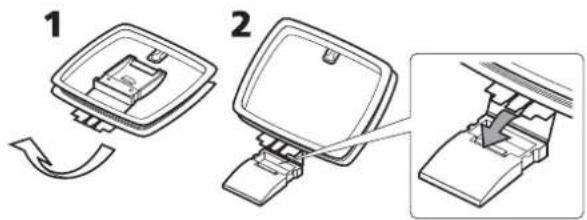

AM-kamerantenne

De "high-performance" bijgeleverde AM-ringantenne is voldoende voor een goede ontvangst in de meeste gebieden.

Druk het lipje van de ringantenne in het antennevoetje om de ringantenne neer te zetten.

Verbind de draden van de ringantenne met de AM antenne-aansluitingen.

- Het zwarte draad moet beslist met de GND aansluiting worden verbonden.

Plaats de antenne op een kast of hang aan het raamkozijn in de richting waarbij de ontvangst optimaal is. Zorg dat alle andere draden en snoeren, bijvoorbeeld netsnoeren, luidsprekersnoeren en verbindingssnoeren, zo ver als mogelijk van de antenne liggen.

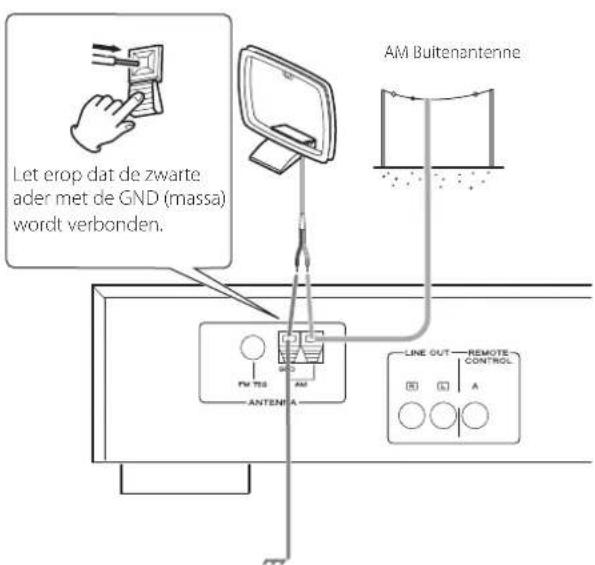

AM-buitenantenne

Indien de bijgeleverde AM-ringantenne geen goede ontvangst geeft (omdat u bijvoorbeeld te ver van zenders of in een betonnen gebouw bent), dient u een AM-buitenantenne gebruiken.

Let erop dat de zwarte ader met de GND (massa) wordt verbonden. AM Bultenantenne FM TIS AM ANTENA LINE OUT REMOTE CONTROL A

Gebruik een in de handel verkrijgbare AM-antenne van goede kwaliteit, of gebruik een geïsoleerde draad van meer dan vijf meter en verbind dat uiteinde met de aansluiting als hierboven afgebeeld.

Hang de antennedraad buitenshuis of binnenshuis in de buurt van een raam op. Verbind de GND aansluiting met een aardingspunt voor een betere ontvangst.

- Ontkoppel de AM-ringantenne niet wanneer u een AM-buitenantenne gebruikt.

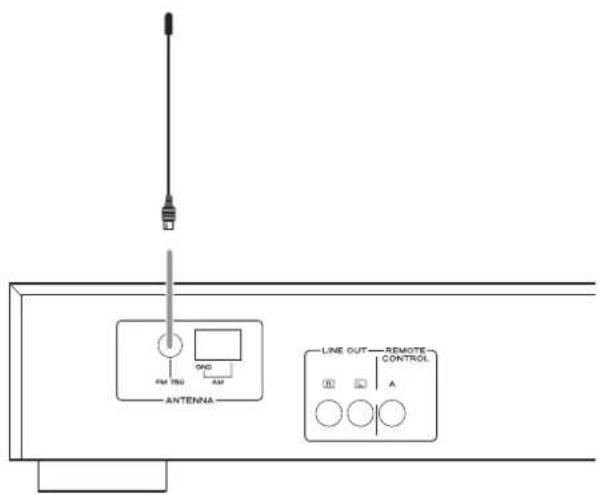

FM-kamerantenne

Verbind de FM-draadantenne met de 75Ω aansluiting, rol de draad uit en stem op uw favoriete zender af (zie bladzijde 98).

Plaats de antenne bij een raamkozijn of muur de ontvangst optimaal is en bevestig deze met bijvoorbeeld punaises.

PAM PBU GND AM ANTENNA LINE OUT — REMOTE CONTROL A

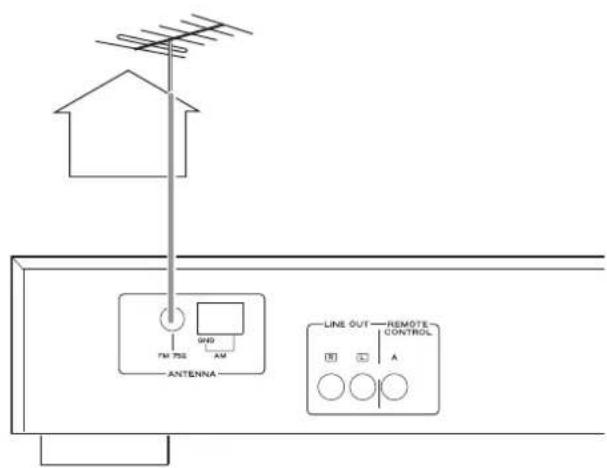

FM-buitenantenne

Gebruik een FM-buitenantenne wanneer u in een gebied bent waar de FM-signalen zwak zijn. Normaliter is een antenne met 3-elementen voldoende; indien in uw gebied de FM-signalen echter zeer zwak zijn, gebruik dan een antenne met 5 of meer elementen.

- Ontkoppel de FM-binnenantenne indien u een buitenantenne gebruikt.

FM 755 AM ANTENNA LINE OUT — REMOTE CONTROL A

A B D TEAC AM/FM INTEREO TUR R T-R650 STANDERY/ON TIMER DAILY TIME ADJ E F G H I TURNO/SELECT TURNO MODE FM MODE BAND J K L M N

a M K L H C-D ON STANDBY b SHUFFLE ENTER REPEAT MENU/ FILE TIME STOP PLAY/ BAND INFO/RDS FM MODE MEMORY TMUER PHONO CD TAPE 1 TAPE 2 AUX 1/ MONITOR Monitor IAID IPdd AUX 2 TIME ADJ TIMER VOLUME MUTING + SLEEP - DIMMER 1 2 3 4 5 6 7 8 9 0 CLEAR PROGRAM e TEAC

UR-431
Bij de T-R650 geleverde afstandsbediening

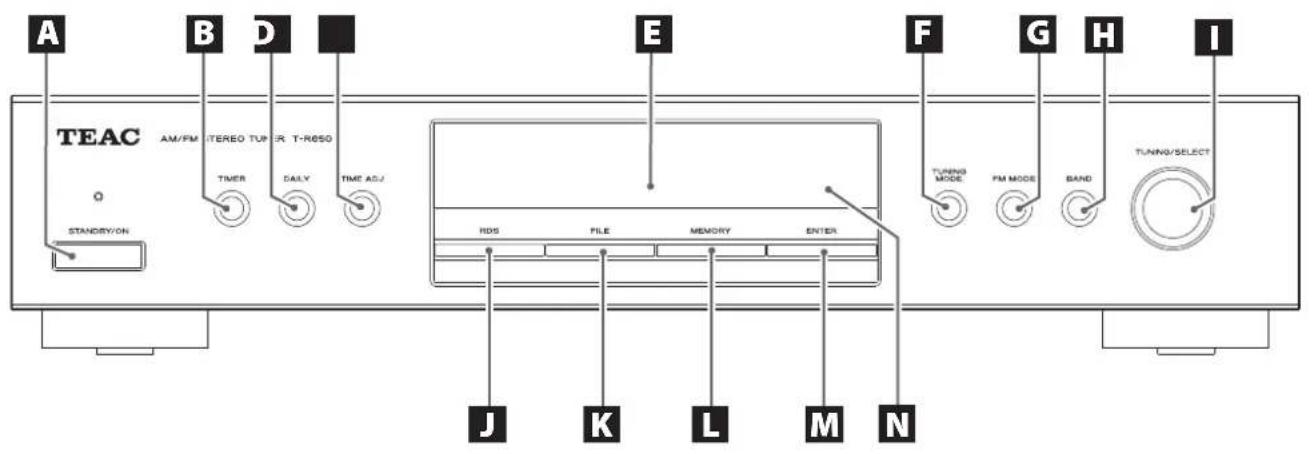

A STANDBY/ON

Indrukken om het apparaat in te schakelen of in standby te zetten. De standby indicatie licht rood op wanneer het apparaat in standby staat; zodra het is ingeschakeld, licht het groen op.

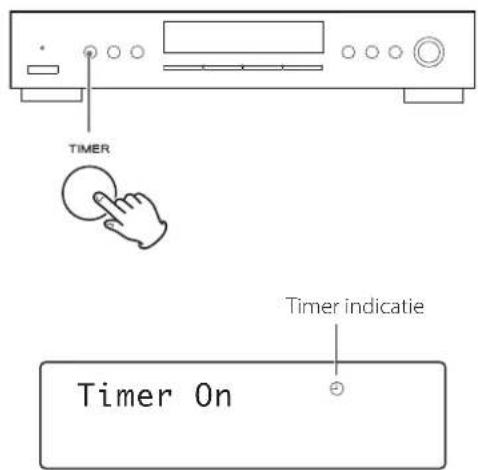

B TIMER

Druk op deze toets om de timerfunctie te activeren of annuleren.

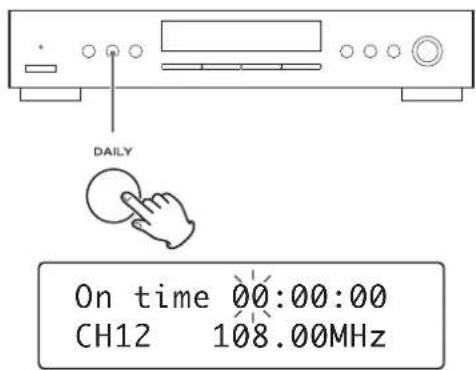

C DAILY - Dagelijks

Indrukken om de timerfunctie te activeren of annuleren.

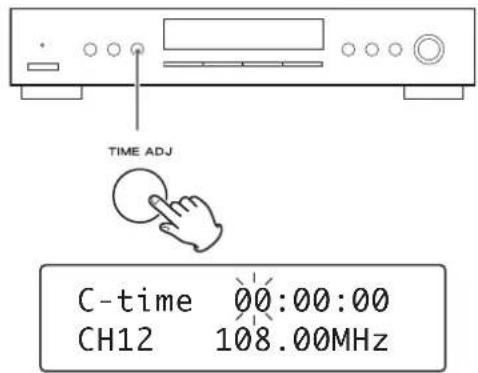

Druk op TIME ADJ op de afstandsbediening en houd deze meer dan 2 seconden vast.

TIME ADJ - Klok gelijkzetten

Indrukkens om de klok in te stellen.

E Display

F UNING MODE - Afstemfunctie

Indrukken om een afstemfunctie te kiezen.

G FM MODE - FM-functie

Bij FM kiest u hiermee mono of stereo.

H BAND - Afstembereik

Druk op deze toets om FM of AM of internet-radio te kiezen.

Basis Bediening

TUNING/SELECT - Afstemmen/Kiezen

Voor het afstemmen op een zender, kiezen van een voorkeurpositie of een menu item.

RDS MODE/RDS Functie

Indrukken om een RDS-functie te kiezen.

K FILE/Opslaan

Voor het opslaan van een naam voor een zender.

L MEMORY - Geheugen

Indrukken om een zender op een voorkeurpositie in het geheugen op te slaan.

M ENTER

Indrukken om de keuze te bevestigen.

Bij het luisteren naar FM of AM kiest u hiermee de afstemfunctie.

N Sensor afstandsbediening

Richt de afstandsbediening op deze sensor.

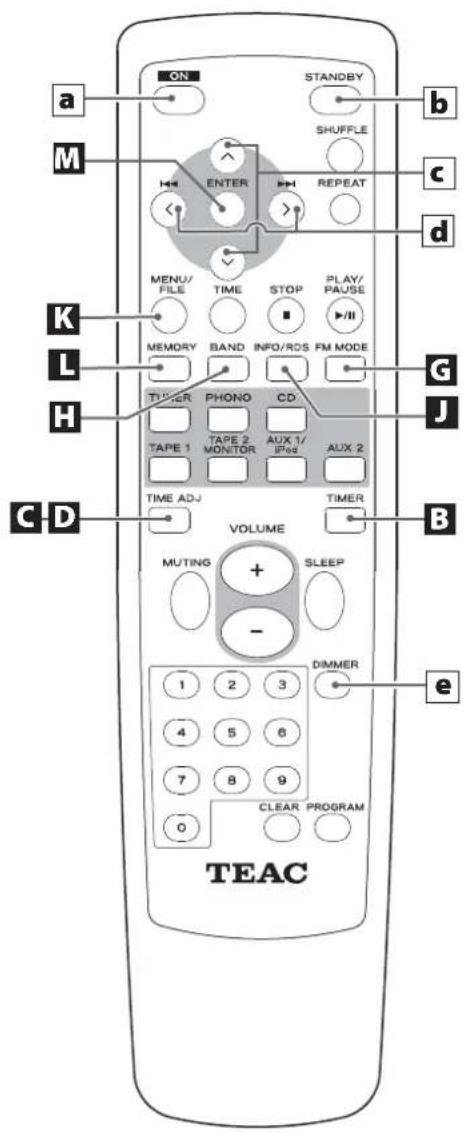

Afstandsbediening (geleverd bij de A-R650)

a ON - Aan

Indrukken om het apparaat in te schakelen.

b STANDBY

Indrukken om het apparaat in standby te zetten.

c Zelf afstemmen (Hoger/Lager)

Indrukken om een zender af te stemmen of een voorkeurpositie te kiezen.

d Voorkeurzenders kiezen (Hoger/Lager)

Indrukken om een voorkeurpositie te kiezen.

e DIMMER

Indrukken om de display te dimmen.

Note:

Bij dit apparaat wordt geen afstandsbediening geleverd.

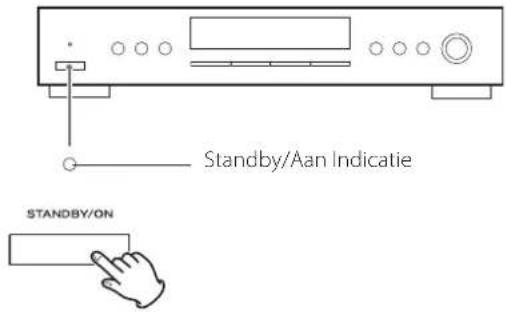

In- en Uitschakelen

Druk op STANDBY/ON om het apparaat in- of uit te schakelen.

Standby/Aan Indicatie STANDBY/ON

Standby/On-indicator gaat uit wanneer het apparaat wordt ingeschakeld.

Dimmer

Door iedere druk op de DIMMER toets, verandert het display als volgt:

DIMMER

Normaal → Gedimd → Display uitgeschakeld

Deze functie kan uitsluitend worden gebruikt wanneer de REMOTE CONTROL aansluitingen van de T-R650 en A-R650 middels een afstandsbedieningskabel zijn verbonden. Gebruik de afstandsbediening die bij de A-R650 is geleverd.

1 Kies FM of AM door herhaaldelijk op BAND te drukken.

BAND

2 Kies de gewenste afstemfunctie.

TUNING MODE

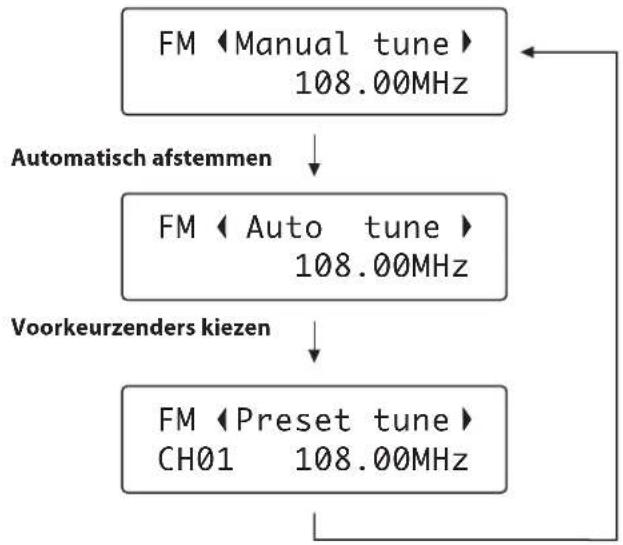

Telkens wanneer u op TUNING MODE drukt, verandert de afstemfunctie als volgt:

Zelf afstemmen

3 Kies de gewenste zender.

TUNING/SELECT

Zelf afstemmen

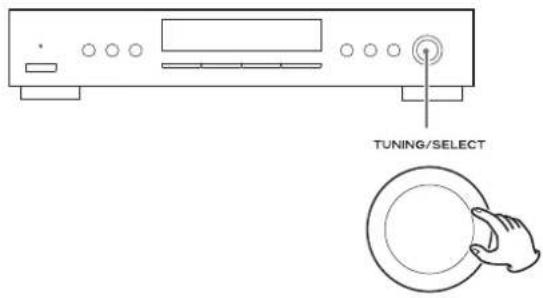

Zoek de gewenste zender met TUNING/SELECT.

Automatische afstemfunctie

Door aan TUNING/SELECT te draaien, start het zoeken.

Zodra een voldoende sterke zenders is gevonden wordt deze optimaal afgestemd. Herhaal deze stap totdat de gewenste zender is gevonden.

• Druk op ENTER om het automatisch afstemmen te stoppen. (op het voorpaneel van de T-R650)
• Gebruik TUNING wanneer u via de afstandsbediening werkt.

Voorkeurzenders kiezen

Zie pagina 99 tot 103.

FM-functie

Druk op FM MODE om te schakelen tussen stereo en mono weergave.

FM MODE

Stereo:

Stereo FM-uitzendingen worden stereo ontvangen en "Stereo" icht op.

Mono:

Kies mono indien de signalen zwak zijn. De ontvangst wordt nu mono, maar ongewenste ruis wordt verminderd.

Zelf opslaan

U kunt maximaal 30 FM en30 AM zenders opslaan.

1 Kies AM of FM door herhaaldelijk op BAND te drukken.

BAND

2 Stem de zender die u wilt opslaan af.

Zie de voorgaande voor informatie over het afstemmen.

TUNING/SELECT

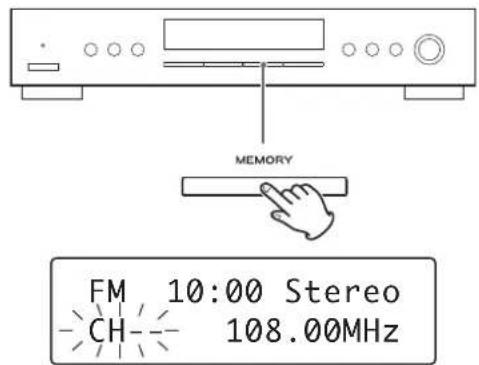

3 Druk op MEMORY.

MEMORY FM 10:00 Stereo CH 108.00MHz

- Wanneer u niet binnen 4 seconden na het indrukken van MEMORY kiest, vervalt het voorinstellen.

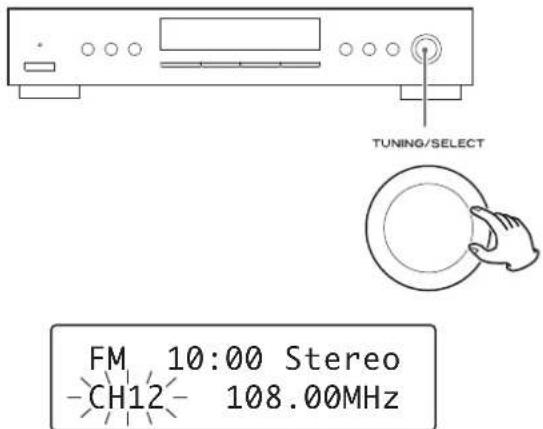

4 Kies binnen 4 seconden een voorkeurpositie voor deze zender.

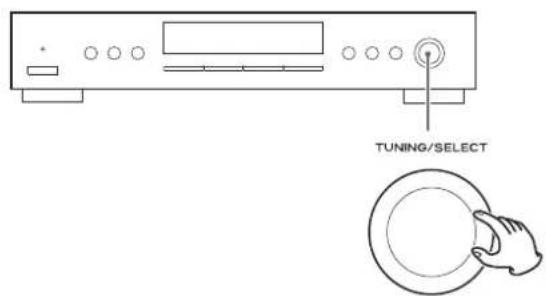

Kies een nummer met TUNING/SELECT.

TUNING/SELECT FM 10:00 Stereo -CH12- 108.00MHz

5 Druk binnen 4 seconden op MEMORY.

MEMORY

De zender wordt nu opgeslagen.

- Herhaal stappen 2 t/m 5 voor het opslaan van meerdere voorkeurzenders.

Automatisch opslaan van voorkeurzenders

1 Kies FM of AM door herhaaldelijk op BAND te drukken.

BAND

2 Houd MEMORY langer dan 2 seconden ingedrukt.

MEMORY

Maximaal 30 van de in uw gebied goed te ontvangen zenders worden automatisch opgeslagen.

Voorkeurzenders kiezen

1 Kies AM of FM door herhaaldelijk op BAND te drukken.

BAND

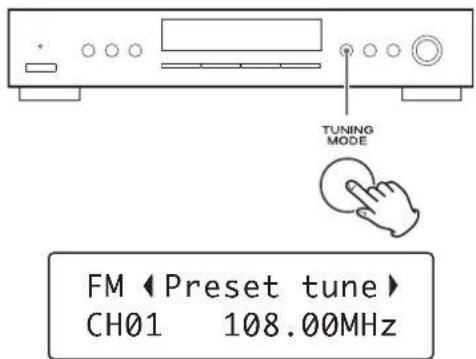

2 Kies de voorkeurzender-afstemfunctie.

Druk herhaaldelijk op TUNING MODE tot "Preset tuner" verschijnt.

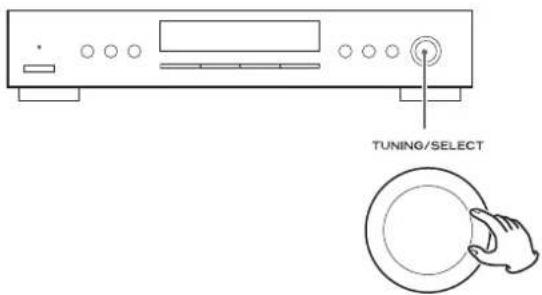

3 Kies een voorkeurzender met TUNING/SELECT.

TUNING/SELECT

De gekozen zender wordt afgestemd.

U kunt namen voor de geprogrammeerde voorkeurzenders invoeren. (maximaal 4 tekens)

De ingevoerde naam verschijnt in plaats van de klok wanneer u op de FILE toets drukt. Druk nogmaals op de FILE toets om weer het normale display (de klok) te tonen.

Geprogrammeerde zenders een naam geven

1 Kies het geprogrammeerde voorkeurkanaal waarvoor u een naam wilt invoeren tijdens de "Geprogrammeerde afstemfunctie".

- U kunt ook een naam invoeren voor de zender waarop is afgestemd en deze in het geheugen vastleggen.

BAND

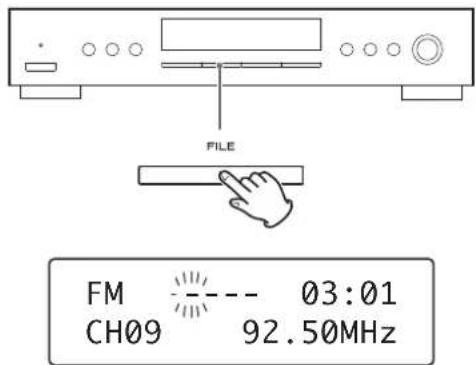

2 Druk de FILE-toets langer dan 1.5 seconde in.

FILE FM ---- 03:01 CH09 92.50MHz

"---" verschijnt en het eerste "-" knippert op het display.

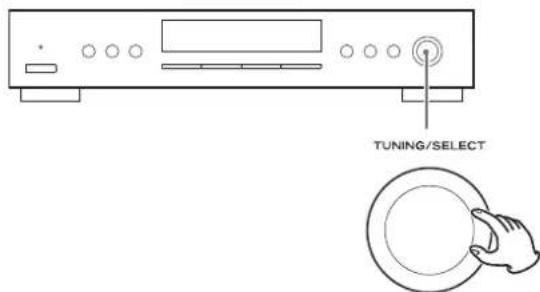

3 Selecteer een karakter met de TUNING/SELECT-toets.

TUNING/SELECT

Beschikbare tekens:

ABCDEFGHIJKLMNOPQRSTUVWXYZ[\_ _NC\BU\GE\$±l°A AEEIIOO'U'RČSŽL'A AEEIIOO'U'AAY∅RČSŽTÖ" %&'()*+,-. /0123456789=?@

4 Druk op de ENTER-toets.

ENTER

De volgende "-" knippert.

Tot en met 4 karakters kunnen per zender gebruikt worden.

Herhaal stap 3 en 4 om de karakters in te voeren.

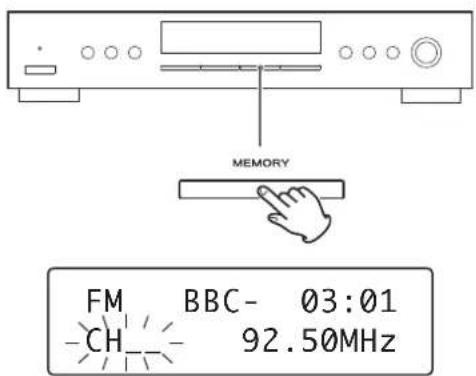

5 Druk op de MEMORY-toets.

MEMORY FM BBC- 03:01 -CH- 92.50MHz

"CH\_" knippert.

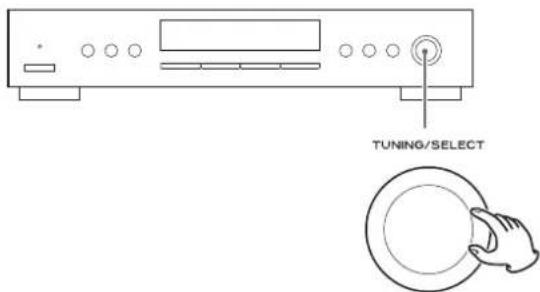

6 Kies met de TUNING/SELECT knop een voorkeurkanaal waaronder u de zender wilt programmeren.

TUNING/SELECT

7 Druk op de MEMORY toets.

MEMORY

De ingevoerde naam blijft in het geheugen bewaard.

Indien er reeds een naam was ingevoerd, zal deze door de nieuwe naam worden overschreven.

Voorkeurzenders (Afstandsbediening) 1

Zelf opslaan

U kunt maximaal 30 FM en 30 AM zenders opslaan.

1 Kies AM of FM door herhaaldelijk op BAND te drukken.

BAND

- Wanneer u niet binnen 4 seconden na het indrukken van MEMORY kiest, vervalt het voorinstellen.

Lees verder op de volgende pagina →

Voorkeurzenders (Afstandsbediening) 2

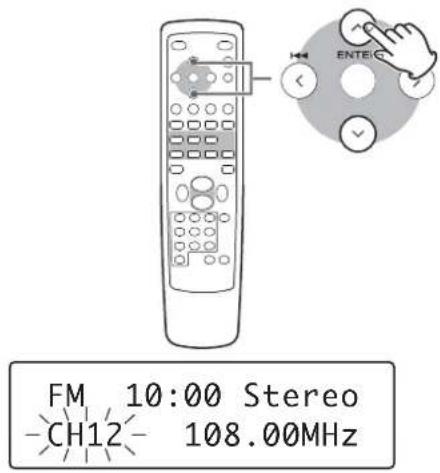

4 Druk binnen 4 seconden op ^ of √ om een voorkeurpositie te kiezen voor deze zender.

FM 10:00 Stereo -CH12- 108.00MHz

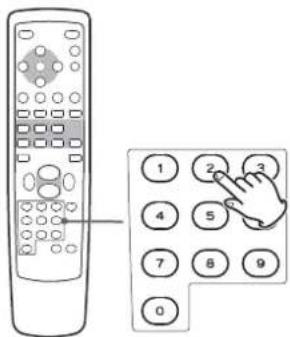

U kunt ook de cijfertoetsen gebruiken.

- Om de cijfertoetsen op de afstandsbediening te gebruiken, dient u eerst op TUNER te drukken.

Om bijvoorbeeld 25 te kiezen, drukt u eerst op TUNER, en vervolgens op "2" en "5".

Om een nummer lager dan 10 te kiezen, drukt u op "0" en vervolgens op het gewenste nummer. Om nummer 5 te kiezen, drukt u op "0" en dan op "5". Ook kunt u gewoon op "5" drukken en een paar seconden wachten.

FM 10:00 Stereo -CH12- 108.00MHz

5 Druk binnen 4 seconden op MEMORY.

MEMORY

De zender wordt nu vastgelegd.

- Herhaal stappen 2 t/m 5 voor het opslaan van meerdere voorkeurzenders.

Automatisch opslaan van voorkeurzenders

1 Kies FM of AM door herhaaldelijk op BAND te drukken.

BAND

2 Houd MEMORY langer dan 2 seconden ingedrukt.

MEMORY

Maximaal 30 van de in uw gebied goed te ontvangen zenders worden automatisch opgeslagen.

RDS

Kiezen van voorkeurzenders

1 Kies AM of FM door herhaaldelijk op BAND te drukken.

BAND

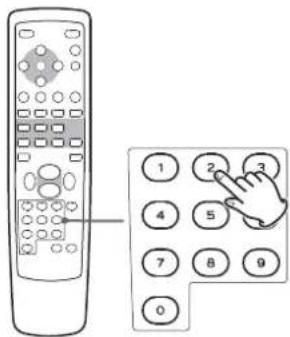

2 Kies een voorkeurzender met de cijfertoetsen.

De gekozen voorkeurzender wordt afgestemd.

Radio Data System (RDS) is een systeem waarmee zenders behalve de normale radioprogrammasignalen ook extra informatie uitzenden.

RDS werkt uitsluitend in Europa op de FM-band.

1 Stem op een FM-zender af (zie bladzijde 98).

2 Druk op RDS MODE.

RDS

Telkens wanneer u op RDS MODE drukt, verandert de functie als volgt:

PS (Zender identificatie)

"PROGRAM SERVICE" knippert ongeveer 3 seconden wanneer u PROGRAM SERVICE kiest. De naam van het programma of van de zender verschijnt in de display. Wanneer er geen informatie beschikbaar is, verschijnt de frequentie.

PT (PROGRAM TYPE)

"PROGRAM TYPE" knippert ongeveer 3 seconden wanneer u PROGRAM TYPE kiest. Het programmatype verschijnt in de display.

RT (RADIO TEXT)

"RADIO TEXT" knippert ongeveer 3 seconden wanneer u RADIO TEXT kiest. Vervolgens verschijnt het door de zender uitgezonden nieuws met maximaal 64 tekens in de display. Indien er geen radiotekstdata worden ontvangen, zal automatisch PROGRAM SERVICE worden gekozen.

TA (Verkeersinformatie)

"TRAFFIC ANNOUNCE" knippert ongeveer 3 seconden wanneer u TRAFFIC ANNOUNCE kiest. Het apparaat zoekt vervolgens naar een zender met verkeersinformatie.

- TRAFFIC ANNOUNCE verandert naar PROGRAM SERVICE zodra een programma met verkeersinformatie is gevonden. Indien de huidige zender verkeersinformatie uitzendt, blijft de tuner bij PROGRAM SERVICE en wordt niet naar verkeersinformatie gezocht.

CT (Juiste tijdz)

"CLOCK TIME" knippert ongeveer 3 seconden wanneer u "CLOCK TIME" kiest, waarop de door de zender uitgezonden tijd in de display verschijnt.

RDS

De ingebouwde klok wordt automatisch aan de hand van de CLOCK TIME (CT) gelijkgezet.

Indien u op een zender afstemt die in een andere tijdzone staat, zal de klok een verkeerde tijd aangeven, wat ook de werking van de timer kan beïnvloeden.

Annuleer het automatisch gelijkzetten wanneer u de ingebouwde klok niet door de CT-data wilt laten gelijkzetten.

- Het apparaat ontvangt de CT data en zet de klok gelijk, ongeacht welke optie u voor de RDS-functie heeft gekozen.

Voor het annuleren van het automatisch gelijkzetten, dient u de DS MODE toets langer dan 8 seconden ingedrukt te houden.

RDS

• Voor het weer activeren van het automatisch gelijkzetten, dient u de RDS MODE toets langer dan 8 seconden ingedrukt te houden.
• CLOCK TIME verschijnt niet wanneer het automatisch gelijkzetten is uitgeschakeld.

PTY-zoeken

U kunt zenders aan de hand van het programmatype zoeken.

1 Kies FM door herhaaldelijk op BAND te drukken.

BAND

2 Druk langer dan 2 seconden op RDS MODE.

RDS

3 Kies het gewenste programmatype (PTY).

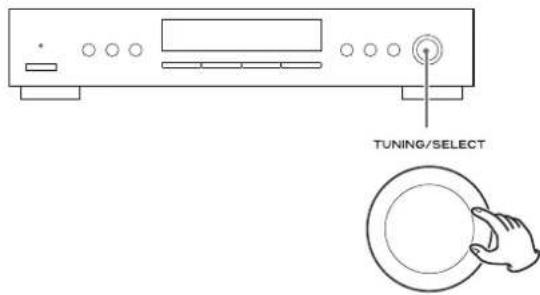

Kies met TUNING/SELECT welk type u wilt zoeken.

TUNING/SELECT

U kunt kiezen uit 31 verschillende programmatypen (PTY). Het gekozen programmatype knippert.

4 Druk op ENTER.

ENTER

Het zoeken start.

• Het zoeken stopt zodra een uitzending van het door u gekozen programmatype is gevonden en het programmatype verschijnt in de display.
• Indien er met PTY-zoeken geen uitzending van het gekozen programmatype wordt gevonden, stopt het zoeken bij de oorspronkelijke frequentie.
• Druk op RDS MODE indien u het zoeken voortijdig wilt stoppen.

31 Typen programma's:

News:

Korte meldingen, evenementen, meningen, reportages, actualiteiten.

Current Affairs:

Onderwerpen buiten het nieuws, documentaires, discussies, analyses, enz.

Information:

Dagelijkse zaken zoals weer, consumentenrubrieken, medische rubrieken, enz.

Sport:

Aan sport gerelateerde programma's.

Education:

Onderwijs en culturele informatie.

Drama:

Alle soorten radioconcerten en hoorspellen.

Cultures:

Alle nationale of lokale cultuur zoals religieuze evenementen, filosofie, sociale wetenschap, taal, theater, enz.

Science:

Programma's over wetenschap en technologie.

Varied Speech:

Populaire programma's zoals een quiz, ontspanning, interviews, comedies, satire, enz.

Pop Music:

Programma's met populaire muziek.

Rock Music:

Programma's met rock muziek.

Easy Listening:

Rustige populaire muziek.

Light Classics M:

Lichte klassieke muziek voor niet-professionals.

Serious Classic:

Klassieke muziek voor gevorderden.

Other Music:

Andere muziekstijlen zoals Rythm & Blues, Reggae, enz.

Weather & Meter:

Weerberichten, voorspellingen.

Finance:

Financiële informatie, handel.

Children's Progs:

Programma's voor kinderen.

Social Affairs:

Sociale informatie.

Religion:

Religieuze programma's.

Phone In:

Programma's met informatie van de luisteraar zelf, meestal per telefoon.

Travel & Touring:

Reisverslagen.

Leisure & Hobby:

Programma's over hobby en vrijetijdsbesteding.

Jazz Music:

Jazzmuziek.

Country Music:

Country & Western muziek.

National Music:

Nationale muziek.

Oldies Music:

Programma's met "gouwe ouwe" muziek.

Folk Music:

Volksmuziek

Documentary:

Documentaires

Alarm Test

Alarm-Alarm!:

Een programma in geval van nood of een natuurramp.

Klok gelijkzetten Timer inst

- De klok heeft een 24-uurs cyclus.

1 Druk op TIME ADJ.

TIME ADJ C-time 00:00:00 CH12 108.00MHz

De uren knipperen.

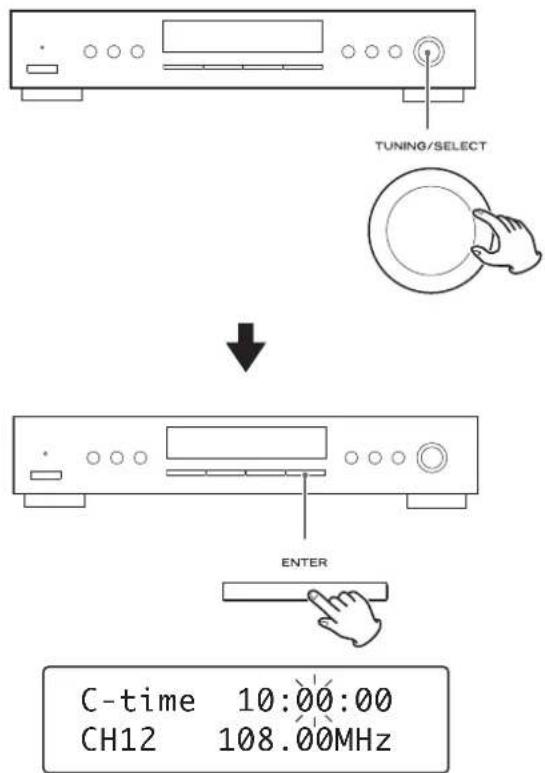

2 Stel de uren in met TUNING/SELECT en druk vervolgens op ENTER.

TUNING/SELECT ↓ ENTER C-time 10:00:00 CH12 108.00MHz

Het uur is ingesteld en de minuten knipperen.

3 Stel de minuten in met TUNING/SELECT en druk vervolgens op ENTER.

TUNING/SELECT ENTER

De klok start bij 00 seconden.

ling - Dagelijks 1

Deze functie kan uitsluitend worden gebruikt wanneer de REMOTE CONTROL aansluitingen van de T-R650 en de A-R650 via een kabel zijn verbonden.

- Voordat u de timer kunt instellen, eerst de klok gelijkzetten.

1 Druk op DAILY.

DAILY On time 00:00:00 CH12 108.00MHz

"On time" verschijnt in de display en de uren knipperen.

- Bij gebruik van de afstandsbediening houdt u TIME ADJ langer dan 2 seconden vast.

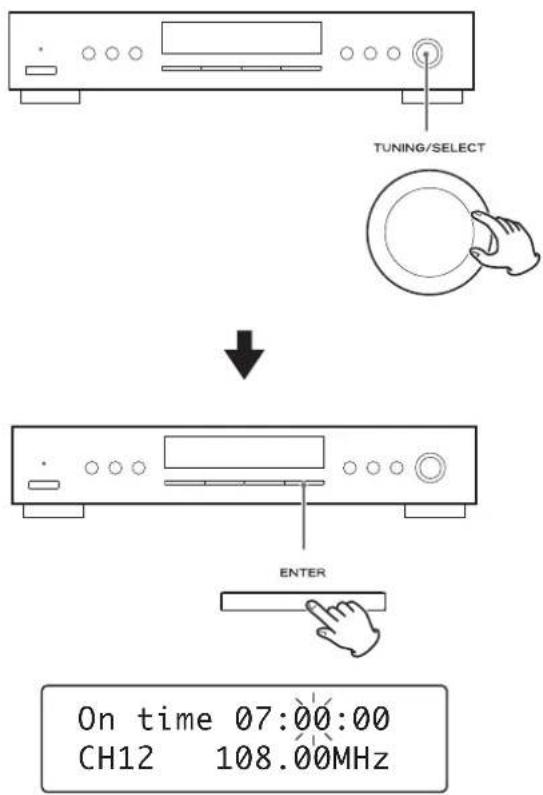

2 Verdraai de TUNING/SELECT knop om de starttijd (uur) in te stellen en druk vervolgens op de ENTER toets.

TUNING/SELECT ENTER On time 07:00:00 CH12 108.00MHz

De uren zijn ingesteld en de minuten knipperen.

3 Stel met TUNING/SELECT de starttijd (minuten) in en druk vervolgens op ENTER.

TUNING/SELECT ENTER Off time00:00:00 CH12 108.00MHz

De starttijd is nu ingesteld. "Off time" verschijnt in de display en de uren knipperen.

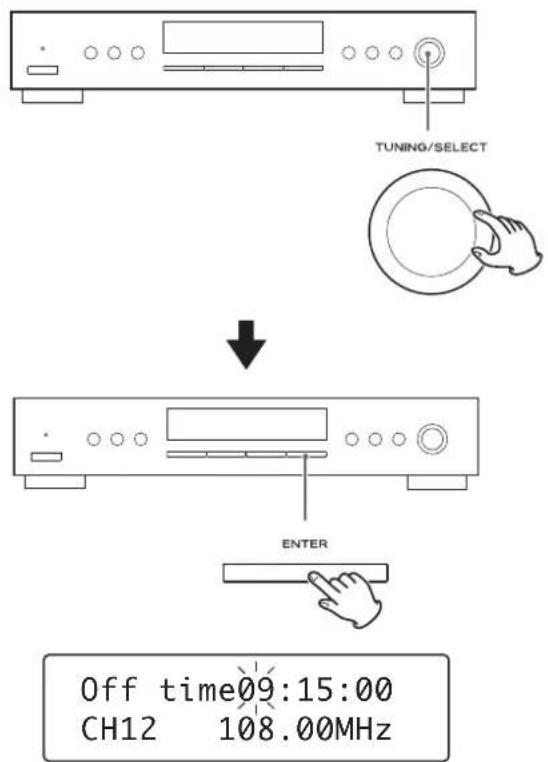

4 Stel met TUNING/SELECT de stoptijd (uren) in en druk vervolgens op ENTER.

TUNING/SELECT ↓ ENTER Off time09:15:00 CH12 108.00MHz

De uren zijn ingesteld en de minuten knipperen.

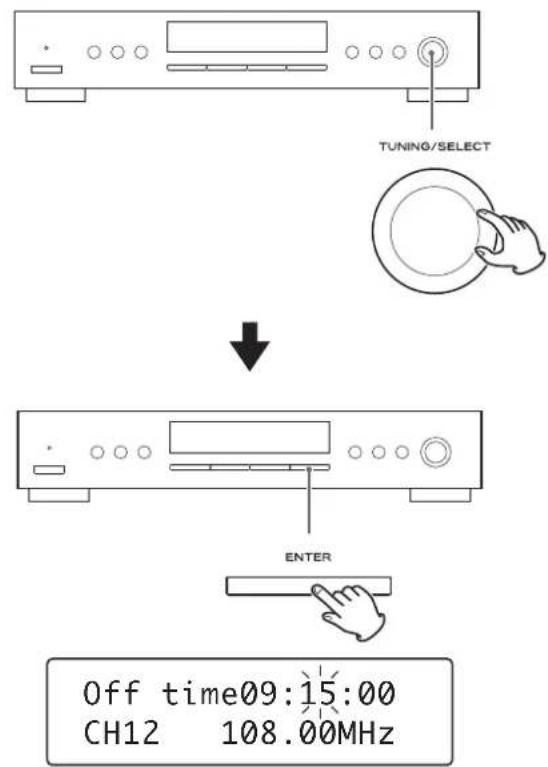

5 Stel met TUNING/SELECT de stoptijd (minuten) in en druk vervolgens op ENTER.

TUNING/SELECT ↓ ENTER Off time09:15:00 CH12 108.00MHz

De timerinstelling wordt nu opgeslagen.

Timer instelling - Dagelijks 2 Slee

Activeren van de timer

1 Druk herhaaldelijk op TIMER totdat "Timer On" verschijnt.

De timer indicatie (⊕) verschijnt rechts in de display.

TIMER Timer indicatie Timer On

2 Op de A-R650 kiest u "TUNER" met de INPUT SELECTOR (of door op TUNER op de afstandsbediening te drukken).

3 Druk op STANDBY/ON van de afstandsbediening van de A-R650 om alle.

• Indien de timer is geactiveerd en AM of FM als bron is gekozen, licht de timer indicatie in de display op.
• Zodra de starttijd is bereikt, worden alle via afstandsbedieningskabels verbonden apparaten ingeschakeld. De tuner stemt af op de laatst gebruikte zender en op de A-R650 wordt de laatst gebruikte bron gekozen.
• Zodra de stoptijd wordt bereikt, worden alle via afstandsbedieningskabels verbonden apparaten in standby gezet.
• Na het instellen van de timer kan de timer vanuit standby worden in- of uitgeschakeld door op TIMER te drukken.

Annuleren van de timerinstelling

Druk herhaaldelijk op TIMER totdat "Timer Off" verschijnt.

De timer indicatie (⊕) in de display dooft.

TIMER

imer functie

SLEEP

Deze functie kan uitsluitend worden gebruikt wanneer de REMOTE CONTROL aansluitingen van de T-R650 en A-R650 middels een afstandsbedieningskabel zijn verbonden. Gebruik de afstandsbediening die bij de A-R650 is geleverd.

Na enige tijd kan de stroom uitgeschakeld worden.

Druk meerdere keren op de SLEEP-toets totdat de gewenste tijd in het display verschijnt.

De sleeptimer staat uit.

- Als u de resterende tijd wilt controleren drukt u een keer op de SLEEP-toets. De resterende tijd verschijnt 2,5 seconde in het display waarna het display naar de normale stand terug gaat.

Controleer de volgende punten indien u een probleem met het apparaat heeft en kijk of u het probleem zelf kunt oplossen alvorens uw leverancier of de servicedienst van TEAC te waarschuwen.

Geen netspanning

→ Controleer het stopcontact waarop u het apparaat heeft aangesloten spanning voert en of het mogelijk uitgeschakeld is.-Controleer met een lamp, een ventilator of dergelijke of er spanning op het stopcontact staat.

Geen geluid

→ Controleer de verbinding met de versterker.
→ Controleer de instellingen/van de versterker.

Geen ontvangst of het signaal is te zwak.

→ Controleer of de antenne(s) correct zijn aangesloten.
→ Stem de zender correct af.
→ Installeer de antenne opnieuw nadat u mogelijk een plaats met een betere ontvangst heeft gevonden.
→ Mogelijk is het aansluiten van een externe antenne noodzakelijk.

Het geluid vervormt/ruist.

Houd de antenne zover mogelijk uit de buurt van een TV of CD-speler.
→ Schakel een eventueel in de buurt staande TV of CD speler uit.

De ontvangst is stereo, het geluid is mono.

→ Druk op FM MODE.

Als normale bediening niet meer mogelijk is trek dan de stekker uit het stopcontact en steek hem vervolgens na 20 seconden weer terug in het stopcontact.

Apparaat terugzetten in de fabrieksinstellingen

Indien het apparaat onjuist functioneert, kan het terugzetten in de fabrieksinstellingen het probleem mogelijk oplossen.

Alle door u gemaakte instellingen (voorkeurzenders, etc.) worden hierdoor echter gewist.

Houd TIMER en BAND tegelijk een paar seconden ingedrukt.

TIMER BAND

De T-R650 wordt nu teruggezet in de fabrieksinstelling.

Technische gegevens

FM-tuner

Afstembereik ..... 87,50 - 108,00 MHz (stappen van 50 kHz)

Bruikbare gevoeligheid 6 dB μ

Harmonische vervorming 0,8% (mono)

1,2% (stereo)

Signaal-/ruisverhouding 70 dB (Mono)

65 dB (Stereo)

Stereo kanaalscheiding.... 35 dB (1 kHz)

Voorkeurzenders 30

AM-tuner

Afstembereik 522 - 1.629 kHz (stappen van 9 kHz)

Bruikbare gevoeligheid 55 dB

Harmonische vervorming 1,5% (bij 74 dBμ)

Signaal-/ruisverhouding 45 dB (bij 80 dBμ)

Voorkeurzenders 30

Algemeen

Lichtnetvoeding 230 V, 50 Hz wisselspanning

Opgenomen vermogen 9 W (Standby 0,5 W)

Afmetingen (B x H x D) 435 x 85 x 295 mm

Gewicht 3,2 kg

Bedrijfstemperatuur ....+5°C - +35°C

Vochtigheid 5% - 85% (geen condensvorming)

Opslagtemperatuur -20°C - +55°C

Accessoires

AM-ringantenne x 1

FM-draadantenne x 1

Systeembedieningssnoer x 1

Stereo cinch-kabel x 1

Handleiding (dit document) x 1

Garantiekaart x 1

• Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.
• Het gewicht en afmetingen zijn bij benadering.
• De afbeeldingen verschillen mogelijk iets van de werkelijke apparaten.

Voor Europese Klanten

Informatie voor Gebruikers Over het Verzamelen en Verwerken van Oude Apparatuur en Gebruikte Batterijen

Deze symbolen op de producten, de verpakking en/of bijbehorende documenten, betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het huisvuil mogen worden weggegooid. Voor een juiste behandeling, verwerking en recycling van oude producten en gebruikte batterijen kunt u terecht bij de daarvoor aangewezen depots in overeenstemming met de plaatselijke wetgeving en de richtlijnen 2002/96/EU en 2006/66/EU.

Door deze producten en de batterijen correct te behandelen, helpt u waardevolle materialen te behouden en eventuele negatieve effecten op de gezondheid en het milieu ten gevolge van onverantwoorde behandeling te voorkomen.

Nadere informatie over het verzamelen en recyclen van oude producten en batterijen kan de plaatselijke milieudienst u geven en anders de leverancier van het product.

Informatie over het Afvoeren in Landen Buiten de Europese Unie

Deze symbolen gelden alleen voor de Europese Unie en wanneer u deze producten wilt afvoeren, neem dan contact op met de plaatselijke autoriteiten of uw leverancier voor de juiste wijze van afvoeren.

Opmerking over het batterij symbool (hieronder rechts twee voorbeelden):

Dit symbool kan worden gebruikt in combinatie met een chemisch symbool. In dat geval voldoet het aan de eisen als gesteld in de richtlijn voor desbetreffende chemicaliën.

Pb

TEAC

TEAC CORPORATION	1-47 Ochiai, Tama-shi, Tokyo 206-8530, Japan Phone: [phone]
TEAC AMERICA, INC. 7733 Telegraph Road, Montebello, California 90640 Phone: [phone]
TEAC CANADA LTD. 5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada Phone: [phone]
TEAC MEXICO, S.A. de C.V	Río Churubusco 364, Colonia Del Carmen, Delegación Coyoacán, CP 04100, México DF, México Phone: [phone]
TEAC UK Ltd.	Suites 19 & 20, Building 6, Croxley Green Business Park, Hatters Lane, Watford, Hertfordshire, WD18 8TE, U.K. Phone: [phone]
TEAC EUROPE GmbH Bahnstraße 12, D-65205 Wiesbaden-Erbenheim, Deutschland Phone: [phone]
