GEBRUIKSAANWIJZING PD-301DAB TEAC

• Verwijder nooit de externe behuizing of kast om de elektronica bloot te leggen. Bevat geen onderdelen waar gebruikers aan kunnen werken.
• Als u problemen ondervindt met dit product, neem dan contact op met de leverancier waar u het apparaat heeft gekocht voor een serviceverwijzing. Gebruik het product niet voordat het is gerepareerd.
• Als de bedieningselementen, instellingen of prestaties van procedures anders worden gebruikt dan in deze handleiding beschreven, kan dit leiden tot gevaarlijke blootstelling aan straling.

1) Lees deze instructies.
2) Bewaar deze instructies.
3) Let op alle waarschuwingen.
4) Volg alle instructies op.
5) Gebruik dit apparaat niet in de buurt van water.
6) Alleen reinigen met een droge doek.
7) Blokkeer geen ventilatieopeningen. Installeren volgens de instructies van de fabrikant.
8) Niet installeren naast warmtebronnen, zoals radiatoren, verwarmingsroosters, kachels of andere apparatuur (waaronder versterkers) die warmte produceren.
9) Omzeil de veiligheidsvoorzieningen van een gepolariseerde of geaarde stekker niet. In sommige landen worden gepolariseerde stekkers gebruikt. Een gepolariseerde stekker heeft twee verschillend gevormde polen, waardoor de stekker niet verkeerd kan worden ingestoken. Een geaarde stekker heeft naast de twee polen een randcontact of extra pin voor aarde. De twee verschillende polen of het aardcontact zijn voor uw veiligheid. Als de meegeleverde stekker niet in het stopcontact past, raadpleeg dan een elektricien om het stopcontact te vervangen.
10) Zorg dat er niet op het netsnoer kan worden getrapt, dat het kan worden bekneld of onder spanning kan komen te staan, vooral bij stekkers, contactdozen en het punt waar het snoer het apparaat verlaat.
11) Gebruik alleen verloopstukken of accessoires die door de fabrikant worden gespecificeerd.
12) Alleen gebruiken met de door de fabrikant gespecificeerde of bij het apparaat verkochte wagen, standaard, statief, beugel of tafel. Verplaats de wagen met het apparaat erop met beleid, om letsel door omvallen te voorkomen.
13) Maak de kabels van het apparaat los tijdens onweer of bij buitengebruikstelling voor langere tijd.

14) Laat al het onderhoud en reparaties over aan gekwalificeerd onderhoudspersoneel. Reparatie is vereist als het apparaat schade heeft opgelopen, bijvoorbeeld als het netsnoer of de stekker is beschadigd, als er vloeistof op is gemorst of als er voorwerpen op het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, niet normaal functioneert of is gevallen.

• Ook uitgeschakeld neemt het apparaat een geringe stroom op wanneer de POWER of STANDBY/ON schakelaar niet op ON staat.
• De stekker fungeert als hoofdschakelaar en dient altijd bereikbaar te zijn.
• Wees altijd voorzichtig met het afspeelniveau bij oortelefoons of hoofdtelefoons in combinatie met dit product. Excessieve geluidsdruk (volume) van oortelefoons of hoofdtelefoon kan leiden tot gehoorverlies.

LET OP

• Stel dit apparaat niet bloot aan regen of spatten.
• Plaats geen met vloeistof gevulde voorwerpen zoals vazen op het apparaat.
  -Plaats het apparaat niet in een afgesloten ruimte zoals een kast o.i.d.
• Plaats het apparaat dicht genoeg bij een stopcontact om snel de stekker uit te kunnen trekken in geval van nood.
• Wanneer in het product batterijen aanwezig zijn (zoals een accu of losse batterijen) deze niet blootstellen aan zonlicht, vuur of excessieve warmte.
• WAARSCHUWING voor producten met verwisselbare lithium batterijen: gevaar voor explosie wanneer de batterij wordt vervangen door een verkeerd type. Uitsluitend vervangen door hetzelfde of equivalent type.

Voorzorgsmaatregelen met betrekking tot batterijen

Verkeerd gebruik van batterijen kan leiden tot scheuren of lekken met brand, letsel of verontreiniging van nabijgelegen onderdelen als gevolg. Lees de volgende voorzorgsmaatregelen en volg deze op.

• Zorg dat de batterijen met de juiste positieve (⊕) en negatieve (⊖) oriëntatie worden geplaatst.
• Gebruik batterijen van hetzelfde type. Gebruik nooit verschillende typen batterijen door elkaar.
• Als de afstandsbediening voor langere tijd niet wordt gebruikt (meer dan een maand), verwijder dan de batterijen om lekken te voorkomen.
• Als de batterijen lekken, verwijder dan de gelekte vloeistof in het batterijvak en vervang de batterijen door nieuwe.
  -Gebruik geen andere batterijen dan de aangegeven typen. Combineer geen nieuwe batterijen met oude of verschillende typen batterijen.
• Batterijen nooit verhitten of demonteren. Batterijen nooit in het vuur of in het water gooien.
• Batterijen nooit dragen of opslaan met andere metalen objecten. De batterijen kunnen hierdoor kortsluiten, lekken of exploderen.
• Laad een batterij nooit op, tenzij het een oplaadbare batterij is.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES (verfolg)

Model voor Europa

Dit product voldoet aan de Europese richtlijneisen en andere regelgeving van de Commissie.

Laserinformatie

In de behuizing van dit product bevindt zich een halfgeleider-lasersysteem en het is geclassificeerd als "CLASS 1 LASER PRODUCT".

Probeer de behuizing niet te openen om blootstelling aan aan laserstraling te voorkomen.

Laser:

Type: EP-C250L

Fabrikant: GUANGDONG EVER BRIGHT GROUP CO.,LTD

Laser uitgangsvermogen: Minder dan 0,30 mW op de lens

Golflengte: 792 +8 nm / -12 nm

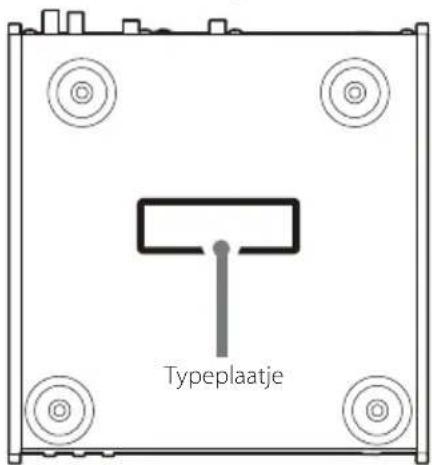

Het typeplaatje bevindt zich op de onderzijde van het apparaat, zoals hieronder is aangegeven.

Voorzijde

Typeplaatje

LET OP

Wijzigingen of modificaties die niet uitdrukkelijk zijn goedgekeurd door de voor naleving verantwoordelijke partij kunnen de toestemming om de apparatuur te gebruiken ongeldig maken.

Voor Europese Gebruikers

Verwerking van elektrische en elektronische apparatuur en batterijen en/of accu's

(a) Alle elektrische/elektronische apparatuur en lege batterijen/accu's dient te worden gescheiden van het normale huisvuil en te worden ingeleverd bij door de overheid daartoe aangewezen locaties.
(b) Door elektrische/elektronische apparatuur en lege batterijen en/of accu's op de juiste manier af te voeren, draagt u bij aan het juiste gebruik van grondstoffen en voorkomt u een negatief effect op ons milieu en de volksgezondheid.
(c) Onjuiste verwerking van gebruikte elektrische/elektronische apparatuur en batterijen/accu's kan het milieu en de volksgezondheid ernstig schaden door de aanwezigheid van gevaarlijke stoffen in de apparatuur.
(d) De symbolen voor afgedankte elektrische en elektronische apparatuur (AEEA) met doorgekruiste klikocontainers geven aan dat u elektrische/elektronische apparaten en batterijen/accu's dient te scheiden van huishoudelijk afval en apart dient in te leveren.

Wanneer een batterij of accu meer dan de gespecificeerde hoeveelheid lood (Pb), kwik (Hg) en/of cadmium (Cd) als aangegeven in de Richtlijn Batterijen (2006/66/EC) dan worden deze symbolen voor chemische elementen aangege het WEEE symbool.

(e) Inlever- en verzamelplaatsen zijn voor eindgebruikers beschikbaar gesteld. Nadere informatie over het afvoeren van gebruikte elektrische/elektronische apparatuur en lege batterijen/accu's kan uw gemeente u geven en ook de leverancier waar u de apparatuur heeft aangeschaft.

Pb, Hg, Cd

Meegeleverde accessoiresInh

Dank u voor het gebruik van TEAC.

Lees deze handleiding aandachtig om dit apparaat zo goed mogelijk te kunnen gebruiken. Berg deze na het lezen op een veilige plek op, zodat u deze later kunt raadplegen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES....172

Gebruik van de TEAC Global site 176

Meegeleverde accessoires....176

Vóór gebruik....176

Opmerkingen over discs....177

Opmerkingen over USB-flashgeheugens.... 178

Namen en functies van onderdelen (hoofdapparaat).... 179

Aansluitingen 180

De DAB/FM-antenne aansluiten 181

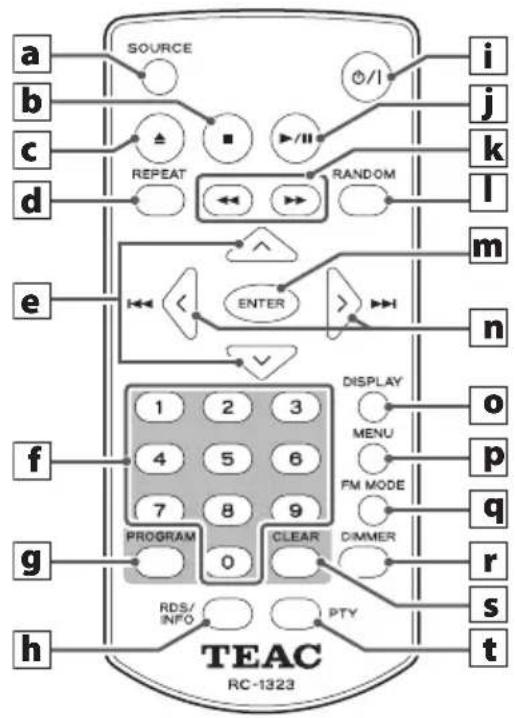

Namen en functies van onderdelen (afstandsbediening) . 182

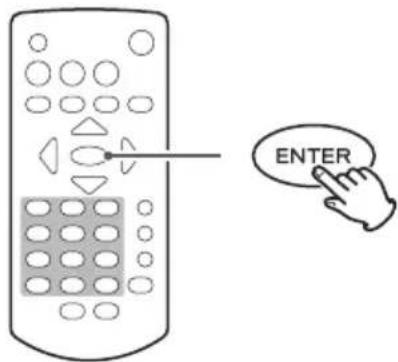

De afstandsbediening gebruiken 183

Basisbediening 184

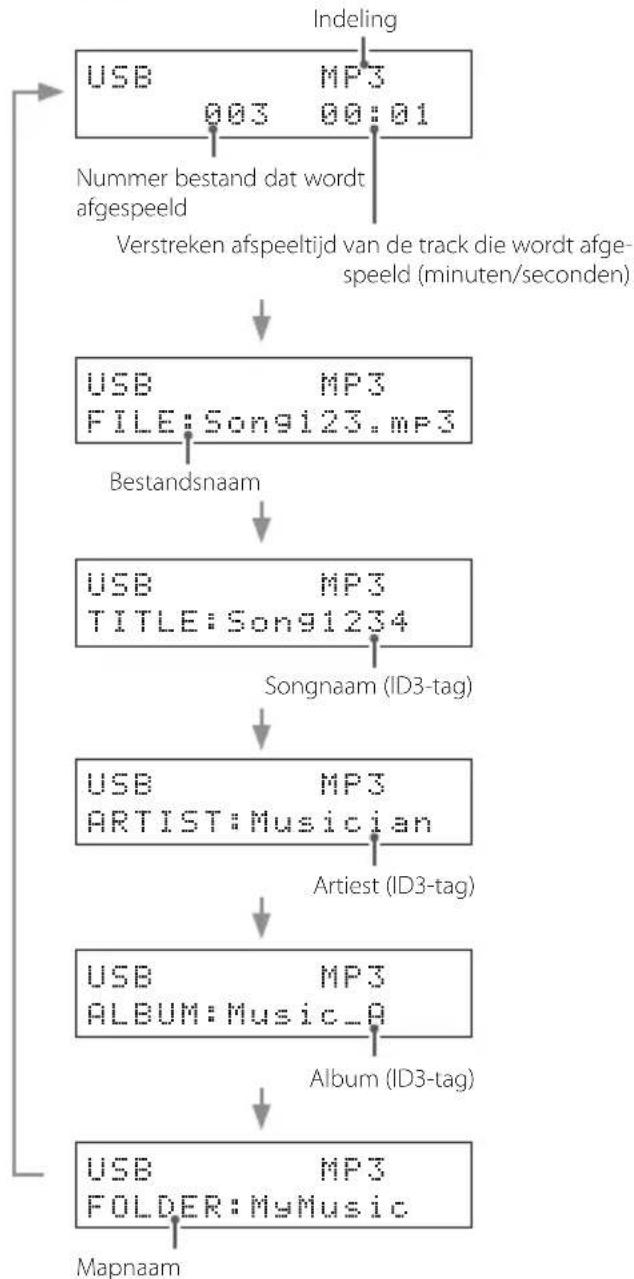

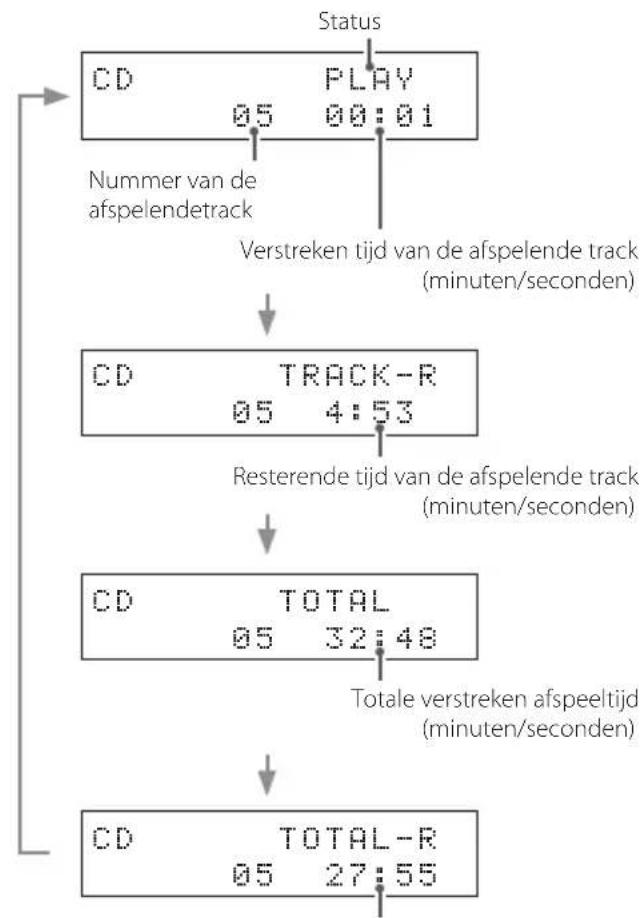

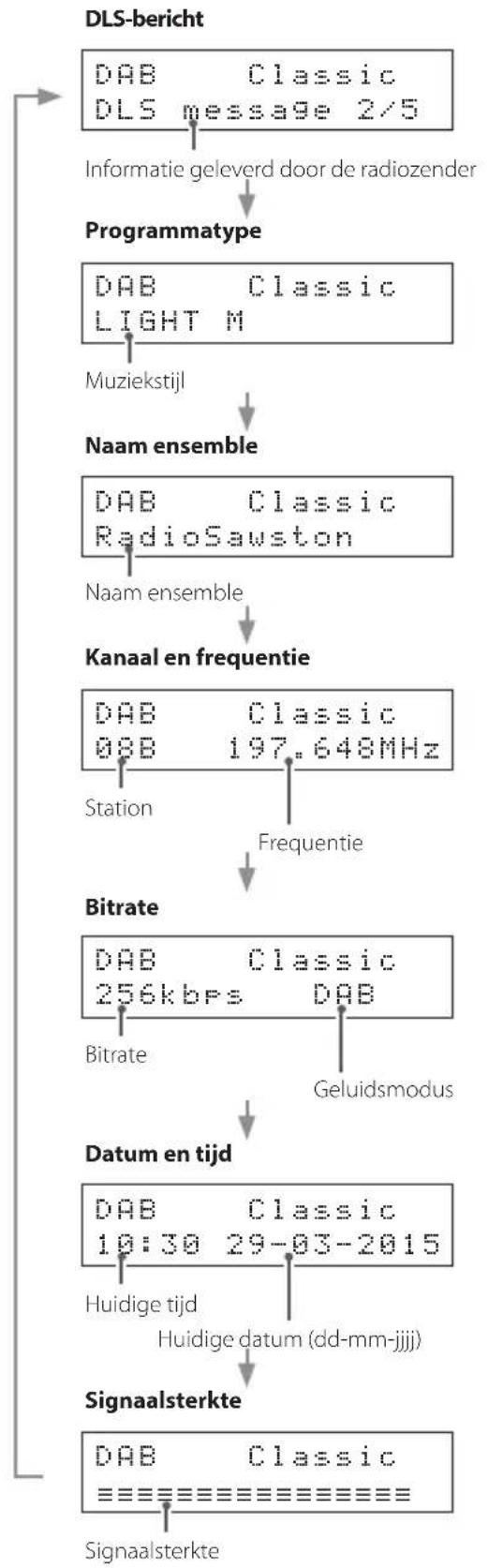

Displayinformatie....186

Beluisteren van bestanden op een CD of een

De FM-radio beluisteren 195

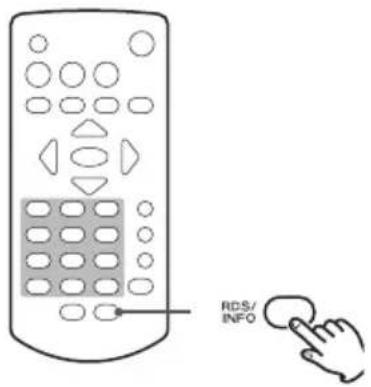

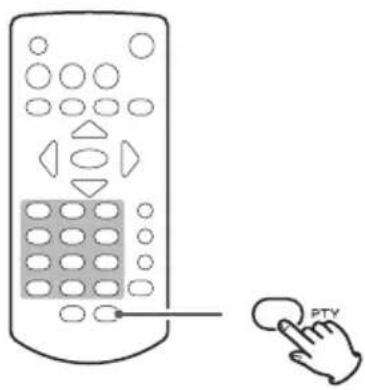

RDS....197

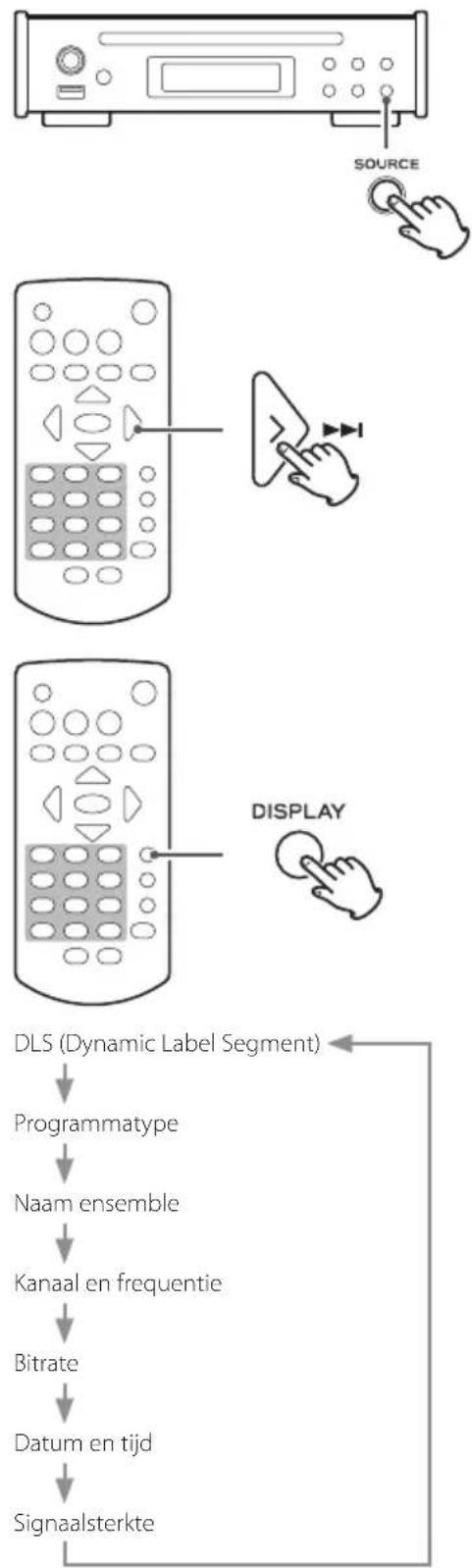

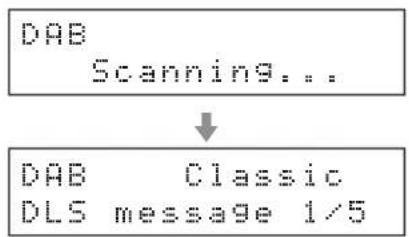

De DAB-tuner gebruiken....199

Instellingen....202

Problemen oplossen....204

Gebruik van de TEAC Global site

U kunt updates voor dit apparaat downloaden vanaf de TEAC Global site: http://teac-global.com/

1) Open de TEAC Global site.

2) In het gedeelte "TEAC Downloads" klikt u op de gewenste taal om de websitepagina "Downloads" voor de betreffende taal te openen.

OPMERKING

Als de gewenste taal niet verschijnt, klikt u op "Other Languages".

3) Klik op de productnaam in het "Product"-gedeelte.

4) Selecteer en download updates die nodig zijn.

Controleer of de verpakking alle hieronder weergegeven accessoires bevat.

Neem contact op met de winkel waar u dit apparaat heeft gekocht als een van deze accessoires ontbreekt of tijdens transport is beschadigd.

Netadapter (GPE015A-120125-D) × 1

Netsnoer voor netadapter × 1

RCA audiokabel × 1

Afstandsbediening (RC-1323) × 1

Batterijen voor afstandsbediening (AAA) × 2

DAB/FM-antenne × 1

Gebruikershandleiding (dit document) × 1

- Zie de achterzijde van dit document voor informatie over de garantie in Europa.

Vóór gebruik

Voorzorgsmaatregelen bij plaatsing

-Plaats het niet op locaties met hoge temperaturen, zoals in direct zonlicht of dichtbij een hittebron. Plaats het apparaat niet op een versterker of een ander apparaat dat hitte produceert. Hierdoor kan verkleuring, vervorming of kunnen defecten ontstaan.

Onderhoud

Verwijder verontreiniging van de bovenkant en andere paneelonderdelen door deze schoon te wrijven met een zachte doek die is bevochtigd met verdund neutraal schoonmaakmiddel.

Gebruik geen chemische reinigingsdoekjes, oplosmiddel of soortgelijke substanties, omdat deze het oppervlak van het apparaat kunnen beschadigen.

Trek voor de veiligheid vóór het schoonmaken de stekker uit het stopcontact.

Disc-typen die door dit apparaat kunnen worden afgespeeld

CD's (12 cm) met het Compact Disc Digital Audio-logo

- Dit logo staat op het dislabel en de verpakking.

- Dit apparaat kan geen 8-cm-CD's afspelen

CD-R- en CD-RW-discs die in audio-CD-indeling zijn opgenomen en correct zijn gefinaliseerd.

CD-R-discs waarop MP3- of WMA-bestanden zijn gebrand en die zijn gefinaliseerd.

●Multisessie-discs worden niet ondersteund.

Dit apparaat kan geen andere discs afspelen dan de bovengenoemde.

Als u probeert andere typen discs met dit apparaat af te spelen, kunnen luide geluiden worden voortgebracht die schade kunnen toebrengen aan uw luidsprekers of uw gehoor. Probeer nooit andere typen discs af te spelen dan de bovenstaande.

●WMA-bestanden

De indelingen Windows Media Audio Professional (WMA Pro) en Windows Media Audio Lossless (WMA Lossless) worden niet ondersteund.

- Afspelen is wellicht niet mogelijk, afhankelijk van de kwaliteit van de disc en de conditie van de opname.

- Dit apparaat kan de volgende typen discs niet lezen of afspelen.

Video-CD's

Super Audio-CD's

DVD video-discs

DVD audio-discs

DVD-ROM-discs

Als u een DVD video-, DVD audio-, DVD-ROM- of vergelijkbare disc in dit apparaat laadt, zal het apparaat proberen deze disc op hoge snelheid af te spelen. Als u per ongeluk een dergelijke disc laadt, kan deze worden beschadigd, dus probeer deze niet te verwijderen voordat het ronddraaien is gestopt.

- Het is mogelijk dat dit apparaat kopieerbeveiligde CD's, dual discs of andere speciale CD's die niet conform de Red Book-standaard zijn gebrand, niet juist kan afspelen. Bij gebruik van speciale discs kan de werking en geluids-kwaliteit niet worden gegarandeerd. Als het afspelen van een speciale disc problemen oplevert, neem dan contact op met de leverancier van de disc.

CD-R/CD-RW-discs

Dit apparaat kan CD-R/CD-RW-discs afspelen die zijn opgenomen in Audio-CD-indeling (CD-DA) en CD-R-discs die audiobestanden in MP3- of WMA-indeling bevatten.

- Om een disc te kunnen afspelen die gemaakt is door een CD-recorder moet deze worden gefinaliseerd.

- Afspelen is wellicht niet mogelijk, afhankelijk van de kwaliteit van de disc en de conditie van de opname. Raadpleeg voor details de bedieningshandleidingen van het apparaat dat u gebruikt.

- Neem voor vragen over het werken met een CD-R- of CD-RW-disc rechtstreeks contact op met de leverancier van de disc.

Voorzorgsmaatregelen vóór gebruik

• Gebruik geen beschadigde discs, omdat deze schade kunnen toebrengen aan het apparaat.
• Plak geen etiketten of andere materialen op discs. Gebruik geen discs waarvan tape, stickers of andere materialen zijn verwijderd, omdat hierdoor kleverig materiaal op het oppervlak van de disc kan zijn achtergebleven. Vermijd ook discs met bijvoorbeeld lijm rondom de randen of met stickers. Bij gebruik van een dergelijke disc in dit apparaat kan de disc vast komen te zitten of het apparaat kan worden beschadigd.
• Gebruik bij het beschrijven van de labelzijde van de disc een watervaste viltstift. Bij gebruik van een balpen of andere pen met een harde punt kan de disc worden beschadigd, waardoor deze onspeelbaar wordt.
• Gebruik nooit in de handel verkrijgbare CD-stabilisators. Hierdoor kan de disc onspeelbaar worden of kan het apparaat worden beschadigd.

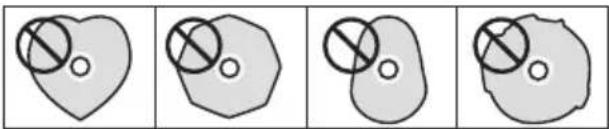

• Gebruik geen onregelmatig gevormde discs, zoals hartvormig of achtzijdig, omdat dergelijke discs het apparaat kunnen beschadigen.

- Verwijder een disc uit zijn hoesje door eerst in het midden van het hoesje te drukken en de disc voorzichtig aan de randen vast te houden. Raak de zijde van de disc niet aan waarop de data zijn gebrand (de zijde zonder label).

Opmerkingen over discs (vervolg)

Als een disc niet correct wil laden

Als een disc vast komt te zitten of op een andere manier moeilijk in het apparaat kan worden geplaatst, druk er dan niet met kracht tegen. Druk op de toets EJECT (▲), verwijder de disc en probeer deze opnieuw te plaatsen. (met kracht tegen een disc duwen kan het apparaat beschadigen.)

Discs opslaan

• Discs moeten in hun doosjes worden opgeslagen als deze niet worden gebruikt. Als dit niet gebeurt kunnen er krassen op komen of vervormingen ontstaan.
• Discs niet bewaren op plaatsen die zijn blootgesteld aan direct zonlicht, hoge temperaturen of hoge vochtigheidsgraad. Hierdoor kunnen discs vervormen of degenereren, waardoor ze onspeelbaar worden.
• CD-R- en CD-RW-discs zijn gevoeliger voor de effecten van hitte en ultraviolette straling dan gewone CD's. Bewaar ze daarom niet voor langere tijd op plaatsen in bijvoorbeeld direct zonlicht of in de buurt van apparatuur die warmte genereert.
• Reinig discs altijd, alvorens deze op te bergen. Als een verontreinigde disc niet wordt gereinigd kan dat resulteren in haperend of slecht geluid.

Discs reinigen

- Als de zijde van de disc waarop de data zijn gebrand (zijde zonder label) wordt verontreinigd met vingerafdrukken of vuil, maak deze dan schoon met een zachte doek en wrijf vanuit het midden naar de zijkanten.

- Gebruik nooit platenreiniger, antistatische behandelingen, verdelers of vergelijkbare chemicaliën om discs schoon te maken. Dergelijke chemicaliën kunnen het oppervlak van de disc beschadigen.

Opmerkingen over USB-flashgeheugens

Dit apparaat biedt ondersteuning voor USB-flashgeheugens.* *De USB-poorten op dit apparaat bieden alleen ondersteuning voor USB-flashgeheugens (ook wel bekend als "USB-sticks"). Normale vaste USB-schijven worden niet ondersteund.

• Bij USB-flashgeheugens wordt ondersteuning geboden voor FAT16- en FAT32-indelingen.
• Het apparaat biedt geen ondersteuning voor USB-hubs of apparaten met USB-hubfuncties. Sluit dergelijke apparaaten nooit aan op het apparaat.

LET OP

• Als de aangesloten media niet worden ondersteund, verschijnt de melding "Media Error!" in de display van het apparaat.
• Het apparaat kan geen audiobestanden afspelen als er gebruik is gemaakt van kopieerbeveiliging.
• Sluit geen computers aan op de USB-poorten van het apparaat.
  Audio van computers kan niet via de USB-poorten van dit apparaat worden ontvangen.
• Het apparaat kan mogelijk geen media gebruiken die in een USB-kaartlezer zijn geladen.
• Afhankelijk van het USB-flashgeheugen en de inhoud kan het lezen van de gegevens enige tijd in beslag nemen.
• Afhankelijk van het USB-flashgeheugen kan het apparaat mogelijk de gegevens niet juist lezen of de juiste voeding leveren.
• Denk er tijdens het gebruik van USB-flashgeheugens aan dat ons bedrijf niet aansprakelijk is voor verloren of gewijzigde gegevens, beschadigde USB-flashgeheugens of andere vormen van schade.
• Wij raden aan om gegevens op een USB-flashgeheugen te back-uppen alvorens ze in combinatie met dit apparaat te gebruiken.
• Dit apparaat biedt geen ondersteuning voor USB-flashgeheugens met beveiligingsfuncties.

Namen en functies van onderdelen (hoofdapparaat)

TEAC Φ/1 CD PLAYER/FM TUNER PD-301DAB A BCD EFGHIJ SOURCE

A Toets Standby/Aan ( ⏻/l )

Druk op deze toets om het apparaat in te schakelen en op standby te zetten. Als het apparaat is ingeschakeld gaat de ring rond de toets blauw branden.

- Als dit apparaat op standby staat wordt er stroom verbruikt. Daarom gebruiken we de term "standby" in plaats van "uit".

B USB-poort

Sluit een USB-flashgeheugen op het apparaat aan.

- Sluit de USB-poort van dit apparaat niet aan op een computer of een vergelijkbaar apparaat. Audio van computers kan niet via deze poort worden ingevoerd.

C Ontvanger afstandsbedieningssignalen

Hier worden signalen van de afstandsbediening ontvangen. Richt de afstandsbediening naar dit punt als u deze gebruikt.

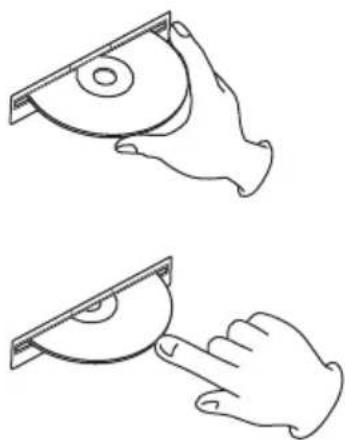

D Discsleuf

Plaats hier een disc. Nadat een disc gedeeltelijk is geplaatst, trekt het apparaat deze automatisch verder naar binnen.

E Display

Hiermee worden verschillende typen informatie weergegeven.

F Stoptoets (■)

Druk hierop tijdens afspelen om het afspelen te stoppen.

Als de ingangsbron DAB/FM is, wordt hiermee overgeschakeld tussen frequentie- en presetmodi.

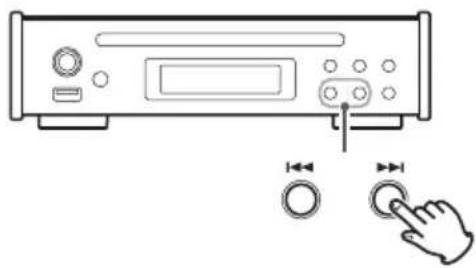

G Bladertoetsen (◄◄/►►)

Gebruik deze om naar de vorige of volgende track te bladeren. Druk tijdens afspelen op een van de toetsen en houd deze vast om achteruit/vooruit te zoeken.

H Toets Afspelen/Pauze (▶ /II)

Druk hierop in stop- of pauzemodus om afspelen te starten.

Gebruik deze toets om te pauzeren tijdens afspelen.

I Toets SOURCE

Selecteer de ingangsbron met deze toets.

J Toets Eject (▲)

Druk hierop om de disc gedeeltelijk uit te werpen. Houd de disc aan de randen vast en trek deze uit het de sleuf.

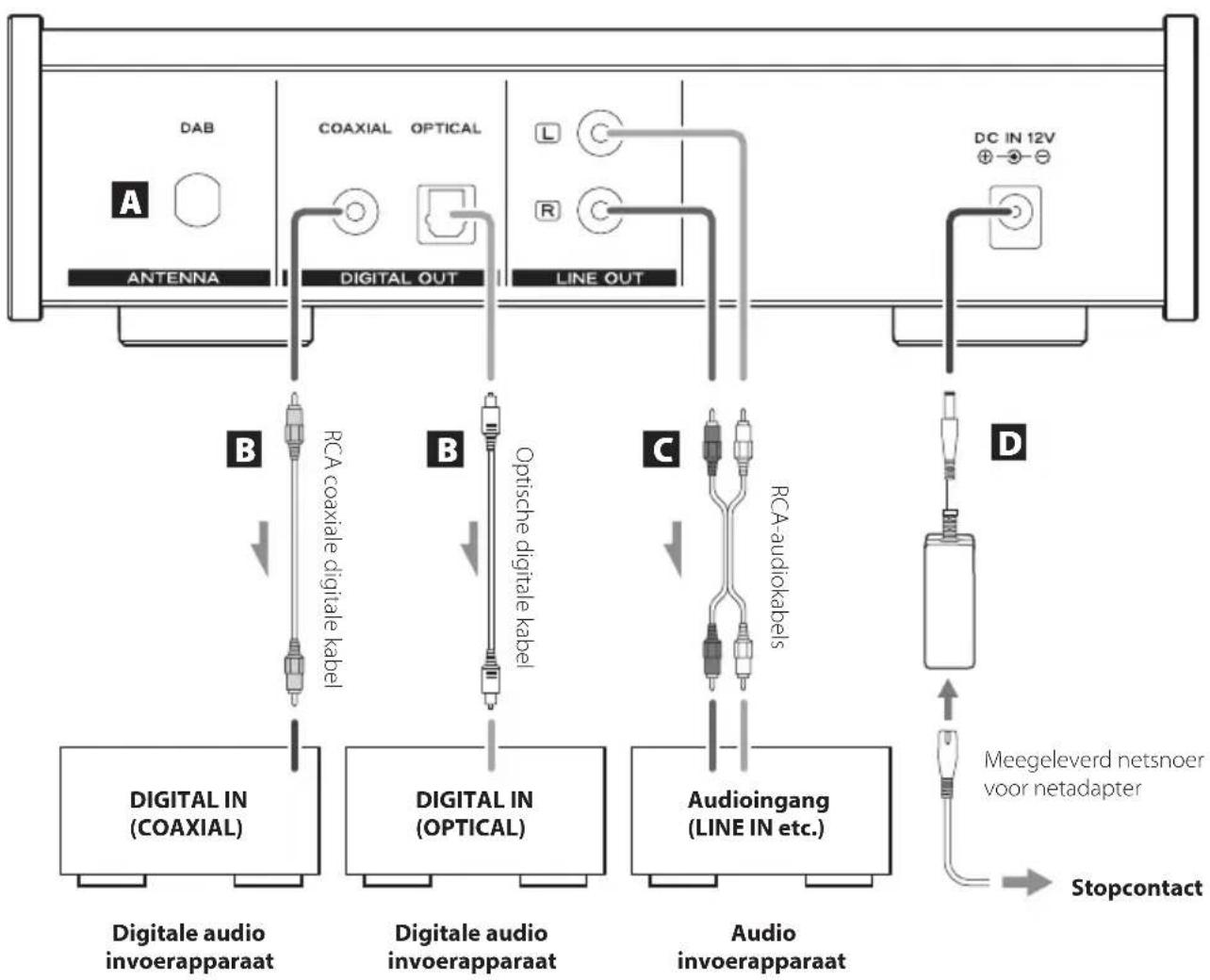

Als alle aansluitingen zijn gemaakt, steekt u de stekker van het netsnoer in het stopcontact.

• Lees eerst aandachtig de instructies bij alle apparaten die u met dit apparaat wilt gebruiken.
• Bundel geen aansluitkabels met netsnoeren. Dit kan ruis veroorzaken.
  ●Zorg dat alle pluggen goed vastzitten.


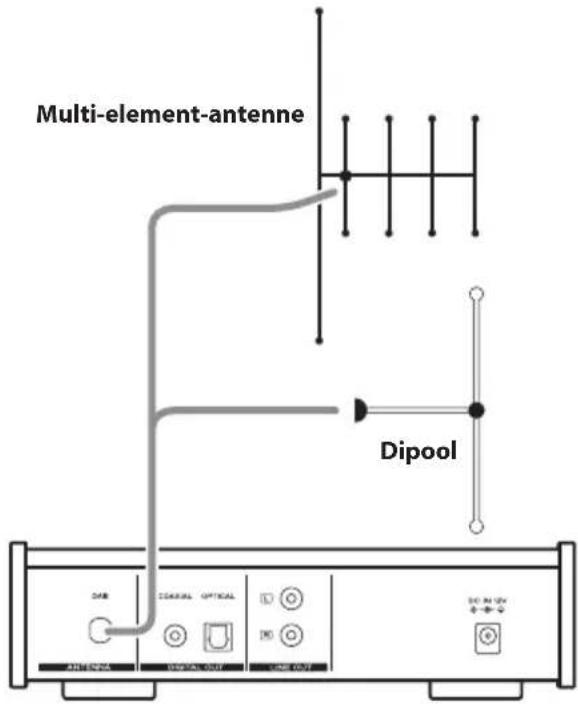

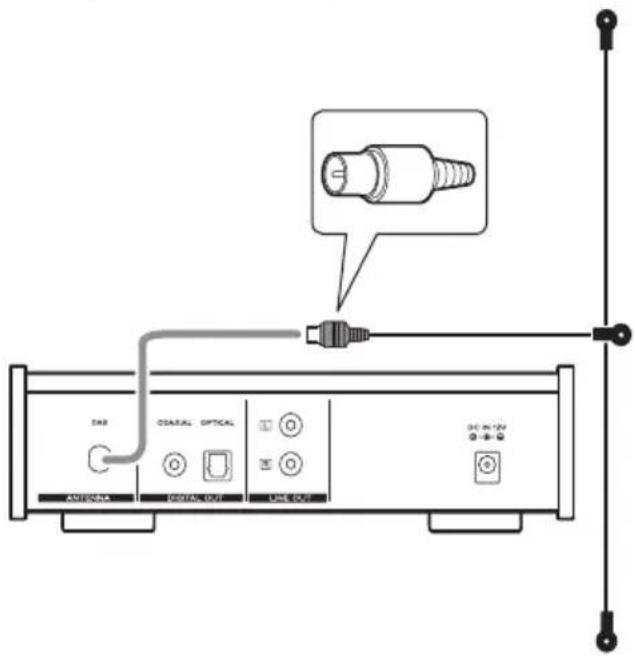

De DAB/FM-antenne aansluiten

A Aansluiting DAB/FM-antenne

Trek deze antenne uit bij een DAB/FM-uitzending en richt deze voor de beste ontvangst.

Pas de richting opnieuw aan als het apparaat is verplaatst.

Voor het verbinden van een DAB/FM-antenne, zie pagina 181.

Deze verzenden digitale audio. Sluit deze aan op de audio-ingangen van apparaten die digitale audio kunnen ontvangen.

COAXIAL: RCA coaxiale digitale kabel

OPTICAL: Optische digitale kabel (TOS)

C Analoge audiouitgangen

Deze verzenden 2 kanalen analoge audio. Sluit hier een stereoversterker of actieve speakers op aan.

Gebruik RCA-audiokabels voor de aansluitingen.

Sluit de R-aansluiting van dit apparaat aan op de rechter (R)-aansluiting (of vergelijkbare aansluiting) van de versterker; sluit de L-aansluiting van dit apparaat aan op de linker (L)-aansluiting (of vergelijkbare aansluiting) van de versterker.

D DC voedingsaansluiting (DC IN 12V)

Sluit nadat alle aansluitingen zijn voltooid de meegeleverde GPE015A-120125-D netvoeding aan op deze ingang en sluit het netsnoer van de netvoeding aan op de netvoeding.

Steek vervolgens het netsnoer van de netvoeding in het stopcontact.

Gebruik alleen het netsnoer dat bij dit apparaat wordt geleverd. Het gebruik van andere netsnoeren kan brand of elektrische schokken tot gevolg hebben Trek de stekker uit het stopcontact als u het apparaat voor langere tijd niet gebruikt.

Binnenantenne

Sluit de meegeleverde antenne aan op de antenneaansluitingen op het achterpaneel en verleng de antenne.

Hang de antenne in een raamkozijn, aan een wand of op een andere positie waar de ontvangst het best is.

Gebruik in een gebied waar DAB-signalen zwak zijn een DAB-buitenantenne.

De twee belangrijkste typen antenne zijn:

Multi-element-antenne Dipool

Namen en functies van onderdelen (afstandsbediening)

Als zowel het apparaat als de afstandsbediening toetsen hebben met dezelfde functies, zijn de instructies in deze handleiding slechts van toepassing op één set toetsen, maar kan de andere set op dezelfde manier worden gebruikt.

a Toets SOURCE

Selecteer de ingangsbron met deze toets.

b Stoptoets (■)

Druk hierop tijdens afspelen om het afspelen te stoppen.

C Toets Eject (▲)

Druk hierop om de disc gedeeltelijk uit te werpen. Houd de disc aan de randen vast en trek deze uit het de sleuf.

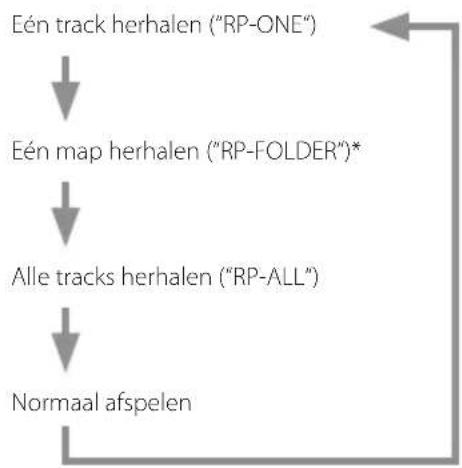

d Toets REPEAT

Gebruik dit voor herhaald afspelen.

e Schuiftoetsen(∧/∨)

Als de ingangsbron USB is en mapmodus is actief, worden hiermee mappen gekozen.

Als de ingangsbron DAB/FM is, worden hiermee pre-setnummers gekozen.

f Nummertoetsen

Wordt bijvoorbeeld gebruikt om tracks te kiezen en te programmeren.

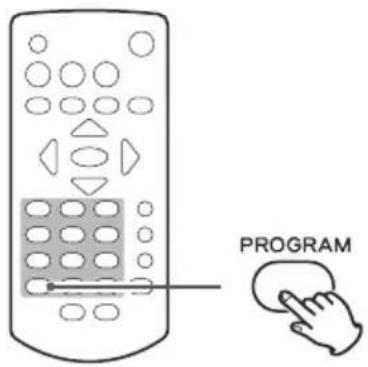

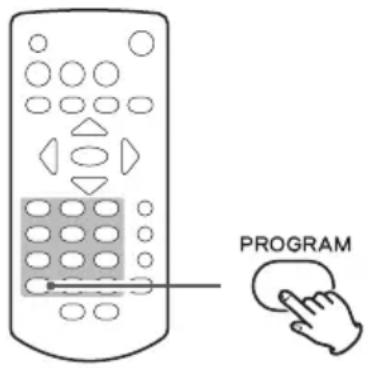

g Toets PROGRAM

Als de ingangsbron CD is, worden hiermee programma's afgespeeld.

Als de ingangsbron DAB/FM is, worden hiermee radio-stationspresets gekozen.

h Toets RDS/INFO

Gebruik deze toets in FM-modus om een RDS-modus te kiezen. Negeer "INFO" op de afstandsbediening. (INFO werkt niet op dit apparaat.)

i Toets Standby/Aan ( ⏻/I)

Druk op deze toets om het apparaat in te schakelen of op standby te zetten. Als het apparaat op ON staat, wordt de ring rondom de standby/on-toets van het hoofdapparaat blauw verlicht.

j Toets Afspelen/Pauze (▶ /II)

Druk hierop in stopmodus of pauze om afspelen voort te zetten.

Druk hierop tijdens het afspelen om te pauzeren.

k Zoek toetsen (◄◄/►►)

Als de ingangsbron CD/USB is, hierop drukken en vasthouden tijdens afspelen om vooruit/achteruit te zoeken.

Als de ingangsbron FM is, hierop drukken om automatische stationsselectie te starten.

Toets RANDOM

Gebruik dit voor willekeurig afspelen.

De afstandsbediening gebruiken

m Toets ENTER

Wordt gebruikt om te bevestigen na het invoeren van een tracknummer.

n Bladertoetsen (|◄◄/►►)

Richtingstoetsen (〈/〉)

Als de ingangsbron CD/USB is en bestandsmodus is ingeschakeld wordt hiermee naar de vorige of volgende track gebladerd.

Als de ingangsbron USB is en mapmodus is geactiveerd, worden hiermee bestanden gekozen.

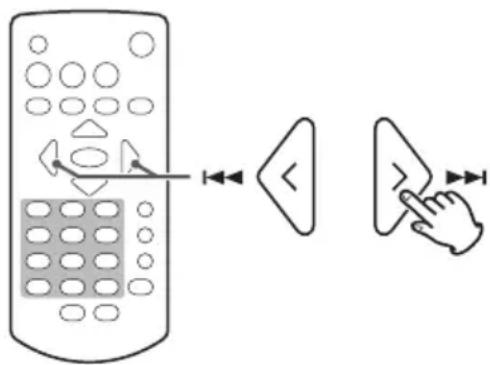

Als de ingangsbron FM is, wordt hiermee de ont- vangstfrequentie verhoogd of verlaagd. Minstens één seconde ingedrukt houden om automatisch stations te laten kiezen.

Als de ingangsbron DAB is, hierop drukken om automatische stationsselectie te starten.

Toets DISPLAY

Druk hierop om te wijzigen wat in de display wordt weergegeven.

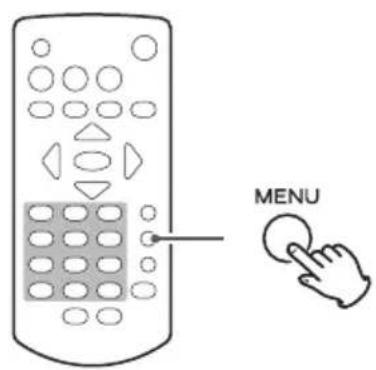

p Toets MENU

Hiermee wordt de instellingsmodus geactiveerd.

q Toets FM MODE

Gebruik bij een FM-uitzending deze schakelaar om tussen mono en stereo om te schakelen.

r Toets DIMMER

Hiermee wordt de helderheid van de display aangepast.

S Toets CLEAR

Wordt gebruikt om geprogrammeerde tracks te wissen.

t Toets PTY

Deze wordt gebruikt om stations op programmatype te zoeken (PTY).

Voorzorgsmaatregelen vóór gebruik

Aerkeerd gebruik van batterijen kan leiden tot scheuren of lekken met brand, letsel of verontreiniging van nabijgelegen onderdelen als gevolg. Lees de voorzorgsmaatregelen op pagina 173 zorgvuldig en neem deze in acht.

- Richt de afstandsbediening bij gebruik op de ontvanger van de afstandsbedieningssignalen op het hoofdapparaat, binnen een afstand van 5 m. Plaats geen obstakels tussen het hoofdapparaat en de afstandsbediening.

- Als de ontvanger van de afstandsbediening op het hoofdapparaat wordt blootgesteld aan zonlicht of ander helder licht, kan de afstandsbediening eventueel niet werken. Verplaats in dat geval het hoofdapparaat.

- Let op: het gebruik van deze afstandsbediening kan ook onbedoeld andere apparaten in werking stellen, die met infrarode straling kunnen worden bediend.

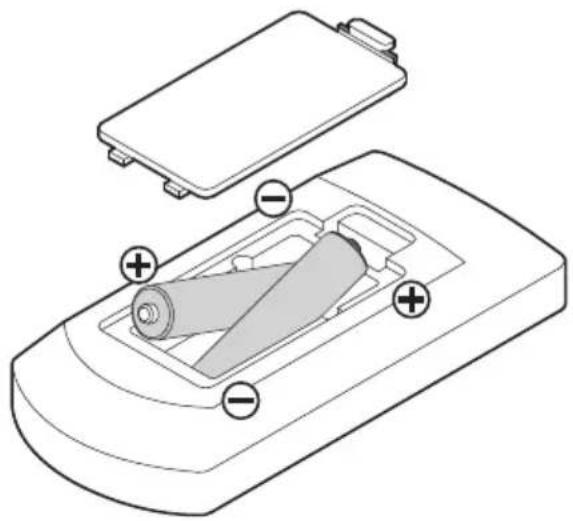

Batterijen installeren

Verwijder de klep van de achterkant van de afstandsbedie- ning en plaats 2 AAA-batterijen in het vak, volgens de ⊕ en ⊖ aanduidingen. Plaats de klep weer terug.

Wanneer moeten de batterijen worden vervangen

Als het werkingsbereik van de afstandsbediening vermindert beginnen de batterijen leeg te raken. Vervang in dat geval de batterijen door nieuwe.

Verwijder de gebruikte batterijen volgens de instructies op de behuizing of de lokale verordeningen.

Basisbediening

De ingangsbron selecteren

1 Druk op de toets Standby/Aan ( ⏻/l ) om het apparaat in te schakelen.

Als het apparaat is ingeschakeld gaat de ring rond de toets blauw branden.

LET OP

Zet om luide geluiden te voorkomen de versterker als laatste aan.

2 Druk op de toets SOURCE om de ingangsbron te selecteren.

Druk herhaaldelijk op de toets SOURCE om in de onderstaande volgorde door de ingangen te bladeren.

0/1

SOURCE

Een CD afspelen

1 Houd de disk vast aan de zijkanten met de labelzijde naar boven en plaats deze gedeeltelijk in het apparaat.

2 Duw de disc verder naar binnen tot deze verdwijnt. De disc wordt automatisch in de sleuf getrokken.

Als een disc vast komt te zitten of op een andere manier moeilijk in het apparaat kan worden geplaatst, druk er dan niet met kracht tegen. Druk op de toets EJECT (▲), verwijder de disc en probeer deze opnieuw te plaatsen. (Met kracht tegen een disc duwen kan het apparaat beschadigen.)

- De ingangsbron wordt op CD geschakeld (tenzij USB afspelen actief is).

3 Druk op de toets Afspelen/Pauze (▶ /II).

Bestanden afspelen van een USB-flash- geheugen

1 Sluit een USB-flashgeheugen aan op de USB-poort.
2 Gebruik de bladertoetsen (|◄◄/►►|) om een track te kiezen.
3 Druk op de toets Afspelen/Pauze (► /II).

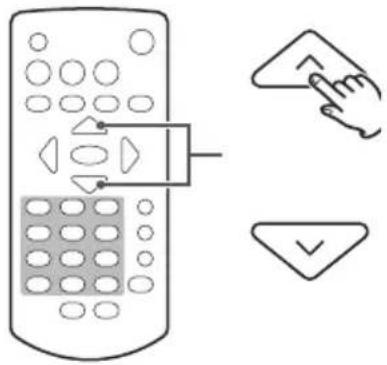

Gebruik de schuiftoetsen op de afstandsbediening (^^/√) toetsen om presetstations te kiezen.

Als de huidige presetstations niet overeenkomen met de stations in uw regio, volg dan de instructies in "Presets automatisch instellen" op pagina 196.

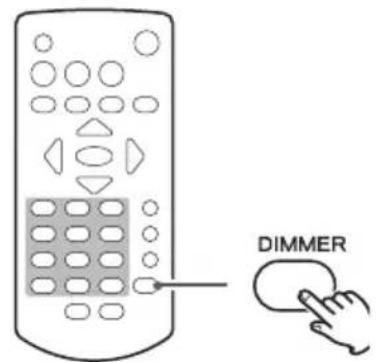

Druk op de toets DIMMER op de afstandsbediening om als volgt door de display helderheidsniveaus te bladeren.

DIMMER

De naam van de ingangsbron verschijnt links boven in de display.

Druk op de toets DISPLAY om de in de display weergegeven informatie te wijzigen.

- De onderstaande displayinhoud is een voorbeeld.

Audio-CD

Gestopt

Naam ingangsbron Status CD STOP 08 60:43 Totaal aantal tracks

Totale afspeeltijd (minuten/seconden)

Afspelen

Resterende afspeeltijd (minuten/seconden)

Disc/USB-flashgeheugen met audiobestanden

De volgende voorbeelden zijn van toepassing op het gebruik met een USB-flashgeheugen.

Gestopt

Naam ingangsbron Status USB 126 STOP ---:--- Totaal aantal bestanden

Afspelen

• Een maximum van 62 tekens, inclusief de header, voor mapnaam, bestandsnaam en ID3-tags (titel, artiest, album).

DAB-display

Beluisteren van bestanden op een CD of een USB-flashgeheugen

De bestandsindelingen die kunnen worden afgespeeld van de verschillende typen media zijn als volgt.

CD: CD-DA (audio CD), MP3, WMA

USB: WAV, MP3, WMA, AAC

Afspelen starten

Druk op de toets Afspelen/Pauze (▶/II).

Tijdens afspelen verschijnt PLAY in de bovenste regel van de display.

Afspelen pauzeren

Druk op de toets Afspelen/Pauze (▶/Ⅲ) om het afspelen te stoppen.

Druk nogmaals op de toets Afspelen/Pauze (▶/Ⅲ) om afspelen te hervatten vanaf de plaats waar werd gepauzeerd.

Tijdens pauze verschijnt PAUSE in de bovenste regel van de display.

Afspelen stoppen

Druk op de stoptoets (■) om het afspelen te stoppen.

Een disc uitwerpen

Druk als het afspelen is gestopt op de toets Eject (▲).

De disc wordt gedeeltelijk uitgeworpen. Houd de disc aan de randen vast en trek deze uit het de sleuf.

Bladeren om naar een track te zoeken

Druk op een bladertoets (1◄◄/►►) om naar de vorige of volgende track te bladeren.

• Druk tijdens afspelen één keer op de toets ◀◀◀ om naar het begin van de huidige track te gaan. Druk meerdere keren op de toets ◀◀◀ als u een eerdere track wilt afspelen.
• Tijdens geprogrammeerd afspelen worden tracks afgespeeld die eerder of later in het programma zijn geprogrammeerd.

Naar een deel van een track zoeken

Druk op een van de bladertoetsen (1-1/1) en houd deze vast om achteruit/vooruit te zoeken. Laat de toets los als u het gewenste deel heeft gevonden.

Druk op een zoektoets (◀◀/▶▶) op de afstandsbediening om achteruit/vooruit te zoeken. Laat de toets los als u het gewenste deel heeft gevonden.

Direct afspelen met tracknummers (alleen audio-CD)

Naast het gebruik van de bladertoetsen (I◄◄/►►I) om tracks te selecteren kan een track ook worden ingevoerd met een nummer en direct worden afgespeeld.

Tijdens afspelen of stopmodus kunt u de nummertoetsen van de afstandsbediening gebruiken om een nummer van een track te kiezen.

- Tijdens geprogrammeerd of willekeurig afspelen kunnen de nummertoetsen niet worden gebruikt om tracks te kiezen.

CD/USB-tracks kiezen en afspelen

Tracks op CD's kiezen in bestandsmodus.

Tracks op USB-flashgeheugens kiezen in bestands- of mapmodus.

- Zie "USB Mode (USB-modus)" op pagina 202 voor het instellen van de modus. Als de ingangsbron USB is, kan om de modus te wijzigen ook de stoptoets (■) worden vastgehouden.

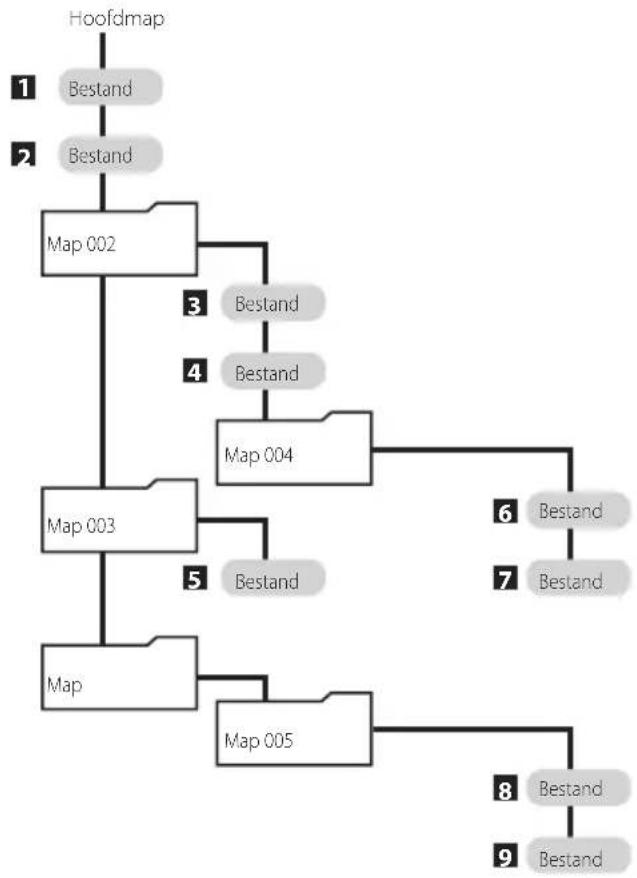

Bestandsmodus

U kunt bestanden in deze modus selecteren, waarbij alle mappen gelijk worden behandeld.

Voorbeeld: tracknummer 7 invoeren

Voorbeeld: tracknummer 23 invoeren

2 3

Bestanden kiezen

1 - 9 is de afspeelvolgorde van de bestanden als een CD wordt geladen of als er een USB-flashgeheugen is aangesloten.

Beluisteren van bestanden op een CD of een USB-flashgeheugen (vervolg)

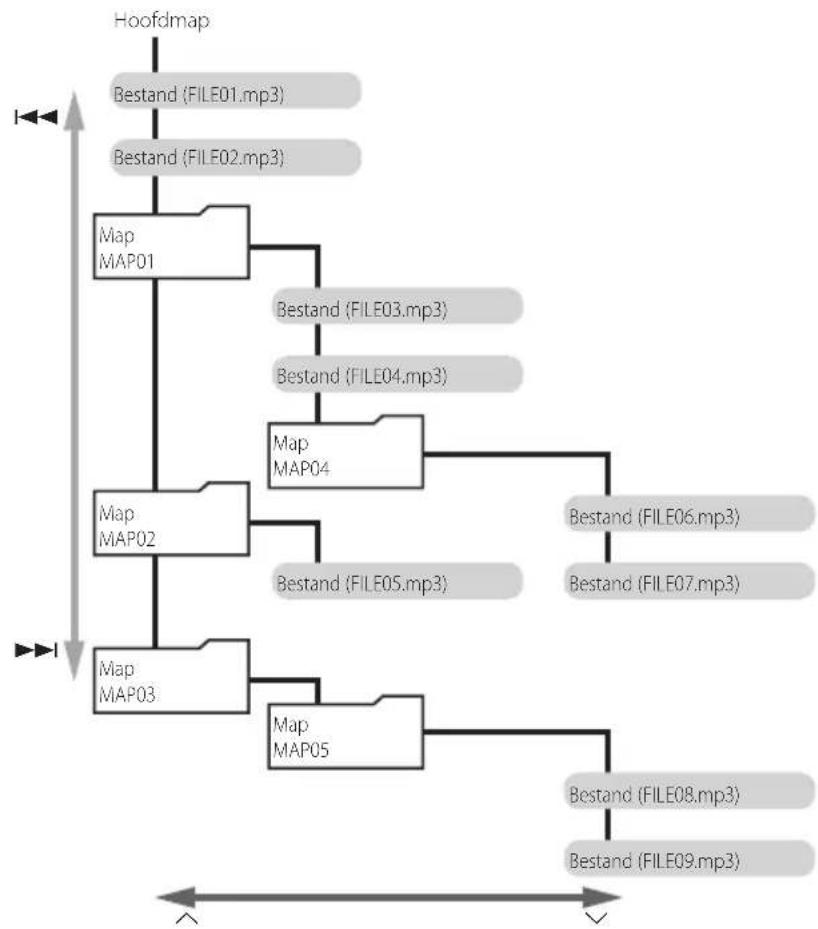

Mapmodus

U kunt bestanden en mappen selecteren de maphiërarchie.

In mapmodus verschijnt het mappictogram rechts onderin de display.

Het mappictogram ☐verschijnt voor de mapnaam.

Van map wisselen

Bestanden en mappen selecteren

Bedieningsvoorbeelden mapmodus

- Deze voorbeelden maken gebruik van de bestands/mappenstructuur zoals die op de vorige pagina wordt weergegeven.

OPMERKING

Als de ingangsbron naar USB wordt omgeschakeld, wordt de bestandsnaam niet weergegeven, maar wordt bestand FILE01.mp3 geselecteerd.

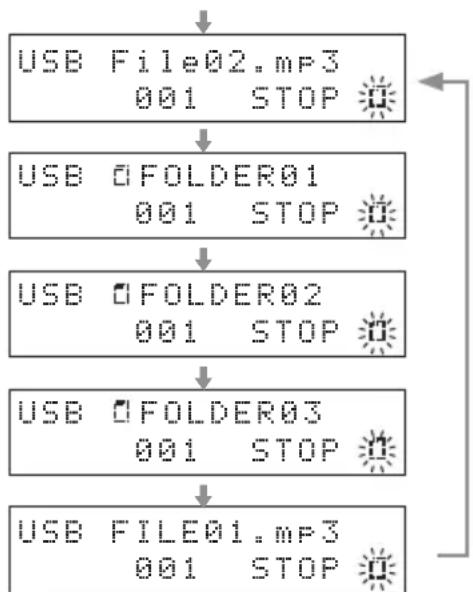

Bestanden/mappen op hetzelfde niveau kiezen

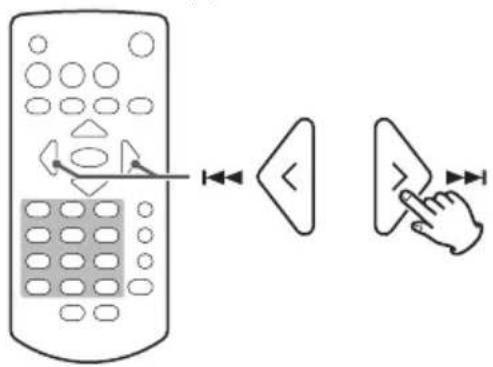

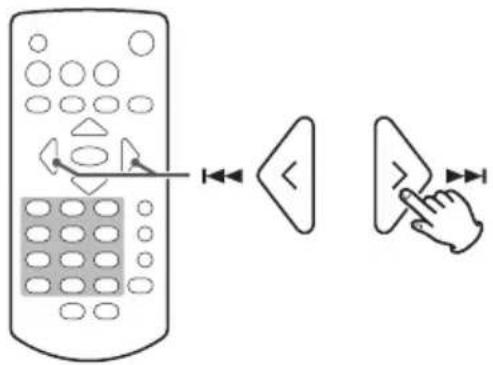

Druk op de bladertoets (▶▶▶) om bestanden en mappen te kiezen, zoals weergegeven in de onderstaande illustraties. Druk op de bladertoets (I◀◀) om ze in omgekeerde volgorde te selecteren.

- De weergegeven displayinhoud dient als voorbeeld.

USB MP3 001 STOP 0

Nummer van bestand in geselecteerdemap

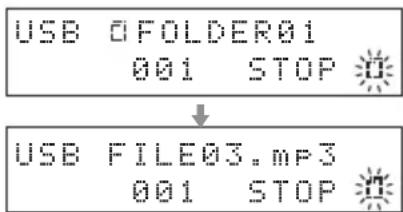

Het mapniveau wijzigen

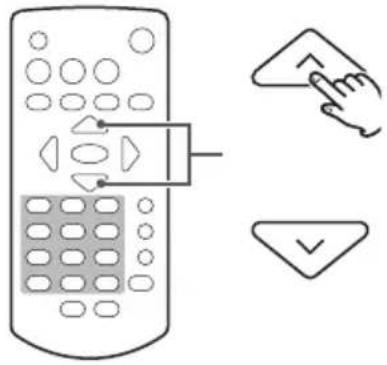

Kies een map en druk op de schuiftoets (√) of de toets ENTER om de bestanden/mappen in de huidige map te tonen.

Druk op de schuiftoets (∧) om één niveau omhoog te gaan en de bestanden/mappen in die map te tonen.

USB 0FOLDER01 001 STOP ↓ USB FILE03.mp3 001 STOP

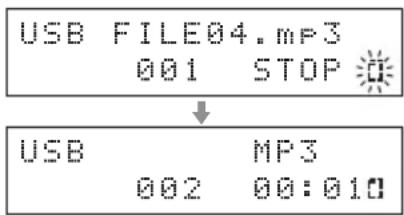

Afspelen starten

Als er een bestand op de bovenste regel wordt weergegeven, druk dan op de schuiftoets (√) of de toets ENTER om dat bestand te selecteren en af te spelen.

USB FILE04.mp3 001 STOP ↓ USB MP3 002 00:010

OPMERKING

• Het mappictogram knippert als er een bestand/map is geselecteerd.

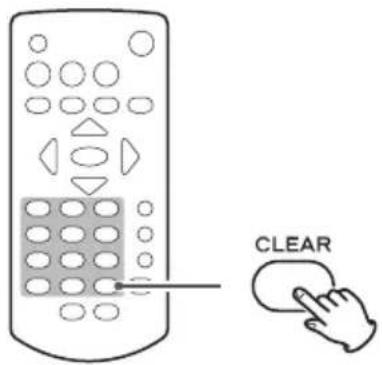

• Druk op de toets CLEAR om bestands/mappenselectie te annuleren.

Bladermodus

Houd in mapmodus de toets ENTER 5 seconden vast om de bladermodus te activeren. Aan het eind van de bovenste regel verschijnt "S".

Voorbeeld van weergave in bladermodus

In deze modus selecteren de bladertoetsen (I◄◄/►►I) geen bestanden. In plaats daarvan kunnen ze worden gebruikt om te bladeren, zodat afspelen mogelijk is zonder op de toets ENTER te drukken.

Houd de toets ENTER 5 seconden vast om terug te gaan naar de gewone mapmodus. (De "S" verdwijnt.)

OPMERKING

- Het bestandsnummer is het nummer van een bestand in de geselecteerde map.

Beluisteren van bestanden op een CD of een USB-flashgeheugen (vervolg)

Herhaald afspelen

Elke keer als u de toets REPEAT indrukt, verandert de herhalingsmodus zoals op de illustratie rechts wordt weergegeven.

●Tijdens programma afspelen is herhaald afspelen is niet mogelijk.
- Dit kan niet tegelijk met willekeurig afspelen worden gebruikt.
*“RP-FOLDER” verschijnt alleen als USB mapmodus actief is.

Willekeurig afspelen

Druk op de toets RANDOM om willekeurig afspelen uit te schakelen. Als deze is ingeschakeld worden de tracks op de disc in willekeurige volgorde afgespeeld.

Afspelen stopt niet tot u op de stoptoets (■) drukt.

- Dit kan niet tegelijk met herhaald afspelen worden gebruikt.

Geprogrammeerd afspelen

Programma afspelen is alleen mogelijk met Audio-CD's.

Geprogrammeerd afspelen gebruiken

1 Druk op de toets PROGRAM.

MEM en het tracknummer knipperen.

Voorbeeld display

CD MEM STOP 01 P-01 Tracknummer Programmanummer

●Druk hierop in stopmodus.

2 Druk op de bladertoetsen (|◄◄/►►|) of nummertoetsen om een track te kiezen die u wilt toevoegen en druk op de toets PROGRAM.

Voeg alle tracks toe die u wilt programmeren.

- Als er gedurende 20 seconden geen handelingen worden uitgevoerd, wordt het programma geannuleerd.

3 Druk op de toets Afspelen/Pauze (► /II) om het afspelen van het programma te starten.

PROGRAM

Het programma controleren en wijzigen

1 Druk twee keer op de toets PROGRAM.

MEM en het programmanummer knipperen.

2 Gebruik de bladertoetsen (|◀◀/▶▶|) om het programmanummer te wijzigen en de programmanummers te controleren.

Het programma wijzigen

1. Toon de track die u wilt wijzigen.
2. Druk op de toets PROGRAM.
3. Selecteer een track en druk op de toets PROGRAM om deze in plaats van de oorspronkelijke track aan het programma toe te voegen.

Een track van het programma verwijderen

1. Toon de track die u wilt verwijderen.
2. Druk op de toets CLEAR.

3 Druk op de toets Afspelen/Pauze (▶ / II) om het afspelen van het programma te starten.

PROGRAM

PROGRAM

Tracks toevoegen aan het programma

1 Druk op de toets PROGRAM.

MEM en het programmanummer knipperen.

2 Selecteer een track en druk op de toets PROGRAM om deze aan het programma toe te voegen.

Herhaal dit om eventueel meer tracks toe te voegen.

3 Druk op de toets Afspelen/Pauze (► / II) om het afspelen van het programma te starten.

Beluisteren van bestanden op een CD of een USB-flashgeheugen (vervolg)

Alle tracks uit het programma verwijderen

1 Houd in stopmodus de toets CLEAR vast.
2 Als "Program clear?" verschijnt, druk dan op de toets ENTER om alle tracks uit het programma te verwijderen.

Druk op de stoptoets (■) of de toets CLEAR om het proces te stoppen.

Eén van de volgende handelingen wist ook alle tracks uit het programma.

• De disc uitwerpen
• Op de toets Standby/Aan (⏻/l) van het apparaat drukken om het in standby-modus te zetten

CLEAR

ENTER

FM-modus

Druk op de toets FM MODE om tussen stereo en mono ontvangst om te schakelen.

Stereo

Stereo FM-uitzendingen in stereo ontvangen.

- Als de ontvangst slecht is, schakel dan over naar Mono.

Mono

FM-uitzendingen in mono ontvangen. Gebruik deze modus als de ont- vangst van een FM stereo-uitzending slecht is. Het geluid wordt mono, maar de ruis wordt ook onderdrukt, waardoor het geluid beter wordt.

Voorbeeld display

FM-modus FM STEREO 107.90MHz

De ontvangstfrequentie wijzigen

Als er een presetnummer wordt weergegeven, druk dan op de stoptoets (■) om de frequentieselectiemodus in te schakelen.

De ontvangstfrequentie verhogen

Druk op de richtingstoets (>) om de ontvangstfrequentie één stap te verhogen.

Druk op de zoektoets (▶▶) om automatisch naar hogere frequenties te zoeken.

Druk op de richtingstoets (〈) om de ontvangstfrequentie één stap te verlagen.

Druk op de zoektoets (◀◀) om automatisch naar lagere frequenties te zoeken.

De frequentie van het hoofdapparaat wijzigen

Druk op de stoptoets (■) en gebruik de bladertoetsen (◄◄/►►) in frequentieselectiemodus (presetnummer wordt niet weergegeven).

Gebruik als er een presetnummer verschijnt de bladertoetsen (I◄◄/►►I) om het presetnummer te wijzigen.

De FM-radio beluisteren (vervolg)

Presets uitzendstations

Dit apparaat kan maximaal 20 FM stationspresets opslaan.

Presets automatisch instellen

Houd de toets PROGRAM op de afstandsbediening vast.

Het apparaat zoekt automatisch naar radiostations en plaatst deze in volgorde, beginnend met preset 01 (P01). Het apparaat stopt automatisch met het toevoegen van presets als er 20 zijn toegevoegd, of als het ontvangstfrequentiegebied volledig is doorzocht.

Presets handmatig instellen

1 Stem af op het station dat u als preset wilt toevoegen.
2 Druk op de toets PROGRAM.
3 Selecteer met de richtingstoetsen ( / ) het preset-nummer en druk op de toets ENTER.

PROGRAM

FM P03 82.5MHz

Presetnummer

Het Radio Data System (RDS) is een uitzenddienst die het mogelijk maakt voor stations om extra informatie toe te voegen aan het signaal van reguliere radioprogramma's.

1 Afstemmen op een FM RDS-station (zie pagina 195).

2 Druk op de toets RDS op de afstandsbediening.

Indrukken van de toets RDS bladert als volgt door de RDS-modi:

Programmaservice (PS)

Als u programmaservice kiest, knippert "PS" rechts van "FM", waarna de naam van de programmaservice of de naam van het station wordt weergegeven. Als er geen programmadienstgegevens beschikbaar zijn wordt de frequentie weergegeven.

Als u programmatype RDS kiest, verschijnt "PTY" rechts van "FM", waarna het programmatype wordt weergegeven.

RDS Radiotekst (RT)

Als u RDS Radiotekst kiest, verschijnt "RT" rechts van "FM" en vervolgens wordt informatie van het station weergegeven die uit maximaal 64 tekens bestaat.

U kunt stations zoeken op programmatype. Deze functie is alleen beschikbaar via de RDS-diensten van FM-stations in Europa.

1 Druk op de toets PTY.

"PTY SEARCH" verschijnt in de display.

2 Gebruik de richtingstoetsen (​/〉) om het gewenste programma te kiezen.

U kunt uit 31 programmatypen kiezen (PTY).

3 Druk op de toets ENTER.

Het apparaat begint met zoeken.

- Zodra het programmatype dat u heeft gekozen is gevonden, stopt het zoeken en wordt het programmatype in de display weergegeven.

- Als er geen overeenkomstig programmatype wordt gevonden tijdens PTY-zoeken, stopt het zoeken bij de frequentie die was ingesteld voordat de zoekactie begon.

- Als u wilt stoppen met zoeken, druk dan op de toets PTY.

Korte aankondigingen, evenementen, publieke opinie, rapportages en actuele situaties.

AFFAIRS:

Suggesties, waaronder praktische aankondigingen anders dan nieuws, documenten, discussies en analyses.

INFO:

Nuttige en naslaginformatie, zoals weersverwachtingen, koopgidsen en medisch advies.

SPORT:

Sport-gerelateerde programma's.

EDUCATE:

Educatieve en culturele informatie.

DRAMA:

Alle soorten radioconcerten en dramaseries

CULTURE:

Alle aspecten van nationale of lokale cultuur, waaronder religieuze evenementen, filosofie, sociale wetenschappen, taal en theater.

SCIENCE:

Programma's over natuurwetenschappen en technologie.

VARIED:

Populaire programma's zoals quizzen, shownieuws, interviews, comedy en satire.

POP M:

Programma's met commerciële en populaire songs, inclusief goed verkopende volumes etc.

ROCK M:

Moderne muziek, meestal gecomponeerd en uitgevoerd door een jonge musici.

EASY M:

Populaire muziek die meestal korter duurt dan 5 minuten.

LIGHT M:

Klassieke muziek, instrumentale muziek, koor en lichte muziek voor een groot publiek.

CLASSICS:

Orkestmuziek, waaronder grote opera's en symfonieën, kamermuziek etc.

OTHER M:

Andere muziekstijlen, waaronder rhythm & blues en reggae.

WEATHER:

Weerberichten en weersverwachtingen.

FINANCE:

Financiële verslagen, commercie en handel.

CHILDREN:

Kinderprogramma's.

SOCIAL:

Sociale onderwerpen.

RELIGION:

Religieuze programma's.

PHONE IN:

Programma's waarin het publiek per telefoon kan reageren.

TRAVEL:

Reisverslagen.

LEISURE:

Programma's over recreatieactiviteiten.

JAZZ:

Jazzmuziek.

COUNTRY:

Countrymuziek.

NATION M:

Nationale muziek.

OLDIES:

Uit de zogenaamde gouden tijden van populaire muziek.

FOLK M:

Folkmuziek.

DOCUMENT:

Documentaires.

TEST:

Uitzending bij het testen van apparatuur of ontvangers voor nooduitzendingen. Niet geschikt voor zoeken of dynamisch overschakelen voor consumentenontvangers.

ALARM!

Een programma met kennisgevingen over noodsituaties en natuurrampen.

De DAB-tuner instellen

De eerste keer dat u naar de DAB-radio luistert wordt er een scan uitgevoerd naar DAB-stations en een stationlijst samengesteld.

Het apparaat scant op uitzendingsdiensten in de regio en voegt deze toe aan de stationlijst zodra ze zijn gevonden.

Naar de DAB-radio luisteren

1 Druk op de toets SOURCE om "DAB" te kiezen.

Als het scanproces is voltooid, verschijnt het DLS (Dynamic Label Segment) op de tweede regel van de display.

2 Kies met de richtingstoets > het station dat u wilt beluisteren.

De DAB-display instellen

U kunt tijdens het beluisteren van DAB wijzigen wat op de tweede regel van de display wordt weergegeven.

Elke keer als u de toets DISPLAY indrukt, verandert de weergegeven informatie zoals op de illustratie rechts wordt weergegeven.

DLS-bericht

Het Dynamic Label Segment (DLS) is een verschuivend tekstlabel dat door het radiostation wordt uitgezonden. Dit kan bestaan uit informatie over muziektitels of gegevens over het program of station.

Programmatype

Dit is een beschrijving van het type muziekuitzending door het radiostation, zoals pop, rock of klassieke muziek.

Naam ensemble

Hier wordt de naam van het ensemble weergegeven dat het programma uitzendt.

Kanaal en frequentie

Hier wordt het station en de frequentie van de uitzending weergegeven die momenteel beluisterd wordt.

Bitrate

Dit is de bitrate en geluidsmodus van de uitzending die momenteel wordt ontvangen.

Datum en tijd

Hier wordt de huidige datum en tijd weergegeven.

Signaalsterkte

Wordt gebruikt om de signaalsterkte van het huidige station te controleren.

De DAB-tuner gebruiken (velvolg)

Het DAB-menu gebruiken

Gebruik het DAB-menu om in DAB-modus verschillende functies te openen.

1 Druk in DAB-modus op de toets MENU op de afstandsbediening.
2 Selecteer het gewenste menuonderdeel met de richtingstoetsen ( / ) en druk op de toets ENTER.

Het apparaat scant de banden van 10A tot 13F en voegt de gevonden stations toe aan de stationlijst.

Druk op de toets ENTER om het scannen te starten.

Het apparaat scant de banden van 5A tot 13F en voegt de gevonden stations toe aan de stationlijst.

Druk op de toets ENTER om het scannen te starten.

Met deze optie kunt u handmatig op een station afstemmen en ziet u direct de sterkte van het signaal en of dit verandert. Dit is handig als u een antenne wilt aanpassen of plaatsen voor een betere ontvangst.

DAB Manual Tune 7A 188.928MHz

Gebruik de richtingstoetsen ( / ) om het gewenste station te kiezen, en druk op te toets ENTER om de signaalsterkte van dat station weer te geven.

DAB Manual Tune
====

- Druk nogmaals op de toets ENTER om terug te gaan naar de normale display.

MENU

Gebruik deze optie om de Dynamic Range Control (DRC)-waarde in te stellen die moet worden toegepast op de ontvangen uitzendingen. DRC wordt gebruikt om de verschillen in geluidsvolume tussen verschillende stations te nivelleren en wordt soms ook gebruikt door het station zelf. Bij popmuziek moet waarschijnlijk een hogere dosis DRC worden toegepast, die zorgt voor het luisteren op hoger geluidsvolume, terwijl bij klassieke muziek waarschijnlijk geen DRC wordt toegepast om het volledige dynamisch bereik van de bron intact te laten.

- Een van de volgende drie DRC-instellingen kan worden geselecteerd: off, low, high.

Als dit is ingesteld op "high" wordt de DRC van de uitzending gebruikt. Als dit is ingesteld op "low" wordt slechts de helft van de DRC-waarde van de uitzending gebruikt. Als dit is ingesteld op "off" wordt er geen DRC toegepast.

DAB DRCsetting < DRC OFF >

Presets uitzendstations

Dit apparaat kan maximaal 20 DAB stationspresets opslaan.

Presets handmatig instellen

1 Stem af op het station dat u als preset wilt toevoegen.
2 Druk op de toets PROGRAM.
3 Selecteer met de richtingstoetsen (​​​) het preset-nummer en druk op de toets ENTER.

Presets kiezen

Gebruik de schuiftoetsen op de afstandsbediening (^^/√) toetsen om presetstations te kiezen.

OPMERKING

• Er is geen automatische presetfunctie.
• Door het gebruik van lokale of volledige scan worden bestaande presets gewist.
  Het eerste zender gevonden met behulp van lokale of volledige scan wordt automatisch toegevoegd aan P01.

- Lege presets worden overgeslagen en kunnen niet worden geselecteerd.

In het volgende voorbeeld zenders zijn opgeslagen in P01, P05, P06 en P08, terwijl P02-04 en P07 zijn leeg.

1 Druk op de toets MENU.
2 Gebruik de richtingstoetsen (</>) om het onderdeel te selecteren die u wilt instellen en druk op de toets ENTER.

Druk op de toets ▶▶▶ om door de volgende onderdelen te bladeren.

Druk op de toets ◀◀◀ om door deze onderdelen in omgekeerde volgorde te bladeren.

3 Gebruik de richtingstoetsen (​/〉) om de instelling te wijzigen en druk op de toets ENTER om de wijziging te bevestigen.

Na bevestigen verschijnt het vorige scherm.

- Druk in plaats daarvan op de toets MENU om de instellingswijziging te annuleren.

Instellen van de automatische energiebeheerfunctie (APS Setting)

- Na levering uit de fabriek staat de automatische energiebeheerfunctie op OFF in modellen voor de VS en Canada en op ON voor modellen voor Europa.

ON

Als de ingangsbron CD/USB is, schakelt het apparaat op standby als afspe- len gedurende 30 minuten wordt gestopt.

OFF

Het apparaat schakelt niet automatisch op standby.

USB Mode (USB-modus)

- Dit is bij levering uit de fabriek ingesteld op File (bestandsmodus).

File (bestandsmodus)

Selecteer bestanden, waarbij alle mappen gelijk worden behandeld.

Folder (mapmodus)

Selecteer bestanden en mappen via de maphiërarchie.

Voorbeeld display

Voorbeeld display

De instelling voor automatische energiespaarstand verschijnt als het apparaat wordt ingeschakeld.

Voorbeeld display

TEAC PD-301 APS ON

Voorbeeld display

CD Auto Start

- Bij aflevering vanaf de fabriek is dit ingesteld op Stop (OFF).

Stop (OFF)

Als er een CD wordt geplaatst begint deze niet automatisch af te spelen.

Playback (ON)

Als er een CD wordt geplaatst en de bron is ingesteld op CD, start het afspelen automatisch.

Information

Dit geeft de huidige firmware-versie weer.

Voorbeeld display

CD Auto Start
< Stop(OFF) >

Voorbeeld display

Information
Ver 1.00

Problemen oplossen

Algemeen

Het apparaat gaat niet aan.

(De LED van de toets Standby/Aan ( ⏻/l) brandt niet.)

→Controleer of het netsnoer volledig in het stopcontact is gestoken. Als het stopcontact kan worden in- of uitgeschakeld, controleer dan of het stopcontact is ingeschakeld.

→ Verbind een ander elektrisch apparaat met het stopcontact om te controleren of er stroom op staat.

Afstandsbediening werkt niet.

→Richt de afstandsbediening op het frontpaneel van het apparaat vanaf een afstand van minder dan 5 m.

De afstandsbediening werkt niet als er zich een obstakkel tussen de afstandsbediening en het apparaat bevindt. Probeer in dit geval de positie te veranderen.

→Vervang beide batterijen als deze leeg zijn.

Een televisie of ander apparaat vertoont fouten.

→ Sommige televisies die in staat zijn signalen van draadloze afstandsbediening te ontvangen kunnen fouten vertonen door de afstandsbediening van dit apparaat. Gebruik als dit zich voordoet de toetsen van het hoofdapparaat.

Geen of zeer laag geluidsniveau.

→Controleer de aansluitingen met de versterker.

→Controleer de aansluitingen met de luidsprekers en andere apparatuur.

Er is ruis te horen.

→Plaats dit apparaat zover mogelijk van TV's, magnetrons en andere apparatuur met sterke magnetische velden.

Radio

Een station kan niet worden ontvangen. De ontvangst is zwak.

→Kies een uitzendstation.

→Als de ontvangst slecht is, probeer dan de richting van de antenne te veranderen.

→Als er zich een TV in de buurt van dit apparaat bevindt, schakel deze TV dan uit.

→Sluit geen USB-flashgeheugens op het apparaat aan bij het ontvangen van radiosignalen. Een aangesloten USB-flashgeheugen kan ruis of andere problemen veroorzaken.

Stereo-uitzendingen worden mono.

→Druk op de toets FM MODE op de afstandsbediening om stereo in te selecteren.

CD-speler

Afspelen is niet mogelijk.

→Als de disc ondersteboven is geplaatst, laad deze dan opnieuw met het label omhoog.

→Als de disc verontreinigd is, veeg deze dan schoon.

→Afspelen van sommige CD-R/CD-RW-discs is wellicht niet mogelijk, afhankelijk van de kwaliteit van de disc en de conditie van de opname.

→CD-R/CD-RW-discs die niet zijn gefinaliseerd kunnen niet worden afgespeeld.

Er worden delen van het geluid overgeslagen.

→Trillingen kunnen ervoor zorgen dat het geluid hapert. Plaats dit apparaat op een stabiele locatie.

→Als de disc verontreinigd is, veeg deze dan schoon.

→Gebruik geen discs met krassen of scheuren.

MP3-, WMA-, AAC- en WAV-bestanden

Afspelen is niet mogelijk.

→ Controleer de bestandsextensie. Bestanden worden ge-identificeerd aan de hand van hun extensie: ".mp3" voor MP3-bestanden, ".wma" voor WMA-bestanden, ".m4a" voor AAC-bestanden en ".wav" voor WAV-bestanden.

→Het MP3/WMA/AAC/WAV-bestand kan beschadigd zijn.

→Controleer de bestandsindeling. Dit apparaat kan MP3-, WMA-, AAC- en WAV-bestanden afspelen. Het kan echter geen WAV- of AAC-bestanden van een CD afspelen (pagina 205).

"NO USB" verschijnt en het USB-flashgeheugen wordt niet herkend.

→Probeer het USB-flashgeheugen met een computer te formatteren Hierdoor worden de FAT-data opnieuw geschreven, waardoor dit apparaat het kan herkennen. (WAARSCHUWING: formatteren wist alle bestanden van het USB-flashgeheugen.)

De namen van tracks, artiesten en albums worden niet weergegeven.

→Er zijn geen ID3-taggegevens voor dit muziekbestand. Gebruik bijvoorbeeld een computer om MP3/WMA/AAC-bestanden voor te bereiden met gecorrigeerde ID3-taginformatie.

ID3-tags kunnen niet worden gebruikt met WAVbestanden.

Sommige tekens worden niet juist weergegeven.

→Als in de bestandsgegevens gebruik wordt gemaakt van Japanse, Chinese of andere double-byte-karakters kan er worden afgespeeld, maar de naam wordt niet correct weergegeven.

In de display verschijnt "No Music file"

→De disc of het USB-flashgeheugen bevat geen afspeelbare audiobestanden. Laad een disc of USB-flashgeheugen met afspeelbare audiobestanden.

Omdat dit apparaat gebruikmaakt van een microcontroller, kan externe ruis of andere interferentie de werking van dit apparaat negatief beïnvloeden. In dit geval haalt u het netsnoer uit de apparatuur, wacht u even en schakelt u de apparatuur weer in.

Specifications

CD-speler

Afspeelmedia.... CD-DA, CD-ROM/R/RW* Er kunnen alleen 12cm discs worden gebruikt

Indeling .... ISO 9660 Level 1/2/JOLIET

Maximum aantal bestanden ..... 300 (inclusief mappen)

Maximum aantal mappen....50

*Alleen CD-RW-discs in CD-DA-indeling worden ondersteund

USB

Ondersteunde USB-apparaten

USB-apparaat voor massaopslag klasse

Interface compatibiliteit .... USB 2.0 (full-speed)

Maximum aantal bestanden ..... 300 (inclusief mappen)

Maximum aantal mappen 50

USB-uitgangsvoltage DC 5 V

USB-stroomvoeding 500 mA maximum

Afspeelbare audioindelingen

WAV (alleen USB)

Extensie..... "wav", "WAV"

Kwantisatie bitdiepte....16-bit

Samplingfrequentie 44,1 kHz, 48 kHz

MP3

Extensie ...."mp3", "MP3"

Bit rate 32–320 kbps of VBR

Samplingfrequentie

Ondersteunde standaard ....WMA ver.9

(geen ondersteuning voor DRM)

AAC (alleen USB)

Extensie.....".m4a",".M4A"

Bit rate 8–320 kbps of VBR

Samplingfrequentie

Ingang 50 Ω, ongebalanceerd

Max. signaalsterkte 0 dBm

Gevoeligheid....-100 dBm typ.

Onderdrukking aangrenzende kanalen .... 38 dB typ.

Analoge audio-uitgangen

Aansluiting .... RCA-aansluitingen (2 kanalen) × 1

Uitgangsimpedantie....470 Ω of minder

Maximaal uitgangsniveau (1 kHz/volledig bereik, aan 10 kΩ)

2,0 Vrms

Frequentierespons....20 Hz – 20 kHz (−3 dB)

Signaal/ruisverhouding....113 dB

Vervorming....0,005 % (1 kHz)

Digitale audiouitgang

Digitale aansluiting COAXIAL × 1

Uitgangsimpedantie....75 Ω

Uitgangsniveau....0,5 Vpp

Optische digitale aansluitingaansluiting (OPTICAL) × 1

TOS (JEITA RC-5720C)

Samplingfrequentie

CD, USB 44,1 kHz

Kwantisatie bitdiepte 16-bit

Algemeen

Voeding .... AC 220–240 V (50 Hz, 60 Hz)

Opgenomen vermogen 8 W

Externe afmetingen 215 mm × 61 mm × 232 mm

(B × H × D inclusief uitstekende delen)

Gewicht....2,1 kg

Bedrijfstemperatuur .... +5 °C tot +35 °C

Vochtigheidsbereik voor gebruik

5 % tot 85 % (geen condensatie)

Temperatuurbereik voor opslag.... -20 °C tot +55 °C

Meegeleverde accessoires

Netadapter (GPE015A-120125-D) × 1

Netsnoer voor netadapter × 1

RCA audiokabel × 1

Afstandsbediening (RC-1323) × 1

Batterijen voor afstandsbediening (AAA) × 2

DAB/FM-antenne × 1

Gebruikershandleiding (dit document) × 1

- Specificaties en uiterlijk kunnen worden gewijzigd zonder voorafgaande kennisgeving.

●Gewicht en afmetingen zijn benaderingen.

- Afbeeldingen in deze handleiding kunnen enigszins afwijken van de productiemodellen.

VIKTIGA SÄKERHETSINSTRUKTIONER

FÖRSIKTIGHET

Dit product valt onder de wettelijke garantievoorschriften van het land waar het is aangeschaft. Neem bij een defect of probleem contact op met de leverancier waar u het product heeft gekocht.
