GEBRUIKSAANWIJZING BKH 90 GL BERBEL

Gebruks- en montagehandleiding voor:

Hoofdvrije afzuiqkap BKH 90 GL-2
Hoofdvrije afzuigkap BKH 110 GL-2

De beschrijvingen zijn voor alle modellen identiek.

Er worden apart op de verschillen gewezen.

Afbeeldingen tonen:

Hoofdvrije afzuiqkap BKH 90 GL-2

Originele handleiding.
- Deel van het product.
- Door de auteurswet beschermd.
- Vermenigvuldiging, nadruk en doorgave alleen met toestemming.
Wijzigingen voorbehouden.

Veiligheidsinstructures

GEVAARI!

Aanwijzingen met hetwoord GEVAAR waarschuwen voor een gevaarlijke situatie die ernstig of dodelijk letsel tot gevolg za hebben.

WAARSCHUWING!

Aanwijzingen met hetwoord WAARSCHUWING waarschuwen voor een gevaarlijke situatie die ernstig of dodelijk letsel tot gevolg kan hebben.

VOORZICHTIG!

Aanwijzingen met hetwoord VOORZICTIG waarschuwen voor een situatie die Licht of middelzwaar letsel tot gevolg kan hebben.

ATTENTIE!

Aanwijzingen met hetwoord ATTENTIE waarschuwen voor een situatie die materiele schade of milieuschade tot gevolg kan hebben.

Verklaring van de symbolen, tekst

Oproep tot actie
- Opsomming
Verwijzingণ aan andereplaatsen in ditdocument
Verwijzingaar andere documenten, die in ache genomen要去en worden

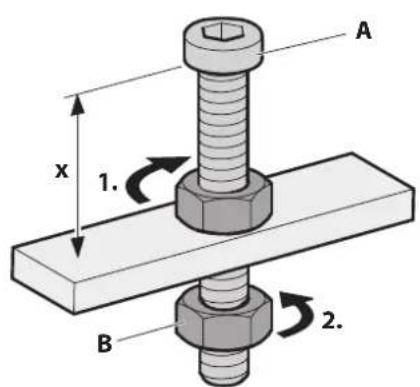

Verklaring van de symbolen, afbeeldingen

Accentuering van de actiegedeeltes met vlakken

1. Handelingsstappen met nummering
   A Benaming onderdelen met hoofdletters
   X Maten metkleine letters of eenheden in mm
   Bewegings-enrichtingspijlen

Inhoudsopgave

1. Veiligheidsinformatie 94

1.1 Doelmatig gebruik 94
1.2 Geauthoriseerde doelgroepen 94
1.3 Algemene veiligheidsinstructies 94

2. Productinformatie 95

2.1 Functieprincipe 95
2.2 Bedrijfsmodi .95

2.2.1 Luchtcirculatiemodus 95
2.2.2 Afzuiqmodus 95
2.2.3 Hybrid modus 95

2.3 Productverzicht 96

2.4 Leveringsomvang. 97
2.5 Technische gegevens 97

3. Montage 98

3.1 Veiligheidsinstructies voor de montage. 98
3.2 Eisen aan de montageplaats 98
3.3 Eisen volgens de bedrijfsmodi. 99

3.3.1 Eisen bij de luchtcirculatiemodus 99
3.3.2 Eisen bij de afzigmodus 99
3.3.3 Eisen bij een hybride modus 99

3.4 Eisen aan de afzugleiding (alleen bij afzuig- of hybride modus) 99
3.5 Montagestappen 100

3.5.1 Montage voorbereiden 100
3.5.2 Apparaat uitpakken 100

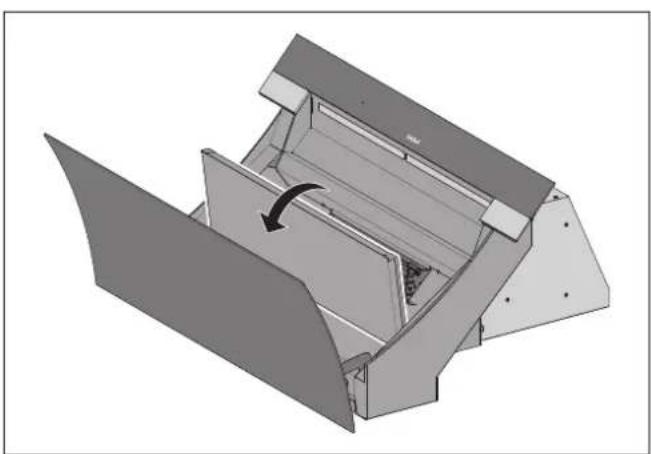

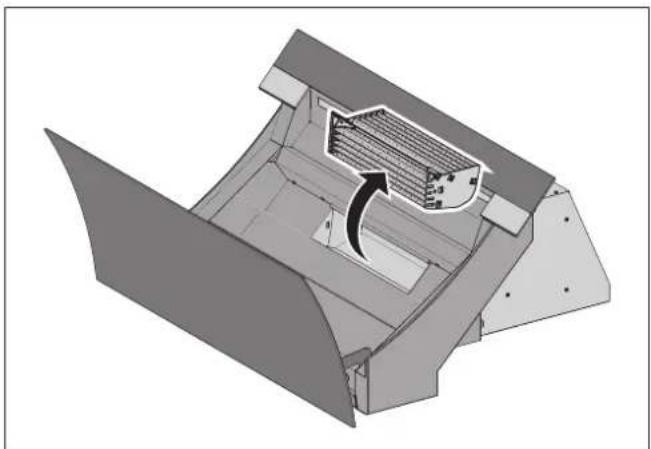

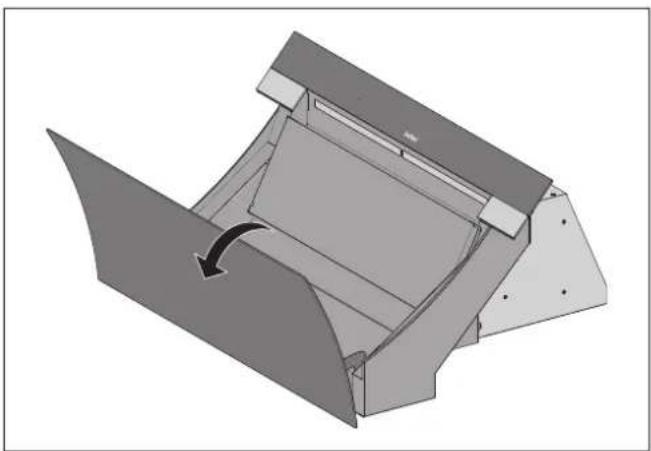

3.5.3 De onderste schaal en de Capillar Trap wegemen 101

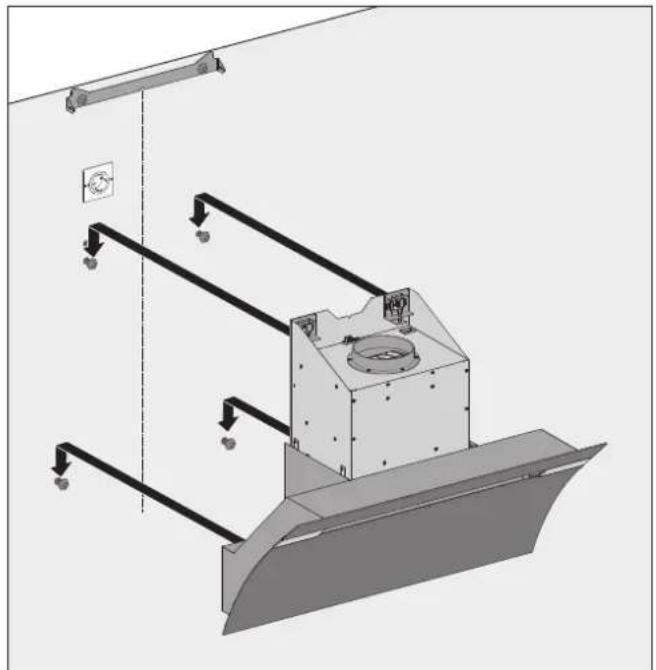

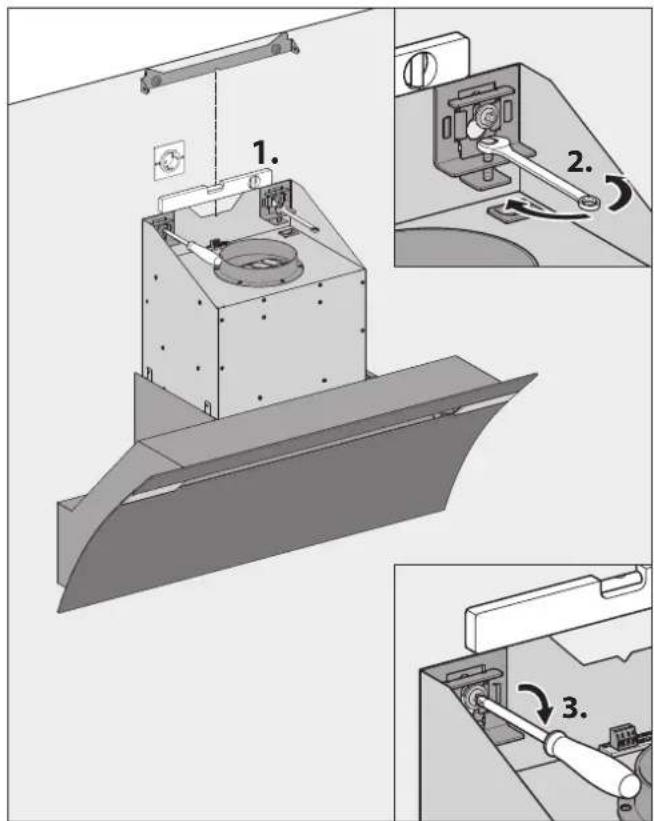

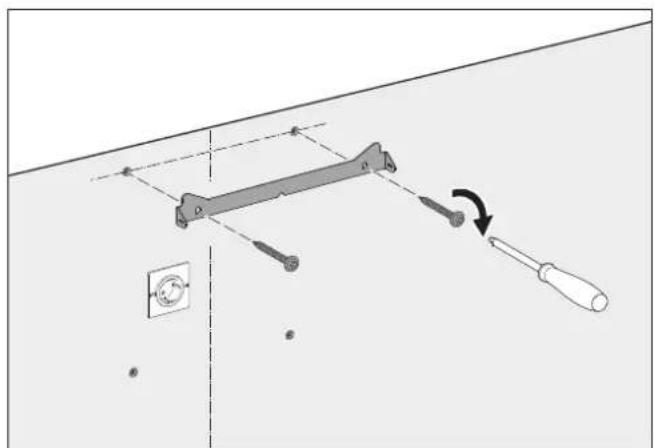

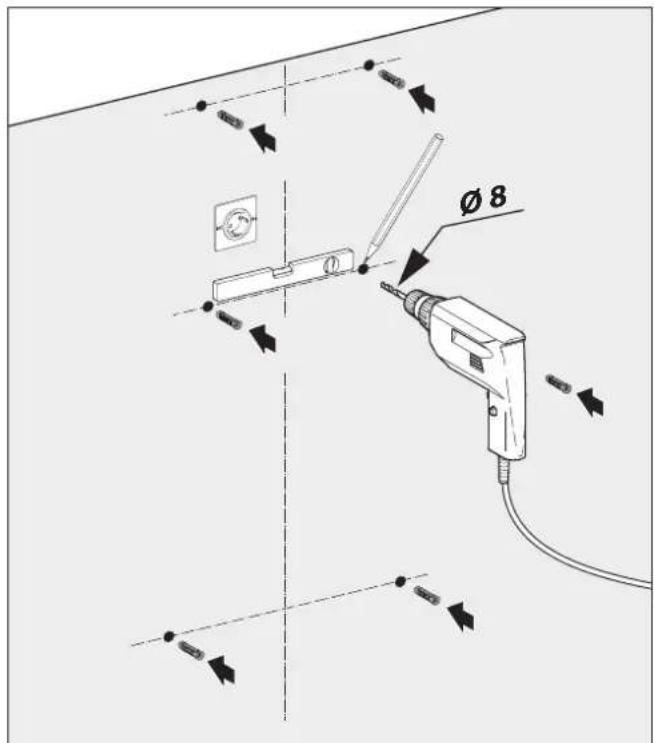

3.5.4 Apparaat ophangen. 102

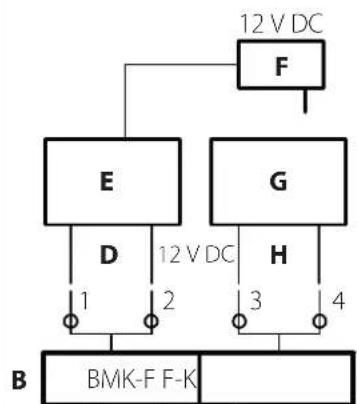

3.5.5 Accessoires aansluiten 104

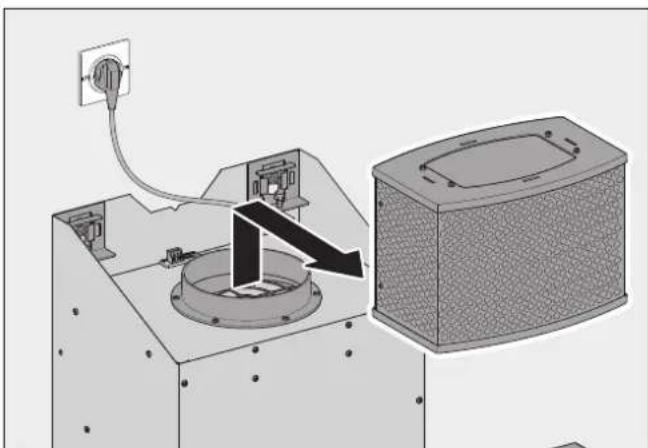

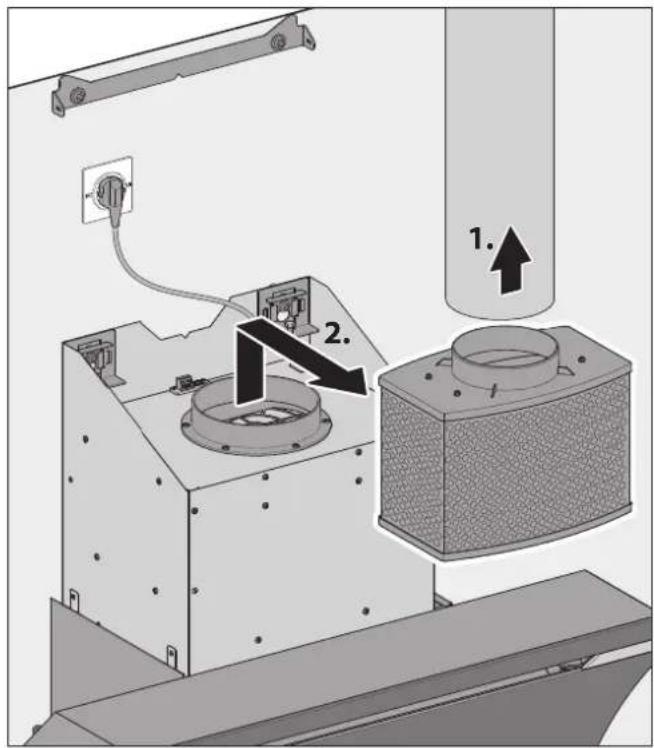

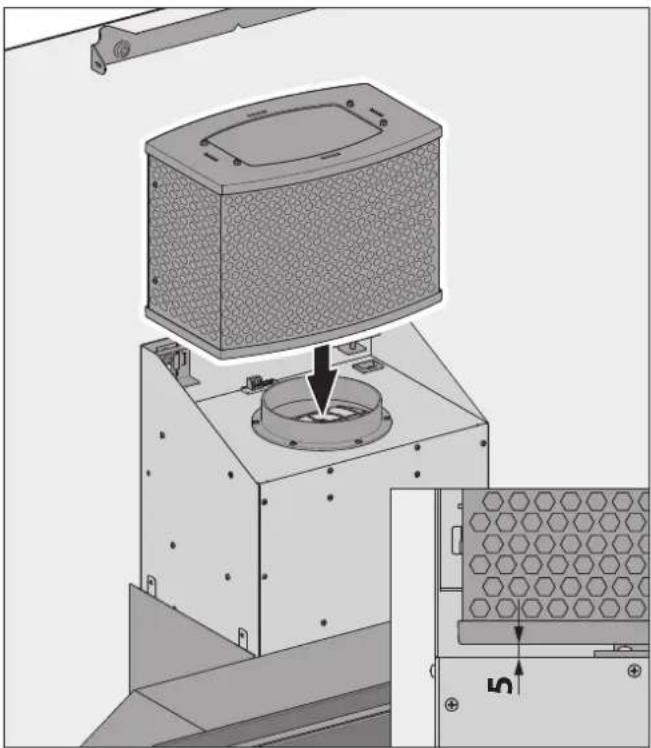

3.5.6 Filter plaatsen (bij luchtcirculatiemodus en hybride modus). 105

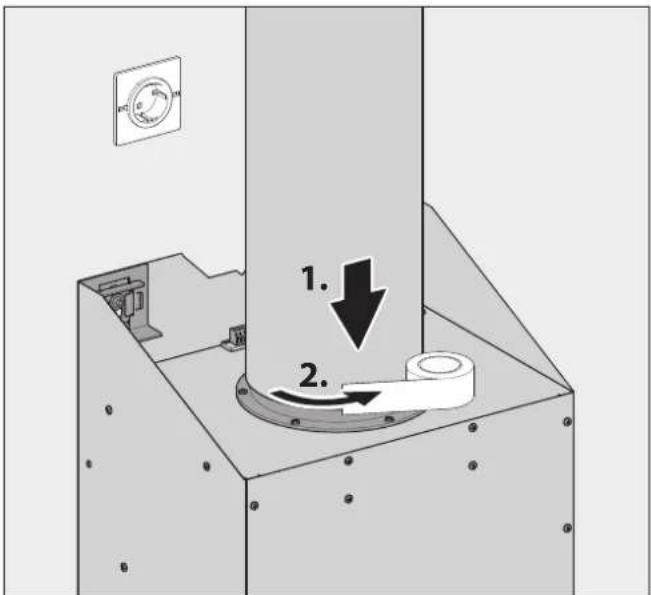

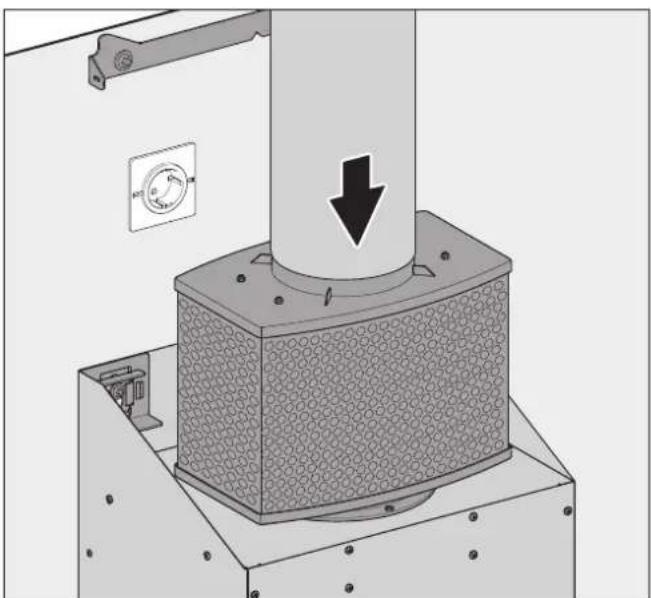

3.5.7 Afzugleiding aansluiten (bij afzug-en hybride modus). 106
3.5.8 Elektrische voeding aansluiten 106

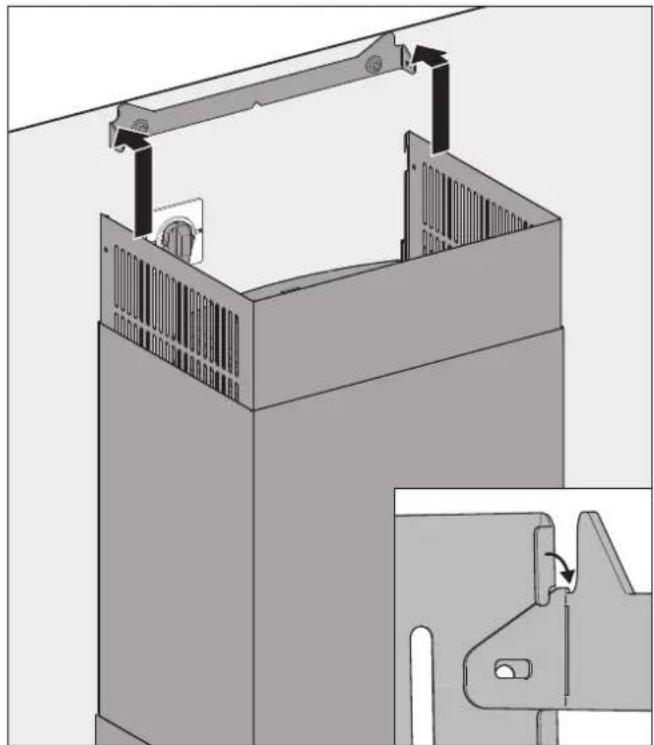

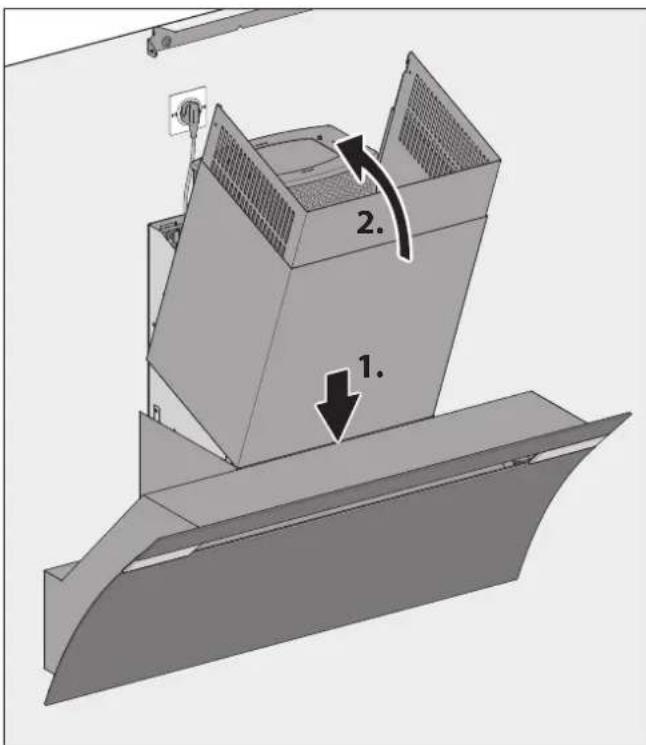

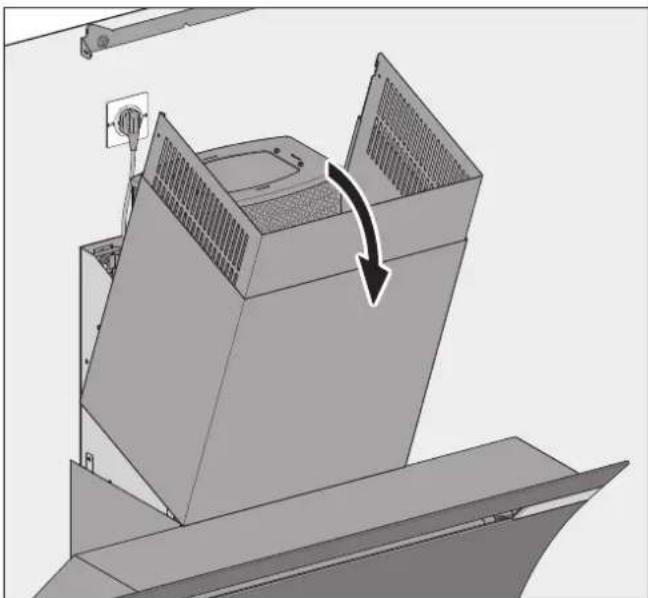

3.5.9 Rookkanaal monteren 107

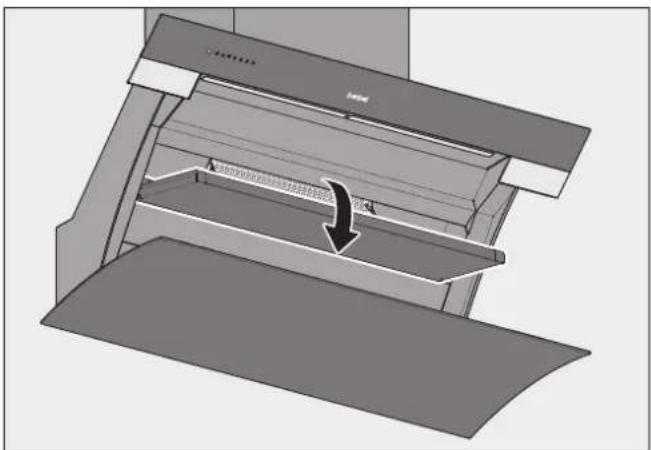

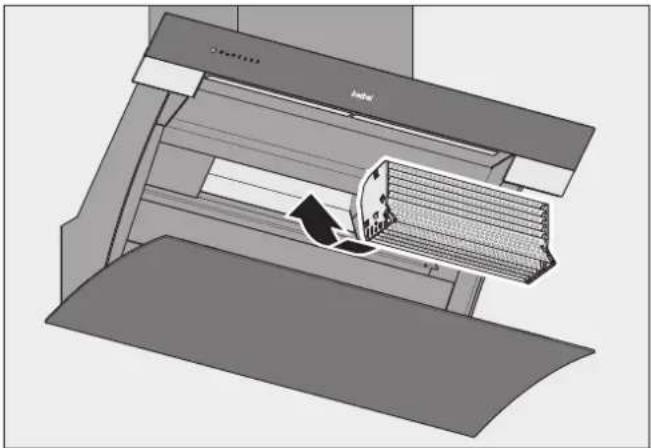

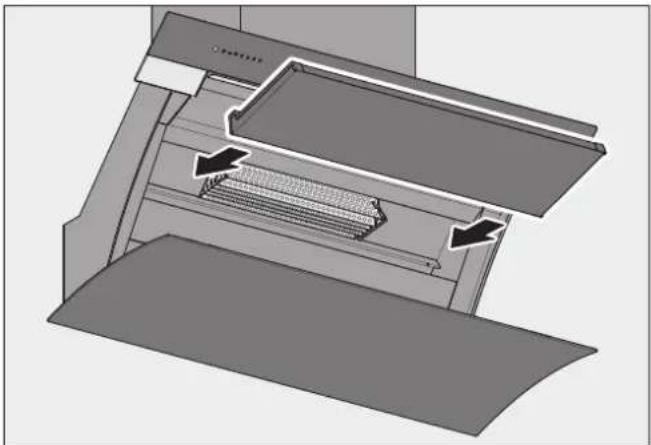

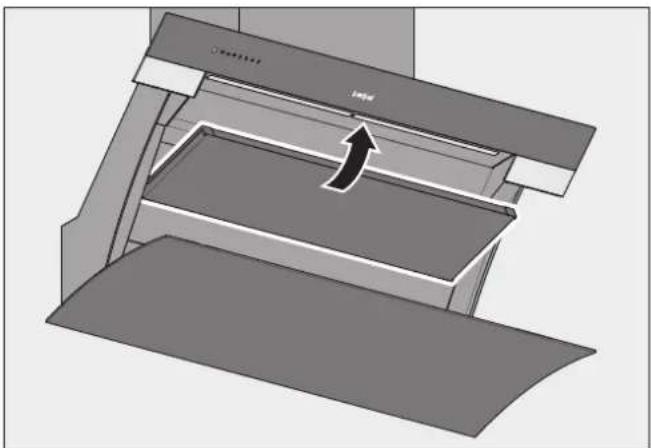

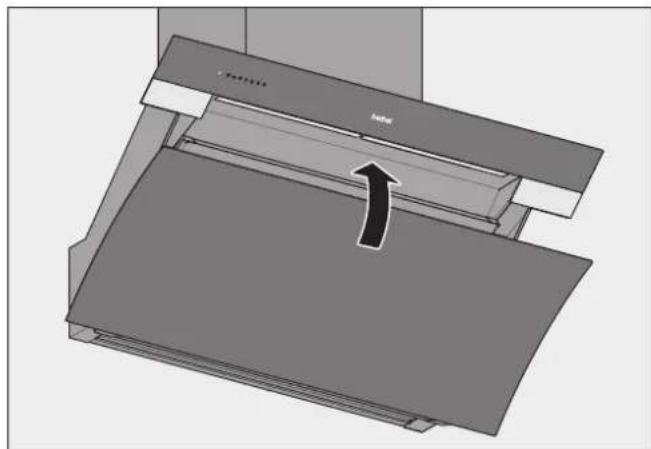

3.5.10 De Capillar Trap en de onderste schaal aanbrengen 108
3.5.11 Controle en inbedrijfstelling uitvoeren 108

4. Bediening 109

4.1 Veiligheidsinstructies voor de bediening 109

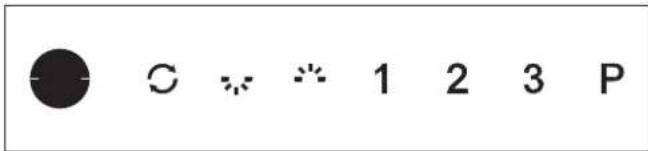

4.2 Bedieningspaneel. 109
4.3 Normaal bedrijf 110

4.3.1 Naloopfunctie 111
4.3.2 Kookplaatverlichting 111
4.3.3 Omschakeling afzuig-/luchtcirclatiemodus 111
4.3.4 Controle-indicatie filtrvulling. 112

4.4 Configuratie 112

5. Reiniging 113

5.1 Veiligheidsinstructies voor de reiniging 113
5.2 Reinigingsmaatregelen 113

6. Reparations 115

6.1 Veiligheidsinstructies voor het uitvoeren van reparaties 115
6.2 Onderhoud. 115
6.2.1 Lampen verrangen 115
6.2.2 Filtrvulling verrangen (bjl luchtcirclatiemodus en hybride modus) 115

6.3 Verhelpen van storingen 117

7. Demontage 118

8. Verwerking van afvalstoffen 119

8.1 Verpakking afvoeren 119
8.2 Apparaat afvoeren 119

9. Bijlage 120

9.1 Productgegevensblad 120
9.2 Accessoires. 121
9.3 Contact 121

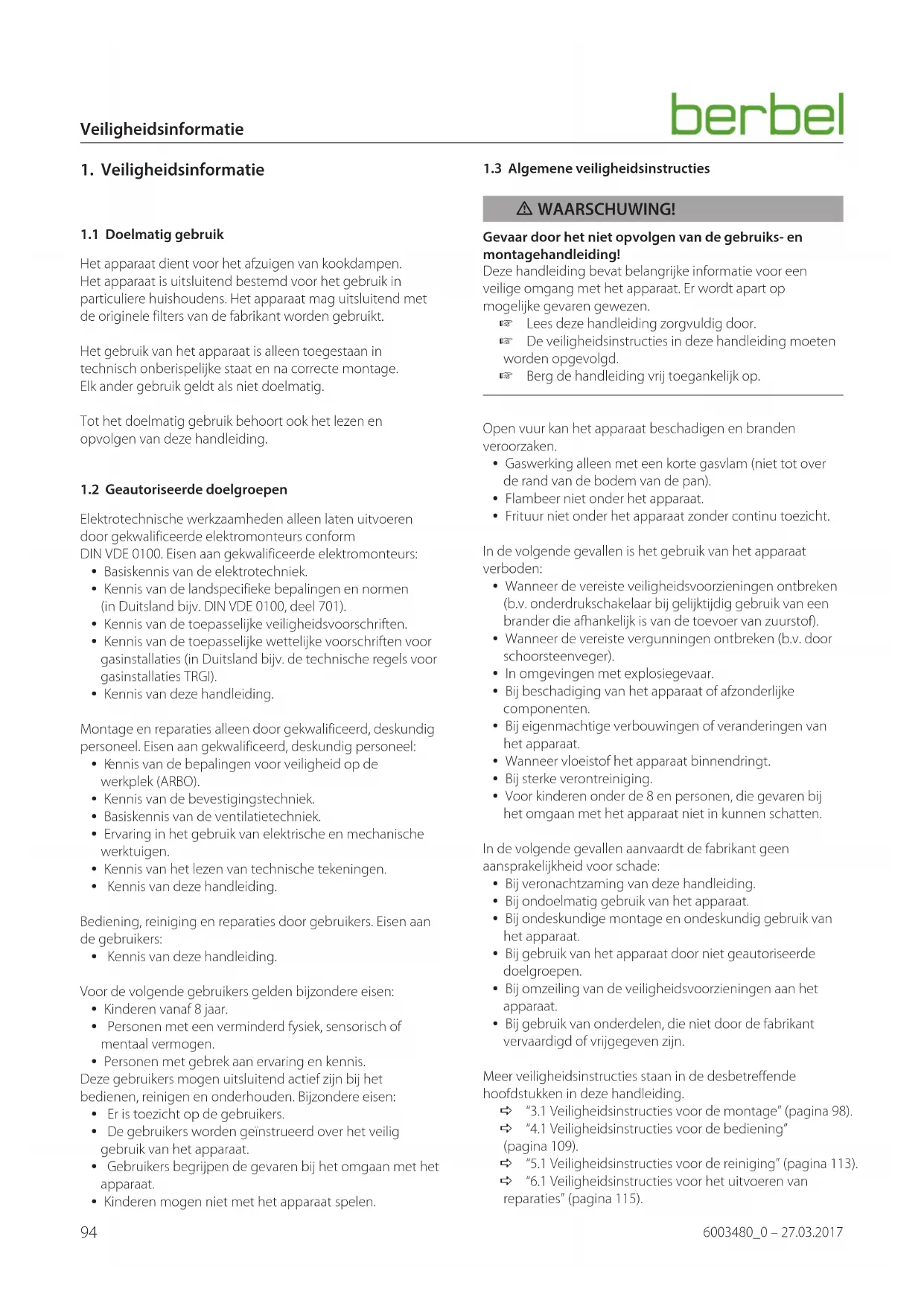

1. Veiligheidsinformatie

Het apparaat dient voor het afzuien van kookdampen. Het apparaat is uitsluitend bestemd voor het gebruik in particuliere huishoudens. Het apparaat mag uitsluitend met de originele filters van de fabrikant worden gebruikt.

Het gebruik van het apparaat is alleen toegestaan in technisch onberispelijke staat en na correcte montage. Elkander gebruik geldt als Niet doelmatig.

Tot het doelmatig gebruik behoort ook het lezen en opvolgen van deze handleiding.

1.2 Geauthoriseerde doelgroepen

Elektrotechnische werkzaamheden alleen latent uitvoeren door gekwalificeerde elektromonteurs conform DIN VDE 0100. Eisen aan gekwalificeerde elektromonteurs:

• Basiskennis van de elektrotechniek.
• Kennis van de landspecifieke bepalingen en normen (in Duitsland bijv. DIN VDE 0100, deel 701).
• Kennis van de toepasselijkke veiligheidsvoorschriften.
• Kennis van de toepasselijkke wettelijkke voorschriften voor gasinstallaties (in Duitsland bijv. de technische regels voor gasinstallaties TRGI).
• Kennis van deze handleiding.

Montage en reparations alleen door gekwalificeerd, deskundig personeel. Eisen aan gekwalificeerd, deskundig personeel:

• Kennis van de bepalingen vooreilighheid op de werkplek (ARBO).
• Kennis van de bevestigingstechniek.
• Basiskennis van de ventilatietechniek.
• Ervaring in het gebruik van elektrische en mechanische werktuigen.
• Kennis van het lezen van technische tekeningen.
• Kennis van deze handleiding.

Bediening, reiniging en reparations door gebruikers. Eisen aan de gebruikers:

• Kennis van deze handleiding.

Voor de volgende gebruikers gelden bijzondere eisen:

• Kinderen vanaf 8aar.
• Personen met een verminderd fysiek, sensorisch of mental vermogen.
• Personen met gebrek aan ervaring en kennis.

Deze gebruikers mogen uitsluitend actief zich bij het bedieren, reinigen en onderhouden. Bijzondere eisen:

• Er is toezicht op de gebruikers.
• De gebruikers worden geinstrueerd over het verilig gebruik van het apparatus.
• Gebruikers begrijpen de bevaren bij het omgaan met het apparaat.
• Kinderen might met het apparaat spelien.

1.3 Algemene veiligheidsinstructies

WAARSCHUWING!

Gevaar door het Niet opvolgen van de gebruiks- en montagehandleiding!

Deze handleiding bevat belangrijke informatie voor een veilige omgang met het apparaat. Er worden apart op mogelijk gevaren gewezen.

Lees deze handleiding zorgvuldig door.
De veiligheidsinstructies in deze handleiding要去en worden opgevolgd.
Berg de handleiding vrij toegankelijk op.

Open vuur kan het apparaat beschadigen en brandenveroorzaken.

Gaswerking alleen met een korte gasvlam (niet tot over de rand van de bodem van de pan).
- Flambeer nicht onder het apparaat.
- Frituur nicht onder het apparaat zonder continu toezicht.

In de volgende gevalen is het gebruik van het apparaat verboden:

• Wonneer de vereiste veiligheidsvoorzieningen ontbreken (b.v. onderdukschakelaar bij gelijktijdig gebruik van een brander die afhankelijk is van de toevoer van zuurstof).
• Wanner de vereiste vergunningen ontbreken (b.v. door schoorsteenveger).
  In omgevingen met explosiegevaar.
• Bij beschadiging van het apparaat of afzonderlijke componenten.
• Bij eigemachtige verbouwingen of veranderingen van het apparatus.
• Wanner vloeistof het apparaat binnendringt.
  Bij sterke verontreiniging.
• Voor kinderen onder de 8 en Personen, die gevaren bij het omgaan met het apparaat Niet in+kennen schatten.

In de volgende gevallen aanvaardt de fabrikant geen aansprakelijkheid voor schade:

Bij veronachtzaming van deze handleiding.
Bij ondoelmatig gebruik van het apparatus.
- Bij ondeskundige montage en ondeskundig gebruik van het apparatus.
Bij gebruik van het apparaat door Niet geautorieerde doelgroepen.
Bij omzeiling van de veiligheidsvoorzieningen aan het apparatus.
- Bij gelebruik van onderdelen, die Niet door de fabrikant vervaardigd of vrijgegeven zijn.

Meer veiligheidsinstructies staan in de desbetreffende hoofdstukken in deze handleiding.

"3.1 Veiligheidsinstructies voor de montage" (pagina 98).
"4.1 Veiligheidsinstructies voor de bediening" (pagina 109).
"5.1 Veiligheidsinstrumentes voor de reiniging" (pagina 113).
"6.1 Veiligheidsinstructies voor het uitvoeren van reparaties" (pagina 115).

2. Productinformationie

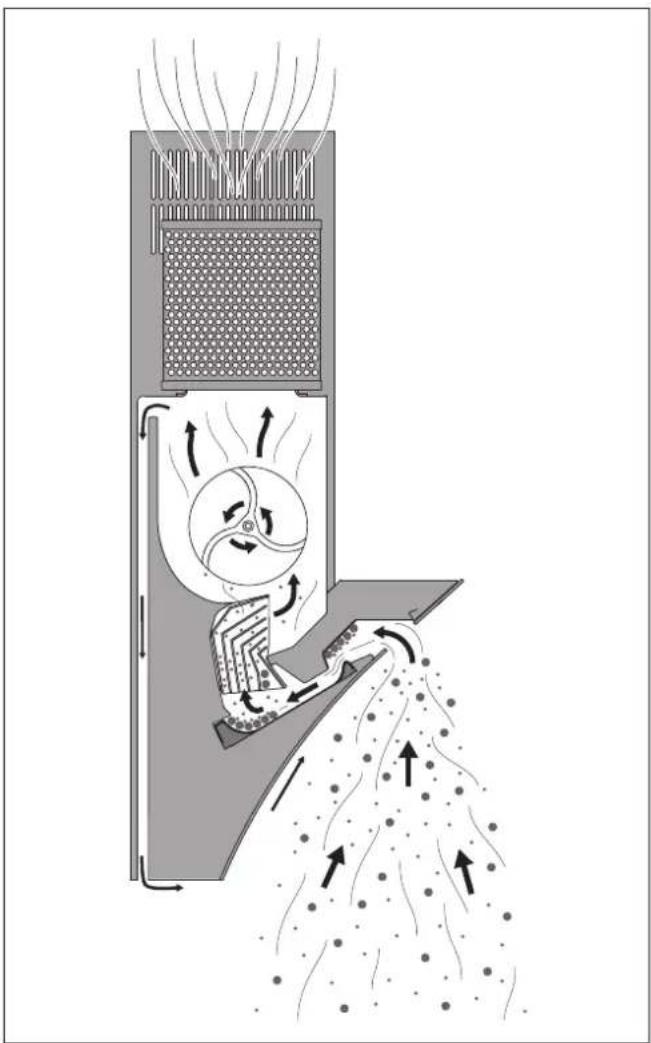

2.1 Functieprincipipe

Centrifugale kracht

• Kookdampen worden door een spreet in de kap gezogen, versneld en in een boog omgeleid.
• Door de centrifugale kracht die staat, worden vuildeeltjes (b.v. vet-en oliedeeltjes)uit de lucht wegsglingerd.
• De vuildeeltjes worden zowel op de bovenste en onderste schaal als op de opvangzeef ("Capillar Trap") afgeschieden en verzameld.

Back-Flow-technologie

• De vorming van condens of druppels op de decoratieglasplaat (b.v. als er waterdamp op het koude vlak komt), worden voorkomen door van onder maar boven stromende beluchtig.
• Een deel van de afgevoerde lucht worden aan de achterkant van de afzuiigkap teruggeleid, via de glasplaat ingeblazen en gericht de aanzuigspleet in gestuurd.

2.2 Bedrijfsmodi

Het apparatus is geschikt voor de volgende bedrijfsmodi:

Luchtcirculatiemodus
- Afzuiqmodus
Hybridemodulus

2.2.1 Luchtcirculatiemodus

De filtrvulling in het circulatiefilter neutraliseert de aanweziggeurtjes. De geurloze, gereinigde lucht worden meer naarde ruimte geleid. Door toevoer van frisse lucht kan deluchtvochtigheid in de ruimte gereduceerd worden.

Bij de luchtcirculatiemodus is het gebruik van de naloopfunctieoodzakelijk, opdat het apparaat de resterende geurtjes op kan nemen. Door het gebruik van de naloopfunctie wordt de levensduur van de filtrvulling verhoogd. De filtrvulling moet regelmatig vermieuwd worden.

2.2.2 Afzugmodus

De gereinigde lucht worden via de bouwconstructie (b.v. buizen, rookkanaal) maar buiten toe geleid.

Bij de afzuigmodus is een voldoende toevoer van frisse lucht moodzakelijk. Het apparaat kan alleen de hoeveelheid lucht waar buiten leiden die aanwezig is of binnenkomt.

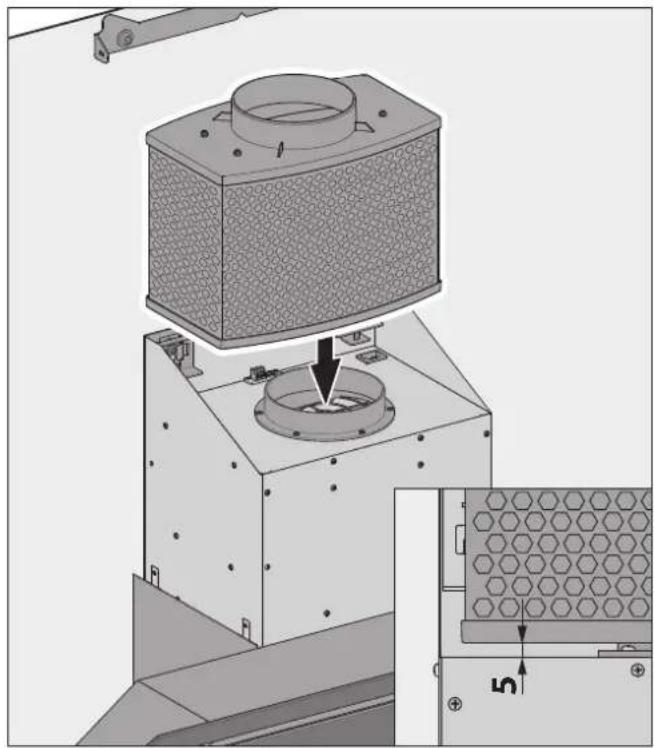

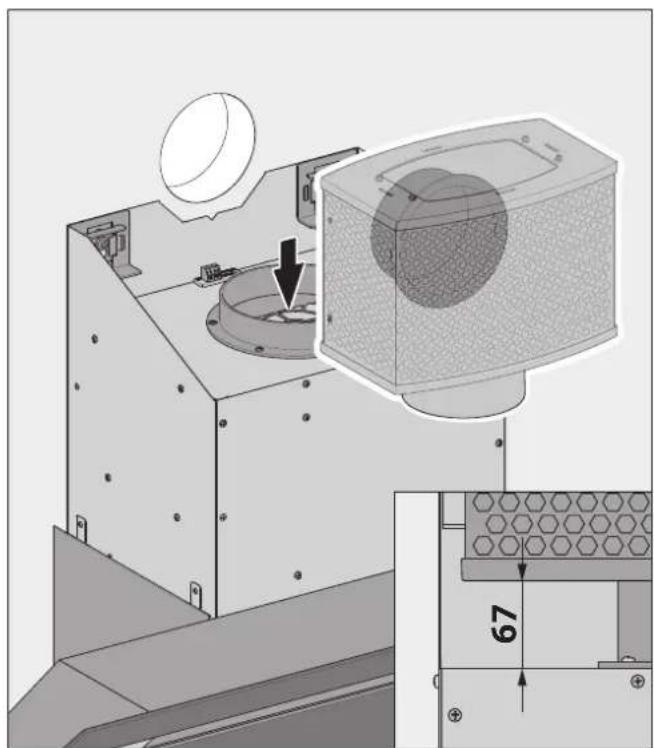

2.2.3 Hybrid modus

In de hybride modus kan flexibelussen luchtcirculatiemodus en afzigmodus gekozen worden.

In de afzuiigmodus worden de gereinigde lucht door de automatisch openerende wandkast maar buiten gevoerd. De afzuiigmodus is aan te bevelen in de zomer of bij bijzonder intensief aanbraden.

In de luchtcirculatiemodus blijft de wandkast gesloten. De filtrvulling in het hybride filter neutraliseert de aanwezigge geurtjes. De geurloze, gereinigde lucht worden waar na deruimte geleid.

De luchtcirclatiemodus is aan te bevelen in de winter, wanner er geen warme lucht maar buiten gevoerd moet worden.

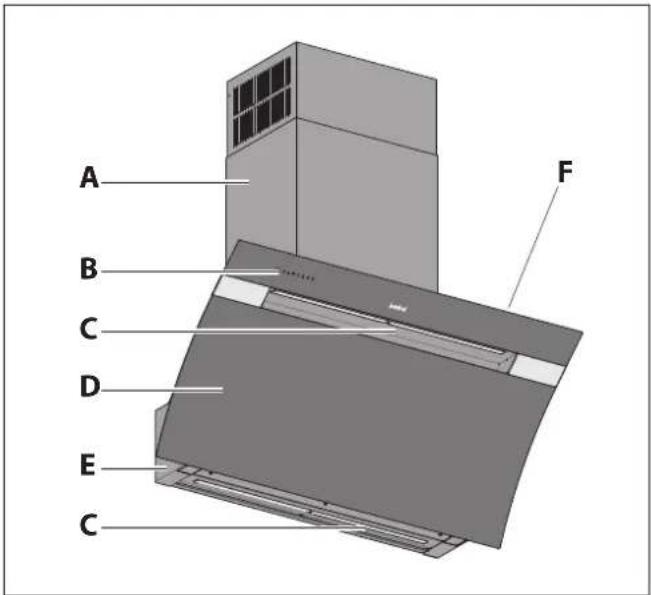

2.3 Productoverzicht

A Rookkanaal
B Bedieningspaneel
4.2 Bedieningspaneel (pagina 109).
C Kookplaatverlichting
D Frontplaat van glas
E Body van de kap
F Effectverlichting - aan deijkenkant van de body van de kap

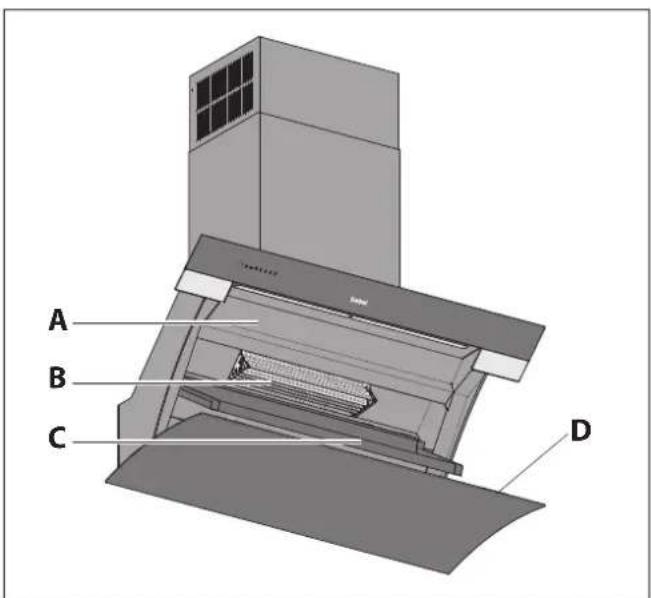

A Bovenste schaal

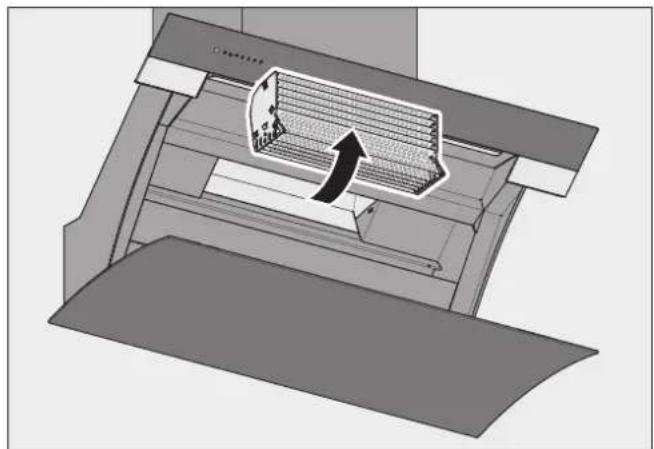

B Capillar Trap (uitneembaar)
C Onderste schaal (uitneembaar)
D Typeplaatje - aan de binnenkant van de frontplaat

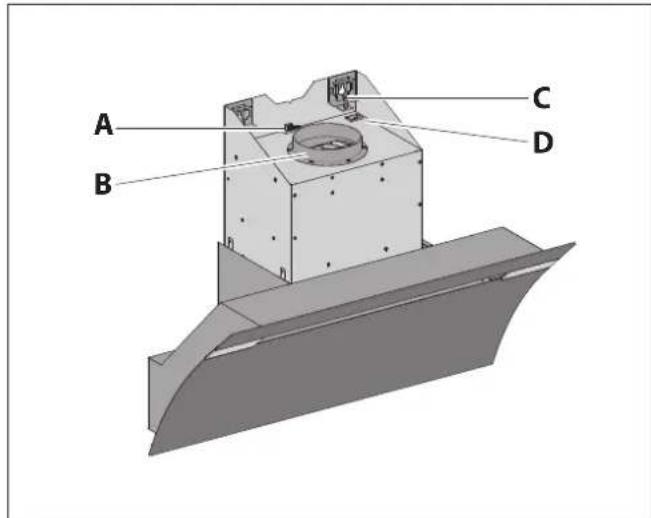

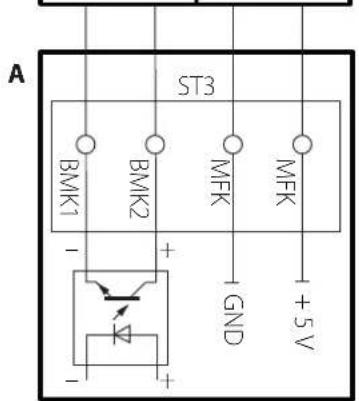

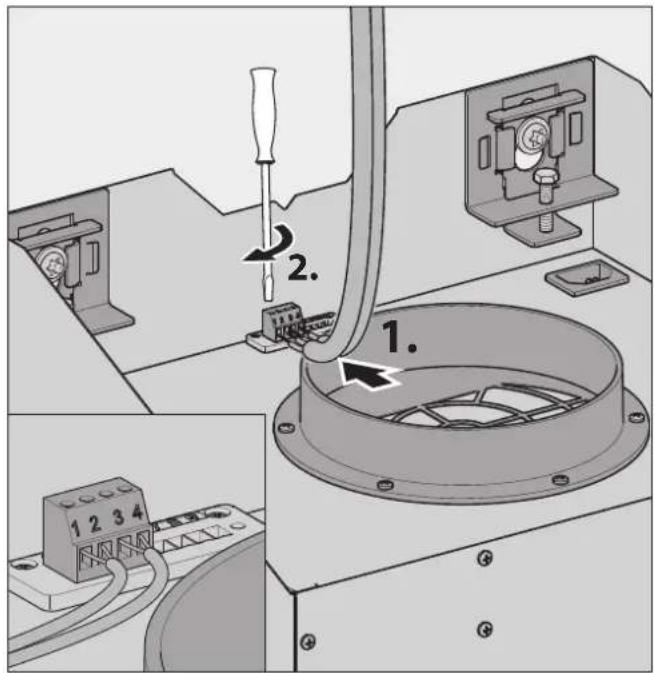

A Aansluitklemmen voor wandkasten, raamcontactschakelaars (multifunctioneel contact) en bus-verbinding
B Ventilatorafvoer met geleidingshulp voor filter of afzugleiding
C Stelschroeven voor het uitlijnen
D Aansluitbus voor de netkabel

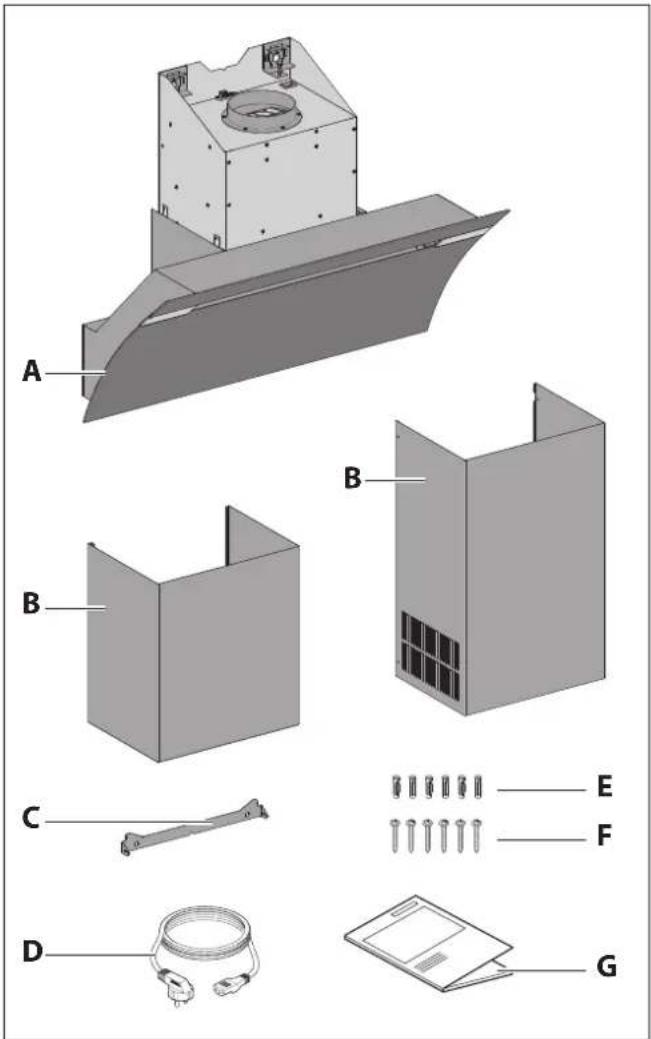

2.4 Leveringsomvang

A Body van de kap met frontplaat
B Rookkanaal (tweedelig, uittrekbaar)
C Bevestiging rookkanaal
D Netkabel met netstekker en IEC-stekker
E 6 nylon pluggen 8 mm
F 6 torxschroeven TX30 met geinteggreider onderlegring
G Gebruiks-en montagehandleiding

Het bevestigingsmaterial is alleen geschikt voor een massieve bouwwijze.

Afhankelijk van de bedrijfsmodus konnen andere accessoires nodigহn.

9.2 Accessoires" (pagina 121).

	BKH 90 GL-2	BKH 110 GL-2
Aansluitspanning 230 V / 50 Hz 2	30 V / 50 Hz
Totaal vermogen 187 W 193 W
Vermogensverbruik ventilator 170 W 170 W
Lampen kookplaatverlichting	LED 14,2 W, 520 lx	LED 19,5 W, 630 lx
Kleurtemperatuur kookplaatverlichting, instelbaar	2700 - 6500 K	2700 - 6500 K
Lampen effectverlichting	LED 2,6 W, 264 lm	LED 2,6 W, 264 lm
Breedte	898 mm	1098 mm
Diepte	440 mm	440 mm
Hoogte bij circulatiemodus met circulatiefilter BUF 150 +	995 - 1375 mm	995 - 1375 mm
Hoogte bij circulatiemodus met circulatiefilter permalyt	1025 - 1375 mm	1025 - 1375 mm
Hoogte bij afzuiqmodus	995 - 1235 mm	995 - 1235 mm
Hoogte bij hybride modus	1070 - 1375 mm	1070 - 1375 mm
Gewicht netto	35 kg	41 kg

De gegevens over het energieverbruik staan op het productgegevensblad.

9.1 Productgegevensblad (pagina 120).

Informatie over het model (b.v. serienummer, bouwjaar) staat op het typeplaatje.

"2.3 Productverzicht" (pagea 96).

3. Montage

3.1 Veiligheidsinstrumenties voor de montage

WAARSCHUWING!

Gevaar door veronachtzaming van de montage-instructies!

Dit hoofdstuk bevat belangrijke informatatie voor veilige montage van het apparaat.

Lees dit hoofdstuk voor de montage zorgvuldig door.
Volg de veiligheidsinstructies op.
Voer de montage uit zoals is beschreiben.

• Montage alleen door gekwalificeerd, deskundig personeel.
  1.2 Geauthoriseerde doelgroepen" (pagina 94).

• Elektrotechnische werkzaamheden alleen lately uitvoeren door gekwalificeerde elektromonteurs.
  1.2 Geauthoriseerde doelgroepen" (pagina 94).

• De montage mag alleen met twee Personen worden uitgevoerd.
  Bij werkzaamheden op hoogte moet u letten op een stabiele stand (b.v. een stabiele keukentrap).

• De kookplaat en andere delen die aangeraakt konnen worden要去en voor de montage zijn afgekoeld.
• Bewaar folie en andere delen van de verpakking op een plek die voor kinderen Niet toegankelijk is.
• Het apparaat要去 voor de montage onbeschadigd en in optimale staatহ.
• De kabels mogen nicht geknikt zich,bekneld raken of worden beschadigd.
• De ventilatorbehuiizing mag nooit geopend worden.
• De vereiste netspanning moet met de aangegeven spanning op het typeplaatje overeenkomen.

2.5 Technische gegevens" (pagina 97).

• Voor de montage要去ervoor gezorgd worden, dat de elektrische voeding onderbroken is en blijft.

De elektrische voeding worden pas ingeschakeld na de vraag hiertoe in de betreffende montagestap.

3.2 Eisen aan de montageplaats

WAARSCHUWING!

Levensgevaar door ondeskundige montage!

Het Niet opvolgen van de omgevingscondities kan tot gevaarlijke situatuies leiden, b.v. in de omgang met stroom of gas.

Zorg ervoor, dat de eisen aan de montageplaats absolut in zichgenomen worden.

• Geen montage in omgevingen met explosiegevaar.

• Bij gelijktijdig gebruik van een ruimteluchtafhankelijkke brander (b.v. rookkanaal) binnen een endezelfde luchtmassa:

• Een veiligheidsvoorziening is absolutnoodzakelijk.

• De veiligheidsinrichting (b.v. onderdukschakelaar P4, gecontroleerd volgens DIN 18841:2005-12 TUV en volgens DVGW-VP121)要去voorkomen dat er gassen de ruimte binnengezogen worden.

• Er moet een vergunning voor de inbedrijfstelling (b.v. door schoorsteenveger) aanwezig zijn.

• De montage is alleen toegestaan aan draagkrachtige delen van het gebouw (massieve bouwwijze).

• Indien er een opening in de muur要去 worden gemaakt: een opening in de muur beinvloedt de staatische eigenschappen van het gebouw, er bestaat instortingsgevaar. De uitvoering is alleen door eenvakbedrijf toegestaan.
  Bij montage boven een stockplaats (fornuis/kachel/brander) voor vaste brandstoffen (b.v. kolenkachel): De stockplaats要去 een gesloten, Niet afneembare afdekking hebben. Anders bestaat er brandgevaar doorwegvliegende vonden. De betreffende wettelijke en nationaal geldende voorschriften in acht nemen.
• Uitstromende lucht moet ongehinderd können ontsnappen. Geen hindering van de luchtstroom, b.v. door montage van voorwerpen op of boven het apparatus.
• De elektrische installmentie van het gebouw moet over een correcte aardig beschikken.
• De onderhavige netspanning要去 met de aangegeven spanning op het typeplaatje overeenkomen.
• In het montagegedeelte van het rookkanaal moet terplaatse een stopcontact aanwezigহ.
• De stekker要去 het inbouwen toegankelijkহn. Alternatief moet in het stroomnet een scheidingsinrichting voor alle polen aanwezigহn(contactopening van minimaal 3mm

De nationaal geldende, wettelijke bepalingen要去en in acht genomen worden.

3.3 Eisen volgens de bedrijfsmodi

Afhankelijk van de bedrijfsmodus konnen andere accessoires nodigহ.

9.2 Accessoires (pagina 121).

3.3.1 Eisen bij de luchtcirculatiemodus

• Circulatiefilter op de ventilatorafvoer.
• Doorsnedes van de ventilatiesleuven in de bovenbouw groter dan 300cm^2
• Filtrervulling vrij toegankelijk om deze te{kunnen verzangen.

3.3.2 Eisen bij de afzuigmodus

• Afzuigleiding op de ventilatorafvoer.
  3.4 Eisen aan de afzugleiding (alleen bij afzug-of hybride modus)" (pagina 99).
• Diameter van de afzuigleiding minstens 150mm (kont overeen met een vlak van ca. 177~cm^3

• Voor voldoende toevoer van frisse lucht worden gezorgd door montage van de vereiste accessoires.

• Raamcontactschakelaar.

• Wandkast.

3.3.3 Eisen bij een hybride modus

Hybride filter op de ventilatorafvoer.
- Aansluiting afzuigleiding op het hybride filter.

3.4 Eisen aan de afzugleiding (alleen bij afzug- of hybride modus)" (pagina 99).

• Doorsnedes van de ventilatiesleuven in de bovenbouw groter dan 300cm^2
• Diameter van de afzuigleiding minstens 150 mm (komt overeen met een vlak van ca. 177 cm).
• Filtrvulling vrij toegankelijk om deze te kunnen verzangen.

• Voor voldoende toevoer van frisse lucht worden gezorgd door montage van de vereiste accessoires.

• Raamcontactschakelaar.

• Wandkast BMK-F 150.

3.4 Eisen aan de afzuigleiding (alleen bij afzuig- of hybride modus)

WAARSCHUWING!

Brand- en verstikkingsgevaar door ondeskundige montage!

Bij gebruik van de afzugleiding met andere toestellen of bij aansluiting op actieve afvoerluchtkanalen (b.v. rookkanaal), hunnen gassen of rook de ruimte binnengezogen worden.

Zorg ervoor, dat de eisen aan de afzugleiding absolut in acht genomen worden.

• De afzuigleiding worden uitsluitend door dit apparaat gebruikt.

• De afzugleiding bestaat UIT nicht brandbaar materiaal overeenkomstig DIN 4102 klasse 1.
  Bij gebruik van een rookkanaal als afzigleiding:

• Het rookkanaal mag Niet door andere apparaten worden gebruikt.

• Toevoer van de afgezogen lust in het rookkanaal met een waar boven gerichte boog van 90^ .
  Vrijgave door schoorsteenveger.

Bij het voeren van de afzigleiding door het dak of de buitenwand:

• De doorsnede van de ventilatorafvoer worden nicht anderschreten.
• Montage van een condenswatervat in de afzuigleiding om waterschade aan het apparaat te voorkomen.

Het condenswatervat moet voldoende groot gedimensioneerd+zijn.

De doorsnede, lengte soort en het verloop van de afzuigleiding beinvloeden de afzuigeefficientie. Krachtig omgeleide lucht leidt tot vermogensverliezen en geluiden.

Voor een optimaal vermogen van het apparaat:

• De afzuigleiding gaat zo kort möglichn en direct maar buiten.
• De Voorgeschreven doorsnede van de afzuigleiding worden aangehonden.

3.3 Eisen volgens de bedrijfsmodi (pagina 99).

• Gebruik uitsluitend buizen en bogen met een glad oppervlak aan de binnenkant.

Om wervelingen of opstuwing van de getransporteerde lucht te voorkomen - geen gebruik van:

• Spiraalslangen.
• Flexbuizen.
  Vlakke ombuigstukken.
• Scherpe afvoerluchtkanalen.

Voor montage van het apparaat要去 de afzuigleiding ter plaatse aanwezigহ.

3.5 Montagestappen

Kort overzicht:

1. Montage voorbereiden
2. Apparaatuitpakken
3. De onderste schaal en de Capillar Trap wegemen
4. Apparaat ophangen
5. Accessoires aansluiten
6. Filter plaatsen (bij luchtcirculatiemodus en hybride modus)
7. Afzugleiding aansluiten (bij afzig-en hybride modus)

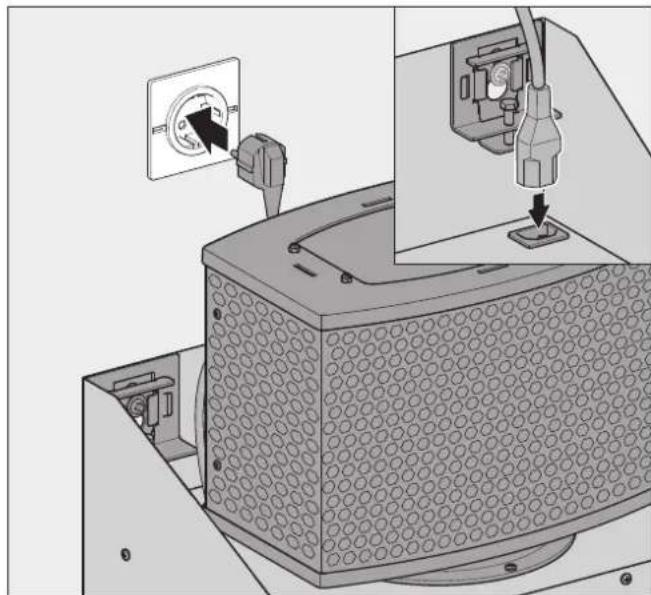

8. Elektrische voeding aansluiten
9. Rookkanaal monteren
10. De Capillar Trap en de onderste schaal aanbrengen
11. Controle en inbedrijfstelling uitvoeren

3.5.1 Montage voorbereiden

Maak u vertrouwd met uw montagesituatie en de bijbehorende documenten.

Apparaat en handleiding.
- Accessoires.
Montageplaats.
- Installing bedrijfsmodus.

Stel het benodigde werktuig en materiaal samen:

Stabiele keukentrap
Duimstok of meetband
- Stift
Waterpas
Sleufschroevendraaier SL 2,5 x 0,4
- Torx-schroevendraajer TX30
Steenboor 8 mm
Klopboormachine
- Schroefsleutel SW 10 mm
- Beschermingsmaterial (b.v. dik karton) voor kookplaat en werkvlak

Houd het montagegedeelte vrij van voorwerpen, die storen of beschadigd+kennen raken.
Zorg ervoor dat de kookplaat en andere delen die aangeraakt können worden�<|im_start|>
Beschem de kookplaat en andere vlakken in het montagededeelte (b.v. met dik karton).
Zorg ervoor dat de elektrische voeding onderbroken is en blijft. De elektrische voeding worden pas ingeschakeld na de vraag hiertoe in de betreffende montagestap.

Wannere accessoires (b.v. wandkast, raamcontactschakelaar) bij de montagesituatie horen:

De handleidingen van de accessoires moeten in acht genomen worden.
Zorg ervoor, dat de accessoires correct gemonteerd en waar om aan te sluiten zich.
Zorg ervoor, dat de aansluitkabels van accessoires correct aangebracht en toegankelijk zijn.

3.5.2 Apparaat uitypakken

ATTENTIE!

Risico op glasbreuk of andere beschadigingen door ondeskundig gelebruik!

Het apparaat en zich oppervlak können bij het uitpakken of bij het transport beschadigd raken.

Snijd Niet in het beschemende karton.
Houd voorwerpen uit de buurt die het apparaat+kennen bekrassen (b.v. werktuigen, gespen).

Pak het apparaat en alle ingepakte delen voorzichtig UIT.
Leg het apparaat met de voorkant maar boven op een vaste, schone en beschermende onderlaag (b.v. dik karton).
Controller het apparaat en alle aanwezigede den op beschadigingen.
Controleer de levering op volledigheid.

"2.4 Leveringsomvang" (pagina 97).

Wanner delen ontbreken of beschadigd zich:

Neem contact op met uw dealer of de klantenservice.

Verwijder het verpakkingsmateriaal.
"8.1 Verpakking afvoeren" (pagina 119).

3.5.3 De onderste schaal en de Capillar Trap wegemen

ATTENTIE!

Gevaar voor materiaele schade door eruit vallende delen!

Bij beweging van het apparaat kan de frontplaat opengaan en+kunnen erin ligende delen eruit vallen.

Haal de erin liggende delen er voor de montage UIT.

Rotatiedempers zorgen ervoor dat de frontplaat zachtjes opengaat.

Doe de frontplaat open.

De onderste schaal is in de bovenste eindpositie geborgd en kan alleen na het neerklappen worden verwijderd.

Klap de onderste schaal omlaag.
Trek de onderste schaal er maar voren toeuit.

De Capillar Trap is aangebracht en wordt door een borging aan de zijkant in het apparatus gehouden.

Pak de Capillar Trap met beiden handen aan de zijkanten vast.
Trek de Capillar Trap in een boog eruit.

3.5.4 Apparaat ophangen

Het apparaat is gemaakt om aan een wand te hangen. Door het rookkanaaluit trekken, kan dit aan de hoogte van het plafond worden aangepast.

Bij bevestigbing aan een massieve wand:

Controleer of de draagkracht van de wand voldoende is.
Gebruik het meegeleverde bevestigingsmaterial.

Bij andere montageomstandigheden:

Informeer voor de montageaar alternatieve bevestigingsmogelijkheden (b.v. bij een architect).
Gebruik voor de wand geschikt bevestigingsmaterial.

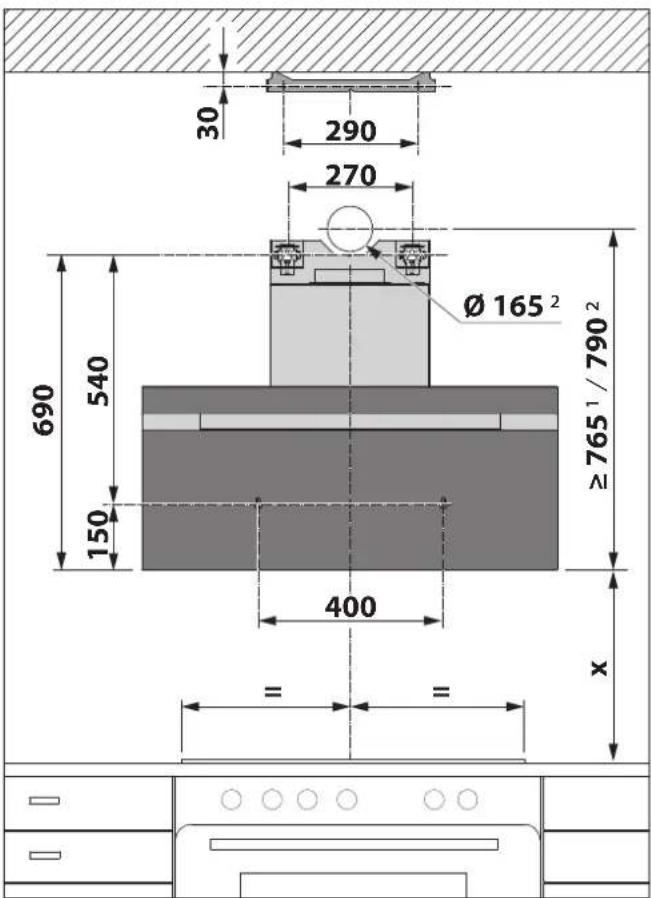

1 voor afzuigmodus met afzugleiding maarachten.
2 voor hybride modus met afzuigleiding maar achteren.

Veiligheidsafstand (x):

Aanbevolen 500~mm
Bij gaskookplaten ten minste 650~mm

Bepaal de ophangpositie.
Zorg voor een correcte positie van de kanaalbevestiging:

• Is de maat te Klein (minder dan 30mm ), dan kan het kanaal Niet worden ingehaakt.
• Oneffenheden (bijv. bij het plafond) können worden gecompenseerd via sleufgaten.

Zorg ervoor of de veiligheidsafstand in acheit worden genomen.

WAARSCHUWING

Levensgevaar door explosions of elektrische schok!

Het aanboren van gas-, water- of elektrische leidingen kan tot gevaarlijke situatuies leiden.

Controller of zich op de bevestigingspunten geen leidingen in de wand bevinden.

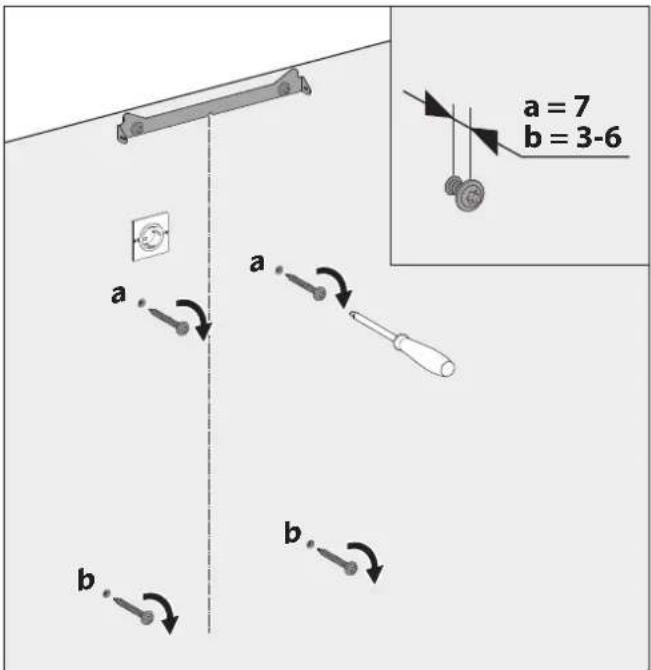

Bepaal en markeer de bevestigingspunten.
Boor de gaten in de wand.
Brende pluggen in de boorgaten aan.

Schroef de rookkanaalbevestiging vast.

De bovenste bevestigingsschroeven worden pas na het uitlijnen van het apparaat vastgedraaid.

De onderste bevestigingsschroeven dieren als wegtrekbveiliging en+zijn na het ophangen van het apparaat Niet meer toegankelijk.

Draai de bevestigingsschoven er passend in.

WAARSCHUWING!

Verwondingsgevaar door ondeskundig gebruik!

De grootte en het gewicht van het apparaat vergen bij het ophangen veel kracht. Wanner het apparaat valt, is ernstig letsel möglichk.

Hang het apparaat met twee Personen op.
Zorg voor een veilige standplaats bij het ophangen.
Zorg ervoor, dat er verder geen personen in de werkzone aanwezig zijn.

ATTENTIE!

Gevaar voor materiaèle schade door ondeskundig gebruik!

De grootte en het gewicht van het apparaat vergen bij het ophangen veel kracht. Wanner het apparaat valt, kuren het apparaat, keukenmeubels en andere voorwerpen beschadigd raken.

Dek de afgekoelde kookplaat af.
Houd het montagegedeelte vrij.

Hang het apparatus aan de bevestigingspunten op.

Controleer de horizontale uitlijing van het apparaat.
Lijn het apparaat met de stelschroeven UIT.
Draai de bevestigingschroeven stevig vast.

3.5.5 Accessoires aansluten

Afhankelijk van de montagesituatie worden aanwezigecaccessoires op de kap aangesloten:

Wandkast
Raamcontactschakelaar
- Onderdukschakelaar

De handleidingen van de accessoires moeten in ache genomen worden.

C

A Schakelkast

• BMK1: contact wandkast, collector optocoupler, max. 12 mA/12 V DC, veilig galv. gescheiden
• BMK2: contact wandkast, emitter optocoupler, max. 12 mA/12 V DC, veilig galv. geschienen

B Klem "BMK-F" voor aansluiting wandkast

C Klem "F-K" (multifunctioneel contact) voor aansluiting raamcontactschakelaar of onderdukschakelaar
D Besturingsleiding van de wandkast
E Wandkast
F Voedingsadapter wandkast
G Raamcontactschakelaar
H Besturingsleiding van de raamcontactschakelaar

Busverbinding

De aansluiting worden uitgevoerd met kabelklemmen aan een verwijderbare stekker op de ventilatorbehuizing.

ATTENTIE!

Gevaar voor beschadigingen door verkeerde aansluiting!
Een verkeerde poling van de besturingsleiding kan tot beschadigingen van de elektronica leiden.

Let bij het aansluiten van de besturingsleiding op een correcte poling:ader 1 op klem 1,ader 2 op klem 2.

Wandkast

Sluit de wandkast als volgt aan:

• Ader 1 op klem 1

• Ader 2 op klem 2

• De wandkast is gesloten, wanner het aansturingscontact geopend is.

• De wandkast is geopend, wanner het besturingscontact gesloten is.

Raamcontactschakelaar

Sluit de raamcontactschakelaar als volgt aan:

Blauwe/witteaderopklem3
- Bruine/groeneaderopklem4

• De ventilator van de kap is alleen bedrijfsklaar, wonneer het raam geopend is.

Onderdukschakelaar

• De ventilator van de kap is alleen bedrijfsklaar, wanner geen kritieke onderdruk in de ruimte worden vastgesteld.

3.5.6 Filter plaatsen (bij luchtcirculatiemodus en hybride modus)

Voor de montage van het filter bevindt zich op de ventilatorbehuizing een buisaansluiting ( 150mm ) als geleidingshulp. De filters zijn correct aangebracht, wanneer de onderkant van het filter parallel aan het oppervlak van de ventilatorbehuizing verloopt en de spleet ca. 5mm breed is.

VOORZICHTIG!

Verwondingsgevaar door scherpe randen!

De zijplaten van de ventilatorkast hebben randen die snijwonden aan de handen+kennen veroorzaken, b.v. bij ruwe aanpak bij het plaatsen van het filter.

Plaats het filter voorzichtig van bovenaf.
Vermijd contact met de zijplaten.

Luchtcirculatiemodus

Zet het circulatiefilter aan de bovenkant op de geleidingshulp van de ventilatorbehuzing.
Zorg ervoor, dat het circulatiefilter correct gemonteerd is.

Hybridemodus-afzuiingnaarboven

Zet het hybride filter aan de bovenkant op de geleidingshulp van de ventilatorbehuzing.
Zorg evoor dat het hybride filter correct gemonteerd is.

Hybridemodus-afzuiingnarrachteren

Zet het hybride filter aan de bovenkant op de geleidingshulp van de ventilatorbehuzing.
Zorg ervoor dat het hybride filter correct gemonteerd is.

3.5.7 Afzugleiding aansluiten (bij afzug- en hybride modus)

Afzuigmodus

Zet de afzuigleiding aan de bovenkant op de geleidingshulp van de ventilatorbehuzing.
Plak de overgang:tussen de afzugleiding en geleidingshulp met afdichttape (accessaire) af.
Zorg ervoor dat de afzuigleiding correct gemonteerd is.

Hybridemodus

Zet de afzuigleiding aan de bovenkant op de kraag van het hybride filter.
Zorg ervoor dat de afzuigleiding correct gemonteerd is.

3.5.8 Elektrische voeding aansluiten

Let op de aangegeven spanning op het typeplaatje.

Steek de IEC-stekker in de aansluitbus op de ventilatorbehuzing.
Steek de stekker in het stopcontact.
Leg de kabel zo, dat deze nicht kan worden geknikt, bekneld kan raken of kan worden beschadigd of bij het verwangen van de filtrvulling in de weg zit.
Zorg ervoor dat na de montage de mogelijkheid bestaat, alle polen van het apparaat van de elektrische voeding te scheiden.

Het apparatus is bedrijfsklaar.

3.5.9 Rookkanaal monteren

Het rookkanaal bestaatuit twee in elkaar geschoven rookkanaalplaten. In de binnenste plaat bevinden zich de ventilatiesleuven.

ATTENTIE!

Gevaar voor beschadigingen door ondeskundig gebruik!

De body van de kap en van het rookkanaal kunnen bij bewegingen tijdens de montage beschadigd raken.

Houd afstand tussen het rookkanaal en de body van de kap.
Houd voorwerpen uit de buurt die het apparaat konnen bekrassen (b.v. werktuigen, gespen).

Afhankelijk van de bedrijfsmodus worden de twee rookkanaalplaten op elkaar afgestemd.

Luchtcirculatiemodus en hybride modus

De ventilatiesleuven bevinden zich aan de bovenkant en zijn nicht bedekt.

Afzuigmodus

De binnenste rookkanaalplaat kan eruit getrokken en omgekeerd ingestoken worden om de ventilationsleuven te bedekken.

Licht het rookkanaal met twee Personen op.
Zet de onderkant van het rookkanaal in de gleuf van het apparatusaat.
Klap het rookkanaal aansluitend op de wand.

Trek de binnenste rookkanaalplaat omhoog.

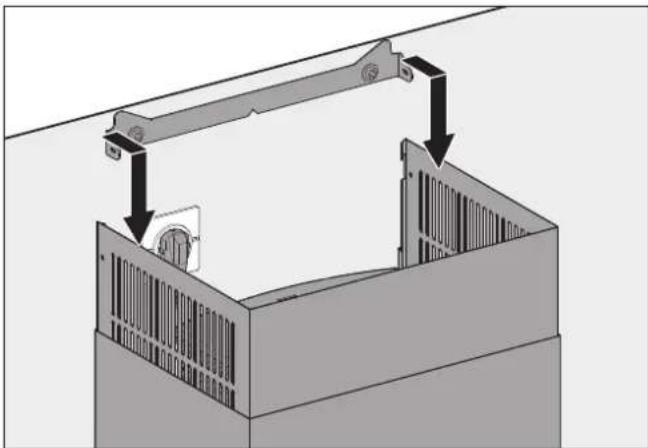

Hang de binnenste rookkanaalplaat aan de bovenkant aan de rookkanaalbevestiging.

3.5.10 De Capillar Trap en de onderste schaal aanbrengen

Na de montage moeten de binnenliggende delen er wee ingezet worden.

Zet de Capillar Trap met beiden handen met een boog in de opnameschacht.
Druk de Capillar Trap maar boven tot deze vastklikt.

Schuif de onderste schaal horizontaal tot aan dechterste aanslag in het apparaat.

Zwenk de onderste schaal maar boven tot de tweed sluitmagneten hoortaar aansluiten.

Controller of de onderste schaal correct is geplaatst en door de sluitmagneten worden vastgehonden.

Sluit de frontplaat.

3.5.11 Controle en inbedrijfstelling UITvoeren

ATTENTIE!

Gevaar voor storingen door vocht in het apparaat!

Wonneer het apparaat van een koude maar een warmer omgeving gebracht worden, kan er aan de binnenkant vocht neerslaan.

Wacht 2-3 uur, voordatu het apparaat in bedrijf neemt.

Controleer of de netstekker vrij toegankelijk is en of er een alpolige scheidingsinrichting (minstens 3 mm contactopening) aanwezig is.
Controller of de net- en elektraansluitkabel nicht geknikt, bekneld geraakt of beschadigd zich.
Controller of de ventilatie-uitgangen Niet gesloten of afgedekt zich.
Bij circulatieapparaten: zorg ervoor dat de ventilatiesleuven vrij,zijn.
Controleer de correcte werking van het apparaat. "4. Bediening" (pagina 109).

4. Bediening

4.1 Veiligheidsinstrumenties voor de bediening

WAARSCHUWING!

Gevaar door veronachtzaming van de bedieningsinstructies!

Dit hoofdstuk bevat belangrijke informatie voor het veilig bedieren van het apparaat.

Lees dit hoofdstuk voordat u het apparaat bedient zorgvuldig door.

Volg de veiligheidsinstructies op.

Bediening alleen door geautoriseerde gebruikers.
1.2 Geauthoriseerde doelgroepen" (pagina 94).
- Geen bediening door kinderen onder de 8 en Personen, die geziven bij het omgaan met het apparaat Niet in hunnen schatten.
- Gebruik het apparaat Niet in geval van brand of acuut brandgevaar (bijv. gasreuk).
Gaswerking alleen met een korte gasvlam (niet tot over de rand van de bodem van de pan). Open vuur kan het apparatusat beschadigelen brandenveroorzaken.
- Flambeer nicht onder het apparaat. Brandgevaar.
- Frituur nicht onder het apparaat zonder continu toezicht.
Bij gebruik kuren de kookplaat en andere delen die aangeraakt kuren worden zeer heet worden. Er bestaat verbrandingsgevaar.
- Vetresten moeten worden verwijderd. Vetresten zijn een brandrisico.
- Geen vocht in het apparata.

• Druppels of spatwater moeten worden voorkomen.

• Holders met vloeistoffen (b.v. vazen, flessen) mogen nicht op het apparaat gezet worden.

• Geen hindering van de luchtstroom.

• Geen verhindering van het luchtkanaal aan de onderkant van het apparatus.
• Gebruik het apparaat alleen met geplaatste Capillar Trap en gesloten onderste schaal.
• Bij luchtcirculatiemodus: Geen afdekking van de ventilatie-uitgangen (b.v. glazen/ borden op of voor de ventilatiesleuven). Uistromende lucht要去 onghinderd door de ventilatiesleuven hunnen ontsnappen, anders kan opstopping ontstaan. Wanner de kookdampen Nieteer weg hunnen trekken, bestaat brandgevaar.
  Bij afzuiig-ofhybridemodus: er moet voldoende toevoer van frisse lucht gegarandeerd zichn.

Maatregelen voor een voldoende toevoer van frisse lucht:

Open deramen.
Open de deuren.
Zorg ervoor, dat de raamcontactschakelaar(s) en wandkast geinstalleerd en klaar voor gebruik�n.
Bij ruimteluchtafhankelijkke branders (b.v. rookkanaal) binnen een endezelfde luchtmassa:

Zorg ervoor dat de voorgeschreven veiligheidsvoorziening werkt.

4.2 Bedieningspaneel

Het apparaat wordt via het bedieningspaneel gestuurd.

De positie van het bedieningsspaneel is altijd herkenbaar aan de uitholling van de AAN-/UIT-toets. De overige tiptoetsen branden wanner het apparaat is ingeschakeld.

Na het inschaken van de netspanning heeft het apparaat enkele seconden nodig om zich aan de omgevingscondities aan te passen. Tijdens dezeperiode zijn geen invoerhandelingen mogelijk.

Door een tiptoets aan te raken, worden de betreffende functieuitgevoerd:

• Tiptoets brandt zwak = functie niet actief
• Tiptoets brandt sterk = functie actief

Tiptoets Functie
	AAN/UIT, toegang configuratiemodus
	Luchtcirculatiemodus, controle-indicatie filtrvulling
	Kookplaatverlichting
	Effectverlichting
1	Vermogensniveau 1
2	Vermogensniveau 2
3	Vermogensniveau 3
P	Vermogensniveau Power (max. 6 minutes)

4.3 Normaal bedrijf

Tiptoets Functie
●	Het apparaat is uitgeschakeld. ● 1x tiptoets aanraken. Het apparaat schakelt in. Het apparaat is ingeschakeld. ● 1x tiptoets aanraken. Het apparaat schakelt UIT. Wanner de naloopfunctie geactiveerd is: De nalooptijd (10 minutes) start automatisch op hetIRST gekozen vermogensniveau.
○	Tiptoets brandt sterk: Luchtcirculatemodus is ingeschakeld. Tiptoets knippert: De filtrvulling moet verrangen worden.
▼	Tiptoets brandt sterk: Kookplaatverlichting is ingeschakeld.
▲	Tiptoets brandt sterk: Effectverlichting is ingeschakeld.
1	Tiptoets brandt sterk: Vermogensniveau 1 (kleinste ventilatorcapaciteit) is actief.
2	Tiptoets brandt sterk: Vermogensniveau 2 (middelste ventilatorcapaciteit) is actief.
3	Tiptoets brandt sterk: Vermogensniveau 3 (hoge ventilatorcapaciteit) is actief.
P	Tiptoets brandt sterk: Vermogensniveau Power (maximale ventilatorcapaciteit) is actief voor maximaal 6 minutes. Daarna gaat het apparaat maar vermogensniveau 3

Voor een optimaal rendement bij het verwijderen van kookdampen:

Het apparaat al 1-2 minutes voordat u gaat koken alvast inschakelen. Zo kan de stroming worden opgebouwd en worden de dampen snel afgevoerd.
Schakel tijdens het koken waar een vermogensniveau dat past bij de intensiteit van de kookdampen:

Vermogensniveau 1 -kleinste ventilatorcapaciteit
Vermogensniveau 2 - middelste ventilatorcapaciteit
- Vermogensniveau 3 - hoge ventilatorcapaciteit

Wonneer de intensiteit van de kookdampen Niet afneemt, schakelt u waar een hoger vermogensniveau.
Schakel bij het aanbradenaar het vermogensniveau Power.
Schakel na het koken de naloopfunctie in. "4.3.1 Naloopfunctie" (pagea 111).
Zorg voor een regelmatige toevoer van frisse lucht.

Gebruik het apparaat ook voor het verminderen van andere storende geuren. Bijvoorbeeld van:

• Uien en knoflook
• Oven, magnetron of stoomoven
  Fondue en raclette

WAARSCHUWING

Brandgevaar door vetresten!

Wonneer het apparaat werkt, hopen zich in en aan het apparaat vetresten op, die Licht ontvlambaar zijn.

Reinig het apparatusat deugdelijk.
"5. Reiniging" (pagina 113).

Bij een ingeschakeld vermogensniveau worden een zwakke luchtstroom uit het luchtkanaal aan de onderkant van het apparaat waar de voorste luchtinlaat geleid. Deze luchtcirculatie is gewenst. Het luchtkanaal aan de onderkant van het apparaat mag nooit gesloten worden.

De kookplaatverlichting is uitgerust met een energiebesparende LED-verlichting. De verlichting kan altijd en onafhankelijk van de ventilator gebruikt worden.

Wanneer u het apparaat inschakelt en een ongewoon hoog ventilatorgeruis hoorbaar is:

Reinig het apparatus.
Let op derichtlijnen voor de reiniging.

"5. Reiniging" (pagina 113).

Wanner u het apparaat inschakelt en een geur ruikbaar is:

Vervang defiltervilling.
Let op de richtlijnen voor het verwangen van de filtrervulling.
"6.2.2 Filtrvulling verrangen (bij luchtcirculatie modus en hybride modus)" (pagea 115).

Na 6OUR zonder bediening schakelt het apparaat (incl. verlichting) automatisch UIT.

4.3.1 Naloopfunctie

Het apparaat beschikt over een naloopfunctie. Wanner u deze functie gebruikt, werkt het apparaat nog 10 minutes op het LAST geselecteerde vermogensniveau.

Bij de luchtcirculatiemodus is het gebruik van de naloopfunctieoodzakelijk, opdat het apparaat de resterende geurtjes op kan nemen. Door het gebruik van de naloopfunctie wordt de levensduur van de filtervulling verhoogd. De filtervulling moet regelmatig vernieuwd worden.

De naloopfunctie kan handmatig of automatisch ingeschakeld worden. De naloopfunctie worden in de configuratiemodus geactiveerd.

4.4 Configuratie (pagina 112).

Tiptoets Functie

Het apparaat is ingeschakeld.

Wanner de naloopautomaat geactiveerd is: 1x tiptoets aanraken.

Het apparaat schakelt UIT.

De nalooptijd start automatisch op het LAST gekozen vermogensniveau.

Wanner de naloopautomaat Niet geactiveerd is: 2x tiptoets aanraken – binnen 2 seconden

Het apparaat schakelt UIT.

De nalooptijd wordt handmatig gestart op het LAST gekozen vermogensniveau.

Tijdens de nalooptijd (10 minute) knippert het bedieningssymbol van het vermogensniveau.

4.3.2 Kookplaatverlichting

De kookplaatverlichting is uitgerust met een energiebesparende LED-verlichting. De verlichting kan.altijd en onafhankelijk van de ventilator gebrukt worden. De kookplaatverlichting is dimbaar.

Het instellen van de kleurtemperatuur gebeurt in de configuratiemodus.

4.4 Configuratie" (pagina 112).

Tiptoets Functie

1x tiptoets aanraken om de kookplaatverlichting in- of uit te schakelen. Tiptoets ingedrukt houden om de dimme te starten. Als de tiptoets worden losgelaten, blijde kookplaatverlichting in de geselecteerde Lichtsterkte. Na het uitschaken start de kookplaatverlichting bij de volgende inschakeling wee met de volle Lichtsterkte.

4.3.3 Omschakeling afzuiig-/luchtcirculatiemodus

Wanneer het apparaat met een hybride modus is uitgerust, kan na het activeren van de omschakelfunctie altijdussen afzuiig-en luchtcirculatiemodus gewisseld worden.

De omschakeling wordt in de configuratiemodus geactiveerd.

4.4 Configuratie" (pagina 112).

Tiptoets Functie
○	Wonneer de omschakeling geactiveerd is: 1x tiptoets aanraken.
	Tiptoets is zwak verlicht: Het apparaat werkt in de bedrijfsmodus Afzuigen. De wandkast is geopend. De gereinigde lucht worden maar buiten geleid.
	Tiptoets brandt sterk: Het apparaat werkt in de bedrijfsmodus Circulatielucht. De wandkast is gesloten. De gereinigde lucht worden het vertrek in geleid.

4.3.4 Controle-indicatie filtrvulling

Het apparatus is uitergerust met een controle-indicatie om aan het verwangen van de filtrervulling te herinneren. In de luchtcirculatiemodus knippert de controle-indicatie om de 350 bedrijfsuren.

Door de contrôle-indicatie uit te schakelen, worden de urenteller opniew gestart.

De controle-indicatie worden in de configuratiemodusuitgeschakeld.

4.4 Configuratie" (pagina 112).

Tiptoets Functie

Tiptoets knippert: De filtrvulling要去 verwangen worden. → "6.2.2 Filtrvulling verwangen (bij luchtcirculatie modus en hybride modus)" (pagea 115).

4.4 Configuratie

Tiptoets Functie

Het apparaat is ingeschakeld, de vermogensniveauaansijn Niet actief. 1x tiptoets aanraken - langer dan 10 seconden. De tiptoetsen van de vermogensniveauaans knipperen 5x. Het apparaat schakelt waar de configuratiemodus. De configuratiemodus is ingeschakeld. Om de configuratiemodus te verlaten: 1x tiptoets aanraken. De instellingen worden opgeslagen. Alle bedieningssymbolen branden 5 seconden lang. Het apparaat is weein normaal bedrijf.

In de configuratiemodus konnen door de betreffende tiptoets aan te raken de volgende functies geactiveerd of gedeactiveerd worden.

Tiptoets Functie
...	1x tiptoets aanraken. Kookplaatverlichting worden ingeschakeld. Tiptoets nogmaals aanraken om de kleurendoorloop te starten. Na loslaten van de tiptoets stopt de kleurendoorloop, de geselecteerde kleurtemperatuur worden opgeslagen.
1	Effectverlichting. In de toestand bij levering is de functie geactiveerd. 1x tiptoets aanraken. Tiptoets brandt sterk, tiptoets voor de effectverlichting brandt zwak: Effectverlichting is uitgeschakeld.
2	Omschakeling afzuiq-/luchtcirculatiemodus. In de toestand bij levering is de functie uitgeschakeld. 1x tiptoets aanraken. Tiptoets brandt sterk, tiptoets voor de luchtcirculatiemodus brandt zwak: De omschakeling is geactiveerd. 1x tiptoets aanraken. Tiptoets brandt zwak, tiptoets voor de luchtcirculatiemodus is UIT: De omschakeling is gedactiveerd.
3	Controle-indicatie filtervulling. De functie is zo ingeschakeld dat de tiptoets voor de luchtcirculatiemodus om de 350 bedrijfsuren knippert. Wanner de filtervulling verrangen is: 1x tiptoets aanraken. Tiptoets brandt sterk: De urenteller start opnieuw, de tiptoets voor de luchtcirculatiemodus worden uitgeschakeld.
P	Naloopautomaat. In de toestand bij levering is de functie uitgeschakeld. 1x tiptoets aanraken. Tiptoets brandt sterk: Naloopautomaat is geactiveerd.

5. Reiniging

5.1 Veiligheidsinstructies voor de reiniging

WAARSCHUWING!

Gevaar door veronachtzaming van de reinigingsinstructies!

Dit hoofdstuk bevat belangrijke informatatie voor het veilig reinigen van het apparatus.

Lees dit hoofdstuk voordat u het apparaat reinigt zorgvuldig door.
Volg de veiligheidsinstructies op.

Reiniging alleen door geautoriseerde gebruikers. "1.2 Geautoriseerde doelgroepen" (pagina
- Geen reiniging door kinderen onder de 8 en Personen, die bevaren bij het omgaan met het apparaat Niet in hunnen schatten.

• Na het gebruik hunnen de kookplaat en andere delen die aangeraakt hunnen worden nog heet+zijn. Er bestaat verbrandingsgevaar.
• Vetresten moeten worden verwijderd. Vetresten zijn een brandrisico.

Het apparaat moet regelmatig worden gereinigd:

Bedieningspaneel, oppervlak, bovenste en onderste schaal na iedere maaltijdbereiding.
- De Capillar Trap bij dagelijks gebruik uiterlijk na drie weken.

5.2 Reinigingsmaatregelen

Het apparaat zuigt vuildeeltjes (b.v. vet- en oliedeeltjes) met de lucht uit de ruimte aan. In de bovenste schaal, de onderste schaal en in de Capillar Trap worden de vuildeeltjes afgeschieden en verzameld.

Voor elkereiniging:

Schakel het apparaatuit.
Zorg ervoor dat de kookplaat en andere delen die aangeraakt können worden zich aufgekoeld.

ATTENTIE!

Gevaar voor beschadigingen door ondeskundige reiniging!

Voorwerpen met scherpe randen, schuirmiddelen of ongeschichte reinigingsmiddelen können het apparaat beschadigen.

De volgende reinigingsmiddelen zich nicht geschickt en mogen nicht worden gebruikt:

• Aceton
  Trichlorethyleen
  Oplossingen op nitro-basis (bijv. een nitro-oplossing)
  Kunstharsverdunning
  Schuurmiddelen
  Silicoonhoudende polijstmiddelen
• Oliehoudende polijstmiddelen
  Was
  Waterdamp
  Op gecoate oppervlakken: microvezeldoek

Houd voorwerpen uit de buurt, die het apparaat konnen bekrassen (b.v. ringen).

Gebruik milde huishoudreinigingsmiddelen (bijv. alkalivrije, ph-neutrale allesreiniger).
Gebruik een zachte,vochtige doek.
Reinig zonder veel druk uit te oefenen.

De aanwijzingen en gegevens op de reinigingsmiddelen要去en inucht genomen worden.

Bedieningspaneel

Reinig het bedieningspaneel met een Niet-pluizende, Licht vochtige doek (b.v. een microvezeldoek).
Wrijf het bedieningspaneel droog met een nichtpluizende, zachte doeck.

Oppervlakken

Reinig de oppervlakken met een zachte, vochtige doeken mild huishoudreinigungsmiddel.
Wrijf de oppervlakken met een zachte doek droog.

Bovenste en onderste schaal

Klap de onderste schaal omlaag.
Trek de onderste schaal er waar voren toeuit.
Reinig de bovenste schaal met een zachte, vochtige doeck.
Reinig de onderste schaal met een zachte,vochtige doek.
Wrijf de bovenste en onderste schaal met een zachte doek droog.
Zet de onderste schaal er weer in.

3.5.10 De Capillar Trap en de onderste schaal aanbrengen" (pagina 108).

Capillar Trap

De Capillar Trap is aangebracht en wordt door een borging aan de zijkant in het apparatus gehouden.

Pak de Capillar Trap met beiden handen aan de zijkanten vast.
Trek de Capillar Trap in een boog eruit.

U kunt de Capillar Trap bijv. in de afwasmachine reinigen.
Reinig de vlakken en randen op de opnameschacht van de Capillar Trap met een zachte, vochtige doeck.
Zorg ervoor dat de Capillar Trap helemaal droog is.
Zet de Capillar Trap er weir in.

3.5.10 De Capillar Trap en de onderste schaal aanbrengen" (pagina 108).

6. Reparities

6.1 Veiligheidsinstrumenties voor het uitvoeren van reparaties

WAARSCHUWING!

Gevaar door veronachtzaming van de onderhoudsinstructies!

Dit hoofdstuk bevat belangrijke informatatie voor het veilig onderhonden en repareren van het apparatus.

Lees dit hoofdstuk voordat u het apparaat onderhoudt zorqvuldig door.
Volg de veiligheidsinstructies op.
Voer het onderhoud en de reparationsuit zoals is beschreiben.

• Reparatiewerkzaamheden alleen door gekwalificeerd, deskundig personeel.
  1.2 Geauthoriseerde doelgroepen" (pagina 94).
• Elektrotechnische werkzaamheden alleen lately uitvoeren door gekwalificeerde elektromonteurs.
  1.2 Geauthoriseerde doelgroepen" (pagina 94).
• Reparations alleen door geautorieerde gebruikers.
  1.2 Geautoriseerde doelgroepen" (pagina 94).
• Geen reparations door kinderen onder de 8 en personen, die bevaren bij het omgaan met het apparaat Niet in hunnen schatten.
  Bij werkzaamheden op hoogte moet u letten op een stabiele stand (b.v. een stabiele keukentrap).
• De kookplaat en andere delen die aangeraakt konnen worden要去en afgekoeld zich.
• De ventilatorbehuzing mag nooit geopend worden.

6.2 Onderhoud

6.2.1 Lampen verrangen

Het apparatus is voorzien van een onderhoudsvrije ledverlichting. Wanner er spreke is van een storing:

Neem contact op met uw dealer of de klantenservice.

6.2.2 Filtrvulling verrangen (bij luchtcirclatiemodus en hybride modus)

Geurtjes worden door de filtrvulling in het circulatie- of hybride filter gebonden. De geurloze, gereinigde lucht worden weer maar de ruimte geleid.

Het circulatie- en hybride filter zijn maximaal tweeJAar onderhoudsvrij.

Daarna moet de filtrvulling regelmatig vernieuwd worden.

Vervangingsintervals

• Dagelijks gelebruik: bij geurtjes in de uittredende lucht of uiterlijk na 12 maanden.
• Incidenteel gebruik: bij geurtjes in de uittredende lustch of uiterlijk na 24 maanden.

ATTENTIE!

Gevaar voor materièle schade door vallende delen!

Bij werkzaamheden aan het apparaat+kennen delen van het apparaat of werktuigen vallen en tot schade aan keukenelementen leiden.

Beschem de afgekoelde kookplaat en andere vlakken in het kookgedeelte (b.v. met dik karton).

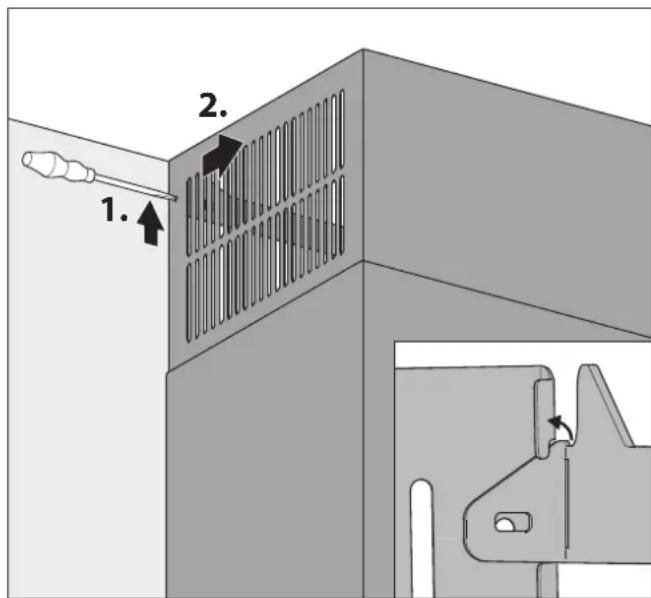

Maak de binnenste rookkanaalplaat aan beiden zijden van de rookkanaalbevestiging los.

Schuif de binnenste rookkanaalplaat maar beneden.

Neem het rookkanaal van het apparaat af.

Circulatiefilteruitbouwen

Til het filter minimaal 30 mm op.
Neem het filter maar voren UIT het apparaat.

Hybridefilteruitbouwen

Verwijder de afzigleiding van het hybride filter.
Til het filter minimaal 30 mm op.
Neem het filter maar voren uit het apparaat.

Het verwisselen van de filtrervulling worden uitgevoerd zoals in de desbeteffende handleiding worden beschreven.
Vervang de filtervulling.
Reinig het filter van buiten (b.v. door afzuiigen met een stofzuiger).

Zet het filter er weer op.

"3.5.6 Filter plaatsen (bij luchtcirculatiemodus en hybride modus)" (pagea 105).

Monteer het rookkanaal.
3.5.9 Rookkanaal monteren" (pagina 107).
Schakel de contrôle-indicatie op het bedieningspaneeluit.
4.4 Configuratie" (pagina 112).

6.3 Verhelpen van storingen

Mogelijkke storingen worden hieronder als volgt beschreiben: Beschrijving van de storing.

• Mogelijkeoorzaak.

Oplossing.

Ventilator en verlichting werken nicht.

• Geen stroomtoevoer.

Controleer of de netkabel aan beiden kanten aangesloten is.

Controleer of de zekering gereageerd heeft.

Wonneur u over een automatische zekering beschicht, schakelt u de automatische zekering in.

In geval van andere zekeringstypes neemt u contact op met een elektricien.

• Het apparaat is nicht ingeschakeld.

Controleer alle vermogensniveauaus.

4.3 Normaal bedrijf (pagina 110).

• Het apparaat is aangesloten op een raamcontactschakelaar en het raam is gesloten.

Open het raam.

• Het apparatus is op een onderdukschakelaar aangesloten.

De onderdukschakelaar herkent een kritische onderduk.

Open een raam.

Wacht tot de luchtdruk weein normal is.

Verlichting werkt nicht.

• Lamp is defect.

Neem contact op met uw dealer of de klantenservice.

Geurvorming tijdens het bedrijf.

• De filtrervulling is opgebruikt.

Vervang defiltervulling.

"6.2.2 Filtrvulling verrangen (bij luchtcirculatie modus en hybride modus)" (pagea 115).

Slecht vermogen van het apparatus.

• Het circulatiefilter is dichtgeslibd.

Vervang de filtrvulling van het circulatiefilter.

"6.2.2 Filtrvulling verrangen (bij luchtcirculatie modus en hybride modus)" (pagea 115).

• Het hybride filter is dichtgeslibd.

Vervang de filtrvelling van het hybride filter.

"6.2.2 Filtrvulling verrangen (bij luchtcirculatie modus en hybride modus)" (pagea 115).

• De afzugleiding werden ondeskundig aangesloten of verplaatst.

Neem contact op met uw dealer of de klantenservice.

Het bedieningspaneel reageert Niet na herhaaldelijk aanraken.

• Het bedieningspaneel is vuil.

Reinig het bedieningspaneel.

"5. Reiniging" (page 113).

• De software van het apparaat moet opnieuw gestart worden.

Onderbreek de stroomvoorziening korte tijd.

Vocht in het apparaat.

• Er zijn druppels of spatwater in het apparaat binnengedrongen.

• Er is vloeistof (b.v.uit vazen, flessen op het apparaat) in het apparaat binnengedrongen.

Onderbreek meteen de stroomtoevoer door de zekering te verwijderen.

Zorg ervoor dat de stroomtoevoer van het apparaat Niet per ongeluk opnieuw ingeschakeld worden. Laat bijv. iemand opletten dat niemand de zekering inschakelt.

Zorg ervoor dat er verder geen vloeistoffen in het apparatusat binnendringen können.

Laat het apparatadrogen.

Laat het apparaat door gekwalificeerd personeel controlleren en repareren voordat u het apparaat opnieuw gebruikt.

Wanner een storing Niet verholpen kan worden:

Neem contact op met uw dealer of de klantenservice.

7. Demontage

WAARSCHUWING!

Verwondingsgevaar door ondeskundig gebruik!

De grootte en het gewicht van het apparaat vergen bij het wegnen ervan veel kracht. Wanner het apparaat valt, is ernstig letsel möglichk.

Haal het apparaat er met twee Personen af.
Zorg voor een veilige standplaats bij het wegemen.
Zorg ervoor, dat er verder geen Personen in de werkzone aanwezig zijn.

ATTENTIE!

Gevaar voor materiaele schade door ondeskundig gebruik!

De grootte en het gewicht van het apparaat vergen bij het wegnemen ervan veel kracht. Wanner het apparaat valt, kuren het apparaat, keukenmeubels en andere voorwerpen beschadigd raken.

Dek de afgekoelde kookplaat af.
Houd het montagededeelte vrij.

Onderbreek op alle polen de stroomvoorziening van het apparatus.
Trek de netstekker eruit.
Maak de binnenste rookkanaalplaat van deroorkkanaalbevestiging los.
Neem het rookkanaal van het apparaat af.

Indien aanwezig:

Haal de aanwezig aansluitkabels van de accesiores af.

Bij afzuiig-enhybridemodus:

Verwijder de afzigleiding.

Bij luchtcirculatiemodus en hybride modus:

^r Verwijder de filters.
Draai de bevestigingschroeven ca. een slag los.
Til het apparataat met twee Personen op.
Haal het apparaat er maar voren toe af.
Zet het apparaat op een stevige en beschermende ondergrund.

8. Verwerking van afvalstoffen

8.1 Verpakking afvoeren

ATTENTIE!

Gevaar voor milieuschade door Niet-vakkundig afvoeren van de verpakking!

Geef de verpakking Niet met het normale huisvuil mee.
Voer de verpakking af voor een vakkundige, milieuvriendelijkke recycling.

De verpakking dient als bescherming voor transportschade. Alleen de originele verpakking garandeert voldoende beschermingijdens het transport.

Bewaar de verpakking op een plek die voor kinderen nicht toegankelijk is.

Het verpakkingsmaterial is vanuit milieuvriendelijk oogpunt gekozen en is vervaardigd van recyclebare materialen. Het verpakkingsmaterial kan na gebruik in de kringloop van grondstoffen terugkeren. Daardoor konnen waardevolle grondstoffen gespaard blijven.

• De buitenverpakking is van karton.
• Het vulmaterial en de inzetstukken zijn van karton of styropor.
• De beschermfolies en zakjes zijn van polyethylen (PE).
• Verwijder de verpakking op milieuvriendelijkwijze als geschedenmaterialen.

8.2 Apparaat afvoeren

ATTENTIE!

Gevaar voor milieuuschade door Niet-vakkundig afvoeren van het apparaat!

Het apparatus valt onder Europese Richtlijn 2012/19/EU en mag Niet worden afgevoerd met het huishoudelijk afval.

Geef het apparaat na de gebruiksperiode Niet met het normale huisvuil mee.
Informeer bij uw stads- of gemeentebestuur waar de mogelijkheden om het apparaat een op een vakkundige, milieuvriendelijkke manier te recyclen.

Maak het apparaat na de demontage onbruikbaar, b.v. door de spanningsloze netkabel eraf te knippen.
Het apparaat volgens de wettelijkbepalingen via een deskundig afvalverwerkingsbedrijf of uw lokale inzamelpunt recyclen.

9. Bijlage

9.1 Productgeveensblad

Conform article 3 paragraf 1 b lid ii van verordening (EU) nr.65/2014

BKH 90 GL-2 BKH 110 GL-2

	BKH 90 GL-2	BKH 110 GL-2
Jaarliks energieverbruik in kWh	37,1 394
EEI Hood klasse A B
FDE Hood 30,5 31,9
FDE Hood klasse A A
LE Hood 36,6 32,3
LE Hood klasse A A
GFE Hood 85,7 84,3
GFE Hood klasse B C
Volumestroom bij afzuigmodus in m3/h
Niveau min./max.	250/340	260/390
Niveau Power/Intensief	420	480
Volumestroom bij luchtcirculatiemodus in m3/h
Niveau min./max.	190/280	210/330
Niveau Power/Intensief	350	410
Geluidsniveau bij afzuigmodus in db(A)
Niveau min./max.	50/58	52/60
Niveau Power/Intensief	64	66
Geluidsniveau bij luchtcirculatiemodus in db(A)
Niveau min./max.	54/62	54/64
Niveau Power/Intensief	67	69
Vermogensverbruik stand-by in Watt (W)	0,9	0,9
Vermogensverbruik stand-off in Watt (W)	0,5	0,5

9.2 Accessoires

Bij gebruik van accessoires要去 de bijbehorende documentationatie in acheit genomen worden.

Articlel Nr.
Circulatiefilter permalyt® BUR 150 1005520
Circulatiefilter BUF 150 + 1003325
Hybride filter BHF 150 + 1003607
Hybride filter BHF 150 + h 1004895
Navulverpakking berbel Pro Aktiv 150 1000875
Onderdukschakelaar P4 6001728
Wandkast BMK-F 150 1001330
Wandkast BMK-Z 150 1001390
Radio-raamcontactschakelaar 1002916
Afstandsbediening BFB 6002409
Afzuiglucht-set I rond 150	1004729
Afzuiglucht-set II vlak 150	1004730
Afzuiglucht-set III vlak 150 dubbel	1004731
Afzuiglucht-set ECO I rond 150	1004732
Afzuiglucht-set ECO II vlak 150	1004733
Afzuiglucht-set ECO III vlak 150 dubbel	1004734

9.3 Contact

Wanneru suggesties of vragen heeft, kiest uuit de volgende mogelijkheden:

Contact opnemen met de klantenservice van de fabrikant

U kunt op verschillende manieren contact opnemen met once klantenservice. Kiesuit de volgende möglichkheden:

Telefoon: +49 (0) 5971/80 80 9-660 Ma t/m do 8:00 - 17:30 uer en vr 8:00 - 16:30 uur

Fax: [phone]

E-mail: [e-mail]

Document information
