Mic Mechanic 2 - Hifi-systeem TC HELICON - Gratis gebruiksaanwijzing en handleiding

Producttype	Vocaal effectpedaal / Hifi-systeem
Merk	TC Helicon
Model	Mic Mechanic 2
Voeding	9 V DC (300 mA min) of 4 AA-batterijen (LR6)
Stroomverbruik	2,7 W
Microfooningang	Symmetrische XLR, impedantie 2,68 kΩ, niveau -42 dBu tot +1 dBu
Uitgang	Symmetrische XLR, impedantie 200/100 Ω, niveau +1 dBu
Frequentiebereik	20 Hz - 20 kHz (+0 / -0,3 dB)
Dynamisch bereik	> 104 dB
Signaal-ruisverhouding	> 104 dB
Effecten	Echo (Tape, Digitaal, Slap), Reverb (Room, Hall), Toonhoogtecorrectie
Extra functies	Tone (adaptieve EQ, de-essing, noise gate), Auto Gain, Fantoomvoeding 24 V, Tap Tempo, Mic Control
Display	Batterij-LED (groen/geel/rood), Aan/Uit-LED
Connectiviteit	USB micro voor firmware-updates
Bedrijfstemperatuur	0 °C tot 50 °C
Opslagtemperatuur	-30 °C tot 70 °C
Maximale luchtvochtigheid	90% niet-condenserend
Veiligheid	Veiligheidsinstructies inbegrepen, niet openen
Reiniging	Droge doek
Garantie	Beperkte garantie (zie website Music Tribe)

Veelgestelde vragen - Mic Mechanic 2 TC HELICON

Hoe stel ik het tempo van de echo in?

Houd het pedaal ongeveer 2 seconden ingedrukt om de Tap Tempo-modus te activeren. Druk meerdere keren in het gewenste ritme, houd dan 2 seconden ingedrukt om te verlaten.

Hoe vervang ik de batterijen?

Verwijder de enkele schroef aan de onderkant van het pedaal om het compartiment te openen. Plaats 4 AA-batterijen met inachtneming van de polariteit.

Kan ik een condensatormicrofoon gebruiken?

Ja, de Mic Mechanic 2 levert automatisch 24 V fantoomvoeding. Voor dynamische microfoons heeft dit geen invloed op de werking.

Hoe activeer ik de Tap Tempo-modus?

Houd de voetschakelaar 2 seconden ingedrukt. De Aan/Uit-LED knippert in het huidige tempo. Tik het ritme, houd dan opnieuw 2 seconden ingedrukt om te vergrendelen.

Wat doet de Tone-knop?

De Tone-knop activeert een adaptieve equalizer, de-essing en noise gate. U kunt schakelen tussen de instellingen 'Normal' en 'Less Bright' door de Tone-knop ingedrukt te houden en op het pedaal te drukken.

Hoe schakel ik een effect uit?

Draai de betreffende knop (Echo, Reverb of Correctie) volledig tegen de klok in om het effect uit te schakelen. De voetschakelaar schakelt alle effecten uit behalve de Tone.

Wat is de functie van de auto gain?

De auto gain past automatisch het ingangsniveau van de microfoon aan om vervorming te voorkomen en een goed signaal naar de mengtafel te garanderen.

Hoe werk ik de firmware bij?

Sluit het pedaal aan op een computer via de USB micro-poort en gebruik de VoiceSupport 2-app die beschikbaar is op de TC Helicon-website.

Kan ik het apparaat zonder batterijen gebruiken?

Ja, u kunt een 9 V netadapter gebruiken (minimaal 300 mA, niet inbegrepen). Het pedaal werkt ook op batterijen voor mobiel gebruik.

Wat betekent de LED-indicator?

De Aan/Uit-LED gaat branden wanneer het effect is ingeschakeld en knippert in ritme met het tempo in Tap-modus. De batterij-LED geeft het niveau aan: groen (vol), geel (laag), rood (vervanging nodig).

GEBRUIKSAANWIJZING Mic Mechanic 2 TC HELICON

Belangrijke veiligheidsvoorschriften

Waarschuwing

Aansluitingen die gemerkt,zijn met het symbool voeren een zodanig hoge

spanning dat ze een risico vormen voor elektrische schokken. Gebruik uitsluitend kwalitatief hoogwaardige, in de handel verkrijgbare luidsprekerkabels die voorzien zijn van 1 / 4 TS stekkers. Laat uitsluitend gekwalificeerd personeel alle overige installmente- of modificatiehandelingen uitvoeren.

Dit symbol wijst u altiijd op belangrlijke bedienings - en onderhoudsvoorschriften in de bijbehorende documenten.

Wij vragen u dringend de handleiding te lezen.

Attentie

Verwijder in geen geval de bovenste afdekking (van hetijkenste gedeelte)

anders bestaat er gevaar voor een elektrische schok. Het apparaat bevat geen te onderhonden onderdelen. Reparatiewerkzaamheden mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie

Om het risico op brand of elektrische schokken te beperken, dient u te voorkomen dat dit apparaat worden blootgesteld aan regen en vocht. Het apparaat mag nicht worden blootgesteld aan neerdruppelend of opspattend water en er mogen geen met water verwulde voorwerpen - zoals een vaas - op het apparaat worden gezet.

Attentie

onderhoudspersoneel. Om elektrische schokken te voorkomen, mag u geen andere onderhoudshandelingen verrichten dan in de bedieningsinstrumenties vermeld staan. Reparatiewerkzaamhedenogenslen alleen uitgevoerd worden door gekwalificeerd onderhoudspersoneel.

1. Lees deze voorschriften.
2. Bewaar deze voorschriften.
3. Neem alle waarschuwingen in acht.
4. Volg alle voorschriften op.
5. Gebruik dit apparaat Niet in de buurt van water.
6. Reinig het uitsluitend met een droge doek.
7. Let erop geen van de ventilatie-openingete bedekken. Plaats en installer het volgens de voor-schriften van de fabrikant.

8. Het apparaat mag Niet worden geplaatst in de buurt van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.

9. Maak de veiligheid waarin door de polarisatie of aardingsstekker worden voorzien, Niet ongedaan. Een polarisatiestekker heeft twee bladen, waarvan er een breder is dan het andere. Een aardingsstekker heeft twee bladen en een derde uitsteeksel voor de a Harding. Het bredere blad of het derde uitsteeksel zich er voor uw veilighid. Mocht de geleverde stekker nicht in uw stopcontact passen, maar het contact dan door een elektricien verrangen.

10. Om beschadiging te voorkomen,要去 stroomleiding zo gelegd worden dat er nicht kan worden over gelopen en dat ze beschermd is gegen scherpe kanten. Zorg zeker voor voldoende bescherming aan de stekkers, de verlangkabels en het punt waar het netsnoer het apparaat verlaat.
11. Het toestel met altijd met een intacte aarddraad aan het stroomnet aangesloten zich.
12. Wanneer de stekker van het hoofdnetworke of een apparaatstopcontact de functionele eenheid voor het uitschaken is, dienteachi tijd toeqankelijk te zijn.
13. Gebruik uitsluitend door de producent gespeci- ficeerd toebehoren c.q. onderden.

1. Gebruik het apparaat uitsluitend in combinatie met de wagen, het statief, de driepoot, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het apparaat worden verkocht.

Bij gebruik van een wagon dient men voorzichtig te zich bij het verrijden van de combinatie wagon/apparaat en letsel door vallen te voorkomen.

1. Bij onweer en als u het apparaat langereijd Niet gebruikt, haalt u de stekker uit het stopcontact.

2. Laat alle voorkomende reparations door vakkundig en bevoegd personeel uitvoeren. Reparatiewerk-zaamheden zijn nodig als het toestel op enige wijze beschadig is geraakt, bijvoorbeeld als de hoofd-stroomkabel of -stekker is beschadig, als er vloeistof voorwerpen interecht zichen gekommen, als het aan regen of vochtigkeit heeft bloot-gestaan, Niet normal functioneert of wanner het isGeVallen.

1. Correcte afvoer van dit product: dit symbol geegt aan dat u dit product op grond van de AEEA-richtlijn (2012/19/EU) en de nationale wetgeving van uw land Niet met het gewone huishoudelijkke afval mag

weggooien. Dit product moet na afloop van de nuttige levensduur waar een officièle inzamelpost voor afgedankte elektrische en elektronische apparatuur (AEEA) worden gebracht, zodate het kan worden gerecycleerd. Vanwege de potentieel gevaarlijke stoffen die in elektrische en elektronische apparatuur konnen voorkomen, kan een onjuiste afvoer van afval van het onderhavige type een negatieve invloed op het milieu en de menselijk gezondheid hebben. Een juiste afvoer van dit product isECHTER Niet alleen better voor het milieu en de gezondheid, maar draagt tevens bij aan een doelmatiger gebruik

van de natuurlijke hulpbronnen. Voor meer informatatie over deplaatsen waar u uw afgedankte apparatuur kut inleveren, kut u contact opnemen met uw gemeente of deplaatselijkreinigingsdienst.

1. Installeriet nicht in eenkleine ruimte,zoals en boekenkast of ieits dergelijks.
2. Plaats geen open vlammen, zoals brandende kaarsen, op het apparaat.
3. Houd rekening met de milieuspecten van het afvoeren van batterijen. Batterijen要去en bij een inzamelpunt voor batterijen worden ingeleverd.
4. Dit apparaat kan worden gebruikt in tropische en gematigde klimaten tot 45^

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeeltelijk vertrouwot op enige beschrijving, Foto of verklaring hierin. Technische specifieats, verschijningen en andere informatie konnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones en Coolaudio zichen handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Alle rechten voorbehonden.

BEPERKTE GARANTIE

Voor de toepasselijke garantievoorwaarden en aanvullende informatatie met betrekking tot de beperkte garantie van Music Tribe,zie de volledige details online op community.musictribe.com/pages/support#warranty.

SE

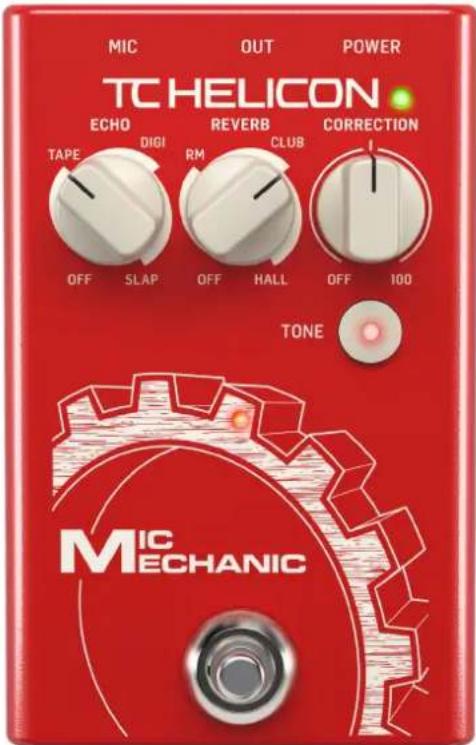

ECHO knop selekteert het type en de hoeveelheid echo-effect op uw stem. Door de knop aan te passen aan de echostijl van uw voorkeur, bepaalt u hoe luid de echo's zullen zijn. Als u de knop volledig gegen de klok in draait, worden het echo-effectuitgeschakeld. Er zich 3 soorten echo beschikbaar:

• Plakband - simuleert het warme geluid van analoge tape-echo
• Digitaal - creëert een ongerepte, exacte replicatie van het originele signaal
  Klap - creert een enkel, snel echo-effect

2 REVERB knop selekteert het type en de hoeveelheid reverb-effect op uw stem. De 3 soorten galm verschijnen in volgorde van dekleinste ruimte (Room) tot de grootste (Hall). Het aanpassen van de knop binnen ded gewenste reverbruiimte bepaalt hoe uitgesproken het effect zaarend. Als u de knop volledig gegen de klok in draait, worden de galm uitgeschakeld.
3 CORRECTIE knop past de hoeveelheid toonhoogtecorrectie aan. Met de knop in het midden van de 12:00-positie, biedt het efect subsiele ondersteuning van de toonhoogte zonder merkBare of onnatuurlijke artefacten. Draai de knop helemaal waar boven voor een agressiever effect, of helemaal gegen de klok in om het efectuit te schakelen.
4 BATTERIJ-LED geeft het batterijniveau aan, waar bij groen de volledige levensduur aangeeft, geel een gedeeltelijke levensduur en rood om te waarschuwen dat de batterijen要去en worden verwangen.

TOON knop activeert een vooraf ingestelde combinatie van adaptieve EQ, de-essing en noise gate. De instellenen voor "Normaal" en "Minder很有可能 kuren worden gewijzigd door de Tone-knop ingedrukt te houden en de voetschakelaar in te drukken.
6 AAN/UIT-LED Licht op wonneer het efect is geactiveerd, en knippert in het ritme van het delay-tempo bij gelebruik van de tap tempo-functie.
7 VOETSCHAKELAAR omzeil de efecten Reverb, Echo en Correction, maar hebft geen invloed op de Tone-status.
USB ingang accepteert een micro-USB-kabel voor aansluiting op een computer. Gebruik de toepassing VoiceSupport 2 om firmware-updates te installereren en voor andere functies, afhankelijk van uw product. Download VoiceSupport 2 van tc-helicon.com/p/P0CMP
9 AAN UIT schakelaar zet het pedaal aan enuit.
STROOM ingang accepteert een 9 V voedingskabel (niet meegeleverd).
11 UIT jack accepteert een gebalanceerde XLR-kabel voor aansluiting op een mixer of actieve luidspreker.
MIC ingangsaansluiting accepteert een gebalanceerde XLR-kabel om uw microfoon aan te sluiten.

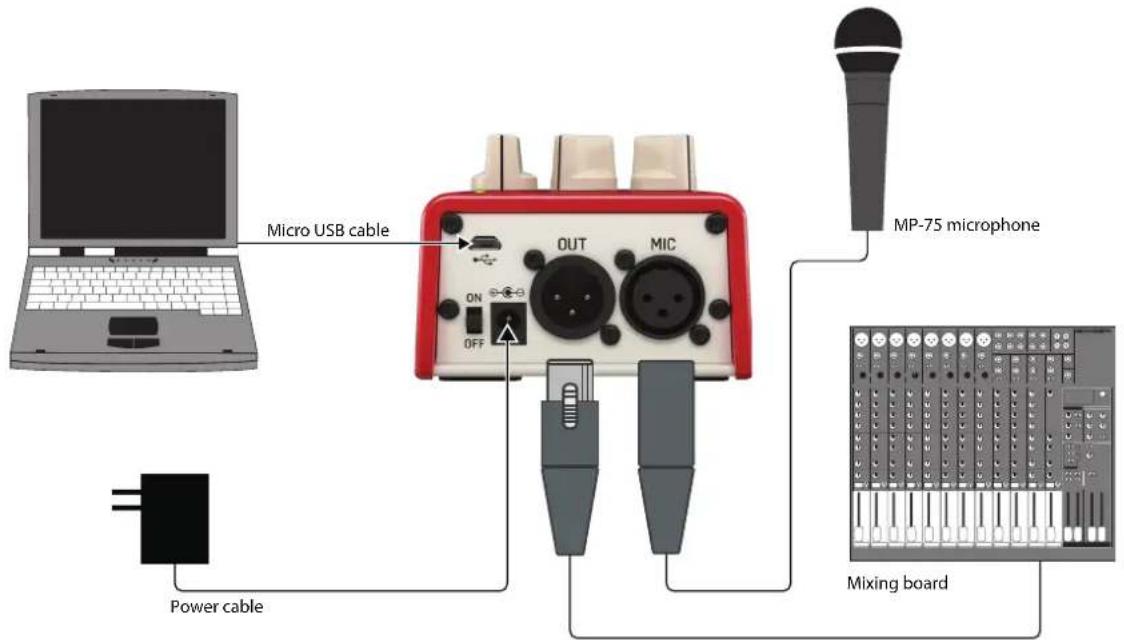

2. Operatie

Verbinding

• • Sluit een microfoon aan op de MIC-aansluiting
    Sluit de OUT-aansluiting aan op een mixer, interface of actieve luidspreker
    Sluit de voedingskabel aan (optioneel)
    Sluit een micro-USB-kabel aan op een computer (optioneel)

Tik op Tempo

Het echo-tempo kan handmatig worden aangepast aan de song die u speelt. Houd de voetschakelaar ongeveer 2 seconden ingedrukt om maar de tapmodus te gaan. De aan/uit-LED knippert in het ritme van het huidige tempo. Tik eenaar ker op de voetschakelaar in het ritme van het gewenste tempo en houd bij de)[-laatste tik uw voet ongeveer 2 seconden op de schakelaar om de tapmodus te verlaten.

Let op - het pedaal za geen "time-out" krijgen van de Tap-modus, dus u kunt deze modus actief houden als u van plan bent het effect gedurende een song of set aan te lately, zodat u gemakkelijker toegang hebt tot deze functie.

Echofeedback aanpassen

Feedback is de parameter die bepaalt hoeveel herhalingen hoorbaar+zijn in het echo-effect. Door de Tone-knop ingedrukt te houden en aan de Correction-knop te draaien, kunt u de lengte van de feedback aanpassen. Zodra u de Tone-knop loslaat, hervat de Correction-knop+zijn normale functie.

De batterijen verwangen

De Mic Mechanic 2 kan werken op 4 AA-batterijen. Verwijder de enkele schroef aan de onderkant van het pediaal om het batterijklepje te openen. Let bij hetplaatsen van de batterijen op de juiste polariteit.

Mic Mechanic 2 past automatisch de versterkingsinstellung voor uw microfoon aan, waardoor handmatige aanpassingen Niet meer nodig+zijn en ervoor wordt gezorgd dat een goed signalaar de mixer worden doorgegeven zonder ongewenste verrorming.

24 V fantoomvoeding

Fantoomvoeding is alkjld actief op de Mic Mechanic 2. Dit za condensatormicrofoons van stroom voorzien, maar hebft ook geen invloed op dynamische microfoons.

Microfoonbediening

Met Mic Control kunt u de aan/uit-status van het effect regelen via een MP-75-microloon. Houd de voetschakelaar ingedrukt verwijl u het apparaat inschakelt om Mic Control in te schakelen.

Merk op dat bij gelebruik van een condensatormicroloon, Mic Control moet wordenuitgeschakeld om ongewenst aan/uit-schaken te voorkomen.

40 MIC MECHANIC 2 Gebruiksaanwijzig

3. Specificities

Ingangsmicrofoon

Ingangsimpedantie: Gebalanceerd: 2.68 kOhm

Microfoon Ingangsniveau @ 0 dBFS: -42 dBu tot +1 dBu

EIN @ Max Mic Gain Rg = 150 Ohm: -126 dBu

Microfoon invoer-SNR: >104 dB

Uitgang

Uitgangsimpedantie, Bal./Onbal.: 200/100 Ohm

Ohm-uitgang vol Schaal: +1 dBu

Dynamisch bereik: >104dB , 20Hz tot 20kHz

Frequeniebereik: +0 / - 0.3 dB, 20Hz tot 20kHz

Stroom

Voeding (optionel): 9V / > 300mA

Stroom Verbruik: 2.7 W

Vereisten

Bediening Temperatuur: 32^ to 122^ (0^ tot 50^)

Opslag Temperatuu: -22^ to 167^ (-30^ tot 70^)

Vochtigheid Max.: 90% non-condensing

Grootte en gewicht

Afmetingen: 5.4^ × 3.5^ × 2.3^

(140× 90× 60mm)

Vanwege voartdurende ontwikkelung kuren deze specifiekies zonder vooraigaande

kennisgeving worden gewijzig

Waarschuwing!

• Zoals bij allekleine batterijen, moeten de batterijen die bij dit product wordengebruikt,uitdebuurtworden gehonden vankleine kinderen die nog dingen in hun mond stoppen. Als ze worden ingeslikt, bel dan onmiddelijk uwplaatsilijke antigifcentrum.
• Koop altijd de juiste maat en kwaliteit batterij die het meest geschikt is voor het beoogde gebruik.
• Vervang alle batterijen van een set tegelijk.
• Reinig de batterijcontacten en ook die van het apparaat voordat u de batterij installeert.
  Zorg ervoor dat de batterijen correct+zijn geplaatst met betrekking tot polariteit (+en-)

• Verwijder alkijde batterij als deze verbruikt is of als het product langui dit Niet worden gebruikt.

• Vervanging van een batterij door een onjuist type dat een beveiliging kan verslaan! Alleen verrangen door hetzelfde of een gelijkwaardig type!
  Risico op brand of explosie als de batterij worden verrangen door een onjuist type.

• het weglooien van een batterij in het vuur of een hete oven, of het mechanisch pletten of snijden van een batterij, wat kan leiden tot een explosie;
• Een batterij achefterlaten in een omgeving met extreem hoge temperaturen die kan leiden tot een explosie of lekkage van ontvlambare vloeistof of gas; en
• Een batterij die wordt blootgesteld aan een extreem lage luchtdruk die kan leiden tot een explosie of hetlekken van brandbare vloeistof of gas.
• De aandacht moet worden gevestigd op de milieuaspecten van het weglooien van batterijen.
