| Tipo di prodotto | Pedale per effetti vocali / Sistema hi-fi |
| Marca | TC Helicon |
| Modello | Mic Mechanic 2 |
| Alimentazione | 9 V CC (300 mA min) o 4 pile AA (LR6) |
| Consumo | 2,7 W |
| Ingresso microfono | XLR simmetrico, impedenza 2,68 kΩ, livello -42 dBu a +1 dBu |
| Uscita | XLR simmetrico, impedenza 200/100 Ω, livello +1 dBu |
| Risposta in frequenza | 20 Hz - 20 kHz (+0 / -0,3 dB) |
| Gamma dinamica | > 104 dB |
| Rapporto segnale/rumore | > 104 dB |
| Effetti | Eco (Nastro, Digitale, Slap), Riverbero (Room, Hall), Correzione dell'altezza |
| Funzioni aggiuntive | Tone (EQ adattivo, de-esser, noise gate), Auto Gain, Alimentazione phantom 24 V, Tap Tempo, Mic Control |
| Display | LED batteria (verde/giallo/rosso), LED On/Off |
| Connettività | USB micro per aggiornamento firmware |
| Temperatura operativa | 0 °C a 50 °C |
| Temperatura di stoccaggio | -30 °C a 70 °C |
| Umidità massima | 90 % senza condensa |
| Sicurezza | Istruzioni di sicurezza incluse, non aprire |
| Pulizia | Panno asciutto |
| Garanzia | Garanzia limitata (vedi sito Music Tribe) |
Domande frequenti - Mic Mechanic 2 TC HELICON
Domande degli utenti su Mic Mechanic 2 TC HELICON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema hi-fi in formato PDF gratuitamente! Trova il tuo manuale Mic Mechanic 2 - TC HELICON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Mic Mechanic 2 del marchio TC HELICON.
MANUALE UTENTE Mic Mechanic 2 TC HELICON
Informazioni importanti
Attenzione
I terminali contrassegnati da questo simbolo conduccono una corrente elettrica
di magnitudine sufficiente a costituire un rischio di scossa elettrica. Utilizzare solo cavi per altoparanti professionali di alta qualita con jack sbilanciati da 6,35mm. o connettori con blocco a rotazione. Tutte le altre installazioni o modifiche devono essere eseguite esclusivamente da personale qualificato.
Attenzione
Questo symbolo, ovunque appaia, avente della presenza di una tensione pericolosa
non isolata all'interno dello chassis, tensione che più essere sufficiente per costituire un rischio di scossa elettrica.
Attenzione
Questo simbolo, ovunque appaia, segnala.
importanti struzioni operativeEDI
manutenzione nella documentazione allegata. Si invita a leggere il manuale.
Attenzione
Per ridurre il rischio di scosse elettriche, non rimuovere il coperchio superiore
(o la sezione posteriore). All'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.
Attenzione
Per ridurre il rischio di incendi o scosse elettriche, non esporre quello apparecchio
a pioggia e umidità. L'apparecchio non deve essere esesto a gocciolio o schizzi di liquidi e nessun oggettocenente liquidi, come vasi, deve essere collocato sull'apparecchio.
Attenzione
Questeistruzioni di servizio sono destinate esclusivamente a personale qualificato.
Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quali contentuti nel manuale di struzioni. Le riparazioni devono essere eseguite da personale di assistenza qualificato.
- Leggere queste istruzioni.
- Conservare queste istruzioni.
- Prestare attenzione a tutti gli avvisi.
- Applicare tutte leistruzioni.
- Non utilizzato quello dispositivo vicino l'acqua.
- Pulire esclusivamente con un panno asciutto.
- Non bloccare le aperture di ventilazione. Installare in conformità con le struzioni del produttore.
-
Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
-
Non escludere la sicurezza fornita alla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lamra larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.
- Proteggere il cavo di alimentazione dal calpestio o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparechio.
- Utilizzare esclusivamente dispositivi/accessori specificati dal produttore.
- Utilizzare solo carrelli, supporti, treppiedi, staffe o tavoli indicati dal produttore o venduti con l'apprecchio. Utilizzato un carrello, prestare attenzione quando si sposta la combinazione
carrello/apparecchio per evitare lesioni dovute al ribaltamento.
13. Scollegare quello apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.
14. Per tutte le riparazioni rivolgersi a personale qualificato. La manutenzione è necessaria quando l'apparechio è danneggiato in qualsiasi modo, come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggetti caduti nelle apparechio, se l'apparechio è stato esesto a pioggia o umidità, se non funziona normalmente o è caduto.
15. L'apparecchio deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.
16. Se la spina o una presa del dispositivo è utilizzata como dispositivo di disconnessione, deve essere fácilmente utilizzabile.
- Smaltimento corretto di quello prodotto: quello simbolo indica che quello dispositivo non deve essere smaltito insieme ai rifiuti domestici, seconda la Direttiva RAEE (2012/19/UE) e la vostra legislazione
nazionale. Qesto prodotto delve essere portato in un centro di raccolta autorizzato per il riciclaggio di rifui di apparente chiature elettriche ed elettroniche (RAEE).
La cattiva gestione di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la sua collaborazione al corretto smaltimento di questo prodotto contribuire all'utilizzo efficiente delle risorse naturali. Per ulteriori informazioni su dove è possible trasportare le apparecchiature per il riciclaggio vi invitiamo a contattare l'ufficio comunale locale o il servizio di raccolta dei rifiuti domestici.
18. Non installment in uno spazio risstretto, come in una liberia o in una struttura simile.
19. Non collocare sul dispositivo fonti di fiamme libere, come candele accese.
- Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie ESAuste.
- Questo apparecchio più essere usato in climi tropicali e temperati fino a 45^
DISCLAIMER LEGALE
Music Tribe non si assume alcuna responsabilità per eventuali danni che sono essere subiti da chiunque si affidi in tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contentuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggette a migliorichezza preavviso. Tutti i marchi sono di proprietà dei rispetti titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Tutti i diritti riservati .
GARANZIA LIMITATA
Per i termini e le condizioni di garanzia applicabili e le informazioni aggionotive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su community.musictribe.com/pages/support#warranty.
Output Full Scale: +1 dBu
Dynamic Range: >104dB 20 Hz to 20 kHz
Frequency Response: +0 / - 0.3 dB, 20Hz to 20kHz
Power
Power Supply (Optional): 9V / > 300mA

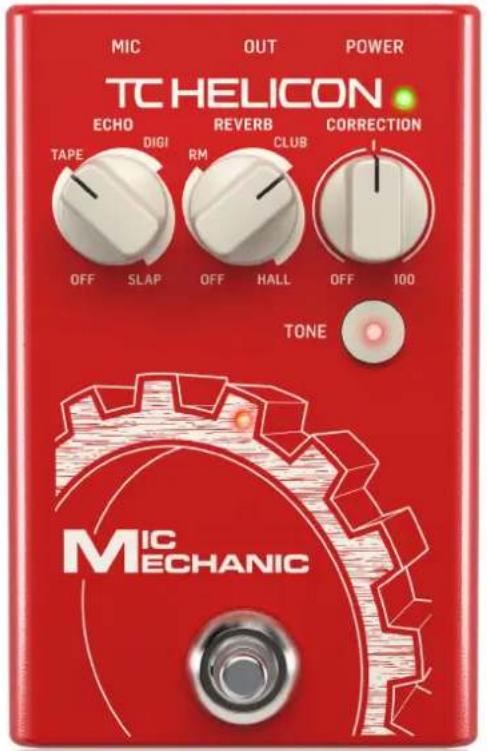

Istruzioni per l'uso
IT
MIC MECHANIC 2
ECO la manopola selezione il tipo e la quantità di effetto eco sulla tua voce. La regolazione della manopola all'internalo del loro stile di eco preferito determina il volume degli echi. Ruotando la manopola completeness in senso antiorario si disattiva l'effetto eco. Sono disponibili 3 tipi di eco:
Nastro - simula il suono caldo dell'eco del nastro analogico
- Digitale - crea una replica incontaminata ed esatta del segnale originale
Schiaffo -crea un singolo,rapido effetto eco
2 RIVERBERO manopola selezione il tipo e la quantità di effetto di riverbero sulla tua voce. I 3 tipi di riverbero appaiano in ordine dallo spazio più piccolo (Room) al più grande (Hall). La regolazione della manopola all'interno dello spazio di riverbero preferito determina quanto sare pronunciato l'effetto. Ruotando la manopola completeness in senso antiorario si disattiva il riverbero.
3 CORREZIONE la manopola regola la quantità di correzione dell'intonazione. Con la manopola nella posizione centrale 12:00, l'effetto formà un sottile supporto per l'intonazione perché artefatti evidenti o innaturali. Ruota la manopola completamente verso l'alto per un effetto più aggressivo o completeness in senso antiorario per disattivare l'effetto.
4 LED BATTERIA indica il livello della batteria, con il verde che indica la durata completa, il giallo che indica la durata parziale e il rosso per avvisare che le batterie devono essere sostituite.
5 TONO Il pulsante attiva una combinazione preimpostata di equalizzatore adattivo, de-essing e noise gate. Le impostazioni "Normal" e "Less Bright" possono essere commutate tenendo premuto il pulsante Tone e premendo l'interruttore a pedale.
6 LED ON/OFF si illumina quando l'effetto è arrivato e lampeggia al ritmo del tempo di ritardo quando si utilizza la funzione tap tempo.
PEDALE bypassa gli effetti Reverb, Echo e Correction, ma non influsce sullo stato del tono.
USB ingresso accetta un cav o micro USB per il collegamento a un computer. Utilizza l'applicazione VoiceSupport 2 per installare gli aggiornamenti del firmware e per altre funzionalità a seconda del prodotto. Scarica VoiceSupport 2 da tc-helicon.com/p/POCMP
9 ACCESO SPENTO l'interruttore accende e spegne il pedale.
10 POTENZA l'ingresso accetta un cavo di alimentazione da 9 V (non incluso).
11 FUORI accetta un cavo XLR bilanciato per il collegamento a un mixer o a un altoparlante attivo.
MIC jack di ingresso accetta un cavo XLR bilanziato per collegare il microfono.

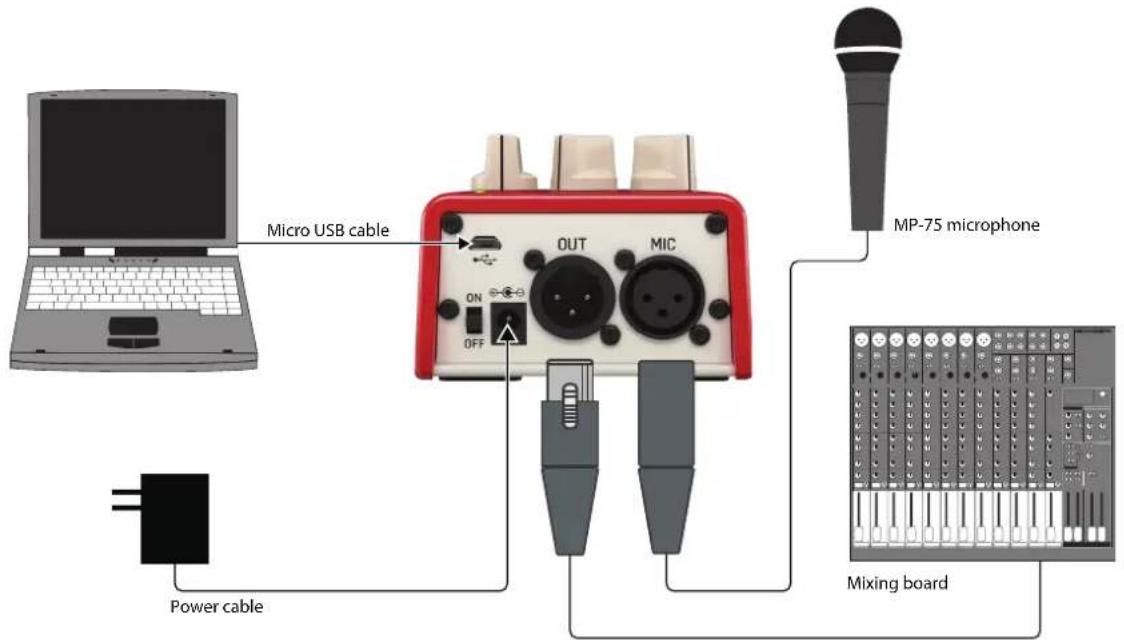

2. Operazione
Connessione
- Collega un microfono al jack MIC
Collega il jack OUT a un mixer, interfaccia o altoparlante attivo - Collegare il cavo di alimentazione (opzionale)
- Collegare un cavo micro USB a un computer (opzionale)
Tocca il tempo
Il tempo dell'eco più essere regolato manually per adattarsi alla canzone che stai esuguendo. Tieni premuto il pedale per circa 2 secondi per entrare in modalità Tap. Il LED on/off lampeggerà al ritmo del tempo corrente. Tocca l'interruttore a pedale alcune volte a ritmo con il tempo desiderato e, all'ultimo tocco, tieni premuto il piede sull'interruttore per circa 2 secondi per uscire nella modalità Tap.
Note: il pedale non "scadra" alla modalità Tap, quando puoi mantenere esta modalità attiva se intendi lasciare l'effetto attivo durante una canzone o un set, consentendo un accesso più facile a cette funzione.
Regolazione del feedback dell'eco
Il feedback è il parametro che controllinga quante ripetizioni si sentono nell'effetto eco. Tenendo premuto il pulsante Tono e ruotando la manopola di correzione, è possibile regolare la lunghezza del feedback. Non appena si rilascia il pulsante Tono, la manopola di correzione riprenderà la sua normale funzione.
Sostituzione delle batterie
Il Mic Mechanic 2 può funzionare con 4 batterie AA. Rimuovere la singola vite sul fondo del pedale per aprire lo sportello della batteria. Assicurarsi di osservare la corretta polarità quando si insertiscono le batterie.
Guadagno automatico
Mic Mechanic 2 regolera automaticamente l'impostazione del guadagno per il microfono, eliminando la necessità di regolazioni manuale e garantendo che un buon segnale venga passato al mixer sulla distorsioni indesiderate.
Alimentazione phantom a 24 V
L'alimentazione phantom è sempre attiva sul Mic Mechanic 2. Cio alimententeri a microfoni a condensatore, ma non influenzera nemmeno i microfoni dinamici.
Controllo microfono
Mic Control consente di controllare lo stato di attivazione/disattivazione dell'effettotramite un microfono MP-75.Tenere premuto l'interruttore a pedale,. ).
dontresiaccende Iunita per attivare il controlo del microfono.
Si noti che quando si utilizes un microfono a condensatore, Mic Control devesse disabilitato per evitare accensioni/spegnimenti indesiderati.
36 MIC MECHANIC 2 Istruzioni per l'uso
3. Specifiche
Ingresso microfono
Impedenza di ingresso: Bilanciata: 2.68 kOhm
Microfono Livello di ingresso a 0 dBFS: -42 dBu a +1 dBu
EIN @ Max Mic Gain Rg = 150 Ohm: -126 dBu
Microfono ingresso SNR: >104dB
Produzione
Impedenza di uscita, 200/100 Ohm
Bilanziata/Non bilanziata:
Uscita Ohm piena Scala: +1 dBu
Gamma dinamica: >104 dB, da 20 Hz a 20 kHz
Risposta in frequenza: +0 / - 0.3 dB, da 20Hz a 20kHz
Potenza
Alimentazione (opzionale): 9V / > 300mA
Potenza Consumo: 2.7 W
Requisiti
Operativo Temperatura: 32^ a 122^ (da 0^ a 50^
Conservazione Temperatura: -22°F a 167°F (da -30°C a 70°C)
Umidità Massimo: 90%enza condensa
Dimensioni e peso
Dimensioni: 5.4^ × 3.5^ × 2.3^ (140 x 90 x 60 mm)
Peso: 0.92 lb. (420 g)
A causa del continuo sviluppo, queste specifiche sono soggette a modifiche sanza preawviso
Avvertimento!
- Come con tutte le batterie piccole, le batterie utilizzate con quello prodotto devono essere tenute lontane dai bambini piccoli che mettono ancora gli oggetti in bocca. Se vengono ingeriti, chiama immediatamente il centro antiveleni locale.
- Acquistare sempre la dimensione e il grado di batteria corretti più adatti all'uso previsto.
Sostituire tutte le batterie di un set contemporaneamente. -
Pulire i contatti della batteria e sono quelli del disposativo prima dell'installazione della batteria.
Assicurarsi che le batterie siano installate correttamente rispetto la polarità (+e-).
Rimuovere sempre la batteria se consumata o se il prodotto deve essere lasciato inutilizzato per lungo tempo. -
Sostituazione di una batteria con una di tipo errato che può vanificare una salvaguardia! Sostituire solo con tipo uguale o equivalente!
Rischio di incendio o esplosione se la batteriaiene sostituita con una di tipo errato.
smaltimento di una batteria nel fuoco o in un forno caldo, o schiacciamento o taglio meccanico di una batteria, che può provocare un'esplosione; - Lasciare una batteria in un ambiente circostante a temperatura estremamente elevata che pou provocare un'esplosion o la fuoruscita di liquidi o gas infiammabili; e
- Una batteria soggetta a una pressione dell'aria estremamente Bassa che puo provocare un'esplosiono o la fuoriuscita di liquidi o gas infiammabili.
- Occorre prestare attenzione agli aspetti ambientali dello smaltimento delle batterie.

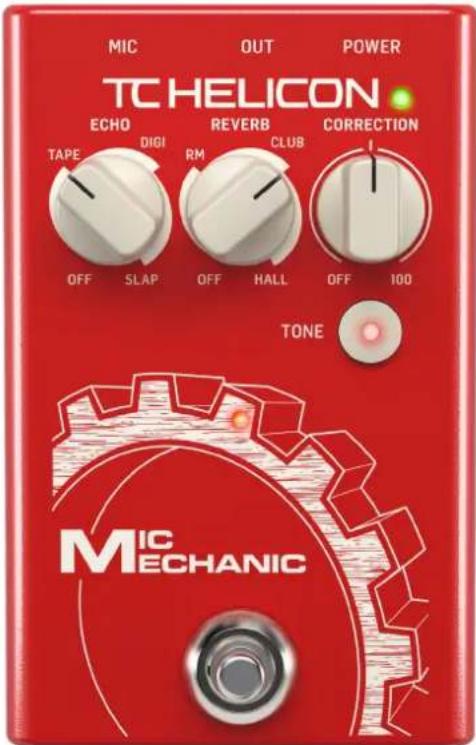

Gebruiksaanwijzing
