BEDIENUNGSANLEITUNG Mic Mechanic 2 TC HELICON

Wichtige Sicherheitshinweise

Vorsicht

Die mit dem Symbol markierten Anschlüsse führen so viel Spannung,

dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollen denur von qualifiziertem Fachpersonal ausgeführten werden.

Achtung

Um eine Gefährung durch Stromschlag auszuschlieben, damit die Geräteabdeckung

bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten können nur von qualifiziertem Personal ausgeführten werden.

Achtung

Um eine Gefährung durch Feuer bzw. Stromschlag auszuschreiben, damit these

Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollenn Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung

Die Service-Hinweise sind nur durch qualifiziertes Personal zu befolgen.

Um eine Gefährung durch Stromschlag zu vermeiden, führen Sieitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät mit einem trockenen Tuch.
7. Blockieren Sie nicht die Belülfungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Veränder).
9. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei entsprechlich breite Steckkontakte. Ein geerdteter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche

Erdungskontakt dient ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu ihrer Steckdose passt, wenden Sie sichitte an einen Elektriker, damit die Steckdose entsprechend ausgetaucht wird.

1. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sieitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.
2. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.
3. Solle der Hauptnetzstecker oder eine Geräteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.
4. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden
   Sie nur Wagen,
   Standvorrichtungen,
   Stative, Halter oder Tische,
   die vom Hersteller benannot
   oder im Lieferumfang
   des Gerats enthalten
   sind. Falls Sie einen

Wagen benutzen, seien Sie vorsichtig beim Bewegend der Wagen- Gerak kombination, um Verletzungen durch Stolpern zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längerere Zeit nicht benutzen.

2. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführten. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß Funktioniert oder auf den Boden gefallen ist.

1. Korrekte Entsorgung
   dieses Produktus: Dieses
   Symbol weist daraufhin, das
   Produkt entsprechend der
   WEEE Directive (2012/19/EU)
   und der jeweiligen nationalen
   Gesetze nicht zusammen mit

Ihren Haushaltsabfallen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, können eine unsachgemäß Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieser Produkte die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung ihrer Geräte bei einer Recycling-Stelle fühmen Sieitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu ihrem Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bucherregal oder ähnlich.

2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

3. Beachen Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.
4. Dieses Gerät ist in tropischen und gemäßigen Klimazonen bis 45^ einsetzbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten Erscheinungsbild und andere Informationen konnen ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community.musictribe.com/pages/support#warranty.

PT

ECHO-Regler wählte die Art und Stärke des Echoeffeks für ihre Stimme aus. Wenn Sie den Regler innerhalb ihres bevorzugten Echostils einstellen, bestimmten Sie, wie laut die Echos sein werden. Wenn Sie den Regler ganz gegen den Uhrzeigersinn drehen, wird der Echoeffekt ausgeschaltet. Es stehen 3 Echotypen zur Verfügung:

Band -simuliert den warmen Klang eines analogen Bandechos
Digital - erzeugt eine makellose, exakte Nachbildung des Originals signals
Schlagen - erzeugt einen einzelnen, Schnellen Echoeffekt

2 REVERB-Regler wählt die Art und Stärke des Halleffektsr für ihre Stimme aus. Die 3 Halltypen erscheinen in der Reihenfolge vom kleinsten Raum (Room) zum großten (Hall). Die Einstellung des Reglers innerhalb Ihres bevorzugten Hallraums bestimmt, wie ausgeprügt der Effekt sein wird. Wenn Sie den Regler ganz gegen den Uhrzeigersinn drehen, wird der Hall ausgeschaltet.
3 KORREKTUR-Regler stellt die Stärke der Tonhohenkorrektur ein. Wenn sich der Regler in der mittleren 12:00-Position befindet, bietet der Effekt eine subtitle Tonhohenunterstützung ohne merkliche oder unnatürliche Artefakte. Drehen Sie den Regler ganz nach oben, um einen aggressiveren Effekt zu erzielen, oder ganz gegen den Uhrzeigersinn, um den Effekt auszuschalten.
4 BATTERIE-LED zeigt den Batteriestand an, wobei Grün die volle Lebensdauer anzeigt, Gelb eine Teillebensdauer darstellt und Rot daraufhinweist, dass die Batterien gewechselt werden sollenen.

5 TON-Taste aktiviert eine voreingestellte Kombination aus adaptivem EQ, De-Essing und Noise Gate. Die Einstellungen "Normal" und "Less Bright" können umgeschaltet werden, indem Sie die Tone-Taste gedrück halten und den Fußschalter drücken.
EIN/AUS-LED leuchtet, wenn der Effekt aktiviert ist, und blinkt im Rhythmus zum Delay-Tempo, wenn die Tap-Tempo-Funktion verwendet wird.
FUSSSCHALTER umgeht die Effekte Reverb, Echo und Correction, beeinflusst aber nicht den Tone-Status.
USB Eingang akzeptiert ein Micro-USB-Kabel zum Anschluss an einen Computer. Verwenden Sie die VoiceSupport 2-Anwendung zum Installieren von Firmware-Updates und für andere Funktionen, abhängig von ihrem Produkt. Laden Sie VoiceSupport 2 von tc-helicon.com/p/POCMP herunter.
9 AN AUS Schalter schaltet das Pedal ein und aus.
10 ENERGIE Eingang akzeptiert ein 9-V-Stromkabel (nicht im Lieferumfang enthalten).
AUS Buchse akzeptiert ein symmetrisches XLR-Kabel zum Anschluss an ein Mischpult oder einen Aktivlustprecher.
MIC Eingangsbuchse akzeptiert ein symmetrisches XLR-Kabel zum Anschluss Ihres Mikrofons.

2. Betrieb

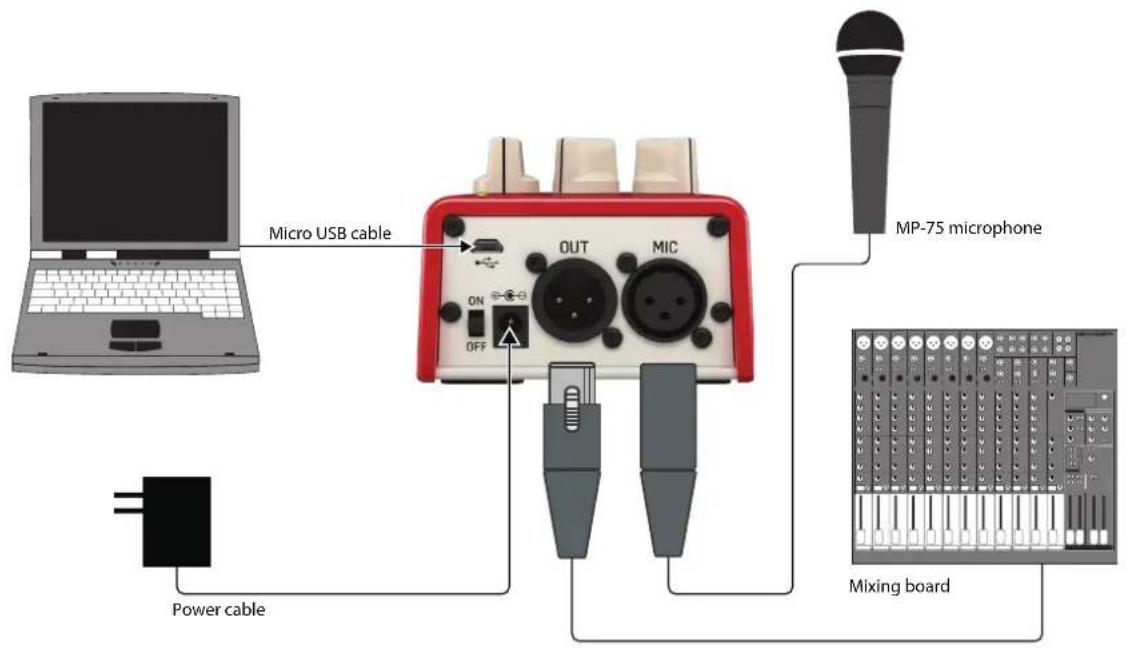

Verbindung

SchlieBen Sie ein Mikrofon an die MIC-Buchse an
- Verbinden Sie die OUT-Buchse mit einem Mixer, Interface oder Aktivlautsprecher
Schlieben Sie das Netzkabel an (optional)
SchlieBen Sie ein Micro-USB-Kabel an einen Computer an (optional)

Tippen Sie auf Tempo

Das Echotempo kann manuell an den Song angepasst werden, den Sie gerade spielien. Halten Sie einfach den Fußschalter etwa 2 Sekunden lang gedrückt, um in den Tap-Modus zu gelangen. Die Ein/Aus-LED blinkt im Rhythmus des aktuellen Tempos. Tippen Sie den Fußschalter eineige Male im Rhythmus Ihr gewünschten Tempos an und halten Sie beim letzten Tippen ihren Fuß etwa 2 Sekunden lang auf dem Schalter, um den Tap-Modus zu verlassen.

Hinweis - Das Pedal wird den Tap-Modus nicht, timeout", Sie können diesen Modus also aktivieren, wenn Sie beabsichtigen, den Effekt während eines Songs oder Sets eingeschaltet zu halten, damit sie leichter auf diese Funktion zugreifen können.

Anpassen des Echo-Feedbacks

Feedback ist der Parameter, der steuert, wie viiele Wiederholungen im Echoeffekt zu horen sind. Indem Sie die Tone-Taste gedrück halten und den Korrekturknopf drehren, konnen Sie die Feedback-Länge anpassen. Sobald Sie die Tone-Taste loslassen, nimmt der Korrekturknopf seine normale Funktion wieder auf.

Wechseln der Batterien

Das Mic Mechanic 2 kann mit 4 AA-Batterien betrieben werden. Entfernen Sie die einzelnche Scharbae an der Unterseite des Pedals, um das Batteriefach zu öffnen. Achten Sie beim Einlegen der Batterien auf die richtige Polarität.

Auto-Gain

Mic Mechanic 2 passst die Verstärkungseinstellung für Ihr Mikrofon automatisch an, wodurch manuelle Anpassungen überflüssig werden und sichergestellt wird, dass ein gutes Signal ohne unerwänschte Verzerrungen an das Mischpult geleitet wird.

24 V Phantomspeisung

Beim Mic Mechanic 2 ist die Phantomspeisung immer aktiv. Dadurch werden Kondensatormikrofone mit Strom versorgt, aber auch keine dynamischen Mikrofone.

Mikrofonsteuerung

Mit Mic Control konnen Sie den Ein-/Aus-Status des Effektus über ein MP-75-Mikrofon steuern. Halten Sie den Fußschalter gedrück, während Sie das Gerä einschalten, um die Mikrofonsteuerung umzuschalten.

Beachten Sie, dass bei Verwendung eines Kondensatormikrofons die Mikrofonsteuerung deaktiviert werden solte, um ein ungewoltes Ein-/Ausschalten zu verhindern.

28 MIC MECHANIC 2 Bedienungsanleitung

3. Spezifikationen

Eingangsimpedanz: Ausgegliichen: 2.68 kOhm

Mikrofon Eingangspegel @ 0 dBFS: -42 dBu bis +1 dBu

EIN @ Max Mic Gain Rg = 150 Ohm: -126 dBu

Mikrofon Eingangs-SNR: >104 dB

Ausgabe

Ausgangsimpedanz, Bal./Unbal.: 200/100 Ohm

Ausgang voll Maßstab: +1 dBu

Dynamikbereich: >104dB 20 Hz bis 20 kHz

Frequenzgang: +0 / - 0.3 dB,20 Hz bis 20 kHz

Leistung

Stromversorgung (optional): 9V / > 300mA

Leistung Verbrauch: 2.7 W

Anforderungen

Betriebs Temperatur: 32^ bis 122^ (0^ bis 50^)

Lager Temperatur: 22^ bis 167^ (-30^ bis 70^)

Feuchtigkeit Max.: 90% nicht kondensierend

Size & Weight

Abmessungen: 5.4^ × 3.5^ × 2.3^

(140× 90× 60mm)

Gewicht: 0.92 lb. (420 g)

Aufgrund ständiger Weiterentwicklung können diese Spezifikationen ohne vorherige Ankündigung geändert werden

Warning!

• Wie bei allen kleinen Batterien sollen den die mit dieser Produkt verwendeten Batterien von kleinen Kindern ferngehalten werden, die noch Dinge in den Mundnehmen. Wenn sie verschluckt werden, rufen Sie umgehend ihre ortliche Giftnotrufzentrale an.
• Kaufen Sie immer die richtige Batteriegroße und -klasse, die für den beabsichtigten Gebrauch am besten geeignet ist.
• Ersetzen Sie alle Batterien eines Sets gleichzeitig.
• Reinigen Sie die Batteriekontakte und auch die des Gerätes vor dem Einsetzen der Batterie.
• Achten Sie auf die richtige Polarität der Batterien (+ und -).
  Entfernen Sie immer die Batterie, wenn sie verbraucht ist oder das Produkt langere Zeit nicht verwendet wird.

• Ersetzen einer Batterie durch einen falschen Typ, der eine Sicherung umgehen kann! Nur durch gleichen oder gleichwertigen Typ ersetzen!

• Brand- oder Explosionsgefahr, wenn die Batterie durch einen falschen Typersetzt wird.

• Entsorgen einer Batterie ins Feuer oder einen halten Ofen oder Mechanisches Zerquetschen oder Zerschneiden einer Batterie, was zu einer Explosion führen kann;
• Belassen einer Batterie in einer Umgebung mit extrem hohen Temperaturen, die zu einer Explosion oder dem Austreten von brennbaren Flüssigkeiten oder Gasen führen kann; und
• Eine Batterie, die extrem niedrigem Luftdruck ausgesetzt ist, was zu einer Explosion oder dem Austreten von brennbaren Flüssigkeiten oder Gasen führen kann.
• Auf die Umweltaspekte der Batterieentsorgung sollte hingewiesen werden.
