GEBRUIKSAANWIJZING FR14 ALECTO

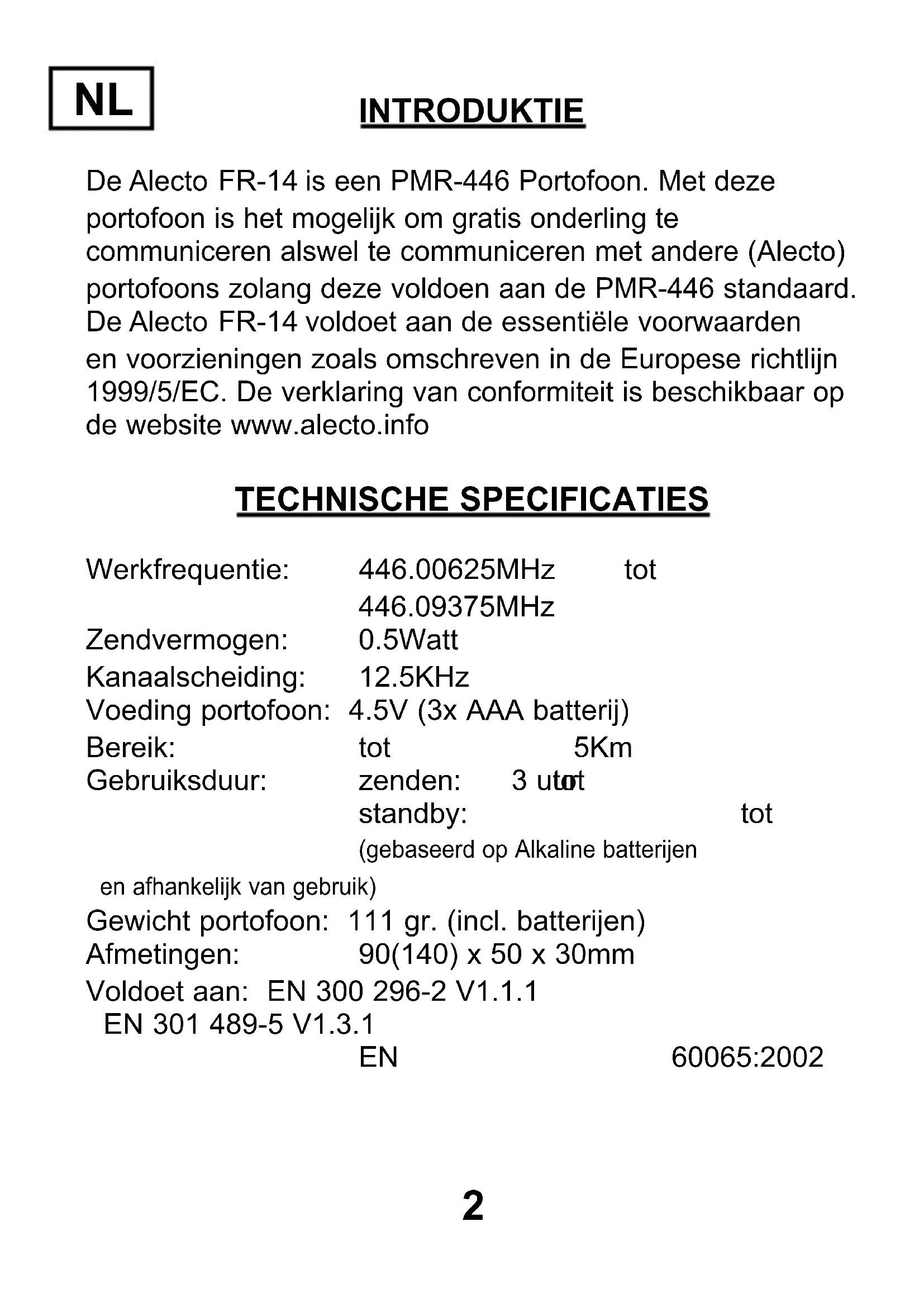

FR-14 mic mic2 INTRODUKTIE De Alecto FR-14 is een PMR-446 Portofoon. Met deze portofoon is het mogelijk om gratis onderling te communiceren alswel te communiceren met andere (Alecto) portofoons zolang deze voldoen aan de PMR-446 standaard. De Alecto FR-14 voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 1999/5/EC. De verklaring van conformiteit is beschikbaar op de website www.alecto.info TECHNISCHE SPECIFICATIES Werkfrequentie: 446.00625MHz tot 446.09375MHz Zendvermogen: 0.5Watt Kanaalscheiding: 12.5KHz Voeding portofoon: 4.5V (3x AAA batterij) Bereik: tot 5Km Gebruiksduur: zenden: tot 3 uur standby: tot 3 dagen (gebaseerd op Alkaline batterijen en afhankelijk van gebruik) Gewicht portofoon: 111 gr. (incl. batterijen) Afmetingen: 90(140) x 50 x 30mm Voldoet aan: EN 300 296-2 V1.1.1 EN 301 489-5 V1.3.1 EN 60065:2002 NL3 VOEDING De FR-14 wordt gevoed door middel van 3 AAA penlite batterijen.

1. Verwijder eerst de riemclip door het borglipje naar

achteren te drukken en de riemclip naar boven uit de portofoon te drukken.

2. Open nu het batterijcompartiment door de batterijdeksel

naar onderen weg te schuiven.

3. Plaats de batterijen op de aangegeven wijze.

Let hierbij op de polariteit (+ en -).

4. Sluit het batterijcompartiment en plaats de riemclip terug

op de portofoon. Uitgewerkte batterijen kunt u inleveren bij de leve- ran cier van deze portofoons of u kunt ze inleveren bij uw plaatselijk depot voor klein chemisch afval. Gooi lege batterijen nooit bij uw huishoudelijk afval. DISPLAYFUNCTIES : geeft het ingestelde kanaal weer TX: licht op tijdens zenden RX: licht op als de portofoon signaal ontvangt : geeft het volumeniveau aan : batterij niveau indicatie : toetsenbord blokkering SC: scanfunctie4 GEBRUIKEN Zenden: druk op de PTT (*) toets om te zenden. Ontvangen: laat de PTT toets los om te ontvangen. Volumeregeling: gebruik de toetsen

om het volume te regelen Kanaal wijzigen: toets en selecteer dan met of het juiste kanaal. Druk op de PTT toets om de selectie te bevestigen. Oproepen: druk op toets om een oproeptoon uit te zenden. In/uitschakelen: druk gedurende 2 seconden op toets om de FR-14 in of uit te schakelen. Een beeptoon is hoorbaar. *: PTT = Push To Talk = indrukken om te spreken5 mic6 EXTRA FUNCTIES WIJZIGEN ZEND/ONTVANG KANAAL:

, de kanaalaanduiding gaat knipperen

of om het gewenste kanaal te selecteren

3. druk op toets PTT ter bevestiging

OPROEPTOON: Om een andere PMR op te roepen is het mogelijk om een oproeptoon te genereren.

2. oproeptoon wordt voor 2 seconden gegenereerd.

ROGERBEEP: Als de PTT toets wordt losgelaten dan genereert de PMR een toontje. Dit ter informatie dat de zendknop wordt los gelaten, en de andere kant kan gaan spreken. Deze toon staat altijd aan en is niet uit te zetten. SCANNEN VAN KANALEN: Wanneer de scanfunctie is geactiveerd, scant de PMR alle kanalen automatisch totdat de PMR een kanaal vindt waarop signaal wordt ontvangen.

1. druk gelijktijdig op toetsen

en , SC verschijnt in het display en de kanalen worden afgelopen. Als een signaal wordt gedetecteerd stopt het scannen.

of om het scannen te hervatten.7

3. druk toets PTT om het scannen te stoppen of om de

of om het scannen te hervatten.

5. druk gelijktijdig op toetsen

en , om de scan functie te stoppen. SC verdwijnt uit het display. MONITORFUNCTIE: Om signalen te ontvangen die erg zwak zijn is het mogelijk de ruisonderdrukking uit te schakelen. U ontvangt dan alle signalen op het bewuste kanaal inclusief de aanwezige ruis.

1. druk gelijktijdig op toetsen

en om de monitor functie te starten.

2. druk toets om de monitorfunctie te stoppen.

TOETSBLOKKERING: 2 seconden toets ingedrukt houden om de toetsblok- kering in te schakelen; nogmaals 2 seconden toets

ingedrukt houden om de toetsblokkering uit te schakelen (ingeschakeld: toetsen MENU, en zijn geblokkeerd en het symbool licht op)8 ONDERSTEUNENDE FUNCTIES BATTERIJ SPAARSTAND: De FR-14 heeft een automatische spaarstand om de levensduur van de batterijen te vergroten. Als de unit 4 seconden niet wordt gebruikt gaat deze automatisch over op de spaarstand. Wanneer de PMR weer wordt bediend of deze ontvangt signaal, dan schakelt de PMR weer over op normaal verbruik. BATTERIJ CAPACITEITSMETER: Wanneer de FR-14 een lage capaciteit van de batterij detecteert zal dit worden aangeven door het icoon in het display. De PMR geeft twee beep tonen en zal daarna automatisch uitschakelen. Het icoon gaat ook knipperen. Vervang de batterijen door 3 nieuwe exemplaren van het- zelfde type.9 GEBRUIKERSTIPS ALGEMEEN: De FR-14 is een zend/ontvanger die werkt met radiogolven in de 446 MHz band. De signaaloverdracht kan gestoord worden door externe invloeden zoals bijvoorbeeld van andere portofoons, zenders, draadloze telefoons, e.d. Wordt uw portofoon gestoord of veroorzaakt uw portofoon storing, dan biedt het omschakelen van het kanaal vaak een oplossing. Het gebruik van deze portofoon is toegestaan in alle landen van de EU. Als u de FR-14 wilt meenemen naar landen buiten de EU, informeer dan eerst naar de plaatselijke beperkingen van het gebruik van PMR446 apparatuur aldaar. Let op dat het signaal van de FR-14 ook door andere portofoons of ontvangers dan de uwe gehoord kan worden. Het is niet toegestaan op wat voor wijze dan ook wijzigingen aan de elektronica of aan de antenne van de FR-14 aan te brengen. Service mag alleen geschieden door daardoor vakbekwame monteurs. Tijdens een onweersbui de FR-14 nooit buiten gebruiken.10 ONDERHOUD: - Reinig de FR-14 alleen met een vochtige doek. - Plaats de portofoon nooit in direct zonlicht en niet in een vochtige omgeving. - Vermijd het indringen van water en/of zand in de FR-14. - Indien een storing optreedt, controleer dan eerst de werking van de FR-14 op een andere locatie. RADIOVERBINDING: Het bereik van de FR-14 is tot 5Km. Dit bereik is afhankelijk van lokale omstandigheden zoals hoge gebouwen, hoog- spannings- en bovenleidingen. Een optimaal bereik wordt gehaald indien de portofoon een vrij zicht heeft naar de ontvanger. MILIEU: Wordt de portofoon afgedankt, lever deze dan in bij uw leverancier. zij zorgen voor een milieuvriendelijke verwerking.11 GARANTIEBEWIJS Op de Alecto FR-14 heeft u een garantie van 24 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uit- eindelijke beoordeling van de importeur. HOE TE HANDELEN: Bemerkt u een defect, raadpleeg dan eerst deze gebruiks- aanwijzing. Geeft deze hieromtrent geen uitsluitsel, raad- pleeg dan de leverancier van deze telefoon of de serviceaf- deling van Alecto (telefoon: +31 (0)73 6411 355). DE GARANTIE VERVALT: Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/ of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Batterijen en de antenne vallen niet onder de garantie. Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.12 INTRODUCTION L’Alecto FR-14 est un portophone PMR-446. Ce portophone vous permettra aussi bien de communiquer mutuellement et gratuitement que de communiquer avec d’autres portopho- nes (ALECTO) bien entendu qu’ils répondent au standard PMR-446. L’Alecto PMR-446 répond aux conditions et équipements essentiels décrits dans la directive européenne 1999/5/EC. La déclaration de conformité est disponible sur le website www.alecto.info SPECIFICATIONS TECHNIQUES Fréquence: 446.00625MHz jusqu’à 446.09375MHz Puissance d’émission: 0.5Watt Séparation de canal: 12.5KHz Alimentation portophone: 4.5V (3x AAA piles) Portée: jusqu’à 5Km Durée d’utilisation: émettre : jusqu’à 3 heures standby: jusqu’à 3 jours Poids portophone: 111gr. (piles inclues) Dimensions: 90(140) x 50 x 30mm Répond à: EN 300 296-2 V1.1.1 EN 301 489-5 V1.3.1 EN 60065:2002 FR13 ALIMENTATION Le FR-14 est alimenté par 3 piles AAA type penlite.
