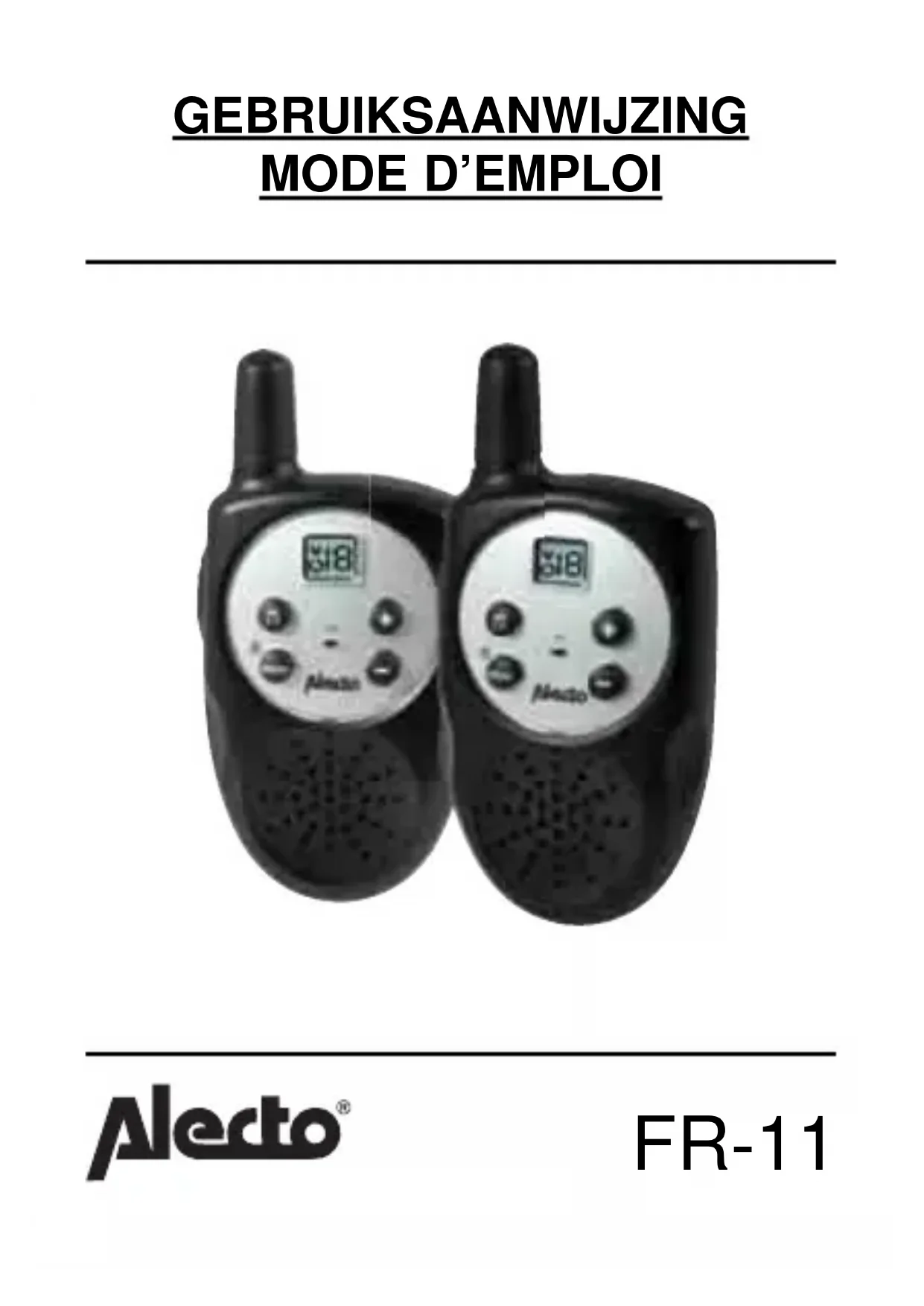

GEBRUIKSAANWIJZING FR11 ALECTO

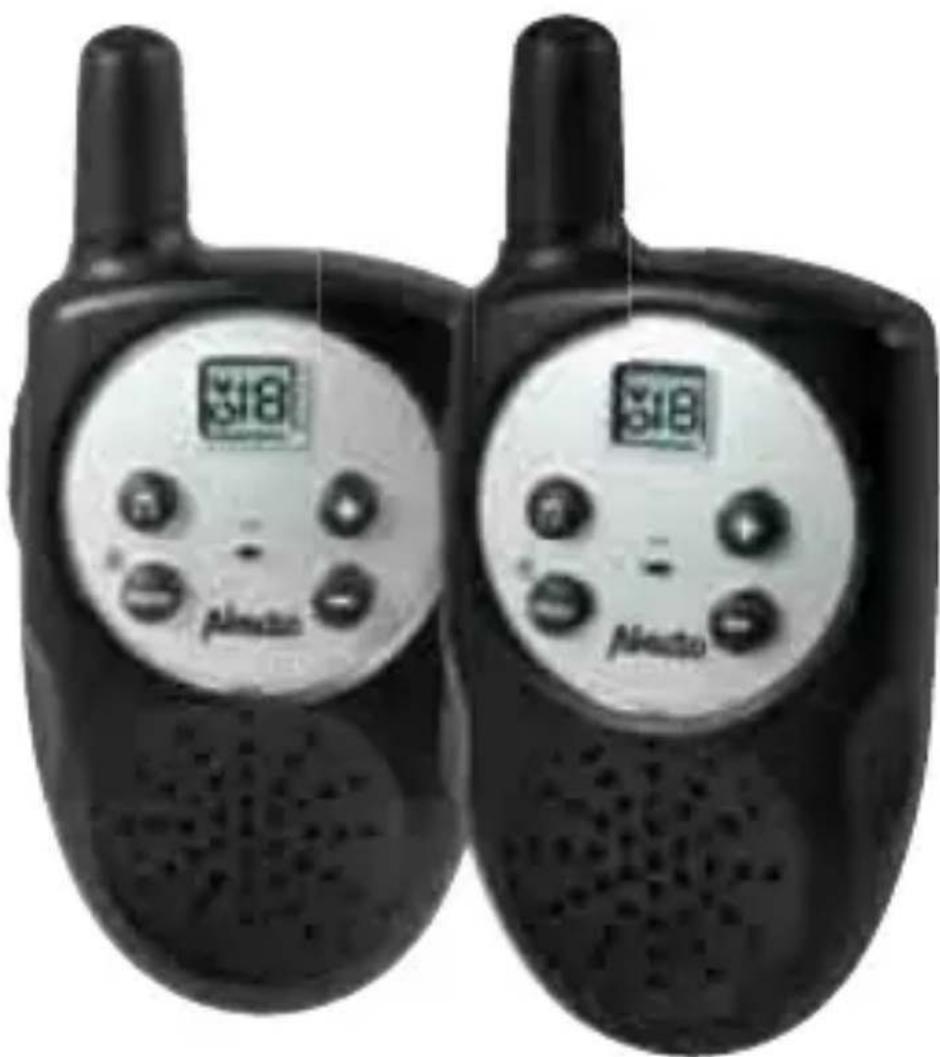

FR-112 INTRODUKTIE De Alecto FR-11 is een PMR-446 Portofoon. Met deze por- tofoon is het mogelijk om gratis onderling te communiceren alswel te communiceren met andere (Alecto) portofoons zolang deze voldoen aan de PMR-446 standaard. De Alecto FR-11 voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 1999/5/EC. De verklaring van conformiteit is beschikbaar op de website www.alecto.info TECHNISCHE SPECIFICATIES Werkfrequentie: 446.00625MHz tot 446.09375MHz Zendvermogen: 0.5Watt Kanaalscheiding: 12.5KHz Voeding portofoon: 4.5V (3x AAA batterij) Bereik: tot 5Km Gebruiksduur: zenden: tot 3 uur standby: tot 6 dagen (gebaseerd op Alkaline batterijen en afhankelijk van gebruik) Gewicht portofoon: 92 gr. (incl. batterijen) Afmetingen: 82(115) x 52 x 27mm Voldoet aan: EN 300 296-2 V1.1.1 EN 301 489-5 V1.3.1 EN 60065:20023 VOEDING De FR-11 wordt gevoed door middel van 3 AAA penlite batterijen (excl.).

1. Verwijder eerst de riemclip door het borglipje

naar achteren te drukken en de riemclip naar boven uit de portofoon te drukken.

2. Draai het schroefje, onderaan het klepje los en open nu

het batterijcompartiment door de batterijdeksel naar onderen weg te schuiven.

3. Plaats de batterijen op de aangegeven wijze.

Let hierbij op de polariteit (+ en -).

4. Sluit het batterijcompartiment en plaats de

riemclip terug op de portofoon. Uitgewerkte batterijen kunt u inleveren bij de leveran cier van deze portofoons of u kunt ze inleveren bij uw plaatselijk depot voor klein chemisch afval. Gooi lege batterijen nooit bij uw huishoudelijk afval. DISPLAYFUNCTIES : geeft het ingestelde kanaal weer : licht op als de scan- functie is ingeschakeld : licht op als de portofoon zendt knippert tijdens stand-by

5: geeft het volume niveau aan4 GEBRUIKEN Oproepen: druk op toets om een oproeptoon uit te zenden Zenden: druk op de PTT (*) toets om te zenden Ontvangen: laat de PTT toets los om te ontvangen In/uitschakelen: druk gedurende 2 seconden op toets “menu” om de FR-11 in of uit te schakelen Volumeregeling: gebruik de toetsen + of - om het volume te regelen Kanaal wijzigen: toets 1 x MENU en dan met + of - naar het juiste kanaal selecteren *: PTT = Push To Talk = indrukken om te spreken5 MENU

1. druk 1x op toets MENU, de kanaalaanduiding

2. druk op toets + of - om het gewenste

kanaal te selecteren

3. druk op toets PTT ter bevestiging

KANAAL BELUISTEREN: (monitoring) Bij deze functie schakelt u de ruisonderdrukking uit waar- door ook zwakke zenders op dat kanaal beluisterd kunnen worden.

1. druk 3 x op de toets MENU, de

ruisonderdrukking wordt uitgeschakeld en u kunt het kanaal beluisteren

2. druk op toets PTT om deze functie uit

te schakelen KANAALSCAN: Met de scanfunctie worden achtereenvolgens alle kanalen afgeluisterd.

1. druk 2 x toets MENU,

2. druk op toets + of - om te wisselen tussen

-. Staat Y in het display dan start het scannen.

3. herhaal bovenstaand om het scannen te stoppen en

zet - op het display7 OPROEPTOON: Om een andere PMR op te roepen is het mogelijk om een oproeptoon te genereren.

2. oproeptoon wordt gegenereerd. Ter controle is deze op

de eigen PMR ook hoorbaar. ROGERBEEP: Als de PTT toets wordt losgelaten dan genereert de PMR een toontje. Dit ter informatie dat de zendknop wordt los gelaten, en de andere kant kan gaan spreken. Deze toon staat altijd aan en is niet uit te zetten.8 GEBRUIKERSTIPS ALGEMEEN:

FR-11 is een zend/ontvanger die werkt met radiogolven in de 446 MHz band. De signaaloverdracht kan gestoord worden door externe invloeden zoals bijvoorbeeld van andere portofoons, zenders, draadloze telefoons, e.d. Wordt uw portofoon gestoord of veroorzaakt uw portofoon storing, dan biedt het omschakelen van het kanaal vaak een oplossing. Het gebruik van deze portofoon is toegestaan in alle landen van de EU. Als u de FR-11 wilt meenemen naar landen bui- ten de EU, informeer dan eerst naar de plaatselijke beper- kingen van het gebruik van PMR446 apparatuur aldaar. Let op dat het signaal van de FR-11 ook door andere portofoons of ontvangers dan de uwe gehoord kan worden. Het is niet toegestaan op wat voor wijze dan ook wijzigingen aan de elektronica of aan de antenne van de FR-11 aan te brengen. Service mag alleen geschieden door daardoor vakbekwame monteurs. Tijdens een onweersbui de FR-11 nooit buiten gebruiken.9 ONDERHOUD: - Reinig de FR-11 alleen met een vochtige doek. - Plaats de portofoon nooit in direct zonlicht en niet in een vochtige omgeving. - Vermijd het indringen van water en/of zand in de FR-11. - Indien een storing optreedt, controleer dan eerst de werking van de FR-11 op een andere locatie. RADIOVERBINDING: Het bereik van de FR-11 is tot 5Km. Dit bereik is afhankelijk van lokale omstandigheden zoals hoge gebouwen, hoog- spannings- en bovenleidingen. Een optimaal bereik wordt gehaald indien de portofoon een vrij zicht heeft naar de ontvanger. MILIEU: Wordt de portofoon afgedankt, lever deze dan in bij uw leverancier. zij zorgen voor een milieuvriendelijke verwerking.10 GARANTIEBEWIJS Op de Alecto FR-11 heeft u een garantie van 24 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door mate- riaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur. HOE TE HANDELEN: Bemerkt u een defect, raadpleeg dan eerst deze gebruiks- aanwijzing. Geeft deze hieromtrent geen uitsluitsel, raad- pleeg dan de leverancier van deze telefoon of de serviceaf- deling van Alecto (telefoon: 073 6411 355). DE GARANTIE VERVALT: Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/ of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Batterijen en de antenne vallen niet onder de garantie. Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.11
