GEBRUIKSAANWIJZING FR26 ALECTO

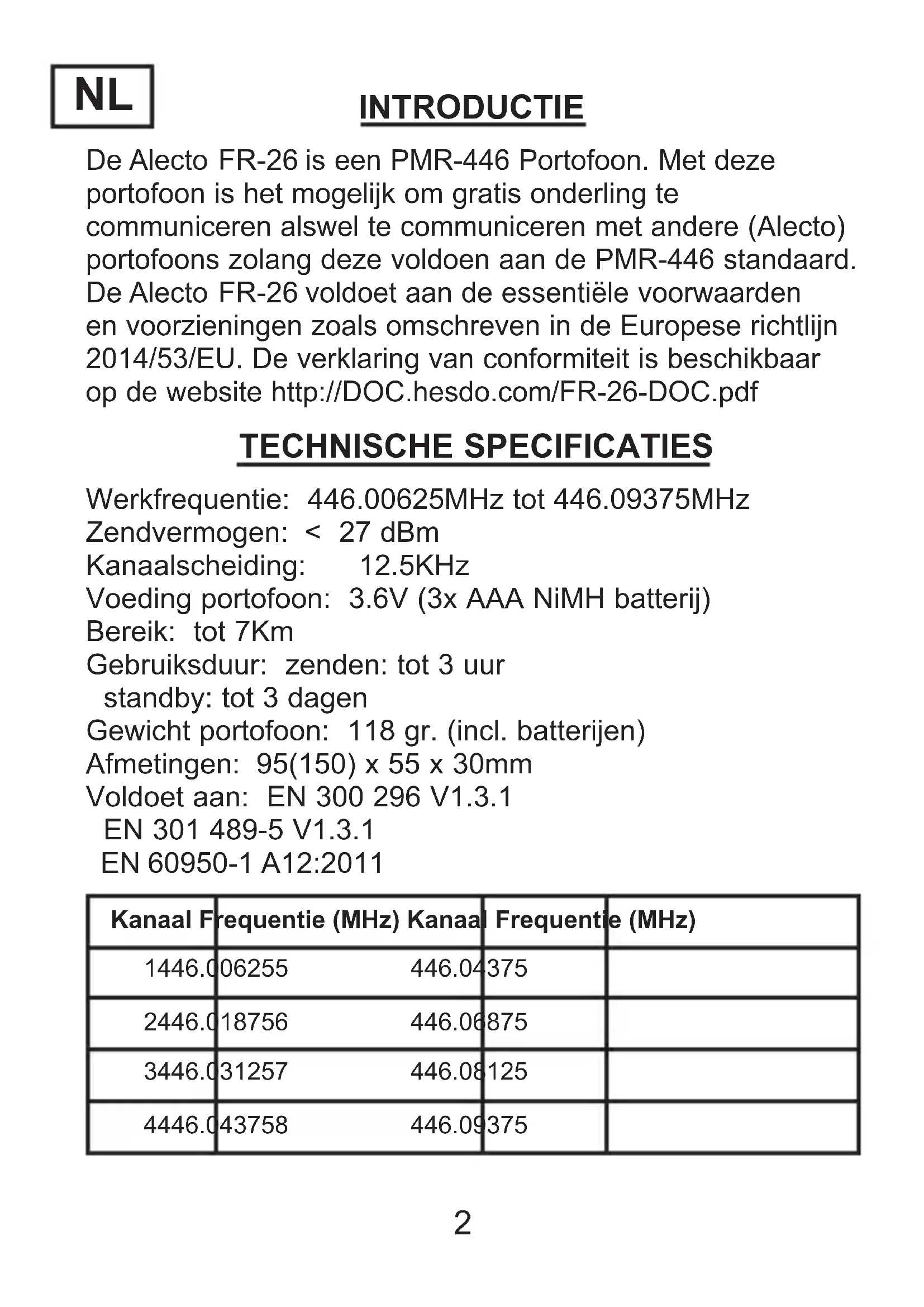

IINSTRUCCIONES FR-262 INTRODUCTIE De Alecto FR-26 is een PMR-446 Portofoon. Met deze portofoon is het mogelijk om gratis onderling te communiceren alswel te communiceren met andere (Alecto) portofoons zolang deze voldoen aan de PMR-446 standaard. De Alecto FR-26 voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 2014/53/EU. De verklaring van conformiteit is beschikbaar op de website http://DOC.hesdo.com/FR-26-DOC.pdf TECHNISCHE SPECIFICATIES Werkfrequentie: 446.00625MHz tot 446.09375MHz Zendvermogen: < 27 dBm Kanaalscheiding: 12.5KHz Voeding portofoon: 3.6V (3x AAA NiMH batterij) Bereik: tot 7Km Gebruiksduur: zenden: tot 3 uur standby: tot 3 dagen Gewicht portofoon: 118 gr. (incl. batterijen) Afmetingen: 95(150) x 55 x 30mm Voldoet aan: EN 300 296 V1.3.1 EN 301 489-5 V1.3.1 EN 60950-1 A12:2011 Kanaal Frequentie (MHz) Kanaal Frequentie (MHz)

NL2 3 VOEDING De FR-26 wordt gevoed door middel van 3 x AAA oplaadbare NiMH-batterijen.

1. Verwijder eerst de riemclip door het borglipje

naar achteren te drukken en de riemclip naar boven uit de portofoon te drukken.

2. Open nu het batterijcompartiment door de

batterijdeksel naar onderen weg te schuiven.

3. Plaats de batterijen op de aangegeven wijze.

Let hierbij op de polariteit (+ en -).

4. Sluit het batterijcompartiment en plaats de

riemclip terug op de portofoon.

5. Plaats de portofoon in de lader.

6. Laad de batterijen 10 tot 14 uur.

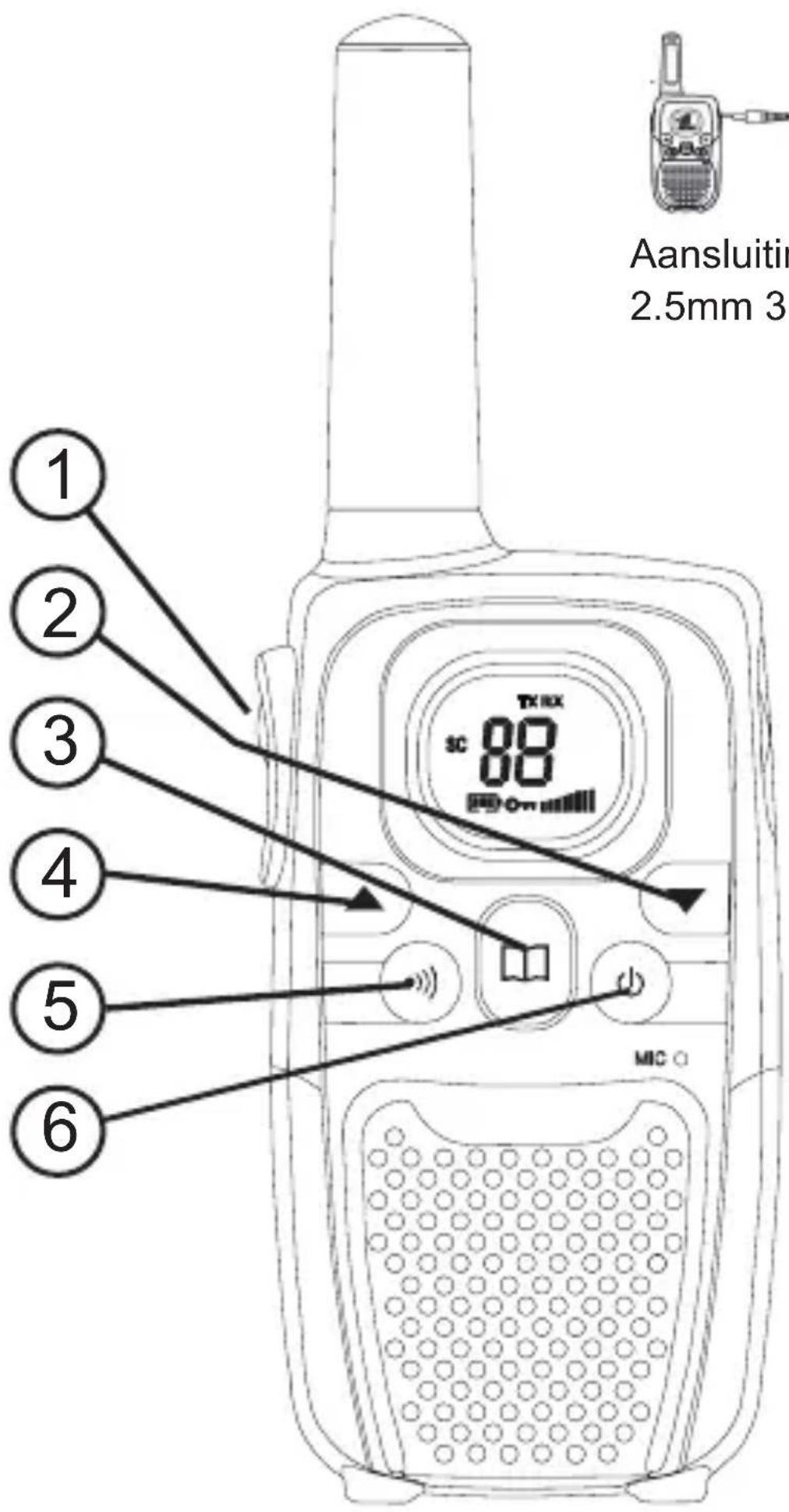

Uitgewerkte batterijen kunt u inleveren bij de leveran cier van deze portofoons of u kunt ze inleveren bij uw plaatselijk depot voor klein chemisch afval. Gooi lege batterijen nooit bij uw huishoudelijk afval. DISPLAYFUNCTIES : geeft het ingestelde kanaal weer TX: licht op tijdens zenden RX: licht op als de portofoon signaal ontvangt : geeft het volumeniveau aan : batterij niveau indicatie : toetsenbord blokkering : scanfunctie4 GEBRUIKEN Zenden: druk op de PTT (*) toets om te zenden. Ontvangen: laat de PTT toets los om te ontvangen. Kanaal wijzigen: toets en selecteer dan met ▲ of

het juiste kanaal. Druk op de PTT toets om de selectie te bevestigen. Volumeregeling: gebruik de toetsen▲ of

om het volume te regelen Oproepen: druk op toets om een oproeptoon uit te zenden. In/uitschakelen: druk gedurende 2 seconden op toets om de FR-26 in of uit te schakelen. Een beeptoon is hoorbaar. *: PTT = Push To Talk = indrukken om te spreken

1. druk 1x op toets , de kanaalaanduiding

2. druk op toets ▲ of

om het gewenste kanaal te selecteren

3. druk op toets PTT of

ter bevestiging OPROEPTOON: Om een andere PMR op te roepen is het mogelijk om een oproeptoon te genereren.

2. oproeptoon wordt voor 2 seconden gegenereerd.

ROGERBEEP: Als de PTT toets wordt losgelaten dan genereert de PMR een toontje. Dit ter informatie dat de zendknop wordt los gelaten, en de andere kant kan gaan spreken. Deze toon staat altijd aan en is niet uit te zetten. SCANNEN VAN KANALEN: Wanneer de scanfunctie is geactiveerd, scant de PMR alle kanalen automatisch totdat de PMR een kanaal vindt waarop signaal wordt ontvangen.

1. druk gelijktijdig op toetsen en ▲, SC verschijnt in

het display en de kanalen worden afgelopen. Als een signaal wordt gedetecteerd stopt het scannen.

om het scannen te hervatten.

3. druk toets PTT om het scannen te stoppen of om de

communicatie te starten.6 7 MONITORFUNCTIE: Om signalen te ontvangen die erg zwak zijn is het mogelijk de ruisonderdrukking uit te schakelen. U ontvangt dan alle signalen op het bewuste kanaal inclusief de aanwezige ruis.

1. druk gelijktijdig op toetsen en

om de monitor functie te starten.

2. druk toets om de monitorfunctie te stoppen.

TOETSBLOKKERING: 2 seconden toets ingedrukt houden om de toetsblokkering in te schakelen; nogmaals 2 seconden toets ingedrukt houden om de toetsblokkering uit te schakelen (ingeschakeld: toetsen MENU, ▲ of

zijn geblokkeerd en het symbool licht op)8 ONDERSTEUNENDE FUNCTIES BATTERIJ SPAARSTAND: De FR-26 heeft een automatische spaarstand om de levensduur van de batterijen te vergroten. Als de unit 4 seconden niet wordt gebruikt gaat deze automatisch over op de spaarstand. Wanneer de PMR weer wordt bediend of deze ontvangt signaal, dan schakelt de PMR weer over op normaal verbruik. BATTERIJ CAPACITEITSMETER: Wanneer de FR-26 een lage capaciteit van de batterij detecteert zal dit worden aangeven door het icoon in het display. De PMR geeft twee beep tonen en zal daarna automatisch uitschakelen. Het icoon gaat ook knipperen. Laad de batterijen dan bij, door de portofoon op de lader te plaatsen. Laad de batterijen 10 tot 14 uur.8 9 GEBRUIKERSTIPS ALGEMEEN: De FR-26 is een zend/ontvanger die werkt met radiogolven in de 446 MHz band. De signaaloverdracht kan gestoord worden door externe invloeden zoals bijvoorbeeld van andere portofoons, zenders, draadloze telefoons, e.d. Wordt uw portofoon gestoord of veroorzaakt uw portofoon storing, dan biedt het omschakelen van het kanaal vaak een oplossing. Het gebruik van deze portofoon is toegestaan in alle landen van de EU. Als u de FR-26 wilt meenemen naar landen buiten de EU, informeer dan eerst naar de plaatselijke beperkingen van het gebruik van PMR446 apparatuur aldaar. Let op dat het signaal van de FR-26 ook door andere portofoons of ontvangers dan de uwe gehoord kan worden. Het is niet toegestaan op wat voor wijze dan ook wijzigingen aan de elektronica of aan de antenne van de FR-26 aan te brengen. Service mag alleen geschieden door daardoor vakbekwame monteurs. Tijdens een onweersbui de FR-26 nooit buiten gebruiken.10 ONDERHOUD: - Reinig de FR-26 alleen met een vochtige doek. - Plaats de portofoon nooit in direct zonlicht en niet in een vochtige omgeving. - Vermijd het indringen van water en/of zand in de FR-26. - Indien een storing optreedt, controleer dan eerst de werking van de FR-26 op een andere locatie. RADIOVERBINDING: Het bereik van de FR-26 is tot 7Km. Dit bereik is afhankelijk van lokale omstandigheden zoals hoge gebouwen, hoogspannings- en bovenleidingen. Een optimaal bereik wordt gehaald indien de portofoon een vrij zicht heeft naar de ontvanger. MILIEU: Wordt de portofoon afgedankt, lever deze dan in bij uw leverancier. zij zorgen voor een milieuvriendelijke verwerking.10 11 GARANTIEBEWIJS Op de Alecto FR-26 heeft u een garantie van 24 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur. HOE TE HANDELEN: Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de serviceafdeling van Alecto: www.alecto.nl. DE GARANTIE VERVALT: Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/ of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Batterijen en de antenne vallen niet onder de garantie. Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.12 INTRODUCTION L’Alecto FR-26 est un portophone PMR-446. Ce portophone vous permettra aussi bien de communiquer mutuellement et gratuitement que de communiquer avec d’autres portophones (ALECTO) bien entendu qu’ils répondent au standard PMR-446. L’Alecto PMR-446 répond aux conditions et les dispositions essentiels comme décrits dans les directives 2014/53/EU. La déclaration de conformité est disponible sur le website http://DOC.hesdo.com/FR-26-DOC.pdf SPECIFICATIONS TECHNIQUES Fréquence: 446.00625MHz jusqu’à 446.09375MHz Puissance d’émission: < 27 dBm Séparation de canal: 12.5KHz Alimentation portophone: 3.6V (3 x AAA Piles NiMH) Portée: jusqu’à 7Km Durée d’utilisation: émettre : jusqu’à 3 heures standby: jusqu’à 3 jours Poids portophone: 118gr. (piles inclues) Dimensions: 95(150) x 55 x 30mm Répond à: EN 300 296 V1.3.1 EN 301 489-5 V1.3.1 EN 60950-1 A12:2011 Canal Fréquence (MHz) Canal Fréquence (MHz)
