FR26ZT - Walkietalkie ALECTO - Gratis gebruiksaanwijzing en handleiding

Producttype	Portofoon PMR-446
Merk	Alecto
Model	FR26ZT
Frequentiebereik	446.00625 - 446.09375 MHz
Zendvermogen	< 27 dBm
Kanaalafstand	12,5 kHz
Aantal kanalen	8
Voeding	3 oplaadbare AAA NiMH-batterijen (3,6 V)
Maximaal bereik	Tot 7 km (afhankelijk van omstandigheden)
Zendduur	Tot 3 uur
Stand-by duur	Tot 3 dagen
Afmetingen (H x B x D)	95 x 55 x 30 mm (zonder antenne)
Gewicht (met batterijen)	118 g
Belangrijkste functies	Zenden/ontvangen, kanaalwissel, oproeptoon, roger piep, kanaalscan, monitor, toetsenbordvergrendeling, energiebesparende modus, batterij-indicator
Hoofdtelefoonaansluiting	2,5 mm 3-polige jackaansluiting (hoofdtelefoon niet inbegrepen)
Reiniging en onderhoud	Reinigen met een vochtige doek. Vermijd blootstelling aan zon, vocht, water en zand.
Veiligheid	Niet gebruiken tijdens onweer. Houd u aan de lokale wetgeving voor PMR-446.
Garantie	24 maanden (exclusief antenne en batterijen)
Klantenservice	Neem contact op met Alecto-klantenservice via www.alecto.nl
Normen	Voldoet aan Richtlijnen 2014/53/EU, EN 300 296, EN 301 489-5, EN 60950-1

Veelgestelde vragen - FR26ZT ALECTO

Hoe wijzig ik het kanaal op de FR26ZT?

Druk eenmaal op de □-toets (Menu/Select). Het kanaal knippert. Gebruik de ▲- of ▼-toets om het gewenste kanaal te selecteren (1 tot 8). Druk op de PTT-toets of op □ om te bevestigen.

Hoe stel ik het volume in?

Gebruik de ▲-toets (volume +) of ▼-toets (volume -) om het volume te verhogen of te verlagen. Geen bevestiging nodig.

Hoe activeer ik de kanaalscan?

Houd de □- en ▲-toets tegelijkertijd ingedrukt om de scan te starten. De portofoon zoekt naar actieve kanalen. Druk op de PTT-toets om de scan te stoppen.

Hoe vergrendel ik het toetsenbord?

Houd de □-toets 2 seconden ingedrukt om de □-, ▲- en ▼-toetsen te vergrendelen. Herhaal de handeling om te ontgrendelen.

Hoe laad ik de batterijen op?

Plaats de portofoon in de meegeleverde oplader. De NiMH-batterijen worden in 10 tot 14 uur opgeladen. Het batterijpictogram knippert bij een bijna lege batterij.

Wat is het maximale bereik van de FR26ZT?

Het bereik kan tot 7 km zijn onder ideale omstandigheden (direct zicht, zonder obstakels). Gebouwen, bomen of heuvels verminderen het bereik.

Hoe zend ik een oproeptoon?

Druk op de •••)-toets (oproep toon) om een geluidssignaal naar de andere portofoon te sturen. Dit trekt de aandacht voordat u spreekt.

Wat betekent het pictogram van een lege batterij?

Het batterijpictogram knippert en de portofoon geeft twee pieptonen bij een bijna lege batterij. Het apparaat schakelt automatisch uit. Laad de batterijen gedurende 10 tot 14 uur op.

Hoe reinig ik de portofoon?

Gebruik een vochtige doek om het apparaat te reinigen. Vermijd water, zand en direct zonlicht. Dompel het apparaat niet onder in water.

Is de garantie geldig na reparatie door een derde?

Nee, de 24 maanden garantie vervalt bij reparatie door een niet-geautoriseerd persoon of gebruik van niet-originele onderdelen. Raadpleeg de Alecto-klantenservice bij problemen.

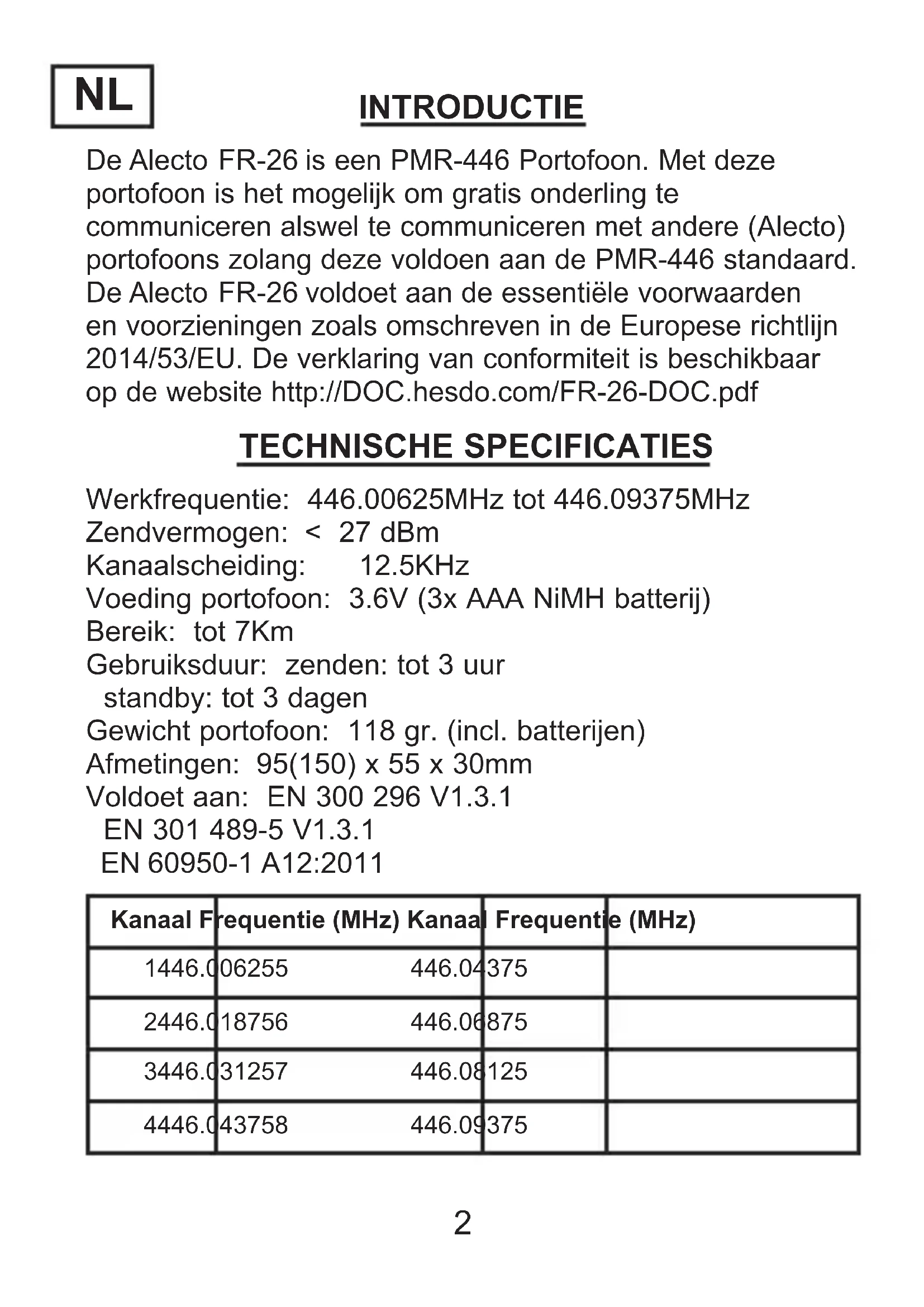

GEBRUIKSAANWIJZING FR26ZT ALECTO

De Alecto FR-26 is een PMR-446 portofoon. Met deze portofoon is het mogelijk om gratis onderling te communiceren, alsook te communiceren met andere (Alecto) portofoons, zolang deze voldoen aan de PMR-446-standaard. De Alecto FR-26 voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 2014/53/EU. De verklaring van conformiteit is beschikbaar op de website http://DOC.hesdo.com/FR-26-DOC.pdf

TECHNISCHE SPECIFICATIES

Werkfrequentie: 446.00625 MHz tot 446.09375 MHz

Zendvermogen: < 27 dBm

Kanaalscheiding: 12.5 kHz

Voeding portofoon: 3,6 V (3x AAA NiMH-batterij)

Bereik: tot 7 km

Gebruiksduur: zenden: tot 3 uur

standby: tot 3 dagen

Gewicht portofoon: 118 g (incl. batterijen)

Afmetingen: 95 (150) x 55 x 30 mm

Voldoet aan: EN 300 296 V1.3.1

EN 301 489-5 V1.3.1

EN 60950-1 A12:2011

Kanaal Frequentie (MHz) Kanaal Frequentie (MHz)
1446.006255	446.04375
2446.018756	446.06875
3446.031257	446.08125
4446.043758	446.09375

VOEDING

De FR-26 wordt gevoed door middel van 3 x AAA oplaadbare NiMH-batterijen.

1. Verwijder eerst de riemclip door het borglipje naar achteren te drukken en de riemclip naar boven uit de portofoon te drukken.
2. Open nu het batterijcompartiment door de batterijdeksel naar onderen weg te schuiven.
3. Plaats de batterijen op de aangegeven wijze. Let hierbij op de polariteit (+ en -).
4. Sluit het batterijcompartiment en plaats de riemclip terug op de portofoon.
5. Plaats de portofoon in de lader.
6. Laad de batterijen 10 tot 14 uur.

Uitgewerkte batterijen kunt u inleveren bij de leverancier van deze portofoons of u kunt ze inleveren bij uw plaatselijk depot voor klein chemisch afval. Gooi lege batterijen nooit bij uw huishoudelijk afval.

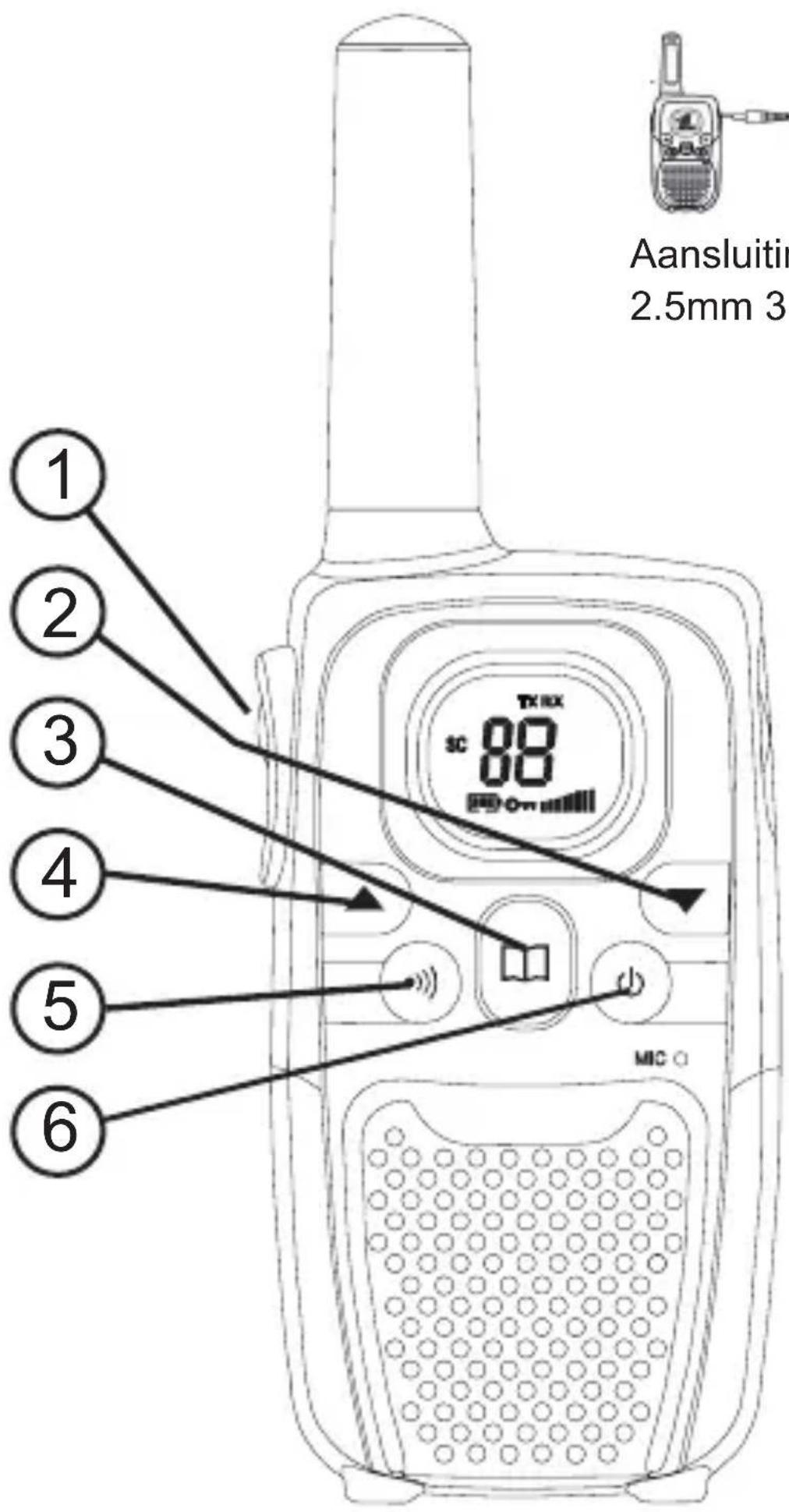

8: geeft het ingestelde kanaal weer

TX: licht op tijdens zenden

RX: licht op als de portofoon signaal ontvangt

: geeft het volumeniveau aan

om: toetsenbord blokkering

sc: scanfunctie

GEBRUIKEN

Zenden:

druk op de PTT (*) toets om te zenden. ①

Ontvangen:

laat de PTT toets los om te ontvangen. ①

Kanaal wijzigen:

toets en selecteer dan met ③ ▲ of ▼ het juiste kanaal. ② ④

Druk op de PTT toets om de selectie te bevestigen. ①

Volumeregeling:

gebruik de toetsen ▲ of ▼ om het volume te regelen ② ④

Oproepen:

druk op toets om een oproeptoon ⑤ uit te zenden.

In/uitschakelen:

druk gedurende 2 seconden op toets om de FR-26 in of uit te schakelen. Een beeptoon is hoorbaar.

*: PTT = Push To Talk = indrukken om te spreken

WIJZIGEN ZEND/ONTVANG KANAAL:

1. Druk 1x op de toets; de kanaalaanduiding gaat knipperen.
2. Druk op toets ▲ of ▼ om het gewenste kanaal te selecteren.
3. Druk op toets PTT of 10 ter bevestiging.

OPROEPTOON:

Om een andere PMR op te roepen, is het mogelijk om een oproeptoon te genereren.

1. Druk op de toets.
2. De oproeptoon wordt gedurende 2 seconden gegenereerd.

ROGERBEEP:

Wanneer de PTT-toets wordt losgelaten, genereert de PMR een toontje. Dit dient ter informatie dat de zendknop wordt losgelaten en de andere kant kan gaan spreken.

Deze toon staat altijd aan en is niet uit te zetten.

SCANNEN VAN KANALEN:

Wanneer de scanfunctie is geactiveerd, scant de PMR alle kanalen automatisch totdat de PMR een kanaal vindt waarop signaal wordt ontvangen.

1. Druk gelijktijdig op de toetsen 📊 en ▲; SC verschijnt in het display en de kanalen worden afgelopen. Als een signaal wordt gedetecteerd, stopt het scannen.
2. Druk op toets ▲ of ▼ om het scannen te hervatten.
3. Druk op toets PTT om het scannen te stoppen of om de communicatie te starten.

MONITORFUNCTIE:

Om signalen te ontvangen die erg zwak zijn is het mogelijk de ruisonderdrukking uit te schakelen. U ontvangt dan alle signalen op het bewuste kanaal inclusief de aanwezige ruis.

1. Druk gelijktijdig op toetsen □ en ▼ om de monitorfunctie te starten.
2. Druk toets □ om de monitorfunctie te stoppen.

TOETSBLOKKERING:

Houd toets □ 2 seconden ingedrukt om de toetsblokkering in te schakelen; houd nogmaals 2 seconden toets □ ingedrukt om de toetsblokkering uit te schakelen (ingeschakeld: toetsen MENU, ▲ of ▼ zijn geblokkeerd en het symbool ▼ staat aan).

ONDERSTEUNENDE FUNCTIES

BATTERIJ SPAARSTAND:

De FR-26 heeft een automatische spaarstand om de levensduur van de batterijen te vergroten. Als de unit 4 seconden niet wordt gebruikt gaat deze automatisch over op de spaarstand. Wanneer de PMR weer wordt bediend of deze ontvangt signaal, dan schakelt de PMR weer over op normaal verbruik.

BATTERIJ CAPACITEITSMETER:

Wanneer de FR-26 een lage capaciteit van de batterij detecteert zal dit worden aangegeven door het icoon in het display. De PMR geeft twee beep tonen en zal daarna automatisch uitschakelen. Het icoon gaat ook knipperen. Laad de batterijen dan bij, door de portofoon op de lader te plaatsen. Laad de batterijen 10 tot 14 uur.

GEBRUIKERSTIPS

ALGEMEEN:

De FR-26 is een zend/ontvanger die werkt met radiogolven in de 446 MHz band. De signaaloverdracht kan gestoord worden door externe invloeden zoals bijvoorbeeld van andere portofoons, zenders, draadloze telefoons, e.d. Wordt uw portofoon gestoord of veroorzaakt uw portofoon storing, dan biedt het omschakelen van het kanaal vaak een oplossing.

Het gebruik van deze portofoon is toegestaan in alle landen van de EU. Als u de FR-26 wilt meenemen naar landen buiten de EU, informeer dan eerst naar de plaatselijke beperkingen van het gebruik van PMR446 apparatuur aldaar.

Let op dat het signaal van de FR-26 ook door andere portofoons of ontvangers dan de uwe gehoord kan worden.

Het is niet toegestaan op wat voor wijze dan ook wijzigingen aan de elektronica of aan de antenne van de FR-26 aan te brengen. Service mag alleen geschieden door daardoor vakbekwame monteurs.

Tijdens een onweersbui de FR-26 nooit buiten gebruiken.

ONDERHOUD:

• Reinig de FR-26 alleen met een vochtige doek.
• Plaats de portofoon nooit in direct zonlicht en niet in een vochtige omgeving.
• Vermijd het indringen van water en/of zand in de FR-26.
• Indien een storing optreedt, controleer dan eerst de werking van de FR-26 op een andere locatie.

RADIOVERBINDING:

Het bereik van de FR-26 is tot 7Km. Dit bereik is afhankelijk van lokale omstandigheden zoals hoge gebouwen, hoogspannings- en bovenleidingen. Een optimaal bereik wordt gehaald indien de portofoon een vrij zicht heeft naar de ontvanger.

MILIEU:

Wordt de portofoon afgedankt, lever deze dan in bij uw leverancier. zij zorgen voor een milieuvriendelijke verwerking.

GARANTIEBEWIJS

Op de Alecto FR-26 heeft u een garantie van 24

MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de serviceafdeling van Alecto: www.alecto.nl.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Batterijen en de antenne vallen niet onder de garantie. Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

Kanaalafstand: 12,5 kHz

Voeding radio: 3,6 V (3x AAA NiMH-batterij)

Hesdo, Australiëlaan 1 5232 BB, 's-Hertogenbosch Nederland

v3.0
