GEBRUIKSAANWIJZING HDR 9013 CB BOMANN

Dank u voor uw keuze van dit product. We hopen dat u er veel plezier van beleeft.

Symbolen in deze bedieningshandleiding

Belangrijke aanwijzingen voor uw verilgheid zijn specialaigekenmerkt. Neem deze aanwijzingen strikt in acht om oncevallen en schade aan het apparaat te vermijden:

WAARSCHUWING:

Waarschuwt voor gezaren voor uw gezondheid en toont möglichk letselrisico's.

△LETOP:

Wijst op möglichke bevaren voor het apparaat of andere voorwerpen.

OPMERKING: Kenmerkt tips en informatie voor u.

Inhoudsopgave

Overzicht van de bedieningselementen 3

Algemene Opmerkingen 12

Belangrijkeveiligeidsinstrumentes 12

Algemene beschrijving van de machine 13

Beoogd gebruik 14

Toelichting op de aanduidingen 14

Meegeleverde onderdelen 14

Beschrijving van de onderden 14

Montage 14

Informatie over toepassingen 15

Bediening 16

Reiniging 16

Onderhoud. 16

Onderdelen 16

Transport. 16

Opbergen 16

Problemen oplossen 17

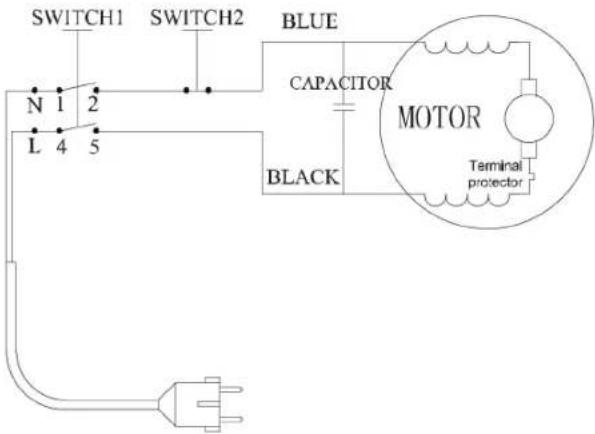

Schakelschema 17

Geluidsniveau 17

Algemene Opmerkingen

WAARSCHUWING!

Lees de handleiding voor u de machine gebruikt!

Lees vór de ingebruikname van dit apparaat de handledieing uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijds, de kassabon en zo möglichk de doos met de binnenverpakking. Geef ook de handeiding mee wonneer u de machine aan derden doorgeeft.

• Gebruik het apparaat uitsluitend/private en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is Niet geschikt voor commercieel gebruik.
• Gebruik het apparaat Niet buiten. Bescherm het gegenitte, directe zonnestralen, vocht (in geen geval in vloeistoffen dompelen) en scherpe randen. Gebruik het apparaat Niet met vochtige handen. Bij vochtig of nat geworden apparaat onmiddelijk de stroomtoevoer onderbreken.
• Schakel het apparaatuit en onderbreek aktijd de stroomtoevoer (trek aan de stekker, Niet aan de kabel) wonneur u het apparaat

niet gebrukt, hulpstukken aanbrengt, reinigt of wanner storingen optreten.

• Laat het ingeschakelde apparaat zich zonder toezicht werken. Schakel het apparaat algid uit voordat u de ruimte verlaat. Trek de netsteker uit de contactdoos.
• Het apparaat en de netkabel要去en regelmatin op zichbare schade worden gecontrolerd. Wanner u schade vaststelt, mag het apparaat Niet meer worden gelebruikt.
• Gebruik alleen originele reserveonderdelen.
• Laat om veiligheidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen.

WAARSCHUWINGI

Laat kleine kinderen Niet met de folie spelen. Er bestaat gevaar voor verstikking!

Belangrijke veiligheidsinstrumenties!

WAARSCHUWING:

• Bescherm uzelf tijdens het werken met persoonlijke verilgheidsuitrusting: verilgheidsschoenen, verilgheidshandschoenen, verilgheidshelm met vizier, gehoorbescherming要去 worden gedragen tijdens het bedieren van de machine.
• De installmentie van een buitenstopcontact要去 door een ervaren elektricien worden uitgevoerd en er要去 aan de eisen DIN VDE 0100-100 en/of IEC 60364-1 worden voldaan.
• Als extra bescherming raden wij de installmentie van een aardlekschakelaar (RCD) in het circuit met een toerenstroom /tijd van zicheer aan. Het circuit kan ook worden beschermd door een aardings-tester.

WAARSCHUWING:

• Door de snelheid van de waterstraal op de hagedrukspuitkop worden er een aanzienlijke terugslagkracht uitgeefend op het spuitpistol. Zorg ervoor dat de steun stevig vastzit. Houd het spuitpistol en straalpijp stevig vast.
• Gebruik alleen reinigingsmiddelen die zich ontwikkeld of aanbevolen door de fabrikant voor hagedrukreinigers. Het gebruik van andere reinigingsmiddelen of chemicalien kan deeiligeid van de machine aantasten.
• Hopedruk waterstralen können gevaarlijk zijn bij verkeerd gebruik. De straal mag Niet op mensen, onder stroom staande apparatuur, of de machine selbst worden gericht.
• Gebruik dit apparaat Niet in de buurt van mensen, tenzij ze beschemende kleding dragen.
• Richt de waterstraal Niet op uzelf of anderen om kleding of schoenen te reinigen.
  Explosiegevaar - Spuit Nietaar ontvlambare vloeistoffen.
• Hopedrukreinigers mogen nicht door kinderen of ongetrainde personen bediend worden.
• Hagedrukslangen, -fittingsen en -koppelingen zijn belangrijk voor de veiligheid van de machine. Gebruik alleen hagedrukslangen, -fittingsen en -koppelingen die door de fabrikant worden aanbevolen.
• Gebruik alleen originele onderdelen van de fabrikant of onderdelen die door de fabrikant zich goedgekeurd, om de verilgheid van de machine te garanderen.
  Water dat door de terugstroombeveiligers is gestroomd is Niet drinkbaar.
• Tijdens het schoonmaken of onderhoud, het verwangen van onderdelen, of het omzetten van de machine maar een andere functie,要去 de stekker uit het stopcontact gehald worden.
• Gebruik de machine Niet als een toevoerleiding of belangrijke onderdelen van de machine beschadigd zijn, bijoorbeeld veiligheidsvoorzieningen, hagedrukslangen, spuitpistool.
• Als er een verlengsnoer worden gebruikt,要去en de stekker en het stopcontact waterdicht zijn.
• Ongeschikte verlengsnoeren können gevaarlijk zijn. Indien een verlengsnoer worden gebruikt,要去 deze geschiktঀoor gebruik buitenshuis. Let op! Er worden plassen worden gezvormd. Houd de stekker en het stopcontact droog. Zorg dat de stekker en stopcontact hoog geplaatst worden. Wij raden aan om deze minimaal 60~mm boven de grond te plaatsen.
• Houd de ventilatieopeningen vrij.
• Beveilig het spuitpistol d.m.v. de vergrendeling tijdens pauzes.

• Laat de machine nooit onbeheerdchter terwijde hoofdschakelaar aanstaat.

• Probeer de machine Niet zich te repareren, maar vraag advies vragen van een erkend vakman. Om gevaar te voorkomen, kan een defect netsnoor alleen worden verrangen door een gelijkwaardig snoer door de fabrikant, unsere technische Dienst of een gelijkwaardig gekwalificeerd persoon.

• Kinderen might not met machine spelens.

• Kinderen in de buurt van de machine要去en altijd onder toezicht staan.
• Reiniging en gebruiksonderhoudogensietdoodinderenwordenuitgevoerd.

Algemene beschrijving van de machine

• Water- en stroomtoevoer要去 op de hagedrukreiniger worden aangesloten.
• De hagedrukslang worden op het spuitpistol aangesloten en de accessoires op de hagedrukzijde. Zie: "Montage" voor meer details.
  In de hagedrukreiniger, wordt het water uit de slang verder onder druk gezet door een pomp.
• Als het spuitpistol worden ingedrukt, worden de pomp geactiveerd door een drukschakelaar in de hagedrukreini-ger.

De accessoires bestaan UIT:

• Een straalpijp voor hogedrukreinigen
• De reinigingsmiddeltank met het reinigingsmiddel dat kan worden gespoten.

Beoogd gebruik

De machine is uitsluitend voor privégebruik op uw huis of in de tuin.

U kurz metselwerk, gevels, paden, of tuingereedschap schoonmaken met de straalpijp en spuitkop.

Let op: Reiniging van motoren en gesmeerde oppervlakken is alleen toegestaan op locaties met olie-af-scheiders.

Reinigungstk: Voor grondig vuil Aunt u ook gebruik maken van een reinigingsmiddel. De reinigingstank worden aan de standpijp bevestigd. Gebruik het reinigingsmiddel met mate. Volg de aanbevelingen van de fabrikant.

Toelichting op de aanduidingen

Richt de hagedrukreinigers nooit op: - mensen - dieren - de hagedrukreiniger - elektrische onderdelen/apparatuur

Niet aansluiten op het drinkwatersystem! Volgens de geldende voorschriften, mag de machine nooit water uit het waterleidingnet gebruiken+zonder een terugstroombeveiligiger. Gebruik een terugstroombeveiliger in overeenstemming met EN 12729 type BA. Water dat door de terugstroombeveiliger is gestroomd, is nicht drinkbaar.

Geluidsniveaua In overeenstemming met DIN EN ISO 3744, is Lw geluidsniveaua gemeten op 99 dB.

Beschermende isolatie Deze apparaten beschermen de gebruiker gegen contact met onder spanning staande delen door middel van dubbele of dikkere isolatie. Geen aardgeleider (massa) mag op deze toestellen worden aangesloten. Uitsluitend tweepolige stekkers mogen worden gebruikt in combinatie met dubbele kernsnoeren.

Meegeleverde onderdelen

Units Beschrijving Onderdeelnummer

1 Mptoreenheid met WIelen en handvat
1 Hóuder voor de accessoires 8935970
1 Hogedrukslang maximum 36 MPa/50 C^ 8935971
1 Spuitpistol 8935972
1 Standpijp met bevestiging 8935973
1 Straalpijp met hogedrukspuitkop 8935974
1 Reinigingstank, 2-delig 8935975
1 Toevoerslang adapter 8935976
1 Pih, spuitkopreiniger 8935977

Beschrijving van de onderdelen

1 Spuittpistool met vergrendeling
2 Standpijp
3 Houser voor de accessoires
4 Snelsluiting
5 ON/OFF schakelaar
6 Hogedrukslang

7 Hogedrukuitgang
8 Hogedrukspuitkop
9 Straalpijp
10 Pin voor reiniging
11 Wateraansluiting met filter

Niet afgebeeld

Toevoerslang (niet meegeleverd)

Reinigingsmiddeltank

Montage

Haal de motor en de accessoiresuit de doos. Verwijder het verpakkingsmaterial.

Hogedrukslang op de hogedrukreiniger

Ontrol de slang volledig

Sluit de hagedrukslang aan de hagedrukuitgang (7). Draai het verbindingsstuk met de hand met de klok mee vast op de schroefdraad.

Hopedrukslang op het spuitpistol

Schroef de moer op de schroefdraad van het spuitpistol. Draai de moer vast met bus 17 mm.

Standijp op het spuipstipool

De standijp hebft een snelsluiting. Bevestig het blankmetalen uiteinde aan het spuiptstool.

Duw en draai tegelijkkertijd met de klok mee om de snelsluiting te vergrendelen.

Open de snelsluiting door de onderdelen eerst samen te duwen en dan de buis gegen de klok in te draaien.

Straalpijop destandpijp

De straalpijp met spuittkop kan uitsluitend aan de standpijp bevestigd worden. Deze onderden haben een snelsluiting (4).

Duw en draai tegelijkkertijd met de klok mee om de snelsluiting te vergrendelen.

Open de snelsluiting door de onderdelen eerst samen te duwen en dan de buis gegen de klok in te draaien.

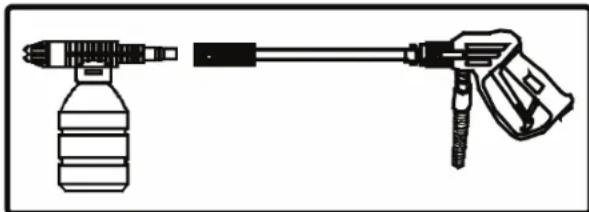

Reinigingsmiddelentank op de standpijp

De reinigingsmiddelentank kan uitsluitend aan de standpijp (2) worden bevestigd. Het vergrendelt ook in de snelsluiting.

De reinigingsmiddelentank bestaat uit 2 delen.

1. Aansluiting met spuitkop. Bevestig de aansluiting aan de snelsli-ting (4).
2. Tank. Het worden op de aansluiting bevestigd na het vullen en vergrendeld door hetlicht met de klok mee te draaien.

OPMERKING:

Het hagedrukeffect kan nicht worden bereikt door gebruik van de reinigingsmiddelentank.

• Voordat u de stekker in het stopcontact doet, controllerer de netspanning klopt. De details van het apparaat+kunnen op het typeplaatje worden gezonden. Verdere prestatiegegevens voor het apparaat+kunnen aan ook gezonden worden.
• Sluit het apparataat altidj aan op een geteste contactdoos.

Verlengsnoeren

• Gebruik allijd verlengsnoeren met een hoge mechanische sterkte, die geschikt zijn voor gebruik buitenshuis.
• De snoerdoorsnede要去 minimaal 3 × 1.5 ~mm^2 zijn.
• Let op! Er worden plassen gezvormd. Houd de stekker en het stopcontact droog.
  Zorg dat de stekker en stopcontact hoop geplaatst worden. Wij raden aan om deze minimaal 60~mm boven de grond teplaatsen.

Wateraansluiting

• De hagedrukreiniger is nicht geschikt voor aansluiting op een drink-waterleiding.

• Het is nicht geschickt voor aansluiting op warm water. Het toegevoerde water mag maximaal 50^ zijn.

• De hagedrukreiniger beschibt nicht over een zelfaanzuigende pomp. Selecteer een watertoevoer met schoon water en een druk van 0,01 MPa tot 0,4 MPa (4 bar).
• Als u een drinkwatemetwerk gebruikt, gebruik dan een terugstroombeveiligiger in overeenstemming met nom EN 12729 type BA.
• Sluit de terugstroombeveiligier aan op het waterleidingnetwork en Niet op het apparatus.
• Gebruik een verzeltersterkte waterslang. Deze worden nicht meegeleverd.

De slang要去 van de volgende afmetingen zijn:

• Bevestig de waterslang aan op het verbindingsstuk van het apparaat. Sluit de andere kant aan op de watertoevoer.

De verbindinggegevens können in de technische gegevens vandezehandleiding worden gezonden.

Informatie over toepassingen

Water

• Vervuiling kan de pomp beschadigen. Reinig het water, indien nodig, met een filter.
• Als de hagedrukreiniger zonder water worden gebruikt, kan de pomp beschadigd raken. Zorg ervoor dat de watertoevoer betrouwbaar is voor het gebruik.

Reinigingsmethode

Als u een reinigingsmiddel gebrukt, raadpleeg dan de specificaties van de fabrikant.

1. Spuit het reinigingsmiddel met mate op het oppervlak.
2. Laat het in werkung treden zonder dat u het middel op staat drogen.
3. Spoel het losse vuil af met de hagedruksput.
4. Begin met een brede straal.
5. Indien möglichk, nicht verticala spuiten. Dit verhoegt het risico van schade.
6. Het vuil wordt het.beste weggespoeld met een hoek van 45^

LET OP: Als u voertuigen reinigt

Banden en ventilieren können worden beschadigd en kan worden geperforeerd door de hagedrukstraal.

De eerste tekenen hiervan is verkleuring van de band. Gebruik alleen de platte straal. Houd deze op een afstand van minimaal 50~cm van het voertuig tijdens het reinigen.

De mengverhouding van water tot reinigingsmiddel

Lees de instructies op het reinigingsmiddel.

• Doseer reinigingsmiddel voor 10 liter water en voeg dit aan de reinigingsmiddelentank.
  Vul de rest met water.

Onderschat het straalvermogen van de hagedrukreinigers Niet.

Als u op de een gevoelige ondergrund wilt werken, maak dan liever gebruik van de vlakte straal (zie spuitstraal aanpassen in het hoofdstuk "Bediening").

In het geval van verf of geisoleerde wanden, begint u op een afstand van 2 meter.

Werk langzaam al naargelang de mate van het vuil.

Voorkom schade door uw werk met regelmatige:tussenpozen te contro- leren.

Motorbescherming

De motor worden beschemd door beveiliging gegen overbelasting. Deze beschemming is temperatuurafhankelijk en zit in de motor. Als de motor plotseling uitygaat, doe dan het volgende:

1. Schakel de schakelaaruit.
2. Haal de stekker uit het stopcontact.
3. Wacht een halfluur en start bediening opnieuw.

Als de motor Niet weer inschakelt, neem contact op met uw dealer.

Bediening

Verbinding

1. Plaats het apparaat verticaal.
2. Sluit de wateraansluiting (11) aan op de waterleiding met behulp van een slang.
3. Open de watertoevoer en kijk of er eventuele lekkages zich.
4. Vergrendel het spuitpistool.
5. Sluit de netstekker aan.
6. Schakel de hoofdschakelaar in.

Werken met het spuitpistol

Inschakelen: Ontgrendel de vergrendeling en trek aan het hendel van het pistool. Let op - terugslag!

Uitschakelen: Ontrendel het hendel. Vergrendel het spuitpistol tijdens pauzes.

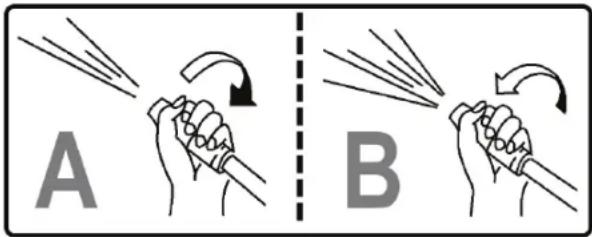

Het aanpassen van de spuitstraal

Draai de spuitkop om de straal te wijzigen van dunne (A) maar platte straal (B).

Accessoires verwisselen

1. Schakel het apparatusaat uit met de schakelaar (5).
2. Verlicht de bestaande druk door het activeren van het hendel op het spuitpistol.
3. Vergrendel het spuitpistool.
4. Wissel maar het gewenste accessoire en begin opnieuw met de bediening.

Einde bediening

1. Schakel het apparatusaat uit met de schakelaar.
2. Haal de stekker uit het stopcontact.
3. Sluit de watertoevoer af.
4. Verlicht de bestaande druk door het activeren van het hendel op het spuitpistool.
5. Vergrendel het spuittpistol.
6. Koppel het apparatusat los van de watervoorziening door de slang op de wateraansluiting van het apparatusat los te schroeven.

Reiniging

WAARSCHUING:

• Trek altijd de stekker uit het stopcontact vór het schoonmaken.
• Spuit Niet op de hagedrukreiniger met de hagedrukspuit.
• Dompel het apparaat Niet onder in water, zelfs Niet gedeelrijk. Dit kan leiden tot elektrische schokken of brand.

LET OP:

• Gebruik geen staalborstel of andere schurende voorwerpen.
• Gebruik geen schurende of bijtende reinigingsmiddelen.

Behuizing, slang en netsnoer

• Deze onderdelen können worden gereinigd met een zachte, droog doek.
• Voor het verwijderen van hardnekig vuil bevochtigt u de doeklicht.
• Droog alles dan af.

Onderhoud

• Maak de slangen los van de hagedrukreiniger na het gebruik.
• Laat het water uit de hogedrukreiniger en de slangen lopen.
• Vet de schroef en plug-in connecties in met vaseine na elk tiende gebruik.
• Controller de filter op de watertoevoer na elkte 5e gebruik.
• Controller de afdichtingen, het netsnoer en de hogedrukslang altijd op schade vór geleuik.
• Beschadigde onderdelen要去en worden verwangen door gewiekwaardige onderdelen.

OPMERKING:

Er zijn er geen onderdelen in de hagedrukreiniger die door de gebrui-ker要去en worden onderhonden.

Als de hagedrukreiniger要去 worden gerepareerd, neem contact op met uw dealer.

Onderdelen

Om reserveonderdelen te bestellen, neem contact op met uw dealer. De nummers van reserveonderdelen können worden gezonden in de ].

Transport

• Bevestig de accessoires in de accessoirehouser.
• De hagedrukreiniger kan verticaal aan de handgreep worden vervoerd.
• Het gewicht is 5,7kg

Opbergen

Sorteer de accessoires.
- Leeg de accessoires en de hagedrukslang.

LET OP:

Er blijft aktijd water anschter in de pomp van de hogedrukreiniger. Vorst kan de pomp of de interne pijpen vermietigen. Bewaar het apparaat waarom aktijd op in een vorstvrije plaats.

Problemen oplossen

Defect Mogelijk oorzaak Oplossing
Apparaat werknet.	Geen stroomtoe-voer.	Controler de netaansluiting en de zekering. Vervang de verleungsnoeren indien nodig.
	Apparaat Niet aan.	Controleer de stand van de schakelaar.
De motor stopt plotselingijdens het werk.	De oververhittingsbeveiliging van de pomp verw geactiveerd.	Schakel het apparaat uit en haal de stekker uit het stop-contact. Laat het apparaat onceveer 30 min afkoelen. Start dan opnieuw.
Geen reinigings-middel aangezo-gen.	Reinigungsmiddelen-tank geblokkeerd.	Controler de spuitkop en slangen in de reinigungsmid-delentank. Los het reinigungsmiddel op voor u het erin giet.
Het apparaat bereikt de wer-kingsdruk nicht.	Defect ligt aan de watertoevoer.	Reinig het filter in de wa-teraansluiting.
		Controleer of er voldoende water uit de kraan komt.
		Controleer de terugstroombe-veiliger indien nodig.
		Controleer of de waterslangaar de pomp lekt of gekniktis.
	De hagedruksput-kop is geblokkeerd.	Reinig de hagedruksputkop. Zie: "Reinigen van de hoge-durkspuitkop" in dit hoofdstuk.
	Defect ligt aan de hagedrukreiniger.	Neem contact op met uw dealer.
Grote schomme-lingen in de druk.	De pomp zuigt luckt aan.	Controler de slangaansluitingen en of de waterslang is afgedicht.
	De hagedruksput-kop is verstopt.	Reinig de hagedruksputkop. Zie: "Reinigen van de hoge-durkspuitkop" in dit hoofdstuk.
	Afdichtingen of klep-pen in de hagedru-reiniger beschadigd.	Neem contact op met uw dealer.
Pomp lekt. Stop bediening onmiddelijk.		Neem contact op met uw dealer.

Reinigen van de hagedruksputkop:

1. Schakel uitt met de schakelaar.
2. Activeer het spuitpistool om de druk te verlichen.
3. Maak de straalpijp los
4. Verwijder het vuil van de spuitkop met de pin.

1. Spoel het vuil weg door water gegen de richting van de straal in door de spuitmond te lately lopen.

Schakelschema

NEDERLANDS

Geluidsniveau

In overeenstemming met DIN EN ISO 3744, de Werkplek gerelateerde emissie L PA = 83 + / - 3dB geluidsvermogensniveauu L WA = 99 dB Zijn gemeten

Technische gegevens

Model: HDR 9013 CB

Nominale spanning / frequenie: 230 V~50 Hz

Nominal vermogen: 1400 W

Beschermingsklasse:

Minimum toevoersnelheid: 5,5 l/min

Maximale waterdruk in ingang: 0,4 MPa (4 bar)

Werkingsdruk: 7 MPa (70 bar)

Stroomsnelheid in bedrijf: 5,0 l/min

Maximaal togestane druk: 10,5 MPa (105 bar)

Maximale capacitite: 6,2 l/min

Maximale ingangstemperatuur: 50 °C

Hetrechtomtechnische en ontwerpaanpassingen te makesin de loop vanvoortdurende productontwikkelingblift Voorbehonden.

Dit apparaat voldoet aan alle huidige CE-richtlijnen, zoals de richtlijn elektromagnetische compatibiliteit en de laagspanningsrichtlijn, en is gefabriceerd volgens de meest recente verilgheidsvoerschriften.

Verwijdering

Betekenis van het "vuilnisbak"-symbool

Houd rekening met het milieu, gooi elektrische apparaten nicht weg bij het huishoudafval.

Breng overbodige of defecte elektrische apparaten maar gemeentelijke inzamelpunten.

Help potentièle milieu- en gezondheidsgevaren door onverantwoerdelijk wegwerpen te voorkomen.

Draag bij aan hergebruik en ander opniew gebruik van oude elektrische en elektronische apparaten.

Uw gemeente kan u informatie given over inzamelingspunten.

Mode d'emploi
