GEBRUIKSAANWIJZING V100 Vermeiren

De rolstoel is gecontroleerd:

Instructies voor de vakhandelaar

Deze handleiding is deel van het product en dient bij iedere rolstoel te worden geleverd.

Versie: A, november 2010

Alle rechten, inclusief vertaling, voorbehonden.

Nietsuitdezehandleidingmaggeheelofgedeeltelijkineigevorm（druk,fotokopie,microfilmofiederanderprocedezonderdeschriftelijketoelatingvan deuitgeberwordengereprodueerdofmetbehulpvan elektronische systemen wordenverwerkt,gekopieerdofverspreid.

N.V. Vermeiren N.V. 2010

Inhoudsopgave

Voorwoord 2

1 Productomschrijving 3

1.1 Toepassingsgebied 3
1.2 Technische specificaties 4
1.3 Tekening 5
1.4 Accessoires 6
1.5 Locatie identificatieplaat 6
1.6 Gebruike symbolen 6

2 Gebruik 7

2.1 Dragen van de rolstoel 7
2.2 Plaatsen van de awhileien 7
2.3 Uitvouwen van de rolstoel 7
2.4 Plaatsen of verwijderen van de voetsteunen 8
2.5 Bedieren van de rem 8
2.6 Plaatsen of verwijderen van de armsteunen 9
2.7 Transfer in en uit de rolstoel 11
2.8 Correcte positie in de rolstoel 11
2.9 Rijden met de rolstoel 11
2.10 Rijden op hellingen 12
2.11 Nemen van hindernissen (trottoirs) 12
2.12 Opvouwen van de rolstoel 15

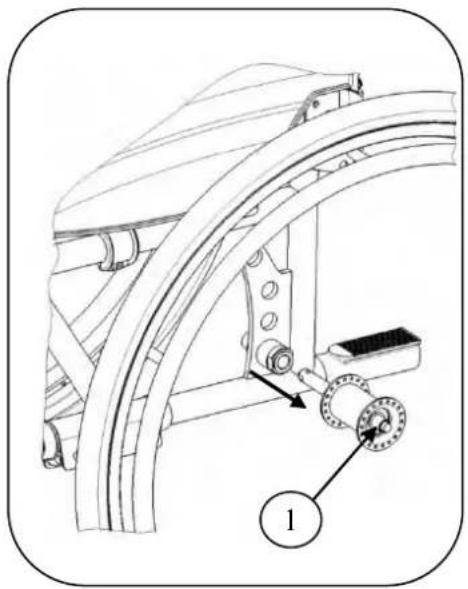

2.13 Afnemen van de wielen 15
2.14 Transport in de auto 15
2.15 Gebruik van de rolstoel als zit in een motorvoertuig.. 16

3 Montage en afstellen 18

3.1 Gereedschap. 18
3.2 Leveringsomvang 19

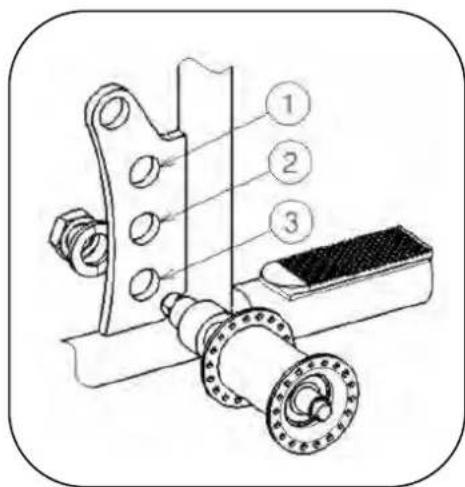

3.3 Instellen van de zithoogte 19
3.4 Instellen van de zitdiepte 20

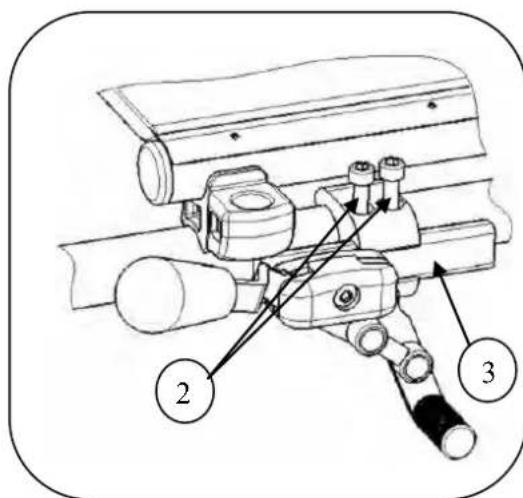

3.5 Afstellen van de remmen 21
3.6 Afstellen van de voetsteunen 22

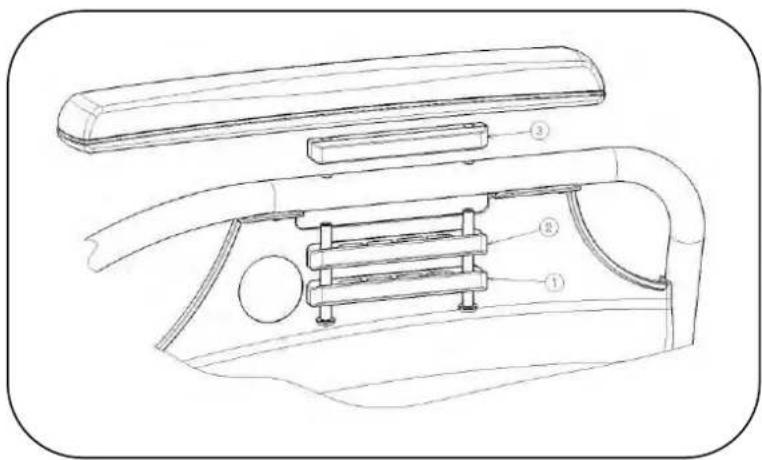

3.7 Afstellen van de armsteunen 23

4 Onderhoud 24

4.1 Periodiek Onderhoud 24
4.2 Verpakking en opslag 24
4.3 Verzorging 25
4.4 Inspectorie 26
4.5 Desinfecteren 27

5 Garantie 30

6 Afvalverwerking 30

7 Verklaring van overeenstemming 31

8 Onderhoudsplan 32

9 Desinfectiejournaal 33

10 Clusteromschrijvingen 34

Voorwoord

We willen U danken voor het vertrouwen dat U in once producten stelt.

De rolstoelen van Vermeiren zijn het resultaat van jarenlange studies en ervaringen. Bij de ontwikkeling werk veel aandacht besteed aan een eenvoudige bediening en een gemakkelijk onderhoud.

De verwachte levensduur van 8aar van Uw rolstoel hangt in sterke mate af van de zorg waarmee U de rolstoel behandelt.

Deze handleiding maakt U vertrouwd met de bediening van Uw rolstoel. In dit document vindt U ook enkele onderhoudsadviezen zodat Uw rolstoel lang meegaat.

Het naleven van de gebruiks- en onderhoudsinstructies vormen een essentieel onderdeel van de garantiebepalingen.

Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich darüber hetrecht voor om wijzigingen door te voeren zonder verplicht te zijn voordien geleverde modellen aan te passen of te verrangen.

Als U nog vragen hebt, neemt U best contact op met Uw vakhandelaar.

1 Productomschrijving

1.1 Toepassingsgebied

De rolstoel is bedoeld voor mensen die moeilijk of Niet hunnen lopen.

De rolstoel is ontworpen voor het transport van 1 persoon.

De rolstoel kan zowel binnenshuis als buiten gebruikt worden.

De gebruiker kan de rolstoel zich voortbewegen of latent duwen door een begeleider.

De rolstoel biedt door+zijn modulaire opbouw verschillende aanpassingsmogelijkheden voor mensen die moeilijk hunnen lopen door:

verlamming
- verlies van ledematen (beenamputatie)
- defect of aandoeningen van ledematen
- contracturen en gewrichtsaandoingen
- hart- en bloedsomloopinsufficiente
- evenwichtsstoornissen
- cachexie (afname van het spiierweeefsel)
- geriatrische patienten

Hou bij de individuelle verzorging rekening met:

-[Grootte en lichaamsgewicht (max. 130kg)
- fysiske en psychische gesteldheid
- woonomgeving
- milieu

Uw rolstoel mag alleen gebruikt worden op ondergronden waar bij alle vier de wielen de grond raken en waar bij het bodemcontact voldoende is voor een gelijkmatige aandrijving van alle wielen. Extra oefening is nodig voor het rijden op ongelijkmatige ondergrond (kasseien, etc.), hellingen en bochten (zijdelings omvallen), evenals het nemen van hindernissen (bvb. Trottoirranden).

De rolstoel dient nicht als klimtoestel of om hete of zware voorwerpen te transporteren.

Het gebruik van de rolstoel op tapijten, tapijtvloeren of andere losse vloerbedekkingen kan slijtage van de vloerbedekking tot gevolg hebben.

Gebruik enkel door Vermeiren goedgekeurde accessoires.

Vermeiren is nicht aansprakelijk voor schade door gebrekkig of onvoldoende onderhoud of als gevolg van het Niet naleven van instructies van deze handleiding.

Het naleven van de gebruiks- en onderhoudsinstructies vormen een essentieel onderdeel van de garantiebepalingen.

1.2 Technische specificaties

Onderstaande technische gegevens zijn geldig voor de rolstoel in standard afstelling. Wanner er andere voetsteunen/armsteunen of andere accessoires worden gebruikt, worden de opgegeven waarden gewijzigd.

Tabel 1: Technische Specificities

Merk	Vermeiren
Adres	Vermeirenplein 1/15, B-2920 Kalmthout
Type	Manuele rolstool					CE
Model	V100
Maximale massa gebruiker	130 kg
Omschrijving		Min.			Max.
Totale lenghte inclusief voetsteun		1010 mm
Effectieve zitbreedte		390 mm	420 mm	440 mm	460 mm	480 mm
Totale breedte (afhankelijk van de zitbreedte)		570 mm	600 mm	620 mm	640 mm	660 mm
Lenghte dichtgevouwen		1010 mm
Breedte dichtgevouwen		300 mm
Hoopte dichtgevouwen		880 mm			940 mm
Totaal gewicht		18 kg
Gewicht zwaarste onderdeel		10,5 kg
Statische stabiliteit bergaf		10° (in standard configuratie)
Statische stabiliteit bergop		7° (in standard configuratie)
Statische stabiliteit zijwaarts		18° (in standard configuratie)
Maximum hoogte hindernis		60 mm
Zithoek		5°
Effectieve zitdiepte		430 mm			450 mm
Zithoogte aan voorzijde		480 mm			540 mm
Rughoek		90°
Rughoogte		420 mm
Afstand:tussen zit en voetsteun		410 mm
Hoek:tussen zit en voetsteun		8°
Afstand:tussen armsteun en zit		220 mm			240 mm
Afstand voorzijde armsteunen		410 mm
Diameter aandrijhfoepel		535 mm
Horizontale afstand van de as (uitwijking)		50 mm
Minimale draaicirkel		1500 mm
Diameter Krypton PU acheterwieten		22"			24"
Bandenspanning aandrijfwieten / acheterwieten (enkel voor luchtbanden)		Max. 3,5 bar
Diameter Krypton PU stuurwieten		200 mm
Bandenspanning stuurwieten (enkel voor luchtbanden)		Max. 2,5 bar
Opslag en gebruikstemperatuur		+5 °C			+41 °C
Opslag en gebruiksluchtvochtigheid		30%			70%
Technische wijzigingen voorbehonden. Meettolerantie ± 15 mm / kg / °

De rolstoel voldoet aan de eisen gesteld in:

ISO 7176-8: Eisen en testmethodes voor staatische, impact en vermoeilig sterktes

ISO 7176-16: Eisen voor brandweerstand

ISO 7176-19: Gebruik van een rolstoel in een voertuig

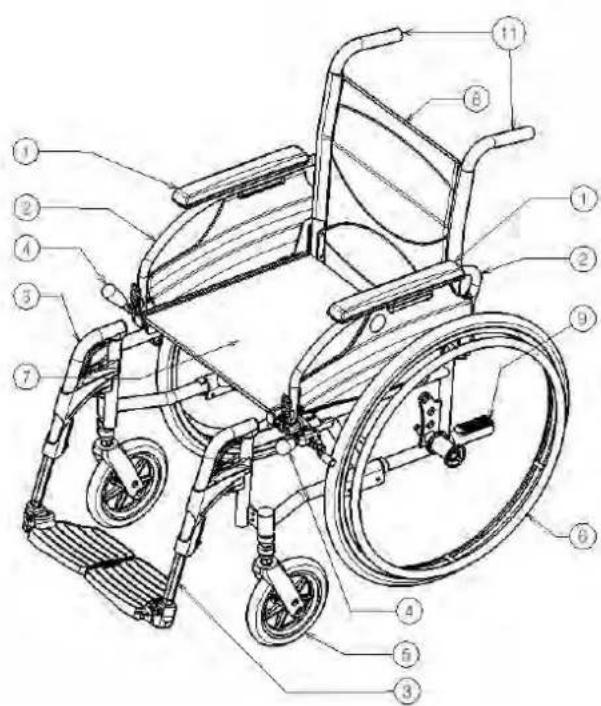

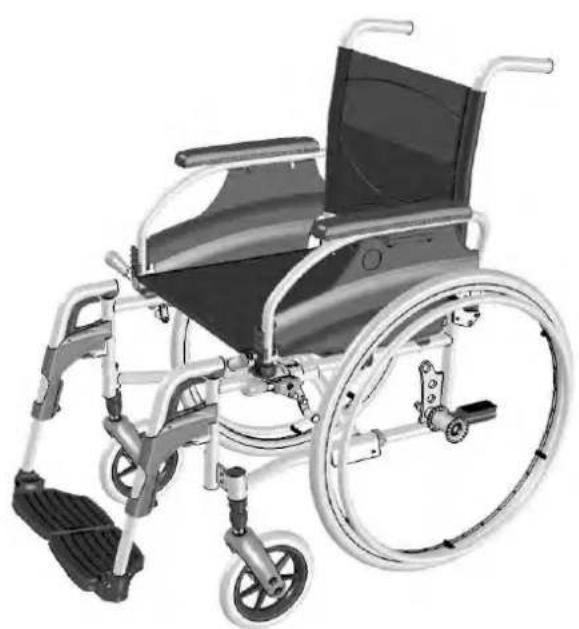

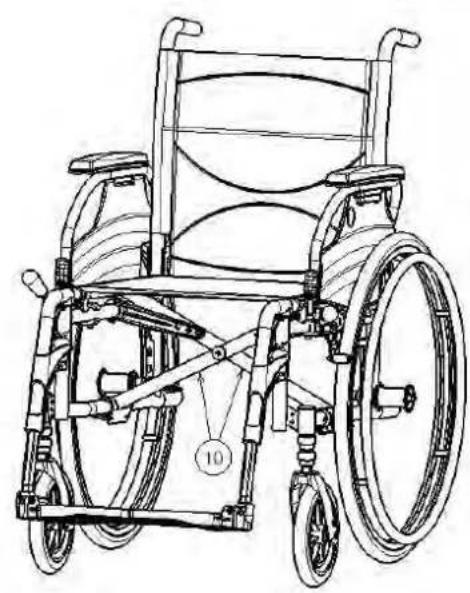

1.3 Tekening

1 = Armleggers
2 = Armsteunen
3 = Voetsteunen
4 = Remmen
5 = Stuurwielen (voorwielen)
6 = A andrijfwielen (achterwielen)
7 = Zit
8 = Rug
9 = Trapdop
10 = K ruis
11 = Handvaten

1.4 Accessoires

Volgende accessoires zijn beschikkaar voor de V100:

• Anterior bekkengordel (B20) om te bevestigen aan de tubes van de rug (zie volgens handleiding)
• Anti-tipping apparatus (B78) om te bestigting aan het onderste frame (zie volgens handleiding)

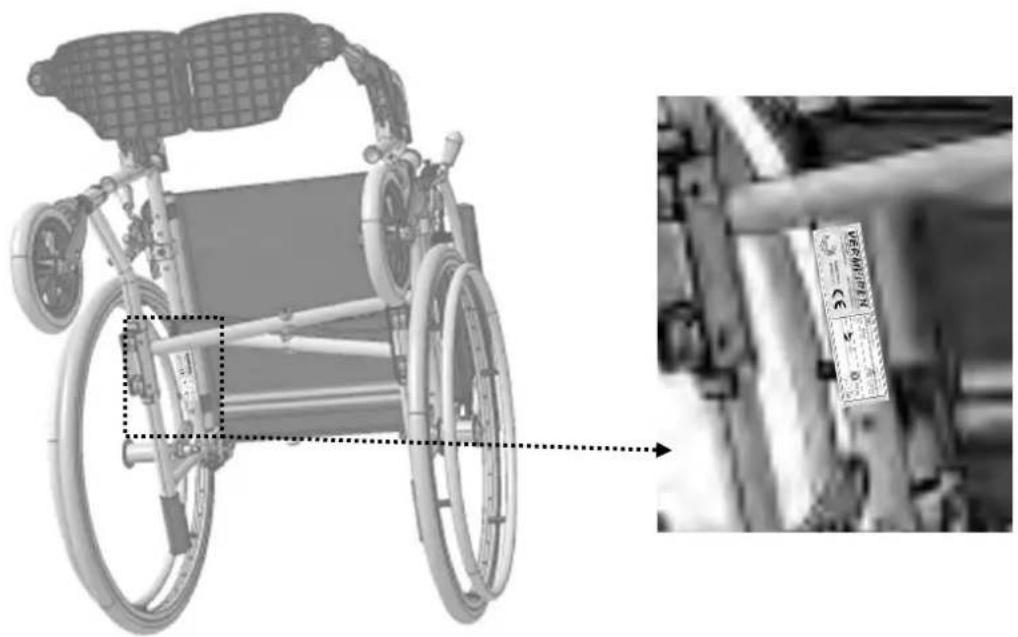

1.5 Locatie identificatieplaat

1.6 Gebruikte symbolen

Maximum gewicht

Gebruik voor binnen en buiten

Afdaling

Helling

CE conformiteit

2 Gebruik

Dit hoofdstuk beschrijft het normalaag gebruik. Deze instructies zijn van toepassing voor de gebruiker en de vakhandelaar.

De rolstoel worden gemonteerd en afgesteld door Uw vakhandelaar. De instructies voor de montage en afstelling van de rolstoel staat in §3

2.1 Dragen van de rolstoel

De Beste manier om de rolstoel te dragen is om gebruik te makev van de wielen en zo de rolstoel verder te rollen.

Als dit nicht möglich is (bv. wanner de weiterwienen verwijderd zichoor het transporteren in de auto), vrij de rolstoel stevig vast aan de voorzijde van het frame en de handgrepen. Gebruik de voet of armsteunen of de wielen Niet om de rolstoel vast te nemen.

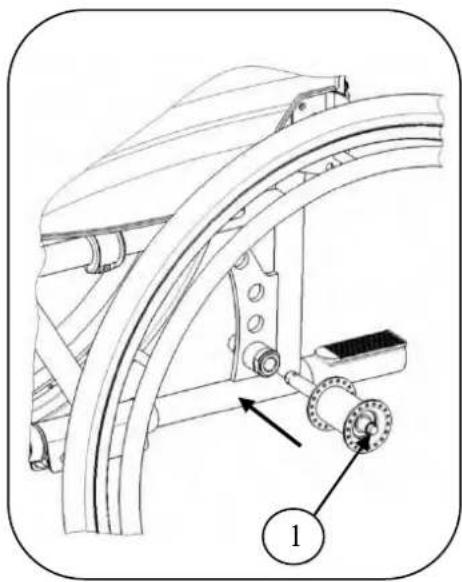

2.2 Plaatsen van de weiterwielen

1. Neem hetijken en druk naafknop ① in.
2. Houdt de naafknop ingedrukt enplaats het中断erwiel in de asbus tot deze Niet meer verder kan.
3. Laat de naafknop los.
4. Kijk na of het wiei goed vastzit.

2.3 Uitvouwen van de rolstoel

VOORZICHTIG: Kans op klemmen - Houd vingers nicht:tussen de onderdelen van rolstoel.

1. Ga aan dechterzijde van de rolstoel staan.
2. Gebruik de handgrepen van de duwers om de rolstoel zo ver möglichk te openen.
3. Ga aan de voorzijde van de rolstoel staan.
4. Duw bye buizen waaraan de zit bevestigd is verder maar beneden.

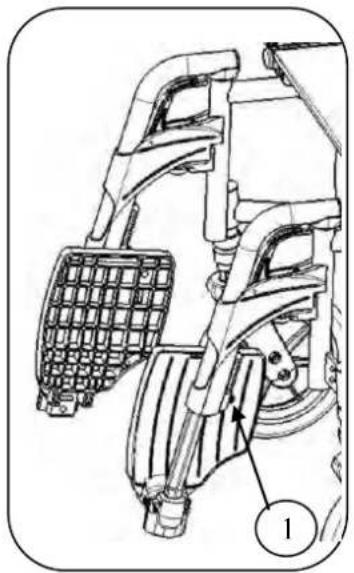

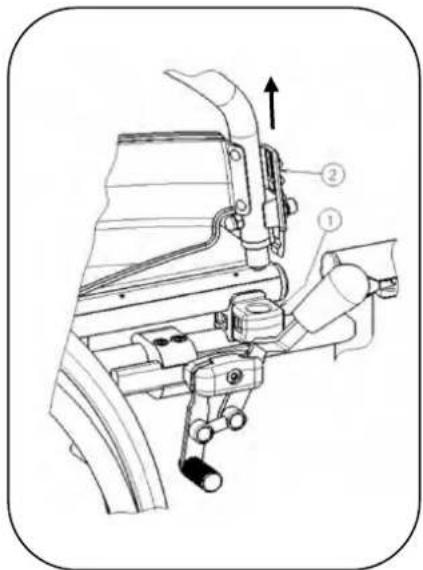

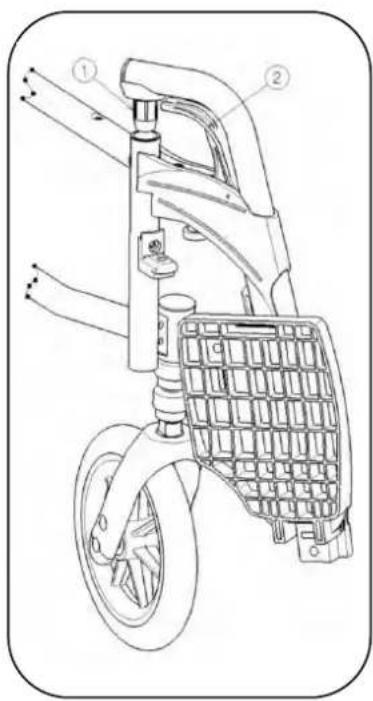

2.4 Plaatsen of verwijderen van de voetsteunen

Hetplaatsen van de voetsteunenGaat als volgt:

1. Hou de voetsteun zijdelings aan de buitenkant van de stoel en hang de steun met dop ① in het frame.
2. Zwenk de voetsteun waar binnen tot hij vastklikt.
3. Zwaai de voetplaat maar beneden.

Om de voetsteunen af te nemen gaat U als volgt te werk:

1. Trek hendel ② omhoog en houdt deze omhoog.
2. Draai de voetsteun maar buiten tot deze uit de geleiding komt.
   3.Trek de voetsteun omhooguit dop ①

2.5 Bedieren van de rem

WAARSCHUWING: De rem dient Niet om af te remmen tijdens het rijden - Gebruik de rem enkel om te vermijden dat de rolstoel in stilstaande positie wegrolt.
WAARSCHUWING: De werkking van de handrem worden beinvloed door slijtage en verruiling van de banden (water, olie, slick, ...) - Controller voor elk gebruik de staat van de banden.
WAARSCHUWING: De rem is instelbaar en kan verlopen - Controller voor elk gebruik de goede werkig van de remmen.

Om de remmen in te schakelen:

1. Druk de hendels van de remmenaar voren tot U een duidelijke klik voelt.
   VOORZICHTIG: Gevaar op ongecontroleerde beweging - zorg ervoor dat alvorens de remmen los gezet worden, de rolstoel vlak staat. Los nooit beiden remmen tegelijk.

Om de remmen uit te schakelen:

1. Zet eerst een rem los door de hendel maar achteren te trekken.
2. Houdt het ongeremde wieI vast aan de hoepel.
3. Los de andere rem door de bedieningsknopaar achteren te trekken.

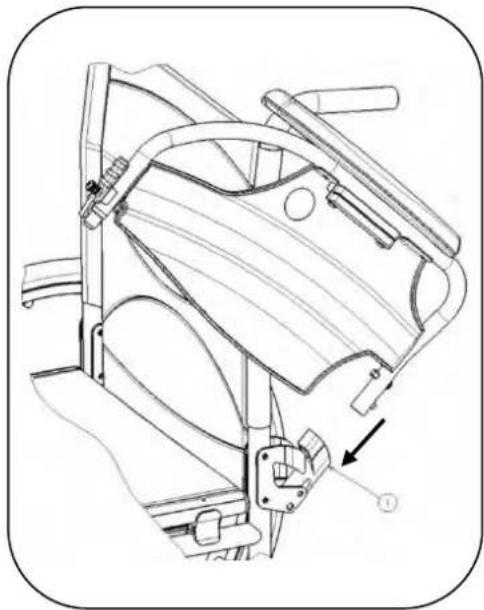

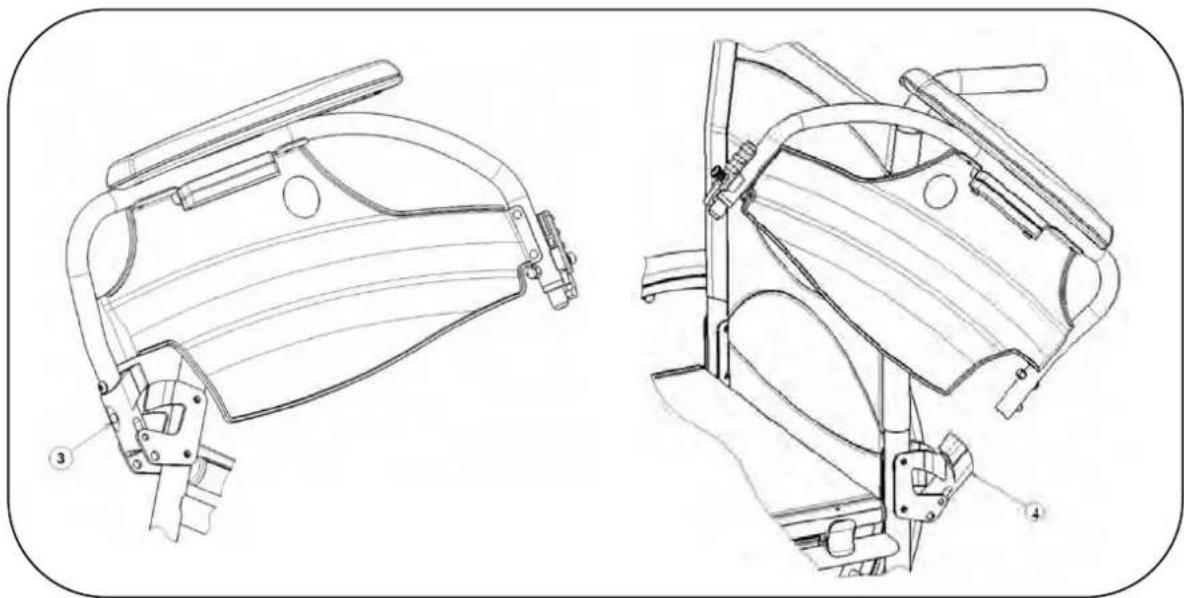

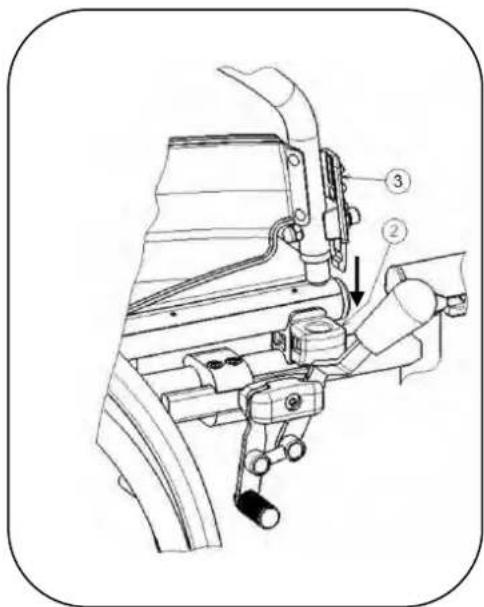

2.6 Plaatsen of verwijderen van de armsteunen

De armsteunen van de rolstoel zich wegklapbaar en afneembaar.

VOORZICHTIG: Kans op klemmen - Houdt vingers, gespen en kledingsstukkende. Sieeg van de onderkant van de armsteun.

1. Plaats de weiterijde van de armsteun in dop ①.
2. Zorg ervoor dat de armsteun vastklikt in het systeme.
3. Kantel de armsteun maar voor.

1. Plaats de voorijde van de armsteun in dop ② tot deze vastklikt.

Voor het openen en afnemen van de armsteun gaat U als volgt te werk:

1. Druk op knop ② en trek de voorzijde van de armsteun omhoog.

2. Klap de armsteun maarfter.

3. Als U de armsteun wilt verwijderen, druk dan op knop de armsteun uit dop ④.

③ en trek de awhilezijde van

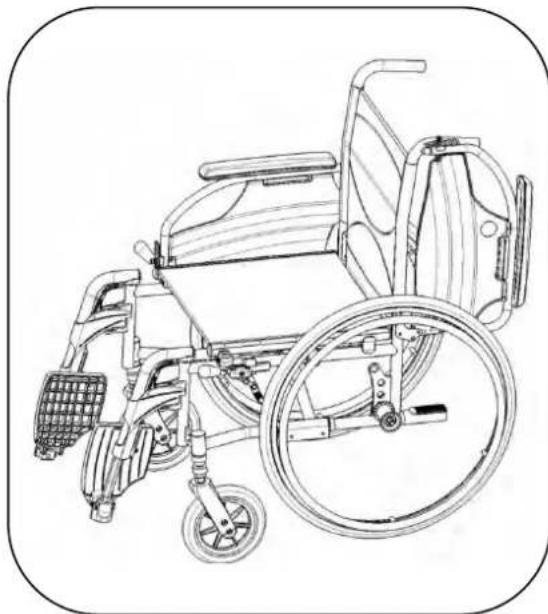

2.7 Transfer in enuit de rolstoel

VOORZICHTIG: Indien U de transfer nicht veilig op eigén kracht kan doen, vraag dan hulp van iemand anders.
VOORZICHTIG: Kans op kantelen van de rolstoel - Niet op de voetplaten staan.

1. Plaats de rolstoel zo zich möglich bij stoel, zetel of bed van/naar waar U zich wilt verplaatsen.
2. Zorg dat beiden remmen van de rolstoel aan staan.
3. Klap de voetplaten omhoog zodate U er nicht op maar staan.
4. Indien U zich langs de+zijkant in of uit derolstoel wilt verplaatsen, klap dan dearmsteun aan die zijde omhoog. (zie § 2.6)
5. Verplaats U van of maar de rolstoel.

2.8 Correcte positie in de rolstoel

Enkele aanbevelingen om comfortabel van Uw rolstoel gebruik te make:

• Plaats Uw zitvlak zo zicht mogelijk bij de rugleuning.
  Zorg dat Uw bovenbenen horizontaal+zijn-Stel eventueel de lengte van de voetsteunen bij. (zie 3.66

2.9 Rijden met de rolstoel

WAARSCHUWING: Kans op knellen - Houd Uw vingers nicht:tussen de spaken.
WAARSCHUWING: Kans op knellen - Let op wanner U door nauwe doorgangen, zoals deuren, rijdt.
WAARSCHUWING: Gevaar voor brandwonden - Wees voorzichtig bij het rijden in extream warme of koude omgevingen (zon, extreme kou, sauna's, enz.) voor een bepaalde tijd en bij het aanraken - de oppervlakken hunnen de omgevingstemperatuur aannemen.

1. Zet de remmen los.
2. Neem de aandrijfhoepels aan de bovenzijde vast.
3. Leun voorwaarts en draai de hoepels maar voor tot Uw armen gestrektন.
4. Breng Uw handen terug maar de bovenzijde van de hoepels en herhaal de beweging.

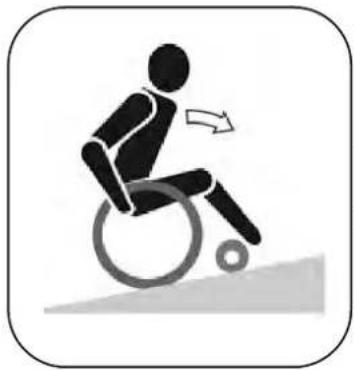

2.10 Rijden op hellingen

WAARSCHUWING: Houd Uw slelheid onder controle - Neem hellingen steeds met de laagst mogelijk slelheid.
WAARSCHUWING: Houd rekening met de capacititeiten van Uw begeleider - Blokker de rem van zodra U merkt dat Uw begeleider onvoldoende kracht heeft om de rolstoel onder controte te houden.
WAARSCHUWING: Kans op kantelen – Leun voorover om Uw zwaartepunt maar voor te verplaatsen. Zo kan de stabiliteit better behouden blijven.

1. Bevestig de veiligheidsgordel, als de rolstoel hiermeeuitgerust is.
2. Neem geen te steile helling. De maximale hoek bergop en bergaf staat in tabel 1.
3. Vraag een begeleider om U te helpen de helling te nemen.
4. Buiglichtjes voorover om Uw zwaartepunt maar voren te verplaatsen.

2.11 Nemen van hindernissen (trotoirs)

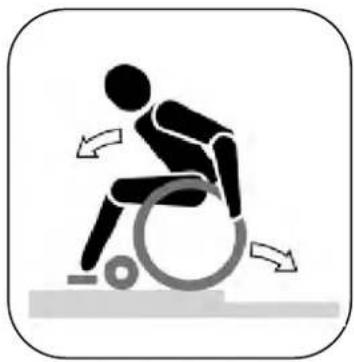

2.11.1 Afrijden van trotoirs

Het afrijden van een laag trottoir kan voorwaarts gedaan worden. Let hierbij op dat de voetsteunen de grond Niet raken.

Het afrijden van lage trotoirs kan door een geofend gebruiker zich gefaand worden:

WAARSCHUWING: Kantelgevaar - Indien U Uw rolstoel onvoldoende beheerst, vraag hulp van een begeleider.

1. Breng de balans op de weiterwielen om de druk op de voorwielen te verminderen.
2. Neem de hindernis.

Hogere trotoirs konnen met een begeleider voorwaarts genomen worden:

1. Laat de begeleider de rolstoellichtjesaar achter Kantelen.
2. Rijd op de awhileen het trottoir af.
3. Zet de rolstoeltering op de vier wielen.

Een geofend gebruiker kan een hoger trottoir zich afrijden. Dit kan het bestchterwaarts gedaan worden.

1. Draai U met de weiterwielen maar het trottoir toe.
2. Leun voorover om het zwaartepunt maar de voorkant van de rolstoel te verplaatsen.
3. Breng de rolstoel maar de rand van de hindernis.
4. Gebruik de hoepels om Uw rolstoel gecontroleerd van het trottoir af te rollen.

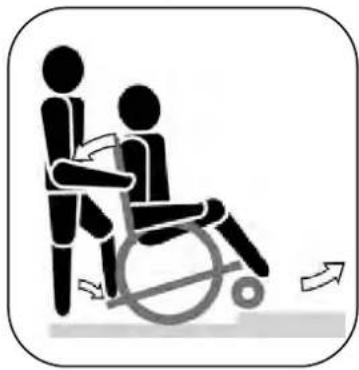

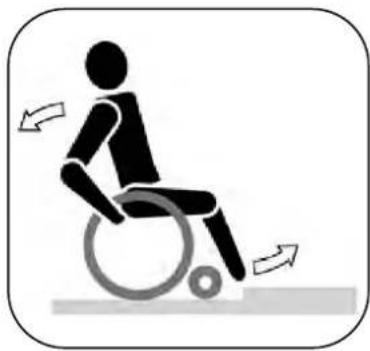

2.11.2 Oprijden van trotoirs

Trottoirs oprijden kan met begeleider als volgt:

1. Zorg er voor dat de voetsteunen het trottoir Niet raken.
2. Laat de begeleider de rolstoel Lichtjes achterover kantelen tot er voldoende ruimte onder de voorwienen is om de hindernis te nemen.
3. Leun hierbij een beetje achterover om het zwaartepunt boven de darüberwielen te houden.
4. Plaats de voorwienen op het trottoir.
5. Laat de rolstoel op de weiterwielen over de hindernis duwen.

Een hoger troattoir kan best achefterwaarts genomen worden:

1. Draai de rolstoel met de achterwielen maar het trottoir toe.
2. Leun een beetje achefterover en breng het zwaartepunt boven de achterwienen.
3. Laat de begeleider de rolstoel op het trottoir trekken.
4. Neem Uw normale positie in de rolstoel terug aan.

Het oprijden van trotoirs kan door een geoefend gebruiker zich gedaan worden:

WAARSCHUWING: Kantelgevaar - Indien U uw rolstoel onvoldoende beheerst, aag hulp van een begeleider.

1. Rijdt tot aan het trottoir.
2. Zorg ervoor dat de voetsteunen het trottoir Niet raken.
3. Leun hinterover zodat U op de weiterwilen balanceert.

1. Rol al balancerend de voorwieten over het trottor.
2. Leun voorover om meer stabiliteit te hebben.
3. Rol de weiterwienen over de hindernis.

2.11.3 Nemen van trappen

Het nemen van trappen verwijl U in de rolstoel zit doet U als volgt.

WAARSCHUWING: Kantelgevaar - Voor het nemen van trappen zijn.altijd 2019 geleiders nodig.

1. Verwijder de voetsteunen.
2. Laat een begeleider de rolstoel Lichtjesaar achteren kantelen.
3. De andere begeleider neemt het frame aan de voorzijde vast.
4. Blijf rustig zitten, vermijd plotselinge bewegingen en houd Uw armen binnen derrolstoel.
5. Laat de rolstoel op de achterwielen de treden nemen.
6. Monteer de voetsteunen na de hindernis.

2.12 Opvouwen van de rolstoel

VOORZICHTIG: Kans op klemmen - Houd vingers nicht:tussen de onderdelen van rolstoel.

1. Klap de voetplaten omhoog, of verwijder ze (zie § 2.4).
2. Neem de zit aan voor- en achechterzijde en trek deze omhoog.

2.13 Afnemen van de wielen

Om het transport van de rolstoel te vergemakkelijken,\ kunnen de weiterwielen worden afgenomen:

1. Zorg ervoor dat de remmen afstaan.
2. Neem de rolstoel vast aan het frame aan de zichde waar U het wiei wil afnemen.
3. Druk op de knop ① in het midden van de naaf van het wie!.
4. Trek het wiei van het frame weg.

2.14 Transport in de auto

WAARSCHUWING: Gevaar voor letsel - Zorg er voor dat de rolstoel voldoende stgemaakt is om verwonding van de inzittendenijdens aanrijding of plots mmen te voorkomen.

WAARSCHUWING: Gevaar voor letsel - Gebruik voor het vastmaken van de stoel en de passagiers NOOIT bezelfde gordel.

1. Verwijder voetsteunen en accessoires.
2. Berg们都走。
3. Indien möglichk, vouw de rolstoel op en verwijder de wielen.
4. Plaats de rolstoel in de bagageruimte.
5. Indien de rolstoel en de passagiersruimte NIET gescheiden zijn, sjor het frame van de rolstoel goed vast aan het voertuig. U kunt hiervoord gebruik makeen van de veiligheidsgordels die in het voertuig voorhanden zijn.

2.15 Gebruik van de rolstoel als zit in een motorvoertuig

WAARSCHUWING: De rolstoel heeft de crashest volgens ISO 7176-19: 2008 doorstaan en is zodanig ontworpen en getest om alleen te worden gezruikt als een maar voren gerichte zit in een motorvoertuig. WAARSCHUWING: Gebruik de bekkengordel van de rolstoel Niet als riem voorinzitenden, deze is hiervoor nicht geschikt.

De rolstoel is getest met een vierpunts rolstoelvastzetsystem en een driepunts veiligheidssystem voor inzittenden.

Probeer zoveel möglichk gebruik te makes van de zetel van het voertuig en de rolstoel te bewaren in de laadruimte.

Procedure om de rolstoel vast te makeen aan het voertuig:

1. Controller of het voertuig is uitgerust met een geschikt rolstoelvastzetsysteme en een veilighheidssystem voor inzittenden volgens ISO 10542.
2. Controller dat de onderdelen van het rolstoelvastzetsystem en het veiligheidssystem voor inzittenden Niet versleten, verruild, beschadigd of gebroeken,zijn.
3. Indien uitgerust met een verstelbare zit en/of een kantelbare rug, controllerer of de rolstoelgebruiker zorecht möglichzit. Als de toestand van de gebruiker dit Niet toe Last, moet een risicoanalyse worden uitgevoerd om de veiligheid van de gebruiker tijdens transport te evalueren.
4. Verwijder alle gemonteerde accessoires zoals dieinbladen en beademingsapparatuur en zet ze op een veilige plaats.
5. Positioneer de rolstoel maar voren in de rijrichting, centraalussen de vastzet rails die zichn vastgemaakt in de vloer van het voertuig.

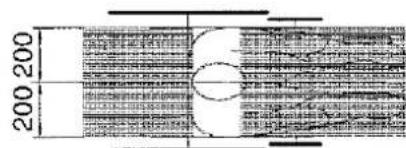

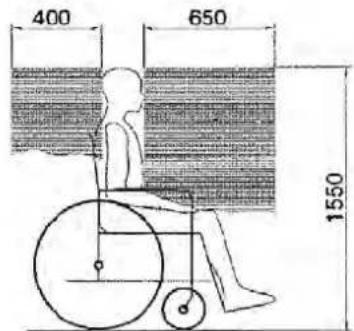

6. Zorg ervoor dat de aangegeven zones rond de rolstoelgebruiker Niet in aanraking komt met de stijve onderdelen van het voertuig.

Figur 1

Figuur 2

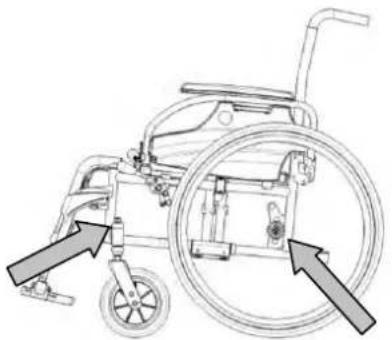

1. Maak de voorste veriligeidsgordels vast volgens de instructies van het op de aangegevenplaats riem-systeme van de fabrikant. (Figuur 3) Dezeplaats is gemarkeerd op de rolstoel door een symbool. (Figuur 4)

2. Rol de rolstoel maar achefteren tot de voorste gordels strakijken.

3. Zet de remmen van de rolstoel aan.
4. Maak de achefterste veiligheidsgordels vast volgens de instructies van het op de aangegeven plaats riem-systeem van de fabrikant. (Figuur 3) Deze plaats is gemarkeerd op de rolstoel door een symbool. (Figuur 4)

Figuur 4
Figuur 3

Procedure om de rolstoelgebruiker vast te make:

1. Verwijder.beide armsteunen.
2. Indien aanwezig, bevestig de rolstoel bekkengordel.
3. Bevestig het veiligheidssystem voor inzittenden volgens de instructies van het riemsystemeum van de fabrikant.

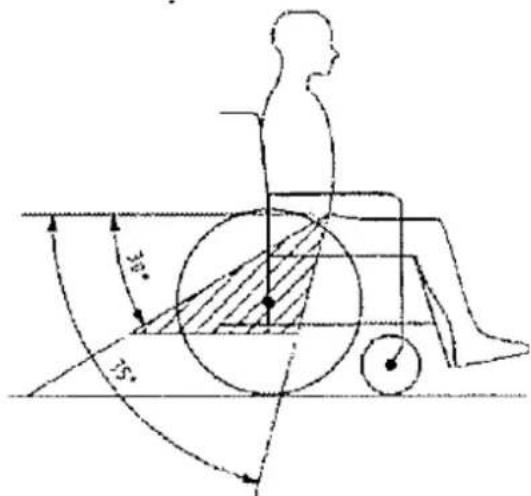

4. Draag de bekkengordel laag over de voorkant van de bekken, zodat de hoek van de bekkengordel binnen de gewenste zone van 30^ tot 75^ met de horizontale is, analogog zoals hieronder aangeven.

1. Een steilere (grotere) hoek binnen de gewenste zone is wenselijk.
2. Trek de riem strak aan volgens de instructies van het riem-systeem van de fabrikant en in overeenstemming met het comfort van de gebruiker.
3. Zorg ervoor dat de veiligheidsriem verbonden wordt in een rechte vrij aan het ankerpunt van het voertuig en dat er geen bochten in de riem zichtaar vrij, bijvoirbeeld op de as van het好奇心el.

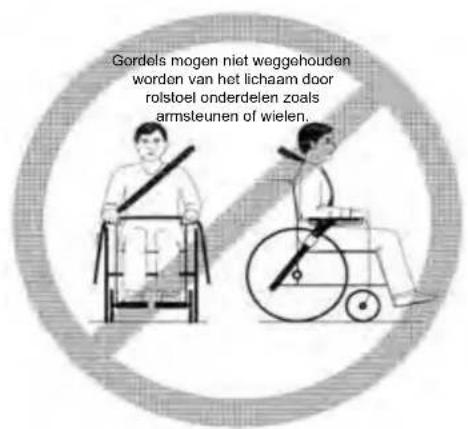

4. Installer de armleuningen indien gewenst. Zorg ervoor dat de gordels nicht gedraaid zich on wegehouden worden van het lichaam door rolstoel onderdelen zoals armsteunen of wielen.

De bekkengordel moet volledig contact maken met de voorkant van het lichaam vlak bij de kruijsing van de dien en het beken.

3 Montage en afstellen

De in dit hoofdstuk beschreiben instructies zijn bestemd voor de vakhandelaar.

De Vermeiren V100 is special ontworpen om te worden afgesteld met een minimum aan te verwangen onderdelen. Zo is er geen extra voorraad nodig van verwangonderdelen.

Om een servicepunt of vakhandelaar in uw buurt te vinden, neemt u contact op met de dichtsbijzijnde Vermeiren facilititeit. Een lijst van de Vermeiren faciliteiten zich terug te vinden op de LASTE bladzijde.

WAARSCHUWING: Risico bij onveilige beperkingen - Gebruik enkel de beperkingen beschreiben in deze handleiding.

WAARSCHUWING: Variations van de toelaatbare instellingen können de stabiliteit en Uw rolstoel beinvloeden (aar afterwards of op zich Kantelen)

3.1 Gereedschap

Om Uw rolstoel op te bouwen is het volgende gereedschap nodig:

• Steek-/ringsleutel set n^7 tot n^22
  Inbussleutel set n^ 3 tot n^ 8
  Schroevendraier n^ 4 tot n^ 5
  Kruiskopschroeevendraier

3.2 Leveringsomvang

De Vermeiren V100 worden als volgt geleverd:

1 frame gemonteerd met armsteunen, achefter- en voorwienen (zithoogte ingesteld op 500~mm )
1aar voetsteunen
Gereedschap
- Handleiding
- Accessoires

3.3 Instellen van de zithoogte

De Vermeiren V100 is instelbaar in 3 zithoogtes door de wielen te verstellen. Bij elke hoogte hoogt een andere instelling van de voor- en weiterwienen.

WAARSCHUWING: Het bovenste gat van de asplaat is nicht bestemd voor het monteren van dechterassen - Dit gat dient voor het monteren van de optionele commelrem.
Tabel 2: Zithoogtes

Zithoogte	Achterwielen	Voorwielen
470 mm	Gat 1	Beide vulstukken boven de kopbuis
500 mm(Standaard)	Gat 2	1 vulstuk boven, en 1 onder de kopbuis
530 mm	Gat 3	Beide vulstukken onder de kopbuis

Om de zithoogte te wijzigen gaat U als volgt te werk:

1. Verwijder de weiterwielen (zie § 2.13).
2. Schroef de montagebussen van de weiterwielens los van de asplaat.
3. Monteer de bussen in het juiste gat van de asplaat, zie Tabel 2.
4. Kijk na of de montagebussen goed vast zitten.

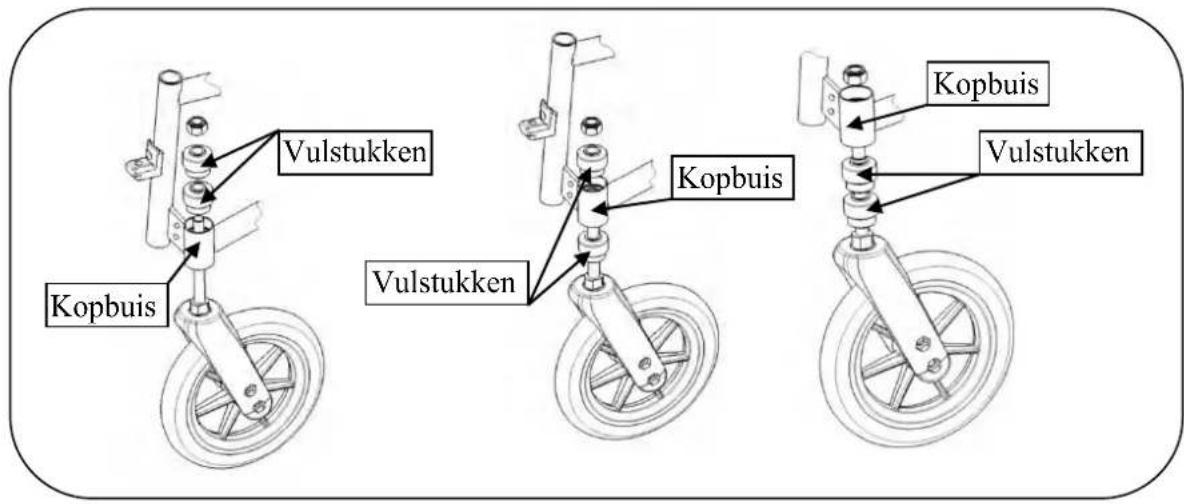

1. Schroef de zwenkassen van de voorwielen los.
2. Plaats de vulstukken volgens Tabel 2.
3. Monteer de zwenkassen van de voorwielen en zet ze vast. Regel de spanning in de zwenkas opdat deze vlot kan draaien, maar geen spelimg heeft.
4. Plaats de weiterwienen.
5. Bij een correcte montage要去en de zwenkassen van de voorwienen haaks op de grond staan. Kijk dit na.
6. Stel de remmen af volgens § 3.5.

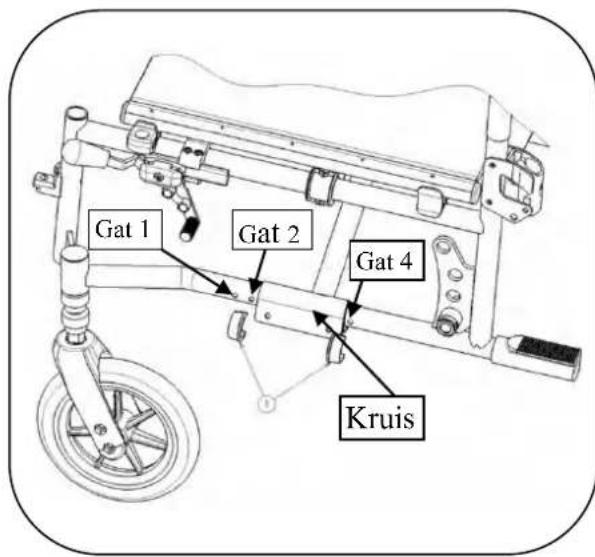

3.4 Instellen van de zitdiepte

De Vermeiren V100 is instelbaar in 2 zitdieptes door het kruis te verstellen.

Tabel 3: Zitdieptes

Zitdiepte	Kruis
430 mm	Gaten 1 en 3
450 mm (Standaard)	Gaten 2 en 4

Om de zitdiepte te wijzigen gaat U als volgt te werk:

1. Verwijder.beide clips ①
2. Verzet het kruis in de gewenste positie (zie tabel 3).
3. Bevestig beide clips ① terug.

3.5 Afstellen van de remmen

WAARSCHUWING: Gevaar voor letsel – Laat de remmen afstellen door een weekend vakhandelaar.

Het afstellen van de remmen doet U als volgt:

1. Monteer de weitere zoals beschreiben in § 2.12.

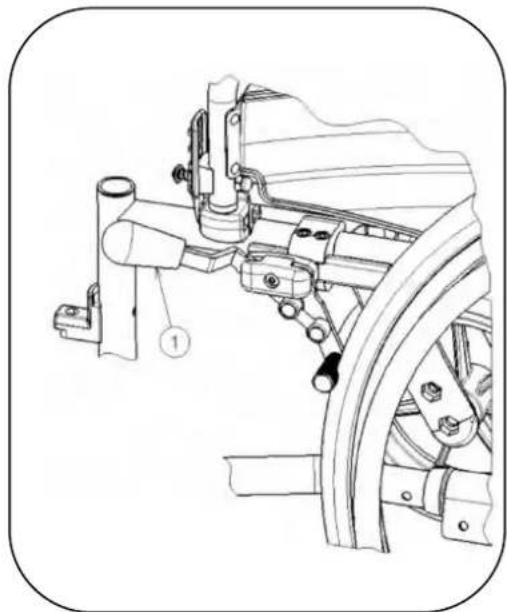

2. Zet de remmen los door hendel ① maarachten te trekken.

1. Maak bouten ② los zodat het remmechanisme kan schuiven over de geleiding ③.
2. Schuif het remmechanisme over geleiding ③ tot de gewenste postie.
3. Maak bouten ② terug vast.
4. Controller de werking van de remmen.
5. Indien nodig herhaal voorgaande stappen tot de remmen goed afgesteld staan.

3.6 Afstellen van de voetsteunen

3.6.1 Lengte van de voetsteunen

VOORZICHTIG: Kans op beschadiging - Zorg er voor dat de voetsteunen Niet over de grond slepen. Houd een minimum afstand van 60~mm tot de grond aan.

Om de lenghte van de voetsteunen te verstellen gaat U als volgt te werk:

1. Draai schroef ① (aan dechterzijde van de voetsteun) los.
2. Verstel de lenghte van de voetsteun tot een comfortabile lenghte.
3. Draai schroef ① terug vast.

3.6.2 Voetplaten verstellen

De voetplaten können in 2 posities gebruikt worden. Standaard staan ze afgesteld met de voetplaat in de darüberste positie.

Door de linker en rechter voetplaatuit te wisselen, kunnen de voetplatenaar voor versteld worden.

3.7 Afstellen van de armsteunen

De armsteunen van Uw rolstoel zich in te stellen zowel in de hoogte als in de diepte.

De hoogte van de armsteun kan in 3 posities afgesteld worden:

Tabel 4: Hoogte van armsteun

Hoogte armsteun t.o.v. zitvlak	Aantal blokjes onder de buis	Aantal blokjesussen buis en armlegger
220 mm (Standaard)	2	1
230 mm	1	2
240 mm	0	3

De diepte van de armlegger kan in 3 posities afgesteld worden.

Tabel 5:Diepte van de armlegger

Diepte van de armlegger	Gebruikte gaten
Voorste positie	Achterste en middelste
Midden positie (Standaard)	Gat 2 en 4
Achterste positie	Voorste en middelste

Voor het verstellen van de hoogte en de diepte van de armlegger gaat U als volgt te werk:

1. Schroef bevde bouteen onder de armlegger los.
2. Plaats het juiste aantal blokjes onder en boven de buis, zie tabel 4.
3. Monteer de armlegger met de gewenste gaten voor de diepte-astelling.

4 Onderhoud

De verwachte levensduur van deze rolstoel bedraagt 8aar. De verwachte levensduur van de rolstoel worden beinvloed door het gebruik, opslag, regelmatig onderhoud en schoonmaak.

4.1 Periodiek Onderhoud

Om Uw Vermeiren rolstoel in goede conditie te houden dient U regelmatig het volgende onderhoud te plegen:

• Voor iedere rit

• Controller de staat van de banden en maak schoon of cervang indien nodig.

• Controller de staat van de remmen en stel ze opnieuw af indien nodig.

• Controller de staat van de rolstoel (netheid, scheuren, schade aan dragende onderdelen, ...) en kaak schoon of cervang indien nodig.

• Om de 8 weken: nakijken en eventueel smeren of afstellen van

Armsteunen
Voetsteunen
Remhendel
Wielassen

• Elke 6 maanden of voor elkearende gebruiker

• Algemeen nazicht
  Desinfectie
  Voorwielen, eventueel lagers reinigen

Voor Uw gemak is acheteraan deze handleiding een onderhoudsplan voorzien.

Reparaties en het monteren van wisselstukken voor Uw rolstoel mogen enkel door de vakhandelaar uitgevoerd worden.

Enkel door Vermeiren toegelaten wisselstukken mogen gemonteerd worden.

4.2 Verpakking en opslag

Om de rolstoel te verpakken of te bewaren dienen volgende instructies gevolgd te worden:

• Alleen in droge ruimte opslagen (tussen +5^ en +41^ ).
• De relativie luchtvochtigkeit van 30% tot 70% .
• Beschermen door voldoende afdekking of verpakking gegen roest en binnendringen van vreemde voorwerpen (bijv. zout water, zeelucht, zand, stof).
• Alle gedemonteerde onderdelen duidelijk opslaan (eventuel labelen), opdat bij het monteren anschteraf geen verwarring met andere producten möglichk is.
• Alle componenten要去en onbelast worden opgeslagen (geen te zware voorwerpen op de rolstoelonderdelen leggen, nergens+tussen klemmen,...).

4.3 Verzorging

4.3.1 Bekleding

Bij het reinigen van de bekleding let op onderstaande punten:

• Reinig de bekleding met een doek die met warm water is bevochtigd. Let op dat de bekleding Niet te vochtig worden gemaakt.
  Bij hardnekkige vlekken kut u de bekleding afwassen met een gangbaar fiinwasmiddel.
  Vlekken kurz u verwijderen met een sponsie of een zacht borstel.
• Gebruik geen aggresieve reinigingsmiddelen, zoals oplosmiddelen of harde borstels.
• Reinigen met stoom- en/of hogedrukreinigers is Niet toegestaan.

4.3.2 Kunststof onderdelen

Behandel kunststof onderdelen van de rolstoel met een gangbaar reinigingsmiddel voor kunststof. Gebruik alleen een zachtbe borstel of zachtte spons.

Voorbeelden van kunststof onderdelen zijn armleggers, voetsteunen, handvaten, banden, enz..

4.3.3 Coatings

Door de hoogwaardige oppervlaktebehandeling is een optimale corrosiebescherming gegardeerd. Wonneer de coating door krassen e.d. is beschadigd, LASTUdeze door uw vakhandelaar repareren.

Voor het schoonmaking gebruikt u alleen warm water en algemeen verkrijgbare huishoudelijkreinigingsmiddelen,evenals zachtberstels en doeken.Let op dat er geen vochtigkeit in de buizen komt.

Voor de verzinkte onderdelen volstaat meestal schoonwrijven met een droge doek. Moeilijk te verwijderen vuil kunt u best verwijderen met een special Reinigingsmiddel voor zink.

4.4 Inspectie

In principe adviseren wij een Jaarlijke inspectie en in ieder geval voor ieder nieuw gebruik. Deze inspectie mag uitsluitend door bevoegde Personen worden uitgevoerd. De volgende controles dienen minstens te worden uitgevoerd en gedocumenteerd.

• Controlleren van het frame en het kruiswerk op plastische verrorming, scheurtjes en slechte werkinq.
• Visuele controle op lakschade (corrosiegevaar)
• Functiecontrole van de wielen (vrijloop, rechtlijnigheid, asspeling, banden, profiel, toestand van de velgen, bandenspanning bij luchtbanden, steekassen enz.)
• Controle de de schroefverbindingen goed vastzitten
• Toestand van de smering bij metalen bewegende delen
  Toestand en grip van geleiders en assen bij de stuurwieten
• Visuele controle van alle kunststof onderdelen op scheuren en breekbare punten
• Werking van de armsteunen en voetsteunen (vergrendeling, belasting, verrorming, slijtage door belasting).
• Werking van andere afneembare delen (bv. anti-tipping, veiligheidsriem, vaste rugleuning/zit, enz.)
• Volledige levering, gebruiksaanwijizing aanwezig?

Laat het onderhoud alleen in het onderhoudsplan opnemen wanneer minstens de hiervoor vermelde profielen zijn gecontroleerd.

4.5 Desinfecteren

WAARSCHUWING: Gevaarlijke Produkten - Het gebruik van desinfecteermiddelen is voorbehonden aan bevoegt vakpersoneel.
WAARSCHUWING: Gevaarlijke Produkten, kans op huidirretaties - Draag gespaste beschemkledij. Het desinfecteermiddel kan bij contact met de huid irritaties veroorzaken. Volg ook de aanwijzingen op de betreffende oplossingen.

Alle delen van de rolstoel konnen worden behandeld met een schurdesinfectie.

Alle maatregelen ter desinfectie van revalidatiemiddelen, hun componenten of andere accessoires worden bijgehonden in een desinfectiejournaal. Dit journaal bevat minstens de volgende gegevens en worden bij de betreffende productdocumentatie bewaar:

Tabel 6: Voorbeeld desinfectiejournaal

Datum van desinfectie

Reden

Specificatie

Middel en concentratie

Handtekening

Afkortingen voor de gegevens in kolom 2 (reden): V = Vermoeden van infectie IF = Infectie W = Nieuw gebruik I = Inspectorie

Voor een blanco invulblad van een desinfectiejournal zie 9

De geadviseerde desinfecteermiddelen voor de schuurdesinfectie (conform RKI-lijst) staan in onderstaande tabel. De actuele stand van de in de RKI-lijst opgenomen desinfecteermiddelen kan worden opgevraagd bij het Robert-Koch-Institut (RKI) (internetpagina: www.rki.de).

Werkzame stof	Productnaam	Was-desinfectie		Opper-vlakte-desinfectie(schuur-/wides-infectie)		Desinfectie van afterschiedingen1 deel braaksel of stoelgang + 2 delen gebr.-verd. of 1 deel urine + 1 deel gebr.-verd.						Werkingsbereik	Fabrikant of leverancier
						Braaksel		Stoelgang		Urine
		Gebruksverdunning	Inwerktijd	Gebruksverdunning	Inwerktijd	Gebruksverdunning	Inwerktijd	Gebruksverdunning	Inwerktijd	Gebruksverdunning	Inwerktijd
		%	uur	%	uur	%	uur	%	uur	%	uur
Fenol of fenolderivaat	Amocid	1	12	5	6	5	4	5	6	5	2	A	Lysoform
	Gevisol	0,5	12	5	4	5	4	5	6	5	2	A	Schülke & Mayr
	Helipur			6	4	6	4	6	6	6	2	A	B. Braun
	m-Kresolzeep-oplossing (DAB 6)	1	12	5	4							A
	Phenol	1	12	3	2							A
Chloor, organ. of anorgan, substanties met actieve chloor	Chloramin-T DAB 9	1,5	12	2,5	2	5	4					\( A^1 B \)
	Clorina	1,5	12	2,5	2	5	4					\( A^1 B \)	Lysoform
	Trichlorol	2	12	3	2	6	4					\( A^1 B \)	Lysoform
Per-verbindingen	Apesin \( AP100^2 \)			4	4							AB	Tana PROFESSIONAL
	Dismozon \( pur^2 \)			4	1							AB	Bode Chemie
	Perform2			3	4							AB	Schülke & Mayr
	Wofesteri2			2	4							AB	Kestla Pharma
Formaldehyde en/of andere aldehyden of derivaten	Aldasan 2000			4	4							AB	Lysoform
	Antifect FD 10			3	4							AB	Schülke & Mayr
	Antiseptica oppervliakte desinfectie 7			3	6							AB	Antiseptica
	Apesin AP30			5	4							A	Tana PROFESSIONAL
	Bacillocid special			6	4							AB	Bode Chemie
	Buraton 10F			3	4							AB	Schülke & Mayr
	Desomed A2000			3	6							AB	Desomed
	Ontsmettings-reninger Ziekenhuis			8	6							AB	Dreiturm
	Desomed Perfekt			7	4							\( AB^* \)	Desomed
	Formaldehyde- oplossing (DAB 10), (formaline)	1,5	12	3	4							AB
	Incidin Perfekt	1	12	3	4							AB	Ecolab
	Incidin Plus			8	6							A	Ecolab
	Kohrsolin	2	12	3	4							AB	Bode Chemie

Tabel 7: Desinfecteermiddelen

Werkzame stof

Productnaam

Was-desinfectie

Oppervlakte-desinfectie(schuur-/wides-infectie)

Desinfectie van afterschiedingen1 deel braaksel of stoelgang + 2 delen gebr.-verd. of 1 deel urine + 1 deel gebr.-verd.

Werkingsbereik

Fabrikant of leverancier

Braaksel

Stoelgang

Urine

Gebruksverdunning

Inwerktijd

Gebruksverdunning

Inwerktijd

Gebruksverdunning

Inwerktijd

Gebruksverdunning

Inwerktijd

Gebruksverdunning

Inwerktijd

%

uur

%

uur

%

uur

%

uur

%

uur

Formaldehydeen/of andere aldehyden derivaten

Lysoform

4

12

5

6

AB

Lysoform

Lysoformin

3

12

5

6

AB

Lysoform

Lysoformin2000

4

6

AB

Lysoform

Melsept

2

12

4

6

AB

B. Braun

Melsitt

4

12

10

4

AB

B. Braun

Minutil

2

12

6

4

AB

Ecolab

Multidor

3

6

AB

Ecolab

Nuscosept

5

4

AB

Dr. Nusken Chemie

Optisept

7

4

AB*

Dr. Schumacher

Pursept-FD

7

4

AB*

Merz

Ultrasol F

3

12

5

4

AB

Fresenius Kabi

Amfotereoppervlakteactievestoffen(amfotensiden)

Tensodur 103

2

12

A

MFH Marienfelde

Loog

Kalkmelt3

20

6

A3B

1 Onvoldende werkzaam gegen mycobacteriën, in het bijzonder in aanwezigheid van blood bij de oppervliktedesinfectie.2 Niet geschikt voor het desinfecteren van merkbare met blood besmette vlakken of van poreuze oppervliakken (bijv. onbehandeld hout).3 Onbruikbaar bij tuberculose; bereiding van de kalkmelt: 1 deel opgeloste kalk (calciumhydroxide) + 3 delen water.* Effectiviteit gegen virusnen gecontroleerd volgens de proefmethode van het RKI [Bundesgesundheitsblatt 38 (1995) 242].A: Geschikt voor het vernietigen van vegetatieve bacterièle kiemen, inclusief mycobacteriën en van schimmels, inclusief schimmelsporen.B: Geschikt voor het inacliveren van virusnen.

Voor meer informatatie over desinfecteren=kunt u contact opnemen met de vakhandelaar. Hij helpt u graag verdter.

5 Garantie

Uittreksenuit de algemene verkoopsvoorwaarden:

（…）
5. De verjaringstermijn voor garantie aanspraken bedraagt 24 maanden. Op grond van once hoge kwaliteitseinen können wij boven deze basisgarantie de verjaringstermijn voor aanspraken wegens defecten verhogen voor

（…）

-frame en constructie van rolstoelen

4aar

Wijল Niet aansprakelijk voor schade die ontstaat door constructieve wijzigingen aan onsze producten, gebrekkig onderhoud, gebrekkige of onoordeelkundige behandeling of bewaring of gebruik van Niet-originele wisselstukken. De garantie op slijtagedelen of onderdelen die onderhevigল aan eenatuurlijk slijtage, is eveneens uitgesloten.

（…）

6 Afvalverwerking

Als U de rolstoel wilt wegdoen, stelt U zich in verbinding met deplaatselijke verantwoordelijk den of bezorgt U het product terug bij de vakhandel. Deze kan, na hygienische reiniging, de rolstoel aan de fabrikant terugsturen. De fabrikant kan voor vakkundige verwerking en hergebruik (geschierenaar grondstof) zorg dragen.

Verpakkingsmaterial kan bij de betreffende verwerkingsplaatsen en hergebruikinstellenen of bij Uw vakhandelaar afgegeben worden.

7 Verklaring van overeenstemming

De fabrikant of zich gevolmachtigde vertegenwoordiger :

N.V. VERMEIREN N.V

Adres :

Vermeirenplein 1/15

2920 Kalmthout

België

verklaart geheel onder+zijn eigen verantwoordelijkheid,dat de CE gemarkeerde medische hulpmiddelen :

Productgroep: Manuele rolstoelen

Merk Vermeiren

Type : V100

zijn geklassificiererd als klassie I, volgens bijlage IX MDD 93/42/EEG,regel 1,

en vervaardigdonin volledige overeenstemming met de onderstaande Europese richtlijnen - inclusief de laatste wijzigingen - en met de nationale wet, die deutsche Richtlijnen organiseert :

Medische hulpmiddelen richtlijn MDD 93/42/EEG

en in overeenstemming zich met de relevante Europese geharmoniseerde normen :

EN 12182:1999, EN 12183:2009

8 Onderhoudsplan

Datum	Onderhoud	Opmerkingen	Paraaf
1/1/2010	Smering & algemeen nazicht	geen

9 Desinfectiejournal

Datum van desinfectie	Reden	Specificatie	Middel en concentratie	Handtekening

10 Clusteromschrijvingen

De V100 met 24 inch weiterwielen voldoen voor:

Transport duw/ hoepelen

TH

Hoepelrolstoel bedoelt voor gebruik in en omUIS en op straat. De rolstoel is uitgevoerd met duwhandvatten en kiepvoorziening voor het duwen. De voetsteunen zijn instelbaar. De voetplaat of -platen+kennen door de gebruiker worden wegkekapt voor een transfer.

De rolstoel is opvouwbaar, zodate in de kofferbak van een auto of in een stationwagen kan worden meegenomen.

Vermeiren Nederland B.V.

Domstraat 50

NL-3864 PR Nijkerkerveen

Tel: [phone]

Fax: [phone]

website: www.vermeiren.com

e-mail: [e-mail]

Czech Republic

Vermeiren CR S.R.O.
