GEBRUIKSAANWIJZING Sagitta kids Vermeiren

2.1. Beoogd gebruik en indicaties 62
2.2. Veiligheidsinstructies en relevante risico's 62
2.3. Symbolen op de rolstoel 63
2.4. Transport 64
2.5. Opvouwen/Ontvouwen 65
2.6. Opslag 66

3. Uw rolstoel gebruiken 67

3.1. De remmen bedienen 67
3.2. Transfer in/uit de rolstoel 68
3.3. Comfortaanpassingen 69
3.4. Rijden met de rolstoel 72

4. Onderhoud

4.1. Tijdstippen voor onderhoud 77
4.2. Onderhoudsinstructies 79
4.3. Probleemoplossing 80
4.4. Verwachte levensduur 80
4.5. Hergebruik 81
4.6. Beëindiging van gebruik 81
4.7. Garantie 81

5. Technische specificaties

81

Voorwoord

NL

Proficiat! U bent eigenaar van een Vermeiren-rolstoel!

Deze rolstoel werd vervaardigd door gekwalificeerd en toegewijd personeel. Hij werd ontworpen en geproduceerd volgens hoge kwaliteitsnormen, bewaakt door Vermeiren.

Bedankt voor uw vertrouwen in de producten van Vermeiren.

Om u te ondersteunen bij het gebruik van deze rolstoel en zijn

bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de besturing, mogelijkheden en beperkingen van uw rolstoel.

Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen.

Belangrijke opmerking

Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren.

Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen.

Afbeeldingen van het product worden gebruikt om de instructies in deze handleiding te verduidelijken. Details van het afgebeelde product kunnen afwijken van uw aangekochte product.

Beschikbare informatie

Op onze website http://www.vermeiren.com/ kan u steeds de meest recente versie terugvinden van de informatie in deze handleiding. Contacteer deze website regelmatig voor mogelijke updates.

Personen met een visuele beperking kunnen de elektronische versie van de handleiding downloaden en met behulp van een tekst-naar-spraak softwareapplicatie laten voorlezen.

	GebruiksaanwijzingVoor gebruiker en vakhandelaar
	InstallatiehandleidingVoor de vakhandelaar
	Servicehandleiding voor rolstoelenVoor de vakhandelaar
	EC-conformiteitsverklaring

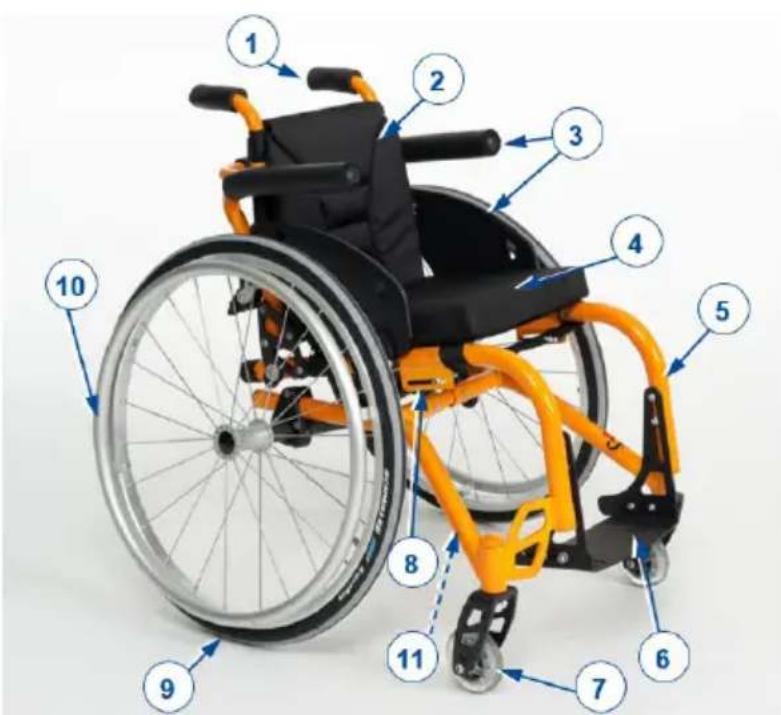

1. Uw product

NL

1. Handgrepen
2. Rug
3. Zijplaat / Armsteun
4. Zit
5. Voetsteunen
6. Voetplaten
7. Voorwielen
8. Remmen
9. Achterwielen
10. Aandrijfhoepels
11. Identificatieplaat

1.1. Opties

Neem contact op met uw vakhandelaar voor opties. Hij adviseert u graag.

2. Voor gebruik

2.1. Beoogd gebruik en indicaties

• Dit product is een medisch hulpmiddel.
• Indicaties en contra-indicaties: Deze rolstoel is bedoeld om te worden bediend door de gebruiker in de rolstoel, of kan worden geduwd door een begeleider wanneer duwhandvatten voorzien zijn. De rolstoel is bedoeld om jongeren met een verminderd loopvermogen te vervoeren. Gebruik deze rolstoel NIET zonder begeleider indien u lijdt aan psychische of mentale beperkingen waardoor u uzelf of andere mensen in gevaar kan brengen bij het rijden. Consulteer daarom eerst uw dokter, en informeer uw vakhandelaar over zijn/haar advies.
• Deze rolstoel is uitsluitend ontworpen voor het vervoer/transfer van één (1) persoon met een maximumgewicht van 60kg. Het is niet bedoeld om goederen of objecten te vervoeren, noch voor enig ander gebruik dan hiervoor beschreven.
• Deze rolstoel is geschikt voor gebruik binnen en buiten.
• Gebruik enkel accessoires en reserveonderdelen die werden goedgekeurd door Vermeiren.
• Lees eerst alle technische details en limieten van uw rolstoel in hoofdstuk 5..
• De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud.

2.2. Veiligheidsinstructies en relevante risico's

VOORZICHTIG

Gevaar voor letsel en/of beschadiging

- Lees de instructies in deze handleiding en volg ze nauwkeurig op. Zo niet, kan dit leiden tot lichamelijk letsel of beschadiging aan uw rolstoel.

Houd rekening met de volgende algemene waarschuwingen tijdens het gebruik:

• Gebruik de rolstoel niet indien u onder invloed bent van alcohol, medicijnen of andere substanties die uw rijvermogen verminderen.
• Houd er rekening mee dat sommige onderdelen van uw rolstoel zeer warm of koud kunnen worden door omgevingstemperatuur, de zon of verwarmingstoestellen. Wees daarom voorzichtig bij het aanraken. Draag beschermende kleding bij koud weer. Bij buitengebruik kunnen rijhandschoenen de grip op de aandrijfhoepels verbeteren.
• Er mogen geen aanpassingen of veranderingen gemaakt worden aan de beveiligingspunten of structurele onderdelen van de rolstoel zonder de producent van de rolstoel te contacteren.
• Indien de verpakking van uw product bij levering beschadigd, (onbedoeld) geopend, of aangetast is door omgevingsfactoren (vocht, hitte, ...), controleer dan de productintegriteit. Contracteer bij twijfel uw vakhandelaar.

Houd er rekening mee dat uw rolstoel, afhankelijk van de gebruikte instelling, bij sommige diefstalsystemen interferentie kan geven. Hierdoor kan het winkelalarm in werking gesteld worden.

Ieder ernstig incident [MDR (EU) 2017/745 §2 (65)] dat zich heeft voorgedaan met trekking tot het product dient gerapporteerd te worden aan de producent en de bevoegde autoriteit van de lidstaat waarin de gebruiker en/of patiënt gevestigd is.

2.3. Symbolen op de rolstoel

TYPE	Type aanduiding
REF	Catalogusnummer
SN	Serienummer
	Medisch hulpmiddel
	Producent
	Fabricagedatum
	EC-conformiteitsverklaring
	Let op: belangrijke informatie
	Het is aangeraden om de handleiding te lezen
	Risico voor knellen
	Maximum gewicht van de gebruiker in kg
	Maximale veilige helling in ° (graden)
	Niet bedoeld om te gebruiken als een zitplaats in een voertuig

2.4. Transport

2.4.1. Transport per voertuig, als bagage

AVAARSCHUWING

Gevaar voor letsel

- Gebruik uw rolstoel NIET als zit in een voertuig, zie het volgende symbool.

- Zorg ervoor dat de rolstoel voldoende vastgemaakt is, om verwonding van de inzittenden tijdens aanrijding of plots remmen te voorkomen.

- Gebruik voor het vastmaken van de rolstoel en de passagiers NOOIT dezelfde gordel.

NL

1. Stap als rolstoelgebruiker over naar een autostoel, zie §3.2..
2. Stockeer de afneembare onderdelen op een veilige plaats.
3. Vouw de rug (zie §2.5.3.) en neem de wielen af (zie §2.5.2.).
4. Plaats de rolstoel in de bagageruimte.
5. Indien de rolstoel en de passagiersruimte NIET gescheiden zijn, sjor het frame van de rolstoel goed vast aan het voertuig. U kunt hiervoor gebruik maken van de veiligheidsgordels die in het voertuig voorhanden zijn.

2.5. Opvouwen/Ontvouwen

2.5.1. De achterwielen monteren

1. Neem het achterwiel en druk naafknop (1) in.
2. Houd de naafknop ingedrukt en plaats het achterwiel in de asbus tot deze niet meer verder kan.
3. Laat de naafknop los.
4. Kijk na of het wiel goed vastzit.

1. Zorg ervoor dat de remmen afstaan.
2. Neem de rolstoel vast aan het frame aan de zijde waar u het wiel wil afnemen.
3. Druk op de knop in het midden van de naaf van het wiel.
4. Trek het wiel van het frame weg.

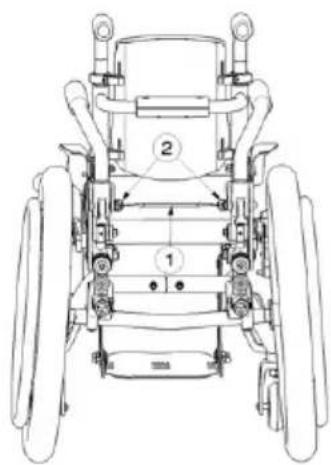

2.5.3. De rugleuning opvouwen

1. Indien van toepassing, neem de afnembare zijplaten weg.
2. Trek voorzichtig aan de rugband (1). De veiligheidspinnen (2) ontgrendelen de rug.
3. Vouw de rugleuning naar voor op de zit (3).

2.5.4. De rugleuning uitvouwen

VOORZICHTIG

Gevaar voor letsel

- Zorg ervoor dat de rug stevig vergrendeld is voor gebruik.

1. Trek de rug naar achter totdat beide veiligheidspinnen (2) op hun plaats klikken.
2. Indien van toepassing, plaats de afneembare zijplaten terug.

2.6. Opslag

VOORZICHTIG

Gevaar voor beschadiging

- Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen, zie hoofdstuk 5..

3. Uw rolstoel gebruiken

NL

AWAARSCHUWING

Gevaar voor letsel

- Lees eerst de voorgaande hoofdstukken en informeer uzelf over het beoogde gebruik. Gebruik uw rolstoel NIET voordat u alle instructies gelezen en begrepen heeft.

- Als u nog vragen heeft of als u ergens aan twijfelt, aarzel dan niet om contact op te nemen met uw lokale vakhandelaar, zorgverlener, of technisch adviseur om u te helpen.

3.1. De remmen bedienen

VOORZICHTIG

Gevaar voor letsel

• De remmen dienen niet om af te remmen tijdens het rijden. Gebruik de rem enkel om te vermijden dat de rolstoel in stilstaande positie wegrolt.
• De werking van de handremmen worden beïnvloed door slijtage en vervuiling van de banden (water, olie, slijk, ...). Controleer voor elk gebruik de staat van de banden.
• De remmen zijn instelbaar en kunnen verouderen. Controleer voor elk gebruik de goede werking van de remmen.
• Zorg ervoor dat alvorens de remmen los te zetten, de rolstoel vlak staat. Los nooit beide remmen tegelijk.

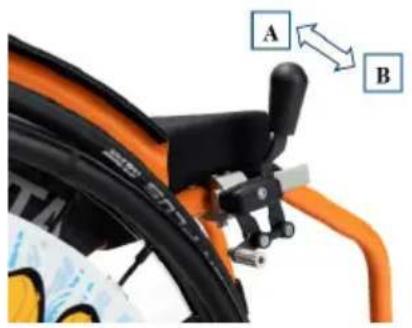

3.1.1. Remmen vrijzetten (A)

1. Houd met één hand een van de grijphoepels stevig vast.
2. Zet de rem van het ANDERE wiel los door de hendel naar achteren te trekken.
3. Herhaal dit voor het tweede wiel met parkeerrem.

A B

3.1.2. Remmen opzetten (B)

1. Houd met één hand een van de grijphoepels stevig vast.
2. Duw de remhendel van het ANDERE wiel naar voor totdat u een duidelijke vergrendeling voelt.
3. Herhaal dit voor het tweede wiel met parkeerrem.

3.2. Transfer in/uit de rolstoel

VOORZICHTIG

Kans op letsel of schade

• Indien u de transfer niet veilig op eigen kracht kan uitvoeren, vraag dan hulp.
• Niet op de voetplaten gaan staan.

3.2.1. Transfer

1. Plaats de rolstoel zo dicht mogelijk bij de stoel, zetel of bed van/naar waar u zich wilt verplaatsen.
2. Activeer beide parkeerremmen, zie §3.1..
3. Indien u zich langs de zijkant in of uit de rolstoel wilt verplaatsen, verwijder dan de armsteun/zijplaat aan die zijde (indien mogelijk).
4. Beweeg naar/uit uw rolstoel door kracht te zetten op uw armen, of met behulp van een begeleider of liftmaterieel.

3.2.2. Zitten in de rolstoel

NL

Enkele aanbevelingen om comfortabel van uw rolstoel gebruik te maken:

• Ga zitten op de zit met uw onderrug tegen de rugsteun.
• Zorg dat uw bovenbenen horizontaal zijn. Stel eventueel de lengte van de voetsteunen bij (zie installatiehandleiding).

3.3. Comfortaanpassingen

VOORZICHTIG

Kans op letsel of schade

• De volgende aanpassingen voor comfort kunnen gedaan worden door de begeleider. Alle andere instellingen worden gedaan door de vakhandelaar volgens de installatiehandleiding, zie voorwoord.
• Houd steeds rekening met de draaicirkel van de voetplaat om te voorkomen dat voorbijgangers verwond raken, of dat objecten beschadigd raken.
• Zorg ervoor dat uw vingers, kledij, gespen niet geklemd raken bij het verstellen.

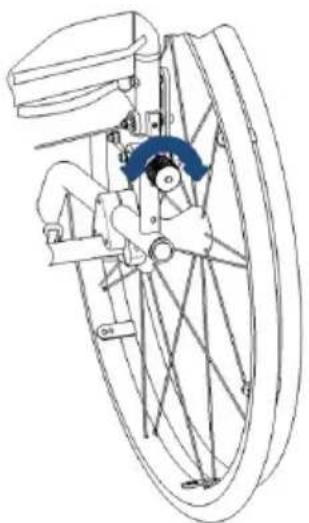

3.3.1. Ruginclinatie

WAARSCHUWING

Gevaar voor letsel

• Denk eraan dat de stabiliteit afneemt als de rug naar achteren wordt gekanteld.
• Pas de rughoek alleen aan wanneer de gebruiker niet tegen de rug leunt.

De hoek van de rug is verstelbaar van -7° tot 7° voor elke rugbuis afzonderlijk.

- Draai de knop aan de onderkant van de rugbuis naar links om de rug naar achter te verstellen.

- Draai de knop aan de onderkant van de rugbuis naar rechts om de rug naar voor te verstellen.

Zorg ervoor dat beide rugbuizen in dezelfde hoek versteld zijn.

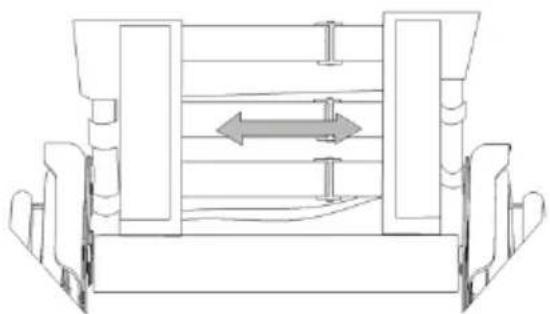

3.3.2. Ondersteuning rugsteun

De rug van de rolstoel heeft een ophangsysteem met verstelbare klittenbanden om de flexibiliteit van de rug aan te passen.

1. Haal het kussen van de rugsteun door het los te trekken van de klittenbanden.

2. Maak de klittenbanden van het suspensiesysteem los.

3. Trek de banden aan tot de gewenste positie. De spanning van de individuele banden kan aangepast worden om de gewenste ondersteuning van de rug te verkrijgen.

4. Plaats het rugkussen terug over de rugsteun, beginnend aan de voorkant.

5. Beveilig de velcrosluitingen door het kussen met uw hand tegen de rugsteun te duwen.

6. Zorg ervoor dat klittenbanden stevig bevestigd zijn.

3.3.3. Steun van de zit

De zit van de rolstoel heeft een ophangsysteem met verstelbare klittenbanden om de flexibiliteit en spanning van de zit aan te passen.

1. Trek het zitkussen van de klittenbandriemen van het zitvlak.
2. Trek de riemen naar de gewenste positie. De spanning van de afzonderlijke riemen kan variëren en de gewenste ondersteuning van de zit kan worden geregeld.
3. Maak de klittenbandsluitingen vast door ze met uw handen tegen elkaar te drukken.
4. Plaats het zitkussen terug over de riemen.

3.4. Rijden met de rolstoel

VOORZICHTIG

Risico voor knellen

• Vermijd dat uw vingers gekneld raken tussen de wielspaken.
• Vermijd dat uw handen gekneld raken tussen de aandrijfhoepels wanneer u door smalle doorgangen rijdt.
• Wanneer u met een begeleider rijdt, houd dan uw armen uit de buurt van de wielen, en uw voeten op de voetplaten.

VOORZICHTIG

Kans op letsel of schade

• Rijd NIET op hellingen, hindernissen, treden of stoepranden die groter zijn dan beschreven in hoofdstuk 5..

• Begeef uzelf niet in het verkeer met uw rolstoel. Blijf altijd op het voetpad.

• Bedien de aandrijfhoepels niet met natte handen.

• Pas op als de weg gaten of spleten heeft waardoor de wielen kunnen vastlopen.
• Vermijd stenen en andere objecten die de wielen kunnen blokkeren.
• Houd steeds rekening met de draaicirkel van de voetplaat om te voorkomen dat voorbijgangers verwond raken, of dat objecten beschadigd raken.

• Voor gebruik, zorg ervoor dat:

• alle aanpassingen stevig vastzitten, zie §3.3..
  – de parkeerremmen goed werken.

• de banden in goede staat zijn, zie §4.2.1..

3.4.1. Zelf rijden

1. Zet de parkeerremmen één voor één los, zie §3.1..
2. Neem de aandrijfhoepels aan de bovenzijde vast.
3. Leun voorwaarts en duw de hoepels naar voor tot uw armen gestrekt zijn.

4. Breng uw handen terug naar de bovenzijde van de hoepels en herhaal de beweging.

5. Om te stoppen: wacht tot de rolstoel stopt en beweeg voorwaarts/achterwaarts door de aandrijfhoepels te gebruiken. Zet de parkeerremmen één voor één aan, zie §3.1..

NL

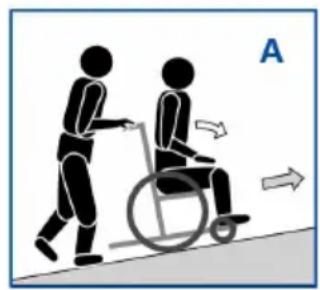

3.4.2. Rijden op hellingen

VOORZICHTIG

Gevaar voor letsel

• Wanneer u stopt op een (kleine) helling, gebruik dan de remmen.
• Als uw begeleider te weinig kracht heeft om de rolstoel te controleren, stop dan met rijden en zet onmiddellijk de remmen vast.

1. Bevestig de veiligheidsgordel.
2. Vraag een begeleider of omstaander om u te helpen.
3. Rijd traag en in een rechte lijn. Bij het oprijden van de helling, leun lichtjes naar voor (A/B). Bij het afrijden van de helling, leun achterwaarts tegen de rug.
4. Rijd nooit achterwaarts op een helling.

3.4.3. Rampen gebruiken

VOORZICHTIG

Kans op kantelen en vallen

• Gebruik enkel rampen die goedgekeurd werden door Vermeiren en overschrijd hun maximaal toegestane belasting niet.
• Zorg ervoor dat de rolstoel de grond of ramp niet raakt door de kanteling.

• Gebruik enkel rampen met hulp van een of twee begeleiders.

• Volg de instructies in §3.4.2..

3.4.4. Trappen nemen

VOORZICHTIG

Kans op kantelen en vallen

• Trappen mogen enkel genomen worden met behulp van twee begeleiders.
• Neem geen trappen die ongepast zijn voor rolstoelen.

1. Laat één begeleider de rolstoel lichtjes naar achteren kantelen.
2. De tweede begeleider neemt het frame van de rolstoel aan bij de kanten aan de voorzijde vast.
3. Blijf rustig zitten, vermijd plotse bewegingen en houd uw armen binnen de rolstoel.
4. Beide begeleiders tillen en duwen de rolstoel van trede naar trede op de achterwielen.

3.4.5. Omgaan met hindernissen

VOORZICHTIG

Kans op kantelen en vallen

• Indien u uw rolstoel onvoldoende beheerst, vraag hulp van een begeleider.
• Zorg ervoor dat de voetplaten de grond niet raken bij het nemen van een obstakel.
• Gebruik uw rolstoel niet op roltrappen.
• Indien beschikbaar, bevestig uw veiligheidsgordel.

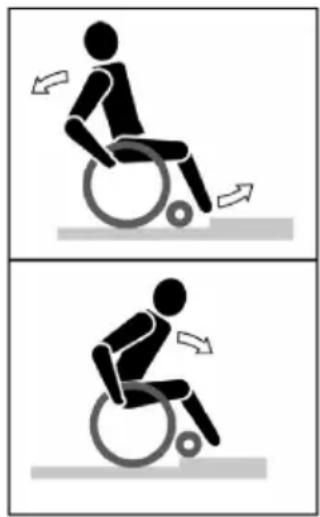

3.4.5.1. Kleine stoepranden (op of af)

Deze kunnen voorwaarts genomen worden (E / F) met behulp van een begeleider, of door ervaren rolstoelgebruikers alleen.

1. De begeleider beweegt de rolstoel voorwaarts naar de stoeprand. Zorg ervoor dat de voetplaten de stoeprand niet zullen raken.

2. Leun achterwaarts om de druk op de voorwielen te verminderen.

3. De begeleider houdt de handgrepen stevig vast. Indien nodig kan hij de trapdop gebruiken om de voorwielen omhoog te houden totdat ze de stoeprand voorbij zijn.

4. De begeleider vermindert de druk op de handgrepen en trapdop om de voorwielen van de rolstoel zachtjes op de grond te plaatsen.

5. Vervolgens houdt hij de handgrepen stevig vast terwijl hij de rolstoel op de achterwielen op/af de stoeprand rijdt.

Een geoefende gebruiker kan zelf kleine stoepranden voorwaarts nemen:

1. Breng de balans op de achterwielen om de druk op de voorwielen te verminderen.

2. Neem de hindernis.

1. Rijd tot aan het trottoir.
2. Leun achterover zodat u op de achterwielen balanceert.
3. Rol al balancerend de voorwielen over het trottoir.
4. Leun voorover om meer stabiliteit te hebben.
5. Rol de achterwielen over het trottoir.

3.4.5.2. Medium stoepranden (op of af)

Deze moeten achterwaarts genomen worden met een begeleider:

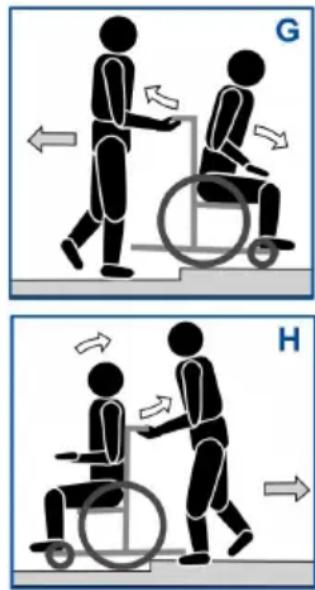

1. De begeleider draait de rolstoel om zodat de achterwielen de stoeprand eerst bereiken (G/H).
2. Afrijden: Leun voorwaarts (G) om uw zwaartepunt naar voor te verplaatsen. Oprijden: Leun achterwaarts (H) om uw zwaartepunt naar achter te verplaatsen.
3. De begeleider trekt de rolstoel zachtjes op/af de stoeprand.

3.4.5.3. Hoge stoepranden

Hoge stoepranden, maar onder de maximaal toegestane hoogte (zie §5.), moeten genomen worden met behulp van twee begeleiders.

Afrijden:

1. Verwijder de voetsteunen.
2. De begeleider beweegt de rolstoel voorwaarts naar de stoeprand.

3. Leun achterwaarts om de druk op de voorwielen te verminderen.

4. De begeleider houdt de handgrepen stevig vast en gebruikt indien nodig de trapdop om de voorwielen omhoog te houden totdat ze de stoeprand voorbij zijn.

5. De tweede begeleider neemt het frame van de rolstoel aan de voorzijde vast en trekt de achterwielen over de stoeprand.
6. De eerste begeleider vermindert de druk op de handgrepen en trapdop om de voorwielen op de grond te plaatsen.

Oprijden

1. Verwijder de voetsteunen.
2. De eerste begeleider draait de rolstoel om zodat de achterwielen de stoeprand eerst bereiken.
3. Leun achterwaarts om uw zwaartepunt naar achter te verplaatsen.
4. De tweede begeleider neemt het frame van de rolstoel aan de voorzijde vast en trekt/duwt de achterwielen over de stoeprand. De eerste begeleider houdt de handgrepen stevig vast en tilt ze op om te voorkomen dat de rolstoel omkantelt.

4. Onderhoud

Regelmatig onderhoud zorgt ervoor dat uw rolstoel in een perfect werkende staat blijft. Voor de onderhoudshandleiding kan u de website van Vermeiren raadplegen: www.vermeiren.com.

4.1. Tijdstippen voor onderhoud

VOORZICHTIG

Gevaar voor letsel of beschadiging

- Reparaties en vervangingen mogen enkel uitgevoerd worden door opgeleid personeel, en enkel originele onderdelen van Vermeiren mogen hierbij gebruikt worden.

De laatste pagina van deze handleiding bevat een registratieformulier voor de vakhandelaar om elke service te registreren.

De onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Neem contact op met uw vakhandelaar om een tijdschema vast te leggen voor nazicht/onderhoud/reparatie.

4.1.1. Voor ieder gebruik

Kijk de volgende punten na:

• Alle onderdelen: aanwezig en niet beschadigd of versleten.
  • Alle onderdelen: schoon, zie § 4.2.2..
• Wielen, rugsteun, zit, kuitsteunen, armsteunen, voetplaten: stevig bevestigd.
  • Staat van de wielen, zie § 4.2.1..
• Staat van de frameonderdelen: geen vervorming, instabiliteit, zwakte of losse verbindingen.
• Zit, rugsteun, armleggers, kuitsteunen en hoofdsteun (indien van toepassing): geen overmatige slijtage (bijv. gedeukte plekken, schade of scheuren).

Contacteer uw vakhandelaar voor eventuele reparaties of vervanging van onderdelen.

4.1.2. Jaarlijks of vaker

Laat uw rolstoel nakijken en onderhouden door uw vakhandelaar, ten minste één keer per jaar of vaker. De minimale onderhoudsfrequentie is afhankelijk van het gebruik en moet daarom besproken worden met uw vakhandelaar.

4.1.3. Bij opslag

Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen, zie hoofdstuk 5..

4.2. Onderhoudsinstructies

NL

4.2.1. Wielen en banden

De goede werking van de remmen hangt af van de staat van de banden, die onderhevig zijn aan slijtage en verontreiniging (water, olie, modder,...).

Houd de wielen vrij van draden, haar, zand en vezels.

Kijk het profiel van de banden na. Als de profieldiepte minder dan 1 mm bedraagt, moeten de banden vervangen worden. Contacteer hiervoor uw vakhandelaar.

Pomp de banden op volgens de correcte spanning (zie drukindicatie op de banden).

Instructies voor het vervangen van de banden kan u terugvinden in de installatiehandleiding.

4.2.2. Schoonmaak

VOORZICHTIG

Gevaar voor beschadiging door vocht

- Gebruik nooit een tuinslang of hogedrukreiniger om de rolstoel schoon te maken.

Veeg alle harde onderdelen schoon met een vochtig doek (niet doorweekt). Indien nodig, gebruik een milde zeep die geschikt is voor vernis en synthetische materialen.

De bekleding kan schoon worden gemaakt met lauw water en een milde zeep. Gebruik geen agressieve schoonmaakmiddelen.

4.2.3. Ontsmetting

VOORZICHTIG

Gevaar voor beschadiging

- Ontsmetting mag enkel worden uitgevoerd door getraind personeel. Neem contact op met uw vakhandelaar.

4.3. Probleemoplossing

Ook wanneer u de rolstoel correct gebruikt, is het toch mogelijk dat er een technisch probleem optreedt. Neem in dat geval contact op met uw vakhandelaar.

WAARSCHUWING

Gevaar voor letsel of beschadiging

- Probeer NOOIT zelf uw rolstoel te repareren.

De volgende tekenen kunnen wijzen op een ernstig probleem. Neem daarom steeds contact op met uw vakhandelaar als u een van de volgende afwijkingen opmerkt:

• Vreemde geluiden;
- Oneven bandenslijtage op een van de banden;
- Schokkerige bewegingen;
- De rolstoel buigt af naar één kant;
- Beschadigde of kapotte wielmontages.

4.4. Verwachte levensduur

De rolstoel is ontworpen voor een gemiddelde levensduur van 5 jaar. De levensduur zal toenemen of afnemen afhankelijk van de gebruiksfrequentie, rijomstandigheden en onderhoud.

4.5. Hergebruik

Voor ieder hergebruik moet de rolstoel ontsmet, geïnspecteerd en onderhouden worden volgens de instructies in § 4.1. en § 4.2..

4.6. Beëindiging van gebruik

Op het einde van de levensduur moet u de rolstoel vernietigen volgens de lokale milieuwetgeving. De beste manier om dit te doen, is de rolstoel te demonteren om het vervoer van de recycleerbare onderdelen te vergemakkelijken.

4.7. Garantie

De garantie op dit product is onderhevig aan de algemene voorwaarden van ieder land.

5. Technische specificaties

Onderstaande technische gegevens zijn enkel geldig voor deze rolstoel, bij standaardinstellingen en optimale omgevingsfactoren. Houd bij gebruik rekening met deze details. Deze waarden zijn niet meer van toepassing als uw stoel werd gewijzigd, of wanneer het beschadigd of ernstig versleten is.

Merk Vermeiren
Productgroep Manuele rolstoel
Type Sagitta kids	Sagitta SI kids
Beschrijving Afmetingen
Max. gebruikersgewicht 60 kg
Totale lengte 700 mm - 750 mm
Totale breedte (camber van de achterwielen 0°, afhankelijk van de zitbreedte)	426 mm - 526 mm
We behouden ons het recht voor om technische wijzigingen te introduceren.Meettolerantie +- 15 mm / 1,5 kg / 1,5°
Totale breedte (camber van de achterwielen 2°, afhankelijk van de zitbreedte)	450 mm - 550 mm
Totale breedte (camber van de achterwielen 4°, afhankelijk van de zitbreedte)	460 mm - 560 mm
Totale breedte (camber van de achterwielen 6°, afhankelijk van de zitbreedte)	492 mm - 592 mm
Totale breedte (camber van de achterwielen 8°, afhankelijk van de zitbreedte)	523 mm - 623 mm
Totale breedte (camber van de achterwielen 10°, afhankelijk van de zitbreedte)	555 mm - 655 mm
Hoogte dichtgevouwen 440 mm
Totaal gewicht
Sagitta kids	9 kg
Sagitta SI kids	10 kg
Gewicht zwaarste onderdeel
Sagitta kids	± 5,5 kg
Sagitta SI kids	± 6,5 kg
Statische stabiliteit bergaf 15°
Statische stabiliteit bergop 15°
Statische stabiliteit zijwaarts 10°
Zithoek
Sagitta kids	6°
Sagitta SI kids	4° - 9
Effectieve zitdiepte 280 mm
	300 mm
	320 mm
Effectieve zitbreedte 240 mm
	260 mm
	280 mm
	300 mm
	320 mm
	340 mm
Zithoogte aan voorzijde 370 - 428 mm
Rughoek -7° - 7°
We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie +- 15 mm / 1,5 kg / 1,5°
Rughoogte 230 mm - 430 mm
Afstand tussen voetplaat en zit 220 - 270 mm
Hoek been tot zit Sagitta kids Sagitta SI kids	-6° - -1°-10° - 1°
Afstand tussen armlegger en zit (indien aanwezig)	190 mm
Afstand voorzijde armsteun (indien aanwezig)	165 mm
Horizontale afstand van de as (uitwijking) Sagitta kids Sagitta SI kids	13 - 100 mm-40 mm - 20 mm
Minimale draaicirkel 758 - 917 mm
Diameter achterwielen 18"	20"22"
Bandendruk achterwielen 6 - 10 bar
Camber van de achterwielen 0°	2°4°6°8°10°
Diameter voorwielen 3"	4"
Gebruikstemperatuur +5°C - +41°C
Opslag en gebruiksluchtvochtigheid 30% - 70%
We behouden ons het recht voor om technische wijzigingen te introduceren.Meettolerantie +- 15 mm / 1,5 kg / 1,5°

NL

Inhalt

Vorwort 85

1. Ihr Produkt 87

1.1. Optionen 87
