GEBRUIKSAANWIJZING V200 XL Vermeiren

Instructies voor de vakhandelaar

Deze handleiding is deel van het product en dient bij≦ie dere product te worden geleverd.

Versie: A, februari 2012

Alle rechten, inclusief vertaling, Voorbehonden.

Niets uit deze handleiding mag geheel of gedeltelijk in enige vorm (druk, fotokopie, microfilm of ieder ander proceeds) zonder de schriftelijke toelating van de uitgever worden gereprodueerd of met behulp van elektronische systemen worden verwerkt, gekopieerd of verspreid.

N.V. Vermeiren N.V. 2012

1 Productomschrijving 3

1.1 Toepassingsgebied 3
1.2 Technische specificaties 4
1.3 Tekening 5
1.4 Accessoires 5
1.5 Locatie identificatieplaat 6
1.6 Gebruike symbolen 6

2 Gebruik 6

2.1 Dragen van de rolstoel 6
2.2 Plaatsen van deijkenwielen 7
2.3 Uitvouwen van de rolstoel 7
2.4 Plaatsen of verwijdersen van de duwstang 7
2.5 Plaatsen of verwijdersen van de voetsteun 8
2.6 Bedieren van de rem 8
2.7 Plaatsen of verwijderen van de armsteunen 9
2.8 Transfer in en uit de rolstoel 10
2.9 Correcte positie in de rolstoel 10
2.10 Rijden met de rolstoel 10
2.11 Rijden op hellingen 11
2.12 Nemen van hindernissen (trotoirs) 11
2.13 Opvouwen van de rolstoel 13
2.14 Afnemen van de wielen 13

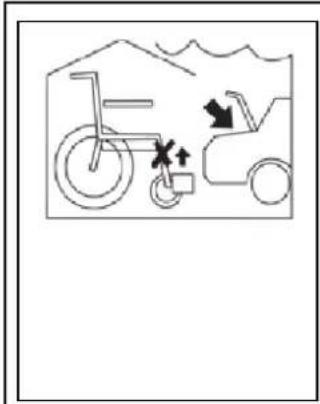

2.15 Transport in de auto 13

3 Montage en afstellen 14

3.1 Gereedschap. 14
3.2 Leveringsomvang 14

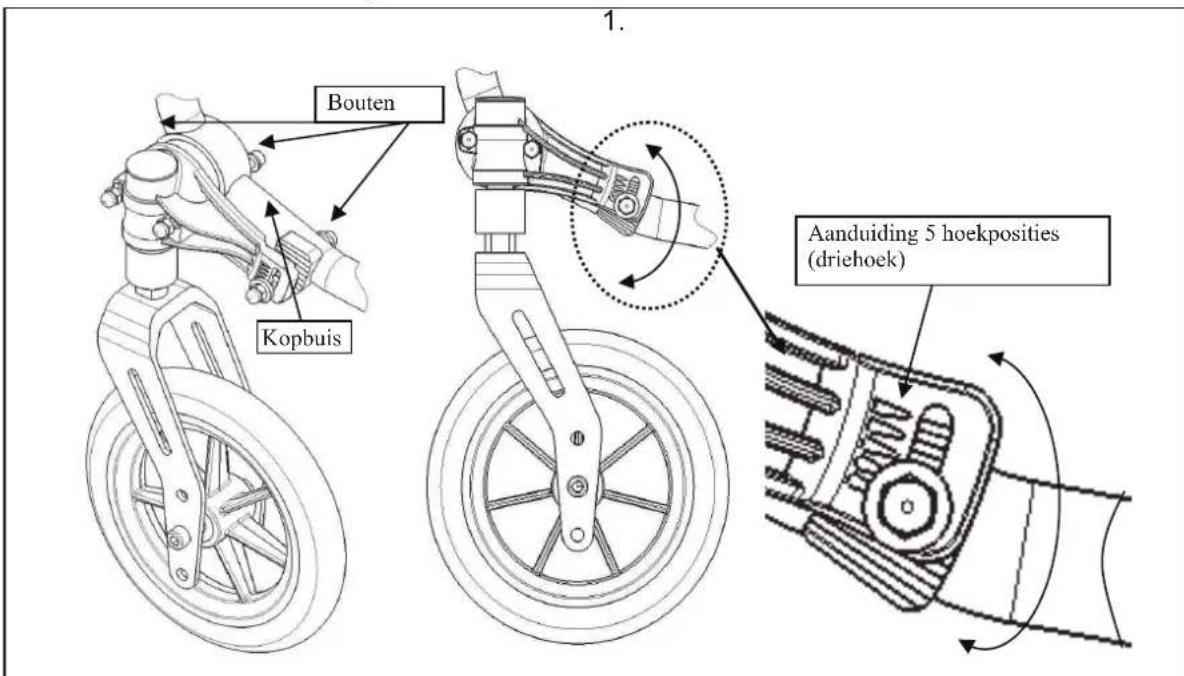

3.3 Instellen van de zithoogte en de zithoeken 14
3.4 Afstellen van de remmen 16
3.5 Afstellen van de voetsteun 17
3.6 Afstellen van de armsteunen 18

4 Onderhoud 19

4.1 Periodiek Onderhoud 19
4.2 Verpakking en opslag 19
4.3 Verzorging 20
4.4 Inspectorie 20
4.5 Desinfecteren 21

5 Garantie 23

6 Afvalverwerking 23

7 Verklaring van overeenstemming 23

8 Onderhoudsplan 24

9 Desinfectiejournal 24

10 Clusteromschrijvingen 25

Voorwoord

We willen U danken voor het vertrouwen dat U in unsere producten staat.

De rolstoelen van Vermeiren zich het resultaat van jarenlange studies en ervaringen. Bij de ontwikkeling werk veel aandacht besteed aan een eenvoudige bediening en een gemakkelijk onderhoud.

De verwachte levensduur van 8aar van Uw rolstoel hangt in sterke mate af van de zorg waarmee U de rolstoel behandelt.

Deze handleiding maakt U vertrouwd met de bediening van Uw rolstoel. In dit document vindt U ook enkele onderhoudsadviezen zodat Uw rolstoel lang meegaat.

Het naleven van de gebruiks- en onderhoudsinstructies vormen een essentieel onderdeel van de garantiebepalingen.

Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich darüber hetrecht voor om wijzigingen door te voeren zonder verplicht teijken voordien geleverde modellen aan te passen of te verrangen.

Als U nog vragen hebt, neemt U best contact op met Uw vakhandelaar.

1 Productomschrijving

1.1 Toepassingsgebied

De rolstoel is bedoeld voor mensen die moeilijk of Niet konnen lopen.

De rolstoel is ontworpen voor het transport van 1 persoon.

De rolstoel kan zowel binnenshuis als buiten gebrukt worden.

De gebruiker kan de rolstoel zich voortbewegen of latent duwen door een begeleider.

De rolstoel biedt door zijn modulaire opbouv verschillende aanpassingsmogelijkheden voor mensen die moeilijk können lopen door:

verlamming
verlies van ledematen (beenamputatie)
- defect of aandoingen van ledematen
- contracturen en gewrichtsaandoingen
- hart- en bloedsomloopinsufficientre
- evenwichtsstoornissen
- cachexie (afname van het spierweefsel)
geriatrische patienten

Hou bij de individuelle verzorging rekening met:

• grootte en lichaamsgewicht (max. 170 kg)
• fysieke en psychische gesteldheid
• woonomgeving
  milieu

Uw rolstoel mag alleen gebruikt worden op ondergronden waar bij alle vier de wielen de grond raken en waar bij het bodemcontact voldoende is voor een gelijkmatige aandrijving van alle wielen. Extra oefening is nodig voor het rijden op ongelijkmatige ondergrond (kasseien, etc.), hellingen en bochten (zijdelings omvallen), evenals het nemen van hindernissen (bvb. Trottoirranden).

De rolstoel dient nicht als klimtoestel of om hete of zware voorwerpen te transporteren.

Het gebruik van de rolstoel op tapijten, tapijtvloeren of andere losse vloerbedekkingen kan slijtage van de vloerbedekking tot gevolg hebben.

Gebruik enkel door Vermeiren goedgekeurde accessoires.

Vermeiren is nicht aansprakelijk voor schade door gebrekkig of onvoldoende onderhoud of als gevolg van het Niet naleven van instructies van deze handleiding.

Het naleven van de gebruiks- en onderhoudsinstructies vormen een essentieel onderdeel van de garantiebepalingen.

1.2 Technische specificaties

Onderstaande technische gegevens zijn geldig voor de rolstoel in standard afstelling. Wanner er andere voetsteunen/armsteunen of andere accessoires worden gebruikt, worden de opgegeven waarden gewijzigd.

Tabel 1: Technische Specifications

Merk	Vermeiren
Adres	Vermeirenplein 1/15, B-2920 Kalmhout
Type	Manuele rolstoel
Model	V200 XL
Maximale massa gebruiker	170 kg
Omschrijving		Afmetingen
Effectieve zitbredete 530 mm 560 mm 600 mm
Totale breedte (afhankelijk van de zitbredete) 740 mm 770 mm 810 mm
Omschrijving		Afmetingen Min.	Afmetingen Max.
Totale lenghte inclusief voetsteun 1050 mm
Lengte dichtgevouwen 1050 mm
Breedte dichtgevouwen 385 mm
Hoopte dichtgevouwen 820 mm 1000 mm
Totaal gewicht 20,15 kg
Gewicht zwaarste onderdeel 12,25 kg
Massa van onderdelen die kuren worden gezemonteerd of verwijderd		Voetsteunen: 1,75 kg; Armsteunen: 1,80 kg; Achterwieten: 4,05 kg
Statische stabiliteit bergaf		6,5°
Statische stabiliteit bergop		5,5°
Statische stabiliteit zijwaarts		18°
Maximum hoogte hindernis		60 mm
Zithoek		0°	10°
Effectieve zitdiepte		490 mm
Zithoogte aan voorzijde		440 mm	530 mm
Rughoek		0°	10°
Rughoogte		400 mm
Afstand:tussen zit en voetsteun		430 mm
Hoek:tussen zit en voetsteun		5°	25°
Afstand:tussen armsteun en zit		220 mm	240 mm
Afstand:voorzijde armsteunen		410 mm
Diameter aandrijfoepel		535 mm
Horizontale afstand van de as (uitwijking)		-40 mm	34 mm
Minimale draaicirkel		1620 mm
Diameter Krypton PU weiterwieren		22"	24"
Bandenspanning aandrijfwielen / achechterwienen (enkel voor luchtbanden)		Max. 3,5 bar
Diameter Krypton PU stuurwieren		200 mm
Bandenspanning stuurwieren (enkel voor luchtbanden)		Max. 2,5 bar
Opslag en gebruikstempoatuar		+5 °C	+41 °C
Opslag en gebruiksluchtvochtigheid		30%	70%
Technische wijdzigingen voorbehonden. Meettolerantie ± 15 mm / 1,5 kg / °

De rolstoel voldoet aan de eisen gesteld in:

ISO 7176-8: Eisen en testmethodes voor staatische, impact en vermoeiing sterktes

ISO 7176-16: Eisen voor brandweerstand

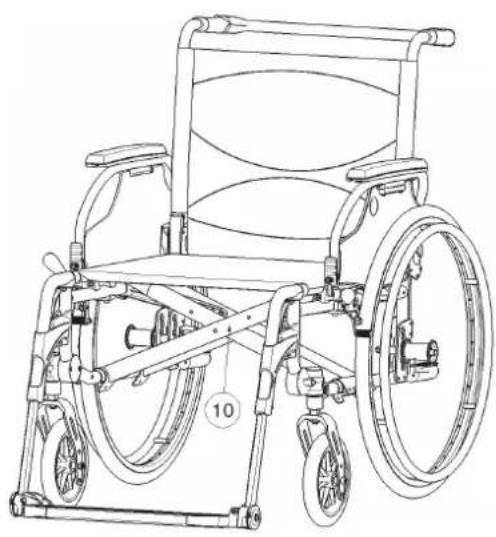

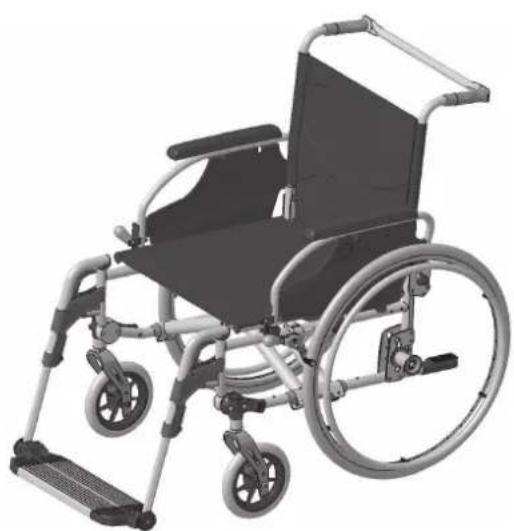

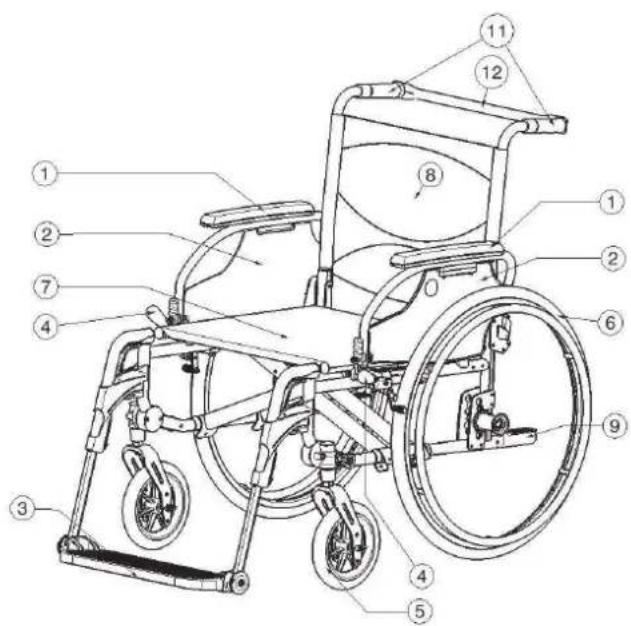

1.3 Tekening

1 = Armleggers
2 = Armsteunen
3 = Voetsteunen
4 = Remmen
5 = Stuurwielen (voorwielen)
6 = Aandrijfwielen (achterwielen)
7 = Zit
8 = Rug
9 = Trapdop
10 = K ruis
11 = Handvaten
12 = Duwstang

1.4 Accessoires

Volgende accessoires zich beschikbaar voor de V200 XL:

• Anterior bekkengordel (B20) om te bevestigen aan de tubes van de rug (zie volgens handleiding)
• Anti-tipping apparatus (B78) om te bestigting aan het onderste frame (zie volgens handleiding)

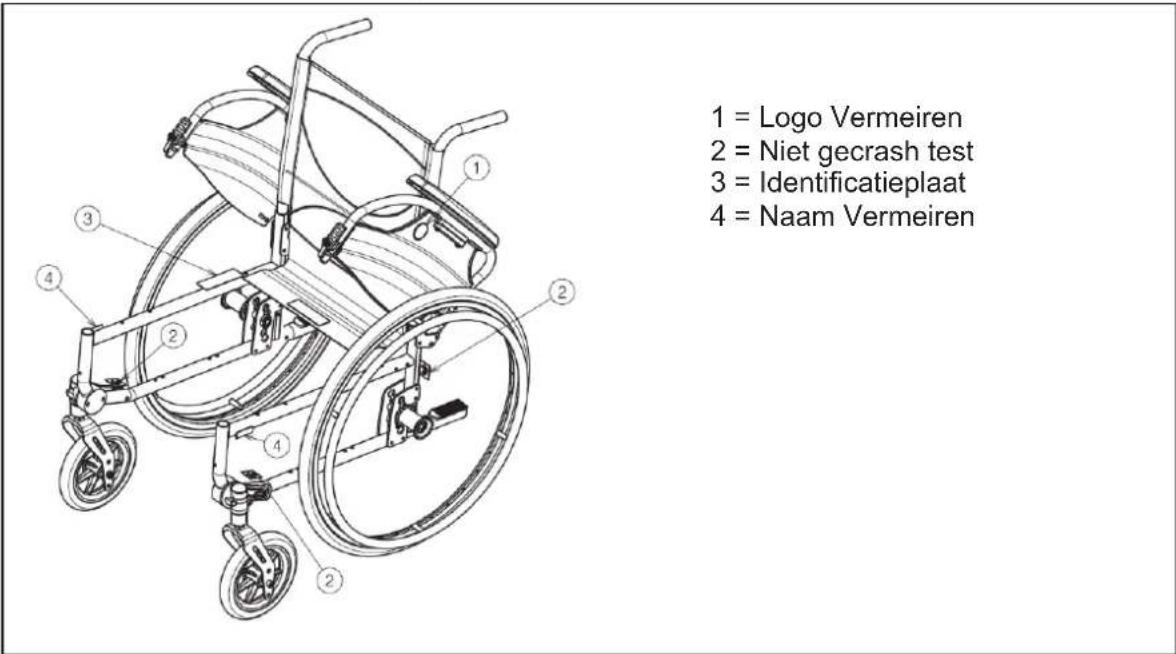

1.5 Locatie identificatieplaat

1.6 Gebruekte symbolen

Maximum gewicht

Gebruik voor binnen en buiten

Afdaling

Helling

CE conformiteit

Niet gecrash test

2 Gebruik

Dit hoofdstuk beschrijft het normalaag gebruik. Deze instructies zijn van toepassing voor de gebruiker en de vakhandelaar.

De rolstoel worden gemonteerd en afgesteld door Uw vakhandelaar. De instructies voor de montage en afstelling van de rolstoel staat in § 3.

2.1 Dragen van de rolstoel

De Beste manier om de rolstoel te dragen is om gebruik te makev van de wielen en zo de rolstoel verder te rollen.

Als dit nicht möglich is (bv. wanner de achechterwienen verwijderd zichoor het transporteren in de auto), vrij de rolstoel stevig vast aan de voorzijde van het frame en de handgrepen. Gebruik de voet of armsteunen of de wielen Niet om de rolstoel vast te nemen.

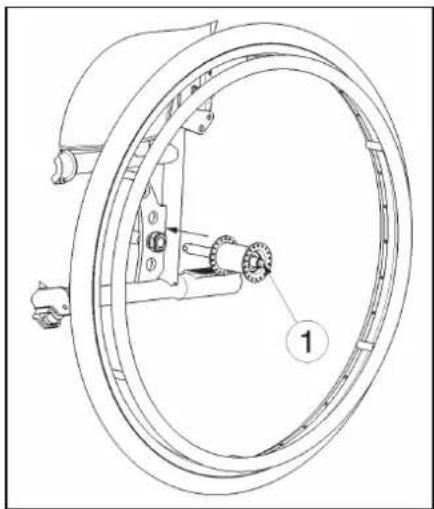

2.2 Plaatsen van de weiterwielen

1. Neem het achechterwiel en druk naafknop ① in.
2. Houdt de naafknop ingedrukt en plaats het中断erwiel in de asbus tot deze Niet meer verder kan.
3. Laat de naafknop los.
4. Kijk na of het wiei goed vastzit.

2.3 Uitvouwen van de rolstoel

VOORZICHTIG: Kans op klemmen - Houd vingers nicht:tussen de onderdelen van de rolstoel.

1. Ga aan dechterziide van de rolstoel staan.
2. Gebruik de handgrepen van de duwers om de rolstoel zo ver möglich te openen.
3. Ga aan de voorziijde van de rolstoel staan.
4. Duw bye beizen waaraan de zit bevestigd is verder maar beneden.
5. Monteer de duwstang aan de rechtse handgrip (wanneer u awhile de rolstoel staat).

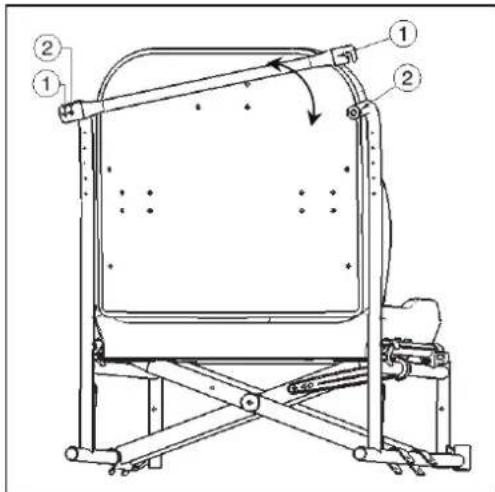

2.4 Plaatsen of verwijderen van de duwstang

Hetplaatsen van de duwstangGaat als volgt:

1. Monteer de duwstang met behulp van de sterknop aan de linkse handgreep.
2. Draai de duwstang maar rechts.
3. Monteer klem ① over de rechtse handgreep ② . Als dit te moeilijk is kan het zich dat de duwstang te lang is. Plaats boring ② van de duwstang aan de linkse handgreep met behulp van de sterknop.

Om de duwstang te verwijderen gaat U als volgt werk:

1. Maak de sterknop van de rechtehandgreep los.
2. Verwijder klem ① van de rechte handgreep ②

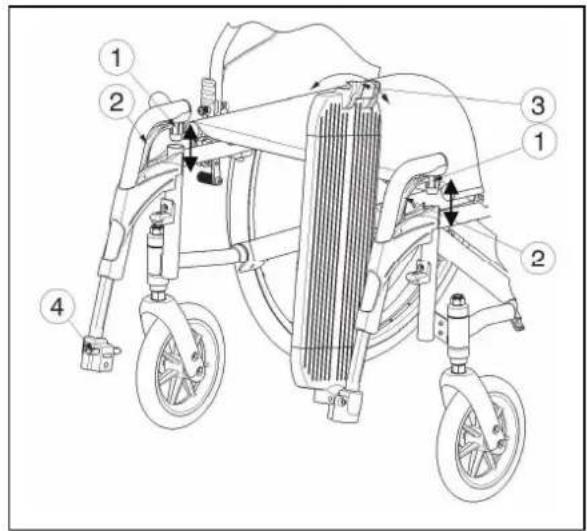

2.5 Plaatsen of verwijderen van de voetsteun

Hetplaatsen van de voetsteunGaat als volgt:

1. Hou de voetsteun zijdelings aan de buitenkant van de stoe en hang de steun met dop ① in het frame.
2. Zwenk de voetsteun waar binnen tot hij vast klikt.
3. Draai de voetplaat maar beneden tot klem ③ vast kikt over pen ④

Om de voetsteun af te nemen gaat U als volgt te werk:

1.Maak pen ③ los yan klem ④
2. Draai de voetplaat maar boven.
3. Trek hendel ② omhoog en houdt deze omhoog.
4. Draai de voetsteun maar buiten tot dezeuit de geleiding komt.
5. Trek de voetsteun omhoog UIT dop ①

2.6 Bedieren van de rem

WAARSCHUWING: De rem dient nicht om af te remmen tijdens het rijden - Gebruik de rem enkel om te vermijden dat de rolstoel in stilstaande positie wegrolt.
WAARSCHUWING: De werkking van de handrem worden beinvloed door slijtage en verruiling van de banden (water, olie, slick, ...) - Controller voor elk gebruik de staat van de banden.
WAARSCHUWING: De rem is instelbaar en kan verlopen - Controller voor elk gebruik de goede werkig van de remmen.

Om de remmen in te schakelen:

1. Druk de hendels van de remmenaar voren tot U een duidelijke klik voelt.
   VOORZICHTIG: Gevaar op ongecontroleerde beweging - zorg ervoor dat alvorens de remmen los gezet worden, de rolstoel vlak staat. Los nooit beiden remmen tegelijk.

Om de remmen UIT te schakelen:

1. Zet eerst een rem los door de hendel maar achteren te trekken.
2. Houdt het ongeremde wiei vast aan de hoepel.
3. Los de andere rem door de bedieningsknopaar achteren te trekken.

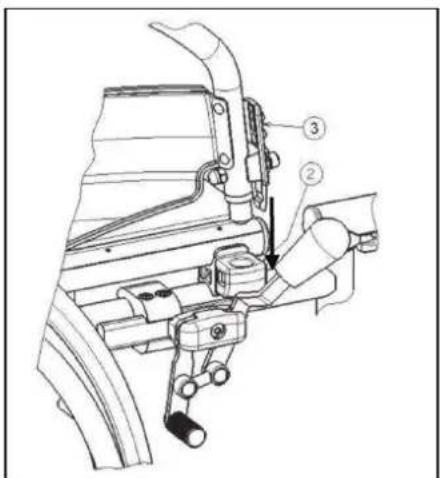

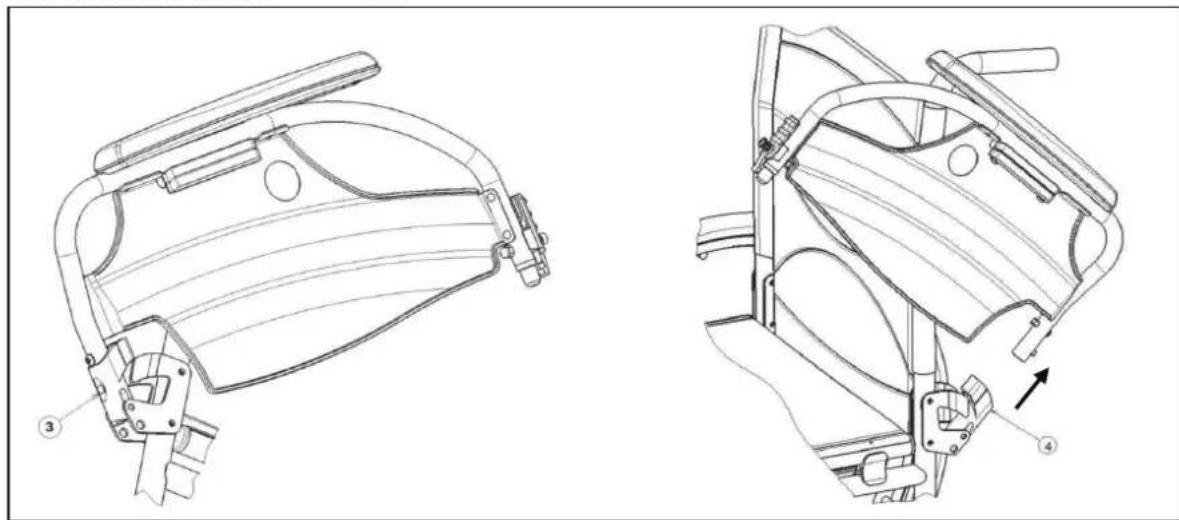

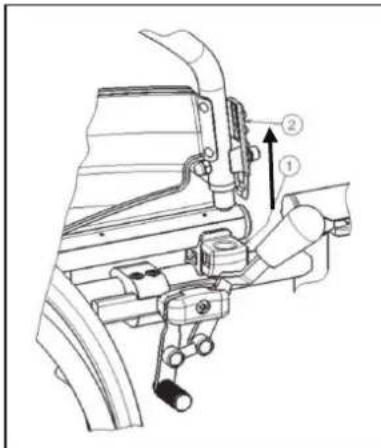

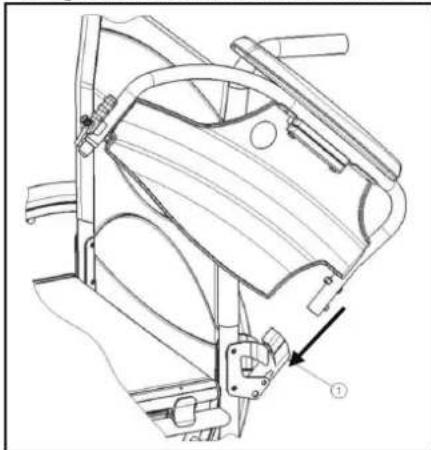

2.7 Plaatsen of verwijderen van de armsteunen

De armsteunen van de rolstoel hunnen worden gemonteerd met volgende instructies.

VOORZICHTIG: Kans op klemmen - Houdt vingers, gespen en kledingsstukken weg van de onderkant van de armsteun.

1. Plaats de weiterijde van de armsteun in dop ①
2. Zorg ervoor dat de armsteun vast klikt in het systeem.
3. Kantel de armsteun maar voor.

1. Plaats de voorzijde van de armsteun in dop ② tot deze vastklikt.

Voor het openen en afnemen van de armsteun gaat U als volgt te werk:

1. Druk op knop ② en trek de voorzijde van de armsteun omhoog.

2. Klap de armsteun maar্থার.

3. Als U de armsteun wilt verwijderen, druk dan op knop de armsteun uit dop ④.

③ en trek de achterzijde van

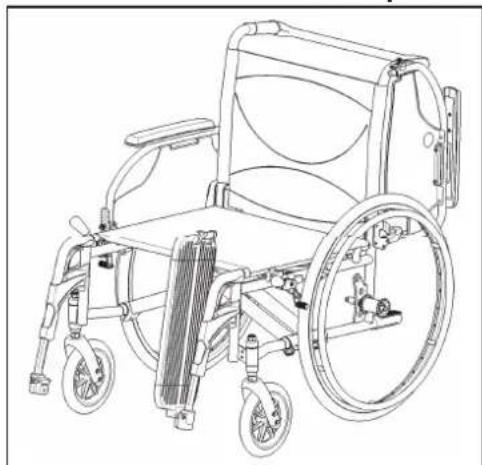

2.8 Transfer in en uit de rolstoel

VOORZICHTIG: Indien U de transfer nicht veilig op eigen kracht kan doen, vraag dan hulp van≦mand anders.
VOORZICHTIG: Kans op kantelen van de rolstoel - Niet op de voetplaten staan.

1. Plaats de rolstoel zo zich möglich bij stoel, zetel of bed van/naar waar U zich wilt verplaatsen.
2. Zorg dat beiden remmen van de rolstoel aan staan.
3. Klap de voetplaten omhoog zodate U er nicht op gaat staan.
4. Indien U zich langs de zijkant in of uit derrolstoel wilt verplaatsen, klap dan de armsteun aan die zijde omhoog. (zie § 2.7)
5. Verplaats U van of maar de rolstoel.

2.9 Correcte positie in de rolstoel

Enkele aanbevelingen om comfortabel van Uw rolstoel gebruik te make:

• Plaats Uw zitvlak zo zichd mightijk bij de rugleuning.
  Zorg dat Uw bovenbenen horizontaal+zijn-Stel eventueel de lengte van de voetsteunen bij. (zie 3.5

2.10 Rijden met de rolstoel

WAARSCHUWING: Kans op knellen - Houd Uw vingers nicht:tussen de spaken.
WAARSCHUWING: Kans op knellen - Let op wanner U door nauwe doorgangen, zoals deuren, rijdt.
WAARSCHUWING: Gevaar voor brandwonden - Wees voorzichtig bij het rijden in extreem warme of koude omgevingen (zon, extreme kou, sauna's, enz.) voor een bepaalde tijd en bij het aanraken - de oppervlakken hunnen de omgevingstemperatuur aannemen.

1. Zet de remmen los.
2. Neem de aandriijfoepels aan de boenzijde vast.
3. Leun voorwaarts en draai de hoepels maar voor tot Uw armen gestrektন.
4. Breng Uw handen terug maar de bovenzijde van de hoepels en herhaal de beweging

2.11 Rijden op hellingen

WAARSCHUWING: Houd Uw slelheid onder controle - Neem hellingen steeds met de laagst maybe slelheid.
WAARSCHUWING: Houd rekening met de capacititeiten van Uw begeleider - Blokker de rem van zodra U merkt dat Uw begeleider onvoldoende kracht heeft om de rolstoel onder controte te houden.
WAARSCHUWING: Kans op kantelen - Leun voorover om Uw zwaartepunt maar voor te verplaatsen. Zo kan de stabiliteit better behouden blijven.

1. Bevestig de veiligheidsgordel, als de rolstoel hiermee uitgerust is.
2. Neem geen te steile helling. De maximale hoek bergop en bergaf staat in tabel 1.
3. Vraag een begeleider om U te helpen de helling te nemen.
4. Buig Lichtjes voorover om Uw zwaartepunt maar voren te verplaatsen.

2.12 Nemen van hindernissen (trottoirs)

2.12.1 Afrijden van trotoirs

Het afrijden van een laag trottoir kan voorwaarts gedaan worden. Let hierbij op dat de voetsteunen de grond Niet raken.

Het afrijden van lage trotoirs kan door een geoefend gebruiker zich gedaan worden:

WAARSCHUWING: Kantelgevaar - Indien U Uw rolstoel onvoldoende beheerst, vraag hulp van een begeleider.

1. Breng de balans op de weiterwielen om de druk op de voorwielen te verminderen.
2. Neem de hindernis.

Hogere trottoirs können met een begeleider voorwaarts genomen worden:

1. Laat de begeleider de rolstoel Lichtjesaar acheer kantelen.
2. Riij op de awhileen het trottoir af.
3. Zet de rolstoel terug op de vier wielen.

Een geoefend gebruiker kan een hoger trottoir zich afrijden. Dit kan het best achefterwaarts gedaan worden.

1. Draai U met de awhilenaar het trottoir toe.
2. Leun voorover om het zwaartepunt maar de voorkant van de rolstoel te verplaatsen.
3. Breng de rolstoel maar de rand van de hindermis.
4. Gebruik de hoepels om Uw rolstoel gecontroleerd van het trottoir af te rollen.

2.12.2 Oprijden van trotoirs

Trottoirs oprijden kan met begeleider als volgt:

1. Zorg er voor dat de voetsteunen het trottoir Niet raken.
2. Laat de begeleider de rolstoel Lichtjes achterover kantelen tot er voldoende ruimte onder de voorwienen is om de hindernis te nemen.
3. Leun hierbij een beetje achterover om het zwaartepunt boyen de awhileien te honden.
4. Plaats de voorwieten op het trottor.
5. Laat de rolstoel op de weiterwienen over de hindernis duwen.

Een hoger trottoir kan best achefterwaarts genomen worden:

1. Draai de rolstoel met de awhileen maar het trottoir toe.
2. Leun een beetie achterover en breng het zwaartepunt boyen de haltenwieten.
3. Laat de begeleider de rolstoel op het trottoir trekken.
4. Neem Uw normale positie in de rolstoel terug aan.

Het oprijden van trotoirs kan door een geoefend gebruiker zich gedaan worden:

WAARSCHUWING: Kantelgevaar - Indien U uw rolstoel onvoldoende beheerst, vraag hulp van een begeleider.

1. Rijdt tot aan het trottoir.
2. Zorg ervoor dat de voetsteunen het trottoir Niet raken.
3. Leun hinterover zodat U op de weiterwielen balanceert.

1. Rol al balancerend de voorwieten over het trottor.
2. Leun voorover ommeer stabiliteit te hebben.
3. Rol de weiterwieten over de hindernis.

2.12.3 Nemen van trappen

Het nemen van trappen terwijl U in de rolstoel zit doet U als volgt.

WAARSCHUWING: Kantelgevaar - Voor het nemen van trappen zijn.altijd 2 begeleiders nodig.

1. Verwijder de voetsteunen.
2. Laat een begeleider de rolstoel Lichties maar achteren kantelen.
3. De andere begeleider neemt het frame aan de voorzijde vast.
4. Blijf rustig zitten, vermijd plotselinge bewegingen en houd Uw Armen binnen der rolstel.
5. Laat de rolstoel op de weiterwieten de treden nemen.
6. Monteer de yoetsteunen na de hindernis.

2.13 Opvouwen van de rolstoel

VOORZICHTIG: Kans op klemmen - Houd vingers nicht:tussen de onderdelen van de rolstoel.

1. Klap de voetplaten omhoog, of verwijder ze (zie § 2.5).
2. Draai de duwstang weg van de rechtse handgreep (wonneer Uchter de rolstoel staat).
3. Neem de zit aan voor- enchterzijde en trek deze omhoog.

2.14 Afnemen van de wielen

Om het transport van de rolstoel te vergemakkelijknen, können de weiterwienen worden afgenomen:

1. Zorg ervoor dat de remmen afstaan.
2. Neem de rolstoel vast aan het frame aan de zichde waar U het wiei wil afnemen.
3. Druk op de knop ① in het midden van de naaf van het wie1.
4. Trek het wiei van het frame weg.

2.15 Transport in de auto

GEVAAR: Gevaar voor letsel - De rolstoel is Niet geschikt om te gebruiken als een zit in een motorvoertuig.
WAARSCHUWING: Gevaar voor letsel - Zorg er voor dat de rolstoel voldoende vastgemaakt is om verwonding van de inzittendenijdens aanrijding of plots remmen te voorkomen.
WAARSCHUWING: Gevaar voor letsel - Gebruik voor het vastmaken van de rolstoel en de passagiers NOoit bezelfde gordel.

Gebruik de rolstoel nooit als een zit in een auto of ander voertuig. De rolstoel worden gemarkeerd met het volgende symbool:

Om de rolstoel in de auto te transporteren:

1. Verwijder voetsteunen en accessoires.
2. Berg们都走。
3. Indien möglichk, vouw de rolstoel op en verwijder de wielen.
4. Plaats de rolstoel in de bagageruimte.
5. Indien de rolstoel en de passagiersruimte NIET gescheiden zijn, sjor het frame van de rolstoel goed vast aan het voertuig. U kunt hiervoor gebruik makeen van de veiligheidsgordels die in het voertuig voorhanden zijn.

3 Montage en afstellen

De in dit hoofdstuk beschreiben instructies zijn bestemd voor de vakhandelaar.

De Vermeiren V200 XL is special ontworpen om te worden afgesteld met een minimum aan te verrangen onderdelen. Zo is er geen extra voorraad nodig van verrangonderdelen.

Om een servicepunt of vakhandelaar in uw buurt te vinden, neemt u contact op met dedichtsbijzijnde Vermeiren faciliteit. Een lijst van de Vermeiren faciliteiten zich terug te vinden op de LASTE bladzijde.

WAARSCHUWING: Risico bij onveilige beperkingen - Gebruik enkel de beperkingen beschreiben in deze handleiding.

WAARSCHUWING: Varieties van de toelaatbare instellingen können de stabiliteit van Uw rolstoel beinvloeden (haar achefteren of op zich kantelen)

3.1 Gereedschap

Om Uw rolstoel op te bouwen is het volgende gereedschap nodig:

• Steek-/ringsleutel set n^7 tot n^22
  Inbussleutel set n^3 tot n^ 8
  Schroevendraajer n° 4 tot n° 5
  Kruiskopschroevendraier

3.2 Leveringsomvang

De Vermeiren V200 XL worden als volgt geleverd:

1 frame gemonteerd met armsteunen, achefter- en voorwienen (standaard levering zithoogte: 500 mm, zithoek: 5^ )
1 voetsteun
Gereedschap
- Handleiding
- Accessoires

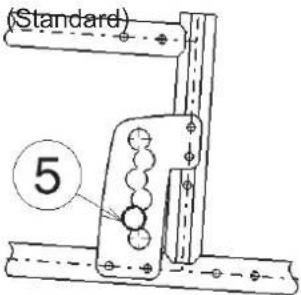

3.3 Instellen van de zithoogte en de zithoeken

De Vermeiren V200 XL is instelbaar in 4 zithoogtes en 5 zithoeken (0^ - 2,5^ - 5^ - 7,5^ - 10^) door de wielen te verstellen. Bij elke hoogte en hoek hoog een andere instelling van de voor- en weiterwienen.

In staatende tabel is een overzicht gegeven van de verschillende zithoogtes met een standard zithoek van 5^ .

Tabel 2: Zithoogtes voor zithoek 5^

Zithoogte	Achterwielen	Voorwielen
	Gat	Positie asplaat ⑥	Gat	Vulstuk ⑧Ro.v. kopbuis ⑨
440 mm	④	Boven	①	Boven
470 mm	①	Onder	①	Onder
500 mm(Standaard)	③	Onder	②	Onder
530 mm	⑤	Onder	③	Onder

Voorwiel

Asplaat achechterwiel
Zithoogte 440 mm

Zithoogte 500 mm
Zithoogte 530~mm

Om de zithoogte te wijzigen gaat U als volgt te werk:

1. Verwijder de weiterwielen (zie § 2.14).
2. Schroef de montagebussen van de achterwielen los van de asplaat 包
3. Monteer de bussen in het juiste gat van de asplaat, zie Tabel 2 en voorgaande figuur.
4. Kijk na of de montagebussen goed vast zitten.
5. Schroef de zwenkassen van de voorwielen los.
6. Plaats de Voorwielen in het juiste gat van de voorvork (tabel 2).
7. Plaats de vulstukken ⑧ volgens Tabel 2.
8. Monteer de zwenkassen van de voorwielen en zet ze vast. Regel de spanning in de zwenkas opdat deze vlot kan draaien, maar geen spelimg heeft.
9. Plaats de weiterwielen.
10. Bij een correcte montage要去en de zwenkassen van de voorwielen haaks op de grond staan. Kijk dit na.
11. Stel de remmen af volgens § 3.4.

Voor andere zithoek en zithoogte combinaties kurz U metdezelfde procedure een geschikte combinatie van voorvork en asplaat instellen.

Bij het zoeken maar de geschikte combinatie kan U algijd contact opnemen met de firma Vermeiren.

Controleer dat de zwenkas haaks op de grond staat. Gebruik indien nodig onderstaande procedure om de kopbuis te verstellen:

1. Maak de drie bouten los met inbussleutel maat 5.
2. Verstel de kopbuis van het voorwiel onder de gewenste hoek. De hoek kan versteld worden in 5 posities. Deze 5 hoekposities worden aangeduid door de moer bij de juiste driehoek teplaatsen.
3. Maak de drie bouten terug vast.

3.4 Afstellen van de remmen

WAARSCHUWING: Gevaar voor letsel - Laat de remmen afstellen door een erkend vakhandelaar.

Het afstellen van de remmen doet U als volgt:

1. Monteer de WIelen zoals beschreiben in 2.2

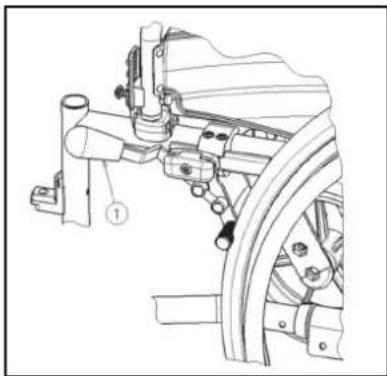

2. Zet de remmen los door hendel ① maarachten te trekken.

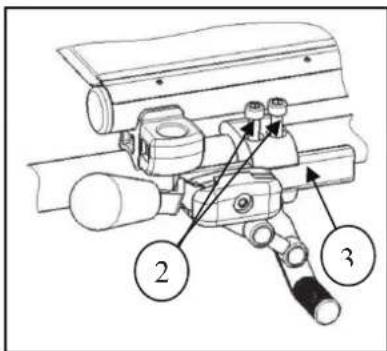

1. Maak bouten ② los zodat het remmechanisme kan schuiven over de geleiding ③.
2. Schuif het remmechanisme over geleiding ③ tot de gewenste postie.
3. Maak boute ② terug vast.
4. Controller de werking van de remmen.
5. Indien nodig herhaal voorgaande stappen tot de remmen goed afgesteld staan.

3.5 Afstellen van de voetsteun

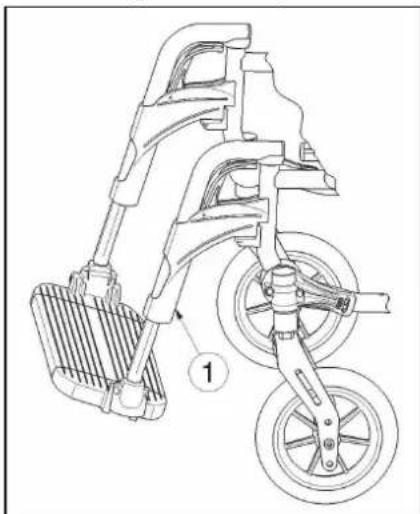

3.5.1 Lengte van de voetsteun

VOORZICHTIG: Kans op beschadiging - Zorg er voor dat de voetsteun Niet over de grond slept. Houd een minimum afstand van 60~mm tot de grond aan.

Om de lenghte van de voetsteun te verstellen gaat U als volgt te werk:

1. Draai schroef ① (aan dechterzijde van de voetsteun) los.
2. Verstel de lenghte van de voetsteun tot een comfortabele lenghte.
3. Draai schroef ① terug vast.

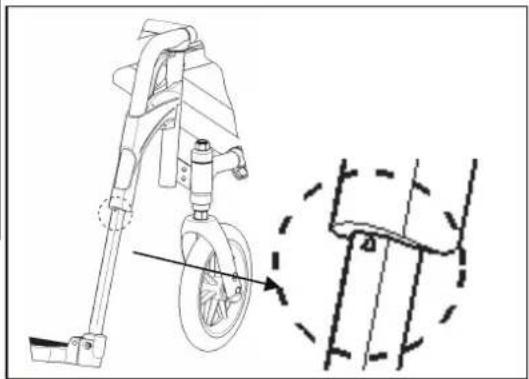

De maximale verstelbare lengte van de voetsteun wordt aangegeven met een driehoek op de buis.

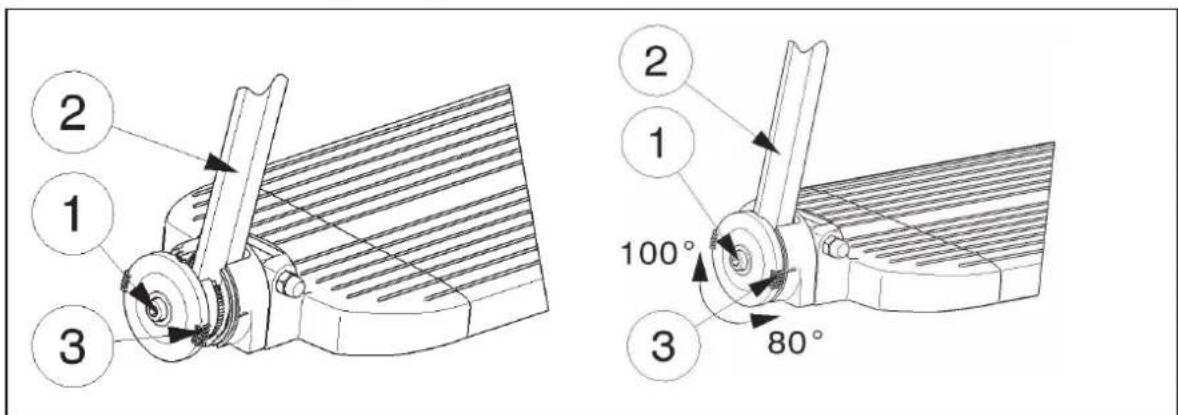

3.5.2 Hoekafstelling voetplaten

Om de hoek van de voetplaten te verstellen gaat U als volgt te werk:

1. Draai bout ① los.
2. Verstel de buis ② in de gewenste hoek. De aanduiding van de hoek (80^ - 85^ - 90^ - 95^ - 100^) wordt aangegeven door de s treepjes ③
   3.Zet debout ① terug vast.

3.6 Afstellen van de armsteunen

De armsteunen van Uw rolstoel zijn in te stellen zowel in de hoogte als in de diepte. De hoogte van de armsteun kan in 3 posities afgesteld worden:

Tabel 3: Hoogte van armsteun

Hoopte armsteun t.o.v. zitvlak	Aantal blokjes onder de buis	Aantal blokjesussen buis en armlegger
220 mm (Standaard) 2 1
230 mm 1 2
240 mm 0 3

De diepte van de armlegger kan in 3 posities afgesteld worden.

Tabel 4: Diepte van de armlegger

Diepte van de armlegger Gebruikte gaten

Voorste positie Achterste en middelste

Midden positie (Standaard) Gat 2 en 4

Achterste positie Voorste en middelste

Voor het verstellen van de hoogte en de diepte van de armlegger gaat U als volgt te werk:

1. Schroef beidenboutenderdearmleggerlos.
2. Plaats het juiste aantal blokjes onder en boven de buis, zie tabel 3.
3. Monteer de armlegger met de gewenste gaten voor de diepte-aftstelling.

4 Onderhoud

De verwachte levensduur van deze rolstoel bedraagt 8aar. De verwachte levensduur van de rolstoel worden beinvloed door het gebruik, opslag, regelmatig onderhoud en schoonmaak.

4.1 Periodiek Onderhoud

Om Uw Vermeiren rolstoel in goede conditie te houden dient U regelmatig het volgende onderhoud te plegen:

• Voor jegere rit

• Controller de staat van de banden en maak schoon of cervang indien nodig.

• Controller dat alle schroefverbindingen goed vastzitten.
• Controller de staat van de remmen en stel ze opnieuw af indien nodiq.

• Controller de staat van de rolstoel (netheid, scheuren, schade aan dragende onderdelen, ...) en kaak schoon of verrang indien nodig.

• Om de 8 weken: nakijken en eventueel smeren of afstellen van

Armsteunen
Voetsteun
Remhendel
Wielassen

• Elke 6 maanden of voor elkeijke gebruiker

• Algemeen nazicht
  Desinfectie

• Voorwielen, eventueel lagers reinigen

Voor Uw gemak is acheteraan deze handleiding een onderhoudsplan voorzien.

Reparaties en het monteren van wisselstukken voor Uw rolstoel mogen enkel door de vakhandelaar uitgevoerd worden.

Enkel door Vermeiren toegelaten wisselstukken mogen gemonteerd worden.

4.2 Verpakking en opslag

Om de rolstoel te verpakken of te bewaren dienen volgende instructies gevolgd te worden:

• Alleen in droge ruimte opslagen (tussen +5^ en +41^ )
• De relativve luchtvochtigheid yan 30% tot 70% .
• Beschermen door voldoende afdekking of verpakking gegen roest en binnendringen van vreemde voorwerpen (bijv. zout water, zeelucht, zand, stof).
• Alle gedemonteerde onderdelen duidelijk opslaan (eventuel labelen), opdat bij het monteren anschteraf geen verwarring met andere producten möglichk is.
• Alle componenten要去en onbelast worden opgeslagen (geen te zware voorwerpen op de rolstoonderdelen leggen, nergens+tussen klemmen,...).

4.3 Verzorging

4.3.1 Zit- en rugkussens

Bij het reinigen van de zit- en rugkussens let op onderstaande punten:

• Reinig de zit- en rugkussens met een doek die met warm water is bevochtigd. Let op dat de zit- en ruukussens Niet te vochtig worden gemaatkt.
• Bij hardnekkige vlekken kutu de bekleding afwassen met een gangbaar fijnwasmiddel.
  Vlekken cunt u verwiederen met een sponsie of een zacht borstel.
• Gebruik geen agressieve reinigingsmiddelen, zoals oplosmiddelen of harde borstels.
• Reinigen met stoom- en/of hagedrukreinigers is Niet toegestaan.

4.3.2 Kunststof onderdelen

Behandel kunststof onderdelen van de rolstoel met een gangbaar reinigingsmiddel voor kunststof. Gebruik alleen een zachté borstel of zachté spon.

Voorbeelden van kunststof onderdelen zijn armleggers, voetsteun, handvaten, banden, enz..

4.3.3 Coatings

Door de hoogwaardige oppervlaktebehandeling is een optimale corrosiebescherming gegardeerd. Wanner de coating door krassen e.d. is beschadigd, LAST u deze door uw vakhandelaar repareren.

Voor het schoonmaking gezrukt u alleen warm water en algemeen verkrijgbare huishoudelijkke reinigingsmiddelen, evenals zachte borstels en doeken. Let op dat er geen vochtigkeit in de buizen kommt.

Voor de verzinkte onderdelen volstaat meestal schoonwrijven met een droge doeck. Moeilijk te verwijderen vuil kut u best verwijderen met een speciaal reinigingsmiddel voor zink.

4.4 Inspectie

In principe adviseren wij een Jaarlijkse inspectie en in ieder geval voor ieder nieuw gebruik. Deze inspectie mag uitsluitend door bevoegde Personen worden uitgevoerd. De volgende controles dienen minstens te worden uitgevoerd en gedocumenteerd.

• Controlleren van het frame en het kruiswerk op plastische verrorming, Scheurtjes en slechte werking.
• Visuele controle op lakschade (corrosiegevaar)
• Functiecontrole van de wielen (vrijloop, rechtlijnigheid, asspeling, banden, profiel, toestand van de velgen, bandenspanning bij luchtbanden, steekassen enz.)
• Controle de deschroefverbindingen goed vastzitten
  Toestand van de smering bij metalen bewegende delen
  Toestand en grip van geleiders en assen bij de stuurwielen
• Visuele controle van alle kunststof onderdelen op scheuren en breekbare punten
• Werking van de armsteunen en voetsteunen (vergrendeling, belasting, verrorming, slijtage door belasting).
• Werking van andere afneembare delen (bv. anti-tipping, veiligheidsriem, vasterugleuning/zit, enz.)
  Volledige levering, gebruksaanwijizing aanwezig?

Laat het onderhoud alleen in het onderhoudsplan opnemen wanneer minstens de hiervoor vermelde profielen zich gecontroleerd.

4.5 Desinfecteren

WAARSCHUWING: Gevaarlijke Produkten - Het gebruik van desinfecteermiddelen is voorbehonden aan bevoegdvakpersong
WAARSCHUWING: Gevaarlijke Produkten, kans op huidirretaties - Draag gespaste beschemkledij. Het desinfecteermiddel kan bij contact met de huid irritaties veroorzaken. Volg ook de aanwijzingen op de betreffende oplossingen.

Alle delen van de rolstoel konnen worden behandeld met een schurdesinfectie.

Alle maatregelen ter desinfectie van revalidatiemiddelen, hun componenten of andere accessoires worden bijgehonden in een desinfectiejournal. Dit journaal bevat minstens de volgende gegevens en worden bij de betreffende productdocumentatie bewaard:

Tabel 5: Voorbeeld desinfectiejournaal

Datum van desinfectie

Reden Specificatie Middel en concentratie

Handtekening

Afkortingen voor de gegevens in kolom 2 (reden):

V = Vermoenen van infectie IF = Infectie W = Nieuw gebruik I = Inspectie

Voor een blanco invulblad van een desinfectiejournalzie 9

De geadviseerde desinfecteermiddelen voor de schuurdesinfectie (conform RKI-lijst) staan in onderstaande tabel. De actuele stand van de in de RKI-lijst opgenomen desinfecteermiddelen kan worden opgevraagd bij het Robert-Koch-Institut (RKI) (internetpagina: www.rki.de).

Werkzame stof Product	dusctnaam Was-	desinfectie		Oppervlakte desinfectie(schuur-/wides-infectie)		Desinfectie van afterschiedingen 1 deel braaksel of stoelgang + 2 delen gebr.-verd. of 1 deel urine + 1 deel gebr.-verd.						Werkingsbereik	Fabrikant of leverancier
						BraakselStoelgang Urihe
		Gebruils-verdunning	Inwerktijd	Gebruils-verdunning	Inwerktijd	Gebruils-verdunning	Inwerktijd	Gebruils-verdunning	Inwerktijd	Gebruils-verdunning	Inwerktijd
		%	uur	%	uur	%	uur	%	uur	%	uur
Fenol of fenolderivaat	Amocid	1	12	5	6	5	4	5	6	5	2	A	Lysoform
	Gevisol	0,5	12	5	4	5	4	5	6	5	2	A	Schülke & Mayr
	Helipur			6	4	6	4	6	6	6	2	A	B. Braun
	m-Kresolzeep-oplossing (DAB 6)	1	12 5	4								A
	Phenol	1	12	3	2							A
Chloor, organ. of anorgan. substanties met actieve chloor	Chloramin-T DAB 9	1,5	12	2,5	2	5	4					\( A^1 B \)
	Clorina	1,5	12	2,5	2	5	4					\( A^1 B \) Lysoform
	Trichlorol	2	12	3	2	6	4					\( A^1 B \) Lysoform
Per-verbindingen	Apesin AP1002			4 4								AB Tana PROFESSIONAL
	Dismozon \( pur^2 \)			4 1								AB Bode Chemie
	Perform2			3 4								AB Schülke & Mayr
	Wofesteri2			2 4								AB Kesla Pharma

Table 6:Desinfecteermiddelen

Werkzame stof Prod

ductnaam Was-

desinfectie

Opper-vlakte-desinfectie(schuur-/wisdes-infectie)

Desinfectie van afscheidingen1 deel braaksel of stoelgang + 2 delengebr.-verd. of 1 deel urine + 1 deel gebr.-verd.

Werkingsbereik

Fabrikant ofleverancier

BraakselStoelgang Urine

Gebruks-verdunning

Inwerktijd

Gebruks-verdunning

Inwerktijd

Gebruks-verdunning

Inwerktijd

Gebruks-verdunning

Inwerktijd

Gebruks-verdunning

Inwerktijd

% uur %

% uur %

% uur %

% uur %

% uur %

% uur %

% uur %

% uur %

% uur %

% uur %

Formaldehydeen/of andere aldehyden derivaten

Aldasan 2000 4

4 AB Lysoform

Antifect FD 10 3

4 AB Schülke & Mayr

Antisepticaoppervlakte desinfectie 7

3 6

AB Antiseptic

Apesin AP30 5

4 A Tana

PROFESSIONAL

Baciloidiscpecial

6 4

AB Bode Chemie

Buraton 10F

3 4

AB Schülke & Mayr

DesomedA2000

3 6

AB Desomed

Ontsmeetings-reinigerZiekenhuis

8 6

AB Drechtum

DesomedPerfekt

7 4

AB* Desomed

Formaldehyde-oplossing (DAB10), (formaline)

1,5 12 3

4 AB

Incidin Perfekt

1

12

3

4

AB

Ecolab

Incidin Plus

8 6

A Ecolab

Kohrsolin

2

12

3

4

AB

Bode Chemie

Lysoform

4

12 5

6 AB Lysoform

Lysoformin

3

12 5

6 AB Lysoform

Lysoformin2000

4 6

AB Lysoform

Melsept

2

12 4

6 AB B. Braun

Melsitt

4

12

10 4

AB

B. Braun

Minutil

2

12

6 4

AB

Ecolab

Multidor

3 6 AB Ecolab

Nuscosept

5 4 AB Dr. Nusken Chemie

Optisept

7 4

AB* Dr. Schumacher

Pursept-FD

7 4

AB* Merz

Ultrasol F

3

12

5 4

AB

Fresenius Kabi

Amfotereoppervlakteactievestoffen(amotensiden)

Tensodur 103

2

12

A

MFH Marienfeide

Loog

\( Kalkmelt^3 \)

20 6

\( A^3 B \)

1 Onvoldende werkzaam谈起 mycobacteriën, in het bijzonder in aanwezigheid van bloed bij de oppervlaktedesinfectie.2 Niet geschikt voor het desinfecteren van markbare met bloed besmette vlakken of van poreuze oppervlakken (bijv. onbehandel hout).3 Onbrulkaar bij tuberculose; bereiding van de kalkmelt: 1 deel opgeloste kalk (calciumhydroxide) + 3 delen water.* Effectiviteit谈起 virussen gecontrolerd volgens de proefmethode van het RKI [Bundesgesundheitsblatt 38 (1995) 242].A: Geschikt voor het vermieterigen van vegetatieve bacterièle kiemen, inclusief mycobacteriën en van schimmels, inclusief schimmelsporen.B: Geschict voor het inactiveren van virussen.

Voor meer informatie over desinfecteren=kunt u contact opnemen met de vakhandelaar. Hij helpt u graag verdter.

5 Garantie

Uittreksenuit de algemene verkoopsvoorwaarden:

（…）

1. De verjaringstermijn voor garantie aanspraken bedraagt 24 maanden. Op grond van onsche hoge kwaliteitseisen konnen wij boven deze basisgarantie de verjaringstermijn voor aanspraken wegens defecten verhogen voor

（…）

-frame en constructie van rolstoelen

4aar

Wijল Niet aansprakelijk voor schade die ontstaat door constructieve wijzigingen aan onsype producten, gebrekkig onderhoud, gebrekkige of onoordeelkundige behandeling of bewaring of gebruik van Niet-originele wisselstukken. De garantie op slijtagedelen of onderden die onderhevigল aan eenatuurlijk slijtage, is eveneens uitgesloten.

（…）

6 Afvalverwerking

Als U de rolstoel wilt wegdoen, stelt U zich in verbinding met deplaatselijke verantwoordelijk den of bezorgt U het product terug bij de vakhandel. Deze kan, na hygienische reiniging, de rolstoel aan de fabrikant terugsturen. De fabrikant kan voor vakkundige verwerking en hergebruik (geschedenaar grondstof) zorg dragen.

Verpakkingsmaterial kan bij de betreffende verwerkingsplaatsen en hergebruikinstellenen of bij Uw vakhandelaar afgegeben worden.

7 Verklaring van overeenstemming

De fabrikant of zijn gevolmachtigde vertegenwoordiger:

N.V. VERMEIREN N.V

Adres:

Vermeirenplein 1/15

2920 Kalmthout

Belgic

verkaart het geeloornderen zijnen eigen verantwoordelijkheid, dat de CE gemarkeerde modiso hulpmiddelen :

Productgroep

Manuele rolstoelen

Merk

vermeiren

Type

V200XL

zijn geklassificiered als klasse I, volgens bijlage IX MDD 93/42/EEG, regel 1,

en vervaardig zich in volledige overeenstemming met de onderstaande Europese richtlijnen - inclusief de laatste wijzigingen - en met de nationale wet, dieDEXESE RCHILJIN organiseert:

Medische hulpmiddelen nchtijn MDD 93/42/EEG:2007

en in overeenstemming zich met de relevante Europese geharmoniseerde normen :

EN 12182:1999. EN 12163:2009

8 Onderhoudsplan

Datum Onderhoud Opmerkingen Paraaf
1/1/2012	Smering & algemeen nazicht geen

9 Desinfectiejournal

Datum van desinfectie	Reden	Specificatie	Middel en concentratie	Handtekening
Afkortingen voor de gegevens in kolom 2 (reden):V = Vermoeden van infectie IF = Infectie W = Nieuw gebruik I = Inspectie

10 Clusteromschrijvingen

De V200 XL met 24 inch anschterwieten voldoen voor:

Transport duw/ hoepelen

TH

Hoepelrolstoel bedoeld voor gebruik in en om huis en op straat. De rolstoel is uitgevoerd met duwhandvatten en kiepvoorziening voor het duwen. De voetsteunen zijn instelbaar. De voetplaat of -platen+kennen door de gebruiker worden wegkekapt voor een transfer.

De rolstoel is opvouwbaar, zodate in de kofferbak van een auto of in een stationwagen kan worden meegenomen.

Inhalt

Vorwort 2

De rolstoel is gecontroleerd:

• terugsturen binnen de 8 dagen na aankoop of registreer uw product via

A

notre site, http://www.vereiren.be/registration

B - in geval van hersteling, kaart "B" bijvopen.

en cas de reparation, velezion a quoter la carrele B

Op de manuele rolstoelen gehen wij 5aar,lichtgewicht rol

stoelen 4aar.Op de elektronische rolstoelen, driewielers,

bedden en andere produits : 2aar waarborg op constructionof materielle fucturen ( bettering , Gooden ) . On roult

tie - of materiaalfouten (batterijen 6 maanden). Op multi

positie tosloben gegen we 3 Jaal waaibong: Deze garantie is uittrukkelj hemerkit tot de vengang van defecte stukke

of onderdelen.

TOEASSINGCOODVAARDEN

TOEPASSINGSVOORWAARDEN

Om aansprak te kunnen maken op haarborde, bezorgt Lohn eansperantifinget dat uop hovwerd, cag: 10

meiren dealer. De waarborg is enkel geldig in de zetel van o

undernemming.

LIHTZONDERINGEN

Deze garantie is nicht van toepassing in geval van:

schade te witten aan het verkeerd gezruik - dommage du à la mauvaise utilisation du fauteuil

van de rolstoel, endommagement pendant le transport,

• beschadiging tijden het transport, - een val of een onceval - demontage, modification ou reparation fait en

• een demontage, wizijong of herstelling uitgevoerd dehors de notre societe.

buiten onze firma, -usure hormale du tauteuil,
cavale d'litre en de relatel. non retour du coupon de garantie

B - in geval van herstelling, kaart "B" bijvoegen.

NL-3864 PR Nijkerkerveen

Tel: [phone]

Fax: [phone]

website: www.vermeiren.com

e-mail: [e-mail]
