GEBRUIKSAANWIJZING ELS 25008 Grizzly

Traduction de la notice d'utilisation originale Vertaling van de originele gebruiksaanwijzing

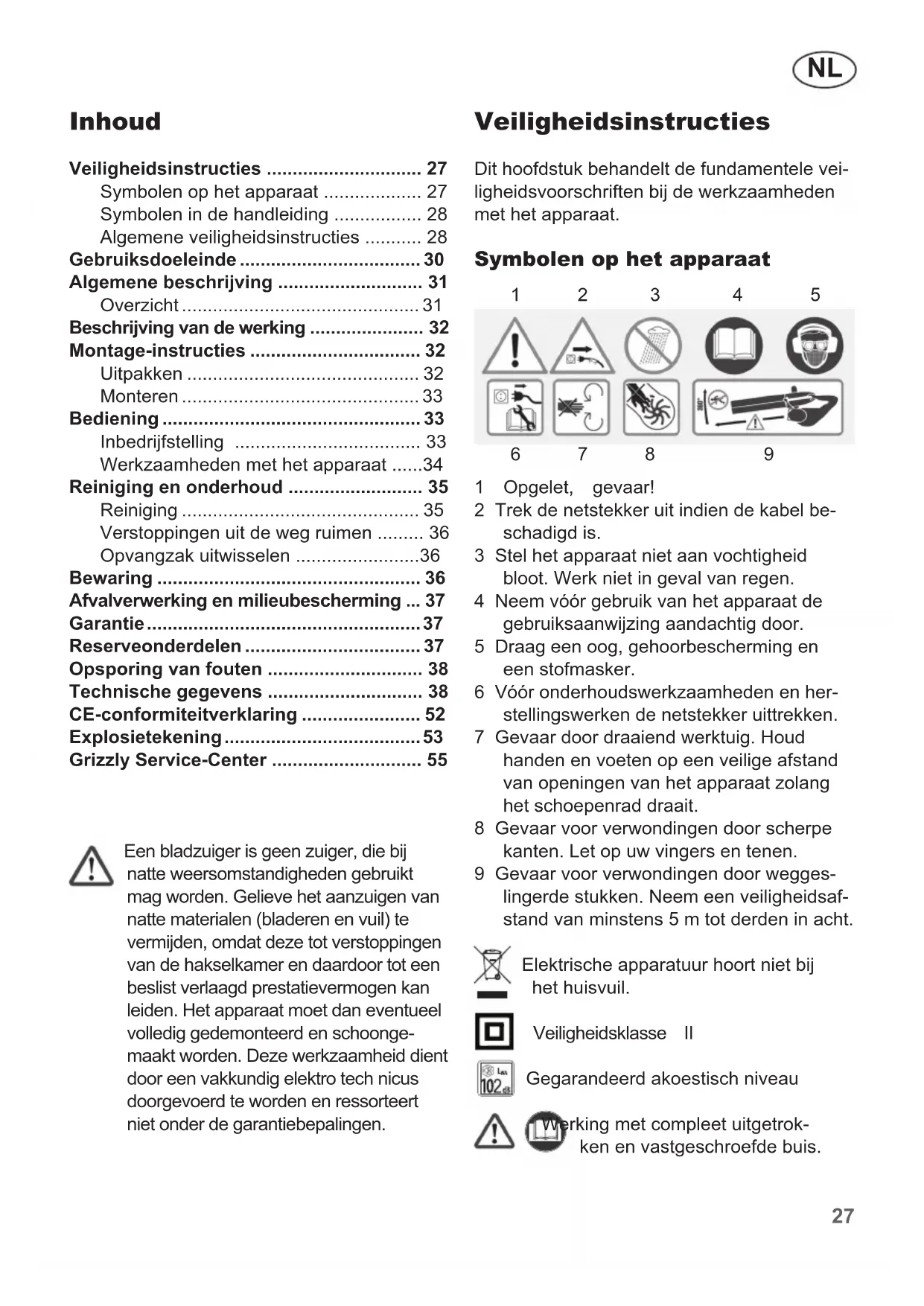

Gebruiksaanwijzing 27

Lees voor de inbedrijstelling deze bedieningshandleiding aandachtig door. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat iedere gebruiker te allen tjnde kan beschikken over de informatie.

Veiligheidsinstructies 27

Symbolen op het apparatusat 27

Symbolen in de handleiding 28

Algemeneveiligheidsinstructies 28

Gebruiksdoeleinde 30

Algemene beschrijving 31

Overzicht 31

Beschrijving van de werking 32

Montage-instructies 32

Uitpakken 32

Monteren 33

Bediening 33

Inbedrijfstelling 33

Werkzaamheden met het apparaat ....34

Reiniging en onderhoud 35

Reiniging 35

Verstoppingenuitdewegruimen 36

Opvangzakuitwisselen 36

Bewaring 36

Afvalverwerking en milieuubescherming ... 37

Garantie 37

Reserveonderdelen 37

Opsporing van fouten 38

CE-conformiteitverklaring 52

Explosietekening 53

Een bladzuiger is geen zuiger, die bij natte weersomstandigheden gebruikt mag worden. Gieve het aanzuigen van natte materialen (bladeren en vuil) te vermijden, waar deze tot verstoppen van de hakselkamer en daardoor tot een beslist verlaagd prestatievermogen kan leiden. Het apparaat要去 dan eventuele volledig gedemonteerd en schoongemaakt worden. Deze werkzaamheid dient door een vakkundig elektro tech nicus doorgevoerd te worden en ressorteert nicht onder de garantiebepalingen.

Veiligheidsinstructies

Dit hoofdstuk behandelt de fundamentele veiligheidsvoorschriften bij de werkzaamheden met het apparaat.

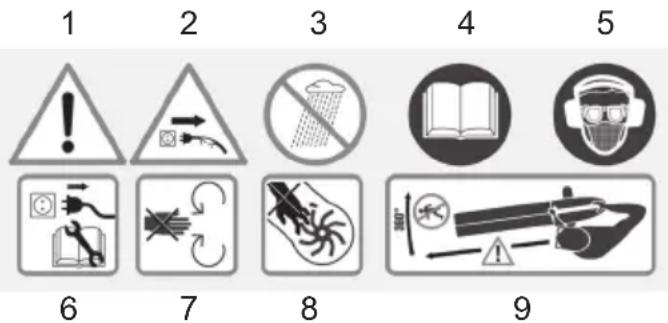

Symbolen op het apparatus

1 Opgelet, gevaar!
2 Trek de netstekkeruit indien de kabel beschadigd is.
3 Stel het apparaat Niet aan vochtigkeit bloot. Werk Niet in geval van regen.
4 Neem voor gebruik van het apparaat de gebruiksaanwijzing aandachtig door.
5 Draag een oog, gehoorbescherming en een stofmasker.
6 Vóor onderhoudswerkzaamheden en herstellingswerken de netstekker uittrekken.
7 Gevaar door draaiend werktuig. Houd handen en voeten op een veilige afstand van openingsen van het apparaat zolang het schoepenrad draait.
8 Gevaar voor verwondingen door scherpekanten. Let op uw vingers en tenen.
9 Gevaar voor verwondingen door wegesslingerde stukken. Neem een veiligheidsafstand van minstens 5m tot derden in acht.

Elektrische apparatuur hoort nicht bij het huisvuil.

Veiligheidsklasse II

Gegarandeerd akoestisch niveau

Werking met compleetuitgetrokken en vastgeschroefde buis.

Symbolen in de handleiding

Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materielle schade.

Gebodsteken (inplaats van het uitroepingsteken is het gebod toegelicht) met gegevens terpreventie van beschadigingen.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Algemene veiligheidsinstructies

Werken met het apparaat

Maakt u zich met alle delen van het toestel en met de juiste bediening van het toestel bekend, alvorens u met de werkzaamheden begint. Waarborg, dat het toestel in geval van nood meteen kan worden stopgezet. Het onreglementair gebruik kan tot zware verwondingen leiden.

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming gegen een elektrische schok en gegen gevaar voor verwondingen en brand volgende essentiele veiligheidsmaatregelen getroffen te worden:

• Controller regelmatig de functionaliteit en de ongeschonden toestand van het apparaat om gevaren voor de operators te vermijden.
• Het apparaat mag Niet door kinderen gelebruikt worden. Evenzeer is het voor Personen, die de gebruiksaanwijzing Niet volledig kennen, verboden om werkzaamheden met dit apparaat door te voeren. Wetten en lokke bepalingen können een minimumleeftijd voor het gebruik voorzien.
• Houd het apparaat op een veilige afstand van kinderen en huisdieren. Kinderen die-nen onder toezicht te staan om te vrijwa

ren dat ze Niet met het apparaat spelen.

• Dit apparaat dient Niet om door personen (kinderen inbegrepen) met beperkte fysieke, motorieke of psychische capacititeen of met een tekort aan ervaring en/of kennis gebruikt te worden; tenzij zich van een voor de veiligheid instaande persoon onder toezicht staan of tenzij zich van deze LASTE instructies krijgen, hoe het apparaat te gebruiken is.
• Kinderen dieren onder toezicht te staan om te vrijwaren dat ze Niet met het apparaat spelen.
• Laat andere Personen het apparaat of het verlengsnoer Niet aanraken. Houd het apparaat op een veilige afstand van mensen, meer bepaald van kinderen en huisdieren.
• Let op kinderen, huisdieren, open ramen, enz. Het geblazen materiaal kan in uwrichting geslingerd worden. Onderbreek de werkzaamheden als deze zich in uw nabijheid bevinden. Neem een veiligheidsafstand van 5 m rond u in acht.
• Schakel het apparaat Niet in indien het omgekeerd vastgehouden worden of indien het zich Niet in de werkstand bevindt.
• Richt het apparaatijdens de werkking Niet op Personen enrichteerbepaald deluchtstraal Niet opogen enoren.
  Maak uzelf met uw omgeving vertrouwd en let op mogelijkke gevaren, die bij de werkzaamheden soms aan uw aandacht konnen ontgaan.
• Let bij de werkzaamheden op een veilige stand, vooral aan hellingen. Houd het apparaat steeds met beiden handen vast en werk uitsluitend met een correct ingestelde draagriem.
• Inspector het te reinigen oppervlak zorgvuldig en ruim alle (prikker- of metaal) draden, stenen, conservblikjes en andere vreemde voor werpen uit de weg.

De persoonlijke beschermingsuitrustin gen beschermen uw eigengezondheid en de gezondheid van andere Personen en waarborgen de fouloze werkig van het apparaa:

• Draag geschikte werkkledij, zoals vast schoeisel met slipvrije zool, een stevige, lange broek, beschemende handschoenen, beschemmen de bril en een gehoorbeschering. Gebruik het apparaat Niet wanner u op blote voeten bent of open sandalen draagt. Draag een stofmas ker indien u in een stoffi ge omgeving werkt.Draag een adem-masker om zich gegen stof te beschemen.
• Draag geen kleding of sierrade die aan de luchtingang hunnen worden aangezogen. Draag bij lang haar een beschemende hoofdbekleding.
• Houd vingers en voeten op een veilige afstand van de opening van de aanzuigbuis en van het schoopenrad. Er bestaat gevaar voor verwondingen.
• Werk Niet met apparaat indien u moe of onge con centreerd bent of na het nuttigen van alcohol of tabletten. Las steedsijdig een werkpau ze in. Ga op een verstandige manier aan het werk. Beweeg langzaam, ren nicht.
• Gebruik het apparaat Niet in geval van re-gen, slechte weersomstandigheden of in een vochtige omgeving. Werk uitsluitend bij daglicht of bij goede kunstmatige verlichting.
• Werk Niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Controller voor het gebruik de veiligheidstoestand van het apparaat,meer in het bijzonder van de net aan sluitleiding en van de schakelaar.
  Maak uitsluitend gebruik van het apparaat indien het volledig gemonteerd is.
• Gebruik het apparaat in de modus "Aanzuigen" uitsluitend indien de opvangzak aangebracht is.
• Zuig geen brandende, gloeende of rokende materialen (bijvoorbeeld sigaretten, vuur(gloed)), dampen of Licht ontvlambare, giftige of explosieve stoffen aan.
• Zuig geen vochtig of nat materiaal en geen vloeistoffen aan.
  Maak uitsluitend gebruik van reserveonder-delen en toebehoren, die door de fabrikant

geleverd en aanbevolen worden.

• Trek de stekker uit het stopcontact wanner: u het apparaat Niet gebruikt, wanner u het apparaat LAST VEROEN OF WANNER U HET ZONDER TOEZICH Achterlaat; u het apparaat controleert, het reinigt of wanner u blokkeringen verwijdert; u reinigings- of onderhoudswerkzaamheden doorvoert of toebehoren uitwisselt; de voedingskabel of het verlengsnoer beschadigd is; na aanraking met vreemde voorwerpen of in geval van abnormale trillingen.
• Tracht nicht, het apparaat zich te herstellen, tenzij u waarvoor opgeleid bent. Al de werkzaamheden, die Niet in deze gebruiksaanwijzing aangegeven worden, mogenuitsuitend door ons gemachtigde klantenserviceafdelingen uitgevoerd worden.
• Draag het apparaat nicht bij de kabel. Gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel gegen但它, olie en scherpe kanten.
• Gebruik het apparaat Niet in gesloten of slecht verluche lokalen.
• Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen. Indien dit Niet in acht genomen worden, bestaat er brand of ontploffi ngsgevaar.
• Bewaar het apparaat op een drogeplaats en buiten de reikwijdte van kinderen.
  Behandel uw apparaat met zorg. Neem de onderhoudsvoorschriften in acht.
  Behandel uw toestel met zorgvuldigheid. Reinig regelmatig de luchtgleuven en volg de onderhoudsvoorschriften op.

Elektrische veiligheid:

• Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeenstemt.

• Sluit het apparaat enkel op een contactdoos met aardlekschakelaar (differentieelschakelaar) met een toegekende lekstroom van zichtmeer dan 30mA aan.

• Controller telkens voor gebruik de netaansluitleiding en de verlangkabel op schade en veroudering. Gebruik het apparaat Niet als de kabel beschadigd of versleten is. Vermijd aanrakingen van het lichaam met onderdelen, die met de aarde verbonden zijn (bijvoorbeeld metalen omheiningen, metalen palen).

• De koppeling van het verlengsnoer要去gether spatwater beschermdijken,uit rubber bestaan of met rubber bekleedijken. Maak uitsluitend gebruik van verlengsnoeren, die voor het gebruik in de open lucht bestemdijken en dievenovereenkomstig geidentifi ceerdijken. De dwarsdoorsnede van het verlengsnoer要去 minstens 1,0mm^2 bedragen. Rol een kabelhaspel voor gebruik steeds volledig af. Controller de kabel op beschadigingen.
• Houd de kabel op een veilige afstand van de actieradius en breng de kabel in principe awhile de met de bediening belaste persoon.
• Om het verlengsnoer aan te brengen, dient u van de waarvoor bestemde snoerontlasting gebruik te make.
• Beschadigde kabels, koppeling en stekker of aansluitleidingen, die nicht aan de voorschriften beantwoorden, mogen nicht gebrukt worden. Trek in geval van beschadiging van de voedingskabel onmiddelijk de stekker uit het stopcontact. Raak in geen geval de netkabel aan, zo lang de netstekker nicht uit het stopcontact is verwijderd.
• Als het netsnoer van dit apparaat beschadigd worden,要去 het door de fabrikant of door�klandendienst of door een gewelijkwaardig gekwalifi ceerde persoon door een speciaal netsnoer verrangen worden om gevaren te vermijden.
• Gebruik het apparaat Niet indien de schakelaar Niet in- en uitgeschakeld kan worden. Beschadigde schakelaars要去en door een klan tenserviceafdeling verrangen worden.
  Overbelast uw apparaat Niet. Werk uitsluitend binnen het aangegeven vermogensbereik. Gebruik geen machines met een laag

prestatie vermogen voor zware werkzaamheden. Gebruik uw apparaat Niet voor doeleinden, waarvoor het Niet bestemd is.

Gebruiksdoeleinde

Het apparaat is uitsluitend voor het aanzuigen en wegblazen van dorre bladeren in een huis- en hobbytuin voor particulieren bestemd. Ledere andere toepassing, die in deze gebruiksaanwijzing Niet uitdrukkelijk toegelaten worden, kan tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker betekenen. Het apparaat mag Niet gebruikt worden opplaatsen, waar er zich stof bevindt, dat de gezondheid in gevaar kan brengen. Evenmin mag het apparaat als zuiger bij natte weersomstandigheden gebruikt worden.

Het apparaat is voor het gebruik door volwassenen bestemd. Jongeren, ouder dan 16aar, mogen het apparaat uitsluitend onder toezicht gebruiken. De gebruikmaking van het apparaat bij regen of in een vochtige omgeving is verboden. De operator of gebruiker is voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.

De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere Personen of hun eigendom.

De fabrikant kan nicht aansprakelijk gesteld worden voor schade, die door een in strijd met de bepalingen zijnde toepassing of door een fou-tieve bediening veroorzaakt wrought.

Algemene beschrijving

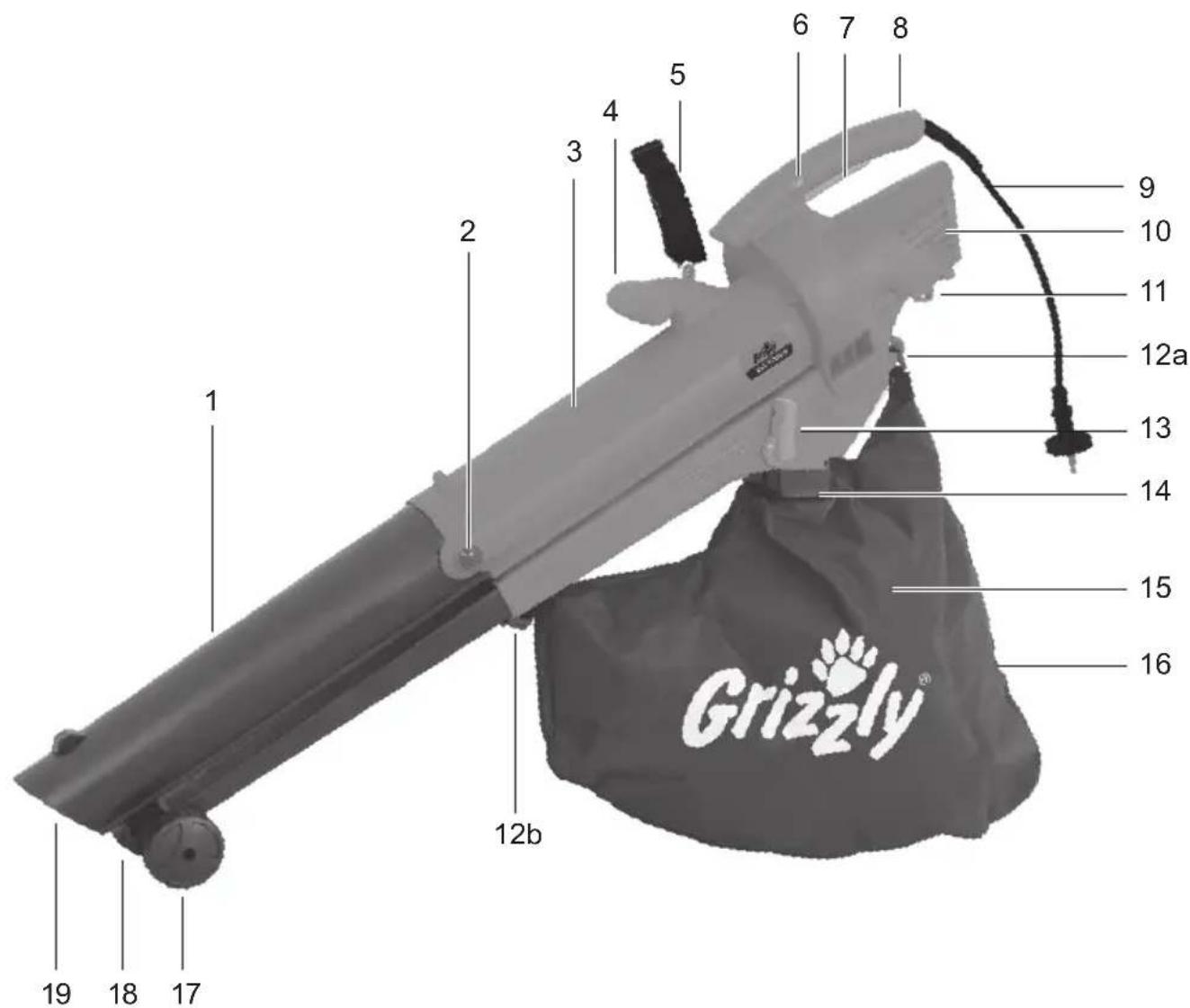

Overzicht

Afb. 1

1 Uittrekbare blaas-/zuigbuis
2 Kunststofafdekking met buisbevestigingschroef (niet zichtbaar)
3 Motordeel
4 Bijkomende handgreep
5 Draagriem
6 Debietregelaar
7 Schakelaar "Aan/uit"
8 Behuizinggreep
9 Voedingskabel

10 Ventilateopeningen
11 Kabelhouser
12a+12b Opvangzaklussen
13 Moduskeuzeschakelaar
14 Bevestigingsframe voor opvangzak
15 Opvangzak
16 Ritssluiting voor het ledigen
17 Geleidingswielen
18 Ventilatoropening
19 Aanzuigopening

Beschrijving van de werking

Het apparatusat beschikt over een zuig-/blaassystemeem c.q. een ventilator voor de functies "aanzuigen" en "blazen". In de modus "Aanzuigen" worden het aangezogen gebladerte omwille van een verkleining van het volume versnipperd en in de opvangzak verzameld. In de modus "Blazen" kan het gebladerte snel bij elkaar geblazen of weg van moeilijk toegankelijkkeplaatsen geblazen worden. Om de blaas-/zuigbuis op de grond gemakkelijker te besturen, dienen de geleidingswielen aan het onderste uiteinde van de buis.

Ter bescherming van de bediener mag het apparaat uitsluitend met een compleet uitgetrokken en vastgeschroefde zuig-/blaasbuis

gebruikt worden.

Het apparaat is omwille van de veiligheid randgeaard en benodigd geen aardaansluiting. Gelieve voor de functie van de bedieningsonderdelen de hierna volgende beschrijvingente raadplegen.

Gelieve de netstekker uit te trekken vooraleer werkzaamheden aan het apparatusat door te voeren. Maak uitsluitend gebruik van originele onderdelen.

Uitpakken

Pak het apparaat UIT en controllerer, of het com

pleet is:

• Motordeel met uittrekbare blaas-/zuigbuis en draagriem
• Opvangzak met bevestigingsframe
  Toebehoren voor de buisbevestiging

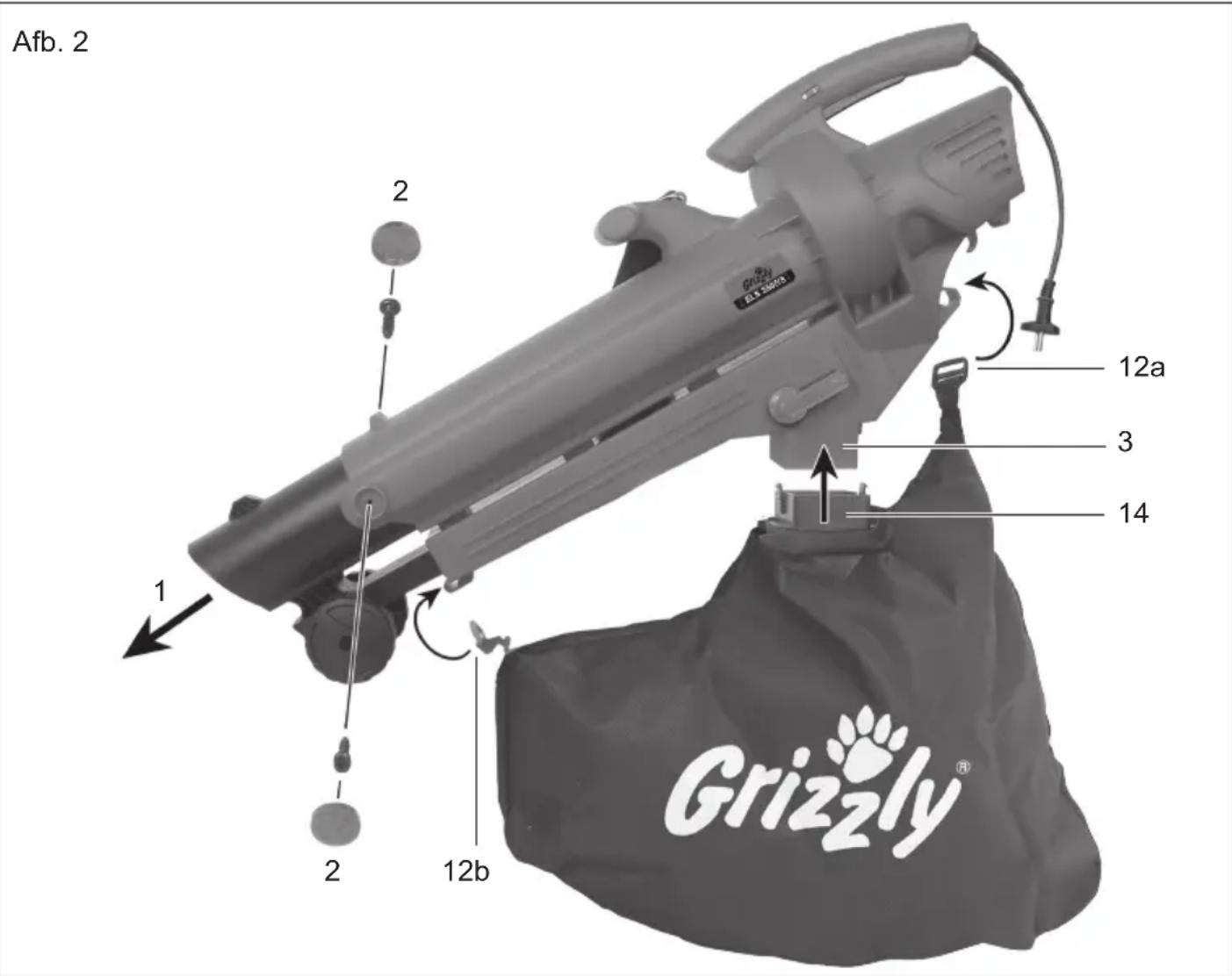

Monteren (Afb. 2)

Gebruik het apparaat enkel als de buis compleet uitgetrokken en ook vastgeschroefd is en opvangzak en draagriem gemonteerd�.

Blaas-/zuigbuis uittrekken

1. Trek de blaas-/zuigbuis (1) helemaaluit.
2. Bevestig de buis met de beiden bijgevoegde kruiskopschroeven en breng de kunststofafdekkingen (2) aan.

Opvangzak monteren

1. Zet het bevestigingsframe (14) zodanig op de opening aan het motordeel (3), dat de knipsloten zijdelings hoorbaar vastklikken. De opvangzak moet hierbij in de richting van de blaas-/zuigbuis wijzen.
2. Bevestig de beiden lussen van de opvang-zak (12a+12b) aan het motordeel van het apparaat.

Bediening

Draag bij werkzaamheden met het apparaat geschikte kleding en werkhandschoenen. Vergewis u telkens voor gebruik dat het apparaat in staat is om te functioneren. Vergewis u dat de opvangzak en de aanzuigbuis juist gemonteerd zichen en dat de draagriem correct voor de werkzaamheden ingesteld is. Indien er een schakelaar beschadigd is, mag er met het apparaat Niet更是 gewerkt worden. Gelieve erop te letten dat de netspanning met het typeaanduidingplaatje aan het apparaat overeenstemt.

Gelieve de geluidswering en deplaatselijke voorschriften in acht te nemen. Het gebruik van het apparaat kan op bepaalde dagen (bijvoorbeeld zon- en feestdagen), op bepaalde tijdstippen van de dag (middaguur, nachtrust) of in speciale gebieden (bijvoorbeeld gezondheidsoorden, hospitalen etc.) beperkt of verboden zijn.

Na het uitschakelen van het apparaat draait het schoepenrad nog eenijdje verder. Gevaar voor verwonden door draaiend werktuig.

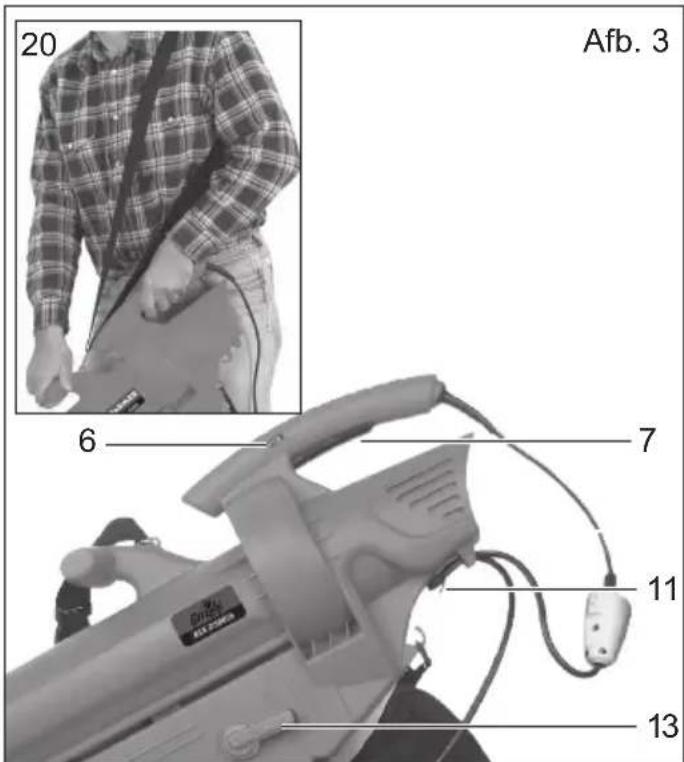

Inbedrijfstelling (afb. 3)

Let er vór het inschakelen op dat het apparaat geen voorwerpen raakt. Let op een veilige stand.

1. Vorm uit het uiteinde van het verleng-snoer een lus en bevestig deze aan de kabelhouser (11). Door de snoerontlasting wordt vermeden dat de elektrische steek

NL

verbinding per ongeluk loskommen.

1. Sluit het apparaat op de netspanning aan.
2. Doe de draagriem om en stel deze op de optimale lenghte in. Houd het apparaat met een hand bij de behuizinggreep en met de andere hand aan de bijkomende handgreep (20).
3. Om de modus te kiezen, draait u de moduskeuzeschakelaar (13) op het gewenste symbool:

Modus "Aanzuigen"

Modus "Blazen"

Vooraleer de modus te wijzigen,
moet het apparaat onvoorwaardelijk
uitgeschakeld worden.

1. Om in te schakelen, drukt u de schakelaar "Aan/uit" (7) in.

Om uit te schakelen,That u de schakelaar "Aan/uit" (7) los.

1. Met de debietregelaar (6) stelt u de optima le zuig- en blaassterkte in.

MIN: minimale sterkte

Werk steeds met het laagst möglichke mortortoerental.

Werkzaamheden met het apparaat

De apparaat mag uitsluitend op de twee hierna volgende manieren gebrukt worden: als aanzuiginrichting voor het aanzuigen van dorre, droge bladeren, als ventilator voor het verzamelen van dorre bladeren of voor het wegblazen uit moeilijk toegankelijkkeplaatsen (bijvoorbeeld onder auto's). Als aanzuiginrichting fungeert het ook als hakselaar. De droge bladeren worden fi jngemalen, hun volume verkleind en op een eventuele compostering Voorbereid. leder ander gebruik dan de hoger beschreiben toepassin

gen kan tot beschadigingen aan de machine leiden en een gevaar voor de gebruiker beteken.

Bij de werkzaamheden dient u erop te letten dat u met het apparaat Niet stoot gegen harde voorwerpen, die beschadigingen konnen verroorzaken. Zuig geen vaste objecten, zoals stenen, dikke of afgesneden takken, sparappels of dergelijke aan odomat deze het apparaat enmeer in het bijzonder de hakselinrichting zouden konnen beschaden. Herstellingen van deze aard ressor-teren nicht onder de garantie.

Schakel het apparaat uit en trek onmid-delloijk de netstekker uit bij het blokkenen van het schoepenrad en wanner de kabel beschadigd of door elkaar gehaald is. Er bestaat gevaar voor verwondingen.

Modus "Aanzuigen":

• Plaats de moduskeuzeschakelaar op het symbool (zie "Inbedrijfstelling"). Controller of de opvangzak correct gemonteerd is.

Indien het apparaatijdens de bedi- ning plotseling stopt en Niet zuigt, dient het onmiddelijk te wordenuitgeschakeld. Trek de netstekker uit en overtuig uzelf ervan dat er geen materiaal tussen het schoepenrad van de shredder en de behuizing vastgeklemd is. Voer de werkzaamhedenuit, zoals in hoofdstuk "Reiniging en onderhoud" beschreiben. Gelieve u tot uw serviceafdeling te wenden indien het apparaat daarna nicht start.

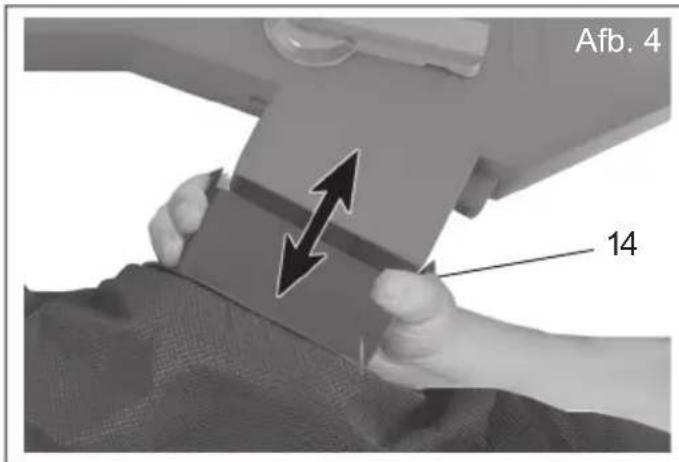

Opvangzak ledigen (Afb. 4):

Bij een volle opvangzak worden het zuigend vermogen aanzienlijk verminderd. Indien de zak vol is of indien het zuigend vermogen van het apparaat afneemt, moet de opvangzak geledigd worden.

Schakel het apparaat UIT en trek de netstekkeruit vooraleer de opvangzak te ledigen.

1. Wacht tot het schoopenrad stilstaat.
2. Om de opvangzak te verwijderen, hangt u de lussen (zie afbeelding 1, nr. 12a + b )uit en duwt u de beiden zijdelingse knipsloten aan het bevestigingsframe (14) maar binnen.
3. Open de ritssluiting aan de opvangzak (zie afbeelding 1, nr. 16) en ledig deze volledig.
4. Monteer de geledigde opvangzak terug (zie ook montage-instructies).

Om de opvangzak Niet onnodig te verslijen, vermijd u om de opvangzak tijdens de werkzaamheden over de grond te slepen.

Composteerbaar materiaal hoort nicht bij huishoudelijk afval.THuis!

Modus "Blazen":

• Plaats de moduskeuzeschakelaar op het symbool (zie "Inbedrijfstelling").
• Tot een optimaal resultaat bij het gebruik van de ventilator komt u met een afstand van 5 tot 10 cm tot de vloer.
• Begin het werk met het hoogste blaasvermogen om de rondgeslingerde bladeren snel te verzamelen. Een lager blaasvermogen kiest u om de bijeengebrachte hoop gebladerte te comprimeren.
  Maak Vooraleer te blazen op de grond

vastklevende bladeren met een bezem of hark los.

• Bevochtig zeer droog gebladerte vooral-eer te blazen, opdat er geen stof opwaait.
• De geleidingswielen aan het uiteinde van de buis vergemakkelijk den het werken op ylak terrein.

Richt de luchtstraal van uzelf weg.
Let erop dat er geen zware voorwerpen opstuiven en dat deze zodoende是如何+kunnen verwonden ofietskunnen beschadigen.

Reiniging en onderhoud

Trek de netstekker uit vooraleer werkzaamheden aan het apparaat door te voeren.

Laat werkzaamheden, die nicht in deze handleiding beschreiben zijn, door een door once fi rma gemachtigde klantenserviceafdeling doorvoeren. Maak uitsluitend gebruik van origine onderdelen.

Controleer het apparaat telkens voor gebruik op zichbare gebreken, zoals losse, versleten of beschadigde onderdelen. Controleer eveneens of de onderdelen zich op de juisteplaats bevinden. Wissel beschadigde onderdelenuit. Controleer regelmatig de opvangzak op slijtage of beschadiging.

Voer de hierna volgende onderhouds- en reingingswerkzaamheden regelmatig door. Daardoor wordt een lang en betrouwbaar gebruik gewaarborgd.

Reiniging

Reinig het apparaat telkens onmiddelijk na de werkzaamheden, odomat anders vuil en bladresten verharden en vastklemmen en möglichk Niet meer te

verwijdenen zich zonder de motorkast te demonteren. Dergelijkke reinigings-werkzaamheden ressorteren nicht onder de garantie.

Maak geen gebruik van respectievelijk reinigings- of oplosmiddelen. Deze zouden het apparaat daardoor onherstelbaar hunnen beschadigen. Chemische substanties hunnen de kunststofonderdelen van het apparaat aantasten.

• Reinig de behuizing van het apparaat, de aanzuigbuis en de ventilatiesleuven regelmatig met een zachtie borstel of een doekje. Reinig het apparaat nooit met behulp van stromend water.
• Verwijder de opvangzak nadat de werkzaamheden doorgevoerd werden, draai de opvangzak om en borstel hem grondig schoon. Zo voorkomt u het ontstaan van schimmel en een onaangename geur.
  Maak het uitlaatbereik van eventuele opgehoopte resten vrij.

Verstoppingenuitdewegruimen

Bladeren en pas afgesneden planten kunnende bladzuiger eventueel doein verstuppen.

Uitlaatbereik reinigen:

1. Verwijder de opvangzak.
2. Reinig het buitenste uitlaatbereik aan het apparaat.
3. Plaats de moduskeuzeschakelaar op het symbol "Aanzuigen".
4. Verwijder in het binnenste uitlaatbereik gesitueerde vuilresten met een fl essenwisser of dergelijkke. Verwijder hinderlijke voorwerpen met een stomp en bot werktuig.

Blaas-/zuigbuis en schoepenrad reinigen:

1. Reinig het binnenste gedeelte van de blaas-/zuigbuis.
2. Neem de beiden beschermende afdekkin-gen voorzichtig met een schroevendraier

af en verwijder de kruiskopschroeven (zie afbeelding 1, nr. 2).

1. Schuif de blaas-/zuigbuis in het motordeel.
2. Verwijder de vuilresten aan het schoepenrad voorzichtig met een fl esborstel of dergelijke en volumineuze voorwerpen met een stomp of onscherp werktuig.
3. Controller, of het schoopenrad gemakkelijk gedraaid kan worden en zich in een fouloze toestand bevindt. Laat een defect schoopenrad door een gemachtigde klantenserviceafdeling verrangen.
4. Trek de blaas-/zuigbuisuit en schroef\ deze vast.

Opvangzakuitwisselen

Wissel een defeche opvangzak uit Maak uitsluitend gebruik van originele opvangzakken (zie hoofdstuk "Reserveonderdelen"). In het andere geval komt de garantieclaim te verrallen.

Bewaring

• Bewaar het apparaat op een droge, vorstvrijpeplaats, die voor kinderen ontoegankelijk is.
• Stel het apparaat Niet aan vlak zonlicht bloot, maar berg het in het donker of in de schemering op.
  Bedek het apparaat Niet met nylon zakken om dat er dan vochtigheid zou+kunnen ontstaan.
• Reinig het apparaat grondig op het einde van het seizoen en met het oog op de winter. Reinig de opvangzak door deze te verwijderen, te ledigen en met handwarm water en neutrale zeep te wassen. Breng de gedroogde zak terug aan.
• Voor eenplaatsbesparende opslag kan de blaas-/zuigbuis in het motordeel geschoven worden. Neem hiervoorde beiden beschermende afdekkingen voorzichtig met een schroevendraier af en verwijder de kruskopschroeven (zie afbeeling 1, nr. 2).

Afvalverwerking en milieuubescherming

Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclagepunt.

Machines horen nicht bij huishoudelijk afval thus.

Geef het apparaat in een recyclagepark af. De gezebrukke onderdelen van kunststof en metaal+kunnen per categorie gescheiden worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter.

Garantie

Voor dit apparaat verlenen wij gedurende 24 maanden garantie. Deze garantie is alleen van toepassing op de eerste koper en is nicht overdraagbaar. Bij bedrijsdoeleinden en verrangen apparaatlen geldt een kortere garantie. Beschadigingen, die aan een naturuiijke slijtage, overbelasting of een ondeskundige bediening te wijten zijn, blijven van de garantieuitgesloten. Bepaalde componenten zijn aan een normale slijtage onderhevig en ressorteren nicht onder de garantie. Meer in het bijzonder gaat het hier om schoepenrad, opvangzak en koolborstels, voor zover de klachten Niet aan materiaalfouten toe te schrijven zijn.

De vereiste voorwaarde voor garantievergoedingen is bovendien dat de in de gebruiksaanwijzing verstekte instructies voor de reiniging en het onderhoud in acht genomen werden. Beschadigingen, die door materiaal- of fabricagefouten ontstaan zichn, worden gratis door schadeloosstelling of door een herstelling verholpen. De vereiste voorwaarde is dat het apparaat in een Niet gedemonteerde toestand (zuigbuis en opvangzak mogen gedemonteerd bij de zending gevoegd worden) en met aankoop- en garantiebewijs aan de handelaar teruggegeven worden. Herstellingen, die zichn onder de garantie ressorteren,(Intu tegen facturatie door ons servicecenter latent doorvoeren. Ons service

center maakt graag voor u een bestek op.
Wij+kunnen apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toegezonden werden.

Opgelet: In geval van klachten of service dient u uw apparaat in een gereinigde toestand en met een vermeling van het defect maar het adres van ons servicecenter te zenden. Ongefrankeerd - als oningepakt vrachtgoed, als expresgoed of met een andere speciale vracht - ingezonden apparaten worden nicht aangenomen.

Gelieve u voor de verzending te vergewissen dat het apparaat Niet als "oningepakt vrachtgoed" geklasseerd worden. Dat zou het geval konnen zijn indien de verpakking Niet volstaat of indien het apparaat slechts in een met verpakkingspapier gewikkelde toestand ingezonden worden.

Een afvalverwijdering van uw apparaat voeren wij Gratis door.

Reserveonderdelen

Reserveonderdelen kunt urechtstreeks via uw servicecenter bestellen. Gelinge bij de bestelling beslist het machinetype op te geven.

Bestelnummers toebehoren:

72421200 Opvangzak met klem

72421206 Draagriem

Geef bij uw bestelling algid het type machine en het nummer in de explosietekening aan.

Opsporing van fouten

Probleem Mogelijk	oorzaak Oplossing van de foult
Apparaat start nicht	Netspanning ontbreekt	Stopcontact, kabel, leiding, stekker en zekering nakijken, eventueel herstelling door vakkundig elektrotechnicus
	Schakelaar "Aan/uit" defect	Herstelling door klantenserviceafde-ling
	Koolborstels versleten
	Motor defect
	Blaas-/zuigbuis nicht vollediguitgetrokken	Blaas-/zuigbuis compleet uittrekkenen vastschroeven
Apparaat werkt met onderbrekingen	Stroomkabel beschadigd Kabel	controleren en, zo nodig, wisselen
	Intern loszittend contact	Herstelling door klantenserviceafde-ling
	Schakelaar "Aan/uit" defect
Gering of ontbrenduigend vermogen	Opvangzak is vol Opvangzak ligdenleeren
	Opvangzak is verontreinigd Opvangzak reinigen
	Keuzeschakelaar in verkeerdestand	Keuzeschakelaar op sym-bool "Aanzuigen"plaatsen
	Aparaat verstoapt of doorvremde voorwerpen geblo-keerd	Verstoppingen of blokkeringen uit de weg ruimen (zie hoofdstuk "Reiniging en onderhoud")
Gering of ontbrendblazend vermogen	Keuzeschakelaar in verkeerste stand	Keuzeschakelaar op hetsymbool "Blazen"plaatsen
	Debietregelaar in verkeerde positie	Debietregelaar omhoog draaien
Schoopenrad beweegt nicht	Vreemd voorwerp blokkeert schoopenrad	Blokkering verhelpen (zie hoofdstuk"Reinigung en onderhoud")

Technische gegevens

Bladzuiger ELS 2500/8

Nominale ingangsspannin .230V\~, 50 Hz

Motorvermogen, max. 2500 W

Effectief motorvermogen 1000 W

Luchtuitlaatsnelheid, max. 270 km/h

Veiligheidsklasse. Ⅱ

Luchtcapaciteit 13 m³/min

Inhoud van de opvangzak 451

Hakselvermogen, max. max.10:1

Gewicht 3,8 kg

Gegarandeerd

Geluidsvermogenniveauau 102 dB (A)

Geluidsdrukniveau 87 dB (A)

Trilling aan de handgreep 3,95 m/s²

Geluids- en trilwaarden worden in overeenstemming met de in de conformiteitverklaring vermelde normen en bepalingen vastgesteld. Technische en optische wijzigingen können in het kader van de verdere ontwikkeling zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde afmetingen, aanwijzingen en geevens zijn waarom Niet bindend. Wettige aanspraken, die op basis van deze gebruiksaanwijzing gemaakt worden, kan men waarom nicht doe den gelden.

Indice
