BEDIENUNGSANLEITUNG ELS 25008 Grizzly

Originalbetriebsanleitung

Bedienungsanleitung 3

Bitte lessen Sie vor der ersten Inbetriebnahme zu ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie die Maschine benutzen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeder nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Sicherheitshinweise 3

Bildzeichen auf dem Gerät 3
Bildzeichen in der Anleitung 4
Allgemeine Sicherheitshinweise 4

Verwendungszweck 6
Funktionsbuchung 6
Allgemeine Beschreibung 7

Ubersicht 7

Montageanleitung 8

Auspacken 8
Montieren 8

Bedienung 9

Inbetriebnahme 9
Arbeiten mit dem Gerät 10

Reinigung und Wartung 11

Reinigung 11
Verstopfungen beseitigen 12
Fangsack auswechseln 12

Aufbewährung 12
Entsorgung/Umweltschutz 12
Garantie 13
Technische Daten 13
Fehlersuche 14
Ersatzteile 14
EG-Konformitätserklarung 51
Explosionszeichnung 53
Grizzly Service-Center 55

Das Gerät ist kein Nass-Sauger!
Bitte vermeiden Sie das Ansaugen von nassen Materialien (Laub und Schmutz), da dies zu Verstopfungen in der Häckselkammer und dadurch bedingter reduzierter Leistungsfähigkeit führen kann. Das Gerät muss dann unter Umständen komplett zerlegt und gesaubert werden. Diese Arbeit ist von einer Elektrofachkraft durchzufahren und unterliegt nicht der Garantie.

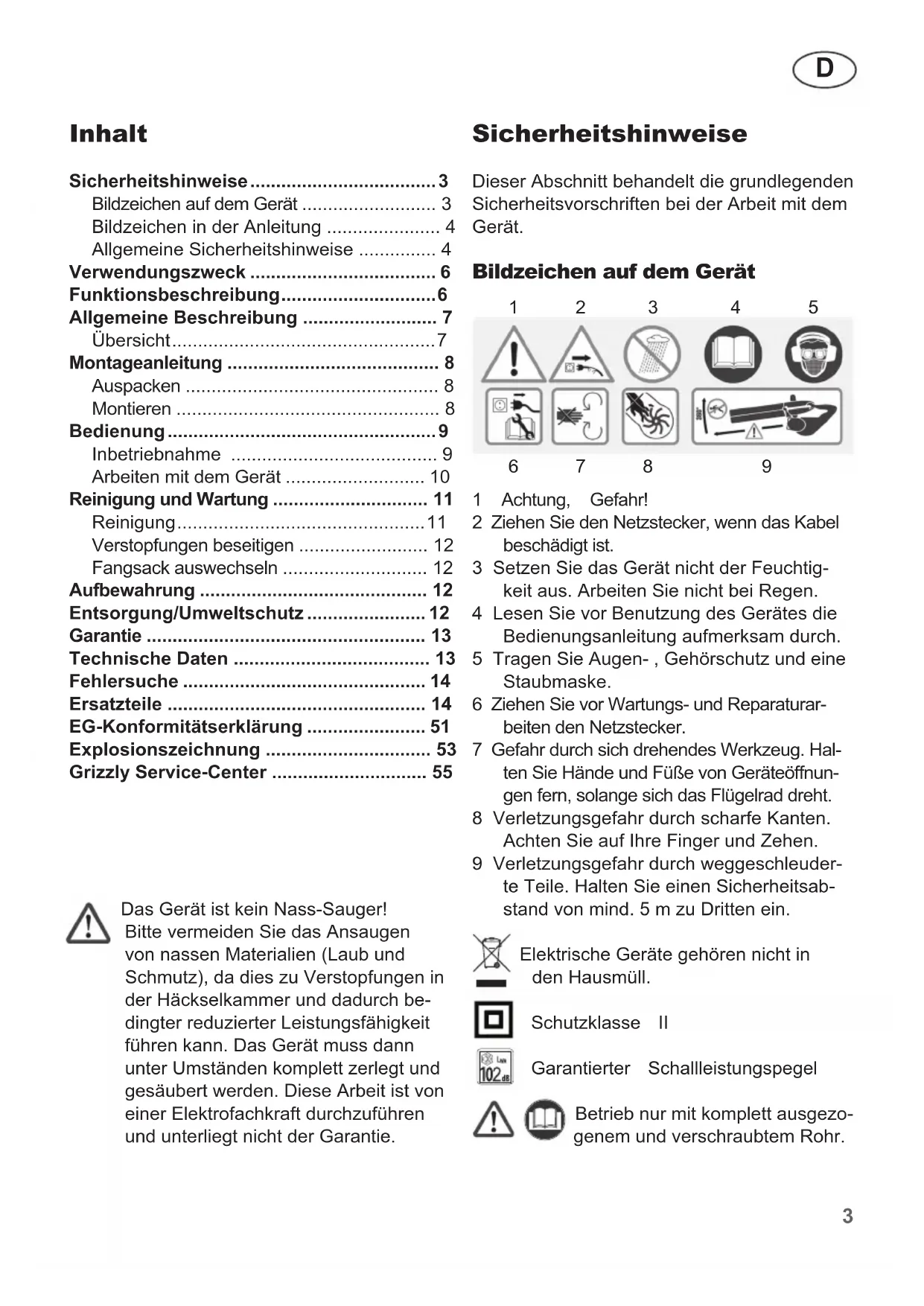

Sicherheitseinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

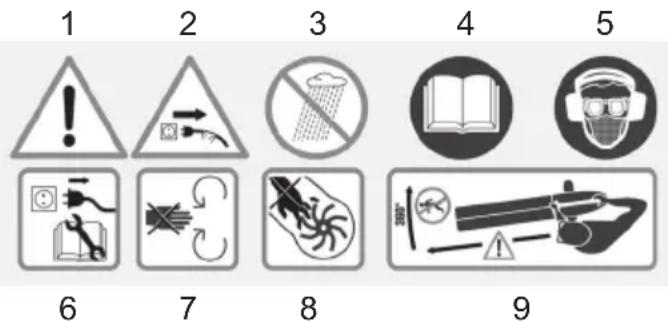

Bildzeichen auf dem Gerät

1 Achtung, Gefahr!
2 Ziehen Sie den Netzstecker, wenn das Kabel beschadigt ist.
3 Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen.
4 Lesen Sie vor Benutzung des Gerätes die Bedienungsanleitung aufmerksam durch.
5 Tragen Sie Augen-, Gehorschutz und eine Staubmaske.
6 Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker.
7 Gefahr durch sich drehendes Werkzeug. Halten Sie Höhe und Fuß von Geräteöffnungen fern, solange sich das Flügelrad dreht.
8 Verletzungsgefahr durch scharfe Kanten.
Achten Sie auf ihre Finger und Zehen.
9 Verletzungsgefahr durch weggeschleuderte Teile. Halten Sie einen Sicherheitsabstand von mind. 5m zu Dritten ein.

Elektrische Geräte gehören nicht in den Hausmüll.

Schutzklasse II

Garantier Schalleistungspegel

Betrieb nur mit komplett ausgezogenem und verschraubtem Rohr.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungs-zeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Arbeiten mit dem Gerät:

Machen Sie sich mit allen Geräteilen und der richtigen Bedienung des Gerätes vertraut, bevor Sie mit der Arbeit beginnen. Stellen Sie safer, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäß Gebrauch kann zu schweren Verletzungen führen.

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

• Überprüfen Sie regelmäßige die Funktionstüchtigkeit und Universehrheit des Gerätes, um Gefahren für die Bediener zu vermeiden.
• Das Gerätarf nicht von Kindern verwendet werden. Ebenso ist Personen die Arbeit mit dem Gerät untersagt, die die Betriebsanweisungen nicht vollständig kennen. Gesetze und lokale Bestimmungen können ein Mindestalter für die Benutzung vorsehen.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah

rung und/oder mangels Wissen benutzt zu werden; es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Lassen Sie andere Personen nicht das Gerät oder das Verlängerungskabel berühren. Halten Sie das Gerät von Menschen, vor allem Kindern, und Haustieren fern.
• Achten Sie auf Kinder, Haustiere, offene Fenster, usw. Das geblasene Material kann in ihre Richtung geschleudert werden. Unterbrechen Sie die Arbeit, wenn diese sich in der Nähe aufhalten. Halten Sie einen Sicherheitsabstand von 5 m um sich herum ein.
• Schalten Sie das Gerät nicht ein, wenn es umgekehrt gehalten wird oder sich nicht in Arbeitsposition befindet.
• Richten Sie das Gerät während des Betriebs nicht auf offene Personen, insbesondere den Luftstrahl nicht auf Augen und Ohren.
• Machen Sie sich mit Ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden konnen.
• Achten Sie bei der Arbeit auf einen sicheren Stand, insbesondere an Hangen. Halten Sie das Gerät immer mit beiden Händen fest und arbeiten Sie nur mit korrekt eingestellt Tragegurt.
• Inspizieren Sie die zu reinigende Flächesorgfältig und beseitigen Sie alle Drahte, Steine, Dosen und sonstige Fremdkörper.

Die persönlichen Schutzausrüstungen schützen ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes:

Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe,

Schutzbrille und einen Gehorschutz. Benutz-zen Sie das Gerät nicht, wenn Sie barfu-gehen oder offene Sandalen tragen. Tragen Sie einen Atemschutz, um sich vor Staub zu schützen.

• Tragen Sie keine Kleidung oder Schmuck, die am Lufteingang angesaugt werden konnten. Tragen Sie bei langem Haar eine schützende Kopfbedeckung.
• Halten Sie Finger und Fuß von der Ansaugrohröffnung und dem Flügelrad fern. Es besteht Verletzungsgefahr.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Bewegen Sie sich langsam, rennen Sie nicht.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei Tageslicht oder gutter künstlicher Beleuchtung.
• Arbeitsen Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Prufen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung und des Schalters.
• Verwenden Sie das Gerät nur, wenn es vollständig montiert ist.
• Verwenden Sie das Gerät in der Betriebsart Ansaugen nur, wenn der Fangsack angebracht ist.
• Saugen Sie keine brennenden, gluhenden oder rauchenden Materialien (z.B. Zigaretten, Glut etc.), Dämpfe oder leicht entzündliche, giftinge oder explosive Stoffe an.
• Benutzen sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden.
• Ziehen Sie den Stecker aus der Steckdose: - wenn Sie das Gerät nicht benutzen, es transportieren oder es unbeaufsichtigt

lassen;

• wenn Sie das Gerät kontrollieren, es rei-nigen oder Blockierungen entfern;
• wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln;
• wenn das Strom- oder Verlängerungskabel beschädigt ist;

• nach dem Kontakt mit Fremdkörpersn oder bei abnormaler Vibration.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dessen, Sie besitzen hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführrt werden.

• Tragen Sie das Gerät nicht am Kabel. Benutzten Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kannten.
• Benutzen Sie das Gerät nicht in geschlossenen oder schlecht belufteten Räumen.
• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gassen. Bei Nichtbeachtung besteht Brand-oder Explosionsgefahr.
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
  Behandeln Sie Ihr Gerät mit Sorgfalt. Reinigen Sie regelmäßig die Luftungsschlitze und befolgen Sie die Wartungsvorschriften.

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
  SchlieBen Sie das Gerät nach Mänglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.
• Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlänge

rungskabel auf Schaden und Alterung. Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metalläune, -pfosten).

Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeichnet sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 1,0mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
- Halten Sie das Kabel vom Arbeitsbereich fern und führen Sie es grundsätzlich hinter der Bedienungsperson.
- Verwenden sie für die Anbringung des Verlägerungskabels die darauf vorgesehene Zugentlastung.
- Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen)dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung des Netzkabels sofort den Stecker aus der Steckdose. Berühren Sie auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.
- Wenn die Anschlussleitung these Gerätes beschädigt wird, muss Sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person durch eine besondere Anschlussleitung ersetzt werden, um Gefährdungen zu vermeiden
- Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lasst. Beschädigte Schalter mussen bei einer Kundendienstwerkstatt ersetzt werden.
- Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die sie nicht bestimmt sind.

Verwendungszweck

Das Gerät ist nur für das Ansaugen und Herausblasen von dürrem Blattwerk im privaten Haus- und Hobbygarten bestimmt. jeder andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerätarf nicht in Bereichen mit gesundheitsgeführenden Stäuben oder als Nassauer verwendet werden.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Funktionsbeschreibung

Der Laubsauger besitzt ein Blattansaugewerk bzw. ein Geblase für die Funktionen Ansagen und Blasen. In der Betriebsart Ansagen wird das angesaugte Laub zur Volumverringerung zerkleinert und im Fangsack gesammelt. In der Betriebsart Blasen{lsst sich das Laub schnell zusammenblasen oder aus schwer zugänglichen Orten weglasen.

Zur leichteren Führung des Blas-/Saugrohres am Boden dienen die Führungsrolten am unteren Ende des Rohres.

Zum Schutz des Bedienersarf das Gerät nur mit komplett Herausgezogenem und verschraubtem Saug-/Blasrohr betrieben werden. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung.

Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

Allgemeine Beschreibung

Übersicht

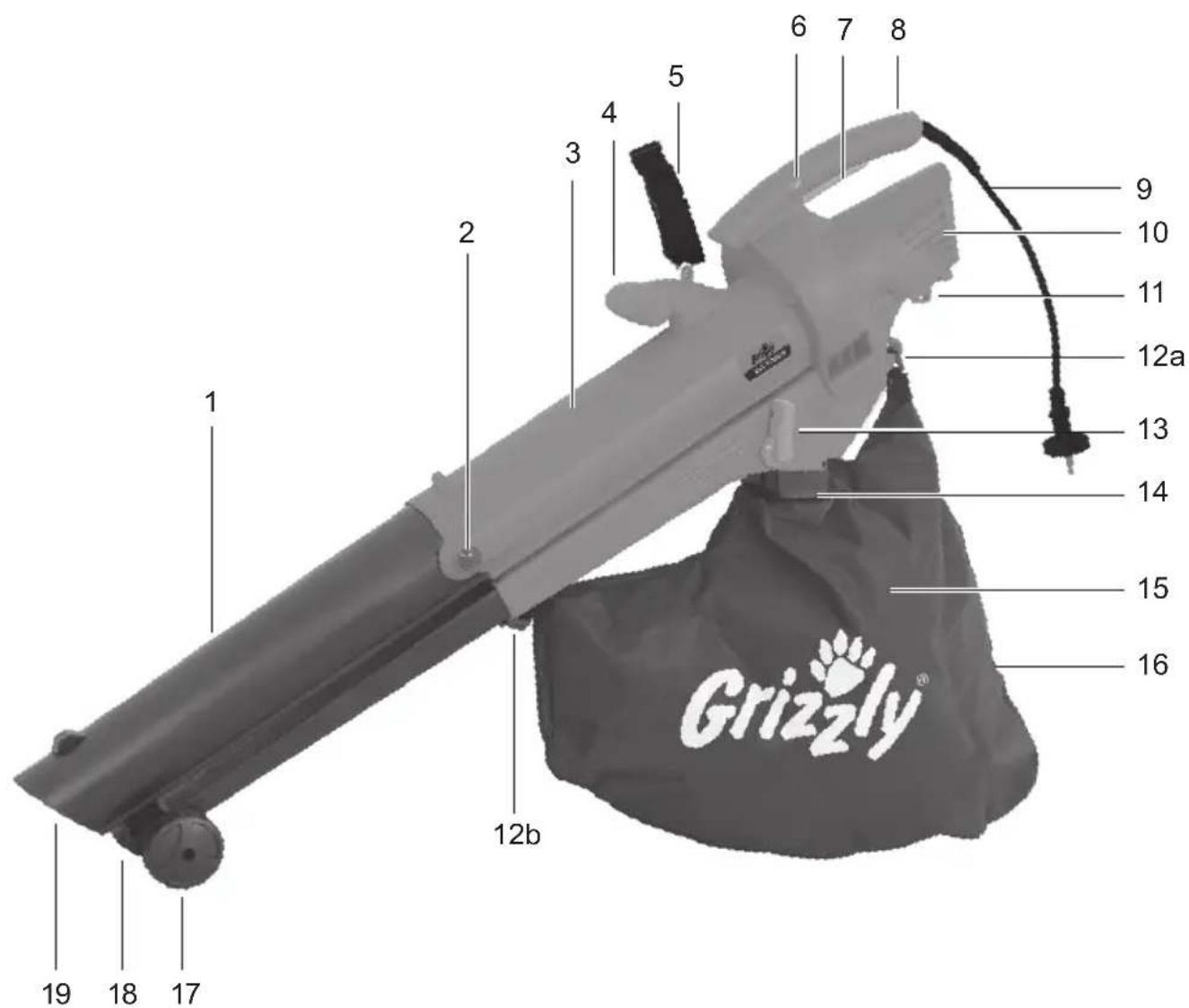

Bild 1

1 Herausziehbares Blas-/Saugrohr
2 Kunststoffabdeckung mit Rohr-Befestigungsschraube (nicht sightbar)
3 Motorteil
4Zusatzgriff
5 Tragegurt
6 Flussregler
7 Ein-/Ausschalter
8 Gehäusegriff
9 Netzkabel

10 Luftungsöffnungen
11 Kabelhalter
12a+12b Fangsack-Schlaufen
13 Betriebsarten-Wahlschalter
14 Halterahmen für Fangsack
15 Fangsack
16 Reifverschluss zum Entleeren
17 Führungsrolten
18 Geblaseöffnung
19 Ansaugöffnung

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.
Verwenden Sie nur Originalteile.

Auspacken

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

Motorteil mit herausziehbarem Blas-/Saug2. rohr und Tragegurt
- Fangsack mit Halterahmen
Zubehör für die Rohrbefestigung

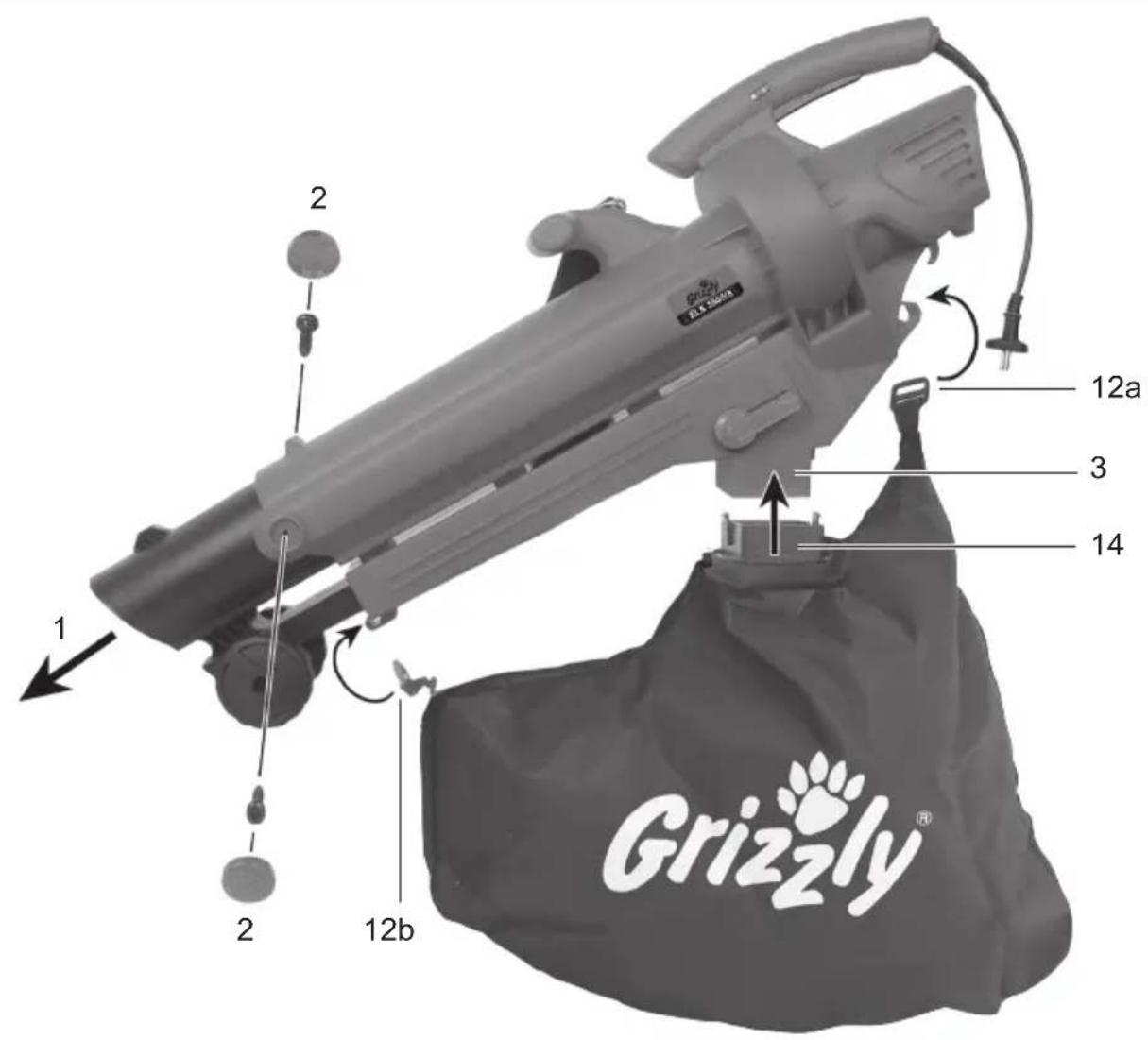

Montieren (Bild 2)

Betreiben Sie das Gerät nur, wenn das Rohr komplett Herausgezogen sowie verschraubt ist und Fangsack und Tragegurt montiert sind.

Blas-/Saugrohr Herausziehen

1. Ziehen Sie das Blas-/Saugrohr (1) komplett Heraus.

2. Befestigen Sie das Rohr mit den beiden beiliegenden Kreuzschlitzschrauben und setzen Sie die Kunststoffabdeckungen (2) auf.

Fangsack montieren

1. Setzen Sie den Halterahmen (14) so auf die Öffnung am Motorteil (3) auf, dass die

Bild 2

Schnappverschlüsse seitlich hörbar einrasten. Der Fangsack muss hierbei in Richtung des Blas-/Saugrohres zeigen.

1. Befestigen Sie die beiden Schlaufen des Fangsacks (12a+12b) am Motorteil des Gerätes.

Bedienung

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandchuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät Funktionstüchtig ist. Vergewissern Sie sich, dass der Fangsack und das Rohr richtig montiert sind und der Tragegurt korrekt für die Arbeit eingestellt ist. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Achten Sie daraufuf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschrankt oder verboten sein.

Nach dem Ausschalten des Gerätes dreht sich das Flügelrad noch eine Zeit weiter. Verletzungsgefahr durch sich drehendes Werkzeug.

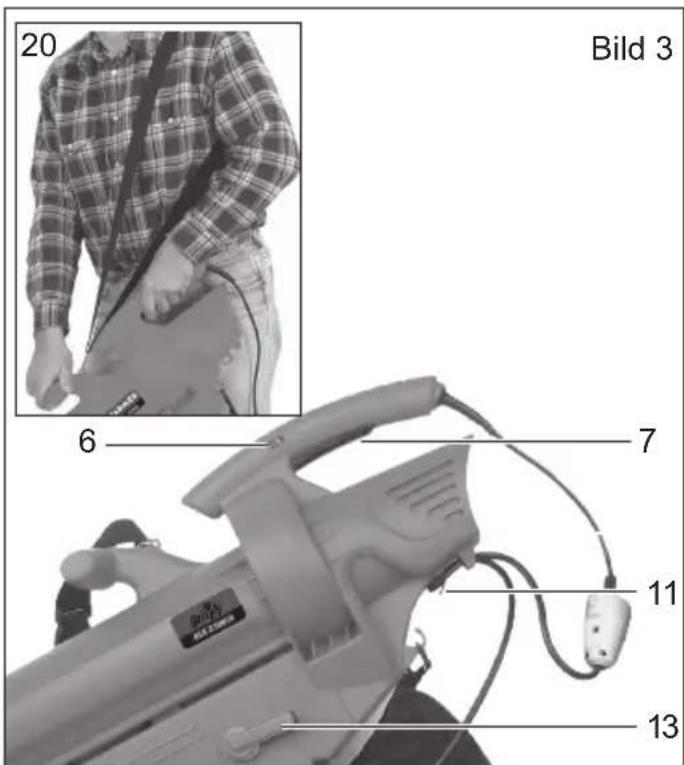

Inbetriebnahme (Bild 3)

Achten Sie vor dem Einsatzen darauf, dass das Gerät keine Gegenstände berührt. Achten Sie auf einen sicheren Stand.

1. Formen Sie aus dem Ende des Verlänge

rungskabels eine Schlaufe und befestigen Sie diese am Kabelhalter (11). Durch die Zugentlastung wird ein unbeabsichtigtes Lösener elektrischen Steckverbindung vermieden.

1. Schlieben Sie das Gerät an die Netzspannung an.
2. Legen Sie den Tragegurt um und stellen Sie ihn auf die optimale Länge ein. Halten Sie das Gerät mit einer Hand am Gehäusegriff und mit der anderen am Zusammengriff (20).
3. Zur Wahl der Betriebsart drehen Sie den Betriebs arten-Wahlschalter (13) auf das gewünschte Symbol:

Betriebsart Ansaugen

Betriebsart Blasen

Vor dem Wechsel der Betriebsart muss das Gerät unbedingt ausgeschaltet werden.

1. Zum Einsatz drücken Sie den Ein-/Ausschalter (7).
   Zum Ausschalten halten Sie den Ein-/Ausschalter (7) los.

1. Mit dem Flussregler (6) stellen Sie die optimaLe Saug- und Blasstärke ein MIN: minimale Stärke MAX: maximale Stärke

Arbeiten Sie stets mit niedrigstmöglicher Motordrehzahl.

Arbeiten mit dem Gerät

Das Gerätarf nur auf folgende zwei Arten verwendet werden: Als Ansaugewerk zum Ansagen von durrem, trockenen Blattwerk, als Geblase zum Anhäufen von durrem Blattwerk oder zum Wegblasen aus schwer zugänglichen Stellen (z. B. unter PKWs). Als Ansaugwerk fungiert es auch als Häcksler. Die trockenen Blätter werden zerkleinert, ihr Volumen verringgert und für eine eventuelle Kompostierung vorbereitet. Jede andere als die oben beschrieben Venwendungen kann zu Schäden an der Maschine führen und eine Gefahr für den Benutzer darstellen.

Achten Sie beim Arbeiten darauf, nicht mit dem Gerät gegen harte Gegenstände zu stößen, die Schäden verursachen konnen. Saugen Sie keine Festkörper wie Steine, dicke Äste oder Astabschnitte, Tannenzapfen oder ähnliches an, da diese das Gerät, insbe sondere das Häckselwerk, beschädigen konnten. Reparaturen dieser Art unterliegen nicht der Garantie.

Schalten Sie das Gerät aus undziehen Sie sofort den Netzstecker bei Blockieren des Flügelrades und wenn das Kabel beschädigt oder verwickelt ist. Es besteht Verletzungsgefahr.

Betriebsart Ansaugen:

• Stellen Sie den Betriebsart-Wahlschalter auf das Symbol (siehe Inbetriebnahme). Prufen Sie, ob der Fangsack korrekt montiert ist.

Stoppt das Gerät während der Bedienung plötzlich und saugt nicht, so ist essofar auszuschalten. Ziehen Sie den Netzstecker und überzeugen Sie sich davon, dass kein Material zwischen Schredder-Flügelrad und Gehäuse eingeklemmt ist. Führten Sie die Arbeiten wie unter Kapitel „Reinigung und Wartung“ beschreiben aus. Startet das Gerät danach nicht, so wenden Sie sich an ihre Service-Stelle.

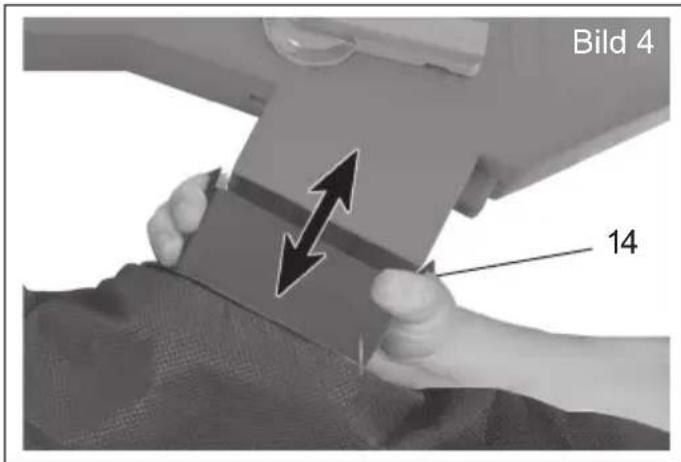

Fangsack entleeren (Bild 4):

Bei vollem Fangsack vermindert sich das Saugvermögen erheblich. Wenn der Beutel voll ist oder die Saugleistung des Gerätes nachlasst, muss der Fangsack geleert werden.

Schalten Sie das Gerät aus undziehen Sie vor dem Entleeren des Fangsacks den Netzstecker.

1. Warten Sie, bis das Flügelrad stillsteht.
2. Um den Fangsack zu entfern, hängen Sie die Schlaufen (siehe Bild 1, Nr. 12a+b) aus und drücken Sie die beiden freihtlichen Schnappverschlüsse am Halterahmen (14)

nachinnen.

1. Öffnen Sie den Reißverschluss am Fangsack (siehe Bild 1, Nr. 16) und entleeren Sieihn vollständig.
2. Montieren Sie den entleerten Fangsack wieder (siehe auch Montageanleitung).

Um den Fangsack nicht unnötig zu verschreiben, vermeiden Sie es,ihn während der Arbeit über den Boden zuschleifen.

Kompostierbares Material gehört nicht in den Hausmüll!

Betriebsart Blasen:

• Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol (siehe Inbetriebnahme).
• Ein optimales Ergebnis beim Einsatz des Gebläses erhalten Sie mit einem Abstand zum Boden von 5 - 10 cm.
• Beginnen Sie die Arbeit mit der hochsten Blasleistung, um die herumliegenden Blätter rasch zu sammeln. Eine niedrigere Blasleistung wahren Sie, um den zuvor zusammengetragenen Laubhaufen zu verdichten.
• Losen Sie vor dem Blasen am Boden anhaftende Blätter mit einem Besen oder Rechen.
• Feuchten Sie sehr trockenes Laub vor dem Blasen an, damit kein Staub aufgewirbelt wird.
• Die Führungsrolten am Rohrende dieren zur Arbeitserleichterung auf ebenen Flächen.

Richten Sie den Luftstrahl von sich weg. Achten Sie darauf, keine schweeren Gegenstände aufzuwirbeln und so jemanden zu verletzen oder etwas zu beschädigen.

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundenstelle durchführren. Verwenden Sie nur Originalteile.

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus. Überprüfen Sie regelmäßig den Fangsack auf Verschleiß oder Beschädigung.

Führer Sie folgende Wartungs- und Reinigungsrarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlüssige Nutzung gewährleistet.

Reinigung

Reinigen Sie das Gerät jeweils sofort nach der Arbeit, da sich sonst Schmutz mit Blattresten verhärte und festsetzt und möglicherweise nicht mehr zu entfern ist, ohne das Motorghäuse zu demonieren. Solche Reinigungsrarbeiten unterliegen nicht der Garantie.

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie konnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.

• Reinigen Sie das Gerätegehäuse, das Blas-/Saugrohr und die Lüftungsschlitze regelmäßig mit einer weichen Bürste oder einem Tuch. Reinigen Sie das Gerät niemals unter fließendem Wasser.

D

• Nehmen Sie nach Beenden der Arbeit den Fangsack ab, stulpenihn um und bürstenihn gründlich aus. So vermeiden Sie das Entstehen von Schimmel und unangenehmen Gerüchen.
• Befreien Sie den Auslassbereich von etwaigen geschredderten Resten.

Verstopfungen beseitigen

Laub und frische Pfl anzenabschnittte konnen ggf. das Gerät verstopfen.

Auslassbereich reinigen:

1. Entfernen Sie den Fangsack.
2. Reinigen Sie den äußeren Auslassbereich am Gerät.
3. Stellen Sie den Betriebs-Wahlschalter auf das Symbol Ansaugen.
4. Entfernen Sie Schmutzrückstände im inneren Auslassbereich mit einer Flaschenbürste o.a. Entfernen Sie sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.

Blas-/Saugrohr und Flugelrad reinigen:

1. Reinigen Sie das Innere des Blas-/Saugrohres.
2. Heben Sie die beiden Schutzabdeckungen mit einem Schraubendreher vorsichtig ab und entfern den Sie die Kreuzschlitzschrauben (siehe Bild 1, Nr. 2).
3. Schieben Sie das Blas-/Saugrohr in das Motorteil.
4. Entfernen Sie Schmutzrückstände am Flügelrad vorsichtig mit einer Flaschenbürste o.a. und sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.
5. Überprüfen Sie, ob das Flügelrad sich leicht drehen{lsst und in einwandfreiem Zustand ist.Lassen Sie ein defectes Flügelrad von einer ermächtigten Kundendienstelle ersetzen.
6. Ziehen Sie das Blas-/Saugrohr wieder heraus und verschrauben es.

Fangsack auswechseln

Wechseln Sie einen defekten Fangsack aus. Verwenden Sie nur einen Original-Fangsack (siehe Kapitel „Ersatzteile”), sonst erlischt der Garantieanspruch.

Aufbewahrung

Lagern Sie das Gerät an einem trockenen, frostsicheren Ort, der für Kinder unzuganglich ist.
- Setzen Sie das Gerät nicht dem direkten Sonnenlicht aus, sondern lagern Sie es im Dunkeln oder Halbdunkeln.
- Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden können.
- Reinigen Sie das Gerät am Saisonende und zum Überwintern gründlich. Reinigen Sie den Fangsack, indem Sieihn abnehmer, entleeren und mit handwarmem Wasser und Neutraleife waschen. Bringen Sie den getrockneten Beutel wieder an.
- Zurplatzsparen den Lagerung kann das Blas-/Saugrohr in das Motorteil geschoven werden. Heben Sie hierzu die beiden Schutzabdeckungen mit einem Schraubendreher vorsichtig ab und entfern den Sie die Kreuzschlitzschrauben (siehe Bild 1, Nr. 2).

Entsorgung/Umweltschutz

Fuhren Sie Gerat, Zubehor und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu ihren Handler.

Garantie

Für these Gerät leisten wir 24 Monate Garantie. These Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Garantie. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu Flügelrad, Fangsack und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zugrückzuführen sind.

Voraussetzung für Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Anwendung, Reinigung und Wartung eingehalten wurden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.

Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Handler zurückgegeben wird.

Sie können Reparaturen, die nicht der Gar- tantie unterliegen, gegen Berechnung von unserem Service-Center durchfuhren halten. Unser Service-Center erstellt Ihnen bereits ein- nen Kostenvoranschlag.

Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:

Bitte liefern Sie Ihr Gerät im Reklamations-oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

Versichert Sie sichittevor dem Versand, dass das Gerat nicht als „Sperrgut“eingestuft wird. Das konnte der Fall sein, wenn

die Verpackung nicht ausreichend ist oder wenn das Gerät nur mit Packpapier umwickelt eingeschiedt wird.

Eine Entsorgung Ihres Gerätes führen wir kostenlos durch.

Technische Daten

Laubsauger ELS 2500/8

Nenneingangsspannung 230V\~,50 Hz Schutzklasse

Motorleistung, max. 2500 W

Effektive Motorleistung 1000 W

Luftaustrittsgeschwindigkeit, max. ...270 km/h
Luftleistung, max. 13 m³/min

Inhalt Fangsack 451

Häckselleistung, max. max.10:1

Gewicht 3,8 kg

Garantierer Schalleistungspegel ... 102 dB (A)

Schalldruckpegel 87 dB (A)

Vibration 3,95 m/s2

Lärm- und Vibrationswerte wurden entspruchend den in der Konformitätserklung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen konnen im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedi-nungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedi-nungsanleitung gestellt werden, konnen dahern nicht geltend gemacht werden.

Fehlersuche

Problem Mögliche Ursache	Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Kabel, Leitung, Ste-cker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defect	Reparatur durch Kundendienst
	Kohlebürsten abgenutzt
	Motor defect
Gerät arbeitet mit Unterbre-chungen	Stromkabel beschädigt Kabe	überprüfen, ggf. wechseln
	Internet Wackelkontakt	Reparatur durch Kundendienst
	Ein-/Ausschalter defect
Geringe oder fehlende Saugleistung	Fangsack ist voll Fangsack leeren
	Fangsack ist verschmutzt Faagsack reinigen
	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Ansaugen stellen
	Gerät ist verstopft oder durch Fremdkörper blockiert	Verstopfungen oder Blockierungen beseitigen (s. Kapitel Reinigung und Wartung)
Geringe oder fehlende Blas-leitung	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Blasen stellen
	Flussregler in falscher Position	Flussregler hochdrehen
Flügelrad bewegt sich nicht	Fremdkörper blockiert Flü- gelrad	Blockierung beseitigen (s. Kapitel Reinigung und Wartung)

Ersatzteile

Ersatzteile können Sie direkt über Ihr Service-Center bestellen.

Zubehör-Bestellnummern:

72421200

Fangsack

mit

Halterung

72421206 Tragegurt

Geben Sie für alle weiteren Ersatzteile bei der Bestellung unbedingt den Maschinotyp und die Teilenummer in der Explosionszeichnung an.

Table des matieres

Technische gegevens 38

MAX: maximale sterkte

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Georgenhauer Str. 1

64409 Messel

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.grizzly-gmbh.de

ITSw bv BE

Antwoordnummer 2

2030 Antwerpen

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Garden Italia SPA

Via Zaccarini, 8
