Merk	Sony
Model	CDX-G1202U
Producttype	Autoradio met cd-speler, FM/MW/LW-tuner, USB-poort en AUX-ingang
Afmetingen (l × h × d)	Ongeveer 178 mm × 50 mm × 177 mm
Gewicht	Ongeveer 1,2 kg
Voeding	Accu 12 V DC (negatieve massa)
Nominaal stroomverbruik	10 A
Maximaal uitgangsvermogen	55 W × 4 (bij 4 Ω)
Luidsprekerimpedantie	4 Ω – 8 Ω
Afspeelbare audioformaten	CD-DA, MP3, WMA, FLAC (via USB)
Connectiviteit	USB-poort (voor), AUX-ingang (3,5 mm mini-jack), antenne, stuurwielbediening (draad)
Radio FM	87,5 – 108,0 MHz (Europa) / FM1/FM2 87,5–108 MHz, FM3 65–74 MHz (Rusland)
Radio MW/LW	MW 531 – 1602 kHz, LW 153 – 279 kHz
RDS-functies	AF, TA, PTY, CT, regionaal
Equalizer	10-band (EQ10) met 10 presets + custom
Extra Bass-functie	Bassversterking (1, 2 of UIT)
Frontpaneel	Uitneembaar diefstalbeveiligd met alarm
Weergave-instellingen	Helderheid, automatische dimmer, scrollen
Uitgangen	Voor/achter luidsprekers, subwoofer, antenne/versterkerbediening
Firmware-update	Via USB
Onderhoud en reiniging	Reinig de connectoren van het frontpaneel met een wattenstaafje; gebruik geen oplosmiddelen
Veiligheid	Ontgrendelingsalarm, hardware reset
Reserveonderdelen / repareerbaarheid	Uitneembaar frontpaneel, vervangbare zekering; optionele bekabelde afstandsbediening

Veelgestelde vragen - CDXG1202U SONY

Hoe schakel ik de demomodus (DEMO) uit?

Druk op MENU, draai aan de knop om GENERAL te selecteren, daarna SET DEMO, en kies SET DEMO-OFF. Bevestig door twee keer op Terug te drukken.

Wat te doen als het frontpaneel niet vastklikt?

Controleer of de connectoren schoon zijn. Maak ze indien nodig schoon met een wattenstaafje. Zorg ervoor dat u het frontpaneel correct uitlijnt en aandrukt tot het vastklikt.

Hoe stel ik de klok in?

Druk op MENU, selecteer GENERAL en daarna SET CLOCK-ADJ. Gebruik de knop om de uren en minuten in te stellen en navigeer met SEEK +/–. Druk op MENU om te bevestigen.

Waarom ontvangt de radio geen FM-zenders?

Controleer de aansluiting van de antenne. Als u de FM3-band (65–74 MHz) gebruikt, zorg er dan voor dat de regio is ingesteld op RUSSIA in het menu AREA. Schakel anders over naar FM1 of FM2.

Hoe sla ik een radiostation op?

Stem af op de gewenste zender en houd vervolgens een cijfertoets (1 tot 6) ingedrukt tot MEM verschijnt. Voor automatisch opslaan gebruikt u de functie BTM in het menu GENERAL.

Het scherm blijft zwart of gaat niet aan, wat te doen?

Controleer of het contact in de ACC-stand staat. Houd de toets OFF ingedrukt tot het scherm verschijnt. Als het probleem aanhoudt, reinig dan de connectoren of reset het apparaat (druk 2 seconden op DSPL + Terug/MODE).

Kan ik audiobestanden van een USB-stick afspelen?

Ja, sluit een USB-apparaat aan op de voorpoort. Het apparaat speelt MP3-, WMA- en FLAC-bestanden af. Stel indien nodig de USB-modus in (ANDROID of MSC/MTP) in het menu GENERAL.

Hoe sluit ik een subwoofer aan?

Gebruik de SUB-uitgang op de kabelboom (RCA-kabel of achterluidspreker). Stel het niveau, de fase en de kantelfrequentie in het menu SOUND → S.WOOFER in.

Het geluid hapert tijdens het afspelen van een cd, wat te doen?

Reinig de schijf met een zachte doek van het midden naar de buitenkant. Controleer of deze niet bekrast is. Vermijd niet-standaard gevormde schijven of schijven met labels.

Hoe reset ik het apparaat?

Druk tegelijkertijd meer dan 2 seconden op DSPL en Terug/MODE. Let op: hierdoor worden de klok en opgeslagen zenders gewist.

GEBRUIKSAANWIJZING CDXG1202U SONY

Raadpleeg pagina 22 voor meer informatie over de aansluiting/installatie.

Длг OTMeHbI DeMOHcTpaCn HaДиCnJIe (peKIM DEMO) cm. cTp. 11.

HCTpyKuIN NO yCTaHOBKe/NoDKJIIOeHNIO CM. Ha cTp. 24.

IIO6 BiIMInTu DEMOHcTpauiHn ekpan (DEMO), IINB. cTOp. 11.

Ihctpykci 3 niKIOueHHBCTaHOBHeHHa CTOp.23.

Gebruiksaanwijzing NL

HCTpyKcnaI NO RU 3KcnpyaTaun

Voor uw eigen veiligheid moet u dit apparaat in het dashboard van de auto installereren, aangezien de achterkant ervanijdens het gebruik erg warm worden. Zie "Aansluiting/installatie" (pagina 22) voor meer informatie.

• Emissieduur: continu
• Laservermogen: minder dan 53,3 W (Deze uitgangswaarde is gemeten op een afstand van 200~mm van het lensoppervlak op het optische opnameblok met 7mm opening.)

Het naamplaatje met de werkspanning enz.
behindt zich onder aan de behuizing.

CE

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

http://www.compliance.sony.de/

Deze apparatuur is bedoeld om te worden gebruikt met de goedgekeurde softwareversie(s) die aangegeven zich in de EU-conformiteitsverklaring.

De software die geinstalleerd is op deze apparatuur werden gecontroleerd en beantwoordt aan de essentiele vereisten van Richtlijn 2014/53/EU.

Softwareversie:1_

U kunt de softwareversie in het firmwareinsteltem van het algemene instelmenu controleren.

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht�n

Voor EU-product conformiteit: Sony

Belgium, bijkantoor van Sony Europe

Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgie

Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere

Europese landen met afzonderlijke inzamelingssystemen)

Dit symbolism op het product, de batterij of op de verpakking wijst erop dat het product en de batterij, Niet als huishoudelijk afval behandeld mag worden.

Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor kwik (Hg) of lood (Pb) worden toegevoegd wonneer de batterijeer dan 0,0005 % kwik of 0,004 % lood bevat.

Door deze producten en batterijen op juiste wijze af te voeren, vermijdt u möglichke negatieve gevolgen voor mens en milieu die zouden+kunnenveroorzaakt worden in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen.

In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd serviceperoneel verrangen worden. Om ervoor te zorgen dat de batterij, het elektrisch en het elektronische apparaat op een juiste wijze za worden behandeld, dienen deze producten aan het eind van zijn levenscyclus overhandigd te worden aan het desbeteffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal.

Voor alle andere batterijen verwijzen we u\ aar het hoofdstuk over hoe de batterij\ veiliguit het product te verwijderen.

Overhandig de batterij aan het desbetreffende inzamelingspunt voor de recyclage van batterijen.

Voor meer details in verband met het recycleren van dit product of batterij, kan u contact opnemen met de gemeentelijk instanties, de organiseatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij heb gekocht.

Waarschuwing als het contactslot van de auto geen ACC-positie heeft

Zorg ervoor dat de AUTO OFF-functie ingesteld is (page 11). Hiermee worden het apparaat na de ingestelde tijdsduur automatisch volledig uitgeschakeld nadat u het apparaat hebt uitgeschakeld. Zo voorkomt u dat de accu leegraakt. Als u de AUTO OFF-functie Niet instelt, houd dan steeds OFF ingedrukt tot het scherm verdwijnt, wonneer u het contact uitzet.

Disclaimer betreffende diensten aangeboden door derden

Diensten die aangeboden worden doorderden können gewijzigd, opgeschort ofbeindigd worden zonder voorafgaande kennisgeving. Sony draagt geen enkeleverantwoordelijkheid voor dergelijk situations.

Inhoudsopgave

Onderdelen en bedieningselementen. 4

Aandeslag

Het voorpaneel verwijderen 5

De unit resetten 5

De klok instellen. 6

Een USB-apparaat aansluiten 6

Eenanderdraagbaaraudiotoestel aansluiten 6

Luisteren maar de radio

Luisteren naar de radio 7

Radio Data System (RDS) gebruiken 7

Afspelen

Eendiscafspelen 9

Een USB-apparaat afspelen 9

Tracks zoeken en aftspelen 9

Installingen

De DEMO-stand annuleren 10

Algemene bediening voor instellenen 10

Algemene instellingen (GENERAL) 11

Geluidsinstallingen (SOUND) 12

Display-installingen (DISPLAY) 13

Aanvullende informatatie

De firmware updater. 14

Voorzorgsmaatregelen 14

Onderhoud 15

Aansluiting/installatie

Opgelet 22

Lijst met onderdelen voor de installment 22

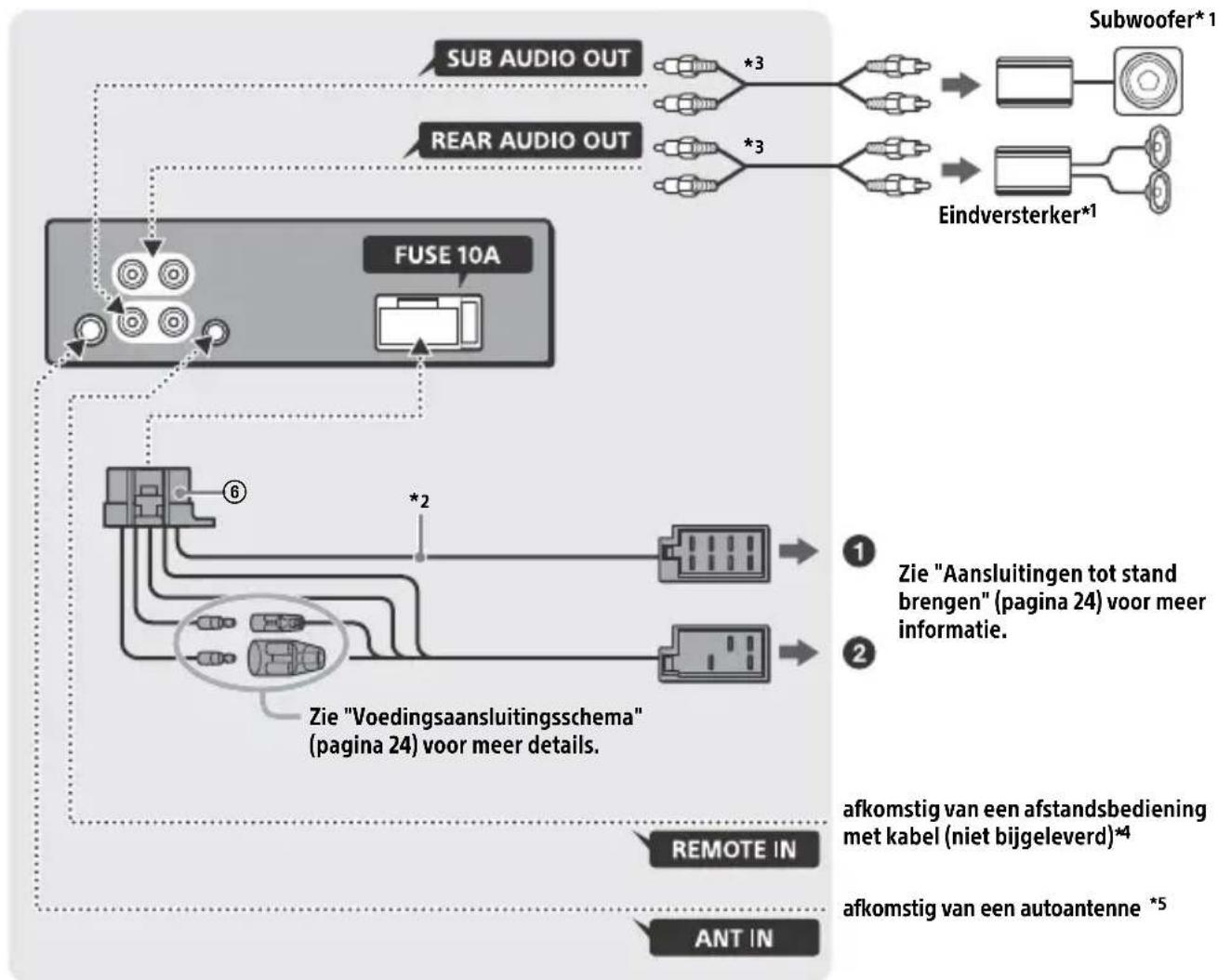

Aansluiting 23

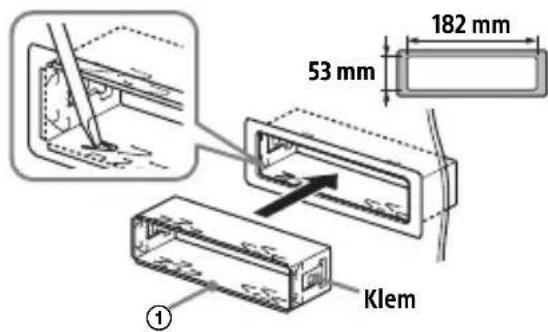

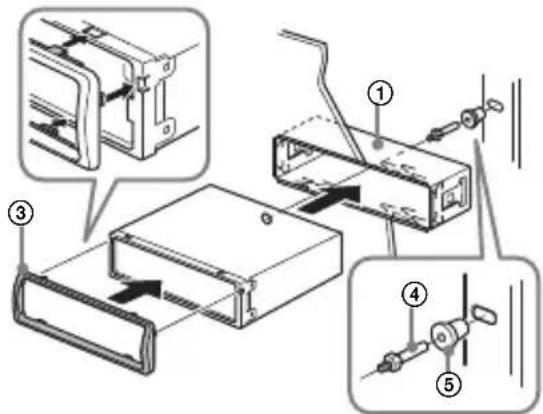

Installatie 25

Onderdelen en bedieningselementen

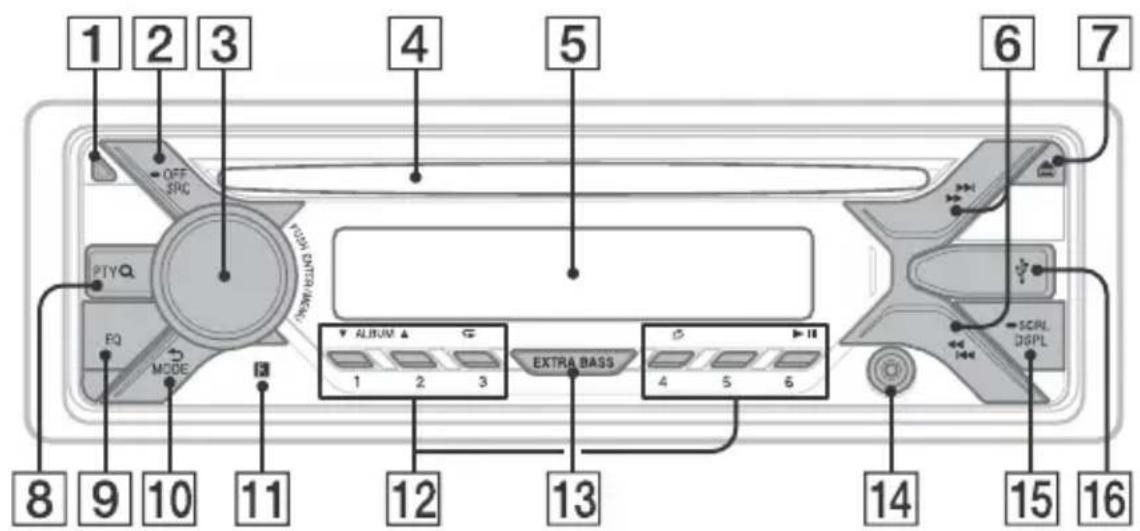

Hoofdapparaat

1 Toets om het voorpaneel los te make
SRC(bron)

De unit inschakelen.

Een andere bron kiezen.

OFF

Houd 1 seconde ingedrukt als u de bron wilt uitschakelen en de klok wilt weergeven.

Houd langer dan 2 seconden ingedrukt als u het apparaat en het scherm wilt uitschakelen.

3 Regelknop

Draai aan deze knop om het volume te regelen.

PUSH ENTER

Voer het geseleeteerde item in.

MENU

Opent het instellingenmenu.

I /I (vorige/volgende)
/ (terugspoelen/ vooruitspoelen)

7 (discuitwerpen)
8 PTY (programmatype)

Q (bladeren) (pagina 10)
Hiermee kunt uijdens het afspelen de bladerstand activeren.
(Niet beschikbaar wanner een USBtoestel in AndroidTM-stand is aangesloten.)
EQ (equalizer)
Selecteer een equalizercurve.
10 terug)
Hiermee keert u terug maar het vorige scherm.
MODE (pagea 7)
11 Ontvanger voor de afstandsbediening

Cijfertoetsen (1 tot 6)

Hiermee kunt u opgeslagen radiozenders ontvangen. Houd ingedrukt om zenders op te slaan.

ALBUM▼/▲

Hiermee kunt u een album op een audiotoestel overslaan. Houd ingedrukt om albums te blijven overslaan.

(Niet beschikbaar wonneer een USB-toestel in Android-stand is aangesloten.)

(herhalen)

(Niet beschikbaar wonneer een USB-toestel in Android-stand is aangesloten.)

(Swillekeurig)

(Niet beschikbaar wonneer een USB-toestel in Android-stand is aangesloten.)

II (afspelen/pauze)

13 EXTRA BASS

Versterkt de lage tonen synchroon met het volumeniveau. Druk als u deinstelling voor EXTRA BASS wilt wijzigen: [1], [2], [OFF].

14 AUX-ingang

15 DSPL(display)

Wijzig display-items.

SCRL (scrollen)

Houd ingedrukt als u een item over het display wilt latent scrollen.

16 USB-poort

Aandeslag

Het voorpaneel verwijderen

U kunt ter voorkoming van diefstal het voorpaneel van het apparaat verwijderen.

1 Houd OFF ① ingedrukt tot de unit wordt uitgeschakeld, druk op de toets en maak het voorpaneel los ② en trek het paneel maar u toe.

Waarschuwingstoon

Als u de contactschakelaar in de stand OFF zet+zonder dat u het Voorpaneel hebts verwijderd, klinkt gedurende enkele seconden de waarschuwingstoon. U hoog de waarschuwingstoon alleen als de ingebouwde versterker worden gebruikt.

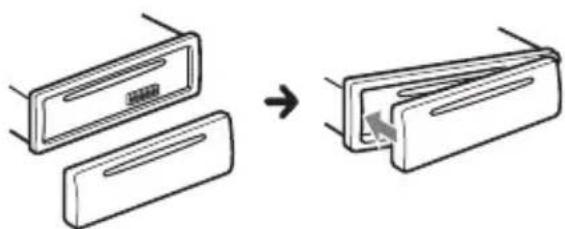

Het voorpaneel bevestigen

De unit resetten

Voordat u de unit voor het eerst gebruikt, na het verrangen van de accu of het wijzigen van de aansluitingen, moet u het apparaat resetten.

1 Houd DSPL en (terug)/MODE langer dan 2 seconden ingedrukt.

Opmerking

Reset u de unit, dan worden de kloinstelling en bepaalde opgeslagen gegevens gewist.

De geografische locatie instellen

Nadat u de unit hebt geset, verschijnt de instelling van de geografische locatie.

1 Druk op ENTER, verwijl [SET AREA]\ wordt weergegeven.

Weergegeven wordt welke geografische locatie is ingesteld.

2 Selecteer [EUROPE] of [RUSSIA] door de regelknop te draaien en er cervolgens op te drukken.

3 Draai de regelknop en selecteer [YES] of [NO] en druk er cervolgens op.

Wijzigt u de instelling van de geografische locatie, dan worden de unit geset, verrolgens worden de klok weergegeven.

Deze instelling kan worden geconfigureerd in het algemene installmentemenu (pagina 11).

De klok instellen

1 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en er verzolgens op te drukken.

2 Selecteer [SET CLOCK-ADJ] door de regelknop te draaien en druk er verwolgens op.

De aanduiding voor het uur gaat knipperen.

3 Stel de uren en minutes in door deregelknop te draaien.

Verplaats de digitale aanduiding door op SEEK + / - te drukken.

4 Druk op MENU na het instellen van de minutes.

Het instellen is voltooid en de klok begint te lopen.

De klok weergeven

Druk op DSPL.

Een USB-apparaataansluiten

1 Verlaag het volume op de unit.

2 Sluit het USB-apparaat aan op de unit.

Een ander draagbaar audiotoestel aansluten

1 Schakel het draagbare audiotoesteluit.
2 Verlaag het volume op de unit.
3 Sluit het draagbare audiotoestel met behulp van een verbindingskabel (niet bijgeleverd)* aan op de AUX-ingang (stereominiaansluiting) op de unit.

• Gebruik een rechte stekker.

4 Selecteer [AUX] door op SRC te drukken.

Het volumeniveau van het aangeslotentoestel afstemmen op andere brunnen

Start het afspelen op het draagbare audiotoestel bij een gemiddeld volume en stel uw gebruikelijke luistervolume in op de unit.

Druk op MENU en selecteer [SOUND] [SET AUX VOL] (pagea 13).

Luisteren maar de radio

Luisteren maar de radio

Om maar de radio te luisteren, drukt u op SRC om [TUNER] te selecteren.

1 Druk op MODE als u de band wilt wijzigen (FM1, FM2, FM3, MW of LW).
2 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en druk er cervolgens op.
3 Selecteer [SET BTM] door de regelknop te verdraien en druk er verwolgens op.

Het apparaat slaat de zenders in de volgorde van freqentie op onder de cijfertoetsen.

Afstemmen

1 Druk op MODE als u de band wilt wijzigen (FM1, FM2, FM3, MW of LW).
2 Stem af op de gewenste zender. Handmatig afstemmen

Houd SEEK + / - ingedrukt om ongeveer op de gewenste_freqie af te stemmen en druk verrolgens herhaaldelijk op SEEK + / - om fijn af te stemmen op de gewenste_freqie.

Automatisch afstemmen

Druk op SEEK + / -

Het zoeken stopt wanner een zender wordt ontvangen.

Handmatig opslaan

1 Als u de zender ontvangt die u wilt opslaan, houdt u een cijfertoets (1 tot 6) ingedrukt tot [MEM] worden weergegeben.

De opgeslagen zenders ontvangen

1 Selecteer de band en drukervolgens op een cijfertoets (1 tot 6).

Radio Data System (RDS) gebruiken

Alternative frequencies (AF) en verkeersinformatie (TA) instellen

AF stemt continu opniew af op de zender met het sterkste signaal in een netwerk, en TA biedt u de huidige verkeersinformatie of verkeersprogramma's (TP) wanner deze worden ontvangen.

1 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en druk er verrolgens op.
2 Selecteer [SET AF/TA] door de regelknop te draaien en druk er cervolgens op.
3 Selecteer [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] of [SET AF/TA-OFF] door de regelknop te draaien, en druk er verzolgens op.

RDS-zenders met de AF- en TAinstalling opslaan

U kurz RDS-zenders samen met een AF/TAinstalling voorprogrammeren. Stel AF/TA in en sla de zender verrolgens met BTM of handmatig op. Als u handmatig voorprogrammeert, kurz u ook nicht-RDS-zenders voorprogrammeren.

Noodberichten ontvangen

Als AF of TA is ingeschakeld, wordt de geselecteerde bron automatisch onderbroken door de noodberichten.

Het volumeniveau aanpassenijdens een verkeersbericht

Het niveau wordt los van het normale volumeniveau opgeslagen in het geheugen voor toekomstige verkeersinformatie.

Op een regionalaal programma afgestemd blijven (REGIONAL)

Wanneer de functies AF en REGIONAL ingeschakeld zich, schakelt het apparaat Niet over maar een andere regionale zender met een sterkere frequente. Verlaat u het ontvangstgebied van het regionale programme, stel danijdens FM-ontvangst [SET REG-OFF] in bij [GENERAL] (pagina 12). Deze functie werkt nicht in het Verenigd Koninkrijk en sommige andere gebieden.

Local Link-functie (alleen voor het Verenigd Koninkrijk)

Met deze functie=kunt u andere lokale
zenders in het gebied selecteren, ook als
deze Niet zich opgeslagen onder de
cijfertoetsen.
Drukijdens FM-ontvangst op een cijfertoets (1 tot 6) waaronder een lokale zender is opgeslagen.Druk binnen 5 seconden nogmaals op de cijfertoets van de lokale
zender.Herhaal dit tot de lokale zender
wordt ontvangen.

Programmatypes (PTY) selecteren

1 Houd PTY ingedrukt tijdens FMontvangst.
2 Draai de regelknop tot het gewenste programmatype worden weergegeven en druk er verrolgens op. Het apparaat begint te zoeken maar een zender die het geselecteerde programmatype uitzendt.

Programmatypen

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatieprogramma's), DRAMA (toneel), CULTURE (cultuur), SCIENCE (wetenschap), VARIOED (diversen), POP M (popmuziek), ROCK M (rockmuziek), EASY M (variete), LIGHT M (licht klassiek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weerberachten), FINANCE (finanziën), CHILDREN (kinderprogramma's), SOCIAL A (sociale zaken), RELIGION (religie), PHONE IN (inbelprogramma), TRAVEL (reizen), LEISURE (ontspanning), JAZZ (jazzmuziek), COUNTRY (countrymuziek), NATION M (nationale muziek), OLDIES (oldies), FOLK M (folkmuziek), DOCUMENT (documentaires)

De kloktijd instellen (CT)

Met de CT-gegevens van de RDS-uitzending wordt de klok ingesteld.

1 Stel [SET CT-ON] in bij [GENERAL] (pagina 11).

Afspelen

Eendiscafspelen

1 Plaats de CD (met het label omhoog).

Het afspelen start automatisch.

Een USB-apparaat afspelen

U kunt USB-apparaten* van het type AOA (Android Open Accessory) 2.0, MSC (Mass Storage Class) en MTP (Media Transfer Protocol) die geschikt zijn voor de USBstandaard gebruiken. Afhankelijk van het USB-toestel, kan op de unit de Androidstand of de MSC/MTP-stand worden geselecteerd.

Er zijn digitale mediaspelers of Androidsmartphones waarop de MTP-stand要去 worden ingesteld.

* bijv., een USB-flash-drive, een digitale mediaspeler, een Android-smarhtphone

Opmerkingen

• Ga waar de ondersteuningssite die op het hinterblad worden vermeld voor meer informatie over de compatibiliteit van het USB-apparaat.

• Smartphones waarop Android OS 4.1 of hoger is geinstalleerd, ondersteunen Android Open Accessory 2.0 (AOA 2.0). Maar er zijn smartphones die AOA 2.0 Niet volledig ondersteunen, zichs al is Android OS 4.1 of hoger geinstalleerd. Gaaar de ondersteuningssite die op het hinterblad worden vermeld voor meer informatie over de compatibilititeit van uw Androidsmartphone.

• Het afspelen van de volgende bestanden worden nicht ondersteund.
  MP3/WMA/FLAC:
  -Auteursrechtelijk beveiligde bestanden

• DRM-bestanden (Digital Rights Management -beheer van digitale rechten)
• Meerkanaalsaudiobestanden MP3/WMA:
• Bestanden die zonder gevevensverlies zijn gecomprimeerd (lossless)

Selecteer voordat een aansluiting tot stand brengt, de USB-stand (Android-stand of MSC/MTP-stand) afhankelijk van het USB-toestel (pageina 11).

1 Sluit een USB-apparaat aan op de USB-poort (pagea 6).

Het afspelen wordt gestart.

Als er al een toestel aangesloten is, drukt u om het afspelen ervan te starten op SRC om [USB] te selecteren.

2 Pas het volume op dit apparaat aan.

Het afspelen stoppen

Houd OFF gedurende 1 seconde ingedrukt.

Het toestel verwijderen

Stop het afspelen en verwijder het toestel.

Tracks zoeken en afspelen

Herhaaldelijk en willekeurig afspelen

Niet beschikbaar wonneer een USB-toestel in Android-stand is aangesloten.

1 Druktijdens het afspelen herhaaldelijk op (herhalen) of (willekeurig) om de gewenste weergavestand te selecteren.

Het duurt even voor het afspelen start in de geselecteerde weergavestand.

De beschikbare weergavestanden
verschillen afhankelijk van de geselecteerde geluidsbron.

Zoekenaar een track op naam (Quick-BrowZerTM)

Niet beschikbaar wonneer een USB-toestel in Android-stand is aangesloten.

1 Druktijdens het afspelen van CD of USB op (bladeren) zodat de lijst met Zoekategorieen worden weergegeven.

Druk, wanner de tracklijst worden weergegeven, herhaaldelijk op

(terug) zodate gewenste zoekategorie worden weergegeven.

• Drukijdens het afspelen via USB gedurende meer dan 2 seconden op (bladeren) enkeerrechtstreeksteringn het begin van de categorielijk.

2 Selecteer de Zoekategorie van uw keuze door de regelknop te draaien en bevestig deze door er op te drukken.
3 Herhaal stap 2 als u de gewenste track wilt zoeken.

Het afsplen worden gestart.

De Quick-BrowZer-stand verlaten Druk op (bladeren).

Zoeken door items over te slaan (Overspring-stand)

Niet beschikbaar wonneer een USB-toestel in Android-stand is aangesloten.

1 Druk op (6laderen).
2 Druk op SEEK+.
3 Verdraai de regelknop om het item te selecteren. De lijst worden doorbladerd in stappen van 10% van het totale aantal items in de lijst.
4 Druk op ENTER omtering te keren\ aar de Quick-BrowZer-stand.

Het geselesteerde item worden weergegeven.

5 Selecteer het item van uw keuze door de regelknop te verdraaien en er cervolgens op te drukken. Het afspelen worden gestart.

Installingen

De DEMO-stand annuleren

U kunt het demonstratieschem annuleren dat worden weergegeven wanner de bronuitgeschakeld is en de klok weergegeven wordt.

1 Druk op MENU, selecteer [GENERAL] door de regelknop te draaien en druk er verrolgens op.
2 Selecteer [SET DEMO] door de regelknop te verdraaien en druk er verwolgens op.
3 Selecteer [SET DEMO-OFF] door deregelknop te verdraaien en druk ervervolgens op. Het instellen is voltooid.
4 Druk twee keer op (terug).

Het display keertteringug waar de normale ontvangst-/weergavestand.

Algemene bediening voor instellenen

U kunt items instellen in de volgende instelcatsorieen:

Algemene instellingen (GENERAL), Geluidsinstallingen (SOUND), Displayinstallingen (DISPLAY)

1 Druk op MENU.
2 Selecteer de instellingencategory door de regelknop te draaien en er verwolgens op te drukken.

De items die ingesteld können worden, verschillen afhankelijk van de bron en instelleningen.

3 Selecteer de opties door de regelknop te draaien en druk er verwolgens op.

Terugkerenaar het vorige display Druk op terug).

Algemene installingen (GENERAL)

AREA

Geeft de geografische locatie op voor deze unit: [EUROPE], [RUSSIA].

Wijzigt u de actuèle instelling van de geografische locatie, dan wordt deze unit geset, verwolgens worden de klok weergegeben.

(Alleen beschikbaar wonneer de bronuitgeschakeld is en de klok weergegeven wordt.)

DEMO (demonstratie)

De demonstratie inschakelen: [ON], [OFF].

CLOCK-ADJ (klok aanpassen) (page 6)

CAUT ALM (waarschuwingstoon)

De waarschuwingstoon inschakelen: [ON], [OFF] (pagea 5).

(Alleen beschikbaar wanner de bronuitgeschakeld is en de klok weergegeven wordt.)

BEEP

De pieptoin schakelen: [ON], [OFF].

AUTO OFF

Automatisch uitschakelen na de gewensteijd wanneer de unit isuitgeschakeld: [ON] (30 minutes), [OFF].

STEERING

Registreert/reset de instelling van de stuurafstandsbediening.

(Beschikbaar wanner verbonden met behulp van de verbindingskabel (niet bijgeleverd).) (Alleen beschikbaar wanner de bron uitgeschakeld is en de klok weergegeven worden.)

STR CONTROL (stuurbeding)

Hiermee kunt u de invoerstand selecteren voor de aangesloten afstandsbediening.

Voorkom storingen door eraan te denken de invoerstand voor gebruik af te stemmen op de aangesloten afstandsbediening.

CUSTOM

Invoerstand voor de

Invoerstand voor de bekabelde afstandsbediening, exclusief de stuurafstandsbediening (automatisch geselecteerd wanner [RESET CUSTOM] wordenuitgevoerd).

EDIT CUSTOM

Registreert de functies (SOURCE, ATT, VOL + / - ,SEEK + / - ) in de stuurafstandsbediening:

1 Selecteer de functie die u aan de stuurafstandsbediening wilt toewijzen door de regelknop te draaien, en er verwolgens op te drukken.
Terwijl [REGISTER] knippert, houdt u de knop op de stuurafstandsbediening waaraan u de functie wilt toewijzen, ingedrukt. Wanner de registratie voltooid is, worden [REGISTERED] weergegeven.
Herhaal de stappen 1 en 2 voor het registreren van andere functies.

(Alleen beschikbaar wanner [STR CONTROL] is ingesteld op [CUSTOM].)

RESET CUSTOM

Voert een reset uit van de instelling van de stuurafstandsbediening: [YES], [NO]. (Alleen beschikbaar wanner [STR CONTROL] is ingesteld op [CUSTOM].)

Opmerkingen

• Terwijl u instellingen UITvoert, kan het apparaat alleen met de toetsen worden bediend. Parkeer voor uw verilgheid uw auto voor u deze instelling UITvoert.
• Als er zich tijdens de registratie een fout voordoet, blijft alle erder gereistreeinde informatatie behouden. Start de registratie opnieuw vanaf de functie waar de bout zich heeft voorgedaan.
• Deze functie is op sommige voertuigen möglichn Niet beschikbaar. Ga waar de ondersteuningssite die op het hinterblad worden vermeld voor meer informatie over de compatibilititeit van uw voertuig.

USB MODE

Wijzigt de USB-stand: [ANDROID], [MSC/MTP].

(Alleen beschikbaar wanner de USB-bron is geselecteerd.)

CT (kloktijd)

De CT-functie inschakelen: [ON], [OFF].

AF/TA (alternatieve frequencies/ verkeersinformatie)

Selecteert de另一种 alternative frequency (AF) en de instilling van de verkeersinformationatie (TA): [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF].

REGIONAL

De ontvangst beperken tot een specifieke regio: [ON], [OFF].

(Alleen beschikbaar wanner FM ontvangen worden.)

BTM (geheugen voor Beste afstemming) (pagina 7)

(Alleen beschikbaar wanneer de tuner is geselecteerd.)

FIRMWARE

(Alleen beschikbaar wanner de bronuitgeschakeld is en de klok weergegeven wordt.)

Controleert/actualiseert de firmwareversie. Gaaar de ondersteuningssite die op het awhiled worden vermeld voor meer informatie.

FW VERSION (firmwareversie)

Toont de actuèle firmwareversie.

FW UPDATE (firmware-update)

Start het update-proces voor de firmware: [YES], [NO].

Het updater van de firmware neemt enkele Minutes in beslag. Zet Nietijdens het updater het contract in de positie OFF, en neem ook Niet het USB-toestel los.

Geluidsinstallingen (SOUND)

EQ10 PRESET

Selecteert een equalizercurve uit 10 equalizercurves of schakelt de functie uit: [OFF], [R&B], [ROCK], [POP], [HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL], [COUNTRY], [KARAOKE]*, [CUSTOM]. Voor iedere bron kan de instelling van de equalizercurve in het geheugen worden opgeslagen.

• [KARAOKE] beperkt het vocale geluid maar dit kan Niet geheel worden verwijderd bij het afspelen. Ook worden gebruik van een microfoon Niet ondersteund.

EQ10 CUSTOM

Hiermee(Int) [CUSTOM] instellen voor EQ10.

Stelt de equalizercurve in: [BAND1] 32 Hz,

[BAND2] 63 Hz, [BAND3] 125 Hz, [BAND4]

Het volume kan worden aangepast in stappen van 1 dB, van -6 dB tot +6 dB.

BALANCE

De geluidsbalans aanpassen: [RIGHT-15] - [CENTER] - [LEFT-15].

FADER

Het relativieve niveau aanpassen: [FRONT-15] - [CENTER] - [REAR-15].

Past het volumeniveau van de subwoofer aan: [+6dB] - [0dB] - [-6dB]

([ATT] worden weergegeven bij de laagste instelling.)

SW PHASE (fase subwoofer)

Selecteert de fase van de subwoofer: [NORM], [REV].

LPF FREQ (frequentie van

laagdoorlaatfilter)

Selecteert de kantelfrequency van de subwoofer: [80Hz], [100Hz], [120Hz].

HPF FREQ (frequentie hoogdoorlaatfilter) Selecteert de kantelfrequentie van de voor-/achterluidspreker: [OFF], [80Hz], [100Hz], [120Hz].

AUX VOL (AUX-volumeniveau)
Het volumeniveau voor elk aangesloten randapparaat aanpassen: [+18dB] - [0dB] - [-8dB] .
Dankzij deze instelling is het Niet nodig om het volumeniveau:tussen bronnen aan te passen. (Alleen beschikbaar wonneer AUX is geselecteerd.)

Display-installingen (DISPLAY)

DIMMER

Wijzigt dehelderheid van het scherm: [ON], [OFF], [CLK]. Ukuntdeze functie ook slechts voor een vasteperiode activeren door [CLK] te selectoren enervolgens de begin- en de eindtijd in te stellen. -Dehelderheid instellen wanner de dimmer-functie is geactiveerd: Stel [DIMMER] in op [ON], en pas cervolgens [BRIGHTNESS] aan. -Dehelderheid instellen wanner de dimmer-functie is gedexeird: Stel [DIMMER] in op [OFF], en pas cervolgens [BRIGHTNESS] aan. Deinstilling van dehelderheid wordt opgeslagen entoegepast wanner de dimmer-functie wordt geactiveerd of wordt gedexeird.

BRIGHTNESS

Past dehelderheid van de display aan.U kunt het niveau van dehelderheid afstellen: [1] - [10].

SND SYNC (geluidssynchronisatie) Activeert de synchronisatie van de verlichting met het geluid: [ON], [OFF].

AUTO SCR (automatisch scrollen)
Lange items automatisch scrollen: [ON], [OFF].
(Niet beschikbaar wanneer AUX of detuner is geselecteerd.)

Aanvullende informatatie

De firmware updater

Ga voor het updaten van de firmware waar de ondersteuningssite die op dechterpagina worden vermeld, en volg daarna de online-instructies.

Opmerkingen

• Voor het updaten van de firmware is een USB-apparaat (niet bijgeleverd) nodig. Sla het update-programma op het USB-apparaat op en sluit het apparaat op de USB-poort aan, voer verwolgens de update-bewerking UIT.
• Het updaten van de firmware neemt enkele minutes in beslag. Zet Nietijdens het updaten het contract in de positie OFF, en neem ook nicht het USB-toestel los.

Voorzorgsmaatregelen

• Laat het apparaat afkoelen als de auto geparkeerd heeft gestaan in de volle zon.
• Laat het voorpaneel of audioapparaten Niet darüber in de auto. Deze{kunnen beschadigd raken door de hog temperaturen van direct zonlicht.
• De elektrisch bediende antenne schuift automatisch uit.

Condensvorming

Als er vocht condenseert in het apparaat, verwijdert u de disc en wacht u onceveer een uur tot het apparaat is gedroogd; anders kan de werkking van het apparaat worden verstoord.

Hoge geluidskwaliteit behouden

Mors geen vloeistof op het apparaat of de discs.

Opmerkingen over discs

• Stel een disc Niet bloot aan direct zonlicht of warmtebronnen, zoals die van de verwarming in de auto, en LAST een disc Niet awhile in een auto die in de volle zon staat geparkeerd.

Veeg een disc van het midden waar de buitenrand schoon met een doekje voordat u dezeafspeelt. Gebruik geen oplosmiddelen zoals benzine, thinner en in de handel verkrijgbare reinigingsmiddelen.

• Dit apparaat is ontworpen voor het afspelen van discs die voldoen aan de CD-norm (Compact Disc). DualDiscs en sommige muziekdiscs die zich gecodeerd met copyrightbeveiligingstechnologieen voldoen Niet aan de CD-norm (Compact Disc) en+kunnenaarom möglichniet worden afgespeeld met dit apparaat.

• Discs die NIET können worden afgespeeld met dit apparatusat

• Discs waarop labels, stickers, tape of papierঃn geplakt. Hierdoor kan de werkking worden verstoord of de disc worden beschadigd.

• Discs met afwijkende vormen (bv. hart, vierkant, ster). Als u dit toch probeert, kan het apparaat worden beschadigd.
  -8cm-discs.

Opmerkingen over CD-R's/CD-RW's

• Als een disc met Multi Session (meerdere sessies) begint met een CD-DA-sessie, worden deze herkend als een CD-DA-disc en worden andere sessies Niet afgespeeld.

• Discs die NIET können worden afgespeeld met dit apparatusat

• CD-R's/CD-RW's met slechte opnamekwaliteit.

• CD-R's/CD-RW's die着眼 opgenomen met een incompatibel opnameapparaat.
• CD-R's/CD-RW's die onjuist zich gefinaliseerd.
• CD-R's/CD-RW's die nicht zich opgenommen in de muziek-CD-indeling of MP3-indeling conform ISO9660 Level 1/Level 2, Joliet/Romeo of Multi Session (meerdere sessies).

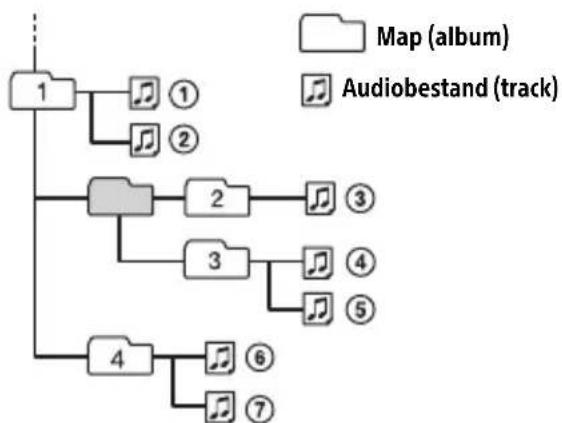

Afspeelvolgorde van de audiobestanden

Met alle vragen of problemen over dit apparaat die Niet aan bod komen in deze gebruiksaanwijzing, kurz u terecht bij uw Sony-leverancier.

Onderhoud

Aansluitingen schoonmaken

De werkung van het apparaat kan worden verstoord als de aansluitingen:tussen het apparaat en het voorpaneel Niet schoon zich. U kunt dit voorkomen door het voorpaneel (pagina 5) te verwijderen en de aansluitingen te reinigen met een wattenstaafje. Gebruik hierbij Niet te veel kracht. Anders kuren de aansluitingen worden beschadigd.

Opmerkingen

• Uit veiligheidsoverwegingen moet u de motor uitschakelen en de sleutel uit de contactschakelaar halen voordat u de aansluitingen reinigt.
• Raak de aansluitingen nooit rechtstreeks aan met uw vingers of een metalen voorwerp.

Technische gegevens

Tuner

FM

Afstembereik:
Wanner [AREA] is ingesteld op
[EUROPE]:
87,5 MHz - 108,0 MHz
Wanner [AREA] is ingesteld op [RUSSIA]: FM1/FM2: 87,5 MHz - 108,0 MHz (in stappen van 50 kHz)
FM3: 65 MHz - 74 MHz (in stappen van 30 kHz)

Antenneaansluiting: Aansluiting voor externe antennae

Tussenfrequentie:
Wanner [AREA] is ingesteld op
[EUROPE]:
FM CCIR: -1.956,5 kHz tot -487,3 kHz en +500,0 kHz tot +2.095,4 kHz
Wanner [AREA] is ingesteld op [RUSSIA]: FM CCIR: -1.956,5 kHz tot -487,3 kHz en +500,0 kHz tot +2.095,4 kHz
FM OIRT: -1.815,6 kHz tot -943,7 kHz en +996,6 kHz tot +1.776,6 kHz

Bruikbare gevoeligheid: 7 dBf

Selectiviteit: 75 dB bij 400 kHz

Signaal/ruis-afstand: 73 dB

Scheiding: 50 dB bij 1 kHz

Antenneaansluiting: Aansluiting voor externe antennene Gevoeligheid: MW: 26 V LW: 50~ V

CD-speler

Signaal/ruis-afstand: 95 dB
Frequentiebereik: 10Hz - 20.000Hz Snelheidsfluctuations: minder dan meetbare waarden
Het maximumaantal: (alleen CD-R/CD-RW)
- mappen (albums): 150 (inclusief hoofdmap)
- bestanden (tracks) en mappen: 300 (mogelijk minder dan 300 als de map-/bestandsnaam veel tekens bevat)

• tekens die kuren worden weergegeven voor de naam van een map/bestand: 32 (Joliet)/64 (Romeo)

Overeenkomstige codec: MP3 (.mp3) en WMA (.wma)

USB-speler

Het maximale aantal herkenbare tracks:

Uitgang: luidsprekeruitgangen

Luidsprekerimpedantie: 4 -8

Maximaal uitgangsvermogen: 55W× 4 (bij 4Ω)

Algemeen

Uitgangen:

Aansluiting audio-uitgangen (REAR, SUB)

Aansluiting regeling elektrische antenne/ Eindversterker (REM OUT)

Ingangen:

Afstandsbedieningsingang

Antenne-ingang

AUX-ingang (stereominiaansluiting) USB-poort

Voeding: 12 V gelijkstroom autoaccu (negatieve aarde)

Nominaal stroomverbruik: 10 A

Afmetingen:

Ongev. 178mm× 50mm× 177mm

(b/h/d)

Montageafmetingen:

Ongev. 182mm× 53mm× 160mm

(b/h/d)

Gewicht: ongev. 1,2 kg

Inhoud verpakking:

Hoofdapparaat (1)

Onderdelen voor installmenten aansluitingen (1 set)

Het is möglich dat nicht alle vermelde accessoires verkrijgbaar zijn bij uw Sony-leverancier. Neem contact op met uw Sony-leverancier voor meer informatie.

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

Auteursrechten

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Dit product wordt beschermd door bepaalde intellectuele eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijkte technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft.

MPEG Layer-3 audio-codeertechnologie en -patenten gebruikt onder licentie van Fraunhofer IIS en Thomson.

Android is een handelsmerk van Google Inc.

libFLAC

Copyright (C) 2000-2009 Josh Coalson
Copyright (C) 2011-2013 Xiph.Org Foundation

Verspreiding en gebruik in bron- en binaire vorm, met of zonder aanpassingen, is toegestaan als aan de volgende voorwaarden is voldaan:

Bij verspreding van de broncode要去en de hierboven aangegeven auteursrechtelijk melding, deze lijst met voorwaarden en de volgende disclaimer behouden blijven.

• Bij verspreiding in binaire vorm要去en de hierboven aangegeven auteursrechtelijke melding, deze lijst met voorwaarden en de volgende disclaimer worden opgenomen in de documentatie en/of andere materialien die bij de verspreiding worden geleverd.
• Zonder de uitdrukkelijke voorafgaande en schriftelijk teelating mogen de naam Xiph.org Foundation noch de namev aanhaar bijdragers worden gebruikt om producten te ondersteunen of te promoten die van deze software afgeleid zich.

DEZE SOFTWARE WORDT "ZONDER MEER"
DOOR DE HOUDERS VAN HET
AUTEURSrecht EN DE BIJDRAGERS
GELEVERD EN ELKE UITDRUKKELIJKE OF
IMPLICIETE GARANTIE, INCLUSIEF MAAR NIET
BEPERKT TOT IMPLICIETE GARANTIES VAN
VERKOOPBAARHEID EN GESCHIKTHEID
VOOR EEN BEPAALD DOEL, WORDT
AFGWEZEN. IN GEEN GEVAL KUNNEN DE
FOUNDATION OF HAAR BIJDRAGERS
AANSPRAKELIJK WORDEN GESTELD VOOR
DIRECTE, INDIRECTE, INCIDENTELE,
SPECIALE, MORELE OF GEVOLGSCHADE
(INCLUSIEF MAAR NIET BEPERKT TOT
AANKOOP VAN VERVANGGOEDEREN OF
DIENSTEN, VERLIES VAN GEBRUIK,
GEGEVENS OF WINSTEN, OF
BEDRIJFSONDERBREKING) ONGEACHT DE
OORZAAK EN ONGEACHT DE
AANSPRAKELIJKHEIDSTHEorie, ZOWEL IN
CONTRACT, STRIKTE AANSPRAKELIJKHEID OF
TORT (INCLUSIEF VERWAARLOZING OF
ANDERSZINS) TEN GEVOLGE VAN ENIGERLEI
GEBRUIK VAN DEZE SOFTWARE, ZELFS ALS
DE MOGELIKHEID VAN DERGELIJKE SCHADE
WERD AANGEGEVEN.

Problemen oplossen

De onderstaande controleijst kan u helpen bij het oplossen van problemen die zich met het apparaat+kunnen voordoen.

Voordat u de onderstaande controliest doorneemt, moet u eerst de aanwijzingen voor aansluiting en bediening controleren. Meer informatie over het gebruik van de zekering en het verwijderen van het apparaat uit het dashboard vindt u bij "Aansluiting/installatie" (pagina 22). Gaaar de ondersteuningssite die op het中断blad worden vermeld, als het probleem Niet is opgelost.

Algemeen

Geen geluid of heel weinig geluid.

De faderregelaar [FADER] staat nicht ingesteld op een systemd met 2 luidsprekers.
Het volume van het apparaat en/of het aangesloten toestel staat zeer laag.
- Laat het volume van het apparaat en van het aangesloten toestel toenemen.

Geen pieptoon.

Er is een optionele eindversterker aangesloten en u gebruikt de ingebouwde versterker nicht.

De geheugeninhoud is gewist.

De voedingskabel of de accu is losgekoppeld of Niet goed aangesloten.

Opgeslagen zenders en de juisteijd zijn gewist.

De zekering is doorgebrand. Maakt geluid wonneer de stand van het contactslot worden gewijzigd.

De kabels zijn nicht goed verbonden met de voedingsaansluiting voor accessoires van de auto.

Tijdens het afspelen of radio-ontvangst wordt de demonstratie gestart.

Als er gedurende 5 minuten geen handeling worden uitgevoerd en [DEMO-ON] ingesteld is, worden de demonstratie gestart.

• Stel [DEMO-OFF] in (pagea 11).

Het display verdwijnt van/verschijnt nicht in het display-venster.

De dimmer is ingesteld op [DIM-ON] (pagina 13).
Het display verdwijnt als u OFF ingedrukt houdt.

• Houd OFF op het apparaat ingedrukt tot het display verschijnt.

De aansluitingen zijn vuil (pageina 15).

De display/verlichting knippert.

De unit krijgt Niet voldoende voeding.

• ControllerDat de accu van de auto voldoende voeding levert aan de unit. (De unit vraagt 12 V gelijkstroom.)

De bedieningstoetsen werken nicht. De disc worden nicht uitgeworpen.

Ukunt de unit resetten door DSPL en

(terug)/MODE langer dan 2 seconden ingedrukt te houden.

De geheugeninhoud wordt gewist.

Reset het apparaat voor uw eigenveiligheid Niet tijdens het rijden.

Radio-ontvangst

Er können geen zenders worden ontvangen.

Het geluid is gestoord.

De aansluiting is nicht juist.

• Controller de aansluiting van de autoantenne.
• Als de automatische antenne nicht uitschuift, controleert u de aansluiting van de bedieningskabel van de elektrische antenne.

Er kan nicht worden afgestemd op voorkeuzegers.

Het signal van de uitzending is te zwak.

In FM3 kan nicht op 65 MHz tot 74 MHz worden afgestemd.

[AREA] is ingesteld op [EUROPE].

• Stel [AREA] in op [RUSSIA] (pagea 11).

RDS

RDS-services können nicht worden ontvangen (wonneer [AREA] is ingesteld op [RUSSIA]).

FM3 is geselecteerd.
- Selecteer FM1 of FM2.
RDS-services zich op de huidige geografische locatie nicht beschikbaar.

Na enkele seconden worden de uitzending onderbroken door de functie SEEK.

De zender is geen TP-zender of heeft eenzwak signaal.
- Schakel TAuit (pagina 7).

Geen verkeersinformatie.

→ Schakel TA in (page 7).
De zender is een TP-zender, maar zichd toch geen verkeersinformatie UIT.

• Stem af op een andere zender.

PTY geeft[-- - - - - - -]weer.

De huidige zender is geen RDS-zender.
Geen RDS-gegevens ontvangen.
De zender geeft het programmatype nicht door.

De programmaservicenaam knippert.

Er is geen alternatieve freiorentie voor de huidige zender.

• Druk op SEEK + / - verwijl de programmaservicenaam knippert. [PI SEEK] worden weergegeven en het apparatusaat gaat zoekenaar een andere frequente metdezelfde PI-gegevens (programma-identificatie).

CD's afspelen

De disc worden nicht afgespeeld.

Disc defect of vuil.
De CD-R/CD-RW is nicht geschickt voor audiogebruik (pagea 14).

De afgespeelde disc is nicht geschikt voor het formaat en de versie van MP3/WMA. Ga waar de ondersteuningssite op het中断blad voor meer informatie over afspeelbare discs en formaten.

MP3-/WMA-bestanden afspelen duurt langer dan het afspelen van andere bestanden.

Bij de volgende discs duurt het langer voordat het afspelen worden gestart.

• Discs opgenomen met een ingewikkelde boomstructuur.
• Discs die in Multi Session (meerdere sessies) zijn opgenomen.
• Discs waaraan gegevens können worden toegevoegd.

Het geluid verspringt.

Disc defect of vuil.

USB-apparaat afspelen

U kunt items nicht via een USB-hub afspelen.

Dit apparatusat kan geen USB-apparaten via een USB-hub herkennen.

Het duurt langer voordat een USBapparaat worden afgespeeld.

Het USB-apparaat bevat bestanden met een ingewikkelde boomstructuur.

Het geluid wordt onderbroken.

Het geluid kan worden onderbroken bij een hoge bitsnelheid.
DRM-bestanden (Digital Rights Management - beheer van digitale rechten) zullen in sommige geallen nicht küssen worden afgespeeld.

Een audiobestand kan nicht worden afgespeeld.

USB-apparaten die geformatteerd zich met andere bestandssystemen dan FAT16 of FAT32 worden nicht ondersteund.*

• Dit apparaat biedt ondersteuning voor FAT16 en FAT32, maar het is möglichk dat bepaalde USB-apparaten deze FAT's Niet ondersteunen. Raadpleeg de gelebruiksaanwijzing van het USB-apparaat of neem contact op met de fabrikant voor meer informatie.

Bedieningshandelingen zoals het overslaan van een album, het overslaan van items (Overspring-stand), en maar een track Zoeken op naam (Quick-BrowZer)uitvoeren is nicht möglich.

Deze bedieningshandelingen uitvoeren is nicht möglich wonneer een USB-toestel in Android-stand is aangesloten.
- Stel [USB MODE] in op [MSC/MTP] (pageina 11).
De USB-stand van het toestel is nicht ingesteld op de juiste stand.
Denk eraan dat de USB-stand van het toestel moet�n ingesteld op de MSC/MTP-stand.

Het geluid kan nicht worden uitgestuurd tijdens weergave in de Android-stand.

Zolang de unit in de Android-stand staat wordt het geluid alleen uitgestuurd over de Android-smartphone.

• Controller de status van de application voor de audioweergave op de Android-smartphone.
• Weergave zal afhankelijk van de Android-smarhtphone misschien nicht goed werken.

Meldingen

De volgende berachten kuren al dan nicht knipperend op het scherm verschijnen tijdens de bediening van de unit.

CD ERROR: de disc kan nicht worden afgespeeld. De disc worden automatisch uitgeworpen.

Reinig de disc, plaats de disc op de juiste wijze of controller dat de disc Niet leeg of defect is.
CD NO MUSIC: er is geen afspeelbaar bestand. De disc worden automatischuitgeworpen.
Plaats een disc waarop afspeelbare bestanden staan (pagea 15).

CD PUSH EJT: de disc kon nicht goed worden uitgeworpen.

Druk op (uitwerpen).

HUB NO SUPRT: USB-hubs worden nicht ondersteund.

INVALID

De geseleerde bedieningshandeling kan ongeldig zich.

NO AF: Geen alternatieve frequencies.

Druk op SEEK + / - terwijl de programmaservicenaam knippert. Het apparaat gaat zoekenaar een andere frequentie metdezelfde PI-gegevens (programma-identificatie) ([PI SEEK] wordt weergegeven).
NO TP: Geen verkeersprogramma's.
Het apparatusaat blijft zoeken maar beschikbare TP-zenders.

NOT SUPPORT -Android MODE

Een USB-toestel dat AOA (Android Open Accessory) 2.0 nicht ondersteunt, is op de unit aangesloten verwijl [USB MODE] is ingesteld op [ANDROID]. -Stel [USB MODE] in op [MSC/MTP] (pagina 11).

OVERLOAD: het USB-apparaat is overbelast.

Koppel het USB-apparaat los en selecteer een andere bron door op SRC te drukken.
Het USB-apparaat vertoont een storing of er is een Niet-ondersteund apparaat aangesloten.

READ: bezig met het lezen van informatatie.
Wacht totdat het lezen is voltooid en het afspelen automatisch worden gestart. Afhankelijk van de discstructuur kan dit enigeijd duren.

USB ERROR: Het USB-apparaat kan nicht worden afgespeeld.
Sluit het USB-apparaat weeer aan.

USB NO DEV: er is geen USB-apparaat aangesloten of het apparaat worden nicht herkend.

Controller dat het USB-apparaat of de USB-kabel goed is aangesloten.

USB NO MUSIC: er is geen afspeelbaar bestand.

Sluit een USB-apparaat aan waarop aftspeelbare bestanden staan (pagina 16).

USB NO SUPRT: het USB-apparaat worden Niet ondersteund.

Gaaar de ondersteuningssite die op het awhiled wordt vermeld voor meer informatie over de compatibiliteit van het USB-apparaat.

LLL of the begin of het einde van de disc is bereikt.

• (onderstrepingsteken): het teken kan nicht worden weergegeven.

Voor bediening van de stuurafstandsbediening:

ERROR: er heeft zich een bout voorgedaan tijdens de registratie van de functie.

Start de registratie opniew vanaf de functie waar de fout zich heeft voorgedaan (pageina 11).

TIMEOUT: de registratie van de functie is mistrukt door een time-out.

Probeer de registratie te voltooien verwijl [REGISTER] knippert (ondeveer 6 seconden) (pagea 11).

Vraag uw Sony-leverancier advies als deze oplossingen nicht helpen.

Als u het apparaat ter reparatie wegbrengt omdat CD's Niet goed worden afgespeeld, kunt u het best de disc meenemen waarmee het probleem is begonnen.

Aansluiting/installatie

Opgelet

• Breng alle aardingskabels maar een gemeinschappelijk aardingspunt.
  Zorg ervoor dat de kabels Niet:tussen een schroef geklemd zitten of vastkommen te zitten in bewegende delen (bv. zetelrail).
• Voor u aansluitingen maakt, zet u het contact van de auto uit om kortsluiting te voorkomen.
• Sluit de voedingskabel ⑥ aan op de unit en de luidsprekers, voor u deze aansluit op de auxiliaire voedingsaansluiting.
• Uit veiligheidsoverwegingen moet u eventuele losse, nicht-verbonden kabels met isolatietape isoleren.

Voorzorgsmaatregelen

• Kies de installmentieplaats zorgvuldig zodat het apparaat de bestuurder Niet kan hinderenijdens het rijden.
• Installee het apparaat Niet opplaatsen waar het worden blootgesteld aan stof, vuil, overmatige trillingen of hogtemperaturen (bv. in direct zonlicht of nabij een verwarmingstoestel).
• Gebruik enkel de bijgeleverde montagehardware voor een veilige en correcte installment.

Opmerking over de voedingskabel (geel)

Wanner u dit apparaat samen met andere stereoapparaten aansluit, moet de amperewaarde van het autocircuit waarop het apparaat aangesloten is hoger+zijn dan de som van de amperewaarden van de zekering van elke component.

Aanpassing van de montagehoek

Zorg voor een montagehoek van minder dan 45^

Lijst met onderdelen voor de installmentie

①

②

(3)

(4)

⑤

⑥

• Niet alle onderdelen uit de verpakking� in deze lijst opgenomen.

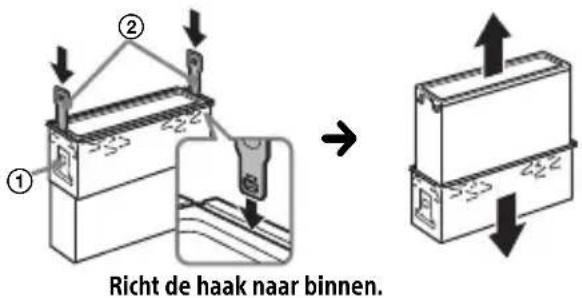

• De beugel ① en de beschemende rand ③ worden in de fabriek aan het apparaat bevestigd. Voor u het apparaat installeert, gebruikt u de ontgrendelingssleutels ② om de beugel ① van het apparaat te verwijdersen. Zie "De beschemende rand en de beugel verwijdersen" (pageina 25) voormeer informatie.
  Bewaar de ontgrendelingssleutels ② voor toekomstig gebruik. U hebt deze immers opnieuw nodig als u het apparaatuit de auto wilt verwijderen.

Aansluting

1 Niet bijgeleverd
2 Luidsprekerimpedantie: 4 - 8 × 4
3 RCA-kabel (niet bijgeleverd)
4 Afhankelijk van het type auto moet u een adapter gebruiken voor een afstandsbediening met kabel (niet bijgeverd). Zie voor informatie over het gebruik van een bedrade afstandsbediening "De bekabelde afstandsbediening gebruiken" (pagina 25).
*5 Afhankelijk van het type auto moet u een adapter (niet bijgeleverd) gebruiken als de antennaeaansluiting Niet past.

Aansluitingen tot stand brengen

Als uw auto uitgerust is met een elektrisch bediende antennze zonder relaisdoos, kan de antennene beschadigd raken als u dit apparaat aansluit met de bijgeleverde voedingskabel ⑥.

1 Naar de luidsprekeraansluiting van de auto

1	Achterluidspreker (rechts)	⊕	Paars
2			Paars/zwart gestreept
3	Voorluidspreker (rechts)	⊕	Grijs
4			Grijs/zwart gestreept
5	Voorluidspreker (links)	⊕	Wit
6			Wit/zwart gestreept
7	Achterluidspreker (links)	⊕	Groen
8			Groen/zwart gestreept

2 Naar de voedingsaansluiting van de auto

12	Continue voeding Geel
13	Bediening elektrische antenne/ eindversterker (REM OUT)	Blauw/wit gestreept
15	Geschakelde voeding Rood
16	A Harding Zwart

Eenvoudige subwooferaansluiting

U kunt een subwoofer zonder eindversterker gebruiken door deze aan te sluiten op een weiterluidsprekkerkabel.

Opmerkingen

• De weiterluidsprekerkabels要去en voorbereid়n.
• Voorkom beschadiging van de unit door een subwoofer met een impedantie van 4 tot 8 en met voldoende vermogen te gebruiken.

Aansluiting voor in stand houden van het geheugen

Als de gele voedingskabel aangesloten is, wordt het geheugencircuit.altijd gevoed, zelfs wanner het contact van de autouitgeschakeld is.

Luidsprekeraansluiting

Schakel het apparaat uit voor u de luidsprekers aansluit.
Voorkom beschadiging van de unit door luidsprekers met een impedantie van 4 Ω tot 8 Ω en met voldoende vermogen te gebruiken.

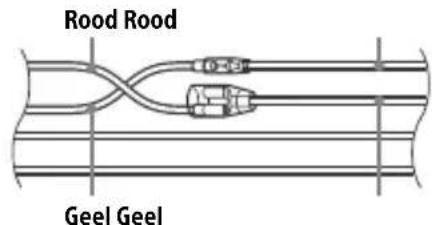

Voedingsaansluitingsschema

Gebruik de auxiliaire voedingsaansluiting van uw auto en zorg ervoor dat de kabels correct aangesloten� (afhankelijk van de auto).

Auxiliaire voedingsaansluiting

Gewone aansluting

12	Continue voeding Geel
15	Geschakelde voeding Rood

Wanner de posities van de rode en gele kabels omgekeerd zijn

12	Geschakelde voeding Geel
15	Continue voeding Rood

Wonneer de auto geen ACC-positie heeft

Na het afstemmen van de verbindingen en het correct schakelen van de voedingskabels, sluit u het apparaat aan op de voeding van de auto. Met alle vragen en problemen over het aansluiten van dit apparaat die Niet aan bod komen in deze gebruiksaanwijzing,(Intu terecht bij uw autodealer.

De bekabelde afstandsbediening gebruiken

1 U kurz de bekabelde afstandsbediening inschakelen door [STR CONTROL] bij [SET STEERING] in te stellen op [PRESET] (pagina 11).

Installatie

De beschemende rand en de beugel verwijderen

Verwijder, voor u de unit installeert, de beschermende rand ③ en de beugel ① van de unit.

1 Duw de zichkanten van de beschermende rand ③ maar binnen en trek de beschermende randaar buiten.

2 Plaats.beide ontgrendelingsleutels ② tot deze vastklikken, trek de beugel ① omlaag en trek cervolgens het apparaat omhoog om ze te scheiden.

Het apparaat in het dashboard monteren

Voor u het apparaat installeert, moet u ervoor zorgen dat de klemmen aan beiden kanten van de beugel ① 2 mm maar binnen gebogen zich.

1 Plaats de beugel ① in het dashboard en buig de klauwenaar buiten zodate de beugel stevig vastzit.

2 Plaats het apparaat in de beugel ① en bevestig verrolgens de beschermende rand ③.

Opmerkingen

• Als de klemmenrecht ofaar buiten gebogen zich,
  zal het apparaat Niet stevig geinstalleerd zich en
  kan het lospringen.
  Zorg ervoor dat de vier lipjes op de beschemende rand ③ goed vastzitten in de sleuven in het apparatus.

Het voorpaneel verwijderen en vastmaken

Zie "Het voorpaneel verwijderen" (pagina 5) voor meer informatie.

Het apparaat opnieuw instellen

Zie "De unit resetten" (pagea 5) voor meer informatie.

Zekeringenvervangen

Vervang een zekering algijd door een identiek exemplaar. Als de zekering doorbrandt,要去 u de voedingsaansluiting controleren en de zekering verwangen. Brandt de

zekering verrolgens nogmaals door, dan kan er sprake zichn van een defect in het apparaat. Raadpleeg in dat geval de dichtstbijzijnde Sony-leverancier.

CD-mpoIrpblBaTeIb c BCTpoeHHbIM FM/MW/LW-TIOhepOM

CdeJanaHO TaJnHaHne

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.compliance.sony.de/

English

Als uvragen hebte of de recentste ondersteuningsinformatie over dit product wilt hebben,gaat u maar de onderstaande website:

CainIpoJyHnnoepKKn

Bcnyae Bo3HKnHOBeHHa BOpocOB nIra NoIyehncaMbIX NocJeHNX CBeHeHn O daHOM npOdyKTe nocetnte cndyounn Be6-caNT:

Support-Website
