BEDIENUNGSANLEITUNG CDXG1202U SONY

• Fuse replacement Fuse (10 A)2DE Für mögliche spätere Service-Anfragen, notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer: S/N: ___________________________ Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder unten auf dem Gerät selber. Hergestellt in Thailand Eigenschaften der Laserdiode Emissionsdauer: kontinuierlich Laserausgangsleistung: weniger als 53,3 μW (Gemessen im Abstand von etwa 200 mm von der Linsenoberfläche am optischen Sensorblock mit einer Öffnung von 7 mm.) Das Typenschild mit Betriebsspannung usw. befindet sich an der Geräteunterseite. Hiermit erklärt Sony Corporation, dass diese Funkanlage der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/ Dieses Gerät ist auf den Gebrauch mit der/ den zulässigen Softwareversion(en) ausgelegt, die in der EU- Konformitätserklärung angegeben ist/sind. Die Software, mit der dieses Gerät ausgestattet ist, entspricht den grundlegenden Anforderungen der Richtlinie 2014/53/EU. Softwareversion: 1_ Die Softwareversion kann unter dem Punkt Firmware-Konfiguration des Menüs Allgemeine Einstellungen überprüft werden. Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten Hersteller: Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan Für EU Produktkonformität: Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte) Das Symbol auf der Batterie/dem Akku, dem Produkt oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel Installieren Sie das Gerät aus Sicherheitsgründen unbedingt im Armaturenbrett des Fahrzeugs, denn die Rückseite des Geräts erwärmt sich bei Betrieb. Erläuterungen dazu finden Sie unter „Anschluss/Installation“ (Seite 24).3DE über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR. Haftungsausschluss für von Dritten angebotene Dienste Von Dritten angebotene Dienste können ohne vorherige Ankündigung geändert, ausgesetzt oder eingestellt werden. Sony übernimmt in diesen Fällen keine Haftung. Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt Aktivieren Sie unbedingt die Abschaltautomatik (AUTO OFF) (Seite 13). Nach dem Ausschalten wird das Gerät dann nach der voreingestellten Zeit automatisch vollständig abgeschaltet, so dass der Autobatterie kein Strom mehr entzogen wird. Wenn Sie die Abschaltautomatik (AUTO OFF) nicht aktivieren, müssen Sie jedes Mal, wenn Sie die Zündung ausschalten, OFF gedrückt halten, bis die Anzeige ausgeblendet wird.4DE Inhalt Lage und Funktion der Teile und Bedienelemente p. 5
• Vorbereitungen Abnehmen der Frontplatte p. 6
• Zurücksetzen des Geräts p. 7
• Einstellen der Uhr p. 7
• Anschließen eines USB-Geräts p. 7
• Anschließen eines anderen tragbaren Audiogeräts p. 8
• Radioempfang Radioempfang p. 8
• Das Radiodatensystem (RDS) p. 9
• Wiedergabe Wiedergeben von Discs p. 10
• Wiedergabe mit einem USB-Gerät p. 10
• Suchen und Wiedergeben von Titeln p. 11
• Einstellungen Beenden des DEMO-Modus p. 12
• Grundlegende Einstellschritte p. 12
• Allgemeine Einstellungen (GENERAL) p. 13
• Klangeinstellungen (SOUND) p. 14
• Anzeigeeinstellungen (DISPLAY) p. 15
• Weitere Informationen Aktualisieren der Firmware p. 16
• Sicherheitsmaßnahmen p. 16
• Wartung p. 17
• Technische Daten p. 18
• Störungsbehebung p. 20
• Meldungen p. 22
• Anschluss/Installation Vorsichtsmaßnahmen p. 24
• Teileliste für die Installation p. 24
• Anschluss p. 25

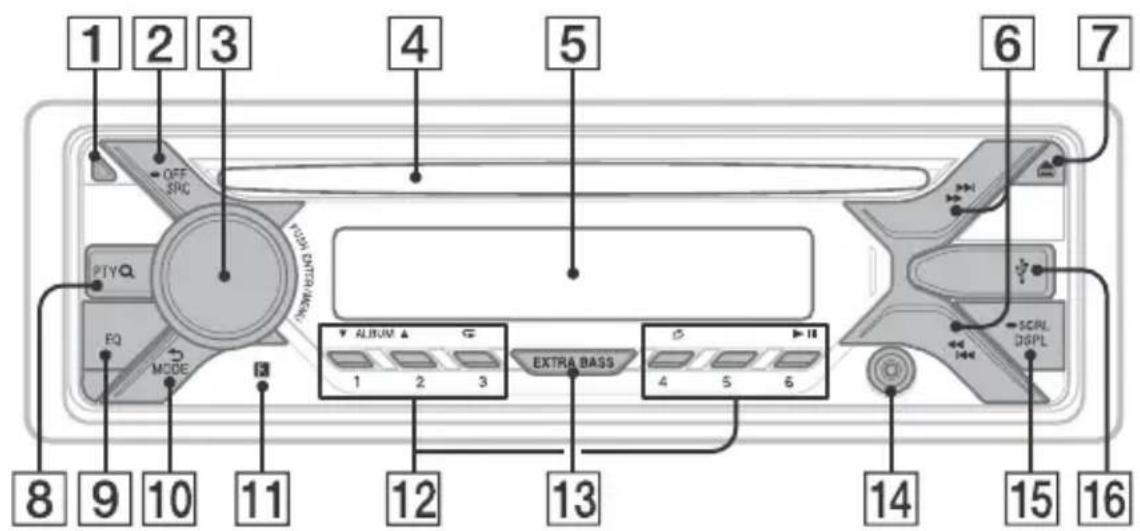

• Installation DE Lage und Funktion der Teile und Bedienelemente Taste zum Lösen der Frontplatte SRC (Tonquelle) Einschalten des Geräts. Wechseln der Tonquelle. OFF Wenn Sie die Taste 1 Sekunde lang gedrückt halten, wird die Tonquelle ausgeschaltet und die Uhrzeit angezeigt. Wenn Sie die Taste mehr als 2 Sekunden lang gedrückt halten, schalten sich das Gerät und das Display aus. Steuerregler Drehen Sie den Regler, um die Lautstärke einzustellen. PUSH ENTER Bestätigen der ausgewählten Option. MENU Aufrufen des Setup-Menüs. CD-Einschub Display / (SEEK –/+) Automatisches Einstellen von Radiosendern. Zum manuellen Einstellen halten Sie diese Taste gedrückt. / (Zurück/Weiter) / (Schnelles Rückwärts-/ Vorwärtssuchen) (Disc auswerfen) PTY (Programmtyp) Auswählen von PTY bei einem RDS- Sender. (Suchen) (Seite 11, 12) Wechseln in den Suchmodus während der Wiedergabe. (Nicht verfügbar, wenn ein USB-Gerät im Android™-Modus angeschlossen ist.) EQ (Equalizer) Auswählen einer Equalizer-Kurve. (Zurück) Zurückschalten zur vorherigen Anzeige. MODE (Seite 8) Empfänger für die Fernbedienung Hauptgerät6DE Zahlentasten (Stationstasten) (1 bis 6) Einstellen gespeicherter Radiosender. Zum Speichern von Sendern halten Sie die Taste gedrückt. ALBUM / Überspringen eines Albums auf einem Audiogerät. Zum Überspringen mehrerer Alben halten Sie die Taste gedrückt. (Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist.) (Wiederholung) (Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist.) (Zufall) (Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist.) (Wiedergabe/Pause) EXTRA BASS Verstärken von Bässen synchron mit dem Lautstärkepegel. Ändern Sie mit dieser Taste die EXTRA BASS-Einstellung: [1], [2], [OFF]. AUX-Eingangsbuchse DSPL (Anzeige) Wechseln der Informationen im Display. SCRL (Bildlauf) Zum Durchlaufenlassen der Informationen im Display halten Sie die Taste gedrückt. USB-Anschluss Abnehmen der Frontplatte Um zu verhindern, dass das Gerät gestohlen wird, können Sie die Frontplatte abnehmen. 1 Halten Sie OFF gedrückt, bis sich das Gerät ausschaltet, drücken Sie die Taste zum Lösen der Frontplatte und ziehen Sie die Frontplatte auf sich zu und heraus. Warnton Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertönt einige Sekunden lang ein Warnton. Der Warnton wird nur ausgegeben, wenn der integrierte Verstärker verwendet wird. Vorbereitungen Anbringen der Frontplatte7DE Zurücksetzen des Geräts Bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetauscht oder Verbindungen gewechselt haben, müssen Sie das Gerät zurücksetzen. 1 Drücken Sie DSPL und (Zurück)/ MODE länger als 2 Sekunden. HinweisWenn Sie das Gerät zurücksetzen, werden die eingestellte Uhrzeit und einige weitere gespeicherte Einstellungen gelöscht. Einstellen des Landes bzw. der Region Nach dem Zurücksetzen des Geräts erscheint die Anzeige zum Einstellen des Landes bzw. der Region. 1 Drücken Sie ENTER, solange [SET AREA] angezeigt wird. Das zurzeit eingestellte Land bzw. die Region erscheint. 2 Drehen Sie den Steuerregler, um [EUROPE] oder [RUSSIA] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um [YES] oder [NO] auszuwählen, und drücken Sie anschließend den Steuerregler. Wenn die Einstellung für das Land bzw. die Region geändert wird, wird das Gerät zurückgesetzt und dann wird die Uhrzeit angezeigt. Diese Einstellung kann im Menü mit den allgemeinen Einstellungen konfiguriert werden (Seite 13). Einstellen der Uhr 1 Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwählen, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, um [SET CLOCK-ADJ] auszuwählen, und drücken Sie anschließend den Steuerregler. Die Stundenanzeige blinkt. 3 Drehen Sie den Steuerregler, um die Stunden und Minuten einzustellen. Drücken Sie SEEK +/–, um zur jeweils nächsten Ziffer in der Digitalanzeige zu wechseln. 4 Drücken Sie MENU, nachdem Sie die Minuten eingestellt haben. Der Einstellvorgang ist damit abgeschlossen und die Uhr beginnt zu laufen. So lassen Sie die Uhrzeit anzeigen Drücken Sie DSPL. Anschließen eines USB- Geräts 1 Drehen Sie die Lautstärke an diesem Gerät herunter. 2 Schließen Sie das USB-Gerät an dieses Gerät an.8DE Anschließen eines anderen tragbaren Audiogeräts 1 Schalten Sie das tragbare Audiogerät aus. 2 Drehen Sie die Lautstärke an diesem Gerät herunter. 3 Schließen Sie das tragbare Audiogerät mit einem Verbindungskabel (nicht mitgeliefert)* an die AUX- Eingangsbuchse (Stereominibuchse) am Gerät an. p. 275

• Verwenden Sie unbedingt einen geraden Stecker. 4 Drücken Sie SRC und wählen Sie [AUX] aus. So gleichen Sie den Lautstärkepegel des angeschlossenen Geräts an andere Tonquellen an Starten Sie die Wiedergabe am tragbaren Audiogerät mit gemäßigter Lautstärke und stellen Sie die gewohnte Hörlautstärke an diesem Gerät ein. Drücken Sie MENU und wählen Sie dann [SOUND] [SET AUX VOL] (Seite 15). Radioempfang Wenn Sie Radio hören wollen, drücken Sie SRC, um [TUNER] auszuwählen. 1 Drücken Sie MODE, um den Frequenzbereich zu wechseln (FM1, FM2, FM3, MW oder LW). 2 Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um [SET BTM] auszuwählen, und drücken Sie anschließend den Steuerregler. Das Gerät speichert die Sender in der Reihenfolge der Frequenzen auf den Zahlentasten (Stationstasten). 1 Drücken Sie MODE, um den Frequenzbereich zu wechseln (FM1, FM2, FM3, MW oder LW). 2 Stellen Sie Sender ein. Manuelle Sendersuche Halten Sie SEEK +/– gedrückt, bis die Frequenz in etwa erreicht ist, und drücken Sie SEEK +/– dann so oft, bis die gewünschte Frequenz genau eingestellt ist. Automatische Sendersuche Drücken Sie SEEK +/–. Der Suchlauf stoppt, wenn ein Sender empfangen wird. 1 Während des Empfangs des zu speichernden Senders halten Sie eine Stationstaste (1 bis 6) so lange gedrückt, bis [MEM] angezeigt wird. Radioempfang Automatisches Speichern von Sendern (BTM) Sendereinstellung Manuelles Speichern von Sendern9DE 1 Wählen Sie den Frequenzbereich aus und drücken Sie eine Stationstaste (1 bis 6). Das Radiodatensystem (RDS) Mit AF wird der Sender mit den stärksten Signalen in einem Netzwerk ständig neu eingestellt, während mit TA gegebenenfalls aktuelle Verkehrsinformationen bzw. Verkehrsfunksender (TP) empfangen werden. 1 Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwählen, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, um [SET AF/TA] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um [SET

AF-ON], [SET TA-ON], [SET AF/TA-ON]

oder [SET AF/TA-OFF] auszuwählen, und drücken Sie anschließend den Steuerregler. So speichern Sie RDS-Sender zusammen mit der AF- und TA- Einstellung Sie können zusammen mit den RDS-Sendern eine AF/TA-Einstellung speichern. Stellen Sie AF/TA ein und speichern Sie die Sender dann mit BTM oder manuell ab. Beim manuellen Speichern können Sie auch Nicht- RDS-Sender speichern. So empfangen Sie Katastrophenwarnungen Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Tonquelle. So stellen Sie während einer Verkehrsdurchsage die Lautstärke ein Der eingestellte Pegel wird für spätere Verkehrsdurchsagen gespeichert, und zwar unabhängig von der sonst eingestellten Lautstärke. Unveränderter Empfang eines Regionalsenders (REGIONAL) Wenn die AF- und die REGIONAL-Funktion aktiviert sind, wird nicht zu einem anderen Regionalsender mit einer stärkeren Frequenz gewechselt. Wenn Sie den Empfangsbereich des betreffenden Regionalsenders verlassen, stellen Sie während des Empfangs eines UKW-Senders (FM) [SET REG-OFF] unter [GENERAL] ein (Seite 14). Diese Funktion steht in Großbritannien und einigen anderen Regionen nicht zur Verfügung. Lokalsenderfunktion (nur Großbritannien) Mithilfe dieser Funktion können Sie andere Lokalsender auswählen, auch wenn diese zuvor nicht unter einer Stationstaste gespeichert wurden. Drücken Sie während des UKW-Empfangs (FM) eine Stationstaste (1 bis 6), unter der ein Lokalsender gespeichert ist. Drücken Sie innerhalb von 5 Sekunden erneut die Stationstaste des Lokalsenders. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Lokalsender empfängt. 1 Drücken Sie PTY während des Empfangs eines UKW-Senders (FM). 2 Drehen Sie den Steuerregler, bis der gewünschte Programmtyp angezeigt wird, und drücken Sie anschließend den Steuerregler. Das Gerät beginnt, nach einem Sender zu suchen, der den ausgewählten Programmtyp ausstrahlt. Einstellen gespeicherter Sender Einstellen von Alternativfrequenzen (AF) und Verkehrsdurchsagen (TA) Auswählen des Programmtyps (PTY)10DE Programmtypen Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr einstellen. 1 Stellen Sie [SET CT-ON] unter [GENERAL] ein (Seite 14). Wiedergeben von Discs 1 Legen Sie eine CD mit der beschrifteten Seite nach oben ein. Die Wiedergabe beginnt automatisch. Wiedergabe mit einem USB- Gerät Sie können USB-Geräte* des Typs AOA (Android Open Accessory) 2.0, MSC (Massenspeicherklasse) und MTP (Medientransferprotokoll) verwenden, die dem USB-Standard entsprechen. Je nach dem USB-Gerät kann der Android- oder der MSC/MTP-Modus am Gerät ausgewählt werden. Bei manchen digitalen Medienplayern oder Android-Smartphones muss der MTP-Modus eingestellt werden.

• Beispielsweise ein USB-Flash-Laufwerk, ein digitaler Medienplayer, ein Android-SmartphoneHinweise• Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.• Smartphones, auf denen das Android-Betriebssystem 4.1 oder höher installiert ist, unterstützen Android Open Accessory 2.0 (AOA 2.0). Jedoch unterstützen manche Smartphones AOA 2.0 möglicherweise nicht vollständig, auch wenn das Android-Betriebssystem 4.1 oder höher installiert ist.Einzelheiten zur Kompatibilität Ihres Android-Smartphones finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. NEWS (Nachrichten), AFFAIRS (Aktuelles Zeitgeschehen), INFO (Informationen), SPORT (Sport), EDUCATE (Erziehung und Bildung), DRAMA (Hörspiele), CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes), POP M (Pop-Musik), ROCK M (Rock-Musik), EASY M (Unterhaltungsmusik), LIGHT M (Leichte Klassik), CLASSICS (Klassik), OTHER M (Sonstige Musik), WEATHER (Wetter), FINANCE (Finanzberichte), CHILDREN (Kinderprogramme), SOCIAL A (Magazinsendungen), RELIGION (Religion), PHONE IN (Hörertelefon), TRAVEL (Reiseinformationen), LEISURE (Freizeitprogramm), JAZZ (Jazz), COUNTRY (Country-Musik), NATION M (Volksmusik), OLDIES (Oldies), FOLK M (Folk-Musik), DOCUMENT (Dokumentarbeiträge) Einstellen der Uhrzeit (CT) Wiedergabe11DE
• Die Wiedergabe der folgenden Dateien wird nicht unterstützt.MP3/WMA/FLAC:– Kopiergeschützte Dateien– DRM-Dateien (digitale Rechteverwaltung)– MehrkanalaudiodateienMP3/WMA:– Dateien mit verlustfreier Komprimierung Wählen Sie vor dem Herstellen einer Verbindung je nach dem USB-Gerät den USB-Modus (Android-Modus oder MSC/ MTP-Modus) aus (Seite 14). 1 Schließen Sie ein USB-Gerät an den USB-Anschluss an (Seite 7). Die Wiedergabe beginnt. Wenn bereits ein Gerät angeschlossen ist, drücken Sie zum Starten der Wiedergabe SRC, um [USB] auszuwählen. 2 Stellen Sie die Lautstärke an diesem Gerät ein. So stoppen Sie die Wiedergabe Halten Sie OFF 1 Sekunde lang gedrückt. So trennen Sie die Verbindung zum Gerät Stoppen Sie die Wiedergabe und trennen Sie dann das Gerät von diesem Gerät. Suchen und Wiedergeben von Titeln Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist. 1 Drücken Sie während der Wiedergabe so oft (Wiederholung) oder (Zufall), bis der gewünschte Wiedergabemodus ausgewählt ist. Es kann eine Weile dauern, bis die Wiedergabe im ausgewählten Wiedergabemodus beginnt. Je nach ausgewählter Tonquelle stehen unterschiedliche Wiedergabemodi zur Verfügung. Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist. 1 Drücken Sie während der CD- oder USB-Wiedergabe (Suchen)*, um die Liste der Suchkategorien anzuzeigen. Wenn die Titelliste erscheint, drücken Sie mehrmals (Zurück), bis die gewünschte Suchkategorie angezeigt wird.
• Während der USB-Wiedergabe drücken Sie (Suchen) länger als 2 Sekunden, um direkt zum Anfang der Kategorieliste zu wechseln. 2 Wählen Sie durch Drehen des Steuerreglers die gewünschte Kategorie für die Suche aus und drücken Sie zum Bestätigen den Steuerregler. 3 Gehen Sie zum Suchen des gewünschten Titels wie in Schritt 2 erläutert vor. Die Wiedergabe beginnt. Wiedergabewiederholung und Zufallswiedergabe Suchen nach einem Titel anhand seines Namens (Quick-BrowZer™)12DE So deaktivieren Sie den Quick-BrowZer- Modus Drücken Sie (Suchen). Nicht verfügbar, wenn ein USB-Gerät im Android-Modus angeschlossen ist. 1 Drücken Sie (Suchen). 2 Drücken Sie SEEK +. 3 Drehen Sie den Steuerregler, um das Element auszuwählen. Die Elemente in der Liste werden in Schritten von 10 % der Gesamtzahl an Elementen übersprungen. 4 Drücken Sie ENTER, um wieder in den Quick-BrowZer-Modus zu schalten. Das ausgewählte Element erscheint. 5 Drehen Sie den Steuerregler, um das gewünschte Element auszuwählen, und drücken Sie den Steuerregler. Die Wiedergabe beginnt. Beenden des DEMO-Modus Sie können die Demo, die bei ausgeschalteter Tonquelle und eingeblendeter Uhrzeit angezeigt wird, abbrechen. 1 Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwählen, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, um [SET DEMO] auszuwählen, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um [SET DEMO-OFF] auszuwählen, und drücken Sie anschließend den Steuerregler. Die Einstellung ist damit abgeschlossen. 4 Drücken Sie (Zurück) zweimal. Die Anzeige wechselt wieder in den normalen Empfangsmodus bzw. Wiedergabemodus. Grundlegende Einstellschritte Sie können Optionen in den folgenden Konfigurationskategorien einstellen: Allgemeine Einstellungen (GENERAL), Klangeinstellungen (SOUND), Anzeigeeinstellungen (DISPLAY) 1 Drücken Sie MENU. 2 Drehen Sie den Steuerregler, um die Konfigurationskategorie auszuwählen, und drücken Sie den Steuerregler. Welche Optionen eingestellt werden können, hängt von der Tonquelle und den Einstellungen ab. 3 Drehen Sie den Steuerregler, um die Einstellungen auszuwählen, und drücken Sie anschließend den Steuerregler. Suchen mit Überspringen von Elementen (Sprung-Modus) Einstellungen13DE So schalten Sie zur vorherigen Anzeige zurück Drücken Sie (Zurück). Allgemeine Einstellungen (GENERAL) AREA Zum Festlegen des Landes bzw. der Region, wo dieses Gerät verwendet wird: [EUROPE], [RUSSIA]. Wenn die aktuelle Einstellung für das Land bzw. die Region geändert wird, wird dieses Gerät zurückgesetzt und dann wird die Uhrzeit angezeigt. (Nur verfügbar, wenn die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.) DEMO (Demo-Modus) Zum Einstellen des Demo-Modus: [ON], [OFF]. CLOCK-ADJ (Uhr einstellen) (Seite 7) CAUT ALM (Warnton) Zum Einstellen des Warntons: [ON], [OFF] (Seite 6). (Nur verfügbar, wenn die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.) BEEP Zum Einstellen des Signaltons: [ON], [OFF]. AUTO OFF Zum automatischen vollständigen Abschalten des Geräts nach einer voreingestellten Zeit nach dem Ausschalten: [ON] (30 Minuten), [OFF]. STEERING Zum Registrieren/Zurücksetzen der Einstellungen für die Lenkradfernbedienung. (Verfügbar, wenn die Verbindung über das Verbindungskabel (nicht mitgeliefert) hergestellt wurde.) (Nur verfügbar, wenn die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.) STR CONTROL (Lenkradfernbedienung) Zum Auswählen des Eingangsmodus für die angeschlossene Fernbedienung. Um eine Fehlfunktion zu vermeiden, achten Sie vor dem Gebrauch darauf, dass der Eingangsmodus mit der angeschlossenen Fernbedienung übereinstimmt. CUSTOM Eingangsmodus für die Lenkradfernbedienung PRESET Eingangsmodus für die Kabelfernbedienung, ausgenommen die Lenkradfernbedienung (wird automatisch ausgewählt, wenn [RESET CUSTOM] ausgeführt wird). EDIT CUSTOM Zum Registrieren der Funktionen (SOURCE, ATT, VOL +/–, SEEK +/–) für die Lenkradfernbedienung: Wählen Sie durch Drehen des Steuerreglers eine Funktion aus, die der Lenkradfernbedienung zugewiesen werden soll, und drücken Sie dann den Steuerregler. Wenn [REGISTER] blinkt, halten Sie die Taste der Lenkradfernbedienung gedrückt, der Sie die Funktion zuweisen möchten. Nach Abschluss der Registrierung wird [REGISTERED] angezeigt. Registrieren Sie wie in Schritt und erläutert weitere Funktionen. (Nur verfügbar, wenn [STR CONTROL] auf [CUSTOM] gesetzt ist.) RESET CUSTOM Zum Zurücksetzen der Einstellungen für die Lenkradfernbedienung: [YES], [NO]. (Nur verfügbar, wenn [STR CONTROL] auf [CUSTOM] gesetzt ist.) Hinweise
• Beim Vornehmen der Einstellungen können nur die Tasten an diesem Gerät verwendet werden. Stellen Sie aus Sicherheitsgründen das Fahrzeug ab, bevor Sie diese Einstellungen vornehmen.• Wenn beim Registrieren ein Fehler auftritt, bleiben alle zuvor registrierten Informationen erhalten. Starten Sie die Registrierung ab der Funktion neu, bei der der Fehler auftrat.• Diese Funktion steht unter Umständen nicht bei allen Fahrzeugen zur Verfügung. Einzelheiten zur Kompatibilität Ihres Fahrzeugs finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.14DE USB MODE Zum Ändern des USB-Modus: [ANDROID], [MSC/MTP]. (Nur verfügbar, wenn die USB- Signalquelle ausgewählt ist.) CT (Uhrzeit) Zum Einstellen der CT-Funktion: [ON], [OFF]. AF/TA (Alternativfrequenzen/ Verkehrsdurchsagen) Zum Einstellen von Alternativfrequenzen (AF) und Verkehrsdurchsagen (TA): [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF]. REGIONAL Zum Beschränken des Empfangs auf eine bestimmte Region: [ON], [OFF]. (Nur bei UKW-Empfang (FM) verfügbar.) BTM (Speicherbelegungsautomatik) (Seite 8) (Nur verfügbar, wenn der Tuner ausgewählt ist.) FIRMWARE (Nur verfügbar, wenn die Tonquelle ausgeschaltet ist und die Uhrzeit angezeigt wird.) Zum Anzeigen/Aktualisieren der Firmwareversion. Einzelheiten dazu finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. FW VERSION (Firmwareversion) Die aktuelle Firmwareversion wird angezeigt. FW UPDATE (Firmwareaktualisierung) Zum Starten der Firmwareaktualisierung: [YES], [NO]. Es dauert einige Minuten, bis die Firmwareaktualisierung abgeschlossen ist. Stellen Sie den Zündschlüssel während der Aktualisierung nicht in die Position OFF und entfernen Sie auch nicht das USB-Gerät. Klangeinstellungen (SOUND) EQ10 PRESET Zum Auswählen aus 10 Equalizer-Kurven oder Ausschalten der Equalizer-Kurve: [OFF], [R&B], [ROCK], [POP], [HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL], [COUNTRY], [KARAOKE]*, [CUSTOM]. Die Einstellung für die Equalizer-Kurve kann für jede Tonquelle gespeichert werden.

• Der Gesang wird mit [KARAOKE] zwar reduziert, kann aber bei der Wiedergabe nicht vollständig ausgeblendet werden. Außerdem wird die Verwendung eines Mikrofons nicht unterstützt. EQ10 CUSTOM Zum Einstellen von [CUSTOM] unter EQ10. Zum Einstellen der Equalizer-Kurve: [BAND1] 32 Hz, [BAND2] 63 Hz, [BAND3] 125 Hz, [BAND4] 250 Hz, [BAND5] 500 Hz, [BAND6] 1 kHz, [BAND7] 2 kHz, [BAND8] 4 kHz, [BAND9] 8 kHz, [BAND10] 16 kHz. Die Lautstärke lässt sich in Schritten von 1 dB auf einen Wert zwischen -6 dB und +6 dB einstellen. BALANCE Zum Einstellen der Balance: [RIGHT-15] – [CENTER] – [LEFT-15]. FADER Zum Einstellen des relativen Pegels: [FRONT-15] – [CENTER] – [REAR-15]. S.WOOFER (Tiefsttonlautsprecher) SW LEVEL (Pegel des Tiefsttonlautsprechers) Zum Einstellen der Lautstärke des Tiefsttonlautsprechers: [+6 dB] – [0 dB] – [-6 dB]. ([ATT] wird bei der niedrigsten Einstellung angezeigt.) SW PHASE (Phase des Tiefsttonlautsprechers) Zum Auswählen der Phase des Tiefsttonlautsprechers: [NORM], [REV].15DE LPF FREQ (Frequenz des Niedrigpassfilters) Zum Auswählen der Grenzfrequenz des Tiefsttonlautsprechers: [80Hz], [100Hz], [120Hz]. HPF FREQ (Frequenz des Hochpassfilters) Zum Auswählen der Grenzfrequenz der Front-/Hecklautsprecher: [OFF], [80Hz], [100Hz], [120Hz]. AUX VOL (AUX-Lautstärkepegel) Zum Einstellen der Lautstärke der einzelnen angeschlossenen Zusatzgeräte: [+18 dB] – [0 dB] – [-8 dB]. Wenn Sie die Einstellung hier vornehmen, brauchen Sie die Lautstärke der einzelnen Tonquellen nicht mehr einzustellen. (Nur verfügbar, wenn AUX ausgewählt ist.) Anzeigeeinstellungen (DISPLAY) DIMMER Zum Wechseln der Helligkeit im Display: [ON], [OFF], [CLK]. Um die Funktion so einzustellen, dass sie nur während der festgelegten Zeit aktiv ist, wählen Sie [CLK] und stellen dann die Anfangs- und die Endezeit ein. – Einstellen der Helligkeit bei aktiviertem Dimmer: Setzen Sie [DIMMER] auf [ON] und stellen Sie [BRIGHTNESS] ein. – Einstellen der Helligkeit bei deaktiviertem Dimmer: Setzen Sie [DIMMER] auf [OFF] und stellen Sie [BRIGHTNESS] ein. Die Helligkeitseinstellung wird gespeichert und bei Aktivierung bzw. Deaktivierung des Dimmers angewendet. BRIGHTNESS Zum Einstellen der Helligkeit im Display. Die Helligkeit lässt sich einstellen: [1] – [10]. SND SYNC (Sound-Synchronisation) Zum Aktivieren der Synchronisierung der Beleuchtung mit dem Ton: [ON], [OFF]. AUTO SCR (Automatischer Bildlauf) Zum Einstellen des automatischen Bildlaufs für lange Informationen: [ON], [OFF]. (Nicht verfügbar, wenn AUX oder der Tuner ausgewählt ist.)16DE Aktualisieren der Firmware Zum Aktualisieren der Firmware rufen Sie die Support-Website auf, die auf der hinteren Umschlagseite angegeben ist, und gehen nach den online angezeigten Anweisungen vor. Hinweise• Zum Aktualisieren der Firmware ist ein USB-Gerät (nicht mitgeliefert) erforderlich. Speichern Sie die Aktualisierungsdatei auf dem USB-Gerät, schließen Sie dieses an den USB-Anschluss an und führen Sie dann die Aktualisierung aus.• Es dauert einige Minuten, bis die Firmwareaktualisierung abgeschlossen ist. Stellen Sie den Zündschlüssel während der Aktualisierung nicht in die Position OFF und entfernen Sie auch nicht das USB-Gerät. Sicherheitsmaßnahmen

• Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne geparkt war.

• Lassen Sie die Frontplatte oder Audiogeräte, die Sie ins Fahrzeug mitgebracht haben, nicht darin liegen. Andernfalls kann es aufgrund hoher Temperaturen durch direkte Sonneneinstrahlung zu Fehlfunktionen kommen.

• Die Motorantenne wird automatisch ausgefahren. Feuchtigkeitskondensation Sollte sich im Inneren des Geräts Feuchtigkeit niederschlagen, nehmen Sie die CD heraus und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist. Andernfalls funktioniert das Gerät nicht einwandfrei. So bewahren Sie die hohe Tonqualität Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät oder die CDs gelangen.

• Setzen Sie CDs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Auto liegen.

• Reinigen Sie Discs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel.

• Dieses Gerät ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc- Standard (CD) entsprechen. DualDiscs und manche Musik-CDs mit Urheberrechtsschutzcodierung entsprechen nicht dem Compact Disc- Standard (CD) und können daher mit diesem Gerät nicht wiedergegeben werden.

• Auf diesem Gerät NICHT abspielbare CDs – CDs mit Etiketten, Aufklebern, Klebeband oder aufgeklebtem Papier. Wenn Sie solche CDs verwenden, kann es zu einer Fehlfunktion kommen oder die CD kann beschädigt werden. – CDs mit außergewöhnlichen Formen (z. B. herzförmige, quadratische oder sternförmige CDs). Falls Sie es doch versuchen, kann das Gerät beschädigt werden. –8-cm-Discs. Weitere Informationen Hinweise zu Discs17DE Hinweise zu CD-Rs/CD-RWs

• Wenn eine Multisession-CD mit einer CD- DA-Session beginnt, wird sie als CD-DA erkannt und andere Sessions werden nicht wiedergegeben.

• Auf diesem Gerät NICHT abspielbare CDs – CD-Rs/CD-RWs mit schlechter Aufnahmequalität. – CD-Rs/CD-RWs, die mit einem inkompatiblen Aufnahmegerät bespielt wurden. – CD-Rs/CD-RWs, die nicht richtig abgeschlossen wurden. – CD-Rs/CD-RWs, die nicht im Musik-CD- Format oder im MP3-Format (ISO9660 Level 1/Level 2, Joliet/Romeo oder Multisession) bespielt wurden. Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler. Wartung Reinigen der Anschlüsse Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden, nehmen Sie die Frontplatte ab (Seite 6) und reinigen Sie die Anschlüsse mit einem Wattestäbchen. Drücken Sie dabei nicht zu fest auf die Anschlüsse. Andernfalls können sie beschädigt werden. Hinweise• Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus und ziehen Sie den Schlüssel aus dem Zündschloss.• Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Händen oder einem Metallgegenstand. Wiedergabereihenfolge von Audiodateien Ordner (Album)Audiodatei (Titel)18DE Technische Daten Tuner FM (UKW) Empfangsbereich: Wenn [AREA] auf [EUROPE] gesetzt ist: 87,5 MHz – 108,0 MHz Wenn [AREA] auf [RUSSIA] gesetzt ist: FM1/FM2: 87,5 MHz – 108,0 MHz (in Schritten von 50 kHz) FM3: 65 MHz – 74 MHz (in Schritten von 30 kHz) Antennenanschluss: Anschluss für Außenantenne Zwischenfrequenz: Wenn [AREA] auf [EUROPE] gesetzt ist: FM CCIR: -1.956,5 kHz bis -487,3 kHz und +500,0 kHz bis +2.095,4 kHz Wenn [AREA] auf [RUSSIA] gesetzt ist: FM CCIR: -1.956,5 kHz bis -487,3 kHz und +500,0 kHz bis +2.095,4 kHz FM OIRT: -1.815,6 kHz bis -943,7 kHz und +996,6 kHz bis +1.776,6 kHz Nutzbare Empfindlichkeit: 7 dBf Trennschärfe: 75 dB bei 400 kHz Signal-Rauschabstand: 73 dB Kanaltrennung: 50 dB bei 1 kHz Frequenzgang: 20 Hz – 15.000 Hz MW/LW Empfangsbereich: MW: 531 kHz – 1.602 kHz LW: 153 kHz – 279 kHz Antennenanschluss: Anschluss für Außenantenne Empfindlichkeit: MW: 26 μV, LW: 50 μV CD-Player Signal-Rauschabstand: 95 dB Frequenzgang: 10 Hz – 20.000 Hz Gleichlaufschwankungen: unterhalb der Messgrenze Höchstzahl an: (nur CD-Rs/CD-RWs) – Ordnern (Alben): 150 (einschließlich Stammordner) – Dateien (Titeln) und Ordnern: 300 (gegebenenfalls weniger als 300, wenn die Ordner-/Dateinamen viele Zeichen enthalten) – anzeigbaren Zeichen für einen Ordner-/ Dateinamen: 32 (Joliet)/64 (Romeo) Entsprechender Codec: MP3 (.mp3) und WMA (.wma) USB-Player Schnittstelle: USB (Full-Speed) Maximale Stromstärke: 500 mA Höchstzahl an erkennbaren Titeln: – Ordner (Alben): 256 – Dateien (Titel) pro Ordner: 256 Kompatibles Android Open Accessory- Protokoll (AOA): 2.0 Entsprechender Codec: MP3 (.mp3) Bitrate: 8 Kbps – 320 Kbps (Unterstützt VBR (variable Bitrate)) Abtastrate: 16 kHz – 48 kHz WMA (.wma) Bitrate: 32 Kbps – 192 Kbps (Unterstützt VBR (variable Bitrate)) Abtastrate: 32 kHz, 44,1 kHz, 48 kHz FLAC (.flac) Bittiefe: 16 Bit, 24 Bit Abtastrate: 44,1 kHz, 48 kHz Endverstärker Ausgänge: Lautsprecherausgänge Lautsprecherimpedanz: 4 Ω – 8 Ω Maximale Ausgangsleistung: 55 W × 4 (an 4Ω) Allgemeines Ausgänge: Audioausgänge (REAR, SUB) Steueranschluss für Motorantenne/ Endverstärker (REM OUT) Eingänge: Fernbedienungseingang Antenneneingang AUX-Eingangsbuchse (Stereominibuchse) USB-Anschluss Betriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung) Nennstromaufnahme: 10 A Abmessungen: ca. 178 mm × 50 mm × 177 mm (B/H/T) Einbaumaße: ca. 182 mm × 53 mm × 160 mm (B/H/T) Gewicht: ca. 1,2 kg19DE Lieferumfang: Hauptgerät (1) Montageteile und Anschlusszubehör (1 Satz) Ihr Händler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie Ihren Händler nach ausführlichen Informationen. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Windows Media ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieses Produkts ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt. MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson. Android ist eine Marke von Google Inc. libFLAC Copyright (C) 2000-2009 Josh Coalson Copyright (C) 2011-2013 Xiph.Org Foundation Die Redistribution und Nutzung im Quell- und Binärformat mit oder ohne Modifikationen ist unter folgenden Voraussetzungen zulässig: Redistributionen des Quellcodes müssen den oben genannten Urheberrechtsvermerk, diese Liste der Voraussetzungen sowie den folgenden Haftungsausschluss enthalten. Bei Redistributionen im Binärformat müssen der oben genannte Urheberrechtsvermerk, diese Liste der Voraussetzungen sowie der folgende Haftungsausschluss in der Dokumentation und/oder in sonstigen mit der Redistribution verbreiteten Materialien enthalten sein. Der Name der Xiph.org Foundation und die Namen deren Partner dürfen nicht ohne vorherige schriftliche Genehmigung verwendet werden, um für Produkte zu werben oder Produkte zu befürworten, die aus dieser Software abgeleitet sind.

DIESE SOFTWARE WIRD VON DEN

URHEBERRECHTSINHABERN UND DEREN

PARTNERN OHNE GEWÄHR ZUR VERFÜGUNG

GESTELLT UND JEDWEDE AUSDRÜCKLICHE

ODER IMPLIZITE HAFTUNG WIE DIE HAFTUNG

FÜR HANDELSÜBLICHE QUALITÄT UND DIE

EIGNUNG FÜR EINEN BESTIMMTEN ZWECK

NEBEN- ODER FOLGESCHÄDEN

IRGENDWELCHER ART (U. A. BESCHAFFUNG

DATENVERLUST, ENTGANGENEN GEWINN

ODER UNTERBRECHUNG DER

GESCHÄFTSTÄTIGKEIT), UNABHÄNGIG VON

DEREN URSACHE UND VON JEDER

HAFTUNGSTHEORIE, OB AUF EINEM

VERTRAG ODER GEFÄHRDUNGSHAFTUNG

ODER EINER UNERLAUBTEN HANDLUNG (U.

A. FAHRLÄSSIGKEIT) BERUHEND, DIE IN

IRGENDEINER WEISE AUS DER

VERWENDUNG DIESER SOFTWARE

KENNTNIS GESETZT WURDEN. Urheberrechte20DE Störungsbehebung Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben. Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben. Einzelheiten zum Gebrauch der Sicherung und zum Ausbauen des Geräts aus dem Armaturenbrett finden Sie unter „Anschluss/ Installation“ (Seite 24). Wenn das Problem sich nicht beheben lässt, besuchen Sie die Support-Website, die auf der hinteren Umschlagseite angegeben ist. Allgemeines Es ist gar kein Ton zu hören oder der Ton ist zu leise. Der Fader-Regler [FADER] ist nicht für ein 2-Lautsprecher-System eingestellt. Die Lautstärke dieses Geräts und/oder des verbundenen Audiogeräts ist sehr niedrig. – Erhöhen Sie die Lautstärke dieses Geräts und des verbundenen Geräts. Kein Signalton ertönt. Ein gesondert erhältlicher Endverstärker ist angeschlossen und Sie verwenden nicht den integrierten Verstärker. Der Speicherinhalt wurde gelöscht. Das Stromversorgungskabel wurde gelöst, die Verbindung zur Batterie besteht nicht mehr oder das Kabel bzw. die Batterie ist falsch angeschlossen. Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht. Die Sicherung ist durchgebrannt. Störgeräusche sind zu hören, wenn der Zündschlüssel gedreht wird. Die Leitungen sind nicht korrekt an den Stromanschluss für Zubehörgeräte am Fahrzeug angeschlossen. Das Gerät wechselt während der Wiedergabe bzw. des Radioempfangs in den Demo-Modus. Wenn [DEMO-ON] eingestellt ist und 5 Minuten lang keine Funktion ausgeführt wird, wechselt das Gerät in den Demo- Modus. – Stellen Sie [DEMO-OFF] ein (Seite 13). Die Anzeige wird ausgeblendet bzw. erscheint nicht im Display. Der Dimmer ist auf [DIM-ON] eingestellt (Seite 15). Die Anzeige wird ausgeblendet, wenn Sie OFF gedrückt halten. – Drücken Sie OFF am Gerät erneut, bis die Anzeige eingeblendet wird. Die Anschlüsse sind verschmutzt (Seite 17). Das Display bzw. die Beleuchtung blinkt. Das Gerät wird nicht ausreichend mit Strom versorgt. – Überprüfen Sie, ob die Autobatterie das Gerät mit ausreichend Strom versorgt. (Die Betriebsspannung beträgt 12 V Gleichstrom.) Die Funktionstasten funktionieren nicht. Die CD lässt sich nicht auswerfen. Drücken Sie DSPL und (Zurück)/MODE länger als 2 Sekunden, um das Gerät zurückzusetzen. Der Speicherinhalt wird gelöscht. Setzen Sie das Gerät aus Sicherheitsgründen nicht beim Fahren zurück. Radioempfang Sender lassen sich nicht empfangen. Der Ton ist stark gestört. Die Verbindung wurde nicht richtig hergestellt. – Prüfen Sie die Verbindung der Autoantenne. – Wenn die Motorantenne nicht automatisch ausgefahren wird, prüfen Sie die Verbindung der Motorantennen- Steuerleitung.21DE Gespeicherte Sender lassen sich nicht einstellen. Das Sendesignal ist zu schwach. In FM3 kann zwischen 65 MHz und 74 MHz kein Sender eingestellt werden. [AREA] ist auf [EUROPE] gesetzt. – Setzen Sie [AREA] auf [RUSSIA] (Seite 13). RDS RDS-Dienste können nicht empfangen werden (wenn [AREA] auf [RUSSIA] gesetzt ist). FM3 ist ausgewählt. – Wählen Sie FM1 oder FM2 aus. RDS-Dienste stehen in der aktuellen Region nicht zur Verfügung. Der Sendersuchlauf (SEEK) startet nach ein paar Sekunden Radioempfang. Der Sender ist kein Verkehrsfunksender (TP) oder die Sendesignale sind zu schwach. – Deaktivieren Sie TA (Seite 9). Es sind keine Verkehrsdurchsagen zu hören. Aktivieren Sie TA (Seite 9). Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender (TP) handelt. – Stellen Sie einen anderen Sender ein. Bei der PTY-Funktion wird [- - - - - - - -] angezeigt. Der aktuelle Sender ist kein RDS-Sender. Es wurden keine RDS-Daten empfangen. Der Sender gibt den Programmtyp nicht an. Der Programmdienstname blinkt. Für den aktuellen Sender gibt es keine Alternativfrequenz. – Drücken Sie SEEK +/–, solange der Programmdienstname blinkt. [PI SEEK] wird angezeigt und das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (Programmkennung). CD-Wiedergabe Die CD lässt sich nicht abspielen. Die CD ist beschädigt oder verschmutzt. Die CD-R/CD-RW ist nicht als Audio-CD konzipiert (Seite 17). MP3-/WMA-Dateien können nicht wiedergegeben werden. Die Disc ist nicht mit dem MP3-/WMA- Format bzw. der Version kompatibel. Einzelheiten zu abspielbaren CDs und den Formaten finden Sie auf der Support- Website, die auf der hinteren Umschlagseite angegeben ist. Es dauert länger, bis die Wiedergabe von MP3-/WMA-Dateien beginnt. Bei folgenden CDs dauert es länger, bis die Wiedergabe beginnt: – CDs mit einer komplizierten Datei-/ Ordnerstruktur. – Multisession-CDs. – CDs, zu denen noch Daten hinzugefügt werden können. Tonsprünge treten auf. Die CD ist beschädigt oder verschmutzt. Wiedergabe mit einem USB-Gerät Sie können über einen USB-Hub nichts wiedergeben lassen. Dieses Gerät kann keine USB-Geräte erkennen, die über einen USB-Hub angeschlossen sind. Es dauert länger, bis an einem USB-Gerät die Wiedergabe beginnt. Die Dateien auf dem USB-Gerät befinden sich in einer komplizierten Datei-/ Ordnerstruktur. Der Ton setzt aus. Bei einer hohen Bitrate kommt es möglicherweise zu Tonaussetzern. DRM-Dateien (digitale Rechteverwaltung) können in manchen Fällen unter Umständen nicht wiedergegeben werden.22DE Audiodateien können nicht wiedergegeben werden. USB-Geräte, die mit einem anderen Dateisystem als FAT16 oder FAT32 formatiert wurden, werden nicht unterstützt.*

• Dieses Gerät unterstützt FAT16 und FAT32, aber möglicherweise unterstützen nicht alle USB- Geräte diese FAT-Systeme. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum USB- Gerät oder wenden Sie sich an den Hersteller. Funktionen zum Überspringen eines Albums bzw. von Elementen (Sprung- Modus) und Suchen nach einem Titel anhand seines Namens (Quick-BrowZer) können nicht ausgeführt werden. Diese Funktionen können nicht ausgeführt werden, wenn ein USB-Gerät im Android- Modus angeschlossen ist. – Setzen Sie [USB MODE] auf [MSC/MTP] (Seite 14). Der USB-Modus des anderen Geräts ist nicht auf den richtigen Modus eingestellt. – Stellen Sie sicher, dass am anderen Gerät der MSC/MTP-Modus als USB- Modus eingestellt ist. Während der Wiedergabe im Android- Modus kann kein Ton ausgegeben werden. Während sich das Gerät im Android- Modus befindet, wird der Ton nur über das Android-Smartphone ausgegeben. – Überprüfen Sie den Status der Anwendung für die Audiowiedergabe auf dem Android-Smartphone. – Je nach dem Android-Smartphone erfolgt die Wiedergabe möglicherweise nicht einwandfrei. Meldungen Eine der folgenden Meldungen erscheint oder blinkt möglicherweise während des Betriebs. CD ERROR: Die Disc kann nicht wiedergegeben werden. Die Disc wird automatisch ausgeworfen. Reinigen Sie die Disc, setzen Sie sie korrekt ein und vergewissern Sie sich, dass sie nicht leer oder beschädigt ist. CD NO MUSIC: Es gibt keine abspielbare Datei. Die Disc wird automatisch ausgeworfen. Legen Sie eine Disc ein, auf der sich abspielbare Dateien befinden (Seite 18). CD PUSH EJT: Die Disc lässt sich nicht ordnungsgemäß auswerfen. Drücken Sie (Auswerfen). HUB NO SUPRT: USB-Hubs werden nicht unterstützt. INVALID Die ausgewählte Funktion ist möglicherweise nicht zulässig. NO AF: Es gibt keine Alternativfrequenzen. Drücken Sie SEEK +/–, solange der Programmdienstname blinkt. Das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (Programmkennung). [PI SEEK] wird angezeigt. NO TP: Es gibt keine Verkehrsfunksender. Das Gerät sucht weiter nach verfügbaren Verkehrsfunksendern (TP).23DE

NOT SUPPORT - ANDROID MODE

[USB MODE] ist auf [ANDROID] gesetzt und ein an dieses Gerät angeschlossenes USB-Gerät unterstützt AOA (Android Open Accessory) 2.0 nicht. – Setzen Sie [USB MODE] auf [MSC/MTP] (Seite 14). OVERLOAD: Das USB-Gerät ist überlastet. Trennen Sie das USB-Gerät von diesem Gerät und wählen Sie mit SRC eine andere Tonquelle aus. Am USB-Gerät liegt ein Fehler vor oder ein nicht unterstütztes Gerät ist angeschlossen. READ: Informationen werden eingelesen. Bitte warten Sie, bis das Einlesen abgeschlossen ist. Die Wiedergabe beginnt danach automatisch. Dieser Vorgang kann je nach Dateistruktur einige Zeit in Anspruch nehmen. USB ERROR: Die Wiedergabe mit dem USB- Gerät ist nicht möglich. Schließen Sie das USB-Gerät erneut an. USB NO DEV: Es ist kein USB-Gerät angeschlossen bzw. es wird nicht erkannt. Vergewissern Sie sich, dass das USB-Gerät bzw. das USB-Kabel fest angeschlossen ist. USB NO MUSIC: Es gibt keine abspielbare Datei. Schließen Sie ein USB-Gerät an, auf dem sich abspielbare Dateien befinden (Seite 18). USB NO SUPRT: Das USB-Gerät wird nicht unterstützt. Einzelheiten zur Kompatibilität Ihres USB- Geräts finden Sie auf der Support- Website, die auf der hinteren Umschlagseite angegeben ist. oder : Sie sind am Anfang bzw. Ende der Disc angelangt. (Unterstrich): Das Zeichen lässt sich nicht anzeigen. Beim Verwenden der Lenkradfernbedienung: ERROR: Beim Registrieren der Funktion ist ein Fehler aufgetreten. Starten Sie die Registrierung ab der Funktion neu, bei der der Fehler auftrat (Seite 13). TIMEOUT: Das Registrieren der Funktion ist aufgrund einer Zeitüberschreitung fehlgeschlagen. Versuchen Sie, die Registrierung abzuschließen, solange [REGISTER] blinkt (etwa 6 Sekunden) (Seite 13). Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler. Wenn Sie das Gerät aufgrund einer Störung bei der CD-Wiedergabe zur Reparatur bringen, bringen Sie bitte auch die CD mit, die eingelegt war, als das Problem zum ersten Mal auftrat.24DE Vorsichtsmaßnahmen

• Schließen Sie alle Masseleitungen an einen gemeinsamen Massepunkt an.

• Achten Sie darauf, dass die Leitungen nicht unter einer Schraube oder zwischen beweglichen Teilen, wie z. B. in einer Sitzschiene, eingeklemmt werden.

• Schalten Sie, bevor Sie irgendwelche Anschlüsse vornehmen, die Zündung des Fahrzeugs aus, um Kurzschlüsse zu vermeiden.

• Schließen Sie die Stromversorgungsleitung an dieses Gerät und die Lautsprecher an, bevor Sie es an den Hilfsstromanschluss anschließen.

• Aus Sicherheitsgründen müssen alle losen, nicht angeschlossenen Leitungen mit Isolierband abgeklebt werden.

• Wählen Sie den Einbauort sorgfältig so aus, dass das Gerät beim Fahren nicht hinderlich ist.

• Installieren Sie das Gerät nicht an einer Stelle, an der es Staub, Schmutz, übermäßigen Erschütterungen oder hohen Temperaturen ausgesetzt ist, wie z. B. in direktem Sonnenlicht oder in der Nähe der Heizung.

• Verwenden Sie ausschließlich die mitgelieferten Montageteile. Nur mit diesen Teilen lässt sich das Gerät sicher montieren. Hinweis zur Stromversorgungsleitung (gelb)Wenn Sie dieses Gerät zusammen mit anderen Stereokomponenten anschließen, muss der Autostromkreis, an den die Geräte angeschlossen sind, einen höheren Ampere-Wert aufweisen als die Summe der Ampere-Werte der Sicherungen an den einzelnen Komponenten. Einstellen des Montagewinkels Achten Sie darauf, dass der Montagewinkel geringer ist als 45°. Teileliste für die Installation

• In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgeführt.

• Die Halterung und die Schutzumrandung werden vor der Auslieferung am Gerät angebracht. Vor dem Montieren des Geräts entfernen Sie mit den Löseschlüsseln die Halterung vom Gerät. Erläuterungen dazu finden Sie unter „Abnehmen der Schutzumrandung und der Halterung“ (Seite 27).

• Bewahren Sie die Löseschlüssel zur späteren Verwendung auf. Sie benötigen sie auch, wenn Sie das Gerät aus dem Fahrzeug ausbauen wollen. Anschluss/Installation Sicherheitsmaßnahmen

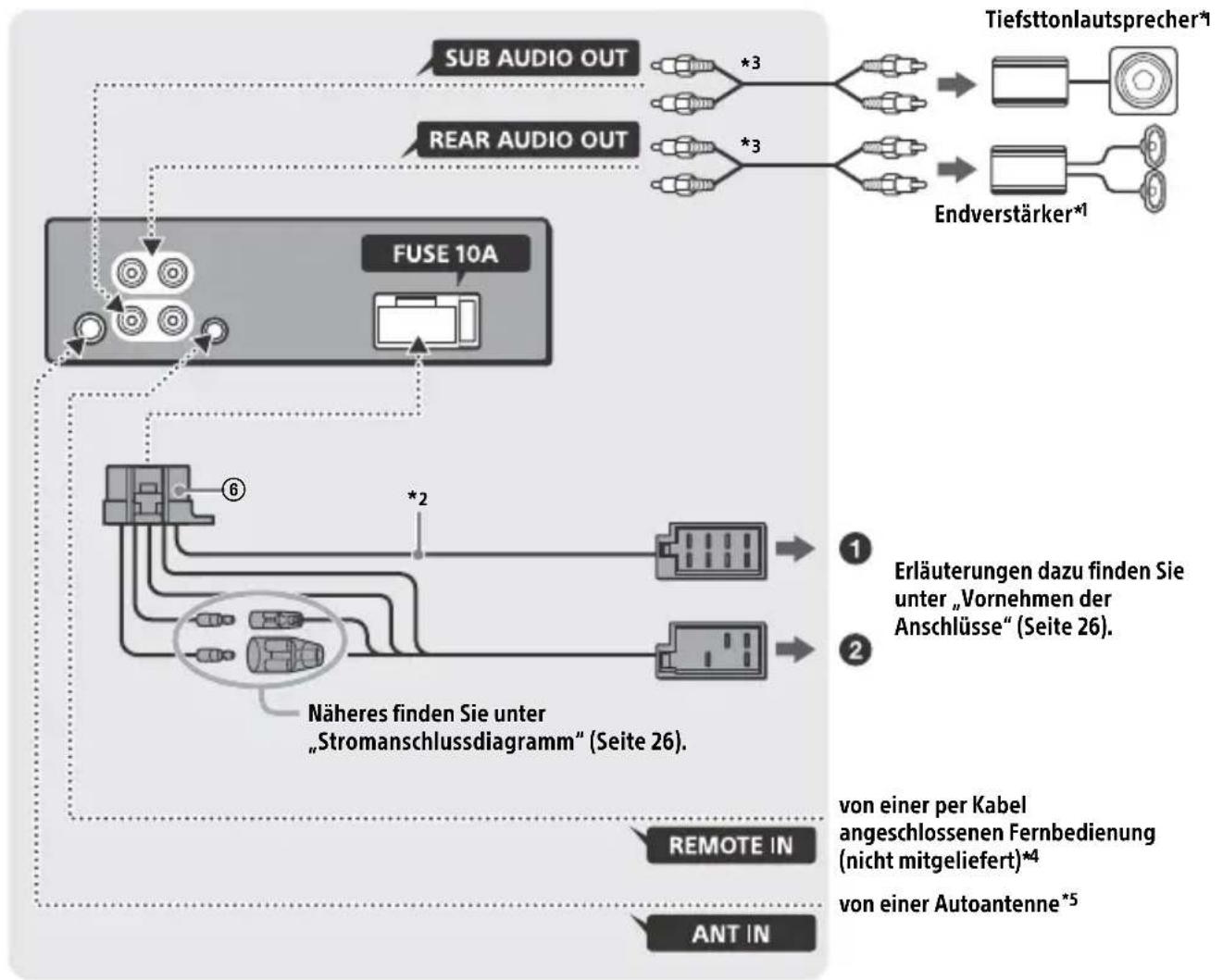

× 2 25DE Anschluss *1 Nicht mitgeliefert *2 Lautsprecherimpedanz: 4 Ω – 8 Ω × 4 *3 Cinchkabel (nicht mitgeliefert) *4 Verwenden Sie je nach Fahrzeugtyp einen Adapter für eine per Kabel angeschlossene Fernbedienung (nicht mitgeliefert). Einzelheiten zum Verwenden der Kabelfernbedienung finden Sie unter „Verwenden der Kabelfernbedienung“ (Seite 27). *5 Verwenden Sie je nach Fahrzeugtyp einen Adapter (nicht mitgeliefert), wenn der Antennenanschluss nicht passt.

von einer per Kabel angeschlossenen Fernbedienung (nicht mitgeliefert)*

von einer Autoantenne

Tiefsttonlautsprecher*

Erläuterungen dazu finden Sie unter „Vornehmen der Anschlüsse“ (Seite 26). Endverstärker*

Näheres finden Sie unter „Stromanschlussdiagramm“ (Seite 26).

226DE Wenn Sie eine Motorantenne ohne Relaiskästchen verwenden und dieses Gerät mit der mitgelieferten Stromversorgungsleitung anschließen, kann die Antenne beschädigt werden. An den Lautsprecheranschluss des Fahrzeugs An den Stromanschluss des Fahrzeugs Einfaches Anschließen eines Tiefsttonlautsprechers Sie können einen Tiefsttonlautsprecher ohne Endverstärker installieren, indem Sie ihn einfach an das Hecklautsprecherkabel anschließen. Hinweise

• Die Hecklautsprecherkabel müssen vorbereitet werden.

• Verwenden Sie einen Tiefsttonlautsprecher mit einer Impedanz zwischen 4 Ω und 8 Ω und mit ausreichender Belastbarkeit, um Schäden zu vermeiden. Anschluss für Stromversorgung des Speichers Wenn die gelbe Stromversorgungsleitung angeschlossen ist, wird der Speicher stets (auch bei ausgeschalteter Zündung) mit Strom versorgt. Lautsprecheranschluss

• Schalten Sie das Gerät vor dem Anschließen der Lautsprecher aus.

• Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 Ω und 8 Ω und mit ausreichender Belastbarkeit, um Schäden zu vermeiden. Stellen Sie die Position des Hilfsstromanschlusses bei Ihrem Fahrzeug fest und nehmen Sie die Anschlüsse entsprechend dem Fahrzeug richtig vor. Vornehmen der Anschlüsse

Hecklautsprecher (rechts) Violett

Frontlautsprecher (rechts) Grau

Grauschwarz gestreift

Frontlautsprecher (links) Weiß

Weißschwarz gestreift

Hecklautsprecher (links) Grün

Grünschwarz gestreift

Kontinuierliche Stromversorgung Gelb

Steuerung für Motorantenne/ Endverstärker (REM OUT) Blauweiß gestreift

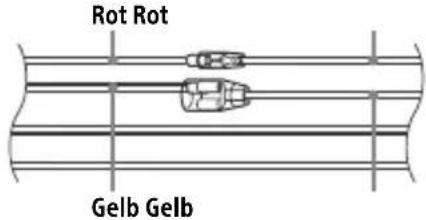

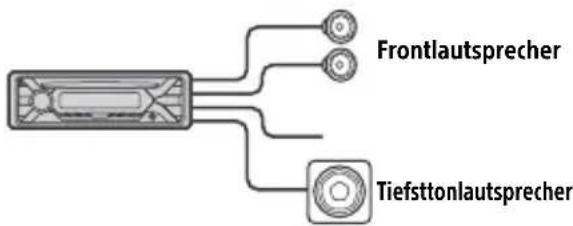

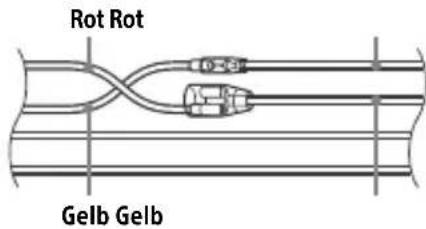

Geschaltete Stromversorgung Rot 16 Masse Schwarz Stromanschlussdiagramm Frontlautsprecher Tiefsttonlautsprecher Hilfsstromanschluss27DE Normaler Anschluss Wenn die Position der roten und gelben Leitung vertauscht ist Bei einem Fahrzeug mit Zündschloss ohne Zubehörposition ACC oder I Stellen Sie die Anschlüsse her, schließen Sie die geschalteten Stromversorgungsleitungen richtig an und verbinden Sie dann das Gerät mit der Stromversorgung des Fahrzeugs. Sollten beim Anschließen des Geräts Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an den Fahrzeughändler. 1 Zum Aktivieren der Kabelfernbedienung setzen Sie [STR CONTROL] unter [SET STEERING] auf [PRESET] (Seite 13). Installation Nehmen Sie vor dem Installieren des Geräts die Schutzumrandung und die Halterung vom Gerät ab. 1 Fassen Sie die Schutzumrandung mit den Fingern an den Seitenkanten und ziehen Sie sie heraus. 2 Führen Sie die beiden Löseschlüssel ein, bis sie mit einem Klicken einrasten. Ziehen Sie die Halterung nach unten und das Gerät zum Herausziehen nach oben.

Kontinuierliche Stromversorgung Gelb

Geschaltete Stromversorgung Rot

Geschaltete Stromversorgung Gelb

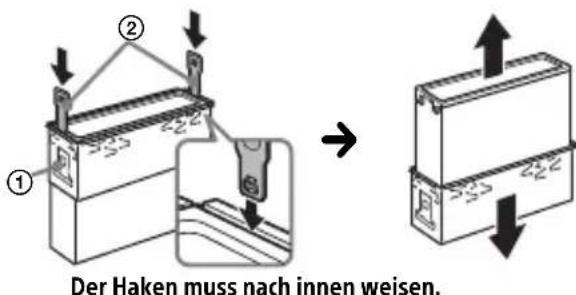

Kontinuierliche Stromversorgung Rot Rot RotGelb Gelb Rot RotGelb Gelb Rot Rot Gelb Gelb Verwenden der Kabelfernbedienung Abnehmen der Schutzumrandung und der Halterung

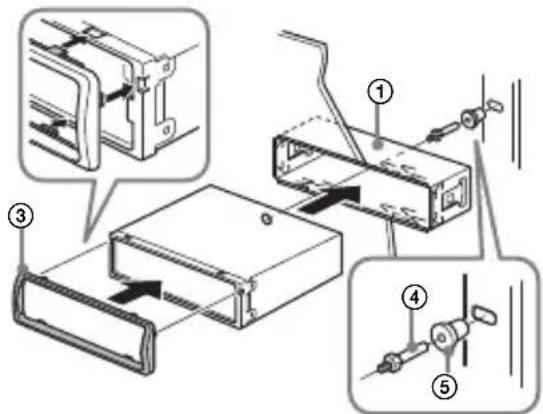

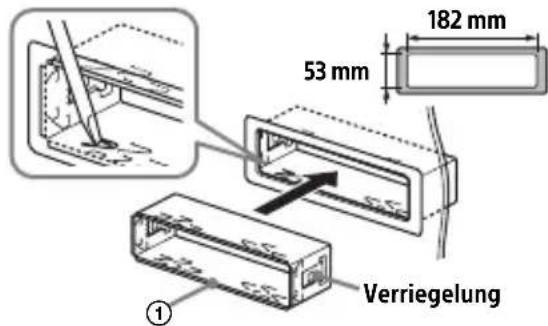

Der Haken muss nach innen weisen.28DE Vergewissern Sie sich vor der Montage, dass die Verriegelungen an beiden Seiten der Halterung um 2 mm nach innen gebogen sind. 1 Platzieren Sie die Halterung im Armaturenbrett und biegen Sie dann die Klammern nach außen, um einen sicheren Halt zu gewährleisten. 2 Montieren Sie das Gerät an der Halterung und bringen Sie dann die Schutzumrandung an. Hinweise

• Wenn die Verriegelungen gerade oder nach außen gebogen sind, ist das Gerät nicht sicher installiert und kann herausrutschen.• Achten Sie darauf, dass die 4 Verriegelungen an der Schutzumrandung fest in den Kerben am Gerät sitzen. Erläuterungen dazu finden Sie unter „Abnehmen der Frontplatte“ (Seite 6). Erläuterungen dazu finden Sie unter „Zurücksetzen des Geräts“ (Seite 7). Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler. Montieren des Geräts im Armaturenbrett Abnehmen und Anbringen der Frontplatte
