GEBRUIKSAANWIJZING LET24T1000HF HAIER

Lees deze handleiding aandachtig door voordat u uw televisie gaat gebruiken en houd deze handleiding op de juiste plaats voor latere verwijzing.

Model :

LET19T1000H

LET22T1000HF

LET24T1000HF

LET26T1000HF

Inhoud

01 Veiligheid en waarschuwingen

Welkom P. 03

Belangrijke informatie P. 03

Mededeling over de veiligheid P. 04

Waarschuwingen en voorzichtigheid P. 05

02 Introductie

Belangrijkste kenmerken P. 07

Montagewijze van het voetstuk P. 08

Richtlijnen voor monteren aan een muur P. 09

Het voorpaneel P. 11

AV-verbindingen P. 12

Het aansluiten van uw tv P. 13

Gemeenschappelijke interface P. 14

03 Afstandsbediening

Afstandsbediening P. 15

04 Werking

Installatiehandleiding P. 17

05 Oplossen van problemen

Oplossen van problemen P. 36

Specificatie P. 37

01 Veiligheid en waarschuwingen WELKOM

Hartelijk dank voor de aanschaf van deze 19"/22"/24"/26" LED/LCD-tv. Deze handleiding zal u helpen bij het opzetten en het gebruik van uw tv.

Controleer eerst de inhoud van de doos, met de onderdelen die vermeld staan op de onderstaande lijst:

19" HD-voorbereide LED/LCD-tv	22" volledige HD 1080P LED/LCD-tv
Afstandsbediening	Afstandsbediening
2x AAA batterijen	2x AAA batterijen
Handleiding	Handleiding
Snelle startgidsscart kabel*1	Snelle startgidsscart kabel*1
Stand	Stand
24" volledige HD 1080P LED/LCD-tv	26" volledige HD 1080P LED/LCD-tv
Afstandsbediening	Afstandsbediening
2x AAA batterijen	2x AAA batterijen
Handleiding	Handleiding
Snelle startgidsscart kabel*1	Snelle startgidsscart kabel*1
Stand	Stand

Nu kunt u beginnen!

BELANGRIJKE INFORMATIE

LEES EERST ALLE INSTRUCTIES DOOR EN BEWAAR DEZE HANDLEIDING VOOR LATERE VERWIJZING.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

LET OP!

KANS OP EEN ELEKTRISCHE SCHOK NIET OPENEN

LET OP!

MAAK DE AFDEKPLAAT (OF ACHTERKANT) NIET OPEN, DIT OM HET RISICO VAN EEN ELEKTRISCHE SCHOK TE VOORKOMEN. ER BEVINDEN ZICH GEEN GEBRUIKERSONDERDELEN IN DIT APPARAAT. NEEMT U CONTACT OP MET DE KLANTENDIENST VOOR EVENTUELE PROBLEMEN. ER BEVINDT ZICH EEN BLIKSEMSCHICHT/PIJLSYMBOOL IN DE DRIEHOEK. DIT SYMBOOL GEEFT AAN DAT ER ZICH EEN HOOG VOLTAGE BINNENIN BEVINDT. HET KAN GEVAARLIJK ZIJN OM ELKE VORM VAN CONTACT TE MAKEN MET DE ONDERDELEN BINNENIN DIT PRODUCT.

ER BEVINDT ZICH EEN UITROEPTEKEN IN DE DRIEHOEK: DIT SYMBOOL ATTENDEERT U EROP DAT ER BELANGRIJKE LITERATUUR MEEGELEVERD IS BIJ DIT PRODUCT BETREFFENDE HET ONDERHOUD EN INBEDRIJFSTELLING.

LET OP: PLAATS HET TV-TOESTEL NIET IN DE BUURT VAN VOCHTIGHEID, DIT OM HET RISICO VAN ELEKTRISCHE SCHOKKEN EN BRAND TE VERMIJDEN. GEBRUIK GEEN SCHURENDE SCHOONMAAKMIDDELEN DIE KRASSEN OF SCHADE AAN HET LCD-SCHERM KUNNEN AANBRENGEN. VOORKOM CONTACT MET VOORWERPEN DIE HET LCD-SCHERM KUNNEN BESCHADIGEN.

OPMERKING: HET ONDERHOUDEN VAN HET APPARAAT DOOR UZELF IS NIET TOEGESTAAN EN KAN TOT LETSEL LEIDEN, OF TOT SCHADE AAN HET PRODUCT. NEEM CONTACT OP MET DE KLANTENDIENST VOOR AL HET ONDERHOUD.

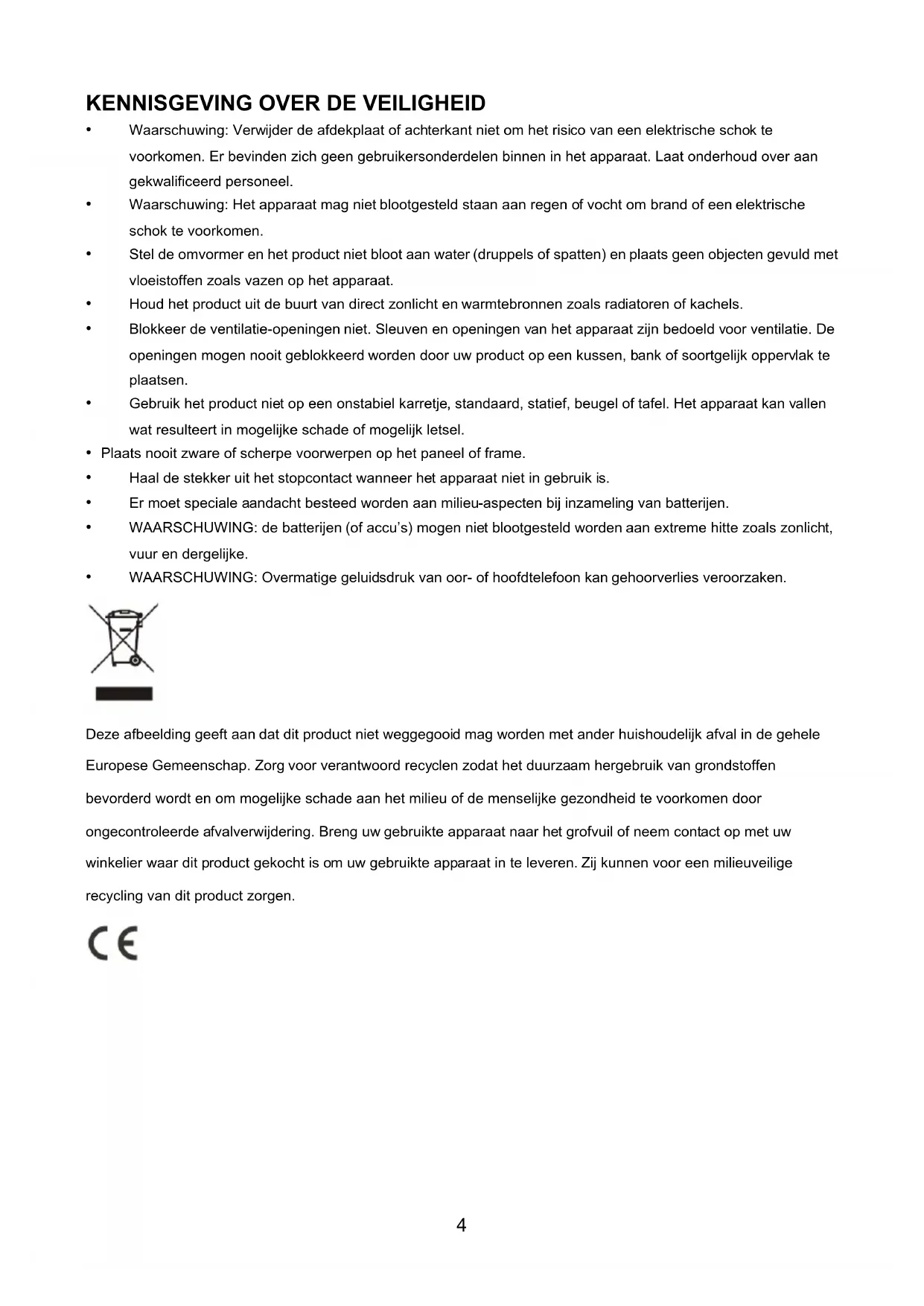

KENNISGEVING OVER DE VEILIGHEID

• Waarschuwing: Verwijder de afdekplaat of achterkant niet om het risico van een elektrische schok te voorkomen. Er bevinden zich geen gebruikersonderdelen binnen in het apparaat. Laat onderhoud over aan gekwalificeerd personeel.
• Waarschuwing: Het apparaat mag niet blootgesteld staan aan regen of vocht om brand of een elektrische schok te voorkomen.
• Stel de omvormer en het product niet bloot aan water (druppels of spatten) en plaats geen objecten gevuld met vloeistoffen zoals vazen op het apparaat.
  • Houd het product uit de buurt van direct zonlicht en warmtebronnen zoals radiatoren of kachels.
• Blokkeer de ventilatie-openingen niet. Sleuven en openingen van het apparaat zijn bedoeld voor ventilatie. De openingen mogen nooit geblokkeerd worden door uw product op een kussen, bank of soortgelijk oppervlak te plaatsen.
• Gebruik het product niet op een onstabiel karretje, standaard, statief, beugel of tafel. Het apparaat kan vallen wat resulteert in mogelijke schade of mogelijk letsel.
• Plaats nooit zware of scherpe voorwerpen op het paneel of frame.
  • Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is.
  • Er moet speciale aandacht besteed worden aan milieu-aspecten bij inzameling van batterijen.
• WAARSCHUWING: de batterijen (of accu's) mogen niet blootgesteld worden aan extreme hitte zoals zonlicht, vuur en dergelijke.
  • WAARSCHUWING: Overmatige geluidsdruk van oor- of hoofdtelefoon kan gehoorverlies veroorzaken.

Deze afbeelding geeft aan dat dit product niet weggegooid mag worden met ander huishoudelijk afval in de gehele Europese Gemeenschap. Zorg voor verantwoord recyclen zodat het duurzaam hergebruik van grondstoffen bevorderd wordt en om mogelijke schade aan het milieu of de menselijke gezondheid te voorkomen door ongecontroleerde afvalverwijdering. Breng uw gebruikte apparaat naar het grofvuil of neem contact op met uw winkelier waar dit product gekocht is om uw gebruikte apparaat in te leveren. Zij kunnen voor een milieuveilige recycling van dit product zorgen.

CE

Deze televisie-ontvanger gebruikt hoge spanningen tijdens de werking. Verwijder de afdekplaat of achterkant van dit apparaat niet. Laat onderhoud aan gekwalificeerd personeel over.

Warning

Stel de televisie-ontvanger nooit bloot aan regen of vocht om brand of een elektrische schok te vermijden.

Warning

Laat dit product niet vallen, duw geen objecten in de gleuven of openingen van de televisie. Mors nooit enige vloeistof op de televisieontvanger.

Caution

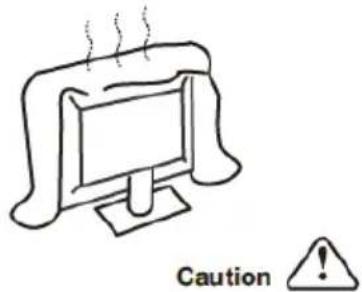

Blokkeer de ventilatie-openingen aan de achterkant niet. Voldoende ventilatie is essentieel om te voorkomen dat elektrische componenten falen.

Caution

Zorg ervoor dat het snoer zich nooit onder de televisie-ontvanger bevindt.

Caution

Leun of sta nooit op de televisie of standaard, of druk er niet plotseling tegenaan. Besteed speciale aandacht aan kinderen. Een ernstig letsel kan veroorzaakt worden indien het toestel valt.

Caution

Plaats uw televisie niet op een onstabiel karretje, standaard, plank of tafel. Een ernstig letsel aan een individu of schade aan de televisie kan veroorzaakt worden indien het valt.

Caution

Het is raadzaam om de stekker uit het stopcontact te halen wanneer de televisie-ontvanger langere tijd niet gebruikt wordt.

Indien de televisie ingebouwd wordt in een compartiment of soortgelijke behuizing, moeten de minimum afstanden gehandhaafd worden. Warmte-ontwikkeling kan de levensduur van uw televisie verkorten en kan ook gevaarlijk zijn.

02 Introductie

OPGELET

Knoei nooit met onderdelen binnenin de TV of andere instelknoppen die niet in deze handleiding beschreven zijn. Alle LED-TV's zijn hoogspanning elektrische apparatuur.

Wanneer u afstoft of er water aan het scherm, de kast, rond de knoppen of aansluitingen komt, moet het netsnoer uit het stopcontact worden verwijderd.

Veeg de TV af met een zachte, droge, stofvrije doek.

Ontkoppel het netsnoer en de antenne/antennekabel tijdens onweer om schade aan uw TV en eventuele andere aangesloten apparaten te voorkomen.

Alle reparaties aan deze TV mogen alleen door gekwalificeerd TV-onderhoudspersoneel worden uitgevoerd.

INSTALLATIE

* Plaats de tv in de kamer waar het licht niet rechtstreeks in aanraking komt met het scherm.
* Totale duisternis of een reflectie op het beeldscherm kan leiden tot vermoeide ogen. Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort.
* Laat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken.
* Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een component te voorkomen.
* Bedek de ventilatie-openingen niet wanneer de tv in gebruik is.

Belangrijkste kenmerken

1 Kan gebruikt worden als televisie, beeldscherm, pc-scherm;
2 Hoge helderheid, brede kijkhoek;
3 Tijdsverschuiving;
4 HDMI-interface en SCART-interface;
5 NICAM;

Belangrijkste kenmerken

Paneel	19"	22"	24"	26"
tv-systeem	PAL-B/G, I, D/KSECAM- B/G, D/K, L, L'
Signaal videosysteem PAL/SECAM
Ingang voedingsspanning AG	100-240V 50/60Hz
Energieverbruik	30W	38W	40W	55W
Energieverbruik Stand-by	<0.5W
Vermogen audio-uitgang (THD≤7%)	2x3W
Ingangs signaal	Analoge RGB(PC) x1; PC audio x1Hoge definitie multi-media interface (HDMI) x2Video-ingang x1Audio-ingang x1Y/Pb/Prx1Scart x1CI x 1
	USB x 1Tuner x 1RF Co-Ax x 1
uitgangssignaal	Hoofdtelefoon x 1S/PDIF x 1
Horizontale definitie (TV-lijn)	Samengestelde video-ingang >=350YPbPr >=400

PC

VOORAF INGESTELD

	RESOLUTIE	V.Freq.(Hz)	H.Freq.(KHz)
1	640x480	60
2	800x600	60
3	1024x768	60
4	1360x768	60
5	1280x1024	60

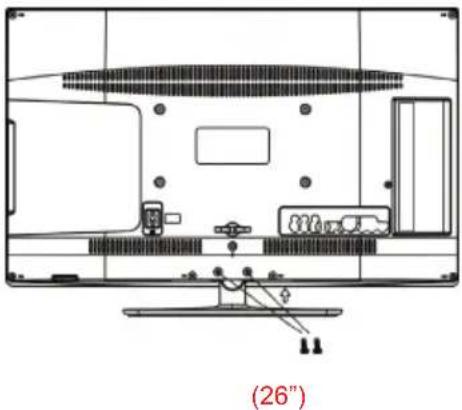

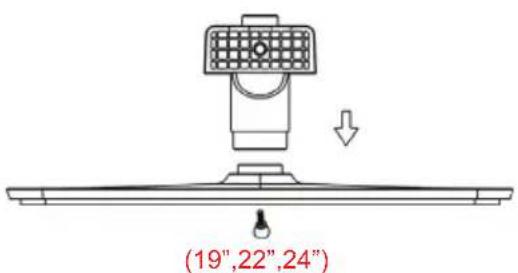

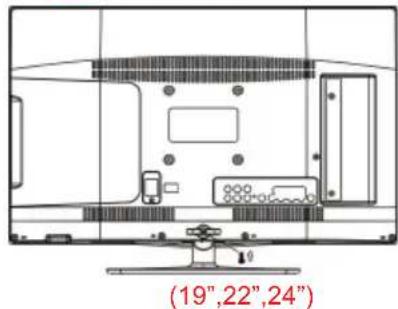

Montagewijze van het voetstuk

1. Zet de ondersteunende pilaarvoet op het voetstuk in de richting van de aangegeven pijl en zet deze vervolgens vast met drie schroeven.

1. Zet de ondersteunende pilaarvoet op het voetstuk in de richting van de aangegeven pijl en zet deze vervolgens vast met drie schroeven.

2.Zet de standaard terug op de achterkant in de richting van de aangegeven pijl en zet deze vervolgens met één schroef vast.

2.Zet de standaard terug op de achterkant in de richting van de aangegeven pijl en zet deze vervolgens met twee schroeven vast.

Zoek een plek voor de tv in een kamer waar er geen rechtstreeks licht op het scherm valt. Totale duisternis of een reflectie op het scherm kan leiden tot vermoeidheid van de ogen. Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort.

Laat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken.

Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een component te voorkomen.

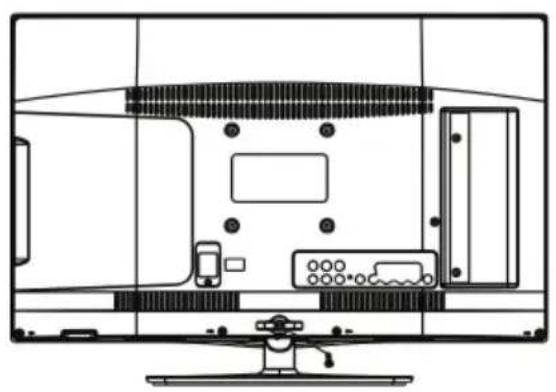

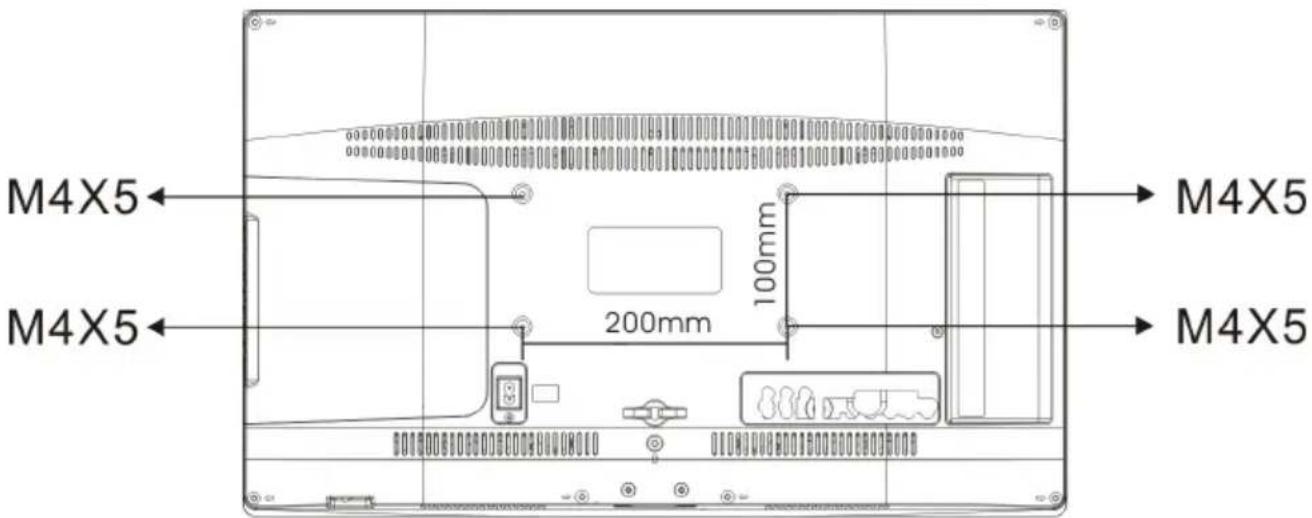

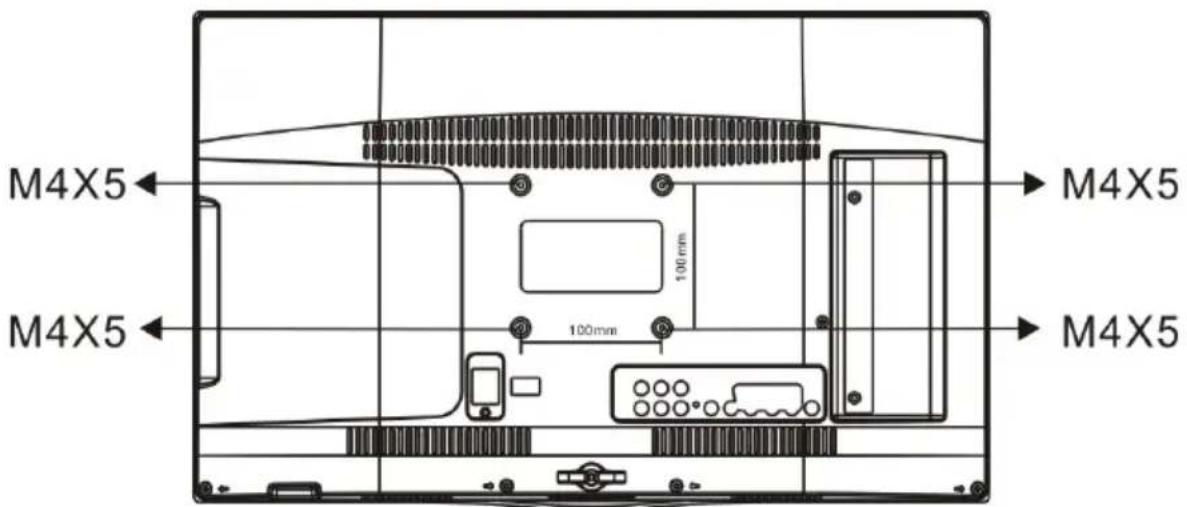

RICHTLIJNEN VOOR MONTEREN AAN EEN MUUR

Deze televisie kan als volgt aan de muur gemonteerd worden:

1. Plaats de LED-LCD-televisie op een stevige ondergrond. Plaats een zachte doek over de voorkant van het scherm om het tegen eventuele schade te beschermen.
2. Verwijder de schroeven uit het onderste deel van de tv, daar waar de voet de televisie verbindt en haal de voet weg (zet de voet op een veilige plaats voor toekomstig gebruik).

1. Gebruik de vier meegeleverde schroeven om de tv vast te zetten aan de wandbeugel (niet meegeleverd) via de vier VESA-standaardgaten aan de achterzijde van de televisie.

M4X5 M4X5 75mm 75mm M4X5 M4X5

(19")

M4X5 M4X5 100mm 100mm M4X5 M4X5

(22",24")

M4X5 M4X5 200mm 100mm M4X5 M4X5

(26")

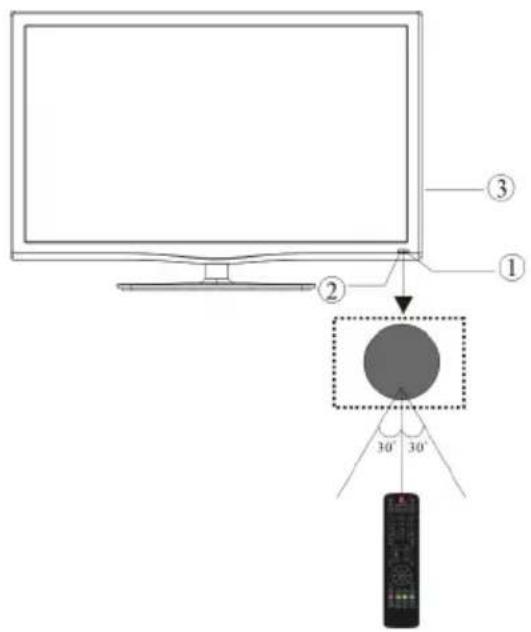

Het voorpaneel

1 Sensor van de afstandsbediening.
2 LED-wijzer:

BLAUW: VERMOGEN AAN.

ROOD: STANDBY.

3 Toetsen.

1	BRON	Laat het broningangsmenu zien.
2	MENU	Laat het hoofdmenu zien.
3	CH+/CH-	In de TV-instelling, druk op CH+ of CH- om naar een hoger of lager kanaal te veranderen.In MENU, druk op CH+ of CH- om uit geselecteerde onderdelen te kiezen.In standby kan het de tv inschakelen.
4	VOL+/VOL-	Aanpassen geluidsniveau.In MENU, past het onderdeel aan dat u geselecteerd heeft.
5	STANDBY

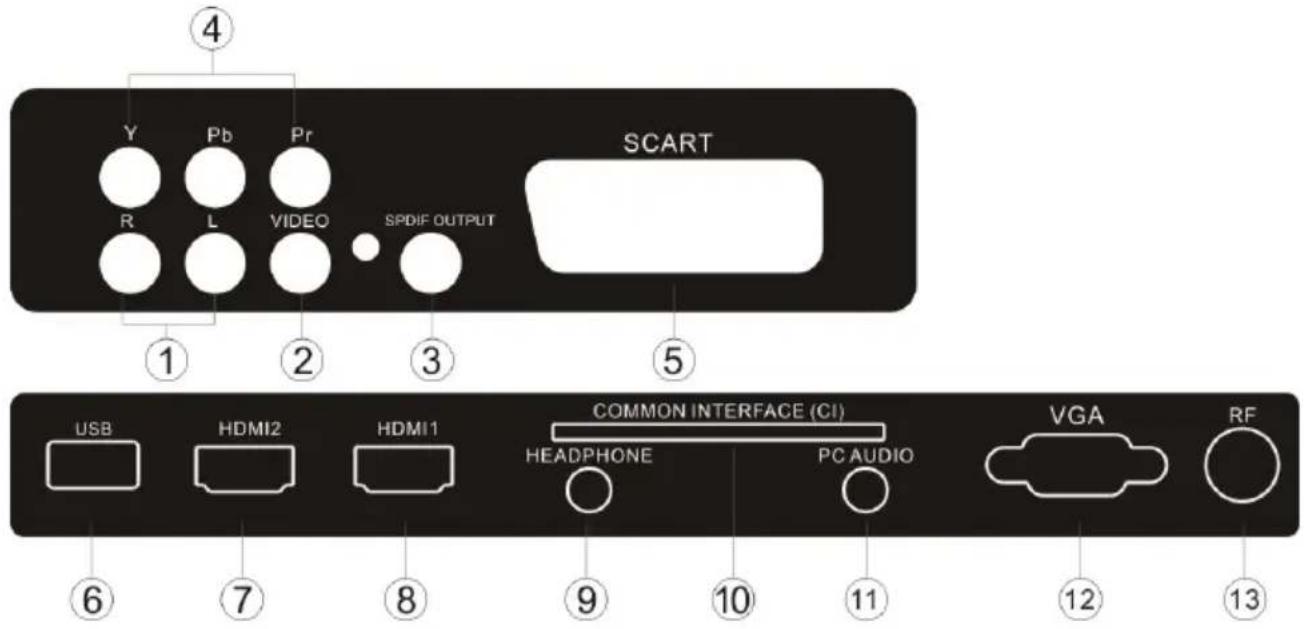

Achter/zijcontacten

Y Pb Pr R L VIDEO SPDIF OUTPUT SCART 1 2 3 5 USB HDMI2 HDMI1 COMMON INTERFACE (CI) HEADPHONE PC AUDIO VGA RF 6 7 8 9 10 11 12 13

1	L/R audio	Ingang
2	VIDEO	Ingang
3	S/PDIF	Digitale audio-uitgang
4	YPbPr	Ingang
5	SCART	Ingang
6	USB	Ingang
7	HDMI2	Ingang
8	HDMI1	Ingang
9	Hoofdtelefoon	analoge audio-uitgang
10	GEMEENSCHAPPELIJKE IN INTERFACE (CI)	Ingang
11	PC AUDIO	Ingang
12	VGA-INGANG	Ingang
13	ANT	Ingang

HET AANSLUITEN VAN UW TV

ANTENNE-AANSLUITING

Sluit uw antenne aan de achterkant van de tv aan in de ANT IN-aansluiting.

VERBETER UW SIGNAAL

Om de beeldkwaliteit te verbeteren in een gebied met een slecht bereik, gebruikt u een signaalversterker (niet meegeleverd).

SLUIT UW PC AAN OP DE TV

U kunt uw tv ook als monitor voor uw pc gebruiken door deze te verbinden met een VGA-kabel (niet meegeleverd).

1 Lees de gebruikershandleiding van uw computer en controleer of er een VGA-aansluiting aanwezig is.
2 Schakel de stroom van uw tv en pc uit.
3 Sluit een type D, 15-pin VGA-interface-kabel aan op de VGA-video interface-aansluiting van de pc. Sluit het andere uiteinde van de kabel aan op de interface-aansluiting van de tv. Draai de schroeven van de VGA-aansluitingen aan en verbindt de audiokabel (niet meegeleverd) naar de audio-ingang aan de achterkant van de tv.

4 Zet eerst de stroom van de tv aan en daarna dat van de pc.

5 Druk op de toets van de tv of van de afstandsbediening om de video-ingang in te stellen op VGA.

6 Wanneer het beeld laat zien dat er een ruis aanwezig is, wijzigt u de VGA-instelling naar een andere resolutie, verander de sterkte of verander de helderheid en het contrast in het menu tot het beeld duidelijk is.

Er zijn twee manieren waarop u een dvd-speler of videorecorder op uw tv kunt aansluiten. Zorg ervoor dat zowel de tv, dvd-speler of videorecorder zijn uitgeschakeld voordat u deze aansluit.

1. Sluit de AV-uitgang van de dvd/video aan op de AV-ingang van uw tv.
2. Sluit de AV-audio L en R aan op de audio-ingang (8). Druk op de BRON-toets van de tv om de video-ingang naar AV te zetten.

SCART-INGANG

1 Sluit de SCART-kabel van het externe apparaat (dvd-speler, top-setbox of spelcomputer) aan op de SCART-aansluiting van de tv.
2 Druk op de BRON-toets om de SCART-optie te selecteren.
3 Druk op de AFSPEEL-toets van het externe apparaat.

HDMI-INGANG

1 Sluit de kabel van het HDMI-apparaat aan op de HDMI-aansluiting van de tv.
2 Druk op de BRON-toets om de HDMI-optie te selecteren.
3 Raadpleeg de gebruikershandleiding van het HDMI-apparaat voor de bediening hiervan.

HOOFDTELEFOON- UITGANG

Stop de stekker van de hoofdtelefoon in de voorzine ingang « HEADPHONE ». De luidsprekers zijn nu gedempt.

S/PDIF-UITGANG

S/PDIF is een digitale audioverbinding gebruikt voor het over korte afstanden aansluiten van audioapparatuur, bijvoorbeeld thuistheaters en andere digitale Hi-fi-systemen. Het signaal wordt doorgegeven over een coaxiale kabel met RCA-connectors.

1. Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld.
2. Iuit de AV-kabel (niet meegeleverd) aan vanaf de S/PDIF-aansluiting van de TV naar het geluidssysteem van het thuistheater of digitaal hi-fi-systeem enz.

GEMEENSCHAPPELIJKE INTERFACE

De gemeenschappelijke interface-gleuf (common interface of CI) is ontworpen om de conditionele toegang-module (CA) en smartkaart te aanvaarden, dit om het mogelijk te maken om naar betaal-tv en aanvullende diensten te kijken. Neemt u contact op met de installateur van de gemeenschappelijke interface voor meer informatie betreffende modules en abonnementen. Let op, CA-modules en smartkaarten zijn geen optionele accessoires van ons.

Waarschuwing

• Schakel uw tv uit voordat u een module in de gemeenschappelijke interface-gleuf stopt.
• Plaats de CAM er correct in, stop daarna pas de smartkaart in het CI-sleuf dat zich aan de zijkant van de tv bevindt.

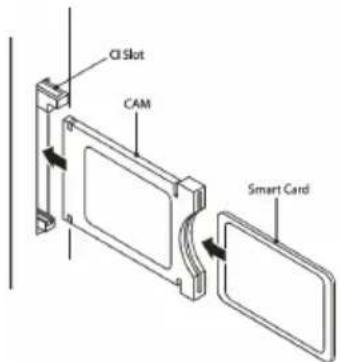

CI Slot CAM Smart Card

CI SLOT CI-GLEUF
CAM	CAM
Smart Card Smartkaart

1. Schakel de tv in, op het scherm zal een bericht verschijnen indien de CA-module gedetecteerd wordt. Wacht enkele ogenblikken tot de kaart geactiveerd is.

CI Module Inserted

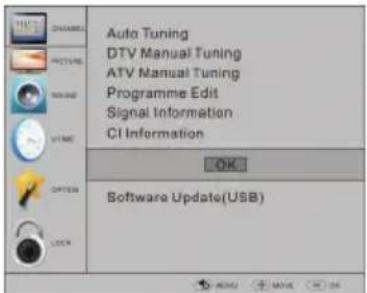

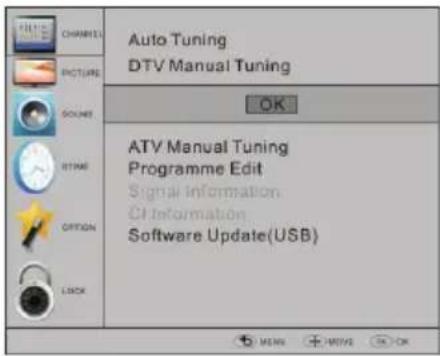

1. Druk op de MENU-toets en druk vervolgens op de ▲▼-toetsen om de CI informatie-optie te selecteren.

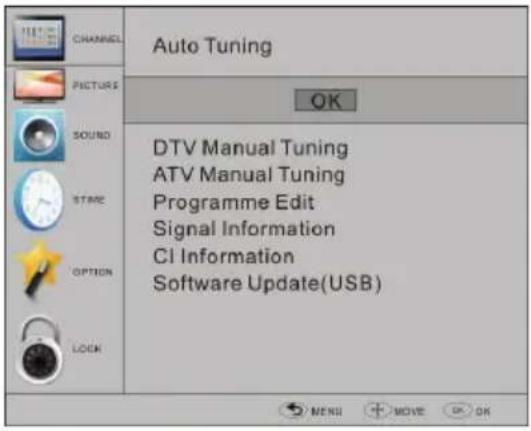

Auto Tuning DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information CI Information OK Software Update(USB)

1. Gedetailleerde informatie over de Cl-kaart die in gebruik is, wordt weergegeven.
2. Druk op de OK-toets om het kaartmenu te openen. Wij verwijzen naar de modulehandleiding voor het instellen van de details.
3. Wanneer de module verwijderd is, zal het volgende bericht op het scherm verschijnen:

CI Module Removed

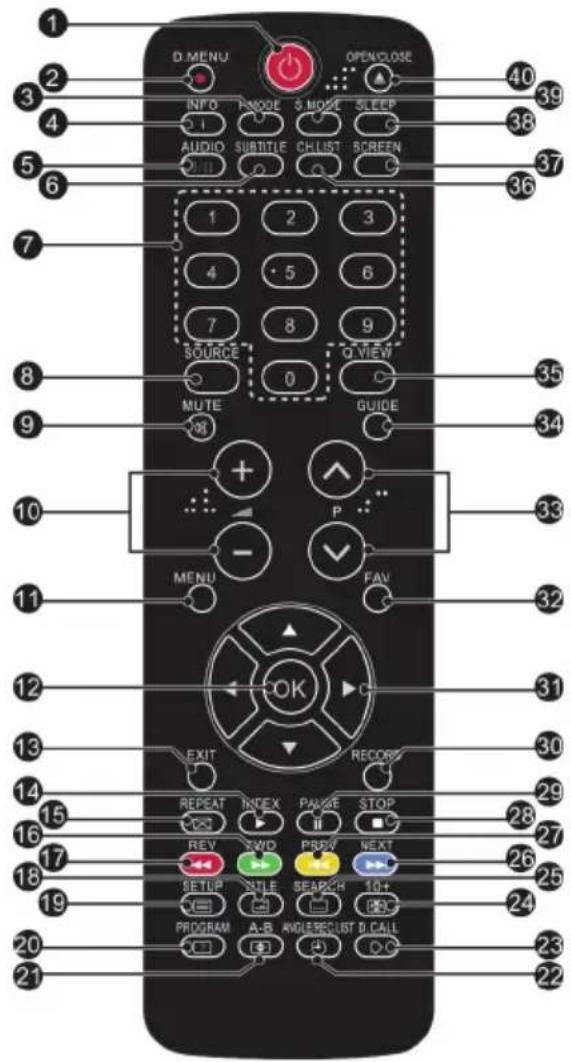

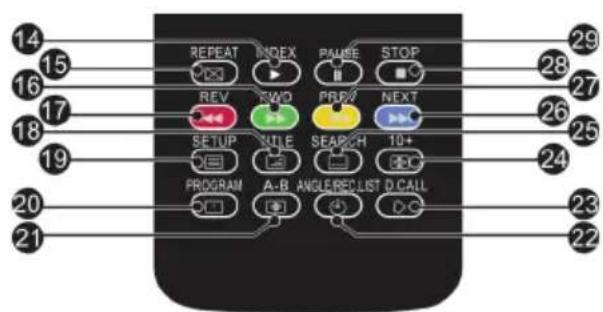

03 Afstandsbediening

D MENU OPENCLOSE INFO S.MOSE SLEEP AUDIO SUBTITLE CH LIST SCREEN 1 2 3 4 5 6 7 8 9 SOURCE 0 Q VIEW MUTE GUIDE + P - MENU FAV OK EXIT RECOISE REPEAT INDEX PAUSE STOP REV SWID PRSW NEXT SETUP STYLE SEARCH 10+ PROGRAM A-B ANGREGCUST D CALL 2-B

1. VOEDING: Indrukken om de TV in te schakelen

2.D.MENU: Geen functie.

3.P.Mode: Om de beeldmodus te schakelen.

1. INFO: Indrukken om de huidige signaalstatus, inclusief ingangsbron en audiokanaalmodus weer te geven.

2. AUDIO I/II: Indrukken om "MONO" en "Nicam stereo" voor ATV-kanaal te selecteren. Selecteer de audiotaal voor het DTV-kanaal.

3. ONDERTITELING: Indrukken om de ondertiteling "On" of "Off" te schakelen

4. Cijferknoppen: Voor directe toegang tot kanalen.

8.BRON: Voor het selecteren van de ingangsbron.

9.DEMPEN: Om het geluid in of uit te schakelen.

1. Volumeregeling: Om het geluidsniveau aan te passen.

2. MENU: Om het TV-menu weer te geven.

3. OK: Om een selectie te bevestigen

4. AFSLUITEN: Om naar het vorige menu terug te keren of het menu te verlaten.

5. Teletekst Index

6. HERHALEN: Geen functie.

7. Teletekst groene knop/USB snel vooruit

8. Teletekst rode knop/USB snel achteruit

18.Teletekst mix

19.Teletekst tekst

20.Teletekst tonen

21.Teletekst grootte

1. Teletekst tijd/OPNAMELIJST (teleteksttijd is geen functie)

2. Teletekst modus: Geen functie.

3. Teletekst aanhouden

4. Teletekst subcode: Teletekst subpagina

5. Teletekst blauwe knop/USB volgend bestand

6. Teletekst gele knop/USB vorig bestand

28.USB STOP

29.USB AFSPELEN/PAUZEREN

1. START OPNEMEN

2. Cursor OMHOOG, OMLAAG, LINKS, RECHTS: Indrukken om uw selectie te navigeren.

32.Fav: Om uw favoriete kanalenlijst in de TV- of DTV-modus te benaderen.

1. Selecteer programma: Druk op de " "-knop om het volgende of vorige TV-kanaal te selecteren.

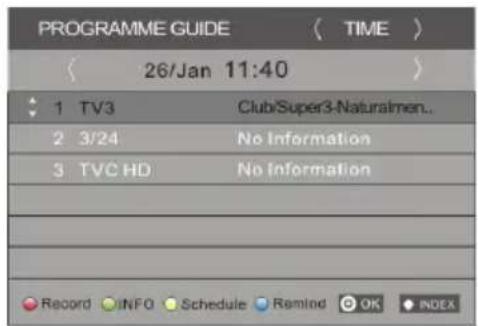

2. GIDS: Indrukken om het elektronische programmagids in de TV-modus weer te geven.

35.Q.View: Om het eerder bekeken kanaal te benaderen.

36.CH.LIST: Indrukken om de kanalenlijst weer te geven.

37.Scherm: Om de aspectratio van het beeld te wijzigen.

38.Slapen: Stel de timer in om de TV uit te schakelen.

39.S.Mode: Om de geluidsmodus te schakelen.

1. OPENEN/SLUITEN: Geen functie.

5 6 14 16 17 18 19 20 21 22 24 25

26 27 28 29 : Geen DVD – functie

Plaats de batterijen in de afstandsbediening

1. Verwijder het batterijklepje.
2. Plaats 2 AAA 1,5V batterijen in het compartiment en let erop dat de polariteit (+ of -) van de batterijen overeenkomt met de polariteitsmerken op de afstandsbediening.
3. Monteer het batterijklepje. Vervang de batterijen wanneer uw tv de volgende symptomen begint te vertonen: bediening is instabiel of onregelmatig, soms werkt de tv niet met de afstandsbediening.

Opmerking:

1) Alkaline-batterijen worden aanbevolen.
2) Verwi der de batterijen als ze leeg zijn of als de afstandsbediening langere tijd niet gebruikt wordt.

AFSTANDSBEDIENING

TELETEKST

Teletekst is een informatiesysteem dat door bepaalde zenders uitgezonden wordt en geraadpleegd kan worden zoals een krant. Het biedt ook toegang tot ondertiteling voor kijkers met gehoorsproblemen of die niet vertrouwd zijn met de taal van een uitzending (kabelnetwerken, satellietkanalen enz.).

Druk op:	U verkrijgt:
TEKST	Dit wordt gebruikt om de teletekst-optie op te openen of te verlaten. De inhoud wordt weergegeven in een lijst van pagina's die geraadpleegd kan worden. Elke pagina heeft een overeenkomstige 3-cijferig paginanummer. Als het gekozen kanaal geen teletekst uitzendt, zal de aanduiding 100 zijn en het scherm zal leeg blijven (in dit geval kiest u een ander kanaal voor teletekst).
EEN PAGINA SELECTEREN	Voer het nummer van de gewenste pagina met de 0 t/m 9 toetsen in of met de pijlen omhoog/omlaag. Bijvoorbeeld: voor pagina 120, kiest u 120. Het nummer verschijnt in de linkerbovenhoek, de teller draait en hierna wordt de pagina weergegeven. Herhaal deze handeling om een andere pagina te bekijken. Als de teller blijft zoeken, betekent dit dat de pagina niet uitgezonden wordt. Selecteer dan een ander nummer.
DIRECT TOEGANG TOT RUBRIEKEN	Gekleurde toetsen bevinden zich aan de onderkant van het scherm. De vier gekleurde toetsen worden gebruikt om de overeenkomstige rubrieken of pagina's te openen. De gekleurde velden knipperen wanneer de rubriek of de pagina nog niet beschikbaar is.
INDEX Dit laat u terugkeren naar de Inhoud (meestal pagina 100).
SUB PAGINA (sub page)	Bepaalde pagina's bevatten sub-pagina's die automatisch achtereenvolgens weergegeven worden. Deze toets wordt gebruikt om te stoppen dat de sub-pagina de overname hervat. De aanduiding verschijnt links bovenaan.
VASTHOUDEN (hold)	De pagina bevriezen.
ONTHULLEN (reveal)	Het weergeven of verbergen van informatie (oplossingen bij spelletjes).
LIJST (list)	De gebruiker kan vier favoriete pagina's direct koppelen aan de vier gekleurde toetsen. Terwijl de lijst geactiveerd is, is het niet mogelijk om met TOP of FLOF te navigeren met de kleurtoetsen. De favoriete paginanummers moeten opgeslagen, en hersteld worden van/naar een niet-vluchtig geheugen voor elk kanaal door de systeemsoftware.

04 DE WERKING

Installatiegids

1) Druk op de “ ◀▶▼▲”-knoppen om in het menu te navigeren en de instellingen te wijzigen. Druk op de “OK”-knop om te bevestigen.

Selecteer de gewenste taal die in het menu wordt weergegeven.

2) Druk op de “▼▲”-knoppen om “DVB-T/DVB-C” te selecteren en druk vervolgens op de “OK”-knop om te bevestigen.

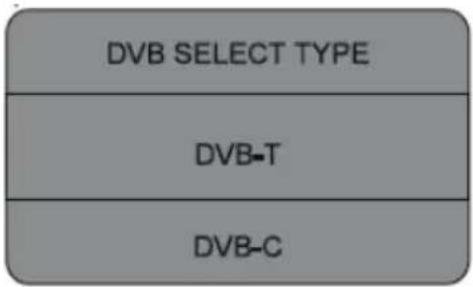

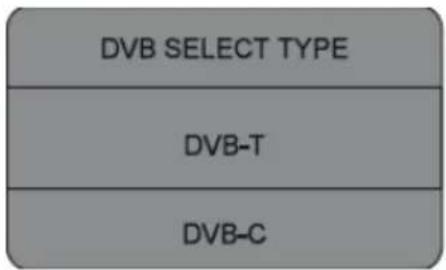

DVB SELECT TYPE DVB-T DVB-C

a. Als u DVB-T selecteert, is de volgende stap het selecteren van het afstemtype en land, druk vervolgens op de "OK"-knop om het afstemmen te starten.

b. Als u DVB-C selecteert, is de volgende stap het configureren van het DVB-C-systeem zoals Scantype/Frequentie/Netwerk ID/Symbool(KS/S), druk vervolgens op de "OK"-knop om naar het selectiemenu van de afstemtype en land te gaan, deze stap is hetzelfde als bij DVB-T, selecteer het afstemtype (DTV/ATV). Kies het juiste land, druk op de "OK"-knop om het afstemmen te starten.

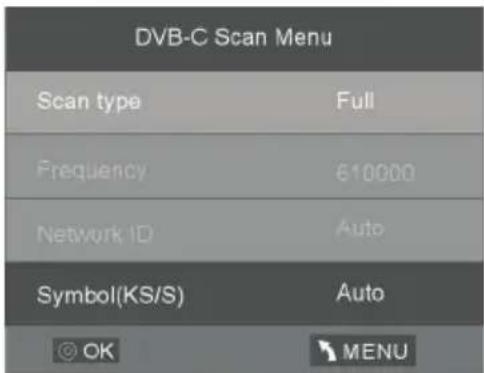

DVB-C Scan Menu Scan type Full Frequency €10000 Network ID Auto Symbol(KS/S) Auto OK MENU

3) Het kanaalafstemmen zal beginnen. Deze bewerking kan tot 6 minuten duren. De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.
4) Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-scherm zal worden weergegeven, druk op de "◀"-knop om "YES" te selecteren om te bevestigen. Vervolgens gaat u rechtstreeks naar DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installatie herinnering verschijnt de volgende keer dat u de TV inschakelt.
5) Nadat het afstemmen voltooid is, zijn de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel"-menu.

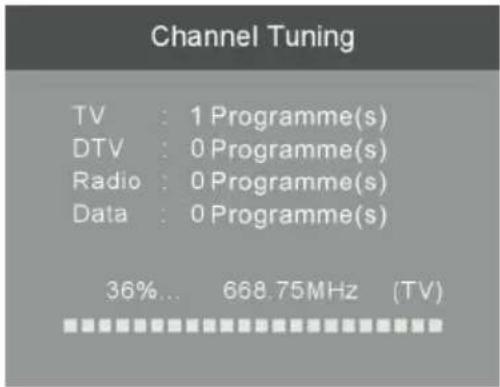

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

6)

1) Druk op de "MENU"-knop en druk vervolgens op de " ▼▲"-knoppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.
2) Druk op de " ▼▲"-knoppen om "Auto Tuning" te selecteren en druk vervolgens op de "OK"-knop.

CHANNEL PICTURE SOUND STAGE OPTION LOCK Auto Tuning OK DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information CI Information Software Update(USB)

3) Druk op de "▼▲"-knoppen om "DVB-T/DVB-C" te selecteren. Selecteer "DVB-T" en druk vervolgens op de "OK"-knop om te bevestigen

DVB SELECT TYPE DVB-T DVB-C

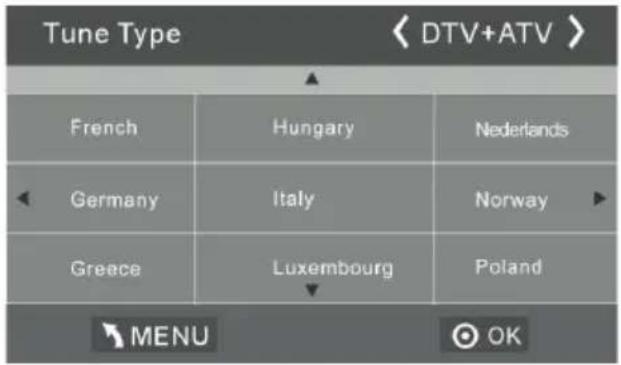

4) Druk in het "Afstemtype"-menu op de "◀▶"-knoppen om ATV/DTV/DTV + ATV te selecteren. Druk op de "▼"-knop en druk vervolgens op de "◀▶▼▲"-knoppen om het land waar u de TV zult gebruiken. Druk op de "OK"-knop om te bevestigen.

5) Het kanaalafstemmen zal beginnen. Deze bewerking kan tot 6 minuten duren. De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.
6) Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-scherm zal worden weergegeven, druk op de "¬"knop om "YES" te selecteren om te bevestigen. Vervolgens gaat u rechtstreeks naar DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installatie herinnering verschijnt de volgende keer dat u de TV inschakelt.
7) Nadat het afstemmen voltooid is, zijn de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel"-menu.

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

1.2 Automatisch afstemmen (DVB-C)

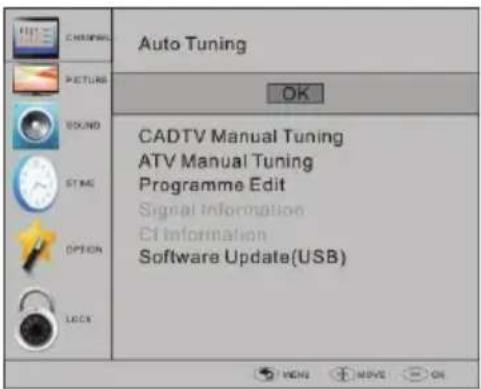

1) Druk op de "MENU"-knop en druk vervolgens op de "▼▲"-knoppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.
2) Druk op de " ▼▲"-knoppen om "Auto Tuning" te selecteren en druk vervolgens op de "OK"-knop.

3) Druk op de "▼▲"-knoppen om "DVB-T/DVB-C" te selecteren en druk vervolgens op de "OK"-knop om te bevestigen.

DVB SELECT TYPE DVB-T DVB-C

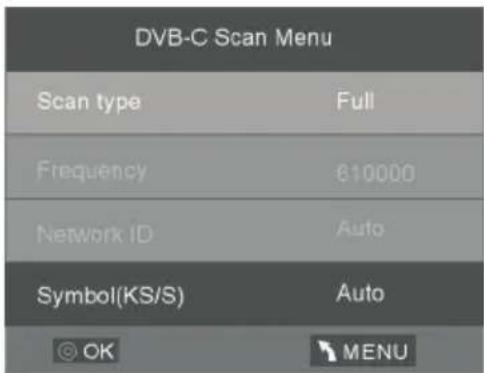

4) Druk op de "▼▲"-knoppen om "Scantype/Symbool (KS/S)" te selecteren en druk vervolgens op de "OK"-knop om te bevestigen.

DVB-C Scan Menu Scan type Full Frequency €10000 Network ID Auto Symbol(KS/S) Auto © OK MENU

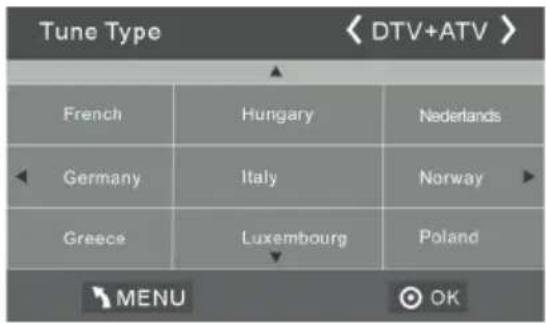

5) Druk in het "Afstemtype"-menu op de "◀▶"-knoppen om ATV/DTV/DTV + ATV te selecteren. Druk op de "▼"-knop en druk vervolgens op de "◀▶▼▲"-knoppen om het land waar u de TV zult gebruiken. Druk op de "OK"-knop om te bevestigen.

6) Het kanaalafstemmen zal beginnen. Deze bewerking kan tot 6 minuten duren. De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.
7) Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-scherm zal worden weergegeven, druk op de "¬"knop om "YES" te selecteren om te bevestigen. Vervolgens gaat u rechtstreeks naar DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installatie herinnering verschijnt de volgende keer dat u de TV inschakelt.

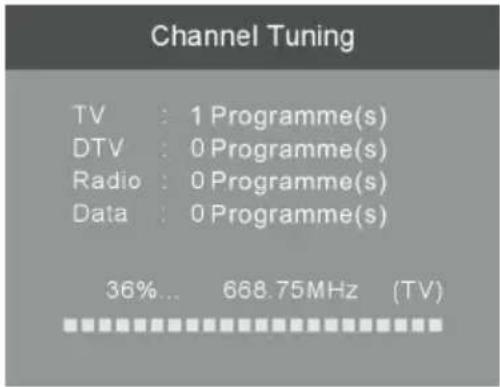

8) Nadat het afstemmen voltooid is, zijn de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel"-menu.

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

OPMERKING:

Alle kanalen met inbegrip van ATV, DTV en Radio kunnen in één keer worden afgestemd, als het afstemtype DTV + ATV is.

Alle opgeslagen zenders zullen na het automatisch afstemmen verdwijnen.

Na het automatisch afstemmen, zal het kanaal naar het eerste DTV-kanaal overslaan.

2.1 DTV handmatig afstemmen (DVB-T)

1) Druk op de "MENU"-knop en druk vervolgens op de "▼▲"-knoppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.

2) Druk op de "▼▲"-knoppen om "DTV Manual Tuning" te selecteren en druk vervolgens op de "OK"-knop.

CHANNEL EXPIRURE SOUNDS STIMES OPTION LOCK Auto Tuning DTV Manual Tuning OK ATV Manual Tuning Programme Edit Signal information CH Information Software Update(USB)

3) Het "DTV Manual Tuning"-scherm zal verschijnen. Druk op de "◀▶"-knoppen om het gewenste UHF-kanaal te selecteren en druk vervolgens op de "OK"-knop om het zoeken van dat kanaal te beginnen. Wanneer het signaal is afgestemd, zal het beeld en de signaalsterkte op het scherm worden weergegeven.
4) Druk op de "MENU"-knop om naar het hoofdmenu terug te keren.
5) Druk op de "EXIT"-knop om het menu te verlaten.

1) Druk op de "MENU"-knop en druk vervolgens op de "▼▲"-knoppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.

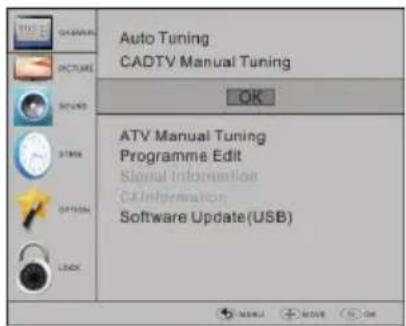

2) Druk op de "▼▲"-knoppen om "CADTV Manual Tuning" te selecteren en druk vervolgens op de "OK"-knop.

Auto Tuning CADTV Manual Tuning OK ATV Manual Tuning Programme Edit Signal Information Call Information Software Update(USB)

3) Het "CADTV Manual Tuning"-scherm zal verschijnen. Druk op de "▼▲"-knoppen om "Frequency/Symbol (Ks/s/QAM Type QAM" te selecteren en druk vervolgens op de "OK"-knop om het zoeken van dat kanaal te beginnen. Wanneer het signaal is afgestemd, zal het beeld en de signaalsterkte op het scherm worden weergegeven.
4) Druk op de "MENU"-knop om naar het hoofdmenu terug te keren.

5) Druk op de "EXIT"-knop om het menu te verlaten.

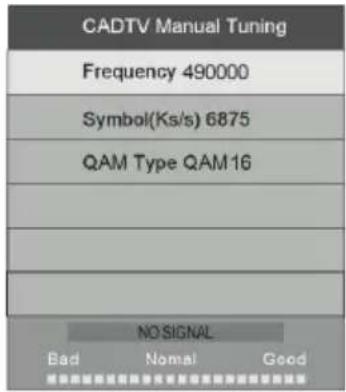

CADTV Manual Tuning Frequency 490000 Symbol(Ks/s) 6875 QAM Type QAM16 NO SIGNAL Bad Normal Good

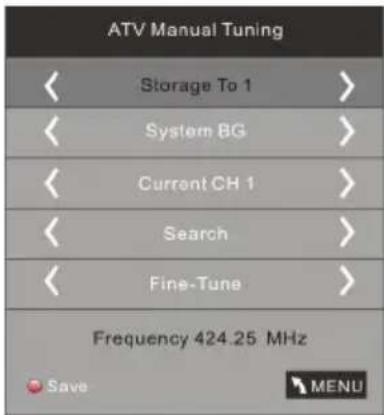

3). ATV handmatig afstemmen:

U kunt het geluidsysteem veranderen om naar analoge tv-kanalen te zoeken en fijn af te stellen, sla hierna de kanalen op die u geselecteerd heeft.

ATV Manual Tuning Storage To 1 System BG Current CH 1 Search Fine-Tune Frequency 424.25 MHz Save MENU

OPMERKING:

Druk op de rode toets van teletekst om de kanalen na handmatige afstemming op te slaan.

4). Programma wijzigen:

U kunt elk programma verwijderen, hernoemen, verplaatsen, overslaan, ook FAV (favorieten).

Verwijderen

Druk op de rode toets van teletekst, het programma waar de cursor zich bevindt, zal verwijderd worden.

Hernoemen:

Alleen ATV-programma's kunnen hernoemd worden.

Verplaats de cursor naar het programma, druk op de groene toets van teletekst om het programma te hernoemen.

Druk op ▼▲ om de karakters te kiezen. Druk op ◀ om de cursor te verplaatsen.

Druk op de menu knop om het bewerken af te sluiten. Druk vervolgens op UITGAAN om het menu te verlaten.

Opmerking: ATV-programma's kunnen alleen een naam van 5 karakters hebben, bij DTV zijn dit 25 karakters.

Verplaatsen

Gebruik de pijltoetsen om het kanaal dat u wilt verplaatsen te selecteren. Druk vervolgens op de gele toets om de verplaatsfunctie te selecteren. Wanneer deze actief is, gebruikt u de pijltoetsen om het kanaal te verplaatsen en

daarna OK om dit te bevestigen.

Overslaan

Druk op ◀▶ om het programma te kiezen, drukt u hierna op de blauwe toets van teletekst om dit programma over te slaan. zal aan de rechterkant van het programma verschijnen.

Kies het programma dat overgeslagen moet worden, druk nogmaals op de blauwe toets. U kunt overslaan annuleren,

zal dan verdwijnen.

Favoriet

Druk op ▼▲ om het programma te kiezen. Druk op de FAV-toets, ♥ zal aan de rechterkant van het programma verschijnen. Kies het favoriete programma en druk nogmaals op de FAV-toets. U kunt FAV annuleren, ♥ zal dan verdwijnen.

Zodra uw favoriete groep is aangemaakt, kunt u snel toegang krijgen tot uw favoriete kanaal door op de FAV-toets te drukken.

5). CI-informatie: (optioneel)

Dit menu kan de informatie over de gemeenschappelijke interface kaart (CI-kaart) weergeven.

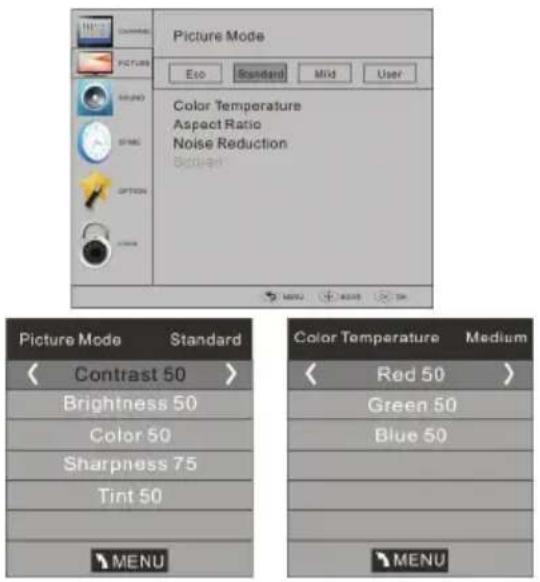

2. BEELDMENU

Het tweede deel van het MENU is het BEELDMENU.

U kunt hier effect geven aan het beeld zoals contrast, helderheid enz.

Druk op OK om te bewegen, druk op OK om het aan te passen.

Picture Mode Eco Standard Mild User Color Temperature Aspect Ratio Noise Reduction Battery Picture Mode Standard < Contrast 50 > Brightness 50 Color 50 Sharpness 75 Tint 50 MENU Color Temperature Medium < Red 50 > Green 50 Blue 50 MENU

OPMERKING:

1). Tint is alleen beschikbaar voor het NTSC-systeem.
2). Er zijn vier kleurtemperatuurinstellingen die geselecteerd kunnen worden, medium, warm, koel, gebruiker.
3). Beeld (screen) is beschikbaar in de PC-optie die de horizontale positie, vertikale positie, grootte en fase kan aanpassen.

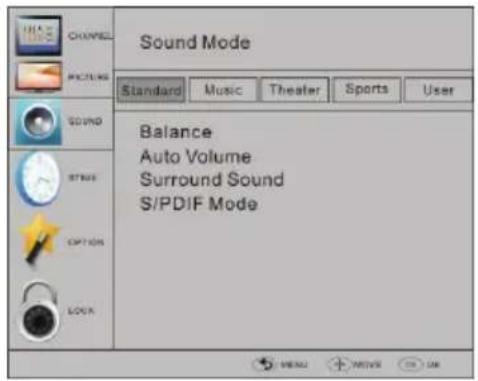

3. GELUIDMENU

Het derde deel van het MENU is het GELUIDMENU.

U kunt hier het geluidseffect aanpassen zoals hoge en lage tonen, balans enz.

Druk op ▼▲ om te bewegen, druk op OK om het aan te passen.

Auto volume: dit is alleen beschikbaar als het ingangssignaal te groot is of het geluid vervalst wordt.

4. TIJDMENU

Het vierde onderdeel van het MENU is het TIJDSMENU.

U kunt hier de klok, het vermogen aan/uit tijd, de slaaptijd enz. aanpassen.

Druk op ◀▶ om te bewegen, druk op OK om het aan te passen.

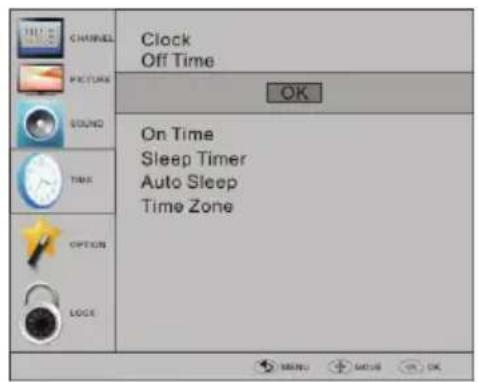

CHANNEL PICTURE SOUND TIME OPTION LOCK Clock Off Time OK On Time Sleep Timer Auto Sleep Time Zone MENU MOSUR ON OK

OPMERKING:

Indien er 15 minuten geen signaal aanwezig is, zal de tv naar de automatische slaapinstelling schakelen (auto sleep) als deze op AAN (on) ingeschakeld is. De kloktijd kan verkregen worden via het DTV-systeem auto.

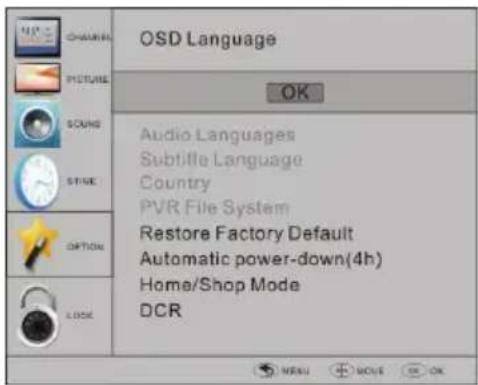

5. INSTELMENU

Het vijfde deel van het MENU is het INSTELMENU. Hier kunt u de menutaal, gesproken taal, ondertiteling enz. instellen.

OSD Language OK Audio Languages Subtitle Language Country PVR File System Restore Factory Default Automatic power-down(4h) Home/Shop Mode DCR

Automatische uitschakelen

1. Als na 4 uur vanaf het inschakelen geen wijzigingen aan de TV worden aangebracht, bijvoorbeeld geen kanaal of volume veranderd, zal de TV het automatische uitschakelproces starten.

En pop-up-venster zal verschijnen op het scherm.

Na 150 seconden schakelt de TV automatisch over naar stand-by.Druk op een willekeurige knop op de afstandsbediening om het automatisch uitschakelen te annuleren.

1. Om het automatisch uitschakelen te annuleren, selecteer "Automatic power-down (4H)" in het optiemenu en druk op "OK". Een pop-up-bericht "Are you sure you want to enable automatic powerdown?" zal verschijnen.

Gebruik de rechter pijltoets om "NO" te selecteren.

Het TV-scherm keert naar het optiemenu terug en de "Automatic power-down (4H)"-optie zal verschijnen.

Automatic power-down(4H) OFF

Om na 4 uur naar automatisch uitschakelen terug te keren, herhaal het bovenstaande maar gebruik de linker pijltoetsom "YES" te selecteren.

In het PVR-file systeemmenu kunt u de USB-schijf instellen voor PVR (persoonlijke videorecorder).

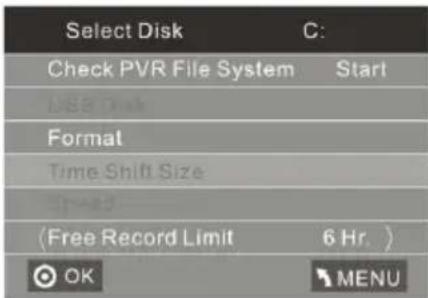

Select Disk C: Check PVR File System Start Format Time Shift Size (Free Record Limit 6 Hr.) OK MENU

OPMERKING:

Fabrieksinstellingen (restore factory default) zal alle programma's en wachtwoorden verwijderen.

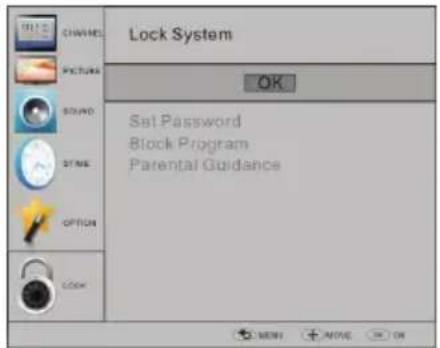

6. KINDERSLOTMENU

Het zesde onderdeel van het MENU is het KINDERSLOTMENU. U kunt het systeem op slot zetten, een wachtwoord aanbrengen, programma's blokkeren en ouderlijke begeleiding instellen. Zodra u het kinderslotsysteem heeft

ingeschakeld, kunt u geen kanalen meer zoeken of programma's wijzigen.

Het standaard wachtwoord is 0000. Indien u het wachtwoord vergeet, kunt u gebruik maken van het superwachtwoord: 9443.

Blokkeer programma (block program): druk op ▼▲ om het programma te kiezen, druk op de groene toets van teletekst om het programma te blokkeren. Indien u het programma wilt deblokkeren, gaat u dan naar het hoofdmenu, geeft het wachtwoord in, drukt hierna nogmaals op de groene toets. Ouderlijk toezicht (parental guidance): Druk op ◀▶ om de waardering te kiezen.

Het EPG-menu wordt gebruikt om na te kijken wat er wordt uitgezonden op DTV of de radio op de dag zelf.

Om toegang tot het EPG-menu te krijgen, drukt u op de EPG-toets en het volgende menu zal worden weergegeven:

PROGRAMME GUIDE 26/Jan 11:40 1 TV3 Club/Super3-Naturalmen... 2 3/24 No Information 3 TVC HD No Information Record INFO Schedule Remind OK INDEX

1.

INFO

Gebruik

om de programma's te kiezen. Om de informatie van het programma te markeren, drukt u op de

INFO-toets.

2.

Schema

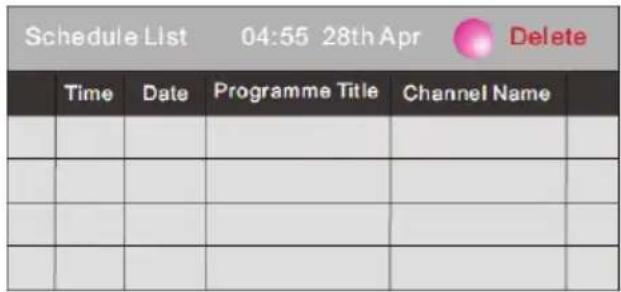

Druk op de gele teletekst-toets. Dit kan het hele herinneringsschema op een rij zetten, druk op de gekozen lijst en druk op de rode toets VERWIJDEREN om de schemalijst te verwijderen.

Druk op de rode toets. Dit kan ingesteld worden om het programma te laten opnemen.

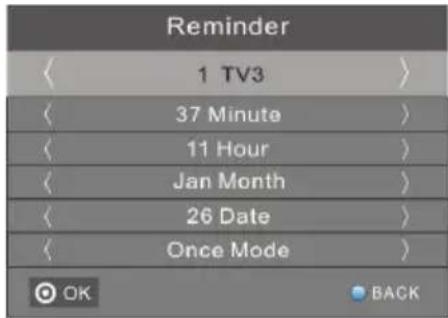

4. Herinneren

Druk op de blauwe toets om één programma te kiezen en om één herinnertijd in te stellen. Het tv-scherm zal op de gekozen tijd automatisch naar het gekozen programma verspringen.

Reminder < 1 TV3 > < 37 Minute > < 11 Hour > < Jan Month > < 26 Date > < Once Mode > OK BACK

8. PVR-FUNCTIE

1. Voorbereiding om een programma op te nemen

Kies in het INSTELMENU het PVR file systeem. Kies in het "INSTELMENU" nu "controleer PVR file systeem" (check PVR File System). Klik op "OK" totdat "controleren" (checking) veranderd is naar "succes".

Opmerking: controleer ook de term "snelheid" (speed). Indien er "HD-ondersteuning" (HD support) is, betekent dit dat de snelheid van het USB-apparaat beschikbaar is voor tijdverplaatsing en opnemen. Indien dit niet het geval is, dient u het apparaat te formateren om ervoor te zorgen dat het apparaat beschikbaar is. De standaard "vrije opneemlimiet" (free record limit) is zes uur, mits de ruimte op de schijf groot genoeg is. Indien de ruimte niet groot genoeg is, moet de opneemtijd korter worden, afhankelijk van de ruimte op het apparaat. Voer geen andere functies uit tijdens de "controlleer PVR File systeem"-controle totdat deze gereed is.

De opnames moeten met het PVR-systeem van de TV gebeuren. Het kan alleen op de dezelfde TV worden afgespeeld, niet op een ander soort apparaat (computer, DVD, enz.) die niet met de TS-bestandsindeling compatibel is.

Houd er rekening mee dat om elke vorm van opname uit te voeren, de TV het formatteren van het aangesloten USB-apparaat, voor het opslaan van de opname, van u zal vereisen.

WAARSCHUWING. BIJ HET FORMATTEREN VAN DE EXTERNE USB-APPARAAT, ZULT U ALLE BESTANDEN EN INFORMATIE VERLIEZEN DIE U OP HET APPARAAT HEBT OPGESLAGEN.

Het USB-bestandssysteem zal de opslaggrootte beperken.

Bestandssysteem: NTFS maximaal 2TB

FAT32 maximaal 192 GB

FAT16 maximaal 2 GB

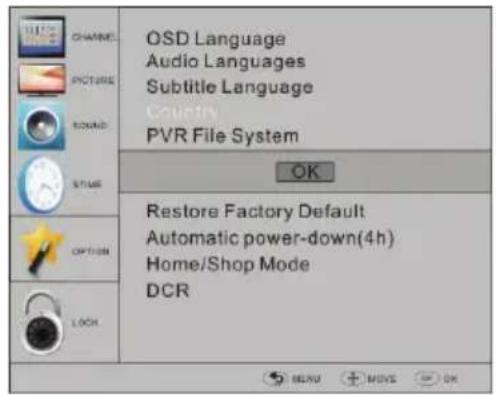

Open vanaf het optiemenu het PVR-bestandssysteem zoals hieronder:

OSD Language Audio Languages Subtitle Language Country/ PVR File System OK Restore Factory Default Automatic power-down(4h) Home/Shop Mode DCR

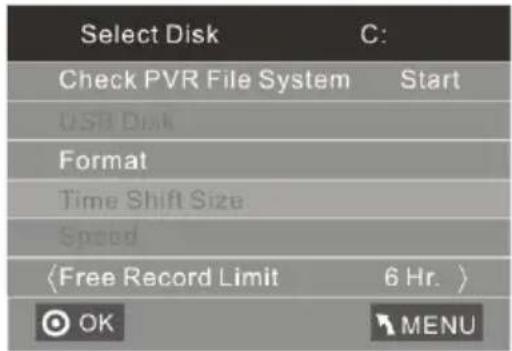

Select Disk C: Check PVR File System Start USB Disk Format Time Shift Size Speed 〈Free Record Limit 6 Hr.〉 OK MENU

Selecteer schijf (select disk): selecteer op welke schijf er opgenomen moet worden.

Controleer PVR file systeem (check PVR File System): controleer of het PVR file systeem is ingesteld op het USB apparaat of niet.

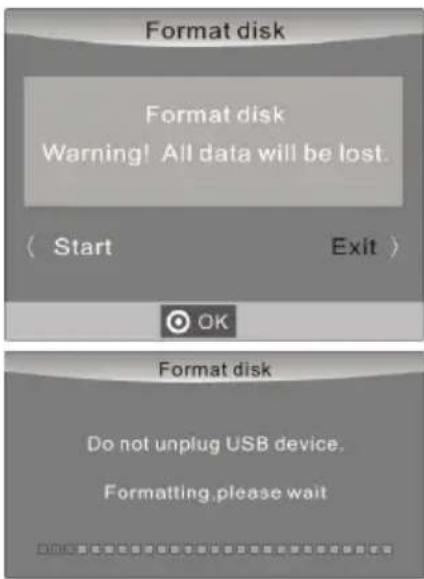

Formatteren:

(Suggestie voor het formatteren van het formaat van het apparaat door "High Speed Fs...", dat versneld kan opnemen).

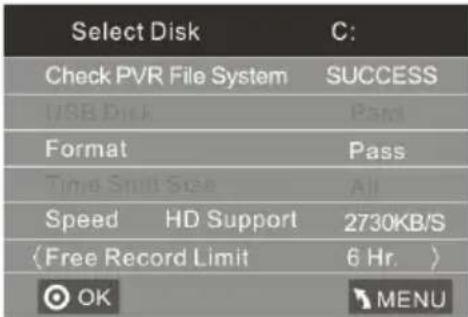

Het onderstaande menu verschijnt nadat het formatteren beeindigd is:

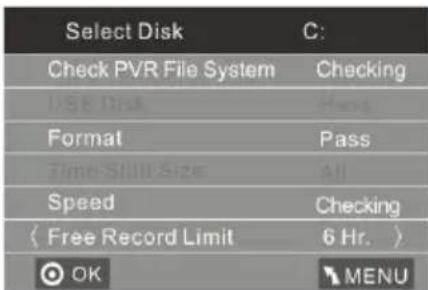

Select Disk C: Check PVR File System Checking Format Pass Time Shift Size All Speed Checking 〈 Free Record Limit 6 Hr. 〉 OK MENU

Select Disk C: Check PVR File System SUCCESS USB Disk Pass Format Pass Time Split Size All Speed HD Support 2730KB/S (Free Record Limit 6 Hr. ) OK MENU

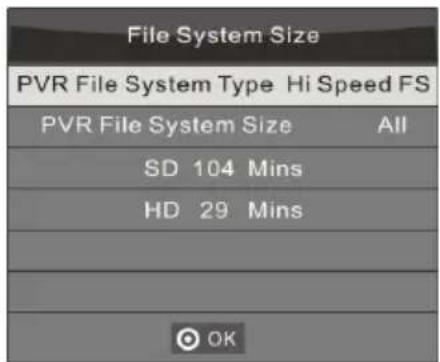

Indien u het "hoge snelheid FS" formaatinstelling kiest (Hi Speed FS), kunt u de grootte van de tijdverplaatsing veranderen:

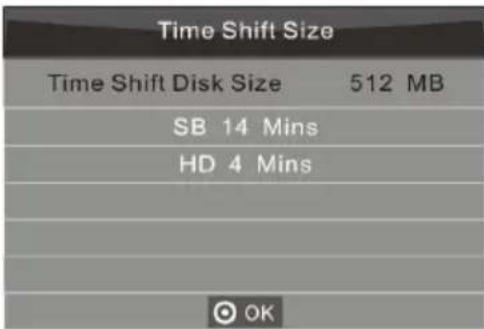

Time Shift Size Time Shift Disk Size 512 MB SB 14 Mins HD 4 Mins

2. Het programma opnemen

Als de DTV-bron speelt, kies dan het kanaal en klik op "opnemen" (record), het opnamevenster zal verschijnen. Klik nogmaals op "opnemen" (record) en het opneemvenster zal verdwijnen, het "opneem"-ikoon (REC) bevindt zich nog steeds links bovenaan. Het zal verdwijnen wanneer u op "stop" drukt.

3. Een nummer afspelen

Het programma opgenomen op de "USB" zal in de map "_MSTPVR" op het apparaat worden opgeslagen.

1. De USB-opslaggrootte kan tussen 128 MB en 500 GB in grootte zijn, maar voor praktisch gebruik is 2 GB tot 500 GB aanbevolen.
2. De video kan korrelig worden wanneer de bitratio van de video te laag is.Dit kan door het aansluiten van een USB-verlengkabel worden veroorzaakt in plaats van de USB direct op de TV aan te sluiten.
3. Niet alle USB-apparaten zijn compatibel.

Hieronder is een lijst van aanbevolen USB-stations.

Modellen die niet worden vermeld kunnen compatibel zijn, maar zijn niet gegarandeerd te werken.

De ondersteuningslijst van USB-station is dezelfde als die van de tijdverschuivingsfunctie, raadpleeg de volgende pagina's voor details.

1. Functie om de tijd te verschuiven

2. Voorbereiding om een programma op te nemen

Met deze tv kunt u het programma dat u aan het kijken bent laten pauzeren en laten opnemen naar een USB-opslagapparaat, en dit hervatten op het punt waar er gepauzeerd werd.

OPMERKING:

- Het formatteren van een USB 2.0 opslagapparaat is nodig. Sla uw originele gegevens op voordat u gaat formatteren. Alle data die op het USB-apparaat voorheen opgeslagen waren, worden na het formatteren gewist.

USB-DRIVE OPSLAG FORMATTEREN

Selecteer formatteren van het USB-apparaat en wijs de hoeveelheid ruimte aan de TIJDVERPLAATS-functie toe.

OPMERKING:

• Het formatteerproces zal tenminste twee minuten in beslag nemen. Schakel de stroom niet uit tijdens het formatteren, verwijder ook het USB-apparaat niet tijdens het formatteren.
• Tijdens het formatteren wordt een snelheidstest gedaan op het USB-apparaat. Indien dit mislukt, betekent dit dat het USB-apparaat eventueel geen ondersteuning heeft voor de TIJDVERPLAATS-functie.

OPNEMEN VAN EEN GEPAUZEERD DTV-PROGRAMMA NAAR EEN USB-OPSLAGAPPARAAT

1. Terwijl u in de DTV-ingangsbron bent, steekt u het USB-opslagapparaat in de USB-poort aan de zijkant van uw tv.
2. Druk op PAUSE (29) om de TIJDVERPLAATS-functie te starten. Het tv-programma wordt gepauzeerd. De TIJDVERPLAATS OSD (time shift OSD) zal verschijnen en begint op te nemen.
3. Druk op STOP (28) om de TIJDVERPLAATS-functie te stoppen en het programma dat opgenomen wordt, stopt.

14 15 16 17 18 19 20 21 REPEAT INDEX PAUSE STOP REV SWD PREV NEXT SETUP STYLE SEARCH 10+ PROGRAM A-B ANGLE-RED LIST D-CALL 28 27 26 25 24 23 22

• Verwijder het USB-opslagapparaat niet wanneer de TIJDVERPLAATS-functie geactiveerd is.
• 4GB aan geheugen biedt ongeveer 140 minuten aan opneemtijd.

TIJDVERPLAATS-beperkingen:

1. Wanneer de TIJDVERPLAATS-functie geactiveerd is, werken alleen de bassistoetsen zoals AFSPELEN/PAUSE/STOP/FWD/REV/VOL+/VOL-/MUTE en sommige basishandelingtoetsen (ENTER/EXIT/pijltoetsen).
2. Het terugspelen van een video kan haperen en overslaan als de USB-opnamesnelheid niet aan de minimum eisen voldoet.
3. Verwijder de USB-schijf niet, schakel ook de stroom niet uit tijdens een TIJDVERPLAATS-operatie. Het zal afbreken zodra het signaal verdwenen is.
4. Verwijder de signaalbron niet tijdens de TIJDVERPLAATS-opnames.
5. Wissel AFSPELEN/PAUSE/FWD/REV niet herhaaldelijk en te snel steeds met elkaar af.
6. De video kan korrelig worden als de videobit-sterkte te laag is.
7. Niet alle USB-apparaten zijn gelijkwaardig, de electriciteit van de USB-harde schijf dient < 500MA te zijn.

Hieronder treft u een lijst aan met aanbevolen USB-drives. Modellen die niet opgenomen zijn kunnen werken, maar dit is niet gegarandeerd.

• SanDisk Extreme® Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75
• SanDisk Extreme® Contour™ USB Flash Drive 16GB SDCZ8-016G-A75
• Kingston DataTraveler410 USB 2.0 Flash Drive - 8GB DT410/8GB

• Kingston DataTraveler410 USB 2.0 Flash Drive - 16GB DT410/16GB
  • OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
  • OCZ Technology ATV USB 2.0.0 Flash Drive - 8GB OCZUSBATV-8GB
  • OCZ Technology Rally2 USB 2.0. 0 Flash Drive - 8GB OCZUSBR2DC-8GB
  • SAMSUNG-HM500JI-500G

• Deze functie is niet beschikbaar voor alle digitale televisies zoals gestoorde (scrambled) of alleen audio-kanalen.

10. USB-speler

Druk op de brontoets, en selecteer USB in de bronlijst. Druk op de OK-toets om het USB-menu te openen.

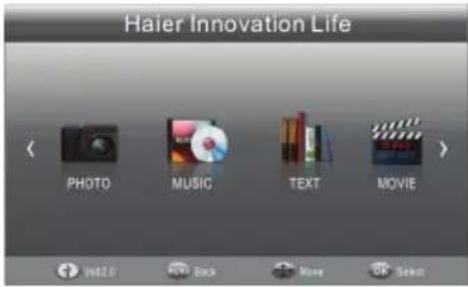

Haier Innovation Life PHOTO MUSIC TEXT MOVIE 102.6 Back New SeKE

Zorg ervoor dat het USB-apparaat aangesloten is in de sleuf. Er zijn vier types media-onderdelen die geselecteerd kunnen worden, dit zijn foto, muziek, film en tekst. Selecteer het media-onderdeel door op ◀ te drukken, daarna drukt u op de OK-toets om naar het schijfselectiemenu (disk selection menu) te gaan.

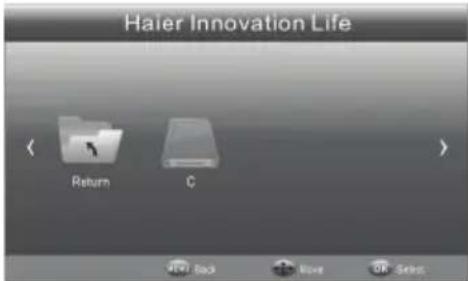

Haier Innovation Life < Return C > Back Back Select

Druk op ◀▶ om de juiste schijf te selecteren en druk op OK om de mediabestanden en mappen weer te geven, of kies TERUG (return) om terug te keren naar het media-onderdeel selectiemenu.

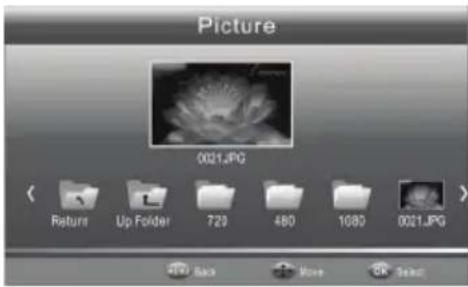

Picture 0021.JPG < Return Up Folder 729 480 1080 0021.JPG Search Move Select

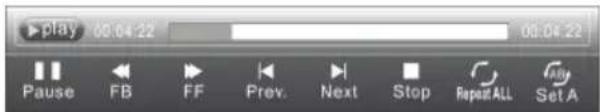

Selecteer het mediabestand door op ◀► of ▼▲ te drukken, hierna zal een venster met een voorvertoning in een pop-up verschijnen. Druk op ► om het mediabestand op een volledig scherm af te spelen. Wanneer het mediabestand (foto, muziek, film of type tekst) speelt, drukt u op OK of de INFO-toets zodat de afspeelbalk zichtbaar wordt.

Druk op ◀▶ om het functie-ikoon te selecteren, druk op de OK-toets om de functie te bevestigen.

Druk op ▼ of de EXIT-toets om de afspeelbalk te laten verdwijnen.

OPMERKING:

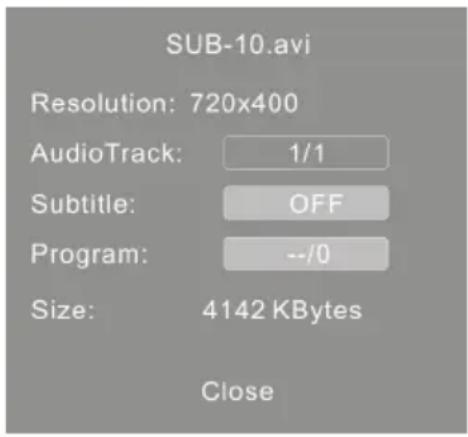

U kunt het audionummer of programma afstellen in het INFO-menu tijdens het afspelen van het videobestand. Kies het INFO-ikoon en druk op OK om het INFO-menu weer te geven.

SUB-10.avi Resolution: 720x400 AudioTrack: 1/1 Subtitle: OFF Program: --/0 Size: 4142 KBytes Close

USB-terugspelen wordt ondersteund door de volgende fotobestandformaten:

— JPEG (JPEG-formaat, bestanden met het achtervoegsel ".jpg")

— BMP (bestanden met het achtervoegsel ".bmp")

— PNG (bestanden met het achtervoegsel ".png")

USB-terugspelen wordt ondersteund door de volgende muziekbestandformaten:

— MP3 (bestanden met het achtervoegsel ".mp3")

— WAV (bestanden met het achtervoegsel ".wav")

USB-teruspelen wordt ondersteund door de volgende tekstbestandformaten:

— TXT (bestanden met het achtervoegsel ".txt")

USB-terugspelen wordt ondersteund door de volgende filmbestandformaten:

— AVI (bestand met het achtervoegsel "avi")

Probleemsymtoom				Inspecteer
Beeld		Audio
	Sneeuw		Ruis	Antennepositie, richting of aansluiting
	Wazig Normale			Antennepositie, richting of aansluiting
	Interferentie		Lawaai	Elektronische apparatuur/auto's/motorfietsen/tl-verlichting
	Normaal beeld		Dempen (mute)	Volume (controleer of “gedempt” (mute) geactiveerd is of dat de aansluitingen van het audiosysteem correct zijn)
	Geen beeld		Dempen (mute)	Netsnoer zit niet in stopcontact. Aan/uit-schakelaar staat niet aan. Contrast en helderheid/volume-instellingen zijn geopend. Druk vanuit de standby-toets op de afstandsbediening om dit te controleren
	Geen kleur Norr			Kleurbeheer
	Steeds verlies van beeld		Normale audio of zwak	Kanaal opnieuw instellen
	Geen kleur		Geluid tv-systeem
	Er is een zwarte balk aan boven- en onderkant		Normale audio Aspect wijzigen om te zoomen

Specificatie

Kleursysteem	PAL-B/G, I, D/KSECAM- B/G, D/K, L, L'
Geluidsysteem BG, DK, I, L, L'
Video-ingang	SCART, YPbPr, AV,VGA, HDMI, USB.
Y/Pb/Pr	480i/p, 576i/p720p, 1080i, 1080p
HDMI 480i/p, 576i/p, 720p, 1080i, 1080p
Stroomvereisten 100-240V~ 50/60Hz
Energieverbruik 30W (19")	38W (22") 40W (24")	55W (26")
Energieverbruik stand-by <0.5W
Audio-uitgang 2 x 3W
Milieuvoorwaarden Werkende temperatuur: +5 °C - +35 °CVochtigheidsgraad: 20% - 80%Opslagtemperatuur: -15 °C - +45 °CLuchtvochtigheid bij opslag: 5% - 90%
Accessoires	GebruikershandleidingAfstandsbedieningBatterij (x2)Snelle startgids

* Specificaties van onderdelen van deze televisie die hier gegeven zijn, zijn alleen ter referentie.
Verschillen kunnen optreden als producttechnologie wordt bijgewerkt.
Ontwerp en specificaties zijn onderhevig aan verandering zonder kennisgeving.

Beschrijving scart-uitgang:

1. Wanneer de huidige bron ATV/AV/SCART is, is het scart-uitgangssignaal ATV.
2. Wanneer de huidige bron DTV is, is het scart-uitgangssignaal DTV.
3. Andere bronnen hebben geen scart-uitgangssignaal.

Haier

Haier

RECEPTOR DE TV LED LCD

MANUAL DE USUARIO
