MANUAL DE USUARIO LET24T1000HF HAIER

— TS (MPEG2 en H.264)

05 Probleemoplossing

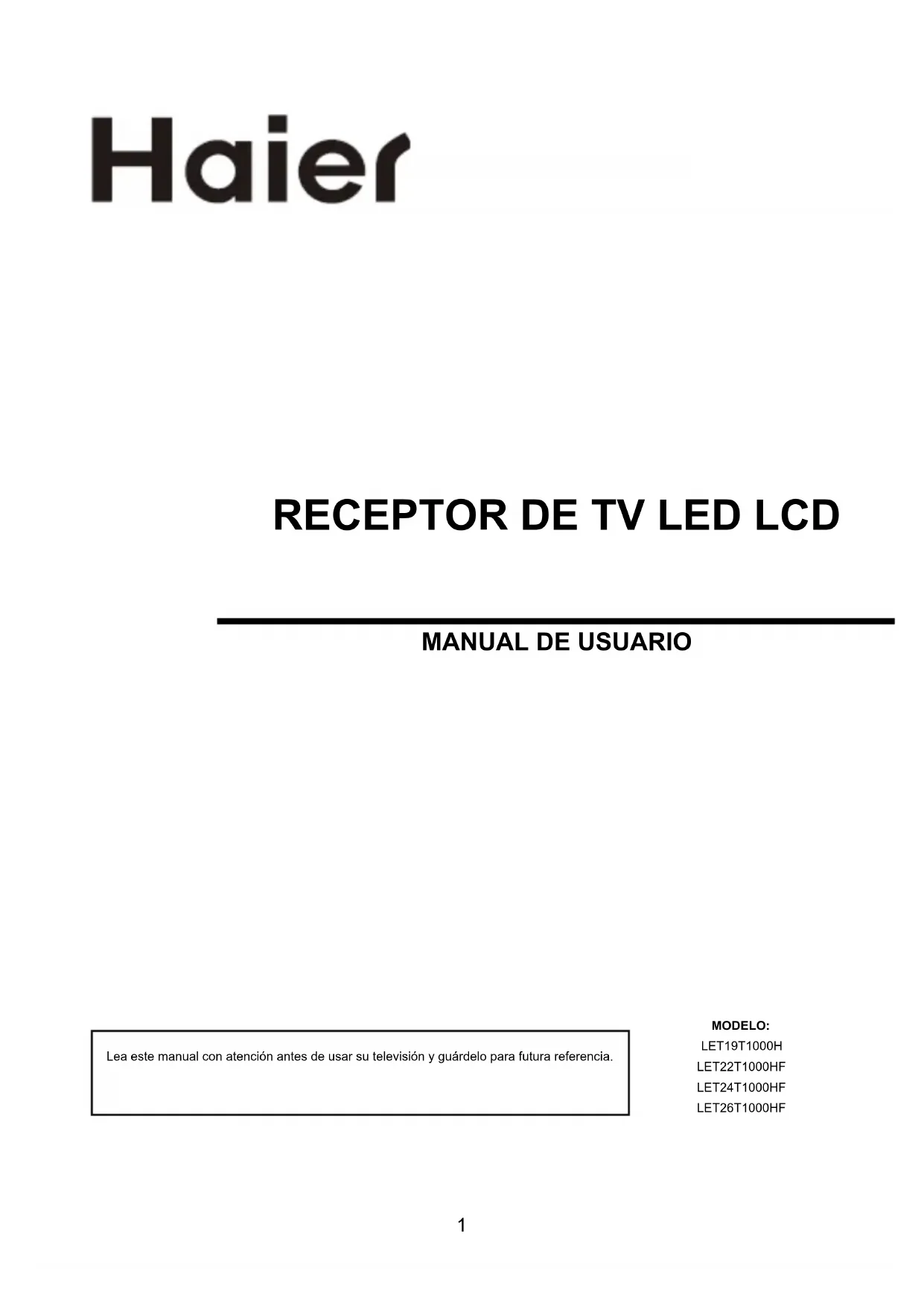

Lea este manual con atención antes de usar su televisión y guárdelo para futura referencia.

MODELO:

LET19T1000H

LET22T1000HF

LET24T1000HF

LET26T1000HF

Contenido

01 Seguridad y advertencias

Bienvenidos P. 03

Información importante P. 03

Aviso de seguridad P. 04

Advertencias y precauciones P. 05

02 Introducción

Características principales P. 07

Instrucciones sobre el montaje del soporte base P. 09

Pautas de instalación para el montaje en pared P. 10

Panel frontal P. 12

Conexiones posteriores AV

Conexión de su TV P. 14

Interfaz común P. 15

03 Mando a distancia

Mando a distancia P. 16

04 Funcionamiento

Guía de instalación P. 18

05 Solución de problemas

Solución de problemas P. 33

Especificaciones P. 34

01 SEGURIDAD Y PRECAUCIONES BIENVENIDO

Gracias por comprar este TV LED LCD de 19"/22"/24"/26". Esta guía le ayudará a instalar y a comenzar a usar su TV.

En principio, verifique los contenidos de su caja con la siguiente lista

TV LED LCD HD Ready de 19"Mando a distancia2 baterías AAAManual de instruccionesGuía rápida de inicio1 cable Scart1 base	TV LED LCD Digital de 22" Full HD 1080PMando a distancia2 baterías AAAManual de instruccionesGuía de inicio rápido1 cable Scart1 base	TV LED LCD Digital de 24" Full HD 1080PMando a distancia2 baterías AAAManual de instruccionesGuía rápida de inicio1 cable Scart1 base
TV LED LCD Digital de 26" Full HD 1080PMando a distancia2 baterías AAAManual de instruccionesGuía de inicio rápido1 cable Scart1 base

¡Ahora puede comenzar!

INFORMACIÓN IMPORTANTE

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR SU TELEVISOR Y GUÁRDELAS PARA CONSULTAS FUTURAS.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA

NO ABRIR

PRECAUCIÓN

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA. NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR). NO CONTIENE PIEZAS INTERNAS QUE EL USUARIO PUEDA REPARAR. ANTE CUALQUIER PROBLEMA, SOLICITE SERVICIO TÉCNICO A LA LÍNEA DE ASISTENCIA AL CLIENTE. EL SÍMBOLO DEL RAYO EN EL INTERIOR DE UN TRIÁNGULO, INDICA ALTA TENSIÓN EN SU INTERIOR. ES PELIGROSO TENER CUALQUIER TIPO DE CONTACTO CON LAS PIEZAS INTERNAS DE ESTE PRODUCTO. UN SIMBOLO DE EXCLAMACIÓN EN EL INTERIOR DE UN TRIÁNGULO: ESTE SÍMBOLO LE AVISA QUE SE HA INCLUIDO LITERATURA RELACIONADA CON EL FUNCIONAMIENTO Y CON EL MANTENIMIENTO CON ESTE PRODUCTO.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA E INCENDIO, NO COLOQUE EL TV CERCA DE LAS FUENTES DE HUMEDAD. NO UTILIZAR LIMPIADORES ABRASIVOS QUE PUEDAN RAYAR O DAÑAR LA PANTALLA LCD. EVITE EL CONTACTO CON OBJETOS QUE PUEDAN RAYAR LA PANTALLA LCD.

NOTA: ESTÁ PROHIBIDO REPARAR LA UNIDAD USTED MISMO, Y HACERLO PUEDE DAR COMO RESULTADO LESIONES O DAÑOS AL PRODUCTO. SOLICITE SERVICIO TÉCNICO A LA LÍNEA DE ASISTENCIA AL CLIENTE.

AVISO DE SEGURIDAD

Precaución: Para reducir el riesgo de descarga eléctrica, no retire la cubierta ni la parte trasera.

No hay partes utilizables por el usuario en el interior.

Para el servicio técnico, consulte al personal cualificado.

Precaución: Para evitar peligro de incendios o descargas eléctricas, no exponga el aparato a la lluvia o la humedad.

No exponga el Adaptador ni el producto al agua (goteo o salpicaduras), ni coloque objetos llenos de líquido, tales como jarrones, sobre el aparato.

Mantenga el producto alejado de la luz solar directa y de fuentes de calor como radiadores o estufas.

No obstruya los orificios de ventilación.

Las ranuras y orificios del aparato sirven para su ventilación. Los orificios nunca deben estar obstruidos colocando el producto sobre un cojín, sofá, u otra superficie similar.

No coloque el producto sobre un carrito, trípode, soporte o mesa, inestables. El aparato podría caer, produciendo posibles daños o lesiones.

Nunca coloque objetos pesados o afilados sobre el panel o el marco.

Desenchufe la alimentación de la toma de corriente cuando no se utilice el aparato.

Se debe prestar atención a los aspectos medioambientales sobre la eliminación de la batería.

PRECAUCIÓN: La batería (batería, baterías o pack de baterías) no debe exponerse a una temperatura excesiva, como la luz solar, fuego, o similares.

PRECAUCIÓN: Un volumen excesivo en el sonido de los auriculares puede causar pérdida de audición.

Este símbolo significa que este producto no se debe eliminar junto con el resto de desechos domésticos, según la U.E. Para evitar

perjuicios sobre el medioambiente o la salud humana, causados por la eliminación descontrolada de residuos, recíclelo con

responsabilidad, promoviendo la reutilización sostenible de los recursos materiales. Para deshacerse de su aparato usado, por favor,

utilice los sistemas de recogida o contacte con el distribuidor al cual compró el producto. Ellos pueden recoger el producto para reciclarlo sin riesgos para el medio ambiente.

CE

ADVERTENCIAS Y CUIDADOS

Advertencia

Cuidado

Para el funcionamiento de este televisor se utiliza alto voltaje. No retire la cubierta posterior de su aparato. Para servicio técnico, consulte al personal cualificado.

Para evitar peligro de incendio o descarga eléctrica, no exponga el televisor a la lluvia ni a la humedad.

No deje caer ni introduzca objetos en las aberturas ni ranuras de la cubierta del televisor. Nunca derrame ningún tipo de líquido sobre el televisor..

No obstruya los orificios de ventilación de la cubierta posterior. Una ventilación adecuada es esencial para evitar el fallo de los componentes eléctricos.

Caution Cuidado

Evite que el cable de alimentación quede atrapado bajo el televisor.

Caution Cuidado

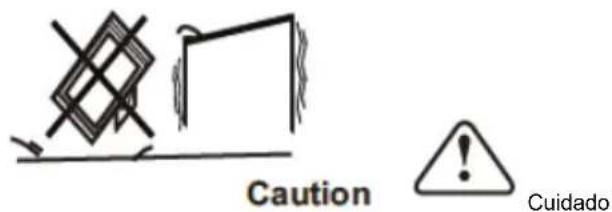

Nunca se suba, ni se apoye, ni empuje bruscamente el televisor o su soporte. Debe prestar especial atención a los niños. Si cayera, podría causar serias lesiones.

Caution Cuidado

No coloque su televisor sobre un carrito, soporte, estantería, o mesa, inestables. Si cayera podría causar serias lesiones personales y daños al televisor.

Caution Cuidado

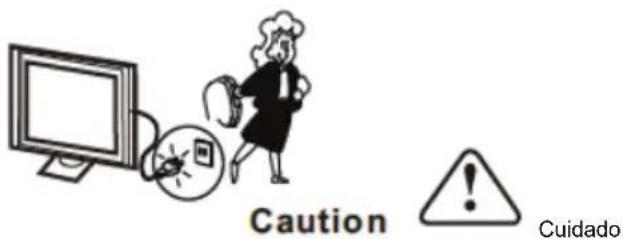

Cuando el televisor no se vaya a usar durante un largo período de tiempo, es recomendable desconectar el cable de alimentación de la toma de corriente.

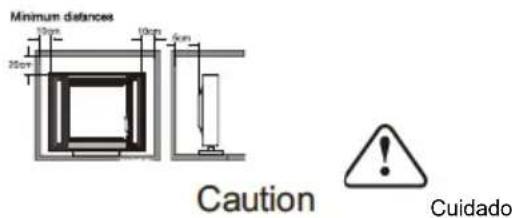

Minimum distances 10cm 25cm 10cm 5cm Caution Cuidado

Distancias mínimas

Si el televisor se va a incorporar a un compartimento o un lugar cerrado, se deben mantener unas distancias mínimas. La acumulación de calor puede reducir la vida útil de su televisor y también puede ser peligroso.

02 INTRODUCCIÓN

PRECAUCIÓN

Nunca manipule ningún componente interno del TV ni cualquier otro control de ajuste que no se mencione en este manual. Todos los TV LED son equipos eléctricos de alta tensión.

Cuando limpie el polvo o cualquier gota de agua en la PANTALLA o el Auriculares, o alrededor de los botones o conectores, debe desconectar el cable de alimentación del conector de alimentación.

Limpie el TV con un paño suave y seco, libre de polvo.

Durante las tormentas eléctricas, desconecte el cable de alimentación y el cable de la antena para evitar daños al TV y a otros dispositivos que estén conectados al mismo.

Todas las reparaciones al TV deben efectuarse por personal de servicio calificado en estas tareas.

INSTALACIÓN

*Coloque el TV en la estancia donde la luz no incida directamente sobre la pantalla.
*La oscuridad total o los reflejos en la imagen en pantalla pueden causar fatiga ocular. Se recomienda una iluminación tenue e indirecta para un visionado cómodo.
*Deje suficiente espacio entre el TV y la pared para permitir la ventilación.
*Evite los lugares excesivamente calurosos para evitar posibles daños en la cubierta o fallo prematuro de los componentes.
*No obstruya los orificios de ventilación durante el uso del TV.

Características principales

1. Se puede utilizar como Televisor, dispositivo de visualización, pantalla de PC;
2. Alta luminosidad, amplio Ángulo de visión
3. Función "TIME SHIFT" de desplazamiento en la emisión;
4. Conexión HDMI y Euroconector;
5. Sonido Estéreo NICAM;

Parámetros principales

Panel	19"	22"		24"
Sistemas de TV	PAL-B/G I,D/KSECAM-B/G,D/K,L,L'
Sistema de Señal de Vídeo PAL/SECAM
Tensión de alimentación CC 100-240V 50/60Hz
Consumo de energía 30W 38W 40W 55W
Consumo de energía en modo tandby	<0.5W
Potencia de salida de Audio (THD≤7%)	2x3W
Señal de entrada	1 RGB(PC) analógico, 1 PC audio2 Interfaces multimedia de alta definición (HDMI)1 entrada de video compuesto1 entrada de audio1 Entrada de video por componentes1 SCART1 IC1 USB1 Entrada de Antena
señal de salida 1 Auriculares
	1 S/PDIF
Definición horizontal (líneas de TV) Entrada de vídeo Compuesto >=350Entrada de vídeo por Componentes >=400

PC

MODOS PREESTABLECIDOS

	RESOLUCIÓN	Frecuencia	V.(Hz)	Frecuencia
1	640*480		60
2	800*600		60
3	1024*768		60
4	1360*768		60
5	1280*1024		60

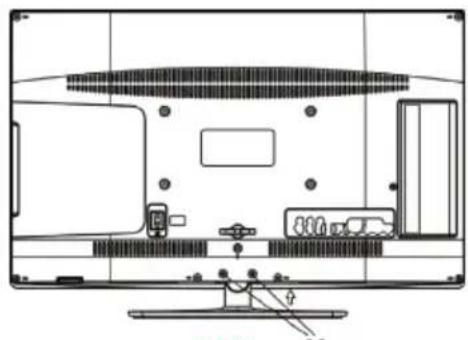

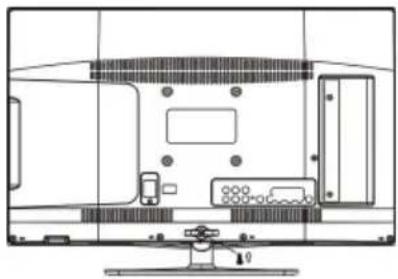

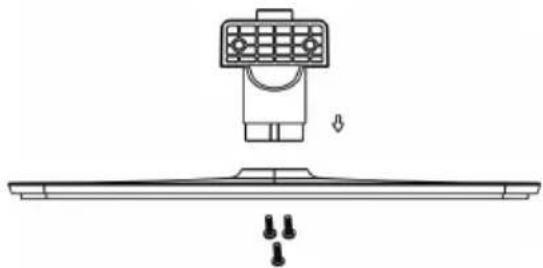

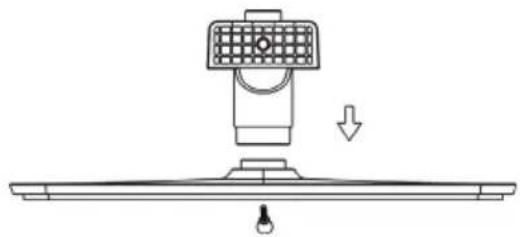

Instrucción sobre el montaje del soporte base

1. Inserte la columna de soporte dentro del soporte en la dirección que indica la flecha y luego asegure con los tornillos suministrados.

1. Inserte la columna de soporte dentro del soporte en la dirección que indica la flecha y luego asegure con los tornillos suministrados.

1. Inserte el soporte en la cubierta posterior en la dirección que indica la flecha y luego asegure con un tornillo.

1. Inserte el soporte en la cubierta posterior en la dirección que indica la flecha y luego asegure con los tornillos suministrados.

NOTAS DE INSTALACIÓN

Ubique el TV en una habitación en donde la luz no le refleje directamente sobre la pantalla. La oscuridad total o un reflejo en la pantalla pueden provocar cansancio en la vista. Se recomienda iluminación suave e indirecta para una visión cómoda.

Deje espacio suficiente entre el TV y la pared a fin de permitir ventilación.

Evite ubicaciones excesivamente calurosas para prevenir un posible daño al gabinete o un fallo prematuro de los componentes.

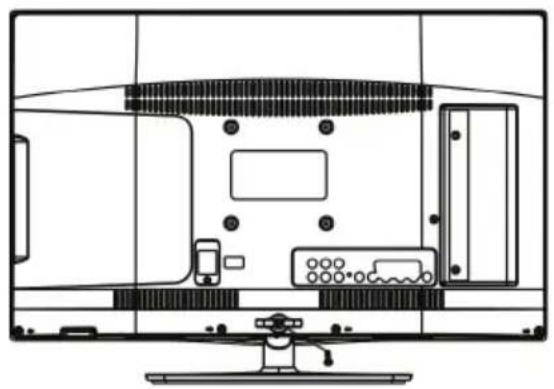

INSTRUCCIONES DE INSTALACIÓN PARA EL MONTAJE EN PARED

Este televisor puede montarse en pared de la siguiente manera:

1. Coloque el Telesior LED LCD sobre una superficie sólida. Por favor, coloque algún material suave sobre el frente de la pantalla para protegerla de cualquier daño.
2. Retire los tornillos de la parte baja del televisor, donde la base se une con el TV, y retire el soporte de la base (guárdelo en un lugar seguro para su uso en el futuro).

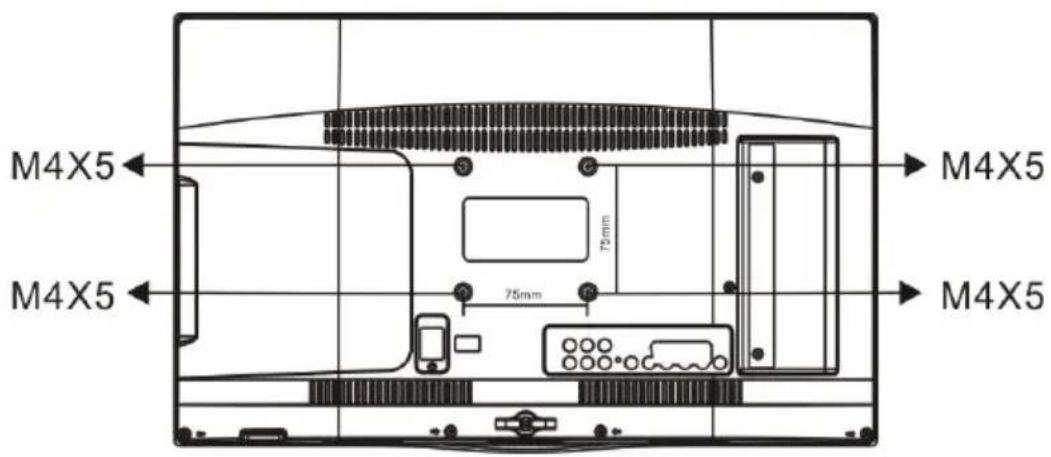

1. Utilice los cuatro tornillos suministrados para fijar el TV sobre el soporte de pared del TV (no incluido), por medio de los cuatro orificios estándar VESA de la parte posterior del televisor.

M4X5 M4X5 75mm 75mm M4X5 M4X5

(19")

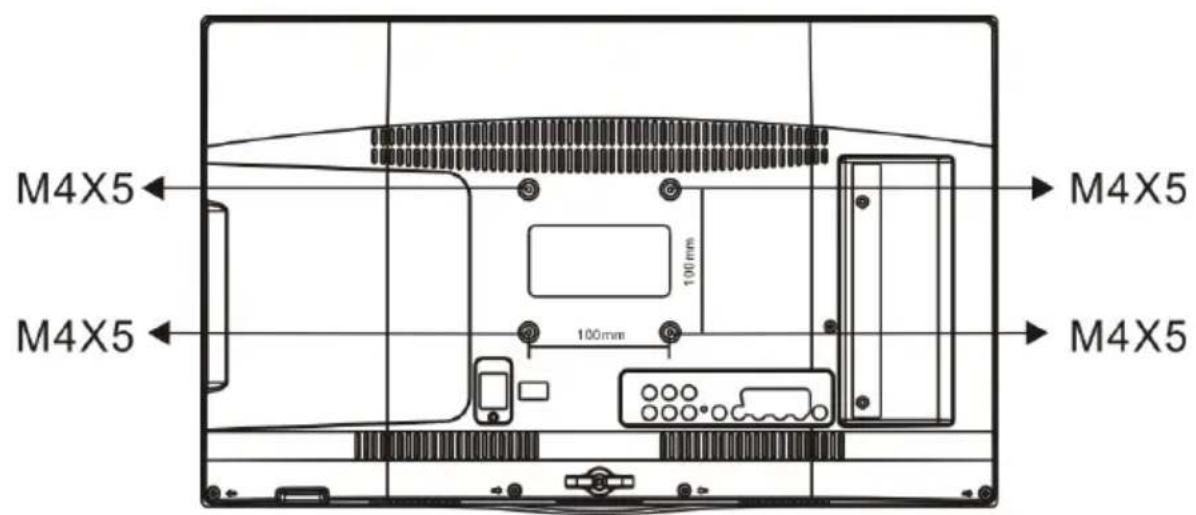

M4X5 100mm 100mm M4X5 M4X5

(22",24")

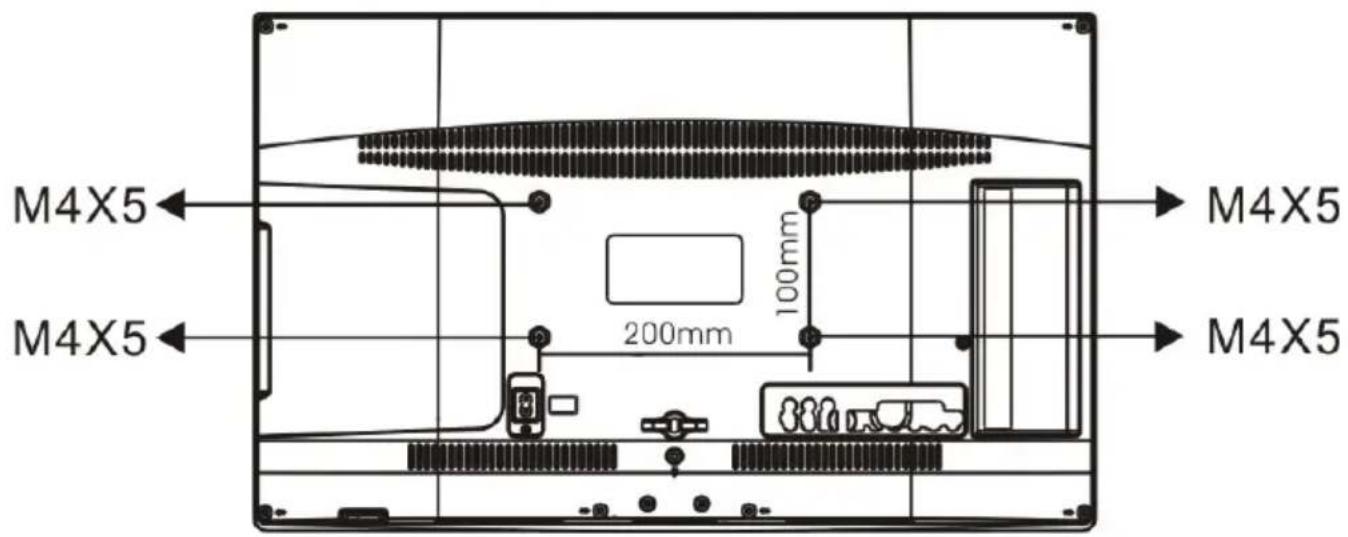

M4X5 M4X5 200mm 100mm M4X5 M4X5

(26")

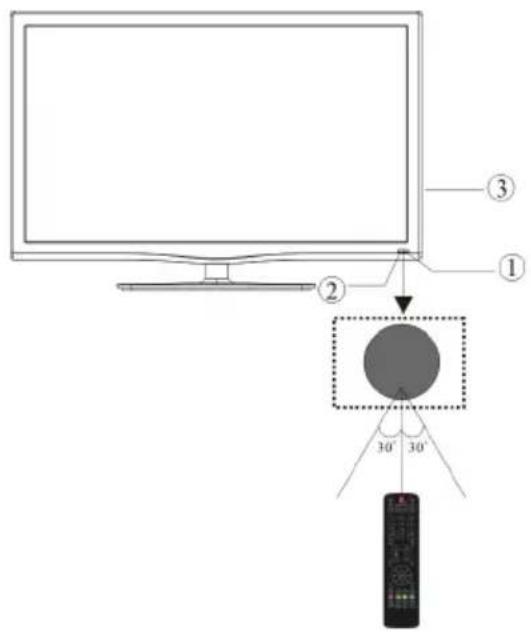

Panel frontal de control

1. Sensor del mando a distancia
2. Indicador LED:

AZUL: ENCENDIDO ROJO: STANDBY.

1. Teclado

1	SOURCE	Muestra el menú fuente de entrada.
2	MENU	Muestra el MENÚ principal.
3	CH+/CH-	En el modo TV, pulse CH+ o CH- para cambiar el canal de arriba abajo.En MENU, pulse CH+ o CH- para seleccionar las opciones.En el modo standby, puede encender el TV.
4	VOL+/VOL-	Ajusta el nivel del sonido.En MENU, ajuste la opción que Seleccionó.
5	STANDBY

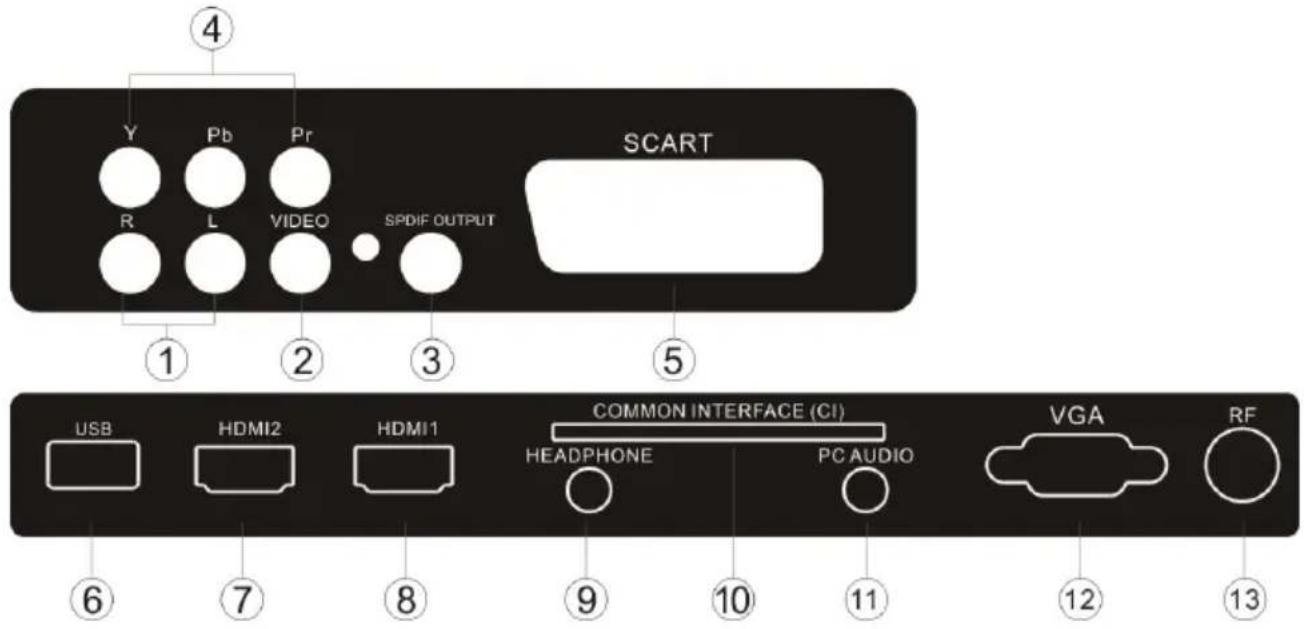

Conexiones posteriores/laterales

4 Y Pb Pr R L VIDEO SPDIF OUTPUT SCART ① ② ③ ⑤ USB HDMI2 HDMI1 COMMON INTERFACE (CI) HEADPHONE PC AUDIO VGA RF ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱

1	L/R AUDIO	entrada
2	VIDEO	entrada
3	S/PDIF	Salida de audio digital
4	YPbPr	entrada
5	SCART	entrada
6	USB	entrada
7	HDMI2	entrada
8	HDMI1	entrada
9	HEADPHONE	Salida de audio analógico
10	COMMON INTERFACE (CI)	entrada
11	PC AUDIO	entrada
12	ENTRADA VGA	entrada
13	ANT entrada

CONEXIÓN DE SU TV

CONEXIÓN DE LA ANTENA

Conecte su antena a la parte posterior del TV en la conexión ANT IN.

MEJORE SU SEÑAL

Para mejorar la calidad de la imagen en un área con escasa señal, utilice un amplificador de señal (no incluido).

CONECTE SU PC AL TV

Puede utilizar su TV como monitor para su ordenador personal, conectándolo con un cable VGA (no incluido).

1. Lea la guía del usuario de su ordenador y verifique que tenga un conector VGA.
2. Desconecte la alimentación en su TV y en su PC.
3. Conecte un cable de interfaz VGA tipo D de 15 pines al conector de interfaz de video VGA en el PC. Conecte el otro extremo del cable al conector de interfaz de PC en el TV. Ajuste los tornillos en los conectores VGA y conecte el cable de audio (no incluido) a la conexión de entrada de audio en la parte posterior del TV.
4. Conecte la alimentación del TV primero y luego el del PC.
5. Pulse el botón en el TV o en el mando a distancia del TV para configurar el modo de entrada de video a VGA.
6. Una vez que se ve la imagen, si hay ruido, cambie el modo VGA a otra resolución, cambie la frecuencia de refresco a otra frecuencia o ajuste el brillo y el contraste en el menú hasta que la imagen sea clara.

Hay dos maneras en las que puede conectar un reproductor DVD o VCR a su TV. Asegúrese de que tanto el TV como el reproductor DVD o VCR estén apagados antes de conectarlos.

1. Conecte las salidas AV DVD/VCR a la conexión AV IN en su TV.
2. Conecte el audio D/I de AV a la entrada de audio (8). Pulse el botón SOURCE en el TV para configurar el modo de entrada de video en AV.

ENTRADA SCART

1. Conecte el cable Euroconector del dispositivo externo (reproductor DVD, decodificador o consola de videojuegos) a la conexión Scart del TV.
2. Pulse el botón SOURCE (Fuente) para seleccionar el modo SCART.
3. Pulse el botón PLAY (Reproducir) en el dispositivo externo.

Entrada HDMI

1. Conecte el cable del dispositivo HDMI a la conexión HDMI del TV.
2. Pulse el botón SOURCE para seleccionar el modo HDMI.
3. Consulte acerca del funcionamiento en la guía del usuario del dispositivo HDMI.

SALIDA AURICULARES

Inserte el conector de los auriculares a la conexión de auriculares del televisor. Los altavoces del televisor se ponen en silencio.

SALIDA S/PDIF

S/PDIF es una conexión de audio digital utilizada para conectar equipos de audio, por ejemplo, teatros domésticos y otros sistemas digitales de Alta Fidelidad (HiFi). La señal se transmite por un cable coaxial con conectores RCA.

1. Asegúrese de que tanto el TV como el dispositivo estén apagados antes de conectarlos.
2. Conecte los cables de AV (no suministrados) desde el conector S/PDIF del TV hasta el sistema de sonido del Teatro Doméstico, el sistema HiFi digital, etc.

INTERFAZ COMÚN

La ranura de la interfaz común (IC) está diseñada para admitir el módulo de acceso condicional (AC) y la tarjeta Inteligente a fin de ver los programas de televisión de pago y los servicios adicionales. Comuníquese con su proveedor de servicio de Interfaz Común para obtener más información acerca de los módulos y de la suscripción. Tenga en cuenta que no se proporcionan los módulos AC ni las tarjetas inteligentes, ni los ofrecemos como accesorios opcionales.

Advertencia

- Desconecte el TV antes de insertar los módulos en la ranura de la Interfaz Común.

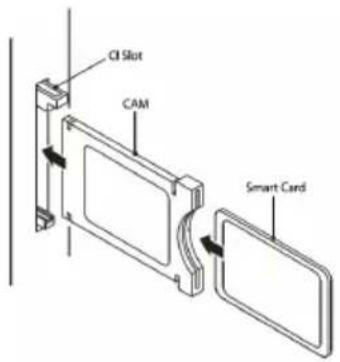

1. Inserte la CAM correctamente, luego la Tarjeta Inteligente a la ranura de la IC que se ubica en la parte lateral del TV.

Ol Slot CAM Smart Card

CI SLOT RANURA DE IC
CAM	CAM
Smart Card Tarjeta Inteligente

1. Encienda el TV, y éste mostrará el siguiente mensaje si se detecta el módulo AC. Aguarde unos minutos hasta que se active la tarjeta.

CI Module Inserted

Módulo IC insertado

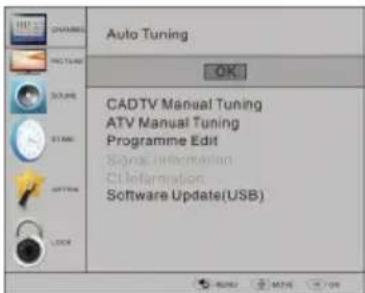

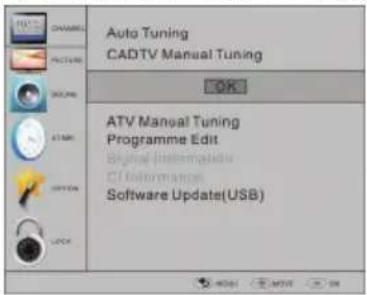

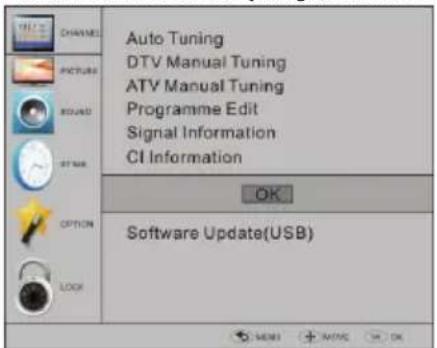

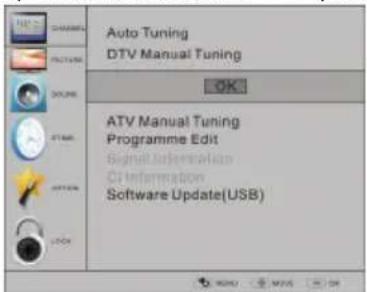

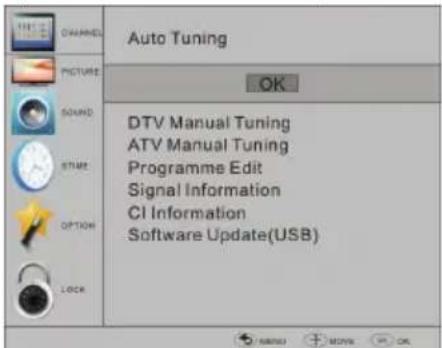

1. Pulse el botón MENU y luego, el botón ▲▼ para seleccionar la opción de Información IC.

CHANNEL PICTURE ROUND STAR OPTION LOCK Auto Tuning DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information CI Information OK Software Update(USB)

1. Se muestra la información detallada en la tarjeta IC en uso.
2. Pulse el botón OK para acceder al menú de la tarjeta. Consulte el manual de instrucciones del módulo para configurar los detalles.
3. Cuando se retira el módulo, el siguiente mensaje aparecerá en la pantalla.

CI Module Removed

Módulo IC retirado

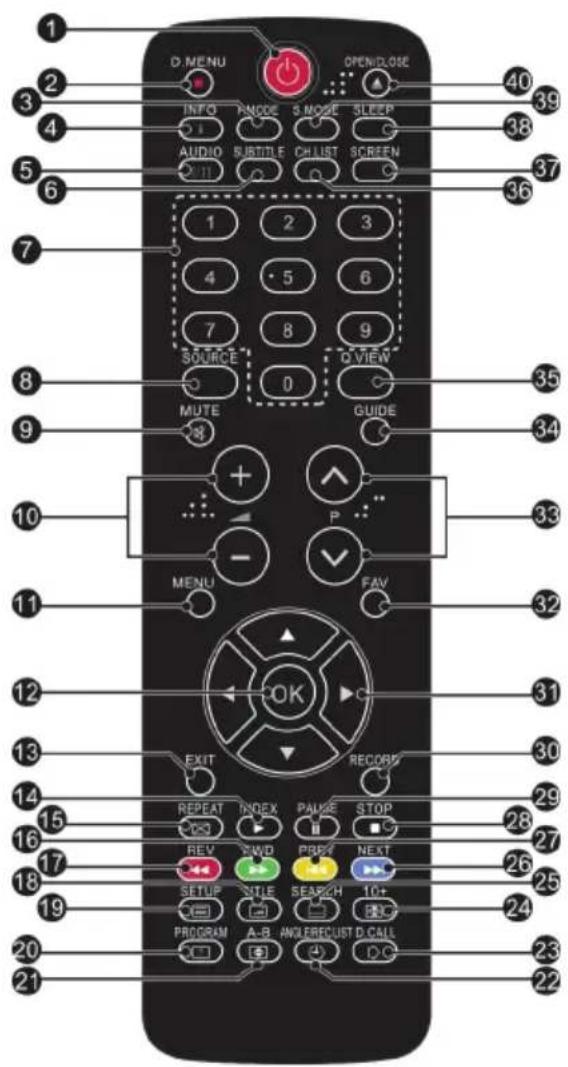

03 Mando a distancia

D MENU OPENCLOSE INFO MODE S.MOSE SLEEP AUDIO SUBTITLE CH LIST SCREEN 1 2 3 4 5 6 7 8 9 SOURCE 0 D VIEW MUTE GUIDE MENU FAV P OK EXIT RECORDS REPEAT INDEX PAUSE STOP REV BWD PRRSY NEXT SETUP STYLE SEARCH 10+ PROGRAM A-B ANG.ESECUST D.CALL D.C

1.ALIMENTACIÓN: Presiónelo para encender el TV.
2. D.MENU: Sin función
3. P.Mode: Para conmutar el modo de la imagen.
4. INFO: Presiónelo para mostrar el estado actual de la señal, incluyendo la fuente de entrada y el modo del canal de audio.
5. AUDIO I/II: Presiónelo para seleccionar MONO, Nicam stereo para canales Analógicos. Seleccione idioma de audio para canales TDT.
6. SUBTITLE: Presiónelo para activar o desactivar los subtítulos.
7. Botones numéricos: Para acceder directamente a los canales.
8. SOURCE: Selección de una fuente de entrada
9. MUTE: Habilita o inhabilita el sonido.
10. Control de volumen: Ajusta el nivel de sonido.
11. MENU: Para mostrar el menú del TV.
12. OK: Para confirmar una selección.
13. EXIT: Para salir del menú o para regresar al menú anterior.

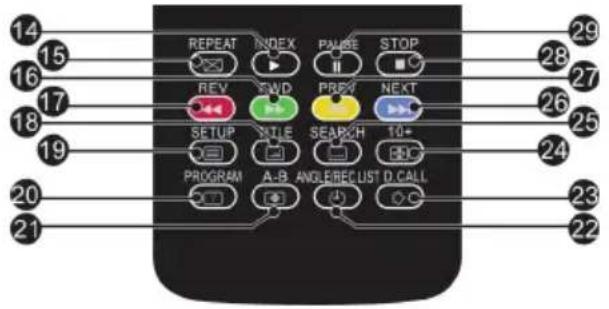

14. Índice de teletexto
15.REPEAT: Sin función
16. Botón verde de teletexto / Avance rápido de USB
17. Botón rojo de teletexto / Retroceso rápido de USB
18. Mezcla de teletexto
19. Texto del teletexto
20. Ver teletexto
21. Tamaño del teletexto
22. Teletext Time / REC.LIST (teletext time no tiene función)
23. Modo de teletexto: Sin función
24. Mantener teletexto
25. Subcódigo de teletexto: Subpágina de teletexto
26. Botón azul de teletexto / Archivo siguiente USB

1. Botón Amarillo de teletexto / Archivo anterior USB

2. PARAR USB

3. REPRODUCIR / PAUSA USB

4. INICIO DE LA GRABACIÓN

5. Cursor ARRIBA, ABAJO, IZQUIERDA, DERECHA: Pulse para navegar hasta su selección.

6. Fav: Utilizado para acceder a sus canales favoritos en el modo de TV analógica o de TDT.

7. Seleccionar programa: Presione los botones para seleccionar el canal de TV siguiente o anterior.

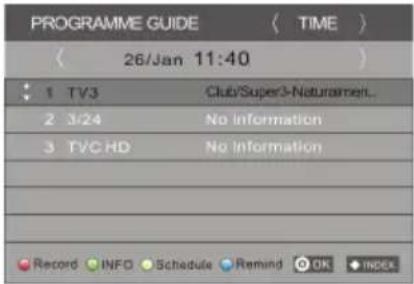

8. GUÍA: Presiónelo para mostrar la guía electrónica de programación en el modo de TV.

9. Q.View: Para acceder al canal que se estaba viendo anteriormente.

10. CH.LIST: Presiónelo para visualizar la lista de canales.

11. Pantalla: Cambia la relación de aspecto de la imagen.

12. Sleep: Activa el temporizador para apagar el TV.

13. S.Mode: Para conmutar el modo de sonido.

14. 1. OPEN/CLOSE: Sin función.

5 6 14 16 17 18 19 20 21 22 24 25

26 27 28 29 : No DVD

Inserte las baterías en el mando a distancia

Observaciones:

1) Se recomienda el uso de pilas alcalinas.
2) Retire las baterías cuando estén gastadas o si el mando a distancia no se va a utilizar durante un período de tiempo prolongado.

1. Retire la tapa de las baterías.
2. Inserte las 2 pilas AAA 1.5v asegurándose de que la polaridad (+ o -) coincida con la polaridad marcada dentro de la unidad.
3. Coloque de nuevo la tapa de las baterías. Sustituya las baterías por otras nuevas, cuando el televisor comience a mostrar los síntomas siguientes: El funcionamiento es inestable o errático. A veces, el televisor no funciona con el mando a distancia.

TELETEXTO

El Teletexto es un sistema de información emitido por algunos canales que puede ser consultado como un periódico. También ofrece acceso a los subtítulos para los telespectadores con problemas de audición o que no estén familiarizados con el idioma de transmisión (redes por cable, canales por satélite, etc.)

Pulse:	Obtendrá:
TEXTO	Se usa para entrar o salir de los modos de teletexto. Aparece el sumario con una lista de elementos a los que puede accederse. Cada elemento tiene un número de página correspondiente de 3 dígitos. Si el canal seleccionado no emite teletexto, se mostrará la indicación 100 y la pantalla permanecerá en blanco (en este caso, salga del teletexto y seleccione otro canal).
SELECCIONAR UNA[1999Y]	Introduzca el número de la página deseada, utilizando los botones 0 a 9 o arriba/abajo. Ejemplo: página 120, introduzca 120. El número aparece en la parte superior izquierda, el contador cambia y entonces aparece la página. Repita esta operación para ver otra página. Si el contador continúa buscando, significa que esa página no se transmite. Seleccione otro número.
TECLAS DE ACCESO DIRECTO	Están coloreados como se muestra en la parte inferior de la pantalla. Las cuatro teclas de colores se utilizan para acceder a los elementos o páginas correspondientes. Las áreas coloreadas parpadean cuando el elemento o la página no están aún disponibles.
ÍNDICE Esto le devuelve a la página de contenidos (normalmente la página 100).
SUB PÁGINA	Algunas páginas contienen subpáginas que se muestran sucesivamente de forma automática. Esta tecla se utiliza para detener o retomar la muestra de subpáginas. La indicación aparece en la parte superior izquierda.
ESPERA Para congelar la página.
REVELAR Para mostrar u ocultar la información oculta (soluciones de juegos).
LISTA	El usuario puede establecer cuatro páginas favoritas para ser enlazadas directamente por las cuatro teclas coloreadas. Mientras el modo de lista esté activado, no hay posibilidad de utilizar la navegación TOP o FLOF con las teclas coloreadas. Los números de página favoritos se almacenarán y recuperarán en/desde la memoria no volátil de cada canal, mediante el software del sistema.

04 FUNCIONAMIENTO

Guía de Instalación

1). Presione los botones ◀▶▼▲ para navegar por el menú y cambiar los ajustes. Presione el botón OK para confirmar. Seleccione el idioma que desee para mostrar el menú.
2). Presione los botones para seleccionar DVB-T/DVB-C y a continuación presione el botón OK para confirmar.

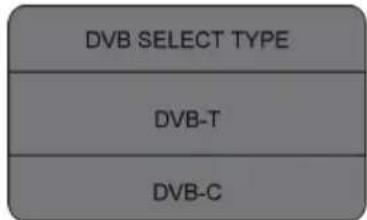

DVB SELECT TYPE DVB-T DVB-C

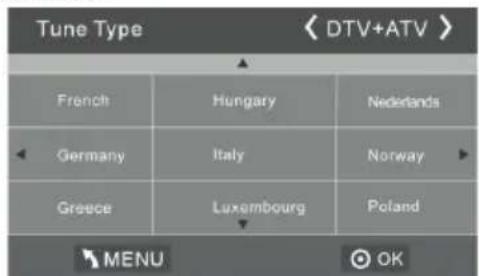

a. Si seleccionó DVB-T, el paso siguiente es seleccionar el tipo de Sintonía y el país; a continuación presione el botón OK para comenzar a sintonizar.

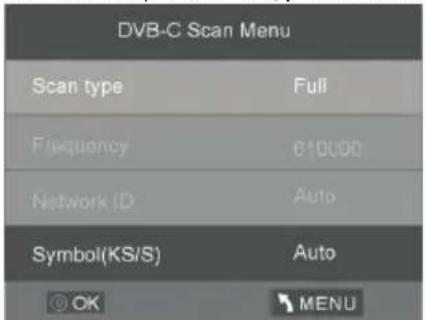

b. Si selecciona DVB-C, el paso siguiente es configurar el sistema DVB-C como (tipo de exploración / Frecuencia/ID de red/Símbolo (KS/S), entonces presione el botón OK para ir al menú del tipo de sintonía y de selección de país. Este paso es el mismo que DVB-T, seleccione el tipo de sintonía (DTV/ATV).

Seleccione el país correcto, presione el botón OK para comenzar la sintonización.

DVB-C Scan Menu Scan type Full Frequency 610000 Network ID Auto Symbol(KS/S) Auto OK MENU

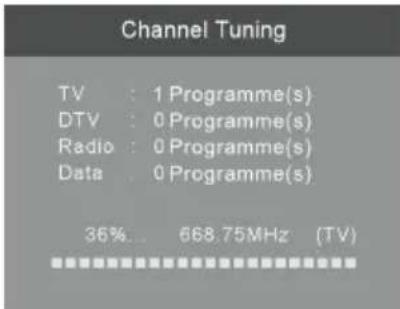

3) Comenzará la sintonización de canales. Esta operación puede tomar hasta 6 minutos. La pantalla mostrará el progreso de la sintonía y la cantidad de canales encontrados.
4). Si desea saltar la sintonización ATV (analógica), presione el botón MENU para interrumpir el proceso de sintonización. Se mostrará una pantalla emergente, presione el botón y seleccione YES para confirmar. Entonces irá directamente a la sintonía de DTV. Puede repetir el paso anterior si también desea saltar la sintonización de TDT. La próxima vez que encienda el TV aparecerá un recordatorio de instalación.
5). Después que esté completa la sintonización, los canales se ordenarán en un orden preestablecido. Si desea saltar canales, modifique

el orden preestablecido o cambie el nombre de los canales, seleccione Programme Edit en el menú Channel.

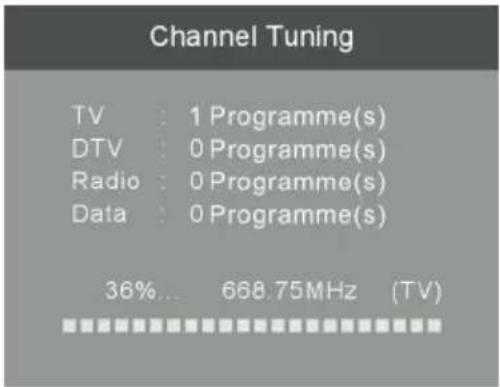

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

6)

1. 1 Sintonía automática (DVB-T)

1) Presione el botón MENU y a continuación presione los botones ▼▲ para seleccionar el menú CHANNEL y presione el botón OK.
2). Presione los botones ▼▲ para seleccionar Auto Tuning y a continuación presione el botón OK.

Auto Tuning OK DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information CI Information Software Update(USB)

3). Presione los botones ▼ para seleccionar DVB-T/DVB-C. Presione DVB-T y presione el botón OK para confirmar.

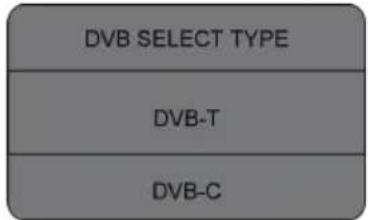

DVB SELECT TYPE DVB-T DVB-C

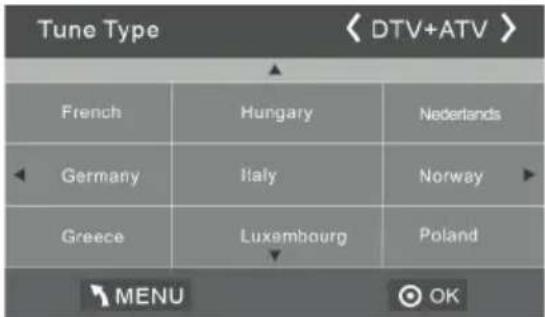

4). En el menú Tune Type presione los botones ◀ para seleccionar ATV / DTV / DTV + ATV. Presione el botón ▼ y a continuación presione los botones ◀▶ ▼▲ para seleccionar el país donde operará el TV. Presione el botón OK para confirmar.

5) Comenzará la sintonía de canales. Esta operación puede tomar hasta 6 minutos. La pantalla mostrará el progreso de la sintonía y la

cantidad de canales encontrados.

6). Si desea saltar la sintonización ATV, presione el botón MENU para interrumpir el proceso de sintonización. Se mostrará una pantalla emergente, presione el botón ◀ y seleccione YES para confirmar. Entonces irá directamente a la sintonía de DTV. Puede repetir el paso anterior si también desea saltar la sintonía de DTV. La próxima vez que encienda el TV aparecerá un recordatorio de instalación.
7). Después que esté completa la sintonización, los canales se ordenarán en un orden preestablecido. Si desea saltar canales, modifique el orden preestablecido o cambie el nombre de los canales, seleccione Editar Programa en el menú Canales.

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

1.2 Sintonía automática (DVB-C)

1). Presione el botón MENU y a continuación presione los botones ▼▲ para seleccionar el menú CHANNEL y presione el botón OK.
2). Presione los botones ▼ para seleccionar Auto Tuning y a continuación presione el botón OK.

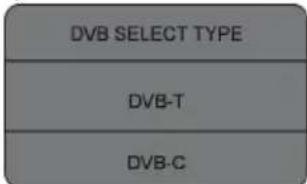

3). Presione los botones ▼▲ para seleccionar DVB-T/DVB-C y a continuación presione el botón OK para confirmar.

DVB SELECT TYPE DVB-T DVB-C

4). Presione los botones ▼ para seleccionar el tipo de sintonización / Símbolo (Ks/S) y presione el botón OK para confirmar.

DVB-C Scan Menu Scan type Full Frequency 510000 Network ID Auto Symbol(KS/S) Auto @ OK MENU

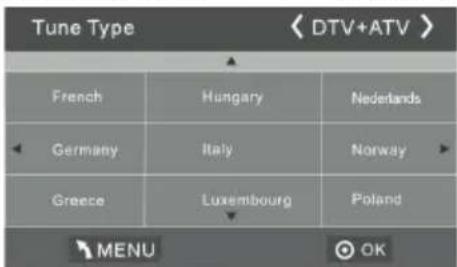

5). En el menú Tune Type presione los botones ◀ para seleccionar ATV / DTV / DTV + ATV. Presione el botón ▼ y a continuación presione los botones ◀▼▲ para seleccionar el país donde operará el TV. Presione el botón OK para confirmar.

6) Comenzará la sintonización de canales. Esta operación puede tomar hasta 6 minutos. La pantalla mostrará el progreso de la sintonía y la cantidad de canales encontrados.
7). Si desea saltar la sintonización ATV (analógica), presione el botón MENU para interrumpir el proceso de sintonización. Se mostrará una pantalla emergente, presione el botón ◀ y seleccione YES para confirmar. Entonces irá directamente a la sintonía de DTV. Puede repetir el paso anterior si también desea saltar la sintonización de TDT. La próxima vez que encienda el TV aparecerá un recordatorio de instalación.
8). Después que esté completa la sintonización, los canales se ordenarán en un orden preestablecido. Si desea saltar canales, modifique el orden preestablecido o cambie el nombre de los canales, seleccione Edit Programme en el menú Channel.

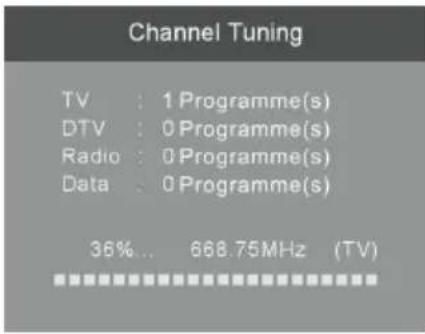

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

NOTA:

Todos los canales, incluyendo ATV, DTV y Radio, pueden sintonizarse a la vez, si el Tipo de Sintonización es DTV+ATV.

Todos los canales almacenados desaparecerán después de la sintonización automática.

Después de la sintonización automática, el canal saltará al primer canal DTV

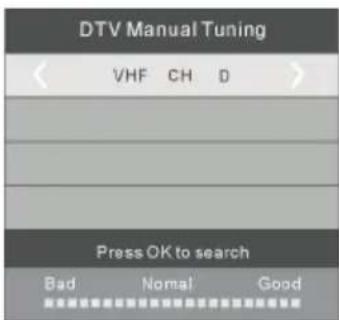

2.1 sintonización manual de DTV (DVB-T)

1). Presione el botón MENU y a continuación presione los botones ▼▲ para seleccionar el menú CHANNEL y presione el botón OK.
2). Presione los botones ▼▲ para seleccionar DTV Manual Tuning y a continuación presione el botón OK.

Auto Tuning DTV Manual Tuning OK ATV Manual Tuning Programme Edit Signal Information CI Information Software Update(USB)

3) Emergerá la pantalla de DTV Manual Tuning. Presione los botones ▶ para seleccionar el canal UHF deseado y a continuación presione el botón OK para comenzar la búsqueda de ese canal. Cuando se haya sintonizado la señal, la imagen y la intensidad de la señal de mostrarán en la pantalla.
4). Presione el botón MENU para regresar al menú principal.
5). Presione el botón EXIT para salir del menú.

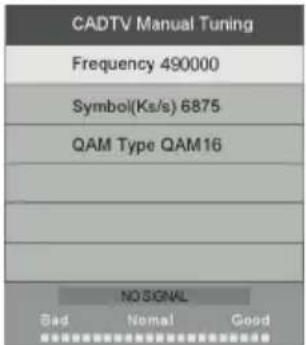

2. 2 Sintonización manual de DTV (DVB-C)

1). Presione el botón MENU y a continuación presione los botones ▼▲ para seleccionar el menú CHANNEL y presione el botón OK.
2). Presione los botones ▼▲ para seleccionar CADTV Manual Tuning y a continuación presione el botón OK.

3) Emergerá la pantalla de CADTV Manual Tuning. Presione los botones ▼▲ para seleccionar (Frecuencia /Símbolo (ks/s)/Tipo QAM), presione el botón OK para comenzar la búsqueda de ese canal. Cuando se haya sintonizado la señal, la imagen y la intensidad de la señal de mostrarán en la pantalla.
4). Presione el botón MENU para regresar al menú principal.
5). Presione el botón EXIT para salir del menú.

CADTV Manual Tuning Frequency 490000 Symbol(Ks/s) 6875 QAM Type QAM16 NO SIGNAL Bad Normal Good

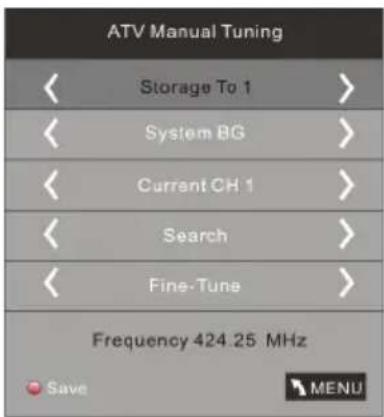

3). Sintonización manual de ATV:

Usted puede cambiar el sistema de sonido para buscar los canales analógicos y para una sintonización fina de los canales, luego almacenar los canales que haya seleccionado.

ATV Manual Tuning < Storage To 1 > < System BG > < Current CH 1 > < Search > < Fine-Tune > Frequency 424.25 MHz Save MENU

NOTA:

Pulse el botón rojo del teletexto para almacenar los canales tras la sintonización manual.

4). Editar programas:

Usted puede Borrar, Renombrar, Mover, Saltar, y guardar en FAVORITOS cualquier programa.

Borrar

Pulse el botón rojo del teletexto, se borrará el programa en el cursor.

Renombrar:

Sólo se pueden renombrar los programas de ATV.

Desplace el cursor hasta el programa, pulse el botón verde del teletexto para renombrar el programa.

Pulse ▼▲ para escoger el carácter. Pulse ◀▶ para desplazar el cursor.

Pulse el botón MENÚ para salir de la edición, pulse SALIR para salir del menú.

Nota: Los nombres de programas de ATV sólo pueden tener 5 caracteres, los nombres de programas de TDT pueden tener 25 caracteres.

Mover

Utilice los Botones de Flecha para seleccionar el canal que desea mover. Luego, pulse el Botón Amarillo para seleccionar la función

Mover. Una vez activo, utilice los Botones de Flecha para mover y luego pulse OK para confirmar.

Saltar

Pulse ▼▲ para escoger el programa, pulse el botón azul del teletexto para saltarse ese programa. El símbolo 📞 se mostrará al lado derecho del programa.

Escoja el programa que ha omitido, pulse el botón azul de nuevo, podrá cancelar la omisión. El símbolo desaparecerá.

Favoritos

Pulse ▼▲ para escoger el programa, pulse el botón FAVORITOS, se mostrará ♥ al lado derecho del programa. Escoja el programa en FAVORITOS, pulse el botón FAVORITOS de nuevo, podrá cancelar la acción. El símbolo ♥ desaparecerá.

Una vez creado su grupo de favoritos, puede pulsar la tecla FAVORITOS para acceder rápidamente a sus canales favoritos.

5). Información sobre IC: (opcional)

Este menú puede mostrar la información sobre la tarjeta IC.

2. MENÚ DE IMAGEN

El segundo elemento del MENÚ es MENÚ DE IMAGEN.

Aquí puede ajustar los efectos de imagen, tales como contraste, brillo, etc.

1). El matiz sólo está disponible en el sistema NTSC.
2). Hay cuatro modos de temperatura del color que pueden seleccionarse, medio, cálido, fresco, usuario.
3). Pantalla, sólo está disponible en el modo PC, en el que se puede ajustar la posición horizontal, la posición vertical, tamaño y fase.

3. MENÚ DE SONIDO

El tercer elemento del MENÚ es el MENÚ DE SONIDO.

Aquí puede usted ajustar los efectos de sonido, tales como agudos, bajos, balance, etc.

Volumen automático: Sólo está disponible cuando el volumen de señal de entrada es demasiado alto o presenta distorsión.

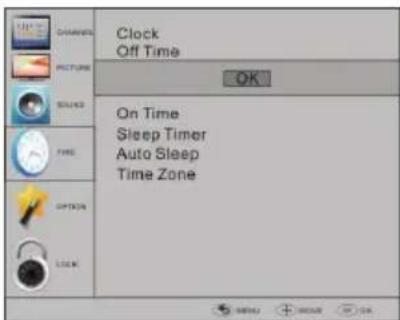

4. MENÚ DE HORA

El cuarto elemento del menú es MENÚ DE HORA. Usted puede ajustar el reloj, activar/desactivar la hora, establecer el temporizador de apagado, etc. Pulse para desplazarse, pulse OK para ajustarlo.

Clock Off Time OK On Time Sleep Timer Auto Sleep Time Zone

NOTA:

Si no hay señal durante 15 minutos, el TV se apagará automáticamente, siempre que esté activado el Apagado Automático. La hora del reloj puede obtenerse automáticamente del sistema TDT.

5. MENÚ DE OPCIONES

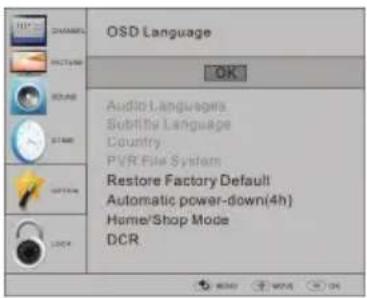

El quinto elemento del MENÚ es el MENÚ DE OPCIONES. Puede ajustar el idioma del menú, el idioma de audio, el idioma de los subtítulos, etc.

OSD Language OK Audio Languages Subtitle Language Country PVR File System Restore Factory Default Automatic power-down(4h) Home/Shop Mode DCR

Apagado automático

1. Si después de 4 horas a partir del encendido no se hacen cambios en el TV, por ejemplo, no se cambia de canal ni se ajusta el volumen, el TV iniciará la secuencia de apagado automático.

Aparecerá en la pantalla una ventana emergente.

Después de 150 segundos el TV pasará automáticamente al estado de espera. Para anular el apagado automático, presione cualquier botón del mando a distancia.

1. Para cancelar el apagado automático, seleccione Apagado automático (4H) en el Menú de opciones

Presione OK. Aparecerá un mensaje emergente "Are you sure you want to enable automatic powerdown?" (¿Está seguro de que desea habilitar el apagado automático?)

Use la tecla de flecha derecha para seleccionar NO.

La pantalla del TV vuelve al Menú de opciones y se mostrará la opción de Apagado automático (4H).

Automatic power-down(4H) OFF

Para volver al apagado automático después de 4 horas, repita lo anterior, excepto que utilice la tecla de flecha izquierda para seleccionar YES.

En el menú de sistema de archivos PVR, puede configurar un disco USB para PVR.

Select Disk C: Check PVR File System Start use Disk Format Time Shift Size spleen (Free Record Limit 6 Hr.) OK MENU

NOTA:

Restaurar a los valores por defecto de fábrica, eliminará todos los programas y contraseñas.

6. MENÚ DE BLOQUEO

El sexto elemento del menú es el MENÚ DE BLOQUEO. Puede bloquear su sistema, establecer una contraseña, bloquear un programa, y establecer control parental. Una vez que haya establecido el bloqueo del sistema, no podrá buscar canales ni cambiar de programa.

La contraseña por defecto es 0000. Si se la olvida, puede usar la super contraseña: 9443.

Bloquear programa: Pulse ▼▲ para elegir el programa, pulse el botón verde del teletexto para bloquearlo.

Si desea desbloquear el programa, por favor entre en el menú principal, introduzca la contraseña, y luego pulse el botón verde de nuevo.

Control Parental: Pulse para elegir la calificación.

7. MENÚ EPG (Guía electrónica de programación)

El menú EPG se usa para ver lo que se está transmitiendo en TDT o en el canal de Radio en el día.

Para tener acceso al menú EPG, pulse el botón EPG; se mostrará el siguiente menú:

PROGRAMME GUIDE 26/Jan 11:40 1 TV3 Club/Super3-Naturameri... 2 3/24 No Information 3 TV/CHD No Information Record INFO Schedule Remind OK INDEX

1.

INFO

Utilice

para escoger los programas. Pulse la tecla INFO para mostrar información sobre el programa destacado.

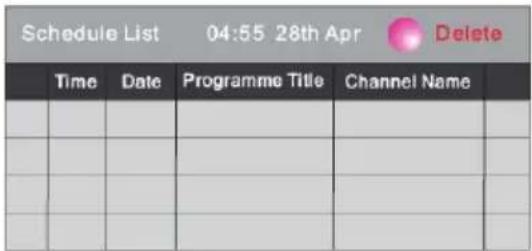

2. Programación

Pulse la tecla amarilla de teletexto. enumera la lista de grabaciones programadas. Pulse ▼ para escoger la lista. Pulse la tecla roja

para borrar la lista de programación.

Pulse la tecla roja. Establece el programa que se va a grabar.

4.

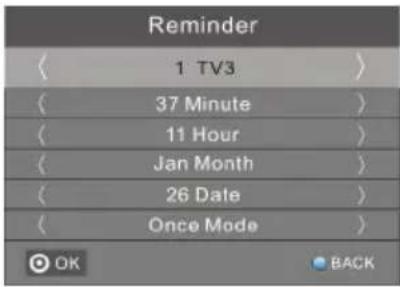

Recordatorio

Pulse la tecla azul para escoger un programa y establecer una hora de recordatorio. La pantalla de TV pasará al programa escogido a la hora del recordatorio automáticamente.

Reminder { 1 TV3 } { 37 Minute } { 11 Hour } { Jan Month } { 26 Date } { Once Mode } OK BACK

8. Función PVR

1. Preparativos para la grabación de un programa.

En el MENU DE OPCIONES, seleccione PVR. En el MENU DE OPCIONES, seleccione "check PVR File System" (verificar el Sistema de Archivos PVR). Pinche en "OK", hasta que "checking" (verificación) cambie a "Success" (éxito).

Nota: Verifique el término "speed" (velocidad). Si es "HD support" (soporte HD), significa que la velocidad del dispositivo USB está disponible para desplazamiento temporal y para grabación. De otro modo, formatee el dispositivo a fin de asegurar que el dispositivo esté disponible. El "Free Record Limit" (Límite libre de grabación) por defecto es de 6 horas, si el espacio en el disco es suficientemente grande. Si el espacio no es suficientemente grande, el tiempo de grabación será más corto; eso depende del espacio en el dispositivo. Durante la verificación "check PVR File System" (verificar Sistema de Archivos PVR), no realice ninguna otra operación hasta que ésta finalice.

Las grabaciones realizadas con el sistema PVR de su televisor,. Pueden reproducirse solamente en el mismo TV, no en ninguna otra clase de dispositivo (computadora, DVD, etc.) que no sea compatible con el formato de archivos .TS.

Tenga presente que para efectuar cualquier clase de grabación, el TV requerirá que usted formatee el dispositivo USB conectado para almacenar la grabación.

ADVERTENCIA. CUANDO FORMATEE EL DISPOSITIVO USB EXTERNO, PERDERÁ TODOS LOS ARCHIVOS Y LA INFORMACIÓN QUE TENGA.

ALMACENAMIENTO EN EL DISPOSITIVO.

El formato del sistema de archivos del dispositivo USB limitará el tamaño del archivo.

Sistema de archivos: NTFS hasta 2TB

FAT32 con hasta 192GB

FAT16 con hasta 2GB

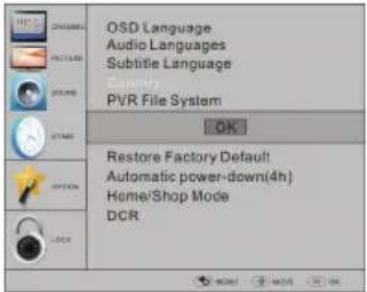

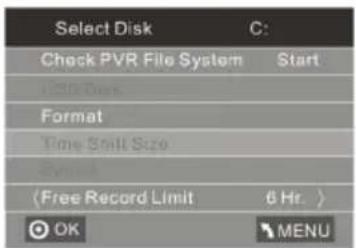

Desde el menú OPTION entre el Sistema de Archivos PVR como si indica a continuación:

OSD Language Audio Languages Subtitle Language Country PVR File System OK Restore Factory Default Automatic power-down(4h) Home/Shop Mode DCR

Select Disk C: Check PVR File System Start USB/Days Format Time Split Size Symbol 〈Free Record Limit 6 Hr.〉 OK MENU

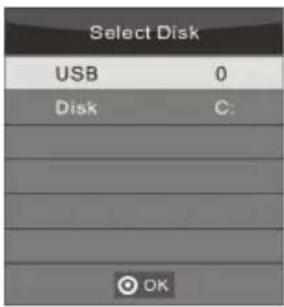

Seleccione el disco: Seleccione el disco para guardar el archivo de grabación.

Verifique el Sistema de Archivos PVR: Verifique si el Sistema de Archivos PVR está instalado en el dispositivo USB o si no lo está.

Formato:

(Se sugiere formatear el dispositivo con "High Speed Fs..." Alta Velocidad SA que puede acelerar la grabación).

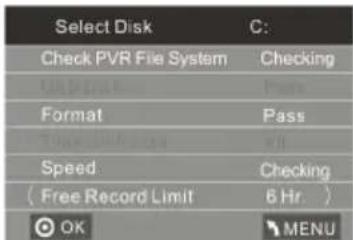

A continuación aparece el menú después de que el Formato finaliza:

Select Disk C: Check PVR File System Checking Format Pass Speed Checking 〈 Free Record Limit 6 Hr. 〉 OK MENU

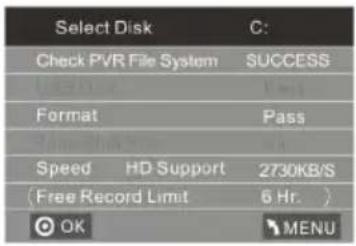

Select Disk Check PVR File System SUCCEED Format Pass Speed HD Support 2730KB/S (Free Record Limit 6 Hr.) OK MENU

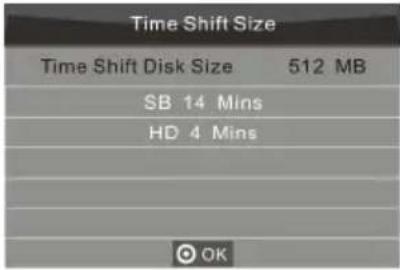

Si selecciona el modo de formato "High Speed Fs", puede cambiar el tamaño del cronodesplazamiento:

Time Shift Size Time Shift Disk Size 512 MB SB 14 Mins HD 4 Mins OK

2. Grabación de un programa

Mientras se reproduce la fuente DTV, escoja el canal y pulse en "record" (grabar). El cuadro de grabación aparecerá. Pinche en "record" otra vez. El cuadro de grabación desaparecerá, y el ícono "REC" permanecerá en la parte superior izquierda. Éste desaparecerá hasta que pulse en "stop" (detener).

3. Reproducir la grabación

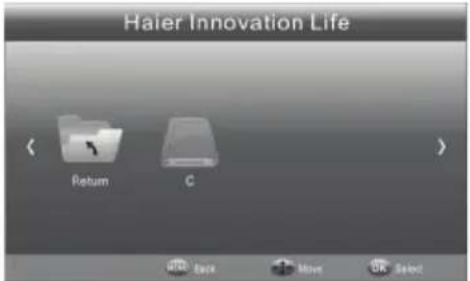

El programa grabado en el dispositivo USB se guardará en la carpeta "MSTPVR" del dispositivo.

1. El tamaño de almacenamiento del dispositivo USB puede variar entre 128MB y 500GB, pero para el uso práctico se recomienda utilizar de 2GB a 500GB.
2. Cuando la tasa de bits es muy baja, la imagen puede pixelarse. Esto puede estar provocado por la conexión de un cable de extensión USB en vez de conectar directamente el USB al TV
3. No todos los dispositivos USB son compatibles.

A continuación hay una lista de unidades USB recomendadas.

Los modelos que no aparezcan en la lista pueden ser compatibles, pero no se garantiza que trabajen.

La lista dispositivos USB soportados es la misma que para la función Timeshift, consulte las páginas siguientes para ver detalles.

9. Función Timeshift (desplazamiento temporal)

1. Seleccione el programa que desea grabar

Este TV le permite grabar o poner en pausa el programa TDT que este visionando actualmente en un dispositivo de almacenamiento USB, y continuar desde el punto en el que se pausó.

NOTA:

- Se necesitará formatear un dispositivo de almacenamiento USB 2.0. Guarde sus datos originales antes de formatear. Todos los datos almacenados en el dispositivo USB se borrarán después del formato.

Formato de almacenamiento de la unidad USB

Seleccione formatear el dispositivo USB y asigne la cantidad de espacio para la función Timeshift.

NOTA:

• El proceso de formato tomará al menos 2 minutos. No desactive la alimentación ni retire el dispositivo USB durante el formato.
• Durante el formato, se realizará una prueba de velocidad al dispositivo USB. Si falla, significa que el dispositivo USB no puede soportar la función Timeshift.

Grabación de una emisión de TDT en pausa en el dispositivo de almacenamiento USB

1. Mientras está en la fuente de entrada DTV, inserte el dispositivo de almacenamiento USB en el puerto USB en la parte lateral del TV.

2. Pulse PAUSE (Pausa) (29) para comenzar la función Timeshift. El programa de TV se pausa. Aparece el Timeshift en pantalla y comienza a grabar.

3. Pulse STOP (28) para detener la función Timeshift y dejar de grabar el programa.

14 15 16 17 18 19 20 21 REPEAT INDEX PANGE STOP REV SWD PROV NEXT SETUP TITLE SEARCH TO+ PROGRAM A-B ANGEEC LIST D.CALL 29 28 27 26 25 24 23 22

• No desconecte el dispositivo de almacenamiento USB cuando la función Timeshift esté activada.
• Con un dispositivo de 4 gb, se puede almacenar temporalmente hasta 140 minutos de emisión.

Limitaciones de la función Timeshift:

1. Cuando la función Timeshift está activada, sólo las teclas PLAY/PAUSE/STOP/FWD/REV/ VOL+/VOL-/MUTE y algunas teclas de funcionamiento básico (ENTER/EXIT/teclas de navegación) están disponibles.
2. La reproducción del video puede que no sea fluida y se produzcan saltos en la imagen si la velocidad de grabación del USB no cumple con los requisitos mínimos.
3. No retire el disco USB ni desconecte la alimentación mientras la función Timeshift está en uso.
4. mientras la función Timeshift está en uso..
5. No cambie las operaciones rápidamente ni repetidamente entre PLAY/PAUSE/FWD/REV.
6. El video puede pixelarse si la tasa de transferencia de video es demasiado baja.
7. No todos los dispositivos USB son compatibles. La tensión del dispositivo USB debe de ser menor de 500Ma.

A continuación hay una lista de unidades USB recomendadas. Los modelos que no estén en la lista pueden ser compatibles, pero su funcionamiento no está garantizado.

• Unidad Flash USB SanDisk Extreme® Contour™ - 8GB SDCZ8-8192-E75
• Unidad Flash USB SanDisk Extreme® Contour™ - 16GB SDCZ8-016G-A75
• Unidad Flash USB 2.0 Kingston DataTraveler 410 - 8GB DT410/8GB
• Unidad Flash USB 2.0 Kingston DataTraveler 410 - 16GB DT410/16GB
• Unidad Flash USB 2.0 OCZ Technology Rally2 - 4GB OCZUSBR2DC-4GB
• Unidad Flash USB 2.0 OCZ Technology Rally2 - 8GB OCZUSBR2DC-8GB

• Unidad Flash USB 2.0 OCZ Technology Rally2 - 8GB OCZUSBR2DC-8GB
  • SAMSUNG-HM500JI-500G

• Esta función no está disponible para todos los TV digitales, tales como canales codificados o canales sólo de audio.

10. Reproductor USB

Pulse la tecla fuente y seleccione el USB en la lista fuente; pulse el botón OK para acceder al menú USB.

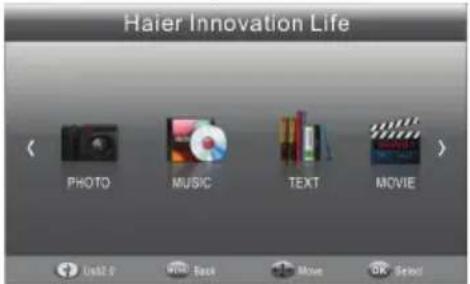

Haier Innovation Life PHOTO MUSIC TEXT MOVIE Unit 5 Back Move Select

Asegúrese de que el dispositivo USB esté conectado en la toma USB del televisor.. Hay cuatro opciones de tipo multimedia que pueden seleccionarse, tales como imagen, música, película y texto. Seleccione la opción de tipo multimedia estándar pulsando ◀▶. Pulse el botón OK para acceder al menú de selección de disco.

Haier Innovation Life < Return C > Back Move Move Select

Pulse ◀▶ para seleccionar el disco adecuado y pulse OK para mostrar los archivos multimedia y la lista de carpetas, o escoja Return (Volver) para volver al menú de selección de tipo multimedia.

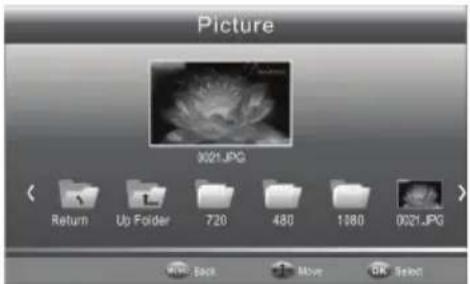

Picture 0021.JPG < Return Up Folder 720 480 1380 0021.JPG Back Back Move OK Select

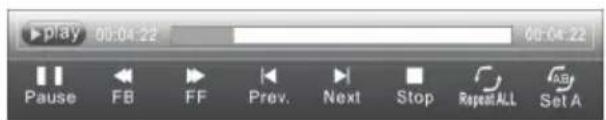

Seleccione el archivo multimedia pulsando ◀▶ o ▼▲, luego aparecerá el recuadro de vista previa. Pulse el botón ▶ para reproducir el archivo multimedia en pantalla completa. Cuando el archivo multimedia (tipo imagen, música, película o texto) se esté reproduciendo, pulse el botón OK o Info para mostrar la barra de control.

Pulse ◀▶ para seleccionar el ícono de función, pulse el botón OK para confirmar la función.

Pulse ▼ o el botón EXIT (Salir) para salir de la barra de control.

NOTA:

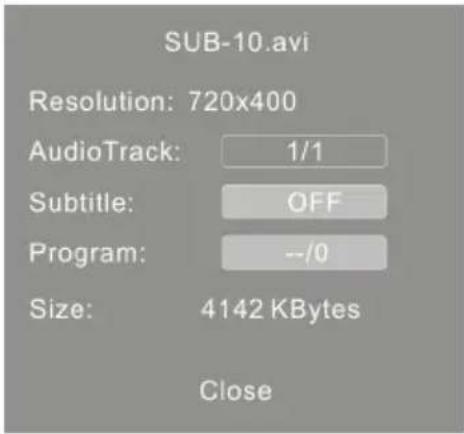

Puede ajustar la pista de audio o el programa en el menú Info mientras se reproduce el archivo de video. Escoja el ícono Info y pulse OK para mostrar el Menú Info.

SUB-10.avi Resolution: 720x400 AudioTrack: 1/1 Subtitle: OFF Program: --/0 Size: 4142 KBytes Close

La reproducción del USB está soportada para los siguientes formatos de archivo de imagen:

—JPEG ( formato JPEG, archivos con extensión "jpg")

—BMP (archivos con extensión "bmp")

—PNG (archivos con extensión "png")

La reproducción del USB está soportada para los siguientes formatos de archivo de música:

—MP3 (archivos con extensión ".mp3")

—WAV (archivos con extensión ".wav")

La reproducción del USB está soportada para los siguientes formatos de archivo de texto:

—TXT (archivos con extensión ".txt")

La reproducción del USB está soportada para los siguientes formatos de archivo de película:

—AVI (archivo con extensión ".avi")

—TS (MPEG2 & H.264)

05 SOLUCIÓN DE PROBLEMAS

Síntoma del problema Comprobar
Imagen		Sonido
	Nieve		Ruido	Posición, dirección o conexión de la antena
	Borroso Sonido no			Posición, dirección o conexión de la antena
	Interferencias		Ruido	Equipos electrónicos, coche/moto, luz fluorescente
	Imagen normal		Silencio	Volumen(comprobar si está activado el Silencio o si las conexiones de audio son incorrectas)
	Sin imagen		Silencio	Cable de alimentación no conectado. Interruptor de alimentación apagado. Ajustes de Contraste y brillo / Volumen. Pulsar tecla Standby en el mando para examinarlo.
	Sin color Sonido no	olor
	Imagen partida		Sonido normal o débil	Resintonizar canal
	Sin color		Ruido	Sistema de TV
	Hay barras negras en la parte superior y en la parte inferior		Sonido normal	Cambie el formato de pantalla

Especificación

Sistema de color PAL-B/G, I, D/K	SECAM- B/G, D/K L, L'
Sistema de sonido BG, DK, I, L, L'
Entrada de video	SCART, YPbPr, AV,VGA, HDMI, USB.
Entrada de video por componentes	480i/p, 576i/p, 720p, 1080i, 1080p
HDMI	480i/p, 576i/p, 720p, 1080i, 1080p
Requerimientos de alimentación	100-240V~50/60Hz
Consumo de energía	30W(19")	38W(22")	40W (24")	55W (26")
Consumo de energía en modo Standby	<0.5W
Salida de audio 2 x 3W
Condiciones de entorno	Temperatura de operación: +5°C - +35°CHumedad de operación: 20% - 80%Temperatura de almacenamiento: -15°C - +45°CHumedad de almacenamiento: 5% - 90%
Accesorio	Manual de usuarioMando a distanciaBatería (2)Guía rápida de inicio

*Las especificaciones sobre las piezas de este TV que se proporcionan en el presente son solamente a modo de referencia.

Puede haber diferencias a medida que la tecnología del producto se actualiza.

El diseño y las especificaciones están sujetos a modificaciones sin aviso.

Descripción de salida Scart:

1. Cuando la fuente en uso sea ATV/AV/SCART, la señal de salida scart será analógica.
2. Cuando la fuente en uso sea DTV, la señal de salida scart será TDT.
3. Otras fuentes no tienen señal de salida scart.

Haier

Haier

TV LED

MANUALE DELL'UTENTE
