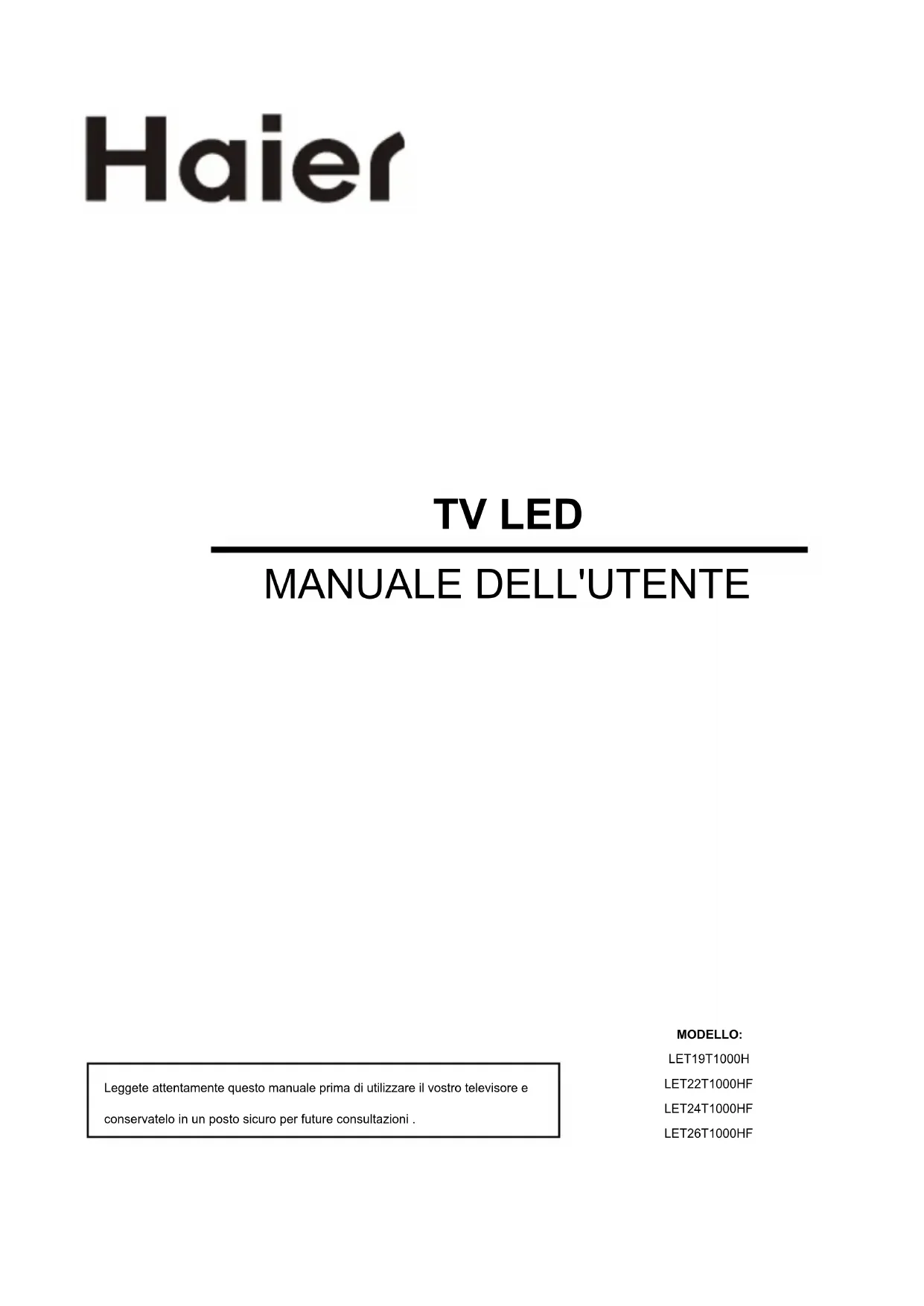

MANUALE UTENTE LET24T1000HF HAIER

Leggete attentamente questo manuale prima di utilizzare il vostro televisore e conservatelo in un posto sicuro per future consultazioni.

MODELLO:

LET19T1000H

LET22T1000HF

LET24T1000HF

LET26T1000HF

Contenuti

01 Sicurezza ed avvisi

Benvenuti P. 03

Informazioni Importanti P. 03

Avvisi di sicurezza P. 05

Avvisi e cautela P. 06

02 Introduzione

Parametri principali P. 08

Istruzioni di assemblaggio della base di sostegno P. 09

Linee guida per l'installazione a muro P. 10

Pannello anteriore P. 12

Collegamenti AV supportati P. 13

Collegare il vostro televisore P. 14

Guida all'installazione P. 18

05 Risoluzione dei problemi

Risoluzione dei problemi P. 34

Specifiche P. 35

01 Sicurezza ed avvisi

BENVENUTI

Grazie per aver acquistato questo televisore LED LCD 19"/22"/24"/26". Questa guida vi aiuterà ad impostare e ad iniziare ad utilizzare il vostro televisore.

Per prima cosa, controllate il contenuto della confezione con la lista di controllo delle parti sottostante.

TV LCD LED 19" HD Ready.	TV LED LCD 22" Full HD 1080P Digital
Telecomando	Telecomando
2 x Batterie AAA	2 x batterie AAA
Manuale di istruzioni	Manuale di istruzioni
Guida rapida all'avvio	Guida rapida all'avvio
Cavo Scart x 1	Cavo Scart x 1
Piedistallo	Piedistallo
TV LED LCD 24" Full HD 1080P Digital	TV LED LCD 26" Full HD 1080P Digital
Telecomando	Telecomando
2 x batterie AAA	2 x batterie AAA
Manuale di istruzioni	Manuale di istruzioni
Guida rapida all'avvio	Guida rapida all'avvio
Cavo Scart x 1	Cavo Scart x 1
Piedistallo	Piedistallo

Adesso potete iniziare!

INFORMAZIONI IMPORTANTI

LEGGETE TUTTE LE ISTRUZIONI PRIMA DELL'USO E CONSERVATELO PER FUTURE CONSULTAZIONI.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTELA

RISCHIO DI SHOCK ELETTRICO

NON APRIRE

CAUTELA

PER RIDURRE IL RISCHIO DI SHOCK ELETTRICI, NON RIMUOVETE IL COPERCHIO (O IL RETRO). ALL'INTERNO NON VI SONO PARTI A CUI L'UTENTE POSSA FARE MANUTENZIONE DA SOLO. PER QUALUNQUE PROBLEMA, FATE RIFERIMENTO PER LA MANUTENZIONE CALL CENTER. E' PRESENTE IL SIMBOLO DI UNA FRECCIA A FORMA DI FULMINE IN UN TRIANGOLO. QUESTO SIMBOLO INDICA LA PRESENZA ALL'INTERNO DI ALTO VOLTAGGIO. E' PERICOLOSO AVERE QUALUNQUE TIPO DI CONTATTO CON QUALUNQUE PARTE INTERNA DI QUESTO PRODOTTO

E' PRESENTE UN PUNTO ESCLAMATIVO IN UN TRIANGOLO: QUESTO SIMBOLO VI AVVISA CHE NEL PRODOTTO SONO INCLUSE ISTRUZIONI IMPORTANTI PER L'USO E LA MANUTENZIONE.

CAUTELA: PER RIDURRE IL RISCHIO DI INCENDI O SHOCK ELETTRICO, NON PONETE IL TELEVISORE VICINO A SORGENTI DI UMIDITA'. NON UTILIZZATE DETERSIVI ABRASIVI CHE POSSANO GRAFFIARE O ROVINARE LO SCHERMO LCD. EVITATE IL CONTATTO CON OGGETTI CHE POSSANO GRAFFIARE LO SCHERMO LCD.

NOTA: NON SIETE AUTORIZZATI AD EFFETTUARE DA SOLI LA MANUTENZIONE, POICHE' POTREBBE PORTARE A FERITE O A DANNI AL PRODOTTO. FATE RIFERIMENTO PER LA MANUTENZIONE ALLA LINEA DI AIUTO DEL CLIENTE.

DICHIARAZIONE DI CONFORMITA'

Si dichiara che questo apparecchio TV mod.LET19T1000H,LET22T1000HF,LET24T1000HF,LET26T1000HF.

è stato fabbricato nell' Unione Europea e risponde alle prescrizioni dell' art. 1 del DM 26.03.92 ed a quelle dell' art. 2 comma 1 del D.M. 28.08.95 n.548. Haier Europe Trading,

Via de Cristoforis, 12 - I 21100 Varese (Italy) VAT IT02607360126

NOTIFICHE DI SICUREZZA

• Avviso: Per ridurre il rischio di shock elettrici, non rimuovete il coperchio (o il retro). Non vi sono parti a cui l'utente possa fare manutenzione da solo all'interno. Per tutta la manutenzione fate riferimento a personale di servizio qualificato.
  • Avviso: per ridurre il rischio di shock elettrico, non esponete quest'unità a pioggia o umidità.
  • Non esponete l'alimentatore e l'apparecchio all'acqua (gocciolamenti o schizzi), e nessun oggetto riempito con liquidi, come i vasi, dovrebbe essere posizionato sull'apparecchio.
  • Tenete il prodotto lontano dalla luce diretta del sole e da fonti di calore come radiatori o fornelli.
  • Non bloccate le aperture di ventilazione. Gli slot e le aperture sull'unità devono ventilare. Le aperture non devono mai essere bloccate posizionando il prodotto su cuscini, divani o altre superfici simili.
  • Non posizionate l'unità su un carrello, sostegno, scaffale, tripode, braccio o tavolo instabile. L'unità potrebbe cadere, causando danni.
  • Non posizionate oggetti pesanti o affilati sullo schermo o sulla cornice.
• Scollegate l'alimentatore dalla presa quando l'unità non è in uso.
• Si deve fare attenzione agli aspetti ambientali perlo smaltimento delle batterie.
• AVVISO: Le batterie (batteria, batterie o pacco batterie) non devono essere esposte a calore eccessivo come luce diretta del sole, fuoco o simili.
  • AVVISO: L'eccessiva pressione acustica dalle cuffie può causare danni all'udito.

Questo marchio indica che questo prodotto non dev'essere smaltito con la spazzatura casalinga in tutta Europa. Per prevenire possibili danni all'ambiente o alla salute umana per lo smaltimento incontrollato, riciclate responsabilmente per promuovere l'utilizzo sostenibile delle materie prime. Per gettare il vostro dispositivo usato, fate uso dei sistemi di raccolta o contattate il rivenditore dove il prodotto è stato acquistato. Loro potranno ritirare il prodotto per riciclarlo in modo sicuro per l'ambiente.

CE

AVVISI E CAUTELA

Avviso:

Cautela:

Warning

Sono utilizzati alti voltaggi nell'operatività del televisore. Non rimuovete il retro del cabinet dal teleuisore. Per la manutenzione fate riferimento solo a personale di servizio qualificato.

Warning

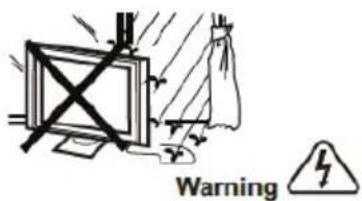

Per prevenire il rischio di shock elettrico, non esponete il televisore a pioggia o umidità.

Warning

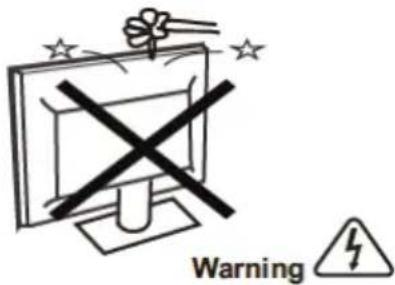

Non lasciate cadere o spinete oggetti negli slot e aperture del televisore. Non lasciate cadere alcun tipo di liquidi su di esso.

Caution

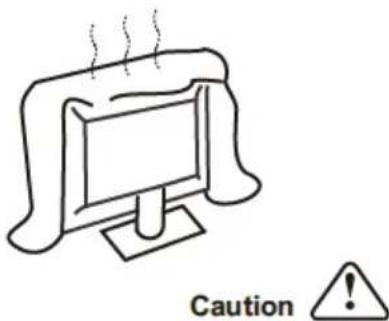

Non bloccate i fori di ventilazione sul retro. Un'adeguata ventilazione è essenziale per prevenire guasti ai componenti elettrici.

Caution

Non bloccate il cavo di alimentazione sotto il televisore.

Caution

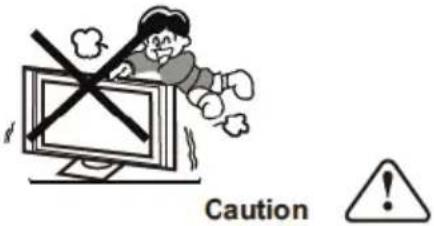

Non state vicino, non appoggiatevi, né spinete all'improvviso il televisore o il suo supporto. Fate particolarmente attenzione ai bambini. Se dovesse cadere potrebbe causare serie ferite.

Caution

Non posizionate l'unità su un carrello, sostegno, scaffale o tavolo instabile. Se dovesse cadere potrebbe causare serie ferite alle persone e danni al televisore stesso.

Caution

Quando il televisore non viene utilizzato per un lungo periodo di tempo, è consigliabile scollegare il cavo di alimentazione dalla presa AC.

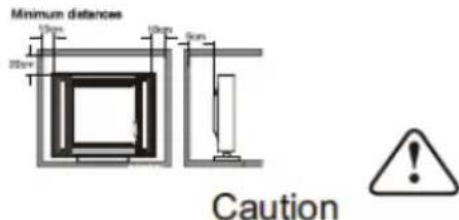

Minimum distances 10cm 25cm 10cm 8cm Caution

Distanze minime:

Se il televisore dev'essere integrato in un mobile o in uno spazio chiuso, devono essere mantenute le distanze minime.

Tra l'apparecchio e l'alloggiamento. Il calore nel mobile potrebbe ridurre la vita del vostro televisore e potrebbe essere pericoloso.

02 Introduzione

ATTENZIONE

Non alterare mai alcun componente all'interno della TV o nessun altro controllo di regolazione non descritto in questo manuale. Tutte le TV LED sono apparecchiature elettroniche ad alta tensione.

Quando si toglie la polvere o qualsiasi goccia d'acqua dallo SCHERMO o dalla STRUTTURA o intorno a pulsanti o connettori, il cavo di alimentazione deve essere rimosso dalla presa di alimentazione.

Pulire la TV con un panno morbido, asciutto e senza polvere.

Durante i temporali, scollegare il cavo di alimentazione e l'antenna per prevenire il danneggiamento della TV e di qualsiasi altro dispositivo collegato ad essa.

Tutte le riparazioni a questa TV devono essere effettuate solo da personale qualificato per l'assistenza della TV.

INSTALLAZIONE

• Posizionate il televisore in una stanza dove la luce non colpisca direttamente lo schermo.
  • L'oscurità totale o i riflessi sullo schermo possono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.
  • Lasciate abbastanza spazio tra il televisore e il muro per permettere la ventilazione.
• Evitate luoghi eccessivamente caldi per prevenire eventuali danni al cabinet o guasto prematuro dei componenti.
• Non coprite le aperture di ventilazione quando utilizzate il televisore.

Caratteristiche principali

1. Utilizzabile come televisore, terminale video, monitor PC.
2. Alta luminosità, ampio angolo di visuale.
3. Interfaccia HDMI e SCART
4. NICAM;
5. Time shift

Parametri principali

Schermo	19”	22”		24”
Alimentazione:	100-240V~50/60Hz30W	100-240V~50/60Hz38W	100-240V~50/60Hz40W	100-240V~50/60Hz55W
Potenza in uscita audio (THD≤7%)	2x3W
Terminali	Analogico RGB(PC)x1High-Definition Multimedia Interface (HDMI) x 2Ingresso video x 1Ingresso audio x 2Ingresso USB x 1YPbPr x1SCART x 1CI x 1RF Co-Ax x 1Headphone x 1S/PDIF x 1
Definizione orizzontale (Linea TV)	Ingresso video composito>=350YPbPr >=400

PC

MODALITA' PRECONFIGURAZIONE

	RISOLUZIONE V. Freq. (Hz) H. Freq. (KHz)
1	800*600	60	37.
2	640*480	60	31.
3	1360*768	60	47.7
4	1024*768	60	48.
5	1280*1024	60	63.

8

4

36

98

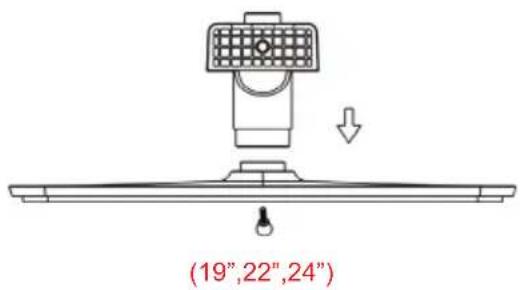

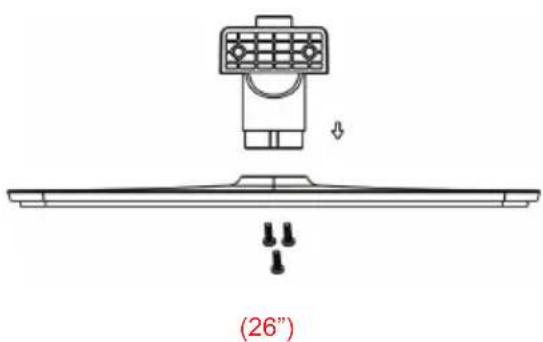

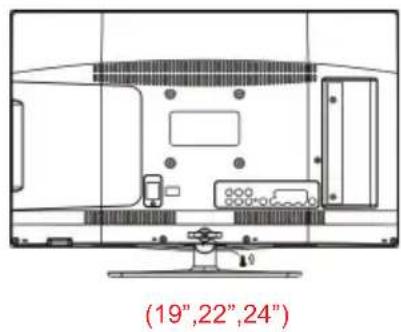

Istruzioni di assemblaggio della base di sostegno

1. Inserire il perno nel supporto come la direzione indicate alla freccia e poi stringere con una viti.

1. Inserire il perno nel supporto come la direzione indicate alla freccia e poi stringere con tre viti.

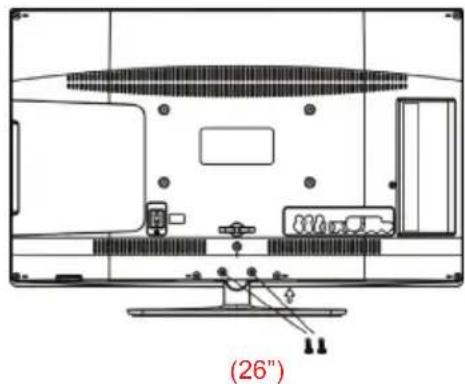

(26")

1. Inserire il supporto montaggio nel coperchio come la direzione della freccia indicate e stringere con una vite.

1. Inserire il supporto montaggio nel coperchio come la direzione della freccia indicate e stringere con due vite.

NOTE DI INSTALLAZIONE

Posizionate il televisore in una stanza dove la luce non colpisca direttamente lo schermo. L'oscurità totale o i riflessi sullo schermo possono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.

Lasciate abbastanza spazio tra il televisore e il muro per permettere la ventilazione.

Evitate luoghi eccessivamente caldi per prevenire eventuali danni al cabinet o guasto prematuro dei componenti.

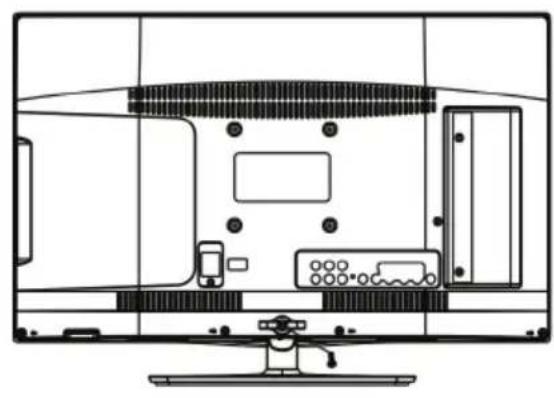

LINEE GUIDA PER L'INSTALLAZIONE A MURO

Questo televisore può essere montato a muro come segue:

1. Posizionate il televisore LED LCD su una superficie stabile. Posizionate un panno morbido sulla parte anteriore dello schermo per proteggerlo da qualunque danno.
2. Rimuovete le viti dalla parte inferiore del televisore, dove la base si collega al televisore, e rimuovete il sostegno (Conservatelo per un uso futuro).

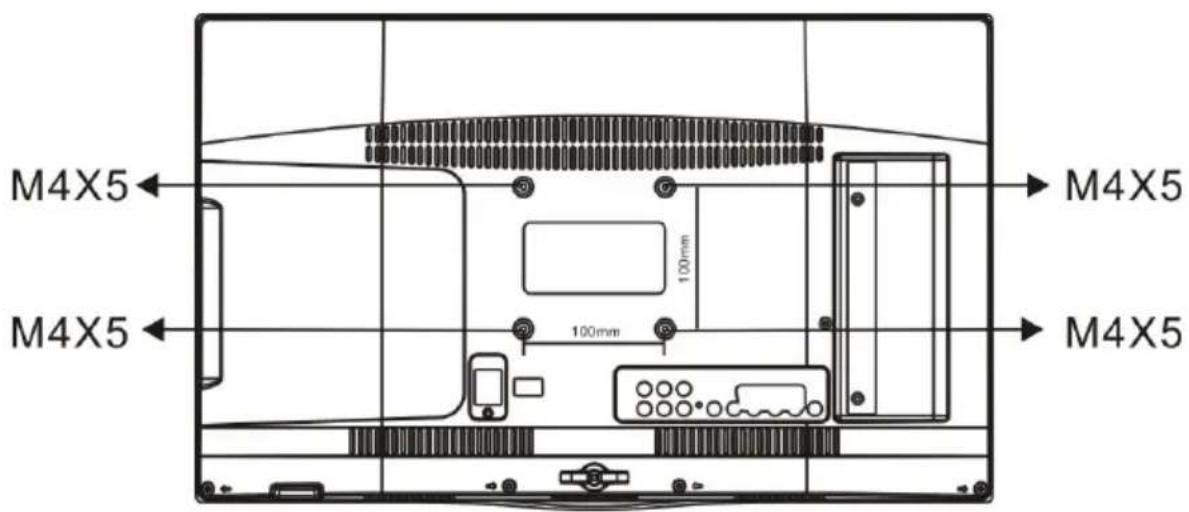

1. Utilizzate le quattro viti fornite per fissare il televisore su un braccio di sostegno a muro (non incluso) attraverso i quattro fori standard VESA sul retro del televisore.

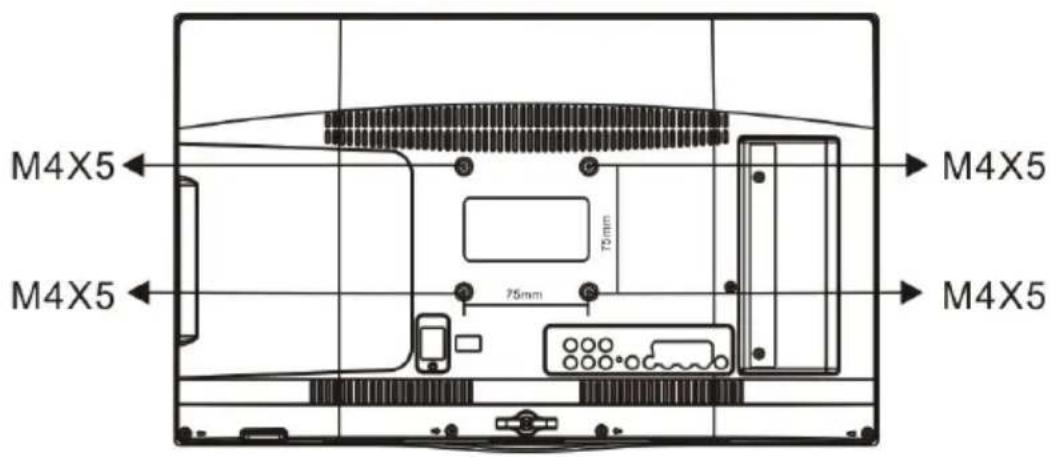

M4X5 M4X5 75mm 75mm M4X5 M4X5

(19")

M4X5 100mm 100mm M4X5 M4X5 M4X5

(22",24")

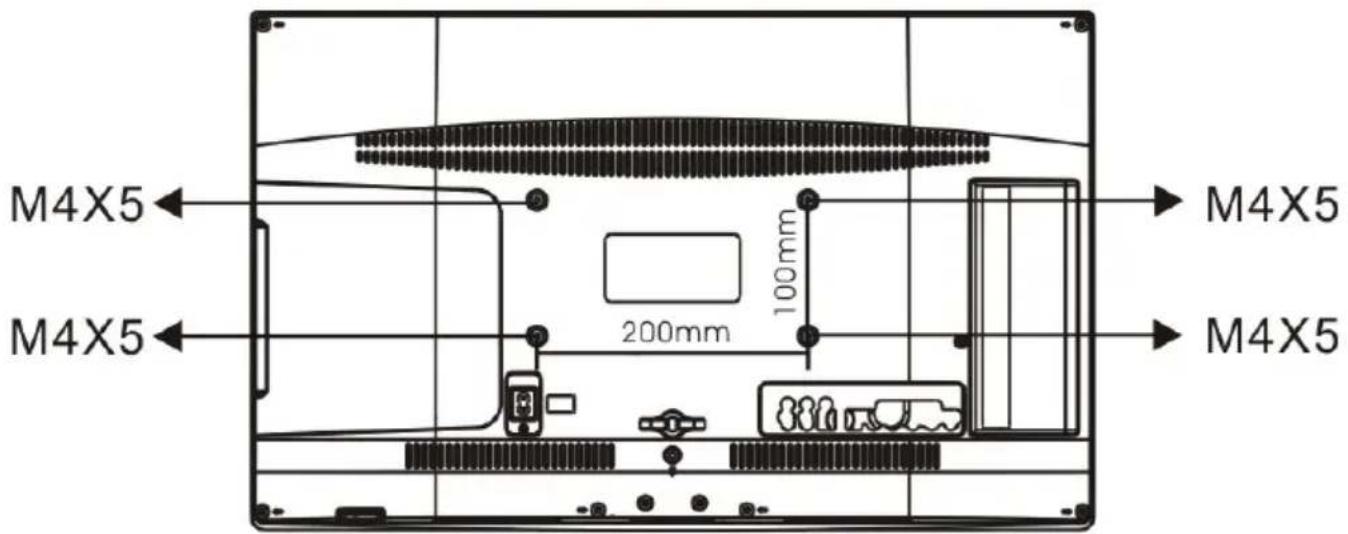

M4X5 M4X5 200mm 100mm M4X5 M4X5

(26")

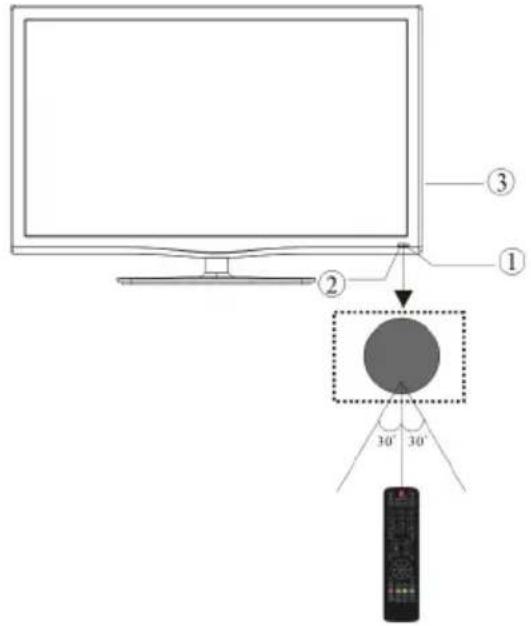

Controlli del pannello anteriore

1. Sensore del telecomando.

2 Indicatori LED:

BLU: ACCESO.

ROSSO: STAND BY.

3 Tastierino

1	SORGENTE	Visualizza il menù delle sorgenti in ingresso.
2	MENU	Visualizza il Menù principale
3	CH+/CH-	In modalità TV, premete i tasti CH+ o CH- per andare al canale successivo o precedente.In modalità MENU, premete CH+ o CH- per selezionare gli oggetti.In modalità standby, accende il televisore.
4	VOL+/VOL-	Controllo del volume audioIn menù, regola l'oggetto selezionato.
5	STANDBY	STANDBY

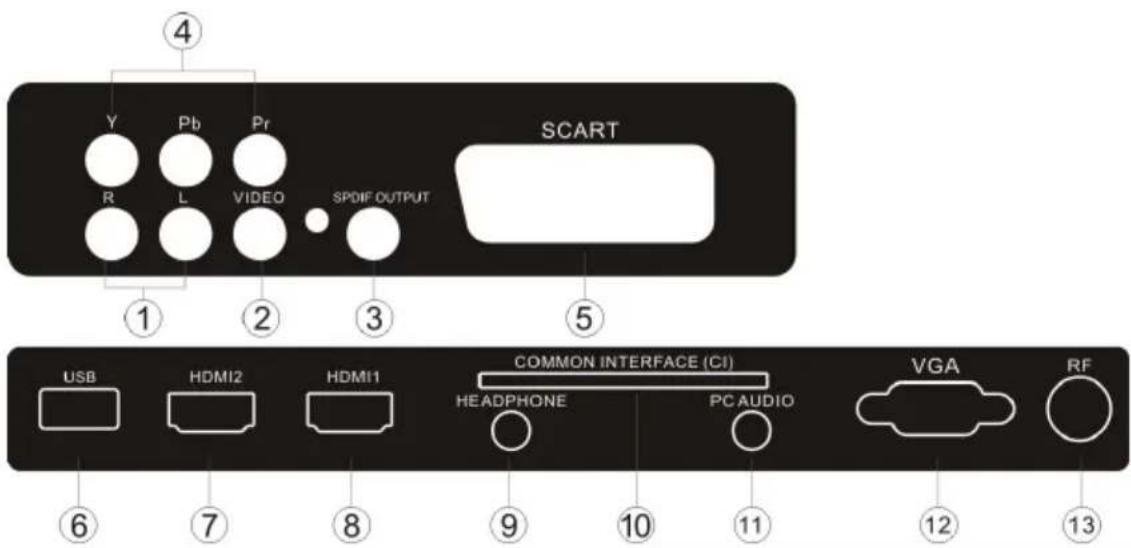

Prese sul retro/sul lato

④ Y Pb Pr R L VIDEO SPDIF OUTPUT SCART ① ② ③ ⑤ USB HDMI2 HDMI1 COMMON INTERFACE (CI) HEADPHONE PC AUDIO VGA RF ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭

1	AUDIO L/R	Ingresso
2	VIDEO	Ingresso
3	S/PDIF	uscita audio digitale
4	YPbPr	Ingresso
5	SCART	Ingresso
6	USB	Ingresso
7	HDMI2	Ingresso
8	HDMI1	Ingresso
9	HEADPHONE	uscita audio analogica
10	COMMON INTERFACE(CI)	Ingresso
11	AUDIO PC	Ingresso
12	Ingresso VGA	Ingresso
13	ANT	Ingresso

COLLEGARE IL VOSTRO TELEVISORE

COLLEGAMENTO DELL'ANTENNA

Collegate l'antenna al retro del televisore nella presa ANT IN

MIGLIORARE IL SEGNALE

Per migliorare la qualità delle immagini in un'area con segnale basso, utilizzate un amplificatore di segnale (non fornito).

COLLEGARE IL PC AL TELEVISORE

Potete utilizzare il televisore come monitor per il vostro computer collegandolo con un cavo VGA (non fornito).

1 Leggete il manuale d'uso del vostro computer e controllate che abbia un connettore VGA.
2 Spegnete il televisore e il PC.
3 Collegate un cavo di interfaccia VGA tipo D a 15-pin al connettore interfaccia video VGA del computer. Collegate l'altra estremità del cavo al connettore interfaccia PC sul televisore. Stringete le viti sul connettore VGA e collegate il cavo audio (non fornito) alla presa di ingresso audio sul retro del televisore.
4 Accendete prima il televisore e poi il PC.
5 Premete il tasto sul televisore o sul telecomando per impostare l'ingresso video su VGA.
6 Una volta che viene visualizzata l'immagine, se ci sono disturbi, cambiate la modalità VGA in un'altra risoluzione, cambiate la frequenza di aggiornamento o regolate la luminosità e il contrasto sul menù fino a che l'immagine risulta nitida.

COLLEGARE UN LETTORE DVD O UN VIDEOREGISTRATORE AL VOSTRO TELEVISORE

Ci sono due modi per collegare un lettore DVD o un videoregistratore al vostro televisore. Assicuratevi che sia il televisore sia il lettore DVD o il videoregistratore siano spenti prima di collegarli.

1 Collegiate le uscite AV DVD/VCR nella presa in ingresso AV IN sul vostro televisore.
2 Collegiate il cavo audio AV L & R all'ingresso audio (8) Premete il tasto SOURCE sul televisore per impostare la modalità di ingresso video su AV.

Ingresso SCART

1 Collegiate il cavo SCART dal dispositivo esterno (lettore DVD, Set-top box o console di videogiochi).
2 Premete il tasto SOURCE per selezionare la modalità SCART.
3 Premete il tasto PLAY sul dispositivo esterno.

Ingresso HDMI

1 Collegiate il cavo dal dispositivo HDMI alla presa HDMI del televisore.
2 Premete il tasto SOURCE per selezionare la modalità HDMI.
3. Fate riferimento al manuale d'istruzioni del dispositivo HDMI per come utilizzarlo.

USCITA HEADPHONE

Inserire le cuffie nell'apposita connessione HEADPHONE. I diffusori del TV saranno silenziati.

USCITA S/PDIF

S/PDIF è un collegamento audio digitale utilizzato per collegare dispositivi audio, ad esempio home theatre e altri sistemi HIFI digitali su brevi distanze. Il segnale è trasmesso mediante cavo coassiale con connettori RCA.

1. Assicurarsi che la TV e il dispositivo siano spenti prima di effettuare il collegamento.
2. Collegare i cavi AV (non forniti) dalla presa S/PDIF sulla TV al sistema audio Home Theater o sistema HiFi digitale ecc.

COMMON INTERFACE

Lo slot Common Interface è progettato per accettare i moduli di Accesso Condizionale (CA) e le smart card per vedere i programmi della televisione a pagamenti e servizi aggiuntivi. Contattate il fornitore del servizio di Common Interface per avere più informazioni sui moduli e sulle sottoscrizioni. Notate che i moduli CA e le smart card non sono né forniti né accessori optional acquistabili da noi.

Avviso

• Spegnete il vostro televisore prima di inserire qualunque modulo nello slot Common Interface.
• Inserite la CAM correttamente, quindi inserite la Smart Card nello slot CI posizionato sul lato del televisore.

CI Slu CAM Smart Card

Slot CI. Slot CI
CAM	CAM
Smart Card Smart Card

1. Accendete il televisore ed esso visualizzerà il messaggio sottostante se il modulo CA viene identificato. Aspettate qualche momento perché la scheda si attivi.

CI Module Inserted

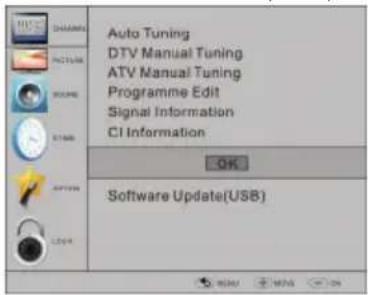

1. Premete il tasto MENU quindi premete il tasto ▲▼ per selezionare l'opzione di informazione CI.

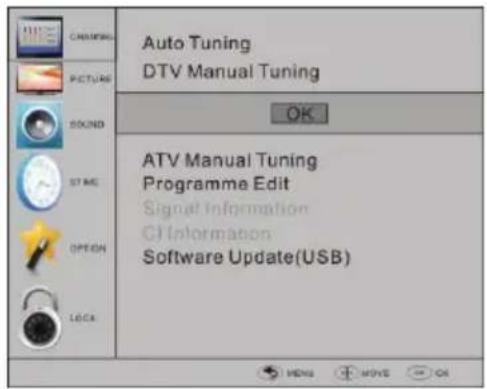

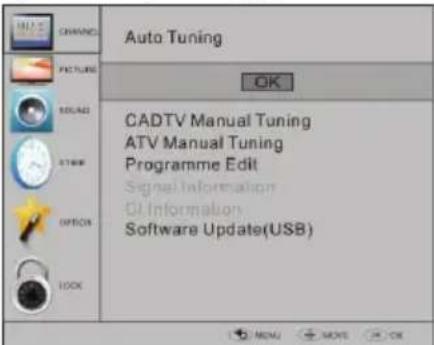

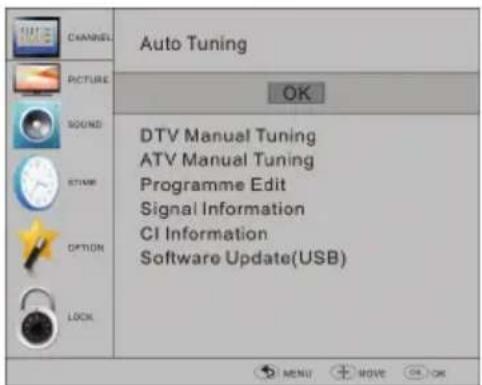

Auto Tuning DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information CI Information OK Software Update(USB)

1. Vengolo visualizzate le informazioni dettagliate sulla scheda Cl:
2. Premete il tasto OK per accedere al menù della scheda. Fate riferimento al modulo del manuale di istruzioni per i dettagli delle impostazioni.
3. Quando il modulo viene rimosso, il seguente messaggio apparirà sullo schermo.

CI Module Removed

03 Telecomando

D MENU OPEN/LOSE INFO PMCODE S NOSE SLEEP AUDIO SUBTITLE CHUST SCREEN 1 2 3 4 5 6 7 8 9 SOURCE Q VIEW MUTE GUIDE MENU FAV OK EXIT RECORDS REPEAT INDEX PAUSE STOP REV CWD POST NEXT SETUP INTLE SEARCH 10+ PROGRAM A-B ANGEE/CUST D.CALL 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

1. POWER: Premere per accendere la TV.
   2.D.MENU: Nessun funzionamento.
2. P.Mode: Passare alla modalità immagine.
3. INFO: Premere per visualizzare lo stato del segnale corrente, incluso la sorgente di ingresso e la modalità canale audio.
4. AUDIO I/II: Premere per selezionare MONO, Nicam stereo per il canale ATV. Per selezionare la lingua Audio per il canale DTV.
5. SUBTITLE: Premere per attivare o disattivare i sottotitoli.
6. Pulsanti numerici: Per l'accesso diretto ai canali.
7. SOURCE: Per selezione la sorgente d'ingresso.
8. MUTE: Per disabilitare o abilitare l'uscita audio.
9. Controllo volume: Per regolare il livello audio.
10. MENU: Per visualizzare il menu della TV.
11. OK: Per confermare la selezione.
12. EXIT: Per ritornare al menu precedente o uscire dal menu.

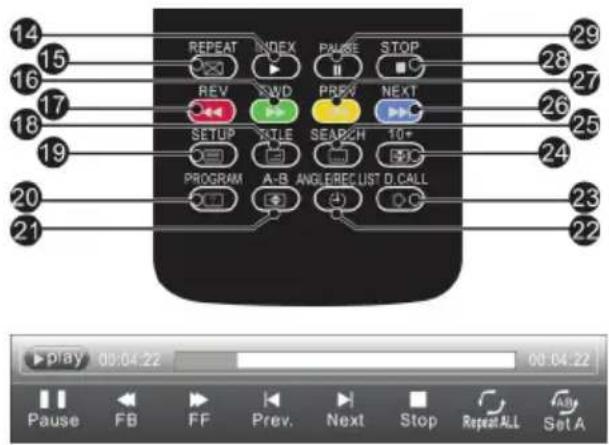

13. Indice Teletext
14. REPEAT: Nessun funzionamento
15. Tasto verde Teletext / Avanzamento veloce USB
16. Tasto rosso Teletext / Avvolgimento veloce USB
17. Mix Teletext
18. Testo Teletext
19. Reveal Teletext
20. Dimensioni Teletext
21. Tempo Teletext / REC.LIST (Il tempo di teletext non funziona)
22. Modalità Teletext: Nessun funzionamento
23. Mantieni Teletext
24. Sottocodice Teletext: Sottopagina Teletext

25. Tasto blu Teletext / File successivo USB

26. Tasto giallo Teletext / File precedente USB

27. STOP USB
28. PLAY/PAUSA USB
29. AVVIO REGISTRAZIONE
30. Cursori SOPRA, SOTTO, SINISTRA, DESTRA: Premere per muoversi nella propria selezione.
31. Fav: Per accedere ai canali preferiti in modalità TV o DTV.
32. Seleziona programma: Premere il pulsante per selezionare il canale TV successivo o precedente.
33. GUIDE: Premere per visualizzare la guida elettronica dei programmi in modalità TV.
34. Q.View: Per accedere al canale visualizzato precedentemente.
35. CH.LIST: Premere per visualizzare l'elenco dei canali.
36. Screen: Per cambiare l'aspetto dell'immagine.
37. Sleep: Imposta il timer di spegnimento della TV.
38. S.Mode: Per modificare la modalità audio.
39. OPEN/CLOSE: Nessun funzionamento

5 6 14 16 17 18 19 20 21 22 24 25

26 27 28 29 : Nessuna funzione DVD

Installate le batterie nel telecomando.

1. Rimuovete il coperchio delle batterie.
2. Inserite le 2 AAA da 1.5V assicurandovi che la polarità (+ o -) delle batterie corrisponda alla polarità segnata all'interno dell'unità.
3. Riposizionate il coperchio delle batterie. Sostituite le batterie quando il televisore mostra i seguenti sintomi: L'operatività è instabile o casuale. A volte il televisore non funziona con il telecomando.

Nota:

1) Sono raccomandate le batterie alcaline. 2) Rimuovete le batterie esaurite o se il telecomando non è utilizzato per lungo tempo.

TELECOMANDO

TELETEXT (televideo)

Il Televideo è un sistema di informazioni trasmesso da certi canali che può essere consultato come un quotidiano.

Offre anche l'accesso ai sottotitoli per gli spettatori con problemi di udito o che non hanno familiarità con il linguaggio della trasmissione (reti via cavo, canali via satellite etc.)

Premendo:				Otterrete:
TEXT (televideo):				Si usa per attivare o uscire dalla modalità TELEVIDEO II sommario appare con una lista di oggetti accessibili. Ogni oggetto ha un numero di pagina corrispondente a tre cifre. Se il canale selezionato non trasmette televideo, verrà visualizzata l'indicazione 100 e lo schermo rimarrà vuoto (in questo caso, uscite dal televideo e selezionate un altro canale).
SELEZIONARE UNA PAGINA[K7XX][0546][STOS]				Inserite il numero della pagina richiesta utilizzando i tasti numerici o Su e Giù.Esempio: pagina 120, inserite 120. Il numero è visualizzato in alto a sinistra, il contatore gira e quindi viene visualizzata la pagina. Ripetete l'operazione per vedere un'altra pagina. Se il contatore continua a cercare, significa che quella pagina non è trasmessa. Selezionate un altro numero.
ACCESSO DIRETTO AGLI OGGETTI.				I colori sono quelli visualizzati in fondo allo schermo. I quattro tasti colorati sono utilizzati per accedere agli oggetti o alle pagine corrispondenti. Le aree colorate lampeggiano quando l'oggetto o la pagina non sono disponibili.
INDICE:				Permette di tomare fa tornare alla pagina dei contenuti (di solito pagina 100)
SOTTO PAGINA				Certe pagine contengono sotto pagine che sono visualizzate automaticamente successivamente. Questo tasto su usa per interrompere o riprendere l'acquisizione della sotto pagina. L'indicazione appare in alto a sinistra.
HOLD				Per fermare
REVEAL				Per visualizzare o nascondere le informazioni nascoste (soluzioni dei giochi).
LIST:				L'utente può impostare quattro pagine preferite da collegare direttamente ai quattro tasti colorati. Mentre è attivata la modalità lista, non è possibile utilizzare la navigazione TOP o FLOF con i tasti colorati. I numeri delle pagine preferite devono essere archivate in e ripristinate da una memoria non volatile per ogni canale dal software di sistema.

04 OPERATIVITÀ

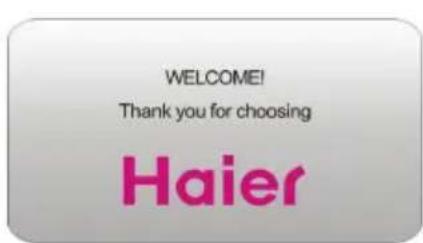

Guida all'installazione

1). Premere i pulsanti ▶▶▼▲ per navigare nel menu e modificare le impostazioni. Premere il pulsante OK per confermare. Selezionare la lingua desiderata da visualizzare sul menu.

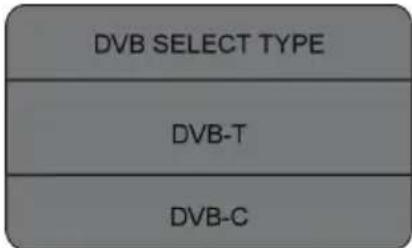

2). Premere i pulsanti per selezionare DVB-T/DVB-C e quindi premere il pulsante OK per confermare.

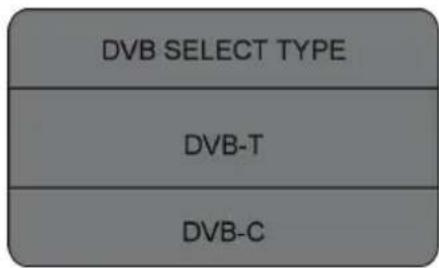

DVB SELECT TYPE DVB-T DVB-C

a.Se si seleziona DVB-T, il passo successivo è selezionare il tipo di sintonia e il paese, quindi premere il pulsante OK per avviare la

b. Se si seleziona DVB-C, il passo successivo è configurare il sistema DVB-C come (tipo di scansione /Frequenza/ID Rete/Simbolo (KS/S), quindi premere il pulsante OK per accedere al menu di selezione del tipo di sintonia e del paese, questo passo è lo stesso del DVB-T, selezionare il tipo di sintonia (DTV/ATV).

Scegliere il paese giusto, premere il pulsante OK per avviare la sintonizzazione.

DVB-C Scan Menu Scan type Full Frequency 610000 Network ID Auto Symbol(KS/S) Auto OK MENU

3). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a 6 minuti. Il display mostrerà il progresso della sintonizzazione e il numero di canali trovati.
4). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante ▶per selezionare YES per confermare. Si passerà direttamente alla sintonizzazione DTV. È possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installazione apparirà alla successiva accensione della TV.

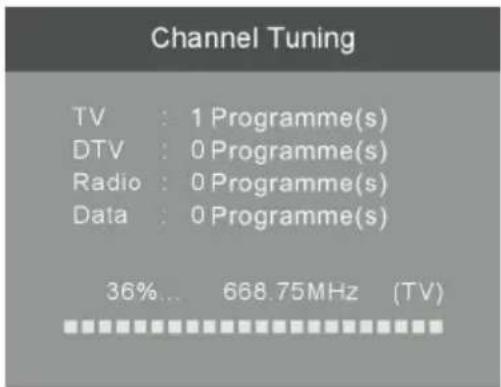

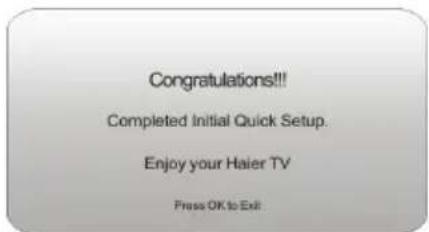

5). Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

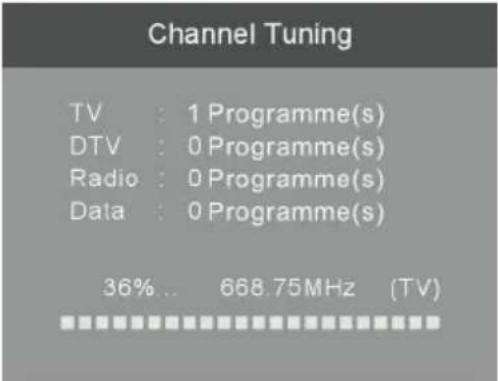

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

6)

1. 1 Sintonizzazione automatica (DVB-T)

1) Premere il pulsante MENU e premere i pulsanti ▼▲ per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti ▼▲ per selezionare Auto Tuning e quindi premere il pulsante OK.

CHANNEL Auto Tuning PICTURE OK SOUND DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information CI Information Software Update(USB) OPTION LOCK

3). Premere i pulsanti ▼▲ per selezionare DVB-T/DVB-C Premere DVB-T e quindi premere il pulsante OK per confermare.

DVB SELECT TYPE DVB-T DVB-C

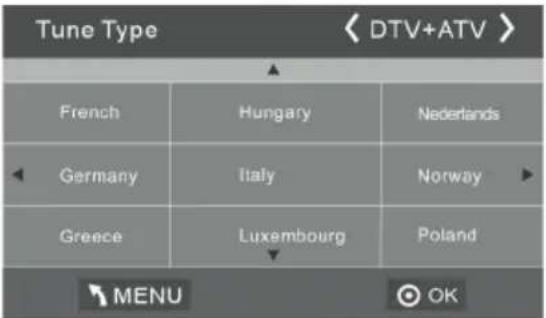

4). Nel meni Tipo di sintonizzazione, premere i pulsanti ◀ per selezionare ATV / DTV / DTV + ATV. Premere il pulsante ▼ e quindi premere i pulsanti ◀▶▼▲ per selezionare il paese in cui si utilizzerà la TV. Premere il pulsante OK per confermare.

5). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a 6 minuti. Il display mostrerà il progresso della sintonizzazione e il numero di canali trovati.
6). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante ← per selezionare YES per confermare. Si passerà direttamente alla sintonizzazione DTV. È possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installazione apparirà alla successiva accensione della TV.
7). Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36% ... 668.75MHz (TV)

1.2 Sintonizzazione automatica (DVB-C)

1). Premere il pulsante MENU e premere i pulsanti ▼▲ per selezionare il menu CHANNEL e quindi premere il pulsante OK
2). Premere il pulsanti per selezionare Auto Tuning e quindi premere il pulsante OK.

CHANNEL CAMBRIDGE FEATURES RELEASED ATLWIND OPTION LOCK Auto Tuning OK CADTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information DI Information Software Update(USB) + NOW + MOVE + OK

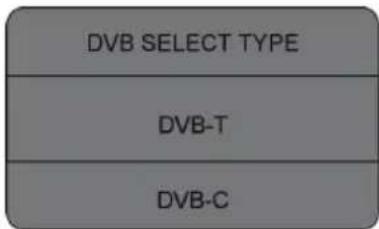

3). Premere i pulsanti ▼▲ per selezionare DVB-T/DVB-C e quindi premere il pulsante OK per confermare.

DVB SELECT TYPE DVB-T DVB-C

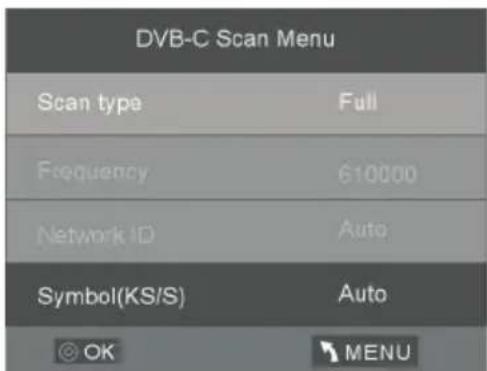

4). Premere i pulsanti ▼▲ per selezionare Tipo di scansione/Simbolo (Ks/S) e quindi premere il pulsante OK per confermare.

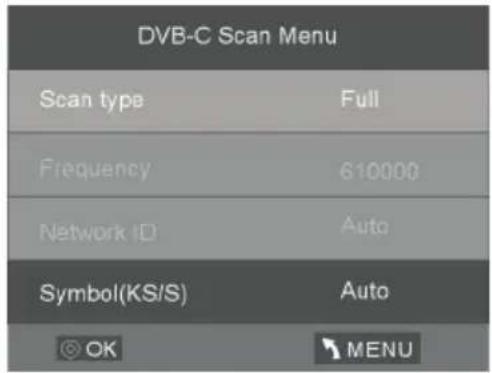

DVB-C Scan Menu Scan type Full Frequency 610000 Network ID Auto Symbol(KS/S) Auto OK MENU

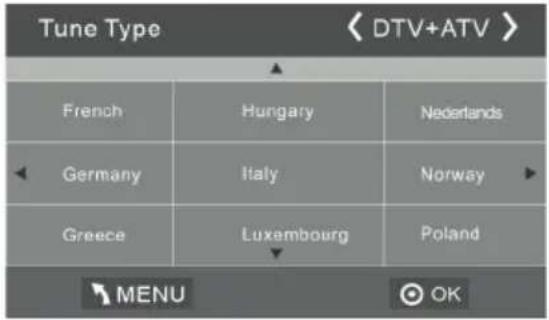

5). Nel menu Tipo di sintonizzazione, premere i pulsanti ◀▶ per selezionare ATV / DTV / DTV + ATV. Premere il pulsante ▼ e quindi premere i pulsanti ◀▶ ▼▲ per selezionare il paese in cui si utilizzerà la TV. Premere il pulsante OK per confermare.

6). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a 6 minuti. Il display mostrerà il progresso della sintonizzazione e il numero di canali trovati.
7). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante ← per selezionare YES per confermare. Si passerà direttamente alla sintonizzazione DTV. È possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installazione apparirà alla successiva accensione della TV.

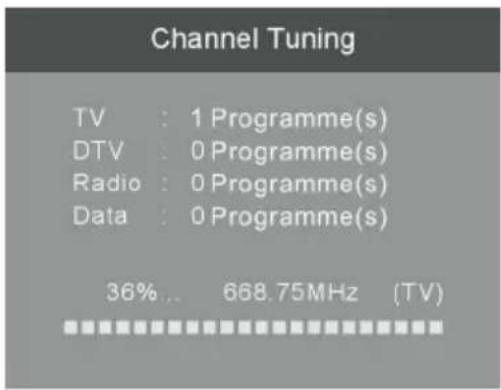

8). Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

NOTA:

Tutti i canali inclusi ATV, DTV e Radio possono essere sintonizzati in un'unica volta, se il tipo di sintonia è DTV+ATV.

Tutti i canali salvati verranno cancellati dopo la sintonizzazione automatica.

Dopo la sintonizzazione automatica, il canale passerà al primo canale DTV.

2.1 Sintonizzazione manuale DTV (DVB-T)

1). Premere il pulsante MENU e premere i pulsanti ▼▲ per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti ▼▲ per selezionare DTV Manual Tuning e quindi premere il pulsante OK.

CAMBRILL PICTURE ROUND ST ME OPTION LECA Auto Tuning DTV Manual Tuning OK ATV Manual Tuning Programme Edit Signal Information CI Information Software Update(USB)

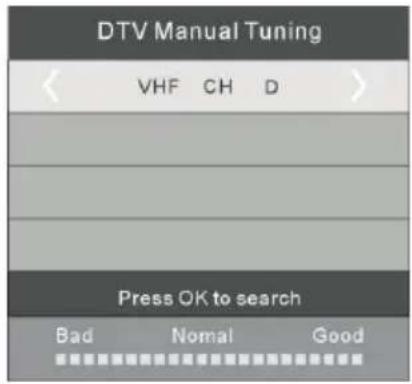

3). Apparirà la schermata di Sintonizzazione manuale DTV. Premere i pulsanti ◀▶ per selezionare il canale UHF desiderato e quindi premere il pulsante OK per iniziare la ricerca di tale canale. Quando il segnale è stato sintonizzato, l'immagine e la potenza del segnale sarà visualizzata sullo schermo.
4). Premere il pulsante MENU per ritornare al menu principale.
5). Premere il pulsante EXIT per uscire dal menu.

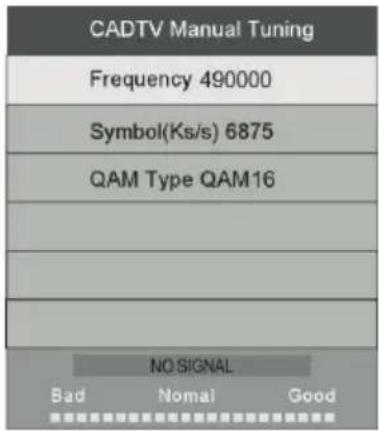

2. 2 Sintonizzazione manuale DTV (DVB-C)

1). Premere il pulsante MENU e premere i pulsanti ▼▲ per selezionare il menu CHANNEL e quindi premere il pulsante OK.

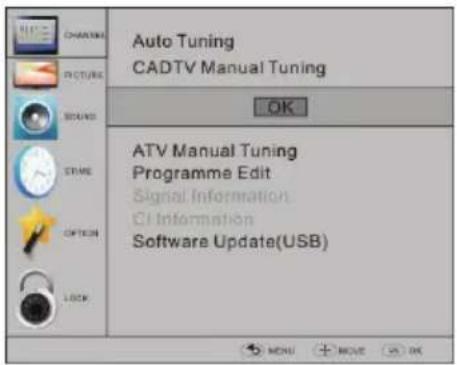

2). Premere il pulsanti ▼▲ per selezionare CADTV Manual Tuning e quindi premere il pulsante OK.

3). Apparirà la schermata CADTV Manual Tuning. Premere i pulsanti ▼▲ per selezionare (Frequenza/Simbolo (ks/s/QAM tipo QAM) premere il pulsante OK per iniziare la ricerca di tale canale. Quando il segnale è stato sintonizzato, l'immagine e la potenza del segnale sarà visualizzata sullo schermo.
4). Premere il pulsante MENU per ritornare al menu principale.
5). Premere il pulsante EXIT per uscire dal menu.

CADTV Manual Tuning Frequency 490000 Symbol(Ks/s) 6875 QAM Type QAM16 NO SIGNAL Bad Normal Good

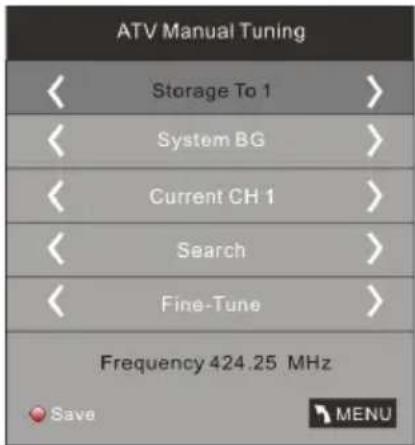

3). ATV Manual tuning (Sintonizzazione manuale ATV):

Potete cambiare il sistema sonoro per ricercare nei canali analogici e affinare la sintonizzazione dei canali, quindi archiviare i canali selezionati.

ATV Manual Tuning < Storage To 1 > < System BG > < Current CH 1 > < Search > < Fine-Tune > Frequency 424.25 MHz Save MENU

NOTA:

Premete il tasto rosso del televideo per archiviare i canali dopo la sintonizzazione manuale.

4). Program Edit (Modifica programma)

Potete cancellare, rinominare, spostare, saltare, mettere tra i preferiti qualunque canale.

Delete (Cancella)

Premendo il tasto rosso, il programma evidenziato dal cursore sarà cancellato.

Rename (rinomina):

Può rinominare solo i programmi ATV.

Spostate il cursore sul programma, premete il tasto verde del televideo per rinominare il programma.

Premete ▼▲ per scegliere la lettera. Premete ◀▶ per spostare il cursore.

Premete il tasto MENU per uscire dalla finestra di modifica. Premete EXIT per uscire dal menù.

Nota: I nomi dei programmi ATV possono essere al massimo di 5 lettere. I nomi dei programmi DTV possono essere di 25 lettere.

Move (sposta)

Utilizzate i tasti freccia per selezionare il canale che volete spostare. Quindi premete il tasto Giallo per selezionare la funzione Sposta.

Una volta attivato, utilizzate i tasti freccia per spostare e quindi premete OK per confermare.

Skip (salta)

Premete ▼▲ per scegliere il programma, premete il tasto blu del televideo per saltare il programma. Verrà visualizzato sul lato destro del programma. Scegliete il programma saltato, premete di nuovo il tasto blu, per annullare il salio del canale. L'immagine sparirà.

Favourite (Preferiti)

Premete ▼▲ per scegliere il programma, premete il tasto FAV, visualizzerà ♥️ sul lato destro del programma. Scegliete il programma preferito, premete di nuovo il tasto FAV, potrete annullare la selezione del canale preferito, l'immagine sparirà.

Una volta che avrete creato il gruppo dei preferiti, potete premete il tasto FAV per accedere rapidamente al vostro canale preferito.

5). Informazioni Cl: (opzionale):

Questo menù può visualizzare le informazioni della scheda Cl.

2. PICTURE MENU (menù immagini)

Il secondo elemento del MENU è il PICTURE MENU (menù immagine). Potete regolare qui l'effetto delle immagini, come contrasto, luminosità, etc.

Premete il tasto "OK" per spostarvi, premete il tasto "OK" per regolare.

1). Tint (tinta) è disponibile solo in sistema NTSC.
2). Ci sono quattro modalità di temperatura colori che possono essere selezionate: medio, caldo, freddo, utente.
3). Lo schermo è disponibile solo in modalità PC, dove si può regolare la posizione orizzontale, la posizione verticale, la dimensione e la fase.

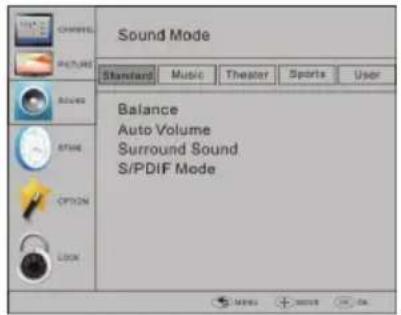

3. SOUND MENU (menù audio)

Il terzo oggetto del MENU è il SOUND MENU (menù audio)

Potete regolare qui l'effetto audio, come alti, bassi, bilanciamento etc.

Premete il tasto ▼▲ per spostarvi, premete OK per effettuare la regolazione.

Volume automatico: disponibile solo quando il volume del segnale in ingresso è troppo alto o distorto.

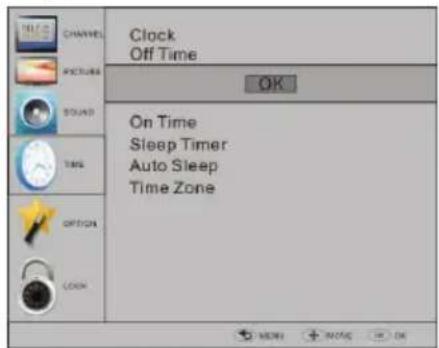

4. TIME MENU (menù orario)

Il quarto oggetto del menù è il TIME MENU (menù orario). Potete regolare l'ora, gli orari di accensione e spegnimento automatico, il timer di spegnimento automatico, etc. Premete ◀▶ per spostarvi, premete OK per effettuare la regolazione.

CHANNEL ON ON Time TIME Sleep Timer Auto Sleep Time Zone

NOTA:

Se entro 15 minuti il televisore non riscontra segnale, il televisore si spegnerà automaticamente, se l'Auto Sleep è attivo. L'ora può essere presa automaticamente dal sistema DTV.

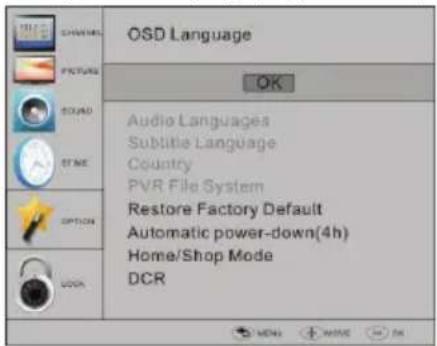

5. OPTION MENU (menù opzioni)

Il quinto oggetto del MENU è l'OPTION MENU (menù opzioni) Potete regolare il Menu language (lingua menù), Audio language (Lingua audio), Subtitle language (lingua sottotitoli) etc.

OSD Language OK Audio Languages Subtitle Language Country PVR File System Restore Factory Default Automatic power-down(4h) Home/Shop Mode DCR

Spegnimento automatico

1. Se dopo 4 ore dall'accensione e non sono state effettuate modifice alla TV, ad esempio non è stato cambiato alcun canale o modificato il volume, la TV inizierà la sequenza di spegnimento.

E una finestra di popup apparirà sullo schermo.

Dopo 150 secondi la TV passerà automaticamente in standby. Per uscire dallo spegnimento automatico premere qualsiasi tasto sul telecomando.

1. Per cancellare lo spegnimento automatico, nel menu Option selezionare Automatic powerdown (4H)

Premere OK. Apparirà un messaggio di popup "Sei sicuro di voler abilitare lo spegnimento automatico?"

Utilizzare il tasto freccia di destra per selezionare NO.

Lo schermo della TV ritorna nel menu Option e l'opzione Automatic power-down (4H) sarà visualizzata.

Automatic power-down (4H) OFF

Per ritornare allo spegnimento automatico dopo 4 ore, ripatere quanto riportato in precedenza usano il tasto freccia di sinistra per selezionare YES

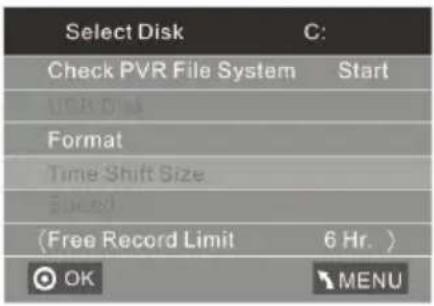

Nel PVR File system menu (menù file di sistema PVR) potete impostare una scheda USB come PVR.

Select Disk C: Check PVR File System Start USB Disk Format Time Shift Size (Free Record Limit 6 Hr. ) OK MENU

NOTA:

Ripristinare le impostazioni di fabbrica cancellerà tutti i programmi e le password.

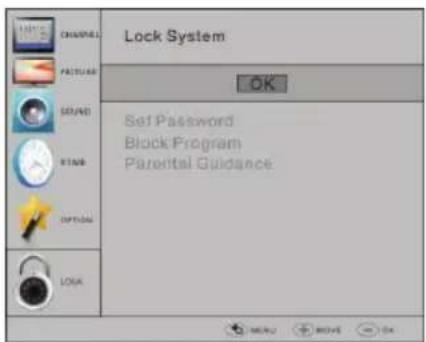

6. LOCK MENU (menù blocco)

Il sesto oggetto sul menù è il LOCK MENU (menù blocco). Potrete bloccare il sistema, impostare password, bloccare programmi ed impostare il parental control. Una volta che avrete attivato i blocchi, non potrete ricercare i canali o modificarli.

Block Program (Blocco programma): Premete ▼▲ per scegliere il programma, premete il tasto verde del televideo per bloccare il programma. Se volete sbloccare il programma, entrate nel menù principale, inserite la password, quindi premete di nuovo il tasto verde.

Parental guidance (Parental Control: Premete ◀▶ per scegliere il rating.

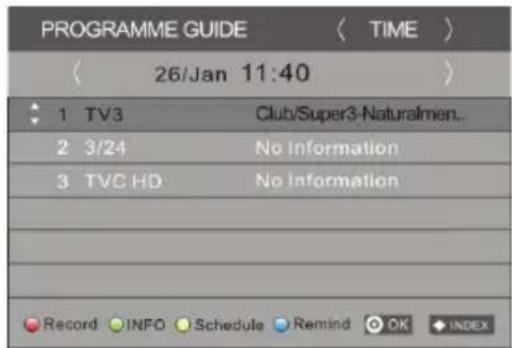

7. EPG (Guida Elettronica alla programmazione)

Il menù EPG è utilizzato per vedere cos'è trasmesso sul digitale terrestre (DTV) o sui canali radio durante la giornata.

Per accedere al menù EPG, premete il tasto EPG, verrà visualizzato il seguente menù.

PROGRAMME GUIDE ( TIME ) ( 26/Jan 11:40 ) 1 TV3 Club/Super3-Naturalmen.. 2 3/24 No Information 3 TVC HD No Information Record INFO Schedule Remind OK INDEX

1. INFO

Utilizzate per scegliere i programmi, premete il tasto INFO, potete visualizzare le informazioni del programma evidenziato.

2 Schedule (schema)

Premete il tasto giallo. Può visualizzare la lista dello schema di promemoria, premete ▼▲ per scegliere la lista, premete il tasto

rosso DELETE (cancella) per cancellare la lista di programmazione.

Premete il tasto rosso. Esso configura il programma da registrare.

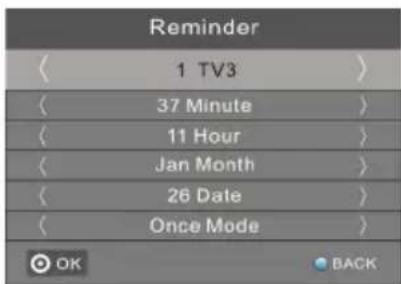

4. Remind (promemoria)

Premete il tasto blu per scegliere un programma ed impostare l'orario di promemoria. Lo schermo televisivo salterà automaticamente al canale scelto all'orario del promemoria.

Reminder { 1 TV3 } { 37 Minute } { 11 Hour } { Jan Month } { 26 Date } { Once Mode } OK BACK

8. PVR function (funzione PVR)

1. Preparazione per registrare il programma

Dall'OPTION MENU (menù opzioni) accedete al PVR File System in "OPTION MENU", scegliete "check PVR File System" (controlla il file di sistema PVR). Cliccate su "OK", fino a che "checking" cambia in "Success".

Nota: controllate il termine "speed" (velocità). Se riporta la scritta "HD support" (supporto HD), significa che la velocità del dispositivo USB è disponibile per la differita e la registrazione. Se non è così, formattate il dispositivo, per assicurarvi che il dispositivo sia disponibile. Il "Free Record Limit" (limite di registrazione libera) è 6 ore, se lo spazio sul disco è sufficiente. Se lo spazio non è sufficiente, il tempo di registrazione dovrebbe essere più breve, a seconda dello spazio sul dispositivo. Durante il controllo "check PVR File System" (controllo del file di sistema PVR), non effettuate altre operazioni fino a che non è finito.

Le registrazioni devono essere effettuate con il sistema TV PVR. Esse possono essere riprodotte solo sulla stessa TV, non in altro tipo di dispositivo (computer, DVD, ecc.) che non è compatibile con il formato di file .TS.

Si noti che per effettuare un qualsiasi tipo di registrazione, la TV richiederà di formattare il dispositivo USB collegato per memorizzare la registrazione.

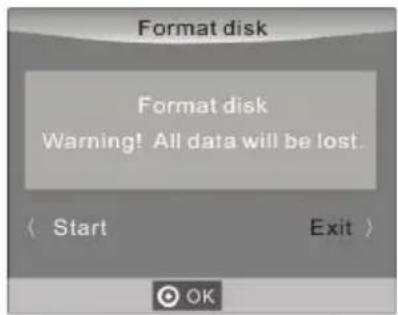

ATTENZIONE. QUANDO SI FORMATTA, TUTTE LE INFORMAZIONI PRESENTI SUL DISPOSITIVO USB ESTERNO SARANNO PERSE E TUTTI I FILE CANCELLATI.

MEMORIZZAZIONE SUL DISPOSITIVO.

Il file system USB limiterà le dimensioni del sistema di memorizzazione.

File system: NTFS fino a 2TB

FAT32 con fino a 192GB

FAT16 con fino a 2GB

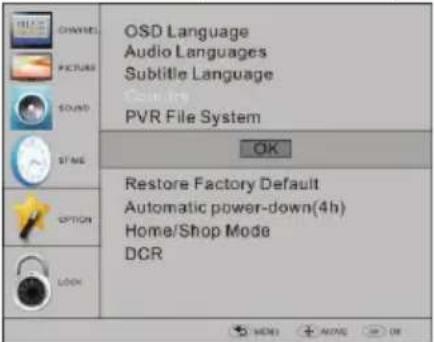

Dal MENU OPTION, accedere al File System PVR come riportato di seguito:

OSD Language Audio Languages Subtitle Language PVR File System OK Restore Factory Default Automatic power-down(4h) Home/Shop Mode DCR

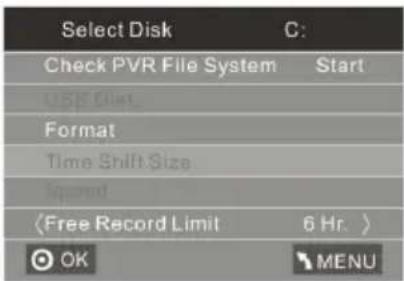

Select Disk C: Check PVR File System Start USE Disk Format Time Shift Size Squared 〈Free Record Limit 6 Hr.〉 OK MENU

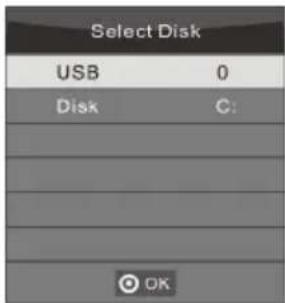

Selezionate disco: selezionate su quale disco salvare i file registrati.

Controllate il PVR File system (file di sistema PVR) controllate se il PVR File System è impostato sul dispositivo USB o no.

(Suggerisce di formattare il dispositivo con "High Speed Fs..." che può velocizzare la registrazione.)

Il menù sottostante appare dopo la fine della Formattazione:

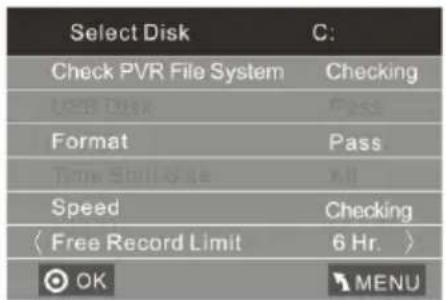

Select Disk C: Check PVR File System Checking User Disk Pass Format Pass Time Split & Edge All Speed Checking 〈 Free Record Limit 6 Hr. 〉 OK MENU

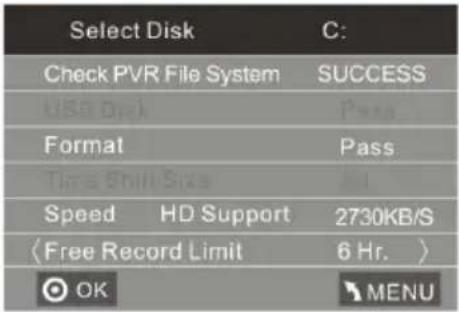

Select Disk C: Check PVR File System SUCCESS Usa Dn Pass Format Pass Time 8h10 Size Speed HD Support 2730KB/S 〈Free Record Limit 6 Hr.〉 OK MENU

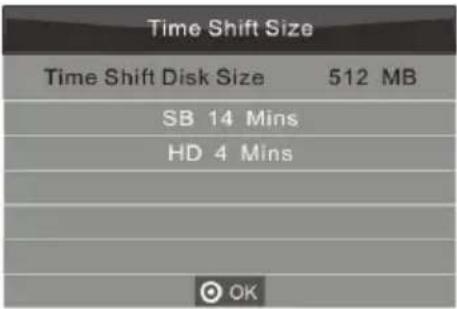

Se selezionate la modalità di formattazione "Hi Speed FS", allora potete cambiare la dimensione della differita.

Time Shift Size Time Shift Disk Size 512 MB SB 14 Mins HD 4 Mins OK

2. Registrare il programma

Nel riprodurre da sorgente DTV, scegliete il canale e cliccate "record", apparirà la finestra di registrazione. Cliccate "record" (registrare) di nuovo, la schermata di registrazione sparirà e apparirà l'icona "REC" in alto a sinistra. Sparirà quando cliccate "stop".

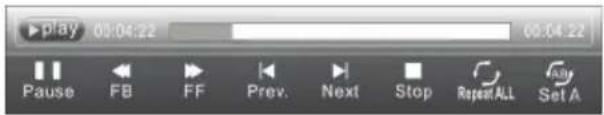

3. Riprodurre la registrazione

Il programma registrato sulla "USB" sarà salvato nella cartella "_MSTPVR" sul dispositivo.

1. Le dimensioni di memorizzazione su USB possono essere tra 128MB e 500GB, ma per uso pratico si raccomanda da 2GB a 500GB.
2. Il video può diventare pixellato quando la frequenza video è troppo bassa. Ciò può essere causato dal collegamento di un cavo prolunga USB invece di collegare direttamente la USB alla TV
3. Non tutti i dispositivi USB sono compatibili.

Di seguito una lista di unità USB raccomandate.

I modelli che non sono riportati nella lista possono essere compatibili, ma non è garantito il loro funzionamento.

La lista di supporto USB è la stessa della funzione Timeshift, si vedano le pagine seguenti per i dettagli.

9. Timeshift function (funzione differita)

1. Preparazione per registrare il programma

Questo televisore vi permette di mettere in pausa e registrare i programmi digitali in visione in un dispositivo di archiviazione USB, e di riprendere la visione nel punto in cui è stata interrotta.

NOTA:

- Sarà necessario formattare un dispositivo di archiviazione USB 2.0. Salvate i dati originali prima di formattare. Tutti i dati archiviati nel dispositivo USB saranno cancellati dopo la formattazione.

Formattare il dispositivo di archiviazione USB.

Selezionate per formattare il dispositivo USB e assegnate la quantità di spazio per la funzione Differita.

NOTA:

• Il processo di formattazione impiegherà almeno 2 minuti. Non spegnete l'alimentazione o rimuovete il dispositivo USB durante la formattazione.
• Durante la formattazione, verrà fatto un test di velocità sul dispositivo USB. Se fallisce, significa che il dispositivo USB potrebbe non supportare la funzione differita.

Registrare un programma DTV in pausa in un dispositivo di archiviazione USB.

1. Mente siete in sorgente di ingresso DTV, inserite un dispositivo di archiviazione USB nella porta USB sul lato del televisore.
2. Premete PAUSE (29) per avviare la funzione differita.. Il programma TV è in pausa. Appare l'OSD della differita, e la registrazione inizia.
3. Premete STOP (28) per interrompere la funzione differita ed interrompere la registrazione del programma.

14 15 16 17 18 19 20 21 REPEAT INDEX PAUSE STOP REV SWD PREV NEXT SETUP STYLE SEARCH 10+ PROGRAM A-B ANGELIEC LIST D.CALL 29 28 27 26 25 24 23 22 play 00:04:22 00:04:22 Pause FB FF Prev. Next Stop Repeat ALL Set A

NOTA:

• Siete pregati di non scollegare il dispositivo di archiviazione USB quando la funzione Time Shift (differita) è attivata.
  • 4GB di memoria archiviano circa 140 minuti.

Limitazioni della differita:

1. Quando la funzione Differita è attiva, sono disponibili solo i tasti PLAY/PAUSE/STOP/FWD/REV/VOL+/VOL-/MUTE e alcuni tasti operativi di base (ENTER/EXIT/tasti di navigazione).
2. La riproduzione video potrebbe non essere lineare e saltare se la velocità di registrazione USB non corrisponde ai requisiti minimi.
3. Non rimuovete il disco USB o spegnete l'alimentazione durante le operazioni in differita. Sarà annullata una volta che il segnale è perso.
4. Non rimuovete la sorgente di segnale durante le operazioni in differita.
5. Non cambiate rapidamente e ripetutamente l'operatività tra PLAY/PAUSE/FWD/REV.
6. Il video potrebbe diventare pixellato quando il bit rate video è troppo basso.

7. Non tutti i dispositivi USB sono compatibili. L'alimentazione necessario per l'hard disk USB dovrebbe essere <500MA
   Sotto trovate una lista dei Drive USB raccomandati. I modelli che non sono qui elencati possono essere compatibili, ma non è garantito.

8. SanDisk Extreme® Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75

9. SanDisk Extreme® Contour™ USB Flash Drive -16GB SDCZ8-016G-A75
10. Kingston DataTraveler 410 USB 2.0 Flash Drive 8GB DT410/8GB
11. Kingston DataTraveler 410 USB 2.0 Flash Drive -16GB DT410/16GB
    • OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
    • OCZ Technology ATV USB 2.0 Flash Drive - 8GB OCZUSBATV-8GB

12. OCZ Technology Rally2 USB 2.0 Flash Drive - 8GB OCZUSBR2DC-4GB
    • SAMSUNG-HM500JI-500G

13. Questa caratteristica non è disponibile per tutti i televisori digitali, come per canali criptati o di soli audio.

10. Lettore USB

Premete il tasto Sorgente, e selezionate USB nella lista sorgente, quindi premete OK per accedere al menù USB.

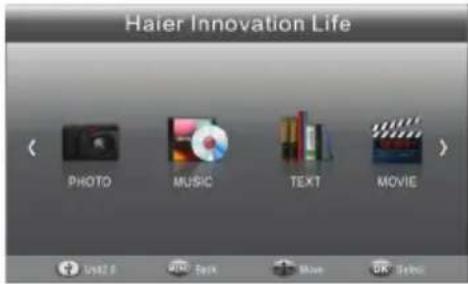

Haier Innovation Life PHOTO MUSIC TEXT MOVIE USE 5 Search Blue OK Help

Assicuratevi che il dispositivo USB sia collegato allo slot. Ci sono quattro tipi di media che possono essere selezionati, come foto, musica, film e testo. Selezionate il tipo di media premendo ◀▶, premete il tasto OK per accedere al menù di selezione disco.

Haier Innovation Life < Return C > Back Move Select

Premete ◀▶ per selezionare il disco corretto e premete OK per visualizzare i file media e la lista delle cartelle o scegliete Return per tornare al menù di selezione del tipo di media.

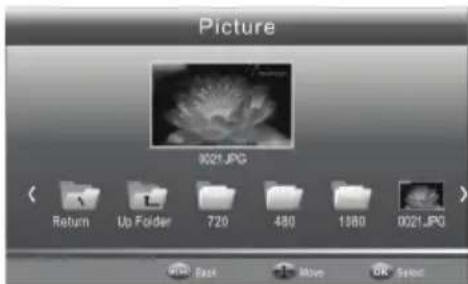

Picture 0021.JPG Return Up Folder 720 480 1380 0021.JPG Back More Select

Selezionate il file premendo ◀▶ o ▼▲, quindi apparirà la cornice di anteprima. Premete il tasto ▶ per riprodurre il file a schermo intero. Quando il file (foto, musica, film o testo) è in riproduzione, premete il tasto OK o Info per visualizzare la barra di controllo.

Utilizzate il tasto ◀▶ per selezionare l'icona funzione, quindi premete OK per confermare la funzione.

Premete il tasto ▼ o EXIT per uscire dalla barra di controllo.

NOTA:

Potete regolare la traccia audio, o il programma nel menù Info mentre riproducete il file video. Scegliete l'icona Info e premete OK per visualizzare il menù Info.

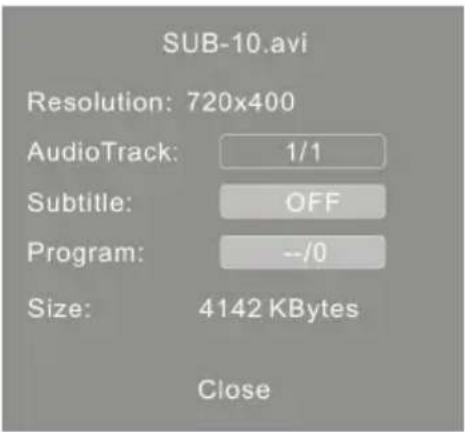

SUB-10.avi Resolution: 720x400 AudioTrack: 1/1 Subtitle: OFF Program: --/0 Size: 4142 KBytes Close

La riproduzione di Foto da USB è supportata per i seguenti formati:

—JPEG (Formato JPEG, file con estensione ".jpg")

—BMP (file con estensione ".bmp")

—PNG (file con estensione ".png")

La riproduzione di Musica da USB è supportata per i seguenti formati:

—MP3 (file con estensione ".mp3")

—WAV (file con estensione ".wav")

La riproduzione di Testo da USB è supportata per i seguenti formati:

—TXT (file con estensione ".txt")

La riproduzione di Video da USB è supportata per i seguenti formati:

—AVI (file con estensione ".avi")

—TS (MPEG2 & H.264)

05 Risoluzione dei problemi

Sintomo del problema Controllo di ispezione
Video		Audio
	Effetto neve		Rumore di sottofondo	Posizione, direzione o collegamento dell'antenna.
	Effetto fantasma Audio			Posizione, direzione o collegamento dell'antenna.
	Interferenze		Rumore di sottofondo	Attrezzatura elettronica, auto/moto, luci fluorescenti.
	Immagine normale		Muto	Volume (controllate se il muto è attivato o se i collegamenti audio non siano corretti).
	Nessuna immagine.		Muto La spina di alimentazione non è inserita, il tasto di accensione non è attivo, Impostazioni contrasto/luminosità e volume. Premete il tasto standby sul telecomando per controllare
	Nessun colore Audio n			Controllo Colore
	L'immagine è spezzata		Audio normale o debole	Ri-sintonizzate il canale
	Nessun colore		Rumore di sottofondo	Sistema TV
	C'è una striscia nera sulla parte superiore e inferiore		Audio normale	Cambia aspetto a zoom

Specifiche:

Sistema colori. PAL-B/G	I, D/KSECAM- B/G, D/K, L, L'
Sistema audio. SECAM-	B/G, D/K, L, L'
Ingresso video	SCART, YPbPr, AV,VGA, HDMI, USB.
Y/Pb/Pr	480i/p, 576i/p, 720p, 1080i, 1080p
HDMI	480i/p, 576i/p, 720p, 1080i, 1080p
Numero di canali memorizzabili	1000
Alimentazione:	100-240V ~ 50/60 Hz30W(19")	100-240V ~ 50/60 Hz38W(22")	100-240V ~ 50/60 Hz40W(24")	100-240V ~ 50/60 Hz55W(26")
Consumo di corrente in modalità di attesa	<0.5W
Uscita Audio	3W+3W
Condizioni dell'ambiente.	Temperatura di lavoro: +5°C - +35°CUmidità di lavoro: 20% - 80%Temperatura di immagazzinamento -15°C - +45°CUmidità di immagazzinamento 5% - 90%
Accessori:	Manuale dell'utenteTelecomandoBatterie (x2)Guida rapida all'avvio

*La specifica delle parti di questo televisore qui fornita è solo per riferimento.
Potrebbero verificarsi differenze via via che la tecnologia del prodotto viene aggiornata.
Il progetto e le specifiche sono soggetti a cambiamenti senza notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV/AV/SCART, il segnale di uscita scart è ATV.
2. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
3. Le altre sorgenti non hanno un segnale di uscita scart.

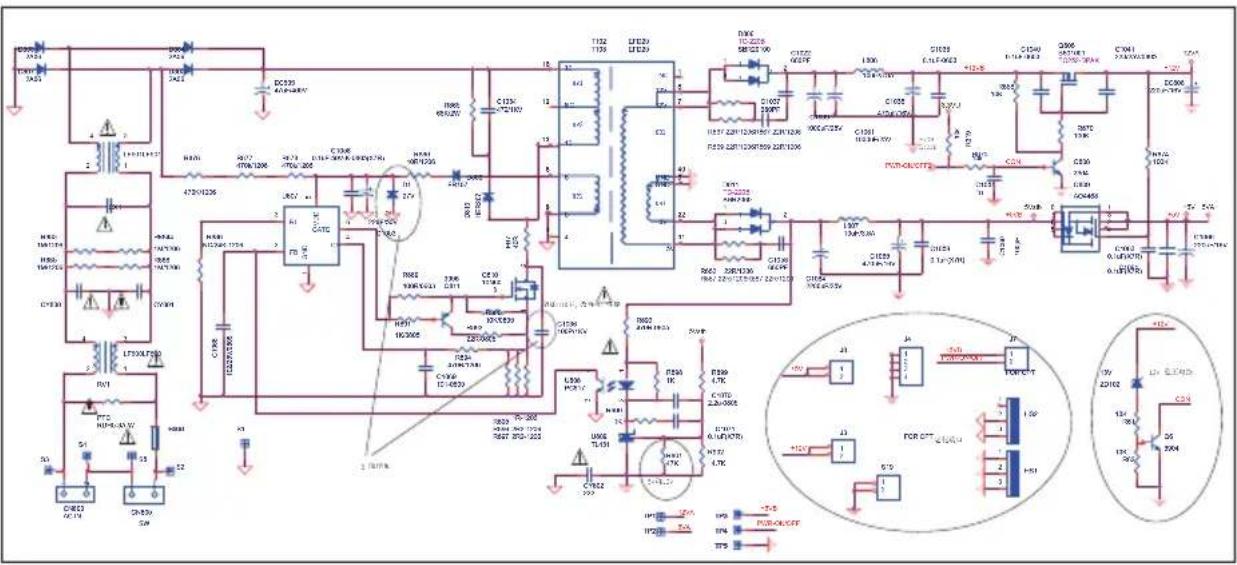

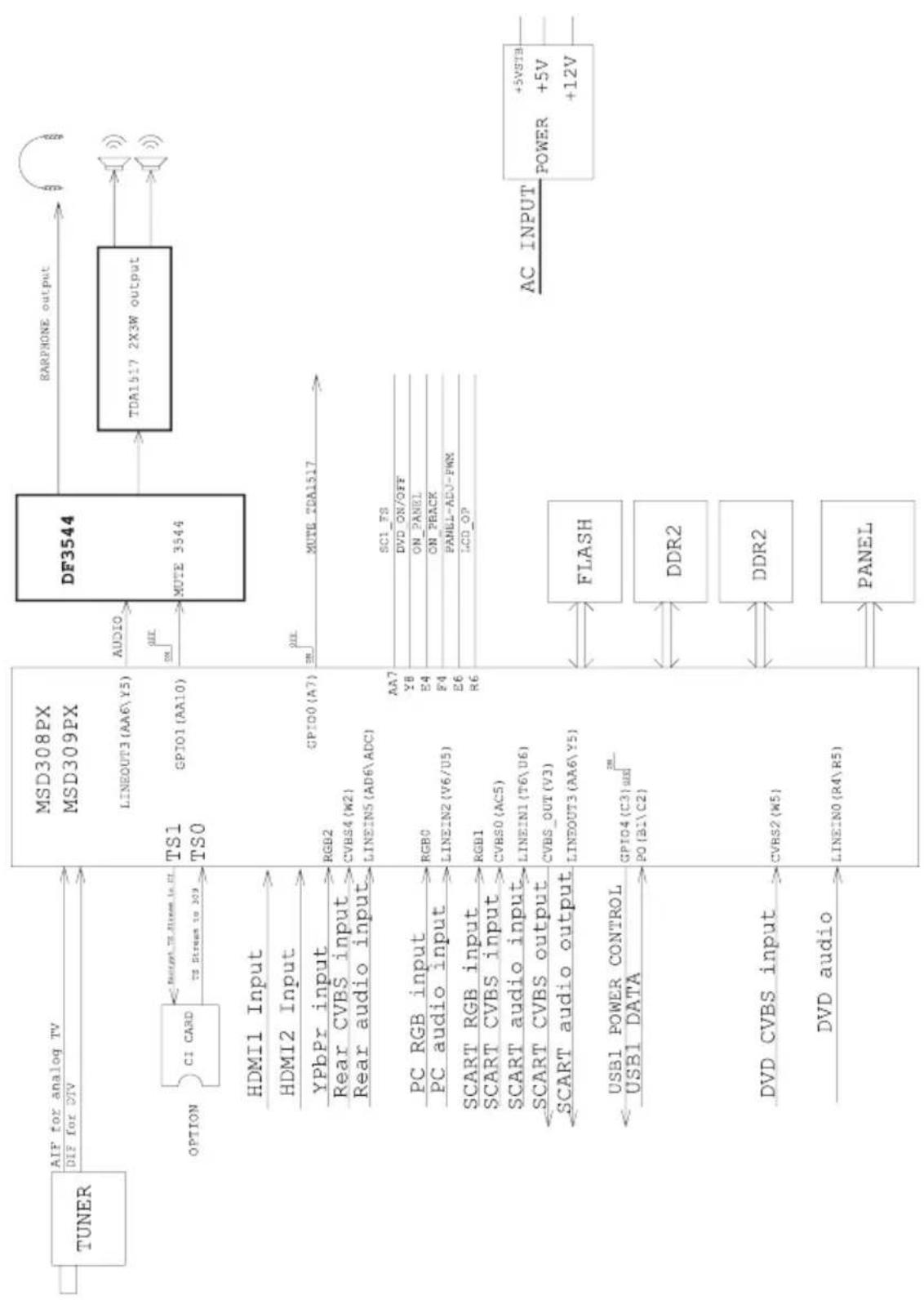

SCH BLOCK FOR MSD308/309PX

    subgraph Inputs
        G["APTION"] --> H["CI CARD"]
        H --> I["Receipt TX Stream to CI"]
        H --> J["TS Stream to 309"]
        K["HDMI1 Input"] --> L["HDMI2 Input"]
        L --> M["YPbPr input"]
        M --> N["Rear CVBS input"]
        M --> O["Rear audio input"]
        P["PC RGB input"] --> Q["PC audio input"]
        R["SCART RGB input"] --> S["SCART CVBS input"]
        R --> T["SCART audio input"]
        U["USB1 POWER CONTROL"] --> V["USB1 DATA"]
        W["DVD CVBS input"] --> X["DVD audio"]
    end

    subgraph Outputs
        Y["GPIO0 (A7)"] --> Z["GPIO2 (W2)"]
        Z --> AA["LINEIN5 (AD6\ADC)"]
        AB["GPIO1 (AA10)"] --> AC["GPIO0 (A7)"]
        AD["LINEIN2 (V6/U5)"] --> AE["RGB0"]
        AF["LINEOUT3 (AA6\Y5)"] --> AG["RGB1"]
        AH["GPIO4 (C3) and PO (B1\C2)"] --> AI["GPIO4 (C3) and PO (B1\C2)"]
        AJ["CVBS4 (W2)"] --> AK["CYBS4 (W2)"]
        AL["CYBS0 (AC5)"] --> AM["CYBS0 (AC5)"]
        AN["CYBS_OUT (V3)"] --> AO["CYBS_OUT (V3)"]
        AP["GPIO2 (W5)"] --> AQ["GPIO2 (W5)"]
        AR["LINEIN0 (R4\R5)"] --> AS["LINEIN0 (R4\R5)"]
    end

    subgraph Outputs
        AT["AA7"] --> AU["SCI_FS"]
        AU --> AV["DVD_ON/OFF"]
        AU --> AW["ON_PANEL"]
        AU --> AX["ON_PBACK"]
        AU --> AY["PANEL-ADJ-PWN"]
        AU --> AZ["LCD_OP"]
    end

    C -->|MUTE_TDA1517| B
    C -->|PANEL| AB
    C -->|FLASH| AD
    C -->|DDR2| AE
    C -->|DDR2| AF
    C -->|PANEL| AG
