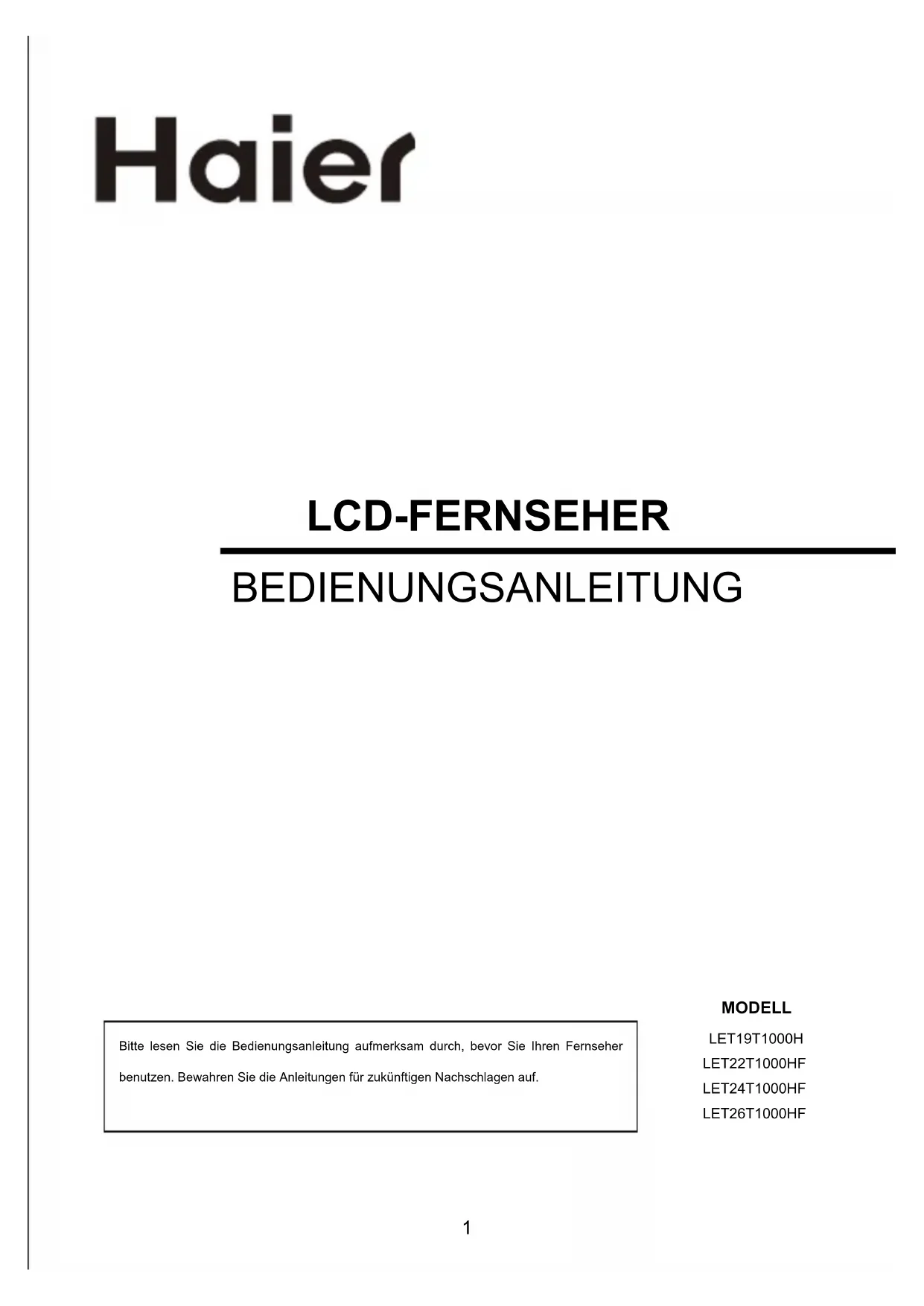

BEDIENUNGSANLEITUNG LET24T1000HF HAIER

Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie Ihren Fernseher benutzen. Bewahren Sie die Anleitungen für zukünftigen Nachschlagen auf.

MODELL

LET19T1000H

LET22T1000HF

LET24T1000HF

LET26T1000HF

Inhaltsverzeichnis

01 Sicherheits- und Warnhinweise

Willkommen S. 03

Wichtige Informationen S. 03

Sicherheitshinweise S. 04

Warn- und Vorsichtshinweise S. 05

02 Einleitung

Parameter S. 07

Standfuß montieren S. 08

Wandmontage S. 09

Frontblende S. 11

AV-Anschlüsse S. 12

Fernseher anschließen S. 13

Common Interface S. 14

03 Fernbedienung

Fernbedienung S. 15

04 Bedienungshinweise

Installation S. 17

05 Störungserkennung

Störungserkennung S. 33

Spezifikationen S. 34

01 Sicherheits- und Warnhinweise WILLKOMMEN

Vielen Dank, dass Sie sich für diesen 19"/22"/24"/26". Zoll LED LCD-Fernseher entschieden haben. Diese Anleitung hilft Ihnen bei der Einstellung und Bedienung Ihres Fernsehers.

Vergewissern Sie sich zunächst, dass alle Zubehörteile mitgeliefert wurden:

19" HD-Ready LED LCD-Fernseher2 x AAA-Batterien für FernbedienungBenutzerhandbuchKurzanleitung1 x SCART-KabelStandfuss	22" Full HD 1080P digitaler LED LCD-FernseherFernbedienung2 x AAA-BatterienBenutzerhandbuchKurzanleitung1 x SCART-KabelStandfuss
24" Full HD 1080P digitaler LED LCD-FernseherFernbedienung2 x AAA-BatterienBenutzerhandbuchKurzanleitung1 x SCART-KabelStandfuss	26" Full HD 1080P digitaler LED LCD-FernseherFernbedienung2 x AAA-BatterienBenutzerhandbuchKurzanleitung1 x SCART-KabelStandfuss

Nun können Sie beginnen!

WICHTIGE INFORMATIONEN

LESEN SIE ALLE ANLEITUNGEN VOR GEBRAUCH UND BEWAHREN SIE SIE FÜR SPÄTERES NACHSCHLAGEN AUF.

VORSICHT

STROMSCHLAGGEFAHR

NICHT ÖFFNEN

VORSICHT

ZUR VERMEIDUNG VON STROMSCHLAG ÖFFNEN SIE DAS GERÄTEGEHÄUSE NICHT. ES BEFINDEN SICH KEINE VOM VERBRAUCHER WARTBAREN TEILE IM INNERN DES GERÄTS. WENDEN SIE SICH MIT PROBLEMEN UND FRAGEN ZUR WARTUNG AN DEN KUNDENDIENST.

DER BLITZ IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS IM GERÄT HOCHSPANNUNGSGEFAHR BESTEHT.

DAS AUFRUFUNGSZEICHEN IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS WICHTIGE WARTUNGS- UND

BEDIENUNGSHINWEISE IN DER BEDIENUNGSANLEITUNG GEFUNDEN WERDEN.

VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG UND FEUER SETZEN SIE DEN FERNSEHER NICHT FEUCHTIGKEIT AUS. REINIGEN SIE DAS GERÄT UND DEN BILDSCHIRM NICHT MIT SCHEUERMITTELN; DAS FÜHRT ZU KRATZERN.

BITTE BEACHTEN SIE: REPARIEREN SIE DAS GERÄT NICHT SELBST, DAS KANN ZU VERLETZUNGEN UND SCHÄDEN AM GERÄT FÜHREN. WENDEN SIE SICH MIT WARTUNGS- UND REPARATURARBEITEN STETS AN DEN AUTORISIERTEN KUNDENDIENST.

SICHERHEITSHINWEISE

• Warnung: Zur Vermeidung von Feuer und Stromschlag öffnen Sie nicht das Gerätegehäuse. Es befinden sich keine vom Verbraucher wartbaren Teile im Innern des Gerätes. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst.
• Warnung: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
• Setzen Sie Netzteil und Gerät nicht Spritzwasser oder Tropfwasser aus und stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Gerät ab.
  • Schützen Sie das Gerät vor direkter Sonneneinstrahlung und Hitze (Heizkörper, Herd).
• Blockieren Sie nicht die Ventilationsöffnungen, sie werden zur Belüftung benötigt. Stellen Sie das Gerät nicht auf einem Kissen, Sofa oder ähnlichen Flächen ab.
• Stellen Sie das Gerät nicht auf einem unstabilen Wagen, Aufsteller, Stativ, Tisch oder einer Halterung auf. Es kann herunterfallen und Verletzungen und Schäden verursachen.
  • Stellen Sie keine schweren oder scharfkantigen Gegenstände auf dem Gerät ab.
• Ziehen Sie nach der Benutzung den Netzstecker.
• Entsorgen Sie Batterien umweltgerecht.
• WARNUNG: Batterien oder Akkus dürfen nicht übermäßiger Hitze ausgesetzt werden (direkte Sonneneinstrahlung, Feuer usw.).
• WARNUNG: Übermäßiger Schalldruck von Ohrhörern oder Kopfhörern kann zu Hörschäden führen.

Dieses Symbol zeigt an, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. Zur Vermeidung von Gesundheits- und Umweltschäden durch unkontrollierte Entsorgung muss das Gerät recycelt werden. Geben Sie das Gerät bitte an einer Sammelstelle für Elektroaltgeräte ab oder wenden Sie sich an Ihren Fachhändler.

CE

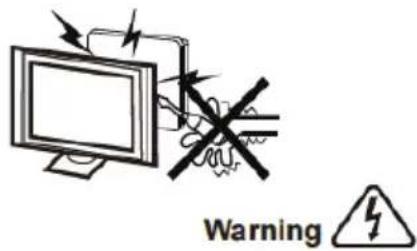

WARN- UND VORSICHTSHINWEISE

Warnung

Vorsicht

Dieser Fernseher wird mit Hochspannung betrieben. Öffnen Sie nicht das Gerätegehäuse. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst.

Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

Führen Sie keine Fremdkörper in das Gerät ein, stoßen Sie es nicht stark an. Verschütten Sie keine Flüssigkeiten auf Ihrem Fernseher.

Blockieren Sie nicht die Ventilationsöffnungen, sie werden zur Belüftung benötigt.

Klemmen Sie das Netzkabel nicht unter dem Fernseher ein.

Caution

Stehen Sie nicht auf dem Fernseher, lehnen Sie sich nicht gegen den Fernseher, stoßen Sie ihn nicht an. Achten Sie auch besonders auf Kinder. Der Fernseher kann schwere Verletzungen und Schäden verursachen, wenn er umfällt.

Caution

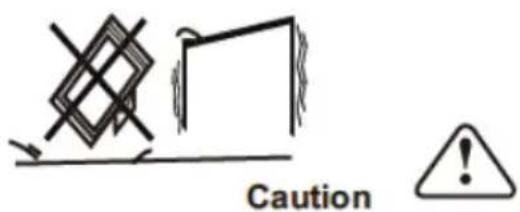

- Stellen Sie das Gerät nicht auf einem unstabilen Wagen, Aufsteller, Stativ, Tisch oder einer Halterung auf. Es kann herunterfallen und Verletzungen und Schäden verursachen.

Caution

Bei längerer Nichtbenutzung des Fernsehers ziehen Sie bitte das Netzkabel ab.

Wird der Fernseher eingebaut, so achten Sie bitte auf die Mindestabstände. Hitzestau kann die Lebensdauer Ihres Fernsehers verkürzen und ist gefährlich.

02 Einleitung

ACHTUNG

Machen Sie sich nicht an Bauteilen im Fernsehgerät oder an irgendwelchen anderen Einstellungssteuerungen zu schaffen, die nicht in diesem Handbuch beschrieben sind. Alle LED Fernsehgeräte sind elektrische

Hochspannungsgeräte.

Wenn Sie Staub oder Wassertropfen von dem Bildschirm oder dem Gehäuse oder um die Knöpfe oder Anschlüsse herum abwischen, sollte das Stromkabel aus der Steckdose aus gesteckt sein.

Wischen Sie das Fernsehgerät mit einem weichen, trockenen, staubfreien Tuch ab.

Trennen Sie während Gewittern das Stromkabel und das Antennenkabel, um Schäden an Ihrem Fernsehgerät und anderen angeschlossenen Geräten zu vermeiden.

Alle Reparaturen sollten nur von qualifiziertem Fernsehgeräte Servicepersonal durchgeführt werden.

INSTALLATION

• Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf.
• Dunkelheit und Reflektionen auf dem Bildschirm können zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.
• Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation.
• Vermeiden Sie besonders warme Standorte, um einen Hitzestau im Gerät und vorzeitige Schäden zu vermeiden.

- Decken Sie die Lüftungsöffnungen während des Betriebs nicht ab.

Ausstattungsmerkmale

1. Nutzbar als Fernseher oder PC-Monitor
2. Hohe Leuchtkraft, breiter Betrachtungswinkel
3. HDMI- und SCART-Anschluss
4. NICAM
5. Time shift

Parameter

Bildschirm	19"	22"		24"
Spannungsversorgung	100-240V~50/60Hz30W	100-240V~50/60Hz38W	100-240V~50/60Hz40W	100-240V~50/60Hz55W
Audio-Ausgangsleistung (Klirrfaktor ≤7 %)	2x3W
Anschlüsse	Analog RGB (PC) x 1High-Definition Multimedia Interface (HDMI) x 2Videoeingang x 1Audioeingang x 2USB-Port x 1YPbPr x 1SCART x 1CI x 1RF Co-Ax X 1Headphone X 1S/PDIF X 1
Horizontale Auflösung (TV-Zeilen)	Composite Videoeingang ≥350YPbPr ≥400

PC

MODE PRÉDÉFINI

	RESOLUTION V. Fréq. (Hz) H. Fréq. (KHz)
1	800*600	60	37.	88
2	640*480	60	31.	47
3	1360*768	60	47.7
4	1024*768	60	48.	36
5	1280*1024	60	63.	98

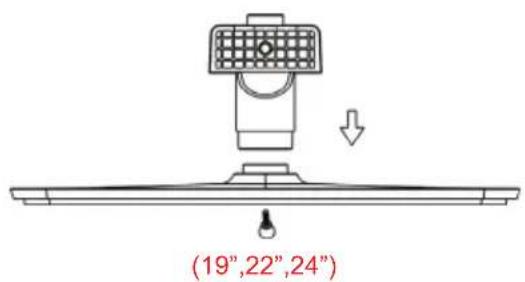

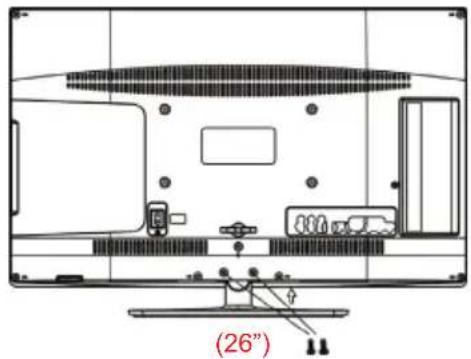

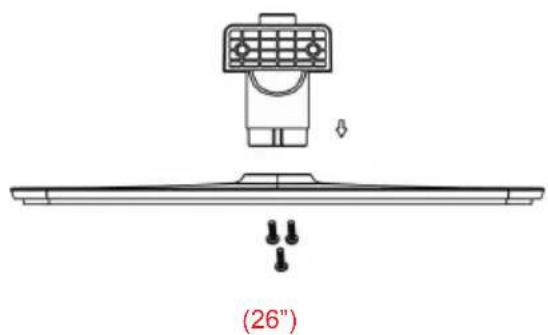

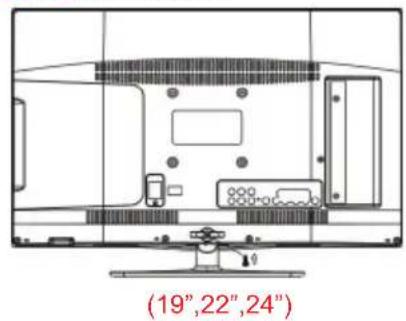

Montageanleitung für Standfuß

1. Stecken Sie die Stütze in Richtung des Pfeils in den Standfuß und befestigen Sie sie anschließend mit den einzelnen Schrauben.

1. Stecken Sie die Stütze in Richtung des Pfeils in den Standfuß und befestigen Sie sie anschließend mit den drei Schrauben.

1. Stecken Sie die Standfußbaugruppe in Richtung des Pfeils in die Rückwand und befestigen Sie sie anschließend mit der einzelnen Schrauben.

1. Stecken Sie die Standfußbaugruppe in Richtung des Pfeils in die Rückwand und befestigen Sie sie anschließend mit der zwei Schrauben.

(26")

HINWEISE ZUR INSTALLATION

Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf. Dunkelheit und Reflektionen auf dem Bildschirm können zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.

Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation. Vermeiden Sie besonders warme Standorte, um einen Hitzestau im Gerät und vorzeitige Schäden zu vermeiden.

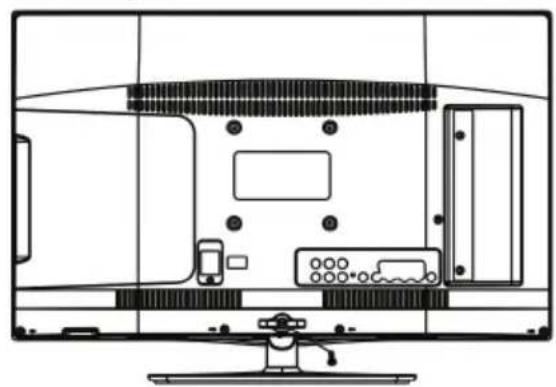

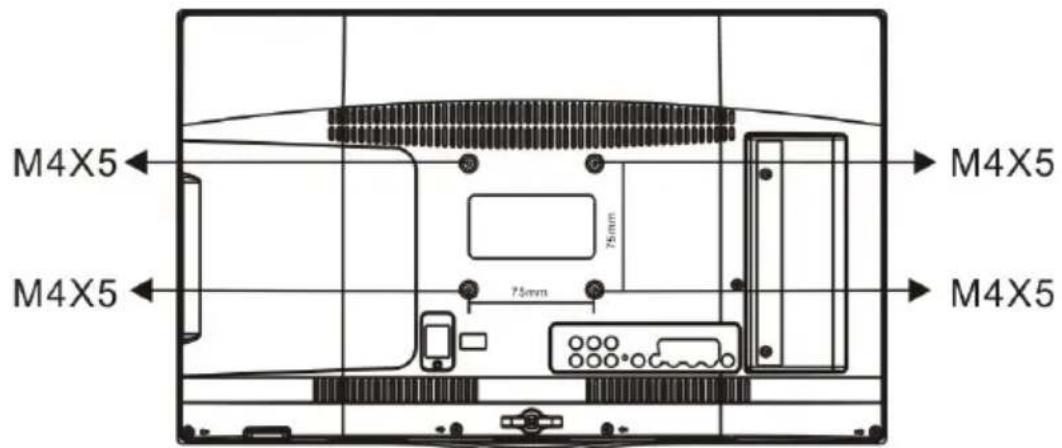

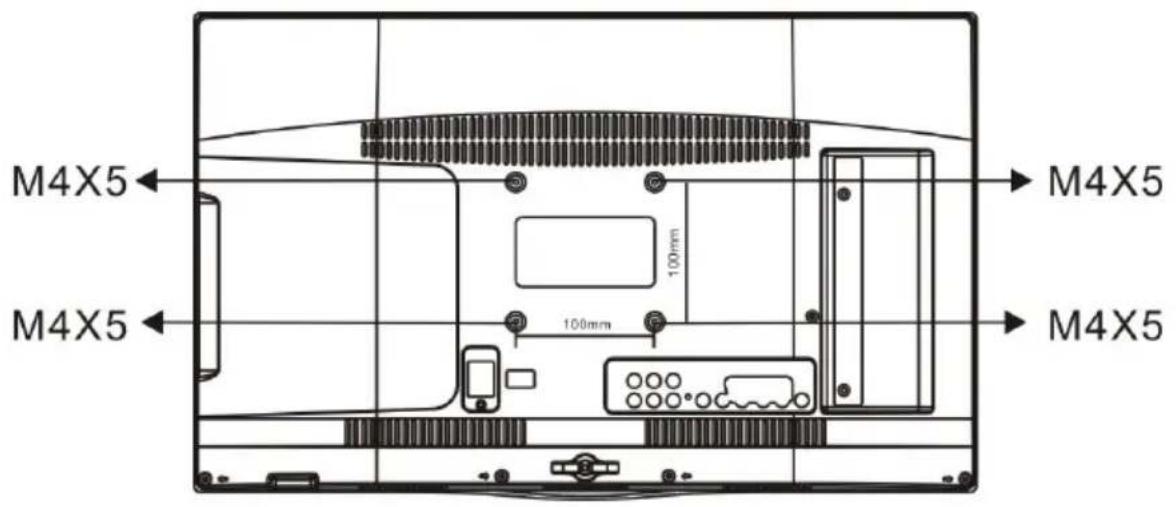

WANDMONTAGE

Dieser Fernseher kann wie folgt an der Wand montiert werden:

1. Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche. Legen Sie ein Tuch unter, um den Bildschirm zu schützen.
2. Schrauben Sie die Halterung für den Standfuß unten am Fernseher ab (bewahren Sie den Standfuß für späteren Gebrauch auf).

1. Schrauben Sie den Fernseher mit den vier vorgesehenen Schrauben an einer VESA-Wandhalterung (nicht mitgeliefert).

M4X5 M4X5 75mm 75mm M4X5 M4X5

(19")

M4X5 100mm 100mm M4X5 M4X5 M4X5

(22",24")

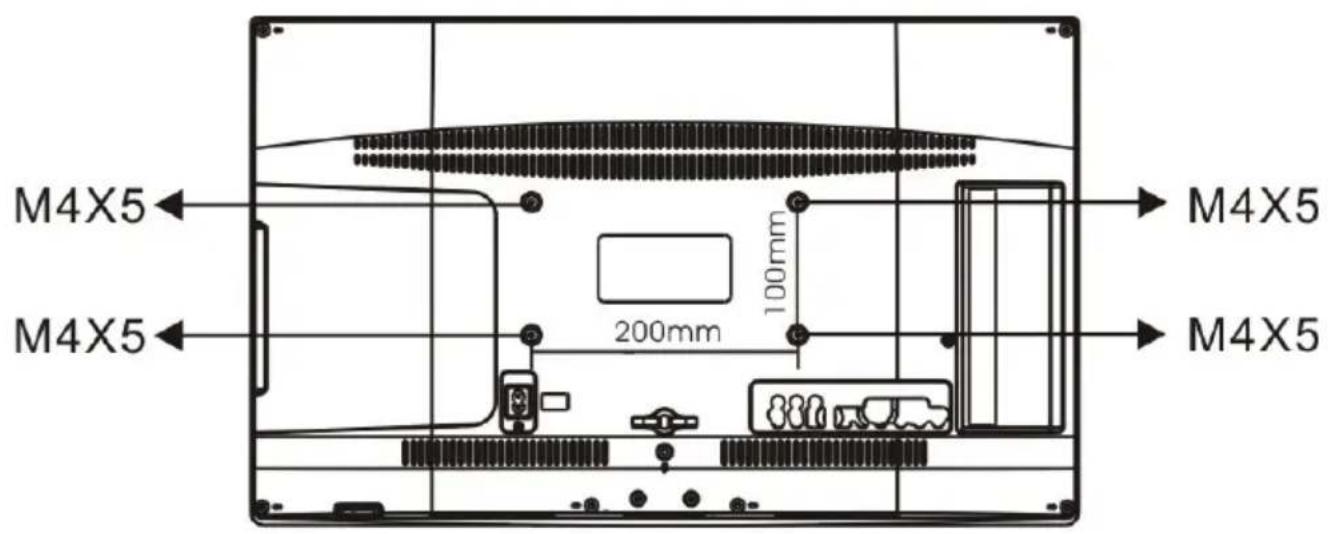

M4X5 M4X5 200mm 100mm M4X5 M4X5

(26")

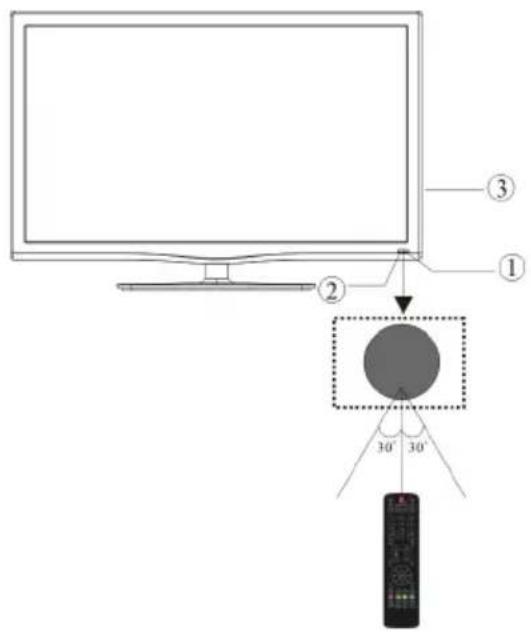

Frontblende

1 Sensor Fernbedienung

2 Status-LED:

BLAU: eingeschaltet

ROT: Stand-by-Modus

3 Funktionstasten

1	SOURCE	Menü der Eingangsquellen anzeigen.
2	MENU	Hauptmenü anzeigen.
3	CH+/CH-	Im TV-Modus schalten Sie mit CH+ oder CH- den Kanal aufwärts oder abwärts um.Im MENÜ wählen Sie mit CH+ oder CH- einen Menüpunkt.In Stand-by-Modus schalten Sie den Fernseher ein.
4	VOL+/VOL-	Lautstärke einstellen.Im MENÜ stellen Sie den gewählten Menüpunkt ein.
5	STANDBY

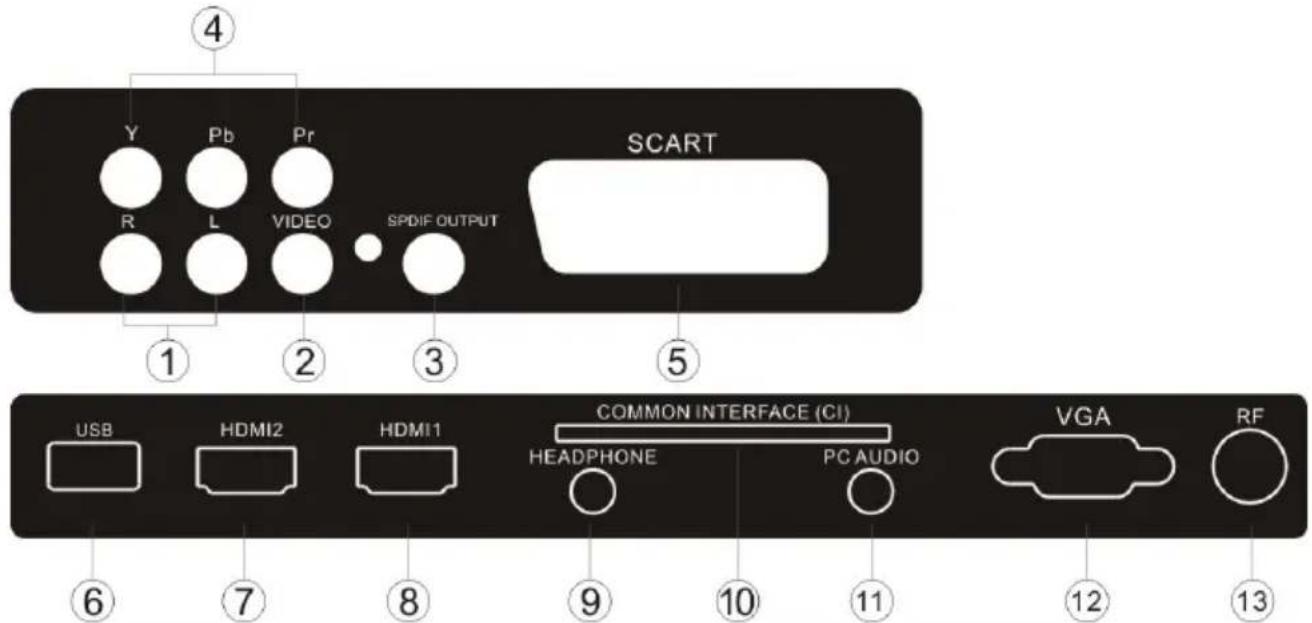

Anschlüsse Seite/Rückseite

4 Y Pb Pr R L VIDEO SPDIF OUTPUT SCART ① ② ③ ⑤ USB HDMI2 HDMI1 COMMON INTERFACE (CI) HEADPHONE PC AUDIO VGA RF ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱

1	L/R AUDIO	Eingang
2	Video	Eingang
3	S/PDIF	Digital Audio Ausgang
4	YPbPr	Eingang
5	SCART	Eingang
6	USB	Eingang
7	HDMI2	Eingang
8	HDMI1	Eingang
9	HEADPHONE	Analog Audio Ausgang
10	COMMON INTERFACE (CI)	Eingang
11	PC AUDIO	Eingang
12	VGA	Eingang
13	ANTENNE	Eingang

FERNSEHER ANSCHLIEßEN

ANTENNE ANSCHLIEßen

Schließen Sie die Antenne auf der Rückseite des Fernsehers am Anschluss ANT IN an.

SIGNAL VERBESSERN

Zur Verbesserung schlechter Bildqualität in bestimmten Bereichen benutzen Sie einen Antennenverstärker (nicht mitgeliefert).

PC AM FERNSEHER ANSCHLIEßen

Sie können den Fernseher ebenfalls als Monitor für Ihren PC benutzen, der Anschluss erfolgt über ein VGA-Kabel (nicht mitgeliefert).

1 Lesen Sie in der Bedienungsanleitung Ihres Computers nach, ob dieser einen VGA-Anschluss hat.
2 Schalten Sie Fernseher und PC aus.
3 Schließen Sie ein D-Typ 15-Pin VGA-Kabel am VGA-Anschluss des PC und am Fernseher an. Ziehen Sie die Schrauben an und schließen Sie ein Audiokabel (nicht mitgeliefert) am Audioeingang auf der Rückseite des Fernsehers an.
4 Schalten Sie erst den Fernseher und dann den PC ein.
5 Rufen Sie auf dem Fernseher oder mit der Fernbedienung den VGA-Modus auf.
6 Sie können den VGA-Modus zu einer anderen Auflösung umschalten, Helligkeit und Kontrast im Menü einstellen, bis Sie ein klares Bild haben.

DVD-PLAYER ODER VIDEOREKORDER AM FERNSEHER ANSCHLIEßen

Einen DVD-Player oder Videorekorder können Sie auf zweierlei Weise anschließen. Beide Geräte müssen zunächst ausgeschaltet sein.

1 Schließen Sie die AV DVD/VCR Ausgänge an AV IN des Fernsehers an.
2 Schließen Sie Audio L und R am Audioeingang (8) an. Drücken Sie SOURCE und stellen Sie den Eingangsmodus auf AV ein.

SCART-EINGANG

1 Schließen Sie das SCART-Kabel vom externen Gerät (DVD-Player, Digitalempfänger, Spielkonsole usw.) am SCART-Eingang des Fernsehers an.
2 Drücken Sie SOURCE und stellen Sie den Eingangsmodus auf SCART ein.
3 Drücken Sie PLAY auf dem externen Gerät.

HDMI-EINGANG

1 Schließen Sie das HDMI-Kabel vom externen Gerät am HDMI-Eingang des Fernsehers an.
2 Drücken Sie SOURCE und stellen Sie den Eingangsmodus auf HDMI ein.
3 Sehen Sie die Bedienungshinweise in der Anleitung Ihres HDMI-Gerätes nach.

HEADPHONE Ausgang

Den Kopfhörerstecker in die Kopfhörerbuchse stecken. Die Lautsprecher sind nun stummgeschaltet.

S/PDIF Ausgang

S/PDIF ist ein digitaler Audio Anschluss, der verwendet wird, um Audio Geräte, wie z.B. Heimkinoanlagen oder andere digitale

HiFi-Systeme über kurze Entfernungen anzuschließen. Das Signal wird über ein Koaxial Kabel mit RCA Anschlüssen übertragen.

1. Achten Sie darauf, dass sowohl das Fernsehgerät als auch das Gerät ausgeschaltet sind, bevor Sie das Gerät an das Fernsehgerät anschließen.

Achten Sie darauf, dass sowohl das Fernsehgerät als auch das Gerät ausgeschaltet sind, bevor Sie das Gerät an das Fernsehgerät anschließen.

1. Schließen Sie die AV Kabel (nicht im Lieferumfang enthalten) von der S/PDIF an das Fernsehgerät, das Heimkino System oder das digitale Hifi System, usw. an.

COMMON INTERFACE

Der Schacht Common Interface (CI) dient der Aufnahme des Conditional Access (CA) Moduls und der Smartcard für Bezahlsender. Bitte wenden Sie sich an Ihren Dienstanbieter für weitere Informationen. Bitte beachten Sie, dass CA Module und Smartcards von uns nicht geliefert werden.

Warnung

• Schalten Sie den Fernseher aus, bevor Sie das Modul in den Common Interface Schacht einschieben.
• Setzen Sie zunächst das CI Modul und dann die Smartcard im CI Schacht an der Seite des Fernsehers ein.

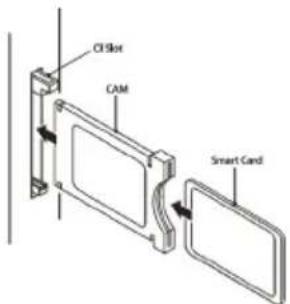

OLSlot CAM Smart Card

CI SLOT CI-Schacht
CAM	CA-Modul
Smart Card Smartcard

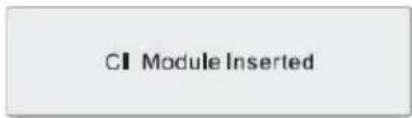

1. Schalten Sie den Fernseher ein, die nachstehende Meldung wird angezeigt, wenn das CA-Modul erkannt wird. Warten Sie einen Moment ab, bis die Karte aktiviert ist.

C1 Module Inserted

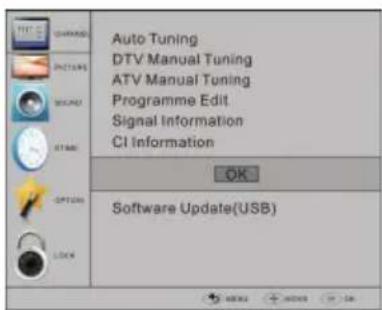

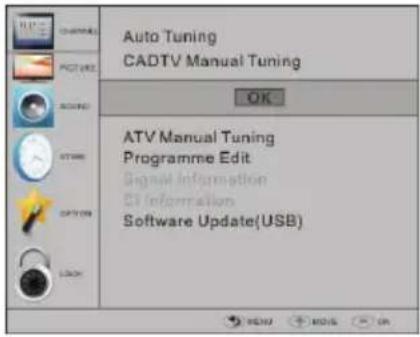

1. Drücken Sie MENU und dann ▲▼ zur Anzeige der CI-Informationen.

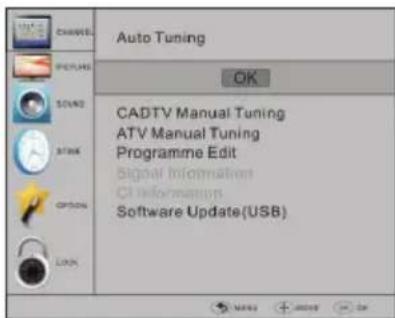

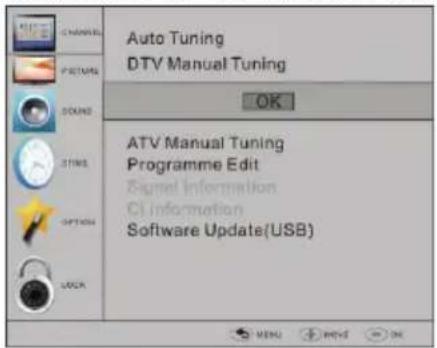

Auto Tuning DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information CI Information OK Software Update(USB)

1. Detaillierte Informationen zur benutzten CI-Karte werden angezeigt.
2. Drücken Sie OK, um das Kartenmenü aufzurufen. Finden Sie detaillierte Anleitungen in der Bedienungsanleitung des Moduls.

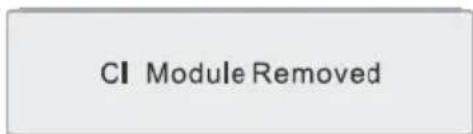

3. Nach dem Abziehen des Moduls wird die nachstehende Meldung angezeigt.

1. EINSCHALTEN: Drücken Sie die Taste zum Einschalten des Fernsehgerätes.

2. D.MENÜ: Keine Funktion.

3. P. Modus: Umschalten zum Bildmodus.

4. INFO: Drücken Sie die Taste, um den aktuellen Signalstatus, inklusive der Eingangsquelle und dem Kanal-Audio-Modus anzuzeigen.

5. AUDIO I/II: Drücken Sie die Taste, um MONO, Nicam Stereo für den ATV Kanal auszuwählen. Stellen Sie die Audiosprache für den DTV Kanal ein.

6. UNTERTITEL: Drücken Sie die Taste, um den Untertitel On oder Off zu schalten.

7. Anzahl der Tasten: Für den direkten Zugriff auf die Kanäle.

8. QUELLE: Zur Auswahl der Eingangsquelle.

9. STUMM: Um die Tonausgabe zu deaktivieren bzw. zu aktivieren.

10. Lautsprechersteuerung: Zum Einstellen des Schallpegels.

11. MENÜ: Zur Anzeige des Fernsehmenüs.

12. OK: Zur Bestätigung der Auswahl.

13. SCHLIESSEN: Zum vorhergehenden Menü zurückzukehren oder Menü Schließen,

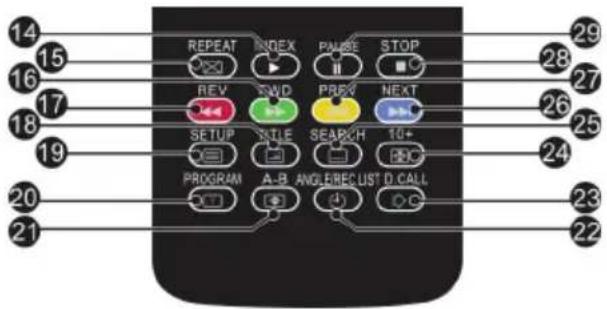

14. Teletext Index.

15. WIEDERHOLEN: Keine Funktion

16. Teletext grüne Taste / USB Schnellvorlauf

17. Teletext rote Taste / USB Schnellrücklauf

18. Teletext Mischung

19. Teletext Text

20. Teletext Öffnen

21. Teletext Größe

22. Teletext Zeit / REC.LISTE (Teletext Zeit hat keine Funktion)

23. Teletext Modus: Keine Funktion

24. Teletext Halten

25. Teletext Untercode: Teletext Unterseite

26. Teletext blaue Taste / USB Nächste Datei

27. Teletext Gelbe Taste / USB Vorhergehende Datei

28. USB STOPP

29. USB ABSPIELEN/PAUSE

30. AUFZEICHNUNG STARTEN

31. Mauszeiger NACH OBEN, NACH UNTEN, NACH LINKS, NACH RECHTS: Drücken Sie die Taste, um zu Ihrer Auswahl zu navigieren.

32. Fav: Greifen Sie im TV DVD auf die Favoritenkanäle.

33. Programm auswählen: Drücken Sie die Taste, um das folgende oder vorhergehende Fernsehprogramm auszuwählen.

34. ANLEITUNG: Drücken Sie die Taste, um die Programmieranweisung für die Elektronik im TV Modus anzuzeigen.

35. Q. Ansicht: Um wieder auf den zuvor eingeschalteten Kanal zuzugreifen.

36. CH.LISTE: Drücken Sie die Taste, um die Kanalliste anzuzeigen.

37. Bildschirm: Zur Änderung des Bildseitenverhältnisses.

38. Ruhemodus: Stellen Sie die Zeitschaltuhr ein.

39. S .Modus: Zum Umschalten in den Tonmodus.

40. ÖFFNEN/SCHLIESSEN: Keine Funktion

5 6 14 16 17 18 19 20 21 22 24 25

26 27 28 29 : Keine DVD Funktion

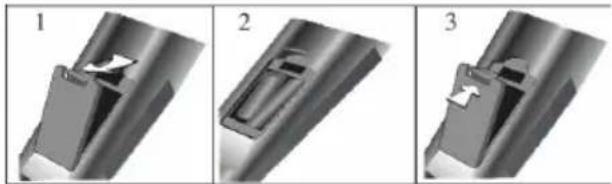

Batterien in die Fernbedienung einsetzen

1. Öffnen Sie das Batteriefach.
2. Setzen Sie 2 AAA 1,5-V-Batterien mit korrekter Polarität ein, wie im Batteriefach aufgedruckt.
3. Schließen Sie das Batteriefach wieder. Tauschen Sie die Batterien aus, wenn die Reichweite der Fernbedienung nachlässt. Bitte beachten Sie:
   1) Benutzen Sie Alkali-Batterien.
   2) Bei längerer Nichtbenutzung oder wenn die Batterien erschöpft sind, entnehmen Sie sie bitte aus der Fernbedienung.

FERNBEDIENUNG

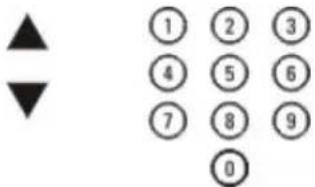

VIDEOTEXT

Videotext ist ein Informationssystem, das von einigen Sendern übertragen wird und wie eine Zeitung aufgebaut ist. Hier haben Sie ebenfalls Untertitel für Hörgeschädigte (Kabelnetzwerke, Satellitenkanäle usw.).

Drücken Sie:	Sie haben folgende Funktion:
TEXT	Mit dieser Taste rufen Sie den Videotext auf oder Sie verlassen ihn. Eine Liste mit Menüpunkten wird angezeigt. Jede Seite hat eine 3-stellige Nummer. Wird kein Videotext übertragen, so wird die Zahl 100 angezeigt, ansonsten bleibt der Bildschirm leer (verlassen Sie diesen Kanal).
SEITE WÄHLEN	Mit 0 bis 9 und den Navigationstasten aufwärts/abwärts rufen Sie die Seite auf. Beispiel: Für Seite 120 geben Sie 1-2-0 ein. Die Nummer wird oben links im Bild angezeigt. Zum Aufrufen einer neuen Seite geben Sie die entsprechende Nummer ein. Ist die gewählte Seite nicht vorhanden, so läuft die Seitenzahl weiter.
UNTERSEITEN DIREKT AUFRUFEN	Die Farbtasten entsprechen den Farbmarkierungen unten auf der Seite und dienen als Schnelltasten zum Aufrufen. Der farbige Bereich blinkt, wenn die Seite noch nicht zur Verfügung steht.
INDEX Inhaltsverzeichnis aufrufen (gewöhnlich Seite 100).
SUB PAGE	Einige Seiten haben Unterseiten, die nacheinander angezeigt werden. Mit dieser Taste blättern Sie um oder halten Sie die Unterseite. Die Seitenzahl wird oben links im Bild angezeigt.
HOLD Mit dieser Taste halten Sie eine Seite, sie wird nicht umgeblättert.
REVEAL Versteckte Informationen anzeigen oder verbergen (Spielaflösungen).
LIST Mit den vier Farbtasten können vier Favoritenseiten markiert werden. In diesem Modus ist eine weitere Navigation mit den Farbtasten nicht möglich.

04 BEDIENUNGSHINWEISE

Installation

1. Drücken Sie ◀▶▼▲ die Tasten, um im Menü zu navigieren und die Einstellungen zu ändern. Drücken Sie die OK Taste, um die Auswahl zu bestätigen. Wählen Sie die gewünschte Sprache aus, in der das Menü angezeigt werden soll.
2. Drücken Sie die Tasten, um DVB-T/DVB-C auszuwählen und drücken Sie dann die OK Taste, um zu bestätigen.

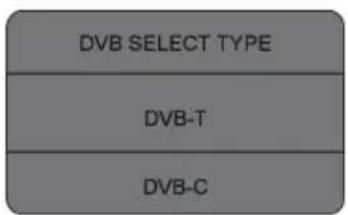

DVB SELECT TYPE DVB-T DVB-C

a. Wenn Sie DVB-T ausgewählt haben, wählen Sie im nächsten Schritt den Tune Typ und das Land aus und drücken Sie dann die OK Taste, um mit dem Einregeln zu beginnen.

b. Wenn Sie DVB-C ausgewählt haben, konfigurieren Sie im nächsten Schritt das DVB-C System, wie Scan Typ, Häufigkeit, Netzwerk ID, Symbol/KS/S und drücken Sie dann die OK Taste, im Tune Typ und Länderauswahlmenü, dieser Schritt erfolgt wie im DVB-T wählen Sie den Tune Typ (DTV/ATV) aus.

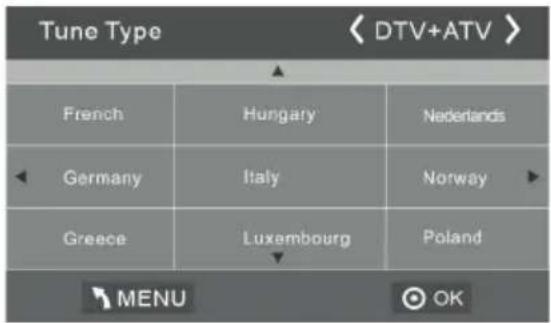

Wählen Sie das entsprechende Land aus und drücken Sie die OK Taste, um mit dem Einregeln zu beginnen.

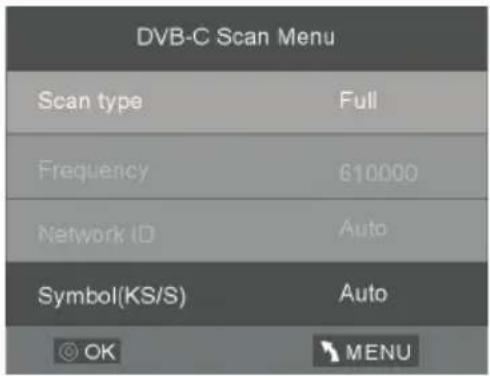

DVB-C Scan Menu Scan type Full Frequency 610000 Network ID Auto Symbol(KS/S) Auto OK MENU

1. Kanal Einregeln beginnt. Dies kann bis zu 6 Minuten dauern. In der Anzeige sehen Sie den Fortschritt beim Einregeln und die Anzahl der gefundenen Kanäle.
2. Wenn Sie das ATV Einregeln überspringen möchten und drücken Sie die MENU Menü Taste, um das Einregeln während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die ▶Taste, um YES auszuwählen. Gehen Sie dann direkt weiter zum DTV Einregeln. Sie können den Schritt wiederholen, wenn Sie auch die DTV Einreglung überspringen möchten. Eine Installationserinnerung wird angezeigt, wenn Sie das nächste Mal Ihr Fernsehgerät einschalten.
3. Nachdem das Einregeln fertig gestellt ist, werden die Kanäle in einer vorgegebenen Reihenfolge angeordnet. Wenn Sie Kanäle überspringen möchten, ändern Sie die voreingestellte Reihenfolge oder nennen Sie die Kanäle um, wählen Sie Programme bearbeiten imChannel Menü aus.

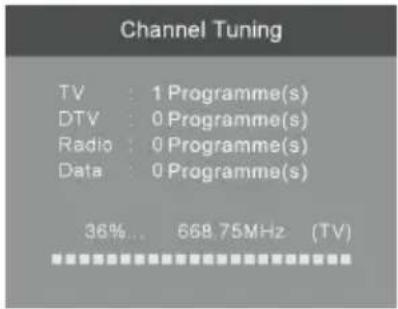

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

6)

1.1 Automatisches Einregeln (DVB-T)

1) Drücken Sie die MENU Taste und drücken Sie anschließend die ▼▲ Tasten um das Menü CHANNEL auszuwählen und drücken Sie dann die OK Taste.
2. Drücken Sie die ▼▲ Tasten, um Auto Tuning auszuwählen und drücken Sie dann die OK Taste.

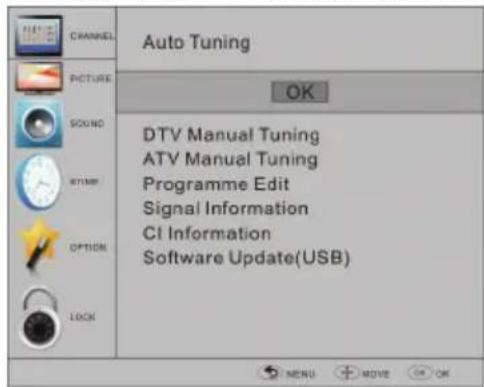

CHANNEL Picture SOUND TIME OPTION LOCK Auto Tuning OK DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information CI Information Software Update(USB)

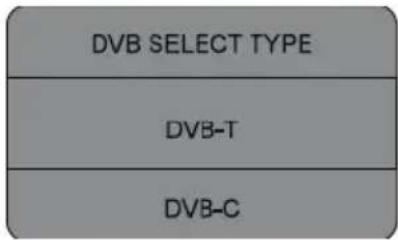

1. Drücken Sie die Tasten DVB-T/DVB-C auszuwählen. Drücken Sie DVB-T auswählen und dann die OK Taste, um zu bestätigen.

DVB SELECT TYPE DVB-T DVB-C

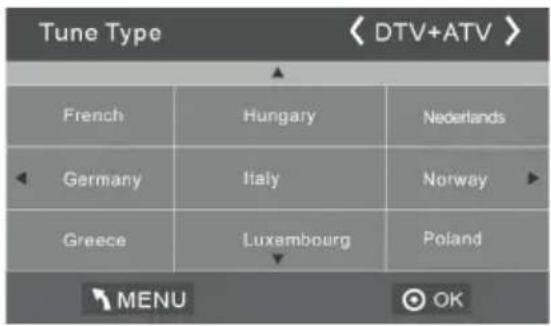

1. Im Einregel Typ Menü drücken Sie die Tasten ◀▶ Tasten, um ATV / DTV / DTV + ATVauszuwählen. Drücken Sie die Taste ▼ und drücken Sie dann die Tasten ◀▶ ▼▲, um das Land auszuwählen in welchem das Fernsehgerät betrieben wird. Drücken Sie die OK Taste, um die Auswahl zu bestätigen.

1. Kanal Einregeln beginnt. Dies kann bis zu 6 Minuten dauern. In der Anzeige sehen Sie den Fortschritt beim Einregeln und die Anzahl der gefundenen Kanäle.
2. Wenn Sie das ATV Einregeln überspringen möchten und drücken Sie die MENU Menü Taste, um das Einregeln während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die ▶ Taste, um YES auszuwählen. Gehen Sie dann direkt weiter zum DTV Einregeln. Sie können den Schritt wiederholen, wenn Sie auch die DTV Einreglung überspringen möchten. Eine Installationserinnerung wird angezeigt, wenn Sie das nächste Mal Ihr Fernsehgerät einschalten.
3. Nachdem das Einregeln fertig gestellt ist, werden die Kanäle in einer vorgegebenen Reihenfolge angeordnet. Wenn Sie Kanäle überspringen möchten, ändern Sie die voreingestellte Reihenfolge oder nennen Sie die Kanäle um, wählen Sie Programme bearbeiten aus dem Kanal Menü aus.

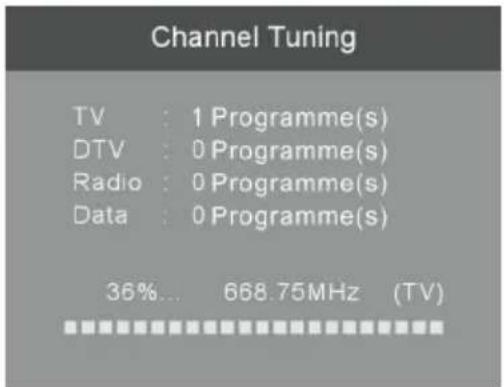

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

1.2 Automatisches Einregeln (DVB-C)

1. Drücken Sie die MENU Taste und drücken Sie anschließend die ▼▲ Tasten um das Menü CHANNEL auszuwählen und drücken Sie dann die OK Taste.
2. Drücken Sie die ▼▲ Tasten, um Automatisches Einregeln auszuwählen und drücken Sie dann die OK Taste.

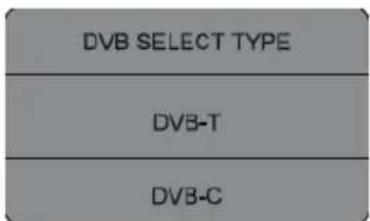

1. Drücken Sie die Tasten, um DVB-T/DVB-C auszuwählen und drücken Sie dann die OK Taste zum Bestätigen.

DVB SELECT TYPE DVB-T DVB-C

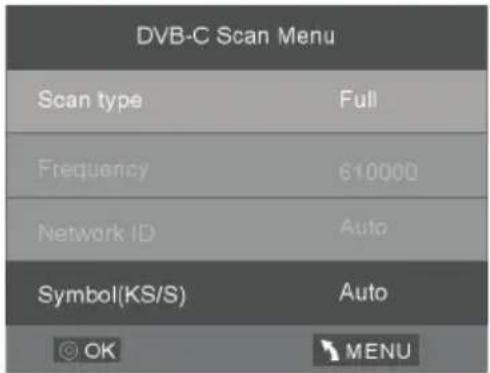

1. Drücken Sie die Tasten▼▲, um Scan Typ/Symbol Ks/S auszuwählen und drücken Sie die OK Taste zum Bestätigen.

DVB-C Scan Menu Scan type Full Frequency €10000 Network ID Auto Symbol(KS/S) Auto OK MENU

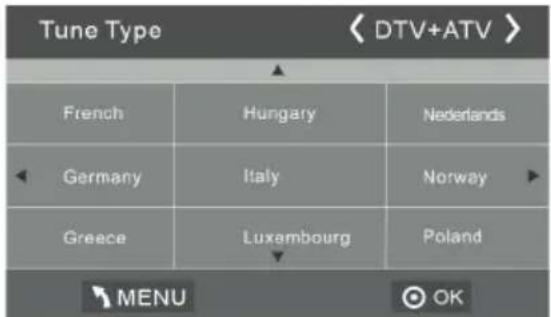

1. Im Einregel Typ Menü drücken Sie die Tasten ◀▶, um ATV / DTV / DTV + ATV auszuwählen. Drücken Sie die Taste▼ und drücken Sie dann die Tasten ◀▶▼▲, um das Land auszuwählen in welchem das Fernsehgerät betrieben wird. Drücken Sie die OK Taste, um

1. Kanal Einregeln beginnt. Dies kann bis zu 6 Minuten dauern. In der Anzeige sehen Sie den Fortschritt beim Einregeln und die Anzahl der gefundenen Kanäle.
2. Wenn Sie das ATV Einregeln überspringen möchten und drücken Sie die MENU Menü Taste, um das Einregeln während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die ▼Taste, um YES auszuwählen. Gehen Sie dann direkt weiter zum DTV Einregeln. Sie können den Schritt wiederholen, wenn Sie auch die DTV Einreglung überspringen möchten. Eine Installationserinnerung wird angezeigt, wenn Sie das nächste Mal Ihr Fernsehgerät einschalten.
3. Nachdem das Einregeln fertig gestellt ist, werden die Kanäle in einer vorgegebenen Reihenfolge angeordnet. Wenn Sie Kanäle überspringen möchten, ändern Sie die voreingestellte Reihenfolge oder nennen Sie die Kanäle um, wählen Sie Programme bearbeiten aus dem Kanal Menü aus.

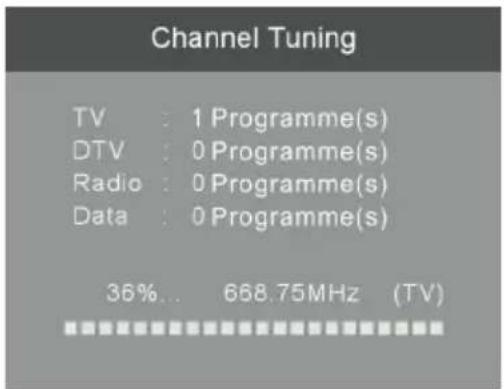

Channel Tuning TV : 1 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) 36%... 668.75MHz (TV)

HINWEIS:

Alle Kanäle inklusive ATV, DTV und Radio können gleichzeitig eingeregelt werden, wenn der Einregeltyp DTV+ATV ist.

Alle gespeicherten Kanäle gehen nach dem automatischen Einregeln verloren.

Nach dem automatischen Einregeln, springt der Kanal zum ersten DTV Kanal.

2.1 Manuelles Einregeln (DVB-T)

1. Drücken Sie die MENU Taste und drücken Sie anschließend die ▼▲ Tasten um das Menü CHANNEL auszuwählen und drücken Sie dann die OK Taste.
2. Drücken Sie die Tasten, um DTV Manual Tuning und drücken Sie dann die OK Taste.

CHANNEL FACTORY SOUND STARS OPTION LOCK Auto Tuning DTV Manual Tuning OK ATV Manual Tuning Programme Edit Signal Information CI information Software Update(USB)

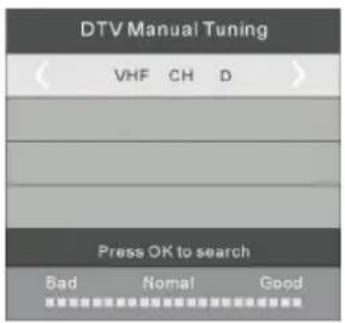

1. Der DTV Bildschirm für manuelles Einregeln wird angezeigt. Drücken Sie die ▶ Tasten, um den gewünschten UHF Kanal auszuwählen und drücken Sie dann die OK Taste, um mit der Suche nach diesem Kanal zu beginnen. Wenn das Signal eingeregelt wurde, wird das Bild und die Signalstärke auf dem Bildschrim angezeigt.
2. Drücken Sie die Taste MENU, um zum Hauptmenü zurückzukehren.
3. Drücken Sie die Taste EXIT, um das Menü zu verlassen.

1. Drücken Sie die MENU-Taste und drücken Sie dann die ▼▲ Tasten um, das Menü CHANNEL auszuwählen und drücken Sie dann die OK Taste.
2. Drücken Sie die Tasten, um CADTV Manual Tuning und drücken Sie dann die OK Taste.

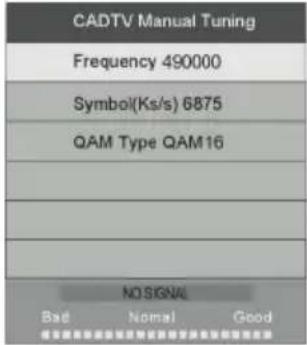

1. Der Bildschirm CADTV Manual Tuning wird angezeigt. Drücken Sie die Tasten ▼▲, um folgendes auszuwählen (Frequenz, Symbol Ks/S/QAM Typ QAM) und drücken Sie dann die OK Taste, um die Suche nach diesem Kanal zu starten. Wenn das Signal eingeregelt wurde, wird das Bild und die Signalstärke auf dem Bildschirm angezeigt.
2. Drücken Sie die Taste MENU, um zum Hauptmenü zurückzukehren.
3. Drücken Sie die Taste EXIT, um das Menü zu verlassen.

CADTV Manual Tuning Frequency 490000 Symbol(Ks/s) 6875 QAM Type QAM16 NO SIGNAL Bad Normal Good

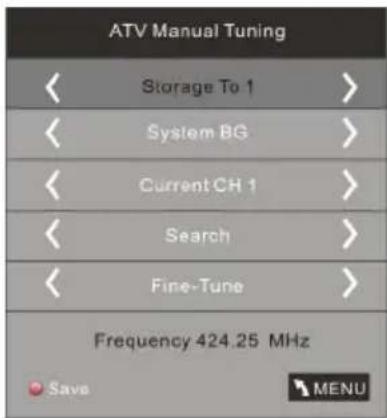

3) ATV Manuelle Suche:

Stellen Sie das Tonsystem zur Suche nach Analogkanälen ein, dann nehmen Sie die Feinabstimmung vor und speichem Sie den gewählten Kanal.

ATV Manual Tuning < Storage To 1 > < System BG > < Current CH 1 > < Search > < Fine-Tune > Frequency 424.25 MHz Save MENU

BITTE BEACHTEN SIE:

Drücken Sie die rote Videotexttaste zum Speichern eines manuell gesuchten Kanals.

4). Kanal bearbeiten:

Sie können Kanäle löschen, umbenennen, verschieben, überspringen und als Favoriten einstellen.

Löschen

Drücken Sie die rote Taste zum Löschen eines Kanals.

Umbenennen

Sie können nur ATV-Kanäle umbenennen.

Navigieren Sie zu dem gewünschten Kanal und drücken Sie die grüne Taste, um den Kanal umzubenennen.

Drücken Sie ▼▲ zur Auswahl der Schriftzeichen. Drücken Sie ◀▶, um zu navigieren.

Drücken Sie MENU, um die Bearbeitung zu beenden und drücken Sie EXIT, um das Menü zu verlassen.

Bitte beachten Sie: ATV-Kanäle können bis zu 5 Schriftzeichen haben, DTV-Kanäle bis zu 25 Schriftzeichen.

Verschieben

Mit den Navigationstasten wählen Sie den zu verschiebenden Kanal, dann drücken Sie die gelbe Taste. Mit den Navigationstasten verschieben Sie den Kanal, mit OK bestätigen Sie.

Überspringen

Drücken Sie ▼▲ zur Auswahl des Kanals und drücken Sie die blaue Taste, um diesen Kanal zu überspringen. Rechts vom Kanal wird

angezeigt. Zur Anzeige des übersprungenen Kanals drücken Sie zunächst wieder die blaue Taste, um die Funktion aufzuheben.

Das Symbol erlischt.

Favoriten

Drücken Sie ▼▲ zur Auswahl des Kanals und drücken Sie FAV, damit wird rechts vom Kanal das Symbol angezeigt. Zur Auswahl eines Favoritenkanals drücken Sie FAV. Zum Löschen des Kanals in der Favoritenliste drücken Sie FAV, damit erlischt das

Symbol

Drücken Sie FAV zum Aufrufen Ihrer Favoritenkanäle.

5) CI-Informationen (optional)

In diesem Menü zeigen Sie die Informationen auf Ihrer CI-Karte an.

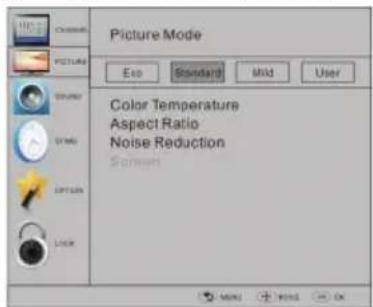

2. BILDMENÜ

Das zweite Menü ist das Bildmenü (PICTURE). Hier stellen Sie Kontrast, Helligkeit usw. ein.

Mit OK bestätigen Sie Ihre Einstellung.

Picture Mode Eco Standard Mild User Color Temperature Aspect Ratio Noise Reduction Screen DOWN FREE OK

Picture Mode Standard < Contrast 50 > Brightness 50 Color 50 Sharpness 75 Tint 50 MENU

Color Temperature Medium < Red 50 > Green 50 Blue 50 MENU

BITTE BEACHTEN SIE:

1). Tint (Hautfarbe) haben Sie nur für das NTSC-System.
2). Ihnen stehen vier Farbtemperaturen (Color Temperature) zur Verfügung: medium (mittel), warm, cool (kühl) und User (benutzerdefiniert).

3). Screen (Bildschirm) steht Ihnen nur im PC-Modus zur Verfügung, hier stellen Sie die horizontal und vertikale Position, Größe und Phase ein.

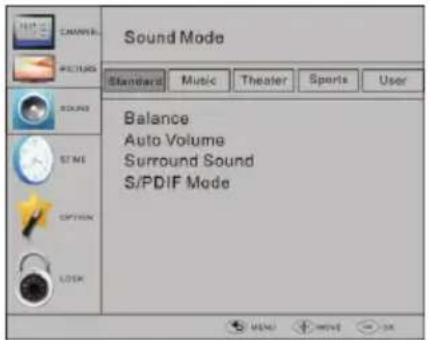

3. KLANGMENÜ

Das dritte Menü ist das Klangmenü (SOUND).

Hier stellen Sie die Klangeffekte wie Höhen, Bässe, Balance usw. ein.

Drücken Sie ▼ Zu Navigation und OK zur Einstellung.

Auto Volume (automatische Lautstärkeregelung) steht Ihnen nur zur Verfügung, wenn die Lautstärke des Eingangssignals zu hoch oder das Signal verzerrt ist.

4. ZEITMENÜ

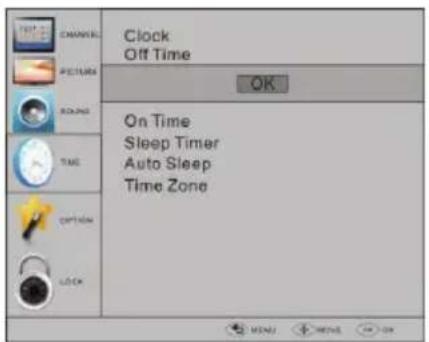

Das vierte Menü ist das Zeitmenü (TIME). Hier stellen Sie Uhrzeit, Ein- und Ausschaltzeit, Sleepimer usw. ein. Drücken Sie ◀▶ zur Navigation und OK zur Einstellung.

CHANNEL ON OFF Time OK On Time Sleep Timer Auto Sleep Time Zone MENU MOVE OK

BITTE BEACHTEN SIE:

Der Fernseher schaltet sich automatisch aus, wenn für 15 Minuten kein Signal anliegt, sofern Auto Sleep aktiviert ist. Die Uhrzeit kann über den DTV-Kanal automatisch eingestellt werden.

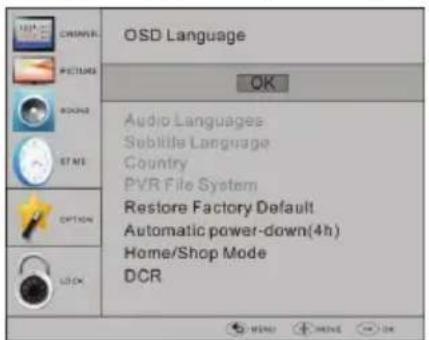

5. OPTIONSMENÜ

Das fünfte Menü ist das Optionsmenü (OPTION). Hier stellen Sie die Menüsprache, Audio- und Untertitelsprache usw. ein.

OSD Language OK Audio Languages Subtitle Language Country PVR File System Restore Factory Default Automatic power-down(4h) Home/Shop Mode DCR

1. Wenn nach 4 Stunden nach dem Einschalten an dem TV Gerät keine Änderungen vorgenommen wurden, d.h. es wurde kein Kanal gewechselt oder keine Lautstärke geregelt, startet das Gerät die automatische Abschaltsequenz.

Ein Pop-Up Fenster erscheint auf dem Bildschirm.

Nach 150 Sekunden schaltet das Femsehgerät automatisch in den Bereitschaftsmodus um. Um das automatische Abschalten zu verhindern, drücken Sie irgendeine Taste auf der Fernbedienung.

1. Um das automatische Abschalten zu widerrufen, wählen Sie automatisches Abschalten (4h) im Optionsmenü aus und drücken Sie Die OK Taste. Eine Pop-Up Nachricht erscheint „Are you sure you want to enable automatic powerdown?“

Drücken Sie auf die rechte Pfeiltaste und wählen Sie NO aus.

Der TV Bildschirm kehrt zum Optionsmenü zurück und die Option automatisches Abschalten (4h) wird angezeigt.

Automatic power-down(4H) OFF

Um zum automatischen Abschalten nach 4 Stunden zurück zu kehren, wiederholen Sie den oben beschriebenen Vorgang, nur dass Sie die linke Pfeiltaste drücken, um YES auszuwählen.

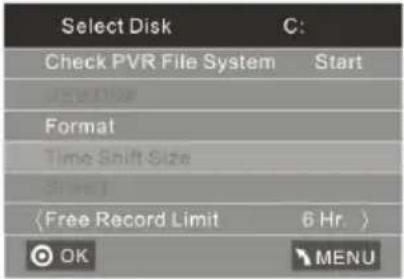

Im Menü PVR File System stellen Sie das USB-Laufwerk für die PVR-Aufnahme ein.

Select Disk C: Check PVR File System Start Format Time Shift Size (Free Record Limit 6 Hr. ) OK MENU

BITTE BEACHTEN SIE:

Mit Restore Factory Default (Rückstellung zu den Werkseinstellungen) werden alle Kanäle und das Passwort gelöscht.

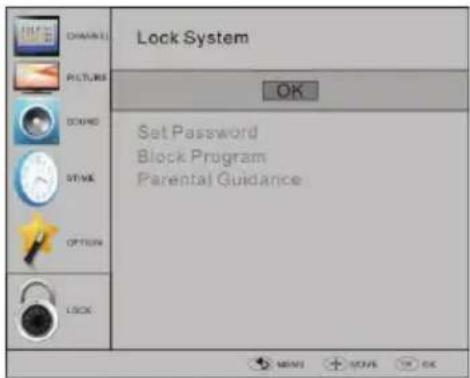

6. SPERRMENÜ

Das sechste Menü ist das Sperrmenü (LOCK). Hier sperren Sie das System, stellen Sie das Passwort ein, blockieren Sie Programme und stellen Sie die Kindersicherung ein. Nach Aktivierung der Sperre können Sie den Kanal nicht mehr einstellen.

Das Standardpasswort lautet 0000. Sollten Sie Ihr Passwort einmal vergessen, so benutzen Sie das Superpasswort 9443.

Block Program (Kanal blockieren): Drücken Sie ▼▲ zur Auswahl des Kanal, dann drücken Sie die grüne Taste zur Blockierung. Zum

Entsperren rufen Sie das Hauptmenü auf, geben Sie das Passwort ein und dann drücken Sie die grüne Taste erneut.

Parental Guidance (Kindersicherung): Drücken Sie ◀▶ zur Auswahl der Bewertungsstufe.

7. EPG-Menü (Elektronische Programmzeitschrift)

Das EPG-Menü dient der Anzeige der Programmvorschau für DTV- und Radiokanäle des Tages.

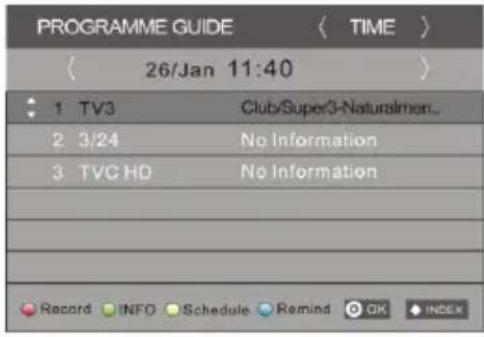

Zum Aufrufen des EPG-Menüs drücken Sie EPG:

PROGRAMME GUIDE TIME ( 26/Jan 11:40 ) 1 TV3 Club/Super3-Naturalmon.. 2 3/24 No Information 3 TVC HD No Information Record INFO Schedule Remind OK INDEX

1. INFO

Mit wählen Sie den Kanal, Drücken Sie INFO, um die Programminformationen zu markieren.

2 Planung

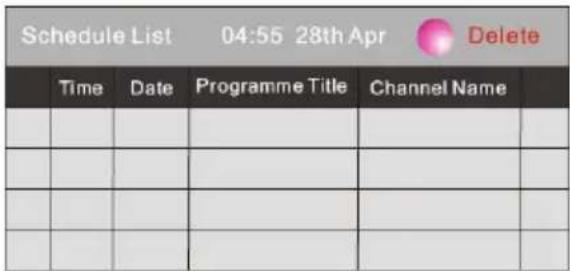

Drücken Sie die gelbe Taste, um die Planungsliste (Schedule) anzuzeigen, drücken Sie ▼▲ zur Auswahl der Liste und drücken Sie die rote Taste ● zum Löschen der Planungsliste.

Schedule List 04:55 28th Apr Delete Time Date Programme Title Channel Name / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

3. Aufnahme

Drücken Sie die rote Taste, um die Aufnahme des Programms einzustellen.

4. Erinnerung

Drücken Sie die blaue Taste und stellen Sie eine Erinnerungszeit ein. Der Fernseher schaltet dann automatisch auf das gewählte Programm um.

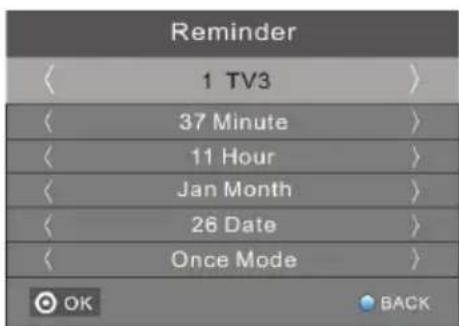

Reminder < 1 TV3 > < 37 Minute > < 11 Hour > < Jan Month > < 26 Date > < Once Mode > OK BACK

8. PVR-Funktion

1. Vorbereitung der Aufnahme

Rufen Sie im Optionsmenü PVR File System auf, hier wählen Sie „Check PVR File System“. Drücken Sie OK, bis „Checking“ zu „Success“ umschaltet.

Bitte beachten Sie: Überprüfen Sie den Punkt „Speed“ (Geschwindigkeit). Bei Einstellung auf „HD Support“ steht Ihnen das USB-Speichermedium für Timeshift und Aufnahme zur Verfügung. Anderenfalls formatieren Sie bitte das Gerät. „Free Record Limit“ ist standardgemäß auf 6 Stunden eingestellt, sofern die Speicherkapazität ausreichend ist. Anderenfalls ist die Aufnahmezeit kürzer. Während der Überprüfung gemäß „Check PVR File System“ drücken Sie bitte keine weiteren Tasten.

Die Eingaben müssen im TV PVR System vorgenommen werden. Es kann nur auf demselben Fernsehgerät abgespielt werden und nicht auf irgendeinem anderen Gerät (Computer, DVD, usw.), das nicht mit dem .TS Datei Format kompatibel ist.

Bitte beachten Sie, dass Sie das Fernsehgerät zur Aufzeichnung auffordert, das angeschlossenen USB Gerät zu formatieren, um die Aufzeichnung abzuspeichern.

WARNUNG WENN SIE FORMATIEREN; GEHEN DIE DATEIEN UND INFORMATIONEN, DIE AUF DEM EXTERNEN USB GERÄT GESPEICHERT SIND, VERLOREN.

AUF DEM GERÄT SPEICHERN.

Das USB Dateisystem begrenzt die Größe der Speichergröße.

Dateisystem NTFS bis zu 2TB

FAT32 mit bis zu 192GB

FAT16 mit bis zu 2GB

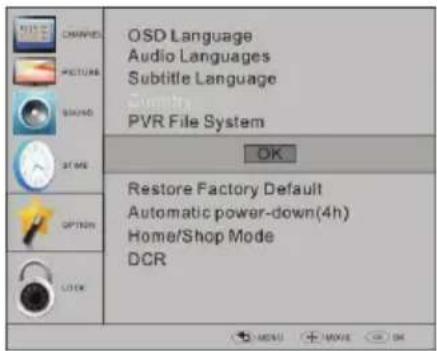

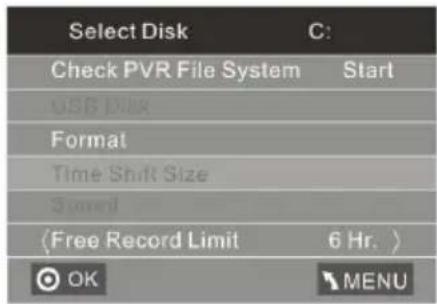

Rufen Sie das PVR Datei System wie unten beschrieben vom Optionsmenü aus auf.

OSD Language Audio Languages Subtitle Language Subtitle PVR File System OK Restore Factory Default Automatic power-down(4h) Home/Shop Mode DCR

Select Disk C: Check PVR File System Start USB Disk Format Time Shift Size Sound (Free Record Limit 6 Hr. ) OK MENU

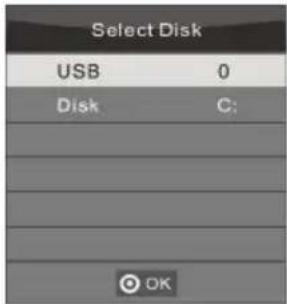

Select Disk (Laufwerk wählen): Wählen Sie das Laufwerk zur Aufnahme.

Check PVR File System (PVR-Dateisystem überprüfen): Vergewissern Sie sich, dass das PVR-Dateisystem für das

USB-Speichermedium eingestellt ist.

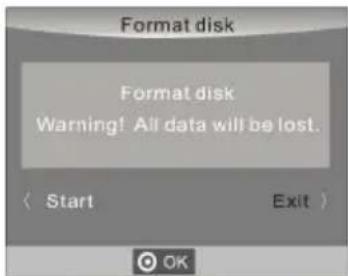

Format:

(Wir empfehlen, das Gerät mit „High Speed FS“ zu formatieren, wodurch sich die Aufnahme beschleunigt.)

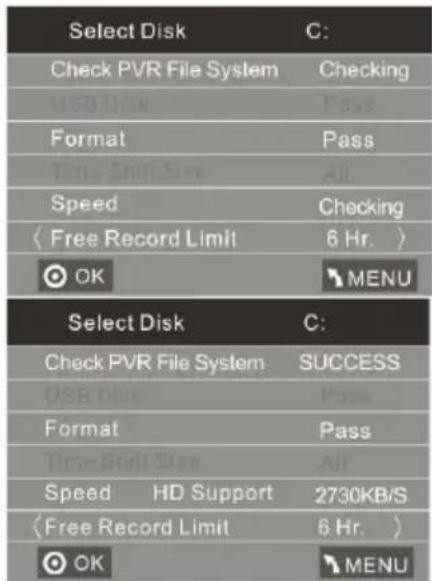

Nach Beendigung der Formatierung erhalten Sie nachstehendes Menü:

Select Disk C: Check PVR File System Checking USB Disk Pass Format Pass Tuning Shift Size All Speed Checking 〈 Free Record Limit 6 Hr. 〉 OK MENU Select Disk C: Check PVR File System SUCCESS USB Disk Pass Format Pass Time Shift Size All Speed HD Support 2730KB/S 〈 Free Record Limit 6 Hr. 〉 OK MENU

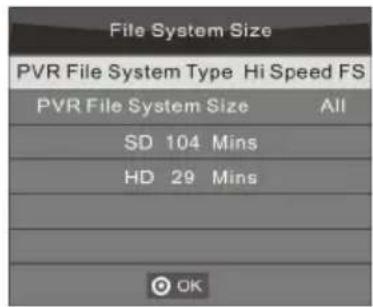

Bei Auswahl von „Hi Speed FS“ können Sie die Timeshiftgröße einstellen:

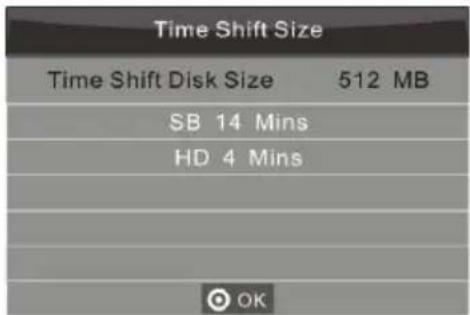

Time Shift Size Time Shift Disk Size 512 MB SB 14 Mins HD 4 Mins OK

2. Programm aufzeichnen

Während der DTV-Wiedergabe wählen Sie den gewünschten Kanal, dann drücken Sie „Record“ zur Anzeige des Aufnahmemenüs. drücken Sie ERNEUT „Record“, DAS Aufnahmemenü Erlischt und „REC“ wird oben links im Bild angezeigt. Das Symbol erlischt, nachdem Sie die Stopptaste drücken.

3. Aufnahme wiedergeben

Das auf dem „USB“ aufgezeichnete Programm wird im Ordner „MSTPVR“ auf dem Gerät gespeichert.

1. Die USB Speichergröße kann zwischen 128MB und 500GB liegen, aber für den praktischen Gebrauch wird eine Größe von 2GB bis 500GB empfohlen.
2. Videos erscheinen gepixelt, wenn die Video Bitrate zu gering ist. Dies kann verursacht werden, wenn ein USB Verlängerungskabel verwendet wird, anstatt den USB Anschluss direkt am Fernsehgerät anzuschließen.
3. Nicht alle USB Geräte sind kompatibel.

Im folgenden finden Sie eine Liste der empfohlenen USB Festplatten.

Modelle die nicht unten aufgelistet sind, können kompatibel sein, aber es wird keine Garantie für deren Funktion übernommen.

Die USB Unterstützungsliste ist dieselbe wie die Zeitversatzfunktion; weitere Informationen finden Sie auf den folgenden Seiten.

9. Timeshiftfunktion

1. Vorbereitung der Aufnahme

Mit diesem Fernseher können Sie das aktuelle Programm unterbrechen und auf einen USB-Speichermedium aufzeichnen, dann ab der Unterbrechung weiter sehen.

BITTE BEACHTEN SIE:

- Das USB 2.0 Speichermedium muss formatiert sein. Erstellen Sie vor der Formatierung Sicherheitskopien, da alle Daten gelöscht werden.

USB-Laufwerk formatieren

Wählen Sie die Formatierung des USB-Speichermediums und ordnen Sie den Speicherplatz für die Timeshiftfunktion zu.

BITTE BEACHTEN SIE:

• Die Formatierung dauert etwa 2 Minuten. Schalten Sie das Gerät während dieses Zeitraums nicht aus und trennen Sie das
USB-Speichermedium nicht ab.
- Während der Formatierung wird für das USB-Speichermedium ein Geschwindigkeitstest durchgeführt. Schlägt dieser fehl, so kann das
USB-Speichermedium nicht für die Timeshiftfunktion benutzt werden.

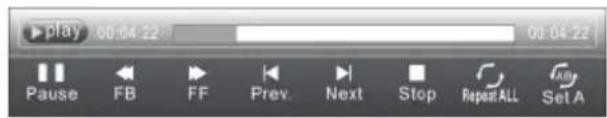

Unterbrochenes DTV-Programm auf USB-Speichermedium aufzeichnen

1. Im DTV-Modus schließen Sie das USB-Speichermedium am USB-Port auf der Seite des Fernsehers an.

2. Drücken Sie PAUSE (29), um die Timeshiftfunktion zu starten. Das Fernsehprogramm wird unterbrochen. Das Timeshiftmenü wird angezeigt und die Aufnahme beginnt.

3. Drücken Sie STOPP (28), um die Timeshiftfunktion und die Aufnahme zu beenden.

14 15 16 17 18 19 20 21 REPEAT INDEX PAGE STOP REV SWD PREV NEXT SETUP STLE SEARCH 10+ PROGRAM A-B ANGLES CUST D.CALL 22 23 24 25 26 27 28 29

• Ziehen Sie das USB-Speichermedium während der aktivierten Timeshiftfunktion nicht ab.
  • 4 GB Speicher puffern ca. 140 Minuten.

Limitierungen der Timeshiftfunktion:

1. Bei aktivierter Timeshiftfunktion stehen Ihnen nur WIEDERGABE/PAUSE/STOPP/VORLAUF/RÜCKLAUF/VOL+/VOL-/MUTE sowie einige allgemeine Funktionstasten (ENTER/EXIT/Navigation) zur Verfügung.
2. Die Videowiedergabe ist nicht gleichmäßig und kann springen, falls die USB-Aufnahmegeschwindigkeit nicht den Mindestanforderungen entspricht.
3. Ziehen Sie das USB-Speichermedium nicht ab, schalten Sie das Gerät während der Timeshiftfunktion nicht aus. Bei Verlust des Signals schaltet sich das Gerät aus.
4. Ändern Sie während der Timeshiftfunktion nicht die Signalquelle.
5. Schalten Sie nicht schnell zwischen WIEDERGABE/PAUSE/VORLAUF/RÜCKLAUF um.
6. Das Video kann verpixeln, falls die Bitrate zu niedrig eingestellt ist.
7. Nicht alle USB-Speichermedien sind kompatibel. Das USB-Laufwerk sollte wenigstens < 500 mA haben.

Nachstehend Liste mit empfohlenen USB-Laufwerken. Nicht aufgeführte Modelle sind möglicherweise kompatibel, das ist jedoch nicht garantiert.

• SanDisk Extreme® Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75
• SanDisk Extreme® Contour™ USB Flash Drive -16GB SDCZ8-016G-A75
• Kingston DataTraveler 410 USB 2.0 Flash Drive - 8GB DT410/8GB
• Kingston DataTraveler 410 USB 2.0 Flash Drive -16GB DT410/16GB
  • OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
  • OCZ Technology ATV USB 2.0 Flash Drive - 8GB OCZUSBATV-8GB
  • OCZ Technology Rally2 USB 2.0 Flash Drive - 8GB OCZUSBR2DC-8GB
  • SAMSUNG-HM500JI-500G
• Diese Funktion haben Sie nicht für alle digitalen Fernsehprogramme, wie verschlüsselte oder reine Audiokanäle.

10. USB-Player

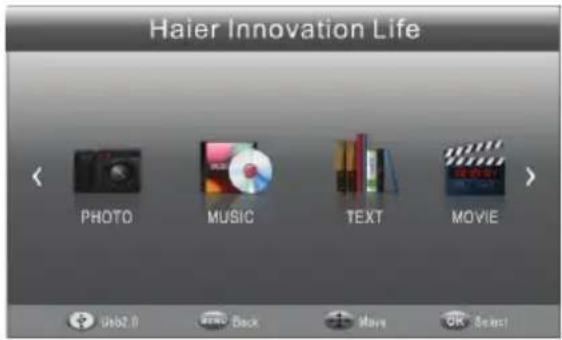

Drücken Sie die Quellentaste und wählen Sie in der Liste der Quellengeräte USB, dann drücken Sie OK, um das USB-Menü aufzurufen.

Haier Innovation Life PHOTO MUSIC TEXT MOVIE USB2.0 Back Maps OK Select

Ein USB-Speichermedium muss angeschlossen sein. Wählen Sie zwischen Foto, Musik, Movie und Text. Drücken Sie ◀ zu Auswahl, dann drücken Sie OK.

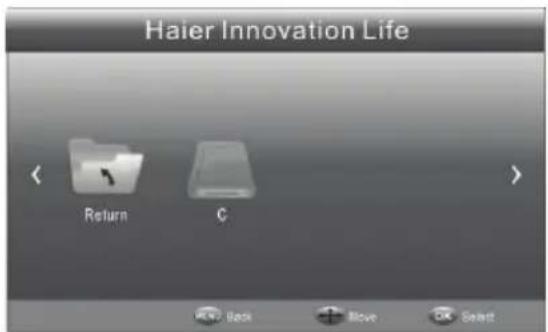

Haier Innovation Life < Return C > Back Move Select

Drücken Sie ◀▶ zur Auswahl des Laufwerks, dann drücken Sie OK zur Anzeige der Mediendateien und Ordner. Mit Return kehren Sie zur Medienauswahl zurück.

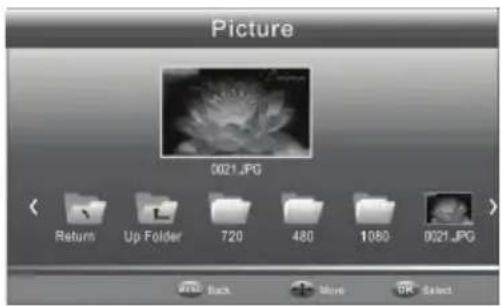

Picture 0021.JPG < Return Up Folder 720 480 1080 0021.JPG > Back More OR Select

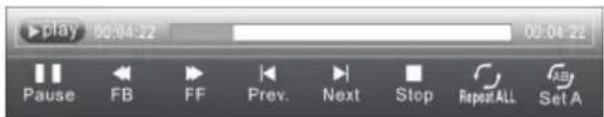

Mit ◀▶ oder ▼▲ wählen Sie die Datei, das Vorschaufenster wird angezeigt. Drücken Sie ▶ zur Wiedergabe als Vollbild. Während der Wiedergabe (Foto, Musik, Movie oder Text) drücken Sie OK oder INFO zur Anzeige der Leister mit den Steuerungssymbolen.

Drücken Sie zur Auswahl der Funktion und OK zur Bestätigung.

Drücken Sie ▼ oder EXIT, um die Leiste auszublenden.

BITTE BEACHTEN SIE:

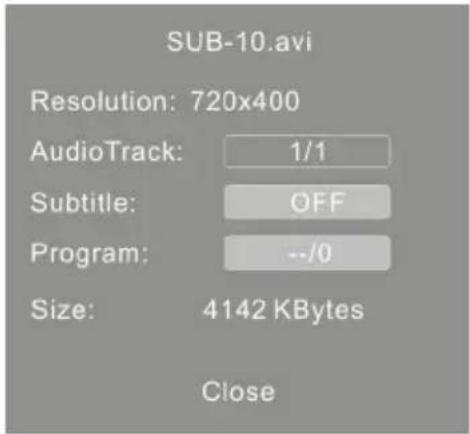

Sie können den Audiotrack oder das Programm während der Videowiedergabe einstellen. Mit Info und OK zeigen Sie das Infomenü an.

SUB-10.avi Resolution: 720x400 AudioTrack: 1/1 Subtitle: OFF Program: --/0 Size: 4142 KBytes Close

USB Wiedergabe wird unterstützt für folgende Bildformate :

-JPEG (JPEG Format, Dateien mit der Endung ".jpg")

-BMP (Dateien mit der Endung ".bmp")

-PNG (Dateien mit der Endung ".png")

USB Wiedergabe wird unterstützt für folgende Audioformate:

-MP3 (Dateien mit der Endung ".mp3")

-WAV (Dateien mit der Endung ".wav")

USB Wiedergabe wird unterstützt für folgende Textformate:

-TXT (Dateien mit der Endung ".txt")

USB Wiedergabe wird unterstützt für folgende Videoformate:

-AVI (Dateien mit der Endung ".avi")

- TS (MPEG2 & H.264)

05 Störungserkennung

Problem Überprüfen
Bild		Ton
	verschneit		gestört	Antennenposition, Ausrichtung oder Anschluss
	Schatten normaler Ton			Antennenposition, Ausrichtung oder Anschluss
	Störungen		gestört	elektronische Geräte, Fahrzeug/Motorrad, Neonlicht
	normales Bild		stummgeschaltet	Lautstärke (stummgeschaltet oder Audioanschlüsse nicht korrekt)
	kein Bild		stummgeschaltet	Kein Netzanschluss, Gerät ausgeschaltet, Kontrast und Helligkeit/Lautstärke einstellen. Drücken Sie STANDBY auf der Fernbedienung.
	keine Farbe normaler T			Farbe einstellen
	Bild verschwindet norm		leise	Kanal neu einstellen
	keine Farbe		gestört TV-System
	Sie sehen einen schwarzen Balken oben und unten.		normaler Ton Ansicht	auf Zoomen ändern

Spezifikationen

Farbsystem PAL-B/G, I,	D/KSECAM- B/G, D/K L, L'
Tonsystem B/G, DK, I, L,	L'
Videoeingänge	SCART, YPbPr, AV,VGA, HDMI, USB.
Y/Pb/Pr	480i/p, 576i/p, 720p, 1080i, 1080p
HDMI	480i/p, 576i/p, 720p, 1080i, 1080p
Spannungsversorgung	100-240V~50/60Hz30W(19")	100-240V~50/60Hz38W(22")	100-240V~50/60Hz40W(24")	100-240V~50/60Hz55W(26")
Stromverbrauch imModus Standby	<0.5W
Audioausgang	2 x 3W
Umweltbedingungen	Betriebstemperatur: +5°C - +35°CBetriebsluftfeuchtigkeit: 20% - 80%Lagertemperatur: -15°C - +45°CLagerluftfeuchtigkeit: 5% - 90%
Zubehör Bedienungsanleitung	FernbedienungBatterien (x2)Schnellanleitung

*Einige der Spezifikationen nur als Referenz.
Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.
Änderung von Design und Spezifikationen vorbehalten.

Scart-Ausgang:

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.
2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.
3. Andere Quellen haben kein Scart-Ausgangssignal.

Haier

Haier

4. Reminder (Rappel)

• SAMSUNG-HM500JI-500G

WAARSCHUWINGEN EN VOORZICHTIGHEID

Waarschuwing

Voorzichtigheid

Warning

7. EPG-MENU (electronische programmagids)
