GEBRUIKSAANWIJZING BRM 51 BSA Grizzly

Lees voor de inbedrijfstelling deze bedieningshandleiding aandachtig door. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat)iedge gebruiker te allen tijde kan beschikken over de informatie.

Inhoud

Gebruiksdoeleinde 57

Pictogrammen/Symbolen 58

Symbolen op het apparaat. 58

Symbolen in de gebruiksaanwijzing..59

Veiligheidsinstructies. 59

Algemene beschrijving 62

Beschrijving van de werk ing 62

Overzicht 62

Beschermingsinrichtingen 62

Omvang van de levering 63

Ingebruikname 63

Hoofdligger van de handgreep monteren 63

Grasvangmand monteren/ledigen ....63

Starterkabel monteren 64

Motorolie ingieten en oliepeil contro- leren 64

Benzine ingieten 64

Snoeihoogte instellen. 65

Bediening 65

Motor starten en stoppen 65

Maaien 66

Werkinstructies 66

Reiniging en onderhoud 66

Reiniging en algemene onderhoudswerkzaamheden. 67

Luchtfilteruitwisselen 67

Bougie wisselen / instellen 67

Motorolie verversen 68

Bowdenkabel instellen 68

Mes slijpen/uitwisselen 68

Opslag tijdens langere bedrijfsonderbrekingen 69

Afvalverwijdering/milieubescherming 69

Garantie 70

Reserveonderdelen 70

Onderhoudsintervallen 72

Tabel Onderhoudsintervallen 72

Foutopsoring 73

Vertaling van de originele CE-conformiteitsverklaring. 124

Explosietekening 126

Het apparaat is uitsluitend voor het maaien van gazon- en grayscalen tot 1500m^2 thus bestemd.

Dit apparaat is nicht geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

ledere andere toepassing, die in denen handleiding nicht uitdrukkelijk toegestaan worden, kan tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker vormen.

Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen en ook personen, die met deze handleiding Niet vertrouwd zijn, mogen het apparaat Niet gebruiken.

De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere Personen of hun eigendom.

De fabrikant is nicht aansprakelijk voor schade die door onreglementair gebruik of verkeerde bediening werden veroorzaakt.

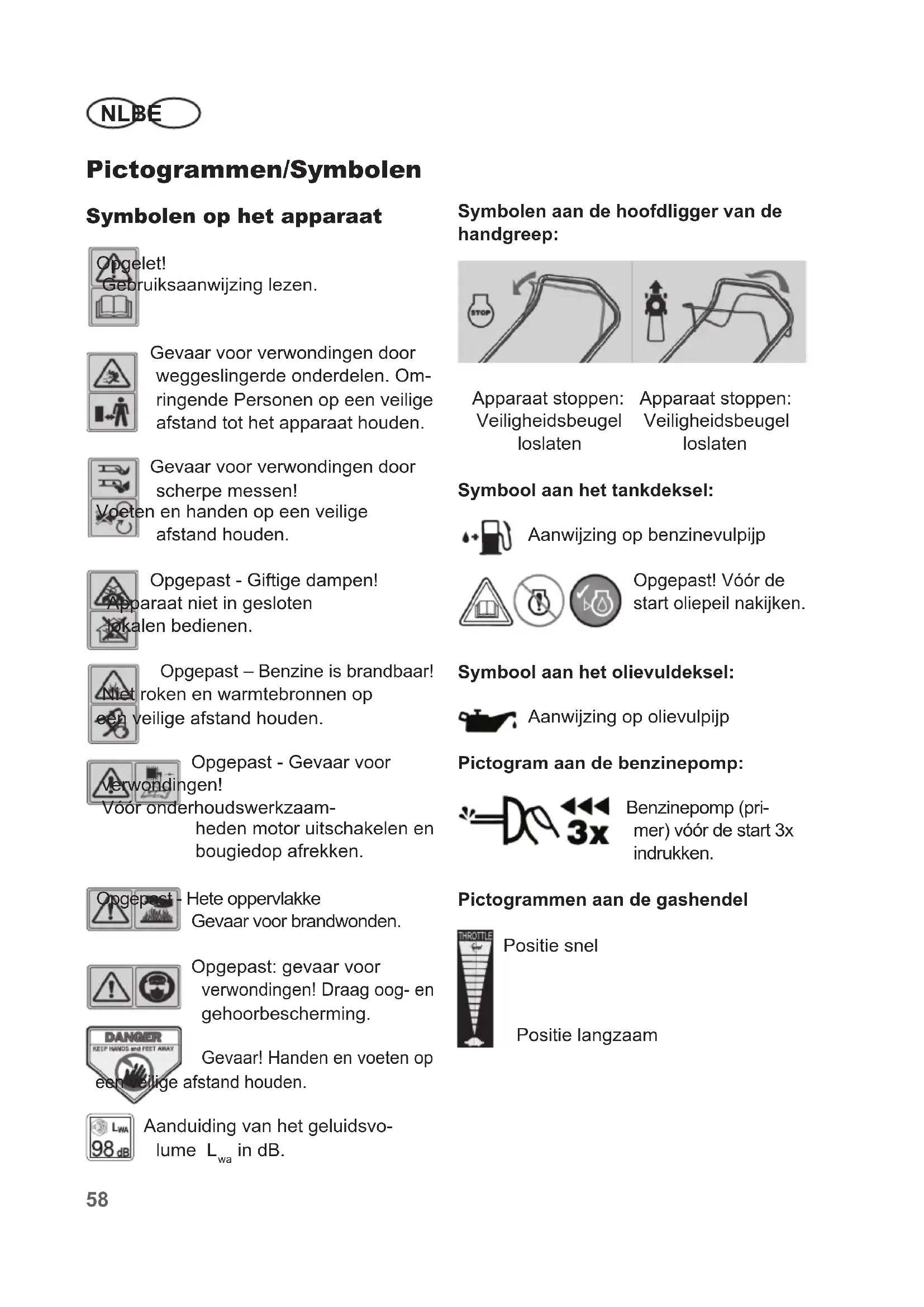

Pictogrammen/Symbolen

Symbolen op het apparatusat

Gebruiksaanwijzing lezen.

Gevaar voor verwondingen door weggeslingerde onderdelen. Om-ringende Personen op een veilige afstand tot het apparatusaat honden.

Gevaar voor verwondingen door scherpe messen! en handen op een veilige afstand houden.

Opgepast - Benzine is brandbaar!
roken en warmtebronnen op
veilige afstand houden.

Opgepast - Gevaar voor gen!

Voor onderhoudswerkzaam-heden motor uitschakelen en bougiedop afrekken.

Hete oppervlakke
Gevaar voor brandwonden.

Opgepast: gevaar voor verwondingen! Draag oog- en gehoorbescherming.

Gevaar! Handen en voeten op stand honden.

Aanduiding van het geluidsvolumel L_wa in dB.

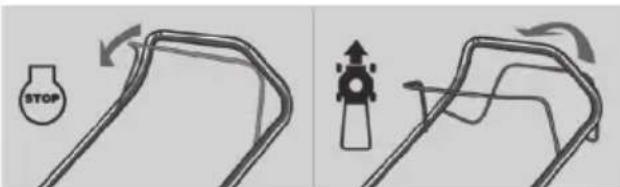

Symbolen aan de hoofdligger van de handgreep:

Apparaat stoppen: Veiligheidsbeugel loslaten

Apparaat stoppen: Veiligheidsbeugel loslaten

Symbool aan het tankdeksel:

Aanwijzing op benzinevulpijp

Opgepast! Vór de start oliepeil nakijken.

Symbool aan het olievuldeksel:

Aanwijzing op olievulpijp

Pictogram aan de benzinepomp:

Benzinepomp (primer) Voor de start 3x indrukken.

Pictogrammen aan de gashendel

Positie snel

Positie langzaam

Symbolen in de gebruiksaanwijzing

Gevaarsymbol met informatie over depreventie van personenof zaakschade.

Gebodsteken (inplaats van het uitroepingsteken worden het gebod toegelicht) met informatie over depreventie van schade.

Aanduidingsteken met informatie over hoe u het apparaat better kunt gebruiken.

Veiligheidsinstructies

Deze paragraf behandelt de essentièle veiligheidsvoorschriften bij het werk met het apparaat.

WAARSCHUWING! Lees alle凭证inglesinstucties en aanwijzingen. Verzuim bij de naleving van de凭证ingsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingenveroorzaken.

Aanwijzingen:

• Dit apparaat dient nicht om door personen (kinderen inbegrepen) met beperkte fysieke, motorieke of psychische capaciteiten of met een tekort aan ervaring en/of kennis gebrukt te worden; tenzij zich van een voor deeiligheid instaande persoon onder toezicht staan of tenzij zich van deze LASTe instructies krijgen, hoe het apparaat te gebruiken is.

• Kinderen dieren onder toezicht te staan om te vrijwaren dat ze Niet met het apparaat spelen.

Lees de gebruiksaanwijzing zorgvul-dig.Maak u met de instelbare onder-delen en met het correcte gebruik van het apparatusat vertrouwd.
- Laat nooit toe, kinderen of andere personen, die de gebruiksaanwijzing nicht kennen, het apparaat te gebruiken. Lokale bepalingen+kunnen de minimumleeftijd van de gebruiker vastleggen.
Maai nooit verwijl er Personen, in het bijzonder kinderen, of deren zich in de nabijheid bevinden. Bij verstrooing kunt u de controle over het apparatus verliezen.
- De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere Personen of hun eigendom.
- Houd rekening met geluidsoverlast enplaatselijke verordenen.

Voorbereidende maatregelen:

Tijdens het maaien dient er altijd vast schoeisel en dienen er altijd lange broeken gedragen te worden. Maai Niet op blote voeten of in lichte sandalen. Loszittende kledij, sieraden of langhaar hunnen door bewegende onderdelen vastgegrepen worden. Het dragen van geschikte kledij doet het risico voor verwondingen afnemen.

• Controller het terrein, waarop het apparaat gezruikt worden, en verwijder alle voorwerpen (bijvoorbeeld stenen, stokken, draden), die vastgegrepen en weggeslingerd+kunnen worden.

• Waarschuwing: benzine is in hogemate ontbrandhaar. Vuur of ontploffingen können tot ernstige brandwondenleiden:

• Bewaar benzine uitsluitend in de waarvoor voorziene reservoirs.
  Tank uitsluitend in de open lucht en

rook nicht terwijl u benzine ingiet.

• Benzine dient voor de start van de motor ingegoten te worden. Terwijl de motor draait of bij een heet apparaat mag de tankdop Niet geopend of benzine bijgevuld worden.
• Indien er benzine overgelopen is, mag er geen poging ondernomen worden, de motor te starten. Inplaats waarvan dient het apparaat van het door benzine bevuiDE oppervlak gereinigd te worden. Ledere ontstekingspoging dient vermedente worden totdat benzinedampen verdampt zich.

• Omwille van de veiligheid dieren benzinetank- en andere tankdoppen bij beschadiging uitgewisseld te worden.

• verrang defecte geluiddempers.
  Voor het gebruik dient er alkijd een visuèle controle doorgevoerd te worden, of het snoeigereedschap, de bevestigingsbauten en de complete snoei-eenheid versleten of beschadigd is/zijn. Om een onbalans te vermijden, mag/mogen versleten of beschadigd gereedschap en bouten slechts peraar uitgewisseld worden.

• Wees voorzichtig bij apparaten met verschillend snoeigereedschap omdat de beweging van een mes tot rotatie van de overige messen kan leiden.
• Gebruik uitsluitend reserveonderdelen en aan slijtage onderhevige toebehoren, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen kan tot verwondeningen leiden en heeft een onmiddelijk verlies van de garantieclaim tot gevolg.

Hantering:

• Laat de verbrandingsmotor nicht draaien in gesloten lokalen, waar er zich gevaarlijk koolmonoxide kan ophopen.
  Maai uitsluitend bij daglicht of bij een goede kunstmatige verlichting. Een onverlicht werkterrein kan tot ongevallen leiden.
  Vermijd zo möglichk het gebruik van het apparaat bij nat grayscale.

• Let altijd op een veilige stand, in het bijzonder op hellingen. Daardoor kut u het apparaat in onverwachtete situatuies beter controeren.

• Werk.altijd dwars op de helling, nooit op-of neerwaarts.

• Wees uiterst voorzichtig als u de rijdrichting op de helling wijzigt.

• Maai Niet op overdreven steile hellingen (max. 10^ ).

• Beweeg het apparaat slechts stapvoets voort.

• Wees uiterst voorzichtig wanner u het apparaat omkeert of het maar u toe trekt.
• Houd het snoeigereedschap stil wanner het apparaat gekanteld moet worden, voor het transport op andere vlakten dan gras en wanner het apparaat van de te maaien vlakte weg of in de richting van de te maaien oppervlakte voortbewogen worden.
• Gebruik nooit het apparaat met beschadigde beschemmingsinrichtingen of beschemroosters of zonder aangebouwde beschemmingsinrichtingen, bijvoorbeeld stoobbescherming en/of grasvanginrichtingen. Daardoor wordt ervoor gezorgd dat de veiligheid van het apparaat gehandhaafd blijft.
• Wijzig de regelaarinstelling van de motor Niet of draai deze nicht dol. U zou het apparaat+kennen beschaden.

Voordat u de motor start, ontkoppelt u al het snoeigereedschap en alle aanrijvingen.

• Start of activeer de startschakelaar met voorzichtigheid en dit in overeenstemming met de door de fabrikant verstekte instructies. Let op voldoende afstand van de voeten tot het snoeigereedschap. Er bestaat gevaar voor verwondingen.

Bij het starten of aanzetten van de motor mag het apparaat Niet gekanteld worden tenzij het apparaat bij het proceeds opgetild moet worden. In dit geval Kantelt u het apparaat slechts in die mate als absolutnoodzakelijk is en tilt u enkel de van de gebruiker afgewende zichde op.

• Start de motor nicht wanneer u voor het UITwerpkanaal staat.

Schakel de motor op instructie in en enkel wonneer uw voeten zich op een veilige afstand tot het snoeigereedschap bevinden.

• Breng nooit handen of voeten gegen of onder draaiende onderdelen. Neem.altijd een veilige afstand tot de uitwerpopening in acht. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondeningen leiden.

• Het apparaat nooit met een draaiende motor optillen of dragen.

Zet de motor uit, trek de bougiedop af en vergewis u dat alle beweegbare onderdelen stilstaan:

• voordat u blokkeringen lost of verstoppingen in het uitwerpkanaal verhelpt;
• voordat u het apparaat controleert, reinigt of eraan werkt;
• wonneer een vreemd voorwerp geraakt werk. Zoek maar beschadigingen aan het apparaat en voer de

noodzakelijkere reparaties door voordat u herstart en met het apparaat werkt;

• indien het apparaat ongewoon sterk begint te trillen, is een onmiddelijkke controleoodzakelijk.

Zet de motoruit

• wanner u het apparaat verlaat;
• voordat u bijtankt;

Bij het uitlopen van de motor dient de smoorklep gesloten te worden.
Laat het apparaat nooit zonder toe-zicht op de werkplaats anschter.
Werk nicht met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparatus.

Het gebruik van machines voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

Onderhoud en opslag:

Zorg ervoor dat alle moeren, boute en schroeven vast aangedraaid zich en het apparaat zich in een veilige arbeidstoestand bevindt. Tal van ongevallen zich te wijten aan slecht onderhouden apparaten.
- Bewaar het apparaat nooit met benzine in de tank in een gebouw, waar benzinedampen maybekerwijs met open vuur of met vonden in aanraking hunnen komen.
- Laat de motor afkoelen voordat u het apparaat in gesloten lokalen wegzet. Er bestaat brandgevaar.
- Om brandgevaar te vermijden, houdt u motor, uitlaat en de zone rond de brandstoffank vrij van gras, bladeren of vrijkomend vet (olie).
- Controleer regelmatig de grasvang-inrichting op slijtage of verlies van de functionaliteit.
- Vervang versleten of beschadigde onderdelen omwille van de veiligheid.

Vervang defecte geluideddempers.

• Indien de brandstoftank geledigd dient te worden, dient dit in de open lucht te gebeuren.
  Behandel uw apparaat met zorgzaamheid. Houd het gereedschap scherp en netjes om better en veiliger te kunnen werken. Leef de onderhoudsvoorschriften na.
• Tracht Niet, het apparaat zich te repareren, tenzij u hiervoor een opleiding genoten heeft. Al de werkzaamheden, die Niet in deze handleiding vermeld worden, mogenuitsuitend door klantenserviceafdelingen, die door ons gemachtigd werden,uitgevoerd worden.
• Bewaar het apparaat op een drogeplaats en buiten het bereik van kinderen. Machines zijn gevaarlijk als ze door onervaren Personen gebruikt worden.

Algemene beschrivng

De afbeelding van de voornaamste fonctionele onderdelen vindt u op de pagina 2 - 4.

Beschrijving van de werk ing

Het apparaat worden met een 4-takt motor (Briggs & Stratton 625 Series) met een zeer groot prestatievermogen aangedreten. De easy-start-functie, de achterasaandrijving en de mesremmende functie vergemakkelijken de bediening van het apparaat.

Het apparaat is met een hoogwaardige plaatstalen behuizing, een grasvangmand en een opvouwbare handgreephendeluitgerust. Bovendien is het apparaat in 10 trappen in hoogte verstelbaar en heeft hetlichtlopende wielen.

De werkung van de verschillende bedienings-elementen worden hieronder beschreiben.

Overzicht

1 Bovenste hoofdligger van de handgreep

2 Aandrijfbeugel

3 Veiligheidsbeugel

4 Onderste hoofdigger van de handgreep

5 2 Kabelklem
6 Stootbescherming
7 Olietankdop met oliemeetstaaf
8 Tankdeksel
9 Motorafdekking
10 Uitlaatbescherming
11 Bougiedop + Bougie
12 2 voorwielen
13 Benzinepomp (primer)
14 Luchtfilter (niet zichtaar)
15 Luchtfilterafdekking
16 Plaatstalen behuizing
17 2 voorwielen
18 Hefboom voor de instelling van de snoeihoogte
19 Grasvangmand (tweedelig)
20 2 Vastzethefboom ter bevestig ing van de draagbalk
21 Starterkabelgeleiding
22 Startergrep met starterkabel
23 Gashendel

Beschermingsinrichtingen

3 Veiligheidsbeugel

Bij het loslaten van de veilig-

heidsbeugel stopt het apparaat

6 Stootbescherming

beschem de bedieningspersoon gegen weggeslingerde onderdelen en gegen een on-opzettelijke aanraking van demessen wonneer er zonder grasvangmand gemaad worden.

10 Uitlaatbescherming

verhindert dat handen of ont

vlambare materialen met een hete uitlaat in aanraking komen.

Omvang van de levering

Pak het apparaat UIT en controllerer, of de inhoud volledig is:

• Benzinegrasmaaier (reeds gemonteerd)
• ingeklapte hoofdligger van de hand-greep
• Grasvangmand
• 2 Kabelklem
• Montagetoebehoren voor de bevestiging van de hoofdliggers (aan de dwarsbalkopname)
  Bougiedop
• Gebruiksaanwijzing
• Gebruiksaanwijzing Briggs & Stratton

Ingebruikname

Opgepast! Gevaar voor verwondenen door roeterend mes. Voer werkzaamheden aan het apparaat uitsluitend bij een uitgeschakeld en stilstaand mes door.

Neem ook de bijgeleverde gebruiksaanwijzing van Briggs & Stratton in alot.

Voordat u het apparaat start, moet u

• Beschermdoppen afnemen
• de hoofdligger van de handgreep monteren
• eventueel de grasvangmand monteren
• de starterkabel monteren
  motorolie ingieten
• benzine ingieten
  -ventueel de snoeihoogte instellen

Hoofdligger van de handgreep monteren

Opgepast! Let erop dat bij de montage van de hoofdligger van de handgreep de bowdenkabels Niet geplet worden.

1. Verwijder met een schroefsleutel (sleutelwijdte 13) de draagbalkbevestigende schroeven en moeren (24) aan het apparatus.

1. Bevestig de onderste hand-greephendel (4) met de draag-balkbevestigende schroeven en moeren (24).

1. Klap de bovenste handgreepenhel (1)uit (kleine afbeelding) enduw de vastzethefboom (20) in de richting van de draagbalk.

2. Bevestig de bowdenkabels met behulp van de kabelklem (5) aan de hoofdigger.

Opgelet: apparaat nicht zonder volledig aangebrachte grasvangmand of zonder stootbescherming bedieren. Gevaar voor verwondingen!

Vangmand monteren:

1. Stang het stangenmechanisme (25) van de vangmand in het net van de vangmand (26).

2. Stulp de kunststofstrips (27) over het stangenmechanisme van de vangmand.

Grasvangmand aan het apparaat aanbrengen:

1. Til de stootbescherming (6) op.

NLBE

1. Haak de grasvangmand (19) in de waarvoor voorziene ophan-ging (28) aan dechterzijde van het apparaat vast.
2. Til de stootbescherming (6) op en neem de grasvangmand UIT.

Vangmand afnemen/ledigen:

1. Til de stootbescherming (6) op en neem de vangmand (19)uit.
2. Ledig de vangmand (zie hoofdstuk „Afvalverwijdering/milieubescherming") en monteer ze weeer.

Starterkabel monteren

1. Trek de veiligheidsbeugel (3) in de richting van de hoofdligger (1) van de handgreep en houd deze gegen.
2. Trek langzaam de starterkabel aan de startergrep (22) in derichting van de hoofdigger en haak de starterkabel in de starterkabelgeleiding (21) vast.
3. Laat de veiligheidsbeugel (3) los.

Motorolie ingieten en oliepeil controlleren

Zet het apparaat op een effen vloer

1. Draai de olietankdop met meetstaaf (A7) los en giet olie in de tank. De olietank bevat 0,6 I olie. Gebruik olie van eenbekend merk (bijvoorbeeld SAE 30).

2. Om het oliepeil te controleren, veegt u de meetstaaf met een schoon vodje af en brengt u de meetstaaf weeer tot aan de aanslag in de tank aan.

3. Lees na het uittrekken het oliepeil aan de meetstaaf af. Het oliepeil要去 zich in het gemarkeerde veld tussen merkteken "Minimum" en merkteken "Maximum" bevinden.

1. Veeg eventueel gemorste olie af en sluit de olietankdop ( A 7) terug.

Telkens voor het maaien controleert u het oliepeil en vult u bij hetbereiken van het onderste punt van de marketing olie bij.

Benzine ingieten

Waarschuwing! Benzine is ontvlambaar en schadelijk voor gezondheid:

• Benzine in waarvoor voorziene reservoirs bewaren.
  Tanken uitsluitend in de open lucht en nooit bij een draaiende motor of heter machine.
  Tankdeksel voorzichtig openen opdat de overdruk kan afnemen.
• Bij het tanken nicht roken.
• Huidcontact en het inademen van de dampen vermijden.
  Gemorste benzine verwijderen.
• Benzine op een veilige afstand tot vonden, open vlammen en andere ontstekingsbronnen honden.

• Gebruik geen mengsels van benzine met olie.

• Gebruik loodvrijne normale of superbenzine.

• Gebruik uitsluitend zuivere benzine.

Bewaar benzine nicht langer dan een maand lang odomat de kwali-teit van benzine verslechtert.

1. Schroef het tankdeksel (A 8) los en giet benzine tot aan de onderkant van de vulpijp in.
   Giet de tank nicht—helemaal vol opdat de benzine plaats—heeft om uit te zetten.
2. Veeg rond het tankdeksel benzineresten af en sluit het tankdeksel terug.

Snoeihoogte instellen

Het apparatus bezit 10 posities voor de instelling van de snoeihoopte (van 25-75 mm):

1. Trek de hefboom (18) maar bui- ten en versuschuif deze tot in de gewenste positie.
2. Duw de hefboom weeer naar binnen.

De correcte snoeihoogte bedraagt bij een siergazon ongeveer 30 - 45 mm, bij een nuttig gazon ongeveer 40 - 65 mm.

Om voor de eerste keer in het sei-zoen te snoeien, dient een hoge snoeihoogte gekozen te worden.

Bediening

Neem de geluidswering en lokale voorschriften in acht.

Motor starten en stoppen

Waarschuwing! Benzine is ontvlambaar. Start de motor op een afstand van minstens 3 m van deplaats, waar ze ingegoten worden.

Start het apparaat op een vaste,
effen vloer, zo möglichk Niet in hoog
gras. Vergewis u dat het snoeige-

reedschap noch voorwerpen, noch de grond raakt.

Controleer regelmatig benzine en oliepeil (zie „Ingebruikname“) en vul tijdig bij.

Koude start: Zet de gashendel (23) in positie

1. Bij de koude start drukt u 3 x op de benzinepomp (13) (Primer) (kleine afbeelding).
2. Trek de veiligheidsbeugel (3) in de richting van de hoofdligger van de handgreep en houd deze gegen.
3. Trek aan de startergreep (22).
4. Wanner de motor start,That u de startergreep langzaam terug in de startkabelgeleiding (21) glijden.

Warme start:

1. Zet de gashefboom (23) in positie

2. Trek de veiligheidsbeugel (3) in de richting van de hoofdligger van de handgreep en houd deze gegen.

3. Trek aan de startergreep (22).
4. Wanner de motor start,That u de startergreep langzaam terug in de startkabelgeleiding (21) glijden.

Motor stoppen:

Laat de veiligheidsbeugel (3) los. De motor schakelt uit en het mes worden afgeremd.

Maaien

1. Start de motor (zieB).

2. Zet de gashefboom (23) in positie

3. Wielandrijving :

Aan: trek de aandrijfbeugel (2) in de richting van de hoofdligger van de handgreep, de maier beweegt voorwaarts. Uit:That de aandrijfbeugel (2) los.Het apparaat blijft stilstaan.

i Zet voor korte werkonderbrekin- gen en voor een vermindering van het geluid de gashendel (23) in positie

i De wijziging van het motortoerental via de beiden posities ^+ heeft geen invloed op desnelheid van de aandrijfwienen. Deze zichn Niet regelbaar.

Werkinstructies

Maai zo droog möglichk gras om de grasnerf te ontzien.

Stel de snoeihoogte zodanig in, dat het apparaat Niet overbelast worden.

• Breng het apparaat stapvoets in zo recht möglichke stroken. Om compleet te maaien, moeten de banen elkaar altijd enkele centimeters overlappen.

• Werk op hellingen algijd dwars op de helling.

• Indien de messen met een vreemd voorwerp in aanraking komen,zet u de motor onmiddelijkuit. Wacht de stilstand van het mes af en controllerer het apparaat op beschadigingen.Hervat het werkuitsuitend bij een onbeschadigd apparaat.

Schakel bij langere werkonderbrekingen en voor het transport het apparaat uit en wacht de stilstand van het mes af.
Reinig het apparaat telkens na gebruik zoals in het hoofdstuk „Reinigung en onderhoud" beschreiben.

Reiniging en onderhoud

Laat reparatiewerkzaamheden en onderhoudswerkzaamheden, die nicht in deze handleiding beschreiben zich, op een serviceworkplaats doorvoeren. Maakuitsluitend gebruik van originele Grizzly-wisselstukken. Er bestaat gevaar voor ongevallen!

Voer onderhouds- en reinigings-werkzaamheden in principe bij een uitgeschakelde motor en een afgetrokken bougiedop door. Er bestaat gevaar voor verwondingen!

Laat het apparaat voor alle onderhouds- en reinigingswerkzaamheden afkoelen. Elementen van de motor zijn heet. Erbestaat gevaar voor brandwonden!

Draag bij de omgang met het mes handschoenen.

Neem voor reinigings- en onderhoudswerkzaamheden ook de bijgeleverde bedieningshandleiding van Briggs & Stratton in acht.

i Wij adviseren dat u zich voor onderhoudswerkzaamheden aan de motor tot een Briggs & Stratton-dealericht.

Reiniging en algemene onderhoudswerkzaamheden

Apparaat kantelen (servicestand):

Voor de reiniging en voor onderhoudswerkzaamheden aan de onderzijde van het apparaat要去 u het apparaat aan de bovenste handgreephendel (1) awhiles kantelen.

1. verwijder de grasvangmand (E 19), indien diese aangebracht is.
2. zet de snoeihoogte in de hoogste stand (18).
3. los de snelspanhefbomen (20) en klap de onderste hoofdligger (1) van de handgreep in de richting van het apparaat (zie „Hoofdligger van de handgreep monteren").

De bowdenkabels (29)might waar bij Niet geklemd geraken.

Let erop dat de snelspanhefbomen (20) zijwaarts komen te liggen. Het gevaar voor verwondeningen bestaat wonneer het apparaat(AP)kantelt.

Kantel het apparaat Niet opzij of voorwaarts. Bedrijfsvloeistoffen kuren uitlopen en de motor kan beschadigd worden..

• Houd het apparaat steeds netjes. Gebruik om te reinigen een borstel of een doek, maar geen bijtende reinigings- of oplosmiddelen. Gebruik om te reinigen van de motor geen water, het zou de brandstofinstallatie konnen verontreinigen.
• Verwijder na het maaien vastklevende plantenresten met een stuk hout of

plastic. Reinig in het bijzonder de ventilatieoppeningen, de uitwerpopening en het bereik van de messen. Gebruik geen harde of suntige voorwerpen, u zou het apparaat+kunnen beschaden.

• Smeer de wielen vanijd totijd met olie in.
• Controller de grasmaier telkens vór gebruik op zichtbare gebreken Zoals losse, versleten of beschadigde onderdelen. Ga de vaste zitting van alle moeren, boute en schroeven na.
• Controller erfdekkingen en beschermingsinrichtingen op beschadigingen en correcte zitting. Wissel deze eventuel UIT.

Luchtfilteruitwisselen

Bedien het apparaat nooit zonder luchtfilter. Stof en vuil geraken anders in de motor en leiden tot beschadigingen aan de machine.

1. Draai de schroef aan de luchtfilterafdekking (15) los en klap de afdekking open.

2. Neem de luchtfilter (14)uit.

3. Vervang een defecte luchtfilter door een neue filter (zie „reserveonderdelen").

4. Voor de montage brengt u de neue luchtfilter (14) in de luchtfilterafdekking (15) aan (zie pijl op de luchtfilter).

5. Klap de luchtfilterafdekking dicht en schroef deze wee vast.

Bougie wisselen / instellen

Versleten bougies of een te große ontstekingsafstand leiden tot een vermindering van het vermogen van de motor.

1. Trek de bougiedop (11) af door gelijktijdig aan de bougie te trekken en te draaien.
2. Schroef de bougie te gen de rich- ting van de wijzers van de klok in met een bougiesleuteluit.
3. Kijk de ontstekingsafstand met behulp van een (in de gespecialiseerde handel verkrijgbaar) voelkaliber na. De ontstekingsafstand moet 0,76 mm bedragen.
4. Stel de afstand eventueel in doordat u de aardelektrode van de bougie voorzichtig buigt.
5. Reinig de bougie met een draadborstel.
6. Breng de gereinigde en ingeselde bougie aan of verrang een beschadigde bougie door een neue (aanbevolen aanzettmoment 20 Nm, met draaimomentsleutel vastgesteld) (zie „Reserveonderdelen").

Motorolie verversen

Kantel het apparaat via de handgreependel awhiles om de motorolie te verversen. Leg het apparaat Niet op de zijkant opdat er geen bedrijfsvloeistoffen+kennenuitlopen.

• Ververs de motorolie voor de eerste koer na ongeveer 5 bedrijfsuren, daarna telkens na 50 bedrijfsuren of Jaarlijs.

• Ververs de motorolie wanneer de motor warm is.
  Voer de oude olie op milieuvriendelijkwijze af (zie „Afvalverwijdering/milieubescherming")

• Trek de bougiestekker af (L 11).

• Open de olieaftapplug (binnenvierkant) aan de onderzijde van het apparaat.
• Laat de motorolie in een geschikt reservoir wegvloeien.
• Veeg de gemorste motorolie af en schroef de olieaftapplug wee in.
• Zet het apparaat waterpas en vul motorolie bij (zie „Inbedrijfstelling").

Bowdenkabel instellen

Als de bowdenkabel voor de aandrijving versteld werden en teveel speling heeft,(Intu hem afstellen.

1. Draai dekleine borgmoer (30a)
   losser.
2. • Draai de instelmoer (30b) gegen de richting van de wijzers van de klok in: Bowdenkabel worden korter.
3. Draai de instelmoer (30b) in de richting van de wijzers van de klok: Bowdenkabel wordt langer.

Mes slijpen/uitwisselen

Trek de bougiestekker (11) af en controller het mes op slijtage en beschadigingen.
- Laat een stop mes algid op een serviceworkplaats bijslijpen,ondat men waar een controle van de onbalans kan doorvoeren.
- Laat een beschadigd mes of een mes met onbalans.altijd op een serviceworkplaatsuitwissenelen.

De carburateur werd in de fabriek vooraf op een optimaal vermogen ingesteld.

Indien instellingen anschterafoodzakelijk zich,laat u deinstelleningopeen serviceworkplaats doorvoeren.

Opslag

Algemene opslaginstructures

Bewaar het apparaat Niet met een gemulde vangmand. Bij heet wee begint het gras onder invloed van warmte te broeien. Er bestaat brandgevaar.

• Reinig en onderhoud het apparaat voör de opslag.
• Laat de motor afkoelen voordat u het apparaat in gesloten lokalen wegzet.
• Gebruik voor de bewaring van de brandstof geschikte en toegestane reservoirs.
• Bewaar het apparaat op een droge en tegen stof beschermde plaats en dit buiten het bereik van kinderen.
  Voor eenplaatsbesparende bewaring kunt u de bovenste hoofdligger (2) van de handgreepaar beneden klappen (zieCkleine afbeelding).Los de snelspanhefboom (25) en klap de hoofdligger van de handgreep in opdat het apparaat minder plaats in beslag neemt. De bowdenkabels (8) mogen waar bij nicht gekneld worden.
• Omhul het apparaat Niet met nylonzakken,ondat vochtigheid en schimmel tot ontwikkeling zouden+kennen.

Opslag tijdens langere bedrijfsonderbrekingen

Veronachtzaming van de opslagin-Structies kan door brandstofresten in de carburateur tot startproblemen of permanente beschadigingen leiden.

• Ledig de benzinetank op een goed geventileerde plaats.
• Ledig de carburateur:
  Start waarvoor de motor en LAST hem draaien totdat de motor stocht. Laat de motor afkoelen.
• Ververs de olie (zie „Motorolie verversen").

• Conserveer de motor:

• Draai de bougie uit (zie „Reiniging en onderhoud" (Bougie wisselen / instellen):
  Giet een eetlepel motorolie door debougieopening in de motorruimte:
  Trek meermaals langzaam aan de starterkabel bij een afgetrokken veiligheidsbeugel en dit om de olie in het binnenste gedeelte van de motor te verdelen.

• Schroef de bougie waar vast.

Voer oude olie en benzineresten op milieuuvriendelijke wijze af (zie „Afvalverwijdering/milieubescherming").

De benzinetank moet nicht geledigd worden wanner u aan de benzine een brandstofstabilisator toevoegt (zie "Reserveonderdelen" en bedienningshandleiding Briggs & Stratton).

Afvalverwijdering/milieubescherming

• Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclagepunt.

• Ledig de benzine- en olietank zorgvuldig en geef uw apparaat in eenrecyclingpark af. De gebruikte kunststof- en metalen onderdelen könnenper soort gescheiden worden enzodoende aan een recycling onderworpen worden.

• Oude olie en benzineresten in een

recyclingpark afgeven en Niet in derirolering of in de afvoer gieten.

• Raadpleeg hiervoor uw Grizzly-dealer.

• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

• Werp gesnoeid gras nicht in de vuilnisbak, maar onderwerp het aan compositering of verteel het als mulchlaag onder struiken en bomen.

Garantie

• De garantieperiode voor dit apparaat bedraagt 2aar vanaf aankoopdatum en geldt uitsluitend voor de eerste koper. Dit apparaat is Niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.
  Gelieve eventueel verschillende garantievooraarden voor de motor in acht te nemen en waar bij zorgvuldig de bijgevoegde bedieningshandleiding van de motorfabrikant te lezen. "Briggs & Stratton". Uw garantieclaims worden door deze garantie Niet in negatieve zin beinvloed. Voor problemen met de motor van uw grasmaier is de bevoegde "Briggs & Stratton" ser vice in overeenstemming met bijgevoegde dealerlijst te contacteren. Indien er van een ander probleem spreke is, geeft u het apparaat in een Niet-gedemonsteerde toestand en met aankoop- en garantiebewijs terug aan de dealer.

Van de garantie uitgesloten zijn:

• Schade, die aan natururlijke slijtage, overbelasting of onoordeelkundige bediening te wijten is.
• Apparaten, die voor een commercie toepassing gebruikt worden.
• Beschadigingen, die ten gevolge van veronachtzaming van de bedie-ningshandleiding ontstaan zijn of als de reinigingsintervallen Niet nage

leefd werden.

• Apparaten, waar bij reeds technische ingrepen doorgevoerd werden.

• Volgende onderdelen zijn aan normale slijtage onderhevig en vallenaarom Niet onder de garantie: Snoei-inrichting, bougies, luchtfilter, startkabel.

• Gelieve geen apparaten zonder voorafgaande Telefonische.Coordinatie aan onsze serviceworkplaatsen te zenden. In het andere geval kannen u ten gevolge van weigering van acceptatie kosten ten deel vallen.
• De reparatie of de uitwisseling van het apparaat leidt noch tot een ver-lenging van de garantieperiode, noch worden door deze voor het apparaat te leveren prestatie of voor eventueel ingebouwde onderdelen een nieuwe garantieperiode ingeleid. Dit geldt ook bij gebruikmaking van een service terplaatse.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

Reserveonderdelen

Onderdelen konnen direct bij ons servicecenter worden besteld. Bij bestellingendient u het machinetype en het articikelnummer aan te gezven:

Reserve mes 13700430

Original Luchtfilter. 30250010

Original Bougie. 30220210

B&S Brandstof stabilisator, 125 ml 30230028

B&S Motorolie, 600 ml. 30230029

Onderhoudsset 30270000

(Luchtfilter, 30 ml brandstof stabilisator, 600 ml motorolie, bougie)

Onderdelen en toebehoren voor de motor (bijvoorbeeld luchtfilter en bougies) Aunt u rechtsstreeks via Briggs & Stratton bestellen. Mocht u andere onderdelen nodig hebben,

dan=kuntudetikelnummersaan deexplosietekeningontnemen.

Technische gegevens

Benzinegrasmaier...BRM 51 BSA Vermogen.2,36 kW Motor....4-takt Briggs & Stratton 625 Series Motorslagvolume .190 cm3 Toerental van de messen..2800 min Aanzetmoment messen.45 Nm Wielaandrijving.3,5 km/h Volume benzinetank.1,0 I Octaangetal .95-98 Volume motorolietank.600 ml Motorolie..HD SAE 30 Bougie.Champion RJ19LM Snoeicirkel .510 mm Snoeihoopte 10-stufig,25-75 mm Volume grasvangmand .60 I Gewicht .34,4 kg Geluidsdrukniveau (LpA) ..85,2 dB(A);K=3,0 dB(A) Akoestisch niveau (LwA) gemeten.93,7 dB(A);K=3,6 dB(A) gegarandeerd.98 dB(A) Vibratie (a) aan de handgreep ..5,869 m/s; K=1,5 m/s

De aangegeven trillingemissiewaarde
werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijkking van een stuk elektrisch gereedschap met een ander gebruikt worden.
De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:
Afrankelijk van de manier, waarop het elektrische gereedschap gebruikt worden, kan de trilingemissiewaardeijdens het effectieve gebruik van het elektrische gereed

schap van de aangegeven waardeverschillen.

Deoodzaak bestaat,veiligheidsmaatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de bloatstelling in de efectieve gebruiksomstandigheden Gebaseerd zich (hierbij moet er met alle aandelen van de bedrijfscylclus rekening gehouden worden, zo bijvoorbeeld met tiiden,tijdens dewelke het elektrische gereedschapuitgeschakeld is, en tiiden,tijdens dewelke het weliswaar ingeschakeld is,maar zonder belasting functioneert).

Geluids- en trilwaarden worden in overeenstemming met de in de conformiteitverklaring vermelde normen en bepalingen vastgesteld.

Technische en optische wijzigingen kūn- nen in het kader van de verdere ontwik- keling zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde afmetingen, aanwijzingen en gegevens zich aanrom Niet bindend. Wettige aanspraken, die op basis van deze gebruiksaanwijzing gemaakt worden, kan menkaarom Niet doein gelden.

Onderhoudsintervallen

Voer de in de tabel vermelde onderhoudswerkzaamheden regelmatig door. Door een regelmatig onderhoud worden de levensduur van het apparaat verlengd. U komt bovendien tot optimale snoeprestaties en vermijdt ongevallen.

Tabel Onderhoudsintervallen

Onderhouds-werkzaamheden (zie „Reiniging en onderhoud")	Vóör na		Na eerste 5 uren	Na 8 uren	Na 50 uren	Jaar- lijk's
	het werk
Schroeven, moeren, bouten nakijken en aandraaien	✓
Motoroliepeil/benzinestand controlleren en, zo nodig, motorolie/benzine bijvullen	✓			✓
Bedieningselementen/bereik en geluideddempers reinigen		✓		✓
Vingerbescherming reinigenb				✓
Motorolie verversen			✓✓	✓
Luchtfilter uitwisselena						✓
Bougie reinigen/instellen/uitwisselen				✓		✓
Geluideddempers en vonkenvan-gers nakijkenb					✓	✓
Luchtkoelingssystemeinrinigena,b						✓

^a bij aanzienlijke stofproductie of sterke verruiling vaker reinigen
^bzie bedieningshandleiding van Briggs & Stratton

Foutopsporing

Probleem Mogelijk	Jikeoorzaak Oplossing van de	bout
Motor start nicht	Te weinig benzine in de tank Benzine ingieten
	Verkeerde startvolgorde	Aanwijzingen om de motor te sta-ten in acht nemen (zie „Bediening“)
	Bougiedop nicht correct opge-stoken	Bougiedop opsteken
	Vol roet gekomen bougie	Bougie reinigen, instellen of verran-gen (zie „Reinigung en onderhoud“)
	Foutief ingesteld carburateur-mengsel	Carburateur op een servicework-plaats lately instellen
Motor start, maar apparaat draait nicht met maxima-le capacititeit	Vervuilde luchtfilter	Luchtfilter verrangen (zie „Reinigung en onderhoud“)
	Foutief ingesteld carburateur-mengsel	Carburateur op een servicework-plaats lately instellen
	Gashendel nicht in de correcte positie	Gashendel in positie „zie „Bediening“)
Motor hapert, loopt vast	Foutief ingesteld carburateur-mengsel	Carburateur op een servicework-plaats lately instellen
	Vol roet gekomen bougie	Bougies reinigen, instellen of verran-gen (zie „Reinigung en onderhoud“)
Motor worden over-verhit	Ventilatiesleuven verstopt Ventilatiesleuven reinigen
	Verkeerde bougie Bougie wisselen
	Te weinig motorolie in de motor	Motorolie ingieten (zie „Ingebruik-name“)
Aandrijving scha-kelt nicht in	Bowdenkabels versteld	Bowdenkabels instellen of door een serviceworkplaats lately instellen
Resultaat van het werk Niet bevredi-gend of motor werkt moeilijk	Gras te kort of te hoog	Snoeihoogte wijzigien (zie „Snoeihoogte instellen“)
	Mes stomp	Mes op serviceworkplaats lately scherpen ofuitwissenlen
	Mes door gras geblokkeerd, grasvangmand vol,uitwerpkanaal verstoot	Gras verwijderen (zie „Reinigung en onderhoud“)
Mes roeteert nicht	Mes door gras geblokkeerd Gras verwijderen
	Mes Niet correct gemonteerd	Mes op serviceworkplaats lately monteren
Abnormale gelu-iden, gerammel of trillingen	Mes Niet correct gemonteerd	Mes op serviceworkplaats lately monteren
	Mes beschadigd

1. Zdvihnite nárazovú ochranu (6) a vyberte zberný kôš na travu (19).
2. Ledig de vangmand (zie hoofdstuk, Afvalverwijdering/milieubescherming) en monteer ze weer.
