| Producttype | Robotmaaier |
| Merk | Worx |
| Model | Landroid WG794E |
| Nominale spanning | 28 V Max (25,2 V nominaal) |
| Nominaal toerental onbelast | 2800 tpm |
| Snijdiameter | 180 mm |
| Snijhoogte | 20-60 mm verstelbaar in 5 standen |
| Accutype | Lithium-ion, 28 V, model WA3225 |
| Laadtijd | Ongeveer 1,5 uur |
| Laadmodel | WA3716, ingang 100-240 V~50/60 Hz, uitgang 24-28 V DC 1,5 A |
| Gewicht | 8,3 kg |
| Beschermingsklasse | IPX4 |
| Geluidsdrukniveau | 44,5 dB(A), K=0,325 dB(A) |
| Geluidsvermogensniveau | 63 dB(A) |
| Maximaal maaioppervlak | Tot 1000 m² |
| Willekeurige verplaatsing | Ja, voor een gelijkmatig maaien |
| Regendetectie | Ja, automatisch terug naar het laadstation |
| Volgen van de begrenzingsdraad | Ja, voor zoneafbakening |
| Messen | 3 messen met 4 snijkanten, model WA0176 |
| Antidiefstalsysteem | Ja, 4-cijferige pincode |
| Meegeleverde accessoires | Laadstation, 180 m draad, 200 haringen, 9 messen en schroeven, meetstok, inbussleutel |
| Onderhoud van de messen | Maandelijks draaien/omkeren, volledige vervanging aan het einde van het seizoen |
| Reiniging | Vochtige doek, geen waterstraal of hogedrukreiniger |
| Winteropslag | Reinigen, volledig opladen, droog bewaren |
Veelgestelde vragen - Landroid WG794 WORX
Gebruikersvragen over Landroid WG794 WORX
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding Landroid WG794 - WORX en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Landroid WG794 van het merk WORX.
GEBRUIKSAANWIJZING Landroid WG794 WORX
OORSPRONKELIJKE GEBRUIKSAANWIJZING
INHOU
1. Veiligheidsinstructies 88
1.1 Algemene veiligheidswaarschuwingen voor vermogensmachine 88
1.2 Over Android M 90
2. Technische gegevens, onderdelenlijst 92
2.1 Technische gegevens 92
2.2 Onderdelenlijst 93
3. Kennismaking met uw LandroidM 95
3.1 Hoe weet de Landroid M wat er gemaaid moet worden? 95
3.2 Hoe weet de LandroidM waar hij heen moet gaan? 96
A. Het laadstation vinden 96
B.Regensensor 96
C. De grensdraad volgen 96
D. Starten en stoppen tijdens het maaien 96
3.3 Hoe groot kan de oppervlakte van het gazon zich? 97
3.4 Hoe efficient maait de LandroidM het gras? 97
4. Het principe van de grensdraad 98
4.1 De grensfraad vastleggen 98
4.2 De grensdraad ingraven 98
4.3 Verbindingen met de grensdraad 98
4.4 Inschakelen en installmentie testen 99
5. Onderhoud 99
5.1 Houd hem scherp 99
A. Messen draaien en omkeren 99
B. De messen verwangen 99
5.2 Houd hem schoon 100

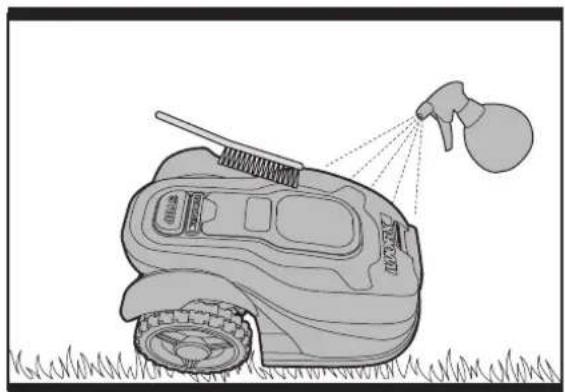

A. De behuizing schoonmaken 100
B. De onderkant schoonmaken 100

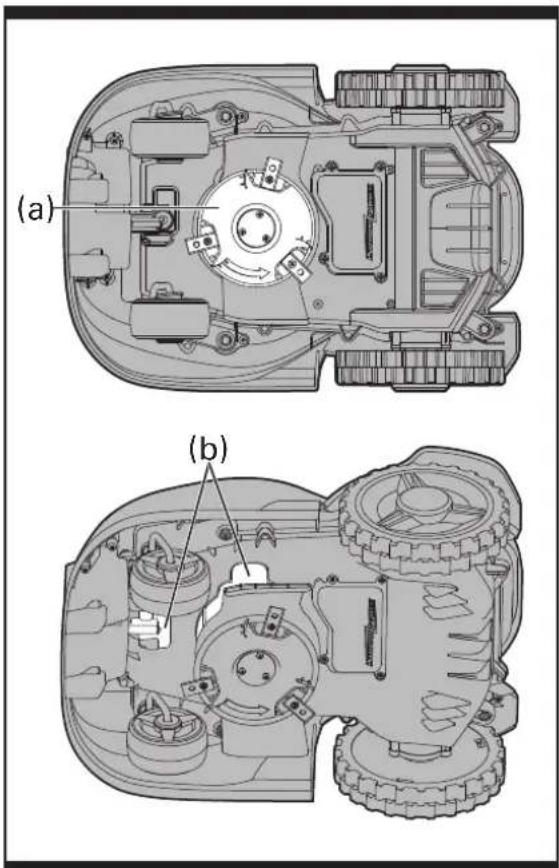

C.Maak de contactpinnen en de laadstrips schoon 100
5.3Levensduur van de batterij 101
5.2 Winteropslag 101

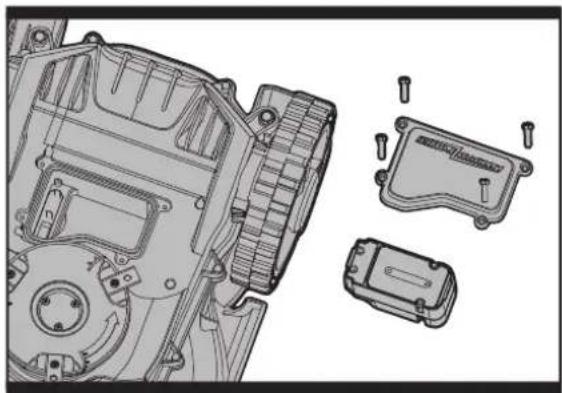

5.5 De batterij verrangen 102
6. Conformiteitverklaring 103
1. Veiligheidsinstructies
1.1 Algemene veiligheidswaarschuwingen voor vermogensmachine
WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich nicht aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Lees de instructies aandachtig voor een veilig gebruik van de machine.
Bewaar alle waarschuwingen en instructies voor latere naslag.
- Dit apparaat is nicht bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke of mentale capaciteiten of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid.
- Kinderen moeten onder toezicht worden gehonden om te verzekeren dat ze Niet met het apparaat spelen.
BELANGRIJK
LEESALLEINSTRUCTIESZORGVULDIGDOOR.
BEWAARALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR LATERE NASLAG
VEILIGEBEDIENING
Training
a) Lees de instructies nauwkeurig door. Zorg ervoor dat u de instructies begrijpt en dat u bekend bent met de bedieningsorganen en het juiste gebruik van het toestel;
b) Sta Niet toe dat het toestel gebruikt worden door personen die nicht bekend zich met deze instructies of door kinderen. Plaatselijke voorschriften können een grens leggen aan de leeftijd van de gebruiker;
c) De gebruiker is verantwoordelijk voor ongevalten en gevaren die optreden met andere Personen of hun eigendommen.
Voorbereiding
a) Zorg voor de juiste installmenten de juiste afbakening van het terrein, zaal s in de instructies.
b) controller het gebied waarin het toestel gebruik worden geregeld. Verwijder alle stenen, stokken, draden, botten enander vreemde voorwerpen.
c) Inspector de messen, boute en het snijmechanisme geregold op slijtage en schade. Vervang versleten en beschadigde messen en boute gelijktijdig, zodat de balans behouden blijft.
d) Bij toestellen met meerdere assen let u erop dat het draaien van het ene mes ook het ander mes in beweging brengt.
BEDIENING
1. ALGEMEEN
a) Gebruik het toestel Niet met een defecte kap of zonder dat de veiligheidsmiddelen, zoals de afbuigers, op hun plaats zitten;
b) Steek geen handen of voeten in de buurt van de draaiende delen. Houd steeds afstand van de uitwerpopening;
c) Til het toestel Niet op en vervoer het Niet verwijl het in werkig is;
d) Schakel de machine uit
- Voordat u een blokkering verwijdert;
- Voordat u de machine contrôleert, schoonmaakt of onderhoudt;
e) Het is Niet toegestaan het oorspronkelijke ontwerp van de grasmaier te veranderen. Alle wijzigingen zich op eigensrisico.
f) Start de grasmaier volgens de instructies. Staat de hoofdschakelaar AAN, houd dan handen en voeten uit de buurt van de draaiende messen. Steek nooit een hand of voet onder de maier.
g) Til de grasmaier nie top en draag hem nicht verwijl de hoofdschakelaar in de stand AAN staat.
h) Sta Niet toe dat de maaier gebruikt worden door personen die Niet weten hoe de grasmaaier werkt en zich gedraagt.
i) Leg geen voorwerpen op de grasmaier of op het laadstation.
j) Laat de grasmaier Niet werkken met een defect mes of een defecte behuizing. Hij moet ook nicht worden gebruikt met defecte messen, schroeven, moeren of kabels.
k) Gebruik de grasmaier Niet als de hoofdschakelaar Niet werkt.
II) Schakel de grasmaier uit met de hoofdschakelaar als hij Niet in gebruik is. De grasmaier kan alleen starten als de hoofdschakelaar AAN staat en de juiste PIN-code ingevoerd is.
2. ALS HET TOESTEL AUTOMATISCH FUNCTIONERT
a) Laat de machine nicht werkken zonder toezicht als u weet dat er dieren, kinderen of andere personen in de omgeving zich.
3. BIJ GEBRUIK VAN DE HANDMATIGE CONTROLLER
a) Maai alleen bij daglicht of bij goed kunstlicht;
b) Gebruik de machine Niet in nat gras;
c) Gebruik de machine Niet op blote voeten of met open sandalen. Draag altijd voldoende schoeisel en een lange broek;
d) Zet uw voeten stevig neer als u op een helling werkt;
e) Wees uiterst voorzichtig als u de machine waar u toe trekt;
f) Schakel de machine steeds in volgens de instructies, met uw voetenuit de buurt van de messen;
ONDERHOUD EN OPSLAG
WAARSCHUWING! Wordt de maaier omgekeerd, dan moet de hoofdschakelaar steeds in de stand UIT staan.
De hoofdschakelaar要去 UIT blijven bij alle werkzaamheden onder het frame van de maaier, zoals het schoonmaken of verwangen van de messen.
a) Zet alle moeren, bouten en schroeven vast om zeker te weten dat het toestel in de veilige werktoestand is;
b) Inspector de grasmaier elke week en verrang versleten of beschadigde onderdelen voor deeilighed;
c) Controller of de messen en de schijf Niet beschadigd zich. Verwijder alle messen en schroeven tegelijk, zodat de draaiende delen in balans blijven.
d) Zorg ervoor dat uitsluitend verwangingsonderdelen van het juiste type worden gebruikt;
e) Zorg ervoor dat batterijen worden opgeladen met de juiste lader, aanbevolen door de fabrikant. Onjuist gebruik kan resultederen in een elektrische schok, oververhitting of lekkage van de corroderende vloeistof uit de batterij;
f) Bij lekkage van het elektrolyt spoelt u met water of een neutraliserend middel. Vraag medische hulp als het elektrolyt in contact komt met de ogen e.d.;
g) Onderhoud van het toestel moet geschieden in overeenstemming met de instructies van de fabrikant.
Transport
De oorspronkelijke verpakking moet worden gebruikt als de grasmaier over een langere afstand vervoerd worden.
Veilig vervoer van en waar het werkgebied:
a) Druk op de knop STOP om de maaier te stoppen. Is het antidiefstalalarm geactiveerd, toets dan het eerste cijfer van de PIN-code in. U geeft de volledige PIN-code van vier cijfers als u de maaier voor het eerst start.
b) Zet de hoofdschakelaar UIT als u de maaier wilt optillen.
c) Draag de maaier bij het handvat aan de achterkant, onder de maaier. Draag hem met de messen van uw lichaam afgekeerd.
1. WAARSCHUWING! Het apparaat mag uitsluitend worden gebruikt met het meegeleverde en explaadstation.
Veiligheidsinstructies voor het.Accupak
a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.
b) Sluit accurapcks nicht kort. Bewaar accurapcks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten+kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack hunnen verbinden. Kortgesloten contacten van accurapcks kunnen brandwonden of brand verooorzaken.
c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opsgal in direct zonlicht.
d) Stel accupacks nicht bloat aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zich dat de vloeistof Niet in contact komt met de huid of deogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt .
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zich geworden.
i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accompanies nicht langdurig opladen als ze nicht worden gebruikt.
k) Na een lange opslagperiode kan het nodig+zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
1) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .
m) Wanner u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te honden.
n) Laad alleen op met een lader met de technische geevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type accupack geschikt is kan een brandevaar inhoven wonneer gebruikt met een ander type.
o) Gebruikt geen accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket UIT de apparatuur als het Niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
1.2 Over Android®M
WAARSCHUWING: Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werk.
Las noga igenom bruksanvisingen och satt dig in i dess innehall innan du anvander din robotgrasklippare.
WAARSCHUWING: - Houd omstanders op afstand
WAARSCHUWING: - Gebruik het inactiveringsapparaat voordat u aan de machine werkt of de machine optilt. Houd handen en voeten uit de buurt van de draaiende messen. Steek geen handen of voeten onder de behuizing als de maier in bedrijf is.
De grasmaier kan alleen starten als de hoofdschakelaar in de stand AAN is en de juiste PIN-code ingevoerd is. Inspectorie en onderhoud要去en geschieden met de hoofdschakelaar in de stand UIT.
WAARSCHUWING: -Rij Niet op de machine.
Niet in het vuur werpen
Niet in het water gooien
Batterijen horen bij chemisch afval
Reinig de machine Niet met een hagedrukreiniger
Batterijen bevatten Lithiumionen. Gebrukke batterijen moeten milieuvriendelijk worden afgevoerd. Gooi gebrukke batterijen Niet ongesorteerd bij gemeentelijk afval.
Afgedankte elektrische producten kunt u Niet met het normale huisafval weggooien. Breng deze producten, indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeenteaar informatie en advies over het recyclen van elektrische producten.
2. Technische gegevens, onderdelenlijk
Type: WG794E (790-799-aanduiding van machinerie, kenmerkend voor Snoerloze grasmaier)
| Nominaal vermogen 28V Max.* | --- | |
| Nominate能力和 onbelast 2800/min | ||
| Snijdiameter 180mm | ||
| Maaihoogte 20-60mm | ||
| Hoogte-installingen 5 | ||
| Accutype Lithium | ||
| Batterijmodel WA3225 | ||
| Laadtijd Ongeveer 1.5 uu | ||
| Ladermodel WA3716 | ||
| Charger rating | Lader primair: 100-240V~50/60Hz, 50W, | |
| Secundair: 24-28V DC, 1,5A | ||
| Gewicht machine | 8.3kg | |
| Veiligheidsklasse IPX4 | ||
- Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 28 volt. Nominale spanning is 25.2 volt.
Geluids- en trillingsgegevens
| A-gewogen geluidsdruk | 44.5dB(A), KPA: 3.25dB(A) |
| A-gewogen geluidsvermögen | 63dB(A) |
| Gebruik gehoorbescherming indien de geluidsdruk hoger is dan | 80dB(A) |
Accessoires
| 15m Laagspanningskabel | 1 |
| Messen (WA0176) | 9 |
| Schroeven | 9 |
| Draadpennen (WA0179) | 200 |
| 180m Grensdraad | 1 |
| Bevestigingsspijkers voor laadstation | 4 |
| Voedingsapparaat(WA3716) | 1 |
| Afstandmal voor grensdraad | 2 |
| Inbussleutel | 1 |
Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heegt gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accesaire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

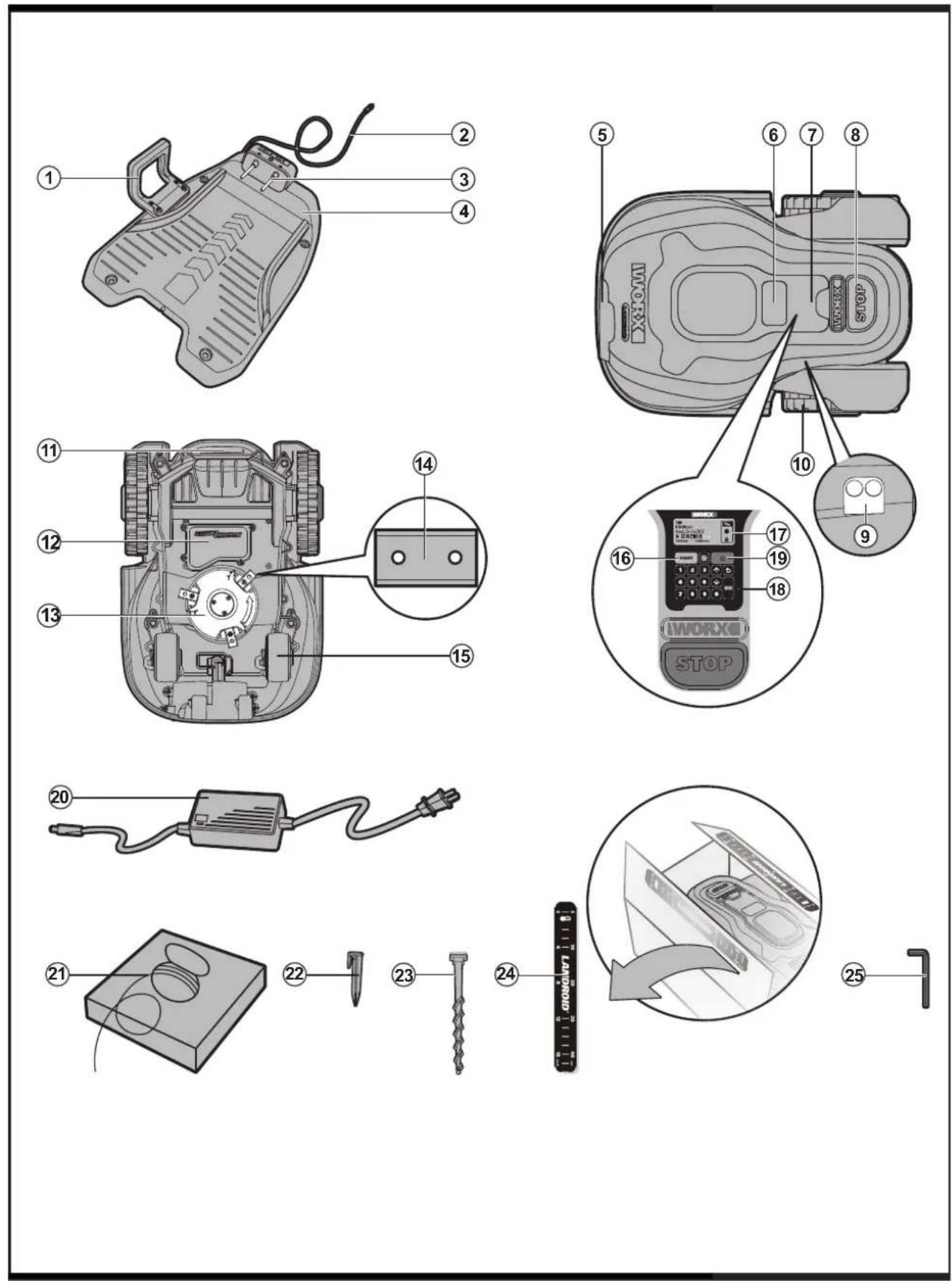

2.2 Onderdelenlijst
- STUURKRUK
- LAAGSPANNINGSKABEL
- CONTACTPINNEN
- LAADSTATION
- LAADSTRIP
- BEELDSCHERM
- KAP VAN BEDIERINGSPANEL
- STOPKNOP
- REGENSENSOR
- ACHTERSTE RLJWIEL
- HANDVAT
- BATTERIJPAKKET
- MESDRAAIENDE SCHIJF
- SNLJMES
- VOORWIEL
- STARTSLEUTEL
- SchERM
- TOETSENBORD
- AN/UITOETS
- VOEDINGSAPPARAAT
- GRENSDRAAD(180m)
- DRAADPENNNEN
- BEVESTIGINGSSPIJKERS VOOR LAADSTATION
- AFSTANDMAL VOOR GRENSDRAAD
- INBUSSLEUTEL

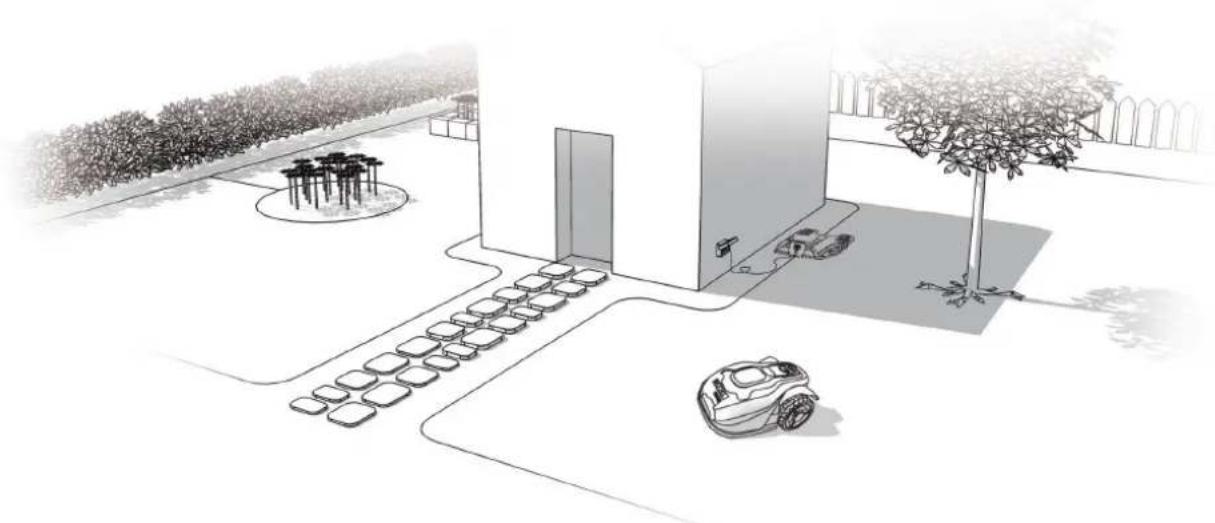

3. Kennismaking met uw Android ®M
We feliciteren u met de aankoop van een Landroid M waarmee u het leven van zorgeloos grasmaaien betreedt. Hierna helpen we u om beter te begrijpen hoe uw Landroid M denkt.

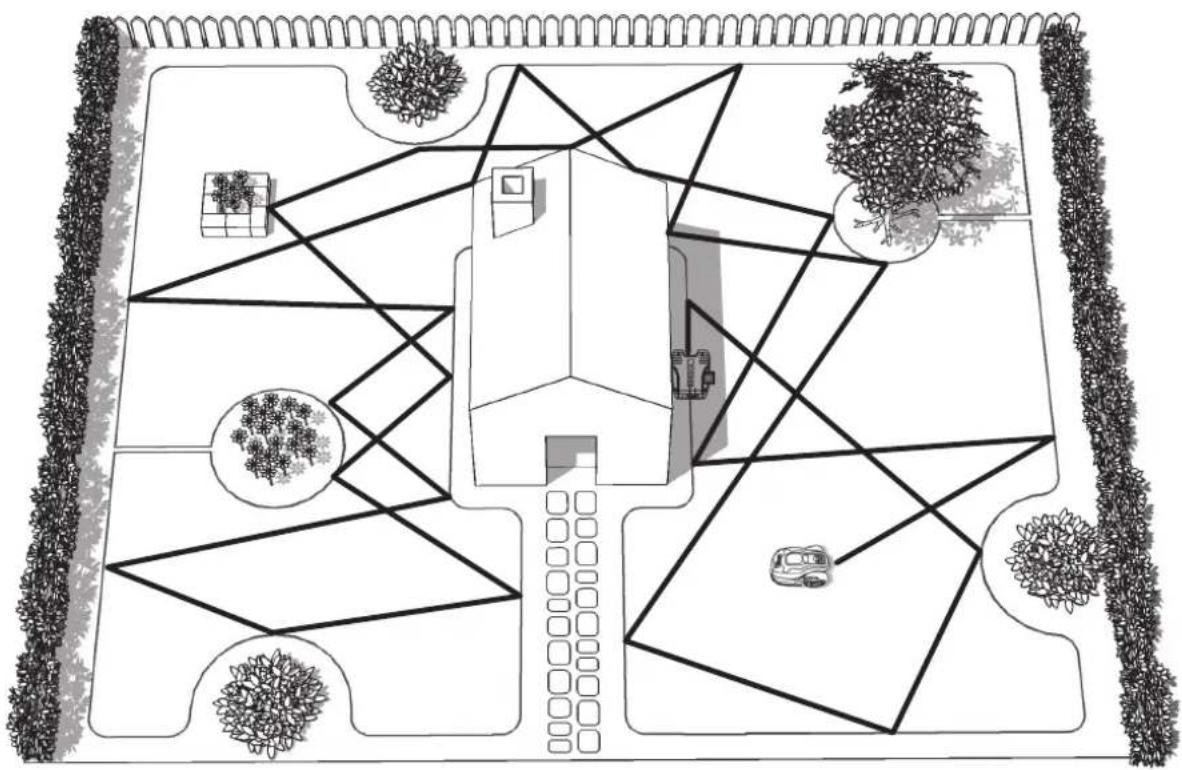

3.1 hoe weet de Android wat er gemaaid moet worden?
De Landroid M kiest zirng willekeurig. Hij zorgt ervoor dat het hele gazon gemaaid wordt, zonder lolijke maapaden achter te latent. (Zie Afbeelding A)
A
Grasmaiarobot NL
3.2 Hoe weet de Android®M waar hijBeen moet gaan?
De Landroid M is in staat op zichelf te werkken. De Landroid M weet wanner hij maar+zijn Oplaadstation (4)要去 terugkeren voor een oplaadbeurt, hij detecteert regen, stopt automatisch als er een probleem is en kan, als hij onderweg gegen een obstakel zoals een mens, huisdier of ander voorwerp aanstoot, stoppen, awhile gaan en omkeren om weever verder te gaan. De Landroid M brengt de messen automatisch tot stilstand (13) als hij worden opgetild, om ongelukken te vermijden.
A. Het laadstation vinden
Als de Landroid®M opgeladen moet worden, stoot hij met maieren en volgt hij de grensdraad (21) linksom tot hij bij het laadstationkomt. De Landroid®M stopt automatisch de roterende disk metmessen wanner Hij maar+zijn Oplaadstation terugkeert. Als hijECHterhandmatig waar het Oplaadstation wordt teruggestuurd (wanner u op de home-toets drukt), blijft de roterende disk met messendraaien om het gras dichtbij de grensdraad te maaien. Om het grasvlakbij de grensdraad te maaien drukt u dus eenvoudig op de hometoets. Het is raadzaam deze functie te gebruiken wanner de batterijmeer dan 75% is opgeladen.U kunt het batterijvermogen nagaan op de display.

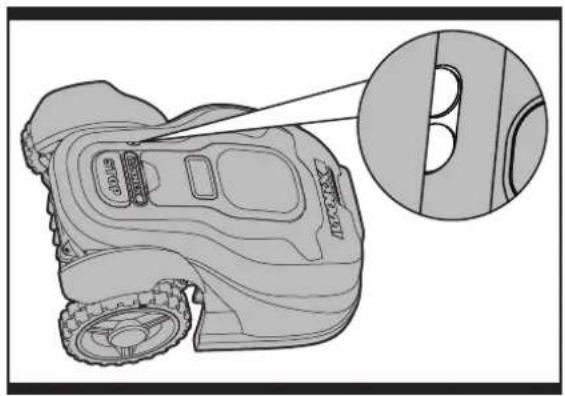

B. Regensensor
De Landroid M heeft een regensensor (9) aan de zijkant die regendruppels waarneemt, waarna de Landroid M stopt met maaien en langs de grensdraad terugrijdt hier het laadstation. (Zie Afbeelding B)
De Landroid M is programmebeer met een vertraagde startfunctie (0 - 180 min) als het regent. Zijn de regensensoren nat, dan rijdt de Landroid M terug hier het dokstation. Pas als de regensensoren weer droog zich zal de Landroid M beginnen met aftellen voor d vertraagde start of meteen waan maaien. Zie de gids voor programmering en oplossen van problemen voor meer informatie.
B
C
C. De grensdraad volgen
De Landroid M gehoorzaamt steeds als de grens die bestaat uit de grensdraad. Hij heeft twee sensoren aan de voorkant die vaststellen of de draad in de buurt is. (Zie Afbeelding C)
Voordat hij vanrichting verandert, rijdt de Landroid® M maximaal 20cm* over de draad heb.
*Det is de aanbevolen afstand. Gebruik de meegeleverde afstandsmal om zeker te zichen van correcte installmentie.

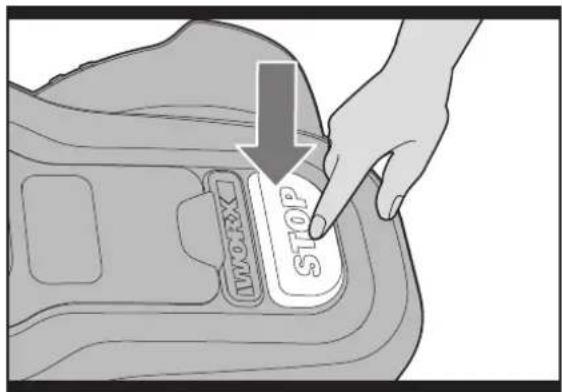

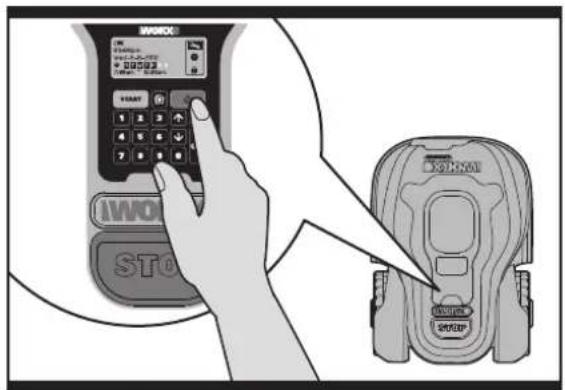

D. Starten en stoppen tijdens het maaien
Wilt u dat de Landroid M stopt met maaien, druk dan op de STOP-knop (8) boven op de maaier. Om het maaien te herstarten opent u het Deksel van het bedieningspaneel, drukt u op de toets AAN/UIT en dan meteen op de starttoets of voert u andere commando's in. Druk daarna op de START-toets. (Zie Afbeelding D,E)
D
E
Consteert de Landroid M een probleem, dan verschijnt er een foulmeling op het scherm (16), en schakelt hij zichzelfuit als er geen opdrachten worden ontvangen binnen 20 minutes (voor informatatie over foulmelingen die gids voorprogrammering en oplossen van problemen).
Hervatten:
- Druk op de STOP-toets om problemen te corrigeren.
- Druk tweeemaal op de toets AAN/UIT (19) om de machine te herstarten.
Druk op de Start-knop - De Android®M begin met maaien!
3.3 Hoe groot kan de oppervlakte van het gazonহn?
De Landroid M kan een gazon maaien met een oppervlakte van maximaal 1000m^2 . Dit is afhankelijk van diverse factoren, zoals:
Grassoort in uw gazon en groeisnelheid.
Scherpte van de snijmessen (14).
Vochtigheid.
- Omgevingstemperatuur.
- Obstakels in het grayscale
Woont u in een gebied met een zeer hoge omgevingstemperatuur, dan duurt het laden van de Landroid M ie's longer. De LandroidM gebruikt minder energia in ene open gebied met minder obstakels, zoals bloembedden, fonteinen, paden enz...
U vindtmeerinformativeoverdestandardwerkschemas van deLandroidMindeunderstaande tabel:
Landroid M WG794E - WERKSCHEMA VOOR AUTOMATISCH MAAIEN.
| Oppervlakte M2 | Werktijd Automatisch Maaien - Uren | Maandag Werkschema | Dinsdag Werkschema | Woensdag Werkschema | Donderdag Werkschema | Vrijdag Werkschema | Zaterdag Werkschema | Zondag Werkschema |
| 100 | 3 | 7:00-8:30 | / | / | 7:00-8:30 | / | / | / |
| 200 7 7:00-8:24 7:00-8:24 | 24 7:00-8:24 | 7:00-8:24 | 7:00-8:24 | // | ||||
| 300 8 7:00-8:36 7:00-8:36 | 36 7:00-8:36 | 7:00-8:36 | 7:00-8:36 | // | ||||
| 400 | 11 | 7:00-9:12 | 7:00-9:12 | 7:00-9:12 | 7:00-9:12 | 7:00-9:12 | / | / |
| 500 | 13.5 | 7:00-9:42 | 7:00-9:42 | 7:00-9:42 | 7:00-9:42 | 7:00-9:42 | / | / |
| 600 | 16.5 | 7:00-10:18 | 7:00-10:18 | 7:00-10:18 | 7:00-10:18 | 7:00-10:18 | / | / |
| 700 | 19 | 7:00-10:48 | 7:00-10:48 | 7:00-10:48 | 7:00-10:48 | 7:00-10:48 | / | / |
| 800 | 21.6 | 7:00-11:18 | 7:00-11:18 | 7:00-11:18 | 7:00-11:18 | 7:00-11:18 | / | / |
| 900 | 24.3 | 7:00-11:54 | 7:00-11:54 | 7:00-11:54 | 7:00-11:54 | 7:00-11:54 | / | / |
| 1000 | 27 | 7:00-12:24 | 7:00-12:24 | 7:00-12:24 | 7:00-12:24 | 7:00-12:24 | / | / |
De maaitijd kan per gazon verschillen, afhankelijk van de genoemde factoren. Stel de tijsduur geleidelijk in tit u de beste instelling gezonden heb.
U kunt het werkschema van de LandroidM ook programmeren volgens uw eigien tijschema - verwijs aan de Gids voor het programmeren.
3.4 Hoe efficient maait de Android®M het gras?

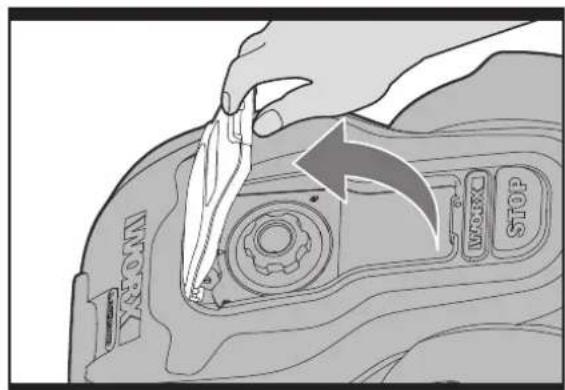

De snijhoogte van de Landroid®M kan worden ingesteld:tussen 2 en 6cm.Voordat u de Landroid®M voor het eerst start, zorgt u ervoor dat het gras Niet hoger is dan 9 cm.Open daarna de kap van het bedieningspaneel (7) en stel de snijhoogte in op een maximum van 6cm.(Zie Afbeeling F,G)
De Landroid M werk het best bij droog wee. Hij houdt Niet van nat gras, wat zich kan ophopen op de draaischijf (13) en in de motor, en bovendien problemen kan geben met de aandrijving.
De Landroid®M is bang voor onweer. Bij onweer beschermt u de Landroid®M door de stekker van het laadstation (4)uit het stopcontact te nemen, de grensdraad (21) los te makeen en ervoor te
F
zorgen dat de Landroid®M Niet opgeladen kan worden.
De Landroid M houdt ervan om gras te maaien en heeft graag goede, scherpe snijmessen (14) om zin werk zo goed möglichk te doeon. De Landroid M kan de meeste dingen zich doen, maar soms is uw hulp nodig om te voorkomen dat hij zich bezeert.
Laat de Android M Niet op grind werken.
- Verwijder obstakels waar de Landroid®M tegenop zou+kammen klimmen waar bij hij zich bezeer aan zijn messen.
Verwijder alle vreemde voorwerpen van het gras.
4. Het principe van de grensdraad
4.1 De grensfraad vastleggen
Met de afstandsmal van de grensdraad (24) zorgt u voor de juiste afstand tot de rand van uw gazon (ten minste 35cm^* ).
- Dit is de aanbevolen afstand. Gebruik de meegeleverde afstandsmal om zeker te+zijn van correcte installmentie.
Gebruiken uw buren ook een Landroid M, zorg dan voor minstens 2meter ruimte+tussen uw grensdraad en de grensdraad van uw buren.
Denk eraan dat de Landroid®M de grensdraad Niet kan zich vanaf een afstand van 18meter.

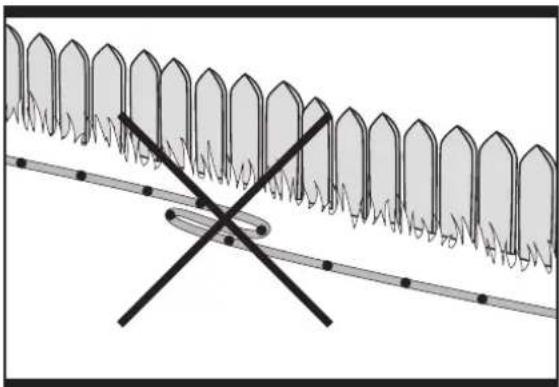

De grensdraad moet precies langs de rand van het gewenste maiagebied liggen. De LandroidM raakt in de war als er extra stukken of lussen grensdraad zich die nicht gebruikt zich om het maiagebied af te bakenen. (Zie Afbeelding H) Hebt u nog draad over
nedat het maiaebed is afgebakend, snij het dan weg en bewaar het restant elders. Het isECHTER nodig wat extra lengte te gebruiken bij de verbinding met het laadstation en om de draad in te graven.
G
H
4.2 De grensdraad ingraven
We adviseren u de grensdraad een paar centimeters in te graven. Hierdoor bent u verzekerd van probleemloze werkung, maar naaar, seizoen na seizoen.Voor het ingraven kunt u gebruik maken van het accessoire WORX Territorial Marker Tool, dat verkrijgbaar is in bezelfde winkel als waar u de LandroidM kutcht.
Wilt u de grensdraad ingraven, denk er dan aan dat de Landroid M er moeite mee kan hebben om het laadstation voor de eerste keer te vinden, afhankelijk van de manier waarop de draad gelegd is. Het is aan te bevelen de grensdraad eerst met pennen langs het gazon te leggen zodat de ligging gemakkelijk gewijzigd kan worden. De Landroid M stelt zich dan in op de neue omgeving en za correct met het laadstation werken voordat de grensdraad worden ingegraven.
Wanner u klaar bent met de installmentie van de grensdraad, is het raadzaam op de home-toets te drukken om de Landroid®M de grensdraad te lately volgen.
Observer hem de Landroid M het oplaadstation zoekt en pas waar nodig de ligging van de grensdraad aan, zodat de Landroid M zonder problemen de grensdraad kan volgen tot bij+zijn oplaadstation.
4.3 Verbindingen met de grensdraad
De grensdraad (21) kan eenvoudig verlngd worden door de einden aan elkaar te階段. Met plankband kunt u de las beschemen. (Zie afbeelding I)
4.4 Inschakelen en installment testen
Als het lampje van het oplaadstation Niet brandt moet u de aansluiting van de voeding nakijken.
Knippert de led van het laadstation van de Landroid M groen, controller dan of de grensdraad goed ingegraven is en nicht doorgesneden is.
Rood aan: aan het opladen.
Rode lampje knippert: foutbericht, verwijs maar het hoofdstuk Problemen oplossen om het probleem te verhopen.
Groene lampje knippert: controller of de grensdraad correct is aangesloten.
Als het groene lampje op het oplaadstation brandt zet u uw Landroid M bij de grensdraad. Als de Landroid M de grensdraad volgt is hij correct aangesloten.
Als uw Android®M zich binnen zijn werkgebied bevindt maar "buiten werkgebied" op de display is aangegeven en de groene LED van het oplaadstation brandt, betekent dit dat de uiteinden van de grensdraad verkeerd� vastgeklemd. Keer deze eenvoudig om.
5. Onderhoud
De Landroid M moet af en toe gecontroleerd worden. De Landroid M werkht hard en heeft af en toe een schoonmaakbeurt nodig, waar bij onderdelen verrangen worden, want ze konnen slijten. Hieronder staat hoe u de Landroid M verzorgt.
5.1 Houd hem scherp
WAARSCHUWING: Voordat u de messen schoonmaakt, instelt of verwangt, schakelt u de Landroid®M UIT met de Aan/uitschakelaar en trekt u beschermende handschoenen aan.
WAARSCHUWING! Vervangt u het mesvervang dan alle messen tegelijk. Gebruik algijdNUeweu schroeven bij het inzetten van messen. Dit is belangrijk opdat de messen goed vastzitten. Het teeluk van oude schroeven kan tot ernstige verwonding leiden.
De Landroid M maait het gras Niet zoals andere maaiers. De messen. (14) waar aan alle kanten scherp als een scheermes en draaien in beidenrichtingen voor de maximale snijcapaciteit. (Zie Afbeelding J).

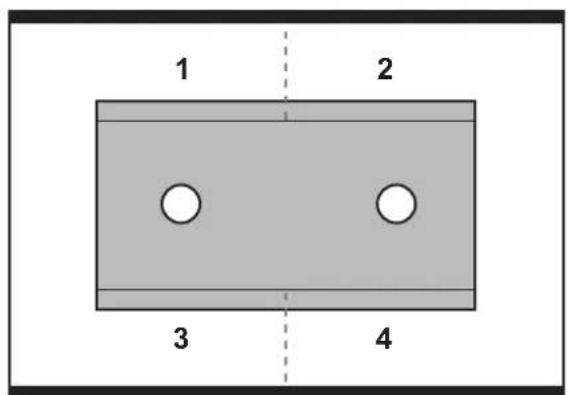

Elk mes van de Landroid M heeft 4 snijranden. Afhankelijk van de frequentie waarmee de Landroid M uw gras maait,要去 den messen omgekeerd en gedraaid worden zodate er een nieuwe snijrand in bedrijf komt. Is de Landroid M geprogrammeerd om het gras elke dag te maaien, dan要去en de messen maandelijks gedraaid worden voor de beste mairesultaten. Elk mes heeft een levensduur van maximaal 4 maanden als er elke dag gemaaid worden. Zijn de messen bot en versleten, dan要去en ze verrangen worden door de reservemessen die met de Landroid M geleverd zijn. U vindt ook reservemessen bij uw WORX-leverancier.
A. Messen draaien en omkeren
De Landroid M heeft drie messen die vastgeschroefd zich op de schijf (13). Met de messen doet de Landroid M zich werk. Ze hebben zorg en aandacht nodig. Af en te moeten ze tegelijk gedraaid en omgekeerd worden om perfect te kunnen werken. Doet u dit, dan is het nodig dat alle messen tegelijk worden versteld, zodat de schijf netuit balans raakt.
Werkt de Landroid M volgens een normale (dagelijkse) planning, dan gaan de messen een seizoen mee als ze elke maand gedraaid en omgekeerd worden. Controller steeds of de messen nicht beschadigd zijn en verrang ze zo nodig.
B. De messen verrangen
Na enge tijd, meestal een keer per seizoen, moeten de messen van de Landroid®M verrangen worden. De Landroid®M heeft er een hekel aan om te werken met oude en neue messen tegelijk, dus
K
verlang ze allemaal tegelijk. U kunt ze verrangen met een van de drie kits met reservemessen en extra schroeven die met de Landroid M geleverd+zijn.
Voordat u begint met het verwangen van de messen van de Landroid M, Schakelt u de voedlng uit en trekt u beschermende handschoenen aan. Ga dan als volgt te werk:
- Keer de Landroid M voorzichtig om.

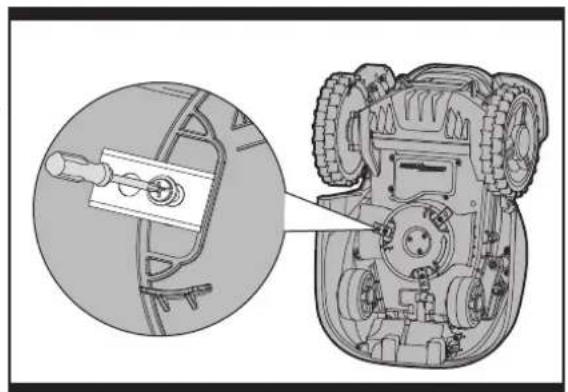

- Maak de bevestigingschroeven van de messen los met een gewone of krusschroevendraier.
- Zet de neue messen stevig vast. (Zie Afbeelding, K)
IMPORTANT: Nadat u de messen aan de schijf heeft vastgeschroefd, controleert u of de messen vrij hunnen draaien.
5.2 Houd hem schoon
WAARSCHUWING: Voordat u de Landroid M schoonmaakt, zet u hem uit met de Aan/uitknop.
Draag beschermende handschoenen als u de schijf (13) schoonmaakt en gebruik geen stromend
water. (Zie Afbeelding L,M)
A. De behuizing schoonmaken
De Landroid M is gelukkiger en leeft langer als hij geregeld schoongemaaakt wordt. Uw Landroid M is een elektrisch apparaat dat met de nodige voorzichtigheid moet worden gereinigd. Gebruik waarom GEEN tuinslang of hogedrukreiniger, noch stromend water op uw Landroid M. U gebruikt hiervoor het beste een spreifles die bevuid is met water. Bij het schoonmaken van de behuizing gebruikt u een zacht brostel of schone doek, zonder oplos- of polijstmiddelen (Zie Afbeelding L). Tenslotte verwijdert u alle resten van afgemaaid gras en vuil.
B. De onderkant schoonmaken
We herhalen het, het is belangrijk dat u de Landroid M uitschakelt met de Aan/uitknop en dat u beschemende handschoenen draagt voordat u de schijf aanraakt (13).
Keer de Landroid M eerst ondersteboven, zodat de onderkant zichtaar wordt. U ziet de schijf (a), het chassis (b) en de voorste wielen (15) en de aandrijfwienen (10). Maak alles grondig schoon met een zacht doek of een zacht borstel. (Zie Afbeelding.M)
Draai de schijf om zeker te weten dat hij vrij kan bewegen en dat er geen materiaal zit:tussen de schijf en het frame van de motor. Controleer ook of de messen vrij hunnen draaien en dat ze Niet door gras geblokkeerd worden.
BELANGRIJK: Verwijder vastzittend materiaal zodate het geen barst in de schijf kan veroorzaken. Zelfs eenkleine barst kan de maaprestaties van de Landroid®M negatif beinvloeden.
C. Maak de contactpinnen en de laadstrips schoon
Maak de contactpin (3) op het laadstation (4) en de laadstrip (5) op de Landroid®M schoon met een doek. Verwijder restanten van grayscale en vuil rondon de contactpinnen en laadstrips periodiek om zeker te weten dat de Landroid®M elke koer goed kan worden opgeladen.
LM
Grasmaiarobot NL
5.3 Levensduur van de batterij
Het hart van de Landroid®M is een lithium-ionbatterij van 28volt. Er is geen onderhoud nodig. Voor de juiste opslag van de batterij zorgt u ervoor dat hij volledig opgeladen is en ligt op een droge plaats:tussen 20^ en 60^
De levensduur van de batterij van de Landroid M is van diverse factoren afhankelijk zoals:
Hoe lang het maaiseizoen duurt in uw woonplaats.
Aantal uren per dag dat de Landroid M maait.
- Onderhoud van de batterij bij opslag.
M

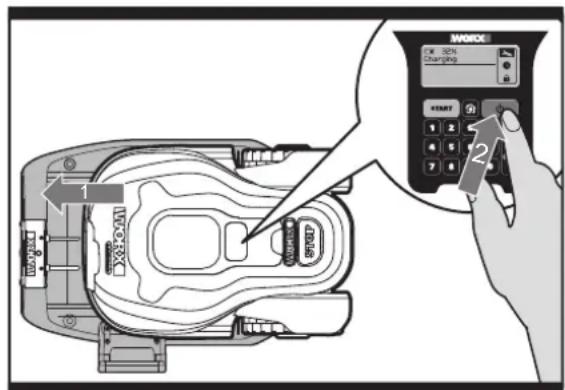

Android®M kan handmatig worden opgeladen zonder de begrenzingskabel. (Zie afbeelding N)
Om de accu handmatig op te laden zonder aansluiting van de begrenzingskabel op het oplaadstation;
- Sluit het laadstation aan op een geschikte voedingsbron.
- Dok de uitgeschakelde Android®M handmatig in het laadstation.
- Het rode lampje van het oplaadstation gaat branden.
- Druk binnen de 3 seconden en voordat het lampje op het oplaadstation groen kleurt op de AAN/UIT-knop van de Landroid®M.
- De Landroid ^®M begint te laden.
5.4 Winteropsislag
De Landroid M leeft langer en blijft gezonder als u hem een goede winterslaap tostaat. Hij is onverwoestbaar, maar hij slaapt in de winter toch liever in de schuur of in de garage.
Voordat u de Android®M wegbrengt voor de winterslaap, zorgt u voor het volgende:
Maak de Landroid M grondig schoon.
Laad de batterij volledig op.
Schakel de Landroid Muit.
Om de levensduur van de batterij te verlengen, is het aan te bevelen de batterij volledig op te laden voor de winteropslag. De grensdraad kan in de grond blijven liggen, maar de uiteinden moetne beschermd worden, bijvoorbeeld in een blikje vet. Blijf het laadstation in de winter buiten, LAST DE GRENSDRAAD DAN AANGESLOTN.
OPMERKING: Voor de winteropslag brengt u de Landroid M aan der leverancier voor een grondige schoonmaakbeurt en controle van de instelleningen, waar bij alle functies getest worden en versleten onderdelen verrangen worden.
Neemt u de Landroid M na de winterslaap weer in gebruik, zorg er dan voor dat de laadstrips (5) en contactpinnen (3) schoon zich. Het is aan te bevelen ze schoon te makeen met een fijne schuurdoek. Zorg er dan voor dat datum enarend jeist zich ingesteld en LAST de Landroid M doeon wat hij graag doet: gras maaien.
5.5 De batterij verrangen
WAARSCHUWING: Zet de Aan/uitschakelaar in de stand UIT voordat u begint met enige instelling, verranging of reparatie.
Moet u de batterij verrangen, ga dan als volgt te werk:
- Keer de Landroid ^69 M voorziglicht om.

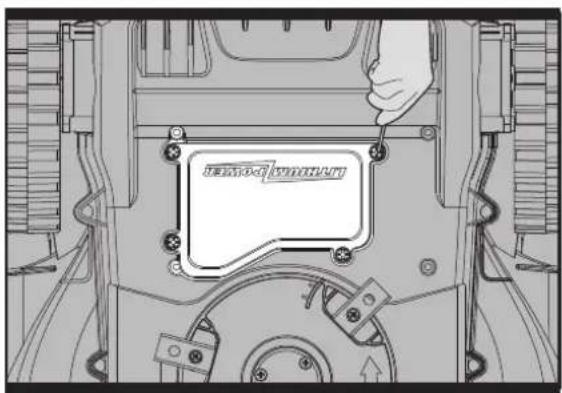

- Draai de vier schroeven van de batterij los. (Zie Afbeelding O)
- Verwijder de oude batterij. (Zie Afbeelding P)
- Monteer de neuew batterij.
- Draai de vier schroeven weeer stevig vast.
0
P
Bescherming van het milieu
Afgedankte elektrische producten kunt u niet met het normale huisafval weglooien. Breng deze producten, indien mogelijk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente waar informatie en advies over het recyclen van elektrische producten.
Conformiteitverklaring
Wij,
Verklaren dat het product,
Beschrijving WORX Grasmaairobot
Type WG794E (790-799 aanduiding van machinerie, kenmerkend voor Snoerloze grasmaaier)
Functie Gras maaien
Overeenkomt met de volgende richtlijnen,
Richtlijn Machines 2006/42/EG
Richtlijn Elektronische Compatibility 2004/108/EG
Directiva respeitante RoHS 2011/65/EU
Geluidsemissie in het milieu door materieel voor gebruik buitenshuis
2000/14/EC gewijzigd door2005/88/EC
Procedure beoordeling conformiteit volgens: Annex V
Niveau gemeten geluidsvermogen: 61.95dB(A)
Opgeveen, gegardeerde niveau geluidsvermogen: 63dB(A)
De person die bevoegd is om het technische bestand te compileren,
Naam Russell Nicholson
Adres Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK
2013/01/10
Leo Yue
POSITEC Kwaliteitsmanager
PIN-code:
