Produkttyp	Rasenmähroboter
Marke	Worx
Modell	Landroid WG794E
Nennspannung	28 V Max (25,2 V Nennspannung)
Nennleerlaufdrehzahl	2800 U/min
Schnittdurchmesser	180 mm
Schnitthöhe	20-60 mm verstellbar auf 5 Positionen
Batterietyp	Lithium-Ionen, 28 V, Modell WA3225
Ladezeit	ca. 1,5 Stunden
Ladegerätmodell	WA3716, Eingang 100-240 V~50/60 Hz, Ausgang 24-28 V DC 1,5 A
Gewicht	8,3 kg
Schutzklasse	IPX4
Schalldruckpegel	44,5 dB(A), K=0,325 dB(A)
Schallleistungspegel	63 dB(A)
Maximale Mähfläche	bis zu 1000 m²
Zufällige Bewegung	Ja, für gleichmäßiges Mähen
Regenerkennung	Ja, automatische Rückkehr zur Ladestation
Verfolgung des Begrenzungskabels	Ja, zur Bereichsabgrenzung
Klingen	3 Klingen mit 4 Schneidkanten, Modell WA0176
Diebstahlsicherung	Ja, 4-stellige PIN
Mitgeliefertes Zubehör	Ladestation, 180 m Kabel, 200 Heringe, 9 Klingen und Schrauben, Abstandsmesser, Inbusschlüssel
Klingenpflege	Monatliches Drehen/Umdrehen, kompletter Austausch am Saisonende
Reinigung	Feuchtes Tuch, kein Wasserstrahl oder Hochdruck
Winterlagerung	Reinigung, vollständiges Aufladen, trocken lagern

Häufig gestellte Fragen - Landroid WG794 WORX

Was ist die maximale Rasenfläche, die der Landroid WG794 mähen kann?

Der Landroid WG794 kann eine Fläche von bis zu 1000 m² mähen, abhängig von Grasart, Feuchtigkeit, Temperatur und Anzahl der Hindernisse.

Wie stellt man die Schnitthöhe ein?

Öffnen Sie die Abdeckung des Bedienfelds und drehen Sie den Einstellknopf, um eine der 5 Positionen von 20 bis 60 mm auszuwählen. Stellen Sie beim ersten Mähen die maximale Höhe (60 mm) ein.

Funktioniert der Roboter bei Regen?

Nein. Der Regensensor erkennt Regentropfen und schickt den Roboter zurück zur Basis. Er nimmt das Mähen nach einer programmierbaren Verzögerung (0-180 Minuten) wieder auf, sobald die Sensoren trocken sind.

Wie installiert man das Begrenzungskabel?

Wickeln Sie das Kabel um den zu mähenden Bereich und verwenden Sie den mitgelieferten Abstandsmesser, um einen Abstand von mindestens 35 cm zum Rand einzuhalten. Vergraben Sie es einige cm im Boden oder befestigen Sie es mit Heringen. Verbinden Sie die Enden mit der Ladestation.

Was tun, wenn der Roboter seine Ladestation nicht findet?

Überprüfen Sie, ob das Begrenzungskabel richtig angeschlossen und nicht durchtrennt ist. Die blinkende grüne LED an der Basis zeigt ein Verbindungsproblem an. Wenn die LED dauerhaft grün leuchtet, der Roboter dem Kabel aber nicht folgt, tauschen Sie die Kabelenden an der Basis.

Wie pflegt man die Klingen?

Die Klingen haben 4 Schneidkanten. Drehen Sie sie monatlich um, um eine neue Kante zu verwenden. Ersetzen Sie alle 3 Klingen gleichzeitig, wenn sie abgenutzt sind. Verwenden Sie immer neue Schrauben (Ref. WA0176).

Kann ich den Roboter mit einem Wasserstrahl reinigen?

Nein. Verwenden Sie niemals einen Schlauch oder Hochdruckreiniger. Reinigen Sie das Gehäuse mit einem feuchten Tuch und einer weichen Bürste. Für die Unterseite drehen Sie den Roboter um und wischen Sie vorsichtig.

Wie wechselt man den Akku?

Schalten Sie den Roboter mit dem Ein-/Ausschalter aus. Drehen Sie ihn um, schrauben Sie die 6 Schrauben des Akkufachs heraus, entfernen Sie den alten Akku (Modell WA3225) und setzen Sie den neuen ein. Ziehen Sie die Schrauben fest.

Was tun bei Fehlermeldung auf dem Bildschirm?

Der Roboter stoppt und zeigt einen Code an. Drücken Sie STOP, um das Problem zu beheben, drücken Sie dann zweimal die EIN/AUS-Taste und schließlich START. Schlagen Sie im Fehlerbehebungsleitfaden für spezifische Codes nach.

Wie lagere ich den Roboter im Winter?

Reinigen Sie ihn gründlich, laden Sie den Akku vollständig auf, schalten Sie ihn aus und lagern Sie ihn an einem trockenen Ort (Schuppen, Garage). Schützen Sie die Enden des Begrenzungskabels, wenn es draußen bleibt.

BEDIENUNGSANLEITUNG Landroid WG794 WORX

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

BEDIENUNGSCANLEITUNG

INHALT

1. Sicherheitsvorschriften 20

1.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge 20
1.2 Informationen zum AndroidM 22

2. Technische Daten und Lieferumfang 24

2.1 Technische Daten 24
2.2 Komponenten 25

3. Wissenswertes zu ihrer LandroidM 27

3.1 Wie weiß mein Android M, wo er mAHen soll? 27
3.2 Wie weiß mein Android M, wohin er fahren soll? 28

A.Ladebasisfinden 28
B.Regensensor 28
C.Begrenzungskabelerkennen 28
D. Beim Mähen stoppen und wieder starten 28

3.3 Welche Fläche kann mein AndroidM mühen? 29
3.4 Wie gut mächt der Landroid Mdas Gras? 29

4. Grundlegendes zum Begrenzungskabel 30

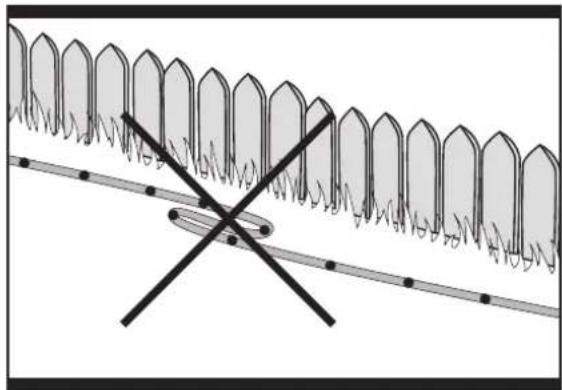

4.1 Begrenzungskabel abstecken 30
4.2 Begrenzungskabel eingraben 30
4.3 Begrenzungskabel verbinden 31
4.4Einschalten und Installation prufen 31

5.Wartung 31

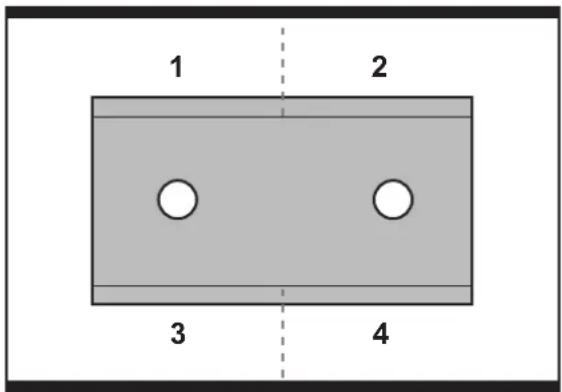

5.1 Immer schon scharf 31

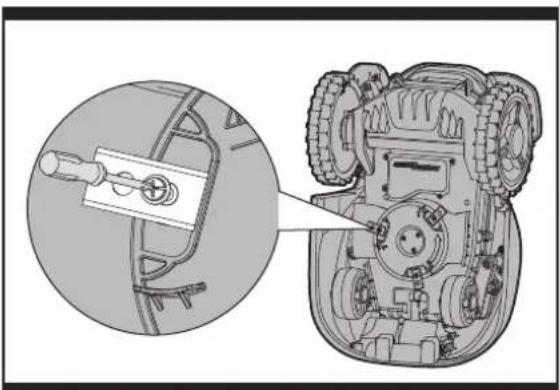

A. Messer drehen und umdrehen 32
B. Messer austauschen 32

5.2 Sauber halten 32

A.Gehäuse reinigen 32
B. Unterseite reinigen 33
C. Kontakte und Ladestreifen reinigen 33

5.3 Akkulaufzeit und - haltbarkeit 33
5.4 Uberwintern 33

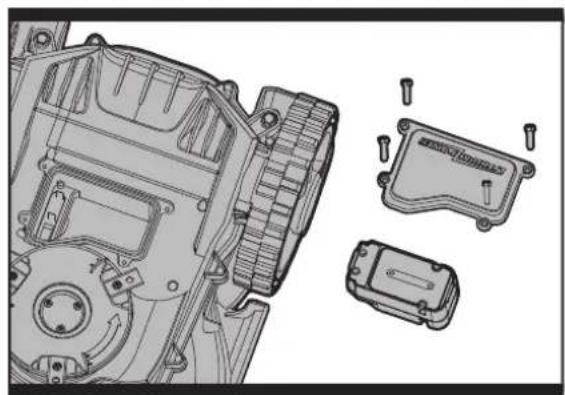

5.5 Akku austauschen 34

6. Konformitätserklung 35

1. Sicherheitsvorschriften

1.1 Allgemeine Sicherheitseinweise für Elektrowerkzeuge

WARNING: Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Lesen Sie die Bedienungsanleitung zum sicheren Betrieb des Gerätes aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden.
• Kinder sollenn grundsatzlich beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

VOR GEBRAUCH BITTE GENAU DURCHLESEN UND FÜR WEITERE FRAGEN AUFBEWAHREN

SICHERER BETRIEB

Training

a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschrifsmäßigen Gebrauch des Rasenmabers vertraut.
b) Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, den Rasenmacher zu benutzen. Nationale Vorschriften können das Alter der Bedienperson möglichereanse beschranken.
c) Bedenken Sie, dass der Bediener oder Benutzer bei Unfallen oder Gefährdungen anderer Personen oder deren Eigentum die Verantwortungträgt!

Vorbereitung

a) Prufen Sie, ob der Draht fur die automatische Begrenzung des Verfahrenwegs korrekt installiert ist.
b) Inspizieren Sie die Gegend, in der die Ausrüstung eingesetzt werden soll, grundlich und entfern den Si alle Objekte, die durch die Maschine aufgeschleudert werden konnten.
c) Vor der Benutzung immer durch Augenschein prufen, ob Messer, Messerschrauben und Schneidbalken abgenutzt oder beschädigt sind. Abgenutzte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden.
d) Achten Sie darauf, dass bei Geräten mit mehreren Klingen ein Klingensatz durch den anderen in Rotation versetzt werden kann.

BETRIEB

1. ALLGEMEINE SICHERHEITSHINWEISE

a) Betreiben Sie das Gerät niemals mit defektem Schutz oder ohne installierte Sicherheitsvorrichtungen, wie etwa Deflektoren;
b) Hände und FüBe nicht in die Nähe oder unter rotierende Teile bringen.
c) Niemals den Rasenmacher bei laufendem Motor anheiten oder tragien.
d) Maschine ausschalten

Vor dem Beseitigen einer Verstopfung;
Vor dem Uberprüfen, Reinigen oder Arbeiten am Gerät.
e) Der ursprüngliche Zustand des WORX LandroidM darf nicht modifiziert werden. Alle Änderungen erfolgen auf eigene Verantwortung.
f) Starten Sie den WORX Landroid M vorschiftsgemäß. Mit dem Hauptschalter in Position ON darauf und FüSe nicht in die Nähe der rotierenden Messer gelangen. Hände oder FüSe nie unter den Maher halten.
g) Wenn sich der Hauptschalter in der Position ON befindet,arf der WORX LandroidM niemals angehoben oder herumgetragen werden.
h) Erlauben Sie niemandom, der sich mit den Funktionen und Verhaltensmustern von WORX Landroid M nicht auskennt, den Maher zu benutzen.
i) Keine Gegenstände auf den WORX Android M oder seine Ladestation legen.
j) Wenn der Messerteller oder das Gehäuse defekt ist,arf der WORX Landroid M nicht in Betrieb genommen werden. Das gleiche gilt fur defekte Messer, Schrauben, Muttern oder Kabel.
k) Den WORX Android M nicht benutzen, wenn der Hauptschalter defekt ist.
I) Den WORX Landroid ^念 M stets mit dem Hauptschalter ausschalten, sobald der Maher nicht benutzt wird. Der WORX Landroid ^念 M kann nur gestartet werden, wenn sich der Hauptschalter in der Stellung ON befindet und der korrekte PIN-Code eingegeben wurde.

2. HINWEIS ZUM AUTOMATIKBETRIEB DES ROBOTERS

a) Den WORX Landroid M niemals verwenden, wenn sich Personen - besonders Kinder - oder Haustiere in der Nare aufhalten.

3. GENERELLE HINWEISE ZUM UMGANG MIT RASENMÄHERN

a) Nur bei Tageslicht oder gutem künstlichen LichtMAhen.
b) Nach Möglichkeit nicht in nassem Gras arbeiten.
c) Tragen Sie beim Mähen stets festes Schuhwerk und eine lange Hose. Den Rasenmacher nicht barfuß oder mit offenen Sandalen benutzen.
d) Auf schrägen Flächen stets auf sicheren Tritt achten.
e) Beim Rückwartsgeben oder Ziehen des Rasenmabers außerst vorsichtig sein.
f) Den Motor wie in den Anweisungen beschreiben starten und darauf darauf auf acht, dass die FüBe ausreichend welt von den Messern entfernt sind.

WARTUNG UND AUFBEWAHRUNG

WARNING! Wenn der Mäher auf dem Kopf stehen, muss sich der Hauptschalter stets in der Position OFF befinden.

Bei allen Arbeitsen am Untergestell des Mährers sowie beim Reinigen oder Austauschen der Messer muss sich der Hauptschalter stets in der Position OFF befinden.

a) Den festen Sitz aller Schrauben, Muttern und Bolzen sicherstellen um zu gewährleisten, dass sich der Rasenmacher in einem betriebssicheren Zustand befindet;
b) Den WORX Landroid M einmal pro Woche kontrollieren und eventuell beschädigte oder verschlissene Teile austauschen.
c) Messer und Messerteller besondere sorgfältig auf Schäden untersuchen. Bei Bedarf alle Messer und Schrauben gleichzeitig austauschen, um eine Unwucht der rotierenden Teile zu vermeiden.
d) Verwenden Sie beim Austausch nur Original WORX Messer.
e) Verwenden Sie zum Laden des Akkus nur das vom Hersteller empfohlene Ladegerat. Eine nicht den Hinweisen entsprechende Verwendung kann zu einem Stromschlag, zur Überhitzung oder zum Auslaufen der Batterieflussigkeit führen.
f) Tritt Batterieflüssigkeit aus, beseitigen Sie sie mit Wasser und einem neutralen Reinigungsmittel. Kommt sie mit Augen etc. in Kontakt,uchen Sie sofort einen Arzt auf.
g) Warten Sie den Roboter nach den Anweisungen des Herstellers.

Transport

Für langere Transporte legen Sie den WORX LandroidM am besten in die Originalverpackung.

Für einen sicheren Transport vom oder innerhalb des Arbeitsbereichs:

a) STOP -Taste drucken, um den Maher anzuhalten. Ist der Diebstahlsalarm aktiviert, geben Sie die erste Ziffer des PIN-Codes ein. Beim erstmaligen Start des Mabers wahlen Sie einen vierstelligen PIN-Code.
b) Bringen Sie den Hauptschalter in die Stellung OFF, wenn der Mather getragen werden soll.
c) Den Maher an seinem Griff ganz hinten unter tragen. Halten Sie den Messerteller beim Tragen des Mahers vom Körperweg.

WARNING! Das Produktarf nur mit dem mitgelieferten Gerät verwendet werden.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschlieben. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschlieben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten. Bei Nichtverwendung des Akkupacks ist这点es von Metallgegenständen fernzuhalten, wie etwa Buroklammern, Münzen, Nageln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren konnten. Das Kurzschlieben der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, damit diese nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies Dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spulen und einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer these Anweisungen beachten und den korrekten Ladevorgang ausfuhren.
j) Akkupack bei Nichtverwendung nicht länger Zeit aufladen halten.
k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
I) Akkupacks Funktionieren bei normaler Zimmertemperatur (20^ ± 5^) am besten.
m) Beim Entsorgen von Akkupacks sollenn Akkupacks mit verschiedene elektrochemischen Systemen voneinander getrennt gehalten werden.

n) Nur mit dem von WORX bezeichneten Ladegerät auflagen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupack geeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.
o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem Gerätnehmen.
s) Ordnungsgemäß entsorgen.

1.2 Informationen zum Android®M

WARNING - Rasenmahroboter konnen bei inkorrekterVerwendung gefährlich sein.

Lesen Sie die Bedienungsanleitung sorgfältig durch und verstehen Sie deren Inhalt, bevor Sie ihrenRasenmahroboter betreiben.

WARNING - Halten Sie einen Sicherheitsabstand zu Unbeteiligten ein.

WARNING - Betätigen Sie die Deaktivierungsvorrichtung, bevor Sie am Gerät arbeiten oder die Maschine anheiten.

Halten Sie ihre Höhe und Füsse von den rotierenden Messern fern. Greifen Sie nie mit der Hand oder dem Fuß nahe an oder unter das Gehäuse, wenn der Rasenmahroboter in Betrieb ist.

Rasenmahrboter können nur starten, wenn sich der Hauptschalter in der EINGESCHALTETEN Position befindet und der korrekte PIN eingegeben wurde. Bei der Inspektion und/oder Wartung muss der Hauptschalter AUSGESCHALTET sein.

WARNING - Rasenmahrboterarf nicht als Transportmittel missbraucht werden.

Nicht im Feuer entsorgen

Nicht ins Wasser werfen

Akkus sollten dem Recycling zugeführrt werden.

Akkus enthalten Lithium-lonen, Altakkus sollenen einer umweltgerechten Wiederverwertung zugeführrt werden. Altakkus nicht über den unsortingen Siedlungsabfall entsorgen. Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu ihrer lokalen Sammel- oder Recyclingstelle.

Waschen Sie das Gerät nicht mit einem Hochdruckreiniger.

Innerhalb der EU weist these Symbol daraufhin, dass these Product nicht über den Hausmull entsorgt werden darf. Altgeräte enthalten wertvole recyclingfähige Materialien, die einer Wiederverwertung zugeführten werden sollenn und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.itte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. These wird dann das Gerät der stofflichen Verwertung zuführen..

2. Technische Daten und Komponenten

2.1 Technische Daten

Typ: WG794E (790-799-Bezeichnung der Maschine, repraesientiert den Rasenmahrboter)

Nennleistung 28V Max*		---
Nenndrehzahl 2800/min
Schneidradius 180mm
Schnitthöhe 20-60mm
Schneidehöhen-Positionen 5
Batterietyp Lithium-Ionen-Akku
Akkumodell		WA3225
Aufladezeit		Ca. 1.5 Stunden
Ladegerätmodell WA3716
Leistung des Ladegeräts	Eingang: 100-240V~50/60Hz, 50W
	Ausgang: 24-28V DC(Gleichstrom), 1.5A
Gewicht	8.3kg
Schutzklasse	IPX4

*Spannung ohne Arbeitslast gemessen. Die anfängliche Akkuspannung erreicht maximal 28 Volt. Die Nennspannung liegt bei 25.2 Volt.

Informationen über lärm

Gewichteter Schalldruck	44.5dB(A), KpA: 3.25dB(A)
Gewichtete Schalleistung	63dB(A)
Tragen Sie bei einem Schalldruck über einen Gehörschutz	80dB(A)

Zubehörteile

Ladebasis mit 15m langem Verlängerungskabel 1

Messer (WA0176) 9

Schrauben 9

Begrenzungsnägel (WA0179) 200

180m Begrenzungsdraht 1

Ladebasis-Haltenägel 4

Netzteil (WA3716) 1

Begrenzungskabel-Abstendlehre 2

Nbusschlüssel 1

Wir empfehlen Ihnen, sãmtliche Zubehörteile beim selbst Fachhandlcr zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhandlcr berat Siemere.

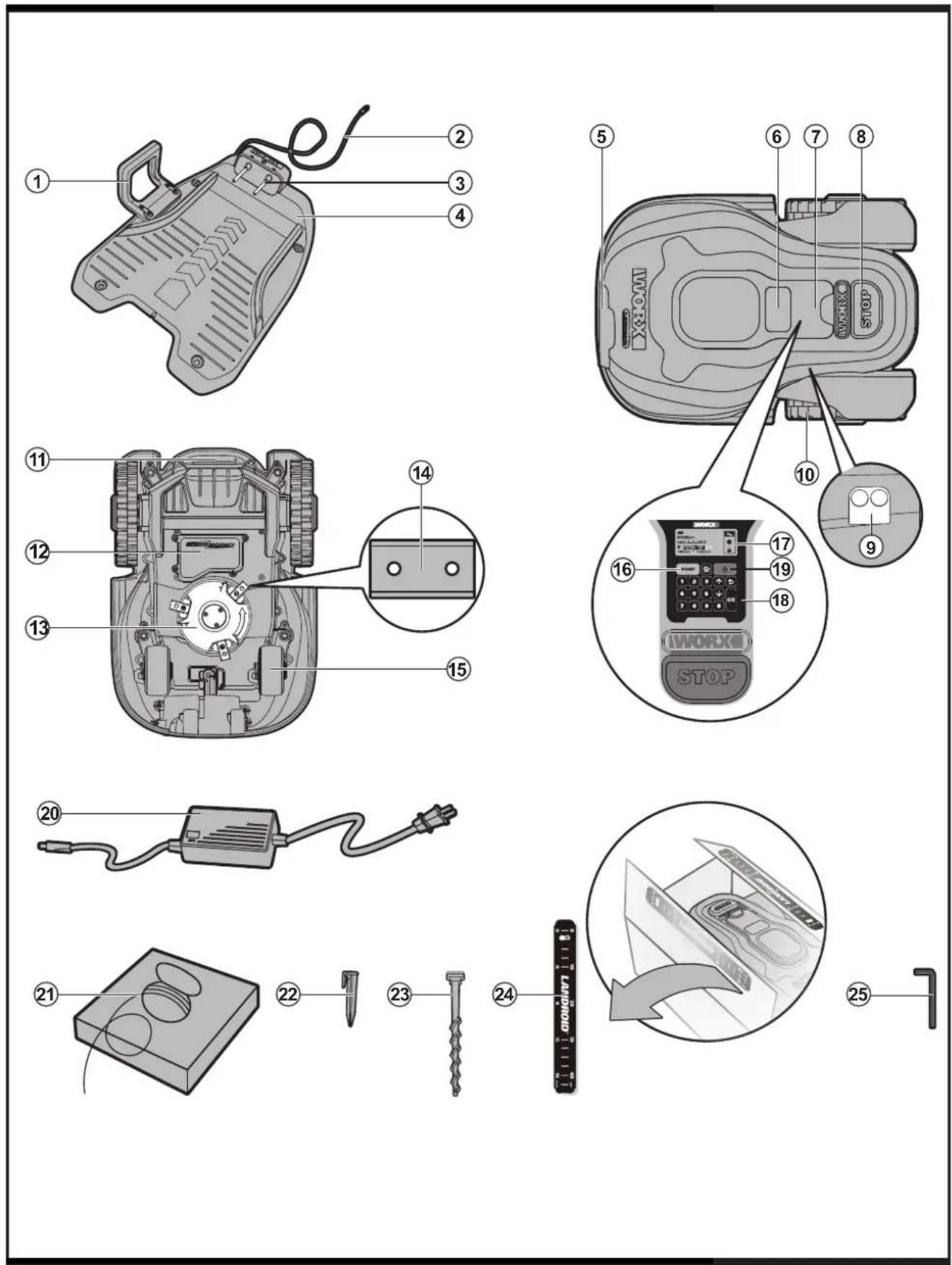

2.2 Komponenten

1. LENKER
2. NIEDERSPANNUNGSKABEL
3. KONTAKTSTIFTE
4. LADEBASIS
5. LADESTREIFEN
6. TASTATURFENSTER
7. ABDECKUNG DES BEDIENFELDES
8. STOPPTASTE
9. REGENSENSOR
10. HINTERES ANTRIEBSRAD
    11.GRIFF
    12.AKKU
11. DREHSCHEIBE DERMESSER
12. SCHNEIDMESSER
13. VORDERRAD
14. STARTTASTE
    17 DISPLAY
15. TASTATUR
16. EIN-/AUSTASTE
17. NETZTEIL
18. BEGRENZUNGSKABEL(180m)
19. DRAFTSTIFTE
20. LADEBASIS-HALTENAGEL
21. BEGRENZUNGSKABEL-ABSTANDLEHRE
22. INBUSSCHLUSSEL

3. Wissenswertes zu Ihrlem Android®M

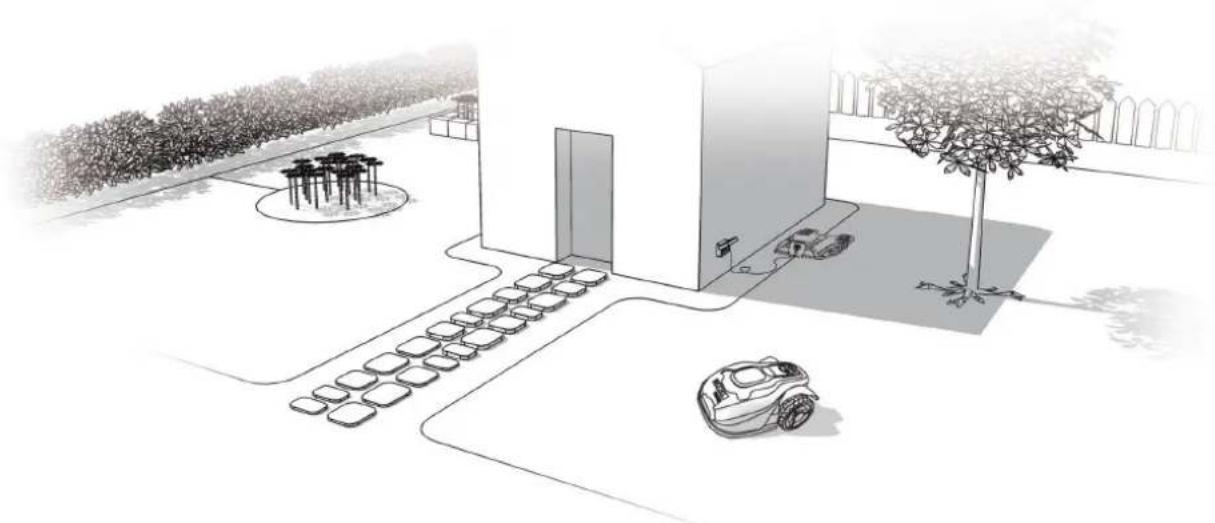

Herzlichen Glückwunsch zum Kauf ihren neuen Landroid M und willkommen in der komfortablen Welt des automatischen Mahens. Nun möchten wir Ihnen zeigen, wie Ihr Landroid M Funktioniert und „denkt".

3.1 Wie weiß mein Android M, wo er mAHen soll?

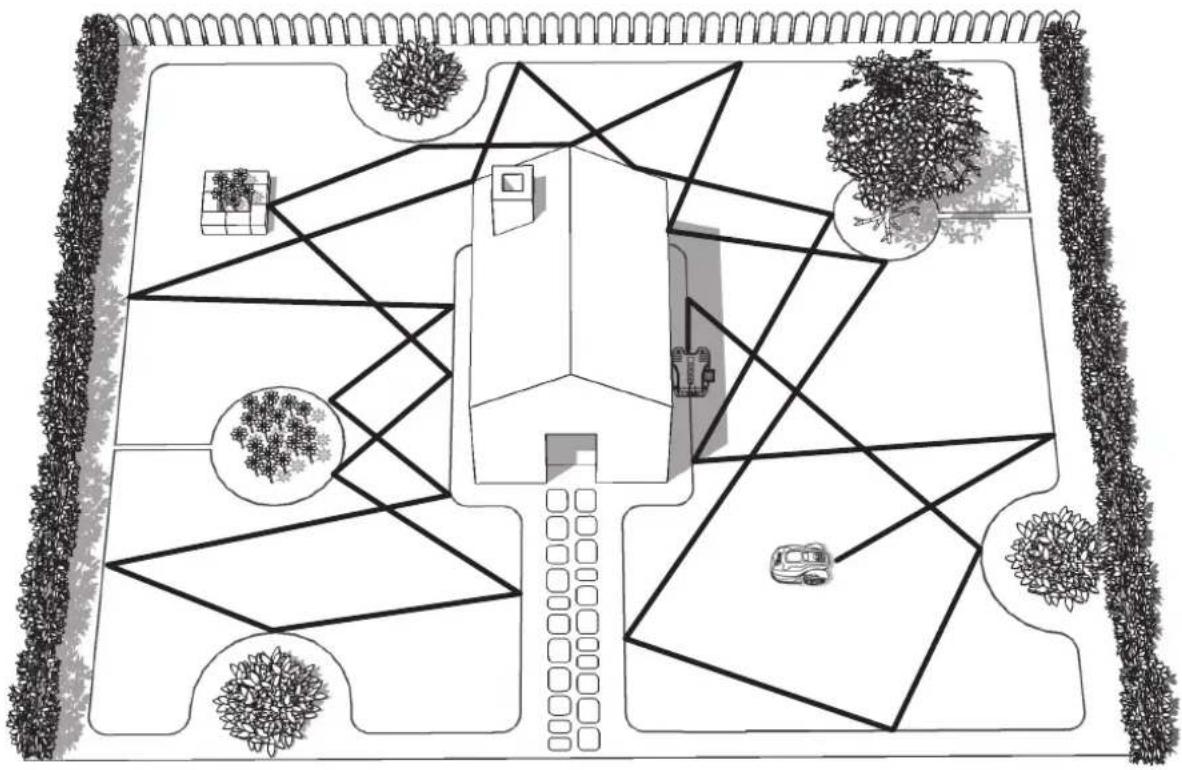

Der Landroid M wahlt seine Richtung nach dem Zufallsprinzip. Dadurch sorgt das Gerät davon, dass der Rasen gleichmäß gemaat wird und keine auffalligen Mahwege entstehen (Siehe Abbildung A).

A

3.2 Wie weiß mein Android® M, wohin er fahren soll?

Ihr Landroid M kann vollig selbstständig arbeiten. Der Landroid M weiß, wann es Zeit ist, seine Ladestation (4) zum Aufladen anzusteuern, bemerkt Regen, stoppt selbsttätig, wenn ein Problem auffritt, und kann anhalten, zurückweichen und dann selbsttätig umdrehen, falls er auf seiner Bahn an Hindernisse wie Menschen, Tiere und andere Gegenstände stöhlt. Der Landroid M stoppt auch die Messerscheibe automatisch, sobald er angehoben wird, damit es nicht zu Unfallen kommt.

A. Ladebasis finden

Wenn Ihr Landroid® M aufgeladen werden muss, stellt er das Mahen ein und folgt dem Begrenzungskabel (21) gegen den Uhrzeigersinn zurück zu seiner Ladebasis. Die Messerdrehscheibe des Landroid® M hört automatisch auf, sich zu drehen, wenn das Gerät zu seiner Ladestation zurückkehrt. Soltte es aber manuell zur Ladestation zurückkehren müssen, (wenn Sie die Home-Taste drücken,) dreht sich die Messerdrehscheibe und schneidet das Gras beim Begrenzungsdraht. Wenn Sie also das Gras beim Begrenzungsdraht mahen wollen, müssen Sie einfach die Home-Taste drücken. Wir empfehlen, dass Sie diese Funktion verwenden, wenn die Akkuleistung mehr als 75% beträgt. Sie können die Akkuleistung im Display überprüfen.

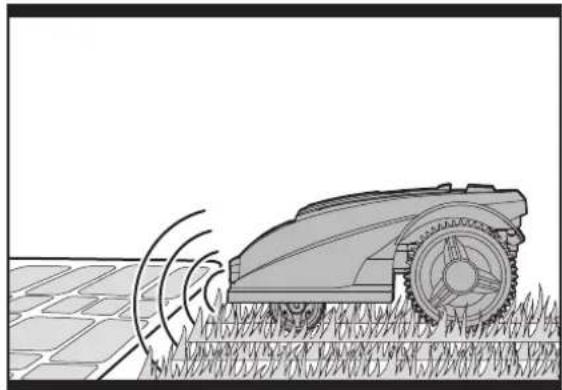

B. Regensensor

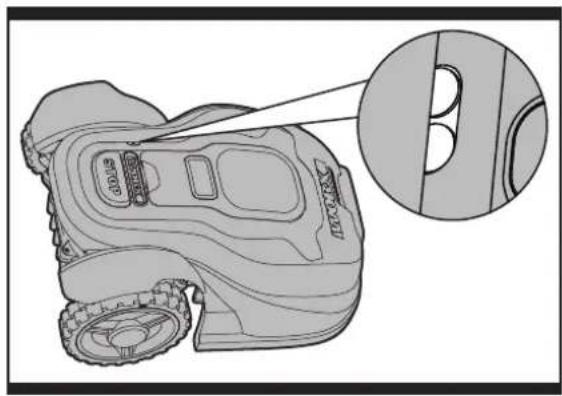

Der Landroid M hat einen Regensensor (9) auf der Seite, der Regentropfen registriert und den Landroid M anweist, mit dem Mahen aufzuhoren und den Begrenzungsdraht entlang zurück zur Ladestation zu folgen. (Siehe Abbildung B)

B

C

Der Landroid M ist bei Regen über eine verzogerte Startfunktion (0 - 180Min.) programmierbar. Sollten die Regensensoren Nass werden, so keht der Landroid M zurück in seine Docking-Station. Erst wenn die Regensensoren trocken sind, beginnt der Landroid M mit dem verzogerten Start-Countdown oder fahr umgehend mit dem Mahvorgang fort.

C. Begrenzungskabel erkennen

Der Landroid M halt sich grundsätzlich an die vom Begrenzungskabel vorgegebenen Grenzen; dazu setzen er zwei spezielle Sensoren an seiner Vorderseite ein. Zum Wenden überfährt der Landroid M das Begrenzungskabel um bis zu 20cm^* . (Siehe Abbildung C)

*Dies ist ein empfohlener Abstand, . Abstandlehre für die richtigen Entfernungen.

D. Beim Mähen stoppen und wieder starten

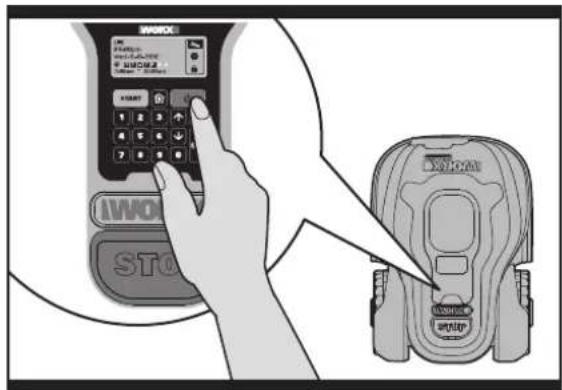

Wenn Sie den Landroid M beim Mahen stoppen mochten, drucken Sie einfach die Zugangstaste (8) am Oberteil. Zum Starten des Mahvorgangs offen Sie den Deckel des Bedienfelds und drucken Sie die EIN/AUS-Taste. Betätigten Sie dann direkt die Starttaste oder geben Sie weitere Befehle ein, bevor Sie die START-Taste drucken (Siehe Abbildung D,E). Falls der Landroid M erkennt, dass etwas nicht stimmt, zeigt er eine Fehlermeldung im Display (16) an und schaltet sich

D

E

selt aus, wenn er vom Benutzer innerhalb von 20 Minuten keinen Befehl erhält. (Hinweise zu Fehlermeldungen finding Sie in der Programmierungs-und Problemlösungsanleitung.)

Betrieb wiederaufnehmen:

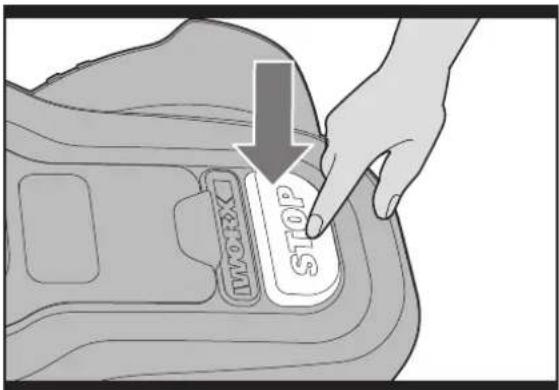

• Drucken Sie die STOP-Taste, um das Problem zu beheben.
• Drücken Sie die EIN/AUS-Taste (19) zweimal, um die Maschine nochmals zu starten.
  Starttaste drucken
  Der Landroid M beginnt zu mahlen!

3.3 Welche Fläche kann mein Android®M mahen?

Ihr Landroid M kann Flächen bis etwa 1000m^2 mAHen; die exakte Fläche hangt natürlich von verschiedenen Faktoren ab-beispielsweise:

• Art und Wachstumsgeschwindigkeit des Grases.
  Scharfe der Messer (14).
  Feuchtigkeit.
  Umgebungstemperatur.
  Art und Anzahl der Hindernisse im oder auf dem Rasen.

Wenn die Umgebungstemperatur an Ihrem Wohnort sehr hei ist, ist es möglich, dass sich Ihr Landroid M etwas langsamer aufländ. Auf offenen Flächen mit nur weniger Hindernissen wie Blumenbeeten, Springbrunnen, Gehwegen und dergleichen verbraucht der Landroid M weniger Energie.

Nahere Einzelheiten zur normalen Arbeitszeit des Landroid®M finden Sie in der folgenden Tabelle:

Landroid M WG794E - ZEITPLAN FÜR AUTOMATISCHE MÄHZEIT

Bereich\( M^2 \)	Automat. Mäh- Laufzeit - Stunden	Automat. Mäh- Laufzeit - Stunden	Dienstag Mäh- Stunden	Mittwoch Mäh- Stunden	Donnerstag Mäh- Stunden	Freitag Mäh- Stunden	Samstag Mäh- Stunden	Sonntag Mäh- Stunden
100	3	7:00-8:30	/	/	7:00-8:30	/	/	/
200 7 7:00-8:24 7:00-8:24 7:00-8:24 7:00-8:24 //
300 8 7:00-8:36 7:00-8:36 7:00-8:36 7:00-8:36 //
400	11	7:00-9:12	7:00-9:12	7:00-9:12	7:00-9:12	7:00-9:12	/	/
500	13.5	7:00-9:42	7:00-9:42	7:00-9:42	7:00-9:42	7:00-9:42	/	/
600	16.5	7:00-10:18	7:00-10:18	7:00-10:18	7:00-10:18	7:00-10:18	/	/
700	19	7:00-10:48	7:00-10:48	7:00-10:48	7:00-10:48	7:00-10:48	/	/
800	21.6	7:00-11:18	7:00-11:18	7:00-11:18	7:00-11:18	7:00-11:18	/	/
900	24.3	7:00-11:54	7:00-11:54	7:00-11:54	7:00-11:54	7:00-11:54	/	/
1000	27	7:00-12:24	7:00-12:24	7:00-12:24	7:00-12:24	7:00-12:24	/	/

Die Mahrduer faltw gegen der onen erwahnten Faktoren je nach Rsen underschiedlich aus. Experimentieren Sie ein wigen mit der Zeit, die Sie Ihrem LandroidM taglich zum Mahen zugestehen, bis Sie die perfekte Vorgabe gefunden haben. Sie konnen die Arbeitszeit Ihres LandroidM nach Ihrem individuellen Zeitplan einstellen - schlagen Sieitte im Programmierleitfaden nach.

3.4 Wie gut mächt der Android®M das Gras?

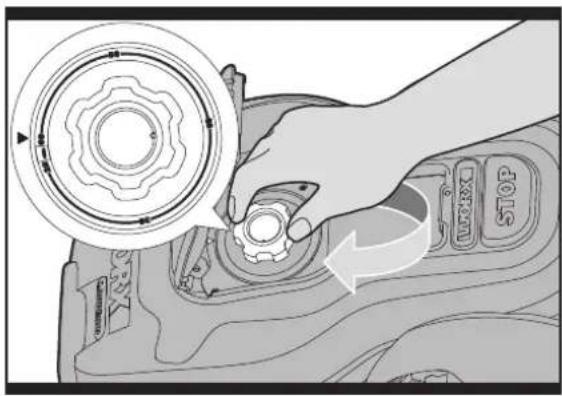

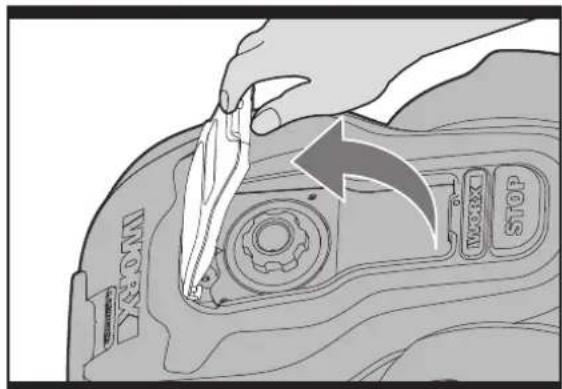

Die Schnittthöhe des Android M lassst sich zwischen 2 und 6 cm einstellen. Bevor Sie ihren Landroid M das erste Mal in Betrieb nehmen, sollen den Sie das Gras auf eine Hohe von unter 9 cm schneiden. Dann müssen Sie unbedingt die Abdeckung des Bedienfeldes (7) offen und die Schnittthöhe auf die Maximalschnitthöhe von 6 cm einstellen. (Siehe Abbildungen F, G) Ihr Landroid M maht am besten bei trockenem Wetter. Ihr Android M mag kein feuchtes Gras, da sich diese an der Messerscheibe (13) und am Motor zusammenallen kann; zusätzlich kommt der Landroid M auf feuchtem Untergrund nur muhsam vorwärts und kommt leichter ins Rutschen.

Ihr Landroid®M fürchtet Gewitter. Schützen Sie den Landroid®M

F

bei Gewittern, indem Sie den Stecker der Ladebasis (4)ziehen, das Begrenzungskabel trennen und damit sorgen, dass sich der LandroidM nicht aufladen damit.

Ihr Landroid M liebt Rasenmähen; vor allem dann, wenn Sie seine Messer (14) stets in gutem Zustand halten. Der Landroid M kann eine Menge Dinge ganz allein erledigen - allerdings benötigt er manchmal ihre Hilfe, damit er sich nicht selbst verletzt.

• Lassen Sie den Landroid M niemals über Kies fahren.
• Entfernen oder blockieren Sie Hindernisse, an denen der Landroid®M aus Versehen hochklettern und seine Messerscheibe beschädigten können.
• Befreien Sie ihren Rasen von sämtlichen Abfallen und Fremdkörpern.

G

4. Grundlegendes zum Begrenzungskabel

4.1 Begrenzungskabel abstecken

Mit der Begrenzungskabel-Abstandlehre (24) schaffen Sie den richtigen Abstand zur Rasenkante (mehr als 35cm^* ).

• Dies ist ein empfohlener Abstand. Sorgen Sie mit der mitgelieferten Abstandlehre für die richtigen Entfernungen.

Falls Ihr Nachbar ebenfalls einen Landroid®M nutzt, müssen Sie einen Abstand von mindestens 2m zwischen ihrem Begrenzungskabel und dem des Nachbarn einhalten.

Bitte beachten Sie, dass Ihr Android®M Signale vom Begrenzungskabel nur bis zu einer Entfernung von 18m empfangen kann.

H

Das Begrenzungskabel muss die Fläche, die gemäht werden soll, exakt umschließen. Ihr Android M kommt

durchinander, wenn er auf zusätzliche Biegungen oder Windungen des Grenzkabels stöhrt, die nicht zur Mahlfache gehoren (Siehe Abbildung H). Wenn nach dem Umschlieben der Mahlfache noch Begrenzungskabel übrig sein sollte, schneiden Sie das überschüsse Stück ab und lagern es separat. Vergessen Sie aber nicht, beim Abschreiben ein kleines Stück zum Anschluss an die Ladebasis zu verschonen, damit der Anschluss möglich ist, ohne wieder einen Teil des Kabels aus Graben zu müssen.

4.2 Begrenzungskabel eingraben

Auch wenn einige Hersteller vorschlagen, den Begrenzungsdraht über dem Boden zu verlegen, empfehlen wir Ihnen, ihn eine Zentimeter tief im Boden zu versenken.

Zum Eingraben des Begrenzungskabels können Sie das separat erhältliche Territorium-Markierungswerkzeug von WORX erwerben; dies erhalten Sie Dort, wo Sie auch ihren Landroid M gekauft haben.

Wenn Sie das Begrenzungskabel eingraben möchten, sollen den Sie bedenken: Es kann vorkommen, dass der Landroid® M bei seinem ersten Ausflug in seinem neuen Umfeld auf Schwierigkeiten stöhrt, die Sie beim Verlegen des Begrenzungskabels nicht bedacht haben. Es wird empfohlen, dass Sie zuerst den Begrenzungsdraht im Rasen festpflocken, damit Sie gegebenenfalls kein Einstellungen vornehmen konnen. Dadurch kann sich der Landroid® M an seine neue Umgebung gewöhnen und es wird sichergestellt, dass er erfolgreich mit der Ladestation arbeitet, bevor der Begrenzungsdraht eingegeben wird.

Wenn Sie den Begrenzungsdraht fertig installiert haben, wird empfohlen, dass Sie dem Landroid M befehlen, dem Begrenzungsdraht zu folgen, indem Sie die Home-Taste drucken.

Wenn Sie zusehen, wie der Landroid M die Ladestation ansteuert, konnen Sie Änderungen an der Route des Begrenzungsdrahts vornehmen, um für ein störungsfreies Verfolgen des Begrenzungsdrahts durch den Landroid M zu sorgen, wenn dieser die Ladestation ansteuert.

4.3 Begrenzungskabel verbinden

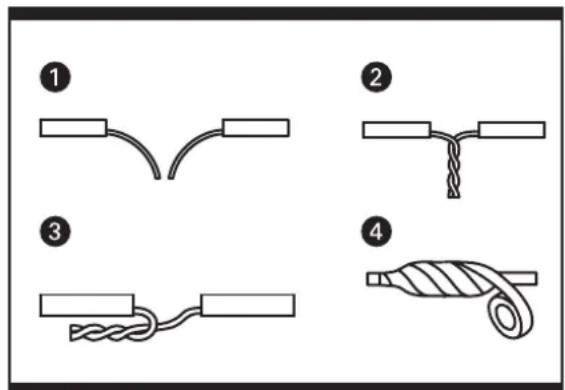

Des Begrenzungskabel (21) lassst sich problemlos verlangern, indem Sie die Enden aufspleißen (also „auseinanderdreeln") und mit den Enden eines weiteren Kabels verbinden. Die Verbindungsstelle konnen Sie mit Wasserfestem Klebeband sichern. (Siehe Abbildung I)

4.4 Einsatzen und Installation prüfen

Wenn die Ladeanzeige nicht aufleuchtet, sind die Stromverbindungen zu überprüfen.

Wenn die LED auf Ihrer Landroid®M Ladestation grün blinkt, prufen Sie, ob der Begrenzungsdraht gut angeschlossen oder durchgeschritten ist.

Rot an: Akku wird geladen.

Rotes Licht blinkt: Fehleranzeige,itte unter Storungsbehebung nachsehen und Problem beheben.

Grüne Licht blinkt: Überprüfen Sie, ob der Begrenzungsdraht richtig angeschlossen ist.

Wenn das grüne Licht auf der Ladestation aufleuchtet, platzieren Sie ihren Landroid®M über den Begrenzungsdraht; falls der Landroid®M dem Begrenzungsdraht folgt, ist er richtig angeschlossen.

Sollte sich Ihr Landroid M innerhalb seines Bereichs befinden, aber im Display "Außerhalb des Mühbereichs" anzeigen und die LED auf der Ladestation grün aufleuchten, so bedeutet dies, dass Sie die Enden des Begrenzungsdrahts falsch abgeklemmt haben. Einfach wieder vertauschen.

5. Wartung

Ihr Landroid®M musn hin und wieder uberpruft werden. Der Landroid®M arbeitet hart und verdient daher von Zeit zu Zeit eine ordentliche Reinigung oder einen Austausch von VerschleBsteilen. In Folgenden mochen wir Ihnen erklaren, wie Sie ihren neuen Landroid®M am besten an sein neues Umfeld gewohnen und him die Pflege zukommen lessen, die er verdient.

5.1 Immer schon scharf

WARNING: Zum Austauschen des Messers, Schalten Sie ihren Landroid®M mit der Ein-/ Austaste ab, ziehen Sie Schutzhandschuhe über, bevor Sie den Landroid®M reinigen, einstellen die Messer auswechseln!

WARNING: Zum Austauschen des Messers Wechseln Sie bei einem Austausch unbedingt zu grundsätzlich alle Messer auf einmal. Verwenden Sie beim Fixieren der Messer stets neue Schrauben. Das ist wichtig, damit die Messer fest halten. Falls Sie keine neuen Schrauben fenden, kann das zu schweren Verletzungen führen.

Der Landroid M schneidet Gras nicht wie andere Rasenmacher. Seine Messer (14) sind an allen vier Kanten rasiermesserscharf und wirbeln zum perfekten Schnitt in beiden Richttungen. (Siehe Abbildung J)

Jedes Messer Ihres Landroid M ist mit vier Schneiden ausgestattet. Je nachdem, wie früig der Landroid M ihren Rasen maht, müssen die Messer früher oder später gedreht/umgedreht werden, damit eine neue Schneide ihre Arbeit aufnehmen kann. Falls Ihr Landroid M den Rasen tätig maht, sollen den sie Messer monatlich drehen, damit die Leistung nicht nachlasst. Die einzelnen Messer halten bis zu vier Monate, wenn tätig gemaht wird. Wenn die Messer stumpf und verschlissen sind, sollen den durch die Ersatzmesser ersetzt werden, die mit ihrem Landroid M gefelwert wurden. Ersatzmesser erhalten Sie auch beim WORX-Handler in ihrer Höhe.

A. Messer drehen und umdrehen

Ihr Landroid M Arbeitet mit drei Messern, die allesamt mit der Messerscheibe (13) verschraubt sind. Die Messer braucht der Landroid M mehr als alles andere, um seinen Job gut zu erledigen -DMAher brauchen diese auch etwas Pflege und Aufmerksamkeit. Hin und wieder sollen den Sie alle drei Messer drehen und umdrehen, damit die Schnittleistung möglichst lange erhalten bleibt. Beim Drehen und Umdrehen der Messer beachten Sie unbedingt, dass Sie samlliche Messer gleichzeitig drehen und umdrehen müssen, damit die Messerscheibe nicht ihre Balance verliert. Falls Sie ihren Landroid M tätiglich einsetzen, sollen den Messer eine ganze Saison lang halten, wenn sie monatlich gedreht und umgedreht werden. Schauen Sie immer nach, ob die Messer angeschlagen oder anderweitig beschadigt sind; falls ja, wechseln Sie die Messer aus.

K

B. Messer austauschen

Nach einer Weile (normalerweise einzel pro Saison) müssen die Messer Ihres Landroid M komplett ausgewechselt werden. Ihr Landroid M maht nichtustry mit Messern unschiedlichen Alters und unscheidlicher Qualitat. Tauschen Sie also unbedingt immer alle Messer auf einmal aus. Zum Austausch konnen Sie einen der drei Ersatzmessersätze und die zusätzlichen Messerschrauben verwenden, die mit Ihrem Landroid M geliefert wurden.

Vor dem Austausch der Messer schalten Sie den Landroid M unbedingt ab undziehen Schutzhandschuhe uber! Dann fuhren Sie diese Schritte aus:

1. Drehen Sie den Landroid ^ M sanft auf den Rücken.
2. Losen Sie die Messerschrauben mit einem Schlitz- oder Kreuzkopfschraubendreher.
3. Schrauben Sie die neuen Messer gut fest.(Siehe Abbildung K)

WICHTIG: Überzeugen Sie sich nach dem Verschrauben der Messer, dass sich diese frei drehen{lassen.

5.2 Sauber halten

WARNING: Vor dem Reinigen schalten Sie ihren Landroid M unbedingt mit der Ein-/Austaste

aus! Ziehen Sie Schutzhandschuhe über, bevor Sie

die Messerscheibe (13) reinigen; nutzen Sie dazu kein fließendes Wasser. (Siehe Abbildung L,M)

A. Gehäuse reinigen

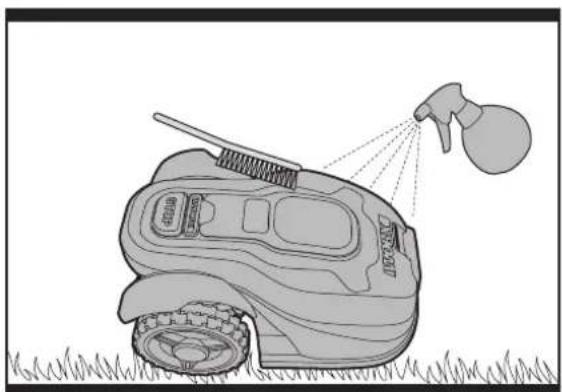

Ihr Landroid M fuhl't sich deutlich wohler und lebt länger, wenn Sieihn regelmäßig reinigen. Da Ihr Landroid M im Grunde ein Elektrogerat ist, müssen Sie beim Reinigen mit einer gewissen Sorgfalt vorgehen - verwenden Sie deshalb KEINEN Schlauch oder Hochdruckreiniger bzw. erträken Sie ihren Landroid M nicht mit fließendem Wasser; greifen Sie am besten zu einer mit Wasser gefällten Sprühflasche. Reinigen Sie das Kunststoffgehause mit einer weichen Bürste oder einem Tuch, verzachten Sie auf Lösungsmittel und Polituren (siehe Abbildung L). Achten Sie gut darauf, dass sãmtliche Grasreste und sonstige Rückstände gründlich entfern werden.

L

M

Roboter-Rasenmäher D

B. Unterseite reinigen

Nicht vergessen, ganz wichtig: Schalten Sie den Landroid®M mit der Ein-/Austaste aus,ziehen Sie Schutzhandschuhe über,bevor Sie die Messerscheibe (13) berühren!

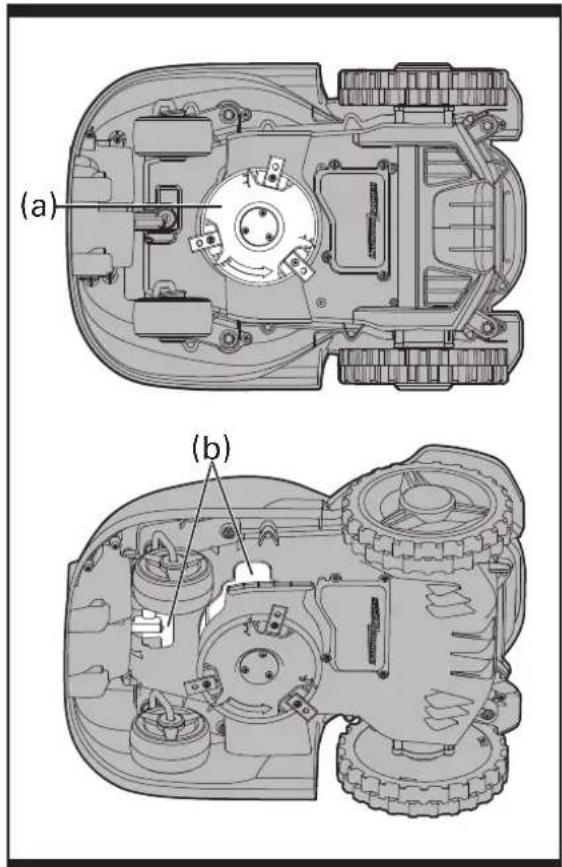

Drehen Sie zuerst ihren Landroid M um, so dass die Unterseite exponentiert wird. Bauch herankommen. Nun siehien Sie die Messerscheibe (a), den umgebenden Motorgehauserahmen (b) sowie die Vorderrader (15) und Antriebsrader (10). Reinigen Sie alles grundlich mit einer weichen Bürste oder mit einem feuchten Lappen (Siehe Abbildung M).

Drehen Sie die Messerscheibe, überzeugen Sie sich davon, dass sich diese frei bewegen{lss und nichts zwischen der Scheibe und dem Motorgehauerahmen darum herum eingeklemmt ist. Vergewissern Sie sich auch, dass sich die Messer frei drehen lessen und nicht von Grasresten behindert werden.

WICHTIG: Entfern Sie sãmtliche (auch die kleinsten) Rückstände, damit es nicht zu Rissen in der Messerscheibe kommt. Auch der winzigste Riss kann die Miahleistung Ihres Android®M beeinträchtigen.

C. Kontakte und Ladestreifen reinigen

Reinigen Sie die Kontakte (3) an der Ladebasis (4) und den Ladestreifen (5) am Android®M mit einem Tuch. Entfernen Sie samentliche Grasresten und sonstige Rückstände rund um die Kontakte und Ladestreifen regelmäßig, damit sich der Landroid®M stets problemlos aufladen kann.

5.3 Akkulaufzeit und - haltbarkeit

Das Herzstück des Landroid Mist sein 28 V-Lithiumbatterie. Keine Wartung ist notwendig. Für eine ordnungsgemäße Lagerung des Akkus ist sicherzustellen, dass er voll aufgeladen an einem kühlen, trockenen Ort zwischen (20^ - 60^) aufbewahrt wird.

Die Lebenserwartung des Android®M-Akkus hangt von entsprechenden Faktoren ab; beispelsweise(Siehe Abbildung N):

Dauer der Schonwettersaison (der "Mahsaison") an Ihrem Wohnort.
Landroid M-Arbeitsstunden pro Tag.
Art und Weise der Akkulagerung.

Landroid®M kann ohne den Begrenzungsdraht manuell aufgeladen werden.

So laden Sie den Akku manuell auf, ohne den Begrenzungsdraht mit der Ladestation zu verbinden:

1. Schließen Sie die Ladestation an eine geeignete Stromversorgung an.

N

1. Docken Sie den Android®M manuell an die Ladestation an, während der Android®M ausgeschaltet ist.
2. Die rote LED auf der Ladestation leuchtet auf.
3. Drücken Sie die EIN/AUS-Taste des Android®M innerhalb von 3 Sekunden und bevor die LED auf der Ladestation auf Grün wechselt.
4. Android M beginnt mit dem Ladevorgang.

5.4 Überwintern

Ihr Landroid M lebt langer und gesünder, wenn Sie ihm einen wohlverdienten Winterschlaf gonnen. Obwohl der Landroid M ein zaher Bursche ist, sollenten Sie ihm im Winter einen Platz im Schuppen oder in der Garage zugestehen.

Bevor Sie ihren Landroid M in den Winterschlaf entlassen, sollen den sie noch Folgendes erledigen:

Reinigen Sie Ihr den Android M grundlich.
Laden Sie den Akku komplett auf.
Schalten Sie das Gerät ab.

Zum Maximieren der Lebensdauer des Akkus wird empfohlen, den Akku vor dem Lagern im Winter voll aufzuladen. Das Begrenzungskabel kann im Boden verbleiben; seine Enden sollen Sie jedoch vor der Witterung schützen - zum Beispiel, indem Sie ein mit Fett gefülltes Döschen darüber stülpen. Falls die Ladebasis im Winter draußen verbleibt, setzen Sie das Begrenzungskabel angeschlossen.

HINWEIS: Vor der Überwinterung konnen Sie ihren Landroid M vom Handler grundlich reinigen und warten lasen; damit werden seine Funktionen geprüft und verschlissene Teile ausgetauscht.

Wenn Sie den LandroidM wieder aus seinem Winterschlaf erwecken, sorgen Sie davon, dass die Ladestreifen (5) und die Kontaktstreifen (3) gründlich sauber sind; dies konnen Sie mit feinem Schleifpapier erledigen. Überzeugen Sie sich dann davon, dass Datum und Uhrzeit stimmen; anschließlich setzen Sie den LandroidM wieder das tun, was er am liebsten mag: Mahlen!

5.5 Akku austauschen

WARNING: Schalten Sie das Gerät unbedingt mit der Ein-/Austaste aus, bevor Sie sich Einstellungen, Austausch oder Reparatur zuwenden!

Wenn der Akku ausgetauscht werden muss, erledigen Sie dies mit den folgenden Schritten:

1. Drehen Sie ihren Landroid M sanft auf den Rücken.

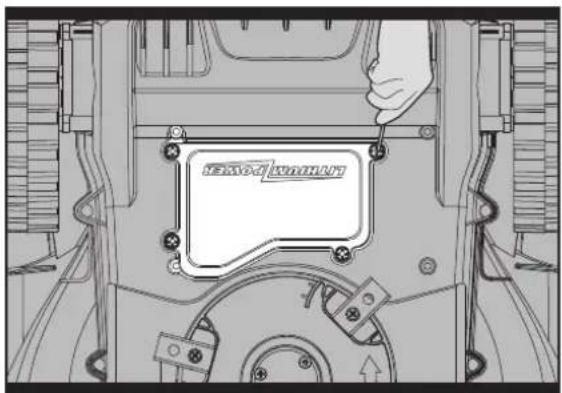

2. Losen Sie die sechs Schrauben am Akku (Siehe Abbildung O).
3. Nehmen Sie den alten Akku heraus (Siehe Abbildung P).
4. Legen Sie den neuen Akku ein.
5. Ziehen Sie die sechs Schrauben wieder fest an.

0

P

Umweltschut

Schadhafte und/oder entsorgte elektrische oder elektronische Geräte müssen an den darauf vorgesehenen Recycling-Stellen abgegeben werden. Wir möchten Sie dazu bitten, uns mit ihrem aktiven Beitrag beim Umweltschutz zu
unterstufen und these Gerat bei den Wertstoff-/ Recycling-Sammelstellen abzugeben.itte erkundigen sie sich bei tlichen Behorde oder beim Vertragshandler uber Mullsammlung und -Entsorgung.

Konformitätserklärung

Wir,

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Erklaren Hiermit, Dass Unser Produkt

Beschreibung WORX Roboter-Rasenmaher

Type WG794E (790-799-Bezeichnung der Maschine, Repräsentant der Roboter-Rasenmacher)

Function Grasschnitt

Den Bestimmungen der folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EC

EMV-Richtlinie 2004/108/EC

RoHS Weisung 2011/65/EU

Umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen, Richtlinie 2000/14/EC geändert durch 2005/88/EC

Konformitätsbewertungsverfahren nach Annex V.

Gemessene Schalleistung: 61.95dB(A)

Garantierte Schalleistung: 63dB(A)

Normen:

EN ISO 12100-1

EN ISO 12100-2

EN ISO 14121-1

EN ISO 3744

EN 55014-1

EN 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person,

Name Russell Nicholson

Anschrift Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2013/01/10

Leo Yue

POSITEC Qualitätsleiter

PIN-Code-Bereich:

NOTICE ORIGINALE

TABLE DES MATIÈRES

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

2.1 Technische gegevens

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln
