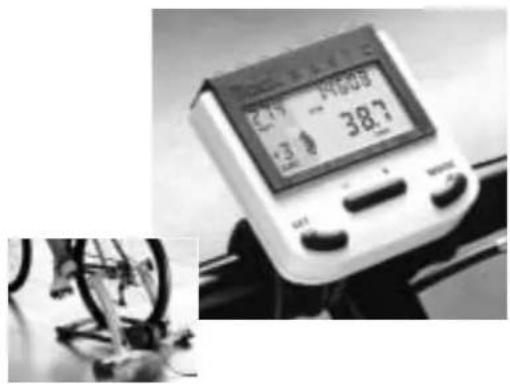

GEBRUIKSAANWIJZING Basic Ergotrainer T1670 Tacx

Controleer of de onderstaande onder- delen in de verpakking aanwezig zijn

• Basic computer
• Frame CycleForce Basic
• Wervelstroomrem
• Kabelset
• Handleiding
• Voeten en einddoppen

2x

2x

- TI466 Montagezakje aanpassingset unit

|×

lx

1x

|x

4x

4x

4x

NL

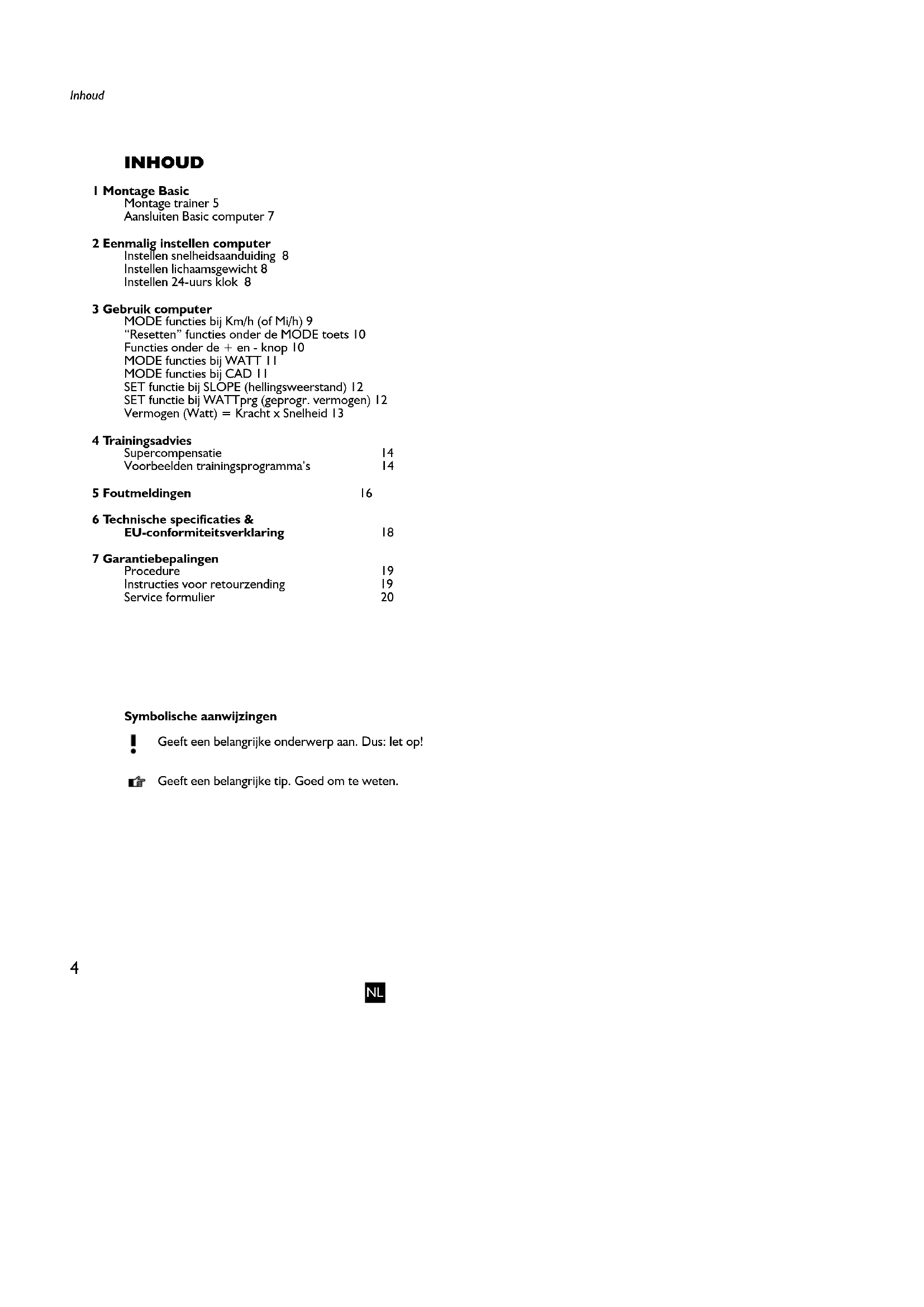

INHOUD

I Montage Basic

Montage trainer 5

Aansluiten Basic computer 7

2 Eenmalig instellen computer

Instellen snelheidsaanduiding 8

Instellen lichaamsgewicht 8

Instellen 24-uurs klok 8

3 Gebruik computer

MODE functies bij Km/h (of Mi/h) 9

"Resetten" functies onder de MODE toets 10

Functies onder de + en - knop 10

MODE functies bij WATT II

MODE functies bij CAD II

SET functie bij SLOPE (hellingsweerstand) 12

SET functie bij WATTprg (geprogr. vermogen) 12

Vermogen (Watt) = Kracht x Snelheid 13

4 Trainingsadvies

Supercompensatie 14

Voorbeelden trainingsprogramma's 14

5 Foutmeldingen 16

6 Technische specificaties &

EU-conformiteitsverklaring 18

7 Garantiebepalingen

Procedure 19

Instructies voor retourzending 19

Service formulier 20

Symbolische aanwijzingen

! Geeft een belangrijke onderwerp aan. Dus: let op!

Geeft een belangrijke tip. Goed om te weten.

I MONTAGE BASIC

De Basic Ergotrainer is opgebouwd uit het inklapbare CycleForce frame waarop je fiets gemonteerd wordt (standaard geschikt voor race- en hybride fietsen en mountainbikes met wield diameter 630 t/m 690 mm) en de Basic computer.

Montage trainer

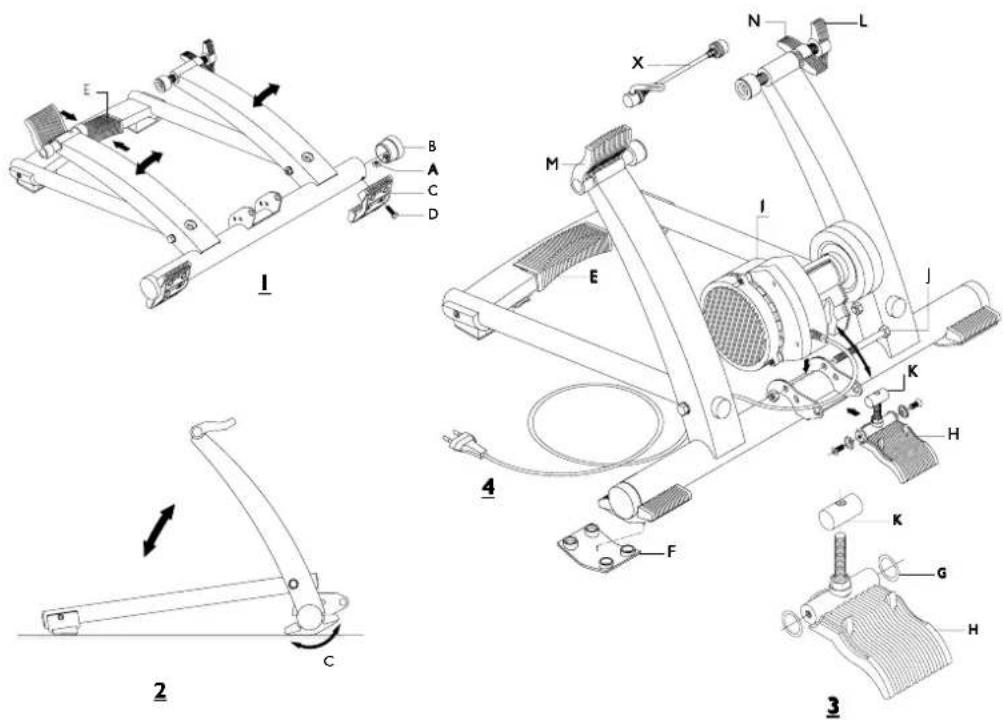

Het monteren en afstellen van de trainer is éénmalig en gaat als volgt: Druk moer A in einddop B en schuif einddop in de buis van het frame (fig. I).

2 Monteer voet C met bout D aan het frame. Draai bout D zodanig vast dat de voet nog verstelbaar is.

3 Plaats frame uitgeklapt op een stevige en vlakke ondergrond. Het frame is in- en uit klapbaar door greep E volledig in te knijpen (fig. I).

4 Draai voet C in de juiste positie (fig.2). Draai bout D goed vast en bevestig antisliprubber F (fig.4).

5 Monteer 2 rubber ringen G en afstelbus K aan hendel H (fig.3). Monteer vervolgens de complete hendel aan het frame, schuif wervelstroomrem I in afstelbus K van de hendel en draai bout J zodanig vast dat de rem nog kan bewegen (fig.4).

6 Vervang de blockage van het achterwiel van de fiets door de meegeleverde Tacx blockage X. Dit garandeert optimale klempassing en stabiliteit. Plaats vervolgens de fiets in de trainer en stel vleugelbout L van de trainer zo af dat snelspanklem M zonder al te veel kracht gesloten kan worden. Forceren kan beschadigingen veroorzaken!

7 Fixeer vleugelbout L door vleugelmoer N naar binnen toe vast te draaien.

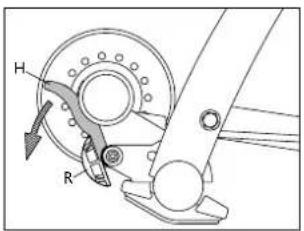

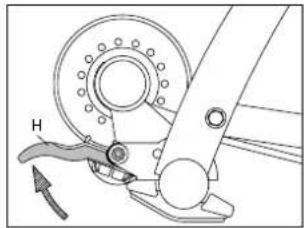

8 Met hendel H kan de rol van de wervelstroomrem in- en uitgeklapt worden tegen de band van de fiets (fig.5 en 6). Wanneer hendel H is ingeklapt kan met afstelknop R de druk van de rol tegen de band worden afgesteld. Let er op dat de rol stevig tegen de fietsband wordt gedrukt zodat slippen tijdens het fietsen niet mogelijk is.

H R

5

Wijziging montage voor fietsen met afwijkende wield diameter

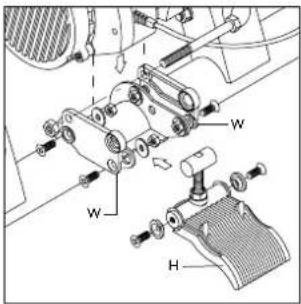

Voordat de complete hendel aan het frame gemonteerd wordt dienen verhoog- of verlengstrips bevestigd te worden. Zie punt 5 van de instructies.

Wieldiameter 610 - 640 mm: bevestig verhoogstrips W met 4 bouten, moeren en ringen.(fig.7). Wieldiameter 690 - 720 mm: bevestig verlengstrips Z (fig.8).

• Controleer voordat de CycleForce gebruikt gaat worden, of na het uitklappen van het frame, greep E volledig is teruggeveerd. Dit om beschadigingen aan het frame te voorkomen.
• Zorg er voor dat de wervelstroomrem tijdens het monteren niet valt. Er zou onbalans kunnen ontstaan die trillingen veroorzaakt.
• Zorg er voor dat de band goed hard is opgepompt (minimaal 6 atmosfeer).
• ATB-banden met geheel of gedeeltelijk glad bandenprofiel hebben de voorkeur. Een ruw profiel veroorzaakt lawaai en slippen van de band.
• Rem nooit abrupt tijdens het trainen op de CycleForce. Bij het remmen op het achterwiel draait het vliegwiel door waardoor onnodige slijtage van de achterband wordt veroorzaakt.
• Controleer regelmatig of de bouten en moeren van de trainer nog goed vast zitten.
• Testen hebben uitgewezen dat de unit bij extreme prestaties nooit oververhit kan raken. Wel kan bij langdurig en intensief gebruik de omhulling van de wervelstroomrem behoorlijk warm worden. Laat de unit na gebruik altijd even afkoelen voordat u deze aanraakt.

Aansluiten Basic computer

Nadat u de fiets in de CycleForce trainer geplaatst hebt kunt u de Basic computer als volgt aansluiten:

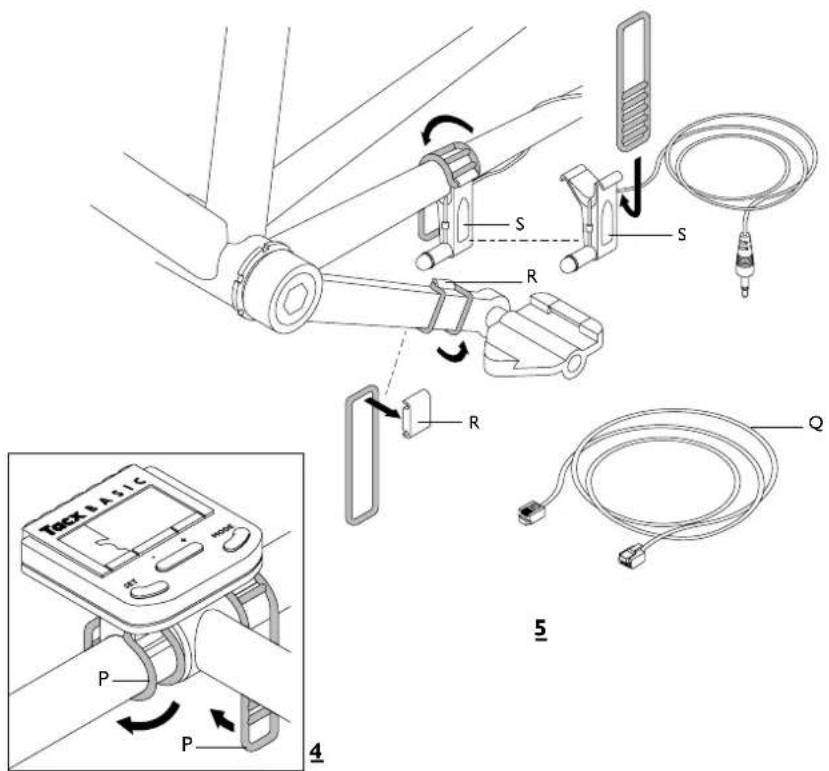

Monteer de Basic computer met behulp van de twee rubberen klembandjes P op het stuur (fig.4).
2 Sluit de computer met kabel Q aan op de wervelstroomrem. Let op dat de kabel zodanig hangt dat deze tijdens het fietsen niet kan worden geraakt door bijvoorbeeld uw schoen of het pedaal.
3 Plaats het magneetje voor de cadans R aan de binnenkant van de linker crank (fig.5).

4 Monteer de cadanssensor S aan de onderkant van de linker liggende achtervorkschede. Zorg er voor dat de sensor zich op hoogte van de magneet bevindt met een afstand van ongeveer 3 mm tussen magneet en sensor. Steek de kabel van de sensor in de wervelstroomrem. Let ook hier op dat de kabel van de sensor goed vrijloopt en niet het wiel raakt.

5 Steek de stekker in het stopcontact. Controleer de ontvangst va fiets achteruit te trappen. Op het display ziet u het woord CAD oplichten. De Basic is nu klaar voor gebruik.

! Transpiratievocht en condens kunnen de printerplaat in de computer aantasten. Gebruik de Basic niet in vochtige ruimtes en droog het display, indien nodig, na gebruik af. Dit voorkomt beschadigingen. Bij onjuist gebruik en/of onderhoud vervalt de garantie.

Nadat u de stekker in het stopcontact heeft gestoken, licht de display kort op ter controle. Vervolgens komt u in het gewone programma (fig.6).

U zou meteen aan de slag kunnen, ware het niet dat u voor het eerste gebruik eenmalig uw lichaamsgewicht moet instellen. Standaard staat de computer ingesteld op een snelheids-aanduiding van km/u en een gewicht van 75 kg. Als snelheids-aanduiding en gewicht correct zijn, gaat u meteen door in het gewone programma.

Instellen snelheidsaanduiding

Als de snelheidsaanduiding en/of het gewicht moeten worden ingesteld, houdt dan gedurende 6 sec. tegelijk de SET en MODE toets ingedrukt. Daarna laat de display SET UP zien (fig.7). Door + of - in te drukken schakelt u over van KM/h (kilometer per uur) naar Mi/h (Eng. mijlen per uur) en terug (fig.8). Leg uw keus voor de snelheidsaanduiding vast door MODE in te drukken.

Instellen lichaamsgewicht

Vervolgens krijgt u het gewicht op 75 kg. (fig.9). Door + of - in te drukken stelt u het gewicht in met stapjes van 1 kilo (fig.10). Om de computer tijdens het fietsen het correcte vermogen te laten berekenen, is het belangrijk het juiste gewicht in te stellen. De berekening voor het vermogen is immers gekoppeld aan uw gewicht. Het gewicht is instelbaar van 40 kg t/m 120 kg.

Leg vervolgens uw gewicht vast door MODE in te drukken. Bij een volgende keer, als de computer weer wordt aangezet, zal de computer altijd uitgaan van het laatst vastgelegde gewicht. Uiteraard kunt u door een nieuwe SET UP het gewicht veranderen, bijvoorbeeld als iemand anders op de Basic gaat trainen.

Instellen 24-uurs klok

Nadat u het gewicht heeft ingesteld kunt u desgewenst de 24-uurs klok instellen. Als u hiervan geen gebruik wilt maken gaat u, door 2 keer op de MODE toets te drukken, vanzelf naar het gewone programma. De klok komt u dan tijdens het fietsen niet tegen.

Wilt u de 24-uurs klok wel gebruiken, dan stelt u eerst de uren in met de +/- toets. Daarna drukt u op de MODE toets en kunt u met de +/- toets de minuten instellen. Door nog een keer op de MODE toets te drukken is de klok ingesteld en komt u in het gewone programma. De klok komt u nu ook tegen als u door de andere functies bladert. Bij het uitzetten van de computer zet u ook de klok uit.

Heeft u de volgende keer de klok weer nodig, dan moet u die via een nieuwe SET UP procedure instellen.

TacX BASIC 0 00000 MATTER 0.0 0 是正向脉冲 SET + MODE

6

Nadat de computer is ingesteld, kunt u gaan fietsen. Alle hierna beschreven handelingen kunt u tijdens het fietsen op de Basic, maar ook in stilstand, uitvoeren.

De Basic registreert drie soorten gegevens. De eerste soort heeft betrekking op uw fietssnelheid en behandelen we hier-onder. Daarna komen de andere soorten (vermogen en cadans) aan de orde.

MODE functies bij Km/h (of Mi/h)

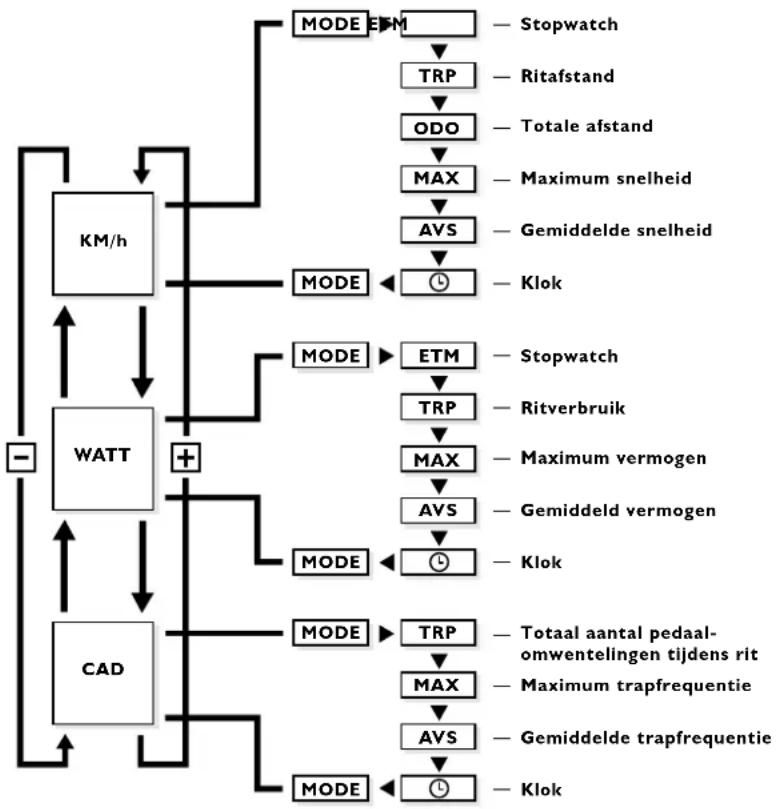

Onder de MODE toets zitten de algemene fietsfuncties. Door steeds één druk op de MODE toets te geven komt u achtereenvolgens tegen: ETM, TRP, ODO, MAX, AVS (zie blokschema). Ook de 24-uurs klok zit in dit rijtje als u die van tevoren had ingesteld.
