GEBRUIKSAANWIJZING TEC 350 Skytec

Hartelijk dank voor de aanschaf van unsere Skytec mengpaneel.

Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

Waarschuwing:

• Lees.altijd eerst de gebruiksaanwijzing voordat u een apparaat.gaat gebruiken.
• Bewaar de handleiding zodate elke gebruiker hem eerst kan doorlezen.
• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Alleen voor gebruik binnenschuis.
• Voordat het apparaat in werkung worden gesteld,.altijd eerst een deskundige raadplegen.
• In het apparaat bevinden zich onder spanning staande onderdelen; openaarom NOOIT dit apparaat.
• Bij het verwijderen van de stekker uit het stopcontact nooit aan het netsnoer trekken.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien de stekker en/of netsnoor als snoeringang in het apparaat beschadigd zijn dient dit dooreen vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar+zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met Skytronic BV.
• Reparatie aan het apparaat dient te geschieden door resp. een vakman en een deskundige.
• Sluit het apparaat alleén aan op een 230Vac/50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.
• Toestel nied opstellen in de buurt van warmte bronnen zoals verwarming etc.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanner het apparaat een poos nicht gebruikt worden.
• Bij hergebruik kan condensatewater gezvormd worden; maar het apparaat eerst op kamertemperatuurkommen.
• Om oncevalloen in bedrijven te voorkomen moet rekening worden gehonden met de waarvoorn geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden.
  Zorg er aktijd voor dat wonneer het apparaat worden ingeschakeld dat alle kanaalschuiven en het mastervolume op minimaal staan.
• Regel de kanaalschuiven met beleid, snelle variatie{kunnen de luidsprekers beschadigen doorat de versterkerGaat clippen.
• Zorg ervoor dat de versterker nooit gaat clippen: Dit gebeurt wanner de clip leds, meestal op het front van de versterker, opgaan lichten. Regel het volume dusdanig in dat dit Niet gebeurt.
• Schakel een versterker allijd als LASTE aan en schakelt hem als eerste UIT.
• Gebruik geen schoonmaak spray om de schuifregelaars te reinigen. Restanten van deze sprayveroorzaken dat smeer en stof ophopen in de regelaars. Bij storing raadpleeg een deskundige.

Algemene beschrijving

De TEC 350 Stereo Pro Mixer beschicht over vijf afzonderlijk regelbare ingangskanalen waarvan er twee speciaal geschikt zijn voor het aansluten van een microloon. De MASTER uitgang heeft een schuifregelaar met een LED VU sterkte-indicator voor een nauwkeurige instelling van het signaalniveauaar de eindversterker. De ingebouwdste stereo-hoofdtelefoonversterker kan op elk gewenst ingangskanaal en de MASTER uitgang worden geschakeld en heeft een eigenvolumeregelaar. Het TEC 350 mengpaneel heeft een ingebouwdste stabiele 230V netvoeding. Het apparaat is geschicht voor inbouw maar kan ook vrijstaand worden gebruikt. Sluit het mengpaneeluitsluitend aan op een stopcontact met randaarde en gebruik het alleen binnenshuis. Verricht zelf geen reparations aan het apparaat (behalte de eenvoudige verranging van de crossfader schuifregelaar),的那一 reparations uitvoeren door een hierin gespecialiseerde technische Dienst.

Aansluitingen en instellenen

Microfoonkanaal 'MIC'

De ingang van dit mono microfoonkanaal bevindt zich links boven op het paneel (6) en is voorzien van een universe jackplug/XLR connector. Zie s.v.p. de afbeelding voor de aansluitmögelijheden. De sterkte van het microfoonsignaal worden geregeld met de schuifregelaar MIC (7). De schakelaar TALKOVER (8) dient voor hetijdelijk terugregelen van het geluidsniveau van de kanalen 1 t/m 4 zDat het microfoonsignaal Niet overstemd worden.

Kanalen 1 t/m 3

Deze drie stereokanalen zich geheel identiek. De ingangen zich geschikt voor het aansluiten van een CD speler of een platenspeler met MD element. De aansluitingen bevinden zich op dechterzijde van hetCCCCCC en zich uitgevoerd als. CINCH/Tulp connectors (19/21). Elk kanaal is voorzien van een tweebands toonregeling (3&4) en een keuzeschakelaar voor platenspeler of CD speler (2).

Kanaal 4

Dit kanaal is voorzien van een stereo lijningang (CD, cassetterecorder of ander mengpaneel) en een mono ingang voor een extra microfoon met 6,3 mm jackplug aansluiting (20).

Crossfader functie

Met deze schuifregelaar kut u snel wisselen tussen het geluid van twee verschillende kanalen 1 t/m 4. Voorbeeld: stel met de linker draaiknop ASSIGN (11) kanaal 1 in en met de rechtter draaiknop ASSIGN bijvoorbeeld kanaal 4. Schuift u nu de crossfader (12) geheel maar links dan is alleen het geluid van kanaal 1 te horen en met de schuif geheel maar rechts is kanaal 4 hoorbaar. U kut elk gewenste combinatie van de beiden ASSIGN draaiknoppen instellen. De schuifregelaars van de twee betreffende kanalen要去en natururlijk wel omhoog zich geregeld.

Master sectie

Met de MASTER schuifregelaar (10) worden het totale uitgangsiveauaar de eindversterker geregeld. Het niveau is duidelijk zichtaar op de stereo LED sterkte-indicator (9).Regel het niveau zo dat de rode LED lampjes slechts kort branden. Dit om oversturing te voorkomen. De CINCH/TULP connector voor de aansluitingaar de eindversterker bevindt zich op dechterzijde en is gemerkt MASTER (18), daarnaast bevindt zich nog een stereo CINCH/TULP connector gemerkt 'REC' (17) voor aansluiting van het uitgangssignaalaar een cassette- of bandrecorder.

Headphone sectie

Sluit een stereo hoofdtelefoon met 6,3 mm jackplug (15) aan. Met de draaiknop (13) kut u kiezen uit de weergave van elk van de vijf ingangskanalen of het MASTER uitgangssignaal. Het volume stelt u in met de draaiknop LEVEL (14).

Inschakelen installment

Zet na het aansluten van de audiobronnen op het mengpaneel en het aansluten van de eindversterker alle schuifregelaars in de laagste stand. Schakel daarna pas de netspanning van het mengpaneel en de eindversterker in.

Vervangen crossfader

Deze regelaar worden intensief gebruikt en zar daarom op een bepaald moment verwangen dieren te worden. Dit kan eenvoudig zonder soldeerwerk gebeuren. Verwijder met een passende kruskopschroevendraaier de twee keine schroefjes op het paneeltje van de regelaar. Trek de regelaar maar buiten uit de behuizing van het mengpaneel en maak de connector los. Steek de connector terug op een neue crossfaderregelaar (dit kan slechts op een manier),plaats de regelaar terug in het paneel en draai de twee schroefjes wee vast.

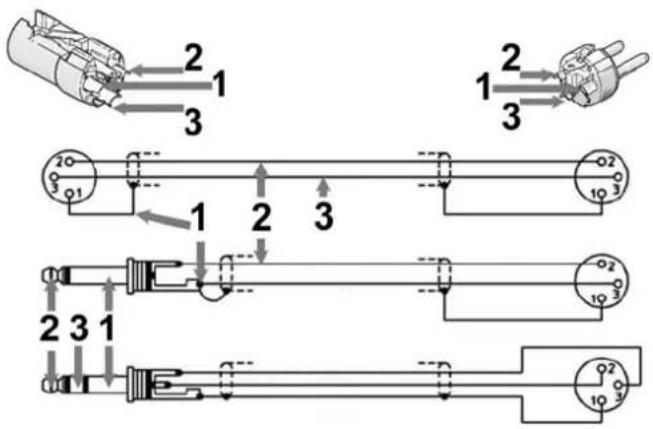

Aansluitmögelijkheden combi-microfooningang

De XLR ingang kan ook ongebalanceerd worden gebruikt. Verbind hiertoe de middelste pen met de massa.

1 = Massa (aarde)

2 = Signaal +

3= Signaal -

Functies

Voorzijde

1. POWER Aan/uitschakelaar voor de stroomtoevoer
2. INPUT SELECTOR (4x) Keuzeschakelaar voor het ingangssignaal van de 4 kanalen
3. TREBLE (4x) Hoge tonenregeling voor de 4 kanalen
4. BASS (4x) Lage tonenregeling voor de 4 kanalen
   5.CHANNEL (4x) Schuifregelaars voor het weergavevolume van de 4 kanalen
5. MICROPHONE Gecombineerde 6.35mm Jack/XLR aansluiting voor het aansluiten van een microfoon
6. MIC LEVEL Schuifregelaar voor het instellen van het weergaveniveau van
   de microfoon
7. TALK OVER Schakelaar om het geluid van het kanaal terug te regelen ten
   behoeve van microfoongebruik
8. VU-METER Geeft de sterkte van het uitgangssignaal wee
9. MASTER Regelknop voor het instellen van het uitgangsvolume via de

MASTER uitgang

1. ASSIGN Draaiknop voor het aankiezen van het gewenste kanaal voor de crossfader-functie
2. CROSSFADER Schuifregelaar voor het snel wisselen van de aangekozen

k a na en
13. CUE SELECT Schakelaar voor de weergave van het kanaal via de

hoofdtelefoon

1. PFL LEVEL Regelknop voor het instellen van het volume maar de
   hoofdtelefoonuitgang
2. HEADPHONE 6.35mm Jackplug aansluiting voor maar de hoofdtelefoon

Achterzijde

1. EARTH Voor het centraal aansluten van de aardedraad van de

platenspelers.

1. REC Cinch/Tulp aansluitingen vooraar een opnameapparaat
2. MASTER Cinch/Tulp aansluitingen voor maar een eindversterker.

19/21.CHANNEL PHONO & LINE Cinch/Tulp aansluitingen voor het aansluten van de PHONO

en LINE apparaten voor de verschillende kanalen

1. MIC 6.35mm Jack aansluiting voor het aansluiten van een

microfoon
