BRUGSANVISNING TEC 350 Skytec

Tillykke med kobot af donne SkyTec audio mixerpult. Laes venligst vejledningen grundigt inden ibrugtagning.

ADVARSLER

• Laes vejledningen grundigt inden apparatet tages i anvendelse
  Gemvejledningen til senerebrug
• Gem emballagen hvis apparatet skal transporteres ellindsendes til service
• Apparatet ma kun anvendes indendors
• Da dette apparat indeholder hogeispændings dele, er det forbundet med livsfare at abne/adskille dette. Overladijke opgave til et autoriseret serviceværksted.
• Nár lysnetkablet skal udtages, tag da fat omkring delve stikproppen - aldrig i kablet.
• Hvis lysnetktablet/stikproppen er beskadiget, ma dette ikke tilsluttes stikkontakten
• Apparatet mä kun tilsluttes en lovlig el-installation 230Vac/10A.
• Hvis apparatet har varet transporteret udendørs, skal dette opbevares ved stuetemperatur i ca. 1 time INDEN tilslutning, p.g.a. risiko for kondens.
• Apparatet mä ikke placeres iærheden af varme, kulde og fugt.
• Alle kanaler og reguleringer skal vare skruet ned på minimum INDEN apparatetændes.
• Undgå overstyring og forvrængning, da dette kan ødelægge højttalerne.
• Ved rengoring, benyt da kun en fugtig klud. Aldrig kemikalier aller rengøringsmidler.

Generel beskrivelse

TEC-350 stereo audiomixer, er udført med 5 regulerbare indgangskanaler, hvoraf de 2 er specielt beregnet til mikrofon. Masterudgangen kan trinløst justeres med en skydefader, og det nøjagtige signalniveau til effektforstærken aflæses pa et dobbelt LED VU-meter. Den indbyggede stereo hovedtelefonforstærker muliggør aflynting (monitor) af alle indgangskanaler smt masterudgangen, ved et lydniveau som indstilles pa seperat kontrol. Mixeren stromforsynes direkte af 230Vac lysnet, og kan enten nedbygges i bord eller benyttes fritsende. Bemerk venligst, at evt. reparationer (pønær udskiftning af crossfader) skal foretages af autoriseret serviceværksted.

Tilslutining & indstilling

Mikrofonkanal "MIC"

Speciel monokanal for tilslutning af f.eks. DJ-mikrofon (6). Indgangsbøsningen tillader brug af bade 6.3mm jackstik og 3-pol XLR stik. Mikrofonen niveau reguleres på skydefaderen "MIC" (7) umiddelbart under stikket. Med omskifteren "TALKOVER" (8) dæmpes niveauet på de øvride kanaler A til D säledes at mikrofonsignalet ej overstyres.

Kanaler 1 til 3

Disse 3 stereo kanaler er helt identiske. Der kan enten tilsluttes en grammofon (RIAA) aller et liniesignal, f.eks. CD, MD, kassette, lydkort fra PC osv. Tilslutningsbønsingerne sidder på bagsiden af mixeren, og er af typen RCA phono (21). Hver kanal har egen bas- og diskant regulering (3&4), skydefader og omskifter for valg af grammofon- eller liniesignal (2). Bemærk: Hvis et liniesignal er tilsluttet, på deren omskifter ikke stå på "PHONO" idet signalet overstyres kraftigt via RIAA forforstærken.

Kanal 4

På dette indgang kan valgfrit tilsluttes et stereo liniesignal (19) (se ovenstående) eller en mono mikrofon. Tilslutningen sker på bagsiden, linieindgangen med RCA phonobøsninger (20) og mikrofonindgangen med 6.3mm mono jackbøsnig. På omskifteren vælges signaltypen.

Crossfader functor

Medienne skydefader kan lynhurtigt mixes mellem 2 forskellige lydkanaler A til D. Onskes f.eks. mix mellem kanal A og D, saettes den venstre drejeomskifter "ASSIGN" (11) på "A" og den højre drejeomskifter "ASSIGN" på "D". Skrue helt op for de 2 skydefadere på kanal A og D. Med crossfadenen (12) i miterposition afspilles begge kanaler 50/50. Skydes faderen til enten højre ell er venstre, vil der vare henholdsvis kanal A aller D der afspilles. Man kan frit vælge hvilke af kanalerne crossfadenen skal virke på, via de 2 "ASSIGN" omskiftere.

Master sektion

Skydefaderen ved "MASTER" (10) bestemmer det samle de lydniveau fra mixerens udgang, dvs. en slags "volumen konrol" til den tilkoblede effektforstærker der sjældent har en reguleringsmulighed indbygget. Pá det dobelte LED VU-meter (9) aflæses tydeligt signalets styrke. Undgå at de rode lamper andet end kortvarigt blinker, da signalet ellers vil vare overstyret og forvrænget. Pá bagsiden af mixeren forefindes 2 sæt stereo udgangsbøsninger. Det ene sæt mærket "MASTER" (18) forbindest til indgangen pa en stereo effektforstærker. Den,anden udgang mærket "REC" (17) kan tilsluttes optage indgangen pa en bändoptager, MiniDisc eller PC lydkort indgang (linie).

Tilslut først alle ønskede signalkilder pa indgangene, som beskrevet tidligere. Tilslut effektforstærkeren pa master udgangen. Skrue helt ned for alle skydefadere, og helt ned for enevt. volumen regulering pa effektforstærkeren. Sæt crossfadenen i midterposition. Tilslut nu mixerens netstik til 230Vac og tænd pa Power knappen. Vent et øjeblik og tænd for effektforstærkeren. Skrue op for en af indgangsfadenen, derefter langsomt op for masterfadenen. Hvis effektforstærkeren IKKE har lydstyrke kontroller, bestemmes med mixerens master fader hvor hjit lydniveauet skal vare. Hvis effektforstærkeren har regulerings mulighed, skrues master faderen pa mixeren op til de rode lamper pa VU metret svagt blinker. Herefter bestemmes lydniveauet via effektforstærkerens reguleringer.

Udskifting af crossfader

Afhengig hvorledes mixeren bruges, vil crossfaderen blive nedslidt. Denne kan dog nemt udskiftes. Hos Deres SkyTronic forhandler kubes en original SkyTec crossfader. Mixeren slukkes og netspændingen afbrydes. Med en lille stjerneskruetraekker, lnsnes de 2 skruer der fastholder crossfaderen. Løft den op, og aftag det lille multistik. Monter stikket pa den nye crossfader, og skru den fast i pulten.

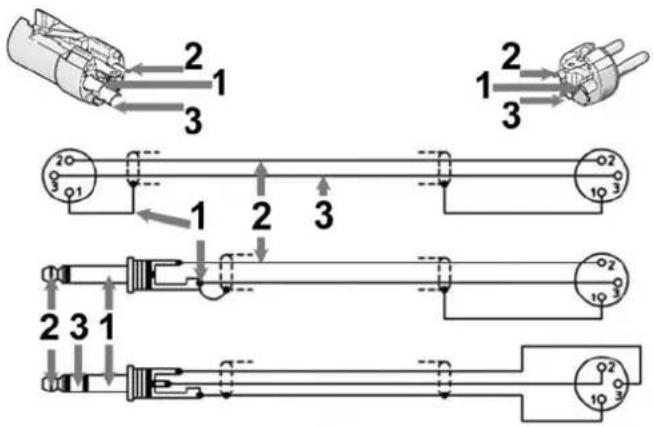

TILSLUTNING AF KOMBI MIKROFON INDGANGE

1 = Stel (jord)
2 = Signal +
3 = Signal -

FUNKTIONER

Forside

1. POWER Taend/sluk hovedafbryder
2. INPUT SELECTOR (4x) Indgangsvaelger (grammofon / linie)
3. TREBLE (4x) Diskant regulating
4. BASS (4x) Bas regulering
   5.CHANNEL (4x) Skydefader til lydniveau
5. MIC (6x) Kombineret 6.3mm jack/XLR bøsning for tilslutning af

mikrofon

1. MIC LEVEL Regulering af mikrofonens lyd niveau
2. TALK OVER Omskifter for automatisk dæmpning ved tale i mikrofonen
3. VU-METER Visuel indikation af lydniveau for hver kanal
4. MASTER Regulering af mixerens samlede udgangsnavau
5. ASSIGN Drejeomskifter for valg af crossfader kanal
6. CROSSFADER Skydefader for hurtigt mix mullem de 2 stereokanaler
7. CUE SELECT Valg af kanal der skal aftytttes i hovedtelefonen
8. CUE LEVEL Lydstyrkeregulering af hovedtefon udgangen
9. HEADPHONE 6.3mm stereo jackbøsning til hovedtelefon

Bagside

1. EARTH For tilstutning af plodespillerens separate stelledning
2. REC RCA phonobøsninger til optage-apparat (MD/Kassette)
3. MASTER RCA phonobøsninger til effektforstærker
   19/21 CHANNEL PHONO & LINE RCA phonobøsninger for tilslutning af grammofo (RIAA) / Liniesignal
4. MIC 6.3mm mono jackbøsning for tilstnuting af mikrofon
