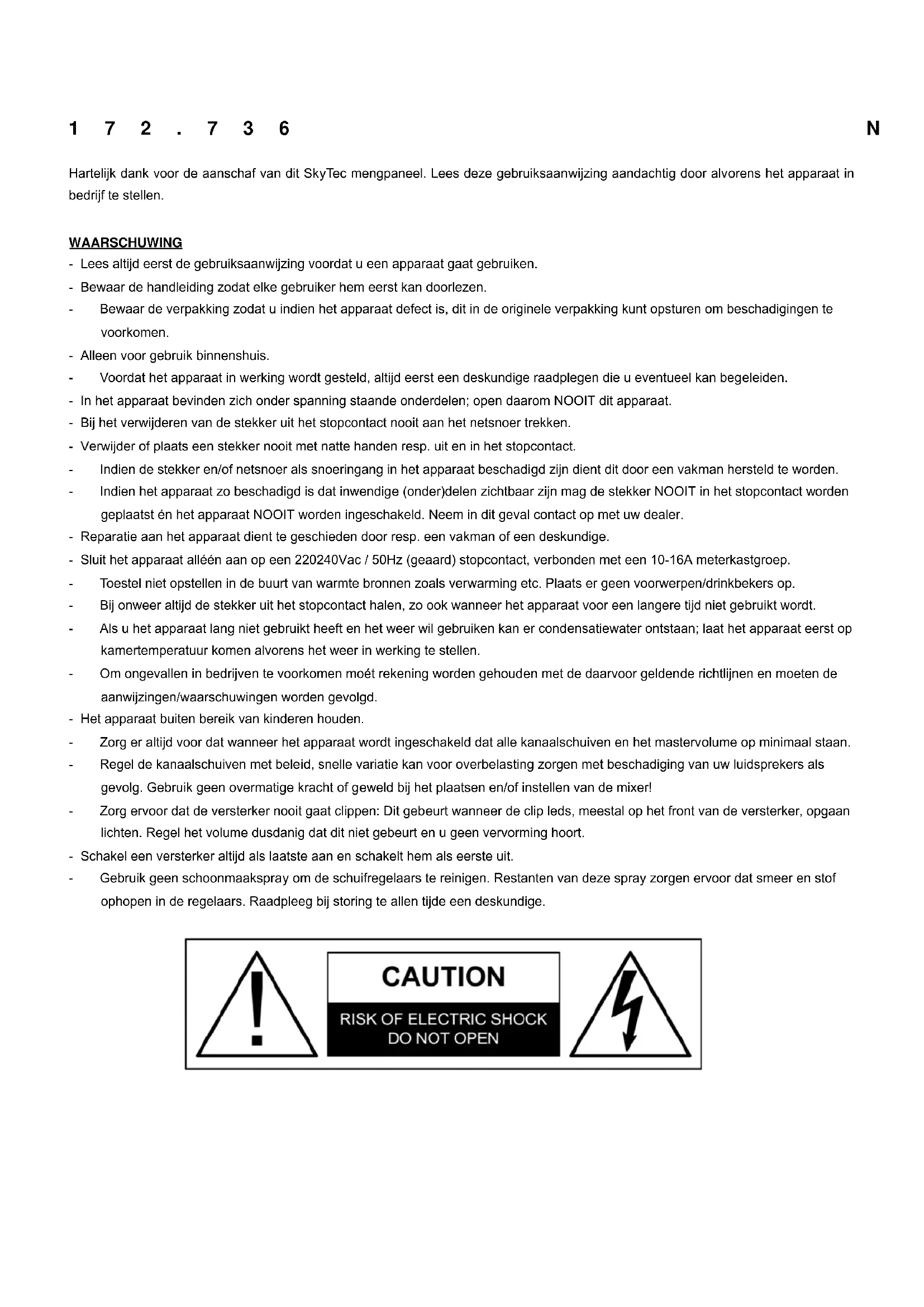

GEBRUIKSAANWIJZING STM3007 Skytec

Hartelijk dank voor de aanschaf van dit SkyTec mengpaneel. Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

WAARSCHUWING

• Lees alkijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken.
• Bewaar de handleiding zodate gebruiker hem eerst kan doorlezen.
• Bewaar de verpakking zodate u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Alleen voor gebruik binnenshuis.
  Voordat het apparaat in werkung wordt gesteld, alsijd eerst een deskundige raadplegen die u eventueel kan begeleiden.
• In het apparaat bevinden zich onder spanning staande onderdelen; openaarom NOOIT dit apparaat.
• Bij het verwijderen van de stekker uit het stopcontact nooit aan het netsnoer trekken.
• Verwijder of plaats een stekker nooit met natte handen resp. UIT en in het stopcontact.
• Indien de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar+zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw dealer.
• Reparatie aan het apparaat dient te geschieden door resp. een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220240Vac / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
  Toestel niot opstellen in de buurt van warmte bronnen zoals verwarming etc. Plaat er geen voorwerpen/drinkbekers op.
  Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden.
• Als u het apparaat lang Niet gebruikt hebft en het wee wil gebruiken kan er condensatiewater ontstaan; waar het apparaat eerst op kamertemperatuur komen alvorens het wee in werkig te stellen.
• Om ongevallen in bedrijven te voorkomen要去 rekening worden gehonden met de waarvoort geldende richtlijnen en要去 aanwijzingen/waarschuwingen worden gevolgd.
• Het apparatusaui buiten bereik van kinderen houden.
  Zorg er altdvd vor dat wanneer het apparaat wordt ingeschakeld dat alle kanaalschuiven en het mastervolume op minimaal staan.
  Regel de kanaalschuiven met beleid, snelle variatie kan voor overbelasting zorgen met beschadiging van uw luidsprekers als gevolg. Gebruik geen overmatige kracht of geweld bij hetplaatsen en/of instellen van de mixer!
  Zorg ervoor dat de versterker nooit gaat clippen: Dit gebeurt wonneer de clip leds, meestal op het front van de versterker, opgaan lichten. Regel het volume dusdanig dat dit Niet gebeurt en u geen verrorming hoor.
• Schakel een versterker.altijd als)[-aan en schakelt hem als eersteuit.
• Gebruik geen schoonmaakspray om de schuifregelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen in de regelaars. Raadpleeg bij storing te allenlijke een deskundige.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

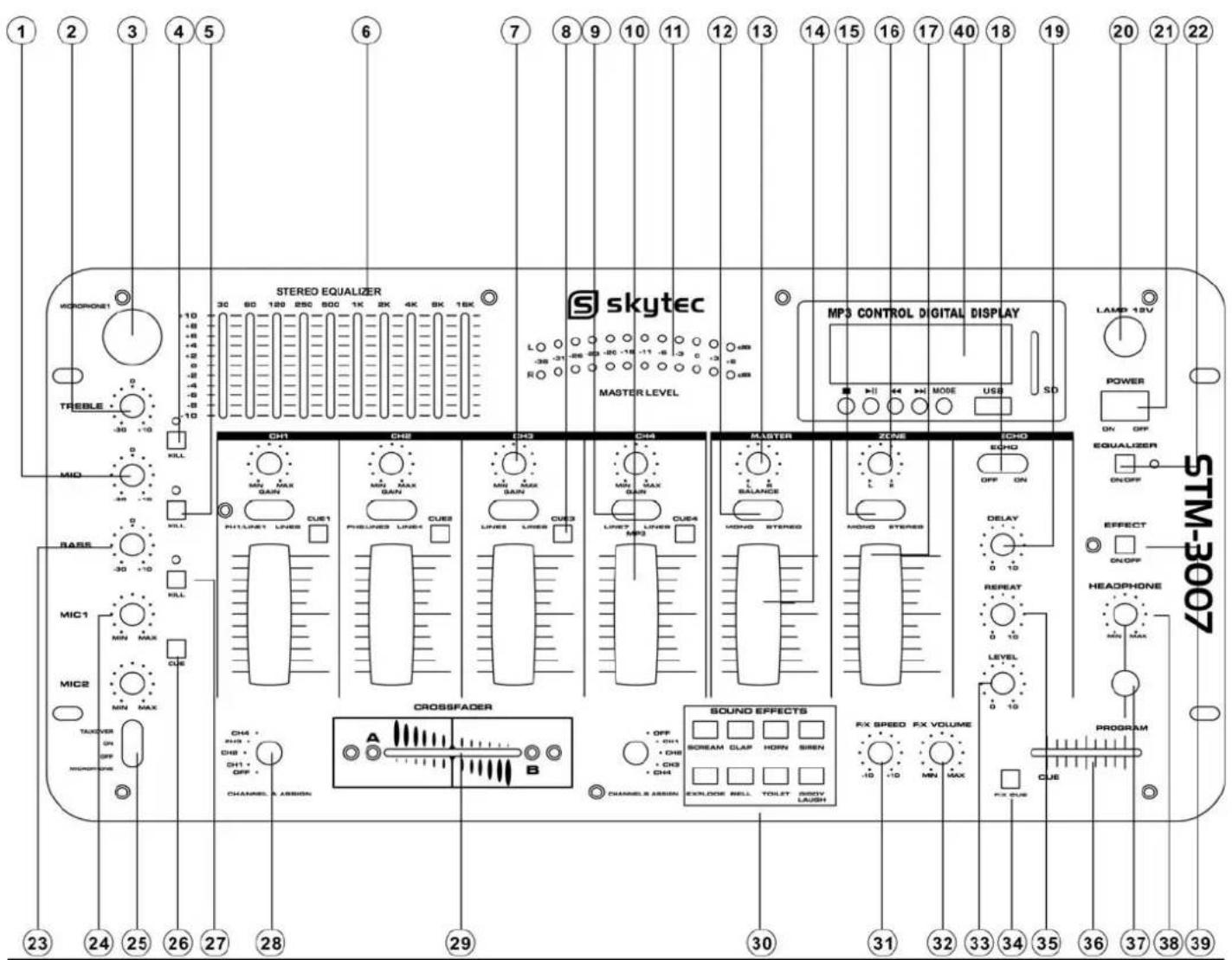

Bedieningspaneel

1)MIC MID

Met deze knop kurz u de midden tonen van het microfoonsignaal afregelen.

2)MIC TREBLE

Met deze knop kutu de hoge tonen van het microfoonsignaal afregelen.

3)MIC INPUT JACK

Sluit hier uw microfoon op aan.

4）KILLFORTREBLE

Druk deze toets om de hoge tonen van het microfoonsignaal uit te schakelen, en de indicator Licht op.

5) KILL FOR MID

Druk deze toets om de midden tonen van het microfoonsignaal uit te schakelen, en de indicator Licht op.

6) EQUALIZER

Om het mixersignaal van een kleurrijke sound te voorzien door deze maar wens in te stellen en te versterken tot 10dB.

7) CHANNEL GAIN

Het niveau van het ingangssignaal kan hier worden afgeregeld per kanaal.

8) CHANNEL CUE

Gebruik deze toetsen om het audio ingangssignaal te beluisteren.

9) CHANNEL INPUT SELECTOR

Ingangskeuzeschakelaar voor ieder kanaal

10) CHANNEL LEVEL CONTROL

Kanaalfader voor jeder kanaal

11) DISPLAY METER

LED Display voor het uitgangssignaal van het linker enrechtter kanaal

12) MASTER MONO/STEREO SELECTOR

Voor het afstellen van de balans van het mastersignaal

Masterfader om het uitgangssignaal af te regelen.

15) ZONE MONO/STEREO SELECTOR

Selecteer hier mono mode of stereo mode voor de zone.

Selecteer hier de balans van het zonesignaal.

Om het zone volume in te stellen.

18) ECHO ON/OFF

Echo aan- ofuit te schakelen

19) ECHO DELAY CONTROL

Voor het afregelen van de delayijd (vertraging) van de echo.

Voor het aansluiten van een exteme12v voeding.

21) POWER SWITCH

Voor het aan- ofuit te schakelen van de mixer.

Voor het aan- of uit te schakelen van de equalizer, indicatorlicht op.

23) MIC BASS

Met deze knop regelt u de bastoon van het microfoonsignaal.

24) MIC LEVEL CONTROL

Met deze knop regelt u het niveau van het microfoonsignaal..

25) MIC TALK OVER

Bij inschaken za de afgeseelde muziek worden gedempt wanneer in de microfoon worden gesproken.

26) MIC CUE

Gebruik deze om het MIC ingangssignaal te controleren.

27) KILL FOR BASS

Druk deze toets om de lage tonen van het microfoonsignaaluit te schakelen, en de indicatorlicht op.

28) CHANNEL ASSIGN SELECTORS

Gebruik deze om de door u aangewezen/gewenste kanalen (A/B) te mixen.

29) CROSSFADER

Gebruik deze om soepel:tussen de ingangen te mixen die op kanaal A en B+zijn aangesloten.

30) SOUND EFFECTS

Er zijn 8 voorgeprogrammeerde speciale effecten aanwezig.

Gebruik deze om de snelheid van de effecten te regelen.

32) SOUND EFFECTS VOLUME CONTROL

Gebruik deze om het volume van de effecten te regelen.

Gebruik deze om de "diepte" van het echo effect te regelen.

Gebruik deze om het geseleeteerde effect te controlleren voordat het gemixt worden.

35) ECHO REPEAT CONTROL

Controleer hiermee de tijdsperiode van de echo herhaling.

36) HEADPHONE CUE/PGM CONTROL

Stelt u instaat om gelijktijdig of apart maar het Cuesignaal te luisteren.

37) HEADPHONE JACK

Ingang alleen geschikt voor een 6.35mm 1/4" plug.

Controleer hiermee het volume van het koptelefoonsignaal.

39) EFFECT SWITCH (SEND/ RECEIVE)

Stelt u in staat om een sound effect unit zoals reverb, sampler, etc. aan te sluiten en dit signalaal af te spelen.

a) SB/SD: Voor het aansluiten van een USB stick en SD kaart.
b) ID3 Display: Weergeven van MP3 informatie.
c) 5 Toetsen van links maar rechts, functioneren alsvolgt :

c1)Stop: Om de muziek te stoppen.
c2)Play/pauze: Iedere keer als u de toets drukt springt de mode van Play waar Pauze en vice versa.
c3) | < < | PREVIOUS: Om de track te re-starten of om de voorgaande track te selecteren.
c4)>>| NEXT: Om de volgende track te selecteren.
c5) Mode select: Als u kort op de toets drukt worden usb/sd en blue tooth geselecteerd, toets vasthouden = aan/uit mode.

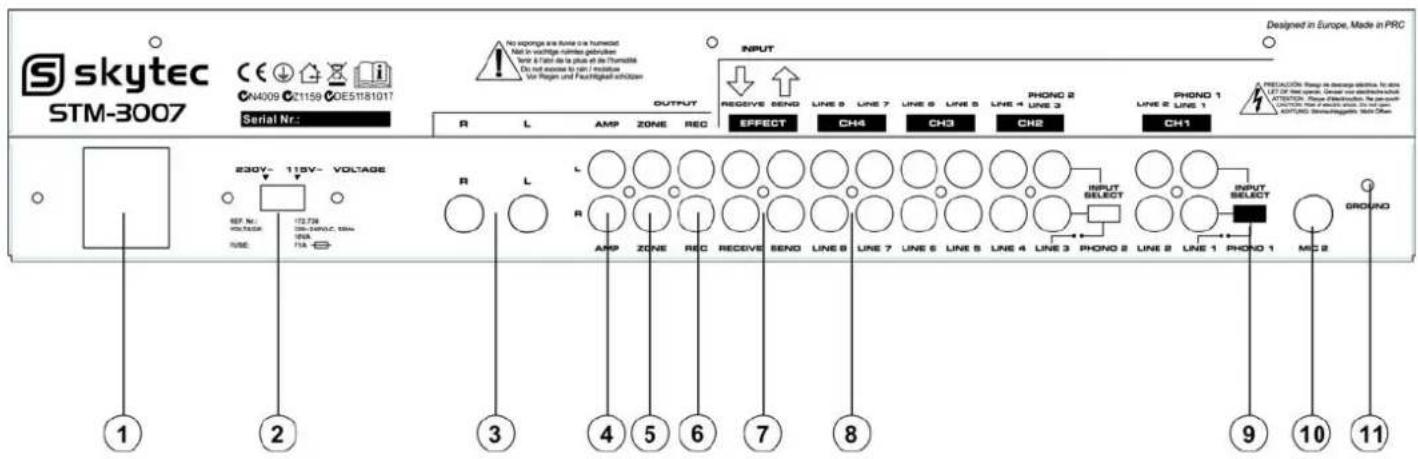

Achterpaneel

1) NETENTREE

Voor het aansluiten van de netspanning

2) VOLTAGE SELECTOR

Selecteer de juiste netspanning (220-240Vac/50Hz).

3) 1/4" OUTPUT JACKS

Sluit hier de mixer aan op een versterker met behulp van 6.35mm pluggen.

4) AMP OUTPUT JACKS

Sluit hier de mixer aan op een versterker.

Sluit hier de mixer aan op een versterker in de booth mode voor een bepaalde zone.

Sluit hier de mixer aan op een versterker.

7) EFFECTS SEND/RECEIVE JACKS

Om een externe effect generator op aan te sluiten zoals een digitale sampler of echo reverb, ect.

8) LINE INPUTS

Om CD spelers, tape deck, tuner of VCR op aan te sluiten.

9) INPUT SELECTOR- Om te selecteren:tussen Phono/ Line ingangen.

10) MIC JACK

Om microfoons met een 6.35mm plug aan te sluiten.

11) GROUND-Aansluiting om de aardedraad van een platenspeler op aan te sluiten.

Specifications

Ingangsgevoeligheid/ Impedantie :

MIC 1-2- 1.5mV / 600 Ohms, gebal/ongebal

Phono 1-2-3.0mV/50K Ohms

Afgedankte artikelen !!

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled, gooi ze waarom Niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl .

Garantie is nicht van toepassing indien ongelukken of beschadigingen plaatsvinden veroorzaakt door onjuist gebruik of het net opvolgen van het gestelde (o.a waarschuwingen) in deze handleiding. Trionios kan nicht verantwoordelijk worden gehonden voor schade in welke vorm dan ook, indien het gestelde in de handleiding (o.a waarschuwingen) Niet wordt gespecteerd. Alle (defecte) artikelen dienen gedurende de garantieperiode.altijd retour te worden gezonden in de originele verpakking. Specificaties zich specifiek, toestel kan hiervan afwijken. Specificaties konnen veranderd worden zonder mededeling.

Voer zich geen reparaties uit aan het apparaat, in elk geval verwalt de totale garantie. Ook mag het apparaat Niet eigenmachtig worden gemodificiered, ook in dit geval verwalt de totale garantie. Ook verwalt de garantie bij ongevalten en beschadigingen inélke vorm t.g.v. onoordeelkundig gebruik en het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Trionios geen enkele aansprakelijkheid in geval van persoonlijke ontelukken als gevolg van het nicht naleven van veiligheidsinstrumenties en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

Bedrijvenpark Twente 415

Tel :

7602 KM - ALMELO

Fax :

0031546589299

0031546589298

The Netherlands

Product number:

172.736
