Producttype	Slimme acculader
Merk / Model	Velleman VL7198
Voeding	230/240 V AC via netadapter of 12 V DC (sigarettenaansteker)
Laadstroom	Snel: 1000 mAh, Normaal: 700 mAh, Langzaam: 500 mA
Compatibele batterijtypes	Ni-Cd en Ni-MH (AA, AAA, packs voor mobiele telefoons en videocamera's)
Batterijspanning	4,8 V, 6 V of 7,2 V
Laadmodi	Laden, Ontladen/Laden, Reconditioneren (3 automatische cycli)
Speciale functies	Automatische detectie van type en spanning, automatische testmodus, uitschakeling door microprocessor (DV, +DV, Vmax, Tmax, +DT/dt en klok)
LED-indicatoren	Snelheid (Langzaam/Normaal/Snel), Laden, Ontladen, 40%, 80%, Gereed (Ready)
Meegeleverde adapters	Nee (adapters apart verkrijgbaar: VL/A1, VL/A4, VL/A6, VL/A7)
Ingebouwde bescherming	Kortsluitingdetectie, temperatuurvariatie, spanningsvariatie, veiligheidstimer
Onderhoud en reiniging	Voor reiniging loskoppelen. Gebruik een droge doek. Gebruik geen schurende producten of oplosmiddelen.
Veiligheid	Gebruik binnenshuis of in een voertuig bij normale temperatuur. Vermijd blootstelling aan zon, vocht, warmtebronnen of extreme kou.
Reserveonderdelen en repareerbaarheid	Uitwisselbare batterijadapters beschikbaar onder de referenties VL/A1, VL/A4, VL/A6, VL/A7.

Veelgestelde vragen - VL7198 VELLEMAN

Welke batterijtypes kan ik laden met de VL7198?

De lader accepteert oplaadbare Ni-Cd en Ni-MH batterijen van het type AA, AAA, en packs voor mobiele telefoons en videocamera's met spanning 4,8 V, 6 V of 7,2 V. Gebruik de juiste adapter.

Hoe gebruik ik de reconditioneringsmodus?

Plaats de batterijen, schakel de lader in en houd de ONTLAAD-knop minimaal 5 seconden ingedrukt tot de GEREED-LED driemaal knippert. De lader voert automatisch 3 ontlaad/laadcycli uit.

Wat betekenen de LED-lampjes?

De LEDs geven aan: SNELHEID (Langzaam/Normaal/Snel), LADEN (bezig), ONTLAAD, 40% en 80% (laadniveau), GEREED (batterij vol of proces voltooid). In testmodus lichten ze in een specifieke volgorde op.

Kan ik de lader in een auto gebruiken?

Ja, steek de DC-stekker in de sigarettenaansteker (12 V). De AC/DC-voeding is inbegrepen.

Hoe lang duurt het om AA-batterijen te laden?

De tijd hangt af van de capaciteit en de gekozen snelheid. Bijvoorbeeld 2000 mAh batterijen in snelle modus (1000 mA) duren ongeveer 2 uur. Gebruik de langzame modus voor batterijen met lage capaciteit (minder dan 600 mAh).

Wat te doen als de lader de batterij niet detecteert?

Controleer of de adapter correct is ingestoken en de batterijen goed zijn geplaatst. Zorg ervoor dat de batterijen compatibel zijn (Ni-Cd of Ni-MH). Als het probleem aanhoudt, voer dan een automatische testmodus uit (zonder batterijen) om de lader te controleren.

Hoe reinig ik de lader?

Koppel de lader los voor reiniging. Gebruik een zachte, droge doek. Gebruik nooit chemicaliën of vloeistoffen.

Is het veilig om batterijen na het volladen in de lader te laten?

Ja, de lader schakelt automatisch naar de stand-bymodus zodra het laden is voltooid, om de maximale capaciteit te behouden zonder overladen. De GEREED-LED knippert dan.

Kan ik batterijen van verschillende merken laden?

Ja, op voorwaarde dat ze van het type Ni-Cd of Ni-MH zijn en spanningscompatibel (4,8-7,2 V). Gebruik de adapter die past bij het merk/model.

Hoe voer ik de automatische testmodus uit?

Zonder batterijen, sluit de voeding aan. Houd de ONTLAAD-knop ingedrukt, sluit vervolgens de lader aan. Laat de knop los: de LEDs moeten in de volgorde van de handleiding oplichten om de goede werking te bevestigen.

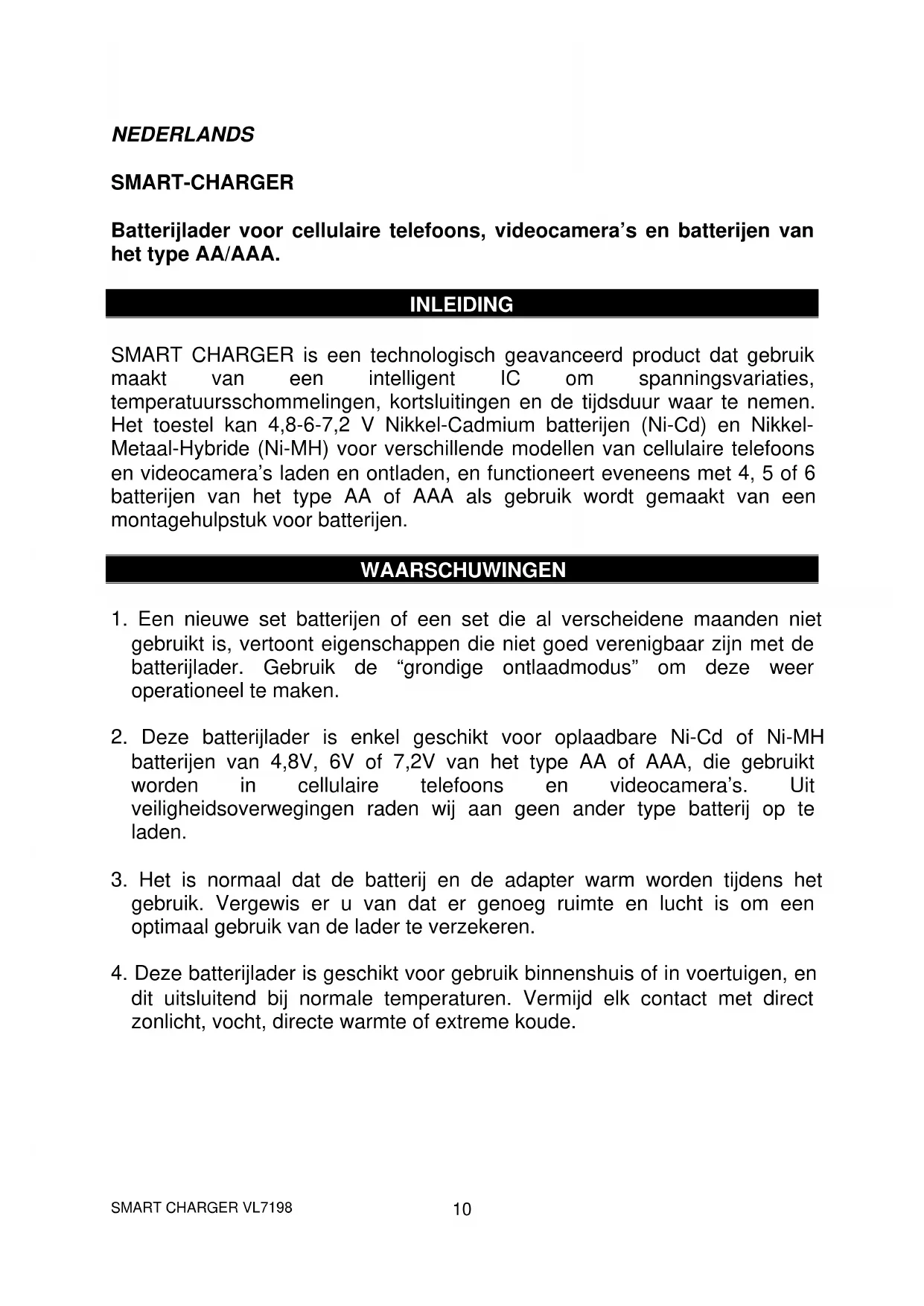

GEBRUIKSAANWIJZING VL7198 VELLEMAN

Batterijlader voor cellulaire telefoons, videocamera's en batterijen van het type AA/AAA.

Batterijlader voor cellulaire telefoons, videocamera's en batterijen van het type AA/AAA.

INLEIDING

SMART CHARGER is een technologisch geavanceerd product dat gebruik maakt van een intelligent IC om spanningsvarieties, temperatuursschommelingen, kortsluitingen en de tijdsduur waar te nemen. Het toestel kan 4,8-6-7,2 V Nikkel-Cadmium batterijen (Ni-Cd) en Nikkel-Metaal-Hybride (Ni-MH) voor verschillende modellen van cellulaire telefoons en videocamera's laden en ontladen, en functioneert eveneens met 4, 5 of 6 batterijen van het type AA of AAA als gebruik worden gemaakt van een montagehulpstuk voor batterijen.

WAARSCHUWINGEN

1. Een neue set batterijen of een set die al verschidene maanden nicht gebruikt is, vertoont eigenschappen die nicht goed verenigbaar zich met de batterijlader. Gebruik de "grondige ontlaadmodus" om deze weiter operationeel te make.
2. Deze batterijlader is enkel geschikt voor oplaadbare Ni-Cd of Ni-MH batterijen van 4,8V, 6V of 7,2V van het type AA of AAA, die gebruikt worden in cellulaire telefoons en videocamera's. Uit veiligheidsoverwegingen raden wij aan geen ander type batterij op te laden.
3. Het is normal dat de batterij en de adapter warm worden tijdens het gebruik. Vergewis er u van dat er genoeg ruimte en lucht is om een optimaal gebruik van de lader te verzekeren.
4. Deze batterijlader is geschikt voor gebruik binnenshuis of in voertuigen, end dit uitsluitend bij normale temperaturen. Vermijd elk contact met direct zonlicht, vocht, directe warmte of extreme koude.

1. Lees deze handleiding aandachtig alvorens het toestel te gebruiken om de Beste resultaten te verkrijgen.
2. Gebruik verschillende montagehulpstukken voor verschillende merken/modelellen van batterijen.

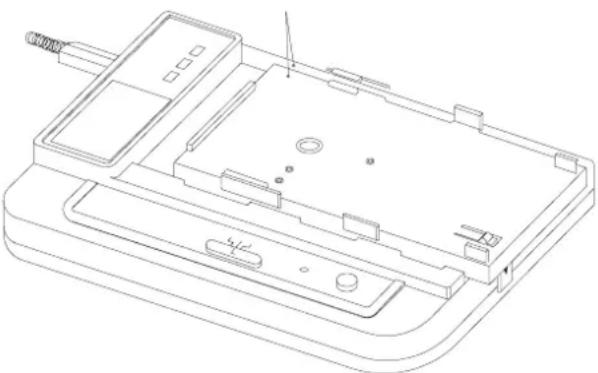

PLAATSEN VAN HET MONTAGEHULPSTUK VOOR BATTERIJEN

1. Breng de stippen op het batterijlaadtoestel en het montagehulpstuk van de batterij opdezelfde lijn.
2. Duw het montagehulpstuk aan tot het goed zit.

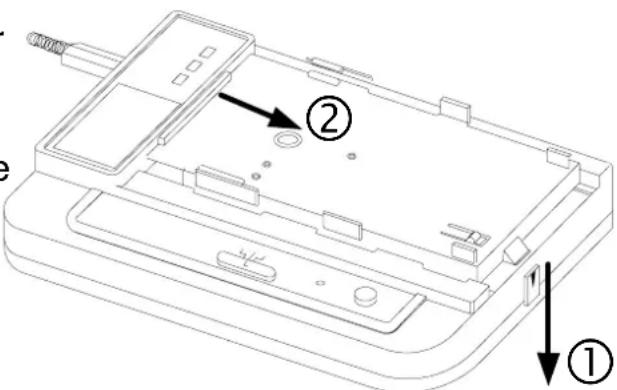

VERWIJDEREN VAN HET MONTAGEHULPSTUK VOOR BATTERIJEN

1. Druk de ontgrendelingsknop maar beneden.
2. Duw het montagehulpstuk in derichting van de ontgrendelingsknop totdat de stippen op de batterijlader en het montagehulpstuk opdezelfde hoogte+zijn.
3. Verwijder het montagehulpstuk.

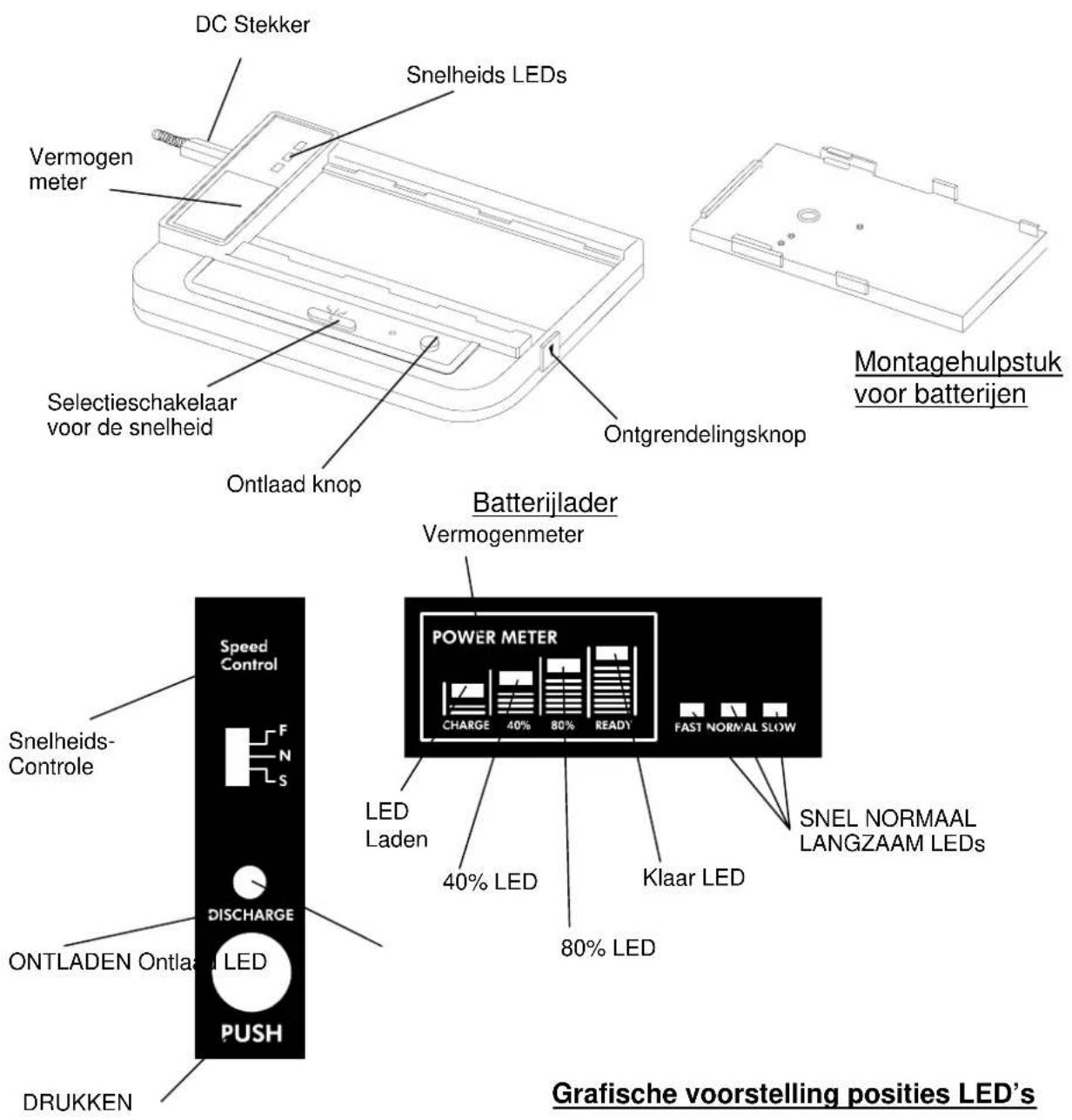

AANSLUITEEN VAN DE BATTERIJLADER

1. Sluit de AD/DC-adapter aan op een geschikte contactdoos (Bij gebruik in een voertuig, sluit de adapter aan op de sigarettenaansteker).
2. Steek dekleine stekker aan de andere kant van de draad in de batterijlader. Een van de "SNELHEID"-LED's za dan oplichten.

SNELHEID-/LAADSTROOMCONTROL

1. Zet de batterijlader aan.
2. Plaats de schakelaar op de positie van de gewenste snugelid; de desbetreffende LED, rechtsboven op de batterijlader, za oplichten.
3. Als algemene richtig worden aanbevolen "NORMAAL" of "SNEL" te gebruiken voor de meeste batterijen, en "LANGZAAM" voor batterijen met eenklein vermogen (minder dan 600mA ), hoewel de optimale snelheid/laadstroom verschillend is voor elk soort batterij.

Gebruik deze schakelaar om得益gewenste laadsnelheid te kiezen

ZELFTESTMODUS

1. Deze modus is ontworpen om te testen of de batterijlader volledig functioneert.
2. Plaats geen montagehulpstuk in de lader.
3. Sluit de AD/DC-adapter aan op een geschikte contactdoos (sluit de adapter aan op de sigarettenaansteker bij gebruik in een voertuig). Opgelet: sluit de lader nog nicht aan.
4. Houd de "ONTLAAD"-knop ingedrukt, en steek verwolgens de stekker in de batterijlader. Een van de "SNELHEID"-LED's za oplichten. Laat de "ONTLAAD"-knop onmiddelijk los, en de batterijlader za overschakelen maar de zelftestmodus.
5. De zelftestmodus-LED'S zullen aangaan in de volgorde zoals aangeduid op de volgende頁ina.
6. Indien de LED's nicht aangaan zoals aangeduid, fonctioniert het batterijlaadtoestel nicht correct.

Volgorde waarin de LED'S oplichten in de Zelf-Test Modus

LED Stappen	1 snelheids-LED	Laden 40%	80%	Klaar	(Ready)	Ontladen (Discharge)
1. Ontladen	□					□
2. Laden	□	□
3. 40% Geladen	□	□	□
4. 80% Geladen	□	□	□	□
5. Versneld Laden	□	□	□	□	□
6. Accu Laden	□				⓶
7. Compleet	□

□duidt aan dat de LED oplicht

duidt aan dat de LED tweeemaal knippert

LAADMODUS

1. Zet de batterijlader aan.
2. Plaats de batterijset in het montagehulpstuk in de lader.
3. De lader zal automatisch de batterij analyseren en gedurende de eerste minuut de spanning bepalen:tussen 4,8V-6V-7,2V.De LED's 40% 80% en "Ready" zullen achtereenvolgens oplichten in deze fase.
4. Het laadproces zal verwolgens onmiddelijk starten. De "LAAD"-LED zal oplichten, verwijl de LEDs van de vermogenmeter zullen oplichten volgens het laadniveau. De "KLAAR"-LED zal oplichten zodia de "LAAD"-LED dooften en de lader automatisch maar de modus voor versneld laden overgaat. De 40% - en 80% -LED in de vermogenmeter zullen verwolgens doven. Wanner de batterij volledig geladen is, zal de LED "READY" knipperen. De batterij kan nu uit de lader genomen worden.
5. Hierna schakelt de lader automatisch overaar de "ACCULAAD"-modus. Deze modus zorgt ervoor dat het vermogen van de batterij optimaal blijft totdat de batterijset uit de lader genomen worden.

De ontlaad-/laadmodus en de conditioneermodus worden gebrukt om het geheugeneffekt van de batterij te verwijderen teneinde de gelebruiksduur te verkrijgen en de levensduur van de batterij te verlungen.

DE ONTLAAD-/LAADMODUS

1. Zet de batterijlader aan en plaats de batterijset in het montagehulpstuk in de lader.
2. De "LAAD"-LED zar oplichten. Druk op de "ONTLAAD"-knop. De "LAAD"-LED dooft, en de "ONTLAAD"-LED Licht op. De lader zar de batterij analyseren en ze cervolgens ontladen. (Opmerking: U kunt de "ONTLAAD"-knop indrukken voor een omschakelingussen de ontlaad- en laadmodi tijdens het in werkig zichn van de lader).
3. Wanner het ontladen van de batterijset voltooid is, schakelt de lader automatisch over maar de "LAAD"-modus.

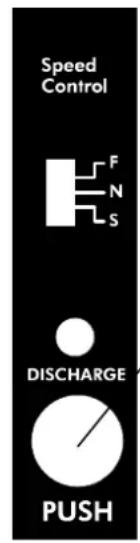

Drukteneinde om te schakelen tussen laad-en ontlaad-modus

"GRONDIGE ONTLAADMODUS"

1. Deze modus is special

ontworpen om batterijen die een ernstig "geheugeneffekt" hebben te herstellen. Indien u vindt dat de werkingsduur van uw batterij aanzienlijk gedaald is, probeer dan de batterij te herstellen doordezemodus te gebruiken.

(Opmerking: Gebruik voor neue webatterijen steeds de "grondige ontlaadmodus" alvorens ze te gebruiken.)

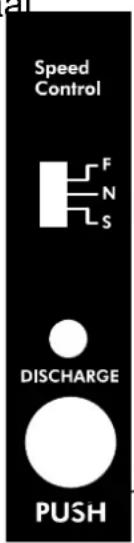

Druk op de PUSH knop totdat de READY LED knippert, LAST daarna de knop los.

1. Zet de batterijlader aan en plaats de batterijset in het montagehulpstuk in de lader.

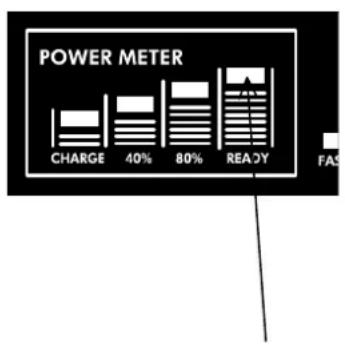

2. Houdt de "ONTLAAD"-knop gedurende tenminste vijf seconden ingedrukt als de "LAAD"-LED oplicht. De "LAAD-LED" dooft, verwijl de "ONTLAAD"-LED oplicht. De "KLAAR"-LED knippert drie maal. Hierna kurz u de "ONTLAAD"-knop loslaten.

3. De lader zal automatisch driemaal ontladen en laden, met een pauze van dertig minuten:tussen de cyclci. De "KLAAR"-LED zar twee keer knipperen, en cervolgens eenkeer om het aantal nog te realiseren cyclci aan te duiden. Als de "KLAAR"-LED knippert werijl de andere LED's uitgaan, dan is het geheugen van de batterij gewist en is de batterij klaar voor bebruik.

4. Voor een batterij met een vermogen van 700 mAh, duurt deze cyclus ongeveer zeven uur bij hoge snelheid.

Voor batterijen die dagelijks gebruikt worden is het aangewezen de batterij een maal per week te ontladen, en een maal per maand te conditioneren om een optimaal rendement te verkrijgen.

BATTERIJEN VOOR CELLULAIRE TELEFOONS/VIDEOCAMERA'S

1. Deze lader kan gebruikt worden voor verschillende merken/modellen van cellulaire telefoons/video camera's van 4.8V, 6V of 7,2V met het correcte montagehulpstuk.
2. Om een ander merk/model of batterijen van het type AA/AAA op te laden, hoeft u alleen maar een van once uitwisselbare montagehulpstukken te kopen en te gebruiken.

BATTERIJEN TYPE AA-OF AAA

1. Met het juiste montagehulpstuk, kan deze lader gebruikt worden met 4, 5 of 6 Ni-Cd en Ni-MH batterijen van het type AA of AAA.
2. Alle aanwijzingen zijn eveneens van toepassing voor het laden van deze batterijen.

BIJKOMENDE MONTAGEHULPSTUKKEN

VL/A4 Ericsson 237/337/338, Sharp TQG 400, Ascom Calypso

VL/A1 Motorola 8000/9000/Ultra Classic, Pioneer PCH-610

VL/A6 Voor Ni-Cd en Ni-HM batterijen van het type AA

VL/A7 Voor Ni-Cd en Ni-HM batterijen van het type AAA

SPECIFICATIONS

Ingang:230/240VAC 12VDC met DC/DC-stekker,800mA

Laadstroom : snel: 1000mAh
normaal: 700mAh
langzaam: 500mAh

Afsluitcontrole: door microprocessorgestuurd: - ΔV , + ΔV , Vmax, Tmax, + ΔT /dt en timer
