Integratedhood - Afzuigkap FALCON - Gratis gebruiksaanwijzing en handleiding

Merk	Falcon
Model	Integratedhood
Producttype	Inbouw afzuigkap
Versie	Afvoerend of filterend (afhankelijk van installatie)
Afmetingen (B x D x H)	Model 54: B 515 mm; Model 72: B 695 mm (diepte en hoogte niet gespecificeerd)
Minimale veiligheidsafstand	650 mm tussen kookplaat en afzuigkap
Luchtafvoerdiameter	150 mm (reduceerbaar tot 120 mm met meegeleverde flens)
Elektrische aansluiting	220-240 V ~, 50 Hz (standaard schatting)
Verlichtingsvermogen	Halogeenlamp 50 W
Aantal motorsnelheden	4 (waarvan een automatische intensieve stand van 10 minuten)
Bediening	Elektronische toetsen met LED-indicatoren
Afstandsbediening	Optioneel (niet standaard meegeleverd)
Vetfilters	Metalen, vaatwasserbestendig
Geurfilters	Actieve kool, niet wasbaar, vervangbaar (voor filterversie)
Filterverzadigingsalarm	Ja: metalen na 100 uur, kool na 200 uur (resetbaar)
Installatie	Inbouw onder hangkast (paneeldikte 15-30 mm)
Gewicht	Niet gespecificeerd (schatting ongeveer 8-12 kg afhankelijk van model)
Onderhoud	Reinig de oppervlakken met een vochtige doek en neutraal schoonmaakmiddel
Stroomverbruik	Niet gespecificeerd (schatting ~200 W max met verlichting)
Meegeleverde accessoires	Reductieflens 150-120 mm, montageschroeven, instructiehandleiding

Veelgestelde vragen - Integratedhood FALCON

Hoe installeer ik de Integratedhood Falcon afzuigkap?

De installatie moet een minimale afstand van 650 mm tussen de kookplaat en de afzuigkap respecteren. Snijd de hangkast op de aangegeven afmetingen, verwijder de filters, schuif de afzuigkap totdat de zijsteunen vastklikken en draai de schroeven van onderaf aan. Sluit de luchtafvoer aan met een stijve of flexibele buis van 150 mm (of 120 mm met de meegeleverde reduceerstuk).

Wat is de veiligheidsafstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm. Deze afstand is verplicht om een veilige en efficiënte werking te garanderen.

Hoe reinig ik de metalen vetfilters?

De metalen filters zijn vaatwasserbestendig. Om ze te verwijderen, ondersteun het filter met één hand en draai de veiligheidshendels. Was ze zonder ze te buigen, droog ze goed voordat u ze terugplaatst. Reinig ze minstens elke 2 maanden of wanneer het lampje S1 gaat branden (na 100 uur gebruik).

Hoe vervang ik het koolstoffilter?

Het actieve koolfilter is niet wasbaar en niet te regenereren. Vervang het door eerst de metalen filters te verwijderen, klik dan de verzadigde koolstoffilters los. Plaats de nieuwe filters en plaats de metalen filters terug. Vervang ze minstens elke 4 maanden of wanneer het lampje S1 knippert (na 200 uur in filterversie).

Hoe reset ik het filterverzadigingsalarm?

Schakel de verlichting en de motor uit. Houd de toets T3 minstens 3 seconden ingedrukt totdat de LED's knipperen, wat de reset bevestigt. Deze procedure geldt voor zowel metalen als koolstoffilters.

Hoe vervang ik de lamp van de afzuigkap?

Draai de 2 schroeven van het spotdeksel los. Verwijder de halogeenlamp (50 W) door hem naar links te draaien. Vervang hem door een identieke lamp door de twee stekkers correct in hun houders te steken. Schroef het deksel weer vast.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer eerst of de afzuigkap is aangesloten en dat de tweepolige schakelaar in de AAN-stand staat. Als hij nog steeds niet reageert, controleer dan de stroomonderbreker. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde professional.

Hoe activeer ik het alarm van het koolstoffilter voor de filterversie?

Schakel verlichting en motor uit. Koppel de afzuigkap los van het elektriciteitsnet via de tweepolige schakelaar. Sluit hem weer aan terwijl u de toets T1 ingedrukt houdt. Laat los: de 5 LED's gaan branden. Druk binnen 3 seconden op T1 totdat de LED's T1 en T4 knipperen: 2 knipperingen = alarm geactiveerd, 1 knippering = gedeactiveerd.

Wat is het stroomverbruik van de afzuigkap?

Het exacte verbruik staat niet in de handleiding. We kunnen een maximaal vermogen schatten van ongeveer 200 W (motor + halogeenverlichting 50 W). Raadpleeg het productetiket voor nauwkeurige waarden.

Wordt de afstandsbediening meegeleverd met de afzuigkap?

Nee, de afstandsbediening wordt op verzoek geleverd (optioneel). Als u deze wilt gebruiken, moet u deze apart aanschaffen. Hij werkt met alkalinebatterijen LR03-AAA (niet inbegrepen).

GEBRUIKSAANWIJZING Integratedhood FALCON

IT	Libretto Istruzioni
GB	Instruction Manual
FR	Manuel d'Instructions
DE	Bedienungsanleitung
NL	Gebruiksaanwijzing

Gentile Signora, Caro Signore,

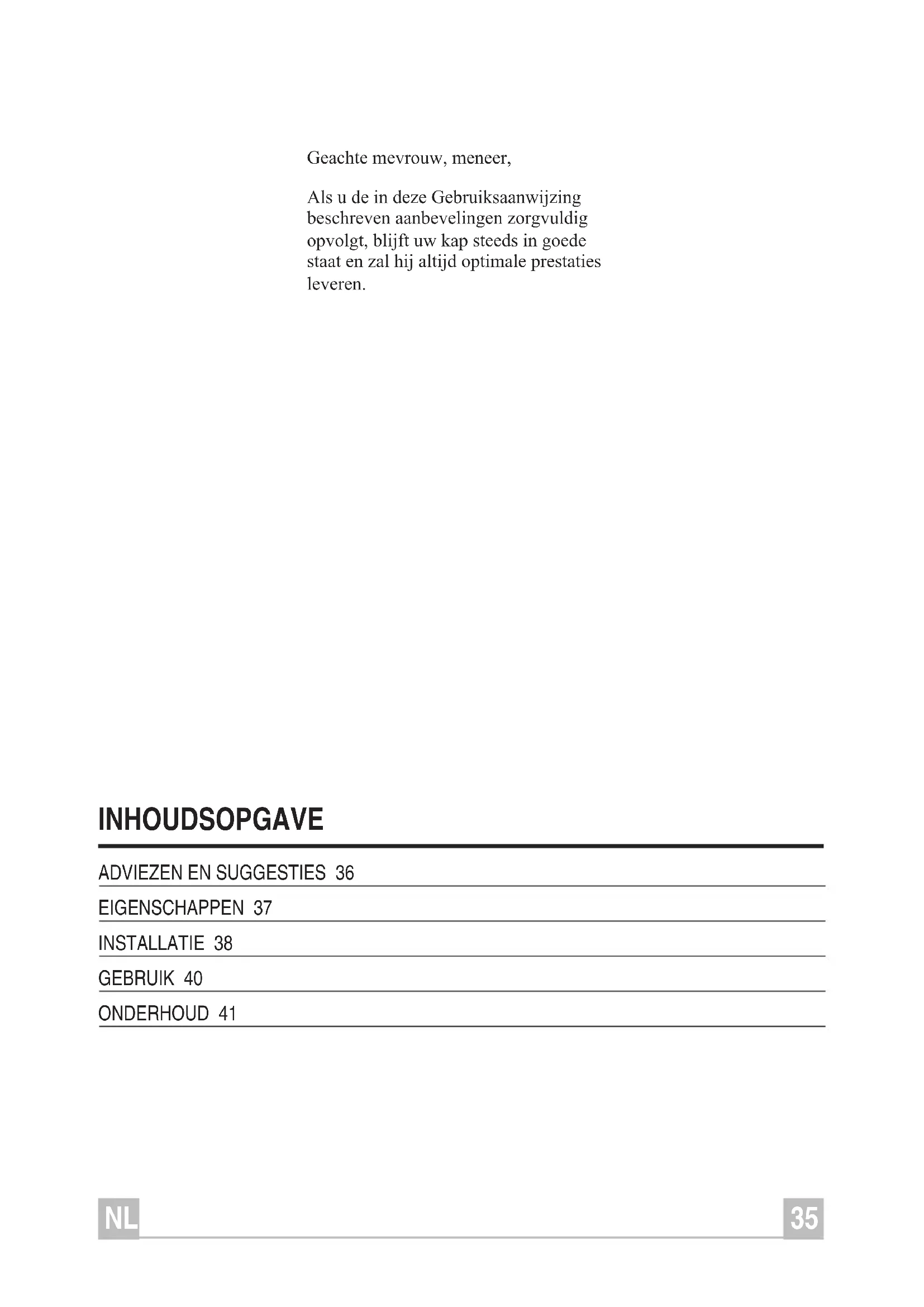

Geachte mevrouw, meneer,

Als u de in deze Gebruiksaanwijzing beschreiben aanbevelingen zorgvuldig opvolgt, blijft uw kap steeds in goede staat en za hij.altijd optimale prestaties leveren.

INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 36

EIGENSCHAPPEN 37

INSTALLATIE 38

GEBRUIK 40

ONDERHOUD 41

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomtuit onjuiste of Niet overeenkomstig de regels der kunst uitgevoerde installations.
• De minimale veiligheidsafstand:tussen de kookplaat en de wa-semkap bedraagt 650~mm
• Controller of de netspanning correspondeert met de spanning die aangegeven is op hetplaatje aan de binnenkant van de wa-semkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uwuis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leding met een diameter van 120mm of groter. De leiding要去 een zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerpijpen van rook die geproduced is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektriciteit werkken (bijvoorbeeld gasapparaten) worden gezruikt,要去 ervoor worden gezorgd dat het vertrek voldoende geventi-leerd worden. Indien de keuken geen Gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaatkt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op ______, oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl.Deze in werking is.
• Regel de vlammen.altijd zo dat ze nicht langs de pannen omhoog komen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam+kunnen vatten.
• De wasemkap mag Niet gezruikt worden door kinderen of door Personen die nicht in staat zich de kap correct te gezruiken.

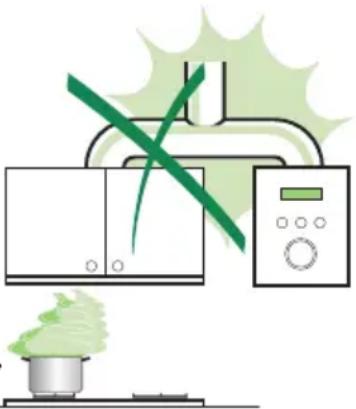

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontacte halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters.altijd vrijdig en nauwgezetuit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te makes is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

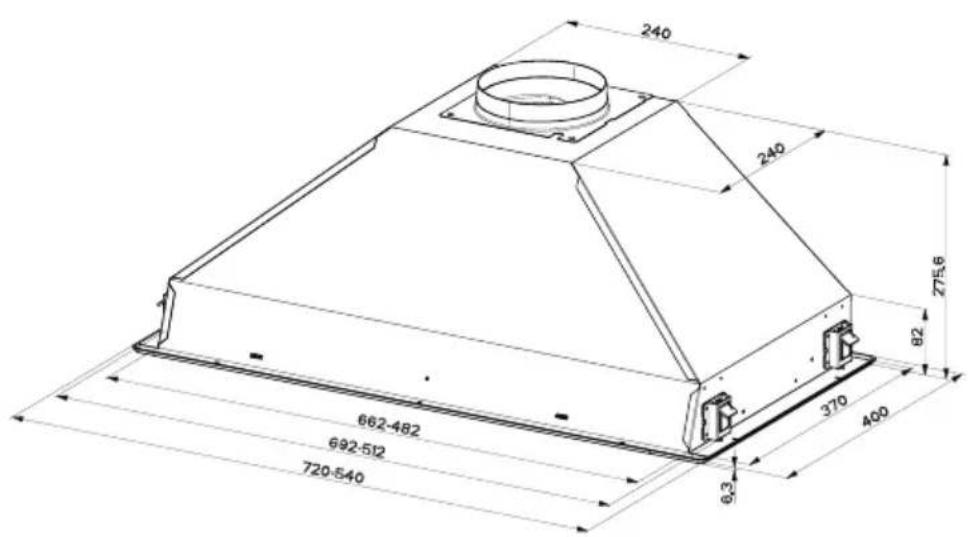

Buitenafmetingen

Onderdelen

Ref. Productonderdelen

1 1 Wasemkap compleet met:Bedieningen, Licht,Ventilatorgroep,Filters
9 1 Reductieflens 150-120 mm

1 Gebruksaanwijzing
1 Schema Electrisch

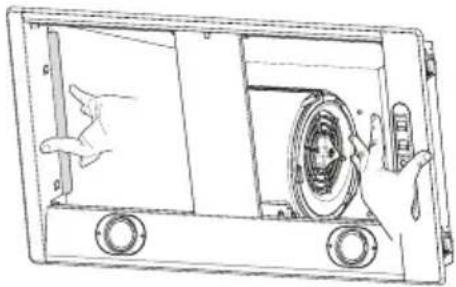

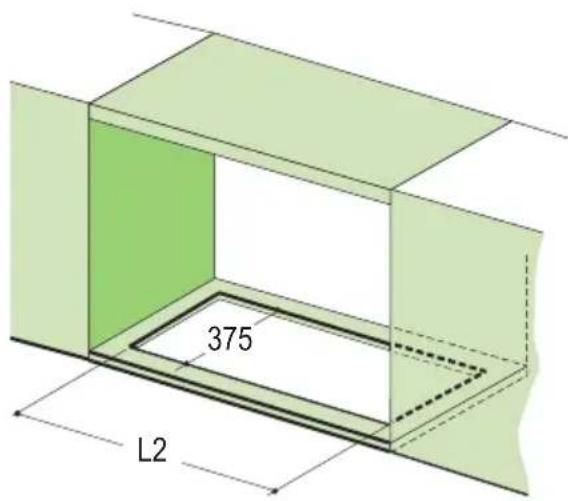

Boren van gaten in draagvlak en montage kap

De kap kan rechtstreeks op de onderplaat van de hangkastjes worden geinstalleerd (min. 650~mm afstand tot het kookvlak) met behulp van de kliksteunen aan de zijkant, die geschikt zijn voor een draagpaneel met een dikteussen de 15mm en 30mm .

Boor gaten in de ondvrlakken van de hangkastjes, zoals aangegeven.
- Verwijder de vetfilters (zie par. Onderhoud).
Maak de filterhouser los met behulp van de hiervoor bestemde interne handgrepen.

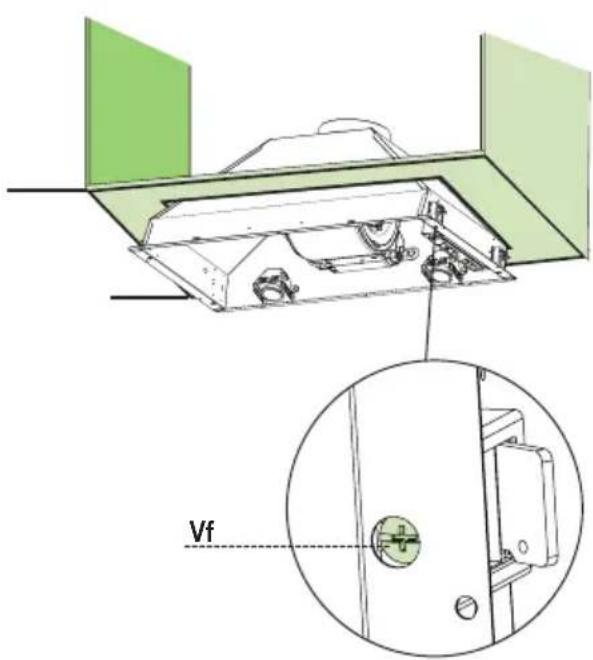

- Plaats de kap tot deze vasthaakt op de zichsteunen met klikbevestiging.
- Blokveer het geheel door de schroeven Vf vanaf de onderkant van de kap vast te draaien.

Type wasemkap 54 72

L2 515 695

• Monteer de filterhouser en de vetfilters.

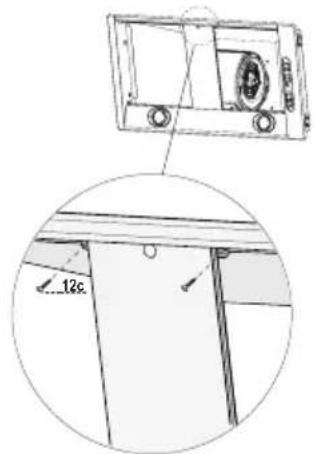

• Schroef de filterhouser met 2 bijgeleverde schroeven 12c (2,9 x 6,5)
• Plaats de vetfilterstering en let er hierbij op dat de handgreep zichtaar blijft.

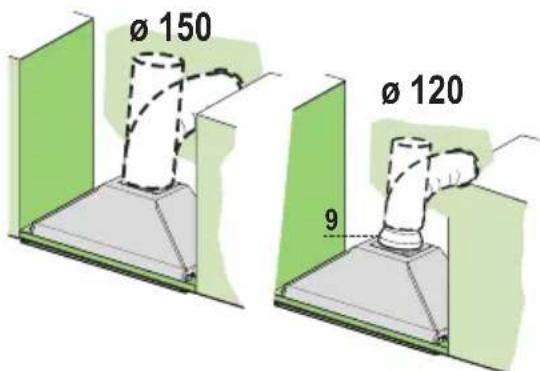

LUCHTUITLAAT AFZUIGVERSIE

Bij installmentie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van 150 of 120~mm , maar keuze van de installmenteur.

Voor verbinding met een leiding van 0120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
- Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
- Verwijder de eventuele geurfilters met actieve koolestof.

LUCHTUITLAAT FILTERVERSIE

Boor een gat 120 of 150~mm in de plank boven de kap en verbind de uitlaat van de kap met de bovenkant van het kastje door middel van een starre of buigzame buis vandezelfde diameter, maar keuze van de installmenter. 150

• Voor verbinding met een leiding van 0120mm ,要去 de reductieflens 9 op de uitlauf van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3mm .

Bedieningspaneel

De wasemkap kan rechtstreeks ingeschakeld worden op de gewenste snugheid, door de desbetreffende toets in te drukken zonder eerst de toets 0 / 1 motor te bedieren.

TOETS LED FUNCTIONS

L 0/1 Licht Schakelt de verlichting aan en uit.

T1 0/1 Motor brandt Eerste snelheid.

"Schakelt de wasemkap uit als hij ongeveer 2" ingedrukt.

wordt.

T2 Snelheid brandt Tweede snelheid.
T3 Snelheid brandt Derde spelheid.
T4 Snelheid permanent Maximum snelheid.

knipperend Intensieve snelheid.

Geschikt om de sterkste kookdampen af te voeren. Wort geactiveerd door dc toets ongeveer 2O ingedrukt te houden. Wordt 10 minuten nadat hij in werkig getreden is automatisch uitgeschakeld. Kan met de hand worden uitgeschakeld door een willekeurige andere toets in te drukken.

Led	permanent	Signaleert het alarm Verzadiging metalen vetfilters, hetgeen wil zaggen dat deze要去en worden aufgewassen. Het alarm worden na 100 effectieve bedrijfsuren van dc wasemkap geactiveerd.(Reset zich parag. Onderhoud)
	knipperend	Signaleert, wanner hij geactiveerd worden, het alarm Verzadiging actief koolstofffilter, hetgeen wil zaggen dat het moet worden verrangen; ook要去en de metalen vetfilters worden aufgewassen. Het alarm Verzadiging actief koolstofffilter worden na 200 effectieve bedrijfsuren van dc wasemkap geactiveerd.(Activering en Reset zich parag. Onderhoud)

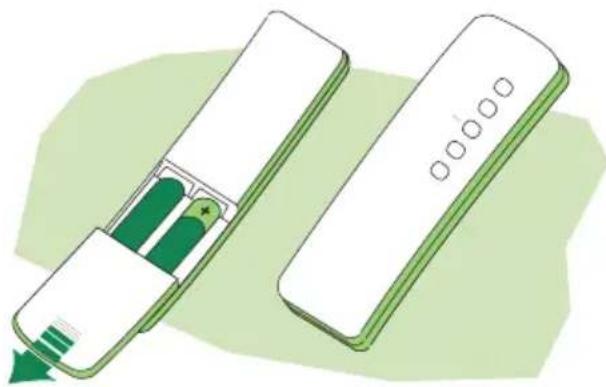

AFSTANDSBEDIENING (OPTIE)

Dit apparatusan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolestof batterijen van 1,5V van het standardype LR03-AAA.

• Bewaar de afstandsbediening Niet in de buurt van warmtebronnen.
• De batterijenogensna gebruikniet in het milieu terechtkomen,gooi ze in de hiervoor bestemde afvalbakken.

ONDERHOUD

Vetfilters

REINIGING VAN DE METALEN VETFILTERS

Reset van het alarmsignaal

Schakel de verlichting en de afzuigmotoruit.
- Houd de toets T3 tenminste 3 seconden ingedrukt, tot de led's gaan knipperen ter bevestiging van de reset.

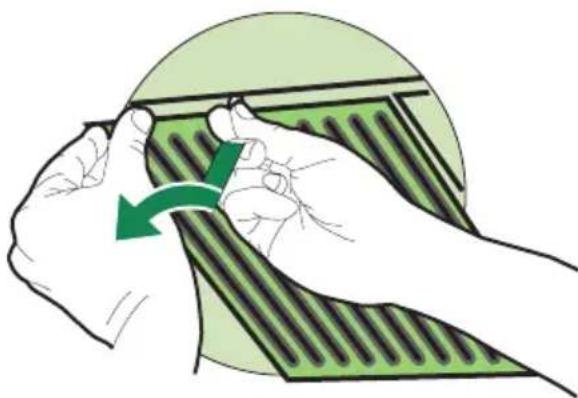

Schoonmaken filters

• De filters kuren in de vaatwasmachine worden gewassen en要去en worden schoongemaakt wanneer de led S1 knippert of minsters eenmaal in de 2 maanden bij gewoon gebruik of nog vaker bij bijzonder intensief gebruik.
• De filters een voor een verwijderen door ze met een hand te ondersteunen en de veiligheidsknuppen los te make (trekken en draaien).
• Was de filters en vermijd hierbij ze te buigen, en waarze drogen alvorens ze terug teplaatsen.
• De filters terugplaatsen en vastzetten met behulp van de veiligheidsknoppen (trekken en draaien).

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Het filter kan nicht gewassen en nicht geregenereerd worden en moet worden verrangen wanner de led S1 knippert of minstens eenmaal in de 4 maanden. De alarmsignalering is alleen actief wanner de afzuigmotor worden gebruikt.

Reset van het alarmsignaal

Schakel de verlichting en de afzuigmotoruit.
- Houd de toets T3 tenminste 3 seconden ingedrukt, tot de led's gaan knipperen ter bevestiging van de reset.

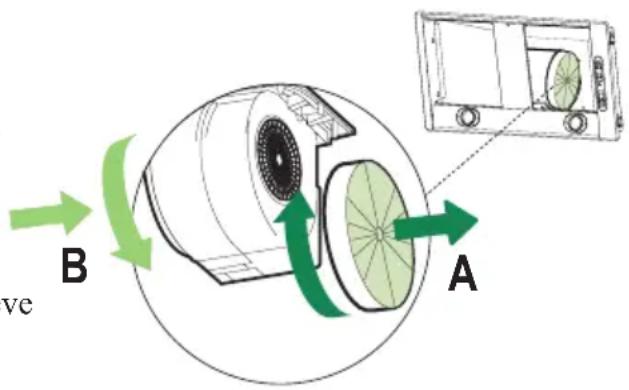

Vervanging Filter

• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilters met actieve koolstof, zoals aangegeven (A).
• Monteer de nouvelle filters (B).
• Plaats dc vetfilters terug.

Activering van het alarmsgnaal

• Bij de afzuigkappen met luchtcirculatie moet het alarmsignal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installmente of daarna.Schakel de lampen en de zuigmotoruit.
• Sluit de afzuigkap van het elektriciteitsnet af door de 2-polige schakelaarussen de netvoeding met behulp van de hoofdschakelaaruit te schakelen.
• Sluit de afzuigkap waar aan door de toets T1 ingedrukt te houden.
• Laat de toets los. Alle vrij leds branden nu voortdurend.
• Druk binnen 3 seconden op de toets T1 totdat de leds T1 en T4 gaan branden ter bevestiging: 2 maal knipperen Led - Alarm actief koolstof-geurfilter verzadigd GEACTIVEERD 1 maal knipperen Led - Alarm actief koolstof-geurfilter verzadigd GEDEACTIVEERD

Verlichting

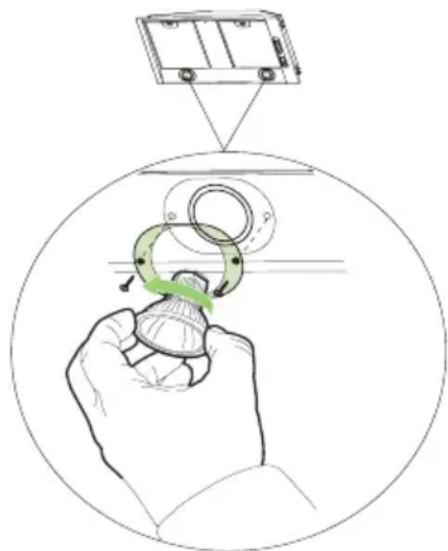

SVERVANGING VAN DE LAMPEN

• Halogeenlamp van 50 W.
• Verwijder de 2 schroeven waarmee het deksel van het lampje is bevestigd.

Trek de lamp maar buiten door hem vast te pakken bij het uitstekende gedeelte en hem maar links te draaien.

• Vervang de lamp door een新模式 met verzelfde kenmerken en let er op dat de twee pinnetjes goed in hun behuizingen worden gestoken.
• Monteer het deksel door het vast te zetten met de twee erder verwijderde schroeven.

Het symbol op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het moetECHT aan een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als uervoort zorgtdat dit product op de correcte manier wordt verwijderd,voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zonden kuren voordoen in geval van verkeerde afvalbehandeling. Voormeer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de diest belast met de verwijdering van huishoudafval of de winkel waar u het product hebgetekocht.
