MANUALE UTENTE Integratedhood FALCON

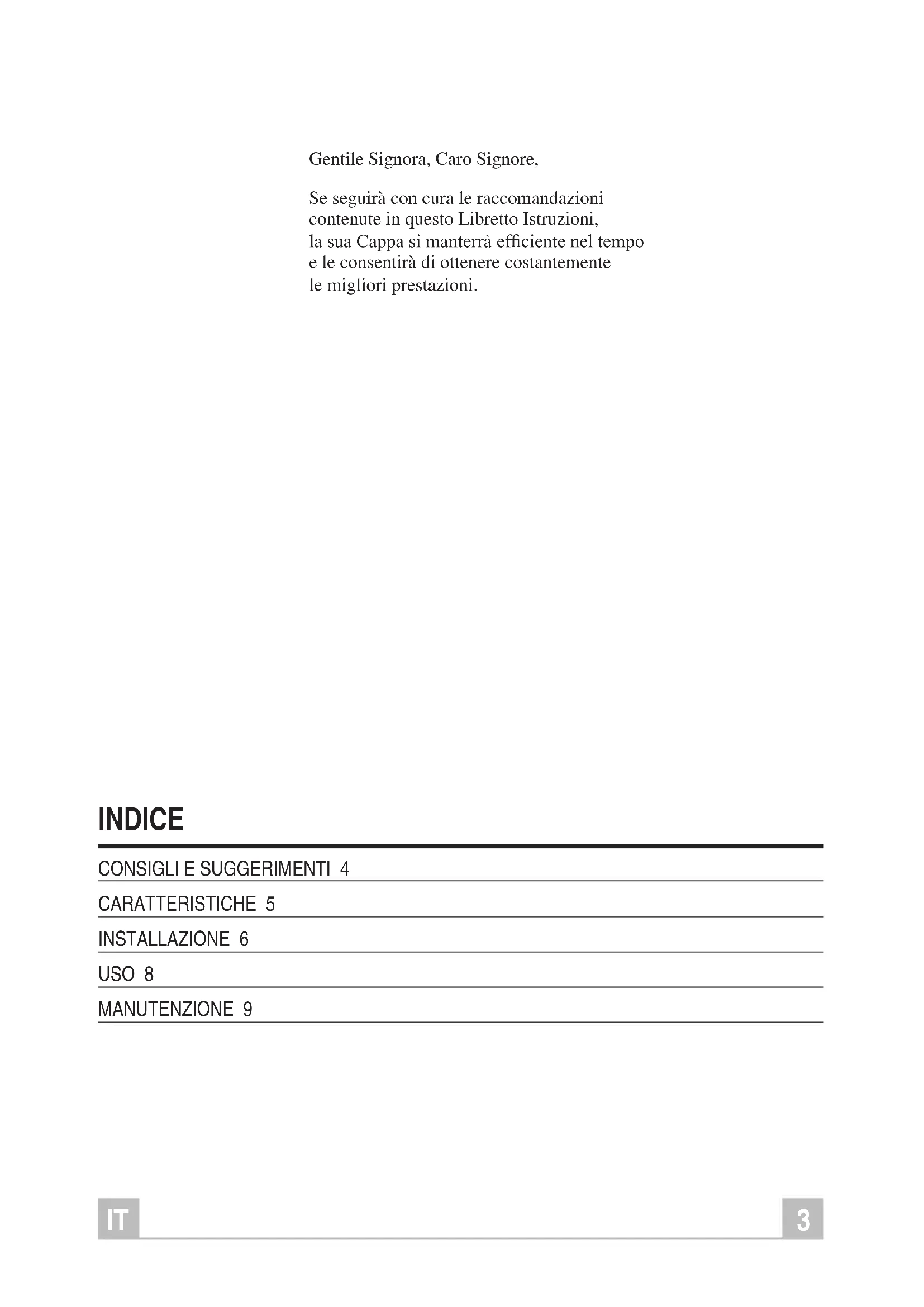

INDICE Gentile Signora, Caro Signore, Se seguirà con cura le raccomandazioni contenute in questo Libretto Istruzioni, la sua Cappa si manterrà efciente nel tempo e le consentirà di ottenere costantemente le migliori prestazioni.

CONSIGLI E SUGGERIMENTI 4

CARATTERISTICHE 5 INSTALLAZIONE 6 USO 8 MANUTENZIONE 94

CONSIGLI E SUGGERIMENTI

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole del- l’arte.

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.

• Vericare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa.

accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra.

• Collegare la Cappa al Condotto di scarico con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.

• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).

• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che Apparecchi non azionati da energia elettrica (ad esempio Appa- recchi utilizzatori di gas), si deve provvedere ad una aerazione sufciente dell’ambiente. Se la cucina ne fosse sprovvista, pra- ticare un’apertura che comunichi con l’esterno, per garantire il richiamo d’aria pulita. USO

• La Cappa è stata progettata esclusivamente per Uso domestico, per abbattere gli Odori della cucina.

• Non fare mai uso improprio della Cappa.

• Non lasciare amme libere a forte intensità sotto la Cappa in funzione.

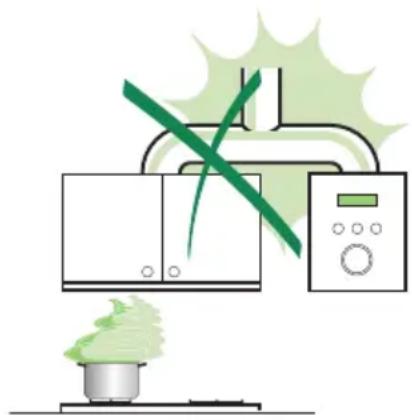

• Regolare sempre le amme in modo da evitare una evidente fuo- riuscita laterale delle stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’Uso: l’olio surriscaldato po- trebbe inammarsi.

• La Cappa non deve essere utilizzata da bambini o persone non abilitate all’Uso corretto. MaNUTENzIONE

• Prima di procedere a qualsiasi operazione di Manutenzione, scolle- gare la Cappa togliendo la spina elettrica o spegnendo l’interruttore generale.

• Effettuare una scrupolosa e tempestiva Manutenzione dei Filtri secondo gli intervalli consigliati.

• Per la pulizia delle superci della Cappa è sufciente utilizzare un panno umido e detersivo liquido neutro.5

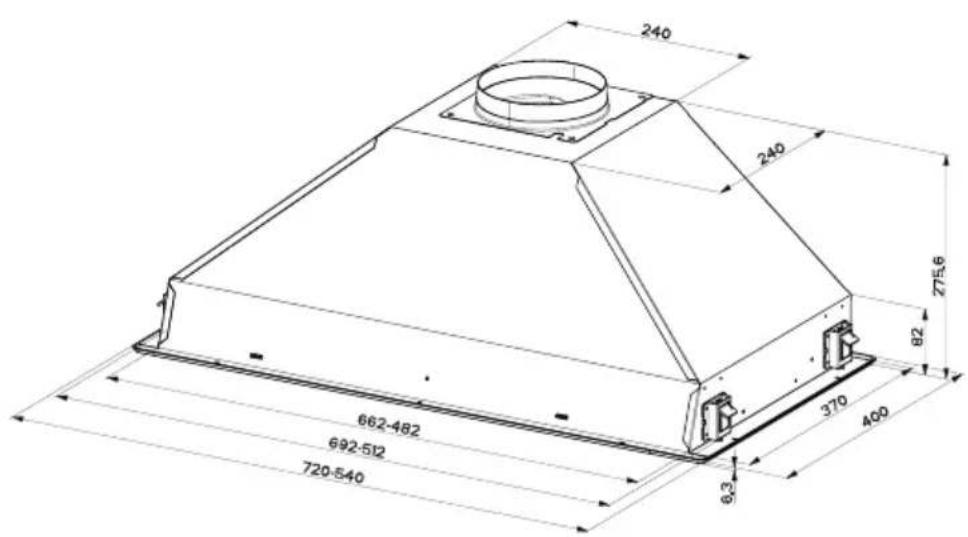

CARATTERISTICHE Ingombro Componenti Rif. Q.tà Componenti di Prodotto 1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri 9 1 Flangia di Riduzione ø 150-120 mm Rif. Q.tà Componentes de Instalación 12c 2 Viti 2,9 x 6,5 Q.tà Documentazione 1 Libretto Istruzioni 1 Schema Elettrico6

INSTALLAZIONE Foratura Piano di supporto e Montaggio Cappa La Cappa può essere installata direttamente sul piano inferiore dei Pensili (650 mm min. dal Piano di Cottura) con supporti laterali a scatto, predisposti ad un’escursione dai 15 mm ai 30 mm di spessore del pannello di supporto.

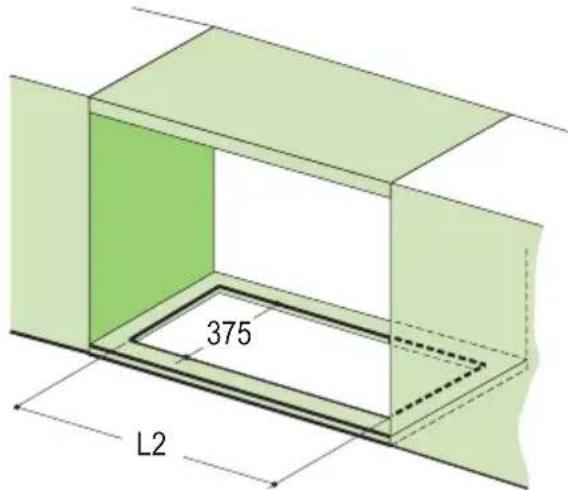

• Praticare un incasso sul piano inferiore del Pensile, come indicato.

• Togliere i Filtri antigrasso (vedi par. Manuten- zione).

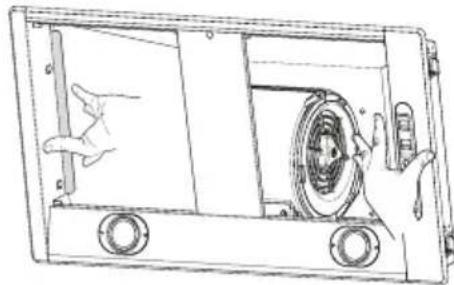

• Sganciare il supporto ltri agendo sulle apposite maniglie interne.

• Inserire la Cappa no ad agganciare i Supporti laterali a scatto.

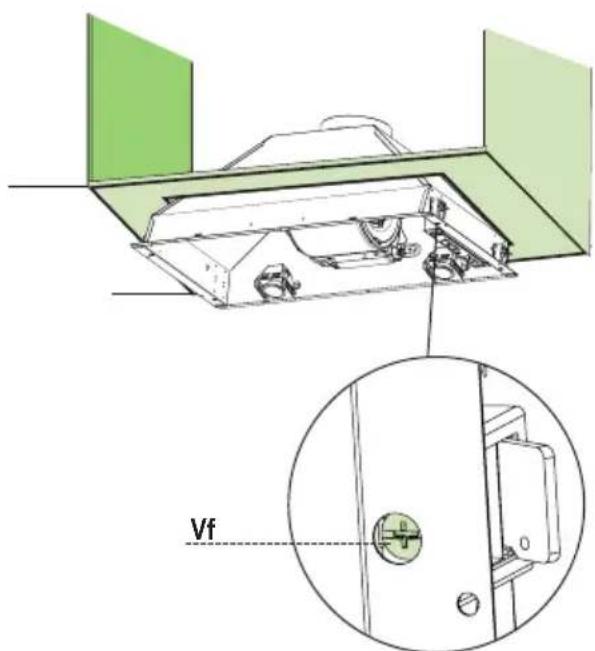

• Bloccare denitivamente serrando le Viti Vf dal sotto della Cappa.

• Rimontare il supporto ltro.

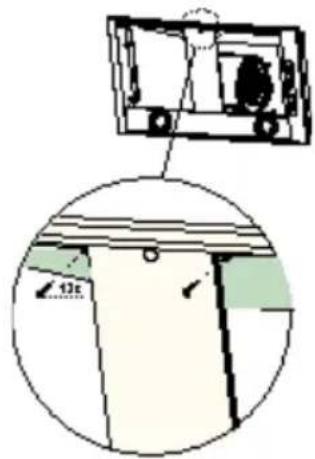

• Avvitare il supporto con due viti 12c (2,9 x 6,5) in dotazione.

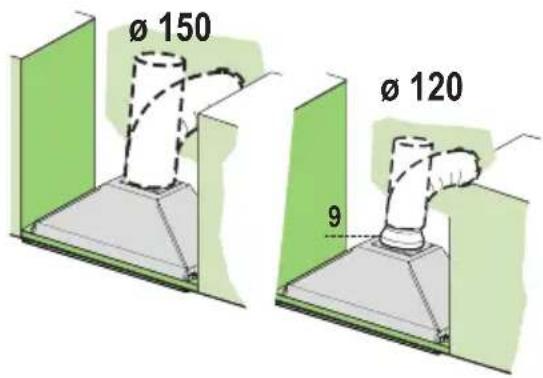

• Rimontare i ltri antigrasso facendo attenzione a mantenere la Maniglia verso la parte visibile esterna. Connessioni USCITa aRIa VERSIONE aSPIRaNTE Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o essibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sull’Uscita del Corpo Cap- pa.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo. USCITa aRIa VERSIONE FILTRaNTE

• Praticare un foro ø 120 o 150 mm sulla Men- sola soprastante la Cappa e collegare l’uscita del Corpo Cappa con la parte superiore del pensile per mezzo di un tubo rigido o essibile di uguale diametro, la cui scelta è lasciata all’installato- re.

• Per collegamento con tubo da ø 120 inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Assicurarsi della presenza dei Filtri Antiodore al Carbone attivo. CONNESSIONE ELETTRICa

• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

USO La cappa può essere accesa direttamente alla velocità desiderata, premendo il relativo tasto senza passare per il tasto 0/1 motore.

L 0/1 Luce Accende e spegne l’Impianto di Illuminazione. T1 0/1 Motore acceso Prima velocità. Spegne la cappa se premuto per circa 2”. T2 Velocità acceso Seconda velocità. T3 Velocità acceso Terza velocità. T4 Velocità Fisso Velocità massima. Lampeggiante Velocità intensiva.

tta a fronteggiare le massime emissioni di fumi di cottura.Si attiva premendo per circa 2” il tasto. Si spegne automaticamente dopo 10 minuti dall’entrata in funzione. Può essere disinserita manualmente premendo qualsiasi tasto. S1 Led Fisso Segnala l’allarme saturazione Filtri Antigrasso Metal- lici e la necessità di lavarli. L’allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. (Reset vedi parag. Manutenzione) Lampeggiante Segnala, quando è attivato, l’allarme saturazione Filtro Antiodore al Carbone Attivo, che deve essere sostituito; devono anche essere lavati i Filtri Antigrasso Metallici. L’allarme saturazione Filtro Antiodore al Carbone At- tivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa. (Attivazione e Reset vedi parag. Manuten- zione)

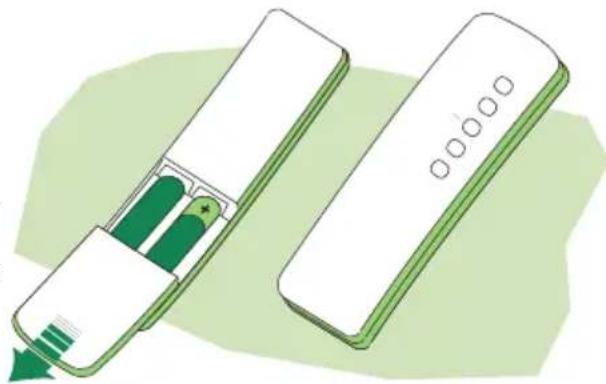

TELECOMANDO (OPZIONALE) Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA.

• Non riporre il telecomando in prossimità di fonti di calore.

• Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori. MANUTENZIONE Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.

• Premere il tasto T3 per almeno 3 secondi, sino al lampeggio di conferma dei led. Pulizia Filtri

• Sono lavabili in lavastoviglie, e necessitano di essere lavati quando il Led S1 lampeggia o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

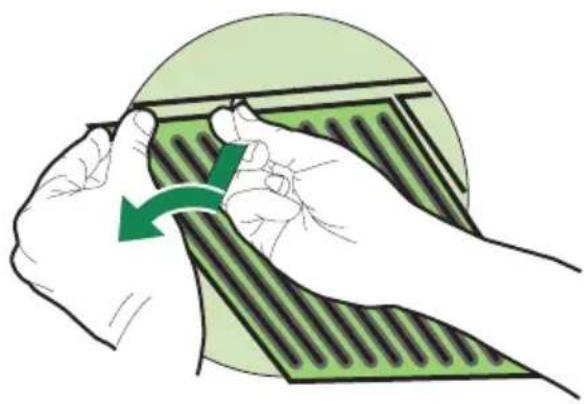

• Sganciare i Filtri uno alla volta, sostenendoli con una mano e agendo sugli appositi pomelli di sicurezza (tirare e ruotare).

• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.

• Rimontarli ssandoli con gli appositi pomelli di sicurezza e tirare.10

• Non è lavabile e non è rigenerabile, va sostitu- ito quando il led S1 lampeggia o almeno ogni 4 mesi. La segnalazione di allarme si verica solo quando é azionato il Motore di aspirazione. Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.

• Premere il tasto T3 per almeno 3 secondi, sino al lampeggio di conferma dei led. Sostituzione Filtro

• Togliere i Filtri antigrasso.

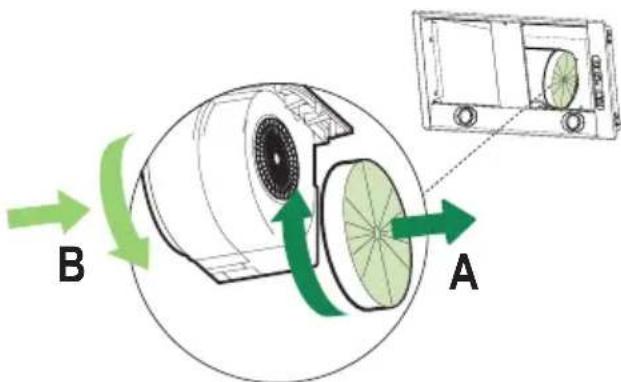

• Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A).

• Montare i nuovi Filtri, come indicato (B).

• Rimontare i Filtri antigrasso. Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante,la segnalazione di Allarme saturazione Filtri va attivata al momento dell ’installazione o successivamente.

• Spegnere le Luci e il Motore di aspirazione.

• Scollegare la Cappa azionando l ’Interruttore bipolare interposto sull ’alimentazione di Rete o agendo sull ’Interruttore generale.

• Ripristinare il collegamento tenendo premuto il tasto T1.

• Rilasciare il tasto,tutti e cinque i led sono accesi in posizione ssa.

• Entro 3 secondi premere il Tasto T1 sino al lampeggio di conferma dei Led T1 e T4: - 2 lampeggi Led -Allarme saturazione Filtro antiodore al Carbone attivo ATTIVATO - 1 lampeggio Led -Allarme saturazione Filtro antiodore al Carbone attivo DISATTIVATO Illuminazione SOSTITUZIONE LAMPADE

• Lampade alogene da 50 W.

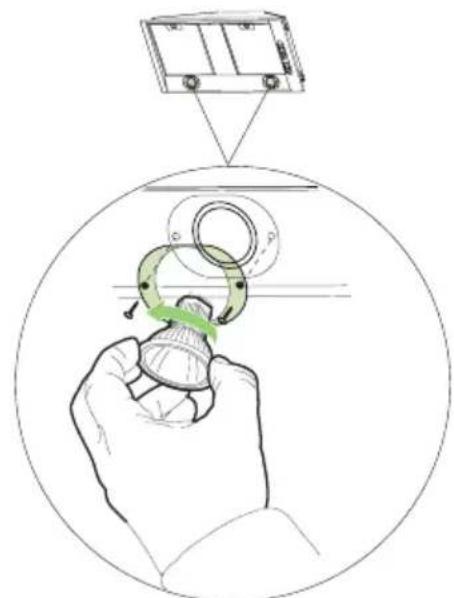

• Togliere le 2 Viti che ssano il Coperchio Fa- retto. Estrarre la lampada, afferrandola per la parte sporgente e ruotandola verso sinistra.

• Sostituirla con una nuova di uguali caratter- istiche, facendo attenzione di inserire corret- tamente i due spinotti nelle loro sedi.

• Rimontare il coperchio ssandolo con le due viti precedentemente tolte11
