BEDIENUNGSANLEITUNG Integratedhood FALCON

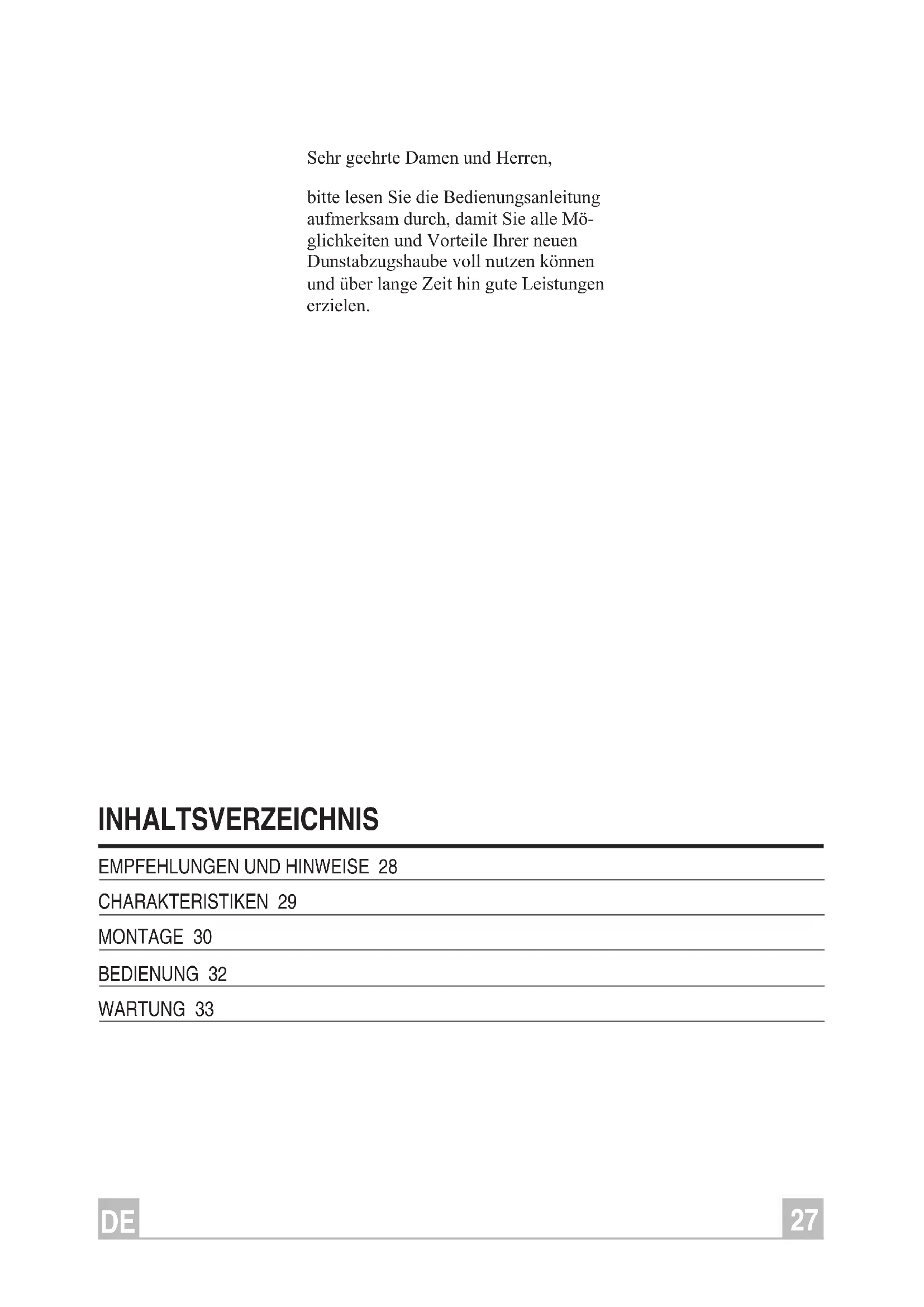

Sehr geehrte Damen und Herren,

bitte lessen Sie die Bedienungsanleitung aufmerksam durch, damit Sie alle Mänglichkeiten und Vorteile ihrer neuen Dunstabzugshaube voll nutzen konnen und über lange Zeit hin gute Leistungen erzielen.

INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE 28

CHARACTERISTIKEN 29

MONTAGE 30

BEDIENUNG 32

WARTUNG 33

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäß Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650~mm betragen.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrifsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

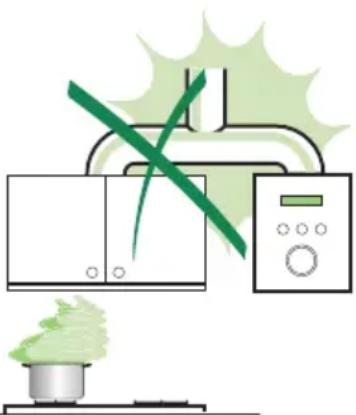

• Die Haubearf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechchen, ist an einer Aussenwand eine Öffnung anzubRINGen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.
• Unsachgemäß Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lessen.
• Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Die Dunstabzugshaubearf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

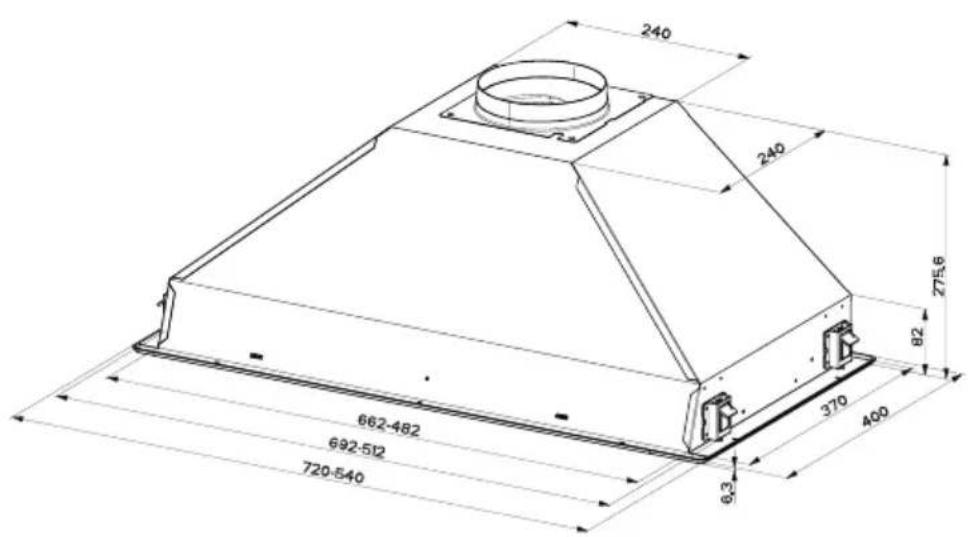

Platzbedarf

Koponenten

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern,Beleuchtung, Geblasegruppe,Filter
9 1 Reduzierflansch 150-120 mm

Pos. St. Montagekomponenten

12c 2 Schrauben 2,9 x 6,5

St. Dokumentation

1 Bedienungsanleitung
1 Schaltplan

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Die Haube kann direkt am Boden der Oberschranke (mindestens 650~mm von der Kochmulde entfernt) mit Hilfe der seitlichen Schnapphalterungen installiert werden, die eine Öffnungswerte für Halteplatten von 15 bis 30~mm Stärke haben.

Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.

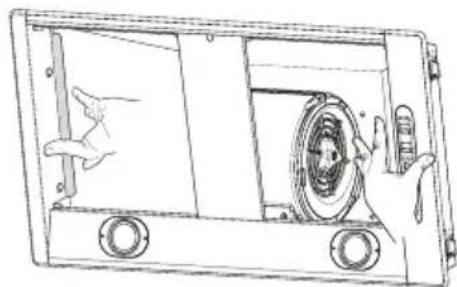

Die Fettfilter entfernen (siehe Abschnitt "Wartung").
Die Filterhalterung mit Hilfe der entsprechen den internen Griffe aushaken.
Die Haube einführen, bis die seitlichen Schnappyerschluss einrasten.

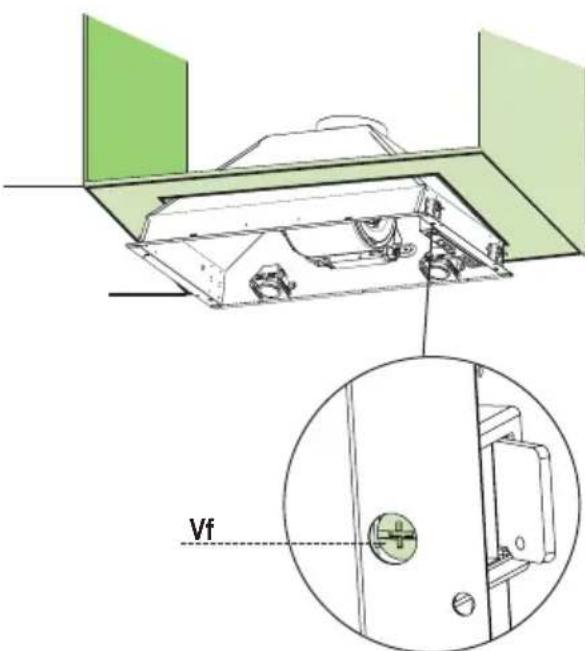

Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

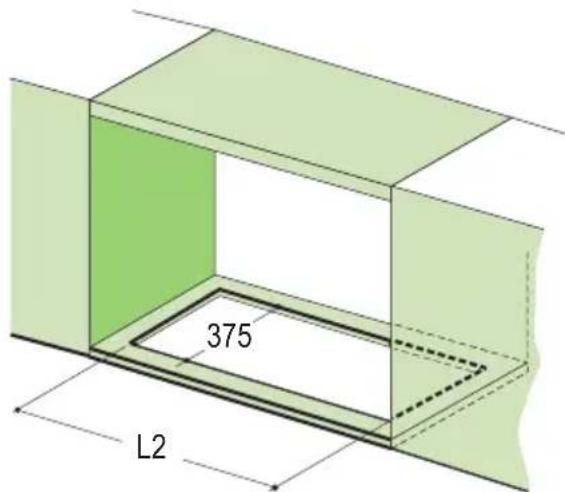

Hauben-typ 54 72

L2 515 695

• Den Filterhalter und die entsprechenden Fettfilter wieder montieren.

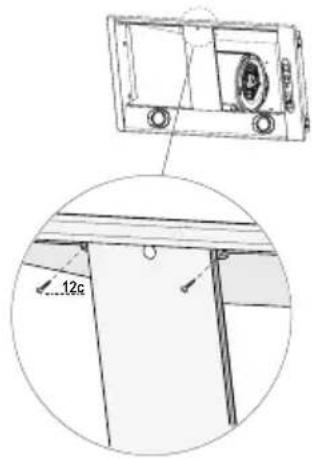

• Den Reduzierflansch Filterhalter der 2 beiliegenden Schrauben 12c(2.9 x 6.5) festschrauben.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sightbaren Außenseite befindet.

ANSCHLUSS IN ABLUFTVERSION

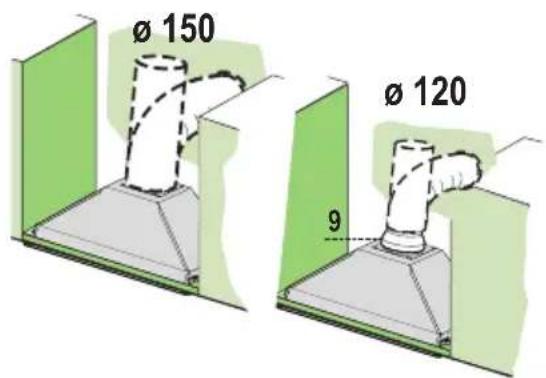

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120mm ) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnehmen.

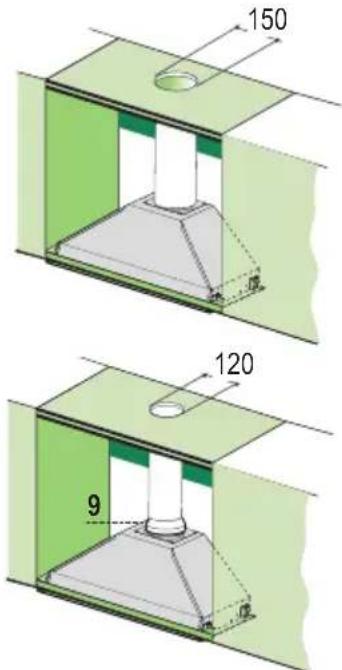

ANSCHLUSS IN UMLUFTVERSION

Am Regal über der Haube ein Loch mit 120 oder 150mm bohren und den Austritt des Haubenkörpers mit dem oberen Teil des Oberschrankes mittels Rohr oder Schlauch (die Wahl bleibt dem Installateur überlassen) gleichen Durchmessers verbinden.

• Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
  Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nich mitgeliefert.
• Kontrollieren, ob der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm Zwischengeschaltet werden.

Bedienfeld

Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf die Geblasetaste 0/1 druckt.

TASTE LED FUNKTION

L 0/1 Beleuchting Ein- und Ausschalten der Beleuchtung

T1 0/1 Motor Eingeschaltet Erste Geschwindigkeitsstufe.

Schaltet die Haube aus wenn die Taste für ungebär 2” gedrück wird

T2 Geschwindig- Eingeschaltet Zweite Geschwindigkeitsstufe. keitsstufe

T3 Geschwindig- Eingeschaltet Dritte Geschwindigkeitsstufe. keitsstufe
T4 Geschwindigkeitsstufe Aufleuchten Ständiges Höchste Geschwindigkeitsstufe.

Blinklicht Intensivistufe.

Bei sehr starker Kochdunstentwicklung geeignet. Wird durch 2” langes Drücken auf diese Taste aktiviert. Nach 10 Minuten schaltet sich das Gebläse automatisch auf die vorher gewählte Stufe zurück. Kann auch manuell unterbrochen werden indem man einfach auf eine andere Taste drückt.

S1 Led Ständiges signalisiert die Sattigung der Metallfettfilter und dass aufleuchten eine Reinigung erforderlich ist. Dieser Alarm wird nach 100 effektiven Arbeitsstunden der Haube aktiviert. (Fir Reset siehe Abschnitt Wartung)

Blinklicht .signalisiert die Sattigung des Aktivkohle-Geruchsfilters, der ausgetauscht werden muss; die Metallfettfilter müssen ebenfalls gewaschen werden. Die Sattigungsanzeige des Aktivkohle-Ge- ruchsfilters wird nach 200 effektiven Arbeitsstunden der Haube aktiviert. (Für Aktivierung und Reset siehe Abschnitt Wartung)

FERNBEDIENUNG (OPTION)

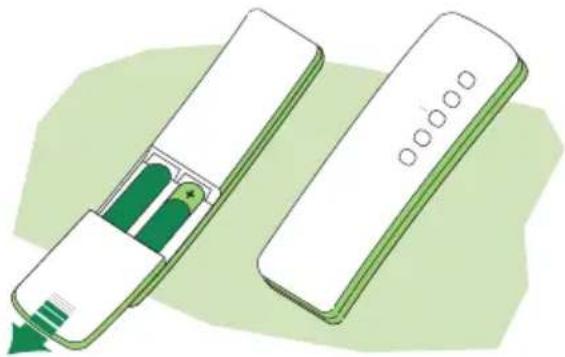

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird.

• Die Fernbedienung nicht in die Höhe von Hitzequellen legen.
• Batterien müssen vorschrifsmäßig entsorgt werden.

WARTUNG

Fettfilter

METALLFETTFILTER REINIGUNG

Rücksetzen der Sattigungsanzeige

• Licht und Geblasemotor abschalten.
• Mindestens 3 Sekunden lang die Taste T3 drükken, bis die LEDs zur Bestätigung zu blinken beginnen.

Filterreinigung

Die Filter konnen im Geschirrspuler gewaschen werden und sind dann zu reinigen, wenn die Led S1 zu blinken beginnnt bzw. zumindest nach 2-monatigem Betrieb oder bei starkem Einsatz auch haufter.

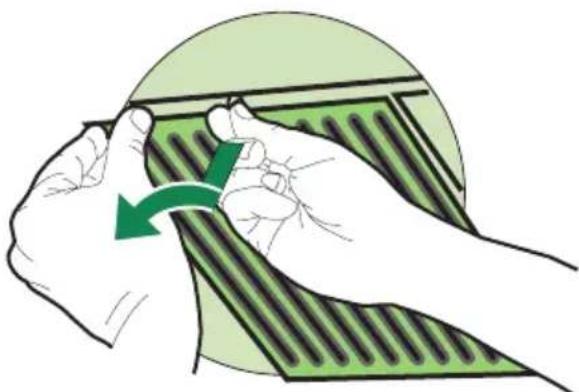

Die Filter nacheinander aushaken, indemn sie mit der Hand gestützt und die entsprechenden Sicherheitskugelgriffe betätigterwenden (ziehen und drehen).
Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
- Bei der Remontage mit Hilfe der entsprechenden Sicherheitskugelgriffe fixieren (ziehen und drehen).

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist bei Blinken der Led S1 oder zumindest alle 4 Monate auszubauschen. Die Sattigungsanzeige erfolgt nur bei laufendem Geblasmotor.

Rücksetzen der Sattigungsanzeige

• Licht und Gebläsemotor abschalten.
• Mindestens 3 Sekunden lang die Taste T3 drükken, bis die Leds zur Bestätigung zu blinken beginnen.

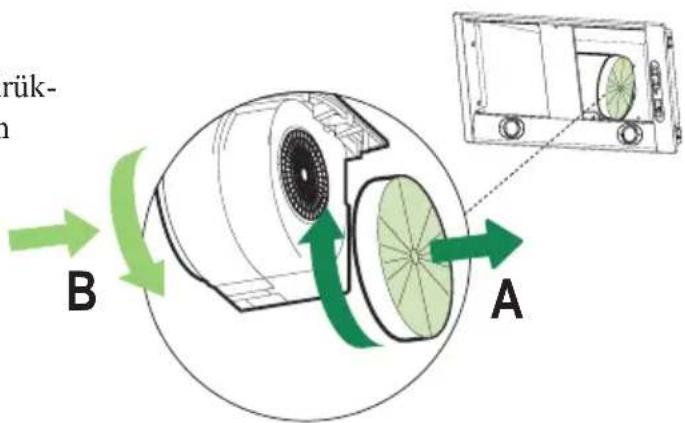

Austauschen der Filter

Die Fettfilter entnehmer.
Die gesattigten Aktivkohle-Geruchsfilter laut Beschreibung entfernen (A).
Die neuen Filter montieren (B).
Die Fettfilter wieder anbringen.

Aktivierung der Sattigungsanzeige

• Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sattigungsanzeige bei der Installation oder später.
  Die Beleuchtung und den Geblasemotor abschalten. Die Haube vom Stromnetz trennen, indem der Zwischengeschaltete zweipolige Schalter oder der Hauptschalter betatigt wird.
• Den Anschluss wieder herstellen, indem die Taste T1 gedrückt gehalten wird.
  Die Taste loslassen; alle finf LEDs leuchten pausenlos auf.
• Innerhalb von 3 Sekunden die Taste T1 solange drücken, bis die Leds T1 und T4 zur Bestätigung zu blinken beginnen:

2-maliges Blinken der LEDs - Sattigungsanzeige Aktivkohle-Geruchsfilter AKTIVIERT

1-maliges Blinken der LEDs - Sattigungsanzeige Aktivkohle-Geruchsfilter DEAKTIVIERT

Beleuchtung

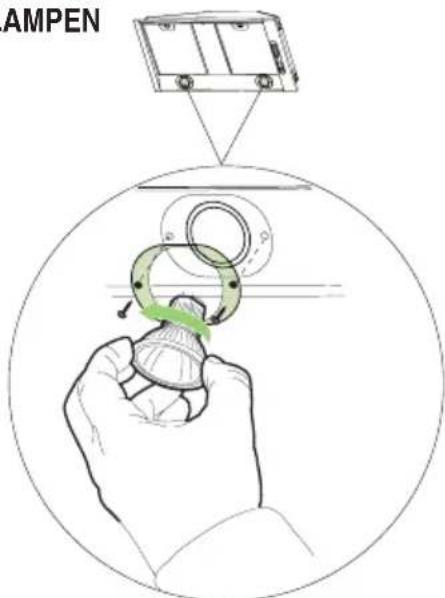

AUSWECHSELN DER LAMPEN

- Halogenlampe 50 W

Die 2 Schrauben, die die Spot-Abdeckung fixieren, entfernen.
Die Lampe Herausziehen, indem sie am herausragenden Teil ergriffen und nach links gedreht wird.
- Durch eine Lampe mit gleichen Eigenschaften ersetzen, wobei darauf zu achten ist, dass die beiden Steckerstiffe korrekt in ihre Sitze eingeführt werden.
Die Abdeckung wieder montieren und mit den beiden zuvor entfernten Schrauben fixieren.

ELEKTRISCHE AANSLUITING

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass这点 Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen这点 Products schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这点 Products erhalten Sie von Ihr Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
