Type product	Draagbaar GPS-navigatiesysteem
Merk	Blaupunkt
Model	TravelPilot 73 CE LMU
Afmetingen (ongeveer)	140 x 90 x 20 mm
Gewicht (ongeveer)	200 g
Voeding	Ingebouwde oplaadbare lithium-ionbatterij, opladen via USB-kabel (5V DC)
Belangrijkste functies	GPS-navigatie met gesproken aanwijzingen, ingebouwde TMC-ontvanger voor verkeersinformatie, 3D-kaarten, adres- en POI-zoekopdracht, routeplanning, slimme geschiedenis, ingebouwde rekenmachine
Scherm	Kleuren touchscreen, formaat niet gespecificeerd (ongeveer 5 inch)
Opslag	Micro SD-kaart (niet meegeleverd), intern geheugen voor favorieten en geschiedenis
Connectiviteit	Mini-USB-poort, ingebouwde luidspreker, TMC-antenne geïntegreerd in oplaadkabel
Onderhoud en reiniging	Reinigen met een zachte, droge doek, geen vloeistoffen of schurende middelen gebruiken
Veiligheid	Gebruik de bedieningselementen niet tijdens het rijden, niet blootstellen aan overmatige hitte, alleen een geschikte autohouder gebruiken, de verkeersregels naleven
Reserveonderdelen en repareerbaarheid	Neem contact op met de Blaupunkt-klantenservice via de website voor reserveonderdelen of reparatie
Algemene informatie	24 maanden garantie vanaf aankoopdatum, conform richtlijn 1999/5/EG, conformiteitsverklaring beschikbaar op blau­punkt.de

Veelgestelde vragen - TravelPilot 73 CE LMU BLAUPUNKT

Hoe werk ik de kaarten bij?

Om de kaarten bij te werken, sluit u uw apparaat aan op een computer en gebruikt u de Naviextras-software. Bezoek de website www.naviextras.com om nieuwe kaarten en inhoud te downloaden.

Hoe stel ik de systeemtaal in?

In het navigatiemenu tikt u op Instellingen en vervolgens op Taal. Selecteer uw taal uit de lijst en bevestig.

Mijn GPS ontvangt geen satellietsignaal, wat moet ik doen?

Zorg ervoor dat u buiten bent met een vrij zicht op de hemel. Vermijd tunnels, ondergrondse parkeergarages of gebieden met hoge gebouwen. Wacht tot het apparaat ten minste 4 streepjes signaal ontvangt.

Hoe laad ik de batterij op?

Gebruik de meegeleverde USB-kabel en sluit deze aan op de aanstekerlader of een USB-poort van een computer. Het rode lampje geeft aan dat er wordt opgeladen, het wordt groen wanneer de batterij volledig is opgeladen.

Kan ik het apparaat zonder autohouder gebruiken?

Nee, een autohouder is nodig voor gebruik in de auto. Plaats deze zodanig dat uw gezichtsveld niet wordt belemmerd en de airbags niet worden gehinderd.

Hoe voeg ik een tussenstop toe aan mijn route?

Tijdens het navigeren tikt u op het scherm om het snelle menu te openen en selecteert u Stop toevoegen. U kunt een locatie zoeken en toevoegen als etappe.

Het scherm is bekrast, wat moet ik doen?

Het scherm is gevoelig voor krassen. Gebruik alleen een stylus met een ronde punt of uw vinger. Gebruik een zachte doek om het schoon te maken. Als de kras groot is, neem dan contact op met de klantenservice.

De verkeersinformatie (TMC) werkt niet

Zorg ervoor dat de autolader is aangesloten op de USB-poort, omdat de TMC-antenne in de kabel is geïntegreerd. Controleer in de instellingen of de TMC-ontvangst is ingeschakeld.

Hoe reset ik het apparaat?

Gebruik een dun, puntig voorwerp (zoals een paperclip) om op de knop Reset op het apparaat te drukken. Het systeem wordt opnieuw opgestart zonder uw opgeslagen gegevens te wissen.

Waar vind ik het serienummer?

Het serienummer staat meestal op het etiket aan de achterkant van het apparaat of in het menu Over onder Systeeminformatie.

GEBRUIKSAANWIJZING TravelPilot 73 CE LMU BLAUPUNKT

Hartelijk dank voor de aankoop van dit Blaupunkt product.

Een goede keuze.

Ook na uw aankoop staan we natuurlijk voor u klaar om u te helpen.

Neem voor technische vragen en/of problemen contact met ons op.

www.blaupunkt.de

Beste klant,

Hartelijk dank dat u gekozen heeft voor een navigatiesysteem van Blaupunkt.

• Blaupunkt behoudt zich het recht voor op de eindinterpretatie van deze handleiding. Het product kan zonder voorafgaande kennisgeving worden gewijzigd. Onze excuses voor het ongemak. Maak een reservekopie van de gegevens en informatie in het GPS-navigatieapparaat. Blaupunkt is niet aansprakelijk voor verliezen als gevolg van materiële schade.
• Hoewel de handleiding is gecontroleerd, kan deze toch fouten bevatten. Mocht u een fout tegenkomen, neem dan contact op met de klantenservice van Blaupunkt.
• Lees de instructies in deze handleiding door en gebruik uitsluitend accessoires van Blaupunkt om beschadiging te voorkomen. Door het niet opvolgen van deze instructies komt de garantie te vervallen en kan persoonlijk letsel optreden. Hiervoor kan Baros GmbH niet aansprakelijk worden gehouden.
• Vanwege ontwikkelingen in het wegennet kunnen navigatiegegevens op basis van elektronische kaarten inconsistent zijn met actuele verkeerstekens. Volg verkeersregels en -tekens op en pas uw rijgedrag aan aan de condities en situaties op de weg.
• Het bedienen van het GPS-navigatieapparaat tijdens het rijden kan tot ernstige ongevallen leiden. Baros GmbH is niet aansprakelijk voor ongevallen en schade als gevolg van onjuist gebruik.
• Bezoek onze website www.blaupunkt.de

Het uiterlijk van uw navigatiesysteem kan licht afwijken van de afbeeldingen in deze handleiding.

Indien uw navigatiesysteem is uitgerust met een TMC-ontvanger voor de ontvangst van verkeersinformatie, bevindt zich de antenne in de kabel van de auto-oplader. Voor een juiste ontvangst van de verkeersinformatie dient de auto-oplader te zijn aangesloten op de USB-poort van het navigatiesysteem!

Gebruik uitsluitend een stompe stylus of uw vingertop voor het bedienen van uw apparaat. Er kunnen gemakkelijk krassen op het schermoppervlak ontstaan. Vermijd het gebruik van scherpe voorwerpen of lange vingernagels.

Bedien het product voor uw eigen veiligheid niet tijdens het rijden!

Wees voorzichtig met het gebruik van dit product. Het product is slechts bedoeld als navigatiehulp. Het is niet bedoeld voor het nauwkeurig meten van richting, afstand, plaats of topografie.

De berekende route dient slechts als referentie. De bestuurder is verantwoordelijk voor het opvolgen van verkeerstekens en plaatselijke verkeersregels.

Laat uw apparaat bij het verlaten van de auto niet in direct zonlicht achter.

Oververhitting van de accu kan leiden tot storingen en/of gevaar.

Het GPS-systeem wordt beheerd door de Amerikaanse overheid, die als enige verantwoordelijk is voor de prestaties van het systeem. Elke wijziging aan het GPS-systeem kan van invloed zijn op de nauwkeurigheid van alle GPS-apparaten.

Signalen van GPS-satellieten worden tegengehouden door vaste materialen (behalve glas). Navigatie met GPS is in tunnels of binnen gebouwen dan ook niet mogelijk.

Er zijn minimaal 4 signalen van GPS-satellieten nodig om de huidige GPS-positie te kunnen bepalen. De signaalontvangst kan worden belemmerd door situaties als slecht weer of obstakels (bijv. bomen of hoge gebouwen).

Andere draadloze apparatuur in het voertuig kan interferentie veroorzaken met de ontvangst van satellietsignalen, waardoor de ontvangst instabiel wordt.

Voor gebruik in de auto is een houder nodig. Bevestig het apparaat op een geschikte plaats, zonder het zicht van de bestuurder of het uitklappen van airbags te hinderen.

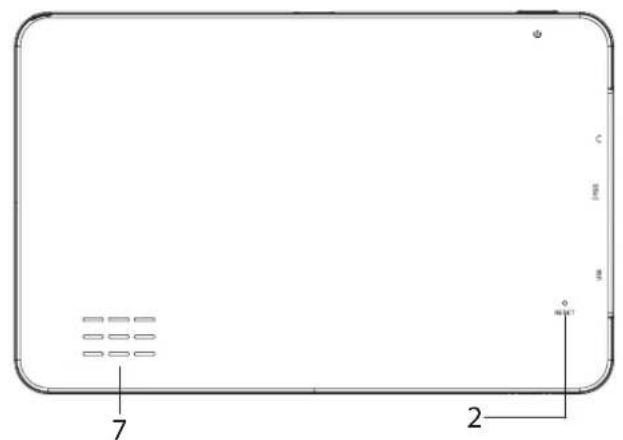

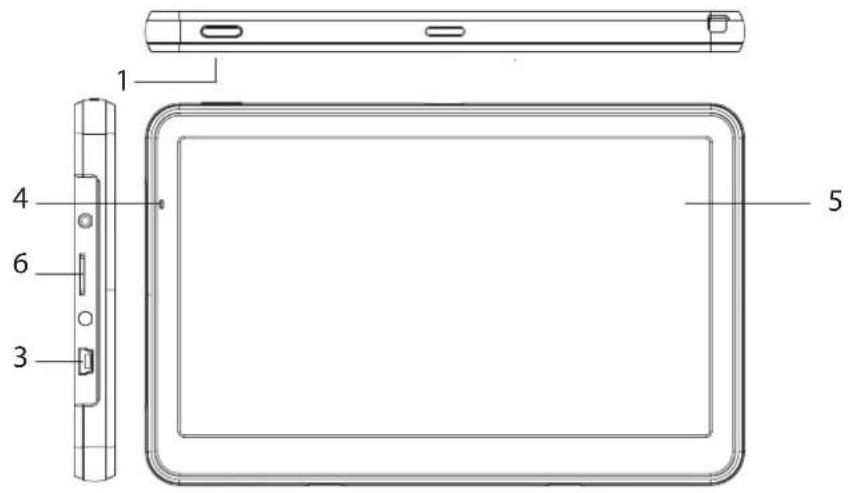

Onderdelen

NR Onderdeel Beschrijving

1	Aan-/uitknop	Het apparaat in- of uitschakelen of de slapstand activeren
2	Resetknop Het system opnieuw opstarten
3	SSB-poort	Data-uitwisseling via mini-SSB-kabel. Download het GnS-apparaat
4	Indicatorlampje In het opladen van mode, dit Licht is rood. Het brandt groen wanner deze volledig is opgeladen
5	Display	De kaart weergeven en controles
6	Micro-SD Slot	Card Slot: voor optionele uitbreidingen
7	suidspreker

Van start gaan

Als u de navigatiesoftware de eerste keer gebruikt, wordt een automatisch proces gestart voor het instellen van de basisinstellingen. Ga als volgt te werk:

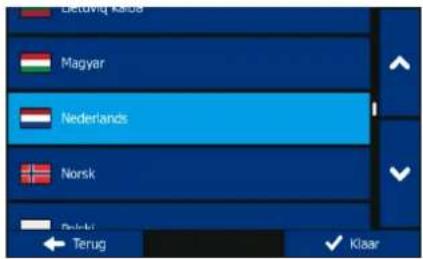

Selecteer de programmataal. Als de taal van uw keuze niet op het scherm wordt getoond, tik dan

op of sleep de lijst met uw vingers omhoog of omlaag om alle beschikbare talen te

zien. Tik op om de taal van uw keuze te kiezen. Tik op Klaar om uw keuze te bevestigen, en ga door naar de volgende pagina.

Lees de Software- en databaselicentieovereenkomst voor eindgebruikers en tik op Akkoord als u akkoord gaat met de gebruiksvoorwaarden. U wordt nu gevraagd of u toestaat dat de software gebruiksinformatie en GPS-loggegevens verzamelt, die gebruikt kunnen worden ter verbetering van het programma en de dekking door de kaarten. Tik op Ja om de anonieme statistieken toe te staan of schakel deze functie UIT. De Configuratiewizard wordt geactiveerd. Tik op Volgende om verder te gaan. Selecteer het taalprofiel van de gesproken begeleiding. Indien de taal van uw voorkeur niet op het scherm verschijnt, blader dan door de lijst voor de overige beschikbare profielen. Tik op een van de lijst-items voor een kort stemvoorbeeld. Tik op Volgende om uw keuze te bevestigen, en ga door naar de volgende pagina.

Stel het formaat voor de tijd en eenheden van uw keuze in. Tik op Volgende om uw keuzes te bevestigen. Stel de opties voor het route plannen van uw keuze in. Tik op Volgende om uw keuzes te bevestigen. De basisinstellingen zijn nu compleet. Tik op Afsluiten.

Het programma wordt gestart.

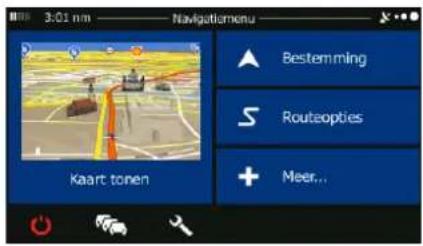

Beginscherm: het Navigatiemenu

Na afronding van de basisinstellingen, en zodra de software wordt gestart, verschijnt het navigatiemenu. U heeft de volgende opties:

Tik op om uw bestemming te selecteren - u kunt dan een adres of een

interessante plaats; een locatie op de kaart, of een van uw favoriete bestemmingen invoeren. U kunt ook een van uw recente bestemmingen in de slimme geschiedenis opzoeken of door de coördinaten in te voeren.

• Tik op om de routeparameters weer te geven. U kunt de volledige route

op de kaart weergeven. U kunt ook route-gerelateerde handelingen verrichten, zoals het bewerken of annuleren van uw route, het plaatsen van een vertrekpunt voor de route, het kiezen van alternatieve routes, het vermijden van bepaalde trajecten in de route, de navigatie simuleren of het toevoegen van de route aan uw favorieten.

• Tik op om de demo te simuleren of aanvullende programma's uit te voeren.

• Tik op om de manier waarop de navigatiesoftware werkt aan te passen.

• Tik op om het scherm Verkeersoverzicht te openen.

• Tik op om de navigatie op de kaart te starten.

• Tik op om de navigatie te stoppen en de software af te sluiten.

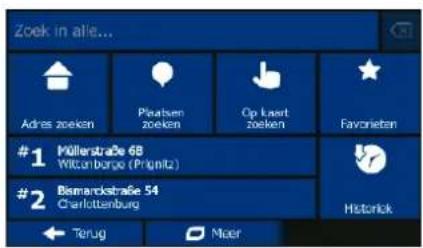

Het menu Bestemming

Tik in het navigatiemenu op Bestemming. Het menu Bestemming biedt u de volgende opties:

Tik op om een adres als uw bestemming in te voeren. Tik op om een interessante plaats te kiezen als uw bestemming. Tik op een locatie op de kaart om te navigeren. Tik op om een keuze te maken uit de lijst met uw favoriete bestemmingen. - Tik op het horizontale invoerveld boven deze toetsen om uw bestemming te vinden, ongeacht het type binnen Combined Search.

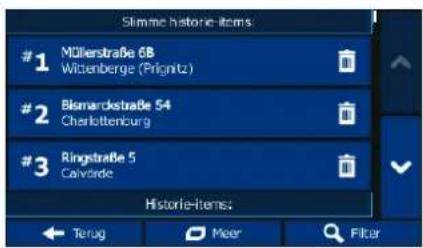

1 #2 Tik op of om naar de recente bestemming die op de knop wordt getoond te navigeren.

Tik op om een keuze te maken uit de lijst met alle recente bestemmingen. - Tik op Meer voor overige zoekmethodes.

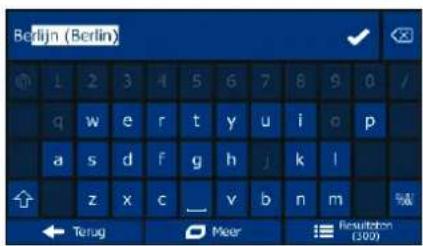

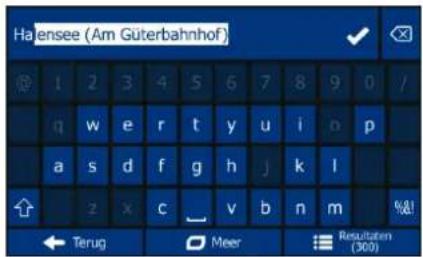

Navigeren naar een adres

Tik in het navigatiemenu op Bestemming en vervolgens op Adres. Standaard geeft het scherm aan in welke stad of plaats u zich bevindt.

Indien nodig, kunt u het land wijzigen. Tik op de toets die de naam van het land toont.

1. Gebruik het toetsenbord om de naam van het land in te voeren.
2. Zodra u enkele tekens hebt ingevoerd, verschijnt de lijst met landen waarin de ingevoerde tekenreeks voorkomt. Tik op het land van uw keuze.

Indien nodig, kunt u de stad/plaats wijzigen. Tik op de toets die de naam van de stad/plaats toont en voer een deel van de naam in via het toetsenbord. Terwijl u letters invoert, worden altijd de meest waarschijnlijke stad- of plaatsnaam getoond in het invoerveld. U hebt de volgende opties:

Tik op aange

om de stad- of plaatsnaam te selecteren die in het invoerveld wordt

Tik op

e invoer te corrigeren.

• Tik op Resultaten om door de lijst met stad-/plaatsnamen te bladeren die met uw invoer overeenkomen. Kies een stad of plaats uit de lijst.

1. Tik op Straatnaam.
2. Gebruik het toetsenbord om een deel van de straatnaam in te voeren.
3. Tik op om de straatnaam te selecteren die in het invoerveld worden aangeboden, of tik op Resultaten om door de lijst met alle straatnamen te bladeren die met uw invoer overeenkomen. Kies een straatnaam uit de lijst.

Voer het huisnummer in:

1. Tik op Huisnummer.
2. Gebruik het toetsenbord om het huisnummer in te voeren.
3. Tik op Klaar zodra u klaar bent met het invoeren van het adres.

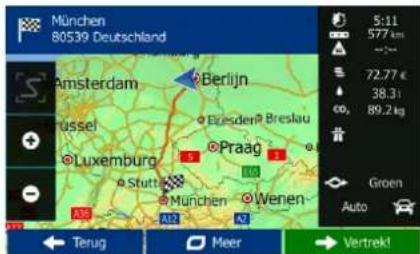

De kaart wordt weergegeven, met de geselecteerde bestemming in het midden. Tik, indien nodig, op een andere kaartlocatie, en tik vervolgens op Volgende om de bestemming te bevestigen.

Na een korte samenvatting van de routeparameters, verschijnt de kaart met de volledige route. Wacht enkele seconden of tik op Vertrek! en begin met navigeren.

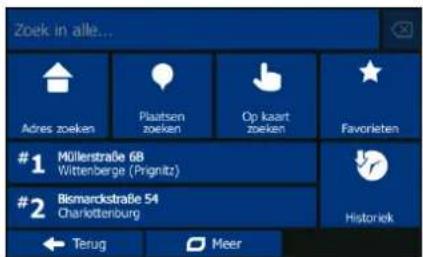

Snelzoeken

Met behulp van Snelzoeken kunt u naar een locatie nabij een bekende, interessante plaats zoeken. Zoek eerst maar de plaats op naam en zoek vervolgens uw bestemming op de kaart. Doe het volgende (starten vanuit het Navigatiemenu):

Tik op Bestemming.

Tik op Zoek in alle...

Begin met het invoeren van de naam van de interessante plaats via het virtuele toetsenbord.

Na het invoeren van enkele letters, tikt u op Resultaten, en kiest u de plaats uit de lijst met plaatsnamen die overeenkomen.

Blader, indien nodig, door de lijst, markeer de gewenste plaats, en tik op Kies.

Controleer de gegevens van de plaats en tik op Kies.

Er wordt een overzichtskaart weergegeven met de geselecteerde plaats in het midden. Blader door de kaart, en tik op de locatie op de kaart die u als bestemming wilt. Op de plaats waar u op de kaart tikt, verschijnt de rode cursor.

Tik op Kies.

Na een korte samenvatting van de routeparameters, verschijnt de kaart met de geselecteerde bestemming in het midden. De route wordt automatisch berekend. Tik op Vertrek! en start de navigatie.

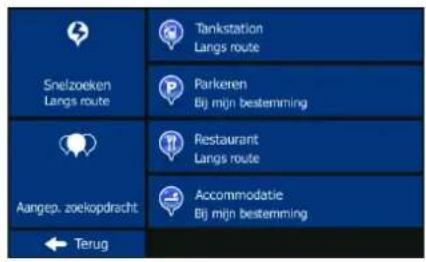

Navigeren naar een interessante plaats

Tik in het Kaartscherm op Menu om terug te gaan naar het Navigatiemenu. Tik in het navigatiemenu

op Bestemming en vervolgens op Zoek. U heeft de volgende ingestelde Zoekcategorieën tot uw beschikking.

Tankstation

Langs route

Tik op voor een lijst van laadstations langs de route of, wanneer dit niet beschikbaar is, rondom uw huidige positie of uw laatst bekende positie.

Parkeren

Bij mijn bestemming

• Tik op om parkeerplaatsen nabij de bestemming te zoeken of, wanneer dit niet beschikbaar is, rondom uw huidige positie of uw laatst bekende positie.

Restaurant

Langs route

• Tik op 'Langs route'.
• Tik op om een lijst van restaurants langs de route te zoeken, rondom uw huidige positie of uw laatst bekende positie.

Accommodatie

Bij mijn bestemming

• Tik op om accommodaties nabij de bestemming te zoeken, rondom uw huidige positie of uw laatst bekende positie.

U kunt ook een plaats zoeken door de naam in te voeren.

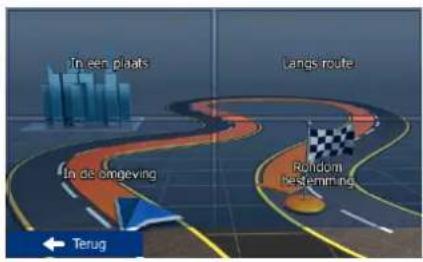

Als geen van bovenstaande opties van toepassing is, tikt u op om op de volgende locaties te zoeken:

In de omgeving

• Tik op om rond de huidige positie te zoeken, of als deze niet beschikbaar is, rond de laatst bekende positie.

In een plaats

• Tik op om een locatie te zoeken binnen een geselecteerde stad of plaats.

Random

• Tik op om een bestemming te zoeken in de buurt van de bestemming van uw actieve route.

Langs route

• Tik op om langs de actieve route te zoeken en niet rondom een bepaald punt. Dat kan handig zijn wanneer u zoekt naar een tussenstop waarvoor u slechts minimaal van de route hoeft af te wijken, bijv. tankstations of restaurants die u nadert.

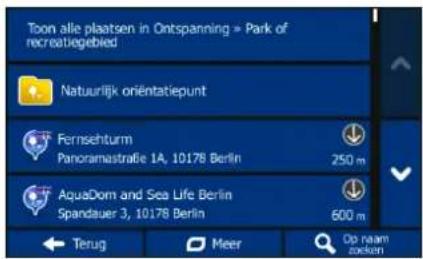

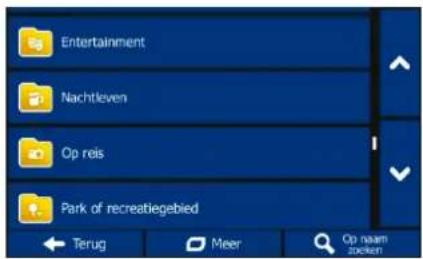

Voorbeeld van het navigeren naar een interessante plaats

Voorbeeld: om een park nabij uw bestemming te zoeken, doet u het volgende (starten vanuit het Navigatiemenu):

Tik op Bestemming.

Tik op Rondom bestemming.

De lijst met plaats categorieën wordt weergegeven. Tik op

veeg met uw vinger om door

de lijst te bladeren, en tik op

Toon alle plaatsen

Tik op om door de categorie te bladeren, of tik op om het zoeken te beperken.

Park of recreatiegebied

Tik op een van de lijstitems. Controleer de gegevens en de locatie van de plaats, en tik vervolgens op Volgende. Na een korte samenvatting van de routeparameters verschijnt de kaart met de volledige route. Wacht enkele seconden of tik op Vertrek! en begin met navigeren.

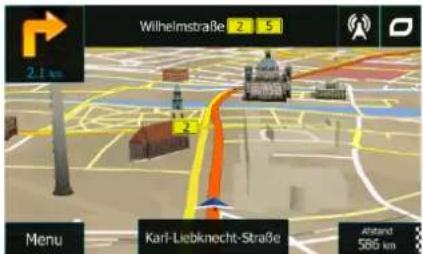

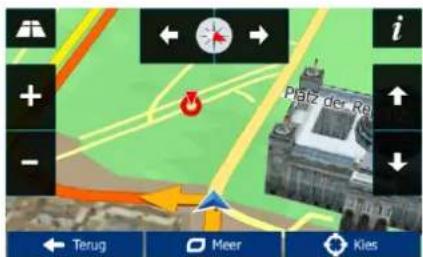

Het kaartscherm

Het kaartscherm is het belangrijkste en meest gebruikte scherm van de software. De voertuigaanduiding (standaard een blauwe pijl) geeft uw actuele positie aan en de oranje lijn geeft de aanbevolen route weer. Op het scherm ziet u schermpictogrammen en gegevensvelden. Hiermee kunt u navigeren. Tijdens de navigatie toont het scherm route-informatie.

• Bovenaan het scherm ziet u uw rijrichting en de huisnummers aan de linker- en rechterkant, als u geen bestemming voor uw route hebt gekozen. Als u langs een route navigeert, ziet u de volgende manoeuvre en de volgende straat/weg op uw route. Tik op een van de items om de routebeschrijving te openen.

Tik om het snelmenu te openen, met een selectie van functies die handig zijn tijdens het rijden.

• Tik op een willekeurige plaats op de kaart om de kaart rond uw huidige positie te bestuderen. Er verschijnen aanvullende kaartbesturingstoetsen.

16.9 km

• Tik op de knop op de kaart om te openen. Tik op een ervan om de andere te verbergen. De standaardwaarden voor navigatie (u kunt deze onder Kaartinstellingen wijzigen):
• de resterende afstand tot de bestemming,
• de resterende tijd van de route, en
• de geschatte aankomsttijd op de bestemming.

Tik op Menu om het navigatiemenu te openen.

Houd er rekening mee dat het kaartscherm kan verschillen afhankelijk van het model (bijvoorbeeld 3D-gebouwen).

Het menu 'Meer'

Het menu Meer biedt u verschillende aanvullende toepassingen. Tik in het navigatiemenu op

Meer...

: www.naviextras.com om meer inhoud te krijgen; zoals nieuwe kaarten of 3D-oriëntatiepunten en handige programma's.

: een wetenschappelijke calculator helpt u bij alle berekeningen. Tik op de toets Modus voor aanvullende functies en gebruik het geheugen om uw resultaten op te slaan.

: er zijn andere nuttige programma's: de calculator, de brandstof- en onderhoudsmonitor, informatie over zonsopgang en zonsondergang of de rit- en routelogmonitor.

: de logbestanden van uw rit opslaat bij aankomst op sommige van uw bestemmingen of ervoor zorgt dat het programma de logbestanden automatisch opslaat, worden deze logbestanden hier getoond. Tik op een van de ritten om de statistieken, het snelheidsprofiel en het hoogteprofiel van deze rit te bekijken. Als er ook een routelog is opgeslagen, kunt u deze op de kaart met de gekozen kleur weergeven. Routelogs kunnen worden geëxporteerd naar GPX-bestanden voor later gebruik.

Kies een land uit de lijst en bekijk handige rij-informatie over het gekozen land. Deze rij-informatie kan ook informatie omvatten over snelheidslimieten voor verschillende wegtypen, het toegestane alcoholpercentage in het bloed, en verplichte apparatuur die u moet tonen wanneer u door de politie wordt aangehouden.

: de demo om voorbeeld-routesimulaties te bekijken en te zien hoe navigatie werkt, lees de Software- en databaselicentieovereenkomst voor eindgebruikers, of bekijk de kaart en overige programmaonderdelen.

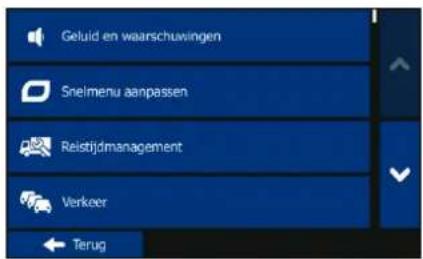

Het menu Instellingen

Tik in het navigatiemenu op lijst om alles te zien):

menu Instellingen biedt u de volgende opties (blader door de

Geluid en

Waarschuwingen

Broken begeleiding, of stel waarschuwingen in en activeer deze.

Snelmenu

Aanhangers

Reistijdmanagement

Voordat u een van de vrachtwagen-profielen selecteert als voertuig dat in de routeberekening gebruikt moet worden, moet u het eigenschappenprofiel voor vrachtwagens bewerken met de parameters van uw vrachtwagen. Deze parameters worden dan voor de routeberekening gebruikt.

Verkeer

U kunt instellingen aanpassen die met het verkeer te maken hebben, zoals opgeslagen, statistische of online verkeersinformatie en u kunt ook kiezen of er rekening gehouden moet worden met verkeerssituaties bij het berekenen van de route.

Route-instellingen

Stel het type voertuig in dat u bestuurt, de wegtypen die voor de routeplanning worden gebruikt, en de routeplanningsmethode.

Kaartinstellingen

Stel kaartgerelateerde instellingen in: wijzig de kleurenschema's voor dag en nacht; wijzig het standaard zoomniveau, wissel tussen de 2D- en 3D-kaart, onderdruk gebouwen of wijzig de voertuigaanduiding.

Visuele

begeleiding

Stap 2. Begeleiding helpt u bij het navigeren via verschillende routegerelateerde gegevens op het kaartscherm.

Weergave

Schakel de menu-animaties in of uit, kies een ander weergavethema voor het programma, of pas de achtergrondverlichting van het display aan.

Regionaal

Wijzig de programmataal, het formaat voor tijd en eenheden of de tijdzone.

: Schakel het automatisch opslaan

van de rit- of routelogs in of UIT,

controleer de actuele omvang van de rittendatabase.

• : hier programma verzamelt gebruiksinformatie en GPS-loggegevens, die gebruikt kunnen worden ter verbetering van het programma en de dekking door de kaarten. U kunt het verzamelen van deze loggegevens hier inschakelen of uitschakelen.

: De kleurenwizard, voor de softwareparameters aanpassen.

Instellingen resetten Wis alle opgeslagen gegevens en reset alle instellingen naar de fabriekswaarden.

Garantie

Bewaar de aankoopbon van dit apparaat voor de duur van de garantie. Hiernaar kan bij een eventuele claim gevraagd worden.

U (als eindgebruiker) heeft 24 maanden garantie vanaf de aankoopdatum. Het product is vervaardigd met de modernste productiemethoden en is aan strenge kwaliteitscontroles onderworpen. Neem uitsluitend contact op met de producent en met de dealer waar u het product gekocht heeft in het geval van storingen tijdens de garantieperiode.

Vind het adres van ons Service Center op: www.blaupunkt.de

De garantie dekt geen schade als gevolg van oneigenlijk gebruik of een extern fenomeen (afvoer, neerslag, blootstelling aan de zon, schade of shock).

Conformiteitsverklaring

Hierbij verklaart Baros GmbH dat de apparaten Blaupunkt TravelPilot 73² voldoen aan de essentiële vereisten en andere relevante regelgeving van Richtlijn 1999/5/EG.

De conformiteitsverklaring is beschikbaar op:

www.blaupunkt.de

Neem contact op met onze klantenservice wanneer uw apparaat defect is of wanneer u er problemen mee heeft. Houd rekening met de onderstaande punten, wanneer u het apparaat naar ons op wilt sturen:

1. Gebruik uitsluitend de originele verpakking.
2. Voeg een gedetailleerde omschrijving van de storing bij.
3. Vermeld uw volledige naam en adres en voeg een kopie van de aankoopbon bij.
4. Frankeer het pakket dat u ons opstuurt (voldoende frankering).

Adres Service Center:
