GEBRUIKSAANWIJZING NSH 85 AEG

1. Gebruiksaanwijzing _____________ 16

1.1 Beschrijving van het toestel _____ 16

1.2 Bediening ___________________ 16

1.3 Veiligheidsvoorschriften ________ 16

1.4 Onderhoud en reiniging ________ 16

1.5 Wat te doen indien ...? _________ 16

1.6 Belangrijke aanwijzing _________ 16

2. Montageaanwijzing _____________ 17

2.1 Opbouw van het toestel ________ 17

2.4 Plaats van montage ___________ 18

2.5 Montage van het toestel _______ 18

2.6 Eerste ingebruikneming ________ 19

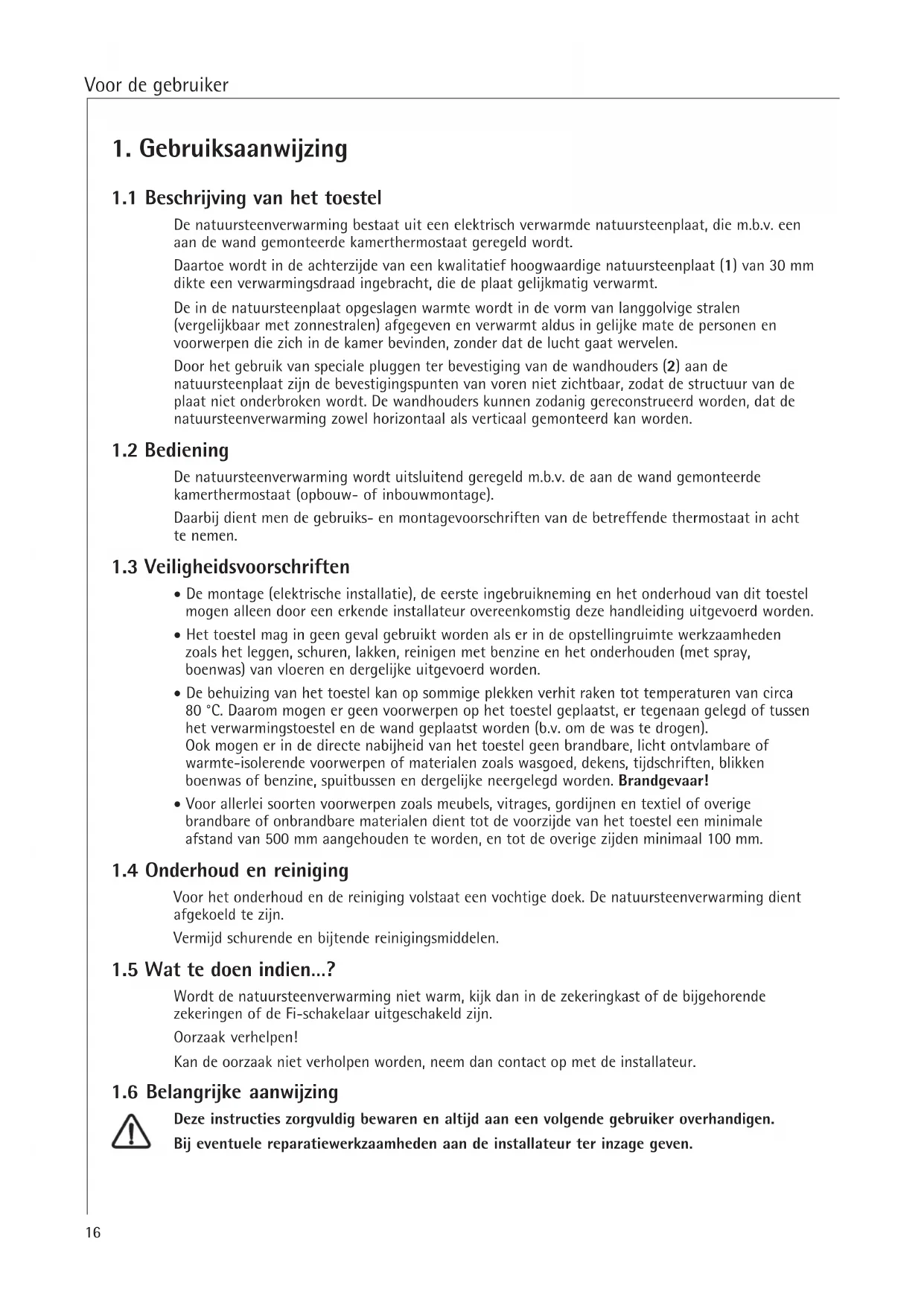

1. Gebruiksaanwijzing

1.1 Beschrijving van het toestel

De natuursteenverwarming bestaat uit een elektrisch verwarmde natuursteenplaat, die m.b.v. een aan de wand gemonteerde kamerthermostaat geregeld wordt. Daartoe wordt in de achterzijde van een kwalitatief hoogwaardige natuursteenplaat (1) van 30 mm dikte een verwarmingsdraad ingebracht, die de plaat gelijkmatig verwarmt. De in de natuursteenplaat opgeslagen warmte wordt in de vorm van langgolvige stralen (vergelijkbaar met zonnestralen) afgegeven en verwarmt aldus in gelijke mate de personen en voorwerpen die zich in de kamer bevinden, zonder dat de lucht gaat wervelen. Door het gebruik van speciale pluggen ter bevestiging van de wandhouders (2) aan de natuursteenplaat zijn de bevestigingspunten van voren niet zichtbaar, zodat de structuur van de plaat niet onderbroken wordt. De wandhouders kunnen zodanig gereconstrueerd worden, dat de natuursteenverwarming zowel horizontaal als verticaal gemonteerd kan worden.

De natuursteenverwarming wordt uitsluitend geregeld m.b.v. de aan de wand gemonteerde kamerthermostaat (opbouw- of inbouwmontage). Daarbij dient men de gebruiks- en montagevoorschriften van de betreffende thermostaat in acht te nemen.

1.3 Veiligheidsvoorschriften

• De montage (elektrische installatie), de eerste ingebruikneming en het onderhoud van dit toestel mogen alleen door een erkende installateur overeenkomstig deze handleiding uitgevoerd worden.

• Het toestel mag in geen geval gebruikt worden als er in de opstellingruimte werkzaamheden zoals het leggen, schuren, lakken, reinigen met benzine en het onderhouden (met spray, boenwas) van vloeren en dergelijke uitgevoerd worden.

• De behuizing van het toestel kan op sommige plekken verhit raken tot temperaturen van circa 80 °C. Daarom mogen er geen voorwerpen op het toestel geplaatst, er tegenaan gelegd of tussen het verwarmingstoestel en de wand geplaatst worden (b.v. om de was te drogen). Ook mogen er in de directe nabijheid van het toestel geen brandbare, licht ontvlambare of warmte-isolerende voorwerpen of materialen zoals wasgoed, dekens, tijdschriften, blikken boenwas of benzine, spuitbussen en dergelijke neergelegd worden. Brandgevaar!

• Voor allerlei soorten voorwerpen zoals meubels, vitrages, gordijnen en textiel of overige brandbare of onbrandbare materialen dient tot de voorzijde van het toestel een minimale afstand van 500 mm aangehouden te worden, en tot de overige zijden minimaal 100 mm.

1.4 Onderhoud en reiniging

Voor het onderhoud en de reiniging volstaat een vochtige doek. De natuursteenverwarming dient afgekoeld te zijn. Vermijd schurende en bijtende reinigingsmiddelen.

1.5 Wat te doen indien…?

Wordt de natuursteenverwarming niet warm, kijk dan in de zekeringkast of de bijgehorende zekeringen of de Fi-schakelaar uitgeschakeld zijn. Oorzaak verhelpen! Kan de oorzaak niet verholpen worden, neem dan contact op met de installateur.

1.6 Belangrijke aanwijzing

Deze instructies zorgvuldig bewaren en altijd aan een volgende gebruiker overhandigen. Bij eventuele reparatiewerkzaamheden aan de installateur ter inzage geven. Voor de gebruiker 02 Inhalt NSH.p65 19.05.2005, 12:111617 Voor de installateur

2. Montageaanwijzing

De opstelling, elektrische aansluiting en eerste inbedrijfstelling dienen door een installateur plaats te vinden die erkend is door het verantwoordelijke energiebedrijf. De installateur dient deze installatieaanwijzing in acht te nemen.

2.1 Opbouw van het toestel

1 Natuursteenplaat 2 Wandhouders 3 Verwarmingskabel, ingebed 4 Netaansluitsnoer 5 Afstandsbouten 6 Bevestigingsschroef wandhouder 7 Zeskantschroef In de achterzijde van de natuursteenplaten is een kanaalsysteem ingefreesd, waarin een verwarmingsdraad met twee automatisch veiligheidstemperatuurbegrenzer is ingebracht. Ten slotte wordt het kanaalsysteem met marmeren kleefstof opgevuld.

• Het toestel mag alleen gemonteerd worden aan een verticale wand die bestand is tegen temperaturen van tenminste 90 °C.

• Er dienen minimale afstanden tot oppervlakken van aangrenzende objecten aangehouden te worden.

• Let op het typeplaatje! De aangegeven spanning moet overeenkomen met de netspanning.

• Alle elektrische aansluit- en installatiewerkzaamheden dienen overeenkomstig de VDE- bepalingen (DIN VDE 0100T520 A3), de voorschriften van het verantwoordelijke energiebedrijf en de betreffende nationale en regionale voorschriften uitgevoerd te worden.

• Alleen een vaste netaansluiting is mogelijk.

• Het toestel mag niet direct onder een wandcontactdoos worden aangebracht.

• Het toestel moet over een minimale afstand van 3 mm alpolig van het net kunnen worden losgekoppeld. Installatie met een vast aangelegde aansluitleiding is niet toegestaan.

• Bij de installatie van het verwarmingstoestel in ruimten met een badkuip en/of douche dient rekening gehouden te worden met de veiligheidszone conform VDE 0199 deel 701 in overeenstemming met de gegevens op het typeplaatje.

• Het toestel dient zodanig aangebracht te worden, dat de schakel- en regelsystemen niet aangeraakt kunnen worden als men zich in de badkuip of onder de douche bevindt.

• De bedrijfsmiddelen dienen op de nominale opname van de toestellen berekend te zijn.

• Installatie van de contactdoos in ruimten met een badkuip en/of douche is niet toegestaan in de veiligheidszones 1 en 2.

2.4 Plaats van montage

De natuursteenverwarming is uitsluitend voor de vaste wandmontage bedoeld. Er dient daarbij op gelet te worden, dat de wand over voldoende draagvermogen beschikt. Montage is mogelijk in alle ruimten. In badkamers kan de natuursteenverwarming in veiligheidszone 2 gemonteerd worden.

2.5 Montage van het toestel

Fabrieksmatig is de natuursteenverwarming voor horizontale montage ontworpen. Bij verticale montage van de natuursteenverwarming dient men voordat men daarmee begint de volgende wijzigingen aan te brengen: Ö de zich boven de netaansluitleiding bevindende wandhouder (2) dient met de diagonaal zittende afstandsbout (5) vervangen te worden; Er dient op gelet te worden, dat het netaansluitsnoer zich altijd aan de onderkant bevindt. Ö beide wandhouders met de langgatopeningen naar beneden draaien. De bevestigingsschroeven (6) in de natuursteenverwarming voorzichtig aandraaien, omdat anders de pluggen in de natuursteenverwarming stukgedraaid kunnen worden!

2.5.1 Wandbevestiging

De natuursteenverwarming dient alleen aan een egale wand bevestigd te worden, omdat er anders door spanningen scheurtjes in de natuursteenplaat kunnen ontstaan. Bij een oneffenheid dient voor het aandraaien van de bevestigingsschroeven het oppervlak geëgaliseerd te worden! Ö De maten a en b voor de boorgaten aan de natuursteenverwarming opmeten; Ö Boor de gaten volgens de berekende maten in een wand met voldoende draagvermogen. Houd hierbij voor de veiligheid aan alle zijden een afstand aan van 100 mm. (b.v. maat b + 100 mm); Ö Zeskantschroeven (7) zover in de boorgaten schroeven dat de natuursteenverwarming met de open langgaten van de wandhouders (2) nog achter de schroefkop kan worden vastgehaakt; Ö Natuursteenverwarming erin hangen (niet kiepen of kantelen – breukgevaar) en zeskantschroeven aandraaien. Eventuele spanningen die optreden kunnen weggenomen worden door de bevestigingsschroeven (6) in de natuursteenplaat iets losser te draaien. Daarna dienen deze schroeven weer tot aan de aanslag vastgedraaid worden (pluggen kunnen bij te strak aandraaien losraken); Voor de installateur 02 Inhalt NSH.p65 19.05.2005, 12:111819 Voor de installateur

2.5.2 Elektrische aansluiting

De natuursteenverwarming alleen op wisselspanning 230V 50 Hz aansluiten. Let er bij het inkorten van de netaansluitleiding op, dat het loshaken van de natuursteenverwarming ook zonder afklemmen van de aansluitleiding mogelijk is.

2.6 Eerste ingebruikneming

Wordt de natuursteenverwarming voor het eerst opgewarmd, dan mag de opwarmtijd niet langer duren dan 20 minuten. Daarna moet de plaat tenminste 60 minuten afkoelen. Deze voorzorgsmaatregel dient nog eenmaal herhaald te worden. Het toestel dient gedurende de eerste twee dagen trapsgewijs opgewarmd te worden totdat de gewenste kamertemperatuur is bereikt. Zo wordt voorkomen dat er haarscheurtjes optreden. Ontstaan er toch haarscheurtjes, dan is dat niet gevaarlijk en niet van invloed op het functioneren en de veiligheid van de natuursteenverwarming.

Leg aan de gebruiker de toestelfuncties uit. Maak hem vooral attent op de veiligheidsvoorschriften. Overhandig de gebruiks- en installatieaanwijzing aan de gebruiker.

2.8 Speciale accessoires

De natuursteenverwarming wordt m.b.v. de kamerthermostaat geregeld. RT 500: kamerthermostaat met thermische teruggeleiding, schakelvermogen 10 A 250 V. RT 600: kamerthermostaat met thermische teruggeleiding, schakelvermogen 10 A 250 V. RT 601 SN: kamertemperatuurregelaar met thermische terugvoer, met netschakelaar AAN/UIT, schakelvermogen 10 A 250 V. RTE 900 SN: elektrische tweepuntregelaar met netschakelaar AAN/UIT, schakelvermogen 16 A 250 V. Nederlands

Aanspraak op garantie bestaat uitsluitend in het land waar het materiaal gekocht is. U dient zich te wenden tot de vestiging van AEG of de importeur hiervan in het betreffende land. De montage, de elektrische installatie, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door een gekwalificeerd persoon. De fabrikant is niet aansprakelijk voor defecte toestellen, welke niet volgens de bijgeleverde gebruiks- en montageaanwijzing zijn aangesloten of worden gebruikt.

3.1 Milieu en recycling

Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te zijn. Verwijder de verpakking daarom overeenkomstig de voor de afvalverwerking geldende nationale voorschriften.

3.1.1 Recycling van oude toestellen
