BEDIENUNGSANLEITUNG NSH 85 AEG

Gebrauchs- und Montageanweisung

Deutsch

1. Gebrauchsanweisung \_\_\_\_ 4

1.1 Gerätebeschreibung ____ 4
1.2 Betrieb 4
1.3 Sicherheitshinweise ____ 4
1.4 Pflege und Wartung ____ 4
1.5 Was tun wenn ...? ____ 4
1.6 Wichtiger Hinweis ____ 4

2. Montageanweisung \_\_\_\_ 5

2.1 Geräteaufbau 5
2.2 Technische Daten 5
2.3 Vorschriften und Bestimmungen _ 5
2.4 Montageort 6
2.5 Gerätemontage 6
2.6 Erstinbetriebnahme 6
2.7 Übergabe 6
2.8 Sonderzubehör 7

3. Kundendienst und Garantie \_\_\_\_ 7

3.1 Umwelt und Recycling ____ 7

Français

Contenu

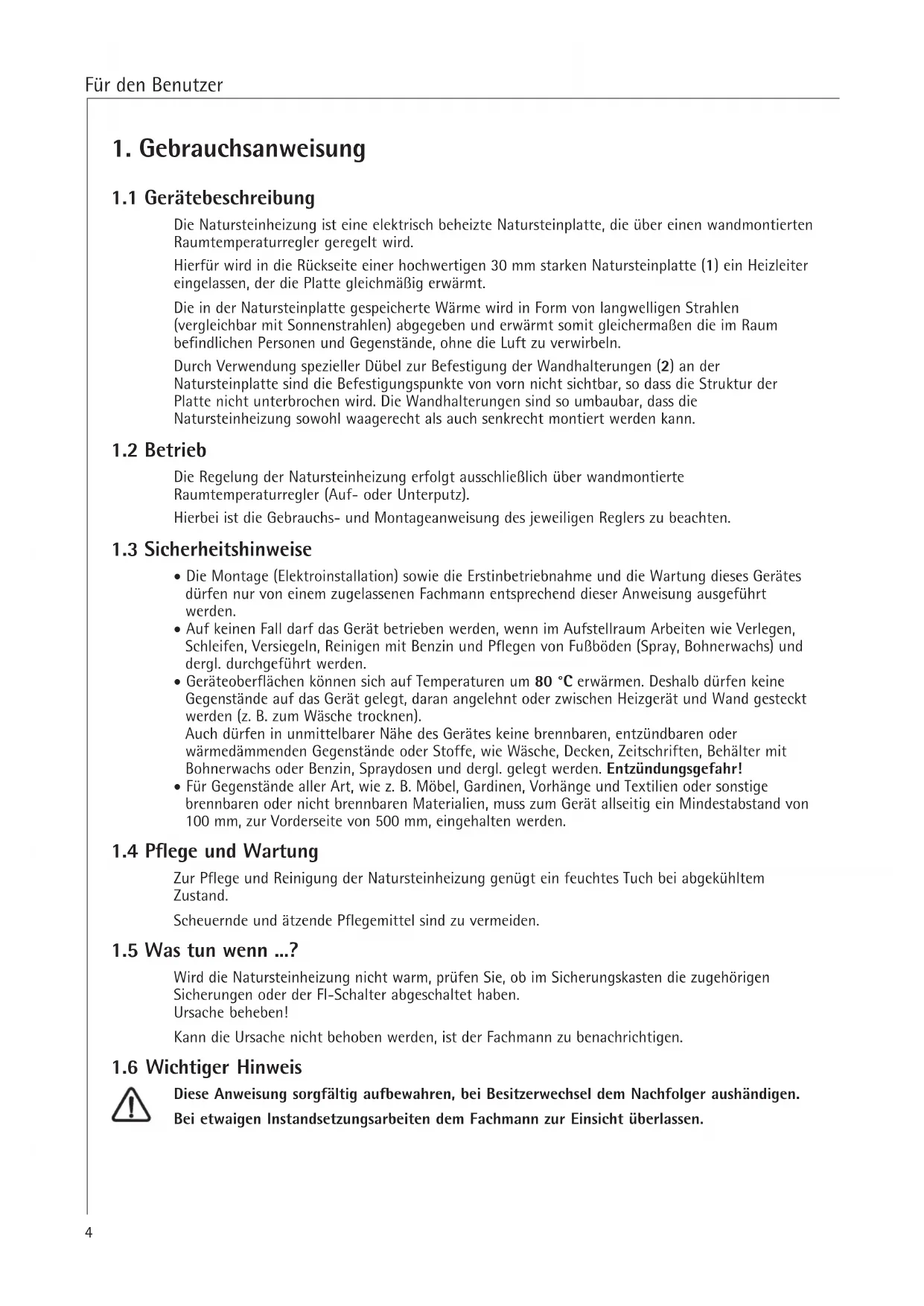

1. Gebrauchsanweisung

1.1 Gerätebeschreibung

Die Natursteinheizung ist eine elektrisch beheizte Natursteinplatte, die über einen wandmontierten Raumtemperaturregler geregelt wird.

Hierfür wird in die Rückseite einer hochwertigen 30 mm starken Natursteinplatte (1) ein Heizleiter eingelassen, der die Platte gleichmäßig erwärmt.

Die in der Natursteinplatte gespeicherte Wärme wird in Form von langwelligen Strahlen (vergleichbar mit Sonnenstrahlen) abgegeben und erwärmt somit gleichermaßen die im Raum befindlichen Personen und Gegenstände, ohne die Luft zu verwirbeln.

Durch Verwendung spezieller Dübel zur Befestigung der Wandhalterungen (2) an der Natursteinplatte sind die Befestigungspunkte von vorn nicht sichtbar, so dass die Struktur der Platte nicht unterbrochen wird. Die Wandhalterungen sind so umbaubar, dass die Natursteinheizung sowohl waagerecht als auch senkrecht montiert werden kann.

1.2 Betrieb

Die Regelung der Natursteinheizung erfolgt ausschließlich über wandmontierte Raumtemperaturregler (Auf- oder Unterputz).

Hierbei ist die Gebrauchs- und Montageanweisung des jeweiligen Reglers zu beachten.

1.3 Sicherheitshinweise

• Die Montage (Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
• Auf keinen Fall darf das Gerät betrieben werden, wenn im Aufstellraum Arbeiten wie Verlegen, Schleifen, Versiegeln, Reinigen mit Benzin und Pflegen von Fußböden (Spray, Bohnerwachs) und dergl. durchgeführt werden.
• Geräteoberflächen können sich auf Temperaturen um 80 °C erwärmen. Deshalb dürfen keine Gegenstände auf das Gerät gelegt, daran angelehnt oder zwischen Heizgerät und Wand gesteckt werden (z. B. zum Wäsche trocknen).

Auch dürfen in unmittelbarer Nähe des Gerätes keine brennbaren, entzündbaren oder wärmedämmenden Gegenstände oder Stoffe, wie Wäsche, Decken, Zeitschriften, Behälter mit Bohnerwachs oder Benzin, Spraydosen und dergl. gelegt werden. Entzündungsgefahr!

- Für Gegenstände aller Art, wie z. B. Möbel, Gardinen, Vorhänge und Textilien oder sonstige brennbaren oder nicht brennbaren Materialien, muss zum Gerät allseitig ein Mindestabstand von 100 mm, zur Vorderseite von 500 mm, eingehalten werden.

1.4 Pflege und Wartung

Zur Pflege und Reinigung der Natursteinheizung genügt ein feuchtes Tuch bei abgekühltem Zustand.

Scheuernde und ätzende Pflegemittel sind zu vermeiden.

1.5 Was tun wenn ...?

Wird die Natursteinheizung nicht warm, prüfen Sie, ob im Sicherungskasten die zugehörigen Sicherungen oder der FI-Schalter abgeschaltet haben.

Ursache beheben!

Kann die Ursache nicht behoben werden, ist der Fachmann zu benachrichtigen.

1.6 Wichtiger Hinweis

Diese Anweisung sorgfältig aufbewahren, bei Besitzerwechsel dem Nachfolger aushändigen.

Bei etwaigen Instandsetzungsarbeiten dem Fachmann zur Einsicht überlassen.

2. Montageanweisung

Aufstellung, elektrischer Anschluss und erste Inbetriebnahme müssen von einem Fachmann, der vom zuständigen Elektrizitätsversorgungs-Unternehmen zugelassen ist, unter Beachtung dieser Montageanweisung durchgeführt werden.

2.1 Geräteaufbau

1 Natursteinplatte
2 Wandhalterungen
3 Heizkabel, eingebettet
4 Netzanschlusskabel
5 Distanzbolzen
6 Befestigungsschraube Wandhalterung
7 Sechskantschraube

In die Rückseite der Natursteinplatten ist ein Kanalsystem eingefräst, in die ein Heizleiter mit

2 selbstständig rückstellenden Sicherheitstemperaturbegrenzern eingelegt ist.

Zur Abdeckung wird das Kanalsystem abschließend mit Marmorkleber aufgefüllt.

2.2 Technische Daten

Typ NSH 35 NSH 65 NSH	85 NSH 115 NSH	145
Steinsorte (VA / JA / VO)	/ MC / PR / SA / PA / LA / ...)
Nennleistung W 350 650	850 1150 1450
Nennspannung	1/N ~ 230 V 50 Hz
Abmessungen H x B x T mm	400 x 600 x 30	400 x 1000 x 30	500 x 1000 x 30	600 x 1000 x 30	600 x 1250 x 30
Gewicht kg	21	35	44	52	62
Netzanschluß	Anschlußleitung ca. 100 cm; Festanschluß; 2 x 0,75 mm^2
Schutzklasse	II
Schutzart	IP 25, strahlwassergeschützt
Prüfzeugnisse	VDE, EMV, GS, CCA, CE

2.3 Vorschriften und Bestimmungen

• Das Gerät darf nur an einer senkrechten, bis mindestens 90 °C temperaturbeständigen Wand angebracht werden.
• Mindestabstände zu angrenzenden Objektflächen sind einzuhalten.
  • Das Typenschild ist zu beachten!
  Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

- Alle elektrischen Anschluss- und Installationsarbeiten sind nach den VDE-Bestimmungen (DIN VDE 0100 T520 A3), den Vorschriften des zuständigen EVU's sowie den entsprechenden nationalen und regionalen Vorschriften auszuführen.

- Der Anschluss an das Netz ist nur als fester Anschluss möglich.

- Das Gerät darf nicht unmittelbar unterhalb einer Wandsteckdose angebracht werden.

- Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netz getrennt werden können. Die Installation mit festverlegter Anschlussleitung ist nicht zulässig.

- Bei der Installation des Heizgerätes in Räumen mit Badewanne und/oder Dusche ist der Schutzbereich nach VDE 0100 Teil 701 in Abstimmung mit den Angaben auf dem Geräte-Typenschild zu berücksichtigen.

- Das Gerät ist so anzubringen, dass Schalt- und Regeleinrichtungen nicht von einer in der Badewanne oder unter der Dusche befindlichen Person berührt werden können.

• Die Betriebsmittel sind auf die Nennaufnahme der Geräte auszulegen.
- Installation der Anschlussdose in Räumen mit Badewanne und/oder Dusche nicht in den Schutzbereichen 1 und 2.

2.4 Montageort

Die Natursteinheizung ist ausschließlich zur festen Wandmontage vorgesehen. Hierbei ist darauf zu achten, dass eine ausreichend tragfähige Wand zur Verfügung steht.

Eine Montage ist in allen Räumen möglich, in Bädern kann die Natursteinheizung im Schutzbereich 2 montiert werden.

2.5 Gerätemontage

Werkseitig ist die Natursteinheizung für eine waagerechte Montage ausgelegt.

Bei senkrechter Montage der Natursteinheizung sind folgende Änderungen vor Montagebeginn vorzunehmen:

die oberhalb der Netzanschlussleitung sitzende Wandhalterung (2) ist mit dem diagonal sitzenden Distanzbolzen (5) auszutauschen;

Es ist darauf zu achten, dass sich das Netzanschlusskabel immer an der unteren Kante befindet.

beide Wandhalterungen mit den Langlochöffnungen nach unten drehen.

Die Befestigungsschrauben (6) in der Natursteinheizung vorsichtig bis Anschlag anziehen, da sich sonst die Dübel in der Natursteinplatte überdrehen können!

2.5.1 Wandbefestigung

Die Natursteinheizung ist nur an einer ebenen Wand zu befestigen, da es sonst durch Spannungen zu Rissen in der Natursteinplatte kommen kann.

Bei einer Unebenheit ist vor dem Anziehen der Befestigungsschrauben ein Flächenausgleich herzustellen!

⇒ Maße a und b für die Bohrlöcher an der Natursteinheizung abmessen;
⇒ Löcher anhand der ermittelten Maße in eine ausreichend tragfähige Wand bohren, dabei darauf achten, dass ein allseitiger Sicherheitsabstand von 100 mm einzuhalten ist (z. B. Maß b + 100 mm);
Sechskantschrauben (7) soweit in die Bohrlöcher schrauben, das die Natursteinheizung mit den offenen Langlöchern der Wandhalterungen (2) noch hinter dem Schraubenkopf eingehakt werden kann:
⇒ Natursteinheizung einhängen (nicht kippen oder kanten – Bruchgefahr) und Sechskant-schrauben anziehen. Hierbei darauf achten, dass auftretende Spannungen durch leichtes Lösen der Befestigungsschrauben (6) in der Natursteinplatte ausgeglichen werden. Danach sind diese wieder bis zum Anschlag festzuziehen (Dübel können sich bei zu festem Anziehen lösen);

2.5.2 Elektrischer Anschluss

Die Natursteinheizung nur an Wechselspannung 230 V 50 Hz anschließen.

Beim Kürzen der Netzanschlussleitung darauf achten, dass ein Abhängen der Natursteinheizung auch ohne Abklemmen der Anschlussleitung möglich ist.

2.6 Erstinbetriebnahme

Beim ersten Aufheizen der Natursteinheizung sollte eine Aufheizzeit von 20 Minuten nicht überschritten werden. Danach muss die Platte mindestens 60 Minuten abkühlen.

Diese Maßnahme ist noch einmal zu wiederholen.

Auf die gewünschte Raumtemperatur ist in den ersten zwei Tagen stufenweise aufzuheizen. So wird vermieden, dass Haarrisse auftreten. Sollten dennoch Haarrisse auftreten, ist dies ungefährlich und beeinträchtigt weder die Funktion noch die Sicherheit der Natursteinheizung.

2.7 Übergabe

Erklären Sie dem Benutzer die Funktionen des Gerätes. Machen Sie ihn besonders auf die Sicherheitshinweise aufmerksam.

Überreichen Sie dem Benutzer die Gebrauchs- und Montageanweisung.

2.8 Sonderzubehör

Die Regelung der Natursteinheizung erfolgt über die Raumtemperaturregler.

RT 500: Raumtemperaturregler mit thermischer Rückführung, Schaltleistung 10 A 250 V.

RT 600: Raumtemperaturregler mit thermischer Rückführung, Schaltleistung 10 A 250 V.

RT 601 SN: Raumtemperaturregler mit thermischer Rückführung, mit Netzschalter EIN/AUS, Schaltleistung 10 A 250 V.

RTE 900 SN: Elektronischer Zweipunktregler mit Netzschalter EIN/AUS, Schaltleistung 16 A 250 V.

3. Kundendienst und Garantie

Informationen zu Kundendienst- und Garantiebedingungen finden Sie in unserem Beiblatt »Kundendienst und Garantie«.

3.1 Umwelt und Recycling

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt.

Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht.

3.1.1 Entsorgung von Transport- und Verkaufsverpackungsmaterial

AEG Haustechnik beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen. Überlassen Sie die Transportverpackung dem Fachhandwerk bzw. Fachhandel.

Verkaufsverpackungen (Grüner Punkt) entsorgen Sie über DSD (Duales System Deutschland).

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

- Kunststoffteile sind, soweit vorhanden, folgendermaßen gekennzeichnet:

- PE für Polyethylen, z. B. Verpackungsfolien

- EPS für expandiertes Polystyrol, z. B. Styropor-Polsterteile (grundsätzlich FCKW-frei)

- POM für Polyoxymethylen, z. B. Kunststoffklammern

- PP für Polypropylen, z. B. Spannbänder

- Kartonteile sind aus Altpapier hergestellt.

3.1.2 Entsorgung von Altgeräten in Deutschland

Geräte mit dieser Kennzeichnung gehören nicht in die Restmülltonne und sind getrennt zu sammeln und zu entsorgen.

Die Hersteller sorgen im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte.

Im Rahmen des Elektro- und Elektronikgerätegesetzes (ElektroG) und zum Schutz unserer Umwelt ist eine kostenlose Rückgabe bei Ihrer kommunalen Sammelstelle möglich.

Weitere Informationen erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker/Fachhändler.

Die Geräte oder Geräteteile dürfen nicht als unsortierter Siedlungsabfall über den Hausmüll bzw. die Restmülltonne beseitigt werden. Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen Kunststoffe getrennt gesammelt werden können.

3.1.3 Entsorgung außerhalb Deutschlands

Die Entsorgung von Altgeräten hat fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen zu erfolgen.

2.2 Technische gegevens

Type NSH 35 NSH 65 NSH	85 NSH 115 NSH	145
Steensoort (VA / JA / VO)	/ MC / PR / SA / PA / LA / ...)
Nominaal vermogenW 350 650 850 1150 1	450
Nominale spanning	1/N ~ 230 V 50 Hz
AfmetingenH x B x D mm	400 x 600 x 30	400 x 1000 x 30	500 x 1000 x 30	600 x 1000 x 30	600 x 1250 x 30
Gewicht kg	21	35	44	52	62
Netaansluiting	Aansluitleiding ca. 100 cm; vaste aansluiting; 2 x 0,75 mm^2
Isolatieklasse	II
Isolatiesoort	IP 25, spatwaterdicht
Keurmerken	VDE, EMV, GS, CCA, CE
