Type de chauffage	Radiateur à pierre naturelle
Matériau	Pierre naturelle
Installation	Murale ou au sol
Alimentation	Électrique
Puissance	Variable selon modèle
Dimensions	Non précisé
Poids	Non précisé
Protection contre la surchauffe	Oui
Thermostat intégré	Oui
Consommation énergétique	Non précisé
Couleur	Naturelle (pierre)
Garantie	Non précisé
Utilisation	Intérieur
Poignée de transport	Non
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - NSH 85 AEG

Comment installer le chauffage au sol AEG NSH 85 ?

Pour installer le chauffage au sol AEG NSH 85, commencez par préparer le sol en vous assurant qu'il est propre et sec. Suivez ensuite le manuel d'installation fourni, qui détaille les étapes spécifiques à suivre, y compris le placement des câbles et le raccordement au thermostat.

Quelle est la puissance de chauffage du AEG NSH 85 ?

Le chauffage au sol AEG NSH 85 a une puissance de 85 W par mètre carré, ce qui permet de chauffer efficacement des pièces de taille moyenne.

Le chauffage au sol AEG NSH 85 est-il compatible avec tous les types de revêtements de sol ?

Le AEG NSH 85 est compatible avec une variété de revêtements de sol, y compris les carrelages, les parquets et les moquettes. Cependant, il est recommandé de consulter le manuel d'utilisation pour les spécificités liées à chaque type de revêtement.

Comment régler la température sur le thermostat du AEG NSH 85 ?

Pour régler la température, utilisez le thermostat intégré. Appuyez sur les boutons '+' et '-' pour ajuster la température souhaitée. Consultez le manuel pour des instructions détaillées sur les fonctionnalités du thermostat.

Que faire si le chauffage au sol ne fonctionne pas ?

Si le chauffage au sol AEG NSH 85 ne fonctionne pas, vérifiez d'abord que l'appareil est correctement alimenté et que le thermostat est réglé. Assurez-vous également que les câbles ne sont pas endommagés. Si le problème persiste, contactez le service client.

Le chauffage au sol AEG NSH 85 consomme-t-il beaucoup d'énergie ?

Le AEG NSH 85 est conçu pour être économe en énergie. Sa consommation dépendra de la taille de la pièce et de la température réglée, mais il est généralement considéré comme un moyen efficace de chauffer votre maison.

Puis-je utiliser le AEG NSH 85 en combinaison avec d'autres systèmes de chauffage ?

Oui, le chauffage au sol AEG NSH 85 peut être utilisé en complément d'autres systèmes de chauffage, comme les radiateurs, pour créer un confort thermique optimal dans votre maison.

Comment entretenir le chauffage au sol AEG NSH 85 ?

L'entretien du AEG NSH 85 est minimal. Il est conseillé de garder la surface propre et de vérifier régulièrement les câbles et connexions pour s'assurer qu'il n'y a pas de dommages. Consultez le manuel pour des recommandations spécifiques.

MODE D'EMPLOI NSH 85 AEG

1.3 Règles de sécurité _____________ 12

2.2 Caractéristiques techniques _____ 13

2.3 Prescriptions et

dispositions réglementaires _____ 14

2.4 Lieu de montage ______________ 14

2.5 Montage de l’appareil _________ 14

2.6 Première mise en service _______ 15

2.7 Remise _____________________ 15

2.8 Accessoires spéciaux___________ 15

3. Garantie ______________________ 15

3.1 Environnement et recyclage ____ 15

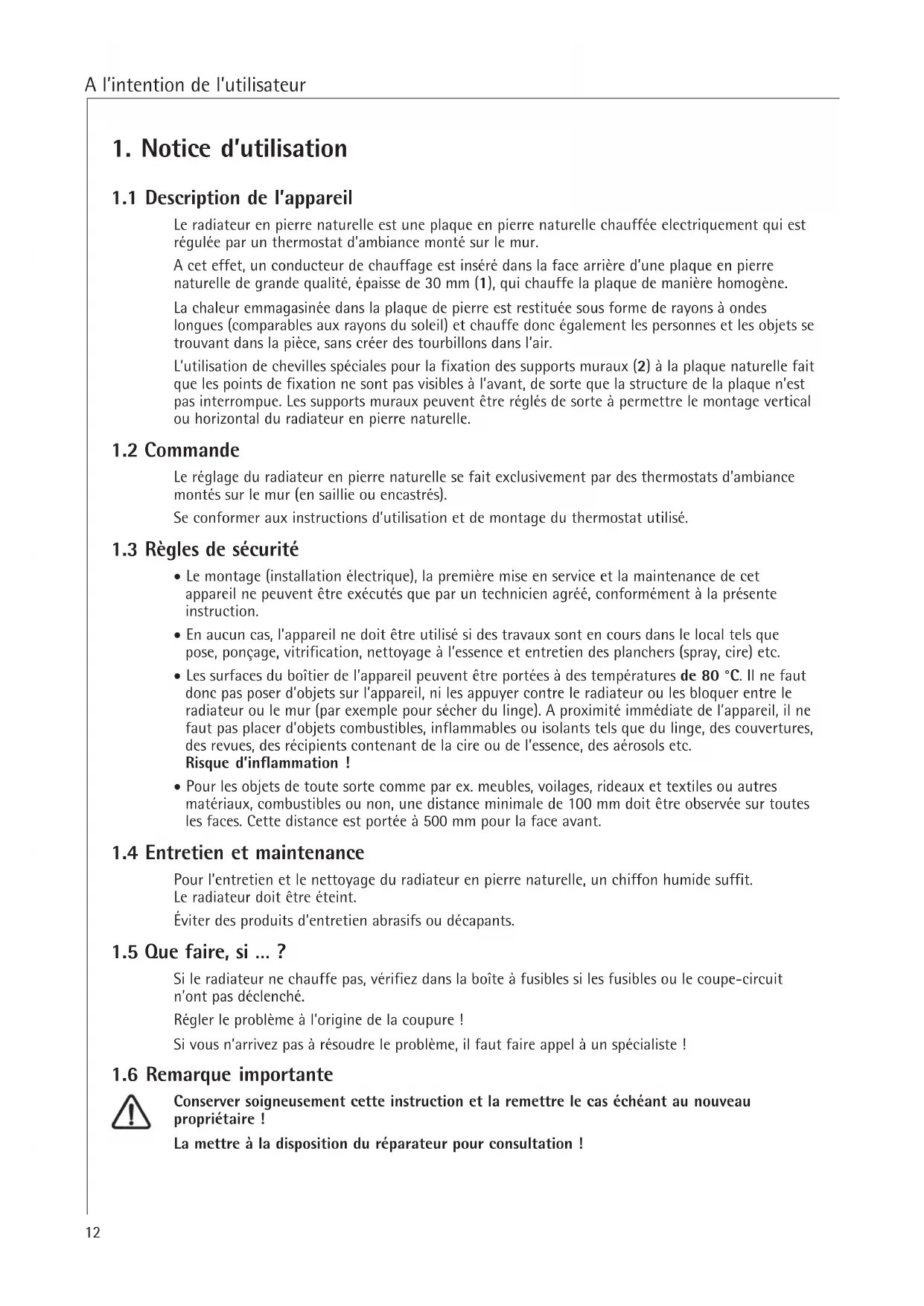

1. Notice d’utilisation

1.1 Description de l’appareil

Le radiateur en pierre naturelle est une plaque en pierre naturelle chauffée electriquement qui est régulée par un thermostat d’ambiance monté sur le mur. A cet effet, un conducteur de chauffage est inséré dans la face arrière d’une plaque en pierre naturelle de grande qualité, épaisse de 30 mm (1), qui chauffe la plaque de manière homogène. La chaleur emmagasinée dans la plaque de pierre est restituée sous forme de rayons à ondes longues (comparables aux rayons du soleil) et chauffe donc également les personnes et les objets se trouvant dans la pièce, sans créer des tourbillons dans l’air. L’utilisation de chevilles spéciales pour la fixation des supports muraux (2) à la plaque naturelle fait que les points de fixation ne sont pas visibles à l’avant, de sorte que la structure de la plaque n’est pas interrompue. Les supports muraux peuvent être réglés de sorte à permettre le montage vertical ou horizontal du radiateur en pierre naturelle.

Le réglage du radiateur en pierre naturelle se fait exclusivement par des thermostats d’ambiance montés sur le mur (en saillie ou encastrés). Se conformer aux instructions d’utilisation et de montage du thermostat utilisé.

1.3 Règles de sécurité

• Le montage (installation électrique), la première mise en service et la maintenance de cet appareil ne peuvent être exécutés que par un technicien agréé, conformément à la présente instruction.

• En aucun cas, l’appareil ne doit être utilisé si des travaux sont en cours dans le local tels que pose, ponçage, vitrification, nettoyage à l’essence et entretien des planchers (spray, cire) etc.

• Les surfaces du boîtier de l’appareil peuvent être portées à des températures de 80 °C. Il ne faut donc pas poser d’objets sur l’appareil, ni les appuyer contre le radiateur ou les bloquer entre le radiateur ou le mur (par exemple pour sécher du linge). A proximité immédiate de l’appareil, il ne faut pas placer d’objets combustibles, inflammables ou isolants tels que du linge, des couvertures, des revues, des récipients contenant de la cire ou de l’essence, des aérosols etc. Risque d’inflammation !

• Pour les objets de toute sorte comme par ex. meubles, voilages, rideaux et textiles ou autres matériaux, combustibles ou non, une distance minimale de 100 mm doit être observée sur toutes les faces. Cette distance est portée à 500 mm pour la face avant.

1.4 Entretien et maintenance

Pour l’entretien et le nettoyage du radiateur en pierre naturelle, un chiffon humide suffit. Le radiateur doit être éteint. Éviter des produits d’entretien abrasifs ou décapants.

1.5 Que faire, si … ?

Si le radiateur ne chauffe pas, vérifiez dans la boîte à fusibles si les fusibles ou le coupe-circuit n’ont pas déclenché. Régler le problème à l’origine de la coupure ! Si vous n’arrivez pas à résoudre le problème, il faut faire appel à un spécialiste !

1.6 Remarque importante

Conserver soigneusement cette instruction et la remettre le cas échéant au nouveau propriétaire ! La mettre à la disposition du réparateur pour consultation ! A l’intention de l’utilisateur 02 Inhalt NSH.p65 19.05.2005, 12:111213 A l’intention de l’installateur

2. Notice de montage

La mise en place, le raccordement électrique et la première mise en service doivent être confiés à un spécialiste homologué par l’entreprise de distribution d’électricité et être réalisés conformément à la présente notice de montage.

2.1 Composition de l’appareil

1 Plaque en pierre naturelle 2 Supports muraux 3 Câble de chauffage incorporé 4 Câble de raccordement au secteur 5 Entretoises 6 Vis de fixation pour le support mural 7 Vis avec tête à six pans Un système de canaux est fraisé dans la face arrière des panneaux en pierre naturelle dans laquelle chemine une résistance chauffante avec deux automatic thermostat limiteur de sécurité. Le système de canaux est rempli d’une colle à marbre.

2.2 Caractéristiques techniques

Type NSH 35 NSH 65 NSH 85 NSH 115 NSH 145 Type de pierre (VA / JA / VO / MC / PR / SA / PA / LA / ...) Puissance nominale W 350 650 850 1150 1450 Tension nominale 1/N ~ 230 V 50 Hz Dimensions h x l x p mm 400 x 600 x 30 400 x 1000 x 30 500 x 1000 x 30 600 x 1000 x 30 600 x 1250 x 30 Poids kg 21 35 44 52 62 Raccordment secteur ligne de raccordement environ 100 cm; raccordement fixe; 2 x 0,75 mm² Classe de protection II Type de protection IP 25, protégé contre les projections d’eau Certificats de contrôle VDE, EMV, GS, CCA, CE Français 02 Inhalt NSH.p65 19.05.2005, 12:111314

2.3 Prescriptions et dispositions réglementaires

• L’appareil ne doit être fixé que sur un mur vertical, résistant à des températures d’au moins 90 °C.

• Les distances minimales des surfaces des objets voisins doivent être respectées.

• La plaque signalétique doit être prise en compte. La tension indiquée doit être identique à la tension secteur.

• Tous les travaux électriques de raccordement et d’installation doivent être exécutés conformément aux règlements du VDE (DIN VDE 0100 T520 A3), aux prescriptions de l’entreprise de distribution d’électricité du lieu d’installation ainsi qu’aux prescriptions nationales et régionales applicables.

• Le raccordement au secteur doit impérativement être fixe.

• L’appareil ne doit pas être fixé directement sous une prise de courant murale.

• Il doit être possible de couper l’appareil du secteur par une distance de séparation d’au moins 3 mm sur tous les pôles. L’installation avec une ligne de raccordement fixe n’est pas autorisée.

• Lorsque le radiateur est installé dans des locaux contenant une baignoire ou une douche, la zone de protection imposée par la norme VDE 0100, chapitre 701 doit être observée, ainsi que les indications portées sur la plaque signalétique de l’appareil.

• L’appareil doit être fixé de manière à ce que les dispositifs de commutation et de réglage ne puissent pas être touchés par une personne se trouvant dans la baignoire ou sous la douche.

• Les moyens de fonctionnement doivent être calculés en fonction de la puissance nominale absorbée des appareils.

• Dans les locaux avec baignoire et/ou douche, la prise de raccordement ne doit pas se trouver dans les zones protégées 1 et 2.

Le radiateur en pierre naturelle est exclusivement prévu pour le montage mural fixe. Il convient de veiller à ce que le mur soit suffisamment porteur. Le montage est possible dans toutes les pièces, dans les salles de bain, le radiateur en pierre naturelle peut être monté dans la zone protégée 2.

2.5 Montage de l’appareil

Le radiateur a été conçu en usine pour un montage horizontal. Pour le montage vertical, il faut, avant le début du montage, procéder aux modifications suivantes : Ö Le support mural placé au dessus de la ligne de raccordement secteur (2) doit être échangé avec l’entretoise (5) placée en diagonale. Veiller à ce que le câble de raccordement au secteur se trouve toujours au bord inférieur du radiateur. Ö Tourner vers le bas les deux supports muraux avec leurs trous oblongs. Serrer avec précaution les vis de fixation (6) dans le radiateur en pierre naturelle. Un serrage trop fort pourrait desceller les chevilles insérées dans le radiateur.

2.5.1 Fixation au mur

Le radiateur en pierre naturelle ne peut être fixé que sur un mur plan ; des inégalités du support pourraient créer des tensions, risquant d’entraîner des fissures dans la plaque de pierre naturelle. Les irrégularités de la surface doivent être égalisées avant le serrage des vis de fixation. Ö Relever les cotes a et b pour les trous à percer sur le radiateur. Ö Percer des trous en fonction des mesures prises dans un mur suffisamment porteur ; veiller à observer sur toutes les faces une distance de sécurité de 100 mm (par ex. cote B + 100 mm) ; Ö Visser les vis à tête à six pans (7) dans les trous percés, suffisamment loin pour permettre l’accrochage par les trous oblongs des supports muraux (2), derrière la tête de la vis. A l’intention de l’installateur 02 Inhalt NSH.p65 19.05.2005, 12:111415 A l’intention de l’installateur Ö Accrocher le radiateur en pierre naturelle (ne pas basculer ni forcer sur les chants – risque de casse) et serrer les vis. Les tensions qui peuvent se produire peuvent être compensées par un léger desserrage des vis de fixation (6) dans la plaque de pierre naturelle. Ensuite, il faut les resserrer jusqu’à la butée (un serrage trop fort peut desceller les chevilles).

2.5.2 Raccordement électrique

Ne raccorder le radiateur en pierre naturelle qu’à une tension alternative de 230 V 50 Hz. Si vous réduisez la longueur du câble de raccordement, n’oubliez pas que vous pouvez décrocher le radiateur même sans déconnecter la ligne de raccordement.

2.6 Première mise en service

Lors de la première mise en service du radiateur en pierre naturelle, ne pas dépasser un temps de montée en chaleur de 20 minutes. Ensuite, la plaque doit refroidir au moins pendant 60 minutes. Répéter cette opération une fois. Les deux premiers jours, atteindre la température ambiante voulue progressivement en deux jours. Cela permet d’éviter la formation de microfissures. Si des microfissures apparaissaient quand- même, elles ne sont pas dangereuses et ne nuisent ni au fonctionnement ni à la sécurité du radiateur en pierre naturelle.

Expliquez à l’utilisateur les fonctions de l’appareil. Attirez son attention surtout sur les remarques de sécurité. Remettez à l’utilisateur l’instruction d’utilisation et de montage.

2.8 Accessoires spéciaux

Le réglage du chauffage en pierre naturelle se fait par les thermostats d’ambiance. RT 500: thermostat d’ambiance avec recyclage thermique, puissance de coupure 10 A 250 V. RT 600: thermostat d’ambiance avec recyclage thermique, puissance de coupure 10 A 250 V. RT 601 SN: thermostat d'ambiance avec recyclage thermique avec interrupteur MARCHE/ARRET, puissance de coupure 10 A 250 V. RTE 900 SN: thermostat électronique deux points avec interrupteur MARCHE/ARRET, puissance de coupure 16 A 250 V. Français

La garantie est à faire valoir dans le pays où l'appareil a été acheté. A cette fin, veuillez prendre contact avec la filiale AEG concernée, à défaut l'importateur agréé. Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un installateur qualifié. Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n'aurait pas été installé ou utilisé conformément à la notice de montage et d'utilisation jointe à l'appareil.

3.1 Environnement et recyclage

Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous débarrasser de l'emballage conformément aux règles nationales relatives au traitement des déchets.

3.1.1 Collecte et recyclage des produits en fin de vie

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux. 02 Inhalt NSH.p65 19.05.2005, 12:111516
