Producttype	Elektrische warmteaccumulator
Merk	AEG
Model	WSP 1210 F
Breedte	580 mm
Gewicht (met stenen)	73,5 kg
Verwarmingsvermogen	1,2 kW
Elektrische voeding	3/N/PE ~ 50 Hz 400 V (of 1/N/PE 230 V)
Oplaadtype	Accumulatie in vuurvaste stenen
Laadniveaus	Handmatig (0-3) of automatisch (optionele module)
Ontlaadregeling	Kamerthermostaat (optioneel)
Ventilator	Ja, voor verspreiding van warme lucht
Veiligheid	Temperatuurbegrenzer, temperatuurregelaars
Filter	Verwijderbaar filter op luchtinlaatrooster
Minimale afstand (luchtuitlaat)	500 mm
Onderhoud	Regelmatige filterreiniging; elke 2 jaar luchtkanaal controleren
Optionele accessoires	Kamerthermostaat, laadbeheermodule, voet, hulpverwarming
Garantie	Afhankelijk van aankoopland (neem contact op met AEG)

Veelgestelde vragen - WSP 1210 F AEG

Hoe stel ik de lading van de accumulator in?

Gebruik de schakelaar op het bedieningspaneel: stand 0 (geen lading), 1 (overgangsperiode, ~1/3 lading), 2 (zachte winter, ~2/3), 3 (winter, volledige lading). In automatische modus met beheermodule, zet op 3.

Wat te doen als de accumulator niet verwarmt?

Controleer of de schakelaar in stand 3 staat, of de zekeringen niet defect zijn en of de beveiligingsschakelaar niet is uitgeschakeld. Als het probleem aanhoudt, bel dan een specialist.

Hoe reinig ik het filter van het luchtinlaatrooster?

Duw het luchtinlaatrooster naar beneden, kantel het naar boven en verwijder het. Scheid het filter van het rooster met een schroevendraaier, reinig het met een borstel of stofzuiger, en monteer alles weer.

Welke veiligheidsafstanden moeten worden aangehouden rond het apparaat?

Houd de volgende minimale afstanden aan: 500 mm boven het luchtuitlaatrooster, 100 mm rechts, 70 mm links, 40 mm van de kap voor gordijnen (100 mm voor brandbare materialen).

Kan ik wasgoed op het apparaat drogen?

Nee, dit is verboden. Het oppervlak kan meer dan 80 °C bereiken; het leggen van wasgoed of enig brandbaar voorwerp vormt een brandrisico.

Hoe installeer ik het apparaat?

De installatie moet worden uitgevoerd door een erkende specialist. Bevestig het apparaat aan de muur of de vloer met behulp van de meegeleverde beugels, houd de veiligheidsafstanden aan en sluit het aan op het elektriciteitsnet zoals aangegeven in het montageschema.

Wat betekent het rode lampje op de laadregelaar?

Een rood lampje duidt op een storing: de laadschakelaar of interne sensor is defect, of de niveaureductiejumper ontbreekt. De lading wordt dan onderbroken. Neem contact op met een specialist.

Kan ik een wandkamerthermostaat gebruiken?

Ja, een optionele wandkamerthermostaat kan de ontlading regelen. Volg de montage- en aansluitinstructies in de handleiding.

Hoe verminder ik het opgenomen vermogen?

Om het vermogen te verminderen, verplaatst of verwijdert u jumpers op de klemmen volgens het schema (tot 3 reductieniveaus). Om het laadniveau te wijzigen, gebruikt u jumper X17 op de elektronische regelaar (posities I tot IV van 100% tot 70%).

Wat is de levensduur van de accumulatiestenen?

De accumulatiestenen zijn ontworpen om vele jaren mee te gaan. Bij lichte schade blijven ze bruikbaar. Een controle door een specialist wordt elke 10 jaar aanbevolen voor het gehele laad- en ontlaadsysteem.

GEBRUIKSAANWIJZING WSP 1210 F AEG

Gebruiks- en Montagehandleiding

Deutsch

English

François

Nederlandsls

Deutsch

Inhaltsverzeichnis

1. Gebruiksaanwijzing

Voor de gebruil
1.1 Beschrijving van het apparaat 55
1.2 Bediening 55
1.3Veiligheidsvorschriften 56
1.4 Verzorgung en underhoud 56
1.5 Blanggrike aanwizing 57
Watedeonwonneer...？ 57

2. Montagehandleiding

Voor de installmenteur
2.1 Technische gegevens 58
2.2 Beschchriving van het apparaat 60
2.3 Vourschrillen en bepalingen 62
2.4 Montageplaats 62
2.5 Monlage van apparraal 63
2.6 Eerste inbedrijfstelling 67
2.7 Reparatie, ombouwen van het apparaat 67
2.8Overdracht 67

3.Milieu en recycling 70

5

6

7

8

9

10

1112

13

14

1516

1718

19

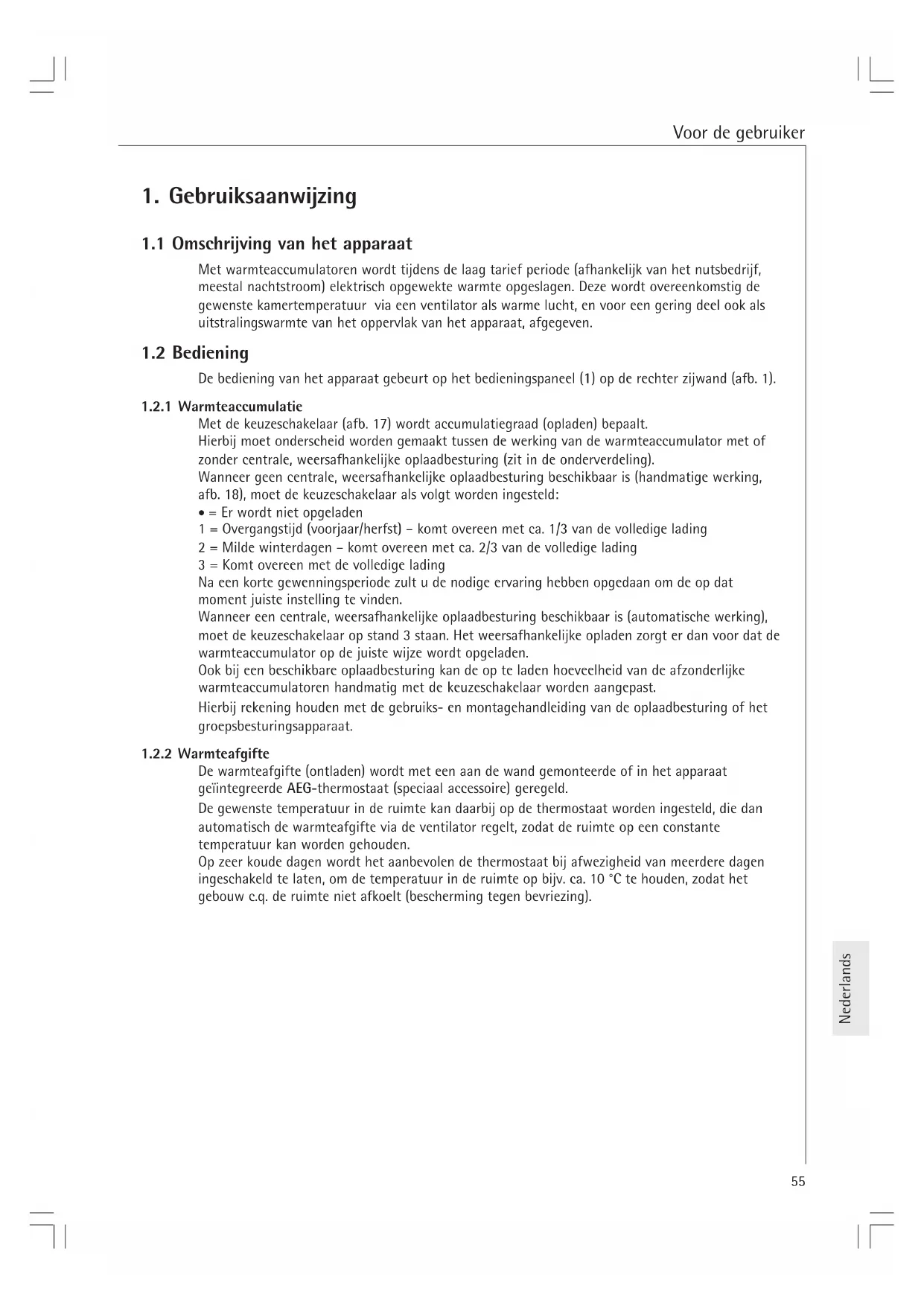

1. Gebruiksaanwijzing

1.1 Omschrijving van het apparatus

Met warmteaccumulatoren wordenijdens de laag tarief periode (afhankelijk van het nutsbedrijf, meestal nachstroom) elektrisch opgewekte warmte opgeslagen. Deze worden overeenkomstig de gewenste kamertemporatuur via een ventilator als warme lust, en voor een gelding deel ook alsuitstralingswarmte van het oppervlak van het apparaat, afgeveen.

1.2 Bediening

De bediening van het apparaat gebeurt op het bedieningspaneel (1) op de rechtzer zijwand (afb. 1).

1.2.1 Warmteaccumulatie

Met de keuzeschakelaar (afb. 17) worden accumulatiegraad (opladen) bepaalt.

Hierbij moet onderscheid worden gemaatk tussen de werkking van de warmteaccumulator met of zonder centrale, weersafhankelijk oplaadbesturing (zit in de onderverdeling).

Wonneer geen centrale, weersafhankelijk oplaadbesturing beschikbaar is (handmatige werkinq, afb. 18),要去 de keuzeschakelaar als volgt worden ingesteld:

= Er worden nicht opgeladen
1 = Overgangstijd (voorjaar/herfst) - komt overeen met ca. 1/3 van de volledige lading
2 = Milde winterdagen - kocht overeen met ca. 2/3 van de volledige lading
3 = Komt overeen met de volledige lading

Na een korte gewenningsperiode zult u de nodige ervaring hebben opgedaan om de op dat moment juiste instelling te vinden.

Wonneer een centrale, weersafhankelijk oplaadbesturing beschikbaar is (automatische werkung),要去 de keuzeschakelaar op stand 3 staan. Het weersafhankelijk opladen zorgt er dan voor dat de warmteaccumulator op de juiste wijze worden opgeladen.

Ook bij een beschikbare oplaadbesturing kan de op te laden hoeveelheid van de afzonderlijke warmteaccumulatoren handmatig met de keuzeschakelaar worden aangepast.

Hierbij rekening honden met de gebruiks- en montagehandleiding van de oplaadbesturing of het groepsbesturingsapparaat.

1.2.2 Warmteafgifting

De warmteafgifte (ontladen) worden een aan de wand gemonteerde of in het apparaat geiintegreerde AEG-thermostat (special accessore) geregold.

De gewenste temperatuur in de ruimte kanARABij op de thermostaat worden ingesteld, die dan automatisch de warmteafgifte via de ventilator regelt, zodat de ruimte op een constante temperatuur kan worden gehonden.

Op zeer koude dagen worden het aanbevolen dethermostaat bij afwezigheid van Meerderde dagen ingeschakeld te lately, om de temperatuur in de ruimte op bijv. ca. 10^ te houden, zodat het gebouw c.q. de ruimte Niet afkoelt (bescherming gegen bevriezing).

1.3 Veiligheidsvoorschriften

• in ruimten worden gebruikt die brand- of explosiegevaarlijk zijn door de aanwezigheid van chemicalien, stof, gassen of dampen;

• in de onmiddellijke nabijheid van leidingen of reservoirs worden gebruikt, die brandbare of explosiveve stoffen bevatten;

• worden gebruikt wanneer de minimale afstand tot aangrenzende objecten nicht in acheit kan worden genommen;

• Montage (elektrische installment) alsmede de eerste inbedrijfstelling en het onderhoud van dit apparaat mogen alleen door een daartoe bevoegdevakman en overeenkomstig.Deze aanwijzingen worden uitgevoerd.

• In geen geval mag het apparaat worden gezruikt wanner in de opstellingsruimte werkzaamheden zoals verleggen, slijpen, verzegelen, reinigen met benzine en onderhoud (spray, vloerwas) van vloeren en dergelijkere worden uitgevoerd. Bovendien要去 de ruimte het opladen in voldoende mate worden geventileerd.

• Het oppervlak van de behuizing van het apparaat en het luchtafvoerrooster konnen tot een temperatuur van meer dan 80^ worden verwarmd. Daarom mogen op het apparaat of in de onmiddelijkne nabijheid waarvan geen brandbare, ontvlambare of warmte-isolerende stoffen, zoals wasgoed, bekens, tjidschriften, reservoirs met boenwas of benzine, spuitdozen en dergelijkde worden geplaatst. Ook mag geen wasgoed over het apparaat worden gehangen om dit te drogen. Gevaar voor brand!

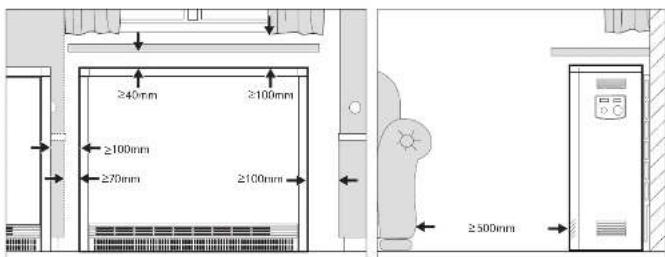

• Voor alle soorten voorwerpen, zoals meubels, gordijnen, vitrage en textiel of ander brandaar of Niet brandaar materiaal, moet t.o.v. het apparaat (afb. 2) en met name t.o.v. de luchtafvoerroosters een minimumafstand worden aangehonden van:

t.o.v. lucthafoerrooster 500mm

t.o.v. de rechter zichwand (voor montageruimte) 100mm

t.o.v. linker zijwand 70 mm

t.o.v. linker zijwand bij 2 warmteaccumulatoren naast elkaar 100mm

t.o.v.deksel (bijv. vensterbank) 40 mm

t.o.v.deksel (virage,gordijnen,brandbaar material) 100 mm

De warme lucht moet ongehinderd uit het apparaat kunnen stromen (afb. 19)!

• De bij deze gebruiks- en montagehandleiding meegeleverde verwijzingsstickers „Geen voorwerpen op of gegen het apparaat zetten" moeten in zakelijk gebruekte ruimten, zoals bijv. in hotels,vakantiehuisjes, scholen enz., goed zichtaar op het deksel van het apparaat worden geplakt.

1.4 Verzorging en onderhoud

Wonneer op de behuizing van het apparaat lichte bruine verkleuringen optreden, moeten deze waar möglichelijk onmiddelijk met een vochtige doek worden verwijderd.

Het apparaat moet in koude toestand met de gebruikelijke onderhoudsmiddelen worden schoongemaakt.

Het gebruik van schurende en bijtende onderhoudsmiddelen moet worden vermeden. Geen reinigingsspray in de ventilatiegleuven spieten.

Het ventilatiekanaal awhile het luchtafvoerrooster (5)要去ijdere tweeঠ aan vakman worden gecontroleerd. Hier kan in lichte mate vuilafzetting voorkomen.

Geadviseerd wordt omijdens regelmatig onderhoud ook de controle- en regelorganen te lien controleren. Uiterlijk 10aar na de eerste ingebruikstelling moeten veiligheids-, controle- en regelorganen alsmede het gehele op- en ontlaadsystemeem door eenvakman worden gecontroleerd.

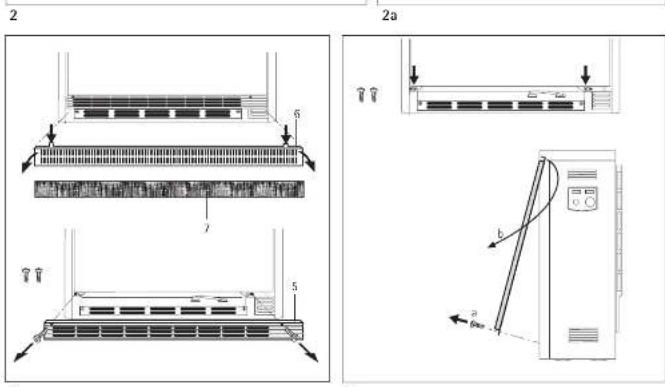

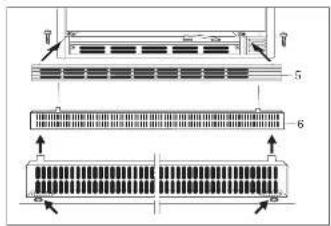

1.4.1 Reiniging van het pluizenfilter (afb. 3)

Het in het luchttoevoerrooster (6) aangebrachte pluizenfilter (7)要去 regelmatig worden schoongemaaakt, zodat het storingsvrijne ontladen van de warmteaccumulator is gewaarborgd. Bij een dichtgeslibd pluizenfilter worden de ventilatoren uitgeschakeld.

Het pluizenfilter als volgt schoonmaken:

• Het luchttoevoerrooster (6) aan beiden kanten zachtjesaar beneden drukken, aan de bovenkant aan voren kantelen en verwijderen;

• Het pluizenfilter met bijv. een schroevendraieruit het rooster drukken en met borstel,

stofzuiger of vergelijkbare hulpmiddelen schoonmaken;

Het pluizenfilter weer in het roosterplaatsen en over de noppen vast latent klikken;

• Het luchttoevoerrooster aan de onderkant schuin op de noppen op de bodem van het apparaat zetten en met lichte druk onder het luchtafvoerrooster vastklikken (afb. 16).

1.5 Belangrijke aanwijzing

Deze aanwijzing zorgvuldig bewaren, bij eventuele verkoop van het apparaat aan de{nieuwe eigenaar overhandigen.

Tijdens eventuele reparatiewerkzaamheden ter inzage aan devakman geben.

Watetdoenwanner...?

	Voor de gebruiker	Voor devakman
·de warmte- accumulator nichtwarm worden	controller of ... . . . de keuzeschakelaar op stand 3 staat. . . . in uw zekeringenkast de bijbehorende zekeringen defect zich on de aardlek-schakelaar is geactiveerd. Oorzaak verhelpen! Wonneer dewarmteaccumulator op de waarpvolgende dag nog Niet is opgewarmd moet u contact opnemen met eenvakman.	controller of ... . . . de aansturing van de verwarmingselementbeveiliging in orde is. . . . spanning op de klemmen L1/L2/L3 staat. . . . of de veiligheidstemperatuur-begrenzer (F1) is geactiveerd. "CLIC" TALELHUENNNNLLSH
·de warmte- accumulator ook bij milde weersom-standigheden een buitengewoon hoge behuizingtemperatuurThatzien.	controller of ... . . . de ventilator met dethermostat kan worden ingeschakeld. Wanner dit Niet het geval contact opnemen met devakman. . . . het pluizenfilter in het lucht-toevoerrooster verstocht is.De oorzaak overeenkomstpunt 1.4.1 verhelpen!	controller of ... . . . de thermostat is ingeschakeld en er spanning op de klem LE staat. . . . of de ventilatoren draaien. . . . de veiligheidstemperatuur-regelaar (N5, zie pagina 3, afb. 1) in de luchtafvoer isuitgeschakeld. . . . het besturingssignaal Z1 van deoplaadbesturing op klem A1/Z1in de warmteaccumulator isingschakeld.

2. Montagehandleiding

2.1 Technische specificaties

Hetplaatsen en de elektrische aansluiting moeten, met in acheit neming van de montagehandleiding, door een vakman worden uitgevoerd.

	WSP1210 F	WSP1810 F	WSP2410 F	WSP3010 F	WSP3610 F	WSP4210 F	WSP4810 F

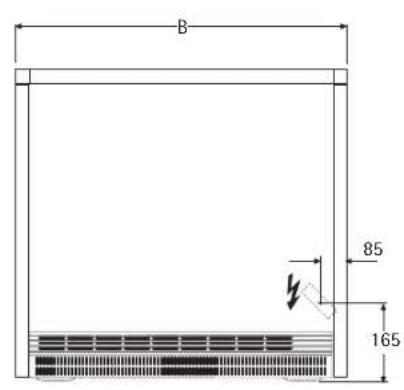

Breedte „B"m	580	m 741	902	1063	1224	1385	1546
Gewicht(met accumulatorstenen kg)	73,5	106	137,5	169	201	232,5	264,5
Afstand „X"(vloerbevestiging) mm	402	563	724	885	1046	1207	1368
Afstand „A"(wandbevestiging pagina 10) mm	337,5	498,5	659,5	820,5	981,5	1142,5	1303,5
Aansluiting	*	*	3/N/PE ~ 50 Hz 400 V
Vermogen kW	1,2	1,8	2,4	3,0	3,6	4,2	4,8
Berekend opladen kWh	9,6	14,4	19,2	24,0	28,8	33,6	38,4
max. opladen PHWh	10,8	16,2	20,7	25,9	31,3	38,8	43,8
Accumulatorstenen
Aantal pakken (stenen) st.	6 (12)	9 (18)	12 (24)	15 (30)	18 (36)	21 (42)	24 (48)
Gewicht per steen kg	50	76	101	126	151	176	202
Aanvullende verwarming (speciale accessoires)
Vermogen kW	0,35	0,5	0,8	1,0	1,2	1,5	1,7

• WSP 1210 F en WSP 1810 F ook met 1/N/PE ~ 50 Hz 230 V aan te sluiten

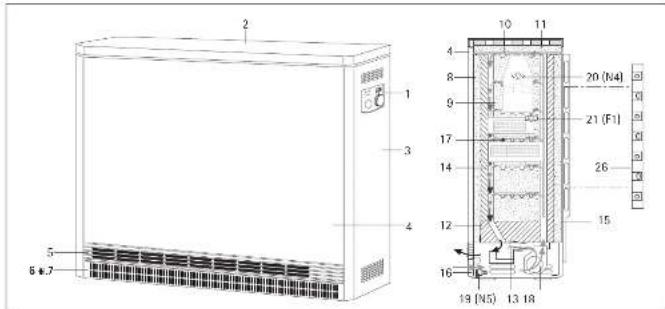

2.2 Beschrijving van het apparaat (pagea 3, afb. 1)

1 Bedieningspaneel

2 Deksel

3 Zijwand rechts

4 Voorwand

5 Luchtafvoerrooster

6 Luchttoevoerrooster

7 Pluizenfilter

8 Binnenste voorwand

9 Accumulatorstenen

10 Afdekplaat

11 Warmte-isolatie

12 Vloerwarmte-isolatie

13 Mengluchtklep

14 Luchtkanaal

15 Kabeldoorvoer

16 Luchtgeleidingscomponent

17 Verwarmingselement

18 Ventilator

19 Veiligheidstemperatuurregelaar voor ontladen (N5)

20 Veiligheidstemperatuurregelaar voor opladen (N4)

21 Veiligheidstemperatuurbegrenzer (F1)

26 Wandhouser

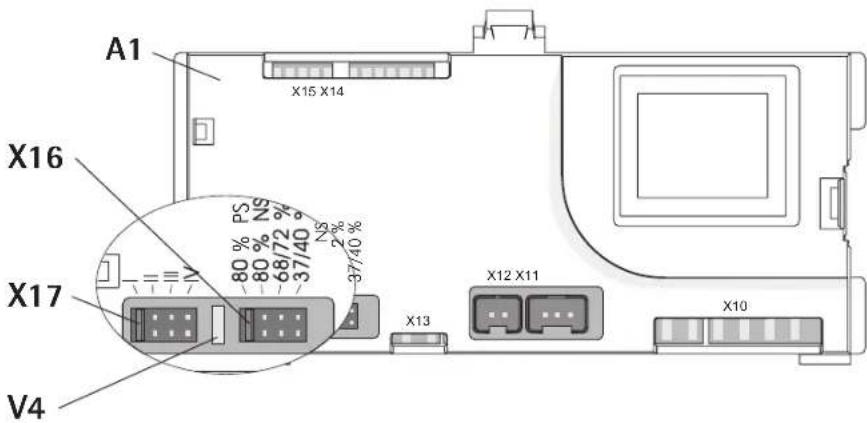

A1 Elektronische oplaadregelaar (pqina 12)
V4 Bedrijfs- en storingsmelding
X16 Besturingsignaalaanpassing 4-traps
X17 Gereduceerde oplaadgraad met 4 standen

2.2.1.Werkwijze

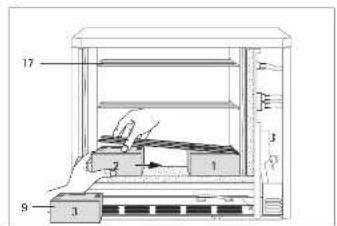

De accumulatorstenen worden middels de:tussen de rijen accumulatorstenen liggende verwarmingselementen verwarmd. Met de oplaadregelaar (keuzeschakelaar afb. 17) worden het opladen traploos ingesteld. Begin en duur van het opladen worden bepaald door de verantwoorde-like energieleverancier (nutsbedrijf) bepaalt.

Twee ingebouwde veiligheidstemperatuurregelaars (19, 20) alsmede een voiligheidstemperatuurbegrenzer (21) voorkomen dat het apparaat oververhit raakt. Terwijl de voiligheidstemperatuurregelaars automatisch opnieuw inschakelen, moet de voiligheidstemperatuurbegrenzer door de vakman, door het indrukken van de in het midden van de begrenzer aangebrachte knop, na het verhelpen van de storing opnieuw worden ingeschakeld.

De op deze manier opgeslagen warmte worden dan met behulp van een ventilator, deels ook via het oppervlak van het apparaat, afgegeven. Hierbij worden de lucht in de ruimte door de ventilator (18) door het luchttoevoerrooster (6) aangezogen en door de luchtkanalen van de accumulatorstenen (9) geblazen, waarbij de lucht worden verwarmd.

Voordat de aldus verwarmde lucht via het luchtafvoerrooster (5) de ruimte instroomt, worden deze via twee mengluchtkleppen met koude lucht uit de ruimte gemengd, zodat de lucht die de ruimte instroomt de toegestane maximum temperatuur Niet overschrijdt. De stand van de mengluchtkleppen en dus de mengverhouding van de lucht, worden met een bimetaalregelaar geregeld.

2.2.2 Aansluitvermögen reduceren

Door het omleggen c.q. verwijderen van bruggen op de aansluitklemmen kan het aansluitvermögen, dat af fabriek op 100% is ingesteld, in combinatie met een oplaadgraadreductie op de oplaadregelaar met 3 vermogenstrappen (zie pagina 12) worden gereduceerd.

De afmetingen van de leidingdiameters en de beveiliging moeten overeenkomstig het maximaal möglichke vermogen van het apparaat worden uitgevoerd.

Een 1-fase aansluiting mag overeenkomstig de "Technische aansluitvoorwaarden" van de EVU slechts tot 2kW (WSP 1810) worden uitgevoerd.

Oplaadgraad reduceren

Op de elektronische oplaadregelaar (A1) zit een stekkerbrug X17, waarmee voor de oplaadgraad van het accumulatoratedeelte in combinatie met het veranderbare aansluitvermogen UIT 4 standen (positie I, II, III of IV) kan worden gekozen. Aanpassing van oplaadgraad met 4 standen (100 / 90 / 80 / 70%) . Af fabriek is een oplaadgraad van 100% (positie I) ingesteld. Wanner een stekkerbrug op een andere rij stiften worden gestoken, verandert de oplaadgraad gerealiseerd (de uitschakeltemperatuur van de elektronische oplaadregelaar worden verlaagd).

2.2.3 Elektronische oplaadregelaar

Storingsgedrag

De oplaadregelaar in het apparaat is af fabriek op een „positief storingsgedrag (80% PS)" ingesteld, d.w.z. dat het apparaat bij een defecte oplaadbesturing (bijv.uitvallen van het besturingssignaal) worden opgeladen.

Er kan op „negatief storingsgedrag_, (de warmteaccumulator worden nicht opgeladen) worden omgeschakeld door de stekkerbrug X16 op positie „80% NS_, te steken, wonneer het apparaat op een digitale oplaadbesturing is aangesloten.

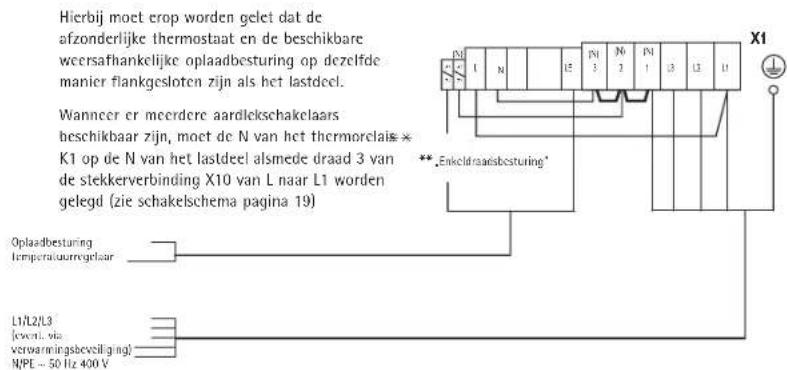

Werking met oplaadbesturing

Hierbij moet rekening worden gezogen met de desbetreffende aanwijzingen in de gebruiks- en montagehandleiding van de oplaadbesturing.

Besturingsignaal

De elektronische oplaadregelaar kan op verschilnde besturingsignalen (ED) van besturingen worden aangesloten en kan zodoende ook in bestaande installations worden geintegreerd. Af fabriek is een AC-besturingsignal (wisselspanningsignal op de klemmen A1/A2) met 80% ED ingesteld. Door de stekkerbrug X16 anders te steken können andere ED-signalen (68 / 72%, 37 / 40%) worden gekozen. Dit is noodzakelijk wonneer het apparaat in een reeds aanwezige installmentie worden geinteggreerd, die met de genoemde ED-signalen het opladen aanstuurt.

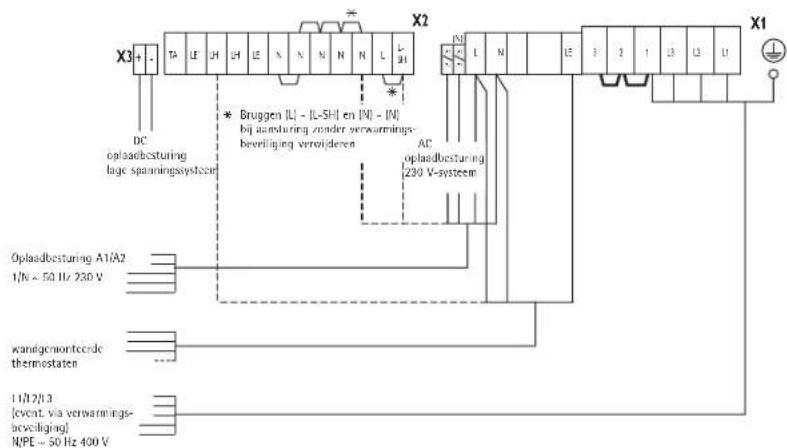

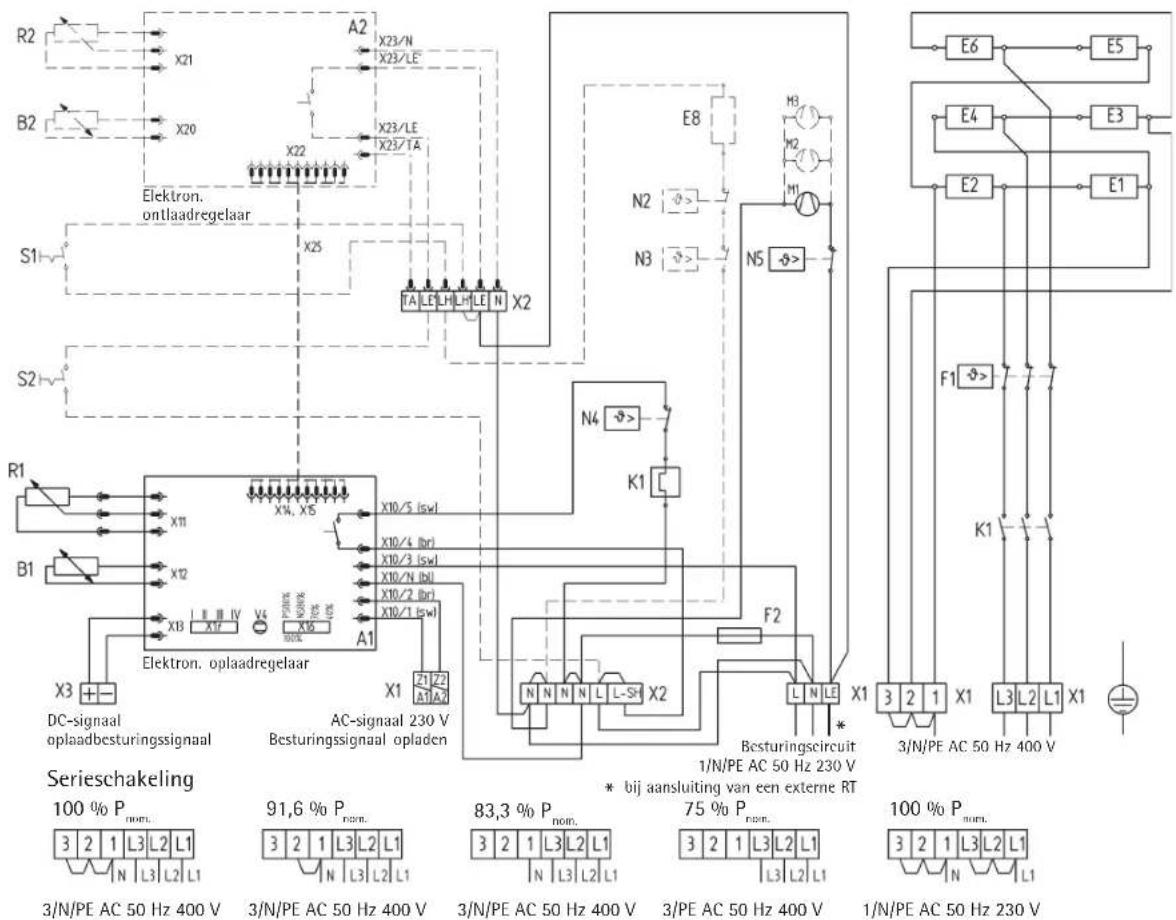

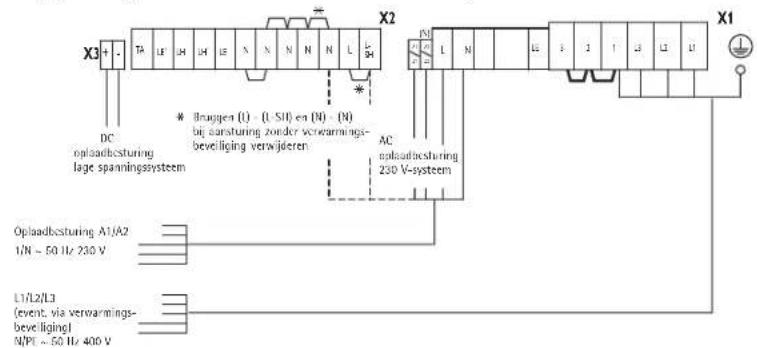

Aansluiting op DC-besturingssignaal (X3) (zie schakelschema pagina 19)

Wonneer in de installmentie een oplaadbesturing met DC-besturingsignaal (gelijkspanning 0,91 V-1,43 V) is geinstalleerd,要去 het besturingssignaal op af fabriek afgedekte besturingsklemmen ^一DC + 一 (pluspool) en ^一DC - 一 (minpool) worden geklemd (let op de polariteit!). Op de klemmen ^一DC + 一 en ^一DC - 一 mag geen 230 V AC-besturingssignaal worden aangesloten. Anders worden de oplaadregelaar onherstelbaar beschadigd.

Bedrijfs- en storingsmeldingen (V4) op de elektronische oplaadregelaar

LED brandt, groen Geen storing, de oplaadregelaar werkkt zonder problemen.

LED brandt "rood" Storing

a) De keuzeschakelaar voor opladen (R1) en/of de kernvoeler (B1) is defect of nicht aangesloten.

b) De stekkerbrug X17 voor de oplaadgraadreductie ontbreekt.

LED brandt "oranje" Storing (alleen bij ingebouwde ontlaadregelaar)

a) De interne ontlaadregelaar (A2) is defect.

b) Dethermostat (B2) is defect of Niet aangesloten.

c) De keuzeschakelaar (R2) is defect of nicht aangesloten.

De temperatuur worden op ca. 22^ gehonden.

2.3 Voorschriften en bepalingen

• Let op de bijverpakte onderdelen in de verpakking van het apparaat!
• De bouwvoorschriften van het desbetreffende land moeten in acht worden genomen.
• De plaat'saar het apparaat worden geplaatst moet voldoende draagkracht hebben. In geval van twijfel moet een bouwdeskundige om advies worden gezvraagd (zie de "Technische gegevens, voor het gewicht van de accumulatoraten).
• De minimale afstand tot aangrenzende objcten moet worden aangehouden (afb. 2 en 2a).
• Alle elektrische aansluit- en installmentewerkzaamheden dieren te worden uitgevoerd conform de VDE-bepalingen 0100, de voorschriften van de verantwoordelijkke elektriciteitsbedrijven en de betreffende nationale en regionale voorschriften.
• Het apparaat要去en een aanvullende voorziening met een scheidingstraject van minimaal 3mm over alle polen van het net kannen worden geschieren. Hiervoor kannen beveiligingen,zekeringen en dergelijke worden geinstalleerd.
• Een latere verhoging van het aansluitvermogen moet door de verantwoordelijke energieleverancier worden goedgekeurd. Wanner de latere verhoging van het vermogen Niet aan de energieleverancier worden gemeld, betekent het dat u contractbreuk pleegt.
• De bedrijfsmiddelen要去en geconstruerd着眼 voor het nominale verbruik van het apparaat.
• De gegevens op het typeplaatje van het apparaat moeten in acht worden genomen!
  De aangegeven spanning要去 overeenstemmen met de netspanning.
• Het apparaat moet worden vastgezet om te kuren voldoen aan de VDE-eis ten aanzien van de standveiligheid.

2.4 Montage

Om de standveiligheid overeenkomstig VDE te kunnen garanderen要去 de warmteaccumulator met een wand- of vloerbevestiging (afb. 8) worden beveiligd.

Voor de wandbevestiging is in dechterwand van het apparaat in de buurt van de schakelruimte een gat aangebracht, waardoor het apparaat met een geschikte schroef aan de wand kan worden bevestigd.

Als alternatief kan de warmte accumulator middels de vier gaten ( 9mm) in de pootjes van het apparaat in de vloer worden vastgezet of, wonneer met vloerbeugels worden gewerkt, aan de beugels worden vastgezet. (De luchtafvoer- en luchttoevoerroosters alsmede het luchtgeleidings-component van tevoren uitbouwen).

2.4.1 Montageplaats

• in ruimten worden gezruikt die brand- of explosiegevaarlijk zichn door de aanwezigheid van chemicalien, stof, gassen of dampen;
• in de onmiddelijkne nabijheid van leidingen of reservoirs worden gebruikt, die brandbare of explosieve stoffen bevatten;
• worden gebruikt wanneer de minimale afstand tot aangrenzende objecten nicht in acheit worden genomen.

In ruimten waar uitlaatgassen, olie- en benzine enz. voorkomen, hunnen langdurige stank en eventueel verontreinigingen ontstaan.

Vloer

De vloer waarop het apparaat worden geplaatst要去vlak zijn en voldoende draagkracht hebben, zodat de behuizing Niet krom trekt.

De temperatuurbestendigheid van de bevestigingswand要去 minimaal 85^ bedragen, die van de vloer minimaal 80^ . De warmteaccumulatoren kannen opijdere gewone vloer worden neergezet, maar bij de onderstukken kannen bij PVC- en parketvloeren en ook bij tapiijten met lange pool door de druk en de inwerking van de warmte veranderingen optreden. In dieze geallen要去 warmtebestendige onderplaten worden gebruikt (terplaatse aan te schaffen).

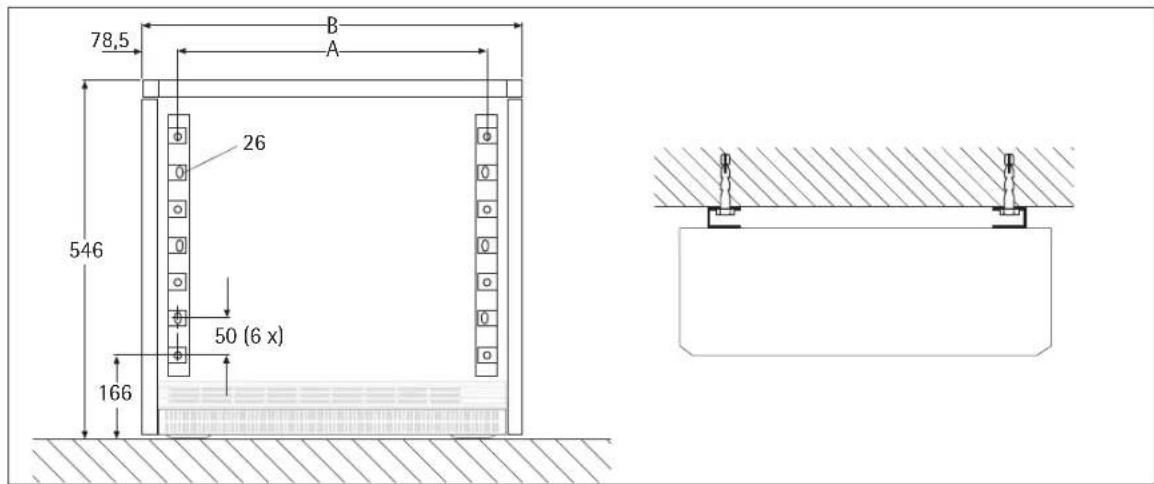

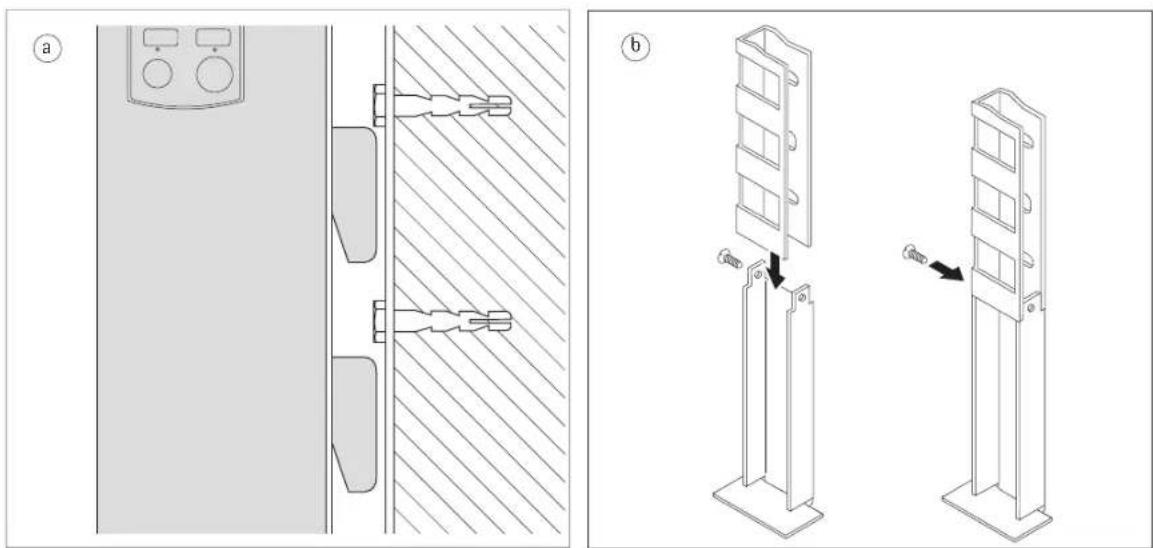

2.4.2 Met wandbeugels los van de vloer bevestigen van de apparaten

Voor de bevestiging van het apparaat要去en 2 wandhoulders (26) aan de bevestigingswand worden geschroefd (veiligheidsafstand in acht nemen) (zie voor de maten "Technische gegevens" op pagina 9).

Tijdens deze montagewijze het onderstaande in acht nemen:

Wanneer een voldoende sterke wand beschikbaar is kan het apparaat met de meegeleverde wandholders aan de wand worden bevestigd.

Daar bij geldt:

WSP 1210 F tot WSP 3610 F = Bodemvrijheid alleen möglichk met gebruik wandhouser;

WSP 4210 F en WSP 4810 F = Bodemvrijheid alleen in combinatie van wandhouder en

Hierbij moet eerst worden gecontroleerd of de bevestigingswand en de meegeleverde schroeven en pluggen geschikt+zijn om het gewicht van het apparaat hebelaal te konnen dragen.

Wanneer de wand slechts ten dele sterk genoeg is, is een bepaalde bodemvrijheid voor de apparaten WSP 1210 F tot WSP 3610 F alleen maar möglich in combinatie met wandhouder en beugel (speciale accessoires).

2.4.3 Plaatsing met vloerbeugels

Wanneer geen geschikte bevestigingswand beschikbaar is, moet het apparaat met de vloerbeugels (speciala accessoire) op de vloer worden bevestigd (het apparaat aan de beugels en de beugels aan de vloer vastschroeven).

2.5 Montage van het apparatus (afb. 3-14)

Voordat het apparaat wordt bevestigd moet erop worden gelet dat de toegestane minimale afstand tot aangrenzende objecten worden aangehouden.

Op de weiterwand van het apparaat zijn twee wandhoulders bevestigd, die moeten worden verwijderd voordat met de montage worden begonnen.

2.5.1 Plaatsing van het apparatus (afb. 3-6)

• Het luchtafvoerrooster (5) losschroeven en incl. luchttoevoerrooster verwijderen;
• De voorwand (4) op de onderste rand losschroeven, maar voren zwenken en door iets op te tilten aan de bovenste rand uithangen;
• De inwendige voorwand (8) op de verbindingsstukken aan de zijkant losdraaien, het bovenste uiteinde maar voren zwenken en� boven toe verwijderen;
• De rechter zijwand (3) het optillen en verwijderen;
• Netaansluitleidingen alsmede aansluitledingen voor op- en ontlaadregelaar door de opening in dechterwand van het apparaat (15) in het apparaat steken en, met inachtneming van punt 2.5.2 aansluiten (aansluitleiding ca. 210mm invoeren enaar behoefte inkorten, zodat deze Niet in de buurt van de luchtgleuven in de zijwand kan komen te liggen);
• Het apparatus at overeenkomstig punt 2.4 monteren;
• Afdekplaat (10), karton en bedieningsknop en bijgepakte materialen (schroeven en pluggen) uit het interieur verwijderen. (afb. 9). Het interieur要去 volledig ontdaan zijn van vreemde voorwerpen zoals verpakkingsresten e.d.

Warmte-isolatie op transportbeschadigingen controleren, eventueel verrangen.

Accumulatorstenen plaatsen (afb. 10 en 11)

De accumulatorstenen worden afzonderlijk verpakt geleverd.

Accumulatorstenen met lichte transportbeschadigingen mogen worden gebrukt. De werkung van het apparaat worden daardoor Niet beinvloed.

Voor hetplaatsen van de accumulatorstenen (9)要去en de verwarmingselementen (17) eenklein stukje worden opgetild (afb. 10).

De eerste accumulatorstenen met de kom voor het verwarmingselementaar boven toe op enige afstand tot de rechtter warmte-isolatie onder het verwarmingselementplaatsen en tegen zowel derrechtater als de achterste warmte-isolatie schuiven. De slobgaten vormen de verwarmingskanalen.

Erijdens het optillen van de verwarmingselementen op letten dat de doorlopende gaten in de warmte-isolatie aan de zijkant Niet groter worden.

Als aflsuiing de uit het interieur verwijderde afdekplaat (10) over de bovenste accumulatorstenen schuiven (afb. 12).

2.5.2 Elektrische aansluiting

De verwarmingselementen worden met 3 / N / PE 50Hz400V of bij de apparaten WSP 1210 F en WSP 1810 F ook met 1 / N / PE 50Hz230V aangesloten.

Eenrechtstreekse aansluiting met NYM is ook möglichk. Het anteil voedingsleidingen en leidingaders alsmede de leidingdiameters zich afhankelijk van de aansluitwaarde van het apparaat en de wijze waarop het apparaat op het net is aangesloten, alsmede van de bijzondere voorschriften van de energieleverancier. Hierbij de bijbehorende schakelschema's inucht nemen.

Bij het aansluien van het apparaat op een automatische oplaadbesturing kan er ook spanning op de klemmen A1/Z1 - A2/Z1 staan wonneer de zekeringen zijn verwijderd!

Aansluiting

Bij de elektrische aansluitleidingen eventuele zorgen voor een trekontlasting en overeenkomstig het schakelschemain het apparaat (op de binnenkant van de rechtzer zichwand) of het aansluit-schemaaansluiten.

Wanneer de in de schakelruimte geplaatste beugel voor het bevestigen van de netaansluitklemmen slecht toegankelijk is doordat aan de zijkant te weinig ruimte is overgelaten, dan kan de beugel – nadat de schroef in dechterwand is losgedraaid (niet helemaal uitdraaien) –ijdens de aansluit-werkzaamheden maar voren worden gezwenkt.

Tijdens het opladen moet op de klem ^ van de klemmenstrip X2 spanning staan (230 V).

Wanneer hiervoor geen afzonderlijke voedingspanning beschikbaar is, kuren klem „L1" en klem „L" met elkaar worden verbonden. In dit geval moet ook de klem „N" van de klemmenstrip X2 met klem „N" van de klemmenstrip X1 worden verbonden (alleen möglichk bij wandgemonteerde thermostaten).

De aansluiting van de aardleider moet zonder meer goed zichn!

De leiding maar de aansluiting van een DC-besturingssignaal要去 voor de aansluiting binnenin het apparaat vanaf de trekontlasting tot de aansluitklem met een isoleerslang worden overtrokken!

Aansturing zonder verwarmingsbeveiliging

Wanneer geen verwarmingsbeveiliging worden geinstalleerd (door de energieleverancier gepland), kan het af fabriek in de warmte accumulator ingebouwde thermorelais worden gebruikt.

Daarvoor要去en hetzij de EVU-signalen "LF" en "N" of de signalen "SH" en "N" van de afzonderlijke oplaadbesturingrechtstreeks op de klemmen "L-SH" en "N" van de warmte accumulator worden aangesloten. De in het aansluitschemat met * gemarkeerde aanwijzingen要去en hierbij in acht worden genomen.

* Bij aansturing zonder
verwarmingsveiligkeit de bruggen (L) - (L-SH) en (N) - (N) verwijderen

De verwarmingselementen in het apparaat worden pas ingeschakeld wanner de LF-vrijgave van de EVU heeftplaatsgevonden en de elektronische oplaadregelaar het opladen vrij geeft.

Voor de werkung met „enkeldraadsbesturing" ** moet een brug:tussen „N" en „A2/Z2" worden aangebracht.

Aanpassing van het vermogen overeenkomstig de nominale oplaadduur

Door het omleggen c.q. verwijderen van bruggen op de aansluitklemmen kan het aansluitvermogen op de door de EVU bepalde nominale oplaadduur worden aangepast.

Uitvoerig van de warmte accumulator	8h
Nominale oplaadduur	8h	9h	10h
Aansluitvarianten (kW) Model	①	②	③
WSP 1210 F	1,2	1,1	1,0
WSP 1810 F	1,8	1,65	1,5
WSP 2410 F	2,4	2,2	2,0
WSP 3010 F	3,0	2,75	2,5
WSP 3610 F	3,6	3,3	3,0
WSP 4210 F	4,2	3,85	3,5
WSP 4810 F	4,8	4,4	4,0

?

③

Typeplaatje van het apparaat

De markingering op het typeplaatje en het schakelschema in acht nemen!

Na de elektrische aansluiting moet het bij het aansluitvermogen en de nominale oplaadduur van het apparaat horende vakje met een waterbestendige ballpoint worden gemarkeerd.

2.5.3 Apparaat bedrijfsklaar

Het apparatus schoonmaken (afb. 13 en 14)

Het open apparaat moet na het opstellen en hetplaatsen van de accumulatorstenen worden schoongemaaKT.

Hiervoor要去en de ventilatoren en het luchtgeleidingscomponent worden gedemonteerd.

• Het luchtgeleidingscomponent (16) losschroeven en maar buiten trekken.

• De ventilator (18) na het losdraaien (niet volledig uitdraaien) van de voor op de bevestigingsbeugels zittende schroeven optillen en uittrekken (let op de kabels!). Bij sommige apparaten要去 hiervoorde temperatuurregelaar - ontlading (19) inclusief de bevestigingsplaat worden losqeschroefd.

Bij het neerleggen van de gedemonteerde onderdelen要去 erop worden gelet dat de draden Niet beschadigd worden.

• Bodemplaat en ventilator schoonmaken (de lamellen nicht beschadigen!). Daarna de ventilator, eventueel de temperatuurbegrenzer alsmede het luchtgeleidingscomponent wee monteren (let erop dat de kabels correct verlegd worden!).

Het apparatus sluiten (afb. 15 en 16)

• De binnenste voorwand inclusief warmte-isolatie met de zijrandaar onder op de bevestigingsstukken zetten, boven gegen het apparaat drukken en met schroeven vastzetten (bij WSP 4210 F en WSP 4810 F要去 nog een extra schroef in het midden worden vastgedraaid);
• De rechter zichwand aan de onderkant inhangen enaar boven kantelen, aan de bovenkant inhangen en met een schroef bevestigen; (zie voor omgekeerde volgorde 2.5.1 - Demontage rechter zichwand afb.6)
• De voorwand aan de bovenkant inhangen, onder gegen het apparaat zwenken en met 12
  schroeven bevestigen (hierbij steeds de inwendige schroefdraadgaten gebruiken) (afb. 15);
• Het luchtafvoerrooster bevestigen, waar bij de schroeven handvast vastdraaien en weer ca. 1 omwenteling terugdraaien (afb. 16);
• Het luchttoevoerrooster aan de onderkant schuin op de noppen op de bodem van het apparaat zetten, aan de bovenkant omzwenken en awhile het luchtafvoerrooster vastklikken (afb. 16).

Aansluitschema...

... bij geintegreerde thermostat RTi 102 E/RTi 103 EP

... bij wandgemonteerde thermostaten

... bij enkelfasige aansluiting (max. 2 kW)

... bij warmteaccumulator-ervanging „oud-nieuw" met wandgemonteerdethermostat en ontbrekende dagstroomvoeding

2.6 Eerste inbedrijfstelling

Kortsluitgevaar oplaadregelaar

Wanneer de spanning op de thermorelaiscontacten de spanning worden gemeten, worden de oplaadregelaar bij massasluiting - weglijkden van de meetvoelers - onherstelbaar beschadigd. Het controlelampje brandt dan weliswaar nog steeds "groen"!

2.6.1 Werkingscontrol

De werkking van de ventilator voor het accumulatordeel door het inschakelen van de thermostat controleren.

2.6.2 Opladen

De apparaten kuren na een successvolle werkingscontrole direct in gebruik worden genomen. Het opladen gebeurt hetzij met de hand met de insteller van de elektronische oplaadregelaar of automatisch met de beschikbare Elfamatic-oplaadbesturing.

Tijdens het voor de eerste koer opladen要去 het opladen in kWh worden vastgesteld en worden vergeleken met de in de "Technische gegevens" aangegeven maximaal toelaatbare waarde in koude toestand. Deze vastgestelde waarde mag de maximaal toelaatbare waarden van het opladen in koude toestand Niet overschrijden.

Tijdens de eerste keer opladen kan een vremeinde geur optreden. Daarom moet de ruimte in voldoende mate worden geventileerd (1,5-voudige luchtverversing, bijv. met geopende ramen). Het voor de eerste keer opladen mag in een slaapkamer Niet's nachts worden uitgevoerd.

2.7 Reparatie, ombouwen van het apparatusat

Bij de ingebruikname na een reparatie waar bij het apparaat werk gemonteerd, of wanner het eerst op een andere plaatwerd gebruikt, moet net als bij de eerste inbedrijfstelling en overeenkomstig deze montagehandleiding te werk worden gegaan.

Daar bij moet met name worden gelet op het volgende: delen van de warmte-isolatie, die beschadigd of gewijzigd zichen, en die van invloed zich op de verilighheid,要去en door十几年e worden verrangen. Voor de inbedrijfstelling moet de isolatie worden gecontroleerd en het nominale verbruik worden gemeten.

2.1.1 Ombouwen van het apparatus

Voor ombouw-, aanbouw- en inbouwwerkzaamheden is de met het desbeteffende component meegeleverde handleiding maatgevend.

2.8 Overdracht

Leg de gebruiker de functies van het apparaat uit. Maak hem of haar in het bijzonder attent op de veiligheidsvoorschriften.

Overhandig de gebruiker de gebruiks- en montagehandleiding.

Symbolen op het typeplaatje

(boorbeeld WSP 4810 F)

Totaal gewicht

Opladen

Ontladen

Aanvullende verwarming

Ventilator

Schakelschema WSP 1210 - 4810 F

A1: Elektronische oplaadregelaar

B1: Kerntemperatuurvoeler - opladen

E1 - E6: Verwarmingsegment (accumulator)

F1: Veiligheidstemperatuurbegrenzer

F2: zekering (250V 2A traag)

K1: Thermorelais

M1 - M3: Ventilator ontladen

N4: Temperatuurbegrenzer - opladen

N5: Temperatuurbegrenzer - ontladen

R1: Regelaar - opladen (keuzeschakelaar)

V4: Controleampje werkingoodwerking

X1: Netaansluitklemmen

X2: Aansluitklemmen

X3:DC-aansluitklem0,91-1,43V

X16: Besturingsignaalaanpassing 4-traps

X17: Vermogensreductievoorziening 4-traps

Speciale accessoire

worden nicht meegeleverd, bij inbouw de desbetreffende accessoires aankruisen

Geintegr.thermostat 2-punts

Geintegr.thermostat proportioneel

B2: Temperatuurvoeler ontladen

R2: Regelaar - ontladen (keuzeschakelaar)

S2: AAN/UIT-schakelaarthermostaat

Aanvullende verwarming

E8:Aanvullende verwarming

N2: Temperatuurregelaar - aanvullende verwarming

N3: Temperatuurregelaar - aanvullende verwarming

S1: AAN/UIT-schakelaar - aanvullende verwarming

Tijdens het inbouwen van de aanvullende verwarming (E8) het toegestane schakelvermogen van dethermostat in acht nemen!

Attentie! Bij 3/PE AC 50 Hz 230 V netvoeding

Het is noodzakelijk dat de originele bedrading van de accumulator worden omgezet!

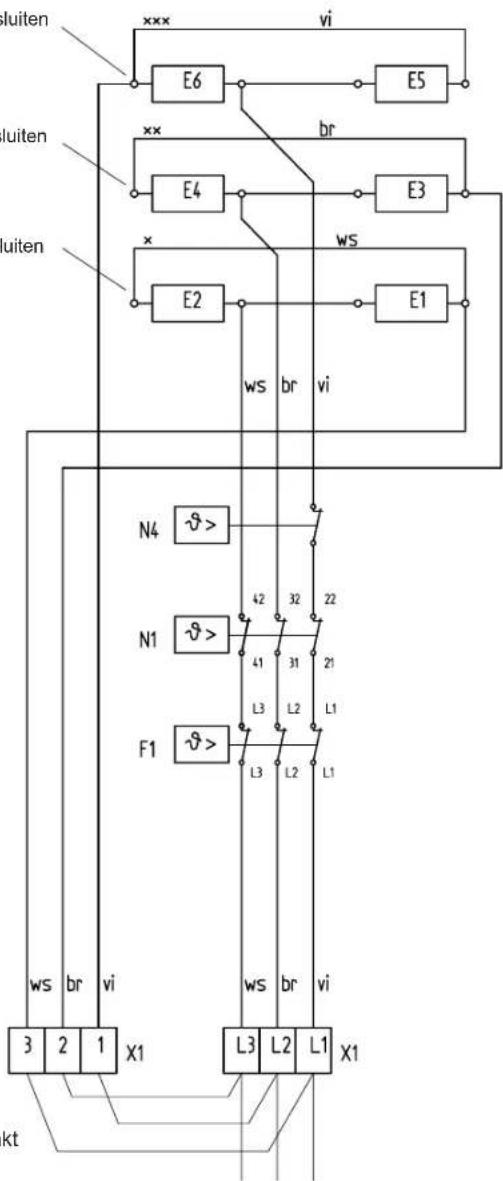

Elektrisch schema voor 3/PE AC 50 Hz 230 V

Het isoodzakelijk dat de originele bedrading worden omgezet!

xxx Draad vi van E2 lostrekken en op E6 aansluiten
xx Draad br van E6 lostrekken en op E4 aansluiten
x Draad ws van E4 lostrekken en op E2 aansluiten

3/PE AC 50 Hz 230V

E1-E6:Verwarmingsatement
F1: Veiligheidstemperatuurbegrenzer
N1: Temperatuurbegrenzer - verwarming
N4: Temperatuurbegrenzer - verwarming
X1: Aansluitklem netvoeding

Bruggen moeten ter staat worden gemaakt.

3. Milieu en recycling

Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te+zijn. Verwijder de verpakking waarom overeenkomstig de voor de afvalverwerking geldende nationale voorschriften.

Garantine

Aanspraak op garantie bestaat uitsluitend in het land waar het toestel gekocht is.

U dient zich te wenden tot de vestiging van AEG of de importeur hiervan in het betreffende land.

De montage, de electrische installment, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door gekwalificeerd personeel.

De fabrikant is Niet aansprakelijk voor defecte toestellen, welke Niet volgens de bijgeleverde gebruiks- en montageaanwijzing zijn aangesloten of worden gebruikt.
