GEBRUIKSAANWIJZING PH 960 MST GH Ariston Thermo

Wij danken u dat u een Ariston product heeft gekozen, veilig en gemakkelijk in het gebruik. Om het fornuis te leren kennen moet het langdurig en zo goed möglichk gebruikt worden. Wij raden u aan deze gebruiksaanwijzing te lezen. Dank u.

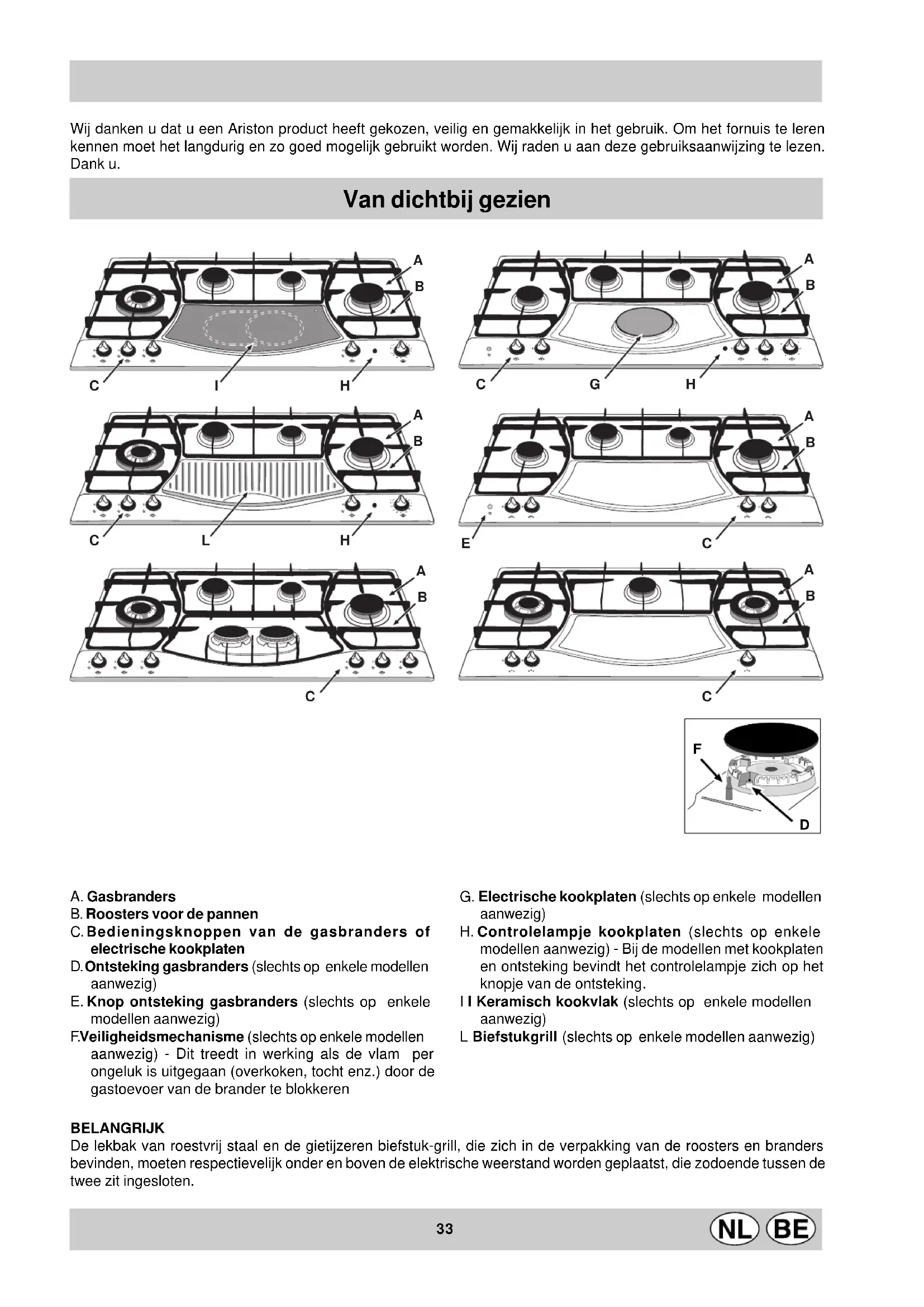

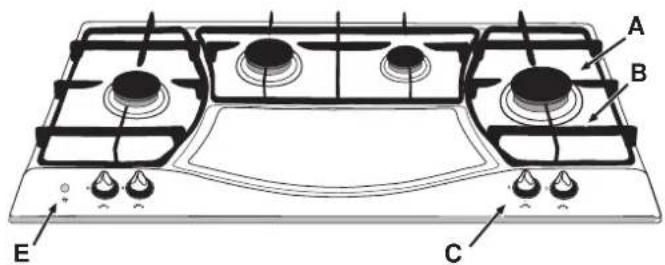

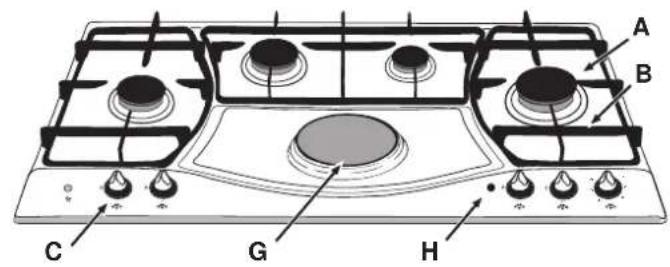

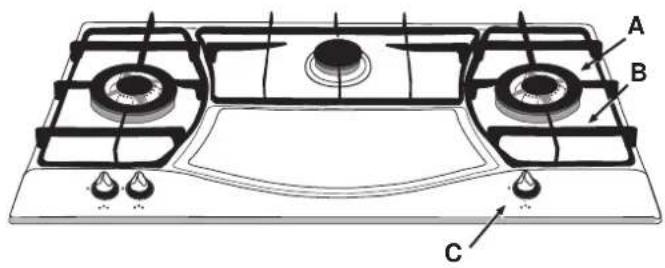

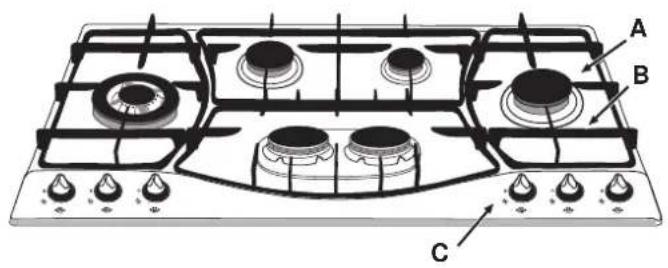

Van dicht bij gezien

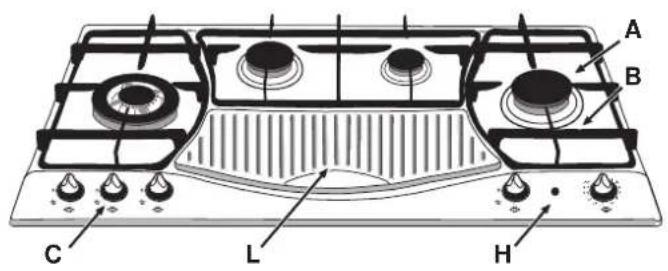

A. Gasbranders
B. Roovers voor de pannen
C. Bedieningsknoppen van de gasbranders of electrische kookplaten
D. Ontsteking gasbranders (slechts op enkele modellen aanwezig)
E. Knop ontsteking gasbranders (slechts op enkele modellen aanwezig)
FVeiligheidsmechanisme (slechts op enkele modellen aanwezig) - Dit treedt in werkung als de vlam per ongeluk is uitgegaan (overkoken, tocht enz.) door degastoevoer van de brander te blokkeren

G. Electrische kookplaten (slechts op enkele modellen aanwezig)
H. Controlelampje kookplaten (slechts op enkele modellen aanwezig) - Bij de modellen met kookplaten en ontsteking bevindt het controlampje zich op het knopje van de ontsteking.

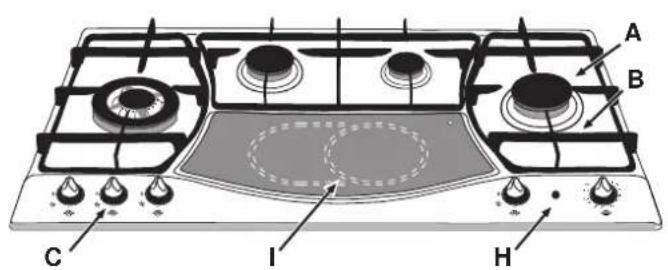

11 Keramisch kookvlak (slechts op enkele modellen aanwezig)
L Biefstukgrill (slechts op enkele modellen aanwezig)

BELANGRIJK

De lekbak van roestvrij staal en de gietijzeren biefstuk-grill, die zich in de verpakking van de roosters en branders bevinden,要去en respectievelijk onder en boven de elektrische waterrstand worden geplaatst, die zodoende:tussen de twee zit ingesloten.

Hoe het fornuis te gebruiken

Op iedere knop is de positie van de betreffende gasbrander of electrische kookplaat (indien aanwezig) aangegeven.

Gasbranders

Deze verschillen in afmeting en sterkte. Kies de brandier die het beste past bij de doorsnede van de pan die u gaat gebruiken.

De bedieningsknop werkt als volgt:

Uit

Maximum

Minimum

Voor het aansteken van een van de gasbranders houdt u er een vlammetje bij of een gasaansteker, drukt u de knop in en draait u hem gegen de klok in tot aan de positie van maximum sterkte.

Bij de modellen met veiligheidsmechanisme "F" is het noodzakelijk de knop voor ongeveer 6 seconden ingedrukt te houden totdat het veiligheidsmechanisme dat Bij de modellen met ontsteking "D": voor het aansteken van de gekozen gasbrander drukt u eerst op het knopje van de ontsteking "E" met het symbol ervolgens drukt en draait u de betreffende bedieningsknop gegen de klok in tot aan de positie van maximum sterkte.

Enkele modellen zijn voorzien van ontsteking in de bedieningsknoppen zich; in dit geval is er de ontsteking

"D"maar ontbreekt het knopje "E"(u ziet het symbol naast iedere bedieningsknop).

Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, u draait hem gegen de klok in tot aan de positie van maximum sterkte en u houdt hem ingedrukt totdat hij aan.gaat.

Belangrijk: in het geval dat een gasvlam per ongeluk uit gaat, draaat u de knop op uit en wacht u tenminste een minuut voordat u hem waar aansteegt.

Voor het uitdoven van de gasbrander要去 u de knop met de klok mee draaien totdat hij Niet verder kan (correspondeert met symbol · ).

Electrische kookplaten (slechts op enkele modellen aanwezig)

Deze verschillen in diameter en sterkte: "normale" of "snelle"; deze LASTEN herkent u aan een rood teken in het midden.

Voor het regelen van de sterkte draait u de betreffende knop met de klok mee of gegen de klok in op 6 verschillende posities:

0Uit

1 Minimum sterkte

2+5 Middelsterkten

6 Maximum sterkte

In het hoofdstuk "Practische raadgevingen voor het gebruik" zijn de verhoudingen:tussen de posities van de knappen en het gebruik van de kookplaten aangegeven. Het controleampje H^ gaat aan bijijdere positie van de knop behalve de "uit"-positie.

Biefstukgrill (slechts op enkele modellen aanwezig)

Deze worden geregeld door+zijn knop met of gegen de klok in te draaien op 12 verschillende posities:

0Uit

1 Minimum sterkte

2+11 Middelsterkten

12 Maximum sterkte

Het controleampje "H"Gaat aan bij iedere positie van de knop behalve de "uit"-positie.

Keramiek kookvlak (slechts op enkele modellen aanwezig)

Deze kookzone is voorzien van stralingselementen met dubbele diameter onder het glas. Het is möglichk alleen het Ronde gedeelte "A" in te schakelen of, om een grotere kookzone te krijgen, beiden gedeelten "A" ene "B". Voor het inschaken van de Ronde zone "A" draait u de knop met de klok mee en zet hem op een van de 12 posities. Voor het inschaken van ook de zone "B" zet u de knop op de positie 12 en dan nog een stapje verder tot aan de positie Cervolgens draait u de knop gegen de klok in tot op het gewenste warmteniveau, gekozen uit de 12 posities.

De tekening geeft de warmtezone aan, die rood worden als hij is ingeschakeld.

A. ronde kookzone;
B.uitgebreme kookzone;
C. controelampje overgebleven warmte: dit geeft aan dat de kookzone warmer is dan 60^ ook nadat hij isuitgeschakeld.

Het controelampje "H"Gaat aan bij iedere positie van de knop behalve de "uit"-positie.

Het onderhoud

Sluit algid eerst de stroom af voordat u overgaat tot reinigen of onderhoud.

Voor lange duurzaamheid van uw fornuis is het belangrijk dat dit regelmatig worden schoongemaaakt. Onthoud het volgende:

Gebruik voor het reinigen geen stoomapparaat.

• de geëmailleerde delen en de glazen dekplaat, indien aanwezig, worden gewassen met lauw water; gelebruik geen schuurmiddelen of bijtende middelen die het hunnen beschadigen;

• de losse delen van de gasbranders要去en vaak in een lauw sop worden gewassen; verwijder eventueel aangekoeke resten.

• bij de kookvlakken met automatische ontsteking要去 het uiteinde van de electronische ontstekingsmechanismen vaak zorgvuldig worden schoongemaakt. ControllerDat de gaten voor de gastoevoer Niet verstoetহ;
• de electrische kookplaten worden met een vochtige doek schoongemaaakt waarna ze met een beetje olie

worden ingewreven als ze nog lauw zich;

• roestvrij staal, als het lang in contact is met kalkhoudend water of sterke wasmiddelen (fosforhoudend), kan vlekken vertonen. Spoel met ruim water en droog na het reinigen. Verwijder altijd gemorst water;
• maak het oppervlak van het fornuis schoon voordat u gaat koken; gebruik een vochtige doek voor het verwijderen van stof en gemorst eten. Het oppervlak要去 regelmatig worden schoongemaakt met een sop, geen schuurmiddelen. Af en toe zal hetoodzakelijk zijn speciale producten voor keramiek te gebruiken. Verwijder eerst alle etensresten en vetspetters met een schrapertje, b.v. (aafB.A).

Maak het kookvlak schoon als het nog lauw is en gebruik keukenpapier met een hiervoor geschikt schoonmaakmiddel. Wrijf met een vochtige doek endroog. Aluminiumfolie, plastic of synthetisch materiaal, zowel als suiker of suikerhoudende etenswaren die per ongeluk gesmolten zich moeten onmiddelijk verwijderd worden met een schrapertje als de zone nog lauw is. Speciale schoonmaakmiddelen vormen een doorzichtig beschemend laagje. Dit beschermt ook gegen schade door suikerhoudend voedsel. Gebruik in geen geval schuursponzen of schuurmiddelen, en ook geen chemisch aggressieve middelen zoals ovenspray of ontvlekkingsmiddelen (afb.B).

Afb. A Afb. B

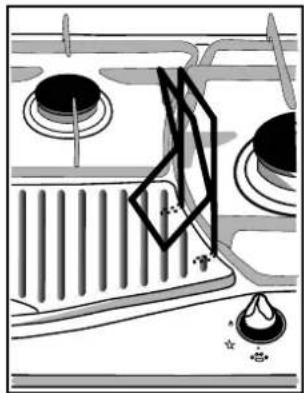

• Wij raden aan de biefstukgrill schoon te makeen verwijl hij nog warm is. Gebruik de bijgeleverde handgrepen om hem van het fornuis maar de gootsteen te vervoeren. Voor het verwijderen van de lekbak onder de biefstukgrill is het better te wachten totdat het verwarmingselement is afgekoeld (dit kan ongeveer 15 minutes duren).

Het smeren van de kranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk de kraan te verrangen.

N.B.: Dit要去 worden uitgevoerd door een door de fabrikant bevoegde installmenter.

Raadgevingen voor het gebruik

Practische raadgevingen voor het gebruik van de gasbranders

Onthoud het volgende voor het verkrijgen van maximum rendement:

• gebruik opijdere gasbrander de pannen die erop passen (zie tabel) zodate er geen vlammen onderuit steken.
• gebruik alkijd pannen met een platte bodem en met een deksel.
• draai op het moment van het aan de kook raken de knop op de minimum stand.

Brander ø Diameter Pan (cm)

Snel (R) 24 - 26

Gereduceerd snel (RR) 24 - 26

Half-snel (S) 16 - 20

Saarbrander (A) 10 - 14

Half vispan (SP) 16 - 20

Drievoudige ring (TC) 24 - 26

Voor het herkennen van het soort brander verwijzen wij u waar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

Practische raadgevingen voor het gebruik van de "Half vispan".

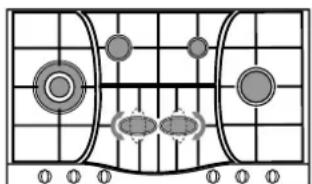

De aanwezigheid van de twee middelsteovalen "Half Vispan" branders, die 90^ draaibaar zichn, maakt het kookvlak nog flexibeler in het gebruik.

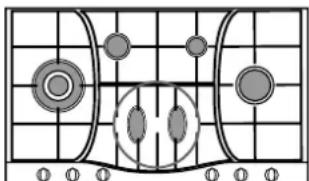

Voor het 90^ draaien van de "Half Vispan" branders waar u als volgt te werk:

• Let op dat de branders koud zich.
• Verwijder de branders van hunplaats.
• Plaats ze opnieuw in de gewenste positie.
• Let op dat de branders op de juiste wijze op hun plaats zitten.

Vooral de twee centrale branders können samen worden gebrukt of apart, met pannen van verschillende vormen en afmetingen:

• Dubbele brander als "Vispan" voor ovalen pannen (afb.A).
• Dubbele brander voor biefstukgrill of rechtsiekige of vierkante paffen minimum 28x28 (afb.B).
• Dubbele brander voor große pannen (diameter 26-28 cm)(afb.C).
• Enkele brander voor middelgrote pannen (diameter 16-20 cm) (afb.D).

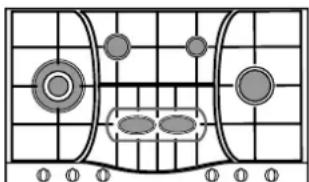

Afb. A

Afb. B

Afb.C

Afb. D

Practische raadgevingen voor het gebruik van de eletrische kookplaten

Voor het vermijden van warmteverlies en schade aan de platen moet u pannen gebruiken met een platte bodem en met een diameter die nicht kleiner is dan die van de plaat.

Positie	Normale of snelle plaat
0	Uit
1	Groenten en vis
2	Aardappelen (gestoomd), soep, capucijners, bonen
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium)
5	Braden (hard)
6	Bruin bakken of snel aan de kook brengen

Voor het eerste gebruik要去en de kookplaten voor ongeveer 4 minuten op maximum worden verwarmd, zonder paffen. Gedurende deze beginfasse worden de beschermlaag hard en maximaal resistent.

Practische raadgevingen voor het gebruik van de biefstukgrill

Verwarm hem voor met de knop op positie 12. De posities 1-8 zijn goed voor het opwarmen van reeds gekookte gerechten of ze warm te honden nadat ze gekookt zich. Over het algemeen kan het grillen van groenten vlekken veroorzaken die moeilijk te verwijderen zich.

Gerecht	Gewicht (Kg)	Positi-e knop	Voorver-warming (min.)	Koopkii-jd (min.)
Varkenslappen	0,5	12	5	15
		10 20
Biefstuk 0,6 12	5 10
Worstjes 0,45	0 5 20
Vleespennen 0	4 12 5 14
Hamburgers	0,4 10	5 15
Toasts	No 3 11	5	2
Brood	3 Sneden	11	5	3
Aubergine	3 Sneden	12 5	5-7
Gestoofde Tomaten	No 4	12 5	10-15

Practische raadgevingen voor het gebruik van de keramische

Pos	Stralingsplaat
0 Uyt
1 Boter, chocolde smelten
2	Opwarmen vloeistoffen
3
4	Via en sausen
5
6	Aan de kook brengen
7
8	Braadstukken
9
10	Groot stoovlees
11
12	Bakken
C	Inschakeling van beiden kookzones

Onthoud het volgende voor het Beste rendement:

• Op het keramische kookvlakkest u alle soorten pannen gebruiken. Het belangrijkste is dat de bodem perfect plat is: pannen met een dikke bodem verdelen de warmte het Beste.

• Gebruik pannen die de kookzone geheel bedekken, zodat u alle beschikbare但它 gebruikt.

• Let erop dat de bodem van de pan schoon en droog is voor goed contact en een lange levensduur van het kookvlak en van de pannen zich.
• Gebruik geen pannen die op een gasfornuis zijn gebruikt. De hitte van de branders kan de bodem verrormd hebben en zo krijgt u Niet het gewenste resultaat op het keramische kookvlak.

Belangrijk: de lijm die gebruikt is voor het verzegelen van het glas kan vetsporen nalaten. Verwijder deze voor het gebruik van het apparaat met een Niet-schurend schoonmaakmiddel. Gedurende de eerste uren van gebruik kan zich een rubberachtige geur ontwikkelen, die snel verdwijnt.

Zijn er problemen?

Het kan gebeuren dat het kookvlak Niet functioneert of nicht goed functioneert. Laten wij zien wat eraan gedaan kan worden voordat u er hulp bij haalt.

Om te beginnen moet u controlleren of er wel stroom en gastoevoer is, en vooral of de gaskranen boven het fornuis nicht zichn.

De brander gaat nicht aan of de vlam is nicht gewelijkmatig

Heeft u gecontroleerd of:

• de gaten voor de gastoevoer van de brander zijn verzestopt;
• alle onderdelen van de brander goed in elkaar gespastন;
• er/tocht is nabij het kookvlak.

De vlam blijft nicht aan in de versies met veiligheidsmechanisme

Heeft u gecontroleerd of:

• u de knop goed heeft ingedrukt;
• u de knop voldoendeijd ingedrukt heeft gehonden voor het activeren van het veiligheidsmechanisme;
• de gaten voor de gastoevoer nabij het verilgheidsmechanisme verstochtহ.

De brander blijft Niet aan als hij op minimum staat

Heeft u gecontroleerd of:

• de gaten van de gastoevoer verstoptহn;
• er tocht is nabij het kookvlak;
• de minimum stand Niet goed is ingesteld (zie paragraaf "Het regelen van de minimum stand").

De paffen staan wankel

Heeft u gecontroleerd of:

• de bodem van de pan perfect plat is;
• de pan in het midden van de brander of kookplaat staat;
• de roosters verkeerd staan.

Als ondanks besteht controles het kookvlak nicht functioneert en de storing blijft bestaan dan moet u de Merloni Technische Dienst voor Keukenapparatuur er bijhalen met opgave van:

• het soort storing;
• het nummer van het model (Mod. ...) dat op uw garantiebewijs staat.

Roep er nooit een nicht-erkende installerateur bij en weiger.altijd Niet-originele onderdelen.

Veiligheid is een goede gewoonte

Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan:

• voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn.

• alkijd gebruik te maken van originele onderdelen.

• Deze gebruiksaanwijzing betreft een inbouwkookvlak klasse 3.

• Het apparaat is ontworpen voor Niet-professioneel gebruik en+zijn kenmerken mogen Niet veranderd worden.
• De instructies zijn alleen geldig voor de landen van bestemming waarvan de symbolen voorkomen in dit boekje en op het etiket met het registratienummer.
• De electrische verilgheit van dit apparaat is slechts dan gegarandeerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende verilgheidsnormen.

Vermijd dat kinderen en onbekwame personen in aanraking komen met:

• de bedieningsknoppen en het apparaat in het algemeen;
• de verpakking (plastic zakken, polystyreen, spijkers enz.);
• het apparaat, gedurende en net na gebruik, gezien de hitte ervan;
• de keramische kookzone (indien aanwezig) gedurende en na het koken, waar deze nog ongeveer een half eer warm blijft nadat hij isuitgeschakeld.
• het Niet meer in gebruik zijnde apparaat; in dit geval worden de onderdelen die gevaar können opleveren onklaar gemaatk.

De volgende handelingen要去en vermeden worden:

• het apparaat aanraken met vochtige lichaamsdelen;
• het gebruik van het fornuis als u blootsvoets bent;
• aan het apparaat of de voedingskabel trekken om deze uit het stopcontact te trekken;
• verkeerde en gevaarlijke handelingen;
• het afsluiten van de ventilatie-openingen of hitte-afoer;
• dat de snoer vankleine keukenapparatuur op de warmedelen van het apparaatterechtkommen;
• het blootstellen aan atmosferische invloeden (regen, zon);
• het gebruik van ontvlambare vloeistoffen in de nabijheid;
• het gebruik van adapters, dubbelstekkers en/of verlengsnoeren;
• het gebruik van wankele of cervormde pannen;
• de electrische kookplaten (of keramische kookzone) aan soften staan zonder pannen erop;

• de keramische kookzone (indien aanwezig) te gebruiken om voorwerpen op te zetten;

• de keramische kookzone (indien aanwezig) in te schakelen als er aluminiumfolie of plastic materiaal op ligt;

• de keramische kookzone (indien aanwezig) met een hard voorwerp te treffen;
• de ekplaat (indien aanwezig) zich doen als de branders of kookplaten nog warmন;
• het trachten te installereren of repareren zonder tussenkomst van een erkende installmenter.

In de volgende gevalen is het absoluutoodzakelijk zich tot een erkende installmenter te

wenden:

• het installereren (volgens de instructies van de fabrikant);
• als er twijfel bestaat betreffende het functioneren;
• het verwangen van het stopcontact in het geval de stekker van het apparaat er Niet in past.

In de volgende gevallen wirdt u zich tot de door de fabrikant erkende technische Dienst:

• als u na het uitpakken onzeker bent over de conditie van het apparaat;
• schade of verranging van de voedingskabel;
• bij een storing of slecht functioneren; eis.altijd originele onderdelen;
• in het geval dat de keramischeplaat gebroken is.

Houd u zich aan de volgende regels:

• gebruik het fornuis alleen voor koken en voor niets anders;
• controller na het uitpakken dat het apparaat onbeschadigd is;
• sluit de stroom algid af in het geval van slecht functioneren en voordat u gaat schoonmaken en onderhoud uitvoeren;
• als het apparaat Niet in gebruik is moet u de stroom afsluiten en de gaskraan zich doen (indien aanwezig);
• sluit de stroom af als er een barst in de keramische kookzone is.
• controller altijd of de knappen in de positie 12 = 12 " staan als het fornuis Niet in gebruik is;
• snijd de voedingskabel door na het afsluiten van de stroom in het geval u het apparaat Niet meer gebruikt.
• De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan foute installmentie of onjuist en onredelijk gelebruik.

Instrukties voor het installereren

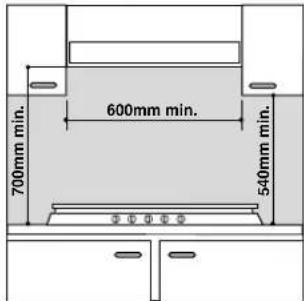

Deze instrukties zijn voor de bevoegde installmenter, zodate het installereren, regelen en onderhoud op de juiste wijze uitvoert en volgens de geldende normen.

Belangrijk: sluit algid eerst de stroom af voordat U tot onderhoud of regelen overgaat.

De apparaten zich gebruiksklaar gemaakt in de fabriek voor de functies (zie typeplaatje enplaatje van de gas instelling van het apparaat):

natuurlijk gas Categorie II2E+3+ voor Belgie;

Natuurlijk gas Categorie I2L voor Nederland.

Het is dus nicht nodig verdere regelingen uit te voeren.

Hetplaatsen

Belangrijk: dit apparaat mag alleen geinstalleerd worden en functioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:

NBN D51-003 e NBN D51-001 (voor Belgie); NEN-1078 (voor Nederland).

De volgende eisen要去en in acht genomen worden:

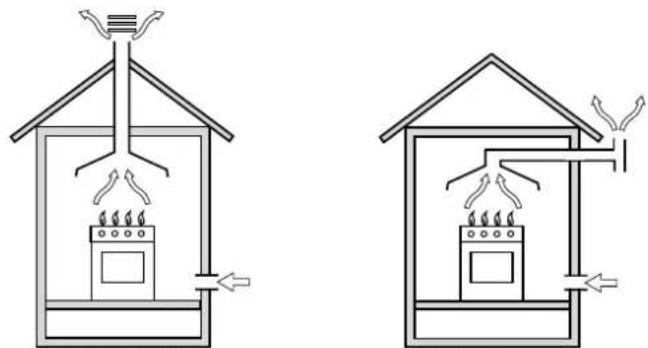

a) Het vertrek要去 een afvoersystemeennaar buiten toe hebben voor de verbrandinsrook.Dit kan door middel van een afzuiigkap of door middel van een elektrische ventilator, die automatisch aangaat, wonneer men de apparatuur aanzet.

In het gevaal van een schoorsteen of Rechtstreeksaar buiten vertakte rookleiding

(gereserveerd voor fornuizen)

b) Het vertrek moet voorzien zijn van een systeme van luchttoevoer die noodzakelijk is voor de verbranding. De luchttoevoer mag Niet minder zijn dan 2m^3/h per kW. Het systeme kan worden uitgevoerd doorrechtstreeks lucht van buiten aan te voeren door een leiding met een doorsnede van minstens 100cm^2 en zodanig dat deze Niet belemmerd kan worden. Bij fornuizen+zonder verilgheidsmechanisme要去en de ventilatie-openingen 100% groter�, met een minimum van 200cm^2 (afb.A). Of op indirecte wijze vanuit aangrenzende vertrekken met ventilatie maar buiten, die Niet�: algemene ruimte van het gebouw, ruimten met brandgevaar of slaapkamers (afb.B).

Détail A Aangrenzend Te ventileren

vertrek vertrek

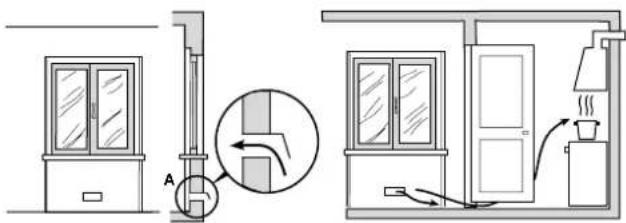

Voorbeelden ventilatie-opening Verhoging van de spleet
voor verbrandingslucht tussen deur en vloer

Afb.A Afb.B

c) Als U het apparaat intensief en lang achefter elkaar gebruikt kan het nodig zich het vertrek te luchten, b.v. door het raam te openen of de afzuigkap, indien aanwezig, op hoog te zetten.
d) (voor Belgie)

Vloeijaar gas, dat zwaarder is dan de lucht, zakt maar beneden. De vertrekken die GPL flessen bevatten moeten dus voorzien+zijn van laagliggende openingsen waar buiten voor afvoer van eventuele gaslekken. De GPL flessen, leeg of gedeeltelijk vol, mogen dus nicht geinstalleerd of bewaard worden in vertrekken die lagerলen dan het niveau van de vloer (kelders enz.). Houd in het vertrek alleen de fles die u aan het gebruiken bent, zodanig geplaatst dat hij Niet is blootgesteld aan warmtebronnen (oven, open haard, kachel enz.) die een temperatuur kunnen bereiken die hoger is dan 50^

Het installeren van inbouwkookplaten

Het is möglich het fornuis te installereren naast keukenkastjes als het Niet hoger is dan de aanrecht. De muur die inkontakt staat met de achterkant van het fornuis mag nicht van brandbaar materiaal zich gemaaakt. Tijdens werkung kan dechterwand van het fornuis een warmte bereiken van 50^

hoger dan de kamertemperatuur. Voor een juiste installering van de fornuis要去en de volgende voorzorgsmaatregelen in acht genomen worden:

a) De meubels die direkt naast de kookplaat geplaatst zich en hier boven uitsteken,要去 op minstens 110 mm van de rand van deplaat staan.
b) De afzuigkappen要去en geinstalleerd worden volgens de vereisten die te vinden+zijn in het instructie-boekje dat bij de afzuigkap hoor, maar in ieder geval op een afstand van minstens 650~mm .
c) De meubels naast de kap moeten minstens 420 mm van het kookvlak verwijderd zich, zoals in Afb. C.

Afb.C

d) Als het kookvlak onder een keukenkastje worden geinstalleerd dan要去 de afstandussen de twee minstens 700~mm (milimeter) (Afb. C).

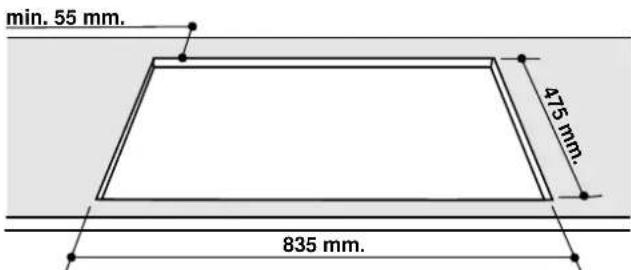

e) De ruimte die het meubel inneemt要去 de afmetingen hebben die op de figuren op de staat page's van de omslag staan. Met. behulp van bijgeleverde haken kan de kookplaat op een keukenblad met een dikte van 20 tot 40mm vast gezet worden. Om deplaat goed vast te zetten is het aan te raden alle beschikkare haken te gebruiken.

Afb. D

Bevestigingschema van het kookvlak

Positie van de haak voor top Positie van de haak voor top hoogte H=30mm hoogte H=40mm

Positie van de haak voor top hoogte H=20mm
Atras

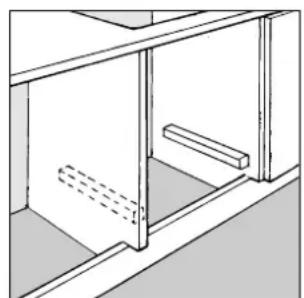

f) Als het kookvlak Niet worden geinstalleerd op een inbouwoven, dan is hetoodzakelijk een houten paneel aan te brengen als isolatie. Dit Moet geplaatst worden op een minimum afstand van 20mm van de onderkant van het kookvlak.

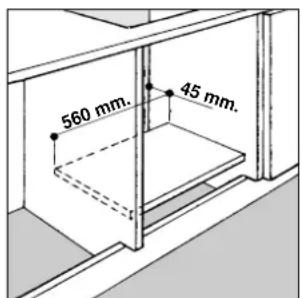

N.B: Als het fornuis boven een ingebouwde oven worden geinstalleerd, dan要去 men de oven zodanig installereren dat hij op twee houten lijsten rust; mocht hij op een doorlopende plank rusten, dan要去 deze aan de aschterkant tenminste 45 × 560 ~mm ruimte lately.

In het geval dat het fornuis worden geinstalleerd boven een ingebouwde oven zonder geforceerde afkoelingsventilatie, dan moet men in een luchtingang en uitgang voorzien om voldoende ventilatie te garanderen.

Aansluitengas

De aansluiting van het apparaat aan de gasbuizen要去 worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor Belgie) gaat u te werk zoals beschreiben in de paragraaf "Aanpassing aan verschillende types gas". Om het apparaat aan de gasbuizen aan te sluiten (natuurlijk gas I2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is opaanvraag verkrijgbaar bij de technische-service-dienst Ariston) Tevens dient men+zijn pakking op de verbinder

"G", die er uit ziet als een "L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis (voor Belgie volgens de normen NBN D51-003)
• of met een flexible buis van roestvrij staal die in de muur zit en voortzet met bedrangingsverbinder.

Daar bij dient het apparaat uitgerust teijken van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaardien teteen. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met harde buis (koper of staal)

De aansluiting aan het gas moet zodanig worden uitgevoerd dat het geen enkele druk uitoefent op het apparaat. Op de voedingsingang van het fornuis zit een L-aansluiting, die gericht kan worden, met pakking. Als men de aansluiting moet draaien, dan要去 men de pakking verrangen (bijgeleverd bij het fornuis). De aansluiting van het gas aan het formuis is gedraad: rond mannelijk 1/2 gas.

Aansluiting met stalen flexibile buis

Verwijder het rubberbuisje, dat zich op het apparaat bevindt. Het verbindingsstuk waardoor het gas toegang krijgt tot het apparaat is gedraad: kegelvormig mannelijk 1/2 gas. Gebruik uitsluitend buizen en pakkingen, die voldoen aan de voorgeschreven nationale normen. Het in werkung stellen van deze buizen moet zodanig worden uitgevoerd dat de lengte van de buizen, geheel uitgestrekt, Niet meer dan 2000~mm is. Nadat de aansluiting heeft plaats gezonden moet U kontroleren dat de metalen slang nicht in Kontakt is met beweegbare delen of dat hij knel zit.

Controle van de zichting

Als het apparaat geinstalleerd is moet men de/perfekte luchtdichtheid van de aansluitingen kontroleren met zeepsop, nooit met een vlam.

Elektrische aansluiting

De fornuizen met een drie-polige voedingskabel zijn ingesteld op het gebruik van wisselstroom met een verzorgingsspanning en_freqentie zoals aangegeven op het typeplaatje (aan de onderkant van het apparaat). De geel/groene draad is voor het aarden. In het geval van installereren boven een ingebouwde oven, moet de elektrische aansluiting van het apparaat en van de oven apart worden uitgevoerd, zowel voor verilgheidsredenen als om het eventuele uittrekken van de oven möglich te makeen.

Het aansluiten aan het net

Monteer een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje; bij direkte aansluiting aan het net要去en een veel-polige schakelaar aanbrengen tussen het net en het fornuis met een minimum afstand van 3mm tussen de contactpunten, die is aangepast aan de lading en aan de geldende normen (de draad voor het aarden mag Niet worden onderbroken door de schakelaar). De voedingskabel要去z danig geplaatst worden dat hij nergens een temperatuur bereikt van meer dan 50^ . Voor het aansluiten kontroleert men dat:

• de zekering en het net de lading van het apparaat hunnen verdragen (zie typeplaatje);

• het net op efficiente wijze is geaard volgens de normen en voor-schriften van de wet;e e le disposizioni di legge;

• het stopkontakt of de schakelaar gemakkelijk bereikbaarহ.

N.B: gelebruik geen adaptors, dubbelstekkers of dergelijkke, aangezien deze oververhitting en branden können veroorzaken.

Aanpassing aan verschillende types gas (voor Belgie)

Voor het aanpassen van het kookvlak aan een ander type gas dan waarvoort het gebruiksklaar is (aangegeven op het typeplaatje onderaan het kookvlak of op de verpakking)要去en de straalpijpen van de branders verrangen worden op de volgende wijze:

• verwijder de roosters en de branders;
• schroef de straalpijpen los met een buissleutel van 7mm en verrang ze met straalpijpen die geschikt zich voor het neue type gas (zie tabel 1 "Kenmerken van branders en straalpijpen");
• monteer de onderdelen weeR;
• aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft verrangen met het etiket dat correspondeert met het neue gas dat u gaat gebruiken; u vindt dit in het zakje met de bijgeleverde straalpijpjes.

Als de druk van het gebruikte gas verschillend is (of variabel) van wat is voorzien moet op de toevoerbuis een drukregelaar worden aangebracht die voldoet aan de geldende Nationale Normen (regulatoren voor gekanaliseerd gas).

Regulatie primaire lucht van de branders (voor Belgie)

De branders hebben geen regulatie van de primaire lucht nodig.

Het regelen van de minimum stand (voor Belgie)

Het regelen van de minimum stand:

• zet het kraantje op minimum;
• neem de knop eraf en draai aan het regelschroeefje in of naast het staafje van het kraantje totdat u een regelmatige vlam heeft;

N.B.: bij vloeibaar gas要去 het regelschroefje geheel worden aangedraaid.

• draai de knop snel van maximum op minimum om te zien of de vlammen blijven branden;
• als, bij apparaten die een veiligheidsmechanisme hebben (thermo-element), dit Niet functioneert met de branders op minimum, dan moet de minimum gastroevoer verhoogd worden door aan het regelschroefje te draaien.

Als de regulatie is uitgevoerd要去en de zegels op de bypass waar worden aangebracht met lak of gelijksoortig materiaal.

Kenmerken van de gaspitten en straalpiijpen

Tabel 1 (Voor Nederland) Natuurlijk gas

Gaspit	Doorsenee (mm) Nom	Thermisch vermogen kW (p.c.s.* ) Gered. (mm) G25		Straal. 1/100	Bereik* l/h
Snel (Groot) (R) 100 3,00 0,7 16	6 332
Gereduceerd snel (RR) 100 2,60	0,7 110 288
Half Snel (Medium) (S)	75	1,65	0,4	96	183
Hulp (Klein) (A)	55	1,00	0,4	71	111
Drievoudige Ring (TC)	130	3,25	1,3	133	360
Half Vispan (SP)	-	1,50	0,7	88	166
Spaning van voeding	Nominale (mbar) Minimum (mbar) Maximum (mbar)				25 20 30

Tabel 1 (Voor Belgie) Vloeibaar gas Natu			rlijk gas
Brûleur Doorsenee	(mm)	Thermisch vermogen kW (p.c.s.)*Nom.	By-pass 1/100 (mm) (mm)*** ** (mm)		Straal. 1/100 (mm) G20		Bereik* g/h G25		Straal. 1/100	Bereik* l/h
Snel (Groot) (R)	100	3,00	0,7	41	39	86	218	214	116	286	332
Gereduceerd snel (RR)	100	2,60	0,7	41	39	80	189	186	110	248	288
Half snel (Medium) (S)	75	1,65	0,4	30	28	64	120	118	96	157	183
Hulp (Petit) (A)	55	1,00	0,4	30	28	50	73	71	71	95	111
Drioevoudige Ring (TC)	130	3,25	1,3	60	57	91	236	232	133	309	360
Half Vispan (SP)	-	1,50	0,7	41	39	60	109	107	88	143	166
Spanning van voeding	Nominale (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201525	251530

• A 15°C en 1013 mbar-droog gas
  P.C.S. Propaangas = 50,37 MJ/kg
  * P.C.S. Butangas = 49,47 MJ/kg
  P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³
  P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³

Deze apparatuur voldoet aan de volgende richtlijnen van de gemeenschap:

• EEG/73/23 van 19/02/73 (Laagspanning) en successievelijke modificaties;
• EEG/89/336 van 03/05/89 (Electromagnetische compatibilititeit) en successievelijke modificaties;
• EEG/90/396 van 29/06/90 (Gas) en successievelijke modificaties;
• EEG/93/68 van 22/07/93 en successievelijke modificaties.
• 2002/96/EC

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruike materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu tereduceren. Het symbol op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vernietigt, het apparaat apart要去 worden ingezameld.

Consumen loemen contact opnemen met de locale autoriteiten voor informatatie over de juiste wijze van vernietiging van hun oude apparaat.

(1) Allen voor apparaten met veiligheidsmechanisme om gaslekkages te voorkomen (Ref. F).

PH 940 M / PH 940 MS
PH 941 M / PH 941 MS

PH 941 MSTV PH 941 MSTV GH

PH 930...

PH 941 MSTB PH 941 MSTB GH
PH 960 MST PH 960 MST GH PH 960 MST R

PH 940 MST
