Producttype	Gaskookplaat (inbouwapparaat)
Merk	Ariston Thermo
Model	PH 730 RT
Aantal branders	5 (Middelsterk, Hulp, Drie vlamkranen, Semi-visbrader, Dubbele vlam)
Vermogen branders (kW)	Middelsterk: 1,90; Hulp: 1,00; Drie vlamkranen: 3,25; Semi-visbrader: 1,50; Dubbele vlam binnen: 0,90, buiten: 4,10
Kookplaatmateriaal	Glas keramiek (alleen bij bepaalde modellen)
Elektrische aansluiting	220-240 V ~ 50/60 Hz, max. 2000 W
Gasaansluiting	Aardgas (II2E+3+) of vloeibaar gas; 1/2" schroefdraad
Ontsteking	Automatische elektronische ontsteking (via draaiknop)
Veiligheid	Veiligheidsinrichting (thermokoppel) die bij vlamuitval de gastoevoer onderbreekt
Afmetingen (kookplaat)	ca. 555 x 475 mm (uitsnijmaten)
Inbouw	Boven inbouwoven met koelventilator mogelijk; werkbladhoogte 20-40 mm
Ventilatie	Ruimte met afzuigsysteem en ventilatieopening (min. 100 cm²) vereist
Reiniging	Met vochtige spons en mild afwasmiddel; geen schuurmiddelen of stoomreinigers
Onderhoud gaskranen	Bij stroefheid vervanging door vakpersoneel
Gasomschakeling	Spuitwissel en minimale afstelling vereist; alleen door geautoriseerde technicus
Milieubescherming	Afvoer volgens WEEE-richtlijn 2002/96/EG
Toebehoren	Bevestigingshaken, afdichtringen, verloopring (voor dubbele vlam binnen)
Fabrieksgarantie	Zie apart garantieboekje

Veelgestelde vragen - PH 730 RT Ariston Thermo

Hoe schakel ik een gasbrander in?

Druk de betreffende regelaarknop stevig in en draai hem tegen de klok in naar de gewenste vermogensstand. Houd bij modellen met veiligheidsinrichting de knop 2-3 seconden ingedrukt tot de vlam stabiel brandt.

Wat te doen als de brander niet ontsteekt?

Controleer of de gastoevoer open is, de branderopeningen niet verstopt zijn en alle onderdelen correct gemonteerd zijn. Ontsteek eventueel met een lucifer of gasaansteker.

Kan ik de kookplaat boven een oven installeren?

Ja, alleen als de oven over een koelventilator beschikt. De elektrische aansluiting moet apart gebeuren en onder de kookplaat moet een isolatieplaat met minimaal 20 mm afstand worden geplaatst.

Welke pannen zijn geschikt voor de glaskeramische kookplaat?

Gebruik pannen met een vlakke, dikke bodem die de kookzone volledig bedekt. De bodem moet schoon en droog zijn. Vermijd pannen die eerder op een gasfornuis zijn gebruikt.

Hoe reinig ik de kookplaat correct?

Veeg het oppervlak af met een vochtige spons en mild afwasmiddel. Verwijder hardnekkig vuil met een schraper. Gebruik geen schuurmiddelen, staalwol of stoomreinigers.

Wat betekent de restwarmte-indicator?

De restwarmte-indicator brandt wanneer de kookzone nog heet is (boven 60 °C). Ook na het uitschakelen bestaat verbrandingsgevaar – niet aanraken.

Kan ik de kookplaat omschakelen naar vloeibaar gas?

Ja, de spuiten moeten worden vervangen door die geschikt zijn voor vloeibaar gas (zie tabel 1). De minimale afstelling moet worden aangepast. Dit mag alleen door geautoriseerd vakpersoneel worden uitgevoerd.

De vlam dooft na het loslaten van de knop – wat te doen?

Druk de knop langer (2-3 seconden) stevig in. Controleer of de veiligheidsinrichting is geactiveerd en de gasopeningen schoon zijn. Neem bij herhaald probleem contact op met de klantenservice.

Welke ventilatie is vereist voor het gebruik?

De ruimte heeft een ventilatieopening van minimaal 100 cm² naar buiten en een afzuigsysteem voor verbrandingsgassen (bijv. afzuigkap). Bij vloeibaar gas zijn vloernabije openingen nodig.

Waar vind ik het model- en serienummer?

De informatie staat op het typeplaatje aan de onderkant van de kookplaat of op de verpakking. Deze is nodig voor de klantenservice.

GEBRUIKSAANWIJZING PH 730 RT Ariston Thermo

Elektrische aansluiting

Gasaansluiting

Typepiaatje

Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparaat' 8

Algemeen aanzicht

Starten en gebruik' 9-11

Praktisch advies voor het gebruik van de branders

Praktisch advies voor het gebruik van de Keramiek

kookvlak

voorzorgsmaatregelen en advies' 12

Algemene veiligheidsmaatregelen

Afvalverwijdering

PH 760 RF

PH 760 RF GH

PZ 760 RF

PH 760 F

PH 750 RT GH

PH 750

PH 750 T

PH 741 RQO GH

PH 730 RT

PH 720 RT

Onderhoud en verzorging' 13

De elektrische stroom afsluiten

Schoonmaken van het apparaat

Onderhoud gaskranen

Storingen en oplossingen' 14

ARISTON

NL

BE

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft verkoopt of wanneer u verhuist dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie' gebruik en veiligheid'

De apparaten zijn gebruiksklaar gemaakt in de fabriek voor de functies (Zie typeplaatje en plaatje van de gas instelling van het apparaat):

• Natuurlijk gas Categorie II2E+3+ voor Belgie;
• Natuurlijk gas Categorie 12L voor Nederland Het is dus niet nodig verdere regelingen uit te voeren

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzamejing ( zie Voorzorgsmaatregelen en advjes)
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.
! dit apparaat mag alleen geinstalleerd worden en funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen: • NBN D51-003 e NBN D51-001 (voor België); • NEN-1078 (voor Nederland) De volgende eisen moeten in acht genomen worden
- Het vertrek moet voor de verbrandingsrook over een afvoersysteem naar buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat wordt aangezet.

In het gevaal van een schoorsteen of vertakte rookleiding (gereserveerd voor fomuizen)

Rechtstreeks naar buiten

- Het vertrek moet een luchttoevoersysteem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2 m ^3 /h zijn per kW genstalleerd vermogen:

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een bujs met een doorsnede van minstens 100 cm ^2 en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis' zoals boven beschreven' met buiten zijn verbonden en die geen gemeenschappelijke delen zijn

van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers:

- (voor België) De gassen van vloeibaar gemaakte gasmengseis (LPG) zijn zwaarder dan lucht en blijven laag hangen. Om deze reden moeten vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus niet worden geinstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders' enz') Het is beter alleen de in gebruik zijnde fles in het vertrek te bewaren' zodanig geplaatst dat hij niet in rechtstreeks contact staat met warmtebronnen (oven' open haard' kachel' enz') die hem tot temperaturen van meer dan 50°C zouden kunnen brengen.

Inbouw

Het gasfornuis en het gemengde fornuis hebben een beschermingsgraad tegen oververhitting van het type X. Het is daardoor mogelijk het apparaat naast meubels te plaatsen die niet hoger zijn dan het keukenblad. Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken' moeten op minstens 600 mm van de rand van de plaat staan.
• Een afzugkap moet worden geinstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzugkap zelf en in ieder geval op een afstand van minstens 650 mm.
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (Zje afbeelding)

Als de kookplaat onder een keukenkastje wordt geplaatst moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden (zie afbeelding)

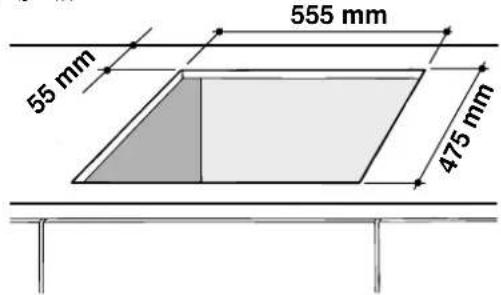

- De opening van het meubel moet de afmetingen hebben die in de afbeelding zijn aangegeven. De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik' voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken:

- Als de kookplaat niet boven een inbouwoven wordt geinstalleerd' moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst

Schema voor de bevestiging van de haken

Stand haak voor Stand haak voor keukenblad H=20mm keukenblad H=30mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"

ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

! Het is alleen mogelijk de kookplaat boven inbouwovens te installeren als deze zijn voorzijen van afkoelingsventilatie

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisseistroom' spanning en frequentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat)' De aarding van de kabel wordt aangegeven door de kleuren geelgroen. Als het fornuis wordt geinstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd' zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje: Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm' aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen' zoals aangegeven op het typepiaatie;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat niet zo is' dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn

! De kabel mag niet worden gebogen of samengedrukt

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service)

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd:

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen' en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor België) gaat u te werk zoals beschreven in de paragraaf "Aanpassing aan verschillende types gas". Om het apparaat aan de gasbuizen aan te sluiten (112E+3+ voor België en 12L voor Nederland)' dient men eerst de verbinder te monteren"R" (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston) Tevens dient men zijn pakking op de verbinder "G"' die er uit ziet als een "L" ' van de voedings-struktuur te monteren'. De verbinder is gedraad: rond mannelijk 1/2 gas

De aansluiting voert men uit met behulp van:

- een onbuigbare buis (voor Belgie volgens de normen NBN D51\~003)

- of met een flexibile bujs van roestvrij staal die in de muur zit en voortzet met bedradingsverbinder. Daarbij dient het apparaat uitgerust te zijn van een gaskraantje (voor Belgie A'G'B') die gemakkelijk draaibaar dient te zijn. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanjig worden uitgevoerd dat het apparaat niet beweegt. Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig' richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebroken wand voorzien van aanhechtingen met schroefdraad

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout. De in werking stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de flexibele metalen buis niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

! Nadat het installeren heeft plaats gevonden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vjam'

Aanpassen aan de verschillende soorten gas (voor België)

voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking)' moeten de straalpijpjes van de branders op de volgende wijze worden vervangen:

1' verwijder de roosters van de kookplaat en schuif de branders uit hun plaats'
2' schroef de straalpijpjes los met een steeksleutel van 7mm en vervang ze met de straalpijpjes geschikt voor het nieuwe type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen")
3' zet de onderdeien weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren:
4' aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat overeenkomt met het nieuwe gas dat u gaat gebruiken' verkrijgbaar bij onze Technische Service Centers.
- Regelen primaire lucht van de straalpijpjes (voor België)

De branders hebben geen regeling van de primaire lucht nodig.

- Het regelen van de minimumstand (voor België)

1' Zet het kraantje op de minimumstand;

2' verwijder de knop en draai aan het regelschroefje in of naast de spil van het kraantje totdat u een kleine' regelmatige vlam bereikt

3' Controleer of de brander aanblijft als u de knop snel van hoog naar laag draait
4' Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systeem niet werkt als de branders op de minimum stand staan' moet u het minimum verhogen door aan de stelschroef te draaien.
5' Als de regeling voltooid is moet u de zegels op de bypass schroefjes weer op hun plaats brengen met zegellak of dergelijk materiaal.

! Bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd'

! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling vervangen met het etiket dat correspondeert met het nieuwe gas' verkrijgbaar bij onze Technische Service Centers

! Als de gasdruk van het gebruikte gas verschillend (of variabel) is dan hetgeen is voorzien' moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijke normen.

TYPEPLAATJE
Elektrische aansluitingen	spanning 220~240V~ 50/60Hz (Zie typeplaatje)maximum vermogen 2000W
	Dit apparaat voldoet aan de volgende EU Richtlijnen:73/23/EEG van 19/02/73(Laagspanning) endaaropvolgende wijzigingen -89/336/EEG van 03/05/89(ElektromagnetischeCompatibiliteit) endaaropvolgende wijzigingen -93/68/EEG van 22/07/93 endaaropvolgende wijzigingenEEG/90/336 van 29/06/90 (Gas)en successjevelijke modificaties:2002/96/EC

Kenmerken van de branders en de straalpijpjes

Table 1 (Voor Belgie)				Vloeibaar gas Natuurlijk				gas
Gaspit Doorsnee	Thermisch(mm)	vermogen kW (p.c.s.)(mm)	Nomin. Gered. (mm)	By-pass 1/100(mm)	Straal. 1/100ane Propane (mm)	Bereik*(g/h)G20 G25		Straal. 1/100	Bereik*(l/h)
Halp Snel (S)	75	1,90	0,40	30	70	138	136	106	181	218
Hulp (A)	55	1,00	0,40	30	50	73	71	79	95	111
Drievoudige Ring (TC)	130	3,25	1,30	57	91	236	232	133	309	360
Half Vispan (SP)	—	1,50	0,70	41	60	109	107	88	143	166
Dubbelevlamkroon(binnenste DCDR)	30	0,90	0,40	30	44	65	64	70	86	100
Dubbelevlamkroon(buitenste DCDR)2 straalpijpjes	130	4,10	1,30	57	70	298	293	114	390	454
Spanningvanvoeding	Nominale (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201525	251530

Tabel 1 (Voor Nederland)

Tabel 1 (Voor Nederland)				Natuurlijk gas
Gaspit	Doorsnee (mm)	Thermisch vermogen kW (p.c.s. *)		Straal. 1/100 (mm)	Bereik* (l/h)
		Nominale	Gered.		G 25
Half Snel (S)	75	1,90	0,40	106	218
Hulp (A)	55	1,00	0,40	79	111
Drievoudige Ring (TC)	130	3,25	1,30	133	360
Half Vispan (SP)	—	1,50	0,70	88	166
Dubbele vlamkroon (binnenste DCDR)	30	0,90	0,40	70	86
Dubbele vlamkroon (buitenste DCDR) 2 straalpijpjes	130	4,10	1,30	114	390
Spanning van voeding	Nominale (mbar) Minimum (mbar) Maximum (mbar)				25 20 30

* A 15°C et 1013 mbar-gaz sec

Propane P'C'S' = 50'37 MJ/kg

Butane P'C'S' = 49'47 MJ/kg

Naturele G20 P'C'S = 37'78 MJ/m³

Naturele G25 P'C'S' = 32'49 MJ/m³

! De kookplaat kan worden geïnstalleerd boven een ingebouwde oven op voorwaarde dat deze voorzien is van afkoelingsventijatie.

NL

BE

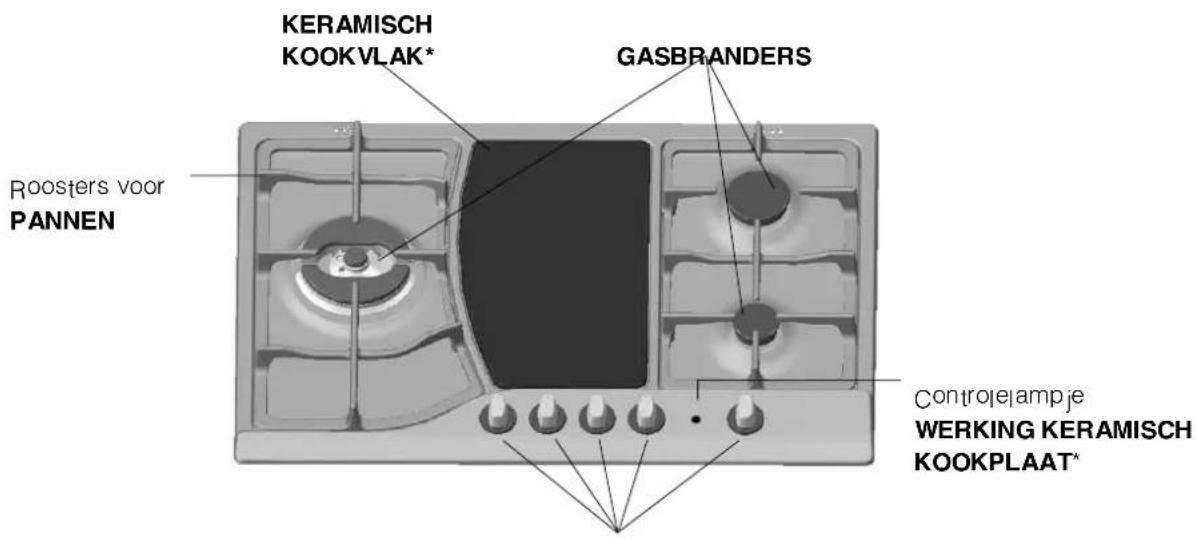

Algemeen aanzicht

Knoppen voor het regelen van de GASBRANDERS en de KERAMISCH KOOKPLAAT*

VEILIGHEIDSMECHANISME\*

Bougie voor ontsteking van de GASBRANDERS*

• Controjelampje WERKING KERAMISCH KOOKPLAAT*: gaat aan als de knop niet op de stand 'uit' staat
• GASBRANDERS hebben verschillende afmetingen en vermogen: Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken:

• Knoppen van de GASBRANDERS en van de KERAMISCH KOOKPLAAT* voor het regelen van de viam of van het vermogen:

• Bougie voor het ontsteken van de GASBRANDERS*: zorgt voor een automatische ontsteking van de gekozen brander.

• VEILIGHEIDSMECHANISME* zorgt ervoor dat de gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat

* Slechts op enkele modellen aanwezig

! Op iedere knop staat aangegeven waar de gasbrander of de elektrische plaat* zich precies bevindt

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

• U it
Maximum
Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden' de knop stevig in te drukken en tegen de klok in te draaien tot u het maximum vermogen heeft bereikt'

In de uitvoeringen die zijn voorzijen van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt houden totdat het element dat automatisch de viam ontstoken houdt' warm wordt

Druk de knop in en draai hem tegelijkertijd tegen de klok in: vonken steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zodat het veiligheidssysteem geactiveerd kan worden.

! Mocht een gasbrander per ongeluk uitgaan' draai dan de knop uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool “•”)

De brander met "onafhankelijke dubbele vlamkronen"\*

Deze brander bestaat uit twee vlamkronen die samen of onafhankelijk kunnen functioneren. Tegelijk gebruikt op maximum geeft verhoogde warmte en dus kortere kooktijden vergeleken met de traditionele branders. Ook verdeien de dubbele vlamkronen de warmte onder de pannen gelijkmatiger vooral als ze allebei op minimum worden gebruikt U kunt dus ook pannen van verschillende grootte gebruiken met de kleinere pannen op alleen de binnenste vlamkroon ledere vlamkroon van de brander met "onafhankelijke

dubbele vlamkronen" heeft zijn eigen bedieningsknop: de knop met het symbool bedient de buitenste vlamkroon;

de knop met het symbool bedient de binnenste vjamkroon;

voor het aansteken van de gewenste vlamkroon drukt u de betreffende knop in en draait u hem tot aan maximum. De brander is voorzien van elektronische ontsteking die automatisch werkt zodra u de knop indrukt.

Aangezien de brander is voorzien van het veiligheidssysteem moet u de knop ongeveer 2-3 seconden ingedrukt houden totdat het veiligheidssysteem warmt wordt en automatisch de vjam aan houdt

De bedieningsknop werkt als volgt:

Maximum
Minimum

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool “•”)

Keramjek kookvlak\*

Deze kookzone is voorzien van stralingselementen met dubbele diameter onder het glas. Het is mogelijk alleen het ronde gedeelte "A" in te schakelen of om een grotere kookzone te krijgen' beide gedeelten "A" ene "B". Voor het inschakelen van de ronde zone "A" draait u de knop met de klok mee en zet hem op één van de 12 posities. Voor het inschakelen van ook de zone "B" zet u de knop op de positie 12 en dan nog een stapje verder tot aan de positie . ' vervolgens draait u de knop tegen de klok in tot op het gewenste warmteniveau' gekozen uit de 12 posities.

De tekening geeft de warmtezone aan' die rood wordt als hij is ingeschakeld'

A' ronde kookzone;
B' uitgebreide kookzone;
C'controlelampje overgebleven warmte: dit geeft aan dat de kookzone warmer is dan 60°C ook nadat hij is uitgeschakeld

Het controlelampje gaat aan bij iedere positie van de knop behalve de "uit"-positie

* Slechts op enkele modellen aanwezig

Praktisch advies voor het gebruik van de branders

voor een optimaal rendement dient u het volgende te onthouden:

• gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen:
• gebruik alleen pannen met een platte bodem en met een deksel erop:
• draai de knop op het minimum zodra het kookpunt is bereikt

Brander ø Diameter pan (cm)
Half snel (S) 16 - 20
Hulpvlam (A) 10 - 14
Half vispan (SP) 16 - 20
Drievoudige ring (TC) 24 - 26
Dubbele vlamkroon(binnenste DCDR )	10 - 14
Dubbele vlamkroon(buitenste DCDR)	26 - 28

! Bij de modellen die voorzien zijn van een reductieroostertje moet dit alleen gebruikt worden voor de Dubbeje Vlammen brander (DCDR intern) als u een pan gebruikt die een doorsnede heeft van minder dan 12 cm.

voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

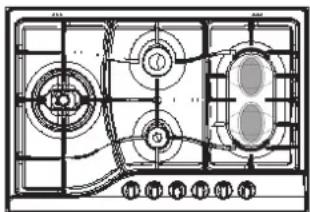

Practische raadgevingen voor het gebruik van de "Half vispan"

De aanwezigheid van de tweevalen "Half Vispan" branders' die 90° draaibaar zijn maakt het kookvlak nog flexibeler in het gebruik.

Voor het 90° draaien van de "Half Vispan" branders gaat u als volgt te werk:

• Let op dat de branders koud zijn
• verwijder de branders van hun plaats
• Plaats ze opnieuw in de gewenste positie
• Let op dat de branders op de juiste wijze op hun plaats zitten.

vooral de twee branders kunnen samen worden gebruikt of apart met pannen van verschillende vormen en afmetingen:

• Dubbele brander als "Vispan" voor ovalen pannen (afb' A)
• Dubbele brander voor biefstukgrill of rechthoekige of vierkante pannen minimum 28x28 (afb'B)
• Enkele brander voor middelgrote pannen (diameter 16'-20 cm) (afb'C)
• Gebruik NOOIT de dubbele brander in de combinatie zoals aangegeven in afbeelding D

* Slechts op enkele modellen aanwezig

Practische raadgevingen voor het gebruik van de keramische

Pos	Stralingsplaat
0	Uit
1	Boter, chocolade smelten
2	Opwarmen vloeistoffen
3
4	Vla en sausen
5
6	Aan de kook brengen
7
8	Braadstukken
9
10	Groot stoofvlees
11
12	Bakken
	Inschakeling van beide kookzones

Onthoud het volgende voor het beste rendement:

- Op het keramische kookvlak kunt u alle soorten pannen gebruiken. Het belangrijkste is dat de bodem perfect plat is: pannen met een dikke bodem verdeien de warmte het beste.

- Gebruik pannen die de kookzone geheel bedekken, zodat u alle beschikbare hitte gebruikt

- Let erop dat de bodem van de pan schoon en droog is voor goed contact en een lange levensduur van het kookviak en van de pannen zelf

- Gebruik geen pannen die op een gasfornuis zijn gebruikt. De hitte van de branders kan de bodem vervormd hebben en zo krijgt u niet het gewenste resultaat op het keramische kookvlak.

! De lijm die gebruikt is voor het verzegelen van het glas kan vetsporen nalaten. Verwijder deze voor het gebruik van het apparaat met een niet-schurend schoonmaakmiddel. Gedurende de eerste uren van gebruik kan zich een rubberachtige geur ontwikkelen, die snel verdwijnt

* Slechts op enkele modellen aanwezig

Voorzorgsmaatregelen en advies

NL

BE

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften: Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

- Dit is een inbouwapparaat van klasse 3'

- Gasfornuizen hebben voor een goede werking behoefte aan een regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf "plaatsing"

- Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.

- Dit apparaat is vervaardigd voor nietprofessioneel gebruik binnenshuis'

- Het apparaat dient niet buitenshuis te worden geplaatst' ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.

- Raak het apparaat niet blootsvoets aan of met natte handen of voeten:

- Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding.

- Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme deien van de kookplaat terechtkomen.

- Laat de ventilatieopeningen en warmteafvoer vrij

- Controleer altijd dat de knoppen in de stand "●"/ "O" staan als de oven niet wordt gebruikt

- Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.

- Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit

• Als de oven defect is mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (Zie Service).
• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot
• Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders nog warm zijn.
• Gebruik geen instabiele of vervormde pannen:

Afvalverwijdering

• verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen' zodat het verpakkingsmateriaal hergebruikt kan worden'
• De Europese Richtlijn 2002/96/EC over vernietiging van Electrische en Electronische Apparatuur (WEEE)' vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting' dat wanneer u het apparaat vernietigt het apparaat apart moet worden ingezameld. Consumenten mogen hun apparaat naar publieke afvalstortplaatsen brengen of als de nationale wetgeving dit toestaat naar de handelaar brengen als er een soortgelijk nieuw product wordt gekocht. Alle fabrikanten van grote huishoudelijke apparaten zijn aktief bezig met het creëren van systemen om het inzameijen en de verwijdering van oude producten te regelen.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat

Schoonmaken van het apparaat

! vermijd het gebruik van schuurmiddelen of bijtende middelen' zoals vlekkenmiddelen en roestverwijderende producten' schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat

• voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• De vlamverspreiders moeten regelmatig in een warm sopje worden gewassen zodat eventuele etensresten makkelijker kunnen worden verwijderd
• maak het oppervlak van het fornuis schoon voordat u gaat koken; gebruik een vochtige doek voor het verwijderen van stof en gemorst eten. Het oppervlak moet regelmatig worden schoongemaakt

met een sop' geen schuurmiddelen' Af en toe zal het noodzakelijk zijn speciale producten voor keramiek te gebruiken' verwijder eerst alle etensresten en vetspetters met een schrapertje' b'v CERA ^® (niet

bijgeleverd) Maak het kookvlak schoon als het nog lauw is (zoals die van de Solutions lijn' verkrijgbaar bij alle Service Centers van Merloni Elettrodomestici huishoudapparatuur) en gebruik keukenpapier met

een hiervoor geschikt schoonmaakmidde' Wrijf met een vochtige doek en droog' Aluminiumfolie' plastic of synthetisch materiaal' zowel als suiker of suikerhoudende

etenswaren die per ongeluk gesmolten zijn moeten onmiddelijk verwijderd worden met een schrapertje als de zone nog lauw is Speciale schoonmaakmiddelen vormen een doorzichtig beschermend laagje. Dit beschermt ook tegen schade door suikerhoudend voedse! Gebruik in geen geval schuursponzen of schuurmiddelen en ook geen chemisch aggressieve middelen zoals ovenspray of ontvlekkingsmiddelen:

- Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen Spoel en droog het dus na het schoonmaken goed af Droog watervlekken altijd gelijk af

Onderhoud gaskranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is en in het bijzonder of de hoofdgasleiding open staat

De brander gaat niet aan of de vlam is niet gelijkmatig

Heeft u gecontroleerd of:

• De openingen van de vlamverspreiders niet verstopt zijn
• Alle onderdeien van de brander goed in elkaar zitten
• Het niet tocht dichtbij het kookvlak

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme:

Heeft u gecontrojeerd of:

• U de knop goed heeft ingedrukt
- U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme
- De gaten van de vlamverspreiders dichtbij het veiligheidsmechanisme niet verstopt zijn

De brander blijft niet aan als hij op minimum staat

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders niet verstopt zijn
• Het niet tocht dichtbij het kookvlak
• De minimum stand niet goed is ingesteld

De pannen zijn wankel\*

Heeft u gecontrojeerd of:

• De bodem van de pan helemaal plat is
• De pan in het midden van de brander of de kookplaat staat
• De roosters niet zijn verwisseld
• het model oven (Mod')
• het serienummer (S/N)
  Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking

Als ondanks al deze controles het kookvlak niet functioneert en de storing blijft bestaan moet u contact opnemen met de Technische Dienst. Dit dient u door te geven:

! Wend u nooit tot een niet-erkende installateur en weiger altijd het monteren van niet-originele onderdeien

Nederlands' 1 Deutsch' 15

Português' 28

Inhaltsverzeichnis

Installation' 16\~20

Aufstellung

Elektroanschluss
