GEBRUIKSAANWIJZING FZ LA SOMMELIERE

NL Gebruiksaanwijzing

Warning.

Uitsluiting van garantie.

Fouten en schade die direct of indirect worden veroorzaakt door verkeerde bediening, misbruik, onvoldoende onderhoud, onjuiste gebouw, installatie of stroomaansluiting. Brand, ongelukken, bliksem, netspanningsschommelingen of andere elektrische storingen, waaronder doorgeslagen zekeringen of fouten in de netvoeding vallen niet onder de garantie.

Reparaties die worden uitgevoerd door andere dan goedgekeurde servicecentra en fouten en schaden waarvan de producent kan bewijzen dat zij zijn ontstaan om andere redenen dan productie- of materialenfouten vallen niet onder de garantie.

Let erop dat wijzigingen aan de constructie van het toestel of wijzigingen aan componenten die in het toestel worden gebruikt, ertoe zullen leiden dat de garantie en de productaansprakelijkheid vervallen en dat het toestel niet in overeenstemming met de wet te gebruiken is. De op het typeplaatje vermelde goedkeuring zal hierdoor ook ongeldig worden.

Transportschaden die worden ontdekt door de koper, zullen in de eerste instantie moeten worden geregeld tussen de koper en distributeur, d.w.z. dat de distributeur ervoor dient te zorgen dat dergelijke klachten naar tevredenheid van de klant worden opgelost.

Voordat u technische hulp inroept, wordt u verzocht te controleren of u de fout zelf kunt verhelpen. Indien uw verzoek om hulp ongegrond is, d.w.z. dat het toestel niet werkte vanwege een doorgeslagen zekering of een foutieve bediening, zullen de kosten die ontstaan zijn door uw verzoek om technische bijstand aan u in rekening worden gebracht.

Reserveonderdelen

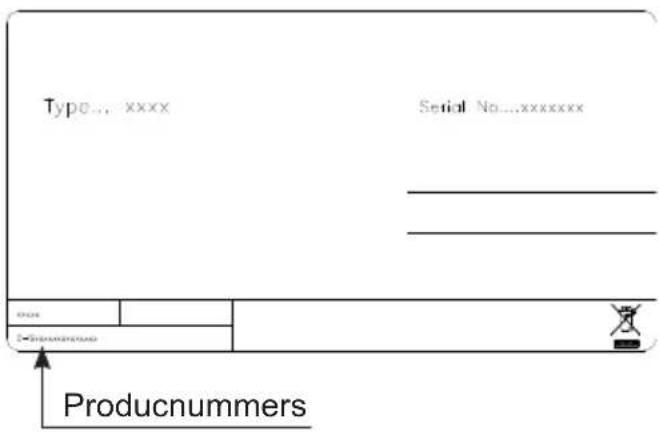

Wanneer u reserveonderdelen bestelt, wordt u verzocht de type-, serie- en produc- nummers van uw toestel te vermelden.

Deze informatie vindt u op het typeplaatje. Het typeplaatje bevat verschillende technische gegevens, waaronder het type- en serienummer.

Indien dit toestel koudemiddel met koolwaterstof bevat, dient u onderstaande richtlijnen door te nemen.

Aangezien het toestel ontvlambaar koude-middel bevat, is het van het allergrootste belang dat de koudemiddelbuizen niet beschadigen.

Norm EN378 stelt dat de ruimte waarin u uw toestel plaatst, een volume heeft van 1 m3 per 8 g koolwaterstof koudemiddel dat in het toestel wordt gebruikt. De reden hiervoor is te voorkomen dat er in de ruimte waar het toestel is geplaatst bij een lekkage in het koelcircuit ontvlambare gas-/lucht-mengsels worden gevormd. De hoeveelheid koudemiddel die in uw toestel aanwezig is, staat aangegeven op het typeplaatje.

WAARSCHUWING: Hou de ventilatieopeningen in de kast van het toestel of in de ingebouwde structuur vrij van obstakels.

WAARSCHUWING: Gebruik geen andere mechanische instrumenten of andere middelen om het ontdooiproces te versnellen dan die door de producent worden aanbevolen.

WAARSCHUWING: Beschadig het koelsysteem niet.

WAARSCHUWING: Gebruik geen elektrische toestellen in de vriesruimte, tenzij het type door de producent wordt aanbevolen.

WAARSCHUWING: Stel het toestel niet aan regen bloot.

WAARSCHUWING: Het is niet de bedoeling dat jonge kinderen of zwakke personen dit toestel gebruiken, ten-zij een verantwoordelijk persoon toezicht houdt en er voor kan zorgen dat ze het toestel veilig kunnen gebruiken. Er moet toezicht gehou-den worden op jonge kinderen zodat zij niet met het toestel spelen.

• Bewaar de sleutels altijd op een afzonderlijke plek en buiten bereik van kinderen.
• Haal de stekker uit het stopcontact of schakel de stroom naar het toestel uit voordat u servicewerkzaamheden uitvoert of het toestel schoonmaakt.
• Als de stroomkabel is beschadigd, moet hij door de producent, haar service-agent of gelijksoortig gekwalificeerde personen vervangen worden om gevaar te voorkomen.
• Belangrijk voor Australië: Een stroomkabel met stekker die beantwoordt aan AS/NZS 3112.
• Rijpvorming op de verdamperwand en het bovengedeelte is een natuurlijk verschijnsel. Het toestel moet dan ook ontdooid worden tijdens de gebruikelijke schoonmaak- of onderhoudsbeurt.
• Let erop dat wijzigingen aan constructie van het toestel ertoe leiden dat elke garantie en productaansprakelijkheid zal vervallen.

CLASS 1 LED PRODUCT

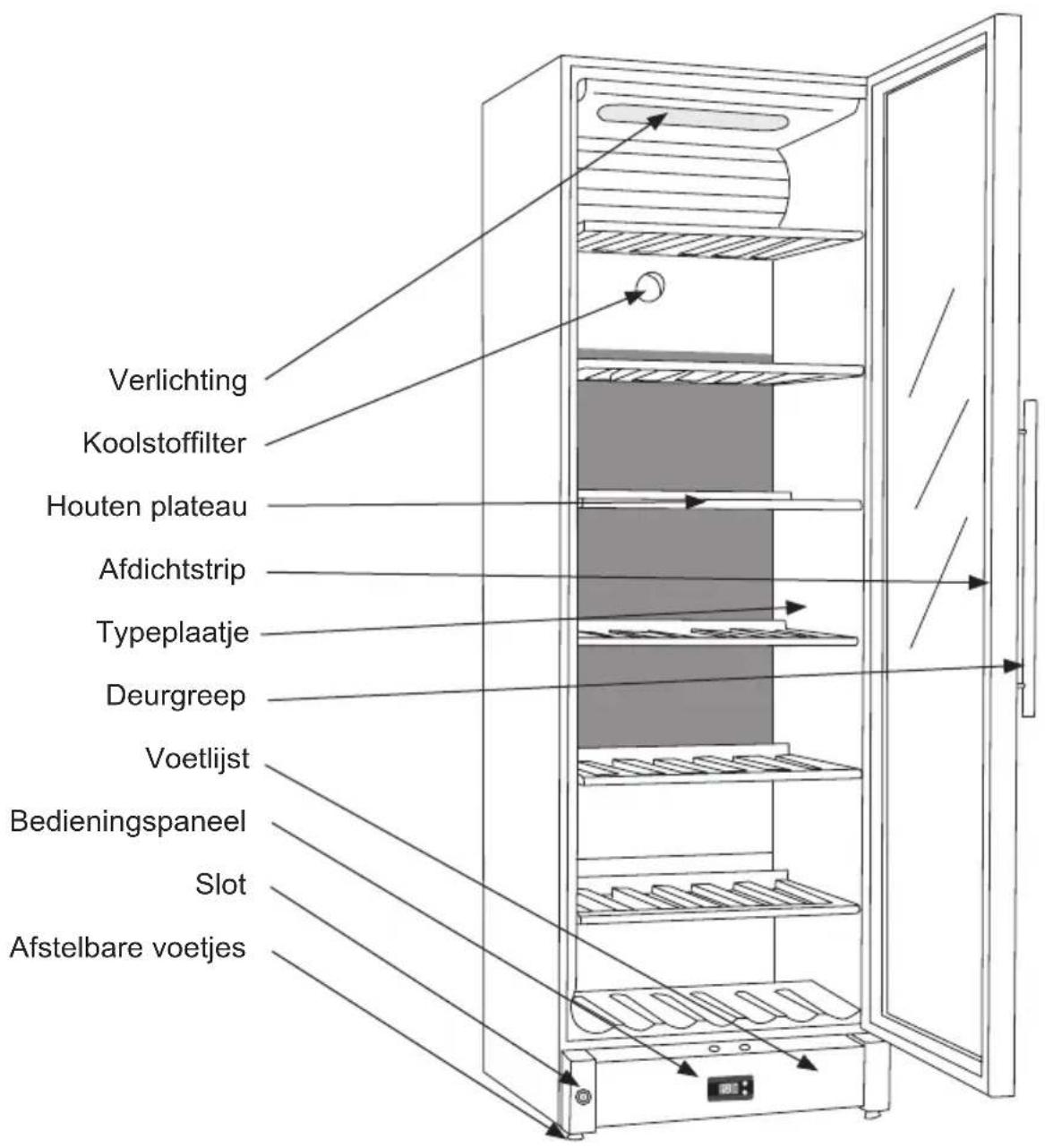

Uw wijnkast leren kennen

Verlichting Koolstofffilter Houten plateau Afdichtstrip Typeplaatje Deurgreep Voetlijst Bedieningspaneel Slot Afstelbare voetjes

fig.1

Inhoud.

Waarschuwing. 2

Uw wijnkast leren kennen. 3

Voordat u begint. 4

Installatie en ingebruikneming ....4

Bediening en functie ....8

Ontdooien, reinigen en onderhouden ...10

Fouten opsporen 11

Reclamatie, reservedelen en service ...12

Verschroten 13

Voordat u begint.

Controleer bij de ontvangst dat de kast niet beschadigd is. Transportbeschadigingen moeten aan de handelaar gemeld worden voordat de koelkast in gebruik genomen wordt.

Verwijder de verpakking. Maak de kast van binnen met een sopje van lauw water en een zacht afwasmiddel schoon. Met schoon water nawassen en grondig afdrogen (zie onder reiniging). Gebruik een zachte doek.

Als de kast tijdens het transport of de opslag in een koude omgeving gestaan heeft (kouder dan +5°C), moet de kast minstens een uur voor in gebruikneming rechtop staan.

Installatie en ingebruikneming.

Plaatsing.

De kast mag om veiligheidsredenen niet buiten geplaatst worden.

Zet de kast op een egale onderlaag in een droge en goed geventileerde ruimte (max. 75% relatieve luchtvochtigheid). Plaats de kast niet dicht bij verwarmingsbronnen als fornuizen of radiatoren, en vermijd dat hij in direct zonlicht of de warmte van een andere verwarmingsbron staat.

Omgevingstemperatuur.

De temperatuurklasse staat op het typeplaatje (blz. 3 en 12). Hiermee wordt aangegeven onder welke omgevingstemperatuur de koelkast optimaal werkt. De wijnkasten met winterstand werken echter met een omgevingstemperatuurtot minimaal 5° C.

Climate class	Optimum room temperature
SN +10 °C tot +32 °C
N +16 °C tot +32 °C
ST +18 °C tot +38 °C
T +18 °C tot +43 °C

Installatie.

De onderlaag waarop de kast geplaatst wordt, moet waterpas zijn. Gebruik geen frame of dergelijke.

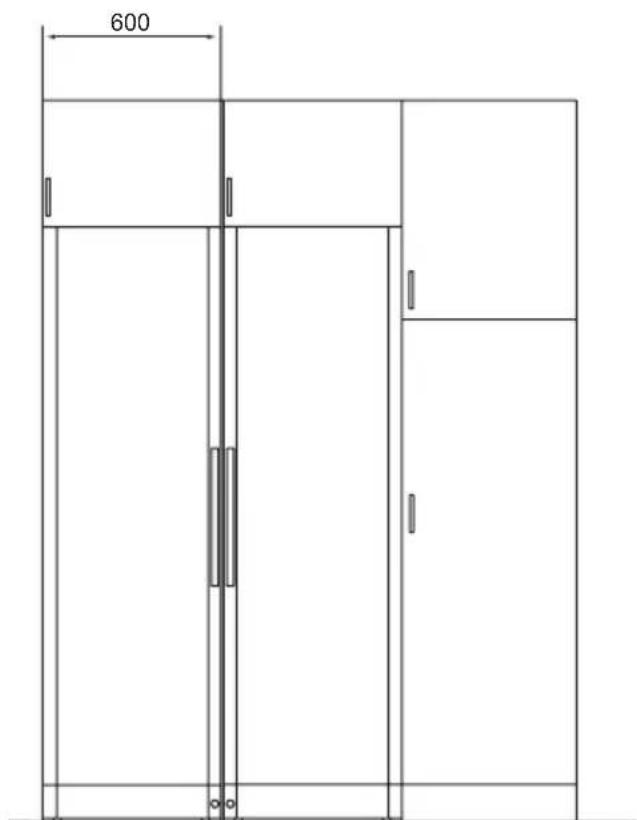

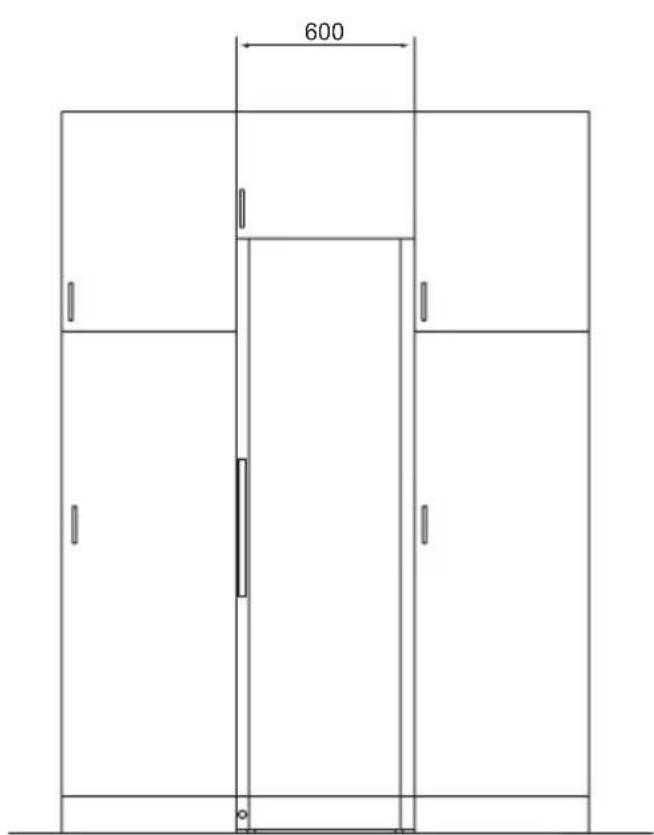

De kast is vrij tegen de wand aan te plaatsen, in een keukenelement aan te brengen of naast andere kasten te plaatsen (fig. 2-3).

600

fig. 2

600

fig. 3

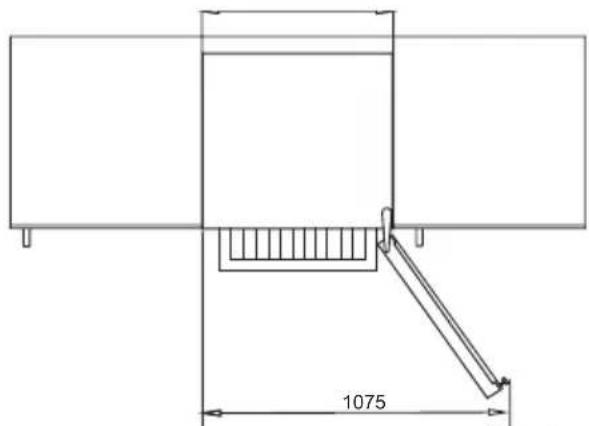

Bovenaanzicht.

Zorg dat er voldoende ruimte is om de deur te openen en de schappen uit te trekken als de kast naast een wand geplaatst wordt (fig. 4).

1075

fig. 4

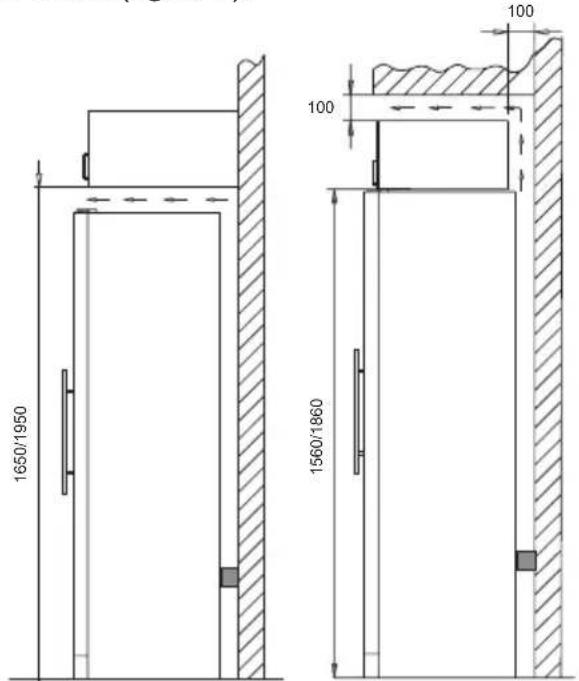

Ventilatie

Het is belangrijk dat de kast voldoende ventilatie heeft en dat er boven, onder en rondom de kast een vrije luchtcirculatie is. De afbeeldingen hieronder laten zien hoe de vereiste circulatie rondom de kast bereikt wordt (fig. 5-6).

1650/1950 100 100 1560/1860

fig. 5 fig. 6

De afstandsstukken op de achterzijde van de kast zorgen voor de vereiste luchtcirculatie. Monteer de twee afdekkingen die bij de kast geleverd zijn (zie fig. 7.) (Twee verschillende modellen)

Opzetten.

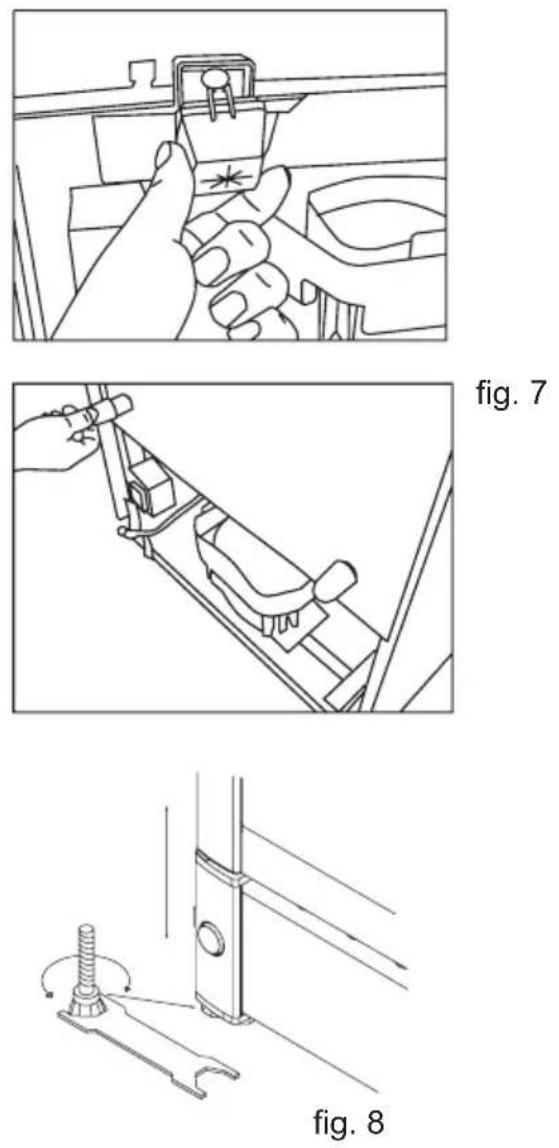

Het is belangrijk dat de kast recht staat. U kunt de kast afstellen door de verstelbare poten aan de voorzijde op of neer te draaien (zie fig 8).

Controleer met een waterpas dat de kast zijdelings recht staat.

Dit toestel beantwoordt aan de toepasse- lijke EU richtlijnen, waaronder de laagspan- ningsrichtlijn 2006/95/EEG en de EMC- richtlijn 2004/108/EG.

Op het typeplaatje staat een aantal technische gegevens en het type- en serienummer.

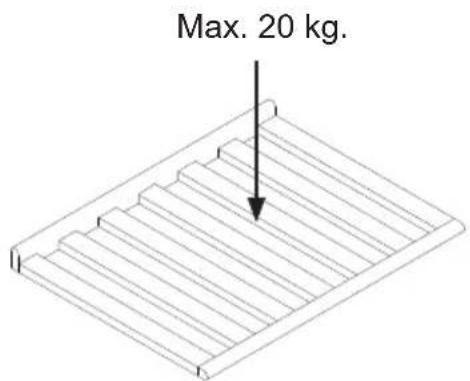

Max. 20 kg.

Links- of rechtsdraaiend te monteren.

De deuren kunnen als volgt van rechts- naar linksdraaiend gemonteerd worden:

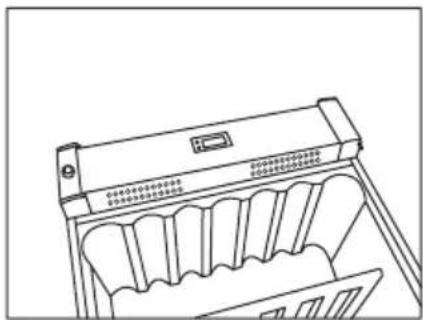

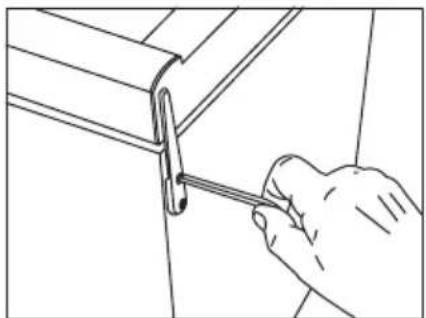

1. Leg de kast neer en maak het bovenste scharnier los.

1. Demonteer het bovenste scharnier.

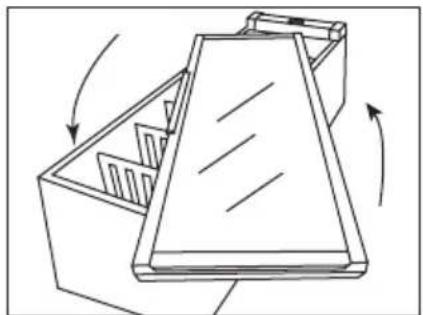

1. Keer de glazen deur ondersteboven (verplaats de handgreep op FZ 295 W, dat aan de binnenzijde onder de afdichtstrip los te maken is).

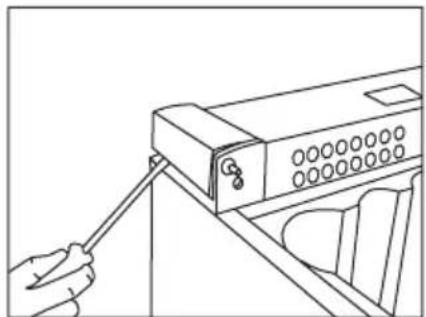

1. Demonteer de afdekkingen aan de voetstukzijden voorzichtig met een platte schroevendraaier.

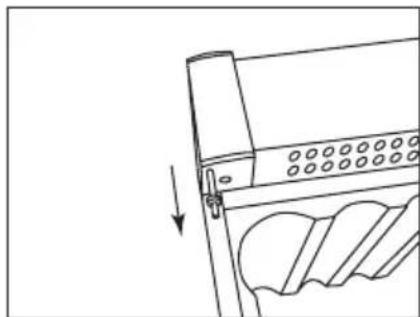

1. Trek de scharniertap omhoog... ... en monteer hem in de tegengestelde zijde.

1. Schroef de borgpen vrij met een platte schroevendraaier.

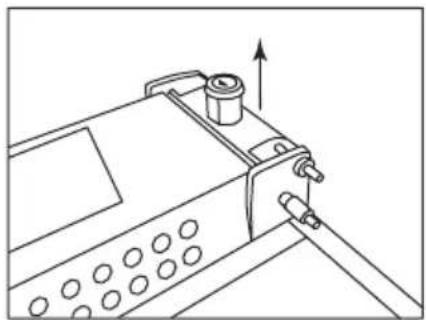

1. Trek de borgpen, nadat deze samen met de borgcilinder is losgeschroefd, omhoog en demonteer hem aan de tegengestelde zijde.

1. Klik de afdekkingen aan de voetstukzijden op de tegengestelde zijde.

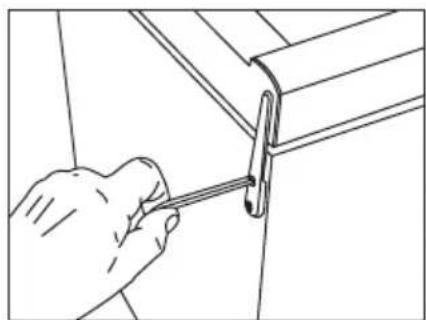

1. Monteer de deur over de bodempen, monteer het topscharnier en schroef deze goed vast.

2. Controleer nadat de scharnieren verplaatst zijn, of de afdichtstrip overal dicht afsluit. Als dit niet het geval is, kunt u de afdichtstrip met een haardroger heel voorzichtig over de hele lengte verwarmen, en daarna de strip iets naar buiten helpen zodat hij weer dicht afsluit. Pas op dat de afdichtstrip niet te warm wordt en smelt!

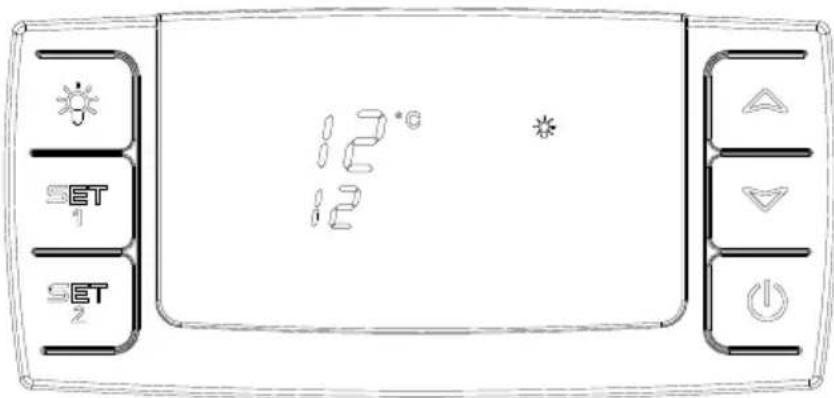

Bediening en functie.

De elektronische regeling zorgt ervoor dat de ingestelde temperaturen boven- en onderin de kast op peil worden gehouden. Dit wordt bereikt door een geavanceerde regeling van het koelsysteem, het verwarmingselement en de ventilator. Bij eventuele stroomstoringen zal de ingestelde temperatuur worden opgeslagen.

De elektronische regeling bezit de volgende functies

• On/off schakelaar
• Lichtschakelaar*
  • Temperatuurinstelling
  • Temperatuuraanduiding
  • Automatisch ontdooien
• Alarm bij te hoge en te lage temperaturen

* Het licht kan of constant branden of alleen als de deur wordt geopend.

Temperatuuraanduiding

Het display toont de actuele temperatuur. Het bovenste getal in het display geeft de

temperatuur bovenin de kast aan en het onderste getal de temperatuur onderin de kast. De temperatuurindicator is van een ingebouwd filter voorzien dat de actuele temperatuur in de flessen simuleert. Daarom reageert de indicator niet op kortstondige schommelingen van de luchttemperatuur.

Temperatuurinstelling.

De thermostaat is van een kinderbeveiliging voorzien. Deze beveiliging wordt geactiveerd door gelijktijdig op de "omhoog en omlaag" knoppen te drukken. Na ca. 3 seconden knippert "Pof" in het display. Daarna verschijnen de actuele temperaturen weer. De ingestelde temperaturen worden ook getoond door respectievelijk op SET1 en SET2 te drukken.

De kinderbeveiliging wordt gedeactiveerd door gelijktijdig op de "omhoog en omlaag" knoppen te drukken. Na ca. 3 seconden knippert "Pon" in het display, en de temperatuur kan worden ingesteld.

Temperatuurinstelling bovenin de kast.

Druk op SET1. Hierna is de temperatuur bovenin de kast hoger of lager in te stellen

met de "omhoog en omlaag" knoppen. De temperatuur is instelbaar van 8 tot 22°C. De temperatuur kan echter niet lager worden werkelijke ingesteld dan het instelpunt van de temperatuursensor onderin de kast.

Temperatuurinstelling onderin de kast.

Druk op SET2. Hierna is de temperatuur onderin de kast hoger of lager in te stellen met de "omhoog en omlaag" knoppen. De temperatuur is instelbaar van 5 tot 22°C. De temperatuur kan echter niet hoger worden werkelijke ingesteld dan het instelpunt van de temperatuursensor bovenin de kast.

Alarmen.

Er is een alarm voor de lage temperatuursensor en één voor de hoge temperatuur. Het alarm bestaat uit een pieptoon en een waarschuwing op het display.

Alarm voor hoge temperatuur: pieptoon + in het display verschijnt beurtelings "Hi" en de actuele temperatuur

Alarm voor lage temperatuur: pieptoon + in het display verschijnt beurtelings "Lo" en de actuele temperatuur

De alarmtemperatuur is afhankelijk van de instellingen. Stand 5 van de onderste alarm is altijd 3 °C. Deze wordt geactiveerd als de temperatuur gedurende 10 minuten onder 3°C heeft gelegen.

De pieptoon is te annuleren door op één van de thermostaatknoppen te drukken. Druk op de on/off knop om het alarm op het display te wissen, eerst om het alarm te annuleren, en daarna om de compressor weer te starten.

Licht

Waneer u de deur van de wijnkast opent, gaat het licht in de kast branden.

Wanneer het licht brandt, verschijnt op het display.

Druk op *om het licht weer uit te zetten.

Permanente verlichting

Indien u uw wijn wilt presenteren, kunt u het licht ook permanent laten branden door twee keer op het lichtsymbool te drukken. Druk op om het licht weer uit te zetten.

Instelling van meerdere zones voor het tempereren om te serveren.

De typische instelling hiervoor is een top-/bodeminstelling van 16/6. Met deze instelling zullen de temperaturen zich naar beneden toe verdelen voor het bewaren van verschillende typen wijn volgens de volgende verdeling van top naar bodem:

• zware rode wijnen +16 tot +19 °C
• rosé en lichte rode wijnen +12 tot +16 °C
• witte wijnen +10 tot +12 °C
• champagne en mousserende wijnen +6 tot +8 °C

Instelling van een zone voor langdurige opslag.

Voor een langdurige opslag van wijnen wordt een top-/bodeminstelling van 12/12 °C aanbevolen.

Met dezelfde instelling in top en bodem zal het koelsysteem voor een gelijkmatige temperatuur in heel de kast zorgen.

De omgevingstemperatuur zal echter langzaam naar binnen dringen via de deur en zijkanten van de kast en voor een klein temperatuurverschil tussen top en bodem zorgen. De kast zal de ingestelde temperatuur onderin regelen waardoor de afwijking bovenin zal plaatsvinden.

Het verschil zal afhankelijk van de omgevingstemperatuur tussen 0–3 °C liggen.

Ontdooien, reinigen en onderhouden.

De koelkast automatisch ontdooien.

De koelkast ontdooit automatisch; het smeltwater loopt door een buis naar het smeltwaterbakje dat bovenop de compressor zit. Het water verdampt door de warmte van de compressor. Het smeltwaterbakje moet zo nu en dan gereinigd worden.

Reinigen.

Schakel de stroom uit op de aan-/uitknop als u de kast van binnen gaat reinigen. U kunt de kast het beste reinigen met een sopje van water en wat afwasmiddel (max. 65 °C). Gebruik geen schurende reinigingsmiddelen. Gebruik een zachte doek. Met schoon water nawassen en grondig afdrogen. De dooiwaterafvoer waarin het condenswater van de verdamper terechtkomt, zit onderaan op de achterwand in de kast. Zorg ervoor dat deze schoon is. Druppel een paar keer per jaar desinfecteermiddel, bv. rodalon, in de dooiwaterafvoer. Maak hem met een pijpenwroeter of dergelijke schoon. Gebruik nooit scherpe of puntige voorwerpen.

Maak de afdichtstrip rondom de deur regelmatig schoon om verkleuren te voorkomen en een lange levensduur te waarborgen. Gebruik schoon water. Controleer nadat u de strip schoongemaakt heeft, of de deur nog dicht sluit.

Op de condensator, de compressor en in de compressorruimte is stof het beste met een stofzuiger te verwijderen.

Fouten opsporen.

Fout Mogelijke oor	zaak Verhelpen
De kast doet het niet.	De kast staat uit.	Druk op de aan-/uitknop.
	Stroomstoring; de zekering is doorgeslagen; de stekker zit niet goed in het stopcontact.	Controleer of de stroom is ingeschakeld. De zekering moet aan staan.
Er loopt water onderin de koelkast.	De dooiwaterafvoer is verstopt. Reinig de dooiwaterafvoer en het afvoergat op de achterzijde.
Trillingen of irritant lawaai.	De kast staat scheef.	Zet de kast waterpas.
	De kast leunt tegen andere keukenlementen aan.	Schuif de kast weg van de keukenelementen of kasten die tegen de kast aanleunen.
	Houder of flessen komen met elkaar in aanraking in de kast.	Zorg voor tussenruimte tussen flessen en/of houders.
De compressor werkt onafgebroken.	Hoge ruimtetemperatuur. Zorg voor een goede ventilatie.
De regeling toont P1	De topvoeler is onderbroken of kortgesloten.	Haal de servicemonteur er-bij. Heel de kast werkt op het warmste setpunt totdat de fout verholpen is.
De regeling toont P2	De bodemvoeler is onderbroken of kortgesloten.	Haal de servicemonteur er-bij. Heel de kast werkt op het warmste setpunt totdat de fout verholpen is.

Garantie, reserveonderdelen en service.

Uitsluiting van garantie.

Fouten en schade die direct of indirect worden veroorzaakt door verkeerde bediening, misbruik, onvoldoende onderhoud, onjuiste gebouw, installatie of stroomaansluiting. Brand, ongelukken, bliksem, netspanningsschommelingen of andere elektrische storingen, waaronder doorgeslagen zekeringen of fouten in de netvoeding vallen niet onder de garantie.

Reparaties die worden uitgevoerd door andere dan goedgekeurde servicecentra en fouten en schaden waarvan de producent kan bewijzen dat zij zijn ontstaan om andere redenen dan productie- of materialenfouten vallen niet onder de garantie.

Let erop dat wijzigingen aan de constructie van het toestel of wijzigingen aan componenten die in het toestel worden gebruikt, ertoe zullen leiden dat de garantie en de productaansprakelijkheid vervallen en dat het toestel niet in overeenstemming met de wet te gebruiken is. De op het typeplaatje vermelde goedkeuring zal hierdoor ook ongeldig worden.

Transportschaden die worden ontdekt door de koper, zullen in de eerste instantie moeten worden geregeld tussen de koper en distributeur, d.w.z. dat de distributeur ervoor dient te zorgen dat dergelijke klachten naar tevredenheid van de klant worden opgelost.

Voordat u technische hulp inroept, wordt u verzocht te controleren of u de fout zelf kunt verhelpen. Indien uw verzoek om hulp ongegrond is, d.w.z. dat het toestel niet werkte vanwege een doorgeslagen zekering of een foutieve bediening, zullen de kosten die ontstaan zijn door uw verzoek om technische bijstand aan u in rekening worden gebracht.

Reserveonderdelen

Wanneer u reserveonderdelen bestelt, wordt u verzocht de type-, serie- en produc- nummers van uw toestel te vermelden.

Deze informatie vindt u op het typeplaatje. Het typeplaatje bevat verschillende technische gegevens, waaronder het type- en serienummer.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen.

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaat-selijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juisteverwijderingsmethode is.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

NL Recht tot wijzigingen voorbehouden
