BRUGSANVISNING FZ LA SOMMELIERE

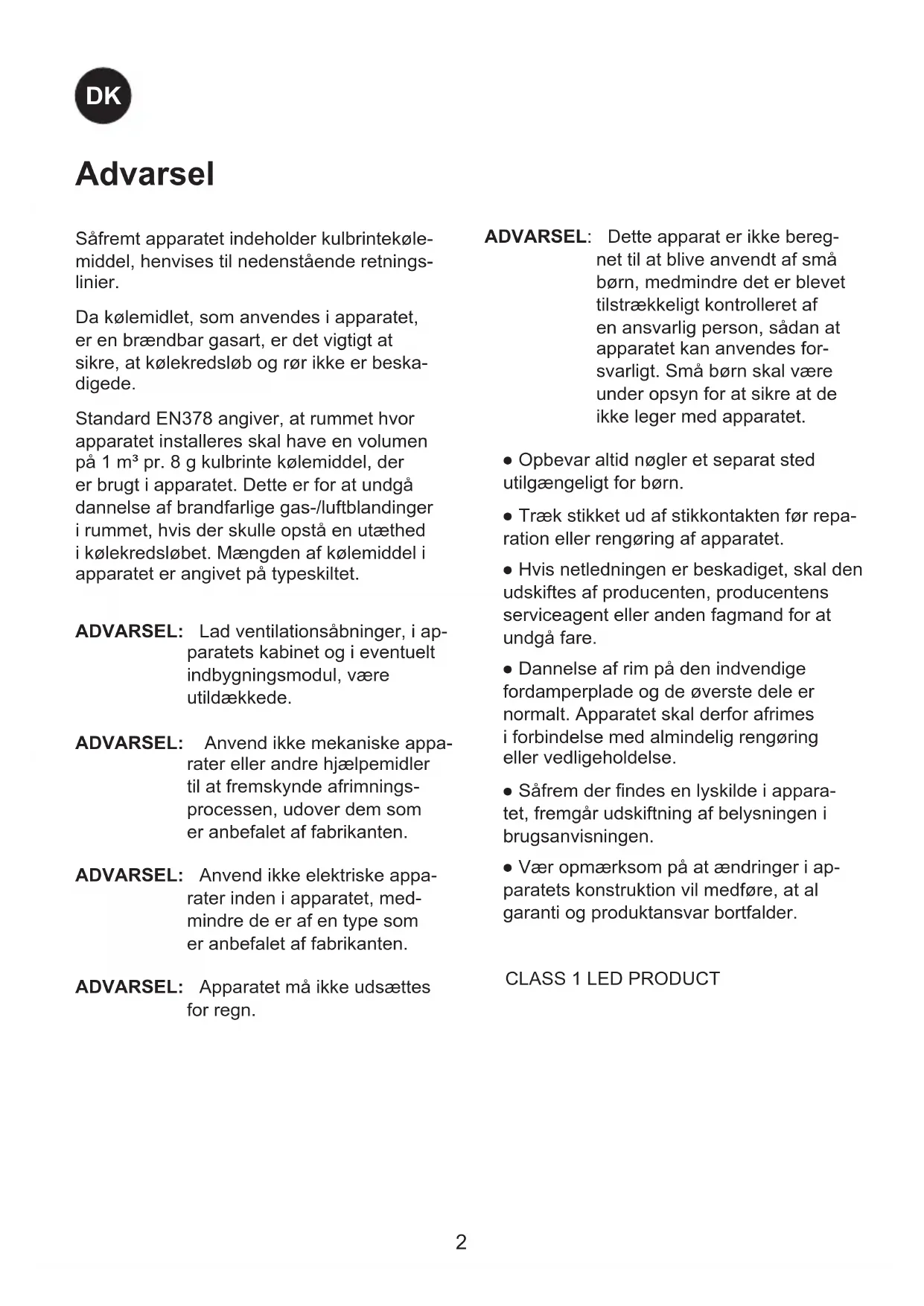

Advarsel Såfremt apparatet indeholder kulbrintekøle- middel, henvises til nedenstående retnings- linier. Da kølemidlet, som anvendes i apparatet, er en brændbar gasart, er det vigtigt at sikre, at kølekredsløb og rør ikke er beska- digede. Standard EN378 angiver, at rummet hvor apparatet installeres skal have en volumen på 1 m³ pr. 8 g kulbrinte kølemiddel, der er brugt i apparatet. Dette er for at undgå dannelse af brandfarlige gas-/luftblandinger i rummet, hvis der skulle opstå en utæthed i kølekredsløbet. Mængden af kølemiddel i apparatet er angivet på typeskiltet. ADVARSEL: Lad ventilationsåbninger, i ap- paratets kabinet og i eventuelt indbygningsmodul, være utildækkede. ADVARSEL: Anvend ikke mekaniske appa- rater eller andre hjælpemidler til at fremskynde afrimnings- processen, udover dem som er anbefalet af fabrikanten. ADVARSEL: Anvend ikke elektriske appa- rater inden i apparatet, med- mindre de er af en type som er anbefalet af fabrikanten. ADVARSEL: Apparatet må ikke udsættes for regn. ADVARSEL: Dette apparat er ikke bereg- net til at blive anvendt af små børn, medmindre det er blevet tilstrækkeligt kontrolleret af en ansvarlig person, sådan at apparatet kan anvendes for- svarligt. Små børn skal være under opsyn for at sikre at de ikke leger med apparatet. ● Opbevar altid nøgler et separat sted utilgængeligt for børn. ● Træk stikket ud af stikkontakten før repa- ration eller rengøring af apparatet. ● Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller anden fagmand for at undgå fare. ● Dannelse af rim på den indvendige fordamperplade og de øverste dele er normalt. Apparatet skal derfor afrimes i forbindelse med almindelig rengøring eller vedligeholdelse. ● Såfrem der ndes en lyskilde i appara- tet, fremgår udskiftning af belysningen i brugsanvisningen. ● Vær opmærksom på at ændringer i ap- paratets konstruktion vil medføre, at al garanti og produktansvar bortfalder.

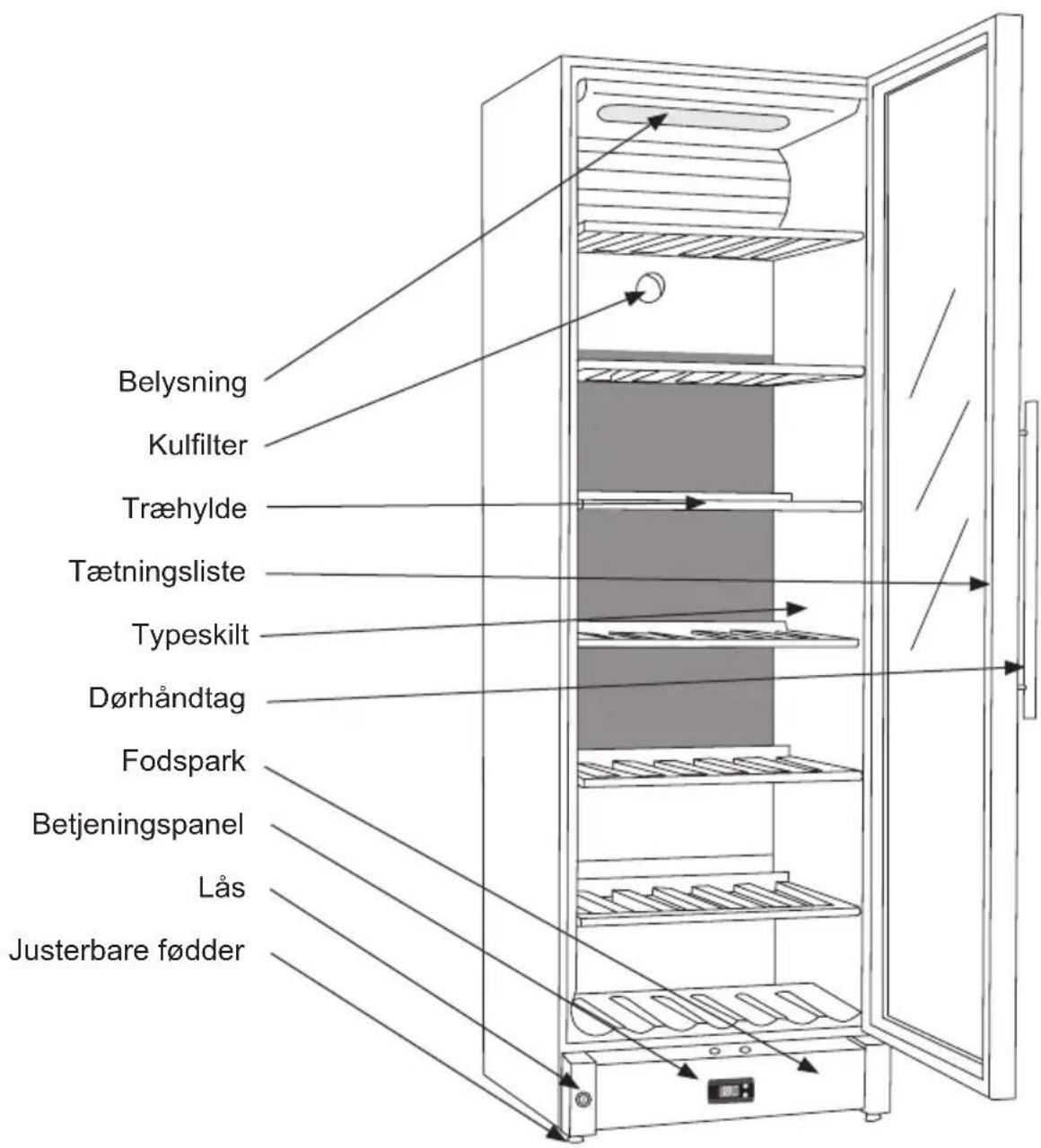

Belysning Kullter Træhylde Tætningsliste Typeskilt Dørhåndtag Fodspark Betjeningspanel Lås Justerbare fødder Lærvinskabetatkende g.14

• Kontroller at skabet ikke er beskadiget ved modtagelsen. Transportskader skal anmel- des til forhandleren inden køleskabet tages i brug. Fjern emballagen. Rengør skabet indven- digt med lunken vand tilsat et mildt opva- skemiddel. Afvask med rent vand og tør grundigt af (se rengøring). Brug en blød klud. Hvis skabet har ligget ned under transport eller det er blevet opbevaret i kolde omgi- velser (koldere end +5 ºC) skal apparatet stå op i minimum en time inden ibrugtag- ning. Advarsel p. 2
• Lær vinskabet at kende p. 3
• Inden brug p. 4
• Ibrugtagning og installation p. 4
• Tekniske data p. 6
• Vendbar dør p. 7
• Betjening og funktion p. 8
• Afrimning rengøring og vedligeholdelse 10 Fejlndingsliste p. 11
• Reklamation, reservedele og service p. 12
• Bortskaffelse Indhold. Indenbrug. Placering. Af sikkerhedsmæssige og driftsmæssige grunde må apparatet ikke placeres uden- dørs. Stil skabet på et plant underlag i et tørt og godt ventileret rum (max. 75% relativ luftfugtighed). Anbring ikke skabet tæt på varmekilder såsom komfur eller radiator og undgå at det udsættes for direkte sollys el- ler varme fra anden varmkilde. p. 13

Omgivendetemperatur. Klimaklassen står på typeskiltet (se side 3 og 12). Den angiver indenfor hvilke omgivende temperaturer kølekabet kører optimalt. Vinskabene med vinterposition fungerer dog ned til 5º C. Klimaklasse Tilladtrumtemperatur SN +10 ºC til +32 ºC N +16 ºC til +32 ºC ST +18 ºC til +38 ºC T +18 ºC til +43 ºC

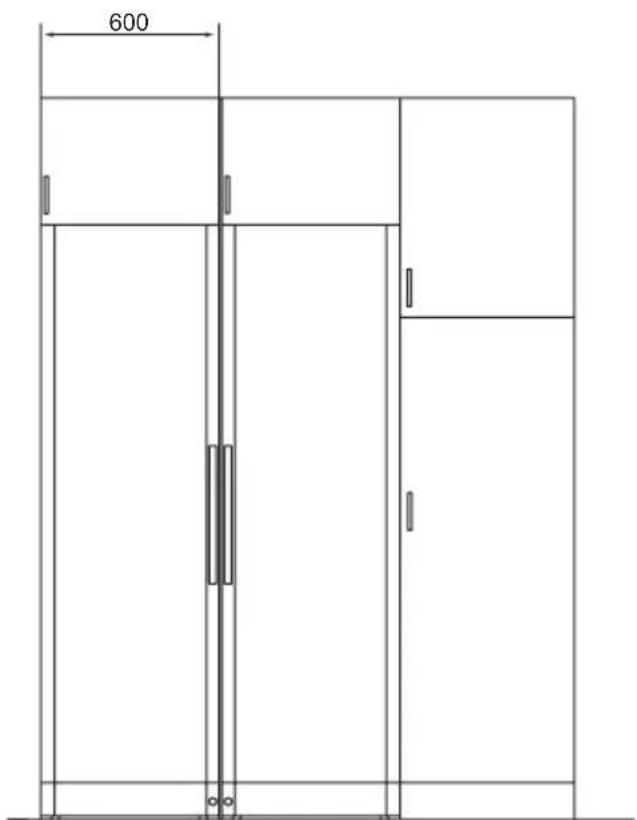

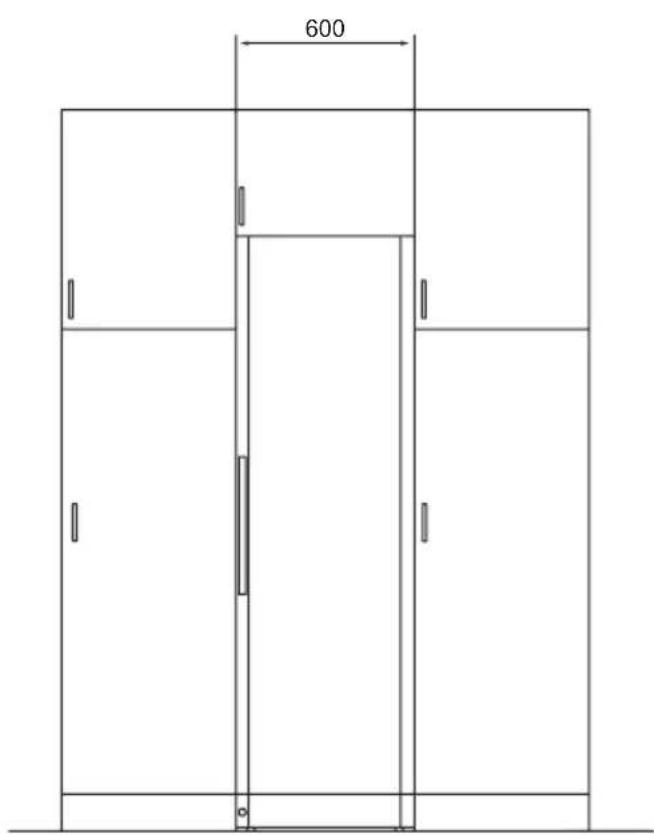

Installation Underlaget hvorpå skabet opstilles skal være plant. Brug ikke en ramme eller lignende. Skabet kan stå frit op ad en væg, bygges ind i et køkkenelement eller stå side om side med andre skabe (g. 2-3). Ibrugtagningog installation.5

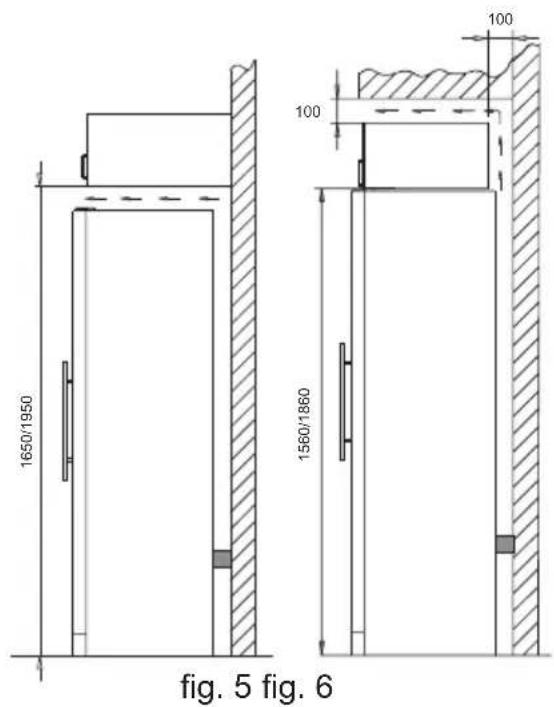

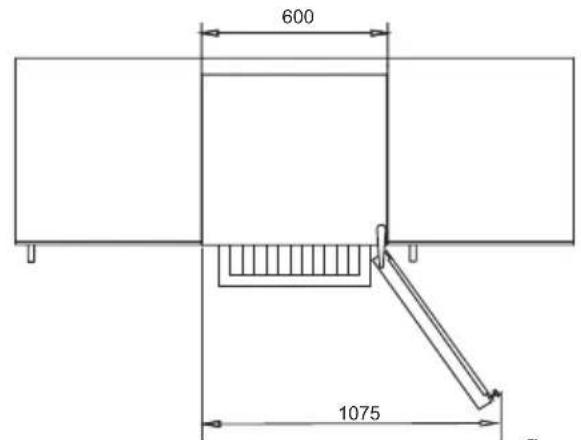

g. 2 g. 3 Ventilation Det er vigtigt, at skabet får tilstrækkelig ventilation og at der er uhindret luftcirkulation over, under og omkring det. Figurene nedenfor viser, hvordan du sikrer den nødvendige cirkulation omkring skabet (g. 5-6). Skabetsetfraoven Når skabet placeres ved siden af en væg, skal man sikre at der er tilstrækkeligt plads til at døren kan åbnes så meget at hylderne kan trækkes ud (g. 4).6

Tekniskedata Dette apparat overholder bestemmelserne i relevante EU Direktiver herunder Lavspæn- dings Direktivet 2006/95/EØF og Elektro- magnetisk kompatibilitet 2004/108/EF Typeskiltet som er placeret inde i apparatet, indeholder forskellige tekniske opIysninger samt type- og serienummer. Afstandsstykkerne på skabets bagside sik- rer den nødvendige luftcirkulation. Monter de to afdækninger som følger med skabet (se g. 7) (To forskellige modeller) Opstilling. Det er vigtigt, at skabet står helt lige. Man kan justere skabet ved at dreje de stil- bare fødder i front op eller ned (se gur 8). Kontroller med et vaterpas, at skabet står lige sideværts. g. 7

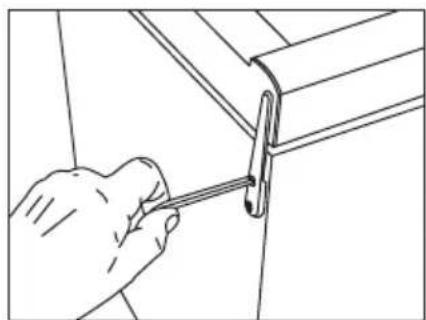

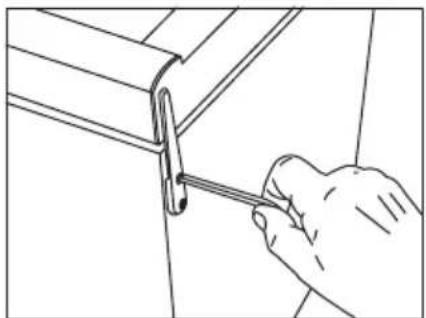

Døren kan ændres fra højrehængt til venstrehængt og omvendt på følgende måde: Vendbardør.

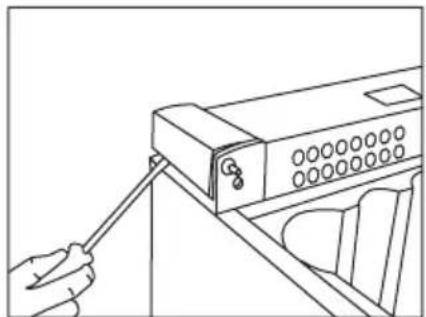

1. Skabet ligges ned, og tophængslet

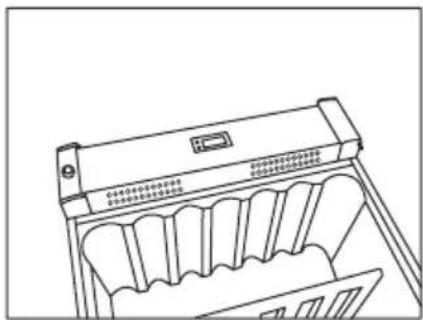

2. Afmonter tophængslet

4. Afdækningerne i sokkelsiderne

afmonteres forsigtigt med en adkærvet skruetrækker.

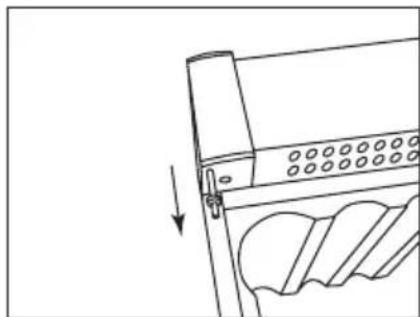

5. Hængselstappen trækkes op…

… og monteres ned i modsat side.

8. Afdækningerne i sokkelsiderne klikkes

6. Låsetappen skrues fri med en adkærvet

tophængsel monteres og skrues godt fast.

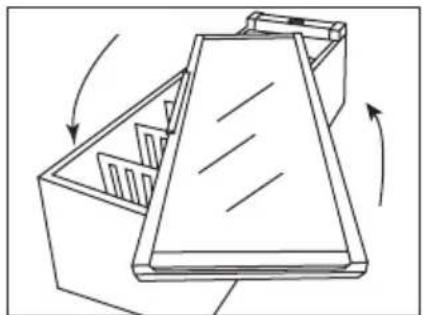

3. Glasdøren endevendes (På FZ 295 W

rykkes håndtaget, som løsnes indvendigt under tætningslisten).

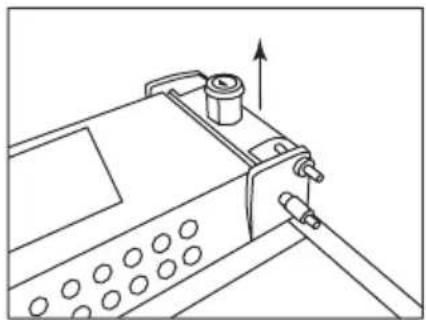

7. Når låsetappen er skruet fri trækkes

den op sammen med låsecylinderen, og monteres igen i modsatte side. 10. Efter omhængsling skal der undersøges om tætningslisten slutter tæt hele vejen rundt. Gør den ikke det. Kan man med en hårdtørrer meget forsigtigt opvarme tætningslisten i hele dens længde. Og dernæst hjælpe tætningsliste lidt ud, så den igen slutter tæt til skabet. Pas på at tætningslisten ikke bliver så varm at den smelter!8

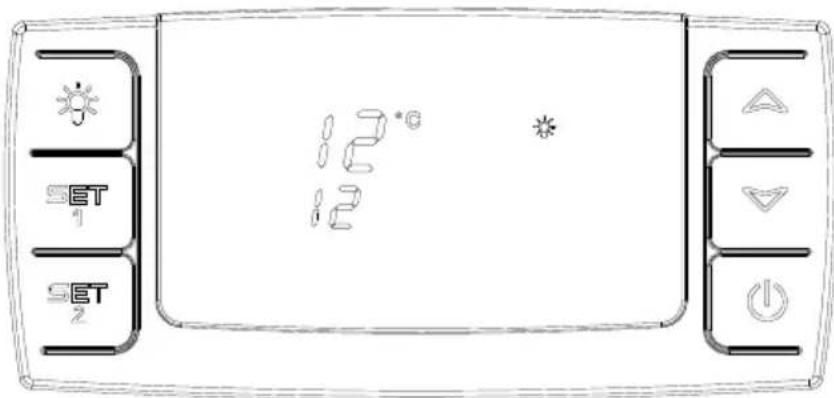

Betjeningogfunktion. g. 9 Elektroniskstyring. Den elektroniske styring sørger for at skabet holder de indstillede temperaturer i top og i bund af skabet. Dette opnås ved en avanceret styring af kølesystem, varmele- geme og ventilator. Efter en evt strømafbrydelse huskes den indstillede temperatur. Den elektroniske styring har følgende funktioner: ● Tænd / sluk knap ● Lyskontakt* ● Temperaturindstilling ● Temperatur angivelse ● Automatisk afrimning ● Alarm ved for høj og for lav temperatur

• Lyset kan enten være tændt hele tiden eller kun når døren er åben. Temperatur-udlæsning Displayet viser den aktuelle temperatur. Tal- let øverst i displayet angiver temperaturen i toppen af skabet og tallet nederst i displayet angiver temperaturen nederst i skabet. Temperaturvisningen har et indbygget lter, som simulerer den aktuelle temperatur i askerne. Derfor reagerer udvisningen ikke på kortvarige variationer i lufttemperaturen. Temperatur-indstilling. Termostaten har børnesikring. Denne aktiveres ved at trykke ”op og ned” knap- perne samtidig. Efter ca 3 sek blinker ”Pof” i diplayet. Herefter vises de aktuelle tempe- raturer som normalt. Desuden kan man se de indstillede temperaturer ved at trykke hhv SET1 og SET2. Børnesikringen annulleres ved at trykke ”op og ned” knapperne samtidig. Efter ca 3 sek blinker ”Pon” i diplayet og temperaturen kan indstilles. Temperaturindstillingitop. Tryk på SET1. Herefter kan temperaturen i toppen af skabet reguleres op og ned med ”op og ned” knapperne. Temperaturen kan reguleres fra 8 til 22 °C, dog således at temperaturen ikke kan stilles koldere end den aktuelle setpunkt for den nederste temperaturføler.9

Betjeningogfunktion. Fler-zoneindstillingfor serverings-temperering. Typisk indstilling for denne anvendelse er en top/bund indstilling på 16/6. Med denne indstilling vil temperaturerne fordele sig ned igennem skabet, til opbevaring af forskellige vintyper efter følgende fordeling, fra top mod bund: ● tunge rødvine +16 til +19 °C ● Rosé og lette rødvine +12 til +16 °C ● hvidvin +10 til +12 °C ● champagne og mousserende vine +6 til +8 °C Enkelt-zoneindstillingfor langtidslagring. For langtidsopbevaring af vine anbefales en top/bund indstilling på 12/12ºC. Med samme indstilling i top og bund vil kølesystemet skabe en jævn temperatur i hele skabet. Dog vil omgivelsernes temperatur trænge langsomt ind gennem skabets dør og sider, og forårsage en lille temperaturforskel mellem top og bund. Skabet vil styre ind i bunden efter den indstillede temperatur, og afvigelsen vil derfor være i toppen. Forskellen vil ligge mellem 0 – 3 °C, afhæn- gig af omgivelsestemperaturen. Temperaturindstillingnedersti skabet. Tryk på SET2. Herefter kan temperaturen nederst i skabet reguleres op og ned med ”op og ned” knapperne. Temperaturen kan reguleres fra 5 til 22 °C, dog således at temperaturen ikke kan stilles varmere end den aktuelle setpunkt for den øverste temperaturføler. Alarmer. Der er en underalarm for den kolde tempe- raturføler og en overalarm for den varme temperaturføler. Alarmen består dels af en beeper og af en advarsel på displayet. Alarm for høj temperatur: beep lyd + display skift mellem Hi og aktuel temperatur. Alarm for lav temperatur: beep lyd + display skift mellem Lo og aktuel temperatur. Alarmtemperaturen afhænger af setpunk- terne. Underalarmen i pos 5 er altid 3°. Den aktiveres hvis temperaturen i 10 minutter har været under 3°C. Beep-lyden kan annulleres ved et tryk på en tilfældig termostatknap. For at fjerne display alarmen skal on/off knappen trykkes ind. Først for cancelling af alarm. Derefter igen for genopstart af kompressor. Lyset. Når døren åbnes til vinskabet, tændes lyset. I display billedet vises , når belysningen er tændt. For at slukke lyset, trykkes én gang på Permanentbelysning For præsentation af Deres vin, kan De vælge at have lyset tændt permanent ved at trykke på lyssymbolet to gange. For at slukke for lyset, trykkes igen på .10

Automatiskafrimningafkøle- skabet. Afrimning af køleskabet sker automatisk, smeltevandet løber gennem et rør ned til tøvandsskålen der sidder oven på kom- pressoren. Vandet fordamper på grund af varmen fra kompressoren. Tøvandsskålen bør gøres ren engang imellem. Rengøring. Før rengøring påbegyndes skal stikproppen fjernes fra stikkontakten. Skabet rengøres bedst med en opløsning af lunkent vand tilsat lidt opvaskemiddel (max. 65 ºC). Anvend ikke rengøringsmidler der kan ridse. Brug en blød klud. Vask efter med rent vand og tør grundigt af. Tøvandsren- den, hvor kondensvandet fra fordamperen løber ned i, sidder i bunden af bagvæggen inde i skabet. Sørg for at den er ren. Brug et desinfektionsmiddel, som f.eks. rodalon, der skal dryppes i tøvandsaøbet et par gange om året. Rens med en piberenser eller lignende. Brug aldrig skarpe eller spidse genstande. Tætningslisten rundt ved døren kræver jævnlig rengøring for at undgå misfarvning og sikre lang holdbarhed. Brug rent vand. Efter rengøring af dørens tætningsliste bør du kontrollere om den fortsat slutter tæt. På rygkondensator, kompressoren og i kompressorrummet fjernes støvet bedst med en støvsuger. Afrimning,rengøringogvedligeholdelse.11

Fejlndningsliste. Fejl Muligårsag Afhjælpning Skabet er “dødt”!. Skabet er slukket. Strømsvigt; sikringen er slået fra; netstikket er ikke sat rigtigt i. Tryk på tænd/sluk knappen. Kontrollér om strømmen er tilsluttet. Sikringen skal være slået til. Der løber vand i bunden af køleska- bet. Tøvandsaøbsrøret er tilstoppet. Rens tøvandsrenden og aøbs- hullet i bagvæggen. Vibrationer eller generende støj. Skabet står skævt. Skabet hviler op mod andre køk- kenelementer. Beholdere eller asker berøre hinanden i skabet. Indstil skabet med et vaterpas. Ryk skabet væk fra køkkenel- ementerne eller apparater, som står umiddelbart op ad skabet. Sørg for afstand mellem asker og/eller beholdere. Kompressor kører konstant. Høj rumtemperatur. Sørg for god ventilation. Styringen viser P1 Topføleren er afbrudt eller kort- sluttet Tilkald service. Hele skabet styrer efter varmeste setpunkt, indtil fejlen er udbedret. Styringen viser P2 Bundføleren er afbrudt eller kortsluttet. Tilkald service. Hele skabet styrer efter varmeste setpunkt, indtil fejlen er udbedret.12

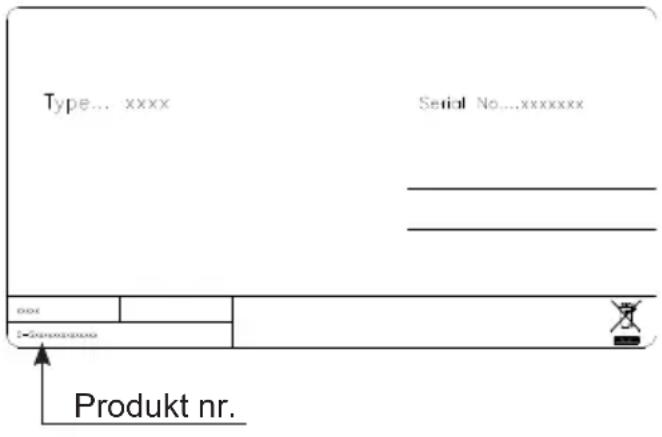

Reklamation,reservedeleogservice Reklamationsretten Såfremt der konstateres fejl ved produktet, kan De over for leverandøren gøre brug af reklamationsretten ifølge gældende lovgiv- ning. Producenten skal for egen regning afhjælpe fabrikations- og materialefejl, der konstateres ved apparatets normale brug under forudsætning af, at apparatet er købt som fabriksnyt i Danmark. For Grønland og Færøerne gælder særlige bestemmelser. Såfremt det skønnes nødvendigt at appara- tet indsendes til værksted, sker indsendelse og returnering for producentens regning og risiko. Der er ikke dækning for fejl eller skader direkte eller indirekte opstået ved fejlbetje- ning, misbrug, mangelfuld vedligeholdelse, forkert indbygning, opstilling eller tilslutning. Det samme gælder for brand, ulykke, lyn- nedslag, spændingsvariationer eller andre elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i forsyningsnettets elektri- ske installationer. Reparationer udført af andre end de anviste reparatører, og i det hele taget fejl og skader, som leverandøren kan godtgøre skyldes andre årsager end fabrikations- og materialefejl, er ikke omfattet af reklamati- onsretten. Vær opmærksom på, at ved indgreb i apparatets opbygning, og ved ændring af apparatets komponentbestykning bortfalder garanti og produktansvar og apparatet kan ikke lovligt anvendes. Godkendelse anført på mærkeskilt er ligeledes ugyldig. Transportskader, der konstateres hos for- brugeren, er primært en sag mellem forbru- ger og forhandler, dvs. forhandler må drage omsorg for, at forbrugeren stilles tilfreds, inden du tilkalder serviceassistance, bedes du kontrollere de fejlmuligheder, du selv kan afhjælpe. (Se brugsanvisningen) Såfremt dit krav om afhjælpning er ube- rettiget, eksempelvis hvis apparatets svigt skyldes en sprunget sikring eller en fejlbetjening, må du selv betale de omkost- ninger, der er forbundet med at have tilkaldt serviceassistance. Reservedele Angiv venligst type- og serienummer samt produkt nummer, når du bestiller reserve- dele. Disse oplysninger nder du på typeskiltet. Typeskiltet indeholder forskellige tekniske oplysninger, samt type- og serienummer. Husk altid at bruge autoriserede håndvær- kere, hvis der er noget der skal repareres eller udskiftes! Produkt nr.13

Bortskaffelse. Brugerinformation om indsamling og bortskaffelse af elktronikskrot og brugte batterier Disse symboler på produkter, embal- lage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recy- cling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF. Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbe- handling. Ønsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du hen- vende dig til din kommune, depone- ringsselskabet eller stedet, hvor du har købt produkterne. Usagkyndig bortskaffelse af elektro- nikskrot og batterier kan eventuelt udløse bødeforlæg. ForkommerciellebrugereiDen EuropæiskeUnion Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information. [Informationombortskaffelsei landeudenforDenEuropæiske Union] Disse symboler gælder kun inden for Den Europæiske Union. Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet. Informationombatterisymbol(to eksemplernedenfor): vDette symbol kan optræde sammen med et kemisk symbol. I så fald opfyl- der det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.2
