GEBRUIKSAANWIJZING TRV2402Z LA SOMMELIERE

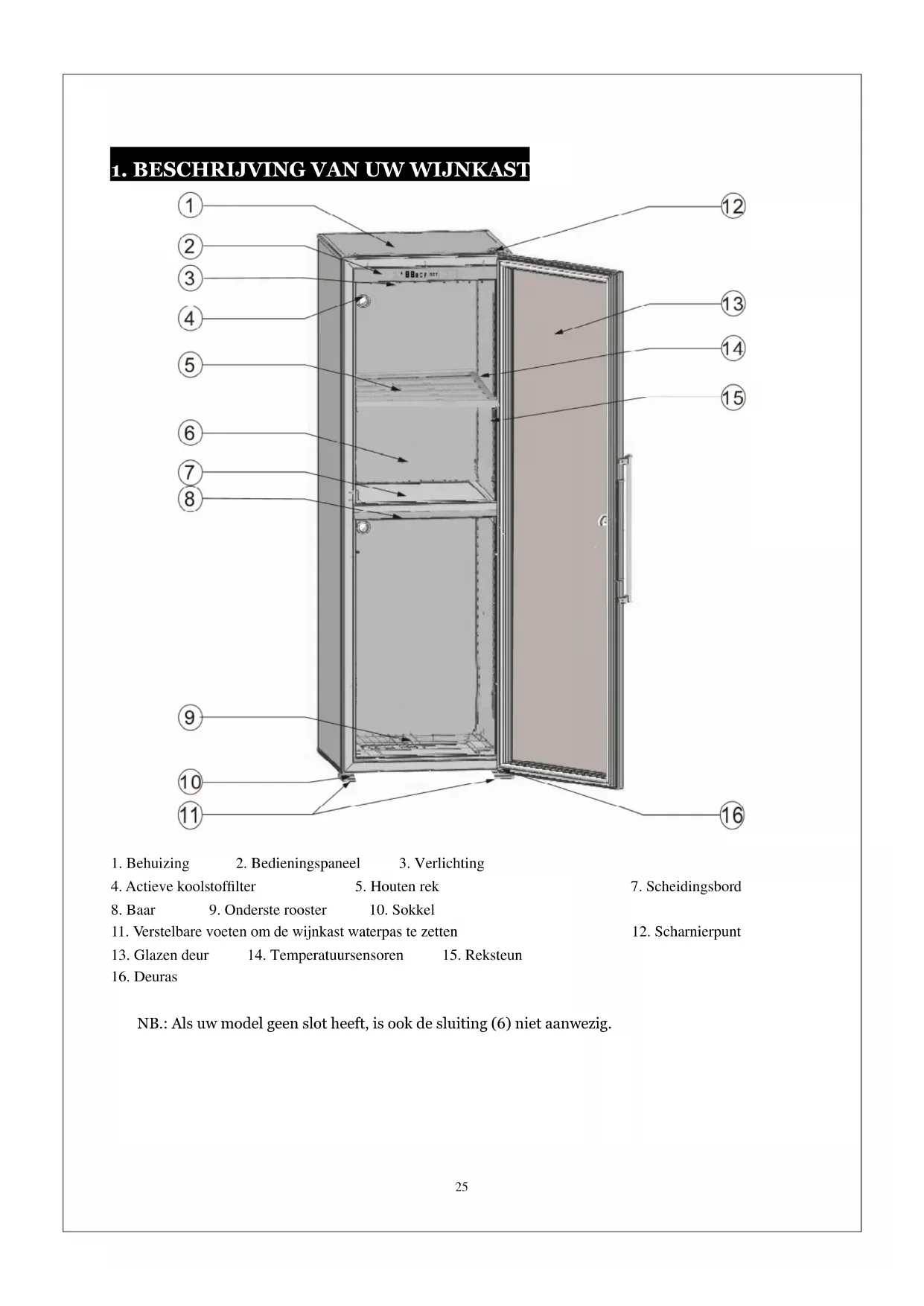

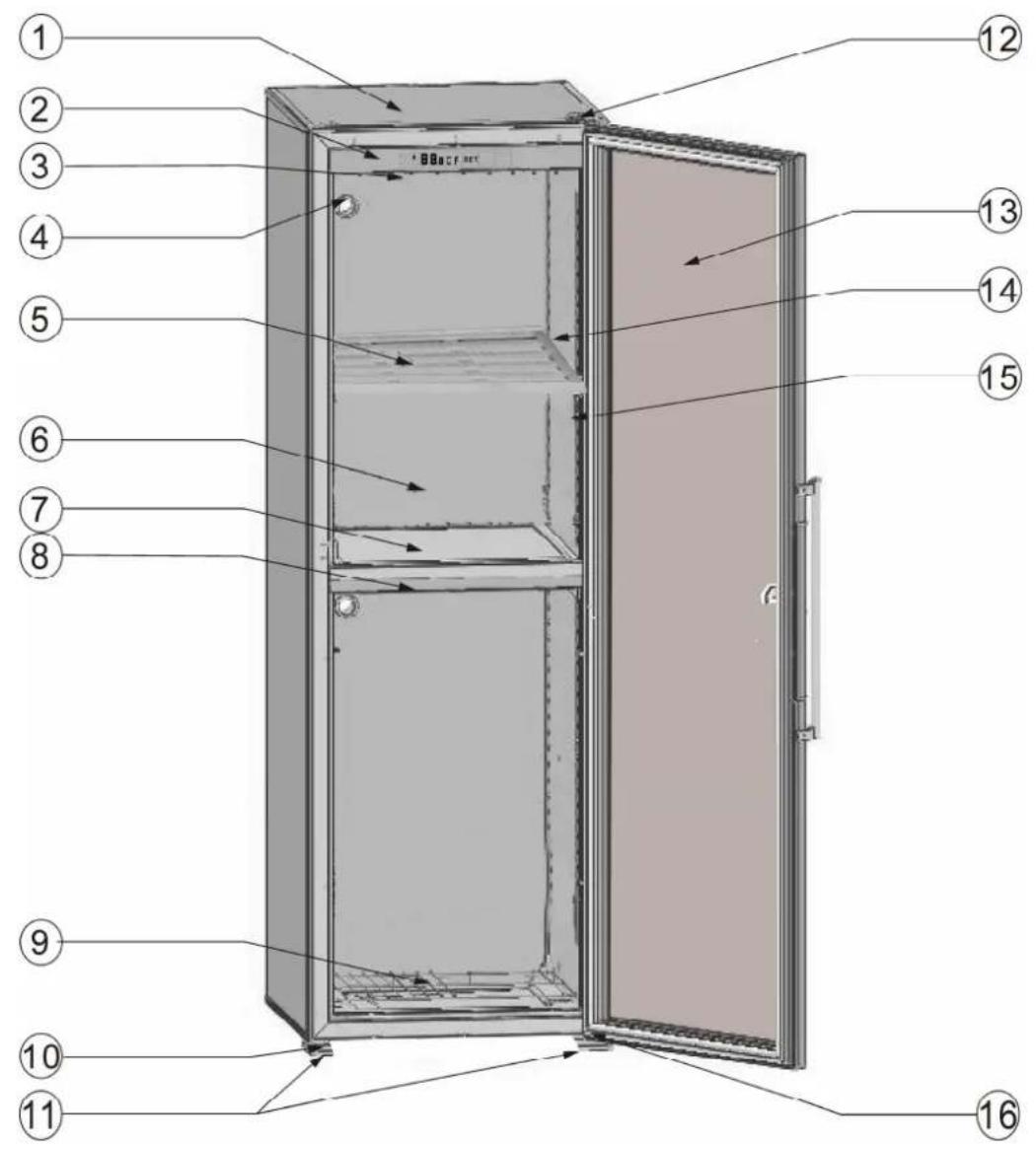

4. Actieve koolstoffilter 5. Houten rek 7. Scheidingsbord

8. Baar 9. Onderste rooster 10. Sokkel

11. Verstelbare voeten om de wijnkast waterpas te zetten 12. Scharnierpunt

NB.: Als uw model geen slot heeft, is ook de sluiting (6) niet aanwezig.26

3. HET TOESTEL VERPLAATSEN

(11) Als u uw toestel verplaatst, mag het maximaal 45

overhellen. Laat het steeds overhellen naar de zijde met de voedingskabel. (12) Om de werkingstijd te verminderen en energie te besparen, installeert u uw wijnkast steeds op een aangepaste plaats, met een temperatuur tussen 5 en 38

C. Laat ruimte rond de wijnkast zodat de lucht vrij kan circuleren en de door de condensor geproduceerde warmte kan worden afgevoerd. Laat minstens 8 centimeter ruimte tussen de muur en de achterkant van uw wijnkast. Plaats uw wijnkast niet in de buurt van andere huishoudtoestellen zoals koelkasten om interferenties te voorkomen. (13) Plaats uw toestel niet in de buurt van warmtebronnen. (14) Plaats het niet in een te vochtige ruimte (linnenkamer, washok enz.) of op een plaats met overstromingsgevaar. (15) Plaats het toestel op een vlakke en stevige ondergrond. Kantel de wijnkast lichtjes naar achteren wanneer u de voorste stelvoetjes regelt (aandraaien of losdraaien) zodat uw wijnkast perfect waterpas staat.

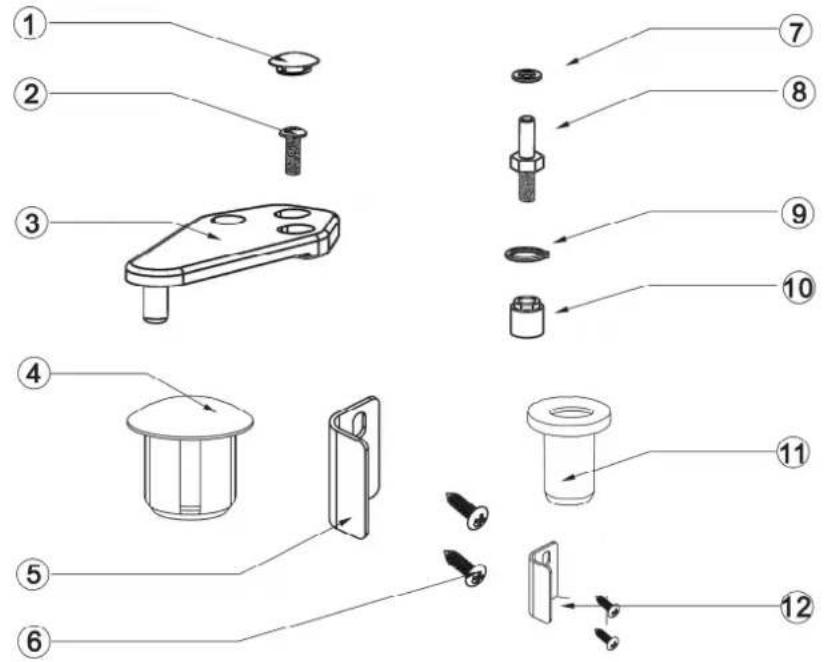

3.1 Overzicht van de onderdelen27

1. Afdekdop 2. Schroef 3. Bovenste scharnierpunt 4. Afdekdop

5. Sluitingsclip 6. Kruisschroef 7. Sluitring

8. Deuras 9. Sluitring 10. Scharniermoer 11. Spil

12. Afdekdop 13. Deurgreep 14. Schroef met verzonken kop

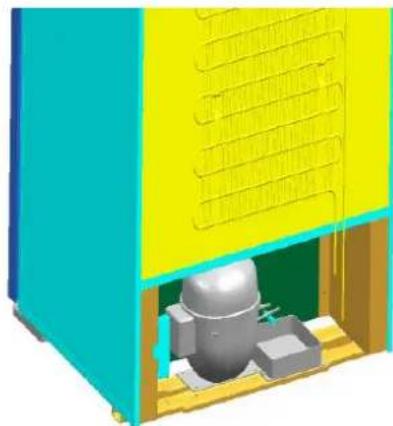

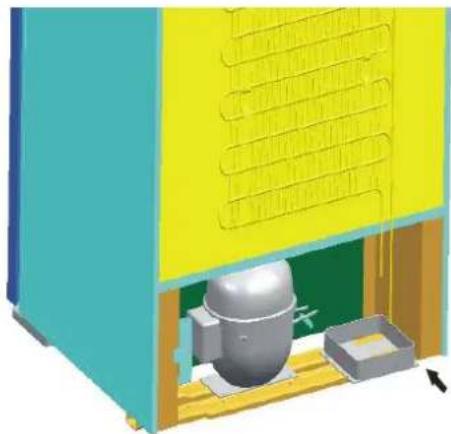

3.2 Het wateropvangbakje installeren

Gelieve het wateropvangbakje op de steun van de compressor achteraan uw wijnkast te plaatsen zodat de kleine waterafvoer uitkomt in het bakje (zie onderstaande tekening):

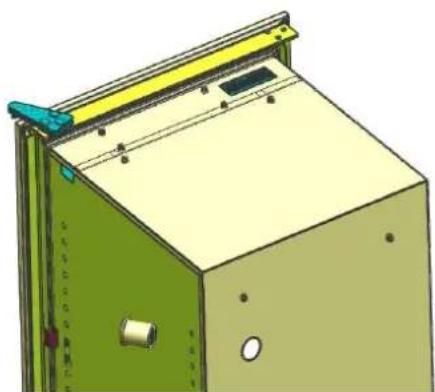

3.3 De actieve koolstoffilter monteren

Plaats de koolstoffilter die u in de doos met toebehoren vindt door hem langs de binnenkant van uw wijnkast in de verluchtingsopening bovenaan te schuiven. U kunt de koolstoffilter een jaar lang gebruiken. Daarna dient u hem te vervangen. Neem contact op met uw lokale verdeler om een nieuwe actieve koolstoffilter aan te schaffen. Alvorens u de nieuwe filter installeert, neemt u de gebruikte filter weg.28

3.4 De deurgreep monteren

U vindt de deurgreep en twee schroeven met verzonken kop in de zak met toebehoren die u in de wijnkast vindt. Bevestig de deurgreep zoals hieronder getoond.

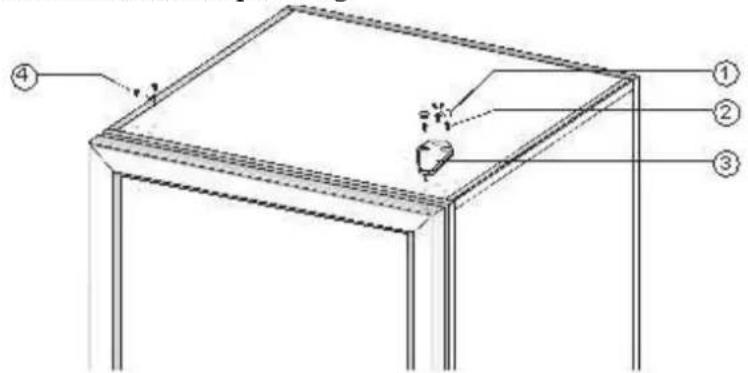

3.5 De draairichting van de deur veranderen (behalve modellen met volle

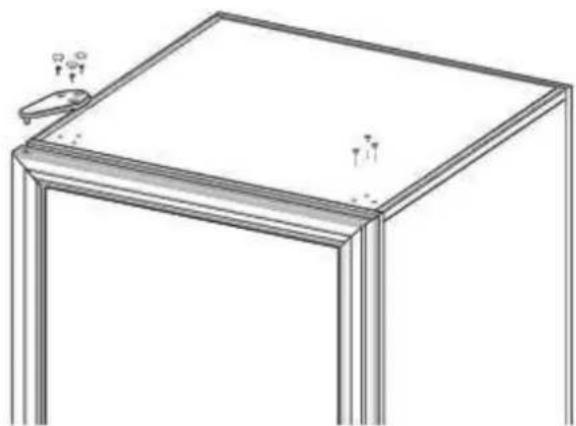

deur en slot) U kunt de draairichting van de deur wijzigen van rechts naar links. Ga daartoe als volgt te werk: (15) Sluit de deur. (16) Neem de afdekdoppen weg met behulp van een fijn stukje metaal, schroef de schroeven los en neem het bovenste scharnierpunt weg.

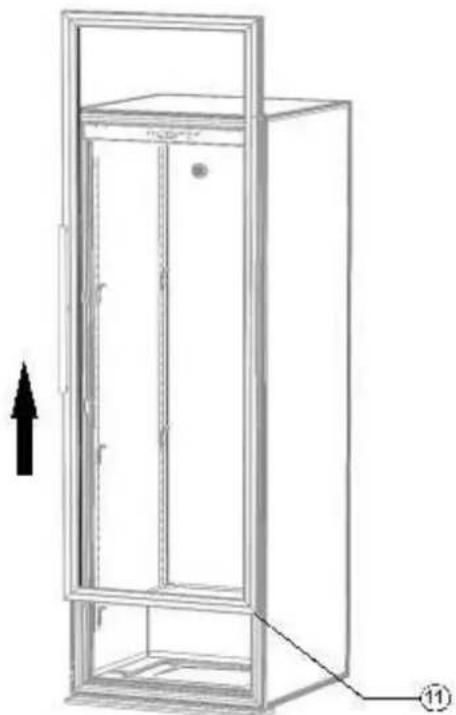

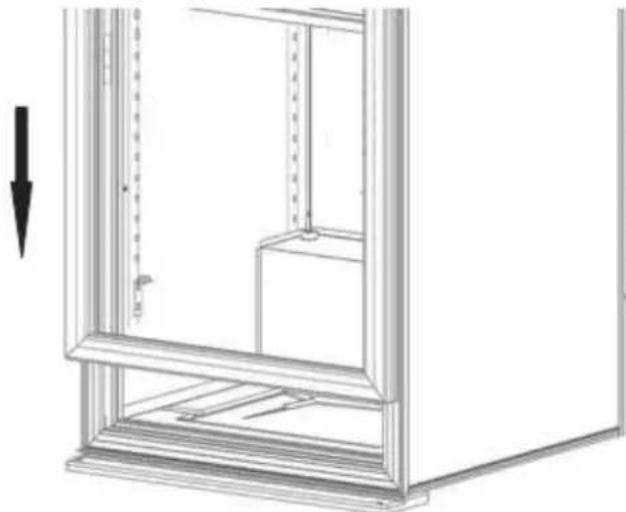

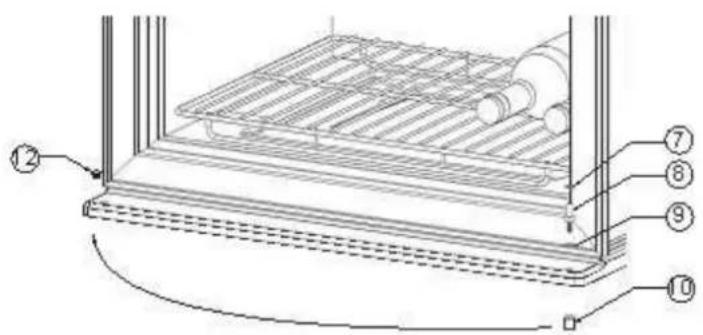

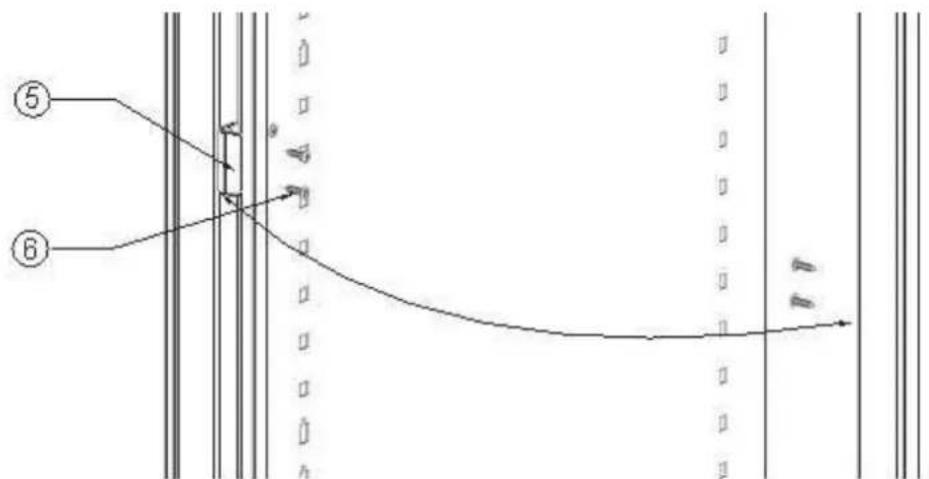

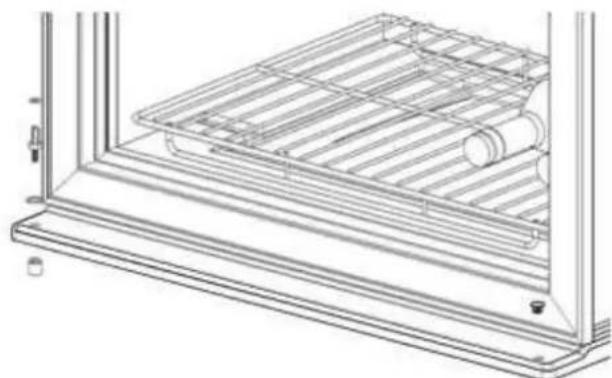

(17) Verwijder de deur van de wijnkast door ze lichtjes te openen en dan op te tillen.29 (18) Schroef de clip op de linkerkant van de deur los en bevestig hem op de rechterkant van de deur. (19) Verwijder de afdekdop aan de rechterkant, schroef de as van de deur met de sluitring los en schroef hem vervolgens terug vast op de andere kant (zie onderstaande tekening).30 (20) Draai de deur 180

, til ze lichtjes op en schuif ze naar beneden. Plaats de deur op de as. (21) Monteer het scharnierpunt met de schroeven en zorg dat de deur perfect parallel staat met de behuizing. Plaats de afdekdoppen terug.

Opgelet: Wij herinneren u eraan dat de deur niet omkeerbaar is bij modellen met een volle deur en een slot. Bij alle wijnkasten met een glazen deur met of zonder slot en met een volle deur zonder slot is de deur wel omkeerbaar.31

3.6 De rekken plaatsen

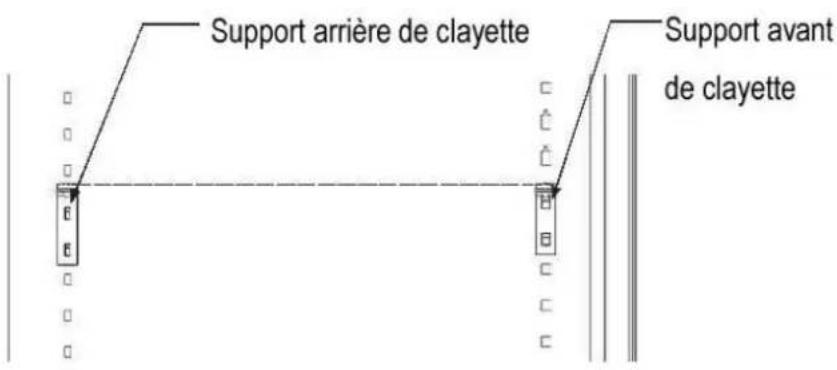

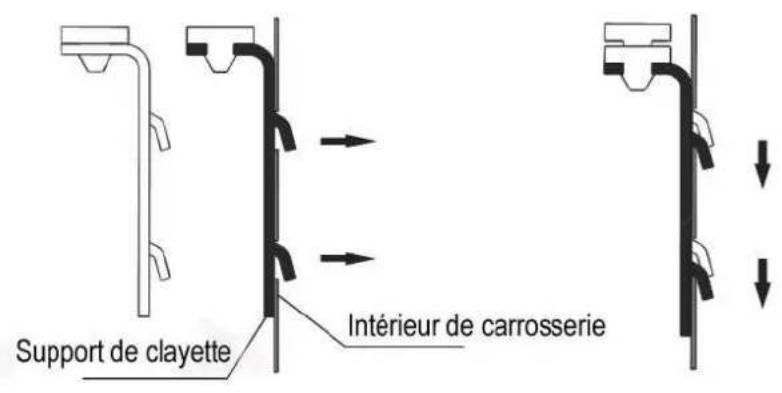

3.6.1 De reksteunen plaatsen

De reksteunen moeten worden geplaatst alvorens men de rekken kan monteren. Zie onderstaande tekening voor de juiste werkwijze. Plaats de reksteun in de opening binnenin in het toestel en duw hem naar beneden zodat de steun stevig is verankerd in de behuizing. De behuizing heeft een steun vooraan en een steun achteraan. De langste is de achterste steun en moet worden gemonteerd in een van de uitsparingen achter in de kast. De voorste steun moet in een van de voorste uitsparingen in de kast worden gemonteerd. De twee steunen moeten op hetzelfde niveau zitten zodat het rek perfect op zijn plaats blijft.

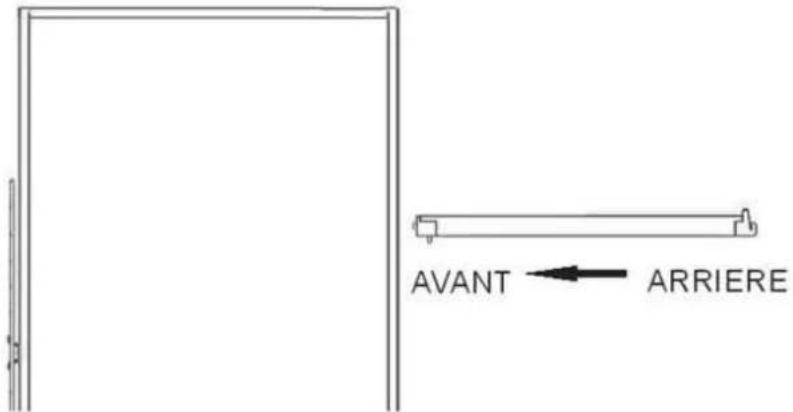

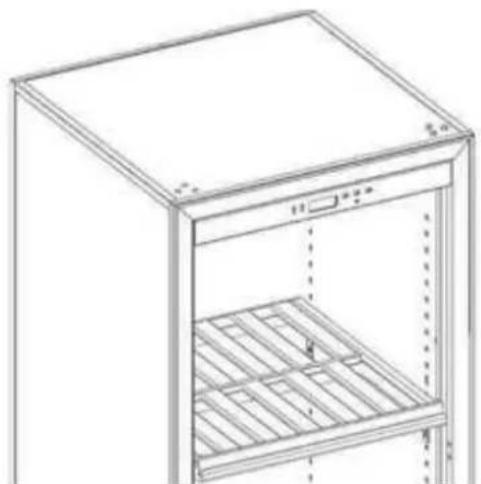

3.6.2 De houten rekken plaatsen

Zie onderstaande tekeningen voor aanwijzingen om uw houten rekken te installeren. Leg het rek op de steun en duw eerst het voorste deel vast. Controleer of de houten pen het rek blokkeert.

Plaatsing van de houten rekken

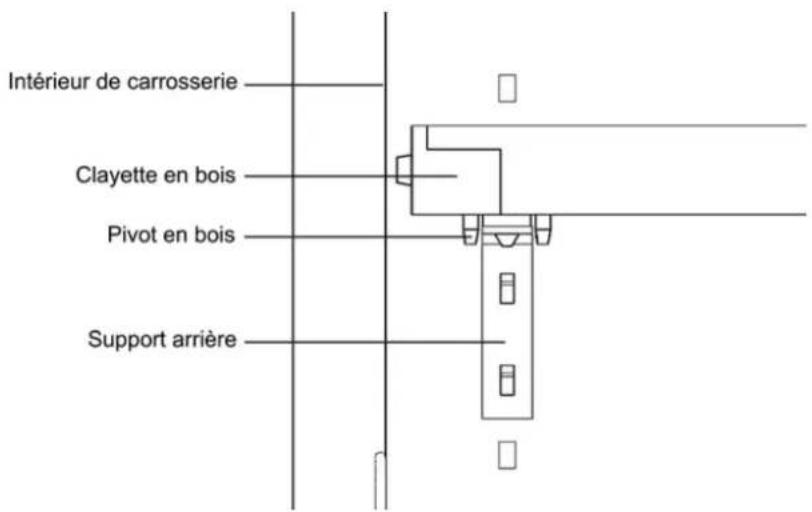

Plaatsing van de houten pin en de achterste reksteun33

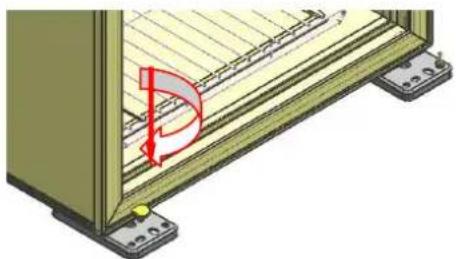

3.7 De deursteun onderaan verplaatsen

De deur rust onderaan op een schroef. Als u de draairichting van de deur wilt omkeren, moet u de schroef ook aan de andere kant monteren. Schroef ze los en draai ze in de andere steun.

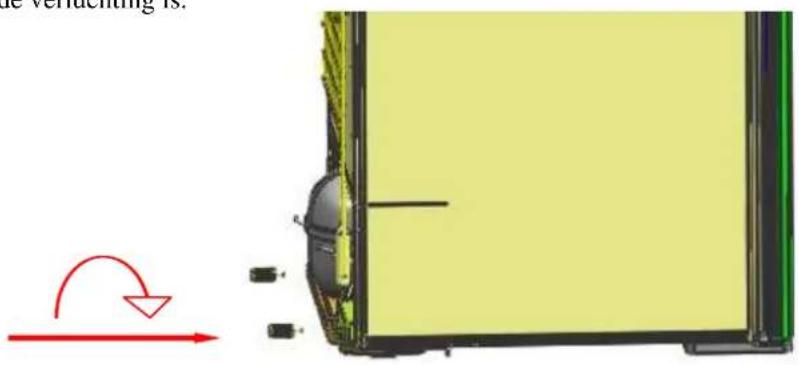

3.8 De afstandshouders achteraan de kast plaatsen

Als uw wijnkast tegen een muur staat, garanderen de afstandshouders de correcte afstand tussen de muur en uw wijnkast, zodat er steeds voldoende verluchting is.

4. GEBRUIKSAANWIJZING (

Bediening en regeling)

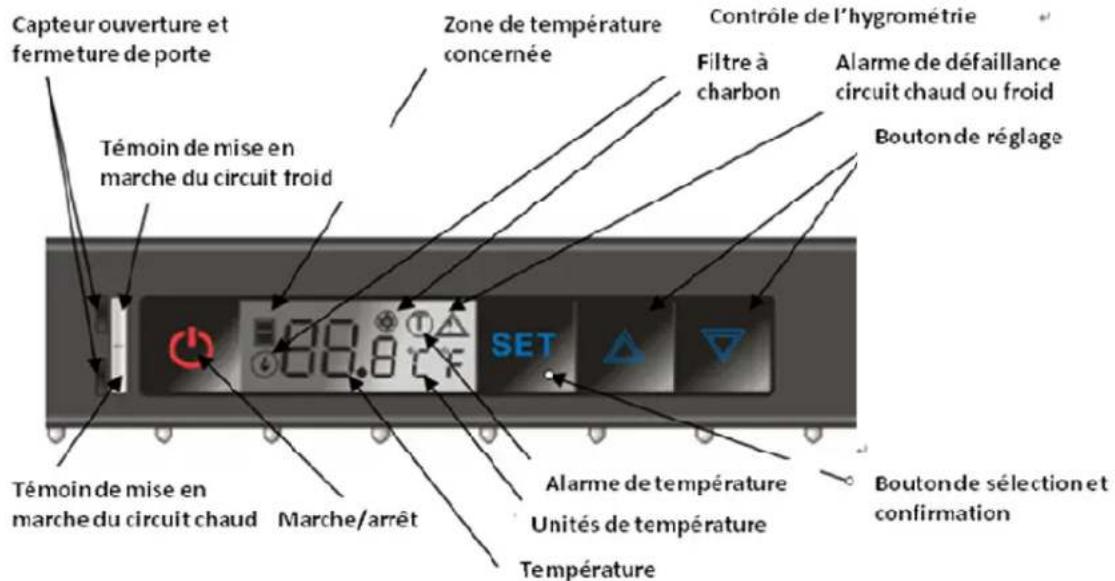

4.1 Beschrijving van het bedieningspaneel

4.1.1 Gedetailleerde beschrijving van de werking

1 – De maximumtemperatuur van het temperatuurbereik dat wordt ingesteld, wordt aangeduid met het symbool en de minimumtemperatuur met het symbool

2- Druk op en druk een tweede maal op indien het ingestelde temperatuurbereik niet het

goede is. De temperatuur knippert. Druk vervolgens op of om de temperatuur in te stellen. Druk op om de nieuwe instelling te bevestigen. Het scherm geeft na 8 seconden opnieuw de werkelijke temperatuur in de wijnkast weer.35 Alarm actieve koolstoffilter vervangen Wanneer de actieve koolstoffilter aan vervanging toe is, knippert symbool en weerklinkt er een geluidssignaal. Vervang de actieve koolstoffilter en druk 5 seconden lang op toets . Herinitialiseer de levensduur van uw nieuwe filter door op te drukken. U kunt de geschatte levensduur op elk moment raadplegen door 5 seconden lang op toets te drukken. Permanente verlichtingsfunctie Druk 5 seconden lang op . Het symbool verschijnt. - Als daarna het symbool of verschijnt, betekent dit dat de ledverlichting alleen brandt als de deur geopend is. - Als er geen symbool staat, of alleen , betekent dit dat uw ledverlichting voortdurend brandt, ongeacht of de deur open of dicht is. Om van verlichtingsmodus te veranderen, drukt u op en vervolgens op om uw keuze te bevestigen. Indicatie vochtigheidsgraad Druk 5 seconden lang tegelijk op en om de vochtigheidsgraad van uw wijnkast te raadplegen. Inschakelen Druk 5 seconden lang op . Alle functies worden dan uitgeschakeld, met inbegrip van het scherm en de ledverlichting. Druk zachtjes op om ze opnieuw te activeren.

Het alarm bij geopende deur: wordt weergegeven (knippert) wanneer de deur langer dan 15 minuten openstaat. Om de 30 seconden wordt u ook gewaarschuwd door een geluidssignaal. Het geluidssignaal stopt automatisch na 3 minuten. Vochtigheid: het lampje knippert als de vochtigheidsgraad 72 uur lang minder dan 50% bedraagt. Het stopt met knipperen zodra de vochtigheidsgraad meer dan 50% bedraagt.

Vochtigheidssensor36

Temperatuur: wordt weergegeven (knippert) wanneer de temperatuur abnormaal hoog of laag is. Een geluidssignaal waarschuwt u om de 10 seconden en stopt wanneer u op de toetsen of drukt.

Verwarmings- en koelcircuits: wordt weergegeven (knippert) bij een defect in de verwarmings- en koelcircuits. Een geluidssignaal waarschuwt u om de 10 seconden en stopt wanneer u op de toetsen of drukt.

4.1.5 Winterstand: hoe werkt het?

1. Wanneer de ingestelde temperatuur in de kast lager is dan de buitentemperatuur, wordt het

koelcircuit geactiveerd om de temperatuur te laten zakken. Het indicatielampje van het koelcircuit licht dan op (groen).

2. Wanneer de ingestelde temperatuur in de kast hoger is dan de buitentemperatuur (in een garage

of kelder in de winter bijvoorbeeld), wordt het verwarmingscircuit geactiveerd om de ingestelde temperatuur aan te houden. Het indicatielampje van het verwarmingscircuit licht dan op (rood). Zo heeft de omgevingstemperatuur geen invloed op de temperatuur in uw wijnkast.

(23) Breng de verpakkingsonderdelen na het uitpakken van uw wijnkast naar een containerpark. Ze worden voor het grootste deel gerecycleerd. (24) Droog de achterkant van de wijnkast niet af met een vochtige doek. (25) Plaats geen elektrisch toestel of voedingsmiddelen op de kast. (26) Gebruik het toestel niet buiten. (27) Maak de condensor achteraan ten minste 2 keer per jaar stofvrij. (28) De compressor begint te werken binnen de 3 minuten nadat de wijnkast is ingeschakeld: als de compressor niet onmiddellijk begint te werken, is er een storing. (29) Schakel de wijnkast uit en trek de voedingskabel uit alvorens u de wijnkast verplaatst. Verwijder ook alle flessen uit de wijnkast alvorens u de kast verplaatst. (30) Houd de deur zoveel mogelijk gesloten. Open ze alleen wanneer dat nodig is. (31) Laat kinderen niet op de kast klimmen of zitten, zich rechttrekken aan de kast of aan de rekken van het toestel hangen. Ze kunnen de wijnkast beschadigen en zich ernstig kwetsen. (32) Bewaar de sleutels steeds buiten het bereik van kinderen om te voorkomen dat ze zich in de kast opsluiten. (33) Probeer beschadigde stroomkabels of elektrische onderdelen niet zelf te herstellen. Neem contact op met uw verdeler of een onderhoudstechnicus.37

Storing Mogelijke oorzaak Mogelijke oplossing De compressor werkt niet. De stekker zit niet in het stopcontact. Controleer of de wijnkast stroom krijgt. De voedingskabel is beschadigd. Controleer of de wijnkast stroom krijgt. Er is een zekering doorgebrand. Neem contact op met uw verdeler of een onderhoudstechnicus. Storing in inwendig circuit Neem contact op met uw verdeler of een onderhoudstechnicus. Stroomtoevoer onderbroken Ga na of de stroomtoevoer onderbroken is. Aan het ontdooien. Normaal fenomeen: de compressor zal opnieuw werken wanneer het ontdooien voltooid is. De compressor maakt veel lawaai of werkt soms niet. Onstabiele stroomtoevoer Schakel het toestel uit en zet het na 3 minuten weer aan. De wijnkast staat niet op een vlakke ondergrond. Regel de stelvoetjes zodanig dat het toestel waterpas staat. Onvoldoende koud De ingestelde temperatuur is te hoog. Controleer de temperatuur en stel ze opnieuw in. Deur te lang en te vaak geopend. Open de deur alleen wanneer nodig. De deurdichting is beschadigd. Neem contact met uw verdeler of een onderhoudstechnicus. Het ledlampje brandt niet. Storing in elektrisch circuit Neem contact op met uw verdeler of een onderhoudstechnicus. Led beschadigd. Neem contact op met uw verdeler of een onderhoudstechnicus. De deur kan niet correct worden gesloten. De kast staat niet waterpas. Regel de stelvoetjes vooraan tot de kast perfect waterpas staat. Onjuiste montage van de deur na wijziging van de openingsrichting. Lees de instructies voor het aanpassen van de openingsrichting en installeer de deur correct. Het rek komt tot buiten de kast. Verplaats het rek naar achteren tot het op de juiste plaats zit.
