Producttype	Inductiekookplaat
Merk	Küppersbusch
Model	EWI 456.0
Afmetingen (B x D x H)	465 x 519 x 120 mm
Gewicht (geschat)	10 kg
Voeding	230-240 V ~, 50-60 Hz
Totaal vermogen	3,0 kW (met Power)
Aantal kookzones	1 Wokzone
Bedieningstype	Touch-Control (aanraaktoetsen)
Hoofdfuncties	Automatische uitschakeling, timer (kookwekker), automatisch voorkoken, STOP-functie, Power-intensiteit, panherkenning, tijdsbeperking werking
Veiligheid	Kinderbeveiliging, vergrendeling, oververhittingsbeveiliging, restwarmte-indicatie
Reiniging en onderhoud	Glaskeramisch oppervlak: reinigen na gebruik met een vochtige doek, wekelijks onderhoud met speciaal glaskeramisch reinigingsmiddel. Geen schurende schoonmaakmiddelen of stoomreiniger gebruiken.
Oppervlaktemateriaal	Glaskeramiek
Type geschikte pannen	Magnetische bodem (geëmailleerd staal, gietijzer, inductiegeschikt roestvrij staal)
Panherkenning	Ja, automatisch
Restwarmte-indicator	Ja (weergave H)
Ventilatie	Vereist adequate ventilatie in de meubel
Installatie	Inbouw in werkblad, veiligheidsafstanden in acht nemen
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen. Fabrieksgarantie.

Veelgestelde vragen - EWI 456.0 Küppersbusch

Hoe reinig ik de glaskeramische kookplaat?

Reinig na elk gebruik met een vochtige doek en wat afwasmiddel. Voor wekelijks onderhoud gebruik een speciaal reinigingsmiddel voor glaskeramiek. Gebruik nooit agressieve schoonmaakmiddelen, schurende sponzen of stoomreinigers. Verwijder gekarameliseerde suiker of gesmolten plastic onmiddellijk met een speciale glasschraper.

Hoe activeer ik de kinderbeveiliging?

Schakel de kookplaat in met de aan/uit-toets, druk dan tegelijkertijd op de toetsen Timer en Minder. De LED boven de STOP-toets brandt. Om uit te schakelen, herhaal dezelfde handeling.

Wat te doen als het display foutcode E2 aangeeft?

Foutcode E2 duidt op oververhitting van de elektronica. Controleer of de ventilatie van de kookplaat voldoende is (geen obstructie, voldoende ventilatieruimte in de meubel). Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe gebruik ik de Power-functie?

Schakel de kookplaat in en stel de zone in op stand 12 met de toets Minder. Druk vervolgens op de toets Meer om de Power-stand te activeren (weergave P). Het maximale vermogen is 10 minuten actief en keert daarna automatisch terug naar stand 12.

Welke soorten pannen zijn geschikt voor inductie?

De pannen moeten een magnetische bodem hebben (geëmailleerd staal, gietijzer, speciaal inductiegeschikt roestvrij staal). Test met een magneet: als hij blijft plakken, is de pan geschikt. Gebruik geen koper, aluminium, glas, keramiek of onbehandeld aardewerk.

Hoe stel ik de automatische uitschakeling in op een zone?

Selecteer de kookzone, druk op de toets Timer tot het lampje knippert, stel dan de tijd in (1 tot 99 minuten) met de toetsen Meer of Minder. De zone schakelt automatisch uit na de ingestelde tijd.

Wat betekent het knipperende symbool 'U'?

Het symbool 'U' (of een knipperende cirkel) geeft aan dat de kookzone wacht op de detectie van een geschikte pan. Plaats een geschikte pan op de zone om te beginnen met koken. Als er geen pan wordt geplaatst, stopt de zone na 10 minuten.

Hoe gebruik ik het automatisch voorkoken?

Zet de zone op 0, druk dan tegelijkertijd op de toetsen Meer en Minder. 'A' en '12' knipperen. Selecteer vervolgens de uiteindelijke kookstand (1 tot 11) met de toets Minder. De zone warmt eerst volledig op en vermindert dan automatisch.

Wat te doen als de kookplaat niet aangaat?

Controleer of de huishoudelijke zekering niet is uitgeschakeld. Zorg ervoor dat het netsnoer goed is aangesloten. Controleer of de kinderbeveiliging is geactiveerd (LED brandt). Als het probleem aanhoudt, neem contact op met een elektricien.

Hoe onderhoud ik het glaskeramische oppervlak om krassen te voorkomen?

Vermijd het schuiven van ruwe pannen. Reinig zandkorrels of vuil onmiddellijk. Gebruik een speciale glasschraper voor hardnekkige vlekken. Breng regelmatig een onderhoudsproduct voor glaskeramiek aan om een beschermende film te creëren.

GEBRUIKSAANWIJZING EWI 456.0 Küppersbusch

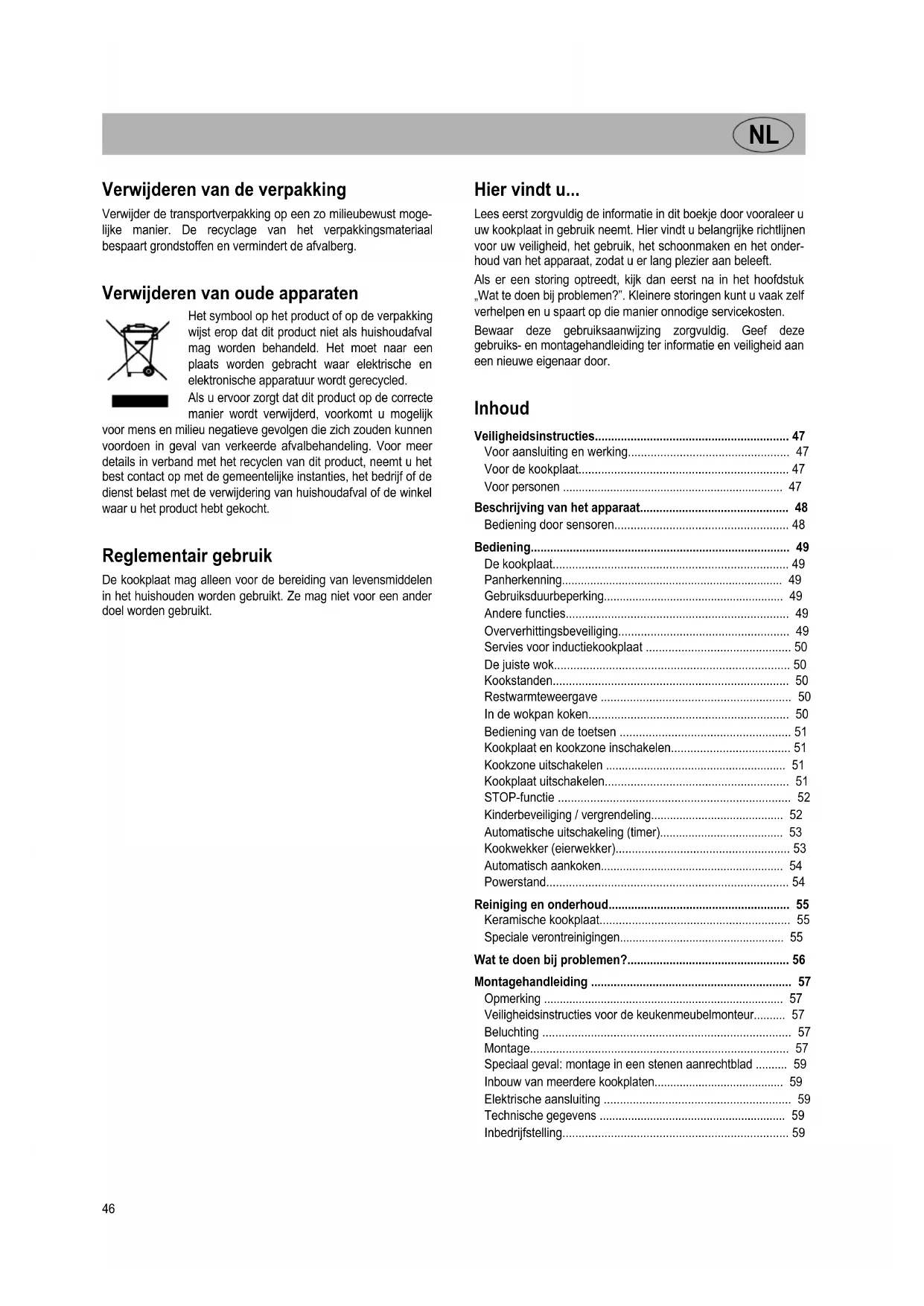

Verwijderen van de verpakking

Verwijder de transportverpakking op een zo milieubewust mogelijke manier. De recyclage van het verpakkingsmaterialaal bespaart grondstoffen en vermindert de afvalberg.

Verwijdersen van oude apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het moet maar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled.

Als u ervoor zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u möglichk

voor mens en milieu negatieve gevolgen die zich zouden{kunnen voordoen in geval van verkeerde afvalbehandeling. Voor更是 details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijkke instanties, het bedrivif of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

De kookplaat mag alleen voor de bereiding van levensmiddelen in het huishouden worden gezruikt. Ze mag Niet voor een ander doel worden gezruikt.

Hier vindt u...

Lees eerst zorgvuldig de informatie in dit boekje door vooraler u uw kookplaat in gebruik neemt. Hier vindt u belangrijke richtlijnen voor uw veriligte, het gebruik, het schoonmakers en het onderhoud van het apparaat, zodat u er lang plezier aan beleeft.

Als er een storing optreedt, kijk dan eerst na in het hoofdstuk „Wat te doeen bij problemen?". Kleinere storingen kut u vaak zich verhelpen en u spaar op die manier onnodige servicekosten.

Bewaar deze gelebruksaanwijzing zorgvuldig. Geef deze gelebruks- en montagehandleiding ter informatatie en veiligheid aan een neue eigenaar door.

Inhoud

Voor aansluiting en werkig. 47
Voor de kookplaat 47
Voor Personen 47

Veiligheidsinstructies 47
Beschrijving van het apparatus 48
Bediening door sensoren. 48
Bediening. 49
De kookplaat 49
Panherkenning 49
Gebruksduurbepering 49
Andere functies 49
Oververhittingsbeveiliging. 49
Servies voor inductiekookplaat 50
Dejuiste wok. 50
Kookstanden. 50
Restwarmteweergave 50
In de wokpan koken. 50
Bediening van de toetsen 51
Kookplaat en kookzone inschakelen 51
Kookzone uitschakelen 51
Kookplaat uitschakelen 51
STOP-functie 52
Kinderbeveiliging / vergrendeling 52
Automatische uitschakeling (timer) 53
Kookwekker (eierwekker) 53
Automatisch aankoken 54
Powerstand. 54
Reiniging en onderhoud. 55
Keramische kookplaat 55
Specialeverontreinigungen. 55
Wat te doeen bij problemen? 56
Montagehandleiding 57
Opmerking 57
Veiligheidsinstructies voor de keukenmeubelmonteur. 57

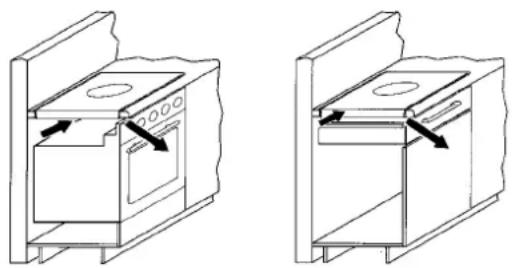

Beluchting 57

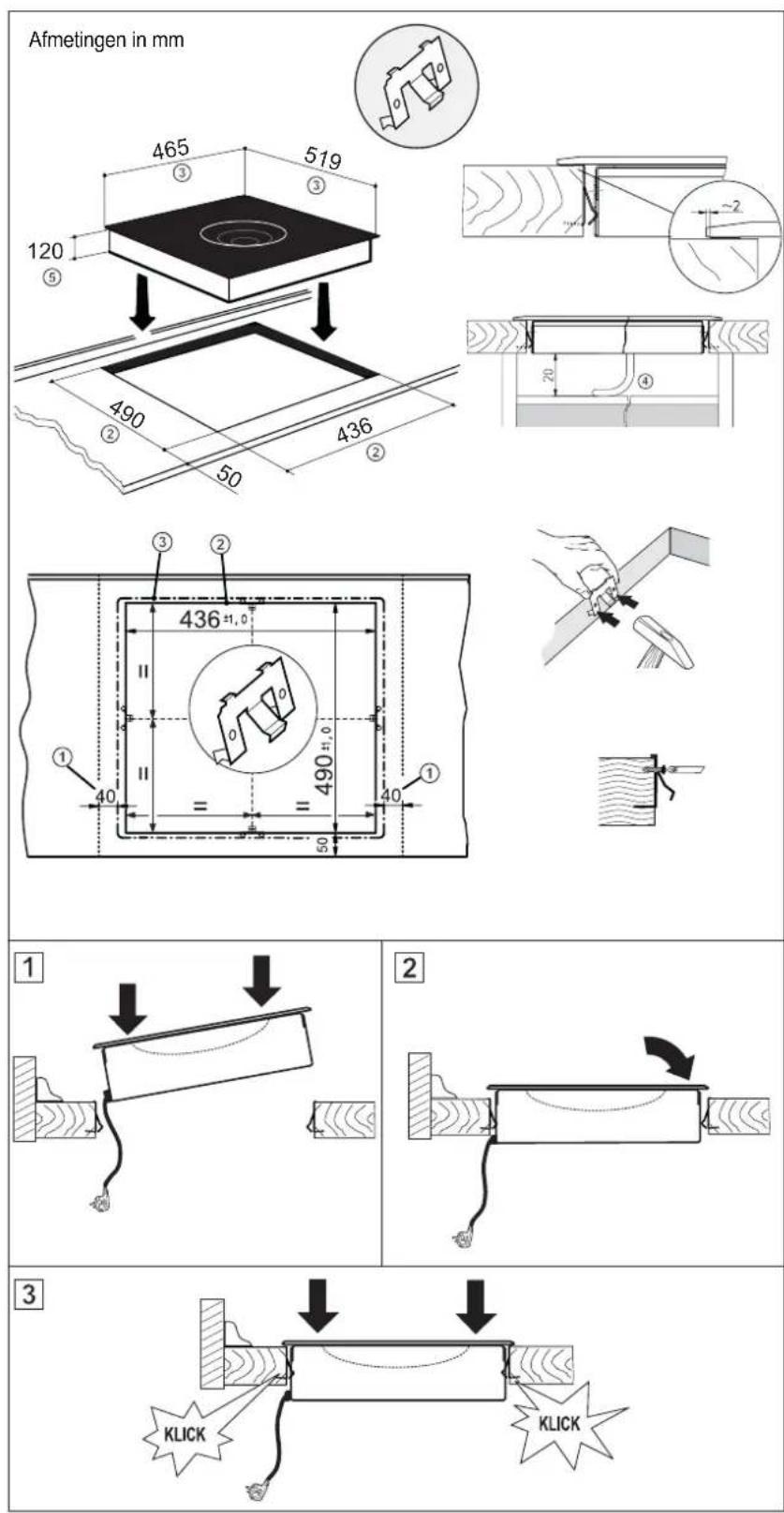

Montage 57
Special geval: montage in een stenen aanrechtblad 59

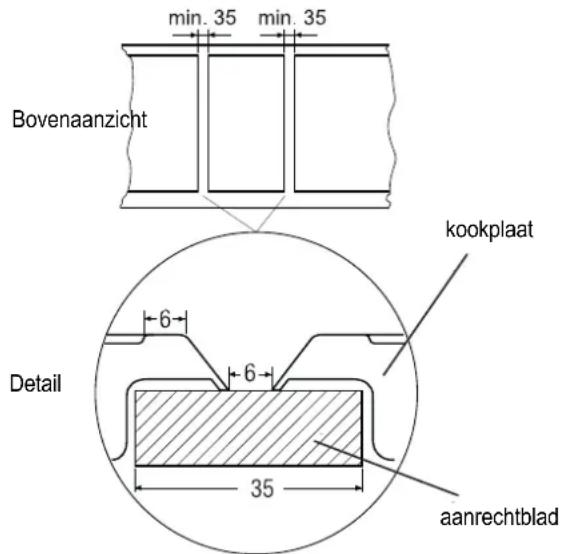

Inbouw van meerdere kookplaten. 59
Elektrische aansluiting 59
Technische gegevens 59
Inbedrijftelling. 59

Veiligheidsinstructies

Voor aansluiting en werkinq

• De apparaten worden volgens de geldende verligheidsvoorschriften gebouwd.
  Aansluiting op het net, onderhoud en reparatie van het apparat mogen alleen door een erkendvakman volgens de geldende veiligheidsvoorschriften worden uitgevoerd. Ondeskundig uitgevoerde werkzaamheden vormen een risico voor uwveiligheid.

Voor de kookplaat

• Wegens de zeer snelle reactie bij een hoog ingestelde kookstand (powerstand) de inductiekookplaat Niet zonder toezicht gebruiken!
• Houd bij het koken rekening met de hoge opwarmsnelheid van de kookzones. Vermijd het leegkoken van pannen waar dit aan bij het gevaar bestaat dat de pannen oververhit rakeen!
• Plaats geen lege potten en pannen op de ingeschakelde kook-zones.
• Schakel een kookzone na gebruik algijd met de min-toets UIT en Niet alleen met de panherkenning.
• Oververhitte vetstoffen en olie kuren spontaan ontbranden. Bij het bereiden van gerechten met vet en olie steeds in de buurt blijven. Brandend vet of olie nooit met water blussen! Een deksel op de pan leggen, kookzone uitschakelen.
• De keramische staat is zeer resistent. Zorg er niemetimin voor dat er geen harde voorwerpen op de keramische staat vallen. Puntvormige slagbelastingen können de kookplaat doe broken.
• Bij breuken, barsten, scheuren of andere beschadigingen aan de keramische kookplaat bestaat gevaar voor elektrische schokken. Het apparaat onmiddelijk buiten gebruik nemen. Onmiddelijk de zekering in de woning uitschakelen en contact opnemen met de klantenservice.
• Als de kookplaat door een defect in de sensorregeling Niet更是kan worden uitgeschakeld, onmiddelijk de zekering in de woning uitschakelen en contact opnemen met de klantenservice.
• Voorzichtig bij het werkken met huishoudelijkke apparaten! Netsnoerenlogen Niet met de hete kookzones in contactkommen.

• De keramische kookplaat mag nicht worden gebrukt om er voorwerpen op neer te leggen!

• Geen aluminiumfolie of kunststof op de kookzones leggen. Alles wat kan smelten uit de buurt van de hete kookzone houden, bijv. kunststof, folie, in het bijzonder suiker en gerechten met een hoog suikergehalte. Suiker onmiddelijk met een spe-ciale glasschraper volledig van de keramische kookplaat verwijderen zolang deze nog warm is, om beschadigingen te vermijden.

• Metalen voorwerpen (zoals keukengerei, bestek...) mogen nicht op de inductiekookplaat worden gelegd waarze het hunnen worden. Gevaar voor verbranding!
• Geen brandgevaarlijke,icht ontvlambare ofervormbare voorwerpen direct onder de kookplaat leggen.
• Metalen voorwerpen die op het lichaam worden gedragen, hunnen in de onmiddelijkne nabijheid van de inductiekookplaat heet worden. Opgelet, kans op verbranding. Voor Niet-magnetiseerbare voorwerpen (bijv. gouden of zilveren ringen) geldt dit Niet.
• Nooit gesloten conservenblikken en compoundverpakkingen op kookzones verwarmen. Door de energietoevoer können deutsche uitenbarsten!
• De sensoren schoonhonden,ondat verontreinigingen door het apparaat als vingercontact+kunnen worden herkend.Nooit voorwerpen (pannen,vaatdoeken,enz.) op de sensoren plaatsen! Als pannen tot over de sensoren overkoken,is het aanbevolen op de UIT-toets te drukken.
• Hete potten en pannen mogen de sensoren nicht afdekken. In dat geval worden het apparaat automatisch uitgeschakeld.
• Als er zich in de woning huisdieren bevinden die aan de kookplaat+kunnen, moet de kinderbeveiliging worden geactiveerd.
• Als bij inbouwformuizen de pyrolysefunctie worden gebruikt, mag de inductiekookplaat Niet worden gebruikt.

Voor Personen

- Letop:

• Dit apparaat is Niet bedoeld om te worden gebruikt door Personen (inclusief kinderen) met beperkte fysiieke, sensorische of geestelijkke mogelijkheden of met gebrek aan ervaring en/of kennis, tenzij een voor hun veilighheid verantwoordelijke persoon erop toezicht houdt of hen aanwijzingen heeft gegeven hoe het apparaat moet worden gebruikt. Kinderen要去en onder toezicht worden gehonden om te verhinderen dat ze met het apparaat spelen.
  De oppervlakken van verwarmings- en kookzones worden bij het werkken heet. Daarom要去enkleine kinderen principieleuit de buurt worden gehonden.
• Personen met pacemakers of geimplanteerde insulinpompensen要去en zich ervan verzekeren dat hun implantaten Niet door de inductiekookplaat worden beinvloed (het frequentiebereik van de inductiekookplaat bedraagt 20-50 kHz).

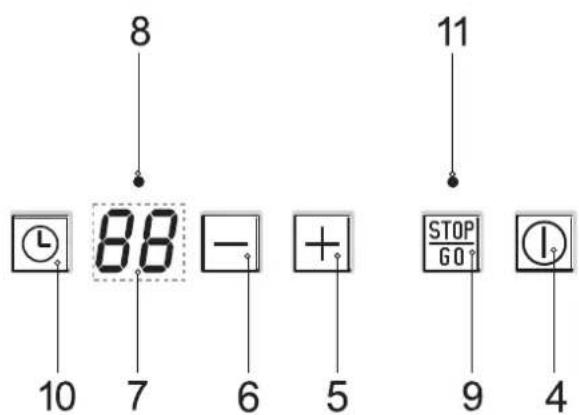

1. Wok-kookzone
2. Keramische kookplaat
3. Touch-Control-bedieningsveld
4. Aan/Uit-toets
5. Plus-toets (verhogen)
6. Min-toets (verlagen)
7. Kookstandweergave en timerweergave (14)

8. Controlelampje:

9. knippert bij de timerweergave

10. brandt bij de kookstandweergave.

11. STOP-toets

12. Automatische uitschakeltoets (timer)
13. Controlelampje (vergrendeling)

Bediening door sensoren

De bediening van de keramische kookplaat gebeurt door touch-control-sensoren. De sensoren functioneren als volgt: met de vingtop een symbol op het keramische oppervlak even aanraken. Elke correcte bediening worden door een signaaltoon bevestigd. In de rest van de tekst worden voor de touch-control-sensoren hetwoord toets'gebruikt.

Aan/Jit-toets ① (4)

Met deze toets worden de volledige kookplaat in- en uitgeschakeld.
De toets is bij wijze van spreken de hoofdschakelaar.

Plus-toets / Min-toets

Met deze toetsen worden de kookstanden, de automatische uitschakeling en de kookwekker ingesteld.

Met de min-toets worden de aangeteonde waarde verlaagd, met de plus-toets verhoogd.

De aangetoonde waarde kan worden gewist door beiden toetsen tegelijk aan te raken.

Kookstandweergave en timerweergave

De kookstandweergave toont de gekozen kookstand, of:

H...restwarmte
P..... powerstand
panherkenning
A.....automatisch aankoken

STOP ...... stop-functie

Stop-toets (9)

Het koken kan met de STOP-toets even worden onderbroken.

Timer-toets (10)

Om de automatische uitschakeling of de kookwekker te programmeren.

De kookplaat

De kookplaat is met een inductiekookveld uitgerust. Een inductiespoel onder de keramische kookplaat wekt een elektromagnetisch wisselveld op, dat de vitrokeramiek doordringt en in de bodem van de pan een warmtevormende stroom indueert.

Bij een inductiekookzone worden de warmte Niet meer door een verwarmingselement via de pan op de te koken gerechten overgedragen; de nodsige warmte worden m.b.v. inductiestromen direct in de pan gezormd.

Voordelen van het inductiekookveld

• Energiebesparend koken door rechtstreekse energieoverdracht op de pan (aangepaste pannen van magnetiseerbaar materiaal waaroodzakelijk),
  -meerveiligheid,omdatdeenergie alleenwordtdoorgegeven alser een pan op de kookzone staat,
• energiaverdrecht:tussen inductiekookzone en panbodem met eenhoogrendement,
• hoge opwarmsnelheid,
• weinig risico op verbrandingen,ondat de kookplaat alleen door de panbodem wordenverwarmd,overkokende gerechten branden Niet vast.
• snelle, nauwkeurige regeling van de energietoevoer.

Panherkenning

Als er geen of een tekleine pan (wok) op de kookzone staat, als de kookzone is ingeschakeld, dan worden deze Niet met energia voorzien. Een knipperende in de kookstandweergave maakt waarop attendant.

Als er een geschikte pan op de kookzone geplaatst, worden de ingestelde stand ingeschakeld en de kookstandweergave brandt. De energietoevoer worden onderbroken als de pan worden verwijderd, in de kookstandweergave verschijnt een knipperende U.

Indien Kleinere pannen worden opgezet, waar bij de panherkenning toch in werkung treedt, worden slechts zoveel energie toegevoerd als nodig is.

Gebruiksduurbepering

De inductiekookplaat bezit een automatische gebruiksduurbeperking.

De ononderbroken gebruksduur voor elke kookzone is afhankelijk van de gekozen kookstand (zie tabel).

De voorwaarde is datijdens de gebruiksduur de instellenen van de kookzone Niet worden veranderd.

Als de gebruksduurbeperking gereageerd heeft, worden de kookzone uitgeschakeld; er is een kort signaal te horen en in de aanwijzing verschijnt een H.

De automatische uitschakeling heeft voorrang op de bedrijsduurbeperking, d.w.z. de kookzone worden pas uitgeschakeld als de tijd van de automatische uitschakeling is afgelopen (bijv. automatische uitschakeling met 99 minutes en kookstand 12 is mogelijk).

Ingestelde kookstand	Gebruiksduurbeperking (uur:min)
1	10:36
2	8:40
3	7:04
4	5:53
5	5:09
6	4:20
7	3:45
8	3:12
9	2:44
10	2:19
11	1:53
12	1:30

Andere functies

Als een of meer sensoren langer of tegelijk worden bediend (bijv. door een per ongeluk op de sensoren geplaatste pan) worden er nicht geschakeld.

Het symbol khippert en er is gedurende een zekereijd een signaal te horen. Na eenaar seconden wordert er uitgeschakeld. A.u.b. het voorwerp van de sensoren verwijdenen.

Om het symbool te wissen, opdezelfde toets drukken de kookplaat uit- en inschaken.

Oververhittingsbeveiliging

Als de kookplaat langdurig op vol vermogen worden gebruikt, kan bij een hoge kamertemperatuur de elektronica Nieteer voldoende worden gekoeld.

Om te vermijden dat te hoge temperaturen in de elektronica optreden, worden ev. het vermogen van de kookzone automatisch gereduceerd.

Als bij normala gebruik van de kookplaat en normale kamertemperatureur regelmatig E2 verschijnt, is de koeling waarschijnlijk onvoldoende.

Ontbrekende koelopengingen in het meubel of een ontbrekende afterscherming kan den de oorzaak zijn. Ev. moet de inbouw worden gecontroleerd.

Servies voor inductiekookplaat

De pannen die voor de inductiekookplaat worden gebruikt, moeten van metaal zichn, magnetische eigenschappen bezitten en een voldoende große bodem hebben.

Gebruik uitsluitend pannen met een bodem die voor inductie geschikt is.

Geschikte pannen Niet geschikte pannen
Geëmailleerde stalen pannen met dikke bodem	Pannen van koper, roestvrij staal, aluminium, vuurvast glas, hout, keramiek of terracotta
Gietijzeren pannen met geëmail-leerde bodem
Pannen van roestvrij gelaagd staal, roestvrij ferrietstaal of alu-minium met speciale bodem

Zo kurz u vaststellen of uw pan geschikt is:

Voer de hierna beschreiben magnete testuit of kijk of de pan het symbol voor het koken met inductiestroom draagt.

Magneettest:

Ga met een magneet over de bodem van uw pan. Wordt de magneet aangetrokken, dan kut u de pan op de inductiekookplaat gebruiken.

Noot:

Bij het gebruik van sommige pannen die geschikt zich voor induc-tie, können geluiden optreden, die te wijten zich aan de bouw-wijze van deze pannen.

De juiste wok

Het inductiekookveld fonctioniert alleen dan tot uw tevredenheid als de wok optimaal aan de keramische staat is aangepast.

De bodem van de wok moet een aan de kom in het kookvlak aangepaste welving hebben en voor inductie-wokkookplaten geschikt+zijn. Alleen deze wokpannen bieden een gelijkmatige warmteverdeling in de pan.

We bevelen het gebruik van de Kupperpsbusch wok-pantoeb. 762 (ca. 51) aan.

Bij onaangepast servies kan het kookveld slecht of helemaal nicht werken en u in het ergste geval in gevaar brengen.

Kookstanden

Het verwarmingsvermögen van de kookzones kan in meerdere standen worden ingesteld. In de tabel vindt u toepassingsvoorbeelden voor de verschillende standen.

Kookstand Toe passing
0	UIT-stand, benutting van de restwarmte
1	Gaar koken vankleine hoeveelheden (laagste vermogen)
2, 3, 4	Doorkoken
5, 6, 7	Gaar koken vangrote hoeveelheden, gaar braden vangrote stukken
8, 9	Braden, bechamelsaus make
10, 11	Braden
12	Aan de kook brengen, aanbraden, braden
P	Powerstand (hoogste vermogen)

Restwarmteweergave

De keramische kookplaat is met een restwarmteweergave Huitgerust.

Zolang de H na het uitschakelen brandt, kan de restwarmte worden gebruikt om te smelten en om gerechten warm te houden.

Na het uitdoven van de letter H kan de kookzone nog heetijken. Er bestaat gevaar voor verbranding!

Bij een inductiekookzone worden de keramiek Niet direct, maar alleen door de terugstralende warmte van de pan verwarmd.

In de wokpan koken

• Nooit met messen of andere scherpe voorwerpen in de wokpan snijden of krassen. De oppervlaktecoating kan daardoor beschadigd raken.
• Tussen wokpan en kookplaat mogen er zich geen vreemde voorwerpen of verontreinigingen bevinden. Die{kennenveroorzaken.
• De wokpan zonder inhoud Niet te sterk verhitten!

Bediening van de toetsen

De hier beschreiben besturing verwacht na het bedieren van een (keuze-) toets daarna de bediening van een volgende toets.

De volgende toets moet principieel binnen 10 seconden worden bediend, anders worden de keuze geannuleerd.

De plus-/min-toetsen könnenApart worden aangeraakt of ingedrukt geho- den worden.

Kookplaat en kookzone inschakelen

1. Zolang op de Aan/Uit-toets drukken tot de kookstandweergave 0 aantoont.

U hoor een kort signaal.

De besturing is maar voor gebruik.

2.Meteen daarna met de plus-toets + mIn-toets een kookstand

kiezen.

Door de plus-toets worden de kookstand 1 ingeschakeld, door de min-toets de kookstand 12.

1. Een metalen pan (wok) op de kookzone plaatsen.

De panherkenning schakelt de inductiespoel in.

Zolang geen metalen pan op de kookzone worden geplaatst, wisselt de aanwijzingussen de ingestelde kookstand en het symbol

Zonder pan worden de kookzone om veiligheidsredenen na 10 minutes uitgeschakeld. Meer hierover in het hoofdstuk „panherkenning".

Kookzone uitschakelen

1. a) Meermaals op de min-toets duken tot de kookstandweergave 0 aantoont, of

b) een keer tegelijk op de min-toets en pludetoets drukken.

De kookzone worden vanop elke kookstand direct uitgeschakeld, of

c) op de Aan/Uit-toets dukken. De volledige kookplaat worden uittgeschakeld.

Kookplaat uitschakelen

1. Op de Aan/Uit-toets dukken. De kookplaat worden onafhankelijk van de instelling volledig uitgeschakeld.

1.

STOP-functie

Het koken kanijdelijk met de STOP-toets worden onderbroken, bijv. als er aan de deur worden gebeld. Om het koken met bezelfde kookstanden voort te zetten, moet de STOP-functie worden beeindigd. Een ev. ingestelde timer worden gestopt en loopt daarna verdier.

Om veiligheidsredenen is deze functie slechts 10 minuten beschikbaar. Daarna worden de kookplaat uitgeschakeld.

2.

1. Kookgerei staat op de kookzone en een gewenste kookstand is ingesteld.
2. Op de STOP-toets duken. In planta van de gekozen kookstand verschijnen na elkaar de letters S-T-O-P.
3. De onderbreking worden beeindigd door eerst op de STOP-toets en daarna op een willekeurige andere toets (behalte de Aan/Uit-toets) te drukken.

3.

De tweede toets moet binnen 10 seconden worden bediend, anders worden de kookplaatuitgeschakeld.

1

controleampje

2.

3.

4.

Kinderbeveiling / vergrendeling

Door de kinderbeveiliging/ vergrendeling konnen de bediening van de toetsen en de instelling van een kookstand worden geblokkeerd. Alleen de Aan/Uittoets kan nog altd worden bediend om de kookplaat UIT te schaken.

Kinderbeveiliging inschakelen

1. Op de Aan/Uit-toets duken om de kookplaat in te schakelen.
2. Meteor daarna tegelijk op de timer-toets de min-toets drukken om de functie te activeren. Het controlelampje boven de Stop-toets brandt. De bediening is geblokkeerd.

Kinderbeveiliging uitschakelen

3.Op de

drukken.

1. Meteor daarna tegelijk op de timer-toets de min-toets drukken om de functie uit te schakelen. Het controleampje boven de Stoptoets dooft uit.

Vergrendeling inschakelen (tijdens het koken):

• Tegelijk op de timer-toets de min-toets drukken om de functie te activeren. Het controleampje boven de Stop-toets brandt. De bediening is geblokkeerd.

Vergrendeling uitschakelen

• Tegelijk op de timer-toets de min-toets drukken om de functieuit te schaken. Het controleampje boven de Stop-toets dooft uit.

Opmerkingen

• De geactiveerde kinderbeveiliging/ vergrendeling blijt ook behouden als de kookplaat uitgeschakeld is. Vooraleer weeer kan worden gekoott,要去 waarom eerst gedesactiveerd worden!
  Bij een stroomstoring worden de ingeschakelde kinderbeveiligigbing beeindigd, d.w.z. gedesactiveerd.

Automatische uitschakeling (timer)

Door de automatische uitschakeling worden elke ingeschakelde kookzone na een instelbareijd automatisch uitgeschakeld. Er{kunnen koektijden van 1 tot 99 minutes worden ingesteld.

1. Bij een kookzone een kookstand kiezen en een pan opzetten.
2. Op de timer-toets duken. Het controelampje knippert.
3. Meeteen daarna met de min-toets of pluseoets kooktijd van 1 tot 99 minuten ingeven. Met de plus-toets begint de aangetoonde waarde bij 01, met de min-toets bij 30. Door gelijktdig aanraken van de plus- en min-toets worden de instelling teruggezet (00).
4. Na afloop van deijd worden de kookzone uitgeschakeld. Er is een tijd lang een signaal te horen, dat kan worden uitgeschakeld door op een willekeurige toets (behave de Aan/Uit-toets) te drukken.

Opmerkingen

• Het contrôlelampje knippert bij de timerweergave.
• Het contrôlelampje brandt bij de kookstandweergave.
• De ingestelde koektijd kan steeds worden gewijzigd: op de timer-toets drukken en met de min- pfs-toets koektijd veranderen.
• Automatische uitschakeling vervoed gissen: op de timer-toets drukken en een keer gelijktijdig op de min- plus-toets drukken.

Kookwekker (eierwekker) (kookzone uitgeschakeld)

Als de overeenkomstige kookzone uitgeschakeld is, kan een kookwekker geprogrammeerd worden.

1. De kookplaat inschakelen.
2. Op de timer-toets drukken.
3. Met de min-toets ofplustoets teijd in minutes instellen. Het controleampje boven de kookstandweergave brandt. Het controleampje brandt als de inductiekookplaat is uitgeschakeld.
4. Na afloop van deijd is er eenijd lang een signaal te horen, dat kan worden uitgeschakeld door op een willekeurige toets (behalte de Aan/Uittoets) te drukken.

Opmerkingen:

De kookwekker blijft ook dan in werkung als de inductiekookplaat uitgeschakeld is. Om deijd te wijzigen de kookplaat met de Aan/Uit-toets inschakelen.

Als de kookwekker (eierwekker) is ingeschakeld, kan de overeenkomstige kookzone Niet worden ingeschakeld.

1

2.

3.

4.

Ingestelde kookstand	Automatisch aankoken:tijd (min:sec)
1	0:40
2	0:48
3	1:04
4	1:36
5	2:00
6	2:56
7	4:00
8	5:20
9	7:12
10	2:00
11	3:12
12	-

Automatisch aankoken

Bij het automatisch aankoken geleurt het aan de kook brengen met kookstand 12. Na een bepaaldeijd worden automatisch maar een lagere doorkookstand (1 tot 11) teruuggeschakeld.

Bij het gebruik van het automatisch aankoken要去 alleen de doorkookstand worden gekozen waarmee de bereiding verder要去 worden gekookt, waar dat de elektronica automatisch terugschakelt.

Het automatisch aankoken is geschikt voor gerechten die koud worden opgezet, op hoog vermogen worden verwarmd en op de doorkookstand Niet permanent in het oog moeten worden gezhonden (bijv. het koken van soepvlees).

1. Kookstand 0 instellen.
2. Meete daarna door tegelijk op de plus-toets de min-toets te drukken de aankook automatiek activeren. AfwisseIend knippert dan A en 12 (A en als er nog geen pan werd opgezet).
3. Meteor daarna met de min-toets en lagere kookstand 1 tot 11 kiezen.
4. Het automatisch aankoken verloopt volgens de programmering. Na een bepaaldeijd (zie tabel) worden het kookproces op de doorkookstand voort-gezet.

Opmerkingen

Tijdens het automatisch aankoken kan met de plus-toets + de door-kookstand worden verhoogd. Door op de min-toets + drukken, worden het automatisch aankoken uitgeschakeld.
- Behoudt men na activering van het automatisch aankoken de stand 12 en kiest men geen lagere kookstand, worden het automatisch aankoken na 10 sec. automatisch uitgeschakeld en stand 12 blijfbenhaven.

2. B 12
3. 1 → P
4. 10° → 12

Powerstand

De powerstand stelt extra vermogen voor de inductiekookzone ter beschikking. Een groe hoeveelheid water kan snel aan de kook worden gebracht. De powerstand werkt gedurende 10 minutes,ervolgens worden automatisch aan kookstand 12 teruggeschakeld.

1. De kookplaat inschakelen.
2. Eén keer op de min-toets dukken om de hoogste kookstand 12 in te stellen.
3. Een keer op de plus-toets Hukken om de powerstand te activeren. In de kookstandweergave verschijnt een P.
4. Na 10 minutes wird de powerstand automatisch uitgeschakeld. De P verdwijnt en er worden hier kookstand 12 teruggeschakeld.

Noot:

Om de powerstand verrvoegd uit te schakelen, op de min-toets drukken.

Vór het reinigen de kookplaat uitschakelen en lien afkoelen.
- De keramische kookplaat mag in geen geval met een stoorneinigingsapparaat of dergelijkere worden schoongemaaakt!
- Bij het reinigen erop letten dat slechts kort over de Aan/Uittoets worden geleveegd. Op die manier worden vermeden dat de kookplaat per ongeluk worden ingeschakeld!

Keramische kookplaat

Belangrijk! Gebruik nooit agressieve reinigingsmiddelen zoals grove schuurmiddelen, krassende pannenreiners, roest- en vlekkenverwijderaar enz.

Reiniging na gebruik

1. Maak de hele kookplaat alsijd schoon als ze vuil is - het beste telkens na gebruik. Gebruik hiervoor een vochtige doek en wat afwasmiddel. Daarna wrijft u de kookplaat met een schone doek droog, zatat er geen resten van afwasmiddel op het oppervlak awhilen.

Wekelijks onderhoud

1. Reinig en onderhoud de kookplaat een keer in de week grondig met gebruikelijkke reinigingsproducten voor vitrokeramiek.

Houdt u zich in elk geval aan de instructies van de fabrikant.

De reinigingsproducten vormen bij het aanbrengen een beschermende film, die water en vuil gegenhoudt. Alle verontreinigingen blijven op de film en+kunnen daarna veel gemakkelijker worden verwijderd. Vervolgens met een schone doek droogwrijven. Erogen geen resten van reinigingsmiddelen op het oppervlak achechterblijven, onward te bij het opwarmen agressief reageren en het oppervlak veranderen.

Sterke verontreinigingen en vlekken (kalkvlekken, parelmoerachtig glanzende vlekken)kest u het best verwijderen als de kookplaat nog lauwarm is. Gebruik hiervoort gebruikelijke reini-gingsmiddelen.Ga waar bij te werk zoals onder punt 2 beschre-ven.

Overgekooke spijzen eerst met een natte doek inweken en cervolgens de vuilresten met een speciale glasschaper voor keramische kookplaten verwijderen. Daarna de kookplaat reinigen zoals onder punt 2 beschreiben.

Gebruik de reinigingsschraper Niet in de ronding odomat u anders krassen in het oppervlak maakt!

Ingebrande suiker en gesmolten kunststof verwijdert u meteen - in nog hete toestand - met een glasschraper. Daarma de kookplatz reinigen zoals onder punt 2 beschreiben.

Zandkorrels, die eventuele bij het aardappelen schillen of sla schoonmakers op de kookplaten vallen, hunnen bij het verschuiven van pannen krassen veroorzaken. Let er dus op dat er geen zandkorrels op het oppervlak blijven liggen.

Kleurveranderingen van de kookplaat hebben geen invloed op de werkung en de stevigheid van de vitrokeramiek. Het gaat hierbij Niet om een beschadiging van de kookplaat, maar om nicht verwijderde en.daarom ingebrande resten.

Glanzende plekken ontstaan door slijtage van de panbodem, in het bijzonder bij het gebruik van kookservies met een aluminiumbodem of door ongeschicke reinigingsmiddelen. Ze können slechts moeizaam met gebruikelijke reinigingsmiddelen worden verwijderd. Eventueel de reinigingeermaals herhalen. Door het gebruik van agressieve reinigingsmiddelen en door schurende panbodemswordt het decor in de loop van de tijd afgeschuurd en ontstaan er donkere vlekken.

Ongekwaliffeerde ingrepen en reparations aan het apparaat zijn gevaarlijk,ondat er gevaar voor stroomstoten en kortsluiting bestaat. Om lichamelijke schade en schade aan het apparaat te voorkomen, moeten ze worden vermeden. Daaromogen dergelijke werkzaamheden alleen door een elektrrotechnicus, bijv. van de technische klantenservice, worden uitgevoerd.

Denk eraan

Als er aan uw apparaat storingen optreden, controllerer dan eerst aan de hand van deze gebruiksaanwijzing of u deoorzaken nicht zichkunt verhelpen.

Hierna vindt u tips voor het verhelpen van storingen.

De zekeringen vallen meermaals uit?

Neem contact op met de klantenservice of een elektromonteur!

De inductiekookplaat kan nicht worden ingeschakeld?

• Heeft de zekering van de huisinstallatie (zekeringenkast) gere-ageerd?
• Is de aansluitingskabel aangesloten?
  Zijn de sensoren vergrendeld (kinderbeveiliging), d.w.z. het controleampje boven de Stop-toets brandt?

• Zijn de sensoren gedeelelijk door een vochtige doeck, vloeistof of een metalen voorwerp bedekt? A.u.b. verwijderen.
• Wordt verkeerd servies gebruikt? Zie hoofdstuk „Servies voor inductiekookplaat".

Het symbol knippert en er is gedurende een bepaalde tijd een signal te horen.

Er is een permanente bediening van de touch-control-sensoren door overgekoote levensmiddelen, kookgerei of andere voorwerpen.

Oplossing: het oppervlak schoonmaken of het voorwerpen verwijden.

Om het symbool te wissen, opdezelfde toets drukken of de kookplaat uit- en inschaken.

De foute E2 worden getoond?

De elektronica is te heet. De inbouw van de kookplaat controle- ren, in het bijzonder op goede beluchting letten. Zie hoofdstuk Oververhittingsbeveiliging.

De foutcode U400 wordengetoond?

De kookplaat is verkeerd aangesloten. De besturing worden na 1suitgeschakeld en er is een continu signaal te horen. De correcte netspanning aansluten.

Er worden een foutcode (ERxx of Ex) getoond?

Er is een technisch defect. A.u.b. contact opnemen met de service.

Het pansymbool lerschijnt?

Er werden een kookzone ingeschakeld en de kookplaat verwacht dat er een geschikte pan worden opgezet (panherkenning). Pas dan worden er energia afgegeben.

Het pansymbool blijft versuschijnen, hoewel er een pan (wok) werk opgezet?

De pan is nicht geschickt voor inductie of heeft een tekleine diameter.

Degebrukke kookpannenmakegeluid?

Dat heeft een technische oorzaak; er bestaat geen gevaar voor de inductiekookplaat of de pan.

De koelventilator blijt na het uitschakelen nog lopen?

Dat is normal omdat de elektronica worden afgekoeld.

De kookplaat maakt geluiden (klikgeluiden)?

Dat heeft een technische oorzaak en is Niet te vermijden.

De kookplaat heeft barsten of breuken?

Bij breuken, barsten, scheuren of andere beschadigingen aan de keramische kookplaat bestaat gevaar voor elektrische schokken. Het apparaat onmiddelijk buiten gebruik nemen. Onmiddelijk de zekering in de woning uitschakelen en contact opnemen met de klantenservice.

Opmerking

De KUPPERSBUSCH-inductiekookplatz mag alleen volgens de instructies in deze handleiding worden ingebouwd. Als dit voorschrift nicht worden nageleefd, sluit KUPPERSBUSCH elke aansprakelijkheid uit en verliezen de toegekende keurmerken hun geldigheid!

Veiligheidsinstructies voor de keukenmeubelmonteur

• Het finer, de lijm of de kunststoffbekleding van de aangren-zende meubels moeten temperatuurbestendig zijn (>75^) . Als het finer en de bekleding onvoldoende temperatuurbestendig zijn, können ze verrormen.
• Bij het ingebouwde apparatusaat mag geen contact möglichk zich met onderdelen die bij het gebruik onder spanning staan.
• Het gebruik van muurstrips van massief hout op het werkblad achechter de kookplaat is toegelaten voor zover de minimumafstanden volgens de inbouwtekeningen worden gespecteerd.
• De minimumafstanden aan de achterkant van de kookplaatuit-sparingen要去en volgens de inbouwtekening worden gespecteerd.
• Bij het inbouwen maar een hoge kast is een verilgheidsafstand van minstens 40mm vereist. De zichkant van de hoge kast要去 met warmtebestendig materiaal worden bekleed. Om goed te konnen werkden dient de afstand darüber ten minste 300mm te bedragen.
• De afstand:tussen kookplaat en afzuigkap moet minstens zo groot,zijn als in de montagehandleiding van de afzuigkap is voorgeschreven.
• Het verpakkingsmaterial (plastic folie, piepschuim, nagels, enz.)要去 de buurt van kinderen worden gezogen omdat deze delen eventuele risicobronnen vormen. Kleine onderden können worden ingeslikt en bij folie bestaat verstikkingsgevaar.

Beluchting

• De afstand:tussen de inductiekookplaat en de keukenmeubels of de ingebouwde apparaten moet groot genoeg+zijn zodate de inductieve gedeelten voldoende geventileerd worden.
• Als het vermogen van een kookzone regelmatig vanzelf发展格局, is de koeling waarschijnlijk onvoldoende. In dat geval is het aanbevolen dechterwand van de onderkast ter hoogte van de uitsparing in het werkblad te openen en de voorste dwarslijst van het meubel over de gehele bredte van de kookplaat te verwijderen, zDat een betere luchtcirculatie möglich is.

Montage

Belangrijke opmerkingen

• Eventuele dwarslijsten onder het werkblad moeten tenminste ter hoogte van de uitsparing in het werkblad worden verwijderd.
  Overmatige warmteontwikkeling lungs onder, bijv. door een oven zonder dwarssstromventilator, moet worden vermeden.
• Als bij inbouwfontuizen de pyrolysefunctie worden gebruikt, mag de inductiekookplaat Niet worden gebruikt.
• Bij de inbouw boven een lade要去 erop worden gelet dat er geen puntige voorwerpen in de lade worden bewaard. Die kuren anders aan de onderkant van de kookplaat blijven haken en de lade blokkeren.
• Als er zich een tussenbodem onder de kookplaat bevindt, moet de minimale afstand tot de onderkant van de kookplaat 20mm bedragen om een voldoende beluchting van de kookplaat te garanderen.
• De kookplaat mag Niet boven koelkasten, vaatwassers, was-machines of droogkasten worden ingebouwd.
• Om brand te vermijden, moet erop worden gelet dat geen brandgevaarlijke,licht ontvlambare of door warmte cervormbare voorwerpen direct naast of onder de kookplaat worden geplaatst of gelegd.

Kookplaatafdichting

Vór het inbouwen moet de meegeleverde kookplaatafdichting zonder onderbreking worden ingelegd.

• U moet verhinderen dat er tussen de rand van de kookplaat en het werkblad of tussen het werkblad en de muur vloeistoffen in de daaronder ingebouwde elektrische apparaten können indringen.
  Bij inbouw van de kookplaat in een oneffen werkblad, bijv. met een keramisch of vergelijkbaar oppervlak (segels enz.)要去 de pakking, die zich ev. aan de kookplaat bevindt, worden verwijderd. In deplaats waarvan要去 de verbindingussen kookplaat en werkblad met plastische afdichtmaterialen (kit) worden afgedicht.
• De kookplaat in geen geval met silicone vastkleven! Anders is het later nicht meer möglichk de kookplaat weer te verwijderen zonder ze te vernielen.

Uitsparing in het werkblad

De uitsparing in het werkblad moet zo nauwkeurig möglichk met een goed,recht zaagblad of een bovenfrees worden uitgezaagd. De snijvlakken dienen daarna te worden verzegeld zDat er geen vocht kan binnendringen.

De uitsparing voor de kookplaat worden volgens de afbeeldingen uitgezaagd. De keramische kookplaat要去 absolut het zonzaal en op gelijke hoogte met het werkblad liggen. Eventuele spannings konnen de glazenplaat doe broken. Controleren of de pakking van de kookplaat correct zit en volledig aflsuit.

Montagehandleiding

Clips

• De clips op de aangegeven afstanden in de uitsparing van het werkblad inslaan. Door de horizontale aanslag is geen aanpassing in de hoogte nodig.
  Belangrijk: de horizontally aanslag van de clips moet vlak op het werkblad liggen (breukgevaar vermijden).
• Om de clips te zekeren können schroeven worden gebruikt.

Belangrijk:

Als de keramische kookplaat scheef zit of spant, bestaat er verhoogd breukgevaar bij de montage!

① Minimumafstand tot naburige wanden
Uiftreesmaat
③ Buitenmaat kookplaat
④ Kabeldoorvoer door dechterwand
⑤ Inbouwooogte

Montagehandleiding

Special geval: montage in een stenen anrechtblad

Bij een aanrechtblad van marer, graniet of dergelijkke worden de clips Niet aan de uitsparing, maar aan de kookplaat geschroefd:

bij een 30 mm dik aanrechtblad:

bij een 40 mm dik aanrechtblad:

• Kochfeld hinten mit der Kante einsetzen und vorsichtig absenk. Daarbij de clips met de handen indrukken.
• Kookplatz omlaag drukken tot ze volledig op het aanrechtblad ligt.
• Als de uitsparing in het aanrechtblad wat te groot geworden is, bestaat de möglichkheid de veerspanning te verhogen door delippen van de clips waar buiten te buigen.

Inbouw van meerdere kookplaten

Als meerdere kookplaten naast elkaar worden ingebouwd, moeten de in de volgende tekening afgebeidelimumaufstandentussen de uitsparingen worden gerespecteerd:

Elektrische aansluiting

• De wettelijkke voorschriften en aansluit voorwaarden van deplaatselijke elektriciteit smaatschappij要去en strikt worden nageleefd.
• De overtollige kabellenge moet UIT de inbouwzone onder het apparatusaat worden getrokken.
• U moet er ook op letten dat de netspanning met de op het typeplaatje aangegeven netspanning overeenstemt.
• De inductiekookplaat is bij levering met een aansluitkabel uitergerust.
• Het apparaat worden met stekker geleverd en mag alleen op een reglementair geinstalleerde, geaarde contactdoos worden aangesloten.
• De ingebouwde aansluitkabel moet in geval van beschadiging door de klantenservice door een speciale aansluitkabel worden verrangen.
• De contactdoos mag zich onder het aanrechtblad onder de kookplaat of in een naburige kast in de muur bevinden. Ze mag Niet boven de kookplaat zitten!
• Bij het ingebouwde apparaat mag geen contact möglichk zich met onderdelen die bij het gebruik onder spanning staan.

Aansluitwaarden

Netspanning: 230 - 240V~, 50-60 Hz

Technische gegevens

Afmetingen Kookplaat hoogte/ bredte/ diepte mm 120 x 465 x 519 Vermogen kW 2,5 (3,0*) Kookplaat, totaal kW 3,0

• Vermogen bij ingeschakelde powerstand

Inbedrijfstelling

Na het inbouwen van de kookplaat en na het inschakenen van de voedingsspanning (aansluiting op het net) vindt eerst een zichtest van de besturing plaats en verschijnt er een service-informatie voor de klantenservice.

Met een sponsje en wat sop even over het oppervlak van de kookplaat vegen en verrolgens droogwrijven.
