EWI 456.0 - Cucina Küppersbusch - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo EWI 456.0 Küppersbusch in formato PDF.
| Tipo di prodotto | Piano cottura a induzione |
| Marca | Küppersbusch |
| Modello | EWI 456.0 |
| Dimensioni (L x P x H) | 465 x 519 x 120 mm |
| Peso (stimato) | 10 kg |
| Alimentazione | 230-240 V ~, 50-60 Hz |
| Potenza totale | 3,0 kW (con Power) |
| Numero di zone di cottura | 1 zona Wok |
| Tipo di comando | Touch-Control (tasti sensibili) |
| Funzioni principali | Spegnimento automatico, timer (clessidra), precottura automatica, funzione STOP, intensità Power, rilevamento pentole, limitazione durata di funzionamento |
| Sicurezza | Sicurezza bambini, blocco, protezione contro il surriscaldamento, indicazione di calore residuo |
| Pulizia e manutenzione | Superficie vetroceramica: pulire dopo l'uso con un panno umido, manutenzione settimanale con prodotto speciale per vetroceramica. Non utilizzare detergenti abrasivi o apparecchi a vapore. |
| Materiale della superficie | Vetroceramica |
| Tipo di recipienti compatibili | Fondo magnetico (acciaio smaltato, ghisa, acciaio inox compatibile induzione) |
| Rilevamento pentole | Sì, automatico |
| Indicatore di calore residuo | Sì (display H) |
| Ventilazione | Richiede una ventilazione adeguata nel mobile |
| Installazione | Incastro nel piano di lavoro, rispettare le distanze di sicurezza |
| Informazioni generali | Manuale di istruzioni disponibile in più lingue. Garanzia del produttore. |
Domande frequenti - EWI 456.0 Küppersbusch
Domande degli utenti su EWI 456.0 Küppersbusch
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale EWI 456.0 - Küppersbusch e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EWI 456.0 del marchio Küppersbusch.
MANUALE UTENTE EWI 456.0 Küppersbusch
Smaltimento dell'imballaggio
Smaltire gli imballi per il trasporto nel rispetto dell'ambiente. La rimessa dell'imballo nel circolo di produzione consente di risparmiare le materie prime e di diminuire la quantità di rifiuti.
Smaltimento degli apparecchi fuori uso
Il simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato un normale rifiuto domestico, ma deve essere portato al punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche.
Smaltendo in modo appropriato quello prodotto si contribuisce alla salvaguardia dell'ambiente e alla salute della collettività. Si mettono in pericolò l'ambiente e la salute delle persone smaltendo i prodotti in modo non adeguato. Per informazioni più dettagliate sul risciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
Uso conforme allo scopo
Il piano di cottura è stato progettato per la preparazione di cibi in ambito domestico. Non deve essere utilizzato per altri scopo se non quello previsto.
Quitrovate...
Siete pregati di leggere attentamente le informazioni contente nel presente manuale prima di mettere in funzione l'apparecchio. In quello manuale sono contente importantiindicazioni relative la vostra sicurezza, l'uso, la cura e la manutenzione dell'apparecchio, affinché ne possiate rimonere soddisfatti a lungo.
Se dovesse mai verificarsi un guasto, consultrare innanzitutto il capitolo «Cosa fare in caso di problemi?». Spesso è possible riparare piccoli guasti in modo autonomo evitando così iosti che si devono normalmente sostenere per la riparazione.
Conservare con cura quello manuale. e consignatelo ai nuovi eventuali proprietari per loro opportuna informazione e per la tutela della loro incolumità.
Indices
Indicazioni di sicurezza 61
Per il collegamento e il funzionamento 61
Per il piano di cottura 61
Per le personne 6
Descrizione dell'apparecchio 62
Uso dei tasti a sensore 62
I comandi 63
Il piano di cottura. 63
Rilevamento pentola 63
Limitazione della durata d'esercizio 63
Altre funzioni 63
Protezione contro il surriscaldamento. 63
Pentole dautilizzare per la cottura ad induzione 64
Il wok giusto 64
Gradi di cottura 64
Indicatore del calore residuo. 64
Cottura nella padella wok. 64
Comando a tasti. 65
Accensionedelpianoedella zona di cottura. 65
Spegnimento di una zona di cottura 65
Spegnimento del piano di cottura 65
Funzione STOP 66
Blocco dei sensori /sicurezza per i bambini 66
Spegnimento automatico (timer) 67
Orologio contaminuti. 67
Cottura con avvio rapido 68
Livello Power 68
Pulizia e manutenzione 69
Piano di cottura in vetroceramica. 69
Macchie particulari 69
Cosa fare in caso di problemi? 70
Istruzioni di montaggio. 71
Indicazione 71
Indicazioni di sicurezza per il montaggio
deimobili da cucina 71
Ventilazione 71

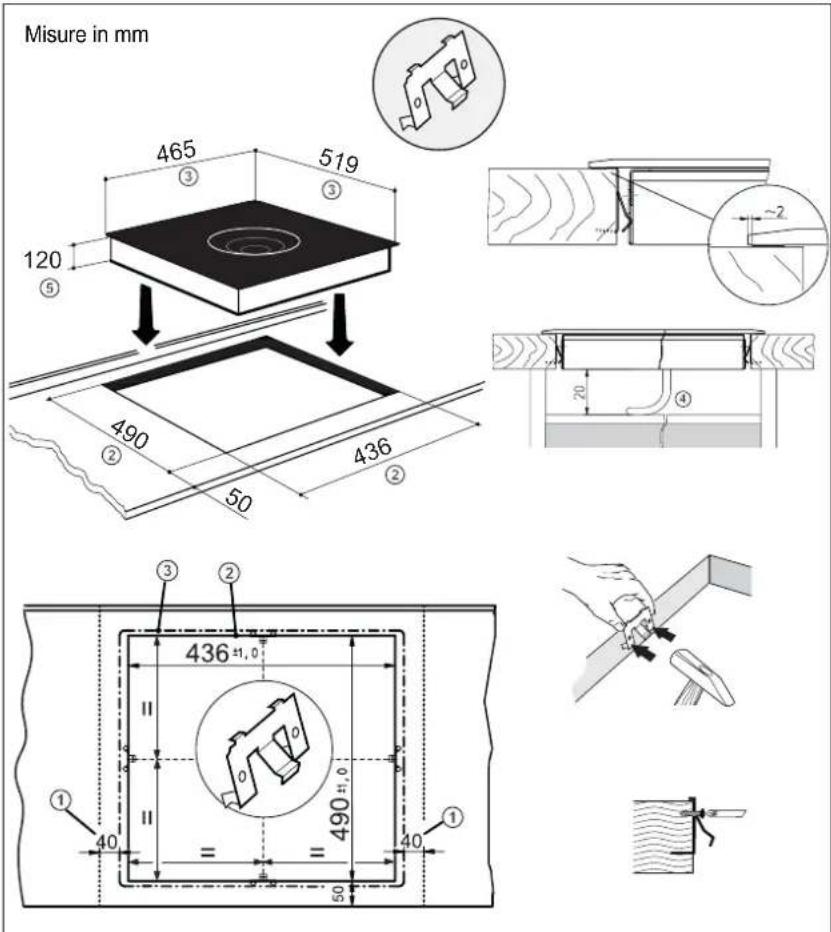

Incasso 71
Casco eccezionale: Incasso in un piano
di lavoro in pietra. 73

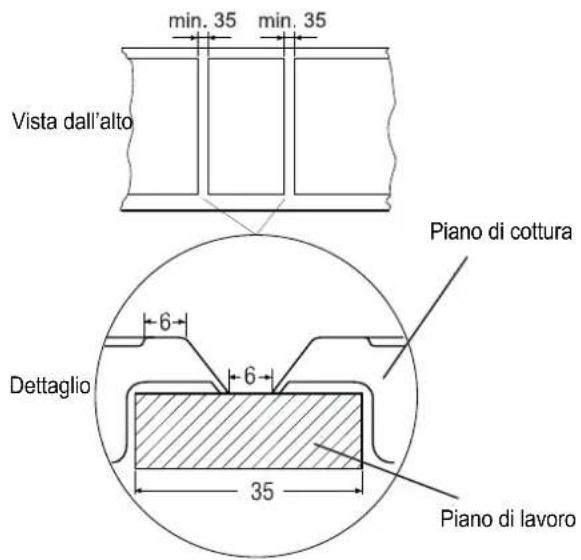

Montaggio di più piani di cottura 73
Collegamento elettrico 73
Dati tecnici 73
Messa in funzione 73
Indicazioni di sicurezza
Per il collegamento e il funzionamento
Gli apparecchi corrispondono alle attuali prescrizioni di sicurezza.
- Solo un tecico specializzato è autorizzato a collegare l'apparecchio alla rete elettrica, ad eseguire operazioni di manutenzione ordinaria o a riparare l'apparecchio, attenendosi naturalmente alle disposizioni di sicurezza vigenti in materia. Lavori eseguiti in modo inappropriato sono mettere in pericolo la vostra incolumità.
Per il piano di cottura
- A causa della rapida reazione in presenza di gradi di cottura extremamente elevati (livello Power) non lasciare mai incustodito il piano di cottura ad induzione acceso!
- Fate attenzione al rapido riscaldamento delle zone di cottura. Evitate di fare cuocere a vuoto le pentole, perché possono sur-riscaldarsi!
- Non mettete pentole e padelle vuote sulle zone di cottura accese.
- Dopo l'uso, spegnere immediatamente la zona di cottura premendo il rispetto tasto Meno e non solotramite il riconoscimento delle pentole.
- I grassi e gli oli possono prendere fuoco se si surriscaldano. Si raccomanda pertanto di non allontanarsi durante la preparazione di cibi contenti oli o grassi. In caso gli oli o i grassi dovessero prendere fuoco, non spegnete mai con acqua! Mette il coperchio sulla pentola e spegnete la zona di cottura.
- La superficie in vetroceramica è molto resistenteagli urti. Evi tate pero che oggetti solidi e duri cadano sulla superficie di cotura, perché potrebbero provocare la rottura se appuntiti.
- Esiste un pericolo di scosse elettriche in presenza di incinu-ture, crepe o se la superficie di cottura in vetroceramica si dovesse rompere. Spegnete immediatamente l'apparecchio. Disinserite il fusibile ed interpellate il Servizio Tecnico.
- Se a causa di un dificeto nel commando dei sensori non si può più spegnere il piano di cottura, disinserite immediatamente il fusible ed interpellate il Servizio Tecnico.
- Fate attenuatione se si collegano appearecchi elettrici addizzionali! I cavi di allacciamento non devono venire a contatto con le zone di cottura calde.
-
La superficie di cottura in vetroceramica non deve essere usata come superficie d'appoggio!
-
Non appoggiare sulla superficie di cottura né fogli di alluminio, né materiale plastico. Tenete lontano dal piano di cottura caldo tutto ciò che possa fondere, come p.es. oggetti di plastica, film protettivi e specialmente zucchero o cibi molto zuccherati. Per evitare che la superficie si danneggi, dovete rimuovere immeditamente e con cautela lo zucchero alla zona di cottura più alta calda servendovi di un apposto raschietto per vetro.
- Non appoggiare oggetti metallici, come stoviglie o posate, sulla superficie del piano di cottura ad induzione perché potrebbero surriscaldarsi. Pericolo di scottature!
- Non mettere mai oggetti infiammabili, lavormente esplosivi o deformabili direttamente quello il piano di cottura.
- Fate attenzione agli oggetti metallici che si portano a diretto contatto con il corpo, perché possono surriscaldarsi nelle immeditate vicinanze del piano di cottura. Attenzione, pericolò d'ustione! Con oggetti non magnetizzabili, come ad es. anelli d'oro o d'argento, non si corre lo stesso rischio.
- Non riscaldare mai scatole di conserva ancora chiuse e confesezioni multistrato sulle zone di cottura. L'apporto di energia potrebbe farle scoppiare!
- Assicuratevi che i tasti a sensore siano sempre puliti, perché l'apparecchio potrebbe interpretare le macchie di sporco come un contatto digitale voluto. Non appoggiare mai oggetti di alcun tipo (pentole, asciugamani ecc.) sui sensori! Se i cibi traboccati dovessero ricadere sui tasti a sensore, si consiglia di spegnere l'apparecchio.
- Le pentole e i tegami non devono copire i tasti sensori, perché alltrimenti l'apparecchio si disattiva automaticamente.
- Attivate la sicurezza bambini in presenza di animali domestici in grado di raggiungere il piano di cottura.
- Non utilizzato il piano di cottura se nel forno è in corso il processo di pirolisi.
Per le personne
- Questo apparecchio non è destinato ad essere maneggiato da persona (bambini inclusi) con facoltà mentali, sensoriali o intellettuali diminuite o che non disponogo dell'esperienza e/o la conoscenza necessaria, a meno che sono sotto sorvegianza di una persona responsable per la loro sicurezza o che ricevono istruzioni da que's ultima su come usare l'apparecchio. Tenere sempre quello sorvegianza tutti i bambini per assicurare che non giocano con l'apparecchio.
- Attenzione!
Le superfici delle zone di cottura si riscaldano durante l'uso. Per quello motivo tenere lontani i bambini.
- I portatori di pacemaker o di microinfusore devono assicurarsi che il funzionamento dei loro apparentchi non sa pregiudatorio dal Campo induttivo (la gamma di frequenza del Campo induttivo è compresa tra 20 e 50 kHz).
- Zona Wok
- Piano di cottura in vetroceramica
- Pannello dei comandi Touch-Control
- Tasto di accensione/spegnimento
- Tasto Più (aumentare)
- Tasto Meno (diminuire)
- Indicazioni livello di cottura e temporizzatore
- Spia di controllo del temporizzatore lampeggia del grado di cottura si accende.
- Tasto Stop
- Spegnimento automatico (timer)
- Spia di controllo del bloccaggio sensori
Uso dei tasti a sensore
L'uso del piano di cottura in vetroceramica avviene tramite i tasti a sensore Touch-Control. Funzionamento dei tasti a sensore: toccare leggermente un significo della superficie in vetroceramica. Ogni tocco corretto è confirmato da un segnale acustico. Per amplificare parlere in seguito simpliciente del «tasto» inceve che del tasto a sensore Touch-Control.
Tasto d'accensione/spegnimento
Usateo per accendere e spagnere il piano di cottura. Questo tasto è in pratica l'interruttore principale.
Tasto Piu / Tasto Meno (6)
Con questi due tasti si possono regolare ed impostare il livello di potenza, lo spegnimento automatico e il contaminuti.
Diminuite i valori con il tastingo Meno, augmentateli con il tastingo Piu.
Il valore indicato più essere cancellato premendo contemporaneamente i due tasti.
Indicazioni grado di cottura e temporizzatore 88
Questo indicatoro对我ra il grado selezionato oppure
H. Calore residuo
P. Livello Power
U. Rilevamento pentole
A. Cottura con avvio rapido
STOP .... Funzione Stop
Tasto STOP
Ilprocessodi cottura puo essere brevamente interrotto mediante la funzione STOP.
Tasto Timer (0)
Per la programmazione dello spegnimento automatico o del timer contaminuti.
Il piano di cottura
Il piano di cottura è dotato di un Campo di cottura ad induzione. Una bobina di induzione situata sulla superficie di cottura in vetroceramica origina un Campo elettromagnetico代替ivo che penetrà nella vetroceramica ed induce una corrente termica sulla base della pentola.
Nella zona di cottura ad induzione il calore non viene più trasmesso da un radiatore ai cibi passando per il recipiente di cottura, pensi il calore necessario viene创建工作 direttamente all'interno del recipiente delle correnti induttive.
Vantaggi del piano di cottura ad induzione
- Cottura a risparmio energetico grazie alla trasmissione diretta dell'energia alla pentola (sono necessarie stoviglie apposite in materiali magnetizzabili).
- Maggiore sicurezza grazie alla trasmissione di energia solo al recipiente appoggiato sul piano di cottura.
- Elevato rendimento nella trasmissione di energia alla zona di cottura ad induzione alla base della pentola.
Rapida velocità di riscaldamento. - Ridotto pericolodi bruciature poiché la superficie di cottura viene riscaldata solo alla base della pentola; i cibi traboccati non si attaccano.
- Regolazione rapida e precisa dell'apporto di energia.
Rilevamento pentola
Qualora su una zona di cottura non vi sia alcuna pentola o se la pentola (wok) dovesse essere troppo piccola, non è trasmessa alcuna energia. Il mancato funzionamento viene indicato dal lampegliare del symbolo dell'indicatore del livello di potenza.
Se sulla zona di cottura c'è una pentola adatta, il sistema di rilevamento ne rileva la presenza ed accende il piano al grado di cottura impostato. La trasmissione di energia viene interrottaanche quando si rimuove la pentola alla zona di cottura;nell'indicatore del livello di potenza lampeggia il symbolo
Qualora si dovesse attivare la funzione di riconoscimento della pentola nonostante le dimensioni ridotte delle pentole o delle padelle appoggiate sulla zona di cottura, verrà trasmessa solo l'energia necessaria.
Limitazione della durata d'esercizio
Il piano di cottura ha un disposativo automatico che limita la durata d'esercizio.
La durata di funzionamento d'ogni singola zona di cottura dipende dal grado di cottura selezionato (v. tabella).
Il presupposto è che non si modificino le impostazioni della zona di cottura durante il suo funzionamento.
Quando si attiva il dispositivo per la limitazione della durata d'esercizio, la zona di cottura si spegne, è emesso un breve segnale e viene visualizzata una H.
La funzione di spegnimento automatico ha in agli modo precedenza rispetto al dispositivo di limitazione; la zona di cottura si spegne solo dopo che è terminato il tempo impostato per lo spegnimento automatico (è possibile, per esempio, uno spegnimento dopo 99 minuti e un grado di cottura 12).
| Grado di cottura impostato | Limitazione della durata d'esercizio (ore:min) |
| 1 | 10:36 |
| 2 | 8:40 |
| 3 | 7:04 |
| 4 | 5:53 |
| 5 | 5:09 |
| 6 | 4:20 |
| 7 | 3:45 |
| 8 | 3:12 |
| 9 | 2:44 |
| 10 | 2:19 |
| 11 | 1:53 |
| 12 | 1:30 |
Altre funzioni
L'azionamento contemporaneo o prolongato di due o più sensori - ad es. a causa di una pentola appoggiata involontariamente sui di essi - non attiva nessuna delle funzioni di accensione.
Il simbolo r'comincia a lampeggiare e viene emesso un segnale acustico. Si disattiva il piano dopo alcuni secondi. Rimuovete I'oggetto dai tasti.
Per disattivare il symbolo premete ancora una volta lo stesso tasto o spegnete e accendete il piano di cottura.
Protezione contro il surriscaldamento
Utilizzando il piano di cottura a piena potenza per un lungo periodo, l'eletronica cui avere difficultà da raffreddamento se la temperature ambiente è elevata.
Per evitare che nell'elettronica si formano temperature troppo elevate, la potenza della zona di cottura viene abbassata automaticamente.
Se durante il normale utilizzato del piano di cottura e a normali temperature ambiente dovesse essere visualizzata spesso l'abbreviazione E2, significhe che il raffreddamento è probabilitmente insufficiente.
Le cause possono essere ricercate in insufficienti aperture di rafreddamento o nella mancanza di un'appropriata schermatura. Se necessario controllare l'installazione.
Pentole da utilizzato per la cottura ad induzione
I recipienti utilizzati per la superficie di cottura ad induzione devono essere di metallo, avere proprieta magnetiche e un fondo di dimensioni sufficienti.
Utilizzate solo pentole con fondi adatti per le piastre ad induzione.
| Recipienti adatti Recipenti inadatti | |
| Recipients di acciaio smaltato con fondo spesso | Recipients in rame, acciaio inox, alluminio, vetro refrattario, legno, ceramica e terracotta |
| Recipients in ghisa con fondo smaltato | |
| Recipients in acciaio inox multi-strato, acciaioferritico inossida-bile ed alluminio con fondo speciale | |
Come determinare se state utilizzando la pentola giusta
Eseguite il test del magnete descritto di seguito oppure accerta tevi che il recipiente abbia il marchio che certifica che è adatto per la cottura con corrente di induzione.
Test del magnete:
Avvicinate il magnete al fondo del vostro recipiente di cottura. Se il magnete viene attratto, potete utilizzato il recipiente sul piano di cottura a induzione.
Nota!
Durante l'utilizzo delle pentole per cottura ad induzione di alcuni produttori si sono sentire dei fruscii che sono da ricondurre alle modalità di fabbricazione delle pentole stesse.
Il wok giusto
Il piano di cottura ad induzione funziona bene soltanto se il wok si adatta in modo ottimale alla superficie in vetroceramica.
La curvatura del fondo del wok deve adattarsi alla zona di cottura ed essere adatta all'induzione. Unicamente padelle wok di quello tipo offrono una diffusione uniforme del calore nell'interno della padella. Per quello motivo vi raccomandiamo l'uso della padella Wok Kuppersbusch, ACC 762 (51 ca.).
L'utilizzo di pentole inadatte porta a un malfunzionamento o direttamente al non funzionamento del piano di cottura e nel caso peggiore potrebbe mettere in pericolato la sicurezza degli utenti!
Gradi di cottura
La potenza della zona di cottura può essere regolata su vari livelli. Nella tabella sono elencate leindicazioni relative ai diversi tipidi cottura.
| Grado impostato | Adatto a |
| 0 | Posizione OFF, uso del calore residuo |
| 1 | Proseguito di cottura di quantità ridotte di cibo (potenza minima) |
| 2, 3, 4 | Proseguito di cottura |
| 5, 6, 7 | Cottura di grande quantità di cibo, arrostimento di pezzi più grandsi |
| 8, 9 | Arrostimento, soffritto con farina |
| 10, 11 | Arrostimento |
| 12 | Arrostire / rosolare, cuocere |
| P | Livello Power (potenza massima) |
Indicatore del calore residuo
Il piano di cottura è dotato di un indicatore del calore residuo con il symbolo H.
La visualizzazione dell'H dopo lo spegnimento significa che si può usfu rire del calore residuo per mantenere in caldo i cibi o scioglierli.
Anche dopo che si è spenta la visualizzazione dell'H, la zona di cottura può essere più calda. Attenzione, pericolò d'ustioni!
La superficie in vetroceramica non si riscalda direttamente, ma è riscaldata solo indirettamente delle basi delle pentole.
Cottura nella padella wok
- Non operare mai con coltelli o altri strumenti taglianti nella padella wok per non danneggiare il rivestimento della padella.
- Assicuratevi che tra la padella wok e la superficie in vetroceramica non si trovino corpi estranei o particelle di sporco perché potrebbero graffiare la vetroceramica.
Non fare riscaldare troppo la padella wok vuota.
I comandi
Comando a tasti
Per attivare il dato qui descripto, dopo aver premuto un tasto (di selezione) se ne deve premere di seguito un'alto.
Il secondo tasto delve essere premuto entro 10 secondi, perché altrimenti si disattiva la selezione desiderata.
I tasti Piè e Meno possono essere attivati singolarmente o essere tenuti premuti in modo permanente.
Accensione del piano e della zona di cottura
- Premete il tasto di accensione/spegnimento a che gli indicatori del grado di cottura non visualizzano 0. Si sente un breve segnale acustico. Il lavoro è pronto per l'uso.
- Selezionate il grado di cottura con il tasto Più [+] o Meno [].
Selezionando il tasto Più si attiva il grado di cottura 1, selezionando il tasto Meno il grado 12. - Appoggiate una pentola di metallo (wok)sulla zona di cottura. Il rilevamento pentola aziona la bobina di induzione. Fino a quando non si appoggia una pentola metallica sulla zona di cottura, vengono indicati alternativamente il grado di cottura impostato e il simbolo U. Per motivi di sicurezza la zona di cottura viene disattivata se non si appoggia una pentola entro 10 minuti. Vedi capitolo «Rilevamento pentola».
Spegnimento di una zona di cottura
- a) Premete più volte il tasto Meno fio a quando non viene indicato il grado di cottura 0 oppure
b) premete contemporaneamente una volta i tasti Meno e Piu La zona di cottura cui esere spenta direttamente independentemente dal grado di cottura impostato oppure
c) selezionate il tasting di accensione/spegnimento n seguito il piano di cottura si spelgnne completamente.
Spegnimento del piano di cottura
- Premete il tasto di accensione/spegnimento [piano di cottura viene completamente disattivato indipendentemente delle impostazioni attive.
I comandi
1.
2.
3.
Funzione STOP
Il processo di cottura più essere brevamente interrotto mediante la funzione STOP (p.e. per andare a rispondere al Telefono). Per poter poi riprendere il processo di cottura allo stato livello di potenza, bisogna disattivare la funzione STOP. Il timer che era stato eventualmente impostato si blocca per poi riprendere da dove si era fermato.
Per motivi di sicurezza但这a funzione è disponibile solo per 10 minuti, tra scorsi i quali il piano di cottura viene spento.
- La pentola è appoggiata su una zona di cottura ed è stato impostato un grado di cottura.
- Premete il tasto STOP invoce del grado di cottura, si accendono una dopo l'altra le lettere S-T-O-P.
- Si disattiva la funzione premendo innanzi tutto il tasting STOP ® quindi un'alto tasting a piacere (ad eccezione del tasting di accensione/specnimento).
Il secondo tanto deve essere premuto entro 10 secondi, perché altrimenti il piano di cottura si spegne.
1.
Spia di controlo
2.
3
4.
Blocco dei sensori /sicurezza per i bambini
Con esta funzione si possono bloccare i tasti e l'impostazione di un livello di cottura. Unicamente il tasto di accensione / spegnimento rimane attivo per spagnere il piano di cottura.
Attivazione della sicurezza bambini
- Premete il tasto di accensione/spegnimento acendere il piano di cottura.
- Premete quindi contemporaneamente il tasto timer il tasto Meno La spia di controlo sopra il tasto Stop si accende. Il lavoro è blocato.
Disattivazione della sicurezza bambini
- Premete il tastingo/segnimento
- Premete quindi contemporaneamente il tasto timer [stastro]Meno per disattivare la funzione. La spia di controllo sopra il tasto Stop si spegne.
Attivare il bloccaggio sensori (durante il processo di cottura)
- Premete quindi contemporaneamente il tasto timer il tasto Meno per attivare la funzione. La spia di controllo sopra il tasto Stop si accende. Il lavoro è bloccato.
Disattivazione del bloccaggio sensori
- Premete quindi contemporaneamente il tasto timer e il tasto Meno per disattivare la funzione. La spia di controllo sopra il tasto Stop si spegne.
Indicazioni
- Il blocco/ sicurezza bambini rimane accesoancheafterdo Ispegnamento del piano di cottura!Si deve allora disattivarlo per la prossima cottura.
- Una caduta di corrente provoca la disattivazione della sicurezza bambini impostata.
Spegnimento automatico (timer)
Lo spegnimento automatico disattiva agli zone di cottura accesa al termine di un periodo di tempo predeterminato. Possono essere regolati tempi di cottura tra 1 e 99 minuti.
- Impostate un grado di cottura per una zona di cottura e mettete su una pentola.
- Premete il tasto Timer spia di controlo lampeggia.
- Impostate quindi un tempo di cottura compreso tra 1 e 99 minuti premendo il tasting Meno tasto Piu tasto Piu. Premendo il tasting Piu il valore indicato inizia da 01, premendo il tasting Meno da 30. Premendo contemporaneamente i tasting Piu e Meno si azzzera l'impostazione (00).
- La zona di cottura si spegne allo scadere del periodo di tempo impostato eviene emesso un breve segnale acustico che può essere disattivato premendo un tasto qualsiasi (ad eccezione di quello di accensione / spegnimento).
Indicazioni
- La spia di controllo del temporizzatore lampeggia.
- La spia di controllo del grado di cottura è accesa.
- La durata di cottura può essere modificata in qualsiasi momento. Premete il tasto Timer è cambiate la durata di cottura con il tasto Meno è Più.
- Per l'interruzione anticipata dello spegnimento automatico, premete il tasting Timer ® simultaneamente premete una volta i tasti Meno e Più.
Orologio contaminuti (zona di cottura spenta)
Se la zona di cottura è spenta si può programmare il contaminati.
1.Accendete il piano di cottura.
2. Premete il tasto Timer
3. Impostate il tempo in minuti premendo il tasto Meno tasto Piu La spia di controllinga sopra l'indicazione del grado di cottura lampeggia. La spia di controllo è accesa, quando è spento il piano di cottura da induzione.
4. Allo scadere del tempo impostato viene emesso un breve segnale acustico che cui essere disattivato premendo un tasto qualsiasi (ad eccezione di quello di accensione/spegnimento).
Indicazioni
L'orologio contaminuti funzionaancheafterchospentiolpiano di cottura. Per modificare il tempo impostato accendete il piano di cottura premendo il tasto di accensione/spegnimento
Quando é inserito il contaminuti, la rispettozza di cottura non può essere accesa.
I comandi
1.
2.
3.
4.
Cottura con avvio rapido
Con esta funzione la cottura inizia al grado 12 per poi essere diminuita automaticamente (gradi da 1 a 11) trascorso un determinato periodo di tempo.
Quando si attiva la funzione di cottura con avvio rapido, si deve impostare anche il grado di cottura per il proseguito di cottura che sare selezionato automaticamente dall'elettronica.
La cottura con avvio rapido è adatta per piatti che da freddi devono riscaldarsi velocimento e che sono poi continuare a cuocere sulla dover nelle controllati continuamente (p.e. i boliti di carne).
- Impostate il grado di cottura 0.
- Premete quando contemporaneamente il tasting Più e i tasting Meno per attivare la funzione dello spegnimento automatico. Lampeggiano alternamente A e 12 (se non è stata appoggiata nessuna pentola lampeggiano alternamente A e L
- Selezionate quando un grado di cottura minore per il proseguito di cottura (da 1 a 11) premendo il tastingo Meno
- La cottura con avvio rapido sta funzionando correttamente e_i trascorso un determinato periodo di tempo (vedi tabella), la cottura proseguirà al grado di cottura impostato precedentemente.
| Grado di cottura impostato | Cottura con avvio rapido Tempo (min:sec) |
| 1 | 0:40 |
| 2 | 0:48 |
| 3 | 1:04 |
| 4 | 1:36 |
| 5 | 2:00 |
| 6 | 2:56 |
| 7 | 4:00 |
| 8 | 5:20 |
| 9 | 7:12 |
| 10 | 2:00 |
| 11 | 3:12 |
| 12 | - |
Indicazioni
- Durante l'avvio rapido si può augmentare la potenza per il proseguito di cottura premendo il tasto Più. PremendtastoiMeno si disattiva la funzione di cottura con avvio rapido.
- Se dopo che si è attenuata la funzione di cottura con avvio rapido, non si selezione un grado di cottura inferiore a 12 per il proseguito di cottura, la funzione si disattiva automaticamente dopo 10 secondi e rimane il grado di cottura 12.
1.
2
3
4.
Livello Power
La funzione Power mette a disposizione delle zone di cottura ad induzione delle potenze supplementari. Si può, per esempio, far bollire velocamente una grande quantità d'acqua.
La funzione Power è attiva per 10 minuti, trascorsi i quali il livello di potenza si abbassa automaticamente a 12.
- Accendete il piano di cottura.
- Premete una volta il tasto Meno per impostare il livello di cottura massimo 12.
- Premete una volta il tasto Piu ber attivare la relativa funzione Power. L'indicatore del livello di potenza visualizza una P.
- La funzione Power si disattiva automaticamente dopo 10 minuti. La P si spegne e si attiva il livello di potenza 12.
Nota!
Per disinserire anticipamente la funzione Power basta premere il tasto Meno.
- Lasciate raffreddare le superfici prima di procedere alla pulizia.
- Il piano di cottura non deve essere pulito in nessun caso utilizzando appearechi di pulizia a vapore o simili!
- Fate attenuationa strofinare soltanto brevamente sul tasto di accensione / spegnimento per evitare di accendere involontariamente il piano di cottura.
Piano di cottura in vetroceramica
Importante! Per la pulizia non utilizzato mai detergenti aggressivi, come prodotti o spugne abrasive, prodotti antiruggine, smacchiatori, ecc.
Pulizia dopo l'uso
- Pulite sempre il piano di cottura quando sporco, preferibilmente dopo agli uso. Servitevi per la pulizia di un panno umido e di un po' di detersivo per stoviglie a mano. Asciugate quandi il piano di cottura con un panno pulito per rimuovere i possibili resti di detersivo dalla superficie in vetroceramica.
Manutenzione settimanale
- Pulite e curate il piano di cottura una volta la settimana con un prodotto comune per la pulizia della vetroceramica. Rispectate sempre leindicazioni del produttore.
Il silicone presente in questi prodotti genera una pellicola protet-tiva idrorepellente e contro lo sporco. Tutte le macchie restano sulla pellicola e possono essere quindi rimosse con facilità. Asciugate quando la superficie con un panno pulito. Fate atten-zione a che non rimangano resti di detergente sulla superficie di cottura perché avrebbero una reazione aggressiva quando la si riscalda e potrebbero modificarne la struttura.
Macchie particulari
Eliminate lo sporco più difficile e le macchie persistenti (ad es. di calcare) al termine della cottura quando la zona di cottura è ancorta tiepida. Usate un detersivo comune in commercio e procedete come descritto al punto 2.
Rimuovete inizialmente i cibi incrostati dalla superficie di cotura con un panno bagnato ed eliminare quindi quando rimane servendovi di uno speciale raschietto per superfici in vetroceramica. Continuate quand la pulizia come descririto al punto 2.
Per non danneggiare la superficie nelle zone curvate non dovete usare li raschietto di vetro.
Rimuovete immediatamente zucchero o materiale plastico alla superficie di cottura ancora calda con un raschietto per vetro. Continuate quando la pulizia come descririto al punto 2.
I granelli di sabbia che possono essere caduti sul piano di cottura durante la pulizia di insalata o patate, potrebbero graffiarla quando si spostano le pentole! Rimuovete quindi immediamente i possibili granelli alla superficie di cottura.
Cambiamenti cromatici non influscono sul funzionamento e la stabilità della vetroceramica. Non si tratta infatti di modifiche del materiale del piano di cottura, ma di semplici residui non rimossi che si sono quindi carbonizzati.
Si possono formare superfici lucide dovute allo sfregamento dei fondi delle pentole, specialmente se d'alluminio, e all'utilizzo di detergenti non appropriati. è difficile rimuoverle utilizzando i comuni prodotti di pulizia. Puo rendersi necessario ripetere la pulizia più volte. L'utilizzo di detergenti aggressivi, o la frizione con il fondo delle pentole, potrebbe smerigliare nel tempo le decorazioni del piano di cottura e potrebbe contribuire alla formazione di macchie scure.
Cosa fare in caso di problemi?
Evitate lavori e riparazioni dell'apparecchio che non siano eseguiti da personale qualificato, perché si corre il rischio di scosse elettriche e cortocircuiti. La non osservanza di但这a regola potrebbe averre come conseguenza danni alla persona e all'apparecchio. Fate pertanto eseguire i lavori soltanto da un elettricista specializzato come ad es. da uno del Servizio Tecnico.
Notabene!
Se dovesse mai verificarsi un guasto, consultate innanzi tutto il presente manuale d'uso per verificare se vuo essere rimioso personalmente.
Seguono alcuni consigli su come eliminare i possibili problemi.
I fusibili scattano ripetutamente?
Interpellare il Servizio Tecnico o un'elettricista.
Il piano di cottura ad induzione non si accende?
- É scattato il fusibile domestico?
- É stato collegato il cavo di alimentazione?
- I tasti a sensori sono bloccati (sicurezza bambini) la spia di controllo sulla tasto Stop lampeggia.
- I tasti sono parzialmente coperti da un panno umido, un liquido o un oggetto metallico? Scopriere i tasti.
- Sono state'utilizzate delle pentole non adatte? Vedete nel capitolo «Indicazioni sulle pentole da utilizzato».
Il simbolo r'comincia a lampeggiare e viene emesso un breve segnale acustico.
Si è in presenza di un azionamento dei tasti Touch-Control causato da cibi caduti sul piano di cottura, da pentole o da altri oggetti.
Rimedio: pulire la superficie o rimuovere l'oggetto.
Per spegnere il significo lampeggiante, premere lo stesso tasto o spegnere e riaccendere il piano di cottura.
E' visualizzatoo il codice di erreore E2?
L'electronica è troppo calda. Controllare l'incasso del piano di cotura e assicurarsi che la ventilazione sia sufficiente. Vedi capitolo «Protezione da surriscaldamento».
E' visualizzato il codice d'erreore U400?
Il piano di cottura non è stato collegato in modo corretto. I comandi si disattivano dopo 1 sec. e viene emesso un segnale acustico. Collegare la corretta tensione di alimentazione.
E' visualizzato un codice di erre Rxx o Ex?
Si è in presenza di un difetto tecnico. Mettersi in fatto con il Servizio Tecnico.
E' visualizzato il symbolo
È stata accesa una zona di cottura, ma non vi è stata più appoggiata una pentola (riconoscimento pentola). La zona si riscalderà solo in presenza della pentola.
Continua ad essere visualizzato il symbolo honostante sua stata appoggiata una pentola (wok) sulla zona di cotura?
La pentola non è idonea alla cottura ad induzione o ha un fondo troppo piccolo.
Le pentole usate emettono rumor?
I rumori sono dovuti a motivi tecnici. Non ci sono pericoli per il piano di cottura o la pentola.
Il ventilatore di raffreddamento continua a funzionare anccho\ dopo lo spegnimento del piano di cottura?
Énormaleperché sédevrafreddardel'elettronica.
Si sentono rumori come se qualcosa scricchiolasse o scattasse?
É dovuto a motivi tecnici e non può essere evitato.
Sono presenti rotture o incrinature sul piano di cottura?
Esiste un pericolo di scosse elettriche in presenza di incrinature, crepe o se la superficie di cottura in vetroceramica si dovesse rompere. Spegnete immediatamente l'apparecchio. Disinserite il fusibile ed interpellate il Servizio Tecnico.
Indicazione
Il piano di cottura ad induzione KUPPERSBUSCH devesezzere montato attenendosi escludamente alleindicazioni contentuenei presentiistruzioni:In caso di mancata osservanza delle presenti norme,la KUPPERSBUSCH declina ogni responsabilita e le autorizzazioni relative alla punzonatura perdono validità!
Indicazioni di sicurezza per il montaggio dei mobili da cucina
- Impiallacciature, collanti o rivestimenti plastici sui mobili adiacenti devono essere termoresistenti (>75^) . Se non sono sufficientemente termoresistenti, potrebbero deformarsi nel tempo.
- Ad apparecchio montato delveanche essere assicurata la protezione dal contatto accidentale con i cavi elettrici.
- Se si rispetto ane distanze minime prescritte e permesso aplicare dei pannelli decorativi in legno massiccio sul bordo posteriore del piano di lavoro.
- Devono sono auch essere rispetto le distance minime dei ritagli del piano sul lato posteriore come indicate nelle illustrazioni di montaggio.
- Mantenere una distanza di sicurezza laterale dai pensili di almeno 40~mm . Il rivestimento laterale del pensile deve essere di materiale resistente al calore. Per esigenze tecniche di lavoro, la distanza laterale dai pensili deve essere di almeno 300~mm .
- La distanza minima da osservare tra le cappe aspiranti e la superficie di cottura deve corrispondere come minimo a quell'indicata nelle istruzioni di montaggio della cappa aspi-rante.
- I materiali di imballo (p.es. fogli di plastica, polistirolo espanso, aghi, ecc.) devono essere tenuti lontani dai bambini, perché potrebbero risultare pericolosi per la loro incolumità. Potrebbero infatti inghiettre le parti piccole o rischiare il soffocamento giocando con le pellicole di plastica.
Ventilazione
- La distanza tra il piano di cottura ad induzione e i mobili da cucina o gli apparentchi da incasso deve essere tale da garantire una sufficiente ventilazione ed un sufficiente scarico dell'aria.
- Se la potenza di una zona di cottura aumento e riduce automaticamente (v. il capitolo Protezione contro il surriscaldamento), quello significica che possibilmente il raffreddamento non risulta sufficiente. Occorre aprire la parete posteriori del mobile nell'area dell'apertura del piano di lavoro e di rimuoverve la traversina frontale del mobile affinché si crei un'apertura per la circolazione dell'aria fatto il piano di lavoro per tutte la larghezza dell'apparecchio.
Incasso
Avverenze importanti
- Rimuovere i possibili listelli trasversali che si trovano nell'area inferiore d'intaglio del piano di lavoro.
- Evitare unecessivo surriscaldamento inferiore, causato per esempio da fornì sprovvisti di ventilatore a corrente trasversale.
- Non utilizzato il piano di cottura se nel forno è in corso il processo di pirolisi.
- Realizzando il montaggio sopra un cassetto, si deve prestare attenzione che possibilmente non ci sono oggetti appuntiti. Questo oggetti potrebbero angolarsi alla parte inferiore del piano di cottura e bloccare il cassetto.
- Se si trovava una parete intermedia al di sotto del piano di cottura esta deve essere montata con una distance minima di 20 mm dal fondo inferiore del piano di cottura per garantire una circolazione ottimale dell'aria attorno al piano di cottura.
- Il montaggio del piano di cottura sopra refrigeratori, lavastoviglie e lavativici o asciugatori non è permesso.
- A causa del rischio d'incendio, assicuratevi che non ci siano mai oggetti infiammabili o deformabili per apporto di calore molto o in diretta prossimità del piano di cottura.
Guarnizione del piano di cottura
Controllare, prima del montaggio, che la guarnizione del piano di cottura sa collocata a dovere.
- Si delve evitare l'infiltrazione di liquidi tra la cornice del piano di cottura e il piano di lavoro, oppure tra il piano di cottura e la parete, i quali potrebbero ricadere sugli elettrodomestici sostosti.
- Se il piano di cottura è montato in una superficie di lavoro non pianza, come p.e. quale con rivestimenti di ceramica o simili (piastrelle etc.), si deve provedere alla rimozione della guarnizione che si trovava eventualmente sul piano di cottura e all'ermetizzazione della superficie di cottura utilizzato materiali per guarnizione di plastica.
- Non fissare il piano di cottura utilizzando silicone, perché non permetterebbe di smontare, se necessario, il piano di cottura alla danneggiarlo.
Intaglio del piano di lavoro
Ritagliare il piano di lavoro in modo preciso servendovi di una Buona lama di sega rettilinea o di una fresatrice verticale. Le superfici dell'intaglio devono quando essere sigillate per evitare la penetrazione di umidità.
Il piano di cottura deve essere ritagliato in conformità con i relativi disegni. La superficie di cottura in vetroceramica deve essere in perfetta posizione orizzontale e presentare una perfetta tenuta. Un'installazione sosto tensione potrebbe significare la rottura della piastra. Controllare che la guarnizione del piano di cottura si collocata a dovere.
Istruzioni di montaggio
- Inserite le clip nell'intaglio del piano di lavoro alle distance indicate. L'insertimento orizzontale non necessita di un'ulteriore regolazione in altezza.
- Importante: l'insertimento orizzontale delle clip deve combacciare con lo stesso livello del piano di lavoro (evitare il rischio di rotture).
- Per fissare le clip si possono utilizzare delle viti.
Important:
Se il supporto dovesse essere inclinato o fissato eccessivamente, il piano di cottura in vetroceramica si potrebbe rompere durante il montaggio.
① Distanza minima delle pareti adiacenti
(2) Misure d'incasso
③ Misure esterne del piano di cottura
Passaggio del cavo nella parete posteriore
⑤ Altezza d'incasso
Istruzioni di montaggio
Casoccezionale: Incasso in un piano di lavoro in pietra
Avvitate le clip direttamente al piano di cottura e non al ritaglio se usate un piano di lavoro in marmo, granite o simile. con piano di lavoro 30 mm
con piano di lavoro 40mm
- Posizione il piano al bordo posteriori e abbassatelo con cautela. In seguito premete le clip con le mani.
- Premete completeness in giù il piano di cottura fino a che non sa perfettamente abbassato.
- Se il ritaglio del piano di lavoro dovesse essere diventato troppo grande è possibile aumento la tensione piegando verso l'esterno i coprigiunti delle clip.
Montaggio di più piani di cottura
Durante il montaggio di più piani di cottura, uno vicino all'altro, ci si deve attenere alle distance minime tra i ritagli dei piani di lavoro, come descrizione nei seguenti disegni:
Collegamento elettrico
- Devono essere osservate le norme di legge e le disposizioni di collegamento dell'azienda elettrica locale.
- Le parti del cavo inccesso devono essere estratte alla zona ad incasso sotto l'apparecchio.
- Controllate che la tensione di rete corrisponda a quella indicata sulla targhetto.
- Il piano di cottura ad induzione viene equipaggiato in sede di produzione con un cavo di allacciamento.
L'apparecchio è predisisto per essere collegato unicamente ad una montata nel piano rispetto delle regole vigenti. - In caso di danneggiamento questo cavo di allacciamento integrato delve essere sostituito dal servizio d'assistenza tecnica.
- La presa non deve trovarsi sotto il piano di lavoro o dentro un armadio vicino nel muro e non deve nemmeno essere posizionata sulla area di cottura!
- Ad apparecchio montato delveanche essere assicurata la protezione da contatto accidentale con cavi elettrici.
Valori di collegamento
Tensione di rete 230 - 240V\~, 50-60 Hz
Dati tecnici
| Dimensioni del piano di cottura altezza /larghezza /profondità mm 120 x 465 Potenza kW 2,5 (3,0*) Piano di cottura, completo kW 3,0 | x 519 |
- Potenza con funzione Power attiva
Messa in funzione
Dopo il montaggio del piano e dopo l'allacciamento dell'alimentazione (collegamento alla rete) è eseguito per primo un autotest dell'unità di dato, il quale viene confirmato da segnale ottico di servizio per il Servizio Tecnico.
Pulite la superficie di cottura con una spugna, risciacquatela con acqua e quindi asciugatela.
