GEBRUIKSAANWIJZING AI220190 GAGGENAU

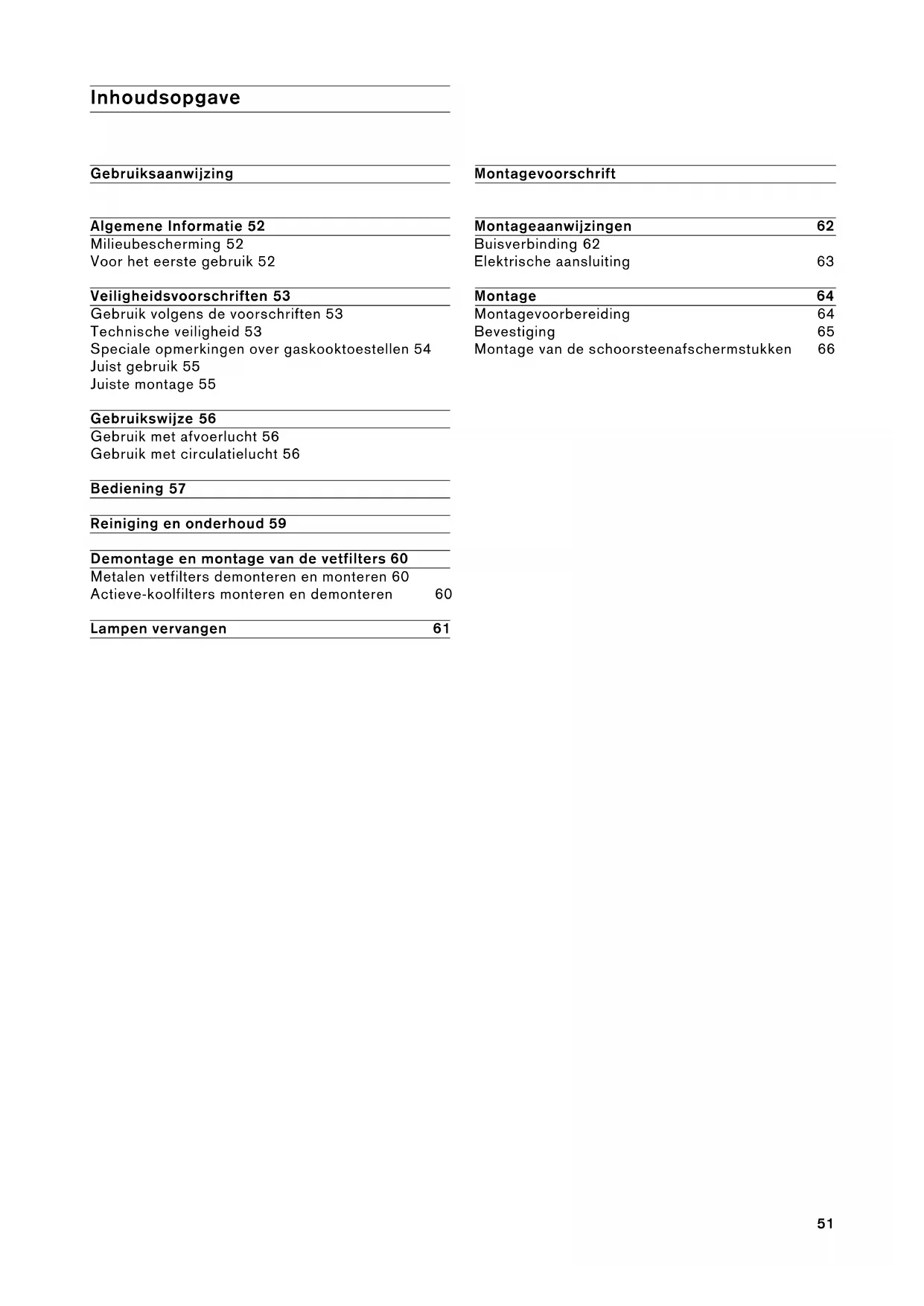

nl Gebruiksaanwijzing en montagevoorschrift

Algemene Informatie 52

Milieubescherming 52

Voor het eerste gebruik 52

Veiligheidsvoorschriften 53

Gebruik volgens de voorschriften 53

Gebruik met afvoerlucht 56

Gebruik met circulatielucht 56

Bediening 57

Reiniging en onderhoud 59

Demontage en montage van de vetfilters 60

Metalen vetfilters demonteren en monteren 60

Actieve-koolfilters monteren en demonteren 60

Lampen verrangen

61

Montagevoorschrift

Montageaanwijzingen 62

Buisverbinding 62

Elektrische aansluiting 63

Montage 64

Montagevoorbereiding 64

Bevestiging 65

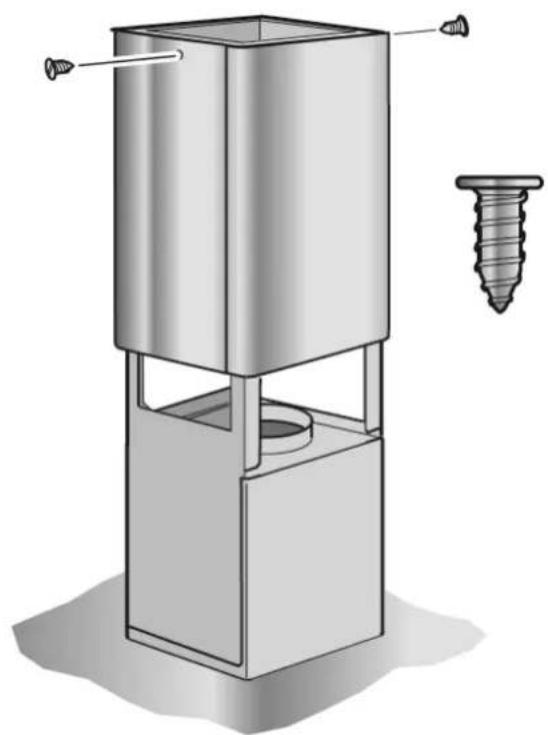

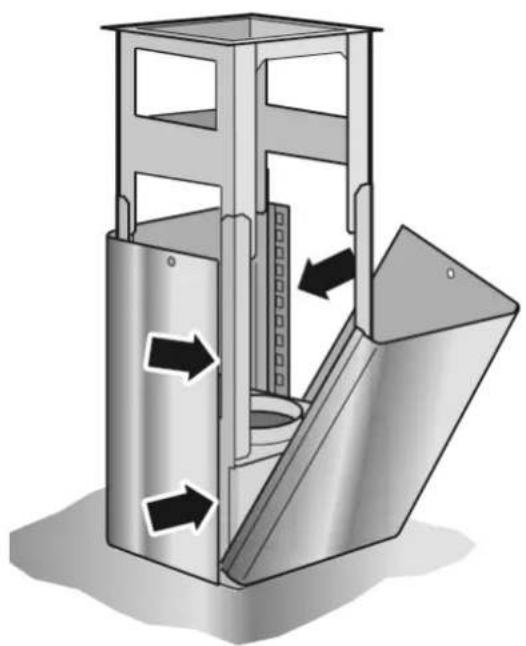

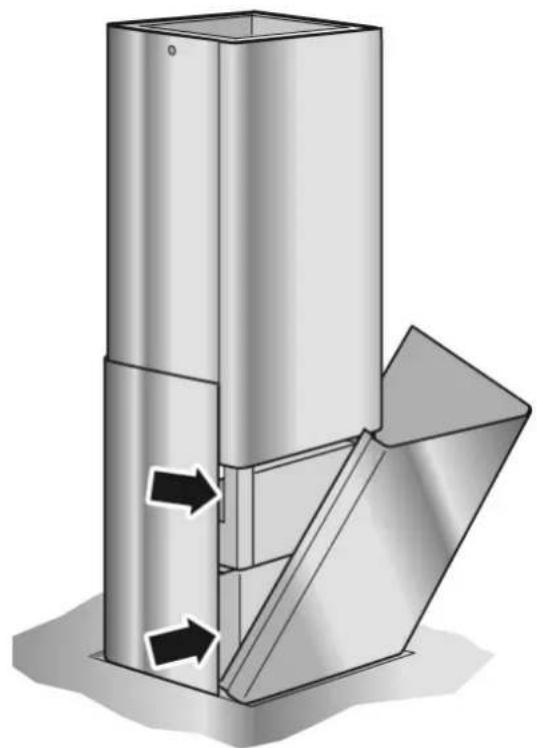

Montage van de schoorsteenafschemrstukken 66

Milieubescherming

Recycling van de transportverpakking

Uw nieuwe apparaat is op weg maar u beschermd door de verpakking. De gebruike materialen zijn onschadelijk voor het milieu en geschikt voor recycling. Zorg a.u.b. voor een milieuvriendelijk afvoer van het verpakking.

VERWONDINGSGEVAAR

De verpakking kan gevaarlijk zijn voor kinderen. Bewaar deze dus buiten bereik van kinderen.

Afvoeren van het oude apparatus

Oude apparaten zich geen waardeloos afval! Door een milieuvriendelijk afvoer konnen waardevolle grondstoffen worden teruggewonnen.

Dit apparaat is gekenmerkt volgens de Europese richtlijn 2002/96/EG over oude elektrische en elektronische apparaten (waste electrical and electronic equipment - WEEE).

Deze richtig vormt het kader voor het terugnemen en de verwerking van oude apparaten binnen de gehele EU.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

Doe het oude apparaat in geen geval bij het huisvuil!

Vraag bij uw specialzaak of gemeente om actuèle informatatie over het afvoeren van afval en het oude apparaat.

Zorg ervoor dat het oude apparaat buiten bereik van kinderen worden opgeborgen voordat het worden afgevoerd.

Voor het eerste gebruik

Opmerking: Deze gelebruiksaanwijzing geldt voor verzischlende uitvoeringen van het apparaat. Het is möglichd dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Lees de gebruiksaanwijzing zorgvuldig voorat u het neue apparaat in gebruik neemt. Deze bevat belangrijke informatie voor uw verilgheid en over het gebruik en onderhoud van het apparaat.

Bewaar de gebruiksaanwijzing en het installmentievoorschrift en overhandig deze als u het apparatusaat doorgeeft aan derden.

Storingen

Wonneer op de individatie een F worden teweergegeven:

Ziede paragraaf "Bediening".

De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en gedurende ca. 1 minuut uitgeschakeld lately. Daarna opniew inschakelen.

Neem bij vragen en storingen contact op met de klantenservice.

(zie de lijst met klantenserviceadressen).

Vermeld bij een telefoongesprek a.u.b. het volgende:

E-nr.

FD

Deze nummers vindt u op het typeplaatje in de afzuigkap. Dit is zichtaar nadat u de vetfilters hebt verwijderd.

Noteer们都nummers in de bovenstaandevakjes.

Gebruik volgens de voorschriften

• Deze afzuigkap voldoet aan de voorgeschreven veiligheidsbepalingen.
  Onjuist gebruik kan persoonlijk letsel of schadeveroorzaken.
• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik. De fabrikant is Niet aansprakelijk voor schade die het gevolg is van onjuist gebruik of onjuiste bediening.
• De fabrikant is Niet verantwoordelijk voor schade die het gevolg is van Niet-naleving van de veiligheidsvoorschriften.

VERWONDINGSGEVAAR

Laat kinderen Niet met de afzuiigkap spelen! Het apparaat Niet zonder toezicht lately bedieren door volwassenen en kinderen

• wonneer ze daartoe lichamelijk of geestelijk nicht in staat zich,
• of wanner zij onvoldoende kennis en ervaring hebben om het apparaat goed en veilig te bedieren.

• De afzuigkap heeft de fabriek in onberispelijke toestand verlaten. Controller het apparaat desondanks op schade voordat u het installeert. Als het beschadigd is, mag het nicht in gebruik worden genomen!
• Als het aansluitsnoor van de afzuigkap beschadigd raakt, moet het worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerde persoon, om gevaren te voorkomen.

• Montage (inclusief elektrische aansluiting), onderhoud en reparatie van de afzuigkap mogen alleen worden uitgevoerd door eenvakman. In elk geval moet de afzuigkap stroomloos worden gemaakt door de stekker uit hetstopcontact te trekken of door de zekering uitte schakelen!

• Door ondeskundige montage, onderhoud of reparatie kuren er aanzienlijke bevaren ontstaan voor de gebruiker, waarvoordefabrikant Niet aansprakelijk is.

• Veranderingen aan de elektrische of de mechanische constructie着眼 gevaarlijk en mogen Niet worden uitgevoerd! Ze kuren ook functiestoringen van de afzuigkap veroorzaken.

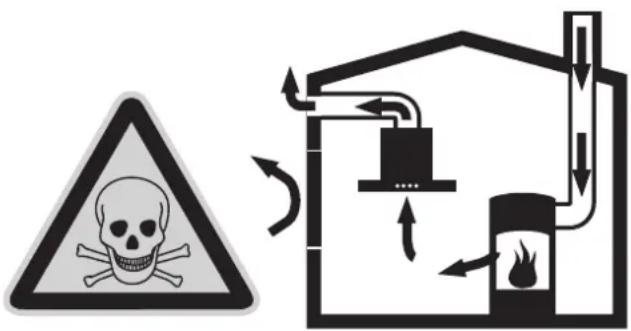

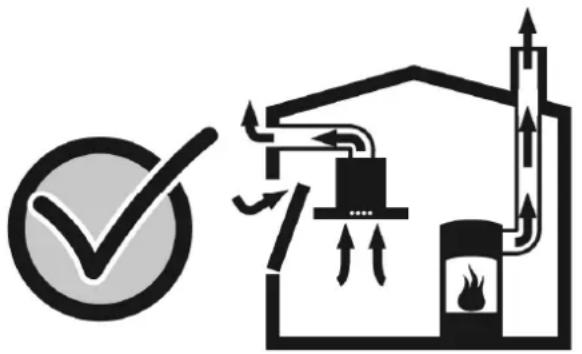

Gelijktijdig gebruik van de afzuigkap en een binnenluchtafhankelijkste stockplaats

Binnenluchtafhankelijkke stockplaatsen zijn bijvoorbeeld gas-, olie-, hout- of kolengestookte verwarmingsapparaten, geisers, boilers, kookplaten of ovens die verbrandingslucht uit de opstellingsruimte betrekken en waarvan het verbrandingsgas door een schoorsteen maar buiten worden afgevoerd.

VERGIFTIGINGSGEVAAR

Wanner de afzuigkap tegelijk worden gebruikt met een binnenluchtafhankelijk stockplaats bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

• Het apparaat kan zonder gevaar worden gezbruikt wanner de onderduk in de opstellingsruimte van de stookplaats Niet hoger is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanner de voor de verbranding benodigde lucht kan toestromen door Niet-aftsluitbare openingen, bijv. in deuren, ramen en luchttoevoer- of luchtafvoermuirkasten; of door middel van andere technische maatregelen.

• Men dient dus.altijd voor een afdoende luchttoevoer te zorgen.
• Gebruik van alleen een toevoerlucht/afvoerluchtmuurkast is onvoldoende om bennen grenswaarde te blijven.

Opmerking: Bij de beoordeling要去 rekening worden gezogen met de totale ventilatietoestand van de woning. Vraag voor de beoordeling het advies van een vakbekwame schoorsteenveger.

• Als de afzuigkap uitsluitend worden ingezet met circulatielucht, kan hij onbeperkt worden gebruikt.

Speciale opmerkingen over gaskooktoestellen

Bij montage boven gaskooktoestellen要去en de geldende wettelijkke nationale voorschriften (in Duitsland bijv. de "Technische Regeln Gasinstallation TRGI") worden nageleefd.
- De geldende inbouwvoorschriften en -aanwijzingen van de gasapparaatfabrikant要去en worden nageleefd.
Bij de montage dient men eraan te denken dat slechts een kant van de afzuigkap vlak naast een hoge kast of een muur mag liggen. Anders kan er een gevaarlijke opeenhoping van warmte ontstaan. De afstand tot de muur of de hoge kast要去 minstens 50~mm bedragen.

RISICO VAN BRANDWONDEN

Gebruik Nieteer dan twee gaskookzones tegelijk op de hoogste stand gedurende meer dan 15 minuten. Door de inwerking van de但它 bestaat er risico van brandwonden bij het aanraken van de behuizing!

Denk eraan dat een grote brander met meer dan 5kW (wok) overeenkomt met het vermogen van twee gasbranders.
- Door de sterke inwerking van de hitte kan de afzuigkap beschadigd raken.
Vlammen van gaskookapparatuur要去en algid met een pan zich afgedekt. Regel de vlam zodanig dat hij Niet buiten de panbodemuitkomt.

Juist gebruik

Reinig de afzuigkap zorgvuldig voordat u deze voor het eerst gebruikt.
Voor elke reiniging en onderhoud moet de afzuigkap stroomloos worden gemaakt door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
Lampen (vooral halogeelenlampen) worden tijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige vrijd een risico van brandwonden!
- Voordat een lamp worden verrangen, moet de afzuigkap stroomloos worden gemaakt en要去en de lampen aufgekoeld zich!
- Gebruik de afzuigkap alleen met aangebrachte lampen.
Schakel de afzuigkap aktijd in wanner er een kookzone worden gebruikt. Als de afzuigkap Niet is ingeschakeld, kan er condenswater ontstaan. Dit kan roestschade aan het apparatusaat

veroorzaken.

Zet geen voorwerpen op de afzuigkap.

BRANDGEVAAR

Niet flamberen onder de afzuigkap of met onafgedekte vlam werken.

De ingeschakelde afzuigkap zuigt de vlammen in het filter. Door afzettingen op het vetfilter bestaat er brandgevaar!

Houd toezicht op pannen en frituurapparaten wanner u levensmiddelen bereidt met olie en vet, bijvoorbeeld patates frites. Oververhitte olie en vet vat makkelijk vlam!
- Door de vetfilters regelmatig te reinigen en het actieve-koolfilter opijd te verrangen, voorkomt u brandgevaar.
- Gebruik de afzuigkap nooit zonder vetfilters.

Juiste montage

• Controller aan de hand van de handleiding van het kooktoestel of er een afzuigkap boven mag worden gezruikt.
  Voor zover de fabrikant van het kooktoestel geen grotere veiligheidsafstanden aangeeft, geldt er een minimumafstand
  van 550 mm tussen elektrische kookplaten en de onderkant van de afzugkap, zie afb.1.
  van 650 mm tussen gaskookplaten (bovenkant pandragers) en de onderkant van de afzuigkap, die afb.1.
  Bij gebruik van verschillende kooktoestellen geldt de grootste vermelde afstand.
  De breede van de afzuigkap要去 overeenkomen met de breede van het kooktoestel.
  Boven een stockplaats voor vaste brandstoffen waarvan een brandgevaar kan uitgaan ( bijv. vonken), mag de afzuigkap alleen worden gemonteerd wonneer de stockplaats een gesloten, Niet-verwijderbare afterscherming heeft en de nationale voorschriften worden nageleefd. Deze beperking geldt nicht voor gasfornuizen en gaskookplaten.
• Om beschadiging van het kooktoestel te vermijden,要去e worden afgedekt tijdens de montage.

Gebruikswijze

• De afzuigkap kan worden gebruikt met afvoerlucht en met circulatielucht. De standaardinstelling is afvoerlucht.

Gebruik met afvoerlucht

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensystemeennaar de buitenlucht afgevoerd.

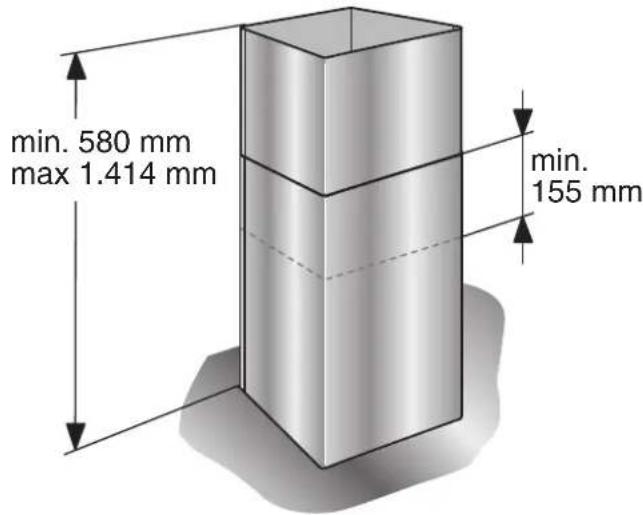

Afmetingen afvoerlucht

Gebruik met circulatielucht

De aangezogen lucht worden door de vetfilters en een actieve-koolfilter gereinigd en weeer teruggeleid maar de keuken.

Om bij gebruik met circulatielucht de reukstoffen te binden, moet een actieve-koolfilter worden ingebouwd (zie "Demontage en montage van de vetfilters").

Zowel de complete montageset als reservefilters
zijn verkrijgbaar bij de specialzaak, de
klantenservice en de Online-shop. Het
toebehorennummer vindt u acheiterin de
gebruiksaanwijzing.

Het stopcontact moet minstens 170~mm onder het plafond zich aangebracht.

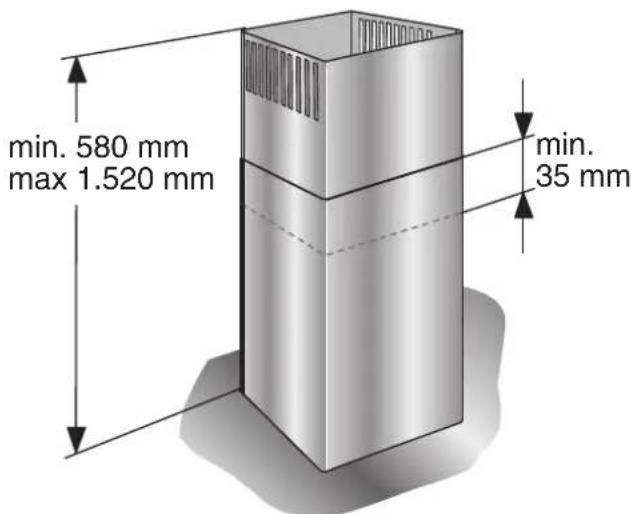

Afmetingen circulatielucht

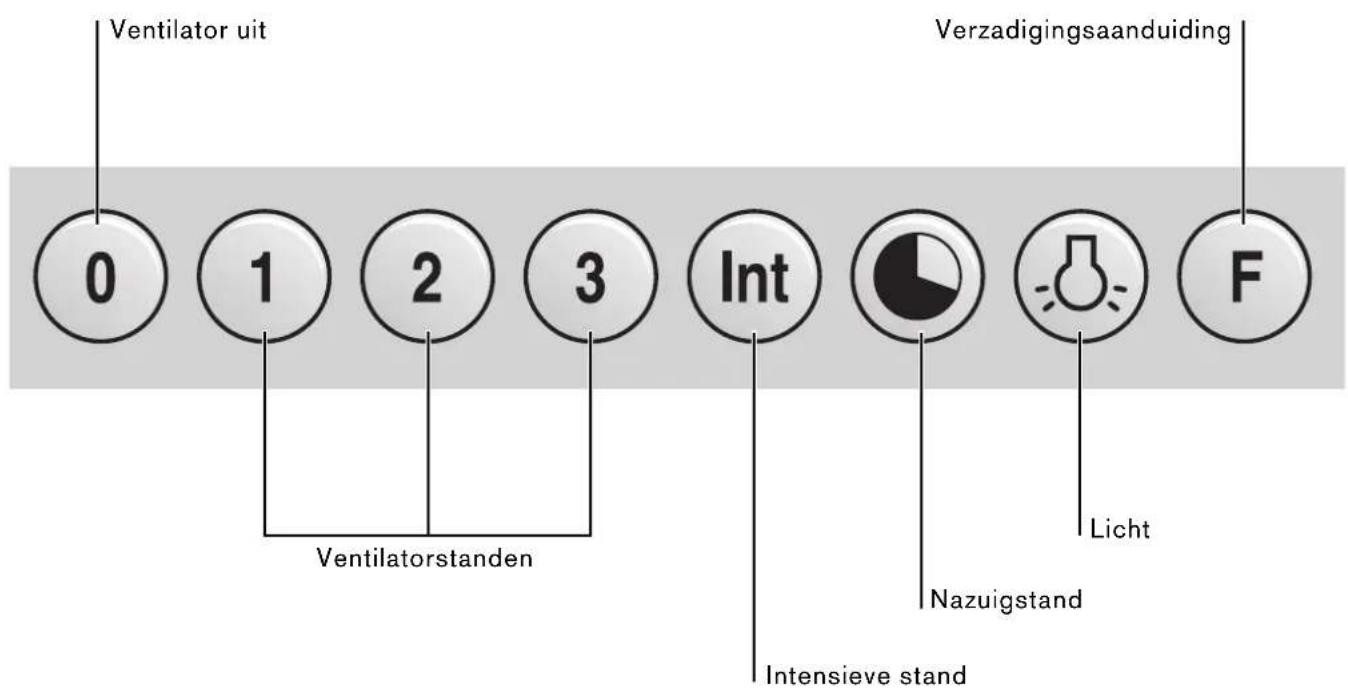

Bediening

De keukenwasem worden op de doeltreffendste manier verwijderd door:

• Inschakelen van de afzuigkap bij het begin van het koken.
  Uitschakelen van de afzuigkap pas enkele minutes na het einde van het koken.

Ventilator inschakelen:

Druk op de toets 1, 2, 3 of Int.

Ventilator uitschakelen:

Druk op de toets 0.

Intensieve stand

Met de intensieve stand worden het hoogste vermogen bereikt. Dit is voor korteijd nodig.

Bij het (aan)braden in een open pan adviseren wij de intensief-toets Int in te drukken.

Heeft u de afzuigkap via de intensieve afzuiging ingeschakeld, schakelt de kap na 5 minuten vanzelfuit.

Wanneer u de Int-toets indrukt, verwijl de afzugstand 1, 2 of 3 is ingeschakeld, schakelt de elektronica na 5 minuten intensieve afzuing automatisch over op de gekozen stand.
Wanner u de functie "intensief" wilt uitzetten voordat de ingestelde 5 minuten zich afgelopen, druk dan op de toets 0 ("motor uit") of op een andere stand. Uiteraard kunt u de afzuigkap op elk moment uitschakelen door op toets 0 ("motor uit") te drukken.

Speciale functions

Duur intensieve afzuiiging:

• Door de Int- en de 1-, 2- of 3-toets geleiktijdig in te drukken, kut u de duur van de intensieve afzuiging instellen, op 3, 5 of 10 Minutes, en deutsche waarde in het geheugen vastleggen. In de fabriek is het apparaat op 5 minutes ingesteld (toetsencombinate Int/2).

Nazuigstand:

• Het nazuigen is op een willekeurige stand möglichk. Druk eerst op de gewenste toets 1, 2, 3 of "intensief" en druk verwolgens op de toets.

Het apparaat zaibaiialle standen10 minuten nazuigen.Na 10 minuten wordt de afzuiing automatisch uitgeschakeld, de verlichting blijft aan.

Interval:

Opmerkelijk aan dit apparaat is de intervalfunctie. Hierbij worden de afzuiigkap automatischingschakeld voor telkens vijf minuten per uur. U kunt deze functie activeren door geluktijdigebediening van toets 0 en, afhankelijk van degewenste afzuiig-stand, toets 1,2 of 3.

Deze functie worden door het afwisseledend oplichten van de zoets met de betreffende afzuigstand aangegeven.

De interval-functie kan door het indrukken van de 0-toets worden uitgeschakeld.

Verlichting:

In- en uitschakelen: kort op toets drukken.
- De verlichting kan op elk moment worden gezruikt, ook als de ventilator isuitgeschakeld.
Instellen van de lichtsterkte: Houd de toets ingedrukt tot de gewenste lichtsterkte is bereikt.

Verzadigingsaanduiding: F

Na een bedrijfsduur van 30 eer knippert het vetfilter-controlelampje F. Het knipperen van het lampje geeft aan dat de vetfilters要去en worden schoongemaakt. De filters kuren uiteraard ook worden gereinigd, wonneer het controleampje Niet knippert.
Druk op toets F om de individatie uit te schakelen.

VERWONDINGSGEVAAR

Geschikte reinigings- en onderhouds-middelen voor uw apparaat+zijn verkrijgbaar via de Hotline of de Online-shop (zie de omslag).

Oppervlakken van het apparaat

Opmerking: Lees de garantievoorwaarden in het bijgevoegde serviceboekje.

• De oppervlakken en de bedienings-elementen van het apparaat zijn krasgevoelig. Neem waarom de volgende reinigings-aanwijzingen in acht:
• Reinig de afzuigkap Niet met droge doeken, schuursponsjes, schuirmiddelen, zand-, zuuren chloorhoudende reinigingsmiddelen of andere agressieve reinigingsmiddelen.
• Reinig de oppervlakken en de bedienings-elementen van het apparaat met een zachte vochtige doek en afwasmiddel of een zacht glasreinigingsmiddel.
  -Vastgekoekt vuil Niet afkrabben, maar inweken met een vochtige doeK.
  -Voorzichtig reinigen in de buurt van de bedieningselementen, om te voorkomen dat er vocht in de elektronica kommt.

Opmerking: Roestvrijstalen oppervlakken altijd in de slijprichting reinigen!

Geen staalreiniger gebruiken op de bedieningstoetsen!

Onderhoud van het apparatus

• Geschikte reinigings- en onderhoudsmiddelen voor uw apparaat zich verwrijkjgbaar via de Hotline of de Online-shop (zie de omslag).

Metalenvetfilter

• De aangebrachte metalen vetfilters nemen de vette bestanddelen van de keukendamp op.
• De filtermatten bestaanuit onbrandbaar metaal.

BRANDGEVAR

Bij toenemende verzadiging met vethoudende resten worden de ontvlambaarheid groter. Bovendien kan dit een nadelige invloed hebben op de werkinq van de afzuigkap.

• Door de metalen vetfilters opijd te reinigen, voorkomt u brandgevaar.
  Bij reiniging van de metalen vetfilters de toegankelijke delen van de behuizing ontdoen van neergeslagen vetresten.

Reinigen van de metalen vetfilters ...

Bij normalaal gebruik (dagelijks 1 à 2uur)要去en de metalen vetfilters 1x per maand worden gereinigd.

... in de afwasautomaat

• De metalen vetfilters kuren in de afwasautomaat worden gereinigd. Hierbij kuren lichte verkleuringen optreden, die darüber geen invloed op de werkking van de vetfilters hebben.
• De filters要去en los in de afwasautomaat liggen. Ze mightniet worden vastgeklemd.

Opmerking: Sterk verzadigde metalen vetfilters nicht samen met serviesgoed reinigen.

... met de hand

Bij reiniging met de hand de vetfilters inweken in een heet afwassopje, afborstelen, goed afspoelen en lately afduipen.
- Geen agressieve, zuur- of looghoudende reingigungsmiddelen gebruiken.
Bij bijzonder hardnekig vuil adviseren wij u een speciale vetoplosspray te gebruiken. Deze kunt u bestellen via de Online-shop.

Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de vetfilters demonteert of monteert.

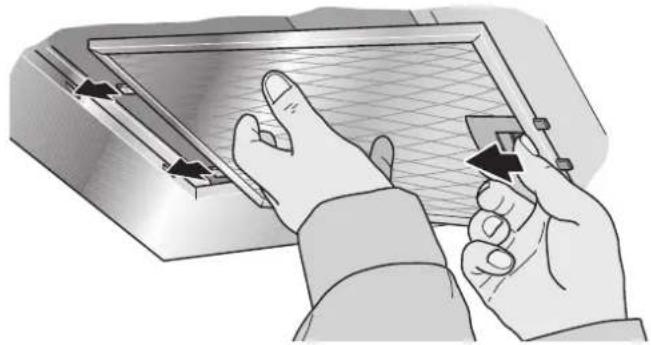

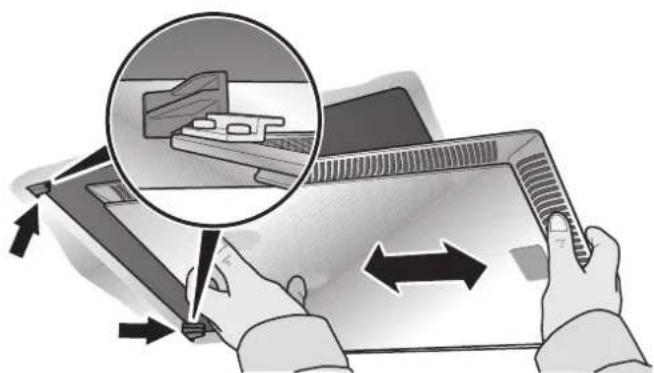

Metalen vetfilters demonteren en monteren

1 Open de vergrendeling en klap de vetfilters omlaag.

Houd waar bij uw andere hand onder de vetfilters.

(bij apparaten met randafzuging)

2 Reinig de vetfilters.
3 Breng de gereinigde vetfilters wee aan.

Actieve-koolfilter

• Actieve-koolfilters binden de reukstoffen bij gebruik met circulatielucht.
  Bij normalaal gebruik (dagelijks 1 à 2uur)要去en de actieve-koolfilters ongeveer 2x peraar worden verrangen.
• Actieve-koolfilters zijn verkrijgbaar bij de specialzaak, de klantenservice en in de Online-shop (zie 'Extra toebehoren'). Gebruik alleen originele filters.
• Actieve-koolfilters bevatten geen schadelijke stoffen.
  Ze können worden meegegeven met het huisvuil.

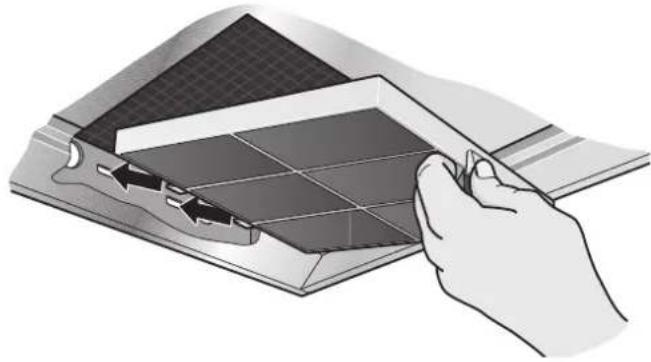

Actieve-koolfilters monteren en demonteren

1 Demonteer de vetfilters (zie 'Metalen vetfilters demonteren en monteren').

2 Breng het actieve-koolfilter aan.
3 Schuif de lip in de bevestigng.
4 Breng de vetfilters wee aan (zie 'Metalen vetfilters demonteren en monteren').

Lampen verrangen

Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de lampen verwangt.
- De beschrijving van de lampvervanging geldt voor verschillendeuitvoeringen van het apparatus.

Opmerking: Lees de garantievooraarden in het bijgevoegde serviceboekje.

Halogenlampen verrangen

VERWONDINGSGEVAAR

Halogeenlampen wordenijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige tijd een risico van brandwonden!

Defecte lampen要去en direct worden verrangen om overbelasting van de andere lampen te voorkomen.
Wacht tot de halogeenlamp is afgekoeld voordat u hem verrangt.

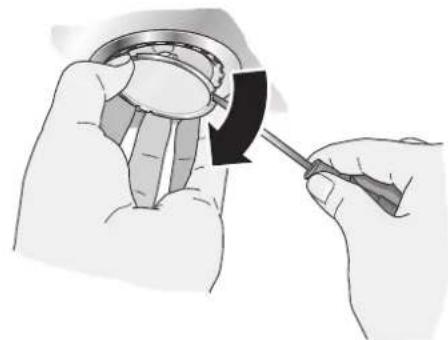

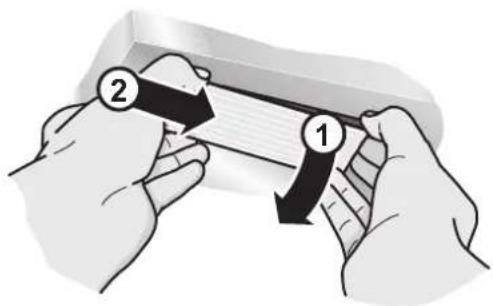

1 Verwijder de lampenring voorzichtig met geschikt gereedschap.

2 Vervang de defecte lamp door een neue lamp van hetzelfde type en met hetzelfde vermogen (zie typeplaatje).

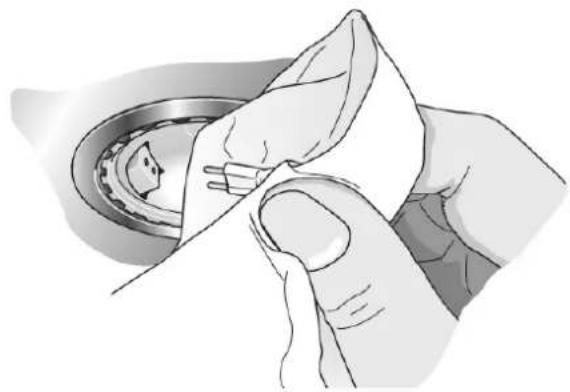

Opmerking: Het glas van de halogeenlamp mag bij het aanbrengen Niet worden aangeraakt. Gebruik waarom een schon doek bij het aanbrengen van de lamp.

3 Breng de lampafschemming weeer aan.
4 Schakel de stroom in door de stekker in het stopcontact te steken of de zekering in te schakelen.

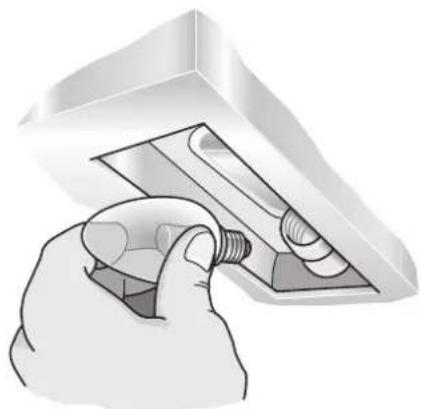

Gloeilampen verrangen

VERWONDINGSGEVAAR

Gloeilampen wordenijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige vrij een risico van brandwonden!

Laat gloeilampen afkoelen voordat u zeervangt.

1 Til de lampafscheming iets op.
2 Duw de lampafschemingaar het midden van het apparatus.

3 Vervang de defecte lamp door een neue lamp van hetzelfde type en met hetzelfde vermogen (zie typeplaatje).

4 Breng de lampafschemming weeer aan.
5 Schakel de stroom in door de stekker in het stopcontact te steken of de zekering in te schakelen.

Opmerking: Controller of de lampen goed+zijn aangebracht als de verlichting Niet werkt.

Montageaanwijzingen

Lees voor de montage beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"!

Gebruik met afvoerlucht

De afvoerlucht worden via een luchtkoker maar boven geleid, of rechtstreeks door de muur maar buiten.

Opmerking: De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stockplaatsen.

Bij afvoer van afvoerlucht via een Niet in gebruik zijnde rook- of afvoergasschoorsteen, dient u een vakbekwame schoorsteenveger ter aadplegen.
Bij de afvoer van afvoerlucht moeten de wettelijkke voorschriften worden nageleefd (bijv. bouwverordeningen).
- Indien de afvoerlucht door de buitenmuur要去 worden geleid, raden wij u aan een telescoop-murkast te gebruiken.

De afzigkap werkt optimaal indien:

• de afvoerluchtbuis zo kort en zo recht möglichk is en

• een zo groot möglichke diameter—heeft.

• Als buisbochten onvermijdelijk zijn, dienen deze een zo groot möglichke straal te hebben.

Opmerking: Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of buisdiameters kleiner dan 150~mm vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

Voor de aanleg van de luchtafvoerbuizen月至suiitend buizen of slangen van onbrandbaarmaterialial worden gebruikt.
- De fabrikant van de afzuigkap is nicht aansprakelijk voor reclamatories dietering te leiden zich op de planning en uitvoering van de buisleiding.

Buisverbinding

• De diameter van de luchtafvoerbuizen mag nicht kleiner�n dan 150 mm.
• Ronde buizen:
  Wij adviseren een inwendige diameter van 150 mm; de diameter dientECHTER minstens 120 mm te zijn.
• Platte luchtafvoerkanalen moeten bezelfde inwendige diameter—hebben als Ronde buizen. Zeogens geen scherpe bochten—hebben. Ø 150 mm ca. 177 cm² Ø 120 mm ca. 113 cm²
  Bij afwijkende buisdiameters: Afdichtstrips gebruiken.

Aansluiting luchtafvoerbuis 150 mm (aanbevolen diameter)

Luchtafvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen en goed afdichten. Bij gebruik van een aluminiumbuis moet het aansluitgedeelte eerst worden gladgemaakt.

Aansluting luchtafvoerbuis 120 mm

Verloopstukrechtstreeks op het luchtafvoeraansluitstuk bevestigen.
Luchtafvoerbuis bevestigen aan het verloopstuk.
- Beide verbindingspuntengood aufdichten.

Elektrische aansluiting

Lees voor de elektrische aansluiting beslilst de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"!
- De afzuigkap mag alleen worden aangesloten door een gekwalificeerde elektromonteur die op de hoogte is van de voorschriften van het verantwoordelijkke nutsbedrijf.

VERWONDINGSGEVAAR

• Als het aansluitsnoor van de afzuigkap beschadigd raakt, moet het worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerde persoon, om gevaren te voorkomen.
• De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften geinstalleerd geaard stopcontact.
• Het geaarde stopcontact zo möglichk vlak awhile het schoorsteenafschemstuk aanbrengen.

-Het geaarde stopcontact moet worden aangesloten op een eigengroomkring.

• Als het stopcontact na montage van de afzuigkap Niet bereikbaar is, moet er een stroomonderbreker worden aangebracht Zoals bij een vaste aansluiting.

Indien een vaste aansluitingoodzakelijk is

• De installmentie要去zijn voorzien van een stroomonderbreker. Als stroomonderbrekers gelden schakelaars met een contactopening van tenminste 3mm en uitschakeling van alle polen. Hiertoe behoren veiligheidsschakelaars, zekeringen en veiligheidszekeringen.

De elektrische gegevens vindt u op het typeplaatje in het apparaat. Dit is zichtaar nadat u de vetfilters hebt verwijderd.

Lengte van de aansluitleiding: ca. 1,30 m.

Deze afzuigkap voldoet aan de EGontstoringsbepalingen.

Montage

De afzuigkap is bedoeld voor montage op het keukenplafond of op een stevig verlaagd plafond.

Houd bij de montage rekening met eventueel te monteren special toebehoren.
- Neem de minimumafstand:tussen de kookplaat en de afzugkap in acht (zie "Veiligheidsvoorschriften")!
Voorkom beschadiging van de gevoelige oppervlakken!

Voorbereiden van het plafond

VERWONDINGSGEVAAR, GEVAAR VAN MATERIELE SCHADE

Voordat u gaat boren, dient u te controlleren of er op de montageplaats elektrische of andere installmenteledingen zich aangelegd in de muur.

• Het plafond moet vlak en horizontal een.
• De bijgevoegde schroeven en pluggen zich geschikt voor beton en natuursteen. Gebruik bij andere plafondconstructies bevestigingsmiddelen dieaarvoor geschikt zich. Controller of het plafond voldoende draagvermogen heeft.
  Zorg ervoor dat de diepte van de boorgaten overeenkomt met de lenghte van de schroeven.
• De pluggen要去 stevig vastzitten.

Max. gewicht: 50 kg.

Constructiewijzigingen in het kader van technische ontwikkelingen voorbehonden.

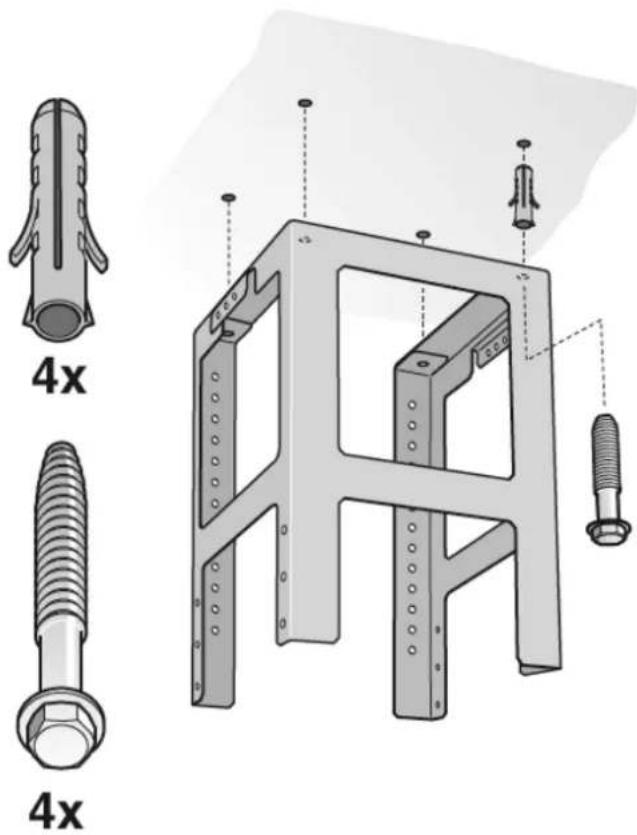

Montage van het bovenste draagstel

1 Voor de montage de totale hoogte van het draagstel bepalen en de schroefgaten aftekenen. De hoogte van het draagstel is instelbaar in stappen van 20~mm

De totale hoogte worden berekend op basis van de plafondhoogte, de hoogte van het aanrechtblad en de afstand:tussen de kookplaat en de afzuigkap.

2 Het middelpunt van de afzuigkap aftekenen op het plafond.
3 Met behulp van de bijgevoegde sjabloon de posities voor de schroeven aftekenen op het plafond.

44 gaten van 8 mm boren en de pluggen geheel in het plafond drukken.
5 Het bovenste deel van het draagstel met 4 schroeven aan het plafond bevestigen.
6 Let op de juiste positie van het draagstel. De middelste beugel bepaalt de voorkeurzijde. Deze moet in de richting van de bedieningselementen van de kookplaat wijzen.

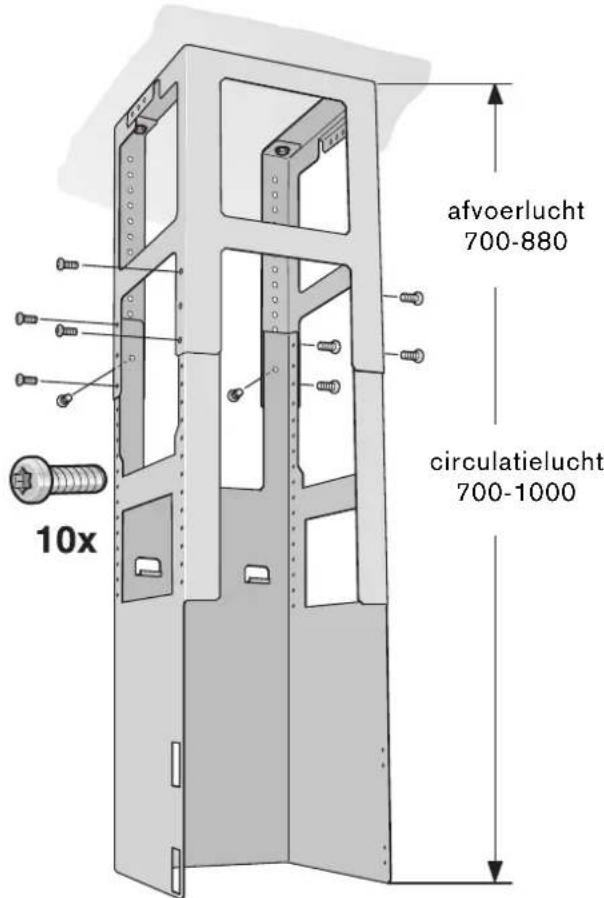

Montage van het onderste draagstel

• Het bovenste en onderste deel van het draagstel op de vastgestelde totale hoogte bevestigen met 10 schroeven (de afbeelding toont de gaten die u hiervoor het best kunt gebruiken).
  Let op de juiste positie van het onderste draagstel. De open zijde moet in de richting van het bedieningselement van de kookplaat wijzen.

OPMERKING: Het draagstel kan anschteraf worden bijgesteld door de bevestigingschroeven in het plafond los te draaien.

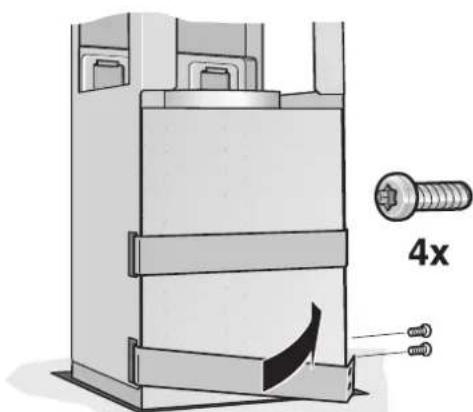

Montage van de afzuigkap

1 De afzuigkap vanaf de onderzijde in het draagframe schuiven.

Zorg ervoor dat het aansluitsnoer Niet klemkomt te zitten!

2 De afzuigkap met 2 borgschroeven vastmaken aan het draagstel.

3 Bevestingsbeugel aanbrengen en vastschroeven.

4 Buisverbinding tot stand brengen.
5 Elektrische aansluiting tot stand brengen.

Montage van de schoorsteenafschemstukken

VERWONDINGSGEVAAR

De binnenzijden van de schoorsteenafschemstukken können scherpe randen hebben. Wij raden u aan bij de montage werkhandschoenen te dragen.

1 De schoorsteenafschemstukken losmaken. Daartoe het plakband verwijderen.
2 De beschemfolie van beiden schoorsteenafschemstukken trekken.
3 De twee delen van het bovenste schoorsteenafschemstuk op de afzuigkapplaatsen en in elkaar schuiven.

OPMERKING: Bescherm de afzuigkap gegen beschadiging. Voorkom krassen op de gevoelige oppervlakken.

4 Bovenste schoorsteenafschemstuk omhoog schuiven en bevestigen met 2 schroeven.

5 De twee onderste schoorsteenafschemstukken aanbrengen en in elkaar schuiven.

Indices

Istruzioni d'uso
