Producttype	Wandafzuigkap
Merk	Gaggenau
Model	AW560190
Breedte	560 mm
Diepte	350 mm
Hoogte (montage)	430 tot 650 mm (boven het kookoppervlak)
Gewicht (afvoermodus)	27,7 kg
Gewicht (recirculatiemodus)	29,1 kg
Voeding	230 V, 50 Hz, geaard stopcontact
Totaal vermogen	Niet gespecificeerd (lampen max 20 W per lamp)
Aantal snelheden	3 snelheden + intensief (5 min. automatisch)
Verlichting	2 halogeenlampen 12 V, max 20 W, fitting G4, met dimmer
Speciale functies	Uitgestelde uitschakeling (10 min), intermitterende ventilatie (5 min/uur), filterverzadigingsindicator
Vetfilters	Metalen, vaatwasbestendig, maandelijkse reiniging aanbevolen
Actief koolstoffilter	Optioneel voor recirculatiemodus, jaarlijkse vervanging
Werkingsmodi	Buitenafvoer of recirculatie (met actief koolstof kit)

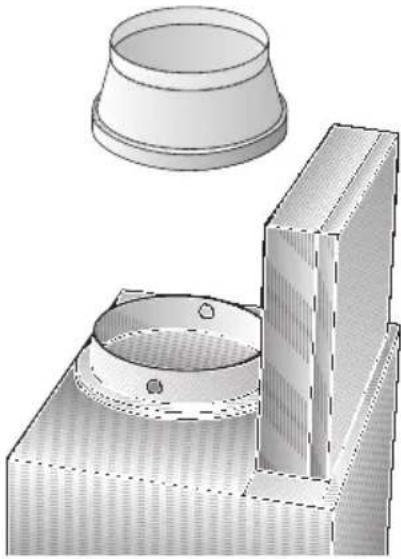

Leidingdiameter	150 mm (120 mm met verloopstuk)

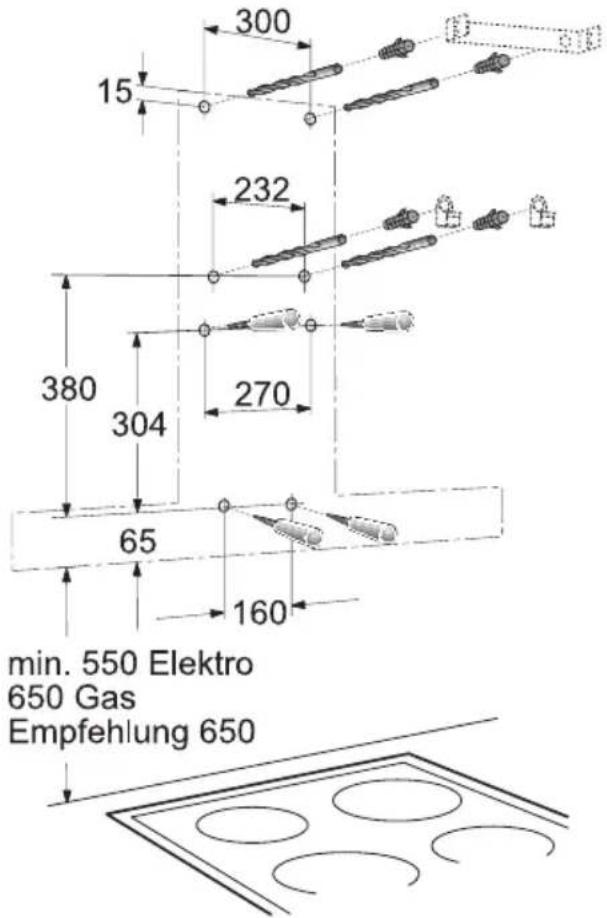

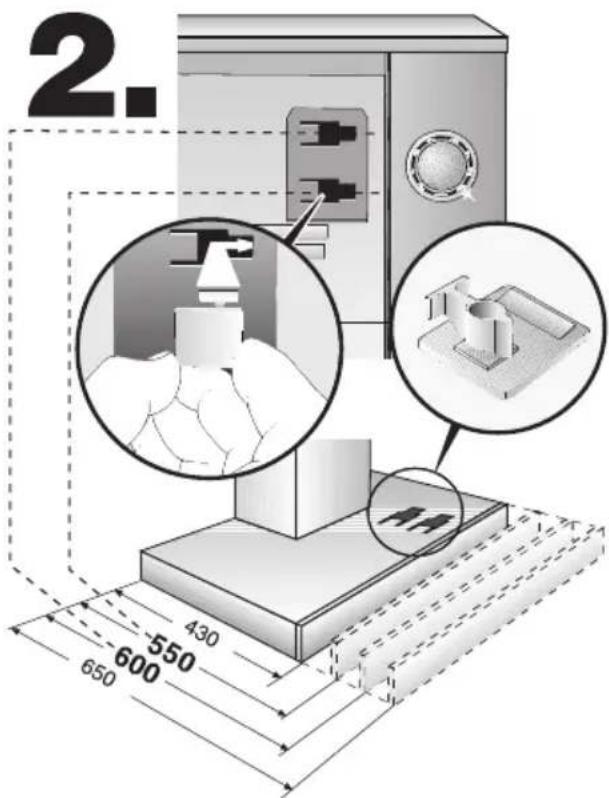

Minimale afstand (elektrisch)	550 mm
Minimale afstand (gas)	650 mm
Materiaal	Roestvrij staal, glas, aluminium, kunststof
Repareerbaarheid	Lampen en filters vervangbaar (originele onderdelen aanbevolen)

Veelgestelde vragen - AW560190 GAGGENAU

Hoe reinig ik de metalen vetfilters?

De metalen vetfilters kunnen in de vaatwasser of met de hand worden gereinigd met warm water en afwasmiddel. Bij normaal gebruik (1-2 uur/dag) maandelijks reinigen. Plaats ze na reiniging terug en druk op de toets F om de verzadigingsindicator te wissen.

Hoe vervang ik het actief koolstoffilter?

Vervang het actief koolstoffilter eenmaal per jaar. Verwijder eerst de metalen vetfilters, dan de luchtdeflectorplaat. Plaats het nieuwe filter door de zijpennen vast te klikken, plaats de plaat en vetfilters terug. Gebruik alleen originele filters van Gaggenau.

Hoe vervang ik een halogeenlamp?

Schakel de stroom uit. Verwijder de lampring met een schroevendraaier, vervang door een halogeenlamp 12 V, max 20 W, fitting G4 (pak hem vast met een schone doek). Plaats de ring terug en schakel de stroom weer in.

Wat te doen als de afzuigkap niet meer reageert op toetsen?

Koppel de afzuigkap ongeveer een minuut los van de stroomvoorziening en sluit hem weer aan. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe stel ik de uitgestelde uitschakeling in?

Druk eerst op de gewenste snelheid (1, 2, 3 of Int), daarna op de toets voor uitgestelde uitschakeling. De afzuigkap stopt automatisch na 10 minuten. De verlichting blijft aan.

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, maar houd een minimale afstand van 650 mm aan tussen het kookoppervlak en de onderkant van de afzuigkap. Laat nooit alle branders langer dan 15 minuten op vol vermogen branden. Gebruik de afzuigkap op maximaal vermogen als er drie of meer branders aan staan.

Hoe activeer ik de intermitterende ventilatie?

Druk tegelijkertijd op de toetsen 0 en een van de snelheidstoetsen (1, 2 of 3). De afzuigkap werkt dan 5 minuten per uur. Om uit te schakelen, druk op toets 0.

Wat betekent het knipperen van de letter F?

Het lampje F knippert na 30 bedrijfsuren om aan te geven dat de metalen vetfilters gereinigd moeten worden. Reinig ze en druk op de toets F om het signaal te wissen.

Hoe installeer ik de afzuigkap in recirculatiemodus?

U moet een recirculatiekit (recirculatiekanaal AD560-112 of AD560-122) en een actief koolstoffilter gebruiken. Het recirculatiekanaal leidt de gefilterde lucht terug naar de keuken. Volg de montage-instructies bij de kit.

Waar vind ik de servicenummers?

De E- en FD-nummers staan op het typeplaatje in het apparaat, na het verwijderen van het filterrooster. Noteer ze voordat u de klantenservice van Gaggenau belt.

GEBRUIKSAANWIJZING AW560190 GAGGENAU

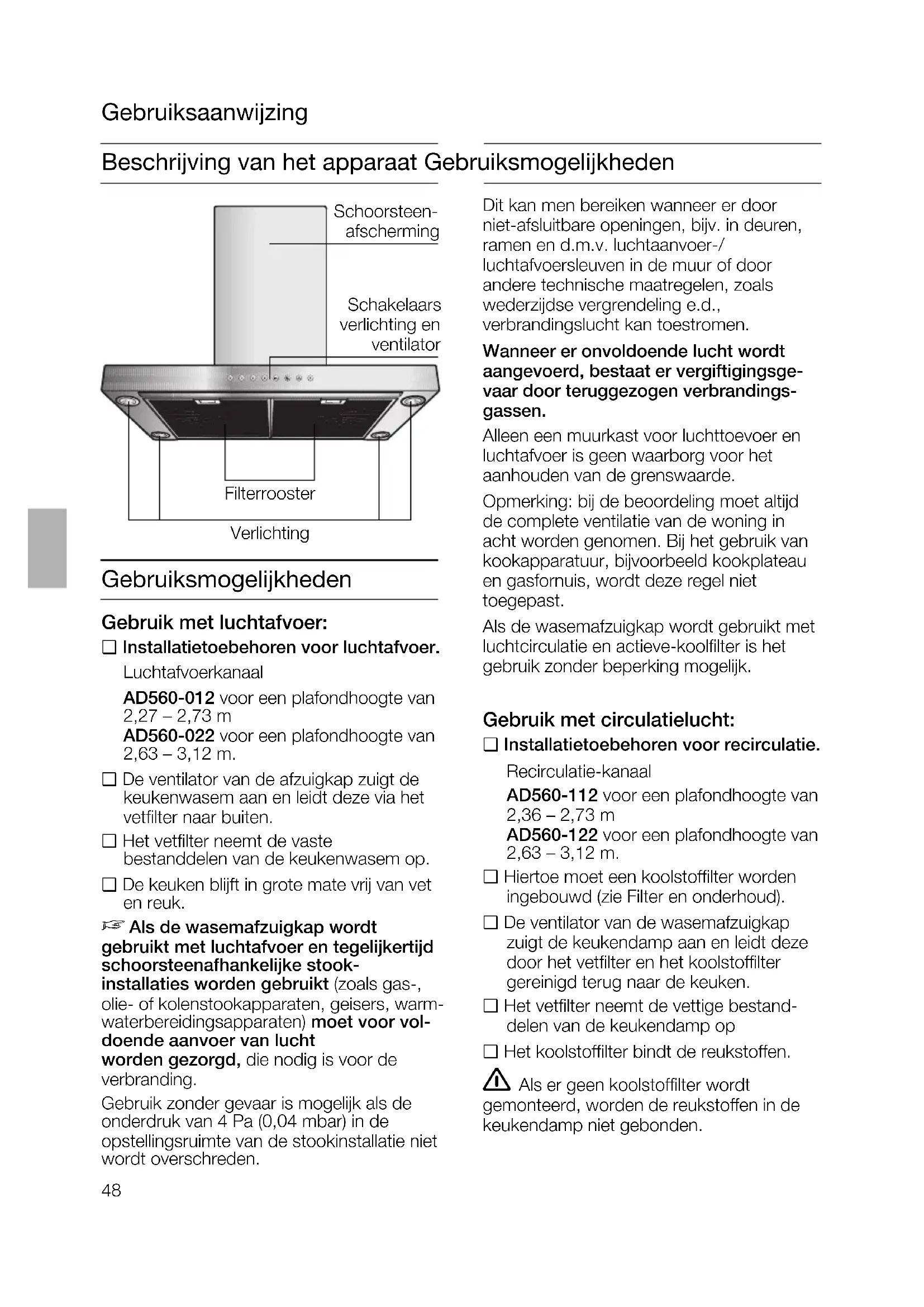

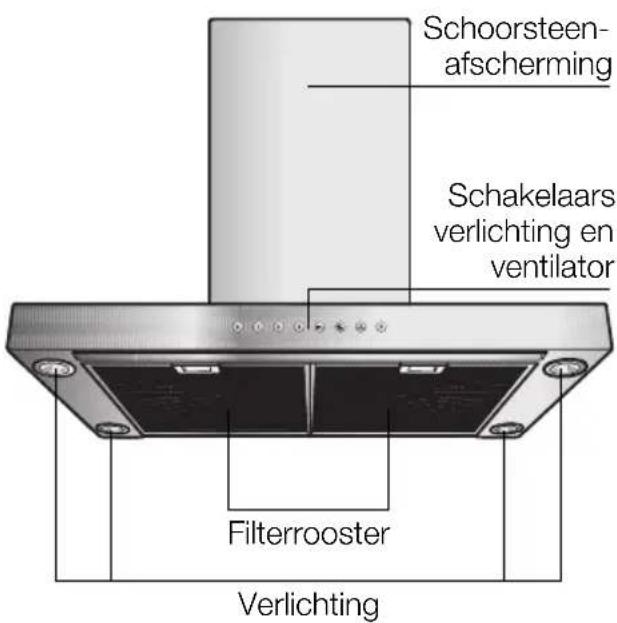

Beschrijving van het apparaat Gebruiksmogelijkheden

Schoorsteen- afscherming Schakelaars verlichting en ventilator Filterrooster Verlichting

Gebruiksmogelijkheden

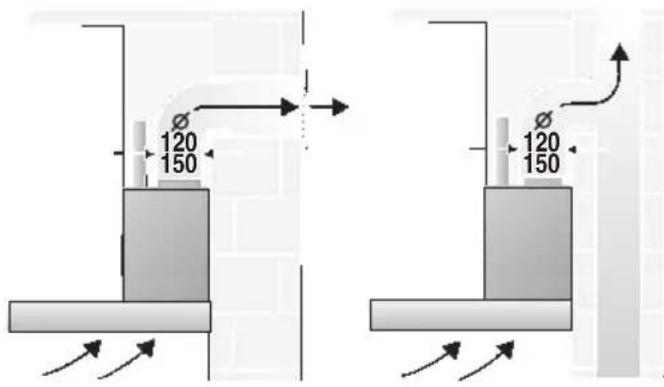

Gebruik met luchtafvoer:

□ Installatietoebehoren voor luchtafvoer.

Luchtafvoerkanaal

AD560-012 voor een plafondhoogte van 2,27 - 2,73 m

AD560-022 voor een plafondhoogte van 2,63 - 3,12 m.

□ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.

□ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.

□ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warm-waterbereidingsapparaten) moet voor vol-doende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

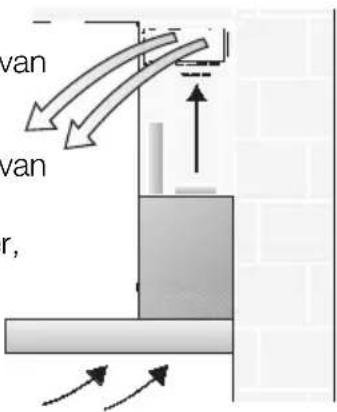

Gebruik met circulatielucht:

□ Installatietoebehoren voor recirculatie.

Recirculatie-kanaal

AD560-112 voor een plafondhoogte van 2,36 - 2,73 m

AD560-122 voor een plafondhoogte van 2,63 - 3,12 m.

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

□ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.

□ Het vetfilter neemt de vettige bestand- delen van de keukendamp op

□ Het koolstofffilter bindt de reukstoffen.

⚠ Als er geen koolstofffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Belangrijke aanwijzingen:

□ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
□ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

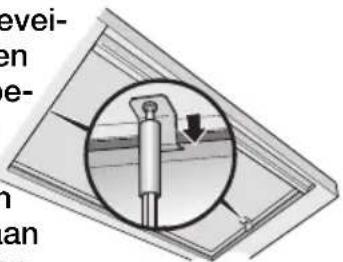

Transportbeveiliging:

□ De transportbeveiliging voorkomt dat de filterlade eruit glijdt.
□ Controleer of de transportbeveiliging is verwijderd door de installateur (zie de montagehandleiding).
□ Bewaar de transportbeveiliging voor een eventuele verhuizing.

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

□ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
□ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.
□ Dit apparaat is gekenmerkt in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Veiligheidsvoorschriften

Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.

⚠ De kookzones moeten altijd zijn bedekt met pannen.

⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

⚠️ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.

⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.

Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.

⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).

⚠️ Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.

⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.

⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.

⚠️ Afzuigkap nooit zonder vetfilter gebruiken.

⚠ Oververhit vet en olie is gemakkelijk ontvlambaar.

Daarom gerechten met vet of olie, b.v. pata- tes frites, alleen onder toezicht toebereiden.

⚠ De afzuigkap voor het eerste gebruik zorgvuldig reinigen.

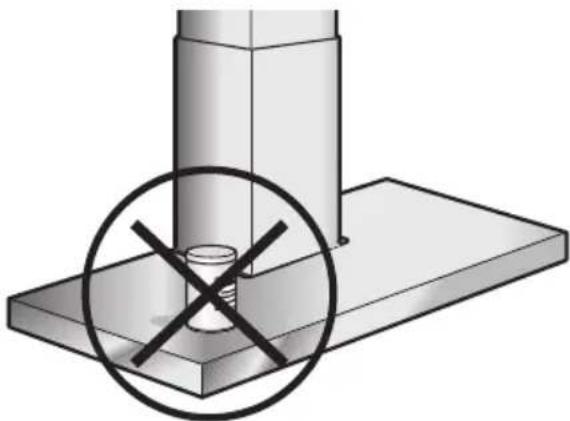

⚠️ Geen voorwerpen op de afzuigkap zetten.

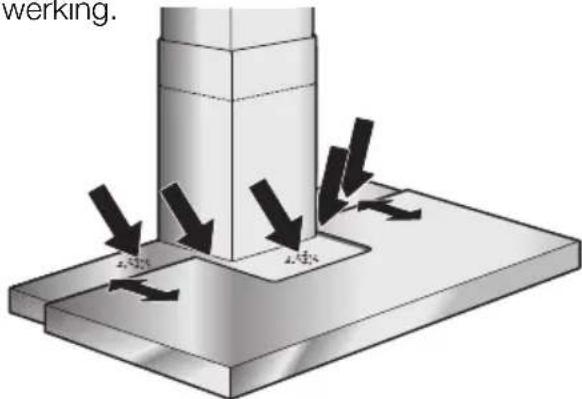

⚠️ De glijvlakken van de filterlade mogen niet vuil zijn. Er kunnen glijsporen ontstaan. Deze hebben echter geen nadelige invloed op de werking.

werking.

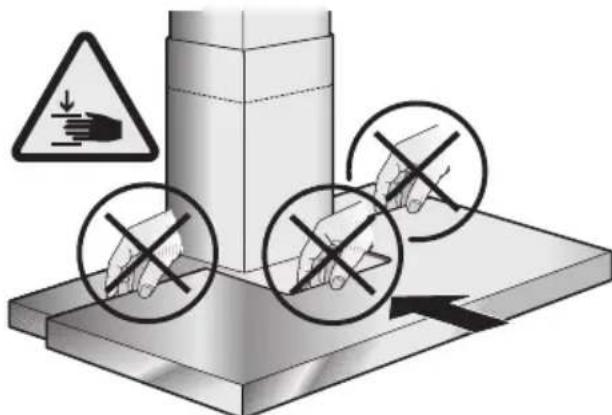

⚠ Bij het bewegen van de filterlade niet met de hand in de gemarkeerde openingen grijpen. Beknellingsgevaar!

⚠ De keukenwasem wordt op de doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.
□ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

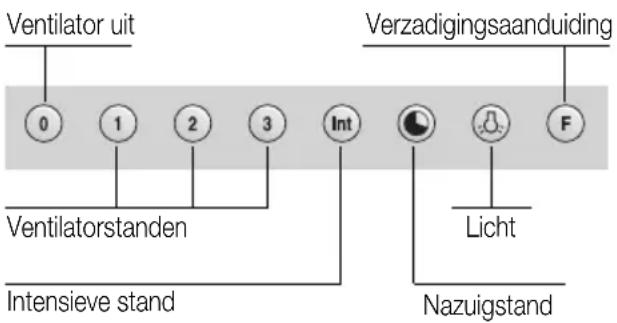

Ventilator uit 0 1 2 3 Int Verzadigingsaanduiding Ventilatorstanden Intensieve stand Licht F Nazuigstand

Ventilator inschakelen:

☐ Druk op de toets 1, 2 of 3 of trek de filterlade uit. Wanneer u alleen de filterlade uittrekt, schakelt de afzuigkap op stand 2.

Ventilator uitschakelen:

□ Druk op de toets 0.

Intensieve stand:

Met de intensieve stand wordt het hoogste vermogen bereikt. Dit is voor korte tijd nodig.

□ Bij het (aan)braden in een open pan adviseren wij de intensief-toets Int in te drukken. Heeft u de afzuigkap via de intensieve afzuiging ingeschakeld, schakelt de kap na 5 minuten vanzelf uit.
□ Wanneer u de Int-toets indrukt, terwijl de afzuigstand 1, 2 of 3 is ingeschakeld, schakelt de elektronica na 5 minuten intensieve afzuiging automatisch over op de gekozen stand.
□ Wanneer u de functie "intensief" wilt uitzetten voordat de ingestelde 5 minuten zijn afgelopen, druk dan op de toets 0 ("motor uit") of op een andere stand. Uiteraard kunt u de afzuigkap op elk moment uitschakelen door op toets 0 ("motor uit") te drukken.

Speciale functies:

Duur intensieve afzuiging:

☐ Door de Int- en de 1-, 2- of 3-toets gelijktijdig in te drukken, kunt u de duur van de intensieve afzuiging instellen, op 3, 5 of 10 minuten, en deze waarde in het geheugen vastleggen. In de fabriek is het apparaat op 5 minuten ingesteld (toetsencombinatie Int/2).

Nazuigstand:

□ Het nazuigen is op een willekeurige stand mogelijk. Druk eerst op de gewenste toets 1, 2, 3 of "intensief" en druk vervolgens op de toets ⚙ Het apparaat zal bij alle standen 10 minuten nazuigen. Na 10 minuten wordt de afzuiging automatisch uitgeschakeld, de verlichting blijft aan.

Interval:

□ Opmerkelijk aan dit apparaat is de interval-functie. Hierbij wordt de afzuigkap automatisch ingeschakeld voor telkens vijf minuten per uur. U kunt deze functie activeren door gelijktijdige bediening van toets 0 en, afhankelijk van de gewenste afzuigstand, toets 1, 2 of 3. Deze functie wordt door het afwisselend oplichten van de -toets met de betreffende afzuigstand aangegeven. De interval-functie kan door het indrukken van de 0-toets worden uitgeschakeld.

Verlichting:

□ In- en uitschakelen: kort op toets drukken.
□ De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.
□ Instellen van de lichtsterkte:
Houd de toets ingedrukt tot de gewenste lichtsterkte is bereikt.

Vetfilters:

Voor de opname van de vettige bestand- delen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Verzadigingsaanduiding: F

Na een bedrijfsduur van 30 uur knippert het vetfilter-controlelampje F. Het knipperen van het lampje geeft aan dat de vetfilters moeten worden schoongemaakt. De filters kunnen uiteraard ook worden gereinigd, wanneer het controlelampje niet knippert.

Reiniging van de metalen vetfilters:

□ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd.

□ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

□ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Daarna afborstelen, goed schoon- spoelen en laten afdruipen.

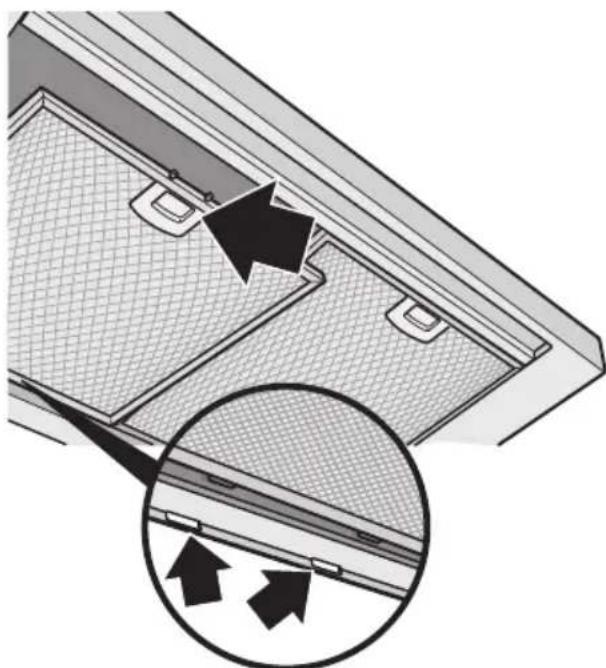

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

⚠ Vervang de vetfilters uitsluitend bij ingeschoven filterlade.

1. Druk de vergrendelingen van de voorste vetfilters in en klap de vetfilters omlaag.

1. Reinig het vetfilter.

2. Breng het gereinigde vetfilter weer aan.

3. Schakel de aanduiding F uit.

□ Druk op de toets F.

Filter en onderhoud

Koolstofffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlam- baarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstofffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

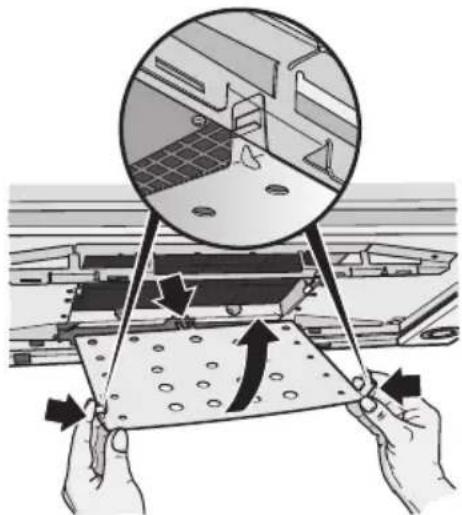

Aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

Vervang de vetfilters uitsluitend bij schoven filterlade.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).

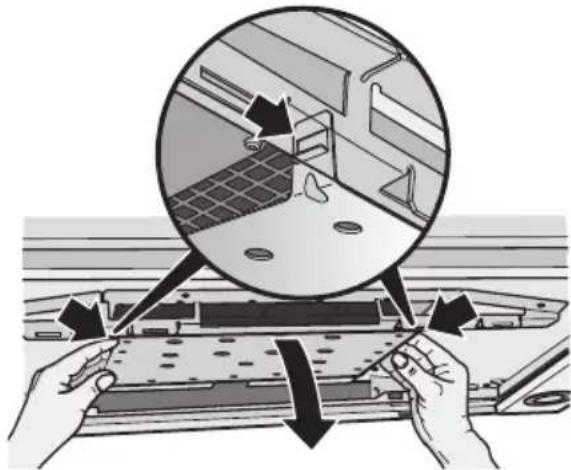

2. Verwijder de luchtdeflector.

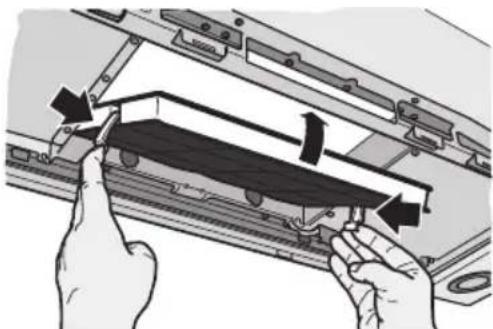

1. Breng het actieve-koolfilter aan. De lippen moeten aan de zijkant vastklikken.

1. Breng de luchtdeflector weer aan. De lippen moeten aan de zijkant vastklikken.

1. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

Vervangen van het actieve-koolfilter:

□ Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen.
□ Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).
□ Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-koolfilter:

□ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠ De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen!

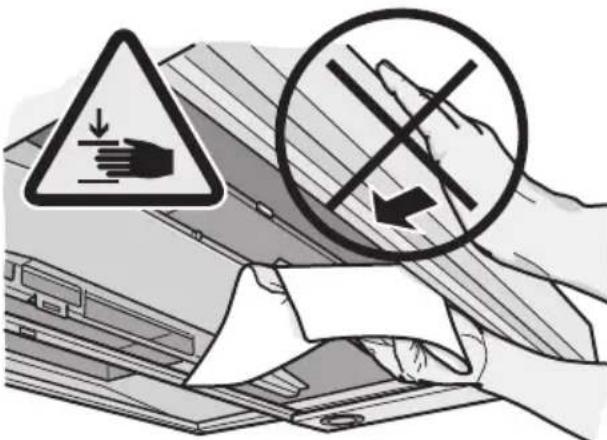

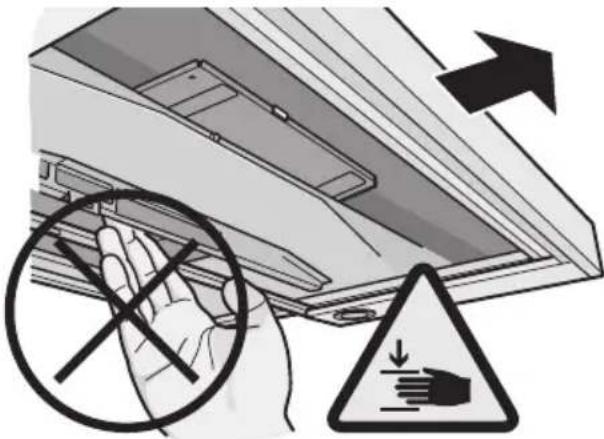

⚠️ De filterlade uittrekken om deze te reinigen. Daarbij uw hand niet tussen de filterophangpunten steken.

Beknellingsgevaar!

⚠ Tijdens de reiniging de filterlade niet inschuiven. Beknellingsgevaar!

□ Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
□ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.

□ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
□ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

□ Gebruik een milde, niet-schurende edelstaalreiniger.
□ Reinig alleen in de slijprichting.
□ Wij adviseren onze edelstaalreiniger nr. 461731.

Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelikte en kunststof oppervlakken:

□ Geen droge doeken gebruiken.
□ Gebruik een mild glasreinigingsmiddel.
□ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Luchtdeflector:

□ U kunt de luchtdeflector verwijderen om deze te reinigen.

Voor het demonteren en monteren, zie Filters en Onderhoud - actieve-koolfilter.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠ De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

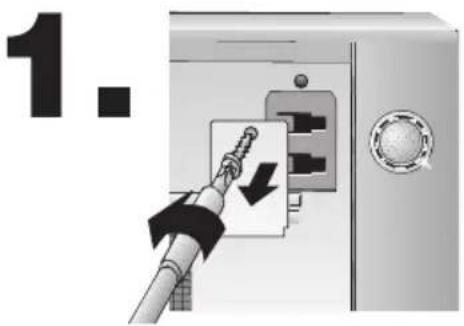

1. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring weer aan.

2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Storingen

Wanneer op de indicatie een F wordt weergegeven:

□ Zie de paragraaf "Filters en onderhoud".

Als de afzuigkap niet kan worden bediend:

□ De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en geduren-de ca. 1 minuut uitgeschakeld laten. Daarna opnieuw inschakelen.

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Belangrijke voorschriften

⚠ Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

⚠ De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.

⚠ De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

⚠️ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.

⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

⚠ Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskook-apparatuur:

⚠ Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

⚠️ De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.

⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.

⚠ Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

Afzuigkap met luchtafvoer:

□ Installatietoebehoren voor luchtafvoer.

Luchtafvoerkanaal

AD560-012 voor een plafondhoogte van 2,27 - 2,73 m

AD560-022 voor een plafondhoogte van 2,63 - 3,12 m.

120 150 120 150

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas-schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

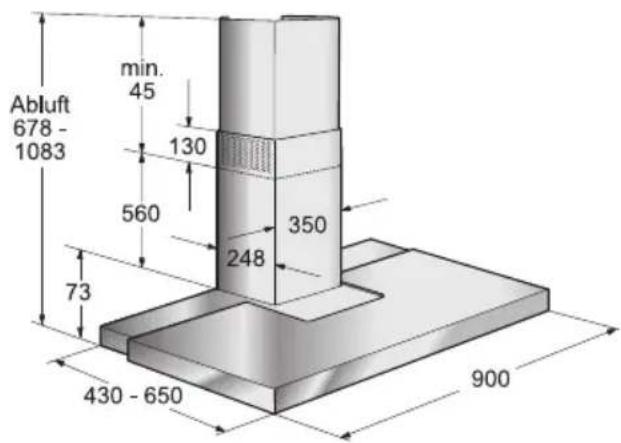

Abluft 678 - 1083 min. 45 130 560 248 350 73 430 - 650 900

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.

Optimaal vermogen van de wasem-afzuigkap:

□ Korte, gladde luchtafvoerpijp.
□ Zo min mogelijk bochten.
☐ Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

□ Ronde buizen:
wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.

□ Platte kanalen moeten een gelijk- waardige inwendige diameter als ronde buizen hebben. Ze dienen geen scherpe bochten te hebben.

∅ 120 mm ca. 113 cm²

∅ 150 mm ca. 177 cm ^3

□ Bij afwijkende buisdiameters: dichtstrips gebruiken.

□ Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Gebruik met circulatielucht

□ Installatietoebehoren voor recirculatie.

Recirculatie-kanaal

AD560-112 voor een plafondhoogte van 2,36 – 2,73 m

AD560-122 voor een plafondhoogte van 2,63 – 3,12 m.

□ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.

van van r,

Aansluiting luchtafvoerpijp ∅ 150 mm:

□ Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp ∅ 120 mm:

□ Verloopstuk rechtstreeks aan de luchtaansluiting bevestigen.

□ Luchtafvoerbuis bevestigen aan het verloopstuk.

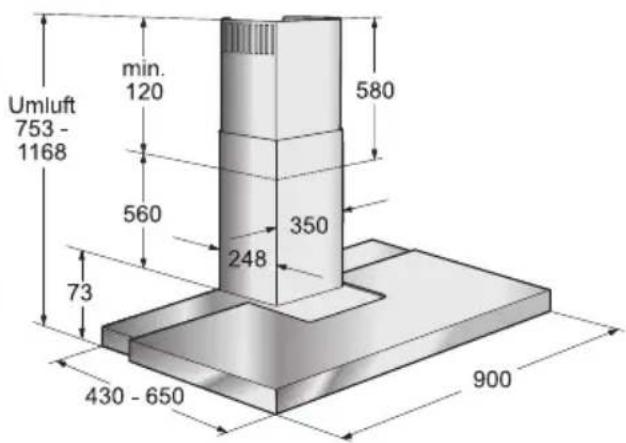

Umluft 753 - 1168 min. 120 580 560 350 248 73 430 - 650 900

Voor de montage

Voorbereiden van de muur

□ De muur moet vlak en loodrecht zijn.
□ Pluggen moet stevig kunnen worden bevestigd.

Gewicht in kg:

Luchtavoer Luchtcirculatie
27,7 29,1

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

⚠ Bij reparaties moet de wasemafzuig-kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

⚠ Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Inbouwen

De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiksaanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen.
3. Met behulp van het sjabloon plaatsen voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.

⚠️ Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

1. 2 gaten voor de bovenste en 2 gaten voor de onderste bevestigingshaak ø 8 mm boren en de pluggen er geheel indrukken.

300 15 232 380 304 270 65 160 min. 550 Elektro 650 Gas Empfehlung 650

Opmerking: let op eventueel te monteren extra toebehoren.

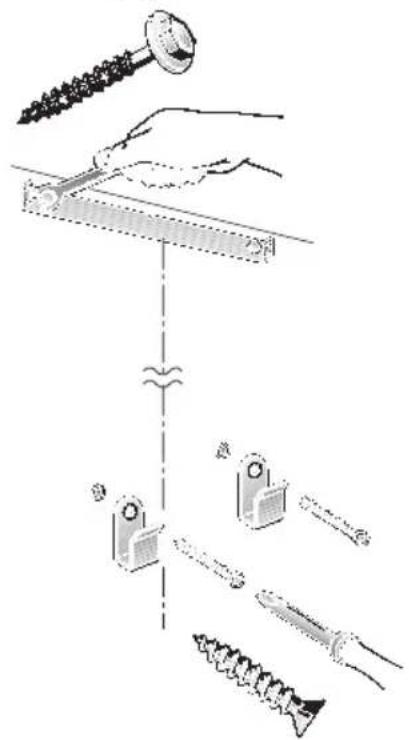

1. De bovenste en de twee onderste bevestigingsshaken vastschroeven.

1. Wij adviseren de bijgevoegde afsluitplaat te gebruiken wanneer de achterwand onder de schoorsteen is bekleed met b.v. tegels, natuursteen, roestvrij staal of glas.

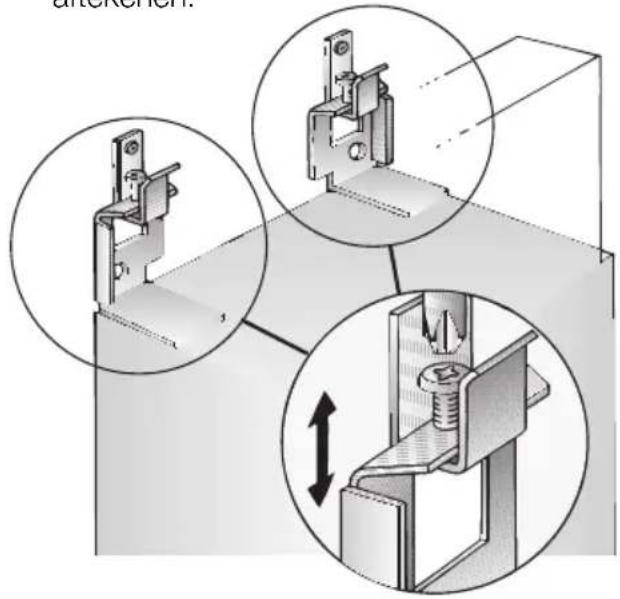

1. De wasemafzuigkap ophangen. Met de instelschroeven de juiste hoogte en horizontale positie bepalen.

⚠ Luchtdeflector verwijderen (zie Actieve-koolfilter).

⚠️ Controleren of de 4 onderste bevestigingsgaten correct zijn afgetekend, eventueel opnieuw aftekenen.

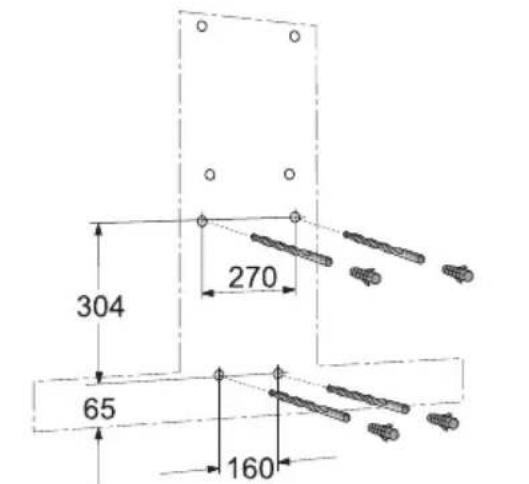

1. De wasemafzuigkap verwijderen. De 4 onderste bevestigingsgaten ø 8 mm boren en de pluggen er geheel indrukken.

304 270 65 160

1. De afzuigkap ophangen en met de resterende 4 schroeven vastschroeven.

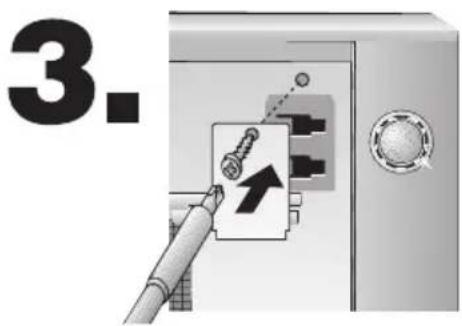

2. Plak beschermfolie over de gaten van de 2 onderste bevestigingsschroeven in het veiligheidsrooster.

⚠ Luchtdeflector weer aanbrengen (zie Actieve-koolfilter).

1. Buisverbinding tot stand brengen.

2. Elektrische verbinding tot stand brengen.

3. Verwijder voorzichtig de folie.

⚠️ Voorkom beschadiging van de kwetsbare oppervlakken.

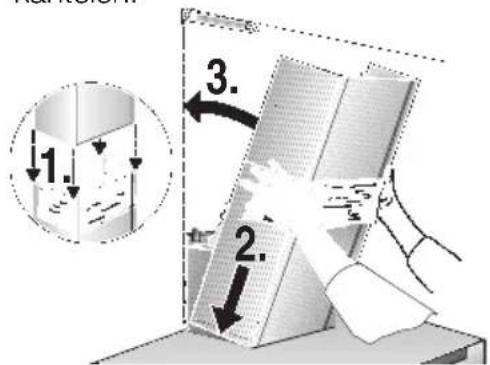

1. Het bovenste schoorsteenafschermstuk (sleuven naar onderen) in het onderste schoorsteenafschermstuk schuiven.

⚠ Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafscherming te leggen.

1. De complete schoorsteenafscherming schuin aanbrengen en naar achteren kantelen.

1. 2. 3.

Inbouwen

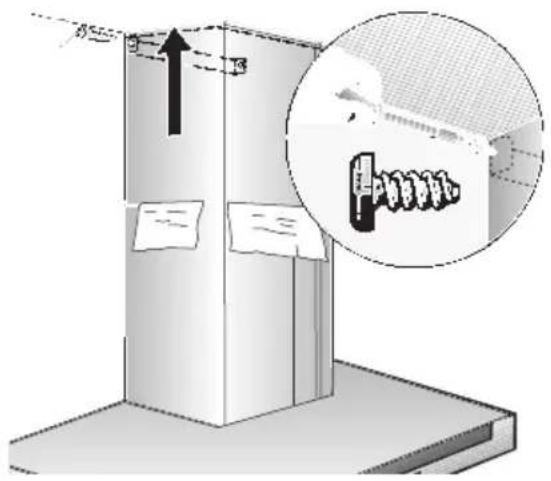

1. Het bovenste schoorsteenafschermstuk voorzichtig bovenwaarts uittrekken en met 2 schroeven zijdelings vastschroeven op de bevestigingshaak.

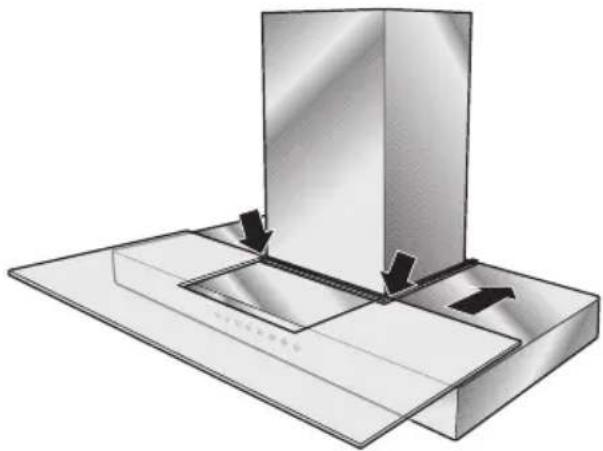

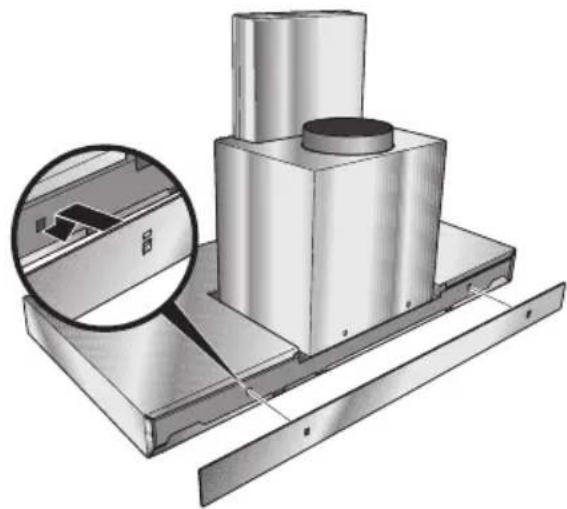

1. Glasplaat aanbrengen.

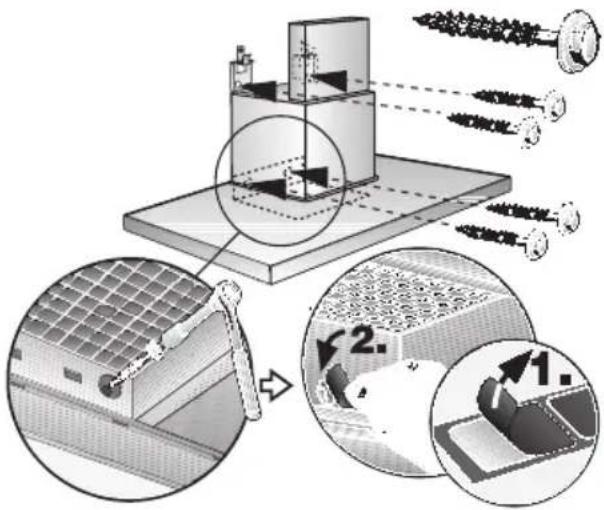

1. De transportbeveiligingen links en rechts afschroeven. De transportbeveiligingen moeten ter bewaring aan de klant worden overhandigd.

⚠️ Neem na het verwijderen van de transportbeveiligingen de veiligheidsvoorschriften en de aanwijzingen voor reiniging en verzorging inzake beknellingsgevaar in acht.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).

Desgewenst kan de lengte van de filterlade worden gewijzigd:

1.

2. 430 550 600 650

3.
