GEBRUIKSAANWIJZING Butler 3501 TOPCOM

Om de 'Nummerweergave' te konnen gebruiken, moet deze Dienst geactveerd zijn op uw telefoonlijn. Om deze Dienst te activeren, hebt U hiervoort meestal een apart abonnent van uw telefoonmaatschappij nodig. Indien U geen nummerweergavefunctie hebt op uw telefoonlijn, zullen de inkomende telefoonnummers NIET op de display van uw toestel verschijnen.

!! Important !!

NL De in deze handleiding beschreiben möglichkheden worden gepubliciceerd onder voorbehoud van wijzigingen.

• Gebruik enkel de meegeleverde adapter. Geen vreeimde adapters gebruiken, de accuellen konnen hierdoor beschadigd worden.
• Gebruik enkel oplaadbare batterijen van hetzelfde type. Gebruik nooit gewone, Niet oplaadbare batterijen. Let bij hetplaatsen van de oplaadbare batterijen op de polariteit (aangeduid in de batterijruimte van de handset).
• Raak de laad- en stekkercontacten Niet aan met scherpe en metalen voorwerpen.
• De werkung van medische toestellen kan worden beinvloed.
• De handset kan een onaangenaam gezoem veroorzaken in hoorapparaten.
• Het basisstation Niet opstellen in vochtige ruimten en Niet op minder dan 1,5 m van een waterbron. De handset Niet in aanraking brengen met water.
• De telefoon Niet gebruiken in explosieve omgevingen.
• Ontdoe u op een milieuvriendelijk wijze van de batterijen en de telefoon.
• Daar bij stroomuiitval met dit toestel Niet kan getelefoneerd worden, in geval van nood een telefoon gebruiken die geen netstroom nodig heeft bvb. een GSM.
• Deze telefoon gekrukt heroplaadbare batterijen die op een milieuvriendelijk manier, volgens nationale regels dienen te worden ontdaan.

NiMH

REINIGEN

Veeg de telefoon met eenlicht vochtig doek of met een antistatische doek af. Gebruik nooit reinigingsmiddelen of agressieve oplosmiddelen.

Het toestel voldoet aan de basiseisen van de R&TTE-richtlijn. Dit worden bevestigd door de CE-markering.

1. BESCHRIJVING VAN DE TELEFOON

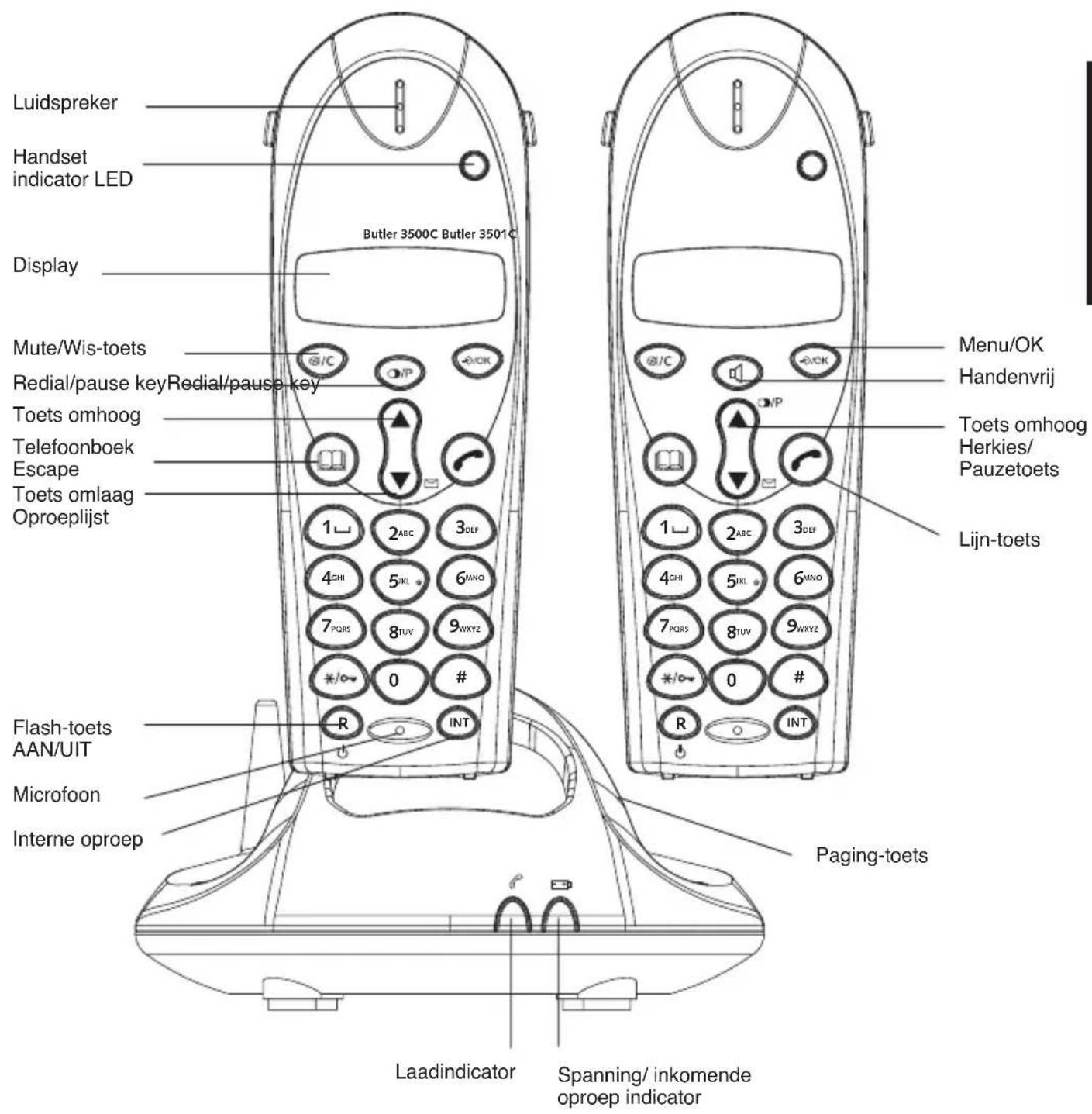

1.1 HANDSET EN BASISSTATION BUTLER 3500 & 3501

1.2 OPLADER BUTLER 3500

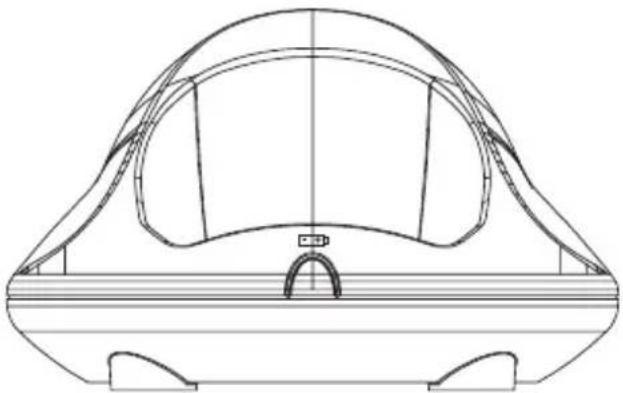

1.2.1 Zonder alarm klok

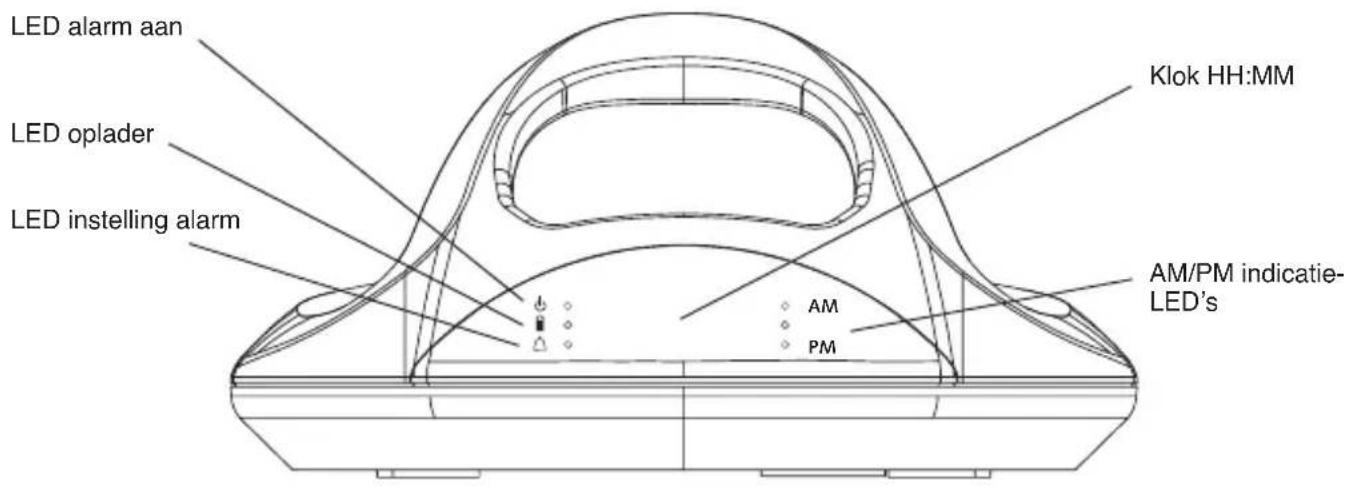

1.2.2 Met alarm klok

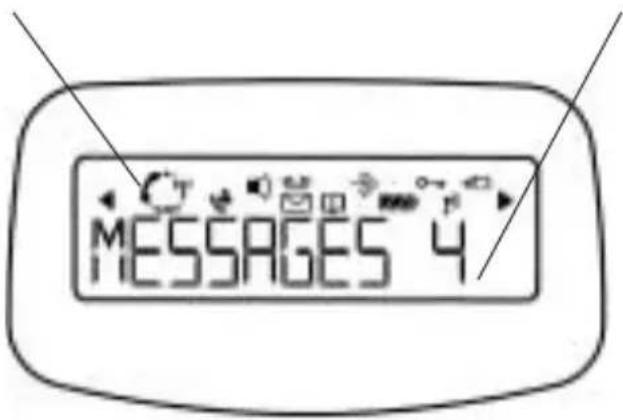

1.3 DISPLAY

Regel voor pictogrammen Regel voor karakkers (max. 12 karakkers) en cijfers

Elke handling heeft zijn bijhorend icoon

Pictogram:Betekenis:

In verbinding
EXT Er vindt een externe oproep plaats
INT Er vindt een interne oproep plaats
Nieuwe nummers in de oproeiljst
Indicatie beantwoorde oproep
Indicatie onbeantwoorde oproep
Handenvrijemodusgeactiveerd (enkelB3501)
Het adressboek openen
U bevindt zich in het menu.
Laadiveau van de herlaadbare batterijen

1 blokj: laag, 2 blokjes: half, 3 blokjes: vol

De antennetooont de kwaliteit van de ontvangst.

De antenne knippert als de handset nicht is aangemeld op de basis.

Toetsenbord handset vergrendeld
of Geeft aan dat het getoonde nummer langer is dan het scherm (12 cijfers)
ofMogelijke bladerrichting in het menu

1.3.1 Standby-schem

In de standby-modus toont het scherm de naam en het nummer van de handset:

C350x

1.4 HANDSETINDICATOR (LED)

De handset-LED heeft de volgende functie:

AAN als de externe lijn bezet is
- UIT wanner alle handsets zich in de standby-modus bevinden
- Knippert bij een inkomende oproep

2. TELEFOONINSTALLATIE

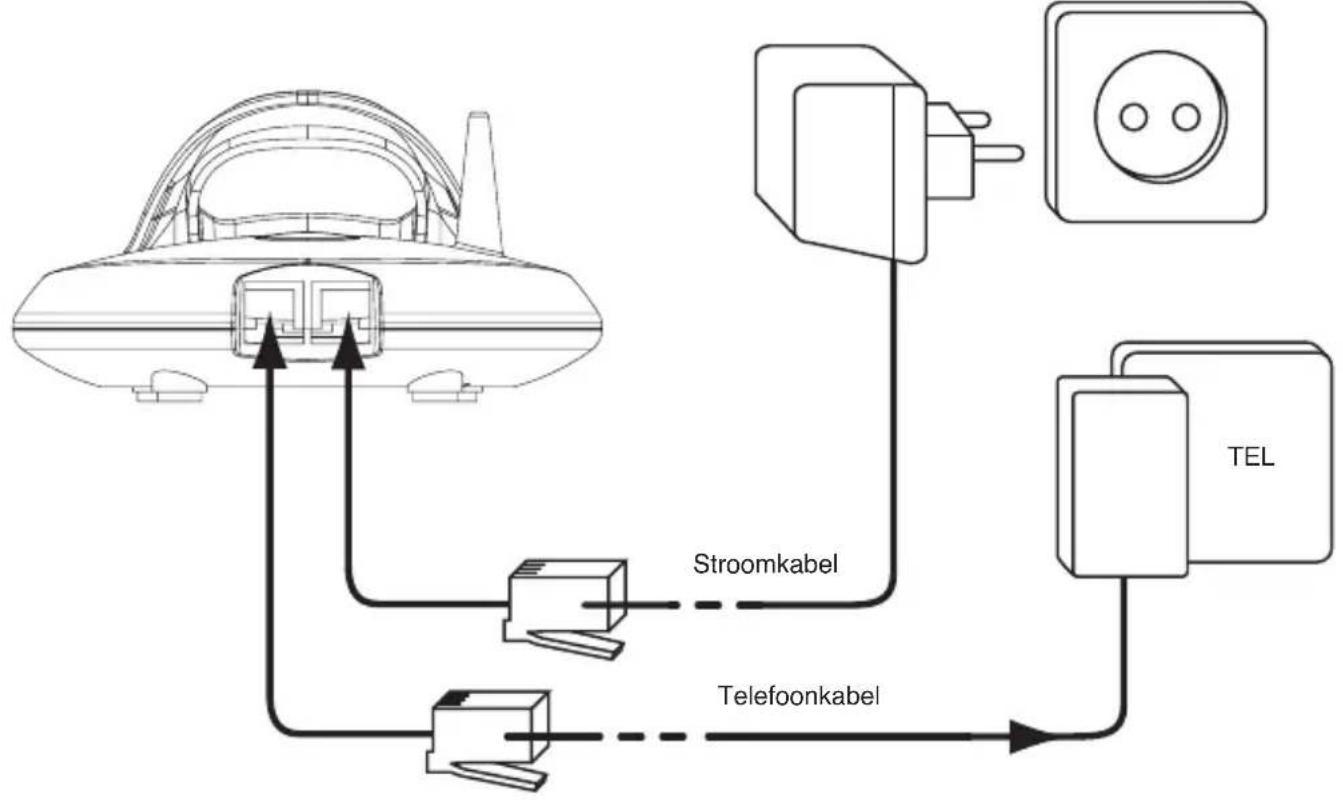

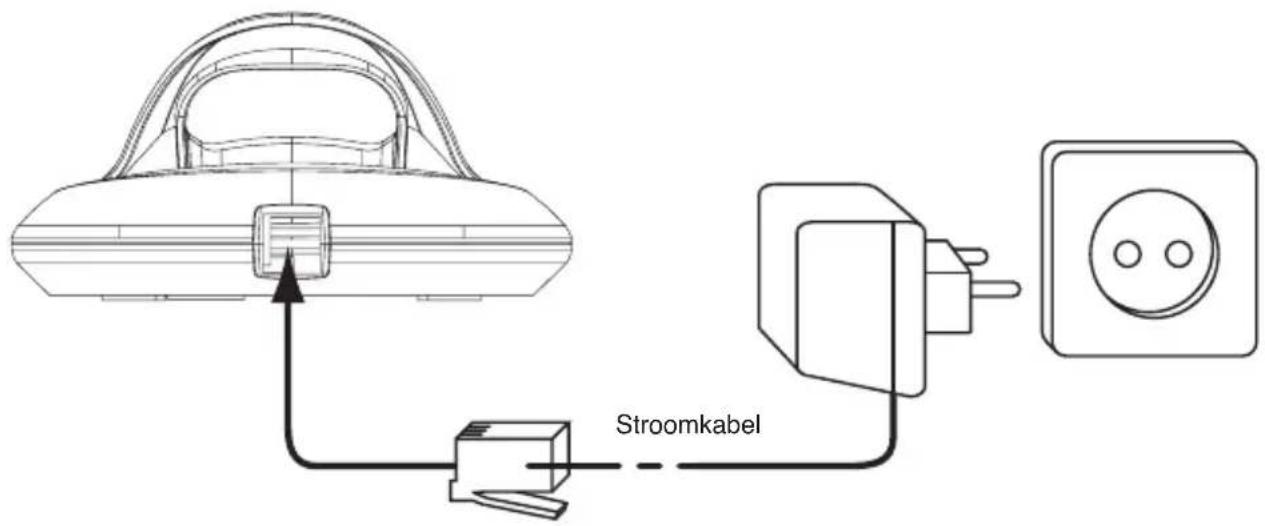

2.1 AANSLUITINGEN

Achterzijde van de basis Butler 3500

Achterzijde van de lader Butler 3500

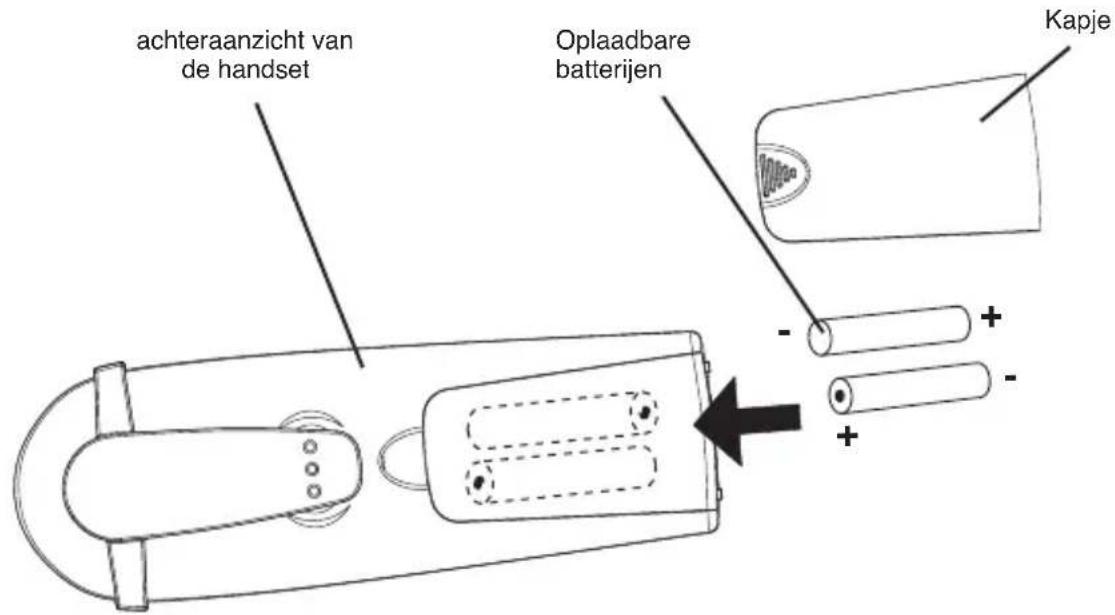

2.2 HERLAADBARE BATTERIJEN

Vooraleer u uw Butler 350x de eerste keer gaat gebruiken, moet u ervoor zorgen dat de batterijen 6 à 8 uu rijk opgeladen. Het telefoontoestel za nicht optimaal functioneren als het Niet voldoende werd opgeladen.

Een oplaadbare batterij verrangen of plaatsen:

1. Schuif het kapje maar beneden en til het op.
2. Plaats de batterijen en houd waar bij rekening met de polariteit (+ en -).
3. Plaats het kapje terug.

Opmerking: De batterijen gaan telkens zo'n 100 eer mee en de gesprekstijd is maximaal 10 eer. Na verloop vanijd raken de batterijen sneller leeg. De batterijen要去en dan worden verrangen. Nieuwe batterijen kutukopen bij elke doe-het-zelf-zaak (twee herlaadbare batterijen, type AAA NiMH).

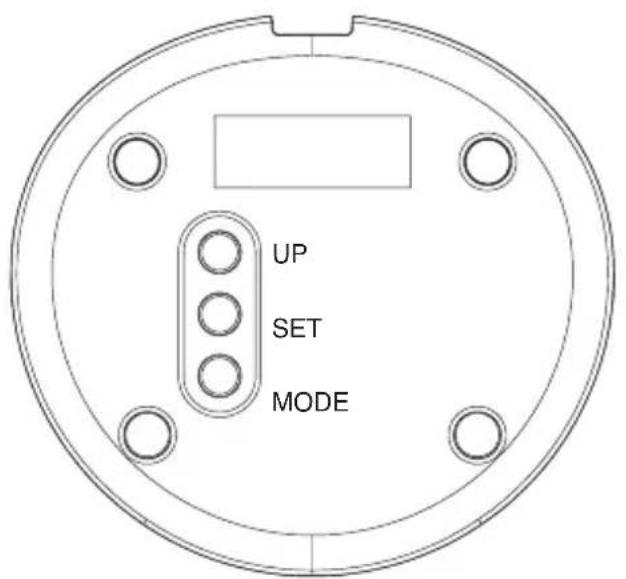

2.3 INSTELLINGEN WEKKER (ENKEL WANNEER DE MULTILADER IS VOORZIEN VAN EEN ALARM KLOK)

Afhankelijk van het model dat u kocht, kan de multi-oplader van de 2e handset een ingebouwde klok hebben met wekfunctie. Met de 3 toetsen onderaan op de oplader kutn u het uu er de wekfunctie instellen:

2.3.1 Het uwr instellen

1. Druk een keer op MODE. De uurweergave begint te knipperen.
2. Druk eenaarkeer op de UP-toets tot het juiste uurverschijnt (1-12)
3. Druk op SET om het ingestelde uur te bevestigen en de Minutes in te stellen
4. Druk een paar keer op de UP-toets tot het juiste aantal minuten verschijnt
5. Druk opniew op SET om de ingestelde Minutes te bevestigen
6. Dru op de UP-toets om AM (uren tussen middernacht en middag) of PM (uren tussen middag en middernacht) te selecteren.
7. Druk op SET om te bevestigen
8. Druk twee keer op MODE om de klok wee ter geven

2.3.2 De werkfunctie instellen

1. Druk twee keer op MODE. De uurweergave begint te knipperen en de LED "instelling alarm" brandt.
2. Druk eenaarkeer op de UP-toets tot hetjuiste uurverschijnt (1-12)
3. Druk op SET om het ingestelde uur te bevestigen en de Minutes in te stellen
4. Druk een paar keer op de UP-toets tot het juiste aantal minuten verschijnt

5. Druk opniew op SET om de ingestelde Minutes te bevestigen

6. Druk op de UP-toets om AM (urenussen middernacht en middag) of PM (urenussen middag en middernacht) te selecteren.

7. Druk op SET om te bevestigen

8. Druk op de UP-toets om de wekfunctie AAN/UIT te schakelen:

9. AAN: De LED (alarm aan) begint te knipperen

10. UIT: De LED (alarm aan) brandt Niet

11. Druk op MODE om te bevestigen en terug te keren maar stand-by

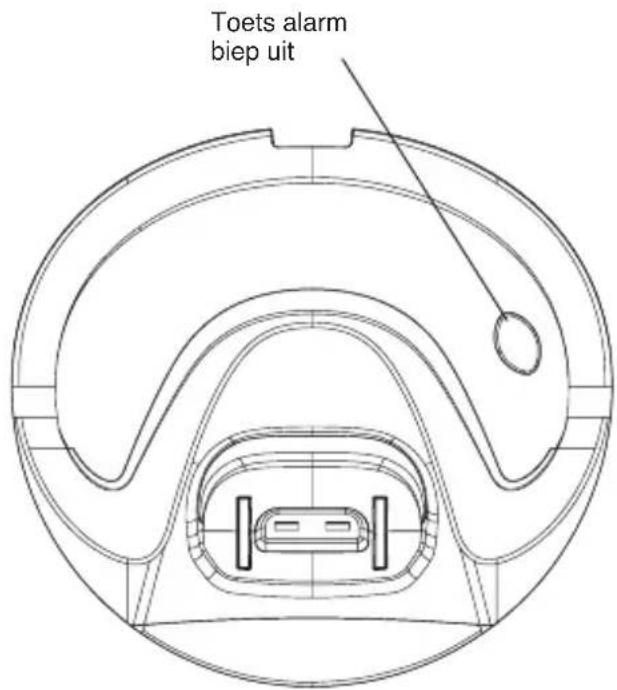

2.3.3 De zoemer uitschakelen

Wanner de wekker afgaat, hoor u de zoemer gedurende 60 seconden, tenzij u op de toets "alarm biep uit" x drukt.

3. DE TELEFOON GEBRUIKEN

3.1 MENUTAAL KIEZEN

1. Open het menu met een druk op /OK
2. Selecteer Handset met behulp van de toetsen en
3. Druk op OK
4. Selecteer 'TAAL' (LANGUAGE) met behulp van de toetsen en
   5.Druk op OK.
5. Selecteer de gewenste taal met behulp van de toetsen en
6. Druk op OK om te bevestigen.

3.2 HANDSET AAN/UIT

• De handset inschakelen (ON):: Druk op opt de handset. De handset zoekt het basistoestel.
• De handset uitschakelen (OFF): Twee seconden lang indrukken. Het display gaat UIT.

Als de handset belt, druk dan op om de oproep te beantwoorden. U bent nu verbonden met de persoon aan de andere kant van de lijn. Als de handset in het basistoestel staat op het moment dat de telefoon rinkelt, hoeft u enkel de handset uit het basistoestel te nemen om de oproep te beantwoorden (als de optie automatisch beantwoorden ingeschakeld werk: zie 4.9).

Als u op drukt wanneer de telefoon rinkelt, neemt u op en wordt er automatisch overgeschakeld op de handenvrije modus (enkel Butler 3501).

3.4 EEN EXTERNE OPROEP

Normale nummering:

1.Druk op
2. Telefoonnummer ingeven

Blokkiezen:

1. Druk het nummer van uw correspondent.
   2.Druk op

Als u een nummer wilt corrigeren, gebruik dan de toets ene ingevoerd cijfer te wissen.

3.5 EEN INTERNE OPROEP (INT)

1. Druk op INT toets
2. Voer het nummer van het interne toestel in (1 tot 2)

3.6 HANDENVRIJE MODUS (ENKEL B3501 MODEL)

U kunt met uw correspondent praten zonder de handset op te nemen.

Om de handenvrijje modus te activeren of te desactiveren, drukt u tijdens een oproep op de toets

Voor het aanpassen van het volume worden verwezenaar het hoofdstuk "Personaliseren" - het luidsprekervolume aanpassen.

3.7 INTERNE OPROEP DOORSCHAKELEN

Een exter oproep doorschakelenaar een andere handset:

1. Druk op INT tijdens een gesprek
2. Selecteer het nummer van het interne toestel, de externe beller worden in de "wachtstand" geplaatst.
3. Als het andere interne toestel reageert, drukt u op om de oproep door te schakelen.
   Als de interne correspondent Niet opneemt, drukt dan opnieuw op INT om terug te schakelenaar de externe beller.

3.8 TONEN VAN DE GESPREKSDUUR

De gespreksduur worden getoond na 15 seconden (eerst de minutes, dan de seconden): "00-20"

Aan het einde van elk gesprek worden de totale gespreksduur getoond gedurende vijf seconden.

3.9 MICROFOON UITSCHAKELEN (MUTE)

Het is möglichk om de microfoon tijdens een gesprek uit te schakelen.

Druk op ijden het gesprek. De microfoon wordt gedesactiveerd en u kunt vrij spreken zonder dat de person aan de andere kan t van de lijn u kan horen.

U krijgt "MUTE" te zien.

Druk op 6m谈起 te keren maar de normale modus.

3.10 PAUZE TOETS

Wanner u een nummer belt, kunt u een pauze inlassen tussen twee cijfers door gedurende twee seconden op de redial-/pauzeertoets te drukken.

3.11 IDENTIFICATIE VAN DE BELLER

De belleridentificatie is maar beschikbaar als u bij uw telefonmaatschappij een abonnement heeft op deze Dienst.

Als u een externe oproep ontvangt, verschijnt het nummer van de beller op het scherm wonneer de telefoon rinkelt.

Als de netwerk ook de naam verstuurt of wonneer de naam van de beller in het adresboek is opgenomen, za de beller worden geidentificiererd aan de hand van zich on Haar naam.

Eerst wordt de identiteit van de beller getoond, na 15 seconden krijgt u de gespreksduur te zien. Na deze tijd is het nog steeds mogetijk om de identiteit van de beller weer op het scherm te brengen: druk hiertoe herhaaldelijk op de toets OK voor de naam en het nummer.

3.11.1 Lijst van oproepen

Uw telefoon houdt een lijst bij in het geheugen van de LASTe 30 ontvangen oproepen. Deze functie is alleen beschikbaar wanner u een abonnement nam op de Dienst voor belleridentificatie. De correspondenten die hebben gebeld, worden geidentificiererd aan de hand van hun telefoonnummer of hun naam, opdezelfde manier zoals dat bij het belleridentificaciesystem gebeurt.

Als er neue/onde oproepen zijn, dan wordt dit in het scherm aangeduid door het knipperende pictogram. De lijst van de oproepen raadpleegt u als volgt:

1. Druk op . Akt de lijst geen oproepen bevat, krijgt u 'LEEG' (EMPTY) te zien.
2. De oproepen kurz u doorbladeren met behulp van de pijljtjestoetsen of. De vamen van de bellers worden getoond als de naam door het netwerk werd doorgestuurd of in het telefoonboek is opgeslagen. Wanner verschijnt, is deze oproep beantwoord. Wanner verschijnt, is de oproep Niet beantwoord. Als u het einde van de lijst heeft bereikt, krijgt u een bieptoon te horen.
3. Als u op OK drukt, worden het telefoonnummer getoond.

Opmerking: Als het telefoonnummer langer is dan 12 cijfers, druk dan nogmaals op OK om het volledige nummer te zien.

1. Druk opnieuw op OK om op het scherm te brengen wanner (tijdstip en datum) de oproep werk ontvangen**
2. Als u nogmaals op OK drukt, kurz u deze gegevens aan uw telefoonboek toevoegen als ze er nog nicht in zijn opgeslagen:

Druk op OK wonneer 'VOEG TOE' (ADD) verschijnt op het scherm. Tik de naam in of wijzig hem en druk op OK. Tik het telefoonnummer in of wijzig het en druk op OK. Selecteer de beltoon (1-3) die u wilt horen wonneer u van dit nummer een oproep krijgt via de -toetsen en druk op OK. De gegevens worden opgeslagen in het telefoonboek.

1. Om een correspondent terug te bellen, drukt u gewoon op de toets als hun telefoonnummer of naam op het scherm verschijnen.

Als een beller in het telefoonboek is opgenomen, worden hij geidentificierd aan de hand van zijn naam in de lijst van onbeantwoorde oproepen.

** ALLEEN WANNEER HET NETWORK HET TIJDSTIP/Datum SAMEN MET HET TELEFOONNUMMER VERSTUURT! Bij netwerken waarop de ID van de beller met een DTMF-signal worden verstuurd, krijgt u geen tiijdstep en datum te zien.

3.11.2 Een nummer of alle nummersuit de oproepliest wissen

U kunt elk nummer apart of alle nummers in een keer wissen:

• Scroll door de oproepen en druk :

• de mute-toets 2010 alleen dit nummer te wissen. Op het scherm verschijnt 'WISSEN' (DELETE).

• de mute-toets (2sec.) om alle nummers te wissen: Op het scherm verschijnt 'WIS AL' (DELETE ALL).

Druk op OK om het huidige / alle nummer(s) te wissen, of op om de wisopdracht te annuleren.

3.12 HERKIES-GEHEUGEN

Uw telefoon houdt een lijst bij van de vijf LASTe oproepen (van telkens 32 cijfers) die u deed. Als ze opgenomen zijn in het telefoonboek, worden de gebelde correspondenten geidentificiererd aan de hand van hun telefoonnummer of hun naam.

De herkies-lijst opent u als volgt:

1.Druk op
2. U kurz de oproepen doorbladeren met behulp van de pijtjestoetsen en.
3. Om de geselecteerde correspondent op te bellen, druk u gewoon op zedra hun telefoonnummer of naam worden getoond.

Opmerking: Als de naam worden getoond,kest u heen en weer schakelen tussen de naam en het nummer met behulp van de OK-toets.

3.13 BELLEN VANUIT HET TELEFOONBOEK

Een correspondent bellen wiens naam u in het telefoonboek heeft opgeslagen, doet u als volgt:

1. Druk op om het telefoonboek te openen
2. Voer de eerste letter van de naam in. De eerste naam die begint met deze letter of met de dichtst bijzijnde letter van het alfabet worden nu getoond.
3. Doorloop de lijst met behulp van de toetsen en . Devijst worden weergegeven in alfabetische volgorde.
4. Druk op om het nummer te kiezen van de correspondent wiens naam worden getoond.
   Om het nummer te zien vooraleer u de oproep daadwerkelijk doet, voert u de vermelde stappen 1 tot 3 UIT en drukt u op OK.

3.14 HET ALFANUMERIEKE TOETSENBORD GEBRUIKEN

Met uw telefoon kut u ook alfanumerieke karakters invoeren. Dat is nuttig om een naam in te voeren, om een intern toestel een naam te gehen, ...

Om een letter te selecteren drukt u het vereiste aantal keren op de bijhorende toets. Om bijvoorbeeld een 'A' te selecteren, drukt eenmaal op '2', om een 'B' te selecteren drukt u tweemaal op '2', enz. Om achtereenvolgens een 'A' en een 'B' te selecteren, wacht u tot de cursor na het invoeren van de 'A' maar het volgende karakter springt. Daarna drukt u opnieuw op '2'.

Om een spatie te selecteren drukt u op '1'.

Om een streepje te selecteren drukt u tweeemaal op '1'.

De karakters van het toetsenbord zijn als volgt:

Toets	1x drukken		2x drukken		3x drukken		4x drukken		5x drukken
1 spatie - 1
2 ABC2
3	D	E	F		3
4	G	H	I				4
5	J	K	L		5
6	M	N	O		6
7	P	Q	R		S		7
8	T	U	V		8
9	W	X	Y		Z		9

3.15 HET MENU GEBRUIKEN

Dankzij een gebruiksvriendelijk menu heeft u toegang tot een groot aantal telefoonfuncties.

1. Om het menu te openen drukt u op /OK
2. Doorloop de selectiemogelijkheden met de toetsen en, zostra u de LASTe hebft bereikt springt het menu waar maar de eerste.
3. Druk op OK om een selectie te bevestigen.
4. Omtering te keren naar het vorige menu drukt u op

4. PERSONALISERING

Opmerking: Bij elke programmatie hoor u aan het einde een enkele of dubbele lange bieptoon.
Een dubbele bieptoon geeft aan dat uw keuze is aanvaard.
Een lange bieptoon geeft aan dat met de wijziging geen rekening werk gezonden.

4.1 BELVOLUME AANPASSEN

4.1.1 Belvolume handset externe/interne oproepen

Het belvolume van de handset kan voor interne of externe oproepen apart worden ingesteld:

1. Open het menu met een druk op /OK
2. Selecteer 'Handset' met behulp van de toetsen
   3.Druk op OK
3. Selecteer 'INT BEL VOL' (INT RING VOL) of 'EXT BEL VOL' (EXT RING VOL) met behulp van de toetsen en
   5.Druk op OK
4. Selecteer het gewenste volume ('UIT' of van 1 tot 3).
5. Druk op OK om te bevestigen of op omiterug te keren maar het vorige menu.

4.1.2 Belvolume van het basistoestel

1. Open het menu met een druk op /OK
2. Selecteer SETUP met behulp van de toetsen
   3.Druk op OK
3. Selecteer 'VOL BS' (BASE VOLUME) met behulp van de toetsen en
   5.Druk op OK
4. Selecteer het gewenste volume ('UIT'of van 1 tot 3)
5. Druk op OK om te bevestigen of op om terug te keren maar het vorige menu.

4.2 BELMELODIE KIEZEN

Het basistoestel en de handsets kuren elk een ander melodiebelgeluid hebben. De handsets kuren een verschillende melodie hebben al naargelang de ingaande oproep intern of extern is.

4.2.1 Belmelodie van het basistoestel

1. Open het menu met een druk op /OK
2. Selecteer SETUP met behulp van de toetsen en
   3.Druk op OK
3. Selecteer 'MEL BS' (BASE MEODY) met behulp van de toetsen
   5.Druk op OK
4. Selecteer een melodie (1 tot 3) met behulp van de toetsen en
5. Druk op OK om te bevestigen of op omterug te keren maar het vorige menu.

4.2.2 Belmelodie handset, externe oproep

1. Open het menu met een druk op /OK
2. Selecteer Handset met behulp van de toetsen en
3. Druk op OK

4. Selecteer 'EXT MEL' (EXT MEODY) met behulp van de toetsen
   5.Druk op OK

5. Selecteer een melodie (1 tot 3) met behulp van de toetsen en

6. Druk op OK om te bevestigen of op omterug te keren maar het vorige menu.

4.2.3 Belmelodie handset, interne oproep

1. Open het menu met een druk op /OK
2. Selecteer Handset met behulp van de toetsen en
3. Druk op OK
4. Selecteer 'INT MEL' (INT MELODY) met behulp van de toetsen
   5.Druk op OK
5. Selecteer een melodie (1 tot 3) met behulp van de toetsen
6. Druk op OK om te bevestigen of op om terug te keren maar het vorige menu.

4.3 LUIDSPREKERVOLUME Tijdens OPROEP

Drukijdens het gesprek op de toets of het volume aan te passen.

Opmerking: Het volume voor het handenvrij bellen worden samen aangepast met dat van de handset zoals hierboven is uiteengezet (enkel B3501)

4.4 BIEPTONEN ACTIVEREN/DESACTIVEREN

De handsets kuren een bieptoon latent horen wanner een toets wordt ingedrukt, wanner de batterijen bijna leeg zijn en wanner het toestel te ver van het basistoestel is verwijderd.

4.4.1 Bieptoon bij indrukken van toets aan- en uitzetten

1. Open het menu met een druk op /OK
2. Selecteer 'HANDSET' met behulp van de toetsen en
   3.Druk op OK
3. Selecteer BEEP met behulp van de toetsen en
   5.Druk op OK
4. Selecteer 'TOETS' (KEYTONE) met behulp van de toetsen en
5. Druk op OK.
6. Selecteer 'AAN' (ON) om de bieptoon in te schakelen, 'UIT' (OFF) om hem uit te schakelen.
7. Druk op OK om te bevestigen.

4.4.2 Batterij bija leeg

Ga tewerk zoals hierboven wordt uiteengezet maar selecteer bij punt 6 'BATTERIJ' (LOW BATT) inplaats van 'TOETS' (KEYTONE).

4.4.3 Handset te ver van basistoestel (buiten bereik)

Ga tewerk zoals hierboven worden uiteengezet maar selecteer bij punt 6 'BEREIK' (OUTRANGE) inplaats van 'TOETS' (KEYTONE).

4.5 NAAM VAN DE HANDSET WIJZIGEN

Met deze functie kurz u elke handset personaliseren.

1. Open het menu met een druk op /OK
2. Selecteer 'HANDSET' met behulp van de toetsen en.
3. Druk op OK
4. Selecteer 'NAAM' (NAME) met behulp van de toetsen en
   5.Druk op OK
5. Voer de naam in
6. Druk op OK om te bevestigen

Bij het invoeren van de naam drukt u op om een karakter te wissen of houdt u ingedrukt om het menu te verlaten zonder enige wijzigingen aan te brengen.

4.6 DE PIN-CODE WIJZIGEN

Sommige functies zich enkel beschikbaar voor gebruikers die de PIN-code kennen. Deze PIN-code is standard 0000.

De PIN-code wijzigen:

1. Open het menu met een druk op /GK

2. Selecteer SETUP met behulp van de toetsen en .

3. Druk op OK.

4. Selecteer PIN CODE met behulp van de toetsen en .
   5.Druk op OK.
5. Voer de oude PIN-code van 4 cijfers in.
6. Druk op OK.
7. Voer de neue PIN-code van 4 cijfers in.
8. Druk op OK.
9. Voer de neue PIN-code een tweede keer in.
10. Druk op OK om te bevestigen.

4.7 DE KIESMODUS INSTELLEN

Er zich twee kiesmodi:

• DTMF/toonsystem (het meest gebruikelijke)
• Pulssystem (bijoudere installations)

De kiesmodus wijzigen:

1. Open het menu met een druk op /OK
2. Selecteer 'SETUP' met behulp van de toetsen en.
3. Druk op OK.
4. Selecteer 'KIESMODE' (DIALMODE) met behulp van de toetsen en
   5.Druk op OK.
5. Selecteer de kiesmodus met behulp van de toetsen en
6. Druk op OK om te bevestigen.

4.8 FLASHTIJD INSTELLEN

1. Open het menu met een druk op /OK
2. Selecteer 'SETUP' met behulp van de toetsen en.
   3.Druk op OK.
3. Selecteer 'FLASH' met behulp van de toetsen en .
4. Kies 'FLASH 1' (RECALL 1) voor een korte Flamstijd (100ms) of 'FLASH 2' (RECALL 2) voor een lange Flamstijd (250 ms)

4.9 AUTOMATISCH OPNEMEN

Als een ingaande oproep plaatsvindt en de handset zich op het basistoestel bevindt, za de telefoo automatisch de oproep beantwoorden wanner de handset uit de basis worden genomen. Dit is de standardinstelling, die u darüber kuntuitschakelen (UIT):

1. Open het menu met een druk op /OK
2. Selecteer HANDSET met behulp van de toetsen en .
3. Druk op OK.
4. Selecteer 'AANN DIR' (AUTO ANSWER) met behulp van de toetsen en .
5. Selecteer 'AAN' (ON) voor automatisch beantwoorden of 'UIT' (OFF).
6. Druk op OK.

4.10 RESET

U heft de mogelijkheid om de telefoon weer om te schakelen aan de oorspronkelijke standaardconfiguratie. Dat is de configuratie die reeds was geinstalleerd toen u de telefoon in gebruik nam.

Terugkeren maar de standardinstelleningen doet u als volgt:
1. Open het menu met een druk op /OK
2. Selecteer SETUP met behulp van de toetsen en
3.Druk op OK
4. Selecteer 'RESET' (DEFAULT) met behulp van de toetsen en
5.Druk op OK
6. Voer de PIN-code van vier cijfers in (standaard =0000). Druk OK.
7. Druk opnieuw op OK om te valideren

DEFAULT PARAMETERS ZIJN:

Pieptonen batterij zwak AAN

Pieptonen buiten bereik AAN

Toetsklik

AAN

Auto beantwoorden AAN

Beltoon interne oproep 1

Volume interne oproep 2

Beltoon externe oproep 3

Volume externe oproep 2

Volume ontvangst 3

Telefoonboek Leeg

Oproeplijst Leeg

Lijstummerherhaling Leeg

Pincode 0000

Inbelmodus DTMF

Vergrendeling toetsenbord UIT

OPGELET! Als u terugkeert waar de standardinstelleningen, wist u hiermee alle informatatie in het telefoonboek en de oproeplijst. Tegelijk worden de PIN-code teruggezet maar 0000.

4.11 VERGRENDELING TOETSENBORD

Het toetsenbord kan worden vergrendeld om te vermijden dat er instelleningen worden gewijzigd of telefoonnummers worden gezormd. Het -pictogram verschijnt op het scherm wonneer het toetsenbord is vergrendeld.

4.11.1 Het toetsnbord vergrendelen via Menu

1 Druk op OK om het menu te openen
2 Selecteer HANDSET met behulp van de up en down -toetsen
3 Druk op OK
4 Selecteer 'TOETSBLOKK.' (KEY LOCK?) met behulp van de up ▲ en down ▼-toetsen
5 Druk op OK om het toetsenbord te vergrendelen

4.11.2 Het toetsenbord via de \*toets vergrendelen (snelle vergrendeling)

Houd **-toets 3 seconden ingedrukt. Het toetsenbord is nu vergrendeld.

4.11.3 Het toetsenbord ontgrendelen

1 Druk op een willekeurige toets
2 Op het scherm verschijnt PRESS*
3 Druk binnen de 3 seconden op de ** toets om het toetsenbord te ontgrendelen

5. GEAVANCEERDE FUNCTIONS

5.1 TELEFOONBOEK

Met behulp van het telefoonboek hunn (30 = B3500 / 50 = B3501) telefoonnummers en nameen worden opgeslagen.

U kunt namen invoeren die tot 12 karakters lang+zijn. Nummers mogen max. 20 cijfers lang+zijn.

Om een correspondent op te bellen die in het telefoonboek is opgeslagen, worden verwezenaar hoofdstuk 3.13.

Om alfanumerieke karakters in te voeren verwijzen weaar hoofdstuk 3.14.

5.1.1 Een correspondent toevoegen aan het telefoonboek

1. Open het menu met een druk op OK
2. Selecteer 'TEL BOEK' (PHONEBK) met behulp van de toetsen ▲ en ▼
3. Druk op OK
4. Selecteer 'VOEG TOE' (ADD ENTRY) met behulp van de toetsen ▲ en ▼
5. Druk op OK
6. Voer de naam in
7. Druk OK om te bevestigen
8. Voer het telefoonnummer in

9. Druk op OK om te bevestigen

10. Selecteer de gewenste beltoon (1-3) met behulp van de en -toutsen

11. Druk op OK om te bevestigen

5.1.2 Een naam of nummer wijzigen

Een nummer in het telefoonboek wijzigen:

1. Open het menu met een druk op /QK
2. Selecteer 'TEL BOEK' (PHONE BOOK) met behulp van de toetsen en .
   3.Druk op OK.
3. Selecteer CORRIG (MODIFY ENTRY) met behulp van de toetsen en.
   5.Druk op OK.
4. Doorloop de namelilst met behulp van de toetsen en . Derlijst worden weergegeven in alfabetische volgorde.
5. Druk op OK als u de naam heeft gezonden die u wilt wijzigen.
6. Gebruik de toets omterug te gaan en de(APpe naam in te voeren.
7. Druk op OK om te bevestigen.
8. Voer het neue telefoonnummer in.
9. Druk op OK om te bevestigen.

Opgelet! Als u het telefoonboek eerst opent met de toets en een telefoonnummer wijzig met de toets / , zal de wijziging enkel voor deze oproep gelden, maar Niet in het telefoonboek worden opgeslagen.

5.1.3 Een correspondent wissen

Correspondenten wissen:
1. Open het menu met een druk op /OK
2. Selecteer 'TEL BOEK' (PHONE BOOK) met behulp van de toetsen en.
3.Druk op OK.
4. Selecteer 'WISSEN' (DELETE ENTRY) met behulp van de toetsen en.
5.Druk op OK.
6. Doorloop de namei lst met behulp van behulp van de toetsen en. De lst wordt weergegeven in alfabetische volgorde.
7. Druk op OK als u de naam heeft gezonden die u wilt wissen.
8. Het telefoonnummer wordengetoond.Druk op OK.
9. 'BEVESTIG' (CONFIRM) verschijnt. Druk op OK om te bevestigen of op om het wissen te stoppen.

5.2 EEN INTERN TOESTEL ZOEKEN VIA HET BASISTOESTEL

Als de Paging-toets op het basistoestel worden ingedrukt, beginnen alle handsets te rinkelen. Dankzij het belsignaal kunt u de verloren handset lokaliseren. U stopt het belsignaal door op een van de toetsen van de handset te drukken.

6. GEBRUK VAN MEERDERE HANDSETS

6.1 EEN BIJKOMENDE HANDSET REGISTREREN

!! U MOET ENKEL DE 2^DE HANDSET REGISTREREN INDIEN DEZE NIET IS GELINKT MET DE BASIS OF WANNEER U EEN NIEUWE HEEFT AANGEKOCHT !!!

U kurz neue handsets toevoegen aan het basistoestel op voorwaarde dat deze handsets met het DECT-GAP-protocol werken.

Het basistoestel kan maximaal met 2 handsets werken. Als u reeds 2 handsets heeft en u er meer wilt toevoegen of een toestel wilt verrangen, moet u eerst een handset wissen en het neue verwolgens toevoegen.

Om een handset te konnen registreren, moet het basistoestel eerst in de speciale registratiemodus worden gezet: Eerst zet u het basistoestel in de registratiemodus, daarna start u de procedure bij de neue handset:

1. Houd de Paging-toets van het basistoestel 6 seconden lang ingedrukt.
2. Het basistoestel geeft dan een pieptoon. Het basistoestel is nu klaar om een neue handset te registrenderen. Na het indrukken van de knop heeft u 90 seconden vrijd om een neue handset te registrenderen.

Als de bijkomende handset een Butler 350xC is

1. Open het menu met een druk op /OK
2. Selecteer 'AANMELD' (REGISTER) met behulp van de toetsen er
   5.Druk op OK
3. Selecteer 'AANMELD' (REGISTER) met behulp van de up en down -toetsen
4. Voer het nummer van een basistoestel in (1 tot 4). Nummers die knipperen zijn reeds in gebruik op andere DECT-basistoestellen.
5. Voer de PIN-code van het basistoestel in (standaard: 0000).
6. Druk op OK. De handset zoekt nu waar het DECT-basistoestel.
7. Als de handset het basistoestel heeft gelokaliseerd, wordt het identificatienummer van het basistoestel getoond. De registratie bij het basistoestel bevestigt u met een druk op OK. Stoppen is maybek met een druk op de toets
8. Als de handset het basistoestel Niet lokaliseert, keert het na enkele seconden automatisch terug maar de standbymodus. Probeer het nogmaals door het nummer van het basistoestel te wijzigen en te controlleren of er zich in de omgeving geen interferentiebronnen bevinden. Ga dichter bij het basistoestel staan.

uw handset is een ander model

Nadat u de registratieprocedure heeft gestart bij het basisstation, registreert u de handset (zie in de handleiding van de handset). De handset要去 GAP-compatible最后一次.

Het pictogram en de tekst NT AANG' (NOT REG) knipperen in het scherm als de handset Niet op het basistoestel is geregistreeerd. Als een handset op een basistoestel worden geregistreerd, kent het basistoestel een handset nummer toe. Dit nummer verschijnt op de handset na de naam en moet worden gebruik voor interne oproepen.

Het DECT GAP protocol zorgt ervoor dat verschillende DECT systemen met elkaar kutnen werken. Enkel de basisfuncties zijnECHTER mogelijk,zoals Telefoneren,... Speciale functies,zoals CLIP,... worden in de meeste gevallen nicht ondersteund.

6.2 EEN HANDSET VERWIJDEREN

U kunt een handset verwijderen van een basistoestel om een andere handset te registereren.

1. Open het menu met een druk op /OK
2. Selecteer setup met behulp van de toetsen en
3. Druk op OK
4. Selecteer 'AFM HS' (DEL HANDSET) met behulp van de toetsen en
   5.Druk op OK.
5. Voer de viercijferige PIN-code van het basistoestel in.
6. Druk op OK.
7. Selecteer het interne toestel dat moet worden verwijderd.
8. Druk op OK om te bevestigen.

6.3 EEN BUTLER HANDSET INSTALLEREN OP EEN ANDER BASISTOESTEL

Wanner u een Butler 350x wilt gebruiken met het basistoestel van een ander model, moet het basistoestel GAP-compatiblezijn.

1. Zie de gebruikershandleiding van het basistoestel voor het activeren van de registratiemodus.
2. Voer de stappen 3 tot 10 uit die in de paragraaf 6.1 worden beschreiben.

6.4 EEN BASISTOESTEL SELECTEREN

De handsets können bij maximaal vier basistoestellen geregistreerd zijn.

Een basistoestel selecteren:

1. Open het menu met een druk op /OK
2. Selecteer 'AANMELD' (REGISTER) met behulp van de toetsen e
   3.Druk op OK
3. Selecteer 'SEL BS' (SELECT BASE) met behulp van de toetsen en
   5.Druk op OK
4. Selecteer een basistoestel of kies AUTO met behulp van de toetsen
5. Druk op OK.

Wanner u het basisstation seleeert, knippert het basisnummer van het geseleerde basisstation. Als u Auto' selecteert, za de handset automatisch aan een ander basistoestel zoeken als uuit het zendbereik bent.

6.5 AANMELDEN VAN EEN TOPCOM BUTLER 300 DECT GAP HANDSET.

Zorg ervoor dat de basis pincode = '0000'!! Zie §4.6 om deze basis pincode te wijzigen.

Houd de Paging-toets van het basistoestel 6 seconden lang ingedrukt.

Het basistoestel geeft dan een pieptoon. Het basistoestel is nu klaar om een neue handset te registrenderen. Tijdens deze minuut is de basis in aanmeldmodus en moet u het volgende doeon om de headset aan te melden:

Schakel de headset Aan door op de Aan/Uit-toets te drukken tot er 2 beep tonen hoorbaar waar. De rode en groene LED za eénmaal knipperen.
- Druk op de headset aanmeldtoets. De rode LED za vlug beginnen te knipperen.
- Indien na een aantal seconden de groene LED traag begint te knipperen is de registratie gelukt.
- Indien de rode LED traag knippert is de registratie mistrukt. Herbegin bovenstaande procedure en zorg ervoor dat de basis pincode ingesteld staat op '0000'.

7. PROBLEMEN VERHELPEN

Symptom Mogelijk oorzaak Oplossing
Geen scherm Batterijen Niet opgeladen Co.	ontroleer de positie van de batterijen
		Herlaad de batterijen
	Handset uitgeschakeld (OFF) Handset inschakelen (ON)
Geen kiestoon Telefoonkabel verkeerd aa	ngesloten Controller de aansluiting van de tele-foonkabel
	De lijn worden gebruikt door een andere handset	Wacht tot de andere handset het gesprek beëindigt
Het pictogram 18 knippert	Handset buiten bereik Breng de handset dichter bij het basisstoestel
	Het basistoestel krijgt geen stroom. Controlleer de netaansluiting van het basistoestel
	De handset is nicht geregisteerd bij het basistoestel	Registreer de handset bij het basistoestel
Het basistoestel of de handset gezven geen belsignaal	Er is geen belsignaal of de beltoon is nauwelijks hoorbaar	Belvolume aanpassen
Er is kiestoon, maar men kan geen num-mer vormen	Verkeerd kiessystem	Kiessystemaanpassen (puls/toon).
In PABX kunnen geen oproepen worden doorgeschakeld	De FLASH-tijd is te kort	Schakel het toestel omঀen andere Flash-tijd.
De telefon reageert nicht op toetsin-drukken	Manipulatifout	Verwijder de batterijen enplaats ze wee in het toestel

8. GARANTIE

8.1.GARANTIEPERIODE

Op de Topcom-toestellen worden een garantie van 24 maanden verleend. De garantieperiode begint op de dag waarop het neue toestel worden gekocht. De garantie op batterijen is beperkt tot 6 maanden na aankoop. Kleine onderdelen of defecten die een verwaarloosbaar efect hebben op de werking of waarde van het toestel zichniet gedekt door de garantie.

De garantie moet worden bewezen door voorlegging van het aankoopbewijs waarop de datum van aankoop en het toesteltype staan.

8.2. AFWIKKELING VAN GARANTIECLAIMS

Een defect toestel moet, samen met een geldig aankoopbewijs, worden terugestuurd waar een Topcom-hersteldienst.

Als het toestelijdens de garantiepiode een defect vertoont, za Topcom of diens officieel erkende hersteldienst eventuele defecten te wijten aan materiaal- of productiefouten Gratis herstellen.

Topcom zal hier keuzehaar garantieverplichtingen verrullen door defecte toestellen ofnderden van defecte toestellen ofwel te herstellen ofwel te verrangen. In het geval dat het toestel wordt verrangen, kan de kleur en het model verschillend zijn van het oorspronkelijk gekochtete toestel.

De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De garantieperiode worden nicht verlangd als het toestel worden verrangen of hersteld door Topcom of diens officieel erkende hersteldienst.

8.3. GARANTIEBEPERKINGEN

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van nichtoriginele onderdelen of accessoires die Niet zich aanbevolen door Topcom, worden Niet gedekt door de garantie.

Topcom draadloze telefoons mogen enkel met oplaadbare batterijen worden gebruikt. Schade te wijten aan het gebruik van Niet-oplaadbare batterijen is Niet gedekt door de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaatk.

Garantieclaims zijn ongeldig indien het toestel hersteld, gewijzigd of aangepast ward door de koper of door nichtgekwalificeerde, Niet-officieel erkende Topcom-hersteldienst.

• Standaard:DECT (Digital Enhanced Cordless Telecommunications)
• Frequentieband: 1880 MHz tot 1900 MHz
  Aantal kanalen: 120 duplexkanalen
  Modulatie: GFSK
  Coding: 32
  Zendvermögen: 10mW (gemiddeld vermogen per kanaal)
  Bereik: max. 300 m in openlucht / 10-50 m binnenshuis
  Voeding basistoestel: 230V / 50Hz (basistoestel)
  Handsetbatterijen: 2 oplaadbare batterijen AAA, NiMh 550mAh
  Autonomie basistoestel: 100 uur in standby
  Gesprekstijd: 10
  Laadduur: 6-8
  Normale gebruiksomstandigheden: +5^ tot +45^
  Kiessysteme: Puls / toon
• Flashtijd: 100 of 250 ms

kbit/s

1.DESCRIPTION DU TELEPHONE 41

1.1 COMBINED BASE BUTLER 3500 & 3501 41
1.2 CHARGEUR BUTLER 3500 & 3501 42
1.3 DISPLAY 43
1.4 INDICATEUR DU COMBINE (LED) 43

2. INSTALLATION DU TELEPHONE 44

2.1 CONNEXIONS 44

2.2 PILES RECHARGEABLES 45
2.3 REGLAGES HORLOGE ALARME 45

3. UTILISATION DU TELEPHONE 46

3.1 CHOIX DE LA LANGUAGE DU MENU 46
3.2 COMBINE ON/OFF 46

3.3 RECEVOIR UN APPEL 46
3.4 PROCEDURE A UN APPEL EXTERNE 46
3.5 PROCEDURE A UN APPEL INTERNE 46
3.6 MODE MAINS LIBRES (UNIQUEMENT MODELE B3501) 46
3.7 TRANSFERT INTERNE D'UN APPEL 47
3.8 AFFICHAGE DE LA DUREE DE L'APPEL 47
3.9 COUPURE DU SON DU MICROPHONE 47

3.10 TOUCHE PAUSE 47
3.11 IDENTIFICATION DE L'APPELANT 47
3.12 MEMOIRE DE RECOMPOSITION DE NUMEROS 48
3.13 APPELER DEPUIS LE REPERTOIRE TELEPHONIQUE 48
3.14 UTILISATION DU CLAVIER ALPHANUMERIQUE 48
3.15 UTILISATION DU MENU 49

4. PERSONALISATION 49

4.1 REGLAGE DU VOLUME DU HAUT-PARLEUR 49
4.2 CHOIX DE LA MELODIE DE LA SONNERIE 49
4.3 VOLUME DU HAUT-PARLEUR EN COURS D'APPEL 50
4.4 ACTIVATION / DESACTIVATION DES BIPS 50
4.5 DESIGNATION DES COMBINES 50
4.6 MODIFIER LE CODE PIN 50
4.7 REGLAGE DU MODE DE COMPOSITION DES NUMEROS 51
4.8 DUREE DE LA FONCTION FLASH TIME 51

4.9 REPONSE AUTOMATIQUE 51
4.10 REMISE A ZERO 51
4.11 VERROUILAGE CLAVIER 52

5. FONCTIONS DE POINTE 52

5.1 REPERTOIRE TELEPHONIQUE 52
5.2 RECHERRER UN COMBINE A PARTIR D'UNE BASE 53

6. GESTION DE PLUSIEURS COMBINES 54

6.1 INSTALLER UN COMBINE SUPPLEMENTaire 54
6.2 ELIMINER UN COMBINE 54
6.3 INSTALLER UN COMBINE SUR UNE AUTRE BASE 55
6.4 SELECTIONNER UNE BASE 55
6.5 ENREGISTER UN CASQUE TOPCOM BUTLER 300 DECT GAP 55

7. TROUBLESHOOTING 55

8. GARANTIE 56

8.1PERIODDEGARANTIE 56
8.2 TRAIEMENT DE LA GARANTIE 56
8.3 EXCLUSIONS DE GARANTIE 56

9. CHARACTERISTIQUES TECHNIQUES 56

CONSIGNES DE SECURITÉ
