GEBRUIKSAANWIJZING TT200 THOMSON

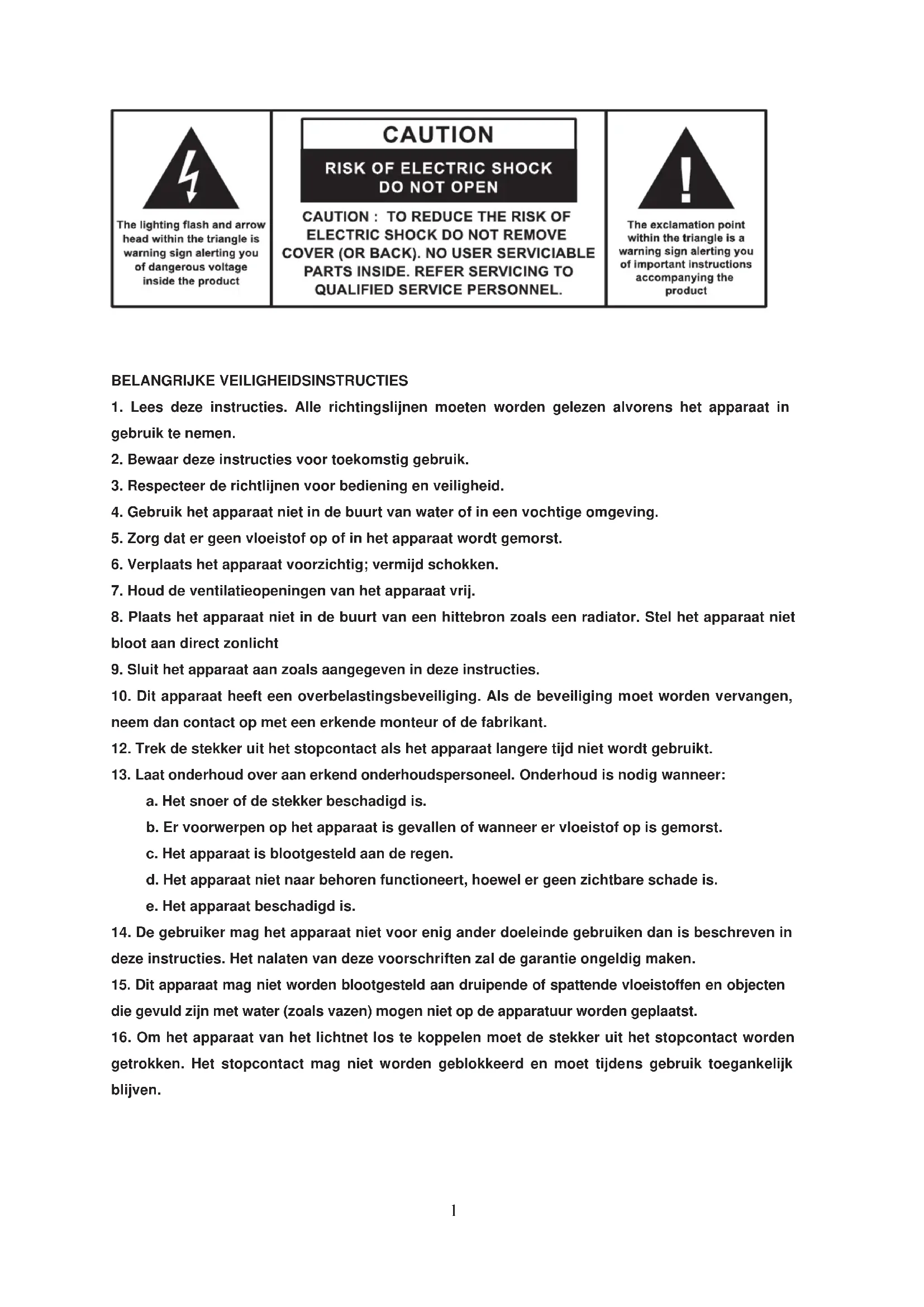

1. Lees deze instructies. Alle richtingslijnen moeten worden gelezen alvorens het apparaat in

2. Bewaar deze instructies voor toekomstig gebruik.

3. Respecteer de richtlijnen voor bediening en veiligheid.

4. Gebruik het apparaat niet in de buurt van water of in een vochtige omgeving.

5. Zorg dat er geen vloeistof op of in het apparaat wordt gemorst.

6. Verplaats het apparaat voorzichtig; vermijd schokken.

7. Houd de ventilatieopeningen van het apparaat vrij.

8. Plaats het apparaat niet in de buurt van een hittebron zoals een radiator. Stel het apparaat niet

bloot aan direct zonlicht

9. Sluit het apparaat aan zoals aangegeven in deze instructies.

10. Dit apparaat heeft een overbelastingsbeveiliging. Als de beveiliging moet worden vervangen,

neem dan contact op met een erkende monteur of de fabrikant.

12. Trek de stekker uit het stopcontact als het apparaat langere tijd niet wordt gebruikt.

13. Laat onderhoud over aan erkend onderhoudspersoneel. Onderhoud is nodig wanneer:

a. Het snoer of de stekker beschadigd is. b. Er voorwerpen op het apparaat is gevallen of wanneer er vloeistof op is gemorst. c. Het apparaat is blootgesteld aan de regen. d. Het apparaat niet naar behoren functioneert, hoewel er geen zichtbare schade is. e. Het apparaat beschadigd is.

14. De gebruiker mag het apparaat niet voor enig ander doeleinde gebruiken dan is beschreven in

deze instructies. Het nalaten van deze voorschriften zal de garantie ongeldig maken.

15. Dit apparaat mag niet worden blootgesteld aan druipende of spattende vloeistoffen en objecten

die gevuld zijn met water (zoals vazen) mogen niet op de apparatuur worden geplaatst.

16. Om het apparaat van het lichtnet los te koppelen moet de stekker uit het stopcontact worden

getrokken. Het stopcontact mag niet worden geblokkeerd en moet tijdens gebruik toegankelijk blijven.

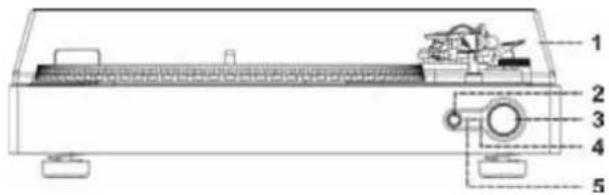

7. Uitlijningsschroef met rubberen bescherming

10. Snelheidregelaar

13. 45pm plaat-adapter

14. Line-out uitgang (L/R)

Waarschuwing: Het gebruik van de bediening en het uitvoeren van aanpassingen of procedures die anders zijn dan gespecificeerd in deze handleiding kan leiden tot een gevaarlijke blootstelling aan straling. Deze eenheid mag alleen door gekwalificeerd onderhoudspersoneel aan worden gepast of gerepareerd. De draaitafel aansluiten

1. Sluit het stroomsnoer (15) aan op het lichtnet.

2. Sluit de line-out RCA connectors aan op de line-out uitgang (14) aan de achterkant van het apparaat

en op uw externe versterker om naar de muziek te luisteren.

3. Druk op de aan-/ uitknop (3) om het apparaat aan te zetten. Het stroomlampje (4) zal oplichten. De

draaitafel is nu klaar om uw favoriete muziek af te spelen. Raadpleeg het gedeelte 'De draaitafel bedienen' van deze handleiding voor meer details. Het contragewicht installeren

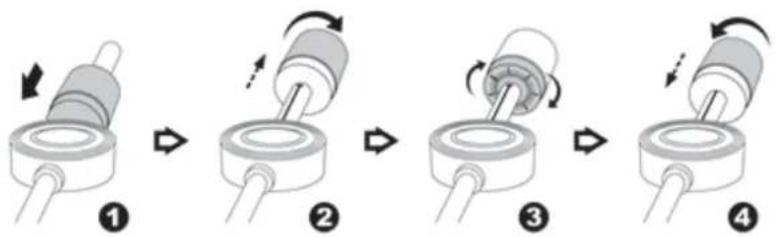

1. Schuif het contragewicht (8) naar de voorkant van de toonarm. Draai het met de klok mee tot hij

2. Draai het contragewicht met de klok mee en duw hem terug naar de achterkant van de toonarm, tot hij

de witte lijn heeft bereikt, zoals aangegeven bij figuur 2.

3. Zet de antiskate-regelaar op '1'.

4. Draai het contragewicht tegen de klok in en duw hem naar de voorkant van de toonarm tot de juiste

naalddruk is bereikt. ONDERDELEN / KNOPPEN 2Let op: de meegeleverde cartridge heeft een naalddrukbereik van 4-6 gram volgens de fabrikant. Alle cartridges hebben hun eigen naalddruk; raadpleeg hun respectievelijke specificaties. Alvorens gebruik: - Verwijder de bescherming van de naald. - Haal de toonarm van de hendel en zorg dat de toonarm vrij kan worden bewogen. Zet de toonarm vast als deze niet wordt gebruikt.

1. Verwijder het stofdeksel (1).

2. Leg de plaat op de platenspeler (gebruik de 45 rpm plaat-adapter om 45 rpm platen af te spelen).

3. Zet de snelheidregelaar (10) op de juiste positie voor de plaat die u afspeelt.

4. Duw de verspringingshendel (11) omhoog.

5. Haal de toonarm van de toonarmstandaard en beweeg deze langzaam over de

plaat naar de gewenste positie. Het platform zal beginnen te draaien.

6. Duw de verspringingshendel (11) omlaag om de toonarm langzaam op de plaat

neer te zetten en het afspelen te starten.

7. Als de plaat is afgelopen, keert de toonarm automatisch terug naar de

8. Om de plaat handmatig te stoppen, haalt u de toonarm van de plaat en legt u deze weer op de

standaard. Afspelen pauzeren Door de verspringingshendel (11) omhoog te duwen wordt de toonarm opgetild en het afspelen tijdelijk gepauzeerd. Opmerking: - Het mechanische auto-return systeem van de draaitafel kan tijdens het transport geactiveerd worden. Om die reden zal de toonarm automatisch naar de toonarmstandaard terugkeren de eerste keer dat hij op de plaat wordt geplaatst – dit is geen storing. - Aangezien platen variëren in lengte, kan het zijn dat toonarm automatisch naar de toonarmstandaard terugkeert nog voor de plaat is afgelopen. In dat geval moet u de stoppositie van de toonarm aanpassen zoals hieronder aangegeven. - Gebruik geen magnetische cartridge anders kan het apparaat niet meer via de aux-ingang op een extern

DE DRAAITAFEL BEDIENEN

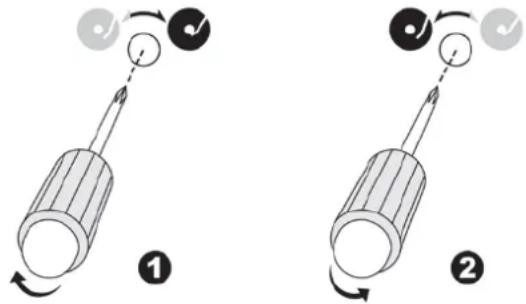

3apparaat aan worden gesloten. De toonhoogte aanpassen Gebruik de toonhoogteknop (9) om de snelheid van de draaitafel aan te passen. Stoppositie van de toonarm uitlijnen U kunt als volgt aanpassen wanneer de toonarm weer naar de toonarmstandaard moet terugkeren zodra de plaat is afgelopen: Voordat u begint moet u eerst de rubberen bescherming van de uitlijningsschroef (7) verwijderen. a) Als de toonarm naar de standaard terugkeert voordat de plaat is afgelopen: gebruik een kruiskopschroevendraaier om de uitlijningsschroef (7) met de klok mee te draaien; de stoppositie van de toonarm zal dan naar binnen gaan, richting het midden van de plaat. b) Als de toonarm niet naar de standaard terugkeert als de plaat is afgelopen: gebruik een kruiskopschroevendraaier om de uitlijningsschroef (7) tegen de klok in te draaien; de stoppositie van de toonarm zal dan naar buiten gaan, weg van het midden van de plaat. Opmerking: - De ideale stoppositie van de toonarm is subjectief en verschilt van klant tot klant; kies de meest geschikte positie voor uw eigen platenverzameling. De fabrieksinstelling gebruikt de meest voorkomende positie. - Controleer af en toe de afstelling van de stoppositie om te zorgen dat de schroef niet te los komt te zitten. Bluetoothoverdracht Dit product wordt geleverd met een interne Bluetoothtransmitter die u aan kunt sluiten op uw Bluetoothspeakers zodat u rechtstreeks vanaf het vinyl van de muziek kunt genieten:

1) Zet uw Bluetoothspeakers aan en zet ze in de zoekmodus.

2) Druk op de Bluetoothknop(2); het Bluetoothlampje (5) zal snel beginnen te knipperen. De

Bluetoothtransmitter blijft circa 30 seconden in de zoekmodus staan. Als de Bluetoothtransmitter geen Bluetoothspeaker kan vinden om mee te synchroniseren, zal hij automatisch overschakelen op de stand-by modus en het Bluetoothlampje (5) zal langzaam knipperen.

3) Eenmaal aangesloten op de Bluetoothspeakers, zal het Bluetoothlampje (5) van de draaitafel

4oplichten. Nu kunt u uw platen op de draaitafel afspelen en beluisteren via de Bluetoothspeakers.

4) Als u met een ander Bluetoothapparaat wilt synchroniseren, drukt u op de Bluetoothknop (2); de

Bluetoothtransmitter zal dan onmiddellijk overschakelen naar de stand-by modus.

5) Zet de andere Bluetoothspeakers aan en druk nogmaals op de Bluetoothknop (2). De

Bluetoothtransmitter schakelt over naar de zoekstand en maakt verbinding met de nieuwe Bluetoothspeakers. Opmerking: de maximale verbindingsafstand is circa 9 meter. Zet de Bluetoothspeaker zo dicht mogelijk bij het apparaat om mogelijke storing te voorkomen. Draaitafelvergrendeling Een vergrendelschroef (6) beschermt uw draaitafel tijdens het transport. Draai de schroef met de klok mee om de vergrendeling te ontkoppelen voor u het apparaat in gebruik neemt. Opmerking: Als er geen geluidoutput is, zal het apparaat automatisch overschakelen naar de stand-by modus om energie te sparen. Het apparaat kan weer AAN worden gezet met de aan-/uitknop (3). Het woordmerk Bluetooth® en de betreffende logo's zijn gedeponeerde handelsmerken in het bezit van Bluetooth SIG, Inc. en worden onder licentie gebruikt door Bigben Interactive. Andere handelsmerken en handelsnamen zijn het eigendom van hun respectieve eigenaars. Hierbij verklaart Bigben Interactive SA dat de TT200BT en TT201BT eenheden in overeenstemming zijn met de fundamentele eisen van richtlijn 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit. Bezoek om de volledige verklaring te lezen onze website: http://www.bigben-interactive.co.uk/support en het gedeelte 'verklaring van overeenstemming'. Gooi elektrische en elektronische apparaten niet weg met het huisvuil. x Breng ze naar een speciaal daarvoor bedoeld inzamelingspunt. x Sommige onderdelen in deze apparaten kunnen gevaarlijk zijn voor de gezondheid en het milieu. Geïmporteerd door BIGBEN INTERACTIVE SA 396, Rue de la Voyette

CS 90414 59814 LESQUIN Cedex - Frankrijk www.bigben.eu Gemaakt in China 5THOMSON is een handelsmerk van TECHNICOLOR SA of haar dochterondernemingen en wordt onder licentie gebruikt door Bigben Interactive.
